Кривошипные листовые ножницы с наклонным ножом: Ножницы кривошипные листовые с наклонным ножом НК 3421 — цена, отзывы, характеристики с фото, инструкция, видео

Ножницы (гильотинные) кривошипные листовые с наклонным ножом НП3118

Электросхема обеспечивает работу ножниц в режимах: наладка, одиночные ходы.

Привод осуществляется от электродвигателя через клиноременную передачу на маховик. От маховика через пневматическую муфту-тормоз и пару зубчатых колес вращение передается на эксцентриковый вал, связанный с ножевой балкой шатунами.

Управление ножниц – кнопочное и от педали.

Смазка наиболее нагруженных механизмов ножниц осуществляется при помощи централизованной системы густой смазки. Остальные трущиеся поверхности смазываются шприцем.

На ножницах НП3118 установлен задний упор с ручным приводом. Указание положения упора относительно линии реза осуществляется по линейке.

По заказу поставляется дополнительно угловой упор и другие приспособления.

Технические характеристики НП3118

Параметр	Значение
Наибольшие размеры разрезаемого листа при временном сопротивлении меньше или равно 500 МПа, мм
— толщина	6,3
— ширина	2000
Наибольшее усилие реза, кН	200
Прижим листа	пружин.
Количество прижимов	-
Усилие прижима, кН	78
Частота ходов ножа, мин, не менее
— холостых	60
— при резке наибольших размеров разрезаемого листа	22
Угол наклона подвижного ножа, град.	1°30’
Потребляемая системой управления мощность, кВт	8,5
Наибольшая длина отрезаемой полосы при работе с задним упором, мм	630
Рабочее давление сжатого воздуха, МПа	0,5
Расход воздуха, н. м3/ход	0,0014
Габаритные размеры в плане, мм
— слева направо	2750
— спереди назад	1710
Высота над уровнем пола, мм, не более	2160
Масса, кг, не более	4380

Ножницы (гильотинные) кривошипные листовые с наклонным ножом НП3118 применяются в заготовительных и ремонтных цехах машиностроительных предприятий. Могут использоваться в составе автоматизированных комплексов и автоматических линий.

Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.

1. Перейти в карточку товара и нажать «Заказать». После нажатия нужно заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
2. Вы так-же можете просто отправить запрос на адрес электронной почты: [email protected]

Н-475 Ножницы кривошипные листовые гильотинные с наклонным ножом для обработки листового металла. Схемы, описание, характеристики

Сведения о производителе ножниц Н-475

Изготовителем ножниц Н-475 является Львовский машиностроительный завод.

В настоящее время производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

Н-475 Ножницы гильотинные листовые с наклонным ножом. Назначение и область применения

Ножницы кривошипные листовые Н-475 с наклонным ножом для резки листа толщиной не свыше 6,3 мм и шириной до 2000 мм предназначены для листового материала с при σ_вр 50 кг/мм ² (σ_вр = 500 МПа).

Поперечная резка листа производится за один ход ножа по разметке или с помощью заднего упора.

Продольная резка — при длине реза более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.

Ножницы могут быть использованы на складах и цехах различных предприятий при температуре окружающей среды -20°С … +40°С, где требуется резка листовой стали.

При резке стали с пределом прочности больше или меньше 50 кг/мм ² для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Привод гильотинных ножниц Н475 осуществляется от электродвигателя через клиноременную передачу. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравновешивателем.

Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки.

Механические ножницы Н 475 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка.

Гильотинные ножницы Н-475 могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта управления и от ножной педали.

Ножницы изготовляются с основными параметрами по ГОСТ 6282—64

Ножницы кривошипные листовые с наклонным ножом для обработки листового металла

Синонимы: ножницы гильотинные, ножницы листовые, ножницы механические, ножницы кривошипные, ножницы гидравлические, shears for sheet metal working, guillotine shears, crank shears.

Гильотинные ножницы — ножницы с наклонным ножом предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее — по заднему или боковому упорам.

В зависимости от типа привода верхнего ножа гильотинные ножницы бывают:

• механическими (кривошипными)
• гидравлическими

Гидравлические гильотинные ножницы являются наиболее мощными, длина реза у них достигает 8 и более метров, толщина разрезаемого материала — до 60 миллиметров.

Гильотинные ножницы с механическим приводом во многом схожи с гидравлическими ножницами, основным отличием является система привода: оба движения лезвия (и вверх и вниз) обеспечиваются кривошипным механизмом.

Ножницы с механическим приводом не обладают высокой мощностью и применяются для резки материалов максимальной толщиной 3 — 8мм. Однако скорость реза у этого класса гильотин достаточно высока – до 56 резов в минуту (для сравнения, у гидравлических ножниц количество резов варьируется от 3 до 18 в минуту).

Гильотинные ножницы различают, также, по конструкции привода верхнего ножа:

• ножницы с прямым ходом верхнего ножа
• ножницы с поворотной (качающейся) балкой — консольные

У гильотинных ножниц с прямым ходом верхнее лезвие закреплено на раме, которая за счет кривошипа или 2-х гидроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины.

У гильотинных ножниц с поворотной балкой перемещение верхнего ножа происходит за счет вращения балки вокруг центров, находящихся на боковых стенках в задней части станка. Поскольку система привода поворотной балки находится внутри корпуса машины — ножницы с поворотной балкой более компактные.

При относительно низкой стоимости ножниц с поворотной балкой, компактности и простоте их исполнения, у них все же имеется определенный недостаток: угол резки не изменяется, оставаясь равным установленному производителем, вне зависимости, режутся ли толстые или тонкие листы.

Общий вид гильотинных ножниц Н-475

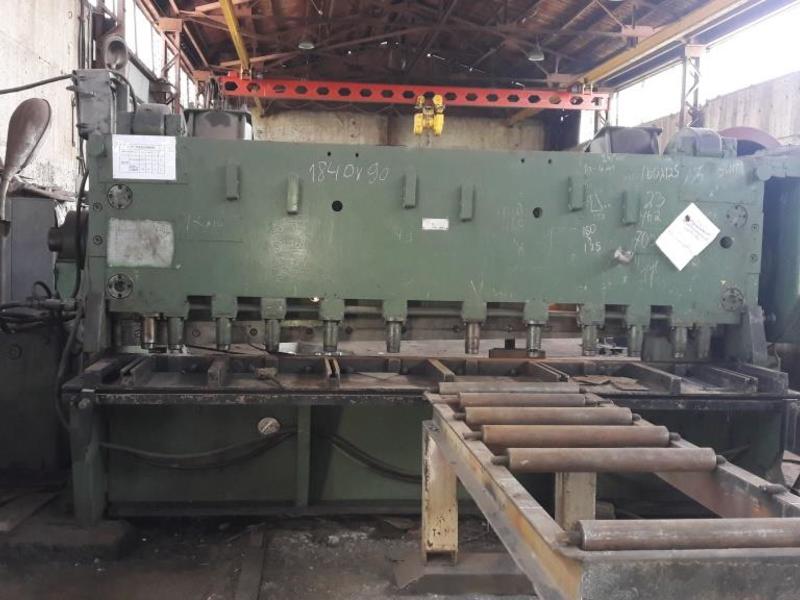

Фото гильотинных ножниц Н-475

Кинематическая схема ножниц Н-475

Конструкция гильотинных ножниц Н-475

Листовые ножницы состоят из станины, привода и валов, шпоночной муфты включения, тормоза, ножевой балки и прижима, управления, заднего упора.

Станина гильотинных ножниц Н-475

Станина из листовой стали — сварная. В передней ее части укреплен болтами стол, на котором установлены удлинители с Т-образными пазами, служащими (в случае необходимости) для удлинения стола. Угольник: 2 служат для упора разрезаемого листа.

Стол для регулировки зазора между ножами можно перемещать болтами, предварительно отпустив зажимные болты, которые после регулировки требуется снова затянуть. При продольной резке направляющий угольник снимается.

Привод кривошипных ножниц Н-475

Привод и валы кривошипных ножниц Н-475

Электродвигатель передает вращательное движение через четыре клиновых ремня на маховик через зубчатые колеса на коленчатый вал. Промежуточный вал вращается в конических подшипниках. Коленчатый вал вращается в подшипниках скольжения.

Муфта включения кривошипных ножниц Н-475

Муфта включения

На левом конце коленчатого вала в ступице зубчатого колеса установлена шпоночная муфта включения. Втулки 1, 2, и 3 неподвижно посажены в ступице зубчатого колеса. Остальные детали соединены с валом. Поворотные (рабочая и запорная) шпонки муфты включения включаются пружинами 7 и, поворачиваясь, захватываются полукруглыми пазами втулки 2. Втулки 9 и 10, имеющие полукруглые пазы, дополняют гнезда для круглых концов шпонки.

Правый конец рабочей шпонки снабжен легкосъемным языком 4, который, ударяясь об один из пальцев 2 или 3 (см. рис. 8), отключает шпонки, соединенные между собой рычагами 5 и 6 (рис. 5).

При включении и выключении шпонок угол поворота последних ограничивается пазом ведущей втулки 8.

Тормоз

На правом конце коленчатого вала насажен тормоз периодического действия. Периодичность торможения осуществляется за счет эксцентрического расположения шкива 2 (рис. 6) по отношению к оси коленчатого вала 1. Это торможение происходит тогда, когда ножевая балка находятся в верхнем положении, чем устраняется ее забегание под действием инерции. Ножевая балка и прижим. Усилие от коленчатого вала передается на ножевую балку 1 (рис. 7) посредством двух шатунов 3. Прижимается разрезаемый материал балкой прижима 2, которая работает автоматически и согласованно с движением ножевой балки.

Усилие нажатия прижима регулируется пружинами 4, вмонтированными в стаканы на прижимной балке.

Схема управления кривошипными ножницами Н-475

Управление ножницами

Для получения одиночных резов после подачи листов при включенном электродвигателе нажимается расположенная по всему фронту ножниц педаль 1 (рис. 8), которая, нажимая на конечный двигатель, замыкает цепь электромагнита и вытянутый якорь последнего поворачивает вилку с пальцами 2 и 3, освобождая зацепляющийся с ними язычок 4, связанный с рабочей поворотной шпонкой. После этого под действием пружин 7 (см. рис. 5) шпонки поворачиваются и включают коленчатый вал. Происходит одиночный рез.

Для получения реза достаточно нажать педаль на одно мгновение, но и при длительной задержке педали повторного реза не произойдет, так как язычок 4 (рис. 8) будет задержан пальцем 2, который при нажатии педали становится на место пальца 3.

Для получения повторного реза вначале нужно отпустить педаль и нажать ее снова. Для получения непрерывных резов пальцы необходимо вывести из зацепления с язычком 4, укоротив тягу 6 с помощью легко перестанавливающегося винта 7, и переключатель управления 5 установить против таблички «Непрерывные резы». В таком положении ножницы остаются до тех пор, пока не потребуется осуществить одиночные резы.

Задний упор

Задний упор состоит из двух цилиндрических реек 1 (рис. 9), на которых вращением маховика 2 передвигаются кронштейны 3.

Передвигая кронштейны по конусу 4, устанавливают упорную линию 5 на необходимое расстояние от кромки ножа, чем достигается мерная резка с помощью заднего упора.

Схема электрическая принципиальная гильотинных ножниц Н-475

Электрооборудование ножниц Н-475

Ножницы имеют электрическое управление. Для подачи напряжения служит вводный пакетный выключатель ВВ (рис. 10). Использовать выключатель ВВ для прямого включения и выключения электродвигателя запрещается.

Запуск электродвигателя возможен только при установке переключателя управления ПУ в положение «Одиночные ходы» (контакт 3—4). После этого нажатием на кнопку «Пуск» 2КУ включается электродвигатель с помощью магнитного пускателя 1К. Блок-контакт (3—5) магнитного пускателя 1К обеспечивает дальнейшую работу электродвигателя при возврате кнопки «Пуск» 2КУ в исходное положение, а также при перемене положения переключателя управления ПУ «Непрерывные ходы» (контакт 15—13), —

Включение ножниц на одиночные ходы можно производить лишь после набора маховиком нужного числа оборотов нажатием кнопки «Пуск» ЗКУ, расположенной на панели ниже переключателя управления, ножной педалью при помощи конечного выключателя ВК, расположенного на боковой стойке ножниц, или специальной переносной педалью, включаемой в штепсельную розетку РШ.

Для работы ножниц на непрерывных ходах надо установить при работающем электродвигателе переключатель ПУ в положение «Непрерывные ходы» и включить ходы нажатием на кнопку «Пуск» ЗКУ или педали. Для выключения непрерывных ходов достаточно установить переключатель управления в положение «Одиночные ходы».

Остановка электродвигателя и аварийная остановка осуществляются нажатием кнопки «Общий стоп» 2КУ.

Нагревательный элемент теплового реле РТ, служащего для защиты электродвигателя от перегрузки, включен в силовую цепь последовательно; нормально закрытый контакт этого реле включен в цепь катушки магнитного пускателя 1К. При перегрузке тепловые элементы нагреваются и размыкают нормально закрытый контакт, отключая электродвигатель от сети. Повторный запуск электродвигателя возможен только после остывания биметаллических пластин реле. Для повторного пуска необходимо нажать кнопку «Возврат» теплового реле.

Так как реле помещено внутри запирающегося шкафа, пуск электродвигателя после перегрузки возможен только электромонтером, обслуживающим ножницы. Перед пуском необходимо выяснить и устранить причины перегрузки.

Защита от внутренних повреждений электродвигателя осуществляется плавкими предохранителями Пр, защита от падения напряжения — магнитным пускателем 1К. На ножницах предусмотрено местное освещение напряжением 36 В. Включение и выключение освещения осуществляется выключателем ВО.

Цепи управления рассчитаны согласно требованиям техники безопасности на напряжение 127 и 36 в. Для этой цели применяется понижающий трансформатор Тр, имеющий две вторичных обмотки 36 и 127 в.

Муфта включения ножниц работает лишь при вращении электродвигателя и привода в одну сторону (по стрелке, установленной на ограждении). При обратном вращении возможна поломка муфты включения.

Для контроля направления вращения и скорости вращения на электродвигатель установлено реле контроля скорости РКС блокирующее схему управления ножниц.

На ножницах в экспортном тропическом исполнении реле контроля скорости РКС не устанавливается.

Чертеж ножа гильотинных ножниц Н-475

Нож для гильотинных ножниц 16 х 60 х 550

1. Ножи должны изготавливаться из стали марок 5ХВ2С, 6ХВ2С и 6ХС по ГОСТ 5950—73
2. Твердость ножей — HRC 54 … 58
3. Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
4. Поле допуска размеров s а В комплекта ножей — по h21
5. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
6. h24; h24; ±IT14/2
7. На ноже должна быть нанесена следующая маркировка: товарный знак предприятия-изготовителя, обозначение ножа, клеймо ОТК, шифр (номер) комплекта (для составных ножей).
8. Остальные технические требования для комплекта ножей по ГОСТ 25306-82 Ножи плоские к листовым ножницам. Основные и присоединительные размеры. Технические требования

Читайте также: Производители кузнечно-прессового оборудования в России

Н-475 Ножницы кривошипные листовые гильотинные с наклонным ножом для обработки листового металла.

Видеоролик.

Технические характеристики гильотинных ножниц Н-475

Наименование параметра	Н-475
Основные параметры ножниц
Наибольшая толщина разрезаемого листа при σвр 50 кг/мм 2 (σвр = 500МПа), мм	6,3
Наибольшая длина разрезаемых листов в мм, мм	2000
Число ходов ножа в минуту не менее	40
Ход ножа, мм	80
Максимальное усилие реза, тс	19
Угол наклона подвижного ножа в градусах	1°56′
Ширина отрезаемого листа по заднему упору, мм	500
Число режущих кромок ножа	4
Расстояние между стойками в свету, мм	2250
Расстояние от уровня пола до плоскости нижнего ножа, мм	800
Расстояние от кромки неподвижного ножа до станины (вылет), мм	600
Количество прижимов	1
Ход прижима, мм	10
Усилие прижима, кг	700
Режимов работы	2 (одиночный/ непрерывный)
Нормы точности
Зазор между поверхностями скольжения ножей балки и направляющими стойками, мм	0,1. .0,2
Биение маховика в радиальном направлении при его вращении, мм	0,1
Биение маховика в осевом направлении при его вращении, мм	0,2
Зазор между поверхностями скольжения прижима и направляющими, мм	0,1..0,3
Зазор между верхними и нижними ножами, мм	0,08..0,35
Электрооборудование
Электродвигатель, кВт	7
Габарит и масса ножниц
Габарит ножниц (длина х ширина х высота), мм	2900 х 1970 х 2175
Масса ножниц, кг	4500

Список литературы:

1. Банкетов А.Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
2. Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
3. Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
4. Живов Л.И. Кузнечно-штамповочное оборудование, 2006
5. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
6. Розанов Б.В. Гидравлические прессы, 1959
7. Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
8. Щеглов В.Ф. Кузнечно-прессовые машины, 1989
9. Берлет Разработка чертежей поковок, 2001
10. Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
11. Романовский В.П. Справочник по холодной штамповке, 1965
12. Охрименко Я.М. Технология кузнечно-штамповочного производства, 1966
13. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
14. Мещерин В. Т. Листовая штамповка. Атлас схем, 1975
