Круглошлифовальные станки: Круглошлифовальный станок по металлу купить, цены на станки в интернет-магазине rustan.ru

Цены на круглошлифовальные станки по металлу

Необходимо оснастить производство высокотехничными круглошлифовальными станками по металлу? Компания BULSTAN предлагает официальные поставки современного оборудования со станкостроительных заводов Болгарии на максимально выгодных условиях.

Мы выполним пуско-наладочные работы и обеспечим профессиональный послепродажный сервис. У нас также можно заказать шефмонтаж оборудования.

Существует множество различных видов шлифовального оборудования, используемого в металлообрабатывающей промышленности. Специальная механическая обработка необходима для изменения показателей шероховатости поверхностей и создания деталей заданных форм.

Часть металлообрабатывающих станков можно объединить в одну группу по критерию их универсальности – способности шлифовать детали различных форм. Сегодня собенно распространены круглошлифовальные установки для обработки цилиндрических заготовок.

Принцип действия круглошлифовального станка подразумевает закрепление заготовки в центрах и патроне. В зависимости от стоящих перед мастером задач, может проводиться поперечная или продольная подача. Станки в универсальном исполнении подойдут для различных параметров. Отдельные модели станков применяются для получения особо крупных деталей.

После запуска универсального станка с центрами заготовка вращается в направлении, противоположном вращению абразивного материала. Установки подобного типа подходят для разных видов производств.

Основная функция круглошлифовальных станков – обработка заготовок на финишном этапе после токарной обработки, фрезерования и сверления. На практике используются бесцентровые и другие станки.

Выгодные закупки станков болгарского производства

Выбирая круглошлифовальные станки в каталоге BULSTAN, следует учитывать типы установок, определяющие основные параметры шлифования:

• Размеры устанавливаемого центра.
• Габариты столов (для бесцентровых моделей).
• Диаметр рабочего круга и скорость его движения.

Важная информация и характеристики конструкции указываются в чертеже и паспорте станка.

Чтобы купить новые круглошлифовальные станки, достаточно позвонить по телефонам +7 (495) 980-2102; +7 (985) 993-48-36. Специалисты компании BULSTAN предоставят квалифицированные консультации по всем вопросам, касающимся профессионального выбора станков. У нас можно приобретать необходимое оборудование в лизинг с минимальным взносом и удобным графиком платежей.

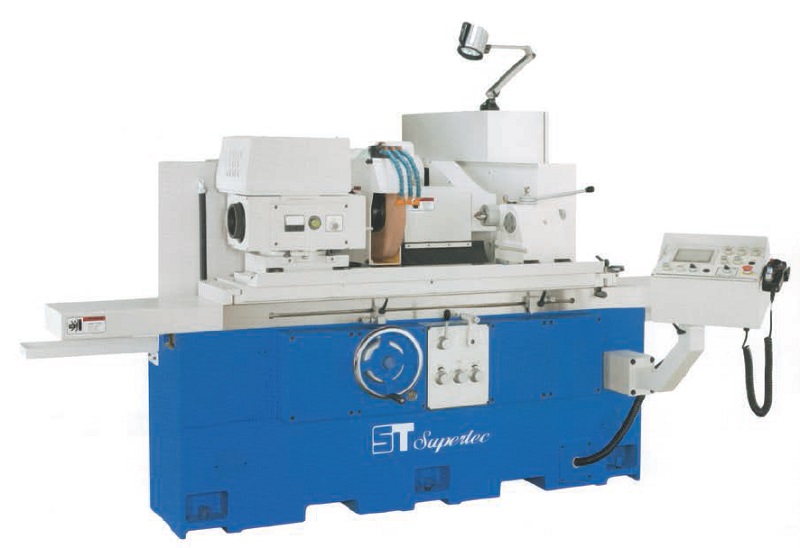

Универсальный круглошлифовальный станок ШУ 321 (RGM 321.M)Диаметр обработки

Наружное шлифование                    8 … 320 мм

Внутреннее шлифование                30 … 250 мм
Длина обработки
При наружном шлифовании           710, 1000 мм

При внутреннем шлифовании        135 мм

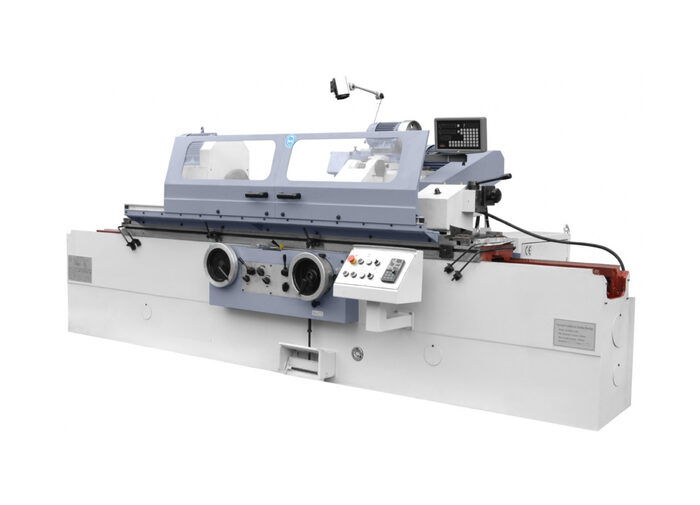

Круглошлифовальный станок RGM 322 ХM (SHU 322 XM С РМЦ 1500мм.)Диаметр обработки

Наружное шлифование                    8 . .. 320 мм

Внутреннее шлифование                30 … 200 мм
Длина обработки
При наружном шлифовании           1500 мм

При внутреннем шлифовании        135 мм

Круглошлифовальные станки — Поставки станков

Область применения

Круглошлифовальные станки применяются для наружной обработки цилиндрических и конических деталей из черного и цветного металла методом продольного, врезного и глубинного шлифования в условиях единичного, серийного и массового производства в сфере металлургии, машиностроения на производственных участках в цехах предприятий. Также упомянутое оборудование нередко можно встретить в лабораториях и исследовательских подразделениях заводов и фабрик.

Компактные круглошлифовальные станки активно используются в ремонтных мастерских, на станциях обслуживания транспортных средств, в гаражах. Помимо этого, агрегаты применяются в мастерских профессионально-технических учебных заведений, готовящих специалистов станочников.

Особенности круглошлифовальных станков

Конструкция оборудования включает в себя следующие элементы:

• станина;
• верхние и нижние столы;
• устройство для внутренней шлифовки;
• пиноль;
• крепления для шлифовальных кругов;
• передняя бабка;
• электрошкаф;
• механизм правки абразивного круга;
• пульт управления.

Мы предлагаем купить станок круглошлифовальный, который дает возможность с высокой точностью обрабатывать любые металлические поверхности. Примечательно, что рабочие столы этих агрегатов могут быть оснащены дополнительными ребрами жесткости для повышения прочности и получения возможности работы с крупногабаритными деталями, демонстрирующими значительную массу. Гидравлические системы подачи заготовок обеспечивают циклическую обработку деталей с минимальными временными затратами.

В каталоге нашей компании можно купить круглошлифовальный станок с направляющими скольжения, которые закрыты специальными кожухами для предотвращения загрязнения. По ним перемещаются столы, приводимые в движение ручным механизмом или гидравлической системой. Наличие откидного индикаторного устройства на передней части высокопрочной станины позволяет с высокой точностью контролировать перемещения стола. Сегментные самоустанавливающиеся подшипники, на которые монтируется шпиндель шлифовальной бабки, обеспечивает жесткость опоры и повышенную точность вращения.

Компания «Стандарт», поставляющая заказчикам из России и ближнего зарубежья оборудование для обработки металлических деталей, дает клиентам возможность купить станок круглошлифовальный с электроблокировкой двигателя шлифовальной бабки, защищающей оборудование от перегрузок. Примечательно и то, что наклонная рабочая поверхность агрегата помогает перемещать заднюю и переднюю бабки без потери соосности. В качестве инструмента для абразивной обработки деталей применяются шлифовальные круги различной зернистости и твердости. Для их правки используются специальные устройства с твердосплавными дисками.

Преимущества круглошлифовальных станков

Мы советуем посетителям купить круглошлифовальный станок, демонстрирующий такие плюсы, как:

• безопасность в использовании при соблюдении всех правил работы с оборудованием;
• автоматическая система смазки шпиндельных бабок, снижающая износ и увеличивающая срок эксплуатации шпинделей;
• система, дающая возможность регулировать скорость продольной передачи без рывков;
• ускоренная подводка и отведение шлифовального круга для экономии времени и увеличения производительности;
• высокая надежность в применении, обусловленная безупречным качеством комплектующих, из которых собираются круглошлифовальные промышленные станки;
• наличие эффективной системы охлаждения, позволяющей снижать температуру шлифовального круга в ходе вращения и продлевающей срок его использования;
• гидравлическое или ручное (механическое) высокоточное перемещение рабочих столов и шпиндельных бабок;
• устойчивость формы рабочей зоны при колебаниях нагрузки;
• приспособления, обеспечивающие быстрый съем фланцев и при необходимости их замену;
• наличие брызгозащитных щитков, предохраняющих попадание загрязненной металлическими частицами жидкости на одежду оператора;
• возможность установки магнитных сепараторов или бумажных фильтров для охлаждающей шлифовальный круг системы;
• надежные и долговечные электрические двигатели, умеренно потребляющие электроэнергию;
• стабильное качество обработки;
• ремонтопригодность и возможность замены узлов.

Плюсы заказа в компании «Стандарт»

Клиенты обращаются к нам, чтобы купить станок круглошлифовальный или иное оборудование для обработки выполненных из металла деталей, потому что мы создали для них выгодные условия. Кроме этого, компания поддерживает высокие стандарты обслуживания как постоянных, так и новых заказчиков и неукоснительно соблюдает все обязательства, предусмотренные договором.

Можно выделить следующие преимущества сотрудничества с нашей фирмой:

• профессиональная помощь в подборе оборудования для предприятий машиностроения, исходя из требований и финансовых возможностей покупателей;
• предоставление услуг по монтажу, пуску и наладке круглошлифовальных универсальных станков;
• удобные способы оплаты, продажа оборудования в лизинг, выгодные схемы расчетов;
• доставка во все регионы Российской Федерации и стран СНГ на предприятия заказчиков;
• оказание услуг по сервисному обслуживанию станков;
• большой выбор техники для машиностроительных заводов, ремонтных организаций, использующих станочное оборудование;
• система скидок и рассрочки;
• модели от ведущих производителей.

Стоимость и условия поставки

Воспользовавшись удобным каталогом компании «Стандарт», вы сможете выбрать и купить круглошлифовальный станок в соответствии с требуемыми параметрами по приемлемой цене. Отметим, что мы поставляем станки ведущих производителей, на которые распространяется гарантия сроком 12 месяцев. Уточняйте цены и узнавайте условия сотрудничества у представителей нашей компании, которые готовы ответить на ваши вопросы и предоставить всю нужную информацию.

По всем вопросам звоните по телефону +7(4852) 66-40-25 или пишите на электронную почту [email protected].

Воспользуйтесь формой обратной связи, чтобы заказать звонок и получить больше сведений о круглошлифовальных станках, а также оставить заявку для их приобретения. Наши сотрудники предоставят вам квалифицированную консультацию и оперативно выполнят заказ!

Круглошлифовальный станок: работа, детали, типы, применение

Привет друзья.

В этой статье я собираюсь объяснить ключевые аспекты круглошлифовального станка (например, детали, типы, использование и т. д.).

Круглошлифовальный станок — это тип шлифовального станка, такой как плоскошлифовальный станок, станок для шлифования инструментов и фрез, бесцентровый шлифовальный станок и т. д.

Итак, приступим.

Что такое круглошлифовальный станок?

Это вид прецизионного оборудования, целью которого является шлифование внешних и внутренних частей заготовок.

Принцип работы

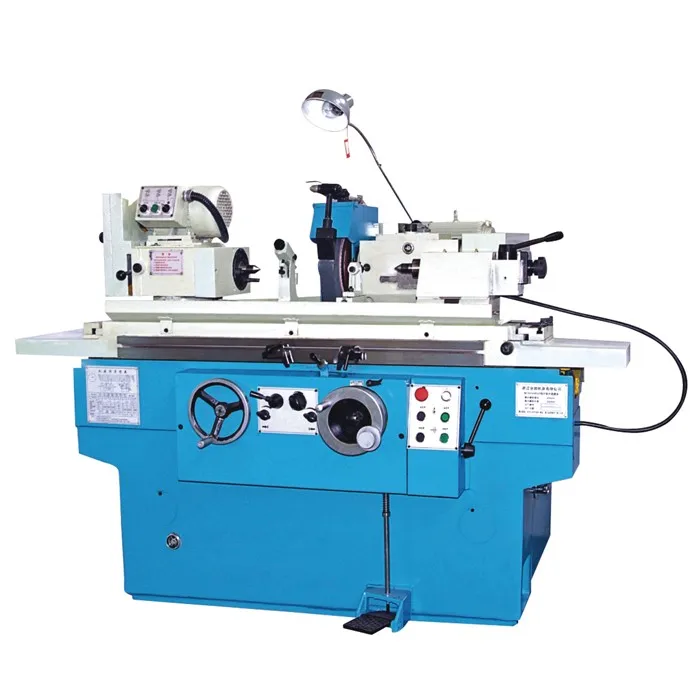

Кругло-шлифовальный станок

В этом станке заготовка вращается между двумя центрами на своей оси.

При быстром вращении шлифовальный круг шлифует два центра на своей оси, чтобы получить гладкую поверхность.

Части цилиндрические
Шлифовальный станок

б/у:

• Основание
• Головка колеса
• Маховик поперечной подачи
• Рабочий стол
• Поворотный стол
  Колесо
• Передняя бабка
• Патрон
• Ременный шкив
• Подошва

На рисунке показаны детали круглошлифовального станка, подробно описанные ниже.

Основание

Это основная часть машины. Он тяжелый и обеспечивает прочность и поддержку всей машины.

Шлифовальная головка

Эта шлифовальная головка устанавливается на поперечных салазках.

Он перемещается вертикально, так что глубина резания может регулироваться маховиком поперечной подачи или источником питания.

Маховик поперечной подачи

Поперечная подача
маховик используется для перемещения шлифовальной головки для установки глубины резания
заготовка.

Рабочий стол

Рабочий стол установлен на направляющих, совершающих возвратно-поступательное движение в продольном направлении.

Может перемещаться с помощью маховика перемещения стола или от источника питания.

В рабочем столе установлены путевые собачки для управления возвратно-поступательным движением.

Траверса стола
Колесо

Маховик перемещения стола используется для продольного перемещения стола вперед и назад.

Передняя бабка

Передняя бабка устанавливается на левом конце стола. И в нем находится двигатель, который можно использовать для привода заготовки.

Передняя бабка поддерживает заготовку через центр, а работа выполняется переноской или собакой.

Патрон

Патрон — это тип удерживающего устройства, прикрепленного к передней бабке.

Используется при шлифовании для удержания заготовки или работы.

Ременный шкив

Ременный шкив используется для
передавать вращение от одного вращающегося шкива к другому.

Подножка

Устанавливается на правом конце стола.

Его можно перемещать и фиксировать в любом положении вместе со столом для удержания заготовок различной длины.

Центр опоры поддерживает заготовку.

Типы цилиндрических
Шлифовальный станок

Доступны следующие типы станков:

• Внешний цилиндрический
  Гриндер
• Внутрикруглошлифовальный станок
• Универсальный круглошлифовальный станок
• Бесцентровый круглошлифовальный станок

Наружный круглошлифовальный станок

Шлифуют внешние поверхности заготовок или изделий.

Внутренний цилиндрический
Шлифовальный станок

Используются для шлифования внутренних поверхностей заготовок или работ.

Универсальная круглошлифовальная машина

Они относятся к прецизионным шлифовальным станкам. И используются, когда заготовка должна быть цилиндрической или конической формы.

Бесцентровый цилиндрический
Шлифовальный станок

Для этих станков заготовка не удерживается в центре и не вращается.

Детали и типы бесцентровых круглошлифовальных станков, которые я уже обсуждал в нашей предыдущей статье.

Способы шлифования цилиндрических поверхностей
на круглом шлифовальном станке

Существуют следующие методы:

1. Хорошо держать работу
   по центру.
2. Сделать пробный рез
   и используйте наружный микрометр, чтобы исправить ошибку.
3. Правка колеса для
   прекрасная отделка.
4. Завершить работу.
5. После
   работа закончена, снимите заготовку и поверните
   с машины.

В этом посте мы обсудили детали круглошлифовального станка, их типы, принципы работы, а также способы обработки цилиндрических поверхностей.

Надеюсь, вам понравился этот пост.

Вопросы и ответы по круглошлифовальному станку

Какие существуют три типа круглошлифовальных станков?

Круглошлифовальные станки можно разделить на четыре типа:

Наружные

Внутренние

Универсальные

Бесцентровые

Как работает круглошлифовальный станок?

Для работы на круглом шлифовальном станке сначала держите заготовку или заготовку в центре и используйте наружный микрометр для исправления ошибок.

После этого зачистите шлифовальный круг для точной обработки поверхности и приведите его в действие.

При котором заготовка вращается в одном направлении между центром и шлифовальным кругом, вращающимся в противоположном направлении.

С помощью маховика поперечной подачи шлифовальный круг может перемещаться вверх и вниз или также из стороны в сторону, что обеспечивает глубину резания.

А также через маховичок траверсы стола стол может перемещаться вперед-назад, с помощью которого производится шлифовка заготовки на нужном участке.

После завершения удалите задание или заготовку.

Для чего используется круглошлифовальный станок?

Использование круглошлифовального станка для обеспечения высокой точности при шлифовании как внешней, так и внутренней части заготовки или изделия.

Что такое круглое шлифование с ЧПУ?

Цилиндрический шлифовальный станок с ЧПУ основан на системе числового программного управления, он используется там, где требования производства высоки, например, в автомобильной промышленности.

Каков диапазон скоростей операции круглого шлифования?

Диапазон скоростей круглошлифовальных станков во время работы варьируется от 5000 до 12000 фут/мин или фут/мин.

В чем основное отличие плоского шлифования от круглого шлифования?

Основное различие между этими станками заключается в том, что первый используется для плоского шлифования плоских поверхностей, тогда как последний используется для шлифования круглых поверхностей.

Что такое круглое шлифование?

▲

Разработано

• Главная

/

• Технология

/

• Что такое круглое шлифование?

Что такое круглое шлифование?

Наружное круглое шлифование является одним из наиболее распространенных процессов шлифования и в основном используется для шлифования вращательно-симметричных заготовок. Отличается типом зажима заготовки и направлением подачи:

• Периферийно-поперечное шлифование между центрами (плунжерное шлифование)
• Периферийно-продольное шлифование между центрами (вибрационное шлифование)
• Бесцентрово-периферийно-поперечное шлифование (бесцентровое врезное шлифование)
• Бесцентрово-периферийно-продольное шлифование (бесцентровое сквозное шлифование)

Наиболее распространенный тип зажима при наружном круглом шлифовании — между центрами. Это означает, что заготовки должны центрироваться спереди и приводиться в движение приводом заготовок.

Для наружного круглого шлифования длинные, тяжелые или тонкие заготовки должны дополнительно поддерживаться люнетами, чтобы можно было выполнить необходимые требования к форме и геометрии. В серийном производстве инструментов, таких как: сверла, фрезы, ступенчатые сверла, все чаще используется зачистное шлифование. Здесь резка выполняется с более высокой подачей, разделенной на несколько проходов, и с уменьшенной подачей (колебательное движение).

При бесцентровом шлифовании заготовка фиксируется тремя точками. Эта фиксация определяется компонентами шлифовального круга, контрольного круга и опорной линейки. Заготовка одновременно направляется и обрабатывается по периферии. При бесцентровом врезном шлифовании шлифовальный круг движется радиально к заготовке. С помощью этого процесса шлифования производятся следующие детали: игла форсунки для систем впрыска, седла подшипников распределительных валов, толкатели клапанов для автомобильной промышленности, и это лишь некоторые из них. При бесцентровом сквозном шлифовании, которое является типичным процессом серийного шлифования, изготавливаются поршни для автомобильной промышленности, валы, шатуны, а также элементы для производства подшипников качения.

Внутреннее круглое шлифование

:

Внутреннее круглое шлифование является одной из наиболее распространенных и одновременно наиболее сложных операций шлифования. Здесь различают:

• Периферийно-поперечное шлифование (плунжерное шлифование) и
• Периферийное продольное шлифование (вибрационное шлифование)

Причинами проблем при внутришлифовальных операциях являются большие контактные дуги в зоне контакта между шлифовальным кругом и отверстием заготовки, вибрационное поведение компонентов, участвующих в активном процессе шлифования (высокочастотный шпиндель, оправка для шлифовальный круг, заготовка и геометрия отверстия), которые трудно контролировать. При внутреннем круглом вибрационном шлифовании сначала выполняется радиальная подача, а затем колебательное движение, поскольку шлифуемая поверхность обычно уже, чем внутренний шлифовальный круг. Как при осциллирующем шлифовании, так и при врезном шлифовании необходимо следить за тем, чтобы соотношение диаметров круга для внутреннего шлифования составляло 0,7–0,8 диаметра отверстия. Это важно для оптимального удаления стружки и подачи СОЖ. Для оправки необходимо соблюдать следующее:

• Он должен двигаться точно по кругу, чтобы уменьшить вибрации
• Должен использоваться только закаленный материал, тяжелый металл или вольфрам
• Всегда выбирайте наименьшую возможную длину оправки
