Крючок для вязки арматуры фото своими руками: изготовление инструмента для вязания своими руками

Содержание

изготовление инструмента для вязания своими руками

Арматурный крючок — инструмент, предназначенный для связывания арматуры специальной проволокой. Внешне это металлический стержень с изогнутым концом, необходимый для захватывания проволоки. С другого конца расположена ручка. Можно купить крюк в магазине или же изготовить самостоятельно. Второй вариант предпочтительнее, потому что у заводских изделий может быть тонкий стержень или неудобный загиб крючка.

  • Виды крючков для вязки
  • Изготовление инструмента из электрода
  • Приспособление из шуруповерта
  • Технология работы с крючком

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

  • Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
  • Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
  • Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Изготовление инструмента из электрода

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

  • На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
  • В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
  • На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

  • Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
  • Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
  • На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

Приспособление из шуруповерта

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.
  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

виды приспособлений и их применение

Содержание

  • 1 Виды инструментов для вязания арматуры
    • 1.1 Ручной
    • 1.2 Винтовой
    • 1.3 Механический
    • 1.4 Самодельный
  • 2 Технология соединения прутьев крючком
    • 2. 1 Алгоритм вязки одной петлей
  • 3 Заключение
  • 4 Видео по теме

Соединение металлических арматурных стержней в каркас для бетонных конструкций в частном домостроительстве происходит методом вязки. Для сборки армирующего каркаса используется специальное приспособление в виде маленького крюка. Рассмотрим далее, как сделать крючок для вязки арматуры своими руками и как правильно с ним работать.

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

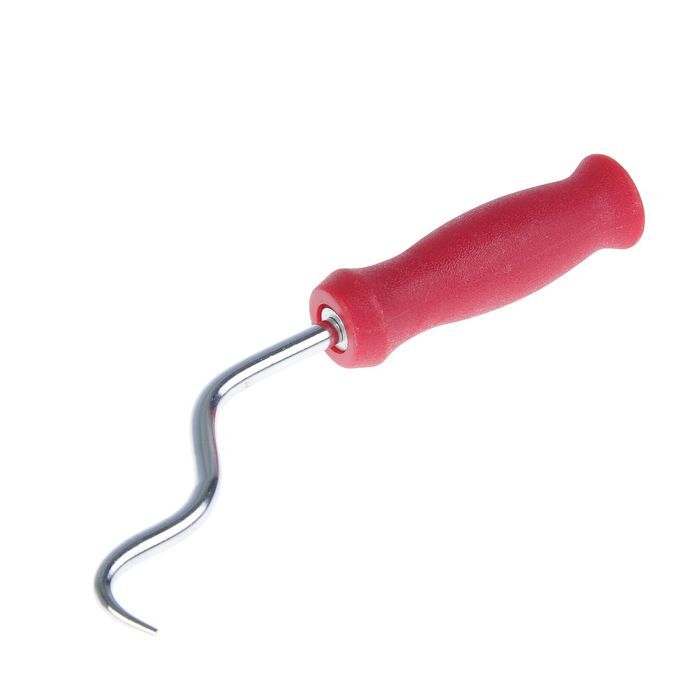

Ручной

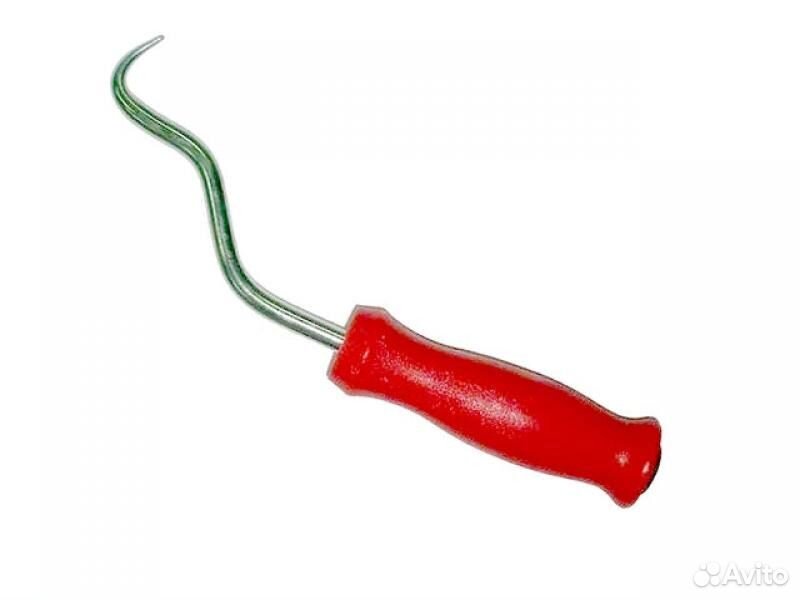

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

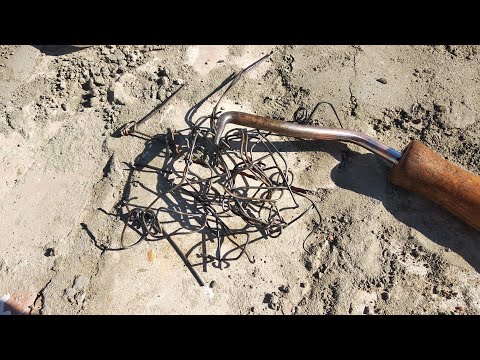

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

  1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
  2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
  3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
  4. Конец стержня согнуть дугообразно.
  5. Перед работой заточить острый край электрода при помощи напильника или точила.

Совет! Ушко крючка лучше делать длиной не более 1-2 см: так работать будет удобнее.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Технология соединения прутьев крючком

Схема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

  1. Одной петлей для соединения внахлест.
  2. Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке.

Алгоритм вязки одной петлей

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

  1. Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
  2. Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
  3. Взять крючок, протянуть его в петлю.
  4. Зацепить инструментом два свободных конца проволоки.
  5. Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
  6. Извлечь инструмент из петли и проверить качество узла.

Схема типов проволочных узлов при ручном способе вязки.

Надежность связки проверяется не силой натяжки проволоки (если перетянуть ее, то проволока может легко порваться), а мобильностью прутьев.

Совет! Перед тем, как нарезать количество кусков на весь объем работы, лучше отрезать несколько тестовых вариантов разной длины и попробовать работать каждым их них: таким образом можно подобрать наиболее удобную длину и исключить возможность перевести материал.

Заключение

Любой, кто решил всерьез заняться монолитным строительством, должен знать, как вязать арматуру крючком, ведь это наиболее простой и удобный способ сделать прочный и надежных каркас для заливки бетоном. Вязальный крючок может быть как покупным, так и сделанным собственноручно. В любом случае, это приспособление станет незаменимым для быстрой работы и вязания надежных соединительных узлов!

Видео по теме

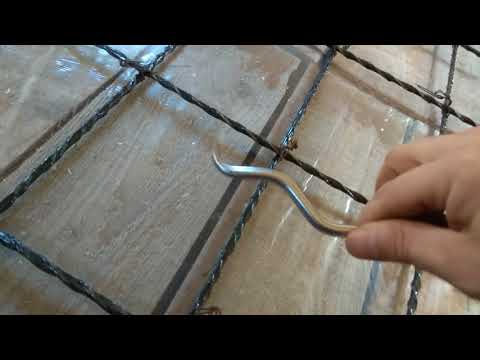

На видео представлен вариант самодельного крюка, а также методика работы с ним:

Крючок для вязки арматуры своими руками. Фото и видео

Руки из нужного места |

22.06.2015

Те кто хоть раз в жизни сталкивался с изготовлением ленточного фундамента или других железобетонных конструкций знают, какой кропотливой и утомительной работой может быть связывание проволокой арматуры. Чтобы облегчить и ускорить эту работу, были придуманы специальные приспособления ― крючки для вязки арматуры. О них и пойдет речь в этой статье.

Крючок для вязки арматуры нужен для изготовления каркаса, путем связывания проволокой внахлест мест соединения вертикальной и горизонтальной арматуры. В итоге получается жесткий, готовый к заливке бетона каркас. Сварка в таком деле нежелательна, из-за изменения структуры металла в местах нагрева, что приводит к потере его прочности.

Кто-то может сказать, что может связать проволоку и плоскогубцами. Да старые добрые плоскогубцы могут выполнить эту задачу, но при условии, если скруток будет штук двадцать. При большем количестве соединений, сам процесс вязки займет много времени и сил. Проще говоря, устанут пальцы и кисти рук. Тут-то и приходит на помощь вязальный крючок.

Как сделать крючок для вязки арматуры?

Это самый незамысловатый инструмент. Он так прост, что при желании его можно сделать самому. Для этого понадобится: кусок арматуры толщиной около 6 мм и длиною 26 мм. Вначале замеряется расстояние для ручки ― это около 10 см. Далее, изгибаем арматуру под прямым углом. Отступаем 4 см и снова изгибаем на 90°, но только в другую сторону. На место ручки одеваем гайку и шайбу, чуть большего диаметра чем арматура, и доводим их до первого изгиба. Далее, для удобства вращения надеваем заранее приготовленный кусок металлической трубки, свободно вращающийся на арматуре.

Чтобы эта ручка не выпадала, фиксируем ее шайбой и гайкой. Получается такой себе ― коловорот. Немного изгибаем другой край и затачиваем его. Получился простой, для небольших работ, крючок для вязки арматуры.

Для тех, кто не хочет что-то искать и мучится, можно приобрести за небольшие деньги уже готовый, более приспособленный для таких видов  работ прекрасный крючок. Преимущество магазинного над самодельным ― более удобная ручка и качество металла рабочей части. Форма у самодельных и покупных практически одинаковая.

Как вязать арматуру крючком

 1) Отрезаем куски проволоки длиною около 30 см (длина зависит от толщины арматуры).

2) Складываем проволоку вдвое.

3) Делаем изгиб вокруг пальца, отступив от петли третью часть длины.

4) Далее просовываем изгиб под стык арматуры и вставляем крючок в петлю.

5) Захватываем кончиком крючка второй конец проволоки и делаем вращательные движения.

6) С каждым поворотом, проволока затягивается и плотно обхватывает крестовину арматуры. Очень важно не пережать проволоку, чтобы не порвать ее.

7) Вытягиваем крючок из петли и загибаем торчащую часть вдоль арматуры. В затянутом виде арматура не должна свободно двигаться в месте соединения.

Виды крючков для вязки арматуры

Существуют два вида крючков для связывания арматуры вручную ― это простой и винтовой. Также для больших объемов вязки, применяют самодельный крючок, зажатый в шуруповерт или дрель. А максимально быстро эту работу сделает ― специальный, профессиональный пистолет.

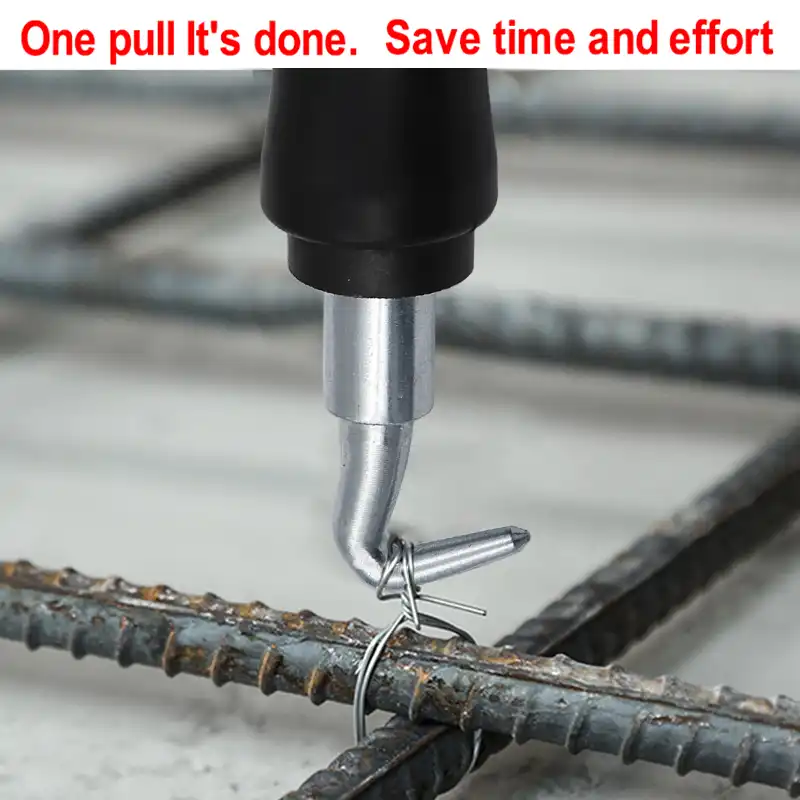

Винтовой крючок

Конструкция его немного сложнее первого. Такой сделать самостоятельно вряд ли получиться. Он состоит из ручки с поворотным механизмом, который при потягивании крючка вверх, заставляет вращаться рабочую часть. Что-то наподобие юлы. Принцип работы примерно такой же, только вращается не наружная часть, а внутренняя.

Наконечник крючка имеет обычную форму. Заготовки из проволоки делаются такие же, как для простого крючка. Очень важно следить, чтобы концы проволоки  в момент вращения зацепились за крючок.

Вязать винтовым крючком гораздо проще обычного, так как не нужно вращать кистью руки, из-за чего она чаще всего и устает.

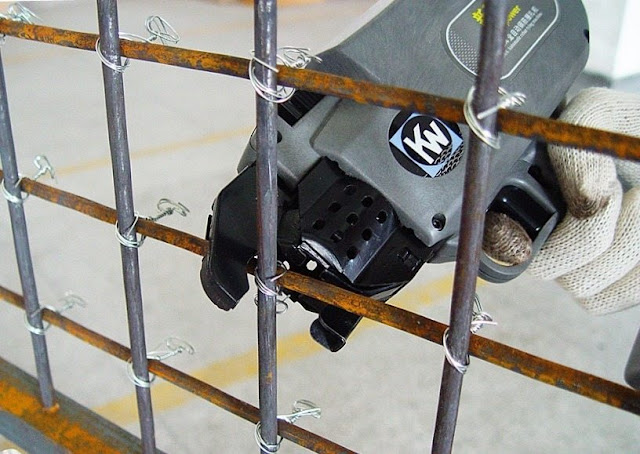

Вязальный пистолет

Это самый простой способ соединять арматуру проволокой. Тут жало пистолета работает как челнок, набрасывая проволоку и равномерно делая одинаковые петли. Существуют пистолеты как аккумуляторные, так и работающие от сети.

Время одного соединения 1 шт в секунду. Ввиду этого производительность пистолета для вязки арматуры достигает максимальной скорости по сравнению с другими способами.

К недостаткам пистолета можно отнести:

1) Наличие электросети для подключения или зарядки АКБ.

2) Высокая стоимость аппарата.

3) Используется проволока одного диаметра.

4) Довольно сложный механизм подачи проволоки, требующий обслуживания, а при необходимости квалифицированного ремонта.

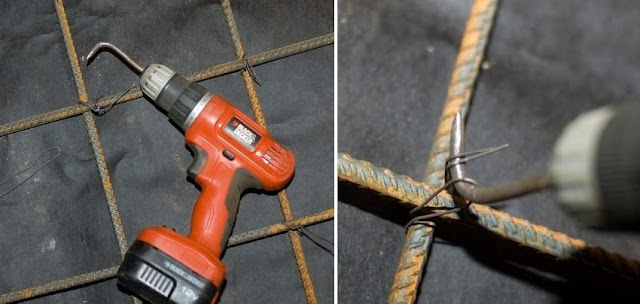

Вязание арматуры шуруповёртом

Еще как вариант механизированного крючка, дрель или шуруповерт с насадкой. Крючком в этом случае может служить гвоздь с откушенной шляпкой и загнутым острым концом.

Преимуществом такого способа, есть то, что вращают крючок не руки а электродвигатель и это облегчает работу.

Следует отметить, что электроинструмент должен быть достаточно мощным для закручивания проволоки.

Дополнительные советы

1) Ввиду того, что арматура имеет разную толщину, желательно поэкспериментировав с разной длиной проволоки, выбрать оптимальный вариант. Та длина, которая будет достаточно закручиваться и не оставлять длинных хвостов и есть наилучшей для заготовок.

2) В начале скручивания обороты делаются быстрее, пока проволока не натянется и только после, медленно дожимаем, чтобы она не порвалась.

3) Прочность соединений проверяют не прокручиванием скруток, а отсутствием люфта  между арматурами.

У каждого рассмотренного в статье способа есть свои плюсы и минусы, но все они действенны и эффективны. При правильном выборе крючка и вязальной проволоки, а также некоторых навыках при работе крючком, сделают ваш фундамент крепким и долговечным без трещин и разломов.

Ручная дуговая сварка

Водяной уровень. Как пользоваться?

виды, способы изготовления и использование

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При осуществлении армирования монолитных бетонных конструкций всегда возникает необходимость скреплять пруты арматуры между собой. Делать это с помощью сварки долго, неудобно и дорого, поэтому принято связывать их проволокой, используя крючок для вязки арматуры. Это недорогое и простое в использовании устройство продается где угодно. Сделать его самостоятельно из подручных средств тоже несложно, а уж научиться им пользоваться под силу даже ребенку.

Крючок для вязки арматуры

Содержание

  • 1 Что такое крючок для вязки арматуры
    • 1.1 Обычный крючок, изготовленный из сварочного электрода
    • 1.2 Как изготовить крючок из прута арматуры
    • 1.3 Крючок винтового типа
    • 1.4 Полуавтоматический крючок, изготовленный из шуруповерта
    • 1.5 Автоматическое устройство для связывания прутьев арматуры
  • 2 Технология работы с крючком
    • 2.1 Вязание арматуры крючком (видео)

Что такое крючок для вязки арматуры

Арматурный крючок является ручным приспособлением, предназначенным для удобства стягивания вязальной проволоки вокруг арматурных прутьев с целью их крепления между собой. Представляет он собой металлический крючок определенной формы с удобной ручкой. Изделие возможно купить, а цена его всего от 2 до 5 у. е., или изготовить самостоятельно, зная особенности его формы.

Вязка арматуры с помощью крючка

Арматуру связывают вязальной проволокой, которая имеет толщину не более 1-2 мм. При этом для более толстой арматуры и проволока берется больше сечением. Продается она бухтами, в которых намотано 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит на ней пытаться сэкономить, используя не предназначенную для этой цели проволоку.

По форме крючок имеет вид стержня, кончик которого немного изогнут, чтобы было удобно захватывать проволоку при осуществлении самого процесса связывания. Не каждый магазинный крючок может подойти идеально. Бывает, что изгибы неудобные или неправильные, либо слишком тонкий стержень позволяет крючку гнуться. Поэтому иногда более рациональным бывает самостоятельное изготовление крючка для вязки арматуры.

Связанные прутья арматуры

Полезный совет! Для изготовления самодельного крючка лучше использовать стержень из упругой стали. Она не должна разгибаться при значительном усилии.

Обычный крючок, изготовленный из сварочного электрода

Проще и дешевле всего сделать вязальное приспособление из обыкновенного сварочного электрода, имеющего толщину не менее 4 мм. Он прекрасно подойдет для небольшого объема работ. В случае, если необходимо обвязать большое количество арматуры, то от использования электродного крючка лучше отказаться, так как рука от него сильно устает.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

В этом случае можно изготовить приспособление из куска тонкой арматуры или другого подобного металлического стержня из мягкой, но упругой стали.

Схема вязки арматуры

Как изготовить крючок из прута арматуры

Чтобы изготовить качественное и удобное приспособление, с помощью которого возможно без устали связать большое количество арматуры, потребуется:

  • кусок прута арматуры либо стального стержня с аналогичными характеристиками длиной 15-20 см и диаметром сечения 6-8 мм;
  • две шестигранные гайки, а также две шайбы чуть большего, чем арматура, диаметра, которые плотно можно надеть на стержень;
  • любая, отслужившая свое, ручка от отвертки или малярного валика.

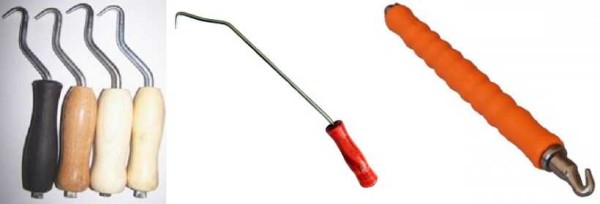

Виды крючков для вязки арматуры

Гайками и шайбами фиксируется на стержне ручка так, чтобы она не болталась вдоль него. При этом должно сохраняться свободное вращение ручки вокруг стержня. Вторая сторона стержня немного затачивается наподобие шила и изгибается. Как правильно изогнуть конец стержня можно посмотреть на любой фотографии. Такой вариант чуть более сложный, чем в случае с электродом, но работать им гораздо удобнее, да и назвать его одноразовым нельзя, так как у него приличный срок службы.

Схема создания крючка своими руками

Крючок винтового типа

Такое устройство не так просто изготовить самостоятельно, но приобрести готовый можно в любом магазине. Этот крючок можно считать полуавтоматическим, так как особое устройство его рукоятки позволяет вращать наконечник, совершая только поступательные движения. На практике получается, что если тянуть крючок на себя, то наконечник поворачивается и затягивает проволоку. При этом рабочему требуется прилагать минимальные усилия, а скорость вязки увеличивается в разы. Его использование очень удобно, но стоимость такого устройства гораздо выше, поэтому покупать его стоит только при больших объемах работ.

Полуавтоматический крючок

Полуавтоматический крючок, изготовленный из шуруповерта

Полуавтоматический крючок иногда делают самостоятельно очень простым способом. Для этого берут гвоздь с загнутым концом и обрубают у него шляпку. Этим концом его вставляют в шуруповерт. После недолгой тренировки можно прекрасно приспособиться стягивать арматуру вязальной проволокой с помощью этого импровизированного приспособления. Для этого нам понадобится какой-нибудь тонкий металлический стержень, к примеру гвоздь, лишенный шляпки, один кончик которого надо немного загнуть в сторону, а другой конец установить в шуруповерт.

Крючок для вязки арматуры из шуруповерта

Автоматическое устройство для связывания прутьев арматуры

Тем, кто профессионально занимается строительством, целесообразно было бы приобрести специальное автоматическое устройство, которое называется пистолетом для арматурной вязки. Использовать его очень удобно, ведь он способен делать по узлу в секунду. Проволоку можно вообще не разрезать на отдельные куски. Ее просто вставляют в устройство, которое завязывает в нужном месте узел и обрезает концы. Работает такой пистолет на аккумуляторе, что делает необязательным наличие электрического кабеля на самом строительном объекте.

Пистолет для связывания прутьев арматуры

Технология работы с крючком

Неважно какой крючок для вязки арматуры мы используем, технология будет всегда одинаковая. Она предельно проста и доступна любому. Проволоку необходимо разрезать на куски длиной 30 – 40 см, впрочем, этот параметр может сильно зависеть от сечения прутьев.

Полезный совет! Прежде чем нарезать проволоку нужно сделать несколько проб. Вычислив необходимую длину, можно резать проволоку более точно, чтобы остатков не оставалось.

Шаги 1-4 — фиксация арматурного узла петлей из проволоки

Далее действуем по очень простому алгоритму:

  1. Сложенный вдвое отрезок вязальной проволоки оборачивают вокруг того узла, который нужно скрепить.
  2. Крючок вставляют в образовавшуюся проволочную петлю и зацепляют им другой ее конец. После этого совершают простые вращательные движения.
  3. Несколько первых оборотов делаются достаточно быстро.
  4. Затем скорость вращения замедляют и дотягивают узел с большой осторожностью, чтобы не порвать проволоку.
  5. После этого крючок просто вытаскивают и делают контроль прочности соединения.

Шаги 5-8 — наматывание проволоки с помощью крючка

Полезный совет! Чтобы проверить надежность стяжки не нужно пробовать саму проволоку. Необходимо пошатать прутья арматуры относительно друг друга. Они не должны шевелиться.

Крючок для связывания арматуры является простым, но очень необходимым инструментом, который из подручных средств несложно сделать самостоятельно.

Вязание арматуры крючком (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Какие интерьерные стили вам наиболее близки?

  • Классика

  • Хай-тек, модерн

  • Лофт, шале

  • Прованс, кантри, эко

  • Поп-арт, готика

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Что вы знаете о физических свойствах строительных материалов? Тест

ПРОЙТИ ТЕСТ

крючок, клещи, пистолет, фото и видео пояснения

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Содержание статьи

  • 1 Проволока для вязки
  • 2 Приспособления для вязки арматуры
    • 2.1 Крючки
    • 2.2 Клещи
    • 2.3 Пистолет
  • 3 Как вязать арматуру на фундамент
    • 3.1 Вязка арматуры шуруповертом
    • 3.2 Вязка при помощи пластиковых хомутов
  • 4 Как сделать крючок для вязки арматуры своими руками
  • 5 Итоги

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

  1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
  2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
  3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
  4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
  5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

Крючок для вязки арматуры своими руками: Как самостоятельно изготовить? +Видео

В последние годы всё большую популярность при возведении частных и многоквартирных домов, коммерческих зданий набирают технологии, связанные с использованием монолитных конструкций.

Для придания им прочности и устойчивости к нагрузкам перед заливкой бетона внутри формируется специальная металлическая основа. Арматурные стержни связываются между собой стальной вязальной проволокой при помощи специального крюка.

Такой инструмент продаётся в любом строительном магазине, а можно сделать крючок для вязки арматуры своими руками.

Содержание:

  • 1 Зачем вязать, если есть сварочный аппарат?
    • 1.1 Типы крючков для вязки
      • 1.1.1 Ручной крючок
      • 1.1.2 Полуавтоматический крючок
      • 1.1.3 Механический
    • 1.2 Купить или сделать крючок?
  • 2 Крючок для вязки, сделанный своими руками
    • 2.1 Делаем правильный строительный крючок своими руками. Материалы
    • 2.2 Процесс
    • 2.3 Вязка арматуры крючком. Технология

Зачем вязать, если есть сварочный аппарат?

Использование сварки при сборке каркасов большого объема не приветствуется специалистами в области монолитного строительства. Как правило такое воздействие на прутья арматуры вызывает ускорение процессов коррозии, а также ухудшает качество железа. К тому же сварка значительно увеличивает сроки и стоимость армирования.

Типы крючков для вязки

Процесс связывания предусматривает использование тонкой стальной проволоки, нарезанной на куски, чтобы надёжно зафиксировать места пересечений арматурных полос. Сегодня производители предлагают три вида готовых вязальных крючков для выполнения армопоясов: ручной, винтовой и механический.

Ручной крючок

Самый простой крючок состоит из рукоятки, к которой прикреплен металлический стержень с загибом на конце. С помощью него легко захватывается вязальная проволока. Стержень крючка прокручивается вокруг своей оси, таким образом создаются узлы, скрепляющие каркас арматуры.

Простой крючок для вязки подходит как начинающим, так и опытным строителям при работе на небольших объектах. Его преимущество в том, что работа с ним позволяет быстро разобраться с алгоритмом связывания и понять необходимый уровень натяжения в скрутках. Видео процесса можно посмотреть в интернете. Кроме того, ручной крючок доступен по цене и довольно долговечен при правильном использовании.

Полуавтоматический крючок

Этот инструмент также состоит из ручки и стержня. В отличие от ручного, винтовой оснащен крючком в форме сверла. При поступательных движениях рукоятки оно вкручивается в неё, одновременно затягивая проволоку в узел. Чтобы сделать качественную скрутку мастеру потребуется два-три движения. Это позволяет выполнить работы по армированию полуавтоматическим крючком в более короткие сроки.

Механический

Профессиональные строители, работающие на крупных объектах, используют для связки арматуры автоматические крючки.

Их ещё называют крючок пистолет. Это полностью автоматический инструмент. Благодаря использованию такого высококлассного инструмента вязка арматуры производится максимально быстро и позволяет исключить большие энергозатраты мастера.

Купить или сделать крючок?

Приобретать автоматический крючок для домашнего использования не имеет смысла. Стоит он дорого и рассчитан на большие объемы проволоки.

Крючок для вязки, сделанный своими руками

Часто заводские вязальные крючки не полностью удовлетворяют нужды строителей, выполняющих армирование. Это происходит от того, что их стержни могут иметь неправильный изгиб.

Случается, что длина рабочей поверхности слишком маленькая и не позволяет выполнить узел в труднодоступном месте. В таких случаях скручивается самодельный крючок для вязки.

Делаем правильный строительный крючок своими руками. Материалы

Для изготовления крючков специалисты используют электроды для сварочных аппаратов, реже — кусок стальной проволоки толщиной не менее 4 мм.

Создавать чертежи не нужно, потребуются только следующие материалы:

  • — рукоятка кельмы, кусок шланга или ручка  от валика
  • — электрод или 4 мм проволока
  • — точило

Процесс

  1. Делаем из шланга ручку для будущего крючка, либо используем ручку от кельмы/валика.
  2. Вставляем стержень (электрод или проволоку) в отверстие ручки или в кусок шланга и фиксируем эпоксидной смолой.
  3. После высыхания эпоксидки, загибаем стержень на 90 градусов на расстоянии 5 см от ручки. Правильный изгиб напоминает коромысло.
  4. Загибаем конец стержня дугообразно.
  5. Затачиваем острую часть электрода точилом или с помощью напильника.

ПОЛЕЗНЫЙ СОВЕТ: Если вместо ручки закрепить конец самодельного крючка на шуруповёрт, то вы получите полуавтоматический крючок, сделанный своими руками

Вязка арматуры крючком.

Технология

Процесс вязания арматуры для устройства фундамента, лестничного марша или стяжки, отличается только типом вязального крючка. Сама технология скрутки узлов не меняется. Обычно рекомендуют сразу нарезать стальную проволоку на куски 30-40 см. Опытные мастера сначала делают несколько пробных узлов, чтобы наглядно посмотреть какая длина отрезка проволоки потребуется. Так расход проволоки будет минимален.

ПОЛЕЗНЫЙ СОВЕТ: Если вам попалась проволока тяжёлая на изгиб, то можно 30 минут прогреть её  на костре, дать ей остынуть, а потом приступать к работе.

Этапы вязки арматуры

  • — нарезка стальной проволоки для заготовок
  • — складывание заготовки напополам и оборот вокруг пересечения прутьев
  • — захват концов проволоки крючком через петлю заготовки
  • — 2-3 вращательных движения для получения узла
  • — аккуратная подтяжка скрутки крючком
  • — проверка узла (шевелим прутья арматуры — они должны плотно прилегать друг к другу)

Весь процесс очень простой. Но прежде чем попробовать, лучше изучить фото создания армирующих конструкций.

Португальское вязание, укрепляющие носки и многое другое

Вязать как суперзвезда™

ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП

У нас возникла проблема с видеопроигрывателем на наших онлайн-классах. Мы работаем, чтобы исправить как можно скорее! 20 марта, 15:15 по московскому времени.

Беритесь за любой проект булочки с уверенностью. Видео-класс по вязанию бриошей

В продаже до 31 июля 2022 года!

Наконец-то понять и следовать любой схеме булочек. Бриошь проще, чем вы думаете!

Легко научиться вязать бриошь сегодня

Займи свое место прямо сейчас! Наши носки Toe-Up Вязание начинается 1 августа

Носки могут быть страшными, чтобы справиться с ними самостоятельно. Наш класс + трикотаж обеспечивают дополнительную поддержку.
Мы поможем вам собрать первую пару носков с носком!

Получите поддержку по вязанию носков здесь

Уже в наличии! Новый бесшовный свитер для собак видео Урок вязания

Доступно сейчас! Новый бесшовный свитер для собак Видео Урок вязания

Научитесь вязать свитер для собак, не беспокоясь о швах. Приобретайте тонны промежуточных навыков, сохраняя тепло собачьего приятеля любого размера.

Да, я хочу связать свитер для собаки!

Вязание на португальском языке, усиление носков и многое другое

Лиат Гат — основатель

27 ноября 2021 г.

Блог » Новости » Вязание на португальском языке, усиление носков и многое другое

Я попробовала португальское вязание на выходных в День Благодарения, и это было настоящее удовольствие. После выяснения установки и движений я был вознагражден расслабляющими, легкими стежками и чувством спокойствия. Я не могу дождаться, чтобы сделать вам видео-класс, чтобы показать вам, как это сделать!

Привет, дорогие!

Небольшое обновление, чтобы сообщить вам, что я закончила создание нашего нового класса по вязанию крючком и надеюсь передать его вам в первую неделю декабря.

Члены KnitFreedom Lifetime и Monthly теперь могут получить доступ к классу здесь.

Чтобы получить доступ к классу раньше, станьте участником KnitFreedom здесь.

Я уже начала вязать крючком несколько проектов из раздела «рекомендуемые проекты для практики», и это очень весело. Я знаю, что вам понравится учиться или переучиваться вязанию крючком с этим классом.

В преддверии праздников, вместо того, чтобы продвигаться вперед, чтобы вывести на рынок курс вязания крючком, на День Благодарения я просто провела некоторое время, счастливо вязая спицами и крючком, только для себя. Я придумала для Майло выкройку носка крючком, чтобы посмотреть, смогу ли я связать носок крючком, основываясь на том, что знаю из вязания. Я мог бы, хотя вязание, я думаю, в целом лучше для носков.

Я люблю португальское вязание!

Вчера я достала книгу «Португальское вязание» и опробовала эту технику, и я думаю, вам она обязательно понравится!

Это очень интересно, и мне не терпится создать класс, чтобы показать вам, как это сделать.

В португальском вязании пряжа натягивается сзади на шее или на крючок, который можно приколоть к рубашке, и большим пальцем левой руки вы перемещаете пряжу туда, где она необходима для образования петли.

Когда я попробовала португальское вязание, я испытала очень расслабляющее ощущение очень нежного вязания, легкого выполнения петель, в спокойной и расслабленной манере.

Для человека, у которого нет проблем с вязанием «обычным» способом, это было настоящим сюрпризом! Я думала, что уже расслабилась во время вязания.

За исключением ранее существовавшего артрита большого пальца левой руки, я думаю, что если у вас есть какие-либо боли или проблемы с натяжением нити в пальцах, португальское вязание будет настоящим удовольствием.

Пока я занималась португальским лицевым и изнаночным швом, я вспомнила нить в моей швейной машине. Он не идет прямо от катушки к игле, а проходит через серию натяжителей, крючков и зажимов, так что, когда он достигает иглы, натяжение идеально.

Если «нормальный» способ вязания, американский или континентальный, можно уподобить шитью прямо из катушки с пряжей, то португальское вязание похоже на шитье пряжей, натянутой через ряд держателей и дисков – просто логично, что швы более ровные и их легче делать.

Наконец, я думаю, вы оцените видео-урок, обучающий этой технике, так как книга (стоимостью более 40 долларов) включает всего несколько изображений для лицевых и изнаночных стежков, и на самом деле не очень много рассказывается о технике. фактические движения.

Я собираюсь получить DVD Андреа Вонг, чтобы убедиться, что мои движения точны, а затем объяснить это вам в мельчайших подробностях, чтобы вы могли быть уверены, что делаете это правильно. Но мое первое впечатление, что да, я, вероятно, стану новообращенным португальским вязальщиком!

Вопросы учащихся

Студентка недавно спросила о том, как укрепить носки, которые изнашиваются, и, поскольку это всегда случается с носками моей сестры, я изучил этот вопрос и решил использовать технику Knitty, заключающуюся в переплетении пряжи в изнаночных бугорках и наружу. на изнаночной стороне работы.

Это было очень легко и быстро, заняло менее десяти минут и не так много пряжи. Я дам вам знать, если так ее рождественские носки прослужат дольше!

Другой студент попросил модифицировать нашу базовую выкройку шляпы Magic Loop Hat, чтобы она соответствовала очень большой (24 дюйма) голове. Они здесь.

На этой неделе я планирую снова написать вам в ближайшее время, чтобы познакомить вас с искусством вязания крючком и поговорить с вами о том, какие вещи вы можете сделать с помощью крючка и для чего он хорош.

Хороших выходных, скоро поговорим!

Лиат

P.S. Есть отзывы? Оставить комментарий! Благодарю вас!

Последние сообщения

Перестаньте совершать эти распространенные ошибки и вяжите уверенно

  • Избегайте распространенных ошибок

  • Беритесь за новые проекты

  • Вязать с уверенностью

Примечание: для этого контента требуется JavaScript.

Facebook

Twitter

Pinterest
