Лучшая арматура для фундамента: какую арматуру закладывают в фундамент

Содержание

Какую арматуру для фундамента выбрать для строительства загородного дома?

  • Виды арматуры для фундамента

  • Как соотносится арматура и тип фундамента

  • Расчет количества арматуры

  • Как правильно выбрать арматуру для строительства вашего дома


Выбор арматуры для ленточного фундамента или монолитного основания — ответственная задача, от качества решения которой во многом зависит несущая способность и срок службы всего сооружения. Поэтому перед выбором определенного варианта нужно ознакомиться с разнообразием представленной на рынке арматуры и правилами подбора.

Виды арматуры для фундамента


Современный рынок предлагает покупателю огромный выбор металлических изделий. Чтобы определиться, какую арматуру выбрать для фундамента, нужно разобрать особенности, характеристики и преимущества разных вариантов.

Материал


До недавнего времени слово «арматура» значило только одно — металлический прут. Сегодня ситуация изменилась и рынок предлагает изделия из намного более широкого спектра материалов:

  • Стальная. Самый традиционный тип арматуры для фундамента, изготавливаемой из сплава железа и углерода. Технические параметры готового изделия во многом зависят от пропорций используемых материалов и различных присадок. Кроме того, металлические прутья различаются между собой поверхностью (гладкие и ребристые). Главные преимущества стали: прочность, надежность, стойкость к деформациям при нагрузках. Единственный серьезный недостаток — подверженность коррозийным процессам.

  • Композитная арматура для фундамента. Плюсы композитных изделий, изготавливаемых на основе пластика, таковы: не ржавеет, не проводит электроток, отличается меньшим весом, чем стальная, не разрывается. Минусы — большая стоимость.


Выделяют несколько видов композитных изделий:

  • Базальтопластиковые. Изготавливаются из полимеров с применением базальта. В процессе производства базальт расплавляют и вытягивают в нити, переплетенные с пластиковыми и образующие прочные прутья. Основное преимущество — материал проводит радиоволны, поэтому зачастую используется в стенах и не препятствует распространению беспроводного интернета.

  • Стеклопластиковые. Часто применяются в строительстве оснований. Достоинства: хорошие параметры стойкости к коррозийным процессам, прочность, не проводит тепло и надежно защищает основание от возможности прохождения холода извне. Минус у стеклопластиковой арматуры для фундамента только один — высокая цена.

  • Углепластиковые. Изготавливаются с применением алмаза или графита. Основной плюс — прочность, благодаря которой можно использовать меньшее число изделий без потери прочности конструкции. Минус — цена.

  • Из стеклоармированного полиэтилентерефталата. Изготавливаются посредством переплетения стеклянных и лавсановых волокон. Очень высокая прочность, а также гибкость. Гибкость позволяет использовать материал при строительстве на подвижных почвах.


Несмотря на все достоинства, пластиковая арматура из-за высокой цены практически не используется на практике. Только в исключительных случаях.

Тип производства


Учитывая низкую популярность полимерных вариантов, в дальнейшем мы будем рассматривать только изделия из стали, которые изготавливаются тремя разными способами:

  • горячекатаная сталь;

  • холоднопрокатная;

  • канатная сталь.

Поверхность арматуры


Самыми популярными видами арматуры для фундамента по типу поверхности являются:

  • Гладкая. Самая дешевая в производстве, используемая исключительно при строительстве стен или стяжки пола. Для ж/б оснований не подходит.

  • Ребристая. Характеризуется большей площадью поверхности, поэтому обеспечивает значительно лучший контакт с бетонным раствором. Лучшая прочность и стойкость к нагрузкам позволяют использовать ее для возведения ж/б фундаментов.

  • С серповидным профилем. Сцепление с раствором не самое лучшее, зато позволяет строить основания для домов с высокими параметрами прочности.

  • С комбинированным профилем. Сочетает в себе достоинства нескольких видов арматуры с разными поверхностями и часто используется для возведения ж/б конструкций.

Класс и марка стали


Чтобы выбрать арматуру для фундамента, обязательно нужно учесть класс и марку стали, так как они позволяют судить об общей прочности изделия:

  • А240 — гладкая арматура из горячекатаной стали;

  • А300 — прутья с кольцевидным профилем;

  • А400 и А500 — арматура с рельефной поверхностью, хорошо подходящая для строительства фундаментов;

  • А600 — прутья повышенной прочности;

  • А800 и А1000 — прочная арматура, используемая при строительстве многоэтажных сооружений.

Расположение и назначение

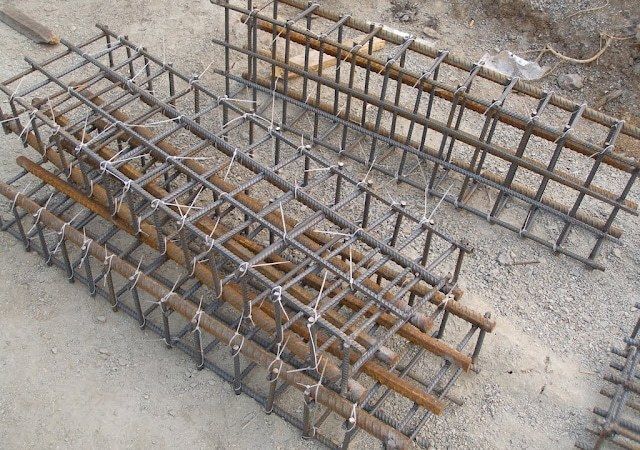

В ходе строительства из отдельных прутьев собирается цельный каркас, в котором арматура укладывается в разных направлениях. Рабочими прутьями в конструкции называют те, что воспринимают основную нагрузку. Для их соединения используются хомуты и вспомогательные прутья.


Рабочая арматура укладывается горизонтально, в продольном направлении, а хомуты могут быть вертикальными или поперечными.

Размер


Арматурные прутья изготавливаются разных размеров:

  • прутья классов А240-А1000 — изготавливаются диаметром от 6 до 80 мм;

  • длина прутьев зависит от диаметра и составляет от 6 до 12 м.

Способ укладки


Сборка стальной арматуры в каркас может осуществляться двумя разными способами:

  • сваркой;

  • вязкой.


При использовании полимерных прутьев сварка не применяется.


Сегодня сварка даже для стальной арматуры применяется не слишком часто, так как места воздействия становятся слабыми участками всей конструкции, могут выдерживать значительно меньшую нагрузку, чем другие места.


Кроме того, сварка создает конструкцию со слишком жестким сцеплением, не способную выдержать деформацию, а потому не используемую при строительстве на подвижных почвах.


Вязка — намного более эффективный и практичный способ соединения прутьев. Она предполагает использование проволоки. Способ простой, доступный и очень надежный.

Как соотносится арматура и тип фундамента


Подбор арматуры всегда должен осуществляться с учетом типа возводимого фундамента:

  • Для ленточного. Такое основание является самым популярным и чаще всего устраиваемым. В большинстве случаев для его строительства используют прутья диаметром от 10 до 12 мм. Увеличение сечения возможно только в том случае, если предварительные расчеты покажут недостаточность этой толщины. Всегда укладывается 2 армирующих пояса, при этом поперечные и вертикальные прутья практически не испытывают нагрузки, поэтому для них можно использовать гладкие прутья.

  • Для плитного. Дорогой тип основания, который при этом характеризуется способностью выдерживать даже экстремальные нагрузки. Его преимущественно применяют при строительстве крупных сооружений, поэтому используют прутья сечением 12-16 мм.

  • Для свайного. Такие основания часто используются для возведения легких зданий. Для формирования железобетонных опор преимущественно используют прутья толщиной до 12 мм, которые соединяются хомутами толщиной до 6 мм.

Расчет количества арматуры


Перед расчетом необходимого для строительства фундамента количества прутьев осуществляется проектирование самого сооружения. Предположим, что прутья нужны для закладки ж/б ленты высотой 1000 мм и шириной 400 мм, при общей протяженности несущей стены 36 м (7+7+11+11).


Для такого основания требуются 2 арматурные сетки. Они необходимы для предотвращения разрыва бетона при просадках и пучении почвы.


Шаг сетки обычно составляет 200 мм, при этом основанию необходимо по 2 продольных прута, размещаемых в каждом слое каркаса.


Сечение прутьев определяют с учетом материала стен и величины нагрузки. Если планируется строительство дома из дерева, для него вполне подойдут изделия сечением 6-12 мм.


Для расчета необходимого количества стержней на длинные и короткие стороны используем формулы: 2 х 11 х 2 х 2 и 2 х 7 х 2 х 2. Таким образом получаем 88 и 56 м стержней на длинные и короткие стороны соответственно. При этом к общему метражу рекомендуется добавить дополнительно около 15%, чтобы компенсировать перерасход и стыки. Таким образом нам понадобится:


(88+56) х 115% = 144 х 115% = примерно 165 метров.


Для поперечных связок используем арматуру, диаметром 10 мм при условии, что прутья будут располагаться на расстоянии 500 мм друг от друга. При таком шаге потребуется 72 прута (периметр фундамента разделяется на шаг укладки). Если длина будет равняться ширине (400 мм), то дополнительно потребуется: (72 х 0,4) = 29 метров.


Для вертикальных связей используем арматуру, диаметром 10 мм. Для расчета нужно умножить количество поперечных связок на продольные элементы: (72 х 4) = 288 метров.

Как правильно выбрать арматуру для строительства вашего дома


Единственный правильный способ выбрать арматуру для стройки — доверить проектирование профессионалам. Они создадут полный проект здания с детальным описанием фундамента и всеми необходимыми расчетами.


Проект позволяет быстро закупить все необходимые материалы и приступить к строительству.


Самостоятельный расчет необходимых материалов, к сожалению, не может гарантировать правильный подбор типа и диаметра арматуры, а также определение её необходимого количества.


Если опыта нет, то от самостоятельного проектирования лучше отказаться. Обращайтесь в компанию Render House — мы занимаемся строительством домов под ключ по типовым и индивидуальным проектам, заранее проводим все расчеты и составляем смету.

Какую арматуру использовать для фундамента?

Вооружение строителей. В современном обществе под словом «арматура» понимают стальной каркас конструкций из бетона. Однако, с точки зрения лингвистики термин переводится как «вооружение», взят из латыни.

Именно поэтому в начале 19-го века филологи определяли арматуру как доспехи и снаряды. К концу столетия к списку прибавились обоймы из литейных форм, железо с вплавленным в него магнитом, украшения для лат.

Современная трактовка термина родом из середины прошлого века. Именно тогда активно начал применяться бетон, развивалось многоэтажное строительство. Масштабные конструкции требовали укрепления.

Когда металлический каркас был самостоятельным, он ржавел и быстро изнашивался. Внутри бетона металл оказался защищен от внешних воздействий, продлевая срок плит и, в целом, построек.

Если их перекрытия и стены армируют не всегда, то фундамент без стальных прутов не обходится. Впрочем, современный рынок предлагает альтернативные материалы, к примеру, композитную арматуру. Узнаем плюсы и минусы обеих, определимся, какую использовать.

Стальная арматура для фундамента

Это классика жанра, привычная и проверенная. Сталь – сплав железа с углеродом. Свойства арматуры варьируются за счет их пропорций и добавок. Так, легировка стали кремнием и марганцем увеличивает гибкость прутов, не убавляя прочность. Подобный эффект достигается, так же, с помощью добавки хрома.

Свойства стали для арматуры зависят и от типа обработки сплава. Есть горячий — и холоднокатный. В последнем случае температура проката, то есть вытяжки прутов, не превышает комнатной.

Виды арматуры стальной

При горячем преодолевается планку рекристаллизации. Так именуют процесс перестроения кристаллической решетки. При температуре 1 700-от градусов бразуются новые зерна с меньшими дефектами.

Горячий прокат придает металлу прочность и делает его восприимчивым к сварке. Не удивительно, что горячепрокатную арматуру берут, к примеру, для железнодорожных путей.

В фундаментах сварка приемлема лишь при устойчивом грунте, изменение профиля которого не предвидится. Если же почва начнет ходить, у фиксировано скрепленных прутов не будет люфта следовать за ней.

Места сварки могут разойтись. Они и так уязвимы, ведь воздействие температур при спайке арматуры меняет ее характеристики. В общем, нужна связка прутов проволокой, позволяющей сетке слегка «ходить». Получается, в горячепрокатной арматуре для фундамента нет смысла.

Размышляя, какую арматуру используют для фундамента, выбор, как правило, делают  в пользу прутов холодного проката. Их прогоняют через отверстия, диаметр которых постепенно уменьшается.

Это уплотняет сплав. При давлении из него уходит часть углерода. Его минимум  – залог гибкости прутов. Добавим к сему вязку проволокой. Вот и идеальный вариант для фундамента.

К тому же, холодная обработка стали, прошедшей до этого горячий прокат, увеличивает варианты обработки ее поверхности. Она может быть гладкой или рифленой.

Последний тип предпочтителен для зданий со значительными нагрузками на фундамент, многоэтажных, с массивными стенами из тяжелых материалов, к примеру, кирпича.

Для деревянного двухэтажного строения, или дома в пару этажей примерно на 100 квадратов из газобетона рифленые пруты излишни. Роль неровной поверхности арматуры – лучшая сцепка с бетоном. Рельеф «хватается» за него, словно сплетаясь со строительной смесью.

Выбирая, какую арматуру лучше использовать для фундамента, нужно учесть и его тип. Ленточный, к примеру, зиждется на 2-ух поясах армирования. Достаточно гладких прутов небольшого диаметра, как правило, это 10-12 миллиметров.

Для плиточных, цельнолитых фундаментов принято использовать арматуру 16-го диаметра. Сдвинуть цифры в сторону увеличения могут лишь рыхлые, подвижные грунты.

Обращаем внимание и на маркировку арматуры. Основное обозначение горячекатной –  буква «А» и латинские цифры от 1-го до 6-ти. Для холоднокатных прутов применяется буква «В».

Есть еще индексы. «Т» указывает на термическое упрочнение проволоки. Индекс «К» сигнализирует о повышенной устойчивости прутов к коррозии. «С» разрешает применять сварку.

Учитываем, что стальная арматура тяжела, не сгибается. Это вызывает проблемы с транспортировкой прутов. Проще перевозить композитную арматуру. Она сматывается в бухты, занимая минимальные объемы. О плюсах и минусах альтернативы стальным прутам, в следующей главе.

Композитная арматура для фундамента

Какую арматуру использовать для фундамента дома из разряда синтетической? Вариантов 4. Распространены 2. Это базальтопластиковая и стеклопластиковая арматуры.

Они выигрывают в ценнике, как среди своего класса, так и в сравнении со стальными прутами. Не указаны углепластиковая и стеклоармированный полиэтилентерефталат. Не смотря на высокий ценник последних, дадим и их краткий обзор.

Углепластик основан на углероде. Из природных его примеров вспоминаются графит и алмаз. Бриллиант – самый прочный в мире минерал. Соответственно, углероду можно придать «вид» непобедимого.

Все зависит от плотности кристаллической решетки. За счет нее углепластиковая арматура бьет металлическую по прочности на излом и удар. Это дает возможность использовать пруты меньшего диаметра, или в меньшем количестве, делая редкую сеть.

Под термином стеклоармированный полиэтилентерефталат скрываются волокна лавсана. Они сплетаются с нитями стекла. После температурной обработки и протяжки оно приобретает нетипичные для обычного стекла свойства, к примеру, перестает раскалываться при перегибах. Лавсан лишь добавляет гибкости, поскольку у полимера удлиненные молекулы. Вариант идеален для фундаментов в подвижных почвах.

Размеры стеклопластиковой арматуры

Теперь, к востребованным позициям композитной арматуры. Начнем с базальтопластика. Базальт – горная порода. Она распространена, а посему доступна. Породу расплавляют и вытягивают в нити.

Их скрутка с пластиковыми дает армирующие пруты. Для фундамента хороши, но не обязательны. Плюсы базальтопластиковой арматуры касаются, больше, работы со стенами.

Так, материал отлично пропускает радиоволны. В итоге, в доме без проблем настраивается беспроводной интернет. Если же нужно «настроить» прочность фундамента, принято брать стеклопластиковые пруты.

Их наименование звучит в строительных магазинах при ответе на вопрос, какую арматуру использовать для ленточного фундамента. Советуют материал и для сплошных заливок.

Мотивируют коррозийной стойкостью. В отличие от стали стеклопластик не окисляется. К тому же, полимер плохо проводит тепло. Это исключает образование так называемых мостов холода, ведущих к промерзанию платформы.

Дополнительными плюсами отсутствия в композите металла становятся прозрачность для электромагнитных и радиоволн. Для электрического тока, напротив, ставится блок.

Соответственно, использовать стекловолокно для заземления, подобно стали, нельзя. Это продлевает срок эксплуатации композита. Век его удлиняет, так же, солидная прочность на разрыв. Она выше, чем у стальной арматуры, почти в 1,5 раза.

Как и стальная, композитная арматура бывает гладкой и рифленый. Вытекающие последствия совпадают с формами металлических прутов. Последние, кстати, всегда серые.

Композитная арматура радует эстетов цветами и упрощает ориентацию в товарных позициях. Производители выделяют определенными красками диаметры «проволоки», типы ее закрутки.

Какую арматуру использовать для фундамента дома

Для заливки фундамента в современных домах применяется железобетон, представляющий собой бетон, укрепленный арматурным каркасом. При правильном подборе и расчете материалов удается получить действительно прочное и надежное основание.

Арматура каких типов может быть использована при заливке фундамента

Ни для кого не секрет, что фундамент заливается из цементного состава – бетона. И несмотря на высокую долговечность и прочность данного материала, он является весьма хрупким, а потому для его упрочнения используется специальная арматура. Еще на этапе проектирования специалисты определяют класс арматуры для фундамента.



Если ранее при заливке фундаментов использовались исключительно металлические прутки, то сегодня это далеко не единственный вариант. В качестве укрепления фундаментной подошвы в наши дни используется два вида арматуры:



·         Металлическая — классический вид арматуры, представляющий собой прутья, изготовленные из стали. Их самым распространенным вариантом являются стержни с круглым сечением. Чтобы улучшить прочностные характеристики таких прутков, на их поверхность наносится винтовая ребристая поверхность.

·         Относительно недавно стали изготавливать арматуру из стеклопластика. Несмотря на то, что изобретение композитных прутков относится к 70-м годам прошлого века, активно использоваться они стали лишь в последние годы. И сегодня такие изделия отличаются постепенным вытеснением своих металлических аналогов. Их изготавливают из высокопрочного стеклопластика, что обеспечивает основные преимущества таких прутков, заключающиеся в надежной коррозионной стойкости.



Какой вид арматуры лучше

С появлением стеклопластикового аналога многие люди стали задаваться вопросом: какая арматура лучше? На самом деле, идеального варианта пока еще не изобрели, а потому однозначно ответить на этот вопрос не представляется возможным: оба вида прутков имеют свои недостатки. И одним из основных минусов стеклопластиковой арматуры является относительно недавнее начало ее применения. Поэтому пока сложно говорить о ее прочности и долговечности.



Решая, какую выбрать арматуру, необходимо в первую очередь обратить внимание на диаметр прутков:



1.       Для металлических вариантов сечение может составлять в пределах 5-32 мм;

2.       Стеклопластиковые прутки обычно изготавливаются в диаметре 4-20 мм.



Для обеспечения сооружению необходимых прочностных характеристик следует подобрать правильный диаметр арматурных прутьев. При этом нужно учесть размеры и вес здания, тип фундамента, наличие сезонных деформаций, тип грунта и т. д.



Для частного дома чаще всего выбираются стальные пруты, диаметром 10-16 миллиметров. Такие прутки обладают достаточной прочностью, чтобы выдержать нагрузку, оказываемую зданием в один-два этажа.



Металлические прутки могут иметь как гладкую, так и ребристую поверхность. Стержни первого типа используются чаще всего в роли соединительных перемычек, а потому они не испытывают основные нагрузки от здания. Ребристые варианты предназначены для зон, в которых присутствуют растягивающие нагрузки.



Также при выборе арматуры следует учитывать и разницу в марке стали. К примеру, прутки могут быть изготовлены из низколегированной или углеродистой стали.

Варианты сборки металлического каркаса

Прутья используются не по отдельности, а из них формируется общая конструкция – арматурные каркасы для фундамента, обеспечивающий дополнительную прочность бетона. Такой система подлежит сборке, после чего устанавливается в опалубку. Процесс сборки может предусматривать различные варианты:



1.       Точечная сварка. Этот вариант используется при промышленном строительстве, позволяя быстро и надежно скреплять прутья в общую конструкцию. Но у данной методики присутствуют свои нюансы. К примеру, сварке подлежат лишь те стержни, у которых имеется маркировка «С». Помимо этого, сварка обеспечивает жесткий тип скрепления, что является недостатком конструкции, поскольку при постоянных нагрузках необходимы незначительные люфты в соединениях, которые будут сглаживать деформацию. При сварке это исключается, к тому же, первоначальная прочность прутков также несколько снижается.

2.       Избежать вышеописанных недостатков позволяет технология вязки. Такое армирование фундамента арматурой предполагает использование специально предназначенной вязальной проволоки. Посредством нее создаются специальные петли, которые закручиваются на пересечении стержней. В отличие от первого варианта, такие арматурные каркасы получаются с люфтом, что является лучшим вариантом. К тому же, такие прутки не теряют прочностных характеристик. Изготавливать подобные конструкции можно не только из металлических, но и из стеклопластиковых стержней.

Как армируется фундамент

Технология укладки прутьев зависит от типа фундамента, выбранного изначально. Поэтому схема для каждого вида может быть различной. Рассмотрим более подробно нюансы выбора арматуры и конструкций каркаса в каждом конкретном случае.



Особенности арматуры для ленточных оснований



Это наиболее популярный тип основания, поскольку стоимость ленточного фундамента является ниже плитного, но при этом он позволяет обустроить цокольный этаж. Ленточный фундамент должен быть рассчитан таким образом, чтобы его высота значительно превышала длину. В сравнении с плитами лента является менее подверженной изгибам и деформациям, а потому прутья для ленточного фундамента можно выбирать с меньшим сечением. Обычно для подобного типа основания используется армирование с сечением в 10-12 миллиметров.



Независимо от высоты ленты, ее обустройство осуществляется с использованием двух армирующих поясов. При этом размещать каркас необходимо на расстоянии около 50 миллиметров от поверхности бетона. Это позволит арматуре принять на себя максимальную нагрузку, появляющуюся при деформациях основания.



Поскольку вертикальные стержни и поперечины нагрузки не несут, а необходимы лишь для скрепления конструкции, то для них может использоваться более тонкая арматура с гладкой поверхностью.

Если лента имеет в ширину 40 см, то достаточно будет установить два продольных прута сверху и столько же снизу по всей поверхности ленты. Если же речь идет о слабых почвах с большой подвижностью, то в таких случаях арматура для ленточных фундаментов должна использоваться в большем количестве, в среднем 3-4 прутка.



Армирование плитного фундамента



Строительство плитного фундамента – это наиболее дорогостоящий вариант, поскольку он предусматривает наибольшее количество стройматериалов. В то же время, именно плитный фундамент является наиболее прочным и надежным вариантом.



В данном случае используются стержни, имеющие диаметр 12-16 миллиметров и ребристую поверхность. Окончательный диаметр выбирается, исходя из мощности здания и типа грунта, на котором оно будет построено. Следует помнить, что чем в более тяжелых условиях проходит строительство, тем толще должны быть стержни.



Процесс армирования предусматривает укладку двух стальных поясов, созданных посредством скрепления арматурных стержней под прямым углом. Таким образом получается ячеистая конструкция, каждая клетка которой имеет размер 20 см.

Свайный фундамент

Свайный фундамент цена которого является наиболее приемлемой, является отличным решением для каркасно-щитовых зданий, одноэтажных построек и коттеджей с мансардой. Для изготовления столбчатых оснований обычно используются пруты, диаметром 10-12 мм. При этом их поверхность должна быть ребристой. В качестве горизонтальных перемычек можно использовать прутки, толщиной 4-6 мм. На них не будет приходиться давления, они необходимы лишь для того, чтобы создать единую конструкцию.



В зависимости от диаметра столба, форма может предполагать использование 2-4 прутьев. В некоторых случаях количество стержней может быть увеличено. По длине они должны строго соответствовать высоте самого столба. Прутья следует располагать таким образом, чтобы они находились не ближе 5 см к стенке сваи.

Какое количество арматуры необходимо для создания надежного фундамента



Прежде, чем начать армирование арматурой, необходимо закупить ее в нужном количестве. И каждый вид основания требует определенного количества данного стройматериала. Все правила подсчета прописаны в соответствующих нормативных документах.



Какую арматуру используют для ленточного фундамента? Пнормам СНиП относительное содержание несущих продольных стержней должно превышать 0,1% от общей площади сечения всей железобетонной конструкции. Говоря простым языком, здесь сопоставляется площадь ленты и общая площадь сечения стержней.

Для определения количества арматуры для плитных оснований используются те же нормы расчета. Лучше всего доверить эту работу профессионалам, ведь при недостаточной прочности ленточного фундамента или другого вида основания под угрозой находится все здание.

Профессиональные работы по заливке ленточных и других фундаментов и строительству домов

Если вас интересует строительство фундамента в Подмосковье, то вам следует обратить свое внимание на компанию ИнноваСтрой. Наши специалисты уже не первый год занимаются выполнением подобных работ, а потому способны провести их на высшем уровне.



ИнноваСтрой – это компания, в которой работают высококвалифицированные специалисты различных областей. Опытные проектировщики смогут создать проект здания с нуля или же подобрать для вас оптимальный типовой вариант.  Мы сможет произвести расчет прочности ленточного фундамента или другого типа конструкции, учитывая все соответствующие факторы, что позволит построить по-настоящему надежный и долговечный дом.



Специалисты ИнноваСтрой способны выполнить весь спектр проектировочных и строительных работ, начиная от создания проекта и заканчивая строительством жилья под ключ.

Как выбрать арматуру для фундамента: виды, марки, расчет

23 Май 2017      Стройэксперт      Главная страница » Фундамент » Материалы и техника      Просмотров:
6058

Важный элемент фундамента — арматура

Строительство многих стационарных построек связано с необходимостью установки фундамента того или иного вида. Все их можно разделить на два типа – бетонные и кирпичные. Для обеспечения максимальной прочности первого вида оснований обязательным элементом является присутствие каркаса из стержней круглого сечения, называемых арматурой. Их наличие обеспечивает стойкость к изгибающим и растягивающим нагрузкам. О том, какая бывает арматура для фундаментов, правилах ее выбора и расчета и пойдет речь в дальнейшем.

  • Виды фундаментной арматуры
  • Стальная арматура
  • Пластиковая арматура
  • Классификация арматуры
  • Выбор арматуры для ленточного фундамента
  • Выбор арматуры для плитного фундамента
  • Определяем требуемое количество материалов
  • Расчет ленточного основания
  • Расчет плитного основания
  • Монтаж армирующего каркаса

Виды фундаментной арматуры

Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:

Разновидности арматуры

  1. Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
  2. Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:
  • Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
  • Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.

Гладкая и пластиковая арматура

Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.

к оглавлению ↑

Стальная арматура

Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.

Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.

к оглавлению ↑

Пластиковая арматура

Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.

Из положительных аспектов арматуры из стеклопластика можно выделить следующие:

  • Значительное снижение расходов на перевозку благодаря намотке в бухты;
  • Высокая стойкость к воздействию влаги и различных реагентов;
  • Низкая масса.

По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.

к оглавлению ↑

Классификация арматуры

Особое внимание уделяют и такой характеристике, как класс арматуры для фундамента. При выполнении расчета конструкции и ее прочности следует уточнить конкретный состав стали и ее эксплуатационные характеристики. Не зависимо от наличия ребер на поверхности выделяют виды стальных стержней от С1 до С8. Увеличение класса говорит о росте прочностных характеристик благодаря использованию легирующих элементов в составе сплава.

Характеристики арматуры

Зная особенности каждой группы не сложно определиться, какая марка арматуры нужна для ленточного фундамента дома. Достаточно лишь рассчитать массу сооружения, уточнить почвенные условия участка проведения работ, особенности грунтовых вод и т.д. Более подробно о выборе диаметра арматуры и расчете ее количества остановимся ниже.

к оглавлению ↑

Выбор арматуры для ленточного фундамента

Прочность основания дома и целостность самого сооружения напрямую зависят от правильного выбора арматуры и качества ее установки. Основной характеристикой в данном случае служат материал и диаметр прутьев. Чаще всего, на запрос пользователей, какую арматуру лучше выбрать и использовать для ленточного фундамента дома специалисты рекомендуют именно стальные стержни.

Диаметр арматуры зависит от расчетной нагрузки на фундамент в целом. Так, для легких каркасных построек небольшой этажности можно использовать стержни сечением 10-12 мм, для более мощных строений – 14 и даже 16 мм. Для достижения максимальных прочностных характеристик армирование ленточного фундамента лучше выполнить в два уровня с установкой промежуточных вертикальных стержней.

Производители стеклопластиковых аналогов заявляют о возможности уменьшения диаметра арматуры из композитного материала по сравнению со стальной при сохранении прочности. Инженеры и практикующие строители с недоверием относятся к данным заявлениям и не решаются полностью заменить металлические прутки в ленточных и плитных основаниях. Поэтому, все рекомендации на тему, какая арматура нужна для строительства ленточного фундамента дома, сводятся именно к насеченным стержням из стали.

к оглавлению ↑

Выбор арматуры для плитного фундамента

Планируя строительство дома на активных неспокойных грунтах, строители отдают предпочтение монолитным основаниям в виде плоской плиты определенной толщины. Преимущества этого типа перед ленточным аналогом в данном случае более чем очевидны, несмотря на значительное увеличение общего бюджета работ. При этом неизбежен вопрос, какую арматуру использовать для плитного фундамента.

Поскольку, нагрузка на основание в данном случае значительна, и масса возводимых строений, как правило, велика, то применяют исключительно металлические стержни. Аналогично, для преодоления действующих на фундамент нагрузок лучше выбирать арматуру увеличенного по сравнению с ленточным типом сечения. Наиболее распространен для плитных оснований диаметр арматуры 14 и 16 мм.

к оглавлению ↑

Определяем требуемое количество материалов

Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.

Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.

Расчет арматуры

Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом. Обязательным условием является углубление стержней внутрь бетонной заливки.

к оглавлению ↑

Расчет ленточного основания

Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.

Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.

Схема расчета арматуры для ленточного основания

Поперечные горизонтальные и вертикальные вставки при размере сечения ленты 1,5х0,5 метра равны соответственно 1,4 и 0,4 метра. Их устанавливаем с шагом 1 метр попарно. Следовательно, длина таких стержней будет равна 60х1,4+60х0,4=80,4+24=105 метров. Из-за отсутствия нагрузки на них диаметр можно уменьшить до 6-8 мм, взяв гладкую проволоку.

Для соединения элементов каркаса применяют мягкую вязальную проволоку. На каждое соединение ее требуется 0,3 – 0,5 метра в зависимости от диаметра арматуры. Точек соединения для нашего варианта потребуется 30х4=120. Выполнив расчет количества вязальной проволоки, получим необходимую длину 120х0,3=36 метров. Добавив несколько метров для соединения по углам, округлим метраж до 50.

к оглавлению ↑

Расчет плитного основания

Выше нами были даны рекомендации, из какой арматуры делать фундамент. Расчет ее количества зависит от конкретного типа. Так, плитный фундамент того же размера 6х6 потребует гораздо большего количества арматуры. Стандартный размер ячеек сетки 25 см. Следовательно, количество стержней определяем по формуле: 6/0,25х4=96, а общая длина 96х6=576 метров.

Вертикальные стойки при толщине плиты в 25 см будут равны 0,15 метра. А их общая длина определится как 24х24х0,15=86,4 метра. Округлив, получим дополнительно 90 метров арматуры на стойки, что даст общее количество 666 метров.

Количество соединений стержней верхней и нижней сетки к стойкам будет определяться как произведение точек вязки на 4, так как каждая арматура крепится к вертикальным проставкам: 24х24х4=2304, а общая требуемая длина 2304х0,15=345,6 метра.

Приведенные расчеты наглядно показывают значительное превышение плитного основания дома перед ленточным по материалоемкости. Перед тем, как выбрать арматуру для фундамента необходимо выполнить расчеты финансовых затрат на всю конструкцию.

к оглавлению ↑

Монтаж армирующего каркаса

Выбрав, какой арматурой армировать фундамент, необходимо правильно изготовить армопояс. Для этого закупается необходимое количество стержней и непосредственно на площадке режется на куски нужной длины. Так, для ленточного основания 6х6 продольные стержни должны иметь длину 8 метров с учетом угловых загибов.

С помощью приспособлений арматуру сгибают в размер и опускают в предварительно выкопанный котлован, подложив под нижний ряд половинки кирпича для обеспечения необходимого зазора. Связывают проволокой стержни между собой и закрепляют горизонтальные обрезки с шагом 1 метр. В углах расстояние можно уменьшить до 0,5 метра.

Далее крепим проволокой вертикальные куски и привязываем к их верхним торцам второй слой каркаса. Стержни для него можно предварительно связать на земле и укладывать готовую конструкцию. Угловую вязку проволокой удобно выполнять специальным ручным приспособлением или насадкой на шуруповерт.

Таким образом, мы выяснили, какая арматура идет на ленточный фундамент, привели пример выполнения расчета количества материалов. Технология изготовления армирующего каркаса не сложна, но требует высокой ответственности и качества работ. Не всегда можно однозначно утверждать, чем лучше армировать фундамент. Необходимо уточнить все параметры строения и условий места строительства.



Какую арматуру использовать для фундамента дома?

  • 30 августа 2017, 17:09
  • Фундаменты

Бетон применяют для изготовления фундаментов различного типа. Этот материал обладает достаточно хорошими показателями сопротивляемости на сжатие. Однако для повышения прочностных характеристик бетонную смесь армируют, создавая таким образом силовой каркас несущего основания.

Фото: Какая арматура нужна для фундамента

Поделиться

Поделиться

Твитнуть

Класснуть

Виды и марки арматуры

Для укрепления основания сегодня используются две основные разновидности арматуры:

  • Металлическая. Представляет собой стальные прутья различного диаметра с гладким или ребристым винтовым сечением для улучшения качественных характеристик.

  • Стеклопластиковая. Современная композитная арматура, изготовленная из стекловолокна, базальта или кевлара. Для оптимального сцепления с бетоном на прутьях формируется ребристая поверхность, которая покрывается песком.

Таблица замены арматур

Равнопрочностная замена стальной арматуры — подбор композитной арматуры такого диаметра, при котором ее прочность будет соответствовать прочности металлической арматуры заданного диаметра.




Соответствие диаметров при равнопрочностной замене арматур
 Диаметр, мм
Стальная арматура класса681012141618202225
Композитная арматура4468101214161820

Количество метров арматуры в 1 тонне




Сравнение количества метров в одной арматуры
 Диаметр, мм
 4681012141618202225
Стальная арматура класса—4505253216211126826633500405336260

Количество килограммов арматуры в 1 километре





Сравнение количества метров в одной арматуры
 Диаметр, мм
 4681012141618202225
Стальная арматура класса—220400620890121015802000247029803850
Композитная арматура203680140230320440580730——

Каждый класс арматуры промаркирован, как в старом (А-I), так и новом (А240) формате.







Класс арматурной сталиДиаметр профиля, ммВременное сопротивление разрыву, МпаОтносительное удлинение после разрыва, %Марка стали
А-I (А240)6-4037325Ст3кп, Ст3пс, Ст3сп
А-II (А300)10-40, 40-8049019Ст5сп, Ст5пс, 18Г2С
Ас-II (Ас300)10-32, (36-40)4412510ГТ
А-III (А400)6-22, 6-405901435ГС,25Г2С, 32Г2Рпс
А-IV (А600)(6-8), 10-18, 10-32, (36-40)883680С, 20ХГ2Ц
А-V (А800)(6-8), 10-32, (36-40)1030723ХГ2Ц

Кроме того, существуют дополнительные обозначения. Например, буква «З» – данная арматура не подвержена коррозии, «С» – прутья легко свариваются, «Т» – материал был подвергнут упрочнению посредством термомеханического метода.

Виды арматуры для различных типов фундамента

Для ленточного монолитного основания необходимо выполнять верхний и нижний пояс армирования. В зависимости от расчетной нагрузки используется арматура с диаметром от 10 до 14 мм. Каждая продольная пара в поясе соединяется гладкими прутьями 8 мм с шагом 500 мм как в горизонтальном, так и в вертикальном сечении.

При буронабивном фундаменте применяются ребристые пруты диаметром 10-12 мм. Исходя из размера, формы заливки, для каждой сваи их используют по несколько штук. В качестве связки используется гладкая арматура с сечением 6 мм.

Для плитного основания берут ребристую арматуру диаметром 10-16 мм в зависимости от конкретных характеристик грунта и с учетом расчетной несущей нагрузки строения. Двойной армированный пояс представляет собой клетки из прутьев со сторонами по 200 мм.

Для формирования единого арматурного каркаса фундамента используется монтажная арматура (АI). Строительная арматура (АIII) применяется для участков с повышенным растяжением.

Как правильно рассчитать армирование?

Расчет арматуры выполняется на основании требований СНиП 52-01-2003. В первую очередь необходимо определить расчетную нагрузку здания, изучить особенности грунта и выбрать оптимальный тип фундамента.

После этого приступают к расчету конкретного количества арматуры каждого класса (монтажной и строительной), исходя из полученных данных. Выполняется подсчет продольной и поперечной арматуры с учетом шага связки, а также размеров каркаса дома и количества необходимых поясов армирования.

Как правильно устанавливать арматуру?

Правильное соединение арматуры обеспечивает высокую прочность железобетонного основания, препятствуя возникновению трещин и обеспечивая сопротивляемость к различным нагрузкам.

Вязка. Арматура соединяется перехлестом, крест-накрест. Для горизонтальных элементов используются ребристые прутки, для поперечин – гладкие. Вязка выполняется при помощи стальной гибкой проволоки с низким содержанием углерода толщиной 1,2-1,4 мм. Также для этих целей могут быть использованы специальные пластиковые хомуты с сердцевиной из стальной нити.

В качестве дополнительного оборудования применяют специальный пистолет или дрель с насадкой в виде крючка для вязания, что позволяет существенно снизить трудозатраты. Также можно использовать обыкновенные плоскогубцы. Обратите внимание, что скрутка после обрезки лишних концов должна быть хорошо зафиксирована и прижата к каркасу.

Сварка. Выполняется по ГОСТ 14098–91. Для качественного соединения армирующих элементов может быть использовано несколько способов сварки: электрошлаковая, полуавтоматическая, ванно-шовная, электродуговая ручная, контактная, ванная. В зависимости от требований прочности, применяют несколько видов соединений – тавровые, стыковые и нахлесточные. Сварка применяется только к арматуре А400С и А500С, выдерживающей термическое воздействие.

Основное преимущество данной технологии – минимальные временные затраты, что особенно актуально при больших масштабах строительства. Однако в результате сварки снижаются прочностные характеристики арматурных прутьев в местах соединения, а сам шов отличается повышенной хрупкостью. Поэтому такие силовые конструкции не рекомендуется применять при уплотнении бетона вибропрессом. Сварка арматуры также не проводится для фундаментов на участках с болотистым грунтом.

Выбор и расчет армирования необходимо выполнять еще на этапе проектирования дома. Только при жестком соблюдении требований проектной документации во время строительства можно гарантировать высокое качество основания.

Какую арматуру использовать для фундамента

Главная » Блог » Какую арматуру использовать для фундамента

Какую арматуру использовать для фундамента: советы и рекомендации

Подписаться

Твинуть

Законтачить

Содержание статьи

Арматурный каркас в обязательно порядке заливается в фундамент абсолютно любого типа. Надежность и долговечность основания здания от этого элемента зависит напрямую. Поэтому вопрос о том, какую именно арматуру стоит использовать для фундамента загородного строения, безусловно, очень важен.

Особенности конструкции каркаса

Арматурные каркасы, служащие для повышения прочности бетонных лент и плит на растяжение, всегда имеют продольные, вертикальные и поперечные элементы. Основная нагрузка приходится на первые. Следовательно, к их прочности предъявляются особые требования. Поперечные прутья необходимы только для придания жесткости самому каркасу. Поэтому они обычно отличаются небольшой толщиной.

Выбор продольных прутьев

Расчет прочности продольных элементов производится с учетом следующих факторов: материал стен, особенности грунта на участке, этажность будущей постройки, марка бетона и т. д. Согласно нормативам СНиП, толщина продольных прутьев арматуры для фундамента не должны быть меньше 10 мм. Тонкий 10 мм вариант применяется лишь при возведении оснований под легкие каркасно — щитовые дома и бани либо хозяйственные постройки. Под бревенчатые и брусчатые, а также под дома из пено — и газоблоков, арматуру часто вяжут из 12 мм прута. Под тяжелые монолитные и кирпичные стены применяется материал еще большего диаметра (14-17 мм). Вертикальные и поперечные прутья, используемые при заливке бетонных лент и монолитного фундамента, в большинстве случаев имеют толщину 8-10 мм.

Виды стальной арматуры

Каркас для бетонных лент и плит собирается из двух основных типов прутков:

  • Гладких. Это обычный материал цилиндрической формы.
  • Рифленых. Такая арматура имеет на поверхности расположенные под углом серповидные вертикальные ребра.

Последний вариант для конструкций, эксплуатируемых в постройках под значительными нагрузками, считается более предпочтительной. Дело в том, что ребра значительно усиливают связку с бетоном.

Класс стали

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Задавшись вопросом о том, какую металлическую арматуру стоит использовать для заливки фундамента здания, следует учитывать и такой параметр, как качество стали. Производиться пруток может из металла разных классов. Сделать правильный выбор поможет представленная ниже таблица.

КлассДиапазон диаметров (мм)ОписаниеСфера применения
АI6-40Гладкая, пластичная арматураИспользуется при строительстве многоэтажных зданий
АII6-40С серповидным рифлениемПрименяется при возведении коттеджей, производственных и торговых цехов
АIII6-40Прерывистая арматура с очень хорошей свариваемостьюИспользуется для строительства как малоэтажных, так и многоэтажных строений

Маркировка

При выборе арматуры следует обращать внимание, в том числе и на маркировку:

  • Буквой «Т» отмечается термически упроченный материал;
  • «В» — более надежный вариант, дополнительно упроченный вытяжкой. Используется в основаниях, испытывающих большие нагрузки.

Выбираем современную арматуру для фундамента

В последнее время очень популярным становится и еще один, принципиально новый, вид арматуры – пластиковая. Как и железная, она может быть гладкой и ребристой. К основным ее достоинствам относят:

  • схожий с бетоном коэффициент расширения;
  • небольшой вес;
  • устойчивость к коррозии;
  • невысокую стоимость.

Обходится арматура ПВХ гораздо дешевле стальной, по рабочим же характеристикам практически ничем от нее не отличается. Для фундамента дома наиболее предпочтительным вариантом считается прочная рифленая разновидность.

Таким образом, подходящую в том или ином случае арматуру выбирают, обращая внимание в первую очередь на такие параметры, как архитектурные особенности самого здания и степень устойчивости грунта. Произвести же расчет этого элемента жесткости фундамента проще всего, воспользовавшись онлайн-калькулятором.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Какую арматуру использовать для фундамента?

Вооружение строителей. В современном обществе под словом «арматура» понимают стальной каркас конструкций из бетона. Однако, с точки зрения лингвистики термин переводится как «вооружение», взят из латыни.

Именно поэтому в начале 19-го века филологи определяли арматуру как доспехи и снаряды. К концу столетия к списку прибавились обоймы из литейных форм, железо с вплавленным в него магнитом, украшения для лат.

Современная трактовка термина родом из середины прошлого века. Именно тогда активно начал применяться бетон, развивалось многоэтажное строительство. Масштабные конструкции требовали укрепления.

Когда металлический каркас был самостоятельным, он ржавел и быстро изнашивался. Внутри бетона металл оказался защищен от внешних воздействий, продлевая срок плит и, в целом, построек.

Если их перекрытия и стены армируют не всегда, то фундамент без стальных прутов не обходится. Впрочем, современный рынок предлагает альтернативные материалы, к примеру, композитную арматуру. Узнаем плюсы и минусы обеих, определимся, какую использовать.

Стальная арматура для фундамента

Это классика жанра, привычная и проверенная. Сталь – сплав железа с углеродом. Свойства арматуры варьируются за счет их пропорций и добавок. Так, легировка стали кремнием и марганцем увеличивает гибкость прутов, не убавляя прочность. Подобный эффект достигается, так же, с помощью добавки хрома.

Свойства стали для арматуры зависят и от типа обработки сплава. Есть горячий — и холоднокатный. В последнем случае температура проката, то есть вытяжки прутов, не превышает комнатной.

Виды арматуры стальной

При горячем преодолевается планку рекристаллизации. Так именуют процесс перестроения кристаллической решетки. При температуре 1 700-от градусов бразуются новые зерна с меньшими дефектами.

Горячий прокат придает металлу прочность и делает его восприимчивым к сварке. Не удивительно, что горячепрокатную арматуру берут, к примеру, для железнодорожных путей.

В фундаментах сварка приемлема лишь при устойчивом грунте, изменение профиля которого не предвидится. Если же почва начнет ходить, у фиксировано скрепленных прутов не будет люфта следовать за ней.

Места сварки могут разойтись. Они и так уязвимы, ведь воздействие температур при спайке арматуры меняет ее характеристики. В общем, нужна связка прутов проволокой, позволяющей сетке слегка «ходить». Получается, в горячепрокатной арматуре для фундамента нет смысла.

Размышляя, какую арматуру используют для фундамента, выбор, как правило, делают  в пользу прутов холодного проката. Их прогоняют через отверстия, диаметр которых постепенно уменьшается.

Это уплотняет сплав. При давлении из него уходит часть углерода. Его минимум  – залог гибкости прутов. Добавим к сему вязку проволокой. Вот и идеальный вариант для фундамента.

К тому же, холодная обработка стали, прошедшей до этого горячий прокат, увеличивает варианты обработки ее поверхности. Она может быть гладкой или рифленой.

Последний тип предпочтителен для зданий со значительными нагрузками на фундамент, многоэтажных, с массивными стенами из тяжелых материалов, к примеру, кирпича.

Для деревянного двухэтажного строения, или дома в пару этажей примерно на 100 квадратов из газобетона рифленые пруты излишни. Роль неровной поверхности арматуры – лучшая сцепка с бетоном. Рельеф «хватается» за него, словно сплетаясь со строительной смесью.

Выбирая, какую арматуру лучше использовать для фундамента, нужно учесть и его тип. Ленточный, к примеру, зиждется на 2-ух поясах армирования. Достаточно гладких прутов небольшого диаметра, как правило, это 10-12 миллиметров.

Для плиточных, цельнолитых фундаментов принято использовать арматуру 16-го диаметра. Сдвинуть цифры в сторону увеличения могут лишь рыхлые, подвижные грунты.

Обращаем внимание и на маркировку арматуры. Основное обозначение горячекатной –  буква «А» и латинские цифры от 1-го до 6-ти. Для холоднокатных прутов применяется буква «В».

Есть еще индексы. «Т» указывает на термическое упрочнение проволоки. Индекс «К» сигнализирует о повышенной устойчивости прутов к коррозии. «С» разрешает применять сварку.

Учитываем, что стальная арматура тяжела, не сгибается. Это вызывает проблемы с транспортировкой прутов. Проще перевозить композитную арматуру. Она сматывается в бухты, занимая минимальные объемы. О плюсах и минусах альтернативы стальным прутам, в следующей главе.

Композитная арматура для фундамента

Какую арматуру использовать для фундамента дома из разряда синтетической? Вариантов 4. Распространены 2. Это базальтопластиковая и стеклопластиковая арматуры.

Они выигрывают в ценнике, как среди своего класса, так и в сравнении со стальными прутами. Не указаны углепластиковая и стеклоармированный полиэтилентерефталат. Не смотря на высокий ценник последних, дадим и их краткий обзор.

Углепластик основан на углероде. Из природных его примеров вспоминаются графит и алмаз. Бриллиант – самый прочный в мире минерал. Соответственно, углероду можно придать «вид» непобедимого.

Все зависит от плотности кристаллической решетки. За счет нее углепластиковая арматура бьет металлическую по прочности на излом и удар. Это дает возможность использовать пруты меньшего диаметра, или в меньшем количестве, делая редкую сеть.

Под термином стеклоармированный полиэтилентерефталат скрываются волокна лавсана. Они сплетаются с нитями стекла. После температурной обработки и протяжки оно приобретает нетипичные для обычного стекла свойства, к примеру, перестает раскалываться при перегибах. Лавсан лишь добавляет гибкости, поскольку у полимера удлиненные молекулы. Вариант идеален для фундаментов в подвижных почвах.

Размеры стеклопластиковой арматуры

Теперь, к востребованным позициям композитной арматуры. Начнем с базальтопластика. Базальт – горная порода. Она распространена, а посему доступна. Породу расплавляют и вытягивают в нити.

Их скрутка с пластиковыми дает армирующие пруты. Для фундамента хороши, но не обязательны. Плюсы базальтопластиковой арматуры касаются, больше, работы со стенами.

Так, материал отлично пропускает радиоволны. В итоге, в доме без проблем настраивается беспроводной интернет. Если же нужно «настроить» прочность фундамента, принято брать стеклопластиковые пруты.

Их наименование звучит в строительных магазинах при ответе на вопрос, какую арматуру использовать для ленточного фундамента. Советуют материал и для сплошных заливок.

Мотивируют коррозийной стойкостью. В отличие от стали стеклопластик не окисляется. К тому же, полимер плохо проводит тепло. Это исключает образование так называемых мостов холода, ведущих к промерзанию платформы.

Дополнительными плюсами отсутствия в композите металла становятся прозрачность для электромагнитных и радиоволн. Для электрического тока, напротив, ставится блок.

Соответственно, использовать стекловолокно для заземления, подобно стали, нельзя. Это продлевает срок эксплуатации композита. Век его удлиняет, так же, солидная прочность на разрыв. Она выше, чем у стальной арматуры, почти в 1,5 раза.

Как и стальная, композитная арматура бывает гладкой и рифленый. Вытекающие последствия совпадают с формами металлических прутов. Последние, кстати, всегда серые.

Композитная арматура радует эстетов цветами и упрощает ориентацию в товарных позициях. Производители выделяют определенными красками диаметры «проволоки», типы ее закрутки.

Арматура для ленточного фундамента

Арматура — это скелет любого фундамента, также она является основой всех железобетонных конструкций.

От того, насколько верно она подобрана по виду (марка, диаметр) и количеству, зависит долговечность, безопасность и надежность постройки. Несоблюдение основных норм может привести к плачевным результатам, поэтому профессиональные строители всегда много внимания уделяют армированию фундамента зданий.

Армирование ленточного фундамента.

Многие хозяева частных участков, задумав построить свой дом, сталкиваются с проблемами на определенном этапе. План дома составлен, выбрано место под строительство, анализ грунта проведен и даже вырыт котлован. Самое время приступить к фундаменту. В строительстве частного дома наиболее обосновано применение ленточного фундамента, однако не все знают, какую арматуру лучше использовать для фундамента подобного типа и надо ли его армировать на самом деле. Как следствие, постройки, возведенные своими руками, не всегда безопасны для эксплуатации.

Распространенная схема армирования фундамента.

Бетон — материал весьма прочный, однако он стоек к сжатию, а к разрывам — наоборот. Именно этот недостаток полностью компенсируется, если проложить металлическую арматуру, называемую основной или рабочей, по верхней и нижней части ленточного фундамента. Именно она увеличивает прочность на изгиб и на разрыв.

Кроме того, в качестве вспомогательной для ленточного фундамента используется также вертикальная арматура. Она обеспечивает так называемую прочность на срез. Подобный вид нагрузки в таком типе фундамента незначителен, поэтому вертикальная арматура скорее призвана удерживать верхний и нижний пояса.

Вернуться к оглавлению

В качестве основной рабочей арматуры для ленточных фундаментов используют материал класса А2 с маркировкой А 300, А3 — А400, А5 — А800, А6 — А1000. Это горячекатаные рифленые стержни, поверхность которых представляет собой косичку. Из-за подобного внешнего вида такая арматура имеет хорошую сцепку бетоном. В качестве дополнительной вертикальной поддержки используется горячекатаная стержневая монтажная арматура, которая имеет гладкую поверхность. Подходит класс А1 с маркировкой А240.

Схема монтажа фундамента.

Основную арматуру лучше использовать такой толщины, которая предварительно рассчитана на этапе проектирования. Но обычно используют диаметр 10-14 мм. Реже, для особо тяжелых сооружений, используют диаметр 22 мм. Диаметр вспомогательной арматуры колеблется от 4 до 10 мм.

Прутья различных марок могут быть как гладкие, так и рифленые. В качестве основной арматуры можно использовать только пруты, у которых рифленая поверхность, а дополнительная может быть любой: и гладкой, и рифленой. Изготавливают арматуру традиционно из стали, но в последнее время появилась и из современного материала — стеклопластика. По заверениям специалистов, он ни в чем не уступает стали по прочности, а даже превосходит по этому показателю, но весят изделия из стеклопластика гораздо меньше.

Вернуться к оглавлению

В самом начале лучше разобраться, какая арматура как монтируется. Все начинается с того, что по периметру размеченного и вырытого ленточного котлована, в котором сделали опалубку, вбиваются прутья, диаметр которых составляет 8-10 мм. Расстояние от одного прута до другого составляет от 0,5 м до 0,8 м. На эти вертикальные пруты вяжут 2 горизонтальных пояса — верхний и нижний. Они состоят из основной арматуры.

В идеале — это надежная конструкция, которая не потеряет своей формы после ее заливки бетоном и будет способна предотвратить его растрескивание. Однако открытым остается вопрос, из скольких горизонтальных прутов должен состоять каждый пояс. Во-первых, независимо от высоты ленточного фундамента, пояса всегда 2, а вот от его ширины зависит, сколько горизонтальных прутьев лучше использовать в каждом из них.

Если ширина ленты 400 мм и меньше, то выполняется армирование в 2 прута, то есть 2 прута снизу, 2 прута сверху. Если ширина ленты более 400 мм, то в каждом поясе используют 3 прута таким образом, чтобы 1 шел посередине.

В очень редких случаях допускается использование 4-х прутов в одном поясе.

Высота прутьев, которые вбивают по периметру, должна соответствовать высоте ленточного фундамента. Соединять вертикальные и горизонтальные прутья лучше таким образом, чтобы выступающая часть вертикальных прутьев не превышала 8-10 см. Очень важно уделить внимание армированию углов. Дело в том, что на углы действуют разнонаправленные силы сжатия и натяжения. Если допустить ошибку при армировании углов, то каркас может перестать быть единой системой. А это может привести к возникновению трещин и частичному разрушению.

Прутья нельзя укладывать под прямым углом друг к другу. Лучше их изогнуть и объединить 2 параллельных прута каждого пояса в систему перекрестных лент. Нахлест между 2-мя прутьями, находящимися близ угла будущего здания, должен составлять не менее 250 мм. В этом случае при заливке бетоном каркас из прутьев не погнется и будет держать форму. Можно дополнительно усиливать углы при помощи арматурных сеток, в этом случае используют сетку с ячейками 20×20 см. Они устанавливаются в верхней и нижней частях фундамента и соединяются вертикальными стержнями через каждые 60 см.

Укладывать арматурный каркас лучше не на землю, а на подушку. В качестве подушки используют 5-7 см бетона, залитые на дно котлована. То есть перед тем, как к вертикальным прутьям привязывать или приваривать нижний горизонтальный пояс, на дно ленты делают первую небольшую заливку бетона. Благодаря тому что арматура не соприкасается с землей, а значит, не подвергается коррозии, фундамент получается гораздо более прочным.

Вернуться к оглавлению

Расчет количества материала довольно прост. Представим, что у нас есть ленточный фундамент 10×10 м, который имеет дополнительно 2 внутренние несущие стены. Для того чтобы посчитать количество основной арматуры, необходимо длину стороны 10 м умножить на количество лент, в нашем случае 6 (4 наружные + 2 внутренние несущие), затем умножить на количество прутьев в обоих поясах (минимум по 2 штуки на пояс). Таким образом, для фундамента 10×10 м нужна основная арматура, диаметр которой в среднем составляет 12 мм, в количестве 240 м.

Допустим, что ширина ленты 10×10 м — 400мм, а ее высота — 800 мм. Количество вертикальной дополнительной арматуры (ее диаметр колеблется от 4 мм до 10 мм) считается следующим образом: общая длина ленты — 60 м (40 м по периметру + по 10 м 2 внутренние несущие стены) умножаем на 5,4 м, которые в среднем требуются для каждого метра ленты. Итого, дополнительной арматуры требуется 324 м.

Основная тяжесть конструкции ляжет на бетон, однако, чтобы он не разрушался, не трескался, когда дом начнет оседать и фундамент был крепкий, лучше использовать в нем более прочную арматуру (диаметр которой больше). В этом случае, если вы впоследствии решите перестроить дом или сделать надстройку, фундамент не придется дополнительно усиливать.

Чтобы дом стоял долго: какая арматура нужна для ленточного фундамента

Надежность любого строения во многом зависит от его фундамента, на который приходится основной вес здания.

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта. Представляет ленточное полотно под конструкцией здания, выполненное из железобетона, кирпича или бутового камня. При его изготовлении необходимо учитывать нагрузки от следующих элементов дома:

  • от подошвенного основания;
  • от грунта, расположенного выше основания;
  • от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
  • от крыши, стен здания, включая вес отделочных материалов.

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

  • продольную;
  • вертикальную;
  • поперечную.
Для продольной обвязки

При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.

Для вертикального и поперечного армирования

Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.

Диаметр арматуры

Для обеспечения надежности продольной обвязки используют стальной ребристый пруток диаметром от 10 до 16 мм, в зависимости от характеристик почвы под возводимым домом. Например, для грунта скальных и каменных пород можно брать для продольной обвязки пруток диаметром не менее 10 мм. Для мягких и легких почв лучше применяется арматура 12 мм и до 16 мм.

Для вертикальных и поперечных связующих арматуры можно применять прутки, обладающие меньшим диаметром и не обязательно с ребрами. В частности, для этого используют:

  • пруток с ребристой боковой поверхностью, имеющий диаметр от 8 до 10 мм;
  • пруток с гладкой боковой поверхностью и сечением от 6 мм;
  • пруток, изготовленный из стальной проволоки марки ВР;
  • вязальную проволоку.

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Смотрите также

  • Как сделать мелкозаглубленный фундамент
  • Тип арматуры для фундамента
  • Плитный фундамент с ребрами жесткости
  • Бурение скважин для фундамента
  • Траншея для фундамента
  • Как закрыть фундамент на сваях
  • Трубы асбестовые для фундамента
  • Как выкопать фундамент под дом своими руками
  • Как правильно сделать фундамент
  • Фундамент под дом из блоков керамзитобетонных
  • Траншея под фундамент



Требуется ли сталь, арматура или волокнистая сетка для стоек и опор строительных компонентов?

ВВЕДЕНИЕ

Основное назначение фундаментов состоит в том, чтобы распределять и противостоять силам или нагрузкам, испытываемым несущей конструкцией из-за ветра, дождя, снега, сейсмических и других условий нагрузки. Когда дело доходит до строительных компонентов, таких как генераторы, знаки и заборы, код оставляет серую зону для проектирования фундамента. Это происходит потому, что большинство строительных компонентов необитаемы и, следовательно, не находятся в центре внимания, когда устанавливаются требования к коду. Эта статья обобщает наше исследование относительно того, в каких ситуациях стальная арматура не требуется при проектировании компонентов здания, и предлагает некоторые альтернативные методы армирования для проектирования.



РЕШАТЬ ИЛИ НЕ РЕШАТЬ?

Руководство ACI 318-14 является ведущим стандартом, когда речь идет о расчете бетона. В главе 2 ACI 318-14 дается определение простого бетона: «бетон, обычный — бетон без армирования или с армированием меньше минимального количества, указанного для железобетона».

Как уже упоминалось, определение простого бетона не обязательно означает, что в нем нет арматуры, это просто означает, что в нем меньше арматуры, чем указано для его выбранного использования. Для целей этой статьи мы будем исходить из того, что в простом бетоне отсутствует какое-либо армирование. Продолжая читать главу 14 ACI 318-14, мы, наконец, получаем область применения «простого бетона» и в каких случаях разрешен простой бетон:

·         «14.1 – Область применения

Настоящая глава применяется к проектированию элементов из простого бетона, включая (a) и (b):

(a) Элементы строительных конструкций

(b) Элементы нестроительных конструкций, таких как арки, подземные инженерные сооружения, гравитационные стены и экранирующие стены»

·         «14.1.3. Использование простого бетона допускается только в случаях с (a) по (d):

(a) Элементы, постоянно опирающиеся на грунт или поддерживаемые другими конструктивными элементами, способными обеспечивать непрерывную вертикальную поддержку

(b) Элементы, для которых арочное действие обеспечивает сжатие при всех условиях нагрузки

(с) Стены

(d) Пьедесталы»



·         «14. 1.4 Гладкий бетон допускается для конструкции, отнесенной к категории сейсмостойкости (SDC) D, E или F, только в случаях (a) и (b):

(a) Фундаменты, поддерживающие стены из монолитного железобетона или из армированной кладки, при условии, что фундаменты армированы в продольном направлении не менее чем двумя сплошными арматурными стержнями. Стержни должны быть не менее № 4 и иметь

общая площадь не менее 0,002 раза больше общей площади поперечного сечения фундамента. Непрерывность арматуры должна быть обеспечена в углах и пересечениях.

(b) Фундаментные элементы (i) — (iii) для отдельно стоящих одно- и двухквартирных жилых домов, не превышающих трех этажей и построенных с опорными стенами:

(i) Фундаменты, поддерживающие стены

(ii) Изолированные фундаменты, поддерживающие колонны или пьедесталы

(iii) Фундаментные или подвальные стены толщиной не менее 7-1/2 дюймов и удерживающие не более 4 футов несбалансированной насыпи».



При чтении разрешенных случаев для неармированного бетона выделенные жирным шрифтом варианты наиболее применимы к строительным элементам. Начиная с самого широкого случая; «14.1–Сфера применения: …(b)», этот случай охватывает большинство строительных компонентов, но ограничивается только конкретным случаем. Затем ACI 318-14 продолжает давать нам другие ситуации, в которых разрешен простой бетон IS «14.1.3-(a)». Эти определения могут быть применены ко многим компонентам здания, таким как солнцезащитные козырьки, навесы, внешние украшения здания, прикрепленные к зданию (в эстетических целях), столбы и т. д. Кроме того, они закладывают основу для изолированных фундаментов, не связанных с семейными жилищами или жилыми помещениями. , фраза, которая охватывает это, звучит так: «(а) Члены, которые постоянно поддерживаются почвой…». Таким образом, в соответствии с ACI, если фундамент постоянно поддерживается грунтом, его можно проектировать как простой бетон, подробнее об этой теме далее в статье. Последний применимый допустимый случай, указанный ACI, — «14.1.4-… (b)». Этот случай может применяться к любым основаниям, используемым для больших или малых заборов, навесов, генераторов или любых других нестроительных конструкций, которым могут потребоваться основания. Комментарии к этому разделу объясняют, почему простой бетон допустим в таких ограниченных случаях. Подводя итог комментарию, поскольку емкость простого бетона напрямую связана с прочностью на сжатие, размером и другими свойствами, простой бетон следует зарезервировать только для тех целей, в которых бетон в первую очередь будет: его структурная прочность и, как ожидается, будет иметь низкую пластичность, поскольку это не является существенной конструктивной особенностью.



В целом, вы должны рассчитать наихудшую комбинацию нагрузок, которую может испытать предложенный стержень. ASCE 7 дает нам наши основные комбинации нагрузок, которые также соответствуют разделу 1605.3 Семидесяти редакции строительных норм и правил Флориды (2020 г.). Бетонный фундамент должен выдерживать осевые силы, силы собственного веса, силы подъема и скольжения, а также опрокидывающие моменты с коэффициентом безопасности 1,5, если наихудшая комбинация нагрузок не равна 0,6W + 0,6D. Если наихудшая комбинация нагрузок составляет 0,6W + 0,6D, то бетонный фундамент должен выдерживать вышеупомянутые силы с коэффициентом безопасности 1,67. Имейте в виду, что это применимо только в том случае, если определяющим вариантом нагрузки является ветер, в противном случае этот фактор безопасности может быть изменен в соответствии с определяющей нагрузкой. Фундамент также должен соответствовать критериям разделов 14.1, 14.1.3 стандарта ACI 318-14 и категории сейсмостойкости плиты, подпадающей под категории, указанные в разделе 14.1.4. Если вы считаете, что ваша плита будет выдерживать большие усилия сдвига из-за температуры или усадки, рекомендуется армирование волокном, или если основание будет испытывать какие-либо высокие нагрузки на растяжение, рекомендуется использовать арматуру. Это должно быть проверено МУН или проектировщиком.



ФУНДАМЕНТ БЕТОННЫЕ СТОЛБЫ

Краткая заметка о фундаментах из простых бетонных стоек и их ограничениях. В соответствии с Международными строительными нормами (2018 г.), если фундамент географически расположен в районе, где линия промерзания составляет ноль дюймов, допускается опирание покрытия патио на бетонную плиту на уровне без фундаментов при условии, что плита соответствует положениям Глава 19 Международного строительного кодекса (2018 г. ) и толщина плиты не менее 3,5 дюймов. Колонны не должны выдерживать нагрузки, превышающие 750 фунтов (3,36 кН) на колонну.



БЕТОН, АРМИРОВАННЫЙ ВОЛОКНОМ

Это приводит нас к следующему разделу, что такое фибробетон (FRC)? ACI определяет его в своем руководстве ACI318-14 как в основном бетон, армированный стальной фиброй, но бетон, армированный фиброй (FRC), представляет собой бетон, содержащий волокнистый материал, который повышает его структурную целостность. Волокна обычно короткие, дискретные, равномерно распределены и беспорядочно ориентированы. Материал волокна может варьироваться от стали до стекла и даже синтетических или натуральных волокон. ACI318-14 описывает это в главе 7. Таблица 7.6.1.1 дает нам минимальную требуемую площадь стальной или «проволочной арматуры» для ненапряженных плит. Как видно ниже, это дает нам формулу для необходимой арматуры на основе общей площади поперечного сечения бетонной плиты и ее предела текучести.

Зачем использовать FRC? Армирование бетона фиброй обходится дешевле, чем арматура, связанная вручную, но при этом многократно увеличивает прочность на растяжение. Волокна могут быть круглыми или плоскими, и их часто описывают удобным параметром, называемым «соотношение сторон». Соотношение сторон – это отношение его длины к диаметру. Типичное соотношение сторон колеблется от 30 до 150. Волокна помогают бетону в том же вопросе, что и арматура. Поскольку модуль упругости волокон выше, чем у бетона, они помогают выдерживать силы, испытываемые элементом конструкции, за счет увеличения прочности элемента на растяжение. Увеличение соотношения размеров волокон обычно приводит к увеличению прочности на изгиб и ударной вязкости элемента, но если волокна слишком длинные, они могут сжиматься и создавать эффект «комкования» в бетонной смеси и создавать проблемы с удобоукладываемостью. У армирования волокном есть еще одно преимущество, которое еще не доказано, и оно заключается в том, что оно может улучшить морозостойкость бетона. Соотношение волокнистой сетки 0,1% на куб. дюйм обычно используется в промышленности для небольших строительных компонентов.

FRC И УСТОЙЧИВОСТЬ К ЛЕДОУСТОЙЧИВОМУ ОТТАЛИВАНИЮ

Раздел 1809.5 Строительного кодекса Флориды, 7-е издание (2020 г.) и Международный строительный кодекс 2015 г. 2018 г. определяют, что фундаменты должны быть защищены от мороза, чтобы предотвратить явление, известное как «пучение». Пучение возникает в районах, где почвы подвержены сезонному промерзанию грунтов, когда замерзшая вода в верхнем слое почвы тает и вытесняет окружающую почву. Это, в свою очередь, приводит к оседанию фундамента. Со временем цикл замораживания-оттаивания приводит к перекосу конструкции и увеличивает вероятность отказа. Участок верхнего слоя почвы, который промерзает, называется линией промерзания. Одним из способов защиты от этого является проектирование фундамента так, чтобы он проходил не менее чем на 5 дюймов за линию промерзания, или в соответствии с ASCE 32 вы можете установить изоляционный слой и слой, не подверженный промерзанию, который ограничивает теплопередачу. Вы можете прочитать больше на эту тему на нашем сайте здесь: https://engineeringexpress.com/wiki/frost-protection-concrete-footings-grade/

Было исследование, проведенное Cantin and Pigeon и Pigeon et al. Исследование пришло к выводу, что включение стальных волокон длиной от 54 мм до 60 мм (от 2 до 2,5 дюймов) не оказывает существенного влияния на устойчивость бетона к поверхностному окалине. Напротив, включение коротких волокон длиной 3 мм уменьшило степень деградации бетона. Теперь, хотя это исследование показывает эти результаты, есть некоторые другие исследования, на которые он ссылается, которые показывают обратное. В целом это преимущество, на наш взгляд, пока остается неубедительным. Для получения дополнительной информации о требованиях к арматуре посетите ACI-360 и ASCE 7





Источники:

https://www.asce.org/uploadedFiles/Newsroom/Content_Pieces/asce-fact-sheet.pdf

https://alleghenydesign.com/fiber-reinforcing-in-concrete-slabs/ https://theconstructor. org/concrete/fiber-reinforced-concrete/150/

https://www.britannica.com/biography/Joseph-Monier https://www.giatecscientific.com/education/the-history-of-concrete/

https://csengineermag.com/article/clearing-the-confusion-on-plain-concrete/

https://engineeringexpress.com/wiki/frost-protection-concrete-footings-grade/

https://www.sciencedirect.com/science/article/pii/S1877705815013144

https://en.wikipedia.org/wiki/American_Concrete_Institute

https://en.wikipedia.org/wiki/Fiber-reinforced_concrete



Статья Франсиско Сармьенто из Engineering Express 5/2019

ТРЕБУЕТСЯ ЛИ ВЕРХНЯЯ АРМАТУРА В ИЗОЛИРОВАННЫХ ФУНДАМЕНТАХ

Недавно я разместил статью о том, требуется ли ростверк для односвайного фундамента (статью можно посмотреть по ЭТОЙ ссылке ). Это побудило меня задуматься о других избыточностях, которые я часто вижу в фундаментах, в которых некоторые инженеры не уверены, нужны они или нет. Другой такой пример: требуется ли верхнее армирование в изолированных фундаментах?

Верхнее армирование , как правило, не требуется в изолированных фундаментах (или подушках) , если только верхняя поверхность фундамента не напряжена. В большинстве конкретных кодексов мира предусмотрены допущения для этого.

Чтобы узнать, как правильно спроектировать и детализировать изолированный фундамент для полного соответствия нормам, ознакомьтесь с ЭТОЙ статьей. По той же ссылке я также предоставляю расчетную таблицу для расчета изолированного блочного фундамента.

В этой статье мы рассмотрим нормативные требования и определим случаи, когда верхнее армирование может потребоваться или не потребоваться в вашем изолированном фундаменте. Перед этим давайте посмотрим, как ведет себя изолированный фундамент…

Как работает изолированный фундамент

Изолированный фундамент также часто называют распорным или блочным фундаментом. Изолированный фундамент распределяет нагрузку от одной колонны или стены по заданной площади поверхности, тем самым уменьшая приложенное напряжение на опорный грунт основания. Чем меньше несущая способность грунта, тем больше должна быть площадь изолированного фундамента.

Подумайте о снегоступах… лыжники носят снегоступы, которые не позволяют им увязнуть в снегу во время ходьбы. Снегоступы, как правило, плоские и широкие, а их след намного больше обычного размера обуви. Эта большая площадь поверхности распределяет ваш вес по большей площади снега, что позволяет ему лучше поддерживать вас.

Снегоступы в принципе действуют так же, как и на изолированных подушках/распорных фундаментах, большая площадь поверхности предотвращает погружение в снег, подобно тому, как большая изолированная опора предотвращает погружение здания в поддерживающий грунт.

Изолированный фундамент использует изгиб и сдвиг для распределения нагрузки от колонны или стены, которую он поддерживает. На изображении ниже показано поперечное сечение этого поведения…

Простое поперечное сечение изолированного фундамента с нижним армированием (без верхнего армирования), показывающее нагрузку от поддерживаемой колонны и реакцию грунта, распространяющуюся на большую площадь. Преувеличенная изогнутая (деформированная) форма изолированного фундамент при приложении нагрузки от колонны.

При условии, что изолированный фундамент поддерживает одну колонну/стену, которая имеет постоянную чистую направленную вниз силу, нижняя грань всегда находится в напряжении, а верхняя грань всегда в сжатии. При этом условии верхняя арматура в изолированных фундаментах не требуется…

Теперь, когда мы немного рассмотрели принцип работы изолированного фундамента, давайте рассмотрим некоторые сценарии, в которых в верхнем слое изолированных фундаментов требуется арматура вместо .

Верхнее армирование требуется в изолированных фундаментах с поперечной арматурой

Толщина вашего фундамента и нагрузка, приложенная к нему, могут потребовать от вас введения поперечной арматуры (часто называемой лигатурами, скобами или приспособлениями в зависимости от того, где вы находитесь). В этом случае вам потребуется верхняя арматура, чтобы верхний крюк поперечной арматуры мог обернуться вокруг. Армирование на сдвиг эффективно только тогда, когда оно работает в сочетании с армированием в верхнем и нижнем слоях.

У вас могут быть очень веские причины для пропорции вашей изолированной опоры, требующей сдвигающих лигатур, однако настоятельно рекомендуется избегать этого, если это возможно, по следующим причинам…

  • Сравнение стоимости арматуры на сдвиг и чуть более толстого основания обычно оказывается дешевле при более толстом основании (немного больше объема бетона и земляных работ, но меньше стали). Поэтому углубление фундамента для получения большей прочности на сдвиг из бетонного компонента является вариантом, который следует изучить.
  • Внедрение поперечной арматуры в фундаментную подушку не только добавляет дополнительную сталь из-за самих сдвиговых лигатур, но и дополнительный верхний слой арматуры, который в противном случае вам может не понадобиться.
  • Использование сдвиговых лигатур предотвратит изготовление армирующего каркаса для фундамента и его опускание на место как единое целое. Очень сложно изготовить верхнюю, нижнюю и поперечную арматуру в одном блоке и установить ее на месте. Таким образом, вы добавляете не только материальные затраты, но и временные и трудовые затраты.

Когда в вашем изолированном блочном фундаменте требуется армирование на сдвиг, требуется верхний армирующий слой, чтобы обернуть вокруг лигатуры, чтобы они эффективно выдерживали сдвиговую нагрузку. По возможности этого лучше избегать, углубляя фундамент.

Верхнее армирование требуется там, где существует напряжение в верхней части основания.

Конечно, если вы испытываете напряжение в верхней части изолированного блочного фундамента, это тот случай, когда потребуется усиление. Это определяется во время вашего анализа и зависит от того, какие элементы поддерживает ваше основание.

Если ваш изолированный фундамент поддерживает, например, несколько колонн, у вас может возникнуть напряжение в верхней грани в зоне между колоннами из-за реверсирования момента. Это вызовет необходимость добавить верхнее армирование…

Диаграмма изгибающего момента изолированного фундамента, поддерживающего две колонны, в зоне между колоннами может возникать напряжение на верхней поверхности фундамента, что вызовет необходимость армирования верхнего слоя.

Отличным способом проверки таких типов фундаментов, поддерживающих многоскатные колонны или стены, является использование программного обеспечения МКЭ, такого как RAM Concept. Чтобы увидеть пошаговое руководство по проектированию оснований/фундаментов с использованием концепции RAM, ознакомьтесь с ЭТОЙ статьей.

В Австралийском стандарте бетона AS 3600 нужно пройти небольшое путешествие, чтобы подтвердить, что армирование верхней поверхности изолированного фундамента не требуется. Давайте вместе пройдем это путешествие (другие конкретные коды очень похожи)…

Первая станция в пути должна обратиться к Главе 21, которая называется «Плиты на грунте, тротуары и фундаменты». Это очень короткая глава (одна страница). Пункт 21.3.1 отсылает нас к главе 9 для проектирования и детализации усиленного фундамента (это глава о плитах в AS3600).

Теперь мы подходим к главе 9 (проектирование плит) в AS3600 и обращаемся к разделу о борьбе с трещинами (в нем обычно излагаются минимальные требования к армированию для борьбы с трещинами в плитах). Этот пункт находится в разделе 9.5.1

Самая важная часть этого пункта, которая позволяет удалить верхнюю арматуру в вашем изолированном фундаменте, выделена желтым цветом выше. В этом первом предложении излагается цель раздела правил по борьбе с растрескиванием…

Растрескивание должно быть ограничено до такой степени, чтобы не ухудшать долговечность или пригодность плиты к эксплуатации как с точки зрения функции, так и внешнего вида.

Давайте определим ключевые моменты, изложенные в этом предложении, и обсудим требования, когда речь идет о применении фундамента (не плиты):

  • Внешний вид (удобство обслуживания): Одним из требований к удобству обслуживания является внешний вид. Если плита треснула и будет видна широкой публике, это может вызвать тревогу и свидетельствовать о том, что конструкция работает неадекватно. Это также может не соответствовать архитектурному замыслу сооружения. Однако в случае заглубленного изолированного фундамента никто, скорее всего, не увидит, треснул ли фундамент или нет.
  • Функция: Если во время строительства в фундаменте образовались усадочные трещины, эти трещины вскоре закроются, когда фундамент будет нагружен из-за того, что верхняя поверхность остается сжатой, а нижняя — растянутой.
  • Долговечность: Аналогично комментариям выше, любые трещины на верхней поверхности закрываются по мере нагрузки на фундамент. Кроме того, поскольку мы заинтересованы в защите нижней арматуры от коррозии (стержней, которые способствуют прочности фундамента на изгиб), покрытия от этих стержней до верхней части фундамента будет более чем достаточно для защиты от коррозии в соответствии с нормами. .

Далее в этом пункте применяются два требования (a) и (b), которые необходимо выполнить. Пункт (b) говорит сам за себя, пункт (a) относится к пункту 9.1.1…

Этот пункт возвращает вас к главе 8 (конструкция балок). Единственным пунктом между 8.1.1 и 8.1.8, который влияет на минимальные требования прочности, является пункт 8. 1.6. Этот пункт требует небольшого толкования, чтобы оправдать удаление верхнего армирования от изолированного фундамента…

Первое предложение начинается с упоминания «критических участков». Согласно принципам строительной инженерии, верхний слой арматуры в изолированном фундаменте не считается критически растянутым, если он постоянно находится в сжатом состоянии.

Пункт завершается словами о том, что от пункта можно полностью отказаться, если будет продемонстрировано, что:

  • Несоблюдение этого пункта не приведет к внезапному обрушению
  • Несоблюдение этого пункта не приведет к снижению разрушающей нагрузки

В обоих случаях отсутствие верхнего слоя арматурной стали в изолированном фундаменте с верхним слоем, находящимся в сжатом состоянии, не вызовет внезапного обрушения и не снизит разрушающую нагрузку. Однако этот пункт определенно должен быть выполнен для требований к усилению днища!!

Нравится:

Нравится Загрузка. ..

Чертежи инструкций по строительству. Раздел B: Бетонная конструкция

Строительные чертежи. Раздел B: Бетонная конструкция

Карибское бедствие
Проект смягчения последствий
Осуществляется Организацией американских государств
Отдел устойчивого развития и окружающей среды
для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

Введение | Раздел
А | Раздел Б| Раздел С | Раздел D
| Раздел Е | Раздел F  | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел Б | Раздел С |
Секции D-G

Рисунок B-1 : Допустимое расположение ленточных фундаментов

Все наружные стены и внутренние несущие стены должны опираться на усиленные
бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под
стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое
грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески,
мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов.
под землей, ее мощность не менее 9″и его ширина не менее 24″ или
минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где
в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть
увеличен до минимума 2 6 дюймов



Рисунок B-2 : Типовая деталь фундамента

Когда отдельные железобетонные колонны или колонны из бетонных блоков
используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и
толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть
стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.



Рисунок B-3 : Армирование ленточных фундаментов

Усиление фундамента необходимо для обеспечения непрерывности
структура. Это особенно важно в случае плохого грунта или при
здание может быть подвержено землетрясению. Предполагается, что армирование
деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы
фундаментов минимальное армирование должно состоять из 2-х стержней № 4 («»), уложенных
продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.



Рисунок B-4 : Бетонный пол в деревянной конструкции



Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с
Деревянное строительство

Приемлемое устройство фундамента небольшого деревянного дома
с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для
достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина
Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром.
их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию,
и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.



Рисунок B-6 : Типовые детали кирпичной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и
их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен
и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a
минимальная толщина 1″. Наружные стены лучше строить толщиной 8″.
бетонный блок. Ненесущие перегородки можно соорудить из блоков с
номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими
вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. это
нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и
перекрестки. Дверные и оконные косяки должны быть усилены.

Рекомендуемая минимальная арматура для конструкции из бетонных блоков
выглядит следующим образом:

    1. Стержни диаметром 4 дюйма на углах по вертикали.
    2. Стержни диаметром 2 дюйма на стыках по вертикали.
    3. Стержни диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальной стены используйте стержни Dur-o-waL (или аналогичные) или стержни.
      каждый второй курс следующим образом:

      5. Блоки 4 дюйма 1 бар
      6-дюймовые блоки 2 стержня
      8-дюймовые блоки 2 стержня

    5. Для армирования вертикальной стены используйте стержни, расположенные следующим образом:

      6. 4-дюймовые блоки 32
      6-дюймовые блоки 24
      8-дюймовые блоки 16

Рисунок B-7 : Деталь бетонной колонны

Столбцы должны иметь минимальные размеры 8 x 8 дюймов и могут быть
образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других.
Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на
6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью
высота до поясного хода (кольцевой балки) у каждого дверного косяка.



Рисунок B-8 : Альтернативные варианты расположения фундамента для блочной кладки

Этот железобетонный фундамент выполнен монолитно с
плита перекрытия. Состоит из серии плитных утолщений под стены с
минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо
уплотненный гранулированный материал.



Рисунок B-9: Деталь плиты перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра
стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм.
Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.



Рисунок B-10 : Альтернативная деталь плиты перекрытия

Висячая железобетонная плита привязана к внешней
балка на уровне пола. Важна верхняя (стальная) арматура. Главный
арматура должна быть порядка «диаметра в центрах 9 дюймов», а
распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.



Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках.
столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии.
Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры.
столбец.



Рисунок B-12 : Армирование подвесных плит

Изгиб и фиксация арматуры должны выполняться квалифицированными мастерами.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-13 : Устройство усиления для
Подвесные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными мастерами.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-14 : Устройство усиления для
Подвесные консольные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными мастерами.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-15 : Устройство усиления для
Подвесные лестницы



Введение | Раздел А
| Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G



7 советов по фундаменту гаража, которые вы должны знать о

Строительство бетонного фундамента для вашего гаража играет решающую роль в сроке службы гаража. Фундамент гаража обычно делается из бетонных блоков и заливается бетоном. Это самый важный ключ к поддержанию структурной целостности гаража. Это может показаться большой дополнительной работой, но строительство гаража на хорошем фундаменте предотвращает многие проблемы и обеспечивает надежное использование гаража десятилетиями. К сожалению, проблемы с фундаментом не всегда сразу бросаются в глаза, особенно если вы не намерены их проверять. Лучший способ избежать будущих проблем с фундаментом гаража — правильно установить его при строительстве гаража! Большинство домовладельцев предпочитают нанимать специалистов по подготовке площадки, которые имеют опыт и точные знания о фундаментах, вместо того, чтобы пытаться построить фундамент для гаража своими руками. Вот несколько полезных советов, которые должен знать каждый владелец гаража, прежде чем строить свой гараж.

Содержание

1. Подготовка почвы для основания гаража

Основная угроза фундаменту вашего гаража исходит не от того, что строится или монтируется наверху, а от того, что может двигаться внизу. Грунт, на котором вы строите бетонный фундамент, должен быть плотным и ухоженным, чтобы получить наилучшие результаты бетонного фундамента. Если грунт или основание под фундаментом оседают или перемещаются, в результате могут образоваться зазоры или трещины в фундаменте.

Хорошая подготовка участка под застройку начинается с удаления верхнего слоя почвы. После этого выкапывается траншея для заливки железобетонных цоколей. В большинстве районов Соединенных Штатов нижние колонтитулы гаражей обычно выкапывают на 36 дюймов ниже окончательного уровня. Размер нижнего колонтитула обычно составляет 20 дюймов в ширину и 8 дюймов в глубину. Если вашему поселку требуется что-то другое, это будет сделано в соответствии с требованиями вашего муниципалитета. Когда вы предпринимаете шаги по подготовке почвы, вы ограничиваете риск оседания грунта, вызывающего трещины в фундаменте вашего гаража.

2. Пароизоляция для бетонного фундамента

После заполнения внутренней части фундамента чистым камнем толщиной не менее 4 дюймов на ¾ дюйма по всему фундаменту рекомендуется добавить пароизоляцию для предотвращения конденсации на пол в вашем гараже. Пластиковый пароизоляционный материал толщиной 6 мил является типичным материалом.

Пароизоляция обычно представляет собой листы пластика. Это недорогая страховка от проникновения воды через пористый бетон. Предотвращает повреждение предметов, размещенных на полу гаража. Пароизоляция фундамента гаража изготавливается специально для использования под бетоном.

3. Выбор правильной смеси для фундамента

Фундамент гаража должен иметь толщину не менее четырех дюймов, если он установлен на хорошей почве. Возможно, потребуется сделать его толще, если в гараже будет размещаться необычно тяжелое оборудование. Количество воды, используемой в смеси для фундамента, определяется стандартами. Хотя добавление большего количества воды облегчает заливку, оно также может ослабить основу. Если вы живете в холодном климате, ваша бетонная смесь должна включать воздухововлекающие добавки, которые ограничивают повреждение фундамента в результате сезонных циклов замерзания.

Как правило, при заливке бетонного фундамента гаража вы просто заказываете бетон у местного поставщика бетона в соответствии с рейтингом PSI, требуемым вашими строительными чертежами. Бетонная компания позаботится о точных пропорциях смешивания материалов.

4. Армирование фундамента гаража

Волокно, проволочная сетка или толстая арматура являются важным компонентом бетонного фундамента. В последние годы армирование волокном стало популярным как недорогой продукт, который во многих тестах хорошо сочетается с армированием проволочной сеткой. Волокна обычно смешивают с бетоном для увеличения прочности конструкции и создания более прочного основания. Многие подрядчики, такие как Site Prep , теперь добавляют волокнистую арматуру к каждому бетонному фундаменту гаража, который они заливают.

5. Компенсаторы

Что такое бетонный компенсатор? Компенсационный шов для бетона предназначен для предотвращения случайного растрескивания, задавая заранее определенное место для растрескивания бетонного фундамента. Компенсационные швы обычно размещают в бетонных фундаментах, чтобы предотвратить образование расширяющихся трещин из-за изменения температуры, осадки грунта и движения грунта из-за землетрясений. Бетонные фундаменты расширяются и сжимаются при изменении температуры и влажности. Если это расширение не контролируется должным образом, могут начать появляться трещины, которые могут идти в любом направлении или в нескольких направлениях. По этой причине компенсационные швы играют важную роль при заливке бетонного фундамента.

Деформационные швы должны составлять не менее 25% от общей толщины фундамента. Деформационные швы будут выполняться путем впиливания в затвердевшую бетонную поверхность. Важно понимать, что чем дольше откладывается распиловка, тем выше вероятность образования трещин до завершения распиловки. Например, для заливки толщиной четыре дюйма потребуется вырез в один дюйм глубиной. После заливки бетона будут созданы компенсационные швы.

Бетонный фундамент будет работать очень хорошо, если следовать перечисленным выше соображениям. Обеспечьте успех своего следующего проекта фундамента, потратив некоторое время на то, чтобы узнать больше о бетонных фундаментах.

6. Строительство бетонного фундамента на склоне холма

Существует несколько вариантов строительства гаража на склоне холма, например, выкапывание и закладка фундамента гаража на склоне или надстройка одного конца фундамента гаража. При планировании и строительстве фундамента гаража на склоне обязательно проконсультируйтесь со специалистом. Это будет иметь неоценимое значение для обеспечения того, чтобы уклон не представлял опасности для вашего гаража или его фундамента. Профессиональные консультации на начальном этапе помогут предотвратить возможные осложнения с общим дизайном гаража.

7. Отделка бетонного фундамента

После заливки бетона фундамент необходимо выровнять и выровнять. Компенсационные швы должны быть измерены и вырезаны во влажном бетоне, чтобы обеспечить дополнительную устойчивость к растрескиванию. Рекомендуется сделать это в течение первых 6-18 часов и никогда не откладывать более чем на 24 часа. Тогда бетонный фундамент нужно оставить в покое. не высыхает; он скорее подвергается химическому процессу, в результате которого создается твердая отвержденная масса. По мере застывания бетона обычно используют затирочные машины, чтобы превратить верхнюю часть бетонного фундамента в гладкую поверхность для пола гаража.

Теперь, когда вы знаете основы правильно заложенного фундамента гаража, вы можете сравнить здесь несколько различных стилей бетонного фундамента гаража. Вы также можете посмотреть это видео, чтобы получить наглядный обзор того, как мы устанавливаем бетонные фундаменты в Среднеатлантическом регионе США.

Почему бетон армируют сталью: полное руководство

Железобетон — один из самых распространенных строительных материалов в мире. Однако сам по себе бетон на самом деле намного более хрупок, чем можно было бы ожидать, и вряд ли полезен в каких-либо, кроме очень немногих, ограниченных приложений. Однако при армировании сталью бетон можно использовать для плит, стен, балок, колонн, фундаментов, рам и многого другого.

Бетон устойчив только против сил сжатия и имеет низкую прочность на растяжение и пластичность. Армирующие материалы необходимы для того, чтобы выдерживать сдвигающие и растягивающие усилия бетона. Сталь используется потому, что она хорошо сцепляется с бетоном и расширяется и сжимается из-за температуры с одинаковой скоростью.

Когда вы углубитесь в науку о том, как сталь и бетон ведут себя по отдельности, вы быстро увидите, что их свойства дополняют друг друга таким образом, что они идеально подходят для совместного использования. Их совокупные свойства полезны тем, что делают железобетон удивительным материалом, ответственным за впечатляющие сооружения, такие как плотина Гувера.

Нужно ли армировать бетон сталью?

Бетон выглядит чрезвычайно прочным. По сути, это камень, который вы выращиваете из порошкообразной формулы. В некотором смысле бетон действительно очень прочен, но только если давление применяется в одном определенном направлении. Когда сила прикладывается в любом другом направлении, что чаще всего имеет место в большинстве строительных конструкций, бетон становится на удивление хрупким.

Существует три основных типа напряжения:

  1. сжатие (сжатие),
  2. растяжение (растягивание) и
  3. сдвиг (скольжение по линии или плоскости).

Бетон устойчив к нагрузкам или сжатию, но слаб к растяжению и сдвигу. Сталь, с другой стороны, устойчива ко всем трем видам нагрузки.

  1. Сжатие

Бетон устойчив к силам сжатия. Вот почему это такая мощная база. Еще в древние времена римские строители могли использовать ранние формы бетона (который никак не укреплялся) для таких конструкций, как купола, акведуки, арены и колизеи.

Во всех этих ранних примерах бетон использовался только таким образом, чтобы использовать прочность бетона против сил сжатия. Вес конструкции давил только на бетон, который сжимал бетон вместе и который бетон мог легко поддерживать.

Тот факт, что древние римские сооружения, такие как Колизей и Парфенон, простояли тысячи лет, является свидетельством прочности бетона на сжатие. Даже цилиндр, сделанный из цементной смеси с большим количеством воды, может выдержать давление сжатия в 1000 фунтов (450 кг). Другие смеси могут выдержать еще большее давление.

  1. Натяжение

Натяжение фактически противоположно сжатию в том смысле, что это сила, которая разрывает объект на части. Бетон слаб против сил растяжения, что означает, что он имеет низкую прочность на растяжение.

Когда цилиндр, изготовленный из той же высоководной смеси бетона, описанной выше, был испытан путем подвешивания к нему груза, образец сломался, когда было подвешено около 80 фунтов (36 кг). Это означает, что бетон менее чем на 10 процентов прочнее против сил растяжения, чем против сил сжатия.

Может быть не сразу понятно, почему это проблема для использования бетона в качестве строительного материала. Кажется, это только указывает на то, что бетон нельзя использовать в качестве веревки. Однако, если вы посмотрите на внутренние напряжения в бетоне, вы увидите, что при сжатии часто возникает и растяжение.

Представьте себе горизонтальную бетонную балку, на которую сверху вниз действует давление. Это было бы похоже на ходьбу по бетонному полу второго этажа. В верхней части бетонной балки действует сжимающая сила, так как бетон сжимается. Однако внизу, когда балка изгибается, бетон разрывается силой натяжения. Здесь обычный бетон не работает.

  1. Сдвиг

Бетон также устойчив к силам сдвига, которые заставляют материал двигаться вдоль линии или плоскости. Неармированная бетонная стена разрушилась бы, если бы она испытала слишком большую силу сдвига от:

  • ветра
  • землетрясений
  • напряжения сдвига

прямо на него, например, на основание статуи. Однако современные здания должны выдерживать давление многих типов источников во всех направлениях. Без армирования простой бетон в этих условиях просто не выдержит.

Типы отказов

Когда простой бетон разрушается, это происходит внезапно. В один момент бетон цел, а в следующий момент, когда сила больше, чем бетон может выдержать, он крошится или разбивается на куски. Этот внезапный выход из строя известен как хрупкий режим отказ.

Основным недостатком этого типа отказа является отсутствие визуальных предупреждающих знаков. Если вы не знаете удельную прочность материала и активно не измеряете величину напряжения, приложенного к материалу (условия, которые абсолютно невыполнимы вне лабораторных условий), невозможно предсказать разрушение.

Железобетон, с другой стороны, испытывает пластический режим разрушения. Это означает, что трещины начинают образовываться до полного разрушения бетона. Это связано с тем, что, хотя бетон растянулся больше, чем он может стоять сам по себе, стальная арматура по-прежнему удерживает конструкцию вместе.

Если конструкция подвергается только сжимающим усилиям (например, плита пола), эти трещины могут не иметь большого значения. Если вода не просочится в трещину и не подорвет конструкцию из-за ржавчины арматуры или расширения трещины при замерзании, трещины просто сожмутся при дальнейшем сжатии. В других ситуациях трещины означают необходимость ремонта участка.

Почему используется сталь

Как мы узнали, простой бетон полезен только в очень ограниченных случаях, потому что он прочен против сил сжатия, но слаб против сил растяжения и сдвига. Чтобы быть таким универсальным, бетон должен быть армирован каким-либо материалом, который преодолевает эти недостатки. Сталь используется для армирования бетона чаще, чем любой другой материал.

Причина, по которой сталь используется для армирования бетона, заключается в том, что сталь обладает несколькими свойствами, которые делают ее особенно подходящей для этого применения.

Сталь обладает высокой пластичностью

Пластичность — это мера того, какой деформации может подвергнуться материал, прежде чем он сломается. Бетон имеет очень низкую пластичность. Если скрутить кусок бетона с достаточной силой, он рассыплется у вас в руках. Древесина, например, довольно пластична, ее можно немного согнуть, прежде чем она сломается. Однако сталь очень пластична. Если его согнуть, он просто останется согнутым.

Пластичность стали полезна перед заливкой цемента, потому что ее можно согнуть в любую форму, которая лучше всего поддерживает форму, которую нужно залить. Из-за этого легко создать сетку из арматурной стали любой формы, необходимой для конструкции здания.

Пластичность стали также полезна, если она является компонентом железобетона. Когда к конструкции приложено достаточное усилие, чтобы деформировать ее, бетон может треснуть, но стальная арматура останется неповрежденной в деформированной форме. Часто сталь все еще способна поддерживать конструкцию до тех пор, пока ее не отремонтируют или не заменят.

Бетон и сталь имеют одинаковые коэффициенты теплового расширения

При нагревании твердых тел молекулы внутри материалов движутся быстрее. Эти более активные атомы занимают тем больше места, чем быстрее они движутся, поэтому каждая молекула, а значит, и материал в целом расширяется. Обратное происходит при охлаждении твердого тела. В результате твердые тела расширяются при нагревании и уменьшаются в размерах при охлаждении.

Хотя это справедливо для всех твердых тел, для разных материалов это происходит с разной скоростью. По чрезвычайно удачному совпадению сталь и бетон имеют очень близкие коэффициенты теплового расширения. Это означает, что когда они подвергаются воздействию тепла (или холода), они расширяются (или сжимаются) практически с одинаковой скоростью.

Если бы это было не так, сталь была бы плохим выбором для армирования бетона. Представьте, например, корн-дог. Если бы при приготовлении хот-дог увеличился вдвое, а кукурузный хлеб увеличился лишь немного, то хот-дог быстро прорвался бы через кукурузную муку. И наоборот, если бы кукурузный хлеб расширился быстрее, чем хот-дог, вокруг приготовленного хот-дога образовался бы большой воздушный карман.

Хотя любой из этих сценариев приведет к структурно слабой корн-дог, это не то, что происходит в случае бетона, армированного сталью. Два материала расширяются и сжимаются почти с одинаковой скоростью, обеспечивая прочную связь при любой температуре.

Сталь подвергается той же деформации, что и бетон

Связь между бетоном и сталью настолько прочна, что железобетон действует как новый, более прочный материал, чем просто комбинация бетона и стали. Это еще больше усиливается за счет создания арматуры с множеством гребней, вокруг которых цемент найдет прочную основу по мере высыхания.

Другие причины, по которым используется сталь, включают:

  1. Простота сварки
  2. Легкость переработки
  3. Дешевый и доступный .

1. Сталь легко сваривается

Поскольку железобетон используется во многих различных ситуациях, перед заливкой цемента часто необходимо построить довольно сложные внутренние каркасы из стальной арматуры. Даже если форма не уникальна, размер проекта может потребовать, чтобы длина арматурного стержня была намного больше, чем возможно изготовить.

В этих случаях можно приварить стальную арматуру, чтобы опора была надежно закреплена там, где она необходима. Сталь является одним из наиболее часто свариваемых металлов, так как она легко плавится, не прожигая и не отводя тепло слишком далеко от места сварки. Этот процесс также не оказывает отрицательного влияния на свойства, которые делают его таким хорошим выбором для армирования бетона.

2. Сталь легко перерабатывать

Железобетон рассчитан на долгие годы, что делает его отличным строительным материалом для долговечных конструкций. Однако, когда придет время для деконструкции, вам будет приятно узнать, что его также легко перерабатывать.

При наличии соответствующего оборудования можно легко измельчить железобетон, чтобы отделить стальную арматуру от бетона. Бетон может быть дополнительно измельчен и повторно использован как часть смеси крупных и мелких заполнителей, которые составляют от 60 до 75 процентов цементной смеси. Сталь можно переплавить и преобразовать в новую стальную арматуру для усиления следующего проекта.

3. Сталь дешевая и доступная

Довольно удачно, что металл, который имеет так много полезных свойств для армирования бетона, также недорог и доступен в изобилии. Если бы золото или бриллианты имели все эти совместимые функции, это, вероятно, не было бы столь полезным.

Сталь, однако, легкодоступна по относительно низкой цене.

Бетон с предварительным и постнапряженным напряжением

Каким бы прочным ни был железобетон, он все же может треснуть. Хотя этот пластичный режим разрушения не приводит к немедленному разрушению конструкции (как это произошло бы при хрупком разрушении), это первая фаза разрушительного процесса, известного как «растрескивание».

Когда вода просачивается в трещины в железобетоне, она может повредить структурную целостность здания тремя способами.

1. Поскольку жидкость может заполнить любой карман, в который ей позволено попасть, вода легко просочится и заполнит любые трещины в железобетоне. Если температура упадет ниже 32 градусов по Фаренгейту (0 градусов по Цельсию), он замерзнет.

Когда вода замерзает, она образует структуру из взаимосвязанных кристаллов льда. Эти кристаллы льда занимают больше места, чем молекулы жидкой воды, а это означает, что лед занимает больше места, чем вода. Это означает, что при замерзании вода давит на бетон и еще больше расширяет трещины.

Когда лед тает, трещина становится шире, позволяя большему количеству воды заполнить щель, которая затем замерзает и расширяется еще больше. Этот цикл не только физически раздвигает бетон, но и позволяет все большему количеству воды проникать в структуру, увеличивая количество повреждений, вызванных двумя другими формами повреждений.

2. В конце концов трещины станут достаточно широкими и глубокими, чтобы вода и воздух могли достичь стальной арматуры, встроенной в железобетон. Это воздействие может привести к коррозии арматуры. В присутствии воды кислород воздуха взаимодействует с железом в стали, образуя ржавчину.

Чешуйчатое покрытие на поверхности ржавеющей арматуры не защищает внутренние слои железа от процесса коррозии (подобно тому, как образование слоя патины предотвращает дальнейшую коррозию медных поверхностей), поэтому арматуру можно постоянно разрушается до тех пор, пока не перестанет выдерживать силы натяжения, действующие на конструкцию.

Явным признаком того, что происходит этот тип коррозии, является появление на бетоне коричневых пятен. Этот цвет происходит от частиц ржавчины, которые окрашивают воду в коричневый цвет и стекают через трещины в железобетоне.

3. Когда вода проникает в железобетон, она может изменить баланс pH окружающей среды и вызвать химические реакции внутри бетона. Этот риск усугубляется тем фактом, что на дорожных покрытиях и мостах использование соли для удаления льда с дорог зимой означает, что проникающая вода, скорее всего, будет сильно щелочной.

Эти щелочи в воде могут реагировать с кремнеземом в заполнителях бетона, вызывая образование новых кристаллов. Эти новые кристаллы занимают место и физически раздвигают армированный бетон так же, как это делал замерзающий лед в примере 1. Разница в том, что кристаллы не плавятся, поэтому бетон непрерывно раздвигается.

Очевидно, было бы лучше, если бы железобетон не давал трещин. Однако, поскольку сталь настолько пластична, она будет растягиваться или изгибаться, что приводит к растрескиванию окружающего бетона. Это, конечно, если что-то не делается, чтобы сталь не действовала таким образом.

Предварительно напряженный бетон

Во избежание растрескивания стальную арматуру можно растянуть перед заливкой цемента. Это известно как предварительное напряжение (или предварительное натяжение), потому что оно добавляет силу растяжения к стали до того, как будет сформирован железобетон. Делая это, сталь находится в постоянном состоянии, возвращаясь к своей естественной форме, втягивая окружающий бетон внутрь, создавая силу сжатия.

Сохранение бетона в предварительно напряженном состоянии на самом деле делает его прочнее, потому что бетон устойчив к сжимающим силам. Это что-то вроде мышцы, которая сильнее, когда натянута.

При предварительном напряжении железобетон становится прочнее по двум причинам.

  1. Вероятность образования трещин меньше. Поскольку сталь уже стягивает бетон, ей не разрешается растягиваться так, как если бы сталь не была предварительно напряжена.
  2. Любые образовавшиеся трещины постоянно закрываются силой стали, пытающейся вернуться в свое расслабленное состояние. Это ограничивает количество воды, которая может проникать и разъедать железобетон.

Постнапряженный бетон

Тот же эффект может быть достигнут путем затягивания стали после начала затвердевания бетона. Бетон, кажется, затвердевает в течение нескольких часов, но на самом деле для его полного затвердевания требуется около месяца, и он продолжает твердеть и укрепляться в течение как минимум пяти лет после заливки.

Предварительно напряженный и постнапряженный бетон не только дает меньше трещин, но и настолько прочнее обычного железобетона, что меньшие и более тонкие секции предварительно напряженного или постнапряженного бетона могут выдерживать такую ​​же нагрузку, как и ненапряженный железобетон.

Почему бы просто не использовать сталь?

Когда вы посмотрите на особенности работы железобетона, вы можете начать задаваться вопросом, почему мы вообще используем бетон в этом процессе. Бетон, в конце концов, прочен только против сил сжатия, тогда как сталь сильна против:

  • Сжатие
  • Растяжение
  • Сдвиг

На самом деле сталь в 100-140 раз прочнее бетона.

Обычный бетон сам по себе бесполезен. Только железобетон, и предпочтительно предварительно напряженный (или постнапряженный) бетон, является удивительным строительным материалом, о котором мы думаем, когда представляем себе современную архитектуру. Поскольку бетон на самом деле относительно бесполезен без стальной арматуры, то почему бы просто не строить из стали?

Бетон имеет много преимуществ для строительства, что делает его лучшим строительным материалом, чем просто сталь.

  1. Коррозия
  2. Вес
  3. Стоимость

1. Коррозия

Как мы видели, когда сталь эксплуатируется на воздух, и насыщена. Хотя существуют способы предотвращения этого окисления, они требуют гораздо большего ухода, чем это возможно. Стальную арматуру, например, часто обрабатывают перед заливкой цемента, чтобы защитить ее от непогоды, даже если вскоре ее зальют бетоном. Несмотря на это, как мы видели, он все еще может ржаветь.

Бетон, с другой стороны, достаточно устойчив к коррозии. Сначала должны образоваться трещины, и часто требуется несколько лет проникновения воды, замерзания и повторного замерзания, чтобы нарушить структурную целостность железобетона. Если проводятся регулярные осмотры, это дает достаточно времени для ремонта или замены корродирующей секции.

2. Вес

Сталь очень тяжелая, и ее необходимо доставлять на строительную площадку в полном объеме. Бетон, с другой стороны, примерно на треть плотнее стали, и его можно транспортировать в гораздо более легких составных частях.

Это дает двойную пользу. Первое преимущество – это транспорт. Сталь необходимо будет доставить на строительную площадку, а затем сварить вместе, чтобы сформировать конструкцию. Это было бы очень дорого, так как сталь тяжелая. Бетон, с другой стороны, гораздо легче транспортировать в виде составных частей, затем смешивать и заливать на месте, затвердевая до окончательной формы.

Вторым преимуществом является вес конечной конструкции. Поскольку бетон в три раза плотнее стали (и даже содержит от 5 до 10 процентов захваченного воздуха), общий вес здания из железобетона намного меньше, чем здание, полностью построенное из стали. Железобетон обычно содержит от 1 до 4 процентов стали, поэтому в конечном итоге он весит намного меньше.

3. Стоимость

Сталь, хотя и относительно дешевая и распространенная, намного дороже бетона. Просто имеет смысл армировать бетон сталью, потому что вы можете получить преимущества прочности стали, сохраняя при этом низкую стоимость и простоту использования бетона.

История железобетона

Хотя использование первых форм цемента было задокументировано в древних культурах, насчитывающих много тысячелетий, именно древние римляне представили самую раннюю форму бетона, известную нам сегодня. При добыче известняка для раствора римляне случайно обнаружили на склонах горы Везувий минерал, содержащий кремнезем и глинозем.

При смешивании с известняком и обжиге получается цемент, который, в свою очередь, можно смешать с водой и песком, чтобы получить раствор, более твердый, прочный и более липкий, чем обычный известковый раствор. Эта смесь могла затвердевать как под водой, так и на воздухе, как современный бетон. В 2000 году до нашей эры римляне использовали тип бетона под названием пуццолана, в котором использовался вулканический пепел, для строительства Колизея и Пантеона в Риме.

Затем, примерно с 400 по 1750 г. н.э., нет никаких свидетельств использования бетона. Это фактически стало «темными веками» бетона, которые длились от падения Римской империи до тех пор, пока английский инженер Джон Смитон заново не открыл, как делать «гидравлический» цемент при строительстве маяка в Плимуте, Англия.

Железобетон был изобретен и запатентован французом Жозефом Монье в 1867 г. н.э., но он применил этот метод только для цементирования цветочных горшков. Железобетон не стал широко используемым строительным материалом до тех пор, пока в 1880-х годах не были разработаны витая арматура и предварительно напряженный бетон.

Первая бетонная дорога была залита в 1891 году в Беллефонтейне, штат Огайо. Плотина Гувера, самое большое бетонное сооружение, когда-либо построенное на тот момент, была построена в 1936 году. Американский архитектор Фрэнк Ллойд Райт построил множество культовых бетонных зданий в 1950-е годы. Брутализм, архитектурный стиль, в котором упор делался на открытый бетон, был популярен с 1950-х по 1970-е годы.

Заключение

Бетон — удивительный строительный материал, который был открыт тысячи лет назад, а затем забыт. Это невероятно полезный строительный материал, потому что его можно смешать из порошка для создания каменных структур любой формы.

Однако его полезность ограничена тем фактом, что бетон устойчив только к сжимающим силам и легко крошится под действием растягивающих и сдвигающих сил. Однако, армируя бетон, вы можете создать материал, который намного прочнее, чем его компоненты. Сталь особенно хорошо подходит для армирования, потому что она хорошо сцепляется с бетоном и расширяется с той же скоростью.

В сочетании сталь и бетон образуют новый строительный материал — железобетон. Этот новый материал более полезен, чем любой из его компонентов по отдельности, потому что он сочетает в себе прочность стали с простотой использования и относительно небольшим весом бетона.

Размер стальной арматуры для фундамента здания G+0, G+1, G+2 и G+4

Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4 | размер стальной арматуры для фундамента здания G+0 | диаметр стального стержня арматуры для фундамента здания G+1 | диаметр стального стержня арматуры для фундамента здания G+2 | диаметр стального стержня арматуры для фундамента здания G+3.

Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4

Фундамент фундамента является основной важной частью конструкции вашего здания. Обычно они изготавливаются из бетона со встроенной арматурой (арматурным стержнем), который заливается в выкопанную траншею. Целью фундаментов является поддержка фундамента и предотвращение оседания.

В конечном счете, вся общая нагрузка вашей строительной конструкции приходится на фундамент, от фундамента она безопасно переходит на другой слой грунта, чтобы предотвратить оседание или разрушение конструкции, вам понадобится прочный фундамент из фундаментов. На ум приходят общие вопросы: «Какой размер или диаметр арматурного стержня лучше всего подходит для фундамента вашего здания G+1, G+2 и G+4, некоторые люди путают использование арматуры. Обычно мы используем арматурный стержень размером 10 мм (#3), 12 мм (#4), 16 мм (#5) и 20 мм (#6) для сетчатого стержня прочных оснований.

Фундамент фундамента здания G+0, G+1, G+2 и G+4 обычно закладывается из железобетона, в котором сетчатые стержни, состоящие из основной арматуры и распределительной арматуры, залитой в бетон, повышают прочность бетона на растяжение.

Поскольку бетонная конструкция состоит из смешанной смеси портландцемента, песка, гравия и воды в требуемой пропорции для достижения их заданной прочности на сжатие, она хороша на сжатие, но слаба на растяжение, для повышения прочности бетона на растяжение встроен арматурный стержень. в нем, если бетон армирован сталью, которая известна как железобетон цемента.

Как известно, в разных странах мира есть своя градация, спецификация стали и запись обмеров арматурного проката. Во-первых, помните, что арматура измеряется по-разному в США и Европе. в то время как Соединенные Штаты используют обычную систему измерения США. В Соединенном Королевстве измерения основаны на имперской и метрической системе, и в большинстве других стран мира используется метрическая система.

Арматура представляет собой короткую форму арматурного стержня или стальной арматуры, это стальной стержень или стальная арматура, используемая в качестве натяжного стержня, используемая в железобетонных конструкциях, таких как фундамент, фундамент, колонна, балка и плита домостроения, а также используется в армированной кладке. структуры, такие как подпорная стена и несущая стена. Применяется для повышения прочности бетонной конструкции.

Из этой статьи вы узнали о размерах (диаметре) арматурного стержня или железного стержня для фундамента здания G+0, G+1, G+2 и G+4. Это поможет зрителям лучше понять и легко выбрать наиболее подходящую арматуру в соответствии с требованиями.

В Соединенных Штатах, в соответствии с имперской и американской системой измерения, обычно мы используем номер 3 (# 3), № 4, № 5 до № 6 (# 6) или диаметр от 3/8 дюйма до 3/4 дюйма сталь. арматурный стержень для фундаментов 1-го этажа (Г+0), 2-го этажа (Г+1), 3-го этажа (Г+2) и 4-го этажа (Г+4) здания.

В Индии, в соответствии с метрической системой, обычно мы используем стальной арматурный стержень размером 10 мм, от 12 мм до 16 мм или диаметром для фундаментов 1-го этажа (G+0), 2-го этажа (G+1), 3-го этажа (G+2). ) и 4-й этаж (G+4) здания.

Используя эмпирическую линейку, как правило, диаметр арматуры 10 мм или № 3 на расстоянии 6 дюймов C/C ([email protected]″ C/C из Fe500), используемый для фундамента одноэтажного здания (G+0), 12 мм или №4 ([email protected]″C/C из Fe500) для двухэтажного (G+1) и трехэтажного (G+2) диаметр арматурного стержня 16 мм или №5 ([email protected]″C/C из Fe500) используется для фундамента четырехэтажного (G+3) здания.

Размер стального арматурного стержня для фундамента G+0/ 1-го этажа здания :- мы примем конструкцию G+0 (одноэтажного) жилого дома, используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 10 мм или номер 3 (#3) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен быть минимум 3-4 фута в трапециевидной форме и с использованием бетона марки m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 10мм (№3) арматуры (стальной арматуры) для фундамента 1 этажа/1 этажа/жилого дома G+0.

Размер стального арматурного стержня для фундамента здания G+1/ 2 этажа :- мы примем конструкцию жилого дома G+1 (два этажа), используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 12 мм или номер 4 (#4) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 4 до 5 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундаментов двухэтажных/2-х этажей/жилых домов Г+1.

Размер стального арматурного стержня для фундамента G+2/3-го этажа здания :- мы примем конструкцию G+2 (трехэтажного) жилого дома со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, используем ячеистой сетки 12 мм или номер 4 (#4) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 5 до 6 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундамента трехэтажного/3-го этажа/жилого дома G+2.

Размер стального арматурного стержня для фундамента G+3/4-этажного здания :- мы примем конструкцию G+3 (четырехэтажного) жилого дома со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, используем ячеистой сетки 16 мм или номер 5 (#5) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 6 до 7 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм.

Published by admin
