Среди видов металлического проката арматура строительная занимает особое положение – она всегда пользуется высоким спросом, а потребность в ней не снижается. Это обусловлено ростом рынка жилья и активным строительством объектов промышленного и общественного назначения. Обширная область применения предъявляет ряд требований к арматурным изделиям и предполагает их широкий ассортимент. Об особенностях и видах строительной арматуры пойдет речь в этой статье.

Основное назначение

Строительная монтажная арматура предназначена для изготовления каркасных изделий для усиления бетона, используемого для строительства объектов разного назначения. Как правило, это стержни периодического профиля с разным диаметром.

Объемные и плоские каркасы рассчитывают конструктивно. Их изготавливают из отдельных прутков методом сварки или перевязки проволокой.

Необходимость в использовании арматуры в железобетонных конструкциях обусловлена слабостью бетона к изгибанию и сжатию. Такие нагрузки испытывают плиты перекрытия, стеновые и фундаментные блоки, перемычки и другие конструктивные элементы. Без усиления изделия растрескиваются и разрушаются. Решает проблему каркас – жесткая арматура работает на растяжение и компенсирует разрушающее напряжение в бетоне. Причем располагаются каркасы обязательно в нижней растянутой части, где происходит максимальное деформационное усилие, а также по всему объему для стабилизации и перераспределения нагрузки.

Виды

Широкое применение строительной арматурного проката диктует необходимость в широком ассортименте стержней, чтобы для каждой конструкции по расчетам можно было принять наиболее подходящие заготовки для изготовления каркаса. В соответствии с характеристиками арматуры изделия можно разделить на несколько видов.

По материалу изготовления:

1. Монтажная арматура из стали разного качества наиболее распространённая и известная. Для изготовления используют высокоуглеродистую и низколегированную сталь.
2. Строительная арматура из композитов – сравнительно новое армирующее изделие для бетонных конструкций. Это прутки из базальта, стеклопластики и углеводорода с полимерами. Они близки по характеристикам к металлическим изделиям, во многих случаях служат достойной заменой стальному каркасу.

Поперечное сечение арматуры в основе круглое, поверхность прутка может быть двух типов:

• Ребристая. Такая перераспределяет нагрузку в бетонной конструкции.
• Гладкая служит в качестве перевязочного изделия для изготовления каркаса. Стержни без рельефа также могут быть использованы в качестве перераспределяющего каркаса, тогда их концы загибают для предотвращения выскальзывания.

По условиям применения:

• Ненапрягаемая – это обычная жесткая арматура, из которой вяжут каркас и устанавливают его в форму опалубки перед заливкой раствора. Используется для усиления изделий, предназначенных для эксплуатации в нормальных условиях.
• Напрягаемую арматуру предварительно растягивают на заводских установках, где и происходит формовка конструкций. Такие используют в условиях повышенных изгибающих нагрузок: перекрытия в производственных помещениях, общественных зданиях с широкими пролетами между несущими стенами и т.д.

По функциональному назначению строительная арматура может быть:

• Продольная предотвращает образование трещин в зонах растяжения – обычно в нижней части железобетонных изделий;
• Поперечная жесткая арматура располагается в зоне сжатия.

Классы и маркировка строительной арматуры

Использование арматуры в строительстве осуществляется согласно требованиям, которые определены конструктивно. Специалисты рассчитывают конструкции и принимают стержни с маркировкой, содержащей необходимые сведения об армирующем изделии.

Классы – это обозначение параметров не самого стержня, а стали, из которой он изготовлен. По этому признаку строительная арматура условно делится на 3 класса:

• А – марка обычной горячекатаной или холоднотянутой стержневой стали;
• Ат – термически обработанная (усиленная) сталь;
• Ас – сталь может быть собрана в каркас посредством сварки;
• Ак – коррозионностойкая с защитным покрытием (оцинкованная или гальванизированная).

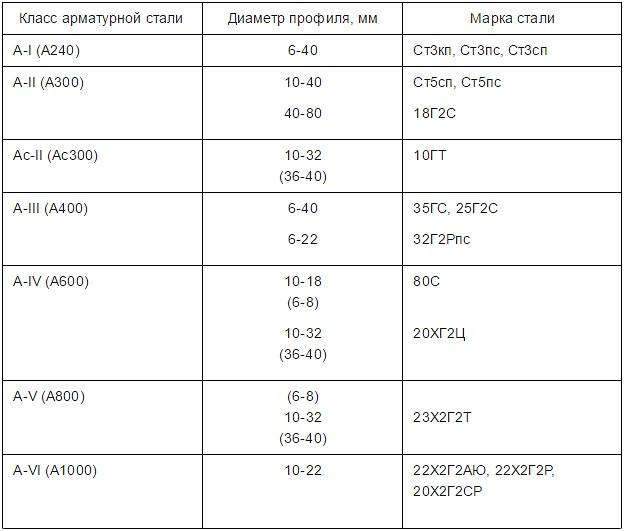

Стержневая горячекатаная арматура в обозначении содержит цифровой индекс. Общая маркировка содержит некоторые свойства металлических изделий:

* обозначение/маркировка старого и нового образцов.

Технические характеристики строительной арматуры

ГОСТ 5781-82 определяет основные технические требования к арматуре каждого класса (таблица 8):

**с – толщина отправки, d – диаметр стержня.

Строительная длина стержней по ГОСТ от 6 до 12 метров. Документ также регламентирует состав сталей для изготовления строительных стержней и другие их свойства.

Для удобства различия прутьев их концы окрашивают в разные цвета:

• А-IV – красные;
• A-V – красные и зеленые;
• A-VI – красные и синие.

Сортамент арматуры

ГОСТ 5781-82 содержит условный сортамент каркасной арматуры (таблица 1):

Теоретическая масса изделий может меняться – она зависит от марки используемого сплава и имеет погрешность, обычно в указанном диапазоне.

Калькулятор

Вес арматуры © metcalc.ru

Резюме

Арматура в железобетонных конструкциях – важный элемент, к выбору которого всегда подходят основательно, ведь в итоге определяется срок службы конструкций и зданий, а значит, безопасность людей. Разобраться в ассортименте изделий для новичка непросто, это удел профессионалов. При желании самостоятельно освоить этот вопрос, обратите внимание на регламентирующий ГОСТ – в нем содержится вся необходимая информация о выборе, хранении и монтаже строительной арматуры.
