Маркировка кругов алмазных шлифовальных: Маркировка алмазных кругов — расшифровка, классификация, виды

Маркировка алмазных кругов — расшифровка, классификация, виды

Алмазные шлифовальные круги считаются самыми популярными и качественными среди современных суперабразивов. Алмазы являются одними из самых твердых материалов в природе, поэтому они подходят для работы даже с самыми твердыми материалами. Известные производители выпускают качественные алмазные шлифовальные круги с высокой производительностью, точностью и долговечностью.

Алмазные шлифовальные круги популярны за счет того, что при изготовлении их режущей части добавляют алмазную крошку. Отобранные алмазные частицы обладают превосходной прочностью и могут гарантировать отличную производительность шлифовальному диску.

Алмазные шлифованые круги активно применяются для обработки твердосплавных материалов и драгоценностей. Алмазную поверхность можно затачивать и даже восстанавливать, поэтому такие диски относятся к категории долговечных инструментов.

Где применяют алмазные шлифовальные круги?

Алмазные круги для болгарки приходят на помощь даже в тех случаях, когда другие диски просто не могут справиться с обработкой или резкой сверхпрочного материала. За счет использования алмазных шлифовальных кругов удается в разы уменьшить трудоемкость работы с инструментом и повысить эффективность обработки.

После обработки с помощью инструмента поверхность получается гладкой и ровной, без дефектов. Она практически не поддается образованию трещин и сколов. Алмазные диски высоко ценятся при обработке оптических приборов, при изготовлении посуды, изделий из хрусталя и других работ с помощью инструментов.

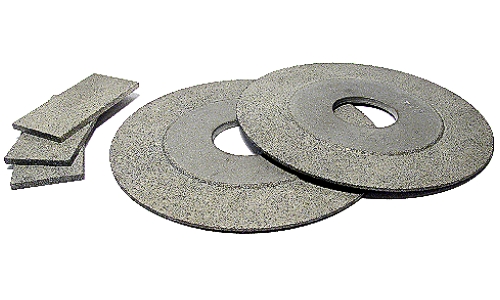

Алмазные круги состоят из трех основных компонентов. Небольшие блоки алмазного материала под названием «сегменты» крепятся с помощью «припоя» к вращающемуся колесу, известному как «пластина» или «чаша». В «чаше» есть специальные отверстия, отвечающие за вентиляцию воздуха. Пластины имеют ряд блоков, называемых «сегментами», прикрепленных к ним с помощью высокотемпературного припоя. Эти сегменты являются конструктивным элементом диска, который выполняет шлифование. Когда сегменты полностью изнашиваются, использовать алмазный круг для выполнения задач не удастся. В этом случае нужно будет заменить алмазный круг.

Отличия алмазных шлифовальных кругов

Выделяют несколько параметров, которые определяют технические особенности инструментов. Между собой алмазные круги отличаются следующими характеристиками:

• площадь поверхности;
• форма сегмента;
• зернистость;
• тип связки.

Общая площадь поверхности сегментов, прикрепленных к колесу, обычно определяет уровень агрессии или скорости. Если вы измерите площадь поперечного сечения каждого сегмента и умножаете ее на количество сегментов, вы рассчитаете общую площадь поверхности. Чем больше цифра, тем менее медленным будет вращение шлифовального круга. При уменьшении площади поверхности получаем более агрессивную реакцию. По мере уменьшения общей площади поверхности сегментов будет больше царапин. Агрессивные алмазные круги не могут обеспечить гладкую поверхность.

Форма сегмента может влиять на агрессивность диска, а также на характеристики рассеивания. Обычно сегменты с более острыми передними кромками обеспечивают большую агрессивность, а конические формы обеспечивают лучшую дисперсию при ориентации в правильном направлении. Все это в совокупности обеспечивает превосходную скорость движения шлифовального круга. Степень воздействия алмаза на остроту будет зависеть от твердости поверхности. Если поверхность твердая, алмаз быстро затупится и потребует постоянного скалывания, чтобы обеспечить его остроту. Мягкое соединение идеально подходит для твердого бетона. Конечно, недостатком необходимости быстрого экспонирования алмаза является повышенный уровень износа. Если же поверхность мягкая или очень зернистая, увеличивается скорость износа диска. Получается, что алмазный круг раскалывается до момента своего притупления.

Выделяют три типа связок: металлический, керамический и органический. В роли наполнителей выступают графитовые порошки, карбид бора или глинозема. Алмазные диски с металлической связкой имеют улучшенную прочность, способны долго сохранять свою форму, отличаются достойным сроком эксплуатации. Такие алмазные круги применяют для предварительной обработки (не итоговый вариант). На выходе получается 9-й класс шероховатости. Чаще всего наполнители с таким типом связок не используются. Примечательными особенностями алмазных кругов считаются: повышенная твердость, производительность, термостойкость.

В случае с органическими связками подразумевается добавление наполнителей, которые обеспечивают высокую твердость, производительность, интенсивность работы. После шлифовки получается 11-12 класс шероховатости. Органические связки считаются потребительными, поскольку в 3 раза больше расходуют алмазов по сравнению с дисками с металлическим типом связки.

Керамическая связка подразумевает наличие алмазоникилеевого покрытия. Оно может быть нанесено даже в несколько слоев. Алмазная кромка выступает над связкой, поэтому удается надежно зафиксировать ее. Керамическую связку применяют при изготовлении дисков для создания сверхточной режущей части. Такие диски для инструментов доступные по цене и востребованы на рынке.

Зернистость алмазных дисков

Показатель зернистости играет решающую роль в скорости удаления заготовки и получения результатов резки. На срок службы угловой шлифовальной машины также влияет показатель зернистости. Благодаря большому выбору синтетических абразивных зерен в сочетании с различными типами связок качество болгарки может быть оптимально адаптировано к процессу шлифовки.

Для шлифовальных машин на синтетической смоле в основном используются никелированные абразивные зерна. Специальные процессы нанесения покрытия обеспечивают возможность адгезии, что благоприятно отображается на теплопроводности. Чтобы удовлетворить различные требования к измельчению, существует большое количество размеров зерна.

Зернистость – это показатель, определяющий чистоту поверхности обработанного металла, износ диска, количество материала, который удается снять за один ход диска. Показатели и стандарты зернистости фиксируются в ГОСТе. Виды зернистости подбираются в соответствии с обрабатываемым материалом, результат, которого вы хотите достичь, степень шероховатости металла после шлифовки.

Меньший показатель зернистости предполагает более чистую поверхность. Параллельно происходит прижигание поверхности, что не всегда нужно. Поэтому, перед началом работ нужно расставить приоритеты и принять решение по зернистости алмазного диска.

Шлифовка бетона алмазным диском: пошаговое руководство для вашего инструмента

Шлифовка бетона с помощью электрического инструмента подразумевает процесс удаления заусениц, загрязнений и сыпучих материалов с бетонной поверхности с помощью шлифовальной машины. При шлифовании бетона скрепление алмазных чашечных колец обычно должно быть противоположным бетону, то есть использовать мягкое соединение на твердом бетоне и твердое соединение на мягком бетоне. Используйте более крупную алмазную крошку для более быстрого удаления бетона и для более твердого бетона.

При шлифовании твердого бетона не образуется много пыли, обычно он мягкий и неабразивный. Алмазы режутся, притупляются и ломаются, как обычно.

Если использовать алмазные диски с высокой зернистостью, тогда увеличивается количество пыли. Также можно уменьшить площадь поверхности с меньшим количеством сегментов. При шлифовании мягкого бетона обычно образуется достаточное количество абразивной пыли, которая изнашивает связку и притупляет алмазный диск. Это часто приводит к быстрому износу шлифовального круга, поэтому приходится избавляться от пыли.

При работе с алмазными кругами для болгарки важно контролировать состояние диска. Он не должен перегреваться, поскольку это может привести к замедлению работы инструмента. Если вы неправильно подобрали диск под конкретный материал, тоже столкнетесь с проблемой. Это может обернуться не только износом диска, но и опасностью для вашего здоровья.

Для шлифовки бетонной поверхности нужно выполнить несколько шагов:

1. Изучаем особенности поверхности. Алмазный диск подходит для тонких слоев неагрессивного покрытия.
2. Выполняем зачистку поверхности перед шлифовкой. Для получения максимально гладкой поверхности нужно будет несколько раз шлифовать бетон.
3. Под конкретный пол выбираем подходящий алмазный круг.

Чтобы правильно выбрать алмазных диск, учитываем зернистость, вид связки, форму сегментов. Что касается показателя зернистости, который, по сути, означает размер алмаза в связке, он бывает крупным (16-40 зерен), средним (70-80 зерен), мелким (140-150 зерен). Лучше всего начать с крупной крошки, с помощью которой удастся выровнять неровности на бетонной поверхности.

Тип связки определяет материал, который удерживает алмазы на месте. Твердое соединение лучше всего при работе с абразивными материалами, такими как мягкий бетон или дорожное покрытие, поврежденное дождем. Средняя связь может плохо работать с твердыми материалами, но быстрее истирается на абразивных материалах. Мягкие связки идеально подходят для твердых материалов, потому что они быстро стираются, обнажая слой алмаза для шлифования поверхности.

Форма сегментов определяется типом поверхности, на котором вы планируете работать. Например, квадратные сегменты имеют длинную переднюю кромку, поэтому идеально подходят для неровного бетона. Алмазы с круглой головкой имеют тонкий передний край, поэтому идеально подходят для дальнейшего разглаживания. Не забывайте и о правильном выборе шлифовальной машины.

Маркировки алмазного диска: что означает

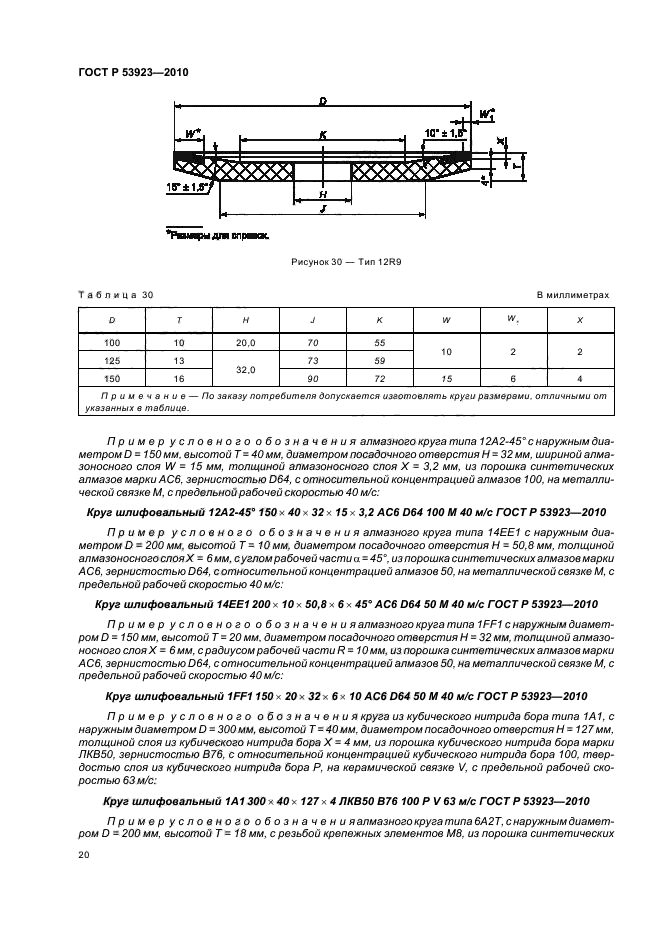

Стандарты качества зафиксированы в ГОСТах. Существуют и другие международные документы, регламентирующие технические особенности шлифовальных алмазных кругов. Если ориентироваться на ГОСТ, на конкретном примере рассмотрим специфику маркировки алмазных кругов.

Например, 12А2-30 (АЧК) 120x15x5x28 AC3 140/110 B2-01 100%:

• речь идет об алмазном круге с конической чашей под уклоном 30 градусов;
• наружный диаметр диска составляет 120 мм;
• 15 – это ширина алмазного слоя, режущей части;
• 28 – показатель посадки;
• AC3 – синтетический круг с показателем зернистости алмазного диска 3;
• 140/110 – соотношение алмазного порошка;
• B2-01 – органическая связка;
• 100% — процентное соотношение алмазной крошки в режущей части.

В таблице отображена маркировка алмазных кругов

Как выбрать шлифовальный алмазный круг?

Для достижения поставленных целей и получения отличных результатов по шлифовке поверхности или резки металла, нужно грамотно подойти к вопросу выбора диска. Обратите внимание на следующие факторы, которые помогут принять правильное решение:

1. Выбор кругов в зависимости от типа поверхности. Если вам нужно обработать углеродистую или легированную сталь, лучше всего подойдут алмазные круги из оксида алюминия. Если предстоит работать с прочными материалами, тогда останавливаемся на алмазных покрытиях, которые способны отшлифовать даже самые прочные поверхности. Для цветных металлов, большинства чугунов, неметаллических и цементированных карбидов подходит состав из карбида кремния.
2. Учитываем зернистость. Алмазные диски с мелким зерном используем для твердых материалов и алмазные круги с грубым зерном — для мягких и пластичных материалов.
3. Особенности шлифования. Определяем степень точности, отделки, количество материала, который нужно будет обработать. Тонкую отделку проще всего получать с мелким зерном и шлифовальными алмазными кругами с резиноидными или шеллаковыми связями.
4. Вибрация влияет на качество получаемой детали, а также на характеристики шлифовального круга.
5. Скорость и максимально допустимое количество оборотов. Скорость диска влияет на сцепление и уклон, выбранный для данного круга.
6. Давление измельчения — это скорость подачи, используемая во время операции измельчения; это влияет на комплектацию круга. По мере увеличения давления шлифования должны использоваться более жесткие алмазные круги.

Таблица. Основные виды корпусов

Твердость, класс точности и неуравновешенности

Твердость алмазного шлифовального диска не зависит от самого алмазного покрытия. Это критерий, обозначающий прочность круга при соприкосновении диска с поверхностью. На показатель твердость влияет зернистость, тип связки, метод производства диска.

Таблица: Твердость алмазных дисков. Виды операций

Твердость определяет способность алмазного диска к возможности заточки. Насколько материал может самостоятельность заточиться после разлома или разрушения. Если диск проявляет отличные режущие способности даже после такой манипуляции, это говорит о средней твердости круга. Если же диск очень твердый, тогда заточки достичь тяжелее.

По ГОСТу всего различают 8 видов твердости. Классификация видов – от весьма мягких до чрезвычайно твердых видов. При выборе алмазных кругов на тип твердости обращают внимание в зависимости от назначения диска и материала, с которым вы будете работать. Также берется во внимание рекомендуемая точность шлифовки и тип инструмента. Если вы неправильно выбрали диск или используете некачественный алмазных материал, возможно появление трещин и высокий износ алмазных кругов. Повышенная твердость подходит в случаях, если нужно достичь высокой точности и определенной конфигурации при шлифовании материала. Вид шлифовки всухую считается менее твердым, чем при использовании охлаждающих жидкостей.

Точность определяется тремя видами – Б, А и АА. Шлифовальные диски класса А применяются для выполнения качественных и максимально точных работ с помощью электрических инструментов. Если работаем с черновыми вариантами или работа не требует особой ответственности, тогда можно применить инструменты класса Б. Класс АА – это сверхточные диски с однородным зерновым составом с высоким показателем уравновешенности. Для изготовления таких алмазных кругов используют высококачественные материалы.

Показатель неуравновешенности бывает четырех видов – от  1 класса до 4.  Он зависит от ряда факторов, включая качество алмазной кромки, равномерность абразивной массы, типа изготовления. При шлифовке с применением жидкости алмазный круг меньше изнашивания и уменьшаются риски термических повреждений. Охлаждающими эмульсиями выступают: вода, масло, содовый раствор.

Маркировка шлифовальных кругов: расшифровка | Советы по ремонту дома и квартиры своими руками

Статья подготовлена при поддержке экспертов компании ДиамМаркет — товары для обработки камня.

Шлифовальный диск – один из видов абразивного инструмента наряду с головками, сегментами, брусками, абразивными лентами и шлифшкурками, активно применяемый для обработки различного рода поверхностей. Абразивами, используемыми для изготовления шлифкругов, являются прочные, высокотвердые вещества: алмаз, корунд, кварц, а также искусственные материалы – электрокорунд, синтетические алмазы, карбид кремния и бора и прочие. Зерна этих веществ подвергают механической обработке поверхность  других материалов, в плане назначения их можно сравнить с зубьями обычной пилы, но расположенные не по краям, а по периметру диска. Шлифовальные круги применяются для обработки многих материалов: углеродистой стали, стекла, пластика, бронзы, кованого железа и цветных металлов. Кроме того, они применяются в инструментах для резки кирпича, камня, керамической плитки, гипсокартона.

Классификация

Непрофессиональная классификация, знакомая многим, разделяет шлифовальные круги на следующие типы:

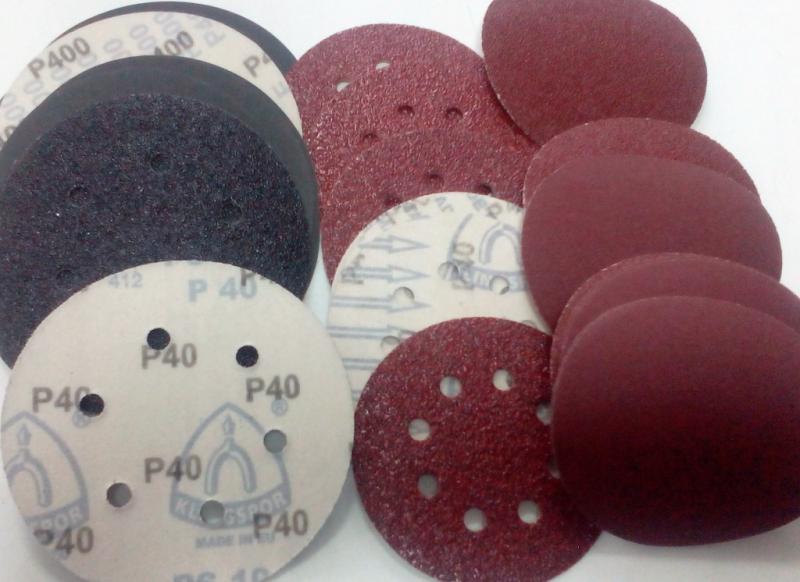

• Диски с так называемой «липучкой» — специальной тканью, которая нанесена на шлифбумагу.
• Лепестковые круги – имеют поверхность из абразивного материала, расположенного в виде веерного наложения слоев. Они очень прочные, обеспечивают ровную поверхность после обработки, чаще всего применяются для шлифовки труб или деревянных поверхностей.
• Фибровые диски, состоящие из вулканизированной бумаги с многослойной структурой. На станок они крепятся с помощью опорной тарелки с необходимым сечением. Применяются фибровые диски для зачистки металлических, деревянных, стальных изделий.
• Алмазные круги, применяемые для финальной обработки. Как правило, имеют небольшую прочность.

Маркировка шлифовальных кругов

Качественные характеристики абразивных кругов регламентируются ГОСТами, нормативами и техническими условиями. Каждый из шлифкругов имеет свою маркировку по следующим характеристикам:

1. Шлифматериал
2. Величина диска
3. Размер зерен
4. Тип диска
5. Степень твердости
6. Связующее вещество
7. Класс неустойчивости
8. Структура
9. Сегменты
10. Оптимальная скорость вращения

Для расшифровки этих пунктов, необходимо рассмотреть маркировку шлифовальных кругов более подробно.

Тип шлифующего абразива

Наиболее часто маркировка абразивных кругов по типу материала встречается следующая:

• Электрокорунд

Маркировка 12А,13А,14А,15А,16А: электрокорунд нормальный (материал с высокой теплостойкостью, хорошей сцепляемостью со связующим веществом,  механически прочными зернами). Применяется для обработки кованого железа, чугуна, стали, бронзы, хромированной стали.

22А,23А,24А,25А: электрокорунд белый (более однородный, чем тип 14А, более твердый, с острыми кромками, имеет свойство самозатачиваться, обеспечивает более однородную поверхность обрабатываемого материала). Применяется для заточки и шлифования инструментальной стали, тонкостенных деталей и инструментов, а также отделочной и финишной обработки.

Маркировка абразивных кругов

32А,33А,34А: электрокорунд хромистый.

37А: электрокорунд титанистый.

38А: циркониевый. Чем выше маркировка, тем выше прочность дисков.

• Карбид кремния

Маркировка 52-55С: карбид кремния черный (обладает повышенной твердостью по сравнению с предыдущим типом абразива, и хрупкостью). Применяются для полировки чугунных, гранитных, фарфоровых, кремниевых, керамических, стеклянных поверхностей, а также вязких алюминиевых, медных, резиновых материалов, изделий из жаропрочной стали.

Маркировка 62С,63С,64С: карбид кремния зеленый. Отличается от черного большей хрупкостью.

• Эльбор

Маркировка CBN, КНБ, кубонит, боразон: обладает прочностью алмаза, но большей термостойкостью.

• Алмаз

Маркировка алмазных кругов: АС2 (обычной прочности), АС4 (повышенной прочности),АС6 (высокой прочности), АС32 (монокристаллы), АС50, АРБ1, АРК4, АРС3. Обладают самой высокой износостойкостью, прочностью, низкой хрупкостью. Применение алмазных кругов находит себя в обработке хрупких и высокотвердых сплавов (чугуна, керамики, кремния, оптического стекла), а также финишного шлифования, резки, заточки твердосплавных инструментов.

Шлифовальные круги, зернистость (маркировка)

Такая характеристика, как зернистость, определяет гладкость обрабатываемой поверхности. Величина зерна шлифовального диска определяет его изнашиваемость,  толщину снимаемого слоя металла за один проход и т.д. Чем меньше значение одного зерна, тем более гладкой и чистой получится обрабатываемая поверхность.

Размер зерен определяет маркировку дисков:

• Шлифзерно: размер фракции составляет от №200 до №16
• Шлифпорошок: №№12-4
• Микрошлифпорошок: М63-М14
• Тонкий микрошлифпорошок: М10-М5.

Единицы измерения зернистости приведены в мкм. Маркировка алмазных шлифовальных кругов, точнее, тип их зернистости, обозначается другим способом (через дробь верхнего и нижнего значения).

Маркировка зернистости шлифовальных кругов

Размер кругов

Размеры дисков регламентируются ГОСТом 2424-75. Маркировка D  — это числовое обозначение внешнего диаметра, d – внутреннего диаметра, h – высоты (ширины). Наружный диаметр может варьироваться в диапазоне 3-1100 мм, внутренний – от 1,0 до 305 мм, а высота – от 0,18 мм до 250 мм.

Класс неустойчивости (неуравновешенности)

Существует обозначение четырех классов неуравновешенности (от 1 до 4), т.е. допустимых значений отклонения диска от статического баланса. Класс неуравновешенности обозначает отношение массы абразивного диска к точности его геометрической формы. Поэтому часто маркировка неуравновешенности и точности указываются рядом. Класс точности А используется для работы на высокоточном оборудовании, класс Б является более универсальным, АА – диски идеальной формы и геометрии из абразива очень высокого качества.

Структура

Плотность структуры обозначается в зависимости от соотношения количества зерен абразива на объем диска. Чем больше абразива на единицу объема шлифкруга, тем плотнее его структура. Если производится заточка инструмента, диск с менее плотной структурой лучше подвержен очистке поверхности от частиц материала, создает меньше риска для возникновения деформации, быстрее охлаждается.

Числовое обозначение структуры следующее:

1,2,3,4 – плотная структура;

5,6,7 – средней плотности;

8,9,10 – открытая;

11,12 – пористая.

Маркировка шлифовальных кругов: старая и новая, разница по ГОСТ

Условные показатели дисков до 2008 года регламентировались согласно ГОСТ 2424-83. С 2008 года вступила в действие новая редакция ГОСТ 2424. В 2009  году началась маркировка абразивных кругов по-новому: вступили в силу современные нормы на условное обозначение твердости обрабатывающего инструмента (ГОСТ 52587-2006 взамен старого ГОСТ 18118,  19202, 21323), зернистости (ГОСТ 52381-2005 вместо ГОСТ 3647-80), связок (новый ГОСТ 52588-2006).

Также современные показатели типов шлифкругов отличаются от принятых в СССР. Существующее обозначение шлифкругов следующее (в скобках указано ранее применяемое обозначение):

• — сечение круга прямого профиля (ПП). Подходит для универсального применения

5 – прямого профиля с односторонней выточкой (ПВ). Применяется для круглого шлифования.

7 – с двумя выточками (ПВД)

10 – со ступицей и двусторонней выточкой

• – кольцевой тип (К)

6 – цилиндрический чашечной формы (ЧЦ). Применяются для заточки инструмента.

36 – с крепежными элементами (ПН)

11 – конический чашечной формы (ЧК)

41 – отрезной тип диска

4 – с коническим профилем двустороннего типа (2П)

• — тип с коническим профилем (3П)

12,14 – тарелчатый (Т,1Т).

Маркировка лепестковых шлифовальных кругов производится с указанием типа, внешнего  диаметра, внутреннего диаметра, высоты, зернистости и серии шлифшкурки.

Маркировка по типам связки

Связка скрепляет шлифовальные зерна с основой и между собой. Обычно на дисках указывается три вида маркировки связок: это вулканитовая, керамическая и бакелитовая.

Первый вид связки обозначается как R, или, вышедшее из употребления обозначение – «В». Она состоит из синтетического каучука, подвергнутого процессу вулканизации.

Керамическая связка маркируется как V, бывшее наименование – «К». Она включает в себя соединение неорганических веществ (глины, кварца). Ее преимуществами является износостойкость, термо-и химическая устойчивость, но вместе с тем и хрупкость.

Бакелитовая связка маркируется как В, ранее известное как «Б4» и «БУ». В ее состав входят искусственные смолы. Это эластичная связка, но в остальном параметры ниже, чем у керамической.

Показатели твердости

Показатель твердости шлифкруга обозначает прочность удерживания зерен связкой на поверхности при воздействии на диск обрабатываемого абразива.

Обозначения твердости диска начинаются с весьма мягкого (ВМ1, ВМ2) до чрезвычайно твердого (ЧТ), в новом обозначении маркировка осуществляется буквами английского алфавита, начиная с F (весьма мягкий) до Z (чрезвычайно твердый).

Чаще всего используются диски средней твердости, но выбор типа степени зависит от вида выполняемой работы, поверхности материала, самого инструмента.

Зернистость

Согласно ранее действовавшему ГОСТ, маркировка степени зернистости выражалась в измерении количества зерен в объеме 10 мкм, для микрошлифпорошка эти значения выражались добавлением буквы «М». Новый стандарт устанавливает обозначение буквой «F» с добавлением числа, которое указывает на степень зернистости. Чем оно больше, тем меньше зерна и наоборот.

Зернистость, маркировка и особенности алмазных кругов

Шлифовальные круги с алмазной крошкой по праву считаются одними из самых прочных абразивных дисков. Они широко востребованы для выполнения работ по шлифованию металлических и каменных поверхностей. Такие круги можно восстанавливать методом затачивания. Их отличительной чертой является высокая производительность, долговечность.

Область применения

Используют алмазный шлифовальный круг для задач, где стандартные диски не способны эффективно справиться. Изделие позволяет снизить трудоёмкость рабочего процесса, увеличить эффективность обработки. Обработанные детали после шлифования алмазным кругом получаются гладкими, без видимых изъянов. Риск образования трещин или сколов минимален. Круг из алмаза используют в производстве оптики, хрустальной посуды, обработки металлических поверхностей и т.д.

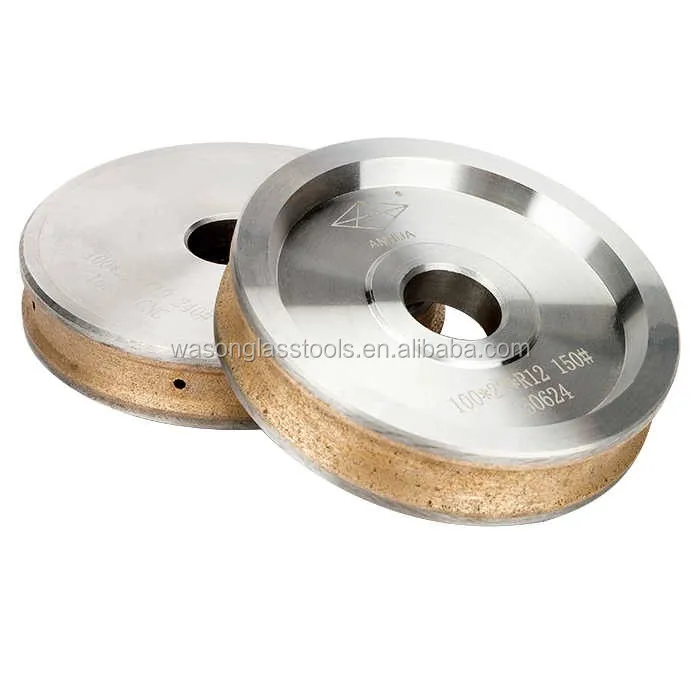

Конструкция диска представляет собой композицию из трёх составляющих:

• Сегментов с нанесённой алмазной крошкой
• Вращающейся чаши с отверстиями для вентиляции
• Припоя, посредством которого к чаше фиксируются оба компонента.

Когда сегменты износились, круг приходит в негодность, его нужно заменить.

Зернистость

От этого показателя зависит скорость достижения поставленной цели при обработке заготовки. Зернистость определяет сразу несколько параметров: чистоту обработки, износ диска, объём материала, снимаемого за один проход. Алмазный круг следует выбирать индивидуально, исходя из характеристик обрабатываемой поверхности, уровня её шероховатости и результата, которого нужно достичь.

Чем меньше зернистость, тем более чистой получится поверхность после обработки. На высоких оборотах диск может «прижигать» место шлифовки, что не всегда нужно. Поэтому важно правильно расставить приоритеты, выбирая алмазный круг. Требования к зернистости указаны в ГОСТ, и определяются в микронах:

• Мелкая – 100/80;
• Средняя – 125/100;
• Крупная – 160/125;
• Крупнейшая – более 160.

Чем меньше зерно, тем качественнее результат обработки и более подходящим является использование его на завершающих стадиях. В то время как круг с крупными зёрнами используется для черновых работ. Но нужно понимать, что мелкозернистый алмазный диск менее производителен, чем крупнозернистый.

На комфорт в процессе обработки поверхностей влияет связующее вещество, которое применяется в процессе производства алмазных кругов. Различают три его типа:

• Металлическое – на основе медных, цинковых, алюминиевых, оловянных сплавов
• Керамическое – соединение на сплаве алюминия с шамотом или стеклом
• Органическое – состоит из карболита или схожих материалов.

Абразив с металлическим составом отличается высокой прочностью и термостойкостью, его применяют для предварительной обработки деталей, снятия больших слоёв с заготовки. Изделия с керамическим или органическим связующим веществом лучше использовать для доводки и финишных работ.

Маркировка

Все алмазные круги подлежат обязательной маркировке, в соответствии с требованиями ГОСТ. Производитель обязан указать такую информацию:

• Формфактор чаши диска, угол уклона;
• Наружный диаметр;
• Величину режущего слоя;
• Уровень посадки абразива;
• Показатель зернистости;
• Тип связующего вещества и др.

Указываемая информация может разниться. Это зависит от редакции ГОСТ, а также ряда других международных документов, в которых есть регламентируемые технические характеристики.

Заключение

Выбор нужно делать индивидуально, исходя из типа обрабатываемой поверхности. Важно учитывать не только качество алмазного круга, но и характеристики самого инструмента: будет обидно, если диаметр диска не подойдёт для вашего оборудования.
