Резьбовые фитинги в сантехнике

Трубопроводные коммуникации и другие сферы сантехники требуют достаточно большого количества соединительных элементов различных типов, так как это позволяет добиться высокой заводской готовности и унификации узлов. Наиболее часто в качестве соединительной арматуры используются сварные, фланцевые и резьбовые фитинги. Резьбовые фитинги применяются для газопроводных и водопроводных труб (в том числе отопительных, промышленных и канализационных) и отличаются высокой герметичностью. При использовании цилиндрической резьбы (а она применяется в подавляющем большинстве случаев) уплотнение производится с помощью льна, смоченного железным суриком, уплотняющей нитью или лентой ФУМ. При изготовлении фитингов к качеству материала предъявляются очень высокие требования. Строгий контроль качества также проходит и геометрия фитингов.

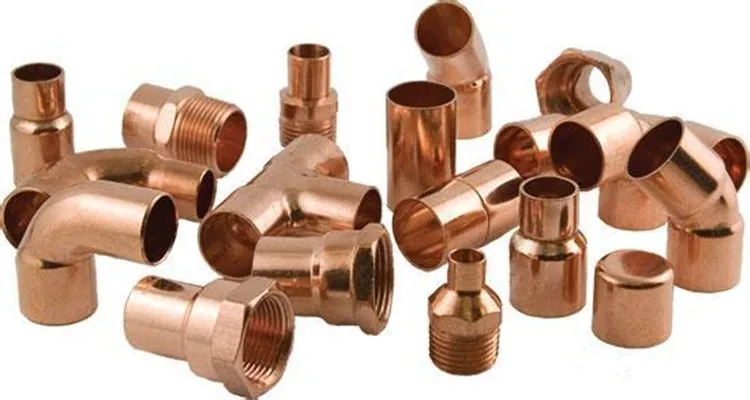

Резьбовые фитинги из меди, латуни, полипропилена и других материалов используются для самых различных трубопроводных систем: чугунных, стальных, полипропиленовых, медных, современных металлопластиковых и иных. Разумеется, при выборе резьбового фитинга для решения конкретной задачи подбирается не только его тип, размеры и сечения, но и материал, подходящий для использования в трубопроводе.

Резьбовые фитинги – это сборно-разборные элементы трубопроводов, имеющие возможность многократного применения. Использование резьбовых фитингов актуально в тех случаях, когда предполагается дополнительный монтаж, сервисные работы, требующие разборки трубопровода или иные действия, которые были бы затруднены в случае, если бы система труб была бы неразборной. С другой стороны, компрессионные фитинги (обжимные) используются в противоположность резьбовым – там, где необходимо добиться монолитности соединения. На точках монтажа резьбовых фитингов часто подключают различные приборы контроля и регулирования, а также где возможна смена соединения трубопровода.

Основные преимущества резьбовых фитингов – это высокий уровень герметичности, позволяющий одновременно получить и разборное соединение, и минимизировать риск утечки жидкой или газообразной среды, высокая механическая прочность конструкции (зависящая от материала), относительная простота монтажа (отсутствие необходимости в специальных технических средствах), высокий срок эксплуатации.

Материалы, применяемые для изготовления фитингов

Резьбовые фитинги выполняются из различных материалов, обеспечивающих те или иные эксплуатационные характеристики. К примеру, медные фитинги отличаются высокой коррозионной стойкостью и доступной ценой, но малоприменимы в системах магистрального трубопровода, латунные фитинги дороги, но эстетичны и обладают высокими эксплуатационными характеристиками, а фитинги на основе полиматериалов легки, экономичны и отлично сопротивляются наводкам статического электричества — одному из основных факторов ранней коррозии. Полипропиленовые фитинги различных типов постепенно используются на отечественном рынке сантехники всё более и более широко, что обуславливается их универсальностью, экономичностью и прекрасными характеристиками.

Для резьбовых фитингов, предполагающих частые циклы монтажа-демонтажа, как правило, используются особо прочные материалы. В промышленности достаточно распространены резьбовые фитинги из нержавеющей стали, а в специальных областях – титановые и иные резьбовые фитинги. В сантехнике фитинги из специальных материалов, как правило, не применяются.

Типы резьбовых фитингов

В сантехнике используется несколько типов резьбовых фитингов, отличающихся по назначению:

– угольники и отводы, задача которых – смена направления потока;
– тройники и коллекторы – для создания единичного ответвления;
– крестовины – для организации ответвлений в двух направлениях;
– муфты – резьбовые фитинги для соединения труб одинакового диаметра;
– переходники различных типов – для соединения труб разного диаметра или типа;
– колпаки и заглушки – арматура для закрытия концов труб герметичным способом;
– штуцеры – как правило, для соединения с гибким шлангом в бытовой сантехнике, производственных и технических целях.

Фитинги для медных труб — соединение, резьбовой конец | МИСУМИ

  • org/ListItem»> МИСУМИ Главная>
  • Компоненты автоматизации>
  • Трубы, трубки, шланги и фитинги>
  • Трубная арматура>
  • Фитинги для стальных и медных труб>
  • Фитинги для медных труб – соединение, резьбовой конец

Щелкните это изображение, чтобы увеличить его.

Наведите указатель мыши на изображение для увеличения

  • Доступна оптовая скидка
  • Сокращение времени выполнения заказа

MISUMI

MISUMI

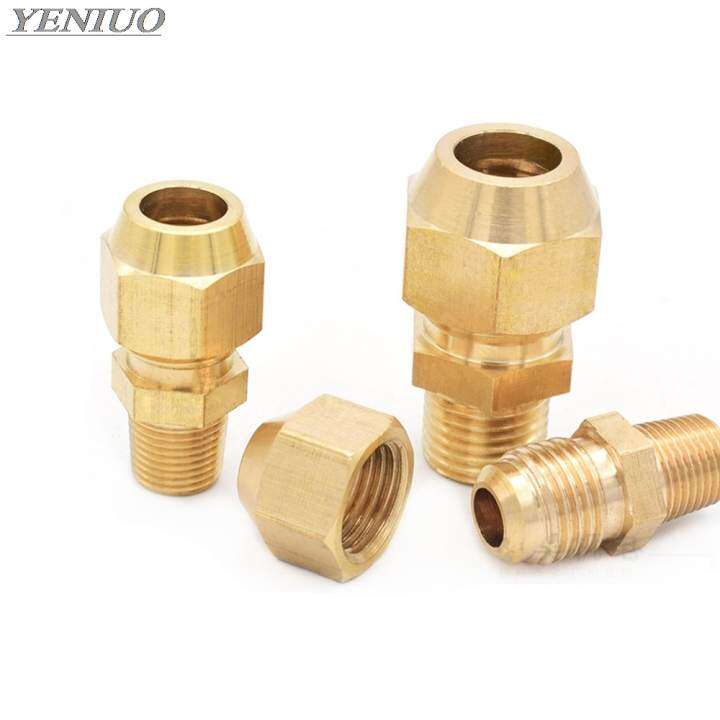

Резьбовые соединения с превосходной коррозионной стойкостью

・Материалы
[ M ] Материал: Латунь
[ ! ] Кольцо в комплекте (номер детали: DKRG)

Технические характеристики

Номер детали
DKFR3
DKVBN8

2

0019

DKPG 3 1/8 25. 5 5 6.5 1/8 12 12
4 1/8 25.5 5 6.5 1/8 12 12
5 1/8 25.5 5 6.5 1/8 12 12
6 1/4 32.5 6 8.5 1/4 16 16
8 1/4 32. 5 6 8.5 1/4 16 16
10 3/8 38.0 8 10.0 3/8 19 19
12 1/2 46,0 10 12.0 1/2 24 24

Part Number Being Previewed:

Loading…

Plug-in is required for 3D Preview

CAD Download

Part Number
DKPG3
DKPG4
DKPG5
DKPG6
DKPG8
DKPG10
DKPG12
Part Number Volume Discount Days to Ship RoHS
Available

5 дней

 10
В наличии

5 дней

 10
В наличии

5 дней

 10
В наличии

5 дней

 10
В наличии

5 дней

 10
В наличии

5 дней

 10
В наличии

5 дней

 10

Загрузка. ..

Время выполнения заказа

>>Нажмите здесь
[ ! ]Безвозвратный
[ ! ] Фиксированная плата в размере 13,5 долларов США за 3 или более одинаковых предметов.

Дополнительная информация

Технические характеристики

воздух, вода, промышленное масло
3,5MPA
7,0MPA
-20,2044.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900.1900 ~

9004.

Основная информация

Материал Латунь Обработка поверхности № Совместимая жидкость Вода/воздух/масло
Макс. Рабочее давление 7,0 — МПа Диапазон рабочих температур -20::100°С Тип соединения Труба⇔Винт, вставной

Настройте здесь

Дополнительные продукты в этой категории

Дополнительные продукты

Клиенты, которые просматривали этот товар, также просматривали

сантехника — Почему моя медная труба с резьбой не подходит к переходнику SharkBite?

спросил

Изменено
1 год, 1 месяц назад

Просмотрено
645 раз

У меня в подвале есть старые 1-дюймовые медные трубы. Я собираюсь уменьшить размер трубы до 3/4. Поэтому я купил переходник SharkBite 1/2 x 3/4 (рисунок 1). Проблема в том, что размер моей трубы чуть меньше 1 дюйма (рисунок 2). Внешний диаметр 15/16, в то время как 1-дюймовая медная труба в Home Depot ровно 1 дюйм (рисунок 3). Я измерял свою трубу несколько раз под разными углами, но все равно это 15/16. Я измерил внутренний диаметр редуктора SharkBite, и он составил ровно 1 дюйм.

Как вы думаете, можно ли использовать переходник SharkBite, даже если длина трубы меньше 1 дюйма? Я должен знать это, прежде чем резать трубу. Мне нужно установить клапан сразу после резки трубы, чтобы без проблем использовать воду в доме. Будем признательны за любые советы 🙂

  • сантехника
  • медная труба
  • фитинги

1

Хорошо, здесь есть что распаковать.

Первый

Вы неправильно читаете показания штангенциркуля. Вы должны смотреть на НОЛЬ на ползунке.

На первом рисунке показан размер 1-1/16 дюйма. Кроме того, не следует измерять резьбу; измерьте сплошную трубу.

На втором рисунке показан размер 1-1/8 дюйма; это правильные фактические размеры для номинального диаметра меди 1 дюйм.

Второй

Медная трубка не имеет резьбы; она недостаточно толстая, и это может нарушить ее целостность. На первом изображении не медь, а красная латунь; номинал 3/4″.

Ниже приведено изображение штекерного адаптера (MIP), надетого на медную трубку:

Примечание: это , а не , какова ваша текущая ситуация.

Третий

То, что SharkBite вряд ли удастся. Список совместимых трубопроводов см. на упаковке. Обычно это «PEX, медь, CPVC, PE-RT или HDPE Pipe». Если ваша существующая труба не является одной из них, вам нужно другое решение.

Вывод

НЕ режьте эту трубку без надлежащего плана. Если вы разрежете его, вам нужно будет вручную нарезать его с помощью какого-то дорогого оборудования, которого, как я полагаю, у вас нет.

Мне нужно установить клапан сразу после резки трубы без проблем, чтобы использовать воду в доме.

Это утверждение меня пугает. Вы планируете резать трубу, не перекрывая воду, в надежде прикрепить запорный вентиль? Надеюсь, вам понравится ваш новый бассейн в подвале.

Получайте удовольствие, будучи этим парнем: https://www.youtube.com/watch?v=OP30okjpCko

6

Существующая труба на вашей фотографии — это труба с резьбой, а на фотографии, которую вы сделали в Home Depot, — медная труба. Медные трубы изготавливаются с внешним диаметром, который на 1/8 дюйма больше номинального размера, т. е. 1-дюймовая трубка на самом деле имеет внешний диаметр 1,125 дюйма. Вы увидите это измерение, если посмотрите на нулевое значение на этой фотографии. также немного странные. Например, 1-дюймовая труба имеет внешний диаметр 1,315 дюйма, а внутренний диаметр близок к 1 дюйму, если это стандартная толщина (стр. 40).

Поскольку труба, к которой нужно подключиться, имеет резьбу, можно ли ее открутить и установить резьбовой вентиль? Я предполагаю, что это 3/4-дюймовая труба, которая имеет внешний диаметр 1,050 дюйма. Вы измеряете около 1,0625, что может немного отличаться, потому что ваше измерение находится в резьбовой части.

Вот таблица размеров труб. Есть много других доступных.

А вот таблица размеров медных трубок.

1

Медь поставляется в виде труб и труб; у них разный наружный диаметр, и толщина стенки разная для разных «марков» (K,L,M). Труба поставляется только с определенными размерами ANSI OD; Стенка может варьироваться, например, Sch 40, 80 или 120. Любая труба размера (например, 1 дюйм) будет ввинчиваться в любую другую трубу, медную, стальную, нержавеющую и т. д. Трубы поставляются любого размера в зависимости от завода и покупателя. согласен. Когда я был в комитетах ASTM, они считались настолько разными, что было два комитета, один для труб и один для труб.
