что это, применение, виды, конструкция

  • СОДЕРЖАНИЕ:


  • • Применение

  • • Конструкционные особенности

  • • Как нарезать внутреннюю резьбу метчиком

  • • Классификация метчиков

  • • Машинные и машинно-ручные метчики

  • • Метчики – протяжки

  • • Гаечные метчики

  • • Слесарные метчики

  • • Из каких материалов изготавливаются метчики

  • • ГОСТы

  • • Подготовка к нарезанию резьбы

  • • Как подобрать сверло под метчик

  • • Как вытащить сломанный метчик из отверстия

Метчик относится к металлорежущему типу инструментов, с помощью которого наносится внутренняя
резьба и калибруется существующая. Способ нанесения – ручной или автоматизированный, зависит от размера заготовки. По внешнему
виду метчик схож с винтом или валиком цилиндрической формы. Максимальный диаметр резьбы – до 50 мм как для глухих, так и сквозных
отверстий. Для производства метчиков используют сталь марки – Р9, Р18, Р6М5.

Применение

Резьбонарезной инструмент по конструкционным особенностям и применению подразделяется на типы:

  1. • ручной, где зубья расположены по окружности. Используется в слесарных работах и при ручном способе нарезки;

  2. • гаечный, для сквозных отверстий на гайках. С удлиненным или изогнутым хвостовиком;

  3. • машинный, для создания глухих отверстий машинным способом. Обработка происходит на токарных станках;

  4. • комбинированный, возможно использование как ручного, так и машинного способа несения резьбы на деталь.

Инструмент позволяет наносить все виды резьбы – метрическая, дюймовая, трапецеидальная.

Конструкционные особенности

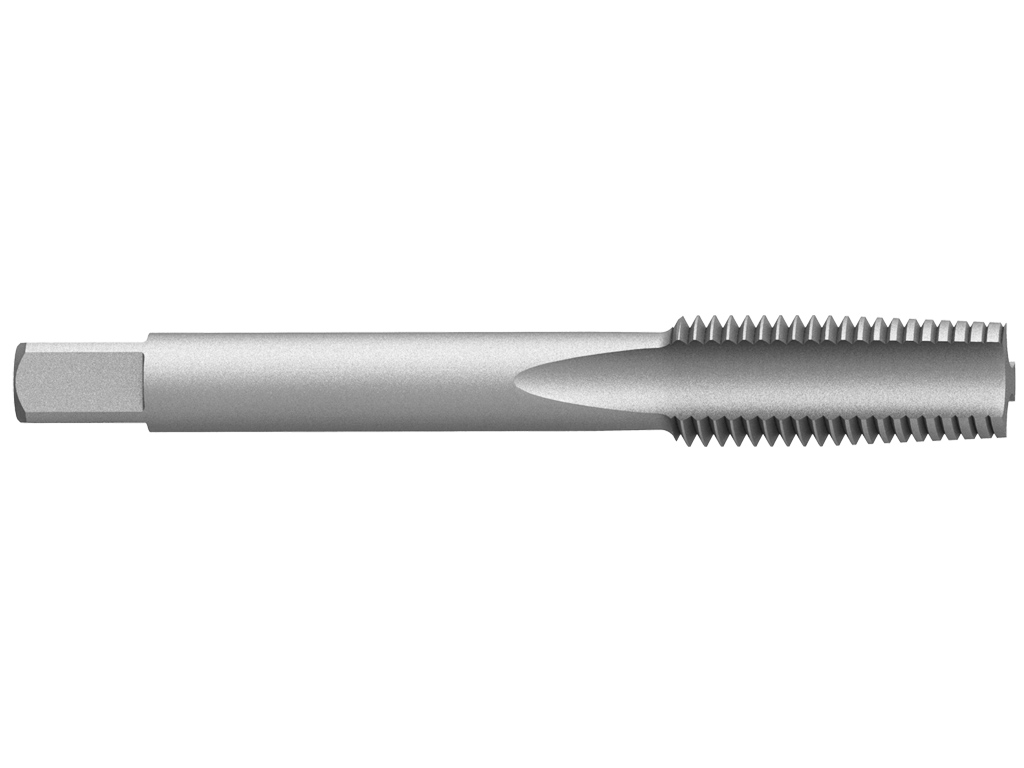

Метчик любого типа состоит из рабочей области, шейки и хвостовика. Вся механическая работа приходится на рабочую
область, которая в сою очередь имеет заборную часть, и два типа зубьев – режущие и калибрующие.
Роль крепежа выполняет хвостовик, который фиксируется на станках в специальном резьбонарезном патроне, а при ручных
работах в воротке или метчикодержателе. Характерной особенностью для ручных метчиков является их комплектность –
не менее 3 штук. Каждый со своей рабочей функцией: черновой, серединный и чистовой.

Как нарезать внутреннюю резьбу метчиком

Для создания внутренней резьбы в готовых отверстиях необходимо подобрать соответствующий метчик по размеру
и характеристикам. Практически все показатели по выбору и качеству резьбы регулируются нормативные документом ГОСТ 19257-73.
Рекомендации по работе:

  1. • для изделий, полученных литьем или штамповкой требуется дополнительная подготовка прежде чем наносить резьбу. Отверстие зенкеруется или рассверливается для увеличения диаметра;

  2. • для точной и качественной резьбы рекомендуется хвостовик метчика крепить в патронах с реверсивными, самоцентрующимися и плавающими свойствами;

  3. • со всех обрабатываемых заготовок предварительно снимается фаска;

  4. • в процессе нарезания обязательно применяются охлаждающие и смазывающие растворы.

Типы резьбы: метрическая, дюймовая и трубная.

  1. Метрическая – параметры резьбы измеряются в мм, с соответствующей маркировкой «М».

  2. Дюймовая – используется для конической формы метчиков, измеряется в дюймах.

  3. Трубная – для цилиндрических метчиков, резьба наносится на трубные соединения.

Классификация метчиков

По конструктивным особенностям и типу резьбы различают: плашечные (резьба формируется за один проход), маточные
(для очистки резьбы) и безканавочные метчики с высокой производительностью. В зависимости от конструкционных
особенностей рабочей части (типа резьбы) метчики бывают: шахматные или спиральные; прямые, винтовые, укороченный.

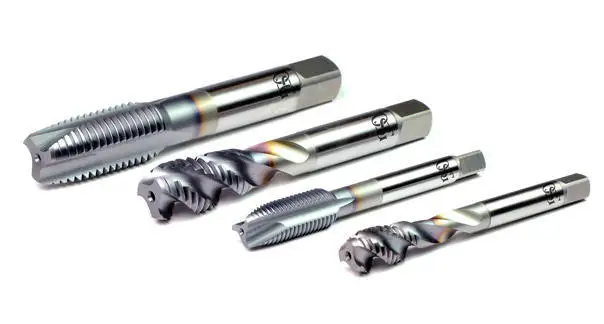

Машинные и машинно-ручные метчики

Для калибровки и создания резьбы в глухих и сквозных отверстиях разной формы используют инструмент – метчик, машинного или машинно-ручного типа.

— Машинные металлорежущие инструменты применяют для работы на токарных, сверлильных, агрегатных и револьверных
станках, чтобы нарезать резьбы всех видов. Они намного быстрее обрабатывают изделия, их можно использовать для конвейерного
производства и больших заказов. Оснасткой этого типа можно нарезать резьбу за один подход, если нужна резьба
с шагом до трех миллиметров. Резьбу крупного шага изготавливают на несколько проходов метчиком по металлоизделию.

— Машинно-ручными оснастками можно выполнять нарезку резьбы и ручным способом, и с помощью сверлильных устройств
(станков). Инструмент выпускается в количестве одной или двух штук. В наборе из двух метчиков один металлорежущий
инструмент применяют для черновых работ, а другой – чистовых. Часто комплект машинно-ручных оснасток используют для
работы с разными видами материалов: мягкую сталь и чугун обрабатывают одним инструментом, а твердую сталь обрабатывают двумя метчиками.
От просто ручных резьборезов машинно-ручные виды отличаются видом хвостовика – там имеется квадрат и кольцевая выточка,
благодаря которой оснастка не вываливается из патрона в процессе обработки изделий.
Машинно-ручным изделием для работы с металлом можно делать резьбу в автомобильных деталях, нарезать крепёжную резьбу и
мелкометрическую, цилиндрическую и коническую. В сквозных проймах и глухих.

Метчики – протяжки

Чтобы получить крупнопрофильную резьбу в металлоизделии, используют метчик-протяжку. Им обрабатывают сложные сквозные
или трапецеидальные отверстия. Протяжки могут работать только в токарном станке. Резьба нарезается за один проход
вдоль отверстия. От других видов этот метчик отличается более точным исполнением и жёсткостью. Он работает на растяжение,
а не на сжатие, как обычные резьбонарезные инструменты. За счет функции протяжки толщина спила уменьшается, а длина режущей
части – увеличивается.

Гаечные метчики

Инструменты гаечного типа предназначены для резьбонарезания в гайках разного диаметра. Конструкция гаечного
метчика такова, что инструмент не нужно выворачивать в конце процесса обработки отверстия гайки. Гаечные оснастки могут быть
с разными хвостовиками: изогнутыми и удлинёнными. С изогнутыми – применяют в работе с гайконарезными автоматами. Хвостовик
у гаечного метчика в любом случае длиннее, чем у других видов, это необходимо для того, чтобы нанизывать на него гайки по
мере нарезания в них резьбы. Это увеличивает скорость и производительность.

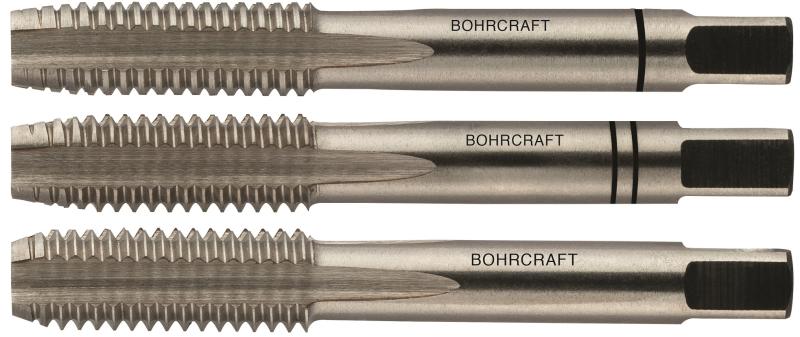

Слесарные метчики

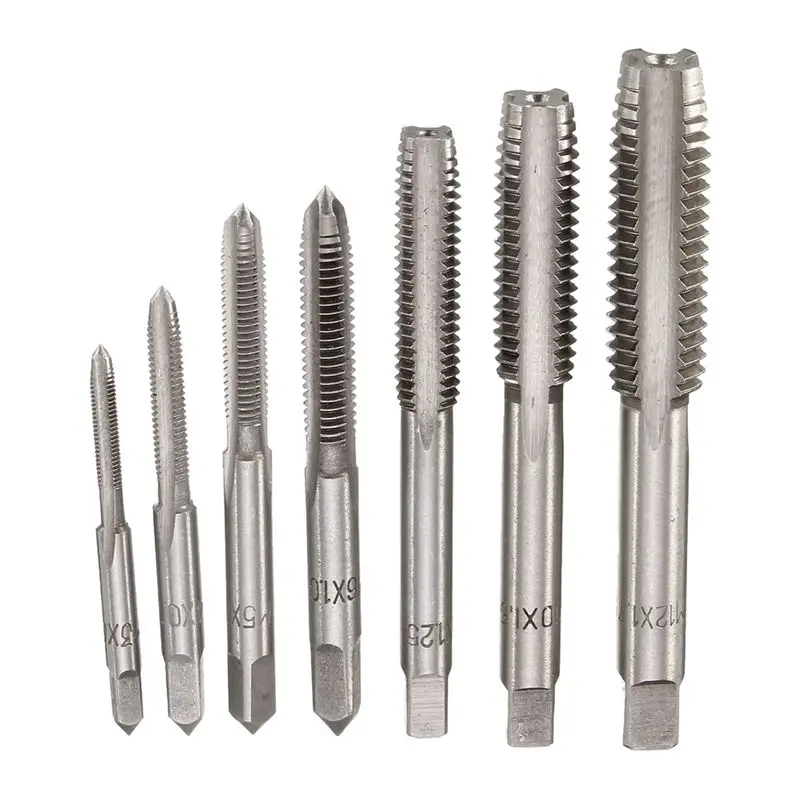

Для работы с отверстиями разного вида и формы мастера берут комплект из слесарных метчиков. Резьбонарезные оснастки
изготавливаются комплектами, в которые входят черновые инструменты конусной формы, получистовые и чистовые цилиндрические
оснастки. Слесарными метчиками можно обработать деталь вручную. Комплектом металлорежущих оснасток мастер может выполнить
нарезку крупной и метрической резьбы. Метчики для слесарных работ бывают левыми и правыми в зависимости от направления
их вращения.

Из каких материалов изготавливаются метчики

Плашки металлорежущего инструмента изготавливают из высококачественной стали разных марок: инструментальной, быстрорежущей,
легированной. Технология современного производства позволяет делать метчики из твердосплавной стали и из стали порошковой, в
последнем случае инструмент получает способом спекания порошков.
Метчики из твёрдых сплавов более качественные, так как обладают устойчивостью к высоким температурам, износостойкость и могут
долго работать на быстрых скоростях, что позволяет обработать большое количество металлоизделий. У оснасток, сделанный из порошков
стали тоже есть свое преимущество – это высокая прочность за счет меньшей твердости инструмента.

ГОСТы

Машинно-ручные с канавками прямыми/винтовыми/укороченными изготовленные из углеродистой стали регулируются
ГОСТ3266-71-71/ГОСТ17933-72/ГОСТ 17931-72. Гаечные метчики с прямым/изогнутым хвостовиком производятся из низколегированной
стали согласно ГОСТ1604-71/ГОСТ6951-71. Машинно-ручные, где зубья расположены в шахматном порядке из нержавеющей стали –
ГОСТ17927-71. Гаечные с шахматным расположением и прямым хвостовиком (метчики из жаропрочной стали) по ГОСТу 17929-72.
Машинные с винтовыми или укороченными типами канавок (инструмент из легких сплавов) – ГОСТ 17932-72/17930-72.

Подготовка к нарезанию резьбы

Отверстие перед нарезкой резьбы готовят несколькими способами – затачиванием, обтачиванием или
сверлением поверхности металлической заготовки. Для наружной резьбы необходимо диаметр уменьшить на 0,1 – 0,4 миллиметра. В начале
участка, на котором будет резьба, делают фаску методом затачивания – это нужно, чтобы притупить заход резьбы. А если перед резьбонарезкой
отверстие растачивают, его диаметр увеличивается до 0,4 мм.
Отверстие под резьбу должно быть диаметром немного больше, чем диаметр самой резьбы – это позволяет предотвратить поломку резьборежущей оснастки.

Как подобрать сверло под метчик

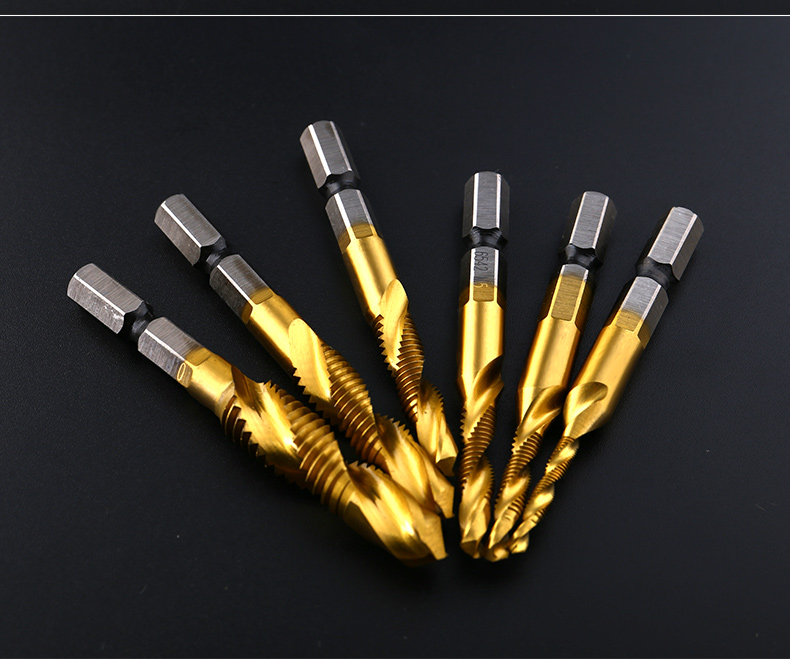

Можно использовать специальный инструмент, сверло-метчик, который позволяет одновременно выполнять операции сверления и нарезания резьб.
В выборе сверла необходимо ориентироваться на два параметра — шаг и диаметр отверстия.

Как вытащить сломанный метчик из отверстия

Метчик может сломаться, если резьба нарезается в отверстии с низким диаметром, также может произойти защемление стружки при извлечении инструмента.

Способы извлечения

  1. 1. Сдвоенные концы жесткой проволоки нужно просунуть в канавки метчика и выкрутить его;

  2. 2. Можно пирварить к сломанному инструменту ручку и с помощью нее извлечь;

  3. 3. Существуют специальные оправки и зенкера, которые помогут справиться с данной проблемой;

  4. 4. Если часть метчика осталась снаружи, можно приварить к нему хвостовик с квадратным наконечником;

  5. 5. Высверливание винтовыми сверлами;

  6. 6. Выжигание электроэрозионными станками;

  7. 7. Вытравливание разбавленной азотной кислотой.

Метчик машинный HSSE M3 шаг 0,5 мм BUCOVICE

Метчик машинный HSSE M3 шаг 0,5 мм BUCOVICE

  • Главная
  • org/ListItem»>
    Электрический инструмент
  • Магнитные сверлильные станки и оснастка
  • Метчики
  • Метчик машинный HSSE BUCOVICE
Артикул
194030

Метчик катанный с прямой канавкой Чехия

Категория:Метчик машинный HSSE BUCOVICE

ХАРАКТЕРИСТИКИ

ОПИСАНИЕ

Доставка

ОТЗЫВЫ 0

Бренд
Bučovice Tools
Страна-производитель
Чехия

Машинные метчики сделаны из HSSE (сверх производительной быстрорежущей стали) согласно DIN 376.

Метчики произведены в Чехии одним из первых производителей инструмента для нарезания резьбы компанией Bučovice Tools.

Мы смело Вам гарантируем высокое качество данного инструмента!

Метчики подходят для обработки следующих типов сталей:

















Материальная группаПредел прочностиVc-Скорость нарезки резьбы м/минРекомендуемая жидкость
Конструкционная стальдо 500 MPa6-10Машинное масло/керосин
Конструкционная стальдо 800 MPa5-8Машинное масло/керосин
Инструментальная стальдо 500 MPa6-10Машинное масло/керосин
Углеродистая стальдо 500 MPa5-8Машинное масло/керосин
Углеродистая стальдо 750 MPa4-6Машинное масло/керосин
Серый чугун 5-8Машинное масло
Высокопрочный чугун 3-6Машинное масло
Ковкий чугун 5-8Машинное масло/керосин
Латунь короткоструктурная 12-18Машинное масло/керосин
Латунь длинноструктурная 6-10Машинное масло/керосин
Медь 5-8Машинное масло/керосин
Цинк 10-15Машинное масло/керосин
Термопласт 10-20Воздух/машинное масло/керосин
Дюропласт 8-15Воздух/машинное масло/керосин




D М3

Шаг резьбы: 0,5

l1 56

l2 11

d2 2,2

a 2,1

Предварительное засверливание 2,50

Подгонка 2N

Нарезка резьбы: несквозное отверстие

Нарезка резьбы: сквозное отверстие

Тип: метрическая резьба

Артикул: 194030



Здесь еще никто не оставлял отзывы. Вы можете быть первым!

Ваша оценка

Представьтесь, пожалуйста *

Электронная почта *

Ваш отзыв *


Нажимая на кнопку «Отправить» вы принимаете условия Публичной оферты.

Покупатели также смотрели

Распродано

Метчик машинный (HSSE) M 12 шаг 1.75 мм. BUCOVICE

0

792 р.

Метчик машинный (HSSE) M 10 шаг 1.5 мм. BUCOVICE

0

681 р.

Распродано

Метчик машинный (HSSE) M 8 шаг 1.25 мм. BUCOVICE

0

622 р.

Распродано

Метчик машинный HSSE M5 шаг 0.8 мм. BUCOVICE

0

423 р.

Распродано

Метчик машинный (HSSE) M 4 шаг 0.7 мм.BUCOVICE

0

411 р.

Вы смотрели

«>

Набор ручных метчиков

Всем привет.

Сегодняшний обзор будет посвящен набору ручных метчиков с державкой для них, приобретенному мною на eBay.


Лот выбирался по соотношению минимальная цена/хорошие отзывы, так что выбора пал на случайного продавца. После непродолжительной переписки и дополнительной оплаты, продавец отправил мою посылку с полноценным треком, информацию по которому можно посмотреть здесь. На то, чтобы добраться из Китая в Беларусь у посылки ушло около месяца, что вполне приемлемо.

Поставляется комплект для нарезки внутренней резьбы без какой-либо оригинальной упаковки, все было помещено в обычный полиэтиленовый пакетик. Державка была дополнительно уложена в еще один пакетик. В живую все элементы, входящие в набор, выглядят следующим образом:


Здесь шесть метчиков, а так же державка. Метчики — М3, М4, М5, М6 и М8. На каждом метчике выбито обозначение с шагом резьбы. К сожалению, обозначения сплава металла из которого этот самый метчик изготовлен нигде нет. Так что этот момент останется тайной и остается только верить в то, что это «High Speed Steel» как указано в объявлении.


Несмотря на то, что на метчиках нет клейма с указанием металла, в целом, изготовлены они очень даже неплохо. На момент получения, все, что входило в комплект было покрыто некой прозрачной и дурно пахнущей смазкой от которой пришлось избавляться. В целом метчик выглядит аккуратным, все проточено качественно и ровно — начиная от витков режущей части и заканчивая канавками для стружки.


Причем все это в равной степени относится к каждому из 5 метчиков, имеющихся в комплекте, независимо от его диаметра.


То же самое касается и державки. С первого взгляда претензий к ней не возникает. Выглядит она аккуратно, ее приятно взять в руки.


Вокруг замка имеется две надписи, указывающие на размеры метчиков, которые можно использовать в одной с ней связке: №0М1-8 W1/16-1/4″.

Так что за внешний вид всего, что было получено не стыдно. Можно показывать кому угодно — никто даже и не подумает, что комплект из Китая и прилетел в мелком бумажном конверте. Теперь немного подробней о параметрах и размерах. Итак, для начала проверил метчики на соответствие указанным на них размерам.


Со всеми, кроме самого маленького («М3») проблем не было, все совпадало. А вот «М3» на самом деле оказался «М2,9» (максимальное значение на которое раздвинулись губки ШЦ при вращении вставленного между ними метчика — режущей части).


На ручках державки имеется специальный рефленчатый узор, предназначение которого — предотвращение проскальживания их во время зажатия метчика в замке.


На второй ручке есть сквозное отверстие, суть которого мне не до конца не ясна. Возможно, чтобы его можно было куда-то повесть…


Длина державки с закрытым замком 135,5 миллиметров.


Без учета ручек 53,5 миллиметров.


Максимальное раскрытие замка — 8,2 миллиметра.


А максимальный размера хвостовика у входящего в комплект метчика М8 — 6,1 миллиметр.


Так что есть вероятность того, что комплектную державку можно будет использовать с метчиком М10, а может быть даже с чем-то более крупным 🙂 Правда, сама державка навряд ли это выдержит. Изготовлена она из какого-то непонятного сплава и с первого вида, металл кажется крохким. Не знаю как хорошо он переживает нагрузки. Думаю, самое слабое место здесь — места крепления ручек. Металл достаточно тонкий, а нагрузка в этом месте будет максимальной. Как бы не треснул… Но пока что тьфу-тьфу-тьфу все в порядке и ничего не сломалось)))


Замок приводится в движение вращением одной из ручек, которая приводит в движение соответствующую половинку фиксатора. В закрытом состоянии видно, что половинки плотно прилегают друг к другу и квадратная прорезь между минимальная, так что с этим все неплохо. Даже мелкий метчик прокручиваться не должен, если зажать все как следует.


А вот с зажатием тут проблема. Ручка, отвечающая за движение половинки замка, крутится ну очень свободно. Пластинка перемещается туда-сюда без усилия, ничего нигде не фиксируется, так что зажать метчик так, чтобы он не вываливался почти нереально. И это минус, даже не минус, а минусище, так как для того, чтобы все работало, приходится постоянно удерживать державку в нужном положении и поджимать рукоятку. Очень неудобно. Но в противном случае пластинка замка сдвигается и метчик начинает прокручиваться или вообще вываливается.

В остальном все не так уж и плохо. А поскольку больше тут рассказывать не о чем, то можно переходить к практическим испытаниям. Поскольку проделывать отверстие приходится отдельно от нарезания резьбы, то снова вспомним табличку с подбором размера нужного сверла.


Резьбу будем нарезать все в той же металлической пластине, толщина которой 8 миллиметров. Я испытывал метчик на 8, так что сверлил отверстием сверлом на 7 мм. В сверлении отверстия ничего интересного нет, так что этот процесс остался не запечатленным. А вот так проходила нарезание резьбы внутри проделанного отверстия (правее виднеется отверстие с резьбой, сделанной сверлом-метчиком немного ранее 🙂 ):


Если бы не державка, которую постоянно приходилось поджимать, то процесс оказался бы быстрым и простым. Для его еще большего упрощения, метчик рекомендуется смазывать (сгодится моторное масло, дизель или керосин), а резьбу нарезать не за один присест, а проворачивая метчик туда-сюда (провернул на оборот, отвернул на пол и так далее).


Ну и, собственно, фото результата:


О нарезке черновой/чистовой резьбы с этим комплектом задумываться не приходится. Для проверки был взят обычный винт на 8.


Закрутился он без проблем, легко и просто. Винт держится даже при небольшом зацепе резьб. Даже небольшое видео есть:


Итак, подводя итог всему, что тут было написано, могу сказать, что набор показал себя вполне годным, если бы не державка. Метчик после нарезания резьбы совершенно никак не изменился. Во всяком случае, визуально отличий я не заметил. Так что можно брать, если оно вам надо. Ну думаю, что каждый из нас часто пользуется таким инструментом, но лучше пусть он будет и не понадобится, чем понадобится и его не окажется под рукой.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Набор метчиков – для чего и где применяются, классификация + видео

Набор метчиков и плашек спасет нас в тех ситуациях, когда нужно создать резьбу. Конечно, сегодня это больше атрибут машиностроения, причем, в большинстве случаев, эти операции механизированы, однако у домашних умельцев иногда появляются задачи подобного рода.

Лерки и метчики – как различать?

Нарезать резьбу приходится в нескольких исполнениях – внешнюю и внутреннюю. Для этого необходимы разные инструменты, но принцип их действия очень близок. Может быть, многие слышали где-то такие слова, как лерки, метчики, плашки. Это как раз те приспособления, которые и помогают осуществить данную задачу. Различия тут достаточно простые, если не углубляться в конструкцию и классификации каждого приспособления. Мы постараемся указать на них в нескольких выражениях, чтобы не путать вас.

Лерки, они же плашки, создают резьбу внешнюю, то есть по верху какого-то изделия, например, трубы. Конечно, делают это на заводе-изготовителе, но если вдруг вы решили сделать дома ремонт и обрезали трубы, то новую резьбу создать поможет именно такой инструмент. Сегодня эти два названия отождествляют, раньше разделяли. Леркой считали неразборное приспособление, а плашкой – разборное и регулируемое. Считалось, что лерка создает более качественную резьбу.

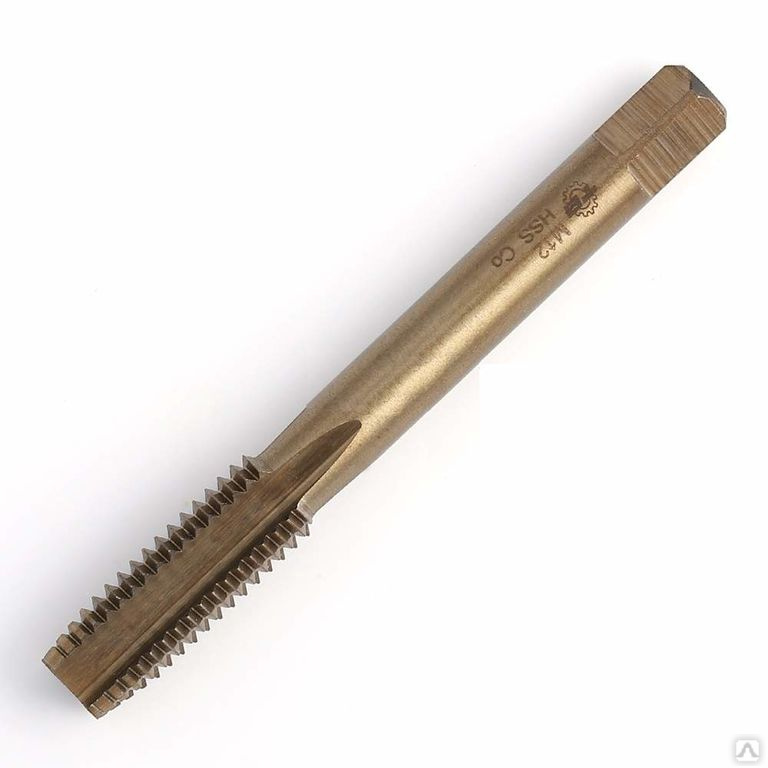

Метчики же используются для образования резьбового разъема внутри какой-то детали или ее заготовки. Многие, чтобы описать инструмент, просят представить обычный винт, на котором особым образом вырезаны канавки, которые чередуются с режущими зубьями. Одним концом данное приспособление крепят к станку (при механической нарезке) или воротку (при ручной работе), это место называется хвостовиком. Другим концом метчик вставляют в отверстие и вращают; продвигаясь, он образует резьбу.

Размеры метчиков или что учесть при работе?

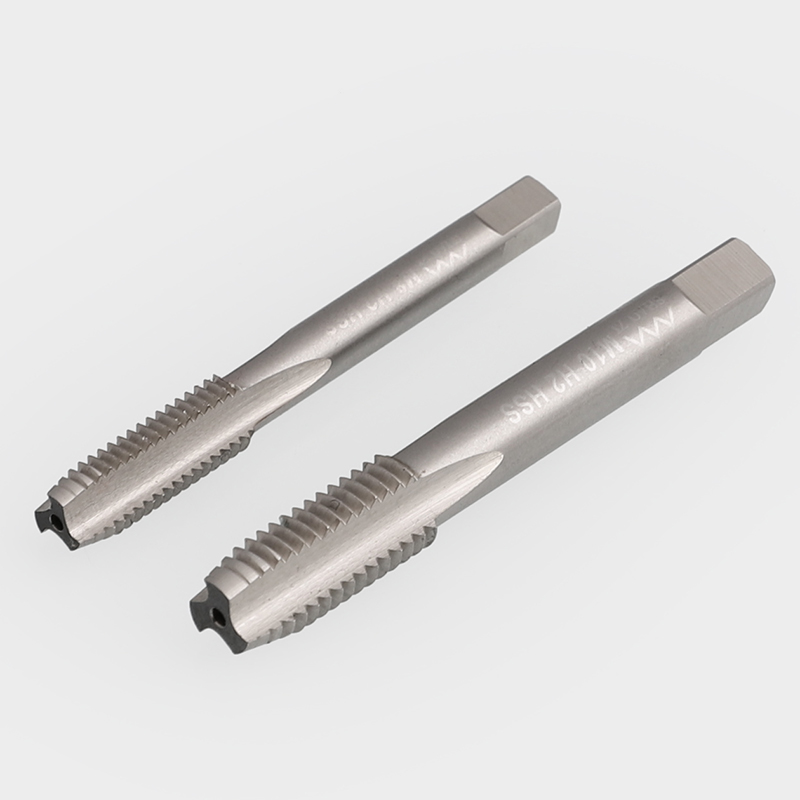

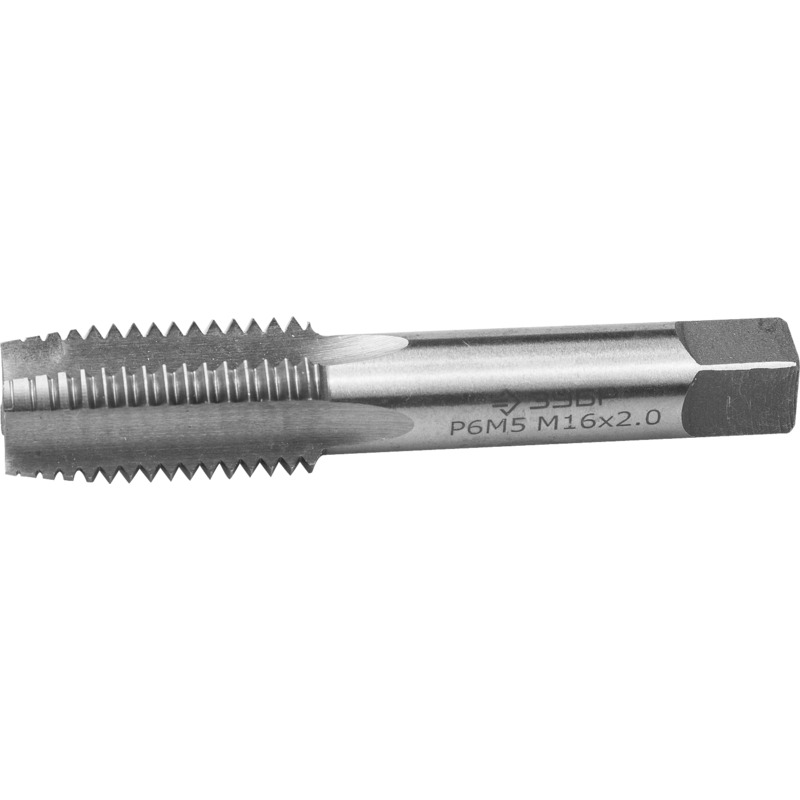

Работа, которую выполняют данные инструменты, может быть серийной, поэтому большинство приспособлений – это метчики машинно-ручные, то есть ими можно пользоваться и на станках, и в домашнем хозяйстве. Причем несложно догадаться, что с таким объемом работ может справиться только очень крепкий материал, поэтому изготавливают их из твердых сплавов, чтобы износ был минимальным, либо быстрорежущих сталей, чтобы процесс происходит быстрее и легче.

Чтобы получить качественную нарезку, желательно подбирать размеры метчиков под отверстие. Если предстоит создавать резьбу большого диаметра, то для лучшего эффекта последовательно нужно использовать несколько размеров, чаще всего хватает двух-трех. Если вы обрабатываете мягкий материал, то придется “растянуть” удовольствие от работы на пять метчиков. Когда отверстия вовсе нет, сначала используется сверло, метчик вступает в игру уже позже. Причем для металлических заготовок сверло тоже должно быть довольно крепким.

Стоит внимательно выбирать профиль инструмента для нарезки, ведь то, что вы получите в отверстии, зависит именно от него.

Не стоит путать метчики для сквозных и глухих отверстий, потому что при неверном выборе деталь отправится в брак. Также при нежелании использовать универсальный резьбовой инструмент, приобретая машинный или ручной метчик, обращайте внимание на хвостовик, подойдет ли он для вашего крепления. Иногда стружечный вариант образования резьбы не подходит, тогда можно использовать накатывание, где формируются канавки, вследствие пластических деформаций. Для этого также необходим особый метчик.

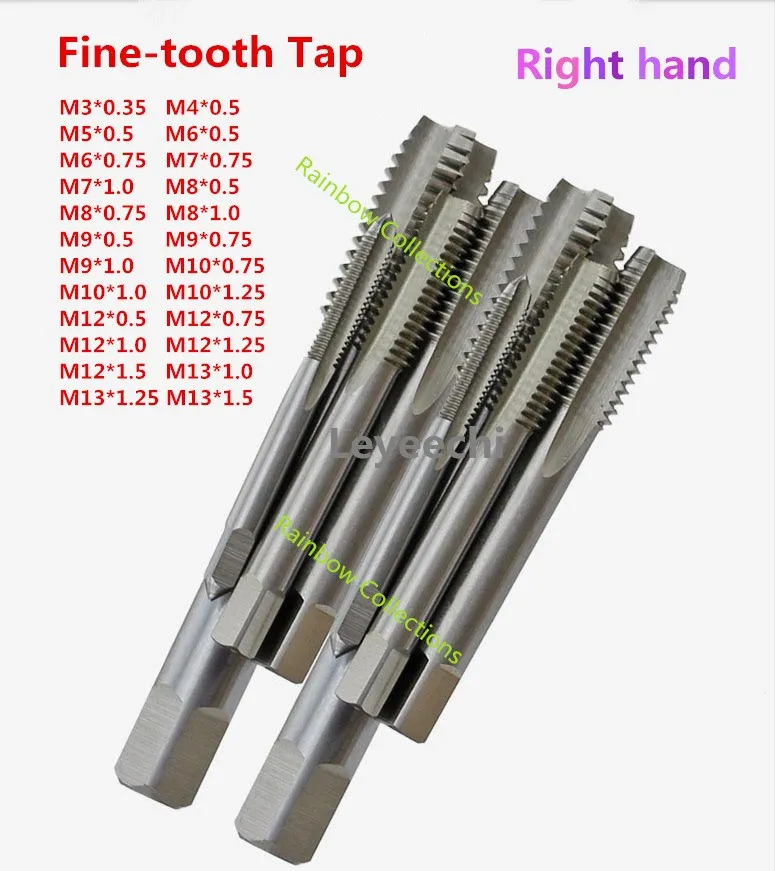

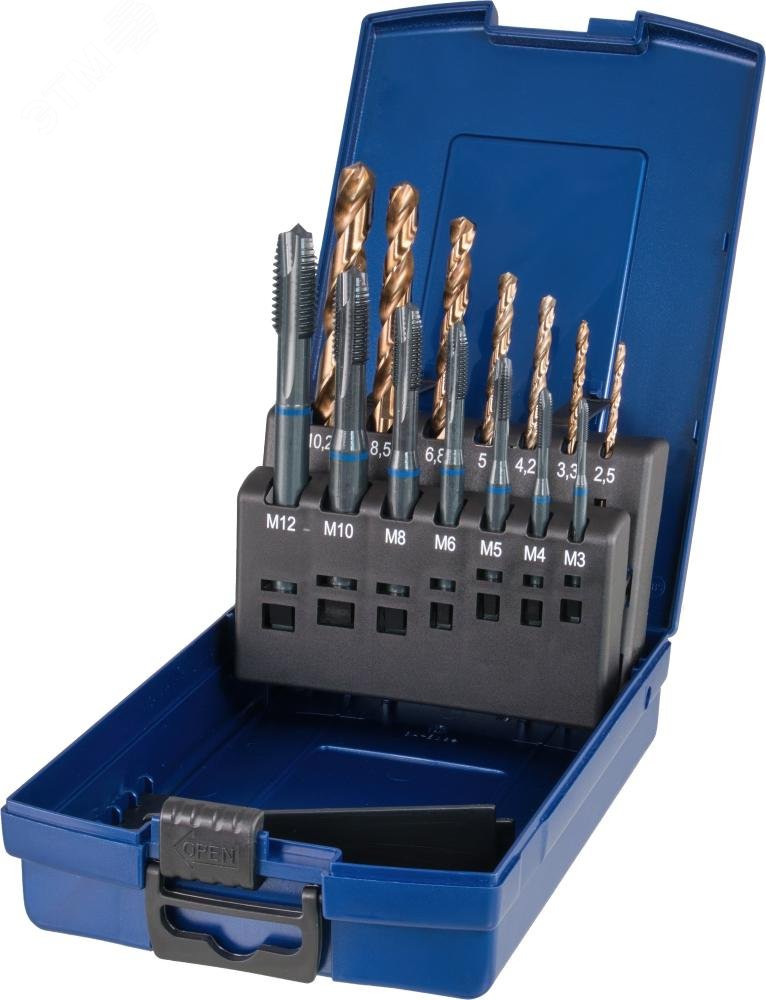

Набор метчиков – плюсы и минусы такого инструмента

Теоретически все кажется простым в работе с метчиками, но это не совсем так. Если разобрать процесс подробнее, то это довольно затратное мероприятие в плане физической силы, особенно, если вы принялись за работу вручную. Ведь нарезать металл металлом непросто, огромны силы трения, стружка не такая податливая, как в деревянных изделиях при сверлении, она также очень сопротивляется при выходе по канавкам. Из-за наличия канавок в корпусе метчика, прочность корпуса несколько понижена, поэтому эти приспособления часто ломаются, особенно, когда используется тонкий размер.

Но не все так удручающе, ведь не зря метчик использовался раньше и не пропал из инструментария до сих пор. Сам по себе он устроен несложно, прост в изготовлении и применении, не надо долго думать, как же им пользоваться и куда закрепить. Точность резьбы достаточно высокая, а для очень требовательных деталей ее можно повысить улучшением качества самого метчика, что проще, чем строить сложные приборы контроля самого процесса нарезки. Сделав более совершенный метчик, вы уже можете рассчитывать на такую же совершенную резьбу.

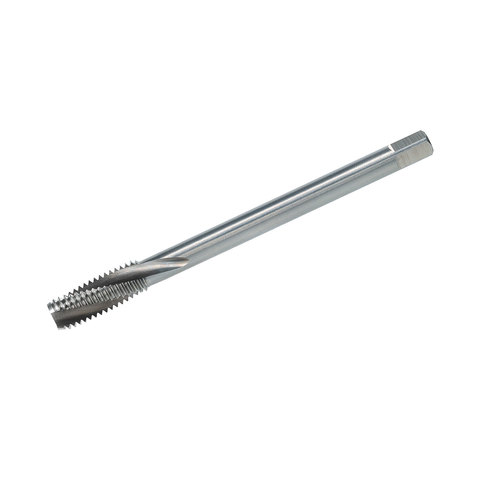

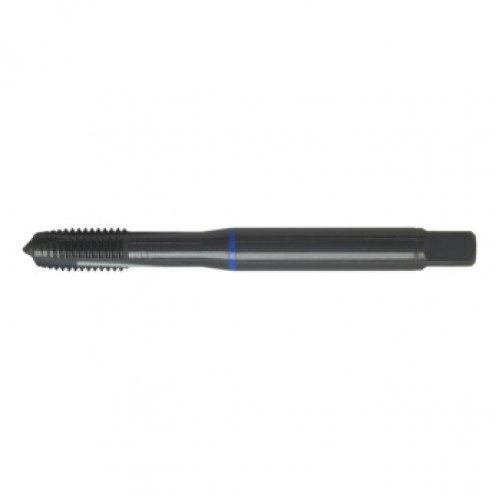

Метчики машинно-ручные и другие виды приспособлений

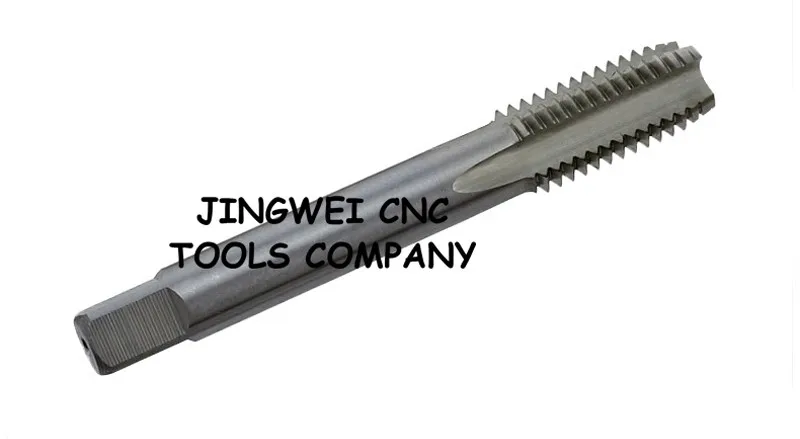

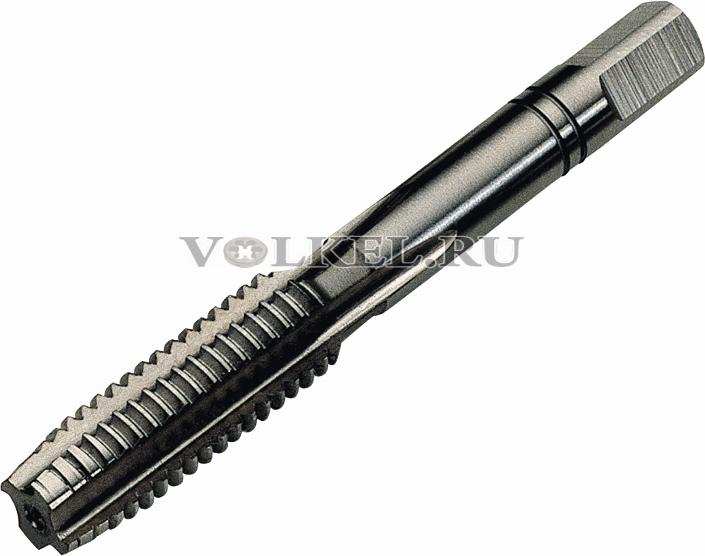

Некоторые разновидности метчиков, конечно, имеют свои особенности, но если постараться описать общий принцип устройства, то выглядит данное приспособление примерно следующим образом. Сначала идет заборная часть, которая выглядит, как наконечник сверла с режущим пером, а следом за ней идет резьба, выполняющая функции калибрующей части. Последняя характеризуется числом перьев и зубьев, на ней же находятся и канавки для удаления стружки. Заканчивается все хвостовиком, на котором образованы крепления. По конструкции и применению основная масса метчиков делится на ручные, машинные, машинно-ручные (критерии классификации определить несложно в данном случае).

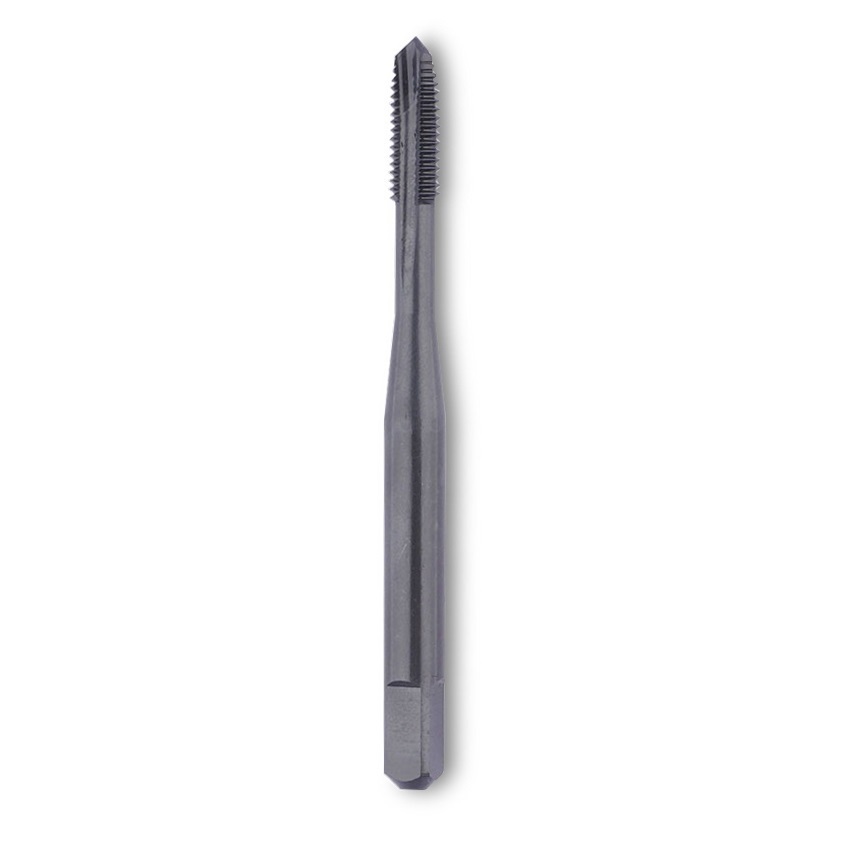

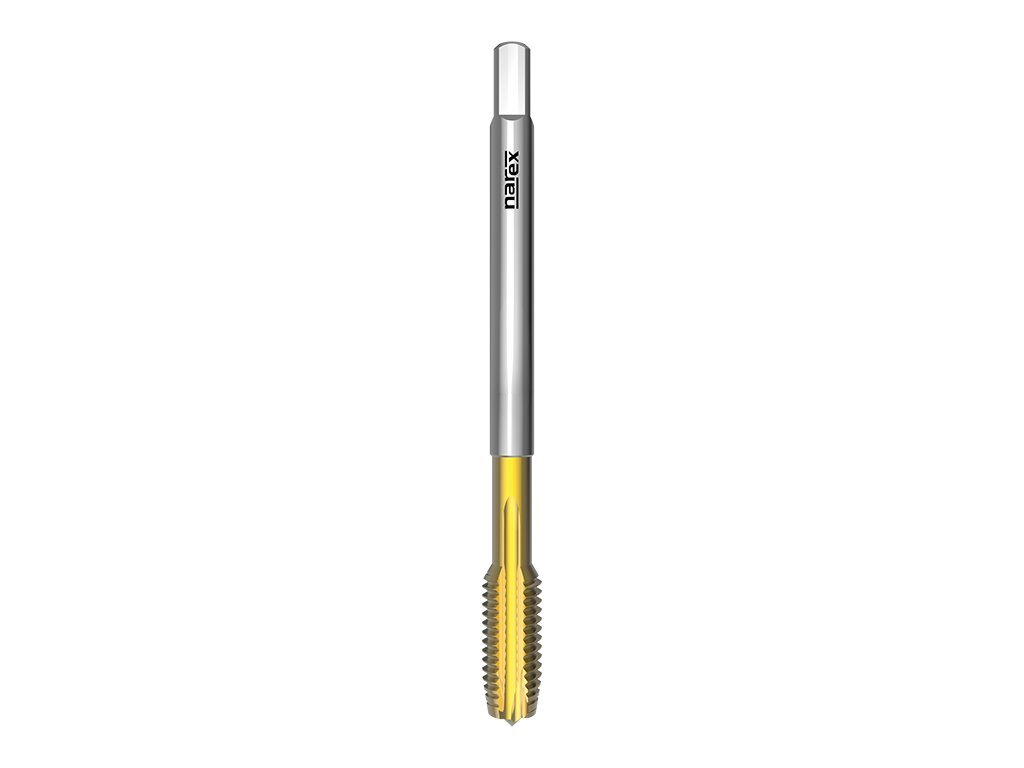

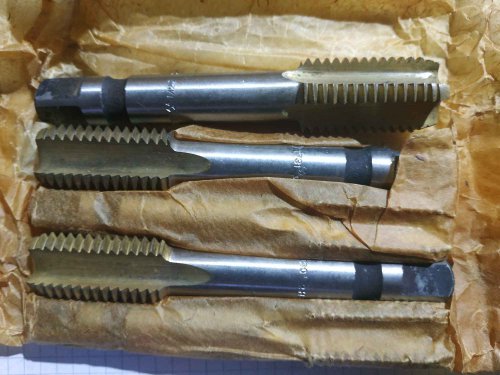

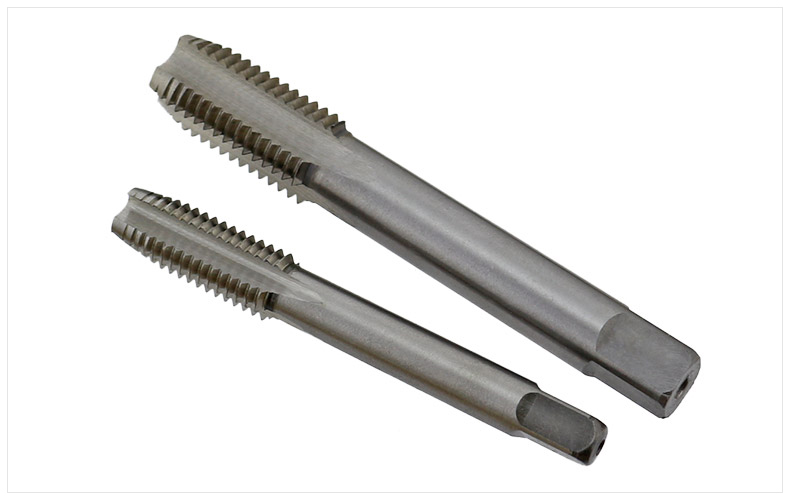

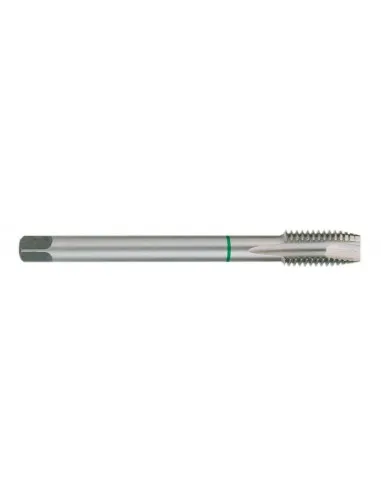

Ручные варианты называют еще слесарными, обычно увидеть их можно комплектами, поодиночке их не продают, это не строгий инструмент, класс точности у него всего лишь четвертый. Те приспособления, что созданы для машинного использования, выше классом по точности, используются в токарных, агрегатных и сверлильных станках. Это в большинстве своем метчики метрические для создания резьбы М2-М4, но для некоторых случаев используются и метчики дюймовые, создающие резьбу типа К (коническую). Изготавливаются они все из прочных марок стали и с более качественно накатанной резьбой, стандартизированы по размерам.

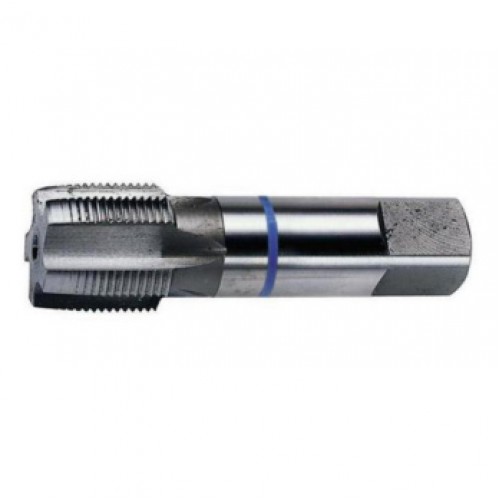

Также различают гаечные, плашечные и специальные варианты. Вот тут мы остановимся чуть подробнее. Первая разновидность говорит сама за себя, резьба образуется в гайках, такие приспособления используются на станках и обрабатывают большое количество гаек сразу, прорезая насквозь ряд выстроенных друг за другом кругляшков. Плашечный метчик калибрует резьбу в плашках, если она пришла в некоторую негодность. А вот группа специальных видов довольно широкая, потому что определяется профилем и формой резьбы, которую они способны нарезать, тут можно встретить круглые профили, в виде трапеции и т. д., также в этой группе мы найдем метчик конический, трубный, сборный, регулируемый и др.

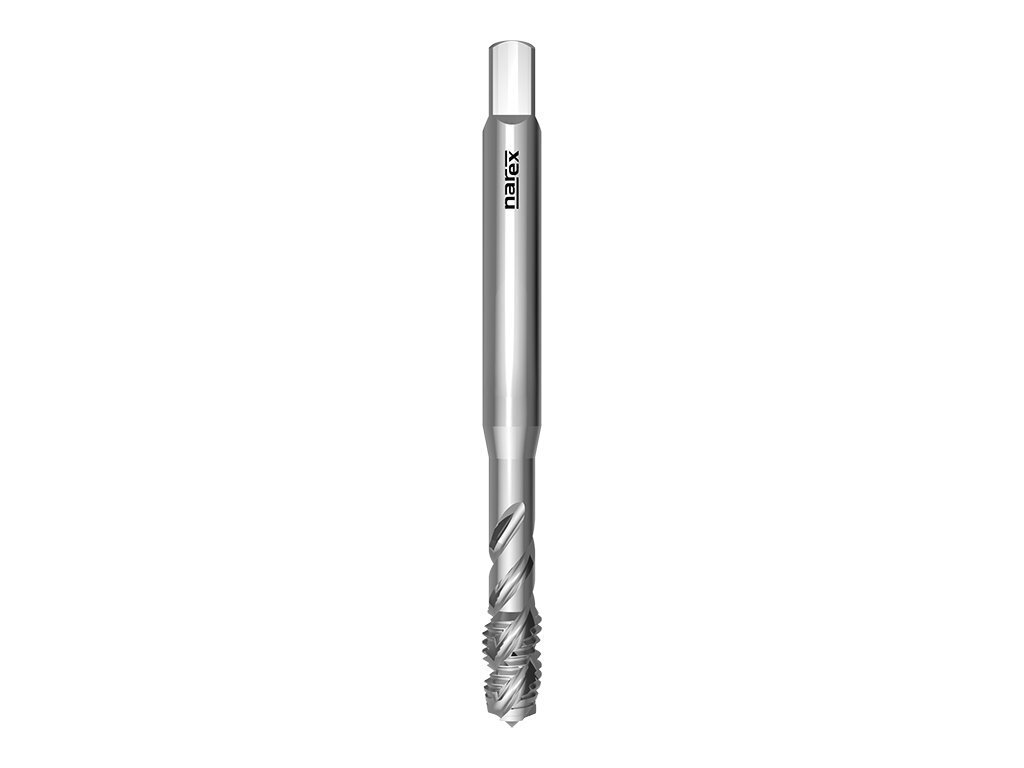

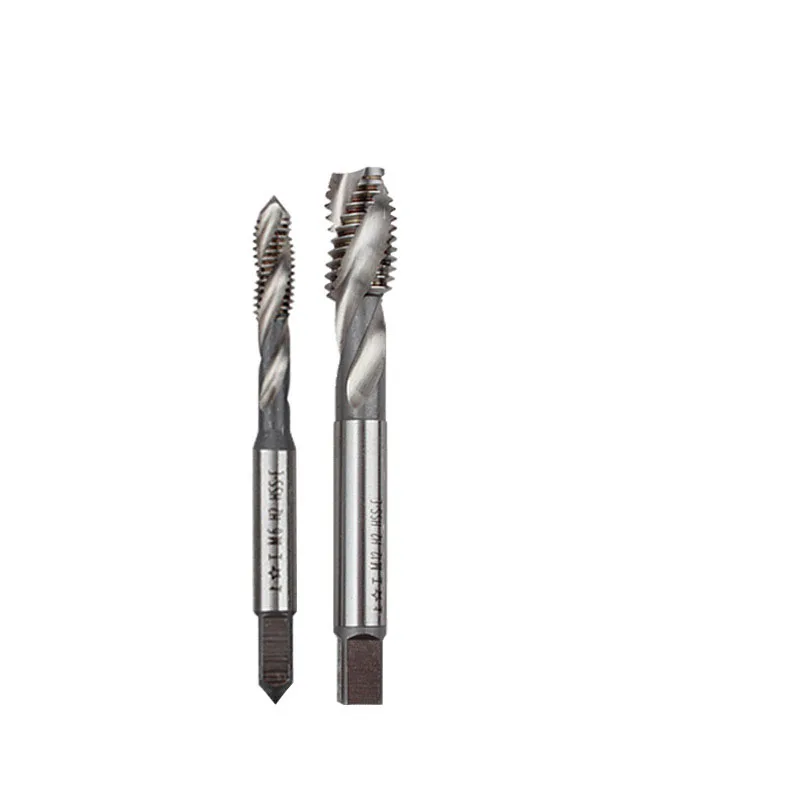

К специальным относят приспособления, где зубья друг относительно друга стоят в шахматном расположении, это исключает заклинивание из-за плохого отвода стружки. Метчик с укороченной канавкой нужен для особо тяжелых работ, потому что он крепче остальных. А изделие с винтовой канавкой лучше отводит стружку, что важно при работе с глухими отверстиями. Ступенчатый и режуще-выглаживающий инструмент позволяет реализовать несколько режимов нарезки. Колокольный тип метчиков позволяет делать резьбу сравнительно больших размеров (до 40 см).

Конический метчик характеризуется отсутствием калибрующей части, длина его равна длине резьбы. А метчик-протяжка и вовсе выбивается из ряда этих инструментов. Дело в том, что он устроен иначе, хвостовик у него движется впереди режущей части, то есть он тянет за собой весь корпус этого приспособления. Он довольно функционален, может делать резьбу любого профиля, длины, шага. Такой метчик бывает левый и правый, то есть вращается в разные стороны, делая соответствующую резьбу.

  • Автор: Менеджер Андрей

Загрузка …
Загрузка …

Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.

 Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…

Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
79

 …
.

 Loading…
Loading…

Загрузка …

Загрузка…
81 Загрузка…0080 Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.

 Загрузка …
Загрузка …
Загрузка …

Loading…
Loading…

Загрузка . ..
Загрузка …

Загрузка …
Загрузка …
