Топ 10 настольных токарных станков по металлу за 2022 год

1 место

Цена: 538 000 p

Настольный токарный станок ТВ-7М (ТВ7М) предназначен для механической обработки изделий из металлов, древесины и пластмасс.

Полное описание …

2 место

Цена: 172 872 p

Настольный токарный станок Optimum TU2004V предназначен для механической обработки изделий из металлов, древесины и пластмасс. Технологические возможности станков могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

алые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.

Станок выполнен с приводом бесступенчатого регулирования частоты вращения шпинделя.

Полное описание …

3 место

Цена: 87 232 p

Metal Master MML 1830V – это настольный токарно-винторезный станок с вариатором, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

Главное преимущество тока

Полное описание …

4 место

Цена: 219 136 p

Настольный токарно фрезерный станок MML250X550M предназначен для различных видов механической обработки деталей типа тел вращения и корпусов из черных и цветных металлов, их сплавов, пластмасс и др. материалов.

Полное описание …

5 место

Цена: 74 624 p

Токарно-винторезный станок RED S712 является отличным вариантом для домашней мастерской, автосервиса, а также школьных мастерских. Этот небольшой, но в тоже время функциональный помощник способен превосходно справиться с выполнением таких операций как: нарезка резьбы, зенкерование, сверление, обточка поверхностей.

Преимущества RED S712

• Удобное
• Э

Полное описание …

6 место

Цена: 72 136 p

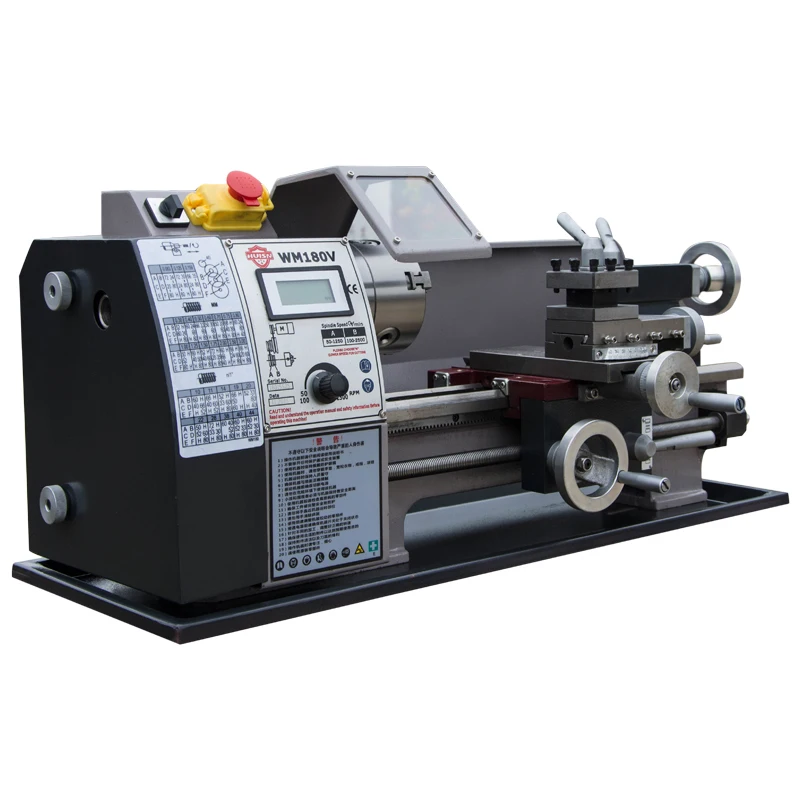

Настольный токарный станок Weiss Machinery WM-180V (ВМ-180V) «Универсал» предназначен для обработки изделий из металлов, древесины и пластмасс. Технологические возможности станка могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому. Станок отлично подходит для комплектации школьных мастерских, автомастерских, НИИ.

Полное описание …

7 место

Цена: 45 000 p

Ø обработки над станиной	100
РМЦ	170
Макс. обороты	3800
Мощность , кВт	0. 26
Напряжение	220В
Масса, кг	13

Настольный токарный станок JET BD-3 предназначен для механической обработки изделий из металлов, древесины и пластмасс. Технологические возможности станка могут удовлетворить как профессионала
с самыми разносторонними интересами, так и любителя.

Малые габариты, низкий уровень шума, возможность подключения станка к бытовой электросети позволяют заниматься техническим творчеством на дому.

Полное описание …

8 место

Цена: 65 000 p

Ø обработки над станиной	180
РМЦ	350
Макс. обороты	3000
Мощность , кВт	0.37
Напряжение	220В
Масса, кг	44

Настольный токарный станок JET BD-7 предназначен для механической обработки изделий из металлов, древесины и пластмасс.

Технологические возможности станков могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя. Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.

Полное описание …

9 место

Цена: 105 000 p

Ø обработки над станиной	230
РМЦ	400
Макс. обороты	2500
Мощность , кВт	1.00
Напряжение	220В
Масса, кг	58

Станок JET BD-8VS – относится к классу настольных токарных станков. Станок поставляется с поддоном для сбора стружки и через поддон прикручивается к тумбе или верстаку. Несмотря на свои маленькие габариты станок способен обрабатывать заготовку диаметром до 210 мм над станиной, а если точить над суппортом, то этот диаметр уменьшается до 135 мм. Пр

Полное описание …

10 место

Цена: 72 893 p

Ø обработки над станиной	210
РМЦ	400
Макс. обороты	2500
Мощность , кВт	0.75
Напряжение	220В
Масса, кг	75

Токарный станок модели WBL210 производства Weiss Machinery Co., Ltd. предназначен для проведения основных токарных работ: наружное точение, растачивание отверстий, подрезка торца и отрезка детали, а также сверление центральных отверстий при помощи задней бабки и нарезания внутренней и наружной резьбы. Идеально подойдет для единичных и мелкосерийн

Полное описание …

Сравнительная таблица

Характеристики	ТВ-7М	OPTIturn TU 2004V	MML 1830V	MML250X550M	RED S712	WM180V «Универсал»	JET BD-3	JET BD-7	JET BD-8VS	WBL210
Цена	538000	172872	87232	219136	74624	72136	45000	65000	105000	72893
Ø обработки над станиной	220	200	180	250	180	180	100	180	230	210
Ø обработки над супортом	100		110	150	110	110	70	110	210	140
РМЦ	275	300	300	550	350	300	170	350	400	400
Ø отверстия шпинделя	18	21	21	21	20	21	10	20	21	21
Макс. обороты	975	2500	2500	2000	2500	2500	3800	3000	2500	2500
Регулировка частоты вращения шпинделя	Ступенчатая	Ступенчатая	Бесступенчатая	Бесступенчатая	Бесступенчатая	Бесступенчатая	Бесступенчатая	Бесступенчатая	Бесступенчатая	Бесступенчатая
Мощность	0. 75	0.60	0.60	0.85	0.55	0.60	0.26	0.37	1.00	0.75
Напряжение	380В	220В	220В	220В	220В	220В	220В	220В	220В	220В
Масса	210	61	60	228	40	60	13	44	58	75
В наличии	1	1	23	2	15	0	0	0	0	0

Токарные станки.

Справочная информация

Принцип работы токарного станка

Весь механизм станка укреплен на станине, сделанной из двух стальных брусьев или из профильных чугунных либо алюминиевых балок. С одной стороны станины располагается передняя бабка, внутри которой размещен электрический двигатель (0,5-1,5 л. с.), вращающий шпиндель. Последний имеет конус Морзе, в него может вставляться поводковый центр (с двумя, тремя либо четырьмя ножами и одним острием), патрон или планшайба.

• Виды работ на токарном станке для начинающих
• Токарно-винторезный станок. Назначение, принцип действия.
• Токарные автоматы и полуавтоматы: принцип действия
• Вертикально-сверлильный станок: принцип действия
• Назначение токарных мини-станков
• Конструкция токарных мини-станков по металлу
• Принцип работы настольных станков
• Настольные комбинированные станки
• Мини-токарный станок по дереву

С другой стороны станка находится задняя бабка, центр которой поджимает заготовку, удерживая ее в горизонтальном положении. Поворачивающийся во все стороны подручник, располагающийся как можно ближе к заготовке, поддерживает и направляет резец.

На станках с ручной регулировкой скорость (частота) вращения может переключаться (от 450 до 2 000 об./мин) рычагом коробки передач, в которой расположены шкивы с подшипниками. В более сложных моделях станков коробка передач заменена электронным вариатором, позволяющим плавно регулировать скорость на ходу.

Виды работ на токарном станке для начинающих

В зависимости от того, какой предмет надо изготовить, существует два способа крепления заготовки. В первом случае деревянная деталь зажимается горизонтально между центрами передней и задней бабок. Второй способ предусматривает установку исключительно в передней бабке с помощью патрона или планшайбы. Если вы новичок в работе на этом станке, будет логично начинать с первого способа.

1. Обработка заготовки, зажатой между центрами

Этот способ применяется для обработки деталей цилиндрической формы различной длины, укрепленных между центрами передней и задней бабок. Таким образом вы можете изготовить разнообразные детали: от миниатюрных шахматных фигур до ножек стола или стоек перил. Особенно опытным мастерам удается даже вытачивать бильярдные кии.

Как правильно зажать деталь

Первый шаг работы заключается в нахождении положения оси деревянной заготовки, чтобы зажать ее между поводковым центром и центром задней бабки.

• С помощью углового центроискателя проведите карандашом с обоих торцов заготовки по две-три линии, пересечение которых и будет центром торца.
• Сильно ударив молотком по разметочному керну, сделайте канавки и осевое углубление на торцах заготовки.
• Наденьте заготовку на поводковый центр, подведите заднюю бабку к противоположному торцу и подожмите ею деталь так, чтобы поводки хорошо врезались в канавки на торце, а затем отведите центр задней бабки — изделие должно держаться само.
• Вновь подведите центр задней бабки к заготовке, чтобы зафиксировать ее по оси центров. Поверните маховик задней бабки на четверть оборота, если дерево мягкое, и на пол-оборота, если оно твердое. Деталь должна быть закреплена так, чтобы ее можно было без сопротивления проворачивать рукой.

Подведите подручник как можно ближе. Поворачивая ее рукой, убедитесь, что заготовка свободно вращается и ни за что не задевает. Опорная плоскость подручника должна располагаться примерно на 5 мм ниже оси вращения.

Как работать

Следующий состоит в том, чтобы сделать брусок дерева цилиндрическим. Это осуществляется на скорости 1 000-1 500 об./мин. При этом стружка снимается справа налево с помощью широкой вогнутой желобчатой стамески для черновой обработки — рейера. Если кусок дерева длинный, черновая обработка производится в несколько этапов; подручник придвигается к детали по мере ее обтачивания, не изменяя своего положения по высоте.

Для вытачивания деталей существуют инструменты разной формы: желобчатая стамеска для обработки фасонной поверхности, плоская стамеска, крючок, полукруглый резец, скошенная стамеска (косяк) и др.

В зависимости от типа используемого инструмента и стадии работы, следует периодически приближать подручник к заготовке. После завершения процесса, когда деталь уже выточена, производится окончательная отделка (шлифование, полирование, вощение, тонирование и др.) при снятом подручнике.

2. Обработка заготовки, зажатой с одного конца

При изготовлении коробочки деревянный брусок закрывается только с одного конца. В зависимости от формы и размеров детали используются разные средства крепления: патрон с тремя или четырьмя кулачками (некоторые зажимают в восьми точках), патрон «свиной хвост» (с установочными винтами, вкручивающимися в деталь), цанговый патрон или планшайба.

Эта работа требует немалого мастерства. Здесь надо проявить большую аккуратность при вытачивании уступа, чтобы диаметр не сделать меньше, чем нужно.

Токарно-винторезный станок. Назначение, принцип действия.

Токарно-винторезные станки являются наиболее универсальными станками токарной группы и используются главным образом в условиях единичного и серийного производства.

Конструктивная компоновка станков практически однотипна.

Токарно-винторезные станки — это наиболее распространенная категория токарного металлообрабатывающего оборудования.

Это оборудования предназначены для выполнения разнообразных работ.

На этих станках можно обтачивать наружные цилиндрические, конические и фасонные поверхности, растачивать цилиндрические, конические отверстия, обрабатывать торцовые поверхности, нарезать наружную и внутреннюю резьбы, сверлить, зенкеровать и развертывать отверстия, производить отрезку, подрезку и другие операции.

Для нарезания резьбы метчиком и плашкой необходимо только главное движение, так как подача инструмента осуществляется самозатягиванием.

Токарные автоматы и полуавтоматы: принцип действия

Токарные автоматы и полуавтоматы используются для обработки заготовок сложной формы из прутка и штучных заготовок в условиях крупносерийного и массового производства. Обработка деталей на этих станках производится несколькими инструментами, которые устанавливают на суппортах и в специальных приспособлениях (сверлильных, резьбонарезных и др. )

Высокая производительность токарных автоматов и полуавтоматов достигается благодаря полной автоматизации рабочих и холостых ходов и их частичного совмещения. При этом один рабочий обслуживает несколько автоматов или полуавтоматов. Однако переналадка автоматов и полуавтоматов при переходе на обработку новой заготовки связана со значительными затратами времени, что экономически оправдано только в массовом, крупносерийном и иногда в серийном производствах.

Токарные автоматы и полуавтоматы выпускают с горизонтальной и вертикальной осью вращения шпинделя. Последние имеют преимущества по сравнению с горизонтальными: занимают меньшую площадь; обеспечивают более высокую точность обработки благодаря тому, что силы тяжести не влияют на поперечные деформации шпинделя; лучше обеспечивается защита направляющих от стружки и ее отвод. На горизонтальных токарных автоматах обрабатывают преимущественно заготовки пруткового и трубчатого типа, хотя не исключена обработка и штучных заготовок.

По способу обработки токарные автоматы и полуавтоматы делят на фасонно-отрезные, продольного точения, токарно-револьверные, многорезцовые и копировальные.

Вертикально-сверлильный станок: принцип действия

Сверлильные станки предназначены для сверления глухих и сквозных отверстий в сплошном материале, рассверливания, зенкерования, развертывания, вырезания дисков из листового материала. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Основной параметр станка — наибольший условный диаметр сверления отверстия (по стали). Кроме того, станок характеризуется вылетом и наибольшим ходом шпинделя, скоростными и другими показателями.

Станина имеет вертикальные направляющие, по которым перемещается стол  и сверлильная головка J, несущая шпиндель и электродвигатель. Заготовку или приспособление устанавливают на столе  станка, причем соосность отверстия заготовки и шпинделя достигается перемещением заготовки.

Управление коробками скоростей и подач осуществляется рукоятками , ручная подача — штурвалом . Глубину обработки контролируют по лимбу . Противовес размещают в нише, электрооборудование вынесено в отдельный шкаф . Фундаментная плита  служит опорой станка. В средних и тяжелых станках ее верхняя плоскость используется для установки заготовок. Внутренние полости фундаментной плиты в отдельных конструкциях станков служат резервуаром для СОЖ.

Стол 9 можно перемещать по вертикальным направляющим вручную с помощью ходового винта, вращая рукоятку. В некоторых моделях стол бывает неподвижным (съемным) или поворотным (откидным). Охлаждающая жидкость подается электронасосом по шлангу. Узлы сверлильной головки смазывают с помощью насоса, остальные узлы — вручную.

Сверлильная головка  представляет собой чугунную отливку, в которой смонтированы коробка скоростей, механизмы подачи и шпиндель. Коробка скоростей содержит двух- и трех-венцовый блоки зубчатых колес, переключениями которых с помощью одной из рукояток  шпиндель получает различные угловые скорости. Частота вращения шпинделя, как правило, изменяется ступенчато, что обеспечивается коробкой скоростей и двухскоростным электродвигателем.

Назначение токарных мини-станков

По сути, мини-станок — это уменьшенная копия более крупного заводского оборудования.

Она подходит для работы с относительно небольшими заготовками, в основном с телами вращения: к таким относятся детали в виде сфер, цилиндров, конусов и так далее. Можно с помощью такого станка и сверлить, вытачивать канавки, нарезать резьбу, подрезать торцы и многое другое. Подойдёт он и для выравнивания поверхности. Его удобно использовать при разнообразных видах работы, а качество зависит лишь от конкретной фирмы и модели.

Приобретя настольный токарный станок, установите его на специальной подставке или просто поставьте на рабочий стол. Однако он может сдвигаться и качаться при выполнении работы, поэтому для устойчивости рекомендуем прикрепить его к поверхности. Это необязательно делать, если у вас есть специальный поддон или рабочие детали небольшие.

Основная масса таких аппаратов используется мастерами в быту, в небольших автомастерских, а также для обучения школьников и студентов токарному делу — в школьных кабинетах труда или в цехах институтов технической направленности. Они славятся высокой функциональностью, при этом не занимая много места и не требуя особенного дополнительного оборудования. Для работы с большими объёмами деталей и в промышленном производстве они, как правило, не подходят.

Тем не менее и на крупных предприятиях возникает необходимость изготовления миниатюрных изделий — например, при производстве часовых механизмов. В таких случаях используются особо точные модели для серийного и мелкосерийного производства.

Конструкция токарных мини-станков по металлу

Его главный элемент — это станина, к которой крепятся все остальные части. Она является основой всех узлов и имеет отверстия для крепления к столу. Обычно изготовлена из чугуна.

Следующий элемент — это суппорт, в который укрепляется сверло, резец или другой обрабатывающий инструмент.

Он же отвечает за перемещение сверла в нужном направлении, не отклоняясь от курса. Он передвигается при помощи вала хода и устройств передачи.

Деталь фиксируется на шпинделе — ещё одной части станка, выполненной в форме цилиндра. Именно от его параметров зависит качество работы всего устройства. Он питается энергией от электродвигателя.

На задней стойке есть специальный центр, удерживающий длинные детали во время их точения. Стойка приводится в движение специальным рычагом и фиксируется после установки необходимой позиции. Впрочем, такая тонкая регуляция есть не на всех аппаратах.

Привод у станка чаще всего бывает ременным — это наиболее удобный вариант, так как он более надёжен в случаях, когда заготовку заклинивает и механизм останавливается.

Самые маленькие станки имеют только одно место для резца в держателе, поэтому каждый раз перед сменой операции придётся вставлять его заново и регулировать высоту. Есть и возможность надстройки мини-станка — вы можете купить специальный держатель с поворотом.

Принцип работы настольных станков

Мини-токарные станки работают по тому же принципу, что и большое промышленное оборудование.

Принцип работы станка несложен. Если нужно обработать достаточно длинную деталь, ее закрепляют в патроне шпинделя, на задней бабке устанавливают сверлильный патрон со сверлом, выполняют в торце детали центровочное отверстие.

Потом патрон меняют на вращающийся центр, которым поджимают заготовку со свободного торца.

В резцедержателе закрепляют и выставляют по высоте нужный резец. Суппорт приводится в движение либо с помощью рукояток подачи, либо автоматически, в зависимости от модели станка и выбранного режима обработки.

Коробка передач позволяет менять скорость вращения и режимы работы.

Закрепленная в патроне шпинделя деталь вращается вокруг горизонтальной оси, а резец снимает стружку на заданную глубину.

Для обработки металлических деталей резец изготавливается из твердосплавных материалов.

Настольные комбинированные станки

Если настольные компактные станки становятся незаменимыми для малогабаритной или передвижной мастерской, то что уж говорить о комбинированных устройствах.

Мини-токарно-фрезерный станок, мало того что не требует большой площади для установки, он и стоит дешевле, чем два станка по отдельности.

На место резцедержателя устанавливаются тиски фрезерной части или же фрезеруется деталь, установленная в центрах.

На комбинированном станке выполняются токарные операции по резанию, проточке, сверлению, накатке, зенкованию и фрезерные по вырезанию канавок и пазов, получению профильных поверхностей, торцеванию.

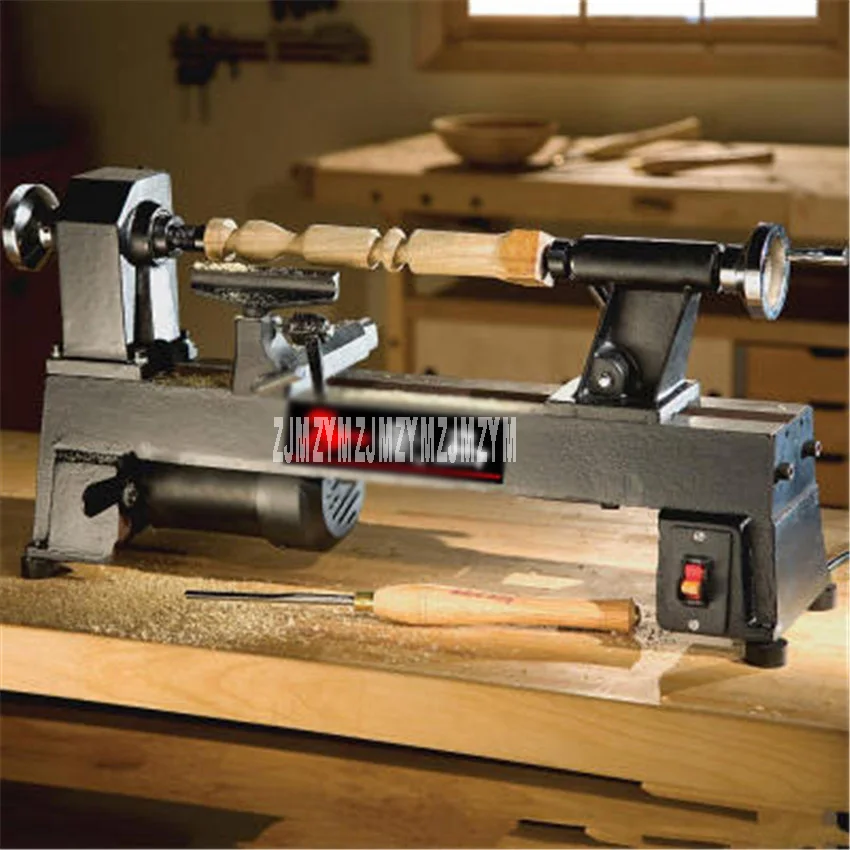

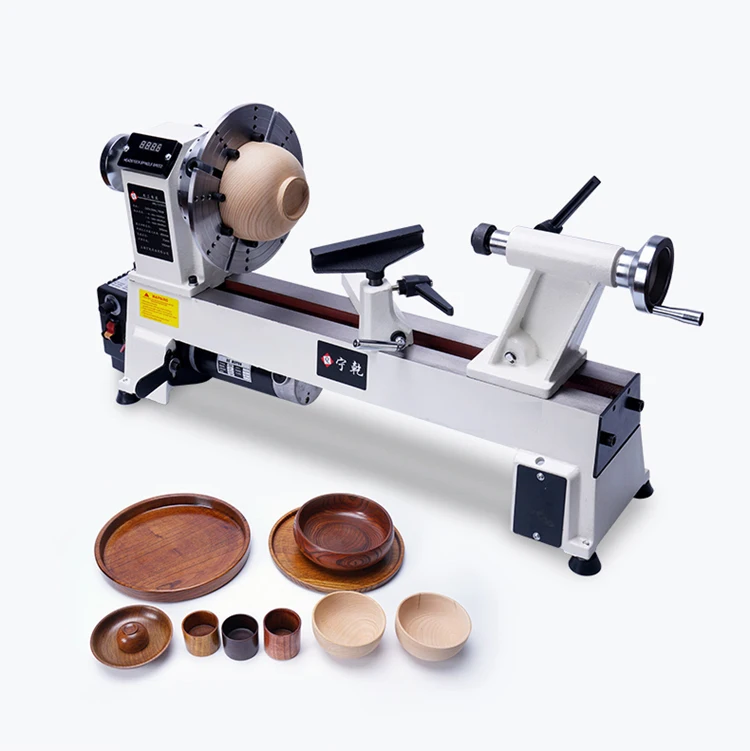

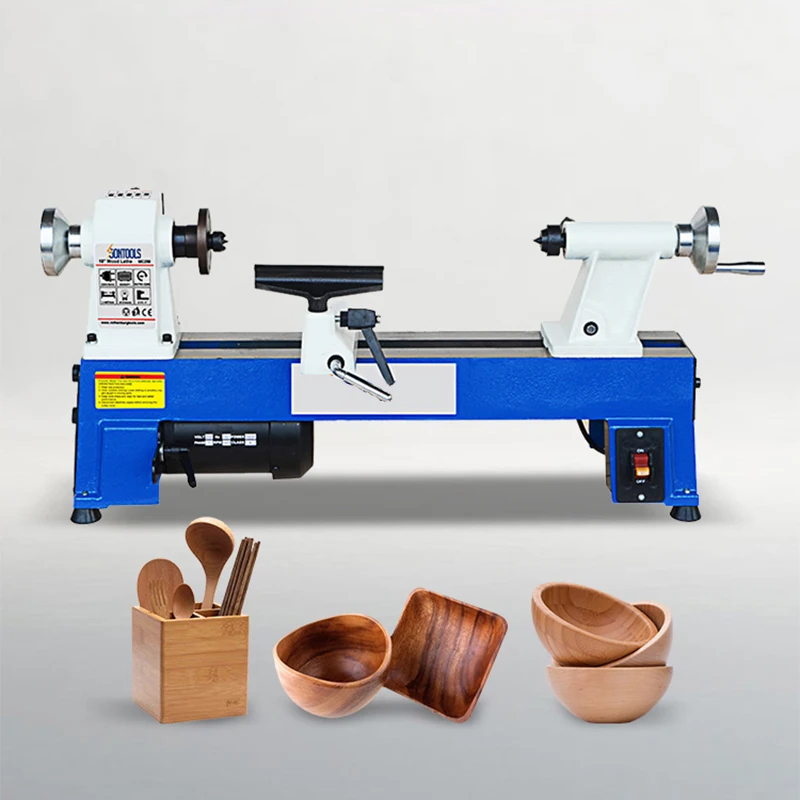

Мини-токарный станок по дереву

В деревообработке разделение оборудования на промышленное и бытовое значительно более условно, чем в металлообработке.

На маленьких настольных токарных станках обрабатывается абсолютное большинство деталей цилиндрической формы даже на крупных предприятиях по производству мебели.

Устройство токарных станков по металлу и дереву практически одинаково с теми же передней и задней бабками на станине, электродвигателем и ременной передачей. В деревообработке значительно многообразнее инструменты и приспособления для разных видов обработки дерева, включая фасонную обработку и художественную резьбу. Поэтому и больше набор патронов и планшайб для установки их на станке. Существует даже специальное приспособление в виде насадки на шпиндель с эксцентриком и ползунами для точения овалов.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 2.3 из 5.
