Монтаж профнастила на стену: Монтаж профнастила на стену — технлогия, инструкция

Монтаж профнастила на стену — технлогия, инструкция

Стеновой профнастил имеет высокую волну. Его можно устанавливать, как вертикально, так и горизонтально. Чаще всего его используют для перекрытий, ограждений, а также отделочных работ. На сегодняшний момент различные виды профнастила, а том числе и стеновой – самый популярный и доступный строительный материал.

Стеновой вариант профнастила отличается от кровельного высотой волны, которая доходит до 20 мм, а также шириной листа, ширина которого достигает до 0.6 мм. Всех данных характеристик достаточно, чтобы выдерживать нагрузки.

Сегодня хотелось бы поговорить о монтаже данного профнастила.

Благодаря своей пластичности, данный строительный материал способен принимать различные формы. Именно поэтому его часто используют в кровельных работах, для облицовки потолков и стен, а также для возведения заборов и прочих ограждений.

Сожержание

• 1 Монтаж стенового профнастила
• 2 Маркировка стенового профнастила
• 3 Выбор стенового профнастила
  • 3. 1 Советуем почитать:

Монтаж стенового профнастила

Осуществлять крепления листов профнастила необходимо после подготовки стен. Для начала необходимо утеплить стену. Используя специальные анкера необходимо по всей площади стен сделать теплоизоляцию. Только после данной процедуры можно приступать к установке профиля (Г-образного).

Нужно помнить о том, что необходимо предусмотреть обветривание стен, чтобы исключить скопление влаги между стеной и профнастилом. Поэтому вы должны сделать нужное расстояние.

После того, как создан каркас профиля, к нему можно начинать крепить листы стенового профнастила. Крепится он с помощью саморезов по металлу, под шляпку которых, лучше всего положить пластиковую шайбочку. Непосредственно для работы с саморезами используйте шуруповерты.

---

Есть еще вариант монтажа листов профнастила, когда в качестве каркасов, в роли основы стены, применяются металлические профили. Поэтому, не нужно спешить с монтажом, для начала необходимо выполнить грамотную гидроизоляцию фундамента. Для этого будет достаточно обычного рубероида. После этого можно приступить к прикручиванию профиля к фундаменту. Затем в профиль вставляются стойки, которые также крепятся универсальными саморезами. Теперь каркас готов.

Теперь на внутренней стороне панелей необходимо сделать пароизоляцию, который крепится все теми же саморезами. Можно приступать к установке утеплителя, который необходимо защитить ветрозащитной пленкой. Наступает речь о монтаже стенового профнастила на установленный по всей ширине стены шляпный профиль.

Крепится он также как и в предыдущем варианте, с помощью саморезов, под которые подкладываются пластиковые шайбы. Остается с помощью заклепок закрепить стыки листов.

---

Еще один самый простой вариант крепления стенового профнастила, так как он не требует практически никакой подготовки. Данный способ крепления не сложнее установки забора, только выглядеть все будет немного иначе. Для установки листов потребуется более частое крепление саморезов, которые вкручиваются в нижнюю часть, через волну (т. е. чаще чем обычно). Стыки также необходимо крепить заклепками, через каждые 30 см. Чтобы окончательно завершить строительство, можно использовать специальные элементы в виде уголков.

С монтажом мы разобрались, осталось определиться с выбором профнастила.

Маркировка стенового профнастила

Необходимо выбирать листы с высотой волны от 8 до 20 мм, чаще всего используют листы со следующими маркировками:

1. С8;
2. С10;
3. С18;
4. С20;
5. С21.

Буква «С» говорит о том, что профнастил является стеновым, цифра говорит о высоте волны профиля. Выше я говорил о том, что высота профиля применятся до 20 мм, однако при высокой нагрузке можно (суровые погодные условия) использовать высоту волны в 21 мм.

Выбор стенового профнастила

Перед покупкой стенового профнастила нужно определиться с условиями, в которых он будет использован и исходя из этого выбирать лучший вариант. Для облицовки дома можно использовать профиль высотой в 8 мм, этого вполне хватит. Не нужно переплачивать большие деньги, так как листы более высокой маркировки будят стоять гораздо дороже. Для строительства забора, лучше всего использовать марку не ниже С18. Это необходимо, чтобы выдержать суровые погодные условия. При очень высокой нагрузке, можно использовать более высокую маркировку.

Чтобы увеличить и без того большой срок эксплуатации листов, можно приобрести полимерные стеновые профлисты, срок службы которых может превышать 50 лет.

Говоря о цвете, стоит помнить о том, что такой строительный материал можно красить. Поэтому можете приобретать листы серого цвета, а потом перекрашивать в наиболее подходящий вам цвет.

Видео к теме

Советуем почитать:

Cпособы монтажа стенового профнастила — Первый по профнастилу

На практике уже давно доказано, что монтаж профилированных листов является несложным процессом.

Технология монтажа профнастила относится к одному из основных его преимуществ, которое можно выделить из огромного числа достоинств этого материала.

Схема обшивки стены профлистом

Благодаря именно простоте выполнения монтажных работ профнастил стал материалом, который особенно любят использовать не только профессиональные строители, но и любители. А если еще сюда приплюсовать разнообразие цветов профнастила, то сразу понятно, почему он стал так востребован и популярен сегодня.

Виды профилированных листов

Говорить сегодня о листах профнастила, как только о материале для кровли, уже нет абсолютно никакого смысла. Так как профнастил с огромным успехом применяется и как отделочный материал для облицовки стен, и оградительных конструкций. Исходя из этого, по назначению листы профнастила делятся на два типа:

• кровельный профнастил;
• стеновой профнастил.

Монтаж стенового профлиста имеет свои отличительные особенности. Чтобы он был выполнен на качественном уровне, следует правильно провести весь процесс монтажа и уделить пристальное внимание нюансам.

Стеновой профилированный лист ограничен высотой гребня от 8 до 20 мм

Итак, чем больше у профлиста высота гребня, тем его показатели прочности выше. Отсюда вывод, профлист для кровли должен иметь повышенные показатели прочности, а это значит, что материал, имеющий более высокий гребень – кровельный профнастил. Исходя из этого, существуют некоторые ограничения по высоте гребня волны. Стеновой профилированный лист ограничен высотой гребня от 8 до 20 мм. Под эти размеры попадают следующие марки профнастила:

• С21;
• С20;
• С18;
• С10;
• С8.

Буква «С» обозначает, что данный профлист относится к категории стенового профнастила, цифра – высота гребня волны. Чем сильнее нагрузки ветра, тем данная цифра должна быть больше. Все довольно-таки просто.

Порядок выбора профилированного листа

Остановимся более подробно на назначении различных марок материала. Если в вашем проекте строительства здания заложена облицовка фасада профнастилом, то есть крепление его на стену строения, то для данной цели необходимо применять профнастил с маркой С8. Не нужно понапрасну тратить свои средства, приобретая более прочный материал, а соответственно и более дорогостоящий. По мнению специалистов, профилированный лист марки С8 отлично подходит для отделки стены.

Листы профнастила отличаются по ширине между гребнями и толщине металла

А вот если вы планируете соорудить забор из профлиста, который должен надежно защищать ваш загородный участок, то для этой цели лучше всего применить, как минимум, материал марки С18, так как он обладает повышенной прочностью. Именно такой материал способен хорошо справиться с высокими нагрузками ветра.

Выбирая профнастил, следует учесть, что приобретать материал необходимо только лишь с полимерным покрытием. На сегодняшний день существует много производителей профнастила, в зависимости от которых покрытие материала может быть исполнено из пурала, пластизола или полиэстера. Следует также уделить некоторое внимание выбору толщине профилированного листа. Профнастил производится со следующими стандартными параметрами материала: 1,00 мм, 0,8 мм, 0,7 мм, 0,55 мм и 0,5 мм. Как правило, выбор толщины материала зависит от климатических характеристик среды его применения. Наибольшую популярность имеют профили толщиной 0,7 мм и 0,5 мм.

Порядок выполнения монтажных работ

Схема монтажа профлиста на утепленную стену

Крепление профилированных листов к стене можно разделить на три способа:

• крепление к уже возведенной стене;
• крепление к сборной конструкции стены. Инструкция монтажа профлиста данным способом предусматривает применение его как для внутренних, так и для внешних отделок помещений;
• крепление профлиста, который будет выполнять функцию самой стены.

Инструкция монтажа профнастила к стене первым способом отличается тем, что материал будет играть двойную функцию, где облицовка стены – это первая, а защита материала теплоизоляции – это вторая. То есть монтаж профилированного листа на стену требует ее первоначальное утепление с применением листовых или рулонных материалов теплоизоляции. Процесс монтажа профлиста в первую очередь начинается с монтирования кронштейнов, путем крепления их к стене саморезами или дюбелями. После этого на стены крепятся утеплительные плиты при помощи специальных саморезов (грибков) или же обычных саморезов с широкими шайбами. Дальше поверх плит прокладывается полиэтиленовая пленка, она будет выполнять роль защиты утеплителя от проникновения в него влаги. Далее выполняется монтаж каркаса для крепления профлистов.

Как правило, для этой цели используется металлический направляющий профиль (П-образной формы). В первую очередь монтируются вертикальные профили, крепить которые нужно к предварительно установленным кронштейнам, после этого устанавливаются между ними горизонтальные перемычки. Выполняя монтаж поперечных профилей, следует учесть, что их расположение должно быть удобным для крепления листов профнастила. После того, как будет готова конструкция каркаса под профнастил, можно выполнять крепление стенового профнастила. Крепить материал к профилям необходимо саморезами по металлу, которые имеют подкладку под шляпку.

Второй способ монтажа профилированных листов

Материал к каркасу крепить необходимо саморезами по металлу, которые имеют подкладку под шляпку

Данный способ монтажа, как правило, применяется в каркасном строительстве, где роль каркаса играет металлический профиль, как основа стены. Инструкция монтажа профнастила к стене вторым способом требует предварительного проведения гидроизоляции фундамента. Для этого необходимо установить на верхней поверхности фундамента сложенный в два раза рубероид. Этого будет вполне достаточно. После чего на фундамент монтируется профиль, крепить его к фундаменту необходимо с помощью универсальных саморезов. Затем в установленный профиль монтируются стойки, которые крепить можно так же саморезами. Таким образом, получится своеобразный каркас строения в виде панелей. После этого с внутренней стороны панелей нужно уложить пароизоляционный материал, крепление которого выполняется с помощью саморезов имеющих потайную головку. Далее можно укладывать утеплительный материал, который с его внешней стороны необходимо закрыть полиэтиленовой пленкой.

На этом все, стена готова, можно приступать к монтажу стенового профнастила. Перед началом монтажа профилированных листов по всей длине стены монтируется шляпный профиль, который и будет местом фиксации профлистов. Точно так же, как и в первом способе, материал к каркасу крепить необходимо саморезами по металлу, которые имеют подкладку под шляпку. Стыки листов профнастила крепятся заклепками. Для того чтобы завершить внешний вид строения, нужно применить дополнительные элементы. К примеру, для обрамления окон дома используются отливы и уголки, для закрытия углов строения также применяются уголки. Все дополнительные элементы производятся из оцинкованной стали и имеют такие же цвета, как и листы основного материала.

Третий способ монтажа профилированных листов

Данный способ является самым простым, так как не имеет никакой сложности подхода к выполнению всего процесса монтажа. В этом способе крепление профлистов выполняется точно по технологии монтажа забора. Но инструкция этого способа имеет определенные отличия в крепеже материала. Все остальное это точный монтаж профнастила на забор. Крепление листов материала нужно производить в его нижнюю часть волны, при этом через волну, иначе говоря, очень часто. Места стыковки листов скрепляются заклепками через каждые 30 см.

Как крепить профнастил на стену: рассмотрим данный вопрос

Гусевский Андрей Анатольевич

Приветствую команду сайта Отделка-эксперт.ру. Мое имя Сергей, и у меня вот такой вопрос, точнее несколько.

• Вопрос 1: Как крепить профнастил на стену, а точнее,  интересует, с помощью какого крепежа данную процедуру можно выполнить правильно?
• Вопрос 2: Обязательно ли делать контробрешетку?
• Вопрос 3: Нужно ли как-то обрабатывать стены перед тем, как их закрывать?
• Вопрос 4: Влияет ли на что-нибудь форма профнастила? До сих пор не определился с выбором.

Заранее благодарен!

Стены обшитые профнастилом

Содержание статьи

• Ответы
  • Ответ 1
  • Ответ 2
  • Ответ 3
  • Ответ 4
• Заключение

Ответы

Давайте отвечать на все вопросы по порядку, как они были заданы.

На фото показано, как обшить стены профнастилом

Ответ 1

Конструкции из профнастила и металлической черепицы считаются одними из самых легких. Отличаются они друг от друга формой и больше ничем. Профнастил примечателен тем, что его волнистая форма прекрасно подходит для обшивки фасадов строений, чего не скажешь о его «собрате».

Из-за того, что профнастил не является тяжелым материалом, он сильно не нагружает несущие стропила на крыше, и собранную под него обрешетку для крепления на стене. Поэтому стены дома из профнастила делаются легко, а их окончательная стоимость будет невысокой.

Благодаря названному свойству, технология укладки профнастила на стены рекомендует выполнять фиксацию металлических листов при помощи самонарезающих винтов (саморезов) без предварительной подготовки отверстий, или шестигранных шурупов с подложкой в виде резиновой шайбы.

Внимание! Ни в коем случае нельзя выполнять монтаж профнастила при помощи гвоздей.

Процедура монтажа заключается в следующем:

• Приобретаем листы длиной не меньшей, чем высота отделываемой поверхности. Так вы избавитесь от поперечных швов и упростите себе монтаж.
• Если купить листы нужной длины не удалось, то укладывать профнастил следует порядно, с минимальным нахлестом в 8 сантиметров. Стартовать в этом случае нужно с нижних рядов.
• Профнастил крепится в местах прилегания нижних частей волны к каркасу обрешетки.
• При фиксации листа к крайним планкам обрешетки, листы нужно прикрепить в каждом углублении, а на промежуточных поясах – допустимо крепление через одно углубление.
• Крепления в продольных стыках монтируются на расстоянии не более 5-ти сантиметров.

При работе с листом не допускается применение электросварки, а также газовой резки. Также запрещено выполнять отверстия в профилированных листах подобным способом.

Укладка профнастила на стену на саморезы выполняется при помощи электродрели или шуруповерта на средних оборотах. Будьте осторожны, чтобы не перетягивать уплотнительные резинки на шестигранных шурупах. Процесс правильной фиксации показан в видео в этой статье.

Ответ 2

Устройство обшивки стен профнастилом

Ответ на данный вопрос зависит от того, из какого материала собирается каркас. Для чего вообще нужна контробрешетка? Контрпояса обрешетки монтируют для того, чтобы обеспечить вентиляционный зазор для гидроизоляции, то есть, попросту, она позволяет пленке просыхать после контакта с влагой, а также выветривает весь скопившийся конденсат на обратной стороне металла.

Гидроизоляция монтируется, когда вы утепляете внутреннее пространство каркаса, к примеру, минеральной ватой, которая не переносит воздействия влаги:

• Как происходит процесс возведения деревянной обрешетки? Сначала на стены набиваются вертикально брусья (если не предусмотрено, что профнастил будет монтироваться горизонтально).
• Затем пространство между ними заполняется утеплителем.
• Поверх бруса набивается гидроизоляционная пленка.
• Далее параллельно брусу монтируется обрешетка из тонкой рейки, которая прочно прижмет изоляцию.
• Затем, перпендикулярно обрешетке ставится контробрешетка с шагом в 50 сантиметров.

Если же используется каркас из металлопрофиля, то контробрешетка не нужна, так как пояса каркаса устанавливаются на кронштейны, которые отстоят от стены на нужное расстояние. Утеплитель и гидроизолятор фиксируются на, так называемые «грибки».

Ответ 3

Если фасад утепляемый, обработка поверхности осуществляется грунтовкой глубокого проникновения. Это делается для того, чтобы улучшить адгезию к основанию клеевого слоя, на который монтируются плиты утеплителя.

Если фасад неутепляемый, то основание ни в какой обработке не нуждается. От прямого попадания влаги стены будут защищены профнастилом.

Ответ 4

Стеновой профнастил легко смонтировать своими руками

Для определения типа профнастила существует определенная инструкция. Для обшивки стен и крыш малой площади достаточно использовать листы форматов: С18, С20, С21. Такие конструкции не испытывают больших нагрузок, поэтому прочности такого материала достаточно.

Но существуют и усиленные модификации профнастила (НС 35, Н 60 и Н75), прочность которых для облицовки стен избыточна, к тому же их цена намного больше, чем у предыдущих вариантов. Их используют при строительстве каркасных зданий, малых архитектурных форм, кровельных покрытий большой площади.

Кстати! На них предусматривают дополнительные усиливающие ребра-канавки для повышения прочности листового металла. Поэтому, даже если вы не ориентируетесь в моделях, по этому признаку вы сможете легко распознать такой профнастил.

Усиленный профнастил

Заключение

Надеемся, что смогли наиболее полно ответить на поставленные вопросы. Рекомендуем дополнительно ознакомиться с приложенным видео «Обшивка стен профнастилом».

Монтаж профлиста на стену: цены, описание, разновидности. Доставка! СПБ

Монтаж профлиста на стену — доступный и практичный способ облицовки фасадов, изготовления несущих конструкций и перегородок. От материала, используемого при устройстве кровли, профилированный лист для укладки на стену отличается формой и высотой гребня, она составляет 8-20 мм. А также самой толщиной профлиста. Нецелесообразно использовать для стен профилированный лист, толщина которого выше 0,6 мм.

Правильно выбираем стеновой профнастил

Почему у стенового профнастила такие характеристики? Они определяются нагрузками, которые облицовка должна выдерживать в процессе эксплуатации. Если тебе нужен материал для облицовки, вполне достаточно высоты гребня в 8 мм. Такой профиль имеет самая распространённая марка С8. Профнастил для забора целесообразнее выбирать с более высоким гребнем. Опытные строители чаще всего используют С18,  С20 — надёжные материалы, полностью справляющиеся с ветровыми нагрузками. Если же ты собрался положить профлист на крышу, понадобится не стеновой, а несущий лист. Он маркируется литерой «Н».

В качестве облицовки используется профлист с полимерным слоем: он отличается не только долговечностью, но и богатой гаммой цветов. Это значит, что ты легко подберёшь такой оттенок, который сделает стены твоего дома самыми нарядными. Точно также решается более сложный вопрос: «профнастил оцинкованный или крашеный, какой лучше для кровли». Эстетически привлекательная крыша подчёркивает хороший вкус хозяев.

Преимущество профнастила в качестве фасадного материала

Если в проекте предусмотрен вентилируемый фасад, использовать для него профилированный металл очень выгодно, вот почему:

• при небольшой толщине профлист имеет небольшой вес, так что нагрузка на несущие конструкции оказывается невысокой;
• монтаж профлиста производится легко и быстро, выполнять его намного проще, чем ту же укладку профлиста на крышу;
• профилированный металл с полимерным покрытием устойчив к дождю и снегу, неплохо сопротивляется порывам ветра;
• устраивать вентилированный фасад можно в любую погоду;
• прослужит он не менее 30-40 лет, без ремонта, без сложного ухода.

Существует три схемы крепления стенового профнастила:

1. крепление в качестве облицовки на готовую стену;
2. крепление к каркасу сборной стены. В этом случае профнастил может быть установлен с внешней и внутренней стороны;
3. установка профнастила вместо стены или перегородки.

Монтаж на готовую стену. Если ты уже знаешь, как крепить профлист на крышу, тебе не доставит хлопот крепление его на стену в качестве облицовки. Такой способ монтажа требует предварительного утепления поверхности, а оптимальным вариантом утеплителя будет листовой теплоизоляционный материал, например минеральная вата.

Саморезами или дюбелями на несущей стене крепятся специальные кронштейны, между которыми устанавливаются плиты утеплителя. Поверх плит укладывается гидроизоляционная плёнка, защищающая утеплитель от попадания влаги. Уже поверх плёнки устанавливается обрешётка, которая послужит каркасом под профнастил. Металлическая облицовка крепится к обрешётке саморезами с подкладкой под шляпку, так, как это делается при использовании профнастила для кровли.

Монтаж к каркасу часто используется в строениях, изготовленных по технологии ЛСТК, где в качестве каркаса применяются тонкостенные металлические профили. В каркас из металлопрофилей укладывается и фиксируется теплоизоляционный материал, затем монтируется мембрана для защиты конструкции от ветра, а затем специальный шляпный профиль. Крепление к нему профилированных листов выполняется самосверлящими крепежными материалами с уплотнительной каучуковой прокладкой.

Монтаж профлиста в качестве перегородки или не несущей стены выполняется так же, как строительство забора, только с более прочным  сложным каркасом и с большей частотой крепления элементов. Не забывай при выполнении работ, что все саморезы для профнастила должны быть укомплектованы пластиковыми или резиновыми шайбами.

Особенности вентилируемого фасада

При желании профилированные листы могут крепиться к стенам не только вертикально, но и горизонтально. Такой приём создаст оригинальное решение по своим эксплуатационным качествам ничуть не хуже, чем традиционная вертикальная установка.

При любом способе установки закреплять материал на основании надо так, чтобы под профлистом оставался вентиляционный зазор для обеспечения естественной циркуляции воздуха. Вентилируемый фасад предотвращает скопление влаги и появление плесневых грибков. Такая отделка имеет ещё одно преимущество: намного более высокие показатели сохранения тепла и поглощения шума.

Когда монтаж профлиста на стену будет закончен, так же, как в случае с профнастилом для кровли, необходимо установить доборные элементы на углы и технологические зазоры. Делается это чтобы не допустить проникновения влаги внутрь стены, и придания всей облицовки аккуратного и завершённого вида.

всё про ремонт и обустройство жилья

• Вся продукция
• Металлочерепица
• Ячеистый бетон (газоблок)
• Аквапанель
• Профилированный лист (профнастил)
• Термопрофиль
• Фальцевая кровля
• Водосточная система
• Кассеты фасадные
• Сайдинг
• Фасадные панели
• Профили гнутые
• Металл в рулонах
• Керамогранит
• Фиброцементные панели

Прочность и долговечность профилированных стальных листов, а также простота, скорость их монтажа и сравнительно небольшая стоимость позволяют интенсивно использовать профнастил как стеновой строительный материал. Стеновой профнастил применяется, в основном, при строительстве утеплённых фасадов зданий, при изготовлении сэндвич-панелей и при возведении различных ограждений.

Стеновой вариант профнастила имеет низкую или среднюю высоту профиля, например, профнастил марок С-13 (типы А и Б, двух видов каждый), С-25 (двух видов), С-44. Рассмотрим, как происходит обшивка стен профлистом при строительстве утеплённого фасада здания.

Возможны три варианта облицовки стен профлистом:

• первый вариант предусматривает утепление уже построенной стены,
• во втором варианте профнастил выступает в качестве внутреннего и наружного облицовочного материала сборной стеновой конструкции,
• в третьем варианте профлист выполняет функции стены.

Вариант утепления уже построенной стены.

При утеплении фасада профлистом к несущей стене крепятся кронштейны. После установки кронштейнов производят монтаж плит утеплителя. Крепление плит утеплителя к основанию производится полиамидными дюбелями тарельчатого типа. Для защиты утеплителя от ветра применяется ветровлагозащитная пленка. Далее к кронштейнам крепят вертикальные П-образные направляющие, крепление производят при помощи заклепок. С помощью направляющих выполняют выравнивание стены. Между направляющими и ветрозащитной плёнкой создаётся воздушный зазор. К вертикальным направляющим крепятся горизонтальные П-образные профили с шагом, необходимым для надежного крепления профлиста. Стеновой профлист закрепляют самонарезающими шурупами с уплотнительными прокладками.

Вариант, когда профнастил выступает в качестве внутреннего и наружного облицовочного материала сборной стеновой конструкции:

Рассмотрим вариант утеплённой панели, когда в качестве внутренней и внешней облицовки применяются листы стенового профнастила . Прежде чем начать монтаж панелей, выполняется горизонтальная гидроизоляция фундамента, обычно это рубероид, уложенный в 2 слоя. Нижний направляющий профиль крепят к фундаменту универсальными анкерными шурупами. Стойки устанавливают вертикально в нижний направляющий профиль и закрепляются. Таким образом из направляющих и стоечных термопрофилей собирается каркас панели.

Пароизоляционная пленка монтируется горизонтальными слоями с закреплением её на внутреннюю сторону панели саморезами с потайной головкой. Утеплитель укладывается в каркас из термопрофилей. Дополнительное крепление утеплителя к стойкам панелей не предусматривается, утеплитель держится за счет своих упругих свойств, от проседания фиксируется перемычками панели. Ветрозащитную мембрану крепят к стеновой панели горизонтальными полосами снизу вверх с вертикальными и горизонтальными нахлёстами.

Поверх пленки, прижимая её к стеновой панели, монтируется шляпный профиль, закрепляясь к стойкам панели саморезными болтами. Монтаж профлиста на стену осуществляется самосверлящими болтами с уплотнительной прокладкой через одну волну в нижний прогиб. Вертикальные стыки профлистов закрепляются заклепками. Обрамление оконных проёмов выполняется наружными уголками, верхним отливом, водоотливом оконным — комплектующими элементами из окрашенной оцинкованной стали. В углах здания устанавливаются наружными уголки, закрывающие стык профлистов. Комплектующие элементы придают стене законченный внешний вид.

Вариант, не требующий утепления: профлист выполняет функции стены

В случае, когда здание не требует утепления, профлист выступает в качестве стены, защищающей внутреннее пространство от ветра и осадков. В данном случае профлист крепится к стеновым ригелям каркаса самосверлящими болтами с уплотнительной прокладкой. Крепление профнастила к стене производится через одну волну в нижний прогиб, стыки профлистов скрепляются заклепками с шагом 300 мм.

Транспортировка, погрузка и выгрузка

Для того чтобы продукция была доставлена без повреждений, наши специалисты соблюдают следующие требования по транспортировке:

• погрузка осуществляется на ровное основание кузова. Длина кузова не превышает длину коробок с продукцией;
• во время транспортировки обеспечивается защита продукции от перемещения и механического повреждения;
• скорость транспортного средства не превышает 80 км/ч. Движение автотранспорта производится без резких разгонов и торможений.

Требования по погрузке и выгрузке продукции:

• погрузка и выгрузка коробок с продукцией осуществляется при помощи специальной подъёмной техники с мягкими стропами. При длине коробок более 5 метров применяются траверсы;
• при ручной выгрузке листы поднимают и переносят аккуратно, в вертикальном положении. Не допускаются перегибы листов.

Цена обшивки стен профлистом

Точная цена монтажа стенового профнастила определяется после осмотра здания и зависит от объема и сложности работ. Проконсультироваться со специалистами по поводу стоимости обшивки стен профлистом Вы можете по телефону 8 800 100 20 11 или воспользовавшись формой обратной связи.

Стеновой профнастил – современный оцинкованный строительный материал, изготовленный из листовой стали. Для улучшения износостойких свойств покрыт слоем полимерного состава и профилирован. Используется для облицовки внешних и внутренних стен здания. Если Вы столкнулись с этим материалом, то наверняка Вас интересует вопрос: «Сколько стоит монтаж профлиста на стену?». И ниже мы познакомим Вас со средними ценами на рынке, которые мы вычислили путем анализа прайс-листов многих строительных компаний.

Монтаж профлиста на стены

Профилированный лист в качестве отделочного материала для стен отличается следующими преимущества:

• надежность;
• эстетическая привлекательность;
• долговечность;
• простота и удобство в монтаже.

Учитывая внушительный объем площади и малый вес, он достаточно быстро монтируется. При выборе профнастила во время монтажа на стены стоит обратить внимание на ширину желобков, поскольку именно она влияет на прочность и жесткость стен. Стоит отметить, что в зависимости от используемого вида профлиста сильно отличается и вес всей конструкции.

Выполнить правильный монтаж стенового профнастила можно посредством специальных саморезов, которые закручены в металлический каркас. На участок размеров в один «квадрат» понадобится не меньше шести саморезов. Технология крепления выбирается с обязательным учетом таких характеристик, как толщина стали, форма профиля и высоты волны.

Чтобы профлист выполнял свои функции как можно дольше, важно соблюдать все советы, а лучше поручить монтаж специалистам. В стоимость их услуг обычно входит не только установка профлиста, но и стоимость материала с доставкой до объекта.

Установка профнастила на кровлю и стены, монтаж профлиста на забор — подробная инструкция, видео. Полная комплектация для проведения работ, доставка.

Инструкция по установке

Перед началом работы

Проверьте геометрию листов. В прямоугольнике диагонали и противолежащие стороны должны быть равны. Небольшие отклонения могут быть исправлены в процессе установки и с помощью доборных элементов. Нижние края профилированных листов, с которых начинается монтаж, должны составлять единую линию.

Продумайте, как обойти проемы и другие «препятствия» до того, как начнете монтаж профнастила.

Профнастил должен храниться на плоской поверхности, в сухом и хорошо проветриваемом месте, желательно в помещении. При хранении на открытом воздухе, материал защищается водонепроницаемой пленкой — вода может вызвать белый налет на покрытии.

Убедитесь, что пленка достаточно прочна и существует небольшой продольный наклон, на случай, если вода просочится.

Длинные листы переносятся с помощью двух и более человек. Допускается небольшой прогиб при переноске.

Резка

Резка профлиста производится электролобзиком или циркулярной пилой со специальным лезвием (максимальная скорость 2400 об/мин). Можно использовать вырубные ножницы.

Не рекомендуется пользоваться болгаркой – нагрев краев приводит к повреждению цинкового и полимерного слоев, а металлическая стружка может повредить покрытие.

Резаные края должны быть окрашены – это увеличит срок службы профильных листов.
Металлическая стружка или опилки, оставшиеся после укладки на металле или в водостоках должны быть удалены вскоре после установки. Они могут ржаветь и вызвать изменение цвета покрытия.

Твердая и гладкая поверхность металла противостоит появлению растительности. Если вы хотите сохранить покрытие в первозданном виде, промойте профнастил пару раз в год водой и мягким моющим средством. Не используйте мойку под высоким давлением.

Вид саморезов для крепления зависит от вида профиля и от основы, в которую они будут вворачиваться – металл или дерево, например.

Существует много профилей с разной высотой для разных вариантов применения. Выпускаются также доборные элементы для кровли и фасада, аналогичные аксессуарам для металлочерепицы.

Монтаж на кровлю

В зависимости от стропильной системы здания, кровля монтируется на стропильные фермы из C или Z профиля или на деревянные фермы – несущий профнастил.

Кровля также может быть установлена на стальную или деревянную планки обрешетки – кровельный профнастил.

Расстояние между планками зависит от типа профиля и климата. Уклон крыши должен быть не менее 5°. Если он меньше 14°, шаг перекрытия или обрешетки должен быть короче, нахлесты листов больше, а крепеж чаще.

Всегда начинайте с крайнего нижнего листа. Профильные листы крепятся снизу вверх. Убедитесь, что край первого листа совпадает с линией карниза.
Никогда не ходите по незакрепленным листам, используйте кровельную лестницу.

Карнизная планка устанавливается до укладки проф настила на крышу.
Каждый раз, когда монтируется новый лист, закрепите его вдоль ближайшего перекрытия, а затем на противоположной стороне.

Каждый лист крепится полностью перед установкой следующего, но крепеж нахлеста может ждать до последнего.

Край листа — используйте саморезы в каждом нижнем профиле (Для гофролиста в каждый второй прогиб).

Остальные места крепления – саморезы вкручиваются в каждый второй профиль (у гофролиста – в каждый четвертый). Каждый следующий ряд смещается на одну волну.
Коньки, ветровые планки и другие профили устанавливаются после монтажа покрытия.

Монтаж на стены

Несущая основа должна быть защищенной от конденсации и сырости. Используйте C или Z профили или планки металлической обрешетки. Покрытие деревянной обрешетки не должно содержать креозота — это может привести к коррозии. Профлист нельзя устанавливать непосредственно на бетон или аналогичные материалы.
Расстояние между планками обрешетки зависит от типа профиля и местного климата.

Листы крепятся справа налево. Первый устанавливается вертикально, в соответствии с уровнем.
По нижнему краю устанавливается металлический отлив, закрывающий цоколь от стекающей воды.

Листы профнастила могут быть установлены вертикально или горизонтально.

Каждый крепится снизу вверх наиболее близко к несущей конструкции, а затем крепится противоположная сторона. Каждый лист полностью закрепляется перед установкой следующего, но крепеж нахлеста происходит в последнюю очередь.

Края крепятся в каждый низ профиля, а гофролист — в каждый второй. В других местах саморезы вкручиваются через профиль, волнистый гофролист – в каждый четвертый.

Горизонтальный монтаж стенового профнастила

В случае, когда профильные листы устанавливаются горизонтально, можно использовать углы и разделительные профили со скрытым креплением. Они устанавливаются предварительно.

Можно также использовать накладные углы и планки – они крепятся после основного материала.

Монтаж заборов из профнастила

Заборы из профнастила монтируются по тому же принципу, что и стеновой профлист на фасадах.

Профлист для забора имеет те же виды профилей, что и стеновой. Исключение составляет только несущая основа – в данном случае, это столбы и прожилины.

Мы предлагаем полную комплектацию для установки заборов:

Видео инструкция по монтажу

монтаж для обшивки с утеплителем

Обшивка из стенового профнастила помогает защитить стены дома и придать ему более эстетичный вид.

Стеновой профнастил используется в качестве материала, предназначенного для облицовки наружных стен как жилых зданий, так и хозяйственных построек, технических сооружений или автомобильных гаражей. Профнастил для стен пользуется заслуженным доверием потребителей, так как не только отличается высоким уровнем качества созданного покрытия, долговечностью и надежностью, но и вполне доступен по цене, прост в монтаже. Манипуляции, с помощью которых осуществляется монтаж профнастила на стену, не требуют использования специальной строительной техники или привлечения высококвалифицированных специалистов. Все работы можно выполнить своими руками.

Содержание

• Разнообразие моделей
• Особенности выполнения работ
• Порядок выполнения и особенности монтажа

Разнообразие моделей

Среди множества видов строительных материалов, применяемых при облицовке наружных стен зданий, использование профлиста для стен является наиболее распространенной и знакомой многим начинающим мастерам операцией. Одним из важнейших условий качественного осуществления работ является правильный выбор нужного материала. Стеновой профнастил, который приобретают для отделки внешних стен здания, изготовлен из тонкого стального листа, но его параметры позволяют выдерживать все возможные нагрузки. На фото видно, что результат проделанной работы способен радовать владельца загородного дома на протяжении многих лет.

Все листы, предназначенные для обшивки стен, проходя процедуру профилирования, покрываются слоем специального состава, обеспечивающего надежную защиту изделий от коррозии. Именно эти качества позволяют использовать профлисты для внешней обшивки. Существует два вида холодногнутых листов, изготовленных из нержавеющей стали:

• кровельные;
• стеновые.

Широкая цветовая гамма позволяет подобрать нужное изделие и не прибегать к его покраске после завершения монтажа.

Отличить одни от других помогает маркировка. Листы для обшивки стен маркированы буквой С и цифрами 8, 10, 18, 20, 21. Выполняя облицовку стен профлистом, следует соблюдать установленные правила и проводить все работы в строгом соответствии с технологическим процессом.

Наружная отделка требует использования листов, маркированных литерой С и цифрами 18, 20, 21, которые обозначают высоту гребня волны или гофры. Наиболее подходящими признаны изделия С 18 и С 20, а модели С 21 пользуются популярностью и востребованностью при строительстве заборов вокруг дачного участка, калиток и ворот.

Выбирая металлические листы для обшивки внешних стен здания, необходимо обратить внимание не только на высоту гофры, но и на особенности дополнительного противокоррозионного покрытия.

Покрытие может быть создано из:

• полиуретана;
• пластизола;
• полиэстра;
• PVDF.

Каждый лист весит не менее 5 и не более 8 кг, имеет дополнительное антикоррозионное покрытие, отличающееся не только прочностью и долговечностью, но и широкой гаммой цветов. Главное отличие – наличие желобов, имеющих специальную форму, благодаря которой вода полностью стекает, на задерживаясь на покрытии.

Особенности выполнения работ

Монтаж стенового профнастила проводится в соответствии с технологическим процессом, разработанным для деревянных, кирпичных строений или домов, возведенных из пеноблоков. Особенности манипуляций связаны с тем, каким образом осуществляется крепление профлиста к той или иной поверхности. Полноценный качественный монтаж профлиста требует наличия дополнительных элементов:

• угловых;
• цокольных;
• водосточных;
• созданных для защиты мест соединения, стыков.

Дополнительные детали надежно защищают все углы и места крепления и соединения листов.

Как показано на фото, использование этих деталей потребуются на заключительном этапе проведения монтажа, без них сооружение не будет завершенным.

Все детали подбирают в соответствии с цветом основного листа, но в некоторых случаях по желанию домовладельца их используют в качестве ярких элементов отделки. Крепятся металлические листы, которыми обшивают стены жилого дома, на каркас, сооруженный из металлопрофиля.

Обшивка из профлиста позволяет создать качественное и эффективное наружное утепление здания, а соблюдение технологии и правил монтажа – обеспечить вентиляцию, защищающую стены дома от грибка и плесени.

При утеплении фасада здания создается воздушная прослойка между утеплителем и листами профнастила. Это служит гарантией свободного движения воздушного потока, а качественное крепление дополнительных элементов обеспечивает надежную и эффективную защиту конструкции от негативного воздействия влаги.

Порядок и особенности проведения монтажа зависят от того, в качестве чего будет использован стальной лист профнастила:

• отделка готовой возведенной стены;
• обшивка сборной конструкции;
• самостоятельная конструкция для создания стен из листовых стальных материалов.

Стеновой профнастил выполняет функцию качественной и долговечной обшивки фасадных стен и защищает материал, используемый в качестве утеплителя, от отрицательного воздействия высоких и низких температур, влаги, мороза, пересыхания.

Порядок выполнения и особенности монтажа

Прежде чем мастер приступит к обшивке фасада здания листами стенового профнастила, ему предстоит соорудить каркас. С этой целью приобретают металлопрофиль, созданный специально для проведения данных работ. В большинстве случаев владельцы частных загородных домов стремятся не просто облагородить фасад здания, а добиться качественного утепления стен. Это требует:

1. Определенной подготовки самих стен дома. Дерево, кирпич, блоки, штукатурка в обязательном порядке обрабатываются составами, способными обеспечить защиту поверхности от появления грибка и дальнейшего роста плесени, грызунов и насекомых. Для достижения поставленной цели применяют специально созданные грунтовочные составы с добавлением противогрибковых препаратов и антисептиков. Все они относятся к числу смесей глубокого проникновения и обеспечивают надежную защиту обработанной поверхности.
2. Выбрать металлический профиль нужного параметра и соорудить прочный и надежный каркас. При выборе металлопрофиля необходимо учитывать толщину утеплителя, который будет прикреплен к стене. Утеплителем покрывают все стены здания, после чего приступают к созданию не менее важного слоя – гидроизоляции.
3. В качестве гидроизоляционных используют рулонные фольгированные материалы.
4. Следующий этап – фиксация кронштейнов, к которым в последствии крепится металлопрофиль каркаса (вертикальные направляющие и горизонтальные перемычки).

В первую очередь к стенам крепится утеплитель, затем гидроизоляция, а только потом собирается и фиксируется каркас из металлопрофиля.

Все слои описанного «пирога» создаются строго в установленном порядке, и выглядит такой «пирог» так, как показано на фото.

Крепление теплоизоляционных плит осуществляют с помощью специальных крепежных элементов – грибков. Плиты укладывают плотно, не оставляя в местах стыков ни малейшего свободного пространства. Швы между плитами напоминают швы кирпичной кладки и расположены «вразбежку». Расстояние между крепежными грибками не превышает 50 см. Завершив работу с утеплителем, поверх зафиксированных плит теплоизоляции крепят гидроизоляцию, в качестве которой может быть использована полиэтиленовая пленка.

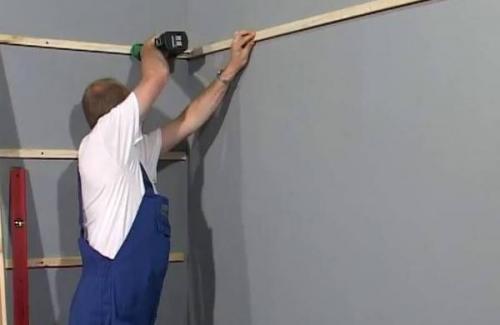

Сборка каркаса начинается с того, что осуществляется установка вертикальных направляющих, в роли которых выступает П-образный или Г-образный металлический профиль. Он крепится к установленным ранее кронштейнам, и такой способ сборки позволяет создать просвет между утеплителем и профнастилом, служащий гарантом эффективной вентиляции. Расстояние между вертикальными стойками не превышает 60 см.

Теперь можно устанавливать и фиксировать горизонтальные перемычки, расстояние между которыми составляет не более 40 см. Такой промежуток дает возможность в дальнейшем крепить профнастил. Существует два способа монтажа, в соответствии с одним из них перед установкой вертикальных стоек из металлопрофиля необходимо позаботиться о создании качественной гидроизоляции фундамента.

Ее роль играет двойной слой рубероида. На него уже и крепят металлопрофиль. После завершения сборки каркаса приступают к обшивке конструкции листами профнастила. Для их фиксации используют саморезы, вкручивая их с помощью шуруповерта. Шаг меду крепежными элементами не превышает 20 см, и вкручивают их последовательно снизу-вверх, создавая прямую линию и фиксируя листы профнастила к поперечным перемычкам.

Использование стальных листов профнастила дает возможность быстро и качественно выполнить работы по отделке фасада здания, защитить его от влаги, сделать более привлекательным. Все работы можно выполнить в короткие сроки самостоятельно, не прибегая к помощи квалифицированных специалистов.

Как установить стеновые панели из гофрированного металла – Dakota Tin

Как установить стеновые панели из гофрированного металла? Мы видели, как наши гофрированные металлические стеновые панели и обшивку устанавливали разными способами для самых разных проектов, поэтому трудно предложить универсальное решение, подходящее для всех.

Однако мы собрали несколько информационных руководств и видеороликов, которые помогут вам начать работу.

Инструменты и защитное оборудование

Во-первых, давайте начнем с некоторых инструментов. Безопасность, безусловно, является приоритетом, поэтому обязательно перепроверьте все свое снаряжение. Вот общий список для начала:

• Стойкие к порезам перчатки, защитные очки и средства защиты органов слуха
• Ножницы по металлу с прямыми краями (для резки любых J-образных направляющих, которые вы можете использовать)
• Циркулярная пила с фанерным полотном (7 ¼” на 150 зубьев, рекомендуется установка в обратном направлении)
• Шуруповерт или дрель
• Уровень А
• Меловая линия для прямых кромок.
• Шурупы (рекомендуется кровельные)

Для получения дополнительной информации о безопасности посетите наше руководство по технике безопасности для обшивки здесь.

Общее руководство по установке обшивки и металлических полустен

Как мы уже говорили ранее, существует множество различных способов установки стеновых панелей или обшивки. Ниже приведены общие рекомендации (вместе с видео), которые помогут вам начать работу:

1. Снимите со стен все плинтусы и молдинги. Начните со свежей чистой стены и плоской поверхности

2. J-образная направляющая — это накладка, которую можно использовать, чтобы придать кромке панели аккуратный вид и
   для закрепления панели на стене. При использовании J-трека измерьте площадь и убедитесь, что измерения правильные.

3. Будьте в безопасности! Обязательно надевайте стойкие к порезам перчатки. Чтобы отрезать J-образную направляющую по вашим размерам, мы рекомендуем использовать ножницы по металлу с прямым лезвием.
4. Чтобы начать сборку, поместите J-образные направляющие туда, куда вы хотите. В зависимости от желаемого внешнего вида J-образные направляющие будут располагаться либо вдоль внешней стороны всей стены, либо «обрамлять» элемент, который вы вставляете. поставить верхнюю J-образную дорожку на стену.
5. После измерения и размещения J-образных направляющих (если по бокам) пришло время разместить металлические стеновые панели в J-образных направляющих. Лучше всего начать с одной панели и слегка закрепить ее, прежде чем переходить к следующей стеновой панели.
6. Прикрепите панели к стене с помощью саморезов по металлу. Мы рекомендуем кровельные шурупы для таких проектов. Закрепите по желанию, но мы рекомендуем вставлять винты через каждые 12″–16″.
7. Выровняйте следующую панель с небольшим нахлестом, чтобы «ребра» в металле были одинаковыми, чтобы добиться бесшовного вида. Продолжайте работать с одной панелью за раз, проверяя, чтобы они были ровными и прямыми по всему проекту.
8. Если последняя панель нуждается в определенных разрезах, мы также прилагаем руководство по этому вопросу ниже.
9. Наконец, при изготовлении половины стеновой панели или обшивки с необработанной кромкой мы рекомендуем закрыть ее отделкой J-образной направляющей.

Вот так и готово! Через несколько часов у вас появится новая функция дизайна, которой вы сможете похвастаться перед друзьями. Очень просто сделать свою кухню, ванную комнату или прихожую своими руками, придав ей индивидуальный деревенский оттенок.

Крепление стеновых панелей к стенам или создание декоративной отделки также можно выполнить с помощью продуктов, не входящих в J-образную направляющую. Мы видели, как клиенты использовали древесину для создания различных дизайнерских кромок.

Больше идей для стеновых панелей и обшивки стен смотрите в галерее проектов наших клиентов.

Резка панелей по размеру

Независимо от того, делаете ли вы элемент, декоративный элемент или половинку стены, иногда неизбежна резка изделий из стали и жести. Даже сплошные акцентные стены иногда требуют некоторой корректировки. Вот наши советы и рекомендации по резке стеновых панелей из гофрированного металла или обшивки Dakota Tin.

• Используйте ножницы по металлу, чтобы вырезать мелкие детали или J-образные направляющие. Используйте большее фанерное полотно (указано выше), чтобы сделать длинные прямые пропилы в панелях.
• Всегда носите правильное защитное оборудование.
• При использовании циркулярной пилы всегда режьте с обратной стороны панели, чтобы металлическая стружка не испортила отделку. Это также более гладкий разрез, если резать с обратной стороны. Не забудьте удалить эту стружку, прежде чем прикреплять металл к стенам.
• При резке ЗАКРЕПИТЕ металл к разделочной доске с помощью нескольких зажимов. Чем надежнее банка, тем ровнее линии и меньше ошибок.
• НЕ используйте тупые лезвия. Это вызовет разрыв металла.

Нужна дополнительная информация? Посмотрите наше видео здесь!

Панели Dakota Tin для обшивки

Если вы ищете стильную обшивку, взгляните на варианты металлических обшивок Dakota Tin. Вы найдете различные стили, которые мы предлагаем, плюс вы можете найти необходимые J-треки для завершения проекта.

Стеновые панели из олова Dakota

Чтобы ознакомиться с индивидуальными вариантами из листового металла Dakota Tin, посетите нашу страницу продукта здесь. Они предварительно изготовлены в самые большие листы, которые мы предлагаем.

Панели Dakota Tin Custom

Если вам нужен нестандартный размер, мы будем рады помочь! Для проекта, который требует более конкретного размера, проверьте эту страницу для оценки.







  (Примечание. Как партнер Amazon, мы можем получать комиссию от любых покупок, совершенных с использованием вышеуказанных ссылок Amazon.)

Вернуться к блогу

Руководство по изготовлению стен из гофрированного жести своими руками

Автор:Cass

• Фейсбук

• Твиттер

Добавление акцентной стены — отличный способ обновить комнату без необходимости обновления каждой стены. И поскольку это всего лишь одна стена, вы можете сделать что-то немного более яркое, чем если бы вы делали все 4 стены, и использовать эту одну стену в качестве основной темы для обсуждения и выражения стиля для всей комнаты (или всего дома). Карен (которую вы помните по ее столику для шитья напитков и комоду до скамейки на дереве в холле) обновляла свой загородный дом на выходных, и она хотела, чтобы обработка стен отражала деревенскую атмосферу в остальной части комнаты, поэтому она и ее муж поселились на этой гофрированной жестяной стене:

И лучшая новость в том, что это не так сложно, как вы думаете! Ниже приведены инструкции Карен по установке стены из гофрированного металла. Если вы предпочитаете более состаренный вид, вы можете использовать этот совет от The Ragged Wren для состаривания листового металла, а если вы не уверены, подходит ли вам металл, вы также можете легко и недорого создать акцентную стену с помощью краски, древесина или обшивка:

Как установить простую гофрированную жестяную стену

Карен из The Weekend Country Girl

Привет из Техаса. Меня зовут Карен, и я деревенская девушка выходного дня. Наш дом выходного дня — это небольшой домик «у озера», которым мы наслаждаемся и над которым работаем последние 8 лет. За прошедшие годы мы полностью изменили конфигурацию нашей передней комнаты, чтобы обеспечить более удобное размещение и разместить телевизор с плоским экраном. Мы убрали дверь и вставили французские двери там, где когда-то были большие окна. После всех этих перемещений я хотел акцентную стену, которая отражала бы нашу деревенскую атмосферу в комнате. Мы с мужем придумали гофрированную жестяную стену для комнаты.

Установить в комнате жестяную стену не так сложно, как я думал. В моем мозгу это должен был быть какой-то сверхсложный процесс, который занял бы целую вечность. Если вы умеете пользоваться пилой, дрелью, уровнем и искателем шпилек, вы справитесь с этим проектом.

Жестяная банка бывает разной длины и имеет ширину 26 1/2 дюйма. Олово допускает нахлест в полтора дюйма, чтобы скрутить листы вместе. Мы решили, что жесть будет идти от пола до потолка одной непрерывной частью в нашей комнате с наклонным потолком, а это означало, что нам нужно три секции по 12 футов и три секции по 10 футов для нашей стены.

Чтобы на самом деле прикрепить олово к стенам из гипсокартона, нам нужно было сделать несколько шагов. Сначала мы нашли шпильки в стенах и пометили их. Было здорово иметь возможность просто писать прямо на стенах в этой части. Обычно мы используем синюю ленту, чтобы отметить наши стены.

Следующий шаг включает в себя волнистую древесину, называемую полосами обшивки, которые необходимо прикрепить к стене, чтобы было к чему прикрутить изогнутую жестяную банку. Мы использовали уровень, чтобы отметить линии, где мы хотели, чтобы деревянные планки проходили, а затем прикрепили их с помощью нашего монтажного гвоздя. Мы могли бы использовать шурупы или забивать гвозди в полоски обшивки, но гвоздезабивщик быстро справился с этим. Хитрость при установке деревянных планок заключается в том, чтобы убедиться, что пики и впадины выровнены вертикально. Это означало отрезать конец одного набора так, чтобы первая часть каждой секции была долиной. Я имею здесь смысл?



После того, как полоски были приклеены, мы занялись жестянкой. Первая часть, которую мы прикрепили, была в самой высокой точке.

Мой муж учитель математики. Выяснение угла линии крыши было его делом. Как только он разобрался с углом, он вытащил самый страшный инструмент, который у нас есть, на мой взгляд. мясорубка. Я иррационально боюсь искр. Муженек вырезал детали по размеру, оставив зазор в полдюйма внизу каждой панели.

После того, как каждая деталь была вырезана из металла, они были ввинчены в планки обрешетки с помощью этих шурупов, специально разработанных для жести. Один совет, который я бы дал здесь, это убедиться, что винты выровнены горизонтально. У нас есть один, который немного ниже других, и это сводит меня с ума.

Мы использовали кусок кедрового дерева, чтобы обрезать верхнюю часть банки и края. В качестве плинтуса в качестве плинтуса достается крашенный участок 1 Х 4.

Нам нравится деревенский индустриальный вид стены. Он действительно хорошо вписывается в нашу каюту выходного дня.



————————————-

Большое спасибо, что поделились с нами, Карен! Такой большой эффект для относительно небольшого объема работы.

Любители переделывания моделей, ознакомьтесь с остальными удивительными творческими проектами Карен в The Weekend Country Girl (и следите за обновлениями, потому что у нее есть чем поделиться с нами здесь, на Remodelaholic!)

• Фейсбук

• Твиттер

Remodelaholic является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon. com. Пожалуйста, смотрите наше полное раскрытие здесь.

7 февраля 2015 г. 6 февраля 2015 г. Украсить, Гостевые блогеры, Как сделать, Гостиные

теги сообщений:
#акцентная стена#Гостевые блогеры#индастриал#индустриальный стиль#металл#деревенский#серебро#Отделка стен

Похожие сообщения

Полное руководство по коробкам из гофрированного картона

Термин «картонная коробка» обычно неправильно используется при упоминании коробки из гофрированного картона. Правильным техническим термином является «картон из гофрированного картона».

Картонные коробки  на самом деле представляют собой коробки из ДСП и используются в основном для легких продуктов, таких как хлопья или настольные игры.

Коробки из гофрированного картона широко используются в розничной упаковке, транспортных коробках, товарных витринах и во многих других областях, где требуется легкий, но прочный материал.

ГОФРИРОВАННЫЙ СОСТАВ

Гофрированный картон состоит из лайнера и плотной бумаги. Linerboard  – это плоская внешняя поверхность, которая прилегает к среде. Medium  – волнистая гофрированная бумага между вкладышами. Оба сделаны из особого вида плотной бумаги, называемой тарного картона . Прочность доски будет варьироваться в зависимости от различных комбинаций облицовочного картона и материала.

(A) Односторонняя:  Один гофрированный наполнитель приклеивается к одному плоскому листу лайнера; выставлены флейты.
(B) Одностенный: Гофрированный наполнитель вклеивается между двумя листами облицовочного картона. Также известен как двусторонний.
(C) Двойная стенка:  Три листа облицовочного картона с двумя промежуточными слоями между ними.
(D) Тройная стенка:  Четыре листа облицовочного картона с тремя промежуточными слоями между ними.

СВЯЖИТЕСЬ С НАМИ

ФАКТЫ О ГОЛОВКАХ

Гофрокартон может быть изготовлен с использованием нескольких различных  профилей гофрокартона . Как правило, большие профили канавок обеспечивают большую прочность на вертикальное сжатие и амортизацию. Меньшие профили канавок обеспечивают улучшенные структурные и графические возможности для использования в розничной упаковке.

Пять наиболее распространенных профилей канавок:
A-канавка:  Примерно 33 канавки на фут. Оригинальный дизайн гофрированной флейты.
B-канавка:  Примерно 47 канавок на фут, толщина 1/8″; часто для консервов.
C-канавка:  Примерно 39 канавок на фут, толщина 5/32″; обычно для транспортировочных коробок.
E-Flute:  Примерно 90 канавок на фут, толщина 1/16″.
F-канавка:  Примерно 125 канавок на фут, толщина 1/32″; для мелкой розничной упаковки.

Различные профили канавок можно комбинировать в одном куске комбинированной доски. Например, трехслойная плита может содержать один слой среды с А-образной канавкой и два слоя среды с С-образной канавкой. Смешивание профилей канавок позволяет дизайнерам регулировать прочность на сжатие, прочность на амортизацию и общую толщину комбинированной доски.

КАК ИЗМЕРИТЬ КОРОБКУ

Размеры всегда следует указывать в последовательности Длина , Ширина и Глубина (исключения включают книжные складки, ящики для мусора и разделители, где последовательность Ширина, Длина и Глубина).

длина  всегда более длинный  размер, а ширина  всегда самый короткий  размер, измеренный вдоль отверстия коробки. Глубина  – это расстояние между отверстием и противоположным поддоном. Внутренние размеры  используются для измерения, поскольку толщина гофрированного картона может варьироваться. Коробка, изготовленная из канавки B, не будет иметь такие же внешние размеры, как коробка, сделанная из канавки E. При измерении внутренней части существующей коробки обязательно измеряйте от центра надреза (линия смятого сгиба).

Внешние размеры  может потребоваться сообщить для транспортировки и конфигурации поддона. При указании внешних размеров всегда указывайте «OD»  с размером (например, 10″x22″x12″ OD).

ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ МОДЕЛЕЙ КОРОБОК

Большинство стилей коробок относятся к одной из следующих общих категорий: коробки с прорезями, коробки телескопа, папки, жесткие коробки (или Bliss), самоустанавливающиеся коробки и внутренние формы. Кроме того, гофрокоробки могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями заказчика.

КОРОБКИ С ПРОРЕЗЬМИ

Эти коробки обычно изготавливаются из цельного куска гофрированного картона. Заготовка имеет надрезы и прорези для возможности складывания. Коробки поставляются и хранятся в плоском виде и собираются пользователем по мере необходимости. Вот некоторые из наиболее распространенных типов:

Обычный контейнер с прорезями (RSC)  — все клапаны имеют одинаковую длину, а два внешних клапана составляют половину ширины контейнера, так что они встречаются в центре коробки, когда сложенный. RSC является наиболее распространенным типом коробки.

Контейнер с половинными прорезями (HSC) — То же, что и обычный контейнер с прорезями (RSC), но без одного набора клапанов.

Контейнер с перекрывающимися прорезями (OSC) — Все клапаны имеют одинаковую длину; внешние закрылки перекрываются на один дюйм или более. Коробку обычно закрывают скобами, вбитыми в область нахлеста. Этот стиль коробки используется, когда длина коробки значительно больше ширины, что приводит к большому зазору между внутренними клапанами. Герметичный перехлест помогает предотвратить отрыв внешних клапанов.

Щелевой контейнер с полным перекрытием (FOL) — Все клапаны имеют одинаковую длину (ширину коробки). В закрытом состоянии внешние клапаны полностью перекрываются в пределах одного дюйма. Этот стиль особенно устойчив к грубому обращению и обеспечивает дополнительную амортизацию продукта и прочность при штабелировании.

Контейнер со специальной прорезью по центру (CSSC)  — Внутренний и внешний клапаны обрезаются до разной длины. Оба набора клапанов встречаются в центре коробки. Этот стиль особенно силен, потому что и верх, и низ имеют двойную толщину гофрированного картона. Внутренние клапаны без зазоров обеспечивают ровную основу для продуктов.

Центральный специальный контейнер с прорезями и полным перекрытием (SFF)  — Внутренние и внешние клапаны обрезаются до разной длины. В закрытом состоянии внутренние створки сходятся в центре коробки, а внешние створки полностью перекрывают друг друга. С тремя полными слоями комбинированной доски по всему верху и низу, этот стиль обеспечивает дополнительную амортизацию и прочность при штабелировании.

СВЯЖИТЕСЬ

ТЕЛЕСКОПИЧЕСКИЕ ЯЩИКИ

Эти ящики обычно состоят из верхней и нижней частей, которые надеваются друг на друга. «Телескопический стиль» обычно описывает коробку, в которой крышка выступает не менее чем на две трети глубины нижней части, а «Коробка с крышкой» указывает на коробку, в которой крышка выступает менее чем на две трети глубины. Общие типы включают в себя:

Контейнер в стиле полного телескопа (FTD) и контейнер в стиле дизайна с крышкой (DSC)  — Коробки, состоящие из двух частей, изготовленные из двух заготовок с насечками и прорезями (лотков).

Контейнер с половинными прорезями для полного телескопа (FTHS)  — Двухкомпонентный корпус состоит из двух контейнеров с половинными прорезями.

ЖЕСТКИЕ (BLISS) КОРОБКИ

Жесткие коробки  включают в себя две идентичные торцевые панели и корпус, который складывается, образуя две боковые панели, сплошное дно и верх. Лоскуты используются для формирования стыков. После того, как стыки загерметизированы, коробка считается жесткой.

САМОСОЗДАЮЩИЕСЯ КОРОБКИ

Самосборные коробки  как правило, имеют обычные контейнеры с прорезями или телескопические верхние части.

СВЯЖИТЕСЬ С КОМАНДОЙ SHORR

ПАПКИ

Состоят из одного или нескольких кусков комбинированной доски с цельной нижней поверхностью и насечками для складывания вокруг продукта. Популярные стили включают:

Цельная папка (OPF)  — Один кусок картона обрезается таким образом, чтобы обеспечить плоское дно, с клапанами, образующими стороны и концы, и расширениями боковых клапанов, образующими верхнюю часть.

Папка с пятью панелями (FPF)  — цельная деталь с надрезом и пятой панелью, которая используется в качестве закрывающего клапана и полностью закрывает боковую панель.

Поддоны  изготавливаются из цельного куска комбинированного картона, имеют конструкцию с цельным дном и несколькими слоями гофра в торцевых панелях. Они часто используются в качестве внутренних контейнеров для деталей, деликатных продуктов или почтовых отправлений.

ВНУТРЕННИЕ ФОРМЫ

Они включают в себя широкий спектр накладок, перегородок, перегородок и других элементов внутренней упаковки. Их можно использовать для разделения или прокладки продуктов, для укрепления коробки или для заполнения пустот. Они могут быть простыми прямоугольными, рифлеными, прорезными или вырубными. Общие форматы включают:

Прокладки  представляют собой простые формы из гофрированного или твердого волокнистого картона, используемые для заполнения пространств или разделения слоев или секций продуктов.

Трубки  представляют собой прямоугольники с надрезами, сложенные в многостороннюю структуру.

Разделы  (или  Разделители ) предоставляют отдельную ячейку для каждого элемента в коробке. В основном используется для упаковки стеклянной посуды или других хрупких предметов.

I Внутренние уплотняющие элементы — это надрезанные и/или сложенные куски фибрового картона, используемые для амортизации, подвешивания и разделения, а также для заполнения пустот.

Формы внутренней упаковки  обычно представляют собой вырубленные куски фибрового картона, предназначенные для размещения и поддержки продуктов вдали от стенок коробки для дополнительной защиты.

ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

СЕРТИФИКАТЫ КОРОБОК

  Сертификат производителя коробок (BMC)  находится на наружном нижнем клапане. Этот символ идентифицирует производителя и служит символом соответствия заявленным характеристикам. Штамп идентифицирует материал и удостоверяет результаты  Mullen Bursting Test или Edge Crush Test .

Испытание Mullen Bursting Test измеряет способность коробки противостоять внешним или внутренним силам и удерживать содержимое во время манипуляций. Испытание удостоверяет, что коробка может выдерживать заявленное давление (фунты на кв. дюйм), применяемое с помощью тестера Mullen.

Тест на раздавливание кромки измеряет силу (фунты на дюйм), необходимую для разрушения образца гофрированного картона, расположенного на кромке, при сжатии. Результат является основным фактором при определении прочности на сжатие готовой коробки.

ДВП ЭКСПЛУАТАЦИОННЫЕ СТАНДАРТЫ

ОДНОСТЕННЫЕ

Макс. вес. Коробка/содержимое (фунты)	Мин. Испытание на разрыв (фунтов на кв. дюйм)	Мин. Edge Crush Test (lbs. per in. width)
20	125	23
35	150	26
65	175	29
80	200	32
90	250	40
95	275	44
120	350	55

DOUBLE СТЕНА

Макс. вес. Коробка/содержимое (фунты)	Мин. Испытание на разрыв (фунтов на кв. дюйм)	Мин. Edge Crush Test (фунты на дюйм ширины)
80	200	42
100	275	48
120	350	51
140	400	61
160	500	71
180	600	82

292902 Трипл Стена (Минимальная покровитель.0446

Макс. вес. Коробка/содержимое
(фунты) Мин. Испытание на разрыв
(фунтов на кв. дюйм) Мин. Edge Crush Test
(lbs. per in. width) 240 700 67 260 900 80 280 1100 90 300 1300 112

ГЛОССАРИЙ ТЕРМИНОВ

Клей:  Вещество, используемое для скрепления слоев твердого древесноволокнистого картона, для скрепления облицовочного картона с концами канавок гофрированного наполнителя или для скрепления перекрывающихся клапанов для образования соединения или закрытия коробки.

Тюк:  Формованная единица материалов, заключенная в контейнер из фибрового картона или другую обертку, связанная ремнями, веревкой или проволокой.

Базовый вес:  Атрибут тарного картона, но значения могут быть определены из комбинированного гофрированного картона. При определении основного веса комбинированного картона необходимо учитывать коэффициент поглощения гофрокартона, который зависит от размера гофрокартона, и вес клея.

Изгиб:  Способность тарного картона или комбинированного картона сгибаться по линиям надрезов без разрыва поверхностных волокон до такой степени, что это серьезно ослабляет структуру.

Заготовка или коробка Заготовка:  Плоский лист гофрированного картона, нарезанный, надрезанный и прорезанный, но еще не склеенный.

Изготовитель коробок: Предприятие, имеющее оборудование для надрезов, прорезей, печати и соединения листов гофрированного или цельного древесноволокнистого картона в коробки, и которое регулярно использует это оборудование для производства коробок из фибрового картона в коммерческих количествах.

Сертификат производителя коробки (BMC): Заявление, напечатанное круглым или прямоугольным рисунком на клапане коробки из гофрированного картона, которое удостоверяет, что коробка соответствует всем применимым стандартам, и идентифицирует ее производителя. Иногда его называют штампом класса или штампом сертификата.

Тип коробки: Отличительная конфигурация дизайна коробки, независимо от размера. Имя или номер определяют часто используемые стили.

Коробочный картон: Типы картона, используемые для производства складных картонных коробок и сборных (жестких) коробок.

Состав:  Несколько слоев гофрированного картона, склеенных вместе для формирования прокладки желаемой толщины, обычно используемой для внутренней упаковки.

Навалом:  Неупакованные товары в транспортном контейнере. Кроме того, большая коробка использовалась для хранения объема продукта (например, «большая коробка»).

Связка:  Отправляемая единица, состоящая из двух или более предметов или коробок, обернутых или скрепленных вместе подходящим способом.

Калипер:  Обычно выражается в тысячных долях дюйма (милах) или иногда называется «пунктами». Измерения штангенциркуля также используются в качестве косвенного показателя качества изготовления.

Картон:  Тонкий, жесткий картон, используемый для создания игральных карт, вывесок и т. д. Этот термин часто неправильно используется для обозначения коробочного картона (складные картонные коробки) и тарного картона (гофрированные коробки).

Картонная коробка:  Складная коробка из картона, используемая для потребительского количества продукции. Коробка не признается транспортной тарой.

Футляр:  Используемый в упаковочной промышленности, ящик из гофрированного или твердого картона.

ДСП:  Картон, обычно изготавливаемый из переработанной бумаги. Использование включает подложку для мягкой писчей бумаги, перегородки внутри коробок и центральный слой или слои твердого древесноволокнистого картона.

Комбинированный картон:  Изготовленный лист, собранный из нескольких компонентов, таких как гофрированный или твердый древесноволокнистый картон.

Прочность на сжатие:  Сопротивление гофрированного ящика равномерно приложенным внешним силам. Прочность на сжатие сверху вниз связана с нагрузкой, с которой может столкнуться контейнер при штабелировании. Сквозное или поперечное сжатие также может представлять интерес для конкретных приложений.

Тарный картон: Компоненты картона (лайнер, гофрированный материал и ДСП), используемые для производства гофрированного и твердого древесноволокнистого картона. Сырьем, используемым для изготовления тарного картона, может быть первичное целлюлозное волокно, переработанное волокно или их комбинация.

Гофрокартон, Гофрированный картон: Структура, образованная приклеиванием одного или нескольких листов рифленого наполнителя к одной или нескольким плоским поверхностям облицовочного картона. Существует четыре распространенных типа:

• Односторонняя: Комбинация одного гофрированного наполнителя, приклеенного к одной плоской поверхности облицовочного картона.
• Одностенный:  Две плоские облицовки из лайнера, по одной приклеенной к каждой стороне гофрированного материала. Также известен как Двойное лицо.
• Двойная стенка:  Три плоских облицовочных листа из лайнера, по одному приклеенному к каждой стороне двух гофрированных наполнителей.
• Тройная стенка:  Четыре плоских облицовочных картона, по одному приклеенному к каждой стороне трех гофрированных наполнителей.

Гофроагрегат:  Машина, которая разматывает два или более непрерывных листа тарного картона из рулонов, вдавливает гофрокартон в лист(ы) наполнителя для гофрирования, наносит клей на кончики канавок и прикрепляет лист(ы) облицовочного картона для формирования гофрированного картона. Непрерывный лист картона может быть разрезан до нужной ширины, отрезан до нужной длины и надрезан в одном направлении.

Тип конструкции:  Разновидность лотков или крышек из фибрового картона с клапанами, надрезанными, сложенными и закрепленными на боковых стенках фланцев, образующих глубину, в отличие от стиля с прорезями, имеющего набор основных и второстепенных закрывающих клапанов.

Высечка:  Нарезка исходного материала (например, комбинированного картона) до нужной формы (например, заготовки коробки) с помощью штампа.

Размеры:  Три измерения коробки: длина, ширина и глубина. Внутренние размеры используются для обеспечения правильной посадки изделия. Внешние размеры используются в классификации перевозчиков и при определении моделей поддонов.

Двойная стенка:  Конструкция из гофрированного картона, в которой два слоя среднего материала приклеены между тремя слоями плоского облицовочного картона.

Сопротивление раздавливанию кромок/сжатие короткой колонны (ECT): Величина усилия, необходимая для раздавливания комбинированной плиты на кромке, является основным фактором при прогнозировании прочности на сжатие готовой коробки. При использовании определенных спецификаций в классификации перевозчиков должны быть сертифицированы минимальные значения смятия краев.

Облицовка:  Листы облицовочного картона, используемые в качестве плоских наружных элементов комбинированного гофрированного картона. Иногда их называют внутренними и внешними вкладышами.

Древесноволокнистый картон:  Общий термин, описывающий комбинированный картон (гофрированный или сплошной), используемый для производства контейнеров.

Створки:  Удлинение панелей боковых стенок, которые при герметизации закрывают оставшиеся отверстия коробки. Обычно определяется одной линией очков и тремя ребрами.

Фальцевально-склеивающая машина:  Машина, обычно способная или работающая на высокой скорости, которая печатает, сгибает, разрезает и склеивает листы гофрированного картона, превращая их в транспортировочные коробки.

Флейта:  Волнистый слой гофрированного материала, который приклеивается между плоскими внутренними и внешними листами облицовочного картона для создания гофрированного картона. Рифление обычно проходит параллельно высоте упаковочного ящика.

Соединение:  Противоположные края заготовки склеены, скреплены скобами, сшиты проволокой или лентой вместе, образуя коробку.

Kraft:  немецкое слово, означающее «сила»; обозначающие целлюлозу, бумагу или картон, изготовленные из древесных волокон.

Вкладыш:  Гофрированный лист фибрового картона, вставленный в качестве втулки в контейнер и покрывающий все боковые стенки. Используется для обеспечения дополнительной прочности или амортизации.

Вкладыш: Плоские листы бумаги, из которых состоит внешняя поверхность листа гофрированного картона.

Материал:  Картон, используемый для изготовления рифленого слоя гофрированного картона.

Испытание Маллена (или испытание на разрыв):  Испытание Маллена — это стандартная отраслевая мера прочности гофрированного картона на разрыв.

Перехлест:  Конструктивная особенность, при которой верхние и/или нижние створки коробки не соприкасаются, а выступают друг над другом. Величина нахлеста измеряется от края клапана до края клапана.

Прокладка:  Гофрированный или сплошной фибровый картон или лист из другого разрешенного материала, используемый для дополнительной защиты или для разделения рядов или слоев изделий при упаковке для перевозки.

Укладка на поддоны:  Закрепление и погрузка контейнеров на поддоны для отправки в виде единой единицы груза, обычно для обработки механическим оборудованием.

Панель: «Лицевая сторона» или «сторона» коробки.

Картон:  Одна из двух основных категорий продукции бумажной промышленности. Включает широкую классификацию материалов, изготовленных из целлюлозных волокон, в первую очередь древесной массы и переработанной бумаги, на картоноделательных машинах. Основными видами являются тарный картон и коробочный картон. (Другой основной группой продуктов бумажной промышленности является бумага, включая бумагу для печати и письма, упаковочную бумагу, газетную бумагу и салфетки.)

Перегородка:  Набор гофрированных, цельных древесноволокнистых или древесно-стружечных плит, которые при сборке соединяются друг с другом, образуя ряд ячеек, в которые можно поместить изделия для отправки.

Слой: Любой из нескольких слоев облицовочного картона или твердого древесноволокнистого картона.

Пункт:  Термин, используемый для описания толщины или толщины картона, где один пункт равен одной тысячной дюйма.

Сопротивление проколу:  Сопротивление проколу комбинированного картона указывает на способность готового контейнера выдерживать внешние и внутренние силы точечного давления и защищать продукт при грубом обращении. Этот метод используется на тяжелых двойных и тройных стенках в качестве альтернативы разрыву.

Стандартный контейнер с прорезями (RSC): Коробка, изготовленная из цельного листа гофрированного картона. Лист имеет надрезы и прорези для возможности складывания. Створки, отходящие от боковых и торцевых панелей, образуют верх и низ коробки. Два внешних клапана составляют половину ширины контейнера, чтобы в сложенном виде они встречались в центре коробки. Направление канавки может быть перпендикулярно длине листа (обычно для RSC с открыванием сверху) или параллельно длине листа (обычно для RSC с торцевым отверстием).

Оценка или линия оценки:  Вдавление или складка на гофрированном или твердом волокне, сделанные для позиционирования и облегчения сгибов.

Лист с насечками и прорезями:  Лист из гофрированного картона с одной или несколькими насечками, прорезями или прорезями. В дальнейшем может быть определено как заготовка коробки, часть коробки, лоток или обертка, часть перегородки или внутренняя часть упаковки.

Шов:  Соединение, образованное любым свободным краем клапана или панели контейнера, где он упирается или опирается на другую часть контейнера и к которому он может быть прикреплен лентой, стежками или клеем в процессе закрывания контейнера .

Установочные коробки:  Коробки квадратной формы, с одним комплектом запечатанных торцевых клапанов, готовые к наполнению продуктом. Изделие, упакованное для перевозки в полностью собранном или собранном виде.

Лист:  Прямоугольник комбинированного картона, необрезанный или обрезанный, иногда с надрезами на гофре, когда эта операция выполняется на гофроагрегате. Также прямоугольник любого из составных слоев тарного картона, бумаги или полотна картона, разматываемого с рулона.

Прорезь:  Разрез, сделанный в листе ДВП без удаления материала.

Разрез:  Неглубокие надрезы, сделанные ножом в заготовке коробки, позволяют сложить ее клапаны и боковые стороны в транспортировочную коробку.

Разделительный лист:  Плоский лист материала, используемый в качестве основы, на которой можно собирать, хранить и транспортировать товары и материалы.

Прорезь:  Широкий разрез или пара близко расположенных параллельных разрезов, включая удаление узкой полосы материала, сделанного в листе ДВП, обычно для формирования клапанов и обеспечения возможности складывания без выпуклостей, вызванных толщиной материала. Обычно ширина составляет 1/4 дюйма (6 мм) и 3/8 дюйма (9 мм).мм).

Прочность при штабелировании:  Максимальная нагрузка на сжатие, которую контейнер может выдержать в течение определенного периода времени при заданных условиях окружающей среды/распределения без разрушения.

Прочность на растяжение:  Указывает сопротивление тарного картона разрушению, когда его втягивают в оборудование или через него в процессе обработки и печати.

Тубус:  Лист из комбинированных досок, надрезанный и сложенный в многостороннюю форму с открытыми концами. Это может быть элемент коробчатого стиля или элемент внутренней упаковки, обеспечивающий защиту и прочность на сжатие.

Ед.

Упакованный груз: Груз из нескольких предметов или контейнеров, связанных вместе с помощью натяжной ленты, пластиковой термоусадочной или стрейч-пленки.

Веб-сайт:  Непрерывный лист картона или бумаги.

Заготовка для обертывания:  Лист гофрированного картона с насечками и прорезями, который формируется в коробку путем складывания ее вокруг содержимого. Пользователь выполняет закрытие лоскута и сустава.

СВЯЗАТЬСЯ С НАМИ

Объяснение сортов гофрированного картона: Различные типы картона

Что такое сорта гофрированного картона?

Подробное руководство по сортам гофрокартона/типам картона

Узнайте больше о ключевом компоненте вашей гофроупаковки и о том, как он влияет на все, от стоимости упаковки до производительности

Если вы используете большие объемы упаковки, скорее всего, вы будет знаком с гофрокартоном.

Если вы этого не сделаете, невозможно вести повседневную жизнь, не столкнувшись в какой-то момент с картоном.

Однако знаете ли вы элементы, определяющие прочность или дороговизну гофрированного картона? Из чего он изготовлен? И какое влияние это может оказать на успех вашей упаковки?

Это руководство призвано объяснить и прояснить все, что вам может понадобиться знать о картоне.

От флейты до gsm, лайнеров до количества стен, все объясняется.

Краткий справочник / Содержание

01: Состав материала
02: Типы бумаги
03: Бумажные веса и GSM
04: Типы стен
05: Пояснения к гофрокартонам

06: Пояснения к гофрокартонам
07: Отдельные виды использования гофрокартона / информация
08: Таблицы веса типов гофрокартона
09: Технические термины
10: Сводка

01: Состав материала

Как образуется гофрированный материал?

Прежде чем углубляться в технические подробности, полезно выделить способ изготовления гофрированного картона (если вам нужен полный обзор того, как изготавливается картон, нажмите здесь).

По сути, стандартный лист гофрированного картона состоит из 3-х компонентов. Это лист гофрированного или «рифленого» материала в центре, помещенный между двумя слоями бумаги — внешним и внутренним вкладышем.

Каждая сторона рифленого материала приклеивается к плоскому бумажному вкладышу во время изготовления. Клей фиксирует каннелюры в нужном положении и придает бумаге жесткость и устойчивость.

Вы можете увидеть базовую схему, на которой выделены гофры и вкладыши ниже.

02: Типы бумаги

Материал, используемый при производстве картона

Одним из ключевых факторов, определяющих свойства гофрированного материала, являются типы используемой бумаги.

Несмотря на широкое распространение картона, существует 2 основных типа бумаги, которые обычно используются для вкладышей. Они известны как вкладыши Kraft и Test.

Крафт-бумага производится из древесины хвойных пород. Из-за «девственных» волокон это самый прочный тип бумаги, и на нем легче всего печатать. В результате, это наиболее часто используемый внешний вкладыш при выборе материала для производства коробок из гофрокартона и упаковки.

Тестовая бумага на самом деле представляет собой двухслойную (дуплексную) бумагу. Будучи переработанной, тестовая бумага не такая прочная, как крафт, и на ней легко печатать, поэтому ее обычно используют для внутреннего вкладыша. Однако она дешевле крафт-бумаги.

Каждый тип вкладыша фактически состоит из двух отдельных слоев. Основной слой используется для обеспечения адгезии и прочности, в то время как более тонкий «покровный» слой используется в основном для улучшения эстетики и облегчения печати.

Однако, несмотря на то, что вкладыши Kraft и Test настолько популярны, на самом деле существует ряд других вариантов.

Доступные сорта бумаги для наружных и внутренних вкладышей при производстве картона:

• KRAFT (K): первичная крафт-бумага
• ТЕСТ 2 (T2): Бумага для подкладки, частично переработанная
• ИСПЫТАНИЕ 3 (T):  Полностью переработанный вкладыш
• ЧИП (C): вкладыши на основе отходов
• FULLY BLEACHED WHITE (BW): полностью отбеленная подкладка из крафт-бумаги
• WHITE TOP (WT): переработанная подкладка с белым покрытием
• MOTTLED KRAFT (MK): Крафт белый пестрый
• OYSTER (OY): тест-лайнер 9 с пестрым рисунком0014
• SEMI CHEM (SC): первичное волокно с использованием нейтрального сульфитного полухимического процесса
• НА ОСНОВЕ ОТХОДОВ (WB) 100% переработанное волокно

Последние 2 типа бумаги, перечисленные здесь, чаще всего используются для флейт и реже используются для вкладышей.

Обратите внимание, однако, что этот список не является исчерпывающим, и существует ряд других специальных видов бумаги.

03: Плотность бумаги и GSM

Различия между используемой бумагой

Как только вы поймете, какие типы бумаги доступны и обычно используются, важно также учитывать вес бумаги.

На самом деле это значение измеряется одинаково для всех видов бумаги, а это означает, что вы могли видеть «80 г/м²» на бумаге для копировальных аппаратов, которую вы используете в своем офисе или на домашнем принтере.

Термин gsm – это сокращение от граммов на квадратный метр.

По сути, если вы возьмете квадратный метр рассматриваемой бумаги и взвесите его, вы получите граммы (т.е. вес) этой бумаги на один квадратный метр.

Поэтому, если вы используете гофрокартон с вкладышем из крафт-бумаги плотностью 125 г/м², вы часто будете видеть, что он обозначается как 125K.

Обычные пресс-папье – если они используются как минимум для гофрированного материала, включают следующее:

• 115/125 GSM
• 140/150 GSM
• 185/200 GSM
• 300 GSM

Опять же, этот список не является обширным, и могут быть доступны другие веса.

04: Типы стен

Конструкция из гофрированного картона

Помимо различной плотности бумаги и типов, необходимо также учитывать тип (и количество) гофрирования.

На базовом уровне гофрированный картон состоит из двух вкладышей и одного гофрокартона. Это известно как «одностенная» доска. Вы можете увидеть диаграмму, указывающую на это ниже.

Однако можно добавить дополнительную секцию гофрирования и дополнительный вкладыш, чтобы получить так называемый материал с двойными стенками или с двойными стенками.

Это эффективно добавляет дополнительную жесткость и прочность, что делает его пригодным для упаковки более тяжелых предметов и обеспечивает дополнительную защиту предметов, которые могут быть более хрупкими или дорогими.

Вы можете увидеть пример ниже.

Наконец, если товары, которые вы отправляете, особенно тяжелые или большие (например, автомобильные детали, промышленное оборудование и т. д.), то также можно использовать марку с тройными стенками. Как следует из названия, это добавляет еще одну секцию гофрирования и дополнительный вкладыш.

Также известный как Tri-Wall (который также является торговой маркой производителей), вы можете увидеть его базовую схему ниже.

05: гофрированные канавки

Описание гофрированных канавок

Последний аспект гофрированного картона, который может повлиять на его характеристики (а также вес и стоимость), — это тип гофрокартона.

Флейта представляет собой «гофрированную» часть между двумя вкладышами, и, изменяя ее высоту (и, следовательно, размер канавок), можно добиться различных эксплуатационных характеристик.

Это может варьироваться от очень тонких канавок, таких как «E», для производства легких картонных коробок для розничной торговли (на которых очень удобно печатать), до более грубых канавок, таких как «A» или «B», которые чаще используются для транспортировки. упаковка.

Как и в приведенных выше примерах, при использовании материала с двойными стенками можно комбинировать одну или несколько канавок для создания типа канавки, такой как канавка «EB» или «BC». Это может обеспечить жесткую структуру, идеально подходящую для более тяжелых предметов, а также улучшить эстетический внешний вид и поверхность для печати.

Сама канавка обычно изготавливается из флютинга на основе отходов (WBF – т.е. полностью переработанный материал) или так называемого полухимического флютинга (SC).

Типичная плотность бумаги, используемой для гофрирования, следующая:

• 90 GSM WBF
• 105 GSM WBF – наиболее распространенный стандарт флейты
• 112 СК и ВБФ
• 150 СК и ВБФ
• 175 СК и Ф

Существует также ряд часто используемых профилей или размеров канавок, а именно:

• ФЛЕЙТА A – 5 мм
• B ФЛЕЙТА: 3 мм
• C ФЛЕЙТА: 4 мм
• E ФЛЕЙТА: 1,5 мм
• F ФЛЕЙТА:.2мм
• BC ФЛЕЙТА: Двойная стенка – 6 мм – Комбинация канавок B + C
• EB ФЛЕЙТА: Двойная стенка – 4,5 мм – Комбинация канавок E + B

Опять же, этот список не является исчерпывающим и усложняется тем фактом, что многие производители гофрированного материала производят очень похожие продукты, которым даются произвольные названия (и которые принадлежат только этому производителю).

06: Обозначение сортов картона

Описание / объяснение гофрированного картона

Вся эта информация позволяет создать аббревиатуру, описывающую тип используемого картона.

Например, если ваш класс материала использует внешнюю подкладку из крафт-бумаги 125 г/м², внутреннюю подкладку из теста 125 г/кв. , плюс внутреннее покрытие 150 Test с канавкой E, будет описано как…

150T/E/150T

Эта терминология будет понятна практически любому производителю упаковки (или, по крайней мере, должна быть понята), а также позволит вам чтобы полностью понять тип материала, из которого изготовлены ваши картонные коробки.

Индивидуальное использование гофрокартона / информация

Простое знание того, как производится гофрированный картон и его составные части, не обязательно позволит вам сделать осознанный выбор в отношении типа материала, который вы должны использовать для своей упаковки.

Таким образом, приведенная ниже информация содержит более подробную информацию о каждом из наиболее часто используемых типов флейт.

E-канавка

E-канавка имеет толщину приблизительно от 1 мм до 1,5 мм, обеспечивая очень тонкую канавку. Это не только придает ему превосходную прочность на сжатие и устойчивость к раздавливанию, но также означает, что он обеспечивает высококачественную поверхность для печати.

В результате обычно используются картонные коробки меньшего размера, где требуется хорошее качество печати, а также приложения для высечки.

E-Flute имеет 90 канавок на фут и толщину 1/16. Имея толщину 3 мм, он исключительно универсален и может использоваться как для высечки, так и для обычных процессов изготовления коробок

Он обеспечивает хорошие всесторонние характеристики для всех типов упаковки.

Обычно он имеет в общей сложности 47 канавок на погонный фут, включая толщину 1/8 ^th ”.

Канавка C

Толщина канавки C составляет от 3,5 мм до 4 мм, что обеспечивает большую прочность на сжатие, чем канавка B. Это означает, что он обеспечивает лучшую прочность при штабелировании при использовании для легких продуктов.

Тем не менее, при неправильном использовании он может сломаться.

С-образная канавка имеет 39 канавок на погонный фут и толщину 3/16 ^тыс.”.

BC Flute

Имея толщину от 6 мм до 7 мм, этот материал с двойными стенками сочетает в себе канавки B и C вместе. Это дает хорошие всесторонние характеристики, что делает его обычным для производства транспортных коробок, обеспечивающих более высокий уровень защиты при транспортировке.

В связи с этим обычно добавляется только базовая печать (например, флексографская).

Канавка EB

Канавка EB толщиной от 4 мм до 4,5 мм (как следует из названия) объединяет канавки E и B в материал с двойными стенками. Благодаря использованию как очень тонкой (E), так и относительно большой (B) канавки, этот сорт обеспечивает превосходный баланс между защитой при транспортировке, прочностью и качеством печати.

08: Вес

Таблицы веса типа гофрокартона

Поскольку при указании типа картона для упаковки можно варьировать ряд параметров, таких как плотность бумаги, типы гофра и количество стенок, на самом деле можно добиться аналогичных результатов. производительность с различными сортами досок.

Однако существуют типовые рекомендации по производительности для различных сортов гофрированного картона, которые часто цитируются.

Их можно увидеть в таблицах ниже

Флейта	Класс	Вес продукта
B или E	125 К/Т	4-6 кг
В или Е	150 К/Т	8-12 кг
В или Е	200 К/Т	12-17 кг
В или Е	200 К/ 300 Т	17-25 кг
В или Е	300 К/т	25-35 кг

Флейта	Класс	Вес продукта
BC или EB	125 К/Т	10-15 кг
БК или ЕВ	150 К/Т	15-25 кг
БК или ЕВ	200 К/Т	25-35 кг
БК или ЕВ	200 К/ 300 Т	35-40 кг
БК или ЕВ	300 К/т	40-45 кг

09: Терминология

Технические термины, связанные с сортами гофрированного картона

В качестве последней точки отсчета/пояснения ниже приведен общий список терминов, относящихся к сортам картона и гофроматериалу в целом.

Поперек канавки — единица измерения, которая используется для измерения гофрированного (или другого рифленого материала, такого как Correx®), измерение представляет собой направление, противоположное канавке (то есть ширину).

Подложка – сжимаемый бумажный материал, компенсирующий любые неровности запечатываемой поверхности. Этот сжимаемый материал (обычно целлюлоза или газетный картон) обычно приклеивается к подкладке и обеспечивает лучшую отделку (внешний вид), водостойкость и дополнительную прочность.

Заготовка. Плоский кусок гофрированного картона, отрезанный и надрезанный для изготовления коробки.

Марка картона – класс, присваиваемый гофрированному картону на основе трех элементов; во-первых, вес и тип внешнего вкладыша, во-вторых, тип канавки и, в-третьих, вес и тип внутреннего вкладыша.

Разрыв, повреждение – термин, применяемый к упаковочным контейнерам, которые раскололись или «лопнули» из-за слишком сильного давления (например, при слишком высокой укладке ящики, расположенные ниже в штабеле, могут лопнуть).

Картонный картон. Картонный картон жестче и толще картона. Обладает средней и высокой устойчивостью к сжатию и влаге. В отличие от картона, он твердый, а не рифленый.

Отбивная кромка (или просто отбивная) – длина доски/листа.

Глиняное покрытие – тонкий слой каолина, нанесенный на гофрированный картон для улучшения его печатной поверхности. Используется на небеленом или натуральном крафт-картоне.

Гофрированный – материал, имеющий ряд параллельных гребней и канавок.

Раздавливание – Испытание на раздавливание кромки измеряет раздавливание гофрированного картона в поперечном направлении. Он предоставляет информацию о стойкости доски к раздавливанию.

Deckle – Ширина доски, прогоняемой на гофроагрегате.

Двойная стеновая плита – сочетание двух слоев гофрированного материала (возможны различные размеры гофра) для придания материалу дополнительной прочности.

Дуплекс – тип картона, состоящего из двух слоев, наружная часть которого часто покрыта, что делает его более водостойким, часто используется для изготовления бумажных стаканчиков и тарелок, а также в фармацевтической промышленности

сопротивление вертикальному сжатию

Усовершенствованный гофрированный картон – Заменитель стандартного гофрированного картона, повышающий прочность и характеристики материала.

FEFCO – Европейская федерация производителей гофрокартона – некоммерческая организация, представляющая интересы гофропромышленности.

Коды случаев FEFCO — набор стандартных шаблонов проектирования, используемых в гофрированной промышленности.

Волокна – упаковочные материалы изготавливаются из формованных волокон, иначе называемых формованной целлюлозой.

Флейта – Бумага, образующая центральный слой гофрированного картона (картона). Он разделяет вкладыши и обеспечивает прочность и жесткость. Более подробную информацию о наиболее распространенных флейтах см. в приложении 1.

Профиль гофрирования – Форма гофров в гофрированном материале

Граммаж – Также называется GSM, вес бумаги, указанный в г/м2 (грамм на квадратный метр)

GSM – сокращение от измерения граммов за квадратный метр.

Крафт – коричневая бумага или картон, произведенные из первичной целлюлозы в процессе варки. Изготавливается из натуральных небеленых древесных волокон.

Облегченный – в упаковке облегченный – это конструкция упаковок, позволяющая сократить использование материалов, уменьшить вес и стоимость, а также снизить нагрузку на окружающую среду.

Вкладыш – один из бумажных материалов, который составляет часть компонентов гофрированного картона. Есть внутренний и внешний вкладыш; внешняя сторона обычно более высокого качества, так как используется для финишной печати.

Пестрый – Бумажный вкладыш почти белого цвета

Однослойный – Один кусок гофрокартона приклеен только к одному вкладышу затем два материала (обычно картон), которые приклеиваются по обе стороны к гофрированной бумаге для придания ей прочности.

Кромка с прорезью — край листа, на котором канавка проходит параллельно ему. Он также известен как ширина материала.

Тестовый лайнер – переработанный лайнер, который может быть изготовлен в виде листа с одинаковыми волокнами. Известный как гомогенный/симплексный или, как комбинация двух слоев, при этом внешний слой представляет собой переработанное волокно более высокого качества, он известен как дуплексный или многослойный.

Тройной гофрокартон – это трехгофрированный гофрированный картон, который используется благодаря своей прочности, гибкости и экологичности.

Первичный материал — Материал, который не подвергался обработке в какой-либо форме, кроме его первоначального изготовления.

Вес – относится к плотности материала, дополнительную информацию см. в GSM.

Резюме

Понятие о сортах гофрокартона

Надеемся, что это руководство дало ответы на любые вопросы, которые могут у вас возникнуть относительно сортов гофрокартона.

Однако, если у вас есть какие-либо другие вопросы или вы хотите убедиться, что ваша упаковка изготовлена ​​из наиболее экономичного материала, не стесняйтесь обращаться к инженеру-конструктору GWP.

Дополнительная литература…

Об авторе

Джей Даггар

Менеджер по продажам | GWP Packaging

Джей присоединился к GWP Packaging в середине 2008 года, прежде чем стать менеджером по продажам в 2011 году, что означает, что он проработал в GWP более 10 лет. [Читать полную биографию…]

Рекомендуемые продукты

Посмотреть упаковку в этом руководстве…

Свяжитесь с нами…

Мы здесь, чтобы помочь!

Для получения полной информации о том, как GWP будет обрабатывать ваши данные, ознакомьтесь с нашей Политикой конфиденциальности. Ваша информация не будет передана третьим лицам.

Связанные руководства

Все руководства и советы

Видеоконсультация

У вас есть проект упаковки, но нет возможности встретиться лицом к лицу? Закажите бесплатную видеоконсультацию сегодня!

Бесплатная загрузка в формате PDF

17 способов сократить долгосрочные расходы на упаковку

Получите бесплатное руководство по 17 тактикам, которые могут помочь сократить текущие расходы на упаковку.

Добавление платы

В
добавить плату, сделайте следующее:

1. Запустите ArtiosCAD Enterprise и войдите в систему как член группы ADMINS.
2. Нажмите
   База данных
   > Управление досками
   > Браузер досок.
3. Щелкните знак плюса рядом с
   папки, чтобы открыть их.
4. Доски иерархичны. Щелкните правой кнопкой мыши
   элемент на уровень выше желаемого уровня для новой доски (такой
   как доски добавить
   новая доска на верхнем уровне или
   Артиос
   > Гофрированный
   Доски
   > С к
   добавить новую до-флейту) и нажмите
   Новый
   > Доска.
   (Вы также можете создать новую папку таким же образом.)

   Панель сведений появится автоматически.
   с полями, доступными для редактирования.

5. Введите значения в поля на
   вкладку «Подробности» по мере необходимости.
   1. Код совета
      идентификатор, используемый базой данных для идентификации этой новой платы;
      каждая доска должна иметь уникальный код.
   2. Описание
      описание бумаги.
   3. Суппорт
      толщина бумаги.
   4. Внутри
      Убыток и внешняя прибыль
      припуски, используемые при складывании бумаги или при ее склеивании
      (например, в клеевом лоскуте). Как правило, они составляют половину суппорта.
   5. Округление
      Значение задает значение, для которого могут быть установлены размеры.
      округлить до при построении гофрированной конструкции. Это более актуально
      для досок в целом, а не отдельных документов.
   6. Основа
      Вес — вес платы в выбранной системе
      единиц измерения. Нажатие кнопки … (Обзор)
      в конце поля отображается диалоговое окно «Расчетный базовый вес».
      коробка. В этом диалоговом окне находится анализ рассчитанного веса
      платы на основе бумаги, использованной для ее изготовления. Для замены введенного вручную
      вес с рассчитанным весом, нажмите Принять.
   7. Основа
      Стоимость – это стоимость платы в местной валюте и
      меры измерения. Как и в случае с полем «Базовый вес»,
      кнопка … (Обзор) в конце поля отображает анализ
      расчетной стоимости доски исходя из бумаги, использованной для изготовления
      Это. Чтобы заменить введенную вручную стоимость расчетной стоимостью,
      нажмите Принять.
   8. Тест
      Значение — это количество веса, необходимое для разрушения материала.
      при выполнении очень специфических стандартизированных тестов.
   9. Тест
      Код — это идентификатор, используемый в связи с
      Тестовое значение, чтобы показать прочность бумаги.
   10. Поля Вес и Стоимость
       в группе клей
       соответственно вес и стоимость клея для плиты
       в целом.
6. Вкладка «Документы» содержит раскрывающийся список
   списки для выбора вкладышей и материалов, из которых состоит плата.
   1. Если вы уже знаете это, введите
      код флейты новой платы в поле Board Flute.
      В конце поля находится … (Обзор)
      Кнопка, которая открывает диалоговое окно «Расчетная канавка». Используйте это для расчета
      код флейты после определения вкладышей и материалов для платы.
      Если это одна доска, ожидайте код канавки, такой как C. Двойная стенка
      может быть до н.э., а тройная и четверная стена будет состоять из четырех букв.
   2. Доски определяются последовательно
      снаружи внутрь. Например, вы должны выбрать Liner 2, прежде чем
      можете выбрать Medium 2. Вы не можете выбрать Liner 2, а затем прыгнуть напрямую
      к выбору вкладыша 4.
   3. Выберите лайнеры и медиумы в
      их соответствующие раскрывающиеся списки. При выборе вкладыша и
      затем флейта, раскрывающийся список Флейта
      список для этой пары становится доступным. Вы должны выбрать флейту
      до того, как следующий лайнер станет доступным для выбора.
   4. Завершите выбор бумаги
      обрабатывать вкладышем.
7. На вкладке «Свойства материала» есть поля для настройки блеска,
   прозрачность, а также цвета внутри и снаружи платы. Эти свойства
   виден только в дополнительном модуле 3D.
   1. Установите поля Shininess% и Transparency%
      по желанию. Поле «Прозрачность%»
      является отдельной настройкой от режима прозрачности в 3D и не затрагивается
      по этой настройке.
   2. Цвета поверхности бумаги
      разделить на три компонента: окружающий цвет,
      который отражает окружающий свет; диффузный цвет,
      который отражает движущиеся огни воздушным, не блестящим образом; и зеркальный цвет,
      который отражает подвижные огни для блестящей поверхности, с блестящим
      поверхность, имеющая белый зеркальный цвет, и тусклая поверхность черного цвета
      зеркальный цвет.
   3. По умолчанию на вкладке «Свойства материала» отображается только «Рассеянный».
      цвет в простом цветовом режиме. В простом цветовом режиме выберите цвет,
      нажав Выбрать цвет. Устанавливать
      два других цвета, щелкните Расширенный цвет и
      затем нажмите Выбрать цвет как
      желанный.
   4. Самая внешняя бумага
      цвет используется для установки цвета внешней доски, если нет другого цвета.
      была выбрана вручную для внешней стороны платы. Так же и самое внутреннее
      Цвет внутренней бумаги используется для установки цвета внутренней платы, если нет других параметров.
      цвет был выбран вручную для внутренней части доски.
   5. Кнопка … (Обзор)
      рассчитывает цвет на основе материалов, из которых состоит плита.
      Нажмите Да, чтобы использовать
      цвет бумаги; щелкните Нет, чтобы использовать
      цвет текущего определения доски.
8. На вкладке Текстура есть поля
   указать графику, которая может использоваться для представления внутренней части,
   снаружи и по краям текстуры платы. Эти свойства видны
   только в дополнительном модуле 3D.
   1. Чтобы добавить внутреннюю или внешнюю текстуру
      на доску, установите для него флажок, а затем укажите расположение
      графического файла для текстуры или нажмите … (Обзор)
      справа от поля имени файла и выберите его. Некоторые распространенные текстуры
      хранятся в папке Boards
      проекта общих значений по умолчанию. Изображение должно быть платы
      поверхность с вертикальным зерном или направлением гофрирования. Если вы используете
      пользовательское изображение, измерьте образец, когда вы его фотографируете, чтобы
      что вы знаете его размер; вам может понадобиться подправить изображение на графике
      программа редактирования, чтобы края сливались вместе, когда изображение
      плиточный.
   2. На изображении
      поле высота введите высоту изображения. Размер
      необходимо установить, чтобы ArtiosCAD правильно масштабировал изображение.
      Если для высоты установлено значение 0, изображение будет масштабироваться пропорционально
      к ширине.
   3. Установите значение ширины изображения
      в раскрывающемся списке числа флейт к числу
      флейт изображение представляет. Изображение должно быть целым числом
      флейт. Он также может быть установлен на Пропорционально высоте,
      в этом случае высота не может быть установлена ​​на 0,
   4. При использовании нестандартной кромки доски
      текстура на двойной, тройной или четверной стеновой доске, доска
      текстура края должна быть целым числом всех каннелюр. Самый большой
      сначала используется флейта, затем меньшие флейты регулируются
      несколько процентов, чтобы выровнять целое число самых маленьких флейт с
      целый ряд самой большой флейты. Зная, сколько флейт
      изображение представляет собой имеет решающее значение. Чтобы определить это, начните с
      доска определена, но без пользовательской текстуры края. Экспорт рабочего пространства 3D
      в VRML, а затем просмотреть созданные связанные файлы PNG. Один из тех
      будет иметь текстуру края доски. Сосчитайте количество флейт для
      самую большую доску и установите ширину изображения как количество
      поле флейт к тому же номеру.
   5. Ниже показан файл boardbrown.jpg из
      папка «Доски»
      проекта Shared Defaults, пример текстуры доски с тремя флейтами
      широкий:

   6. Чтобы указать графику для
      текстура края доски, установите флажок Текстура края доски,
      затем укажите имя файла графического файла для текстуры, или
      нажмите … (Обзор)
      справа от поля имени файла и выберите его. Некоторые общие текстуры,
      например, бумажные гофрированные края, пластиковые гофрированные края и
      бумажные шестигранные канавки, хранятся в папке Boards
      проекта общих значений по умолчанию. Высота изображения для гофрокартона
      доска должна быть суппортом доски, а ширина должна быть целой
      количество звуков флейты. Для складных картонных досок используется ширина изображения
      пропорциональна высоте.
   7. Если текстура не указана для
      край гофрированного картона, изображение по умолчанию в зависимости от высоты и
      используется высота флейты.
   8. Растягивайтесь, как гофры растягиваются
      изображение текстуры кромки доски в зависимости от ее угла к
      направление волокон/гофрирования. Если этот параметр не выбран,
      текстура края доски повторяется равномерно.
   9. Ниже показано изображение
      текстура края доски по умолчанию с включенной функцией «Растянуть как гофры»
      в дизайне в 3D:

   10. Ниже показано изображение
       доска BrownB в папке Textured Corrugated с помощью Stretch
       Как гофры отключены в дизайне в 3D:

9. На вкладке Locations установите те
   мест, для которых это будет доска по умолчанию. Пользователи в локациях
   которые не отмечены на этом шаге, придется каждый раз нажимать «Показать все доски».
   раз они создают дизайн, чтобы увидеть эту доску.
   1. Установите флажок Показать все местоположения для
      увидеть все определенные местоположения.
   2. Щелкните Изменить.
   3. Установите флажки рядом с
      местоположения, для которых это будет доска по умолчанию. Используйте кнопки
      в правой части диалогового окна, чтобы выбрать или очистить все местоположения.
   4. Щелкните Сохранить, чтобы установить
      места, в которых эта доска будет видна.
10. Когда вы закончите определение
    доску, щелкните Вставить, чтобы добавить
    новое определение платы.

Нужна дополнительная помощь? Справочный центр Esko•
Портал поддержки программного обеспечения•
Информация о продукте на Esko.com

ECT против теста Маллена на прочность коробки | одинарная, двойная и тройная стенка | B2B Edge Crush Testing

ECT vs Mullen Test на прочность коробки | одинарная, двойная и тройная стенка | Краш-тестирование B2B Edge | Nelson Container Corporation Джермантаун, Висконсин

• Комплектация
• Испытательная лаборатория ISTA
• Запасы, управляемые поставщиком
• Онлайн-заказ
• Печать
• ЭСТ против теста Маллена

Разница между испытанием на сжатие краев и испытанием Маллена

Испытание Маллена (испытание на разрыв) для прочности коробки

Испытание Маллена (или испытание на разрыв) было разработано более 130 лет назад, когда ящики перемещались исключительно вручную.

В наши дни их наиболее целесообразно использовать, когда вы отправляете отдельные коробки через традиционных перевозчиков; коробки перебрасываются с одной конвейерной ленты на другую и врезаются в другие коробки разного размера, формы и жесткости.

Проколы из внешних источников представляют собой очень серьезную угрозу в случае индивидуальной перевозки.

Компания Nelson Container часто использует эти тесты для крупногабаритной и крупногабаритной упаковки , производимой на нашей новой флексографской/склеивающей машине:

• Одностенная
• Двойная стенка
• Тройная стенка

При упаковке предметов в большие-большие коробки эти предметы обычно не кладут друг на друга.

Edge Crush Test (ECT) для прочности коробки

Современное производство и доставка претерпели значительные изменения, и соответственно изменились и методы испытаний, которые мы используем для измерения прочности упаковки. В наши дни большая часть отгрузки осуществляется в виде коробок на поддонах, доставляя товары оптом от одного предприятия к другому (B2B). Проверка краевой стенки коробки на прочность при штабелировании является наиболее разумной и надежной мерой того, насколько хорошо коробка будет сохранять свою форму под вертикальным весом во время транспортировки. Понять характеристики диаграммы ECT относительно легко. Если гофроконтейнер имеет рейтинг 55 ECT, это означает, что он может выдержать давление в 55 фунтов на края картона.

Испытание на раздавливание краев — это, как правило, тест, который вы должны провести при проверке прочности упаковки для доставки B2B, особенно если посылки среднего или малого размера и их предполагается укладывать друг на друга. Здесь гофрокартон дает значительное преимущество.

Узнать больше

Одностенная коробка из гофрокартона ECT/Mullen Таблица преобразования

Макс. Рекомендуемый Загрузка/Коробка	Мин. Край Испытание на раздавливание	Mullen (взрывной) тест
35 фунтов.	26 ЕСТ	150#
50 фунтов.	29 ЕСТ	175#
65 фунтов.	32 ЕСТ	200#
95 фунтов.	44 ЕСТ	275#
120 фунтов.	55 ЕСТ	350#

Коробка из гофрированного картона с двойными стенками ECT/Mullen Таблица преобразования

Макс. Рекомендуемый Загрузка/Коробка	Мин. Edge Испытание на сжатие	Mullen Испытание на разрыв
100 фунтов.	48 ЕСТ	275#
120 фунтов.	51 ЕСТ	350#
140 фунтов.	61 ЕСТ	400#
160 фунтов.	71 ЕСТ	500#
180 фунтов.	82 ЕСТ	600#

Тройная коробка из гофрированного картона ECT/Mullen Таблица преобразования

Макс. Рекомендуемый Загрузка/Коробка	Мин. Edge Испытание на сжатие	Mullen Испытание на разрыв
240 фунтов.	67 ЕСТ	700#
260 фунтов.	80 ЕСТ	900#
280 фунтов.	90 ЕСТ	1100#
300 фунтов.	112 ЕСТ	1300#

Contact Nelson Container

Протестированная и одобренная упаковка с тройными стенками

Коробки из гофрированного картона с тройными стенками — самые большие коробки на рынке. Эти коробки, разработанные для того, чтобы выдерживать большой вес и защищать хрупкие продукты, являются идеальным решением для перевозки хрупких предметов. Добавление защитных пенопластовых вставок обеспечит максимальную безопасность ваших хрупких продуктов. Вся упаковка с тройными стенками тестируется и утверждается на прочность с помощью тестов ECT и Mullen. Для крупных поставок заказывайте наши гофроупаковки оптом.

Компания Nelson Container даже сделает вашу специально разработанную упаковку официальной с печатью маркировки ECT/Mullen BMC. В сочетании с нашей внутренней пенопластовой упаковкой ваши продукты будут защищены внутри и снаружи во время транспортировки.

Посетите нашу страницу тестирования ISTA для получения дополнительной информации о тестировании пакетов.

Что такое

Испытание на раздавливание краев (ECT) и испытание Маллена используются для определения прочности коробки, и оба эти испытания занимают свое место в мире упаковки.
