Настольный вертикально-сверлильный станок
Преимущества
Описание
Профессиональный сверлильный станок для точных работ.Быстрое и качественное сверление отверстий в различных материалах (при установке соответствующих типов сверл). Электронный дисплей позволяет считывать информацию о текущей скорости и глубине сверления во время эксплуатации.Быстрозажимное устройство позволяет нажёжно фиксировать даже круглые заготовки, обеспечивая высокую точность выполняемых отверстий. Лазерный указатель точно указывает точку вхождения сверла в материал, обеспечивая быстрое получение точного результата. LED подсветка рабочей зоны. Двухступенчатый редуктор позволяет подобрать оптимальные режимы для обрабатываемого материала.
Применение
Для выполнения точных отверстий в различных материалах.
На электроинструменты и бензотехнику «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.
Техническая информация
| Артикул | |
|---|---|
| Мощность, Вт | 800 |
| Диаметр сверла, мм | 1. 5-13 |
| Ход шпинделя, мм | 100 |
| Число ступеней в редукторе | 2 |
| Плавная регулировка оборотов | да |
| Частота вращения шпинделя, об/мин | 170-880/ 490-2600 |
| Расстояние шпиндель — стойка, мм | 125 |
| Вертикальное перемещение сверлильной головы, мм | 270 |
| Размер основания, мм | 330х300 |
| Быстрозажимной патрон | да |
| Тип патрона | кулачковый |
| Горизонтальное перемещение шпинделя, мм | нет |
| Лазерный указатель | да |
| LED подсветка | да |
| Напряжение питания, В/Гц | ~ 220-24/50 |
| Габариты, см | 33х34х65 |
| Масса изделия, кг | 9. 5 |
| Масса в упаковке, кг | 11 |
| Комплектация | |
| Станок сверлильный | 1 шт |
| Основание | 1 шт |
| Прижим заготовки | 1 шт |
| Ключ патрона | 1 шт |
| Защитное стекло | 1 шт |
| Крепёжный набор | 1 шт |
| Упор | 1 шт |
| Рукоятка | 1 шт |
| Руководство по эксплуатации | 1 шт |
Документация
Инструкция
(скачать pdf, 4.
73 МБ)
Рекламная брошюра
(скачать pdf, 4.47 МБ)
Инструкция для печати
(скачать pdf, 4.8 МБ)
2C118 станок сверлильный настольный. Паспорт, схемы, характеристики, описание
Сведения о производителе настольно-сверлильного станка 2C118
Производитель сверлильного настольного станка модели 2C118 — Станкоград ПКФ, ООО, г. Челябинск. https://pkfstankograd.ru
Продукция ООО ПКФ Станкоград, г. Челябинск
- 2С118 — станок сверлильный настольный с коробкой скоростей Ø 18
- НС-23 — станок сверлильный настольный с преобразователем частоты Ø 23
- НСФ-23 — станок сверлильно-фрезерный настольный с преобразователем частоты Ø 23
- 2С132 — станок вертикально-сверлильный Ø 32
2C118 станок сверлильный настольный.
Назначение и область применения
Сверлильный станок 2C118 (аналог ГС2116к, Гомель, (ГЗСУ)) предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Станки 2C118 позволяют выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
- нарезание резьб
Принцип работы и особенности конструкции станка 2C118
Основное отличие сверлильного настольного станка 2C118 — 6-и ступенчатая коробка сторостей привода шпинделя. Вращение электродвигателя передается на вал шпинделя через муфту и коробку скоростей. Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.
Отсчет глубины сверления производится по лимбу рукоятки подачи шпинделя.
Включение, отключение вращения шпинделя и его реверс обеспечивается рукояткой реверса шпинделя.
Шпиндель сверлильного станк
Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.
Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.
Входит в комплект и стоимость станка 2С118
- Станок настольный сверлильный 2С118 – 1 шт.;
- Паспорт – 1 экз.;
- Руководство по эксплуатации – 1 экз.
- Тумба не входит в комплект поставки и приобретается отдельно.

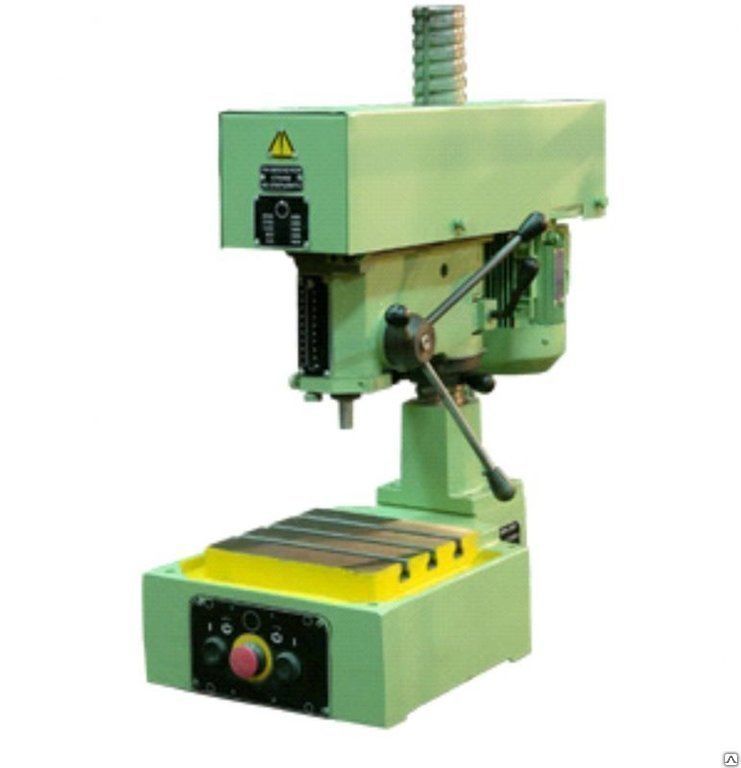

Общий вид сверлильного станка 2C118
Фото сверлильного станка 2C118
Фото сверлильного станка 2C118
Фото сверлильного станка 2C118
Читайте также: Заводы производители сверлильных станков в России
2C118 станок сверлильный настольный.
Видеоролик.
Технические характеристики станка 2C118
| Наименование параметра | 2С118 | ГС2116к |
|---|---|---|
| Основные параметры станка | ||
| Наибольший условный диаметр сверления, мм | 18 | 18 |
| Наибольший диаметр сверления в стали 45, мм | 18 | 18 |
| Наибольший диаметр сверления в чугуне СЧ20, мм | 20 | 20 |
| Нарезание резьбы в стали 45, мм | М4..М16 | М16 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | 160..460 | 100..400 |
| Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 195 | 190 |
| Рабочий стол | ||
| Размер рабочей поверхности стола, мм | 250 х 250 | 250 х 250 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 14Н12 |
| Шпиндель | ||
| Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм | 200 | 200 |
| Ход гильзы шпинделя, мм | 90 | 100 |
| Частота вращения шпинделя, об/мин | 200, 320, 560, 800, 1200, 2100 | 200, 320, 560, 800, 1200, 2100 |
| Количество скоростей шпинделя | 6 | 6 |
| Конус шпинделя наружный по ГОСТ 9953-82 | — | Морзе В18* |
| Конус шпинделя внутренний по ГОСТ 25557-82 | Морзе 2 АТ6 | Морзе 2 |
| Наибольший крутящий момент на шпинделе, Нм | 30 | 30 |
| Наибольшая осевая сила резания, Н | 4000 | 4000 |
| Привод | ||
| Электродвигатель привода главного движения, кВт | 0,75 | 0,75 |
| Электродвигатель насоса СОЖ, кВт | 0,18* | 0,18* |
| Габарит и масса станка | ||
| Габариты станка (длина ширина высота), мм | 349 х 610 х 1168 | 640 х 460 х 1260 |
| Масса станка, кг | 125 | 175 |
- Барун В.
А. Работа на сверлильных станках,1963 - Винников И.З., Френкель М.И. Сверловщик, 1971
- Винников И.З. Сверлильные станки и работа на них, 1988
- Лоскутов B.В Сверлильные и расточные станки, 1981
- Панов Ф.С. Работа на станках с ЧПУ, 1984
- Попов В.М., Гладилина И.И. Сверловщик, 1958
- Сысоев В.И. Справочник молодого сверловщика,1962
- Тепинкичиев В.К. Металлорежущие станки, 1973
Список литературы
А. Работа на сверлильных станках,1963Связанные ссылки. Дополнительная информация
6 лучших сверлильных станков на 2022 год
Popular Mechanics; Courtesy Shop Fox
Ручные электрические дрели хороши для создания пилотных отверстий и выполнения черновых столярных работ, но они не идеальны для сверления сверхточных отверстий в ваших заготовках. Для такого рода работ вам понадобится сверлильный станок. Эти моторизованные инструменты оснащены вертикальным сверлом, установленным на большой металлической раме, что обеспечивает стабильность и зажимную поддержку, необходимые для создания чрезвычайно прямых отверстий в древесине, металле или пластике.
Большая вращающаяся рукоятка позволяет легко опустить сверло на место, а благодаря встроенному ограничителю глубины вы можете быть уверены, что отверстия каждый раз будут одинаковой глубины.
Независимо от того, устанавливаете ли вы их на верстак или ставите самостоятельно, сверлильные станки обеспечивают прочную основу, необходимую для безопасного выполнения тяжелых работ.
Лучшие сверлильные станки
1
Лучший в целом
Настольный сверлильный станок с переменной скоростью, 5 ампер
Вэнь210 долларов США В ЛОУ
Подробнее
210 долларов США В ЛОУ
2
Лучший настольный жим
Настольный осциллирующий сверлильный станок
Магазин Фокс285 долларов на АМАЗОН
Подробнее
285 долларов на АМАЗОН
3
Лучший сверлильный станок Dremel
Сверлильный станок рабочей станции
Дремель50 долларов на АМАЗОН
Подробнее
50 долларов на АМАЗОН
4
Лучший напольный пресс
17-дюймовый сверлильный станок
Джет1330 долларов США НА АМАЗОН
Подробнее
1330 долларов США НА АМАЗОН
5
Лучший магнитный пресс
2-скоростной магнитный сверлильный станок
ДЕУОЛТ866 долларов на АМАЗОН
Подробнее
866 долларов на АМАЗОН
6
Лучшее для поделок
3-скоростной мини-сверлильный станок
Джоябест90 долларов на АМАЗОН
Подробнее
90 долларов на АМАЗОН
Загрузи больше
Показывай меньше
На что следует обратить внимание
Во-первых, убедитесь, что сверлильный станок, который вы рассматриваете, достаточно велик, чтобы удерживать предмет, который вы планируете сверлить.
Обратите особое внимание на расстояние «качания» пресса. Это число указывает расстояние между шпинделем и центральной колонной пресса, умноженное на два. Например, если у пресса расстояние поворота составляет 20 дюймов, у вас будет достаточно места для сверления в центре детали диаметром 20 дюймов. Обращая внимание на расстояние поворота и имея приблизительное представление о размерах деталей, с которыми вы будете работать, вы можете избежать получения пресса, который либо слишком мал для работы, либо траты денег — и площади — на слишком большая машина.
Расстояние перемещения шпинделя — еще один фактор, который необходимо учитывать. Это позволит вам узнать, насколько можно опустить саму дрель. Чем выше номер хода шпинделя, тем толще заготовка, с которой вы сможете работать.
Как мы выбрали
В течение многих лет я использую сверлильные станки — как небольшие настольные модели в моем домашнем гараже, так и большие промышленные модели в коммерческой деревообрабатывающей мастерской.
Я использовал этот опыт, чтобы помочь курировать этот список вариантов, а также провел обширное онлайн-исследование, чтобы убедиться, что я включил популярные и высоко оцененные продукты. Я также позаботился о том, чтобы включить различные размеры, стили и бренды, поэтому, независимо от вашего набора навыков и требований к сверлению, вы должны найти идеальный сверлильный станок для себя.
Если вы хотите пополнить свой арсенал инструментов другими полезными инструментами, ознакомьтесь с нашей подборкой лучших ручных пил, тепловых пистолетов и гвоздезабивных пистолетов.
1
Лучший в целом
Вен
Настольный сверлильный станок с переменной скоростью, 5 ампер
210 долларов США В ЛОУ
199 долларов в домашнем складе
199 долларов в Walmart
2
Лучший жим лежа
Магазин Фокс
Настольный осциллирующий сверлильный станок
285 долларов на АМАЗОН
340 долларов в домашнем складе
3
Сверлильный станок Best Dremel
Dremel
Сверлильный станок рабочей станции
Сейчас скидка 23%
50 долларов на АМАЗОН
82 доллара в Walmart
4
Напольный пресс Best
Jet
17-дюймовый сверлильный станок
1330 долларов США НА АМАЗОН
1330 долларов США В ДОМАШНЕМ ДЕПО
1371 доллар США в Walmart
5
Лучший магнитный пресс
DeWALT
2-скоростной магнитный сверлильный станок
866 долларов на АМАЗОН
6
Best for Craft Projects
Joyabest
3-скоростной мини-сверлильный станок
90 долларов на АМАЗОН
Алекс Ренни
Алекс Ренни — писатель-фрилансер, специализирующийся на обустройстве дома, сделай сам и инструментальном пространстве.
J-2530 15-дюймовая настольная модель сверлильного станка 115V 1Ph — JET Tools
Точность, стабильность и универсальность являются эталонными характеристиками 15-дюймовых и 20-дюймовых сверлильных станков JET. Эта высококачественная линейка сверлильных станков JET предлагает больший диапазон скоростей вращения шпинделя, чем другие станки этого класса. JET предоставляет на свои машины ведущую в отрасли двухлетнюю гарантию.
Ход 3-1/8″ для обработки глубоких отверстий
Головка из чугуна
Создана для обеспечения прочного основания при сверлении
Большая шлифованная стальная колонна для максимальной поддержки головки и стола
Большая пиноль обеспечивает большую точность
Телескопическая защитный кожух шпинделя
Закрытый узел шпинделя поддерживается четырьмя шарикоподшипниками с постоянной смазкой для большей точности и аккуратности
| Номер запаса | 354401 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Базовые размеры (в. ) | 18 x 10-1/2 | ||||||||||||
| Base Work Table (in.) | 8 x 8 | 2-7/8 | |||||||||||
| Расстояние от колонны до шпинделя (дюймы) | 7-1/2 | ||||||||||||
| Диаметр сверления Чугун (дюймы) | 1/2 | ||||||||||||
| Drills to Center of Circle (In.) | 15 | ||||||||||||
| Motor (HP) | 3/4 HP, 115/230V, 1Ph | ||||||||||||
| Number of Spindle Speeds | 16 | ||||||||||||
| Overall Размеры (Д x Ш x В) (дюймы) | |||||||||||||
| Опора 65 | Рак и репродуктивный вред | ||||||||||||
| Диапазон скоростей вращения шпинделя (об/мин) | 96,
|
)»> 31 x 13 x 39-1/2
