Ножницы листовые гильотинные по металлу электрические

Гильотинные ножницы предназначены для резки листового и профильного металла на заготовки необходимых размеров или полосы разной ширины. Резка гильотиной является заготовительной операцией.

Сортировать по:

Популярности
Возрастанию цены
↑
Убыванию цены
↓
Наличию

Показывать по:
306090

Код товара: 59162

В наличии 3 шт.

Электромеханическая гильотина METAL MASTER ETG 1315E

Толщина реза1.5 мм

Ширина реза1300 мм

Мощность 3.00 кВт

Масса400 кг

Код товара: 34127

Нет в наличии

Гильотина электромеханическая для резки листового металла STALEX GM 1000/1,5

Толщина реза1.3 мм

Ширина реза1050 мм

Напряжение380В

Масса520 кг

Код товара: 59165

В наличии 3 шт.

Электромеханическая гильотина METAL MASTER ETG 2015E

Толщина реза1. 5 мм

Ширина реза2000 мм

Мощность 3.00 кВт

Масса510 кг

Код товара: 38757

В наличии 1 шт.

Гильотина электромеханическая для резки листового металла Stalex GM 1250/1,5

Толщина реза1.3 мм

Ширина реза1250 мм

Напряжение380В

Масса561 кг

Код товара: 59163

В наличии 5 шт.

Электромеханическая гильотина METAL MASTER ETG 1330E

Толщина реза3.0 мм

Ширина реза1300 мм

Мощность 4.50 кВт

Масса860 кг

Код товара: 38696

Нет в наличии

Гильотина электромеханическая Stalex Q11-3×1300

Толщина реза3.0 мм

Ширина реза1300 мм

Мощность 3.00 кВт

Напряжение380В

Масса1300 кг

Код товара: 59495

Электромеханические гильотины EMGA 1320×2,5

Толщина реза2.5 мм

Ширина реза1320 мм

Мощность 3.00 кВт

Напряжение380В

Масса900 кг

Код товара: 34682

В наличии 1 шт.

Кривошипная гильотина METAL MASTER ETG 1330

Толщина реза3.0 мм

Ширина реза1300 мм

Мощность 3.00 кВт

Напряжение380В

Масса1300 кг

Код товара: 34128

Нет в наличии

Гильотина электромеханическая для резки листового металла STALEX GM 1500/1,5

Толщина реза1.3 мм

Ширина реза1550 мм

Напряжение380В

Масса580 кг

Код товара: 41490

Нет в наличии

Гильотина электромеханическая Stalex Q11-3×1250

Толщина реза3.0 мм

Ширина реза1250 мм

Мощность 3.00 кВт

Напряжение380В

Масса980 кг

Код товара: 59503

Электромеханические гильотины EMGA 1520×2,0

Толщина реза2.0 мм

Ширина реза1520 мм

Мощность 3.00 кВт

Напряжение380В

Масса1200 кг

Код товара: 59164

В наличии 4 шт.

Электромеханическая гильотина METAL MASTER ETG 1530E

Толщина реза3.0 мм

Ширина реза1500 мм

Мощность 4. 50 кВт

Масса920 кг

Код товара: 11624

Гильотинные ножницы кривошипные НА3214

Толщина реза2.5 мм

Ширина реза1600 мм

Мощность 3.20 кВт

Напряжение380В

Масса2000 кг

Код товара: 11623

Гильотинные ножницы кривошипные НД3314

Толщина реза2.5 мм

Ширина реза1600 мм

Напряжение380В

Масса2020 кг

Код товара: 59505

Электромеханическая редукторная гильотина ERGM 1320×2,5

Толщина реза2.5 мм

Ширина реза1320 мм

Мощность 3.00 кВт

Напряжение380В

Масса1100 кг

Код товара: 34129

В наличии 2 шт.

Гильотина электромеханическая для резки листового металла STALEX GM 2000/1,5

Толщина реза1.3 мм

Ширина реза2050 мм

Напряжение380В

Масса670 кг

Код товара: 44412

Нет в наличии

Ножницы гильотинные электрические TBS1250E3_400V

Толщина реза3.0 мм

Ширина реза1250 мм

Мощность 3. 00 кВт

Напряжение380В

Масса990 кг

Код товара: 11625

Гильотинные ножницы кривошипные НА3216

Толщина реза4.0 мм

Ширина реза2000 мм

Мощность 5.60 кВт

Напряжение380В

Масса3200 кг

Код товара: 11626

Гильотинные ножницы кривошипные НД3316

Толщина реза4.0 мм

Ширина реза2000 мм

Мощность 5.60 кВт

Напряжение380В

Масса3200 кг

Код товара: 59506

Электромеханическая редукторная гильотина ERGM 1520×2,0

Толщина реза2.0 мм

Ширина реза1500 мм

Мощность 3.00 кВт

Напряжение380В

Масса1350 кг

Код товара: 59166

В наличии 4 шт.

Электромеханическая гильотина METAL MASTER ETG 2030E

Толщина реза3.0 мм

Ширина реза2000 мм

Мощность 5.50 кВт

Масса1250 кг

Код товара: 34125

В наличии 2 шт.

Гильотина электромеханическая Stalex Q11-2×2050

Толщина реза2. 0 мм

Ширина реза2050 мм

Мощность 3.00 кВт

Напряжение380В

Масса1360 кг

Код товара: 34126

В наличии 2 шт.

Гильотина электромеханическая Stalex Q11-3×2050

Толщина реза3.0 мм

Ширина реза2050 мм

Мощность 4.00 кВт

Напряжение380В

Масса1520 кг

Код товара: 59167

В наличии 5 шт.

Электромеханическая гильотина METAL MASTER ETG 2530E

Толщина реза3.0 мм

Ширина реза2000 мм

Мощность 5.50 кВт

Масса1400 кг

Код товара: 34130

В наличии 2 шт.

Гильотина электромеханическая для резки листового металла STALEX GM 2500/1,5

Толщина реза1.3 мм

Ширина реза2550 мм

Напряжение380В

Масса750 кг

Код товара: 11634

Гильотинные ножницы кривошипные НКЧ 6020

Толщина реза6.0 мм

Ширина реза2000 мм

Мощность 8.50 кВт

Напряжение380В

Масса3450 кг

Код товара: 551

Гильотинные ножницы механические НГ6,3×2

Толщина реза6. 3 мм

Ширина реза2000 мм

Мощность 11.00 кВт

Напряжение380В

Масса3550 кг

Код товара: 44413

Нет в наличии

Ножницы гильотинные электрические TBS2050E3_400V

Толщина реза3.0 мм

Ширина реза2050 мм

Макс. обороты 70

Мощность 4.00 кВт

Напряжение380В

Масса1550 кг

Код товара: 34131

Нет в наличии

Гильотина электромеханическая для резки листового металла Stalex GM 3000/1,5

Толщина реза1.3 мм

Ширина реза3050 мм

Напряжение380В

Масса750 кг

Код товара: 41380

В наличии 2 шт.

Электромеханическая гильотина MetalMaster MSJ 2525

Толщина реза2.5 мм

Ширина реза2500 мм

Мощность 7.50 кВт

Напряжение380В

Сортировать по:

Популярности
Возрастанию цены
↑
Убыванию цены
↓
Наличию

Показывать по:
306090

Станок гильотина применяется не только на крупных промышленных предприятиях, но и на небольших производствах. Оборудование отличается износостойкой конструкцией, достаточно простым в управлении и обслуживании.
Оно не требует тщательной подготовки листа металла для рубки, но обеспечивает приличную производительность, качество и точность реза в течение всего технологического процесса.

Наиболее часто в производстве распространена резка листов на кривошипных или гидравлических гильотинных ножницах, в зависимости от толщины металла.

Основными параметрами оборудования являются:

Мощность, кВт

Размер и толщина разрезаемого металла

Тип привода: ручной, электрический, гидравлический, механический

Питаемое напряжение

Габариты станка

Вес

Процесс резки листового материала состоит из трех стадий:

упругой;

пластической;

скалывания.

На срезанной кромке листа выделяются две зоны: узкая блестящая полоска (пластическая стадия) и более широкая матовая зона (скалывание).

Доставка гильотинного станка в Москве и по России, возможен самовывоз. Детали поставки можно уточнить по телефону +7 (495) 249-49-90!

Отзывы

Изготовители

STALEX

Россия

Белоруссия

Metal Master

Holzmann (Австрия)

ЮМЗ

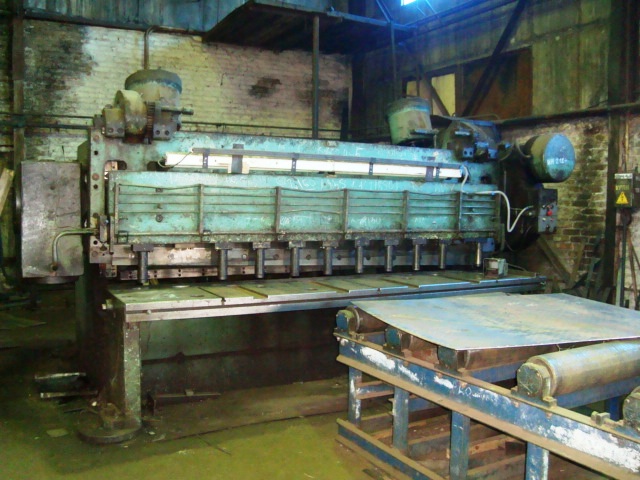

Ножницы гильотинные Н 478, Н 3118А, НА 3121М, НА 3122М, НА 3218, НА 3221 — Ножницы гильотинные необходимы для разрезания материалов на заготовки или полосы Виды ножниц — механические, — электромеханические, — пневматические, — гидравлические,

Чебоксары

Компании:	6 970
Товары и услуги:	7 945

Статьи и публикации:	363
Тендеры и вакансии:	100

Вход в личный кабинет

Купить

+7 (8352) 37-85-22

Ножницы гильотинные необходимы для разрезания материалов на заготовки или полосы
Виды ножниц
— механические,
— электромеханические,
— пневматические,
— гидравлические,
— ручные гильотинные ножницы

Ножницы гильотинные, или гильотины, необходимы для предварительного разрезания листовых материалов на заготовки или полосы требуемых размеров.
Виды гильотинных ножниц для металла
— механические,
— электромеханические,
— пневматические,
— гидравлические,
— ручные гильотинные ножницы.
Гильотины по металлу служат для резки листов металла и иных листовых материалов. Гильотинные ножницы различных моделей используют для отрезания фасонного и сортового проката.
Особенности конструкции ножниц гильотинных.
В зависимости от толщины листа металла в промышленных условиях резку заготовок осуществляют или на гидравлических гильотинных ножницах, или с помощью кривошипных механических гильотин. Листовые современные гильотины являются двух-кривошипными прессами и снабжены наклонными ножами. Механическая схема гильотины для резки металла имеет, как правило, кривошипную конструкцию. Но некоторые производители выпускают станки с кривошипно-рычажным механизмом.
Мы предлагаем большой выбор ножниц гильотинных. В ассортименте имеются гильотинные ножницы.
Ножницы гильотинные Н 478, Н 3118А, НА 3121М, НА 3122М, НА 3218, НА 3221, НА 3222, НА 3223, НА 3225, НГ 13, НГ 16, НД 3316М, НД 3318М, НК 3418М, НЛ 3427.
Новый, гарантия, сертифицирован, производство Россия.
———————————————
С уважением ООО «Гидроаппарат»,
отделы сбыта:
г.Чебоксары, (8352) 37-85-22,
г.Москва, (499) 390-76-28,
http://гидроаппарат.рф
http://гидроаппарат21.рф
email: [email protected]
https://vk.com/gidroapparat.cheb

посмотреть все (522)

Другие товары и услуги компании:

Ножницы гильотинные НА 3222, НА 3223, НА 3225, НГ 13, НГ 16, НД 3316М, НД 3318М, НК 3418М, НЛ 3427

В64-13А-03, В64-14А-03, В64-15А-03, В64-15А-05, В64-24А-03, В64-24А-05, В64-25А-03, В64-34А-03

Предлагаем к поставке Гидравлические насосы,
Гидрораспределители, Пневмораспределители,
Пневмоблоки, Запасные части для станков, Электрику.

4 100 р.

Г12-25М, НПЛ40/6,3, НПЛ12,5-406,3, НПЛ 16-32/6,3, НПЛ16/6,3, НПЛ16/16, НПЛ20/16, С12-51

Г12-25М, Г12-26М, НПЛ40/6,3, НПЛ12,5-40/6,3, НПЛ 16-32/6,3, НПЛ16/6,3, НПЛ80/16, НПЛ16/16, НПЛ20/16, Г12-24, Г12-25АМ, С12-Применяются где требуется нерегулируемый по величине поток минерального масла

21 500 р.

БГ12-41А, БГ12-41Б, БГ12-41, БГ12-42, Насос пластинчатый

БГ12-41А, БГ12-41Б, БГ12-41, БГ12-42 Однопоточный насос пластинчатый Применяются в гидроприводах металлорежущих станков и др. машин, где требуется нерегулируемый по величине поток минерального масла

8 100 р.

Г12-24АМ, 5Г12-24АМ, 8Г12-24АМ, 12Г12-24АМ, 18Г12-24АМ, 25Г12-24АМ, 35Г12-24АМ, Насос пластинчатый

Г12-24АМ, 5Г12-24АМ, 8Г12-24АМ, 12Г12-24АМ, 18Г12-24АМ, 25Г12-24АМ, 35Г12-24АМ, Г12- Применяются в гидроприводах станков и др. машин, где требуется нерегулируемый по величине поток минерального масла

18 500 р.

Г12-24М, 5Г12-24М, 8Г12-24М, 12Г12-24М, 18Г12-24М, 25Г12-24М, 35Г12-24М, Насос пластинчатый

Г12-24АМ, 5Г12-24АМ, 8Г12-24АМ, 12Г12-24АМ, 18Г12-24АМ, 25Г12-24АМ, 35Г12-24АМ

14 500 р.

Промышленные материалы и оборудование

Промышленное оборудование
Ремонт оборудования
Машины и механизмы
Станки

Информация о продавце

ООО Гидроаппарат

+7 (8352) 37-85-22
428027 г. Чебоксары
гидроаппарат21.рф

Предлагаем к поставке: Гидронасосы, Гидрораспределители, Гидроклапаны, Пневмораспределители, Пневмоцилиндры, Фильтры, Влагоотделители, Блоки подготовки воздуха, Запасные части для станков, Электрику.

конструкция, принципиальная схема, настройка, наладка, видео работы

Выбор приводных ножниц для разрезания металла зависит от профиля, размеров и конфигурации заготовок.

Разрезание ножницами с прямолинейным движением ножей. К ножницам этого типа относятся гильотинные (параллельные), пресс-ножницы, роликовые, вибрационные и др.

Гильотинные ножницы допускают резание листов толщиной до 40 мм с, длиной реза за один ход ножа до 3000 мм. Кроме того, на них можно резать листы на полосы неограниченной длины.

Пресс-ножницы предназначены главным образом для резки небольших заготовок. Кроме того, на них можно разрезать листы любой длины толщиной до 30 мм. Ножи длиной до 600 мм располагаются вдоль и поперек оси станины. Недостатки пресс-ножниц — низкая чистота поверхности реза и малая производительность вследствие необходимости многократного передвижения листа (во время разрезания больших листов). Эти ножницы удобны при разрезании мелких заготовок из полосового материала.

Разрезание ножницами с вращательным движением ножей. К этой группе относятся роликовые и дисковые ножницы.

Роликовые ножницы делят на ножницы с прямо поставленными ножами и ножницы с наклонно поставленными ножами. Они широко применяются для отрезания полос неограниченной длины и криволинейных заготовок по разметке. Конструктивно эти два вида ножниц мало чем отличаются.

В роликовых ножницах с наклонно поставленными ножами чугунная станина имеет форму скобы. Это дает возможность производить разрезание больших листов. Роликовые ножи вращаются в противоположные стороны; при этом пропускаемый металл (заготовка) захватывается роликами и разрезается.

Недостатком роликовых ножниц с прямо поставленными ножами является невозможность производить вырезку по криволинейным контурам с малыми радиусами кривизны.

Дисковые ножницы применяют для разрезания листовых полос неограниченной длины, а также для резки по криволинейному контуру. Ножницы могут резать листы толщиной до 25 мм.

Рис. 1. Разрезание металла на приводных ножницах:

Разрезание ножницами с качающимися ножами. К этому виду ножниц относятся вибрационные ножницы. Они представляют собой станок с короткими ножами (рис. 1). Верхний нож получает колебательные движения через эксцентриковый механизм. Число ходов ножа достигает 2500 в минуту. Скорость резания равна 5—7 м/мин. Длина хода ножа 2—3 мм. Толщина разрезаемого стального листа от 0,5 до 2 мм.

На этих ножницах можно производить резку листового металла по криволинейным контурам с очень малыми радиусами закругления.

Ножницы применяют как для ручной, так и для машинной резки металлов. Угол заострения р у ножниц колеблется от 65 до 85° в зависимости от твердости разрезаемого металла: для мягких металлов (медь и др.) он равен 65°, для металлов средней твердости 70—75°, для твердых металлов 80—85°. Для уменьшения трения ножей ножниц при работе на лезвиях создается задний угол а, равный 1,5—3°. Ножи ножниц изготовляются из углеродистой стали У7; их режущая часть закаливается.

Ручные ножницы делятся на правые и левые. У правых ножниц скос на режущей части каждой половинки находится с правой стороны, а у левых — с левой стороны. При резке листа правыми ножницами все время видна риска на разрезаемом металле. При работе левыми ножницами, чтобы видеть риску, приходится левой рукой отгибать отрезаемый металл, перекладывая его через правую руку, что очень неудобно. Поэтому резка листового металла по прямой линии и по кривой (окружности и закругления) без резких поворотов производится правыми ножницами.

Ручными ножницами можно резать листовую сталь толщиной до 0,7 мм, кровельное железо — толщиной до 1 мм, листы меди и латуни — толщиной до 1,5 мм.

При разрезании металла ножницы раскрывают не полностью, а лишь настолько, чтобы они могли захватить лист. При полном раскрытии ножницы не режут, а выталкивают лист. При резке ножницами круглых дисков последние поворачивают против часовой стрелки, при этом ножницы не должны закрывать линии разреза.

Стуловые ножницы устойчивы при резке и дают большую свободу рукам работающего. Ими разрезают листы толщиной 2—3 мм.

Резку листового металла на маховых ножницах производит один человек. Лист укладывают на столе так, чтобы линия реза (при резке с разметкой) совпала с лезвием нижнего ножа. Прижав лист верхней планкой, сильным движением опускают рычаг с верхним ножом. Затем рычаг «дожимают», пока требуемая часть листа не будет отрезана.

При резке без разметки ширину полос регулируют передвижной направляющей линейкой.

Резка гильотинными ножницами. Эти ножницы, иногда называют гильотинные ножницы, применяют для разрезания листового металла толщиной (для стали) до 32 мм и больше. В параллельных направляющих ножниц ходит вверх и вниз ползун с наклонно укрепленным на нем верхним ножом; нижний нож укреплен неподвижно в станине.

Рис. 4. Гильотинные ножницы: 1 — привод, 2 — маховик, 3 — прижим, 4 — верхний нож, 5 — стол, 6 — обрезаемый лист, 7 — наклонный мостик — подкладка для среза кромки листа под углом, 8 — педаль для пуска ножниц

Подъем и опускание верхнего ножа осуществляются кривошипно-шатунным механизмом, получающим движение от рабочего вала, который приводится во вращение электродвигателем через передачу от приводного шкива.

Резка дисковыми (круглыми) ножницами. На рис. 5 показаны дисковые (круглые) ножницы, применяемые для резки листового металла с неограниченной длиной реза, а также для криволинейной резки. Режущим инструментом являются ножи-диски, расположенные один над другим и вращающиеся при работе в разные стороны. Для резки прямолинейных полос ножи-диски располагают параллельно; для резки криволинейных фигур (круги, отверстия) ножи и их оси располагают под углом друг к другу. Подавать лист в диски не нужно; диски, вращаясь, сами затягивают лист.

ВИДЕО РАБОТЫ НОЖНИЦ ГИЛЬОТИННЫХ Б/У ПОСЛЕ РЕМОНТА В ООО «НЕВАСТАНКОМШ»

Н3118 ножницы гильотинные кривошипные: паспорт, характеристики

Назначение и области применения

Область применения – промышленные, заготовительные цеха мелкосерийного, среднесерийного производства. Как правило, листовые материалы используют при изготовлении корпусных деталей. Именно поэтому ножницы гильотинные модели Н3118 можно встретить в сфере машино-, судостроения, в заготовительных цехах.

Назначение – разрезание листовых материалов по указанным размерам. Обработка проводится исключительно в поперечном, продольном и прямом направлении по толщине листа. При этом есть определенные ограничения того, какой толщины может быть лист. Лист должен быть не выше 50 кгс/мм 2 .

Именно технические характеристики определяют возможность использования ножниц модели Н3118 в тех или иных ситуациях. К особенностям технических характеристик гильотины Н3118 можно отнести:

максимальная толщина металла 6,3 миллиметра;
максимальная длина листового материала 2 000 миллиметров;
частота хода ножа при выборе автоматической обработки (минимальной значение) 21 ходов в минуту;
максимальный размер листа по заданному упору 630 миллиметров;
усилие, с которым воздействует прижимная балка 25 кН;
высота конструкции над уровнем пола 1945 миллиметров;
предельное отклонение по заданным размерам при резке на длину заготовки 1 000 миллиметров составляет 0,25 миллиметра;
управление может осуществляться при помощи пульта с кнопками или педалей;
ход может быть непрерывный или одиночный.

Вышеприведенные характеристики определяют особенности рассматриваемой модели станка по резке листового металла.

НД3314Г ножницы гильотинные кривошипные для обработки листового металла. Назначение и область применения

Ножницы гильотинные НД3314Г разработаны в 1974 году и серийно выпускались с 1976 года. Разработчик .

Кривошипные листовые ножницы (гильотинные) с наклонным ножом НД3314Г предназначены для холодной резки листового материала с пределом прочности σ_BP ≤ 500 МПа (50 кгс/мм2) и с наибольшими размерами поперечного сечения 2,5х1600 мм. Поперечная резка листа толщиной и шириной в соответствии с технической характеристикой ножниц производится за один ход ножа, продольная резка — рядом повторных резов при продвижении листа вдоль линии реза.

Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки.

Ножницы НД3314Г находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Отличие гильотинных ножниц серий НД, НК, Н

Стрыйский завод КПО выпускает ножницы листовые кривошипные с наклонным ножом (гильотина), с пневмо-муфтой серии ”НД” , “НК” и “Н” и на протяжении 30-ти лет и экспортирует свою продукцию в 52 страны мира.

В серии ножниц “НК”, “Н” установка необходимой величины зазора между ножами выставляется автоматически, в зависимости от толщины разрезаемого листового материала, что позволяет резать металл различной толщины без переналадки. Ножницы данной серии оснащены механизированным задним упором, предназначенным для установки разрезаемого листового материала в заданный размер. Длина отрезаемой заготовки устанавливается по счетчику, установленному на лицевой части ножниц через привод механизированного заднего упора.

В серии ножниц “НД” регулировка зазора между ножами осуществляется вручную путем перемещения стола ножниц, согласно диаграммы, в зависимости от толщины разрезаемого листа. Длина отрезаемой заготовки устанавливается маховичком заднего упора, по линейке расположенной на направляющих рейках механизма заднего упора.

Ножницы модели НК3418Р оснащены ручным задним упором, аналогичным ножницам серии ”НД”.

Основные параметры машины для резки листового металла НД3314Г:

Наибольшие размеры разрезаемого металла – 2,5 х 1600 мм
Частота хода ножа – 65 мин-1
Механическое перемещение заднего упора – 0..630 мм
Тип муфты – пневматическая фрикционная многодисковая
Тип тормоза – фрикционный однодисковый
Мощность электродвигателя – 3,2 кВт
Вес ножниц полный – 2340 кг

Электросхема обеспечивает работу ножниц в режимах:

Одиночный ход
Непрерывные (автоматические) ходы
Наладочный режим – толчковый ход

Станина ножниц сборно-cварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. На стойки и траверсу опирается стол. Регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью эксцентриков, расположенных с обеих сторон стола. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.

Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.

Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.

Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.

Механизм реза состоит из прижимной и ножевой балок. При совершении рабочего хода одновременно опускаются ножевая и прижимная балки.

Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.

Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.

Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.

Для резки тонкого листа на ножницах предусмотрен поддерживатель.

Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.

Режим работы:

автоматический
наладочный
одиночные ходы
ручной проворот

Управление кнопочное или педальное.

Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.

Назначение и область применения

Кривошипные листовые ножницы модели НК3418, в конструкции которых есть наклонный нож, используются для холодной резки листового металла. Важным свойством каждого материала можно назвать его прочность. Высокий показатель прочности приносит ограничение в использовании оборудования. Ножницы НК3418 могут использоваться исключительно для резки следующего листового металла:

с показателем прочности не более 500 МПа;
при размере поперечного сечения 2,5х1600, 4,0х2000, 6,3х2000 миллиметров. первое значение определяет толщину листа, второе – длину поперечного сечения.

В некоторых случаях использовать подобное оборудование можно при резке не только металла, но и других типов материала.

Подобные особенности применения определяют область использования модели НК3418:

Заготовительные цеха предприятий, которые связаны с областью машиностроения, судостроения, авиастроения и так далее. В подобных сферах деятельности ножницы НК3418 позволяют провести быстрое изменение размеров листового металла, который является основным материалом.
Другая сфера деятельности, в которой проводится использование листового металла. Характеристики модели НК3418 определяют высокую производительность этого оборудования.

Высокая производительность, прежде всего, связана отсутствием необходимости переналадки. Гильотинные ножницы можно использовать для резки металла любой толщины, в рамках установленного предела, без переналадки.

Еще важным моментом можно назвать то, что ножницы НК3418 обладают механизированным задним упором. Этот момент определяет то, что гильотина управляется при помощи специального блока оператора, который используется для установки размера заготовки.

Все гильотинные ножницы модели НК, в том числе НК3418, имеют высокую надежность в работе. При этом стоит не забывать о простоте использования, а также об отсутствии сложностей на момент проведения ремонтных работ. Использование современных технологий позволяет достигать высокую точность отрезания. Гильотина имеет совершенную систему смазки, а также электрооборудование, которое позволяет использовать станок в сложных эксплуатационных условиях. В сравнении с гидравлическими ножницами НК3418 рассматриваемый вариант исполнения имеет огромное количество преимуществ.

Еще одной важной эксплуатационной характеристикой можно назвать отсутствие масла в зоне резания. Этот момент определяет чистоту заготовок после проведения резания

1 Основная информация о гильотинных ножницах

Под таким оборудованием понимают режущий инструмент с ножом наклонного типа для поперечной и продольной прямолинейной резки металлических листов. Гильотинные ножницы дают возможность осуществлять обработку листов не только по разметке, но и по боковому либо заднему упору без разметки.

Описываемые устройства принято подразделять в зависимости от вида используемого на них привода на:

гидравлические;
кривошипные (иначе называемые механическими).

Большей мощностью обладает гидравлическое оборудование, которое без труда справляется со стальными листами толщиной 6 сантиметров. Длина реза подобных ножниц может превышать показатель в 8 метров. Механические приспособления по ряду характеристик идентичны гидравлическим. При этом первые имеют другую систему привода, предполагающую, что кривошипное устройство обеспечивает движение лезвия и в верхнем и в нижнем направлении.

Мощность установок с кривошипным механизм ниже, нежели у их гидравлических собратьев, поэтому они рекомендованы для разрезания заготовок толщиной от 3 до 8 мм. Зато скорость обработки металла у механических ножниц выше (до 56 резов за одну минуту против 3–18 у “гидравлики”).

Кроме того, гильотины имеют разную схему привода ножа (верхнего). Бывают консольные ножницы с поворотной балкой и станки с прямым ходом ножа. Первые характеризуются тем, что верхний нож у них перемещается за счет оборота балки вокруг расположенных в задней части и на боковых стенках агрегата центров. Так как устройство привода этой самой балки находится в подобных установках внутри станка, они отличаются компактными размерами.

У прямоходных же гильотин лезвие соединяется с рамой. Она способна передвигаться по прямым направляющим вниз за счет работы двух гидроцилиндров либо кривошипного механизма. Такая конструкция дает возможность производить изменение угла резки листов разной толщины. Поворотные станки этого делать не позволяют. У них угол всегда остается таким, каким его задал завод-изготовитель установки.

Чертеж ножа гильотинных ножниц Н3121-11-402

Нож для гильотинных ножниц 25 х 60 х 625

Ножи должны изготавливаться из стали марок 5ХВ2С, 6ХВ2С и 6ХС по ГОСТ 5950—73
Твердость ножей — HRC 54 … 58
Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
Поле допуска размеров s а В комплекта ножей — по h21
Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
h24; h24; ±IT14/2
На ноже должна быть нанесена следующая маркировка: товарный знак предприятия-изготовителя, обозначение ножа, клеймо ОТК, шифр (номер) комплекта (для составных ножей).
Остальные технические требования для комплекта ножей Н3121-11-402 по ГОСТ 25306-82 Ножи плоские к листовым ножницам. Основные и присоединительные размеры. Технические требования

Порядок установки ножниц гильотинных кривошипных Н3118

Ножницы Н3118 поставляются заказчику в собранном виде. После вскрытия частичной упаковки проверить состояние ножниц, наличие принадлежностей и технической документации согласно контрольно-комплектовочной ведомости. При транспортировке ножницы необходимо стропить согласно приведенной схеме

Фундамент ножниц выполняется согласно рисунку:

Глубина заполнения фундамента «Н» принимается в зависимости от грунта. Горизонтальность установки на фундаменте достигается с помощью клиньев и проверяется уровнем, установленным на столе. Точность установки ножниц в поперечном и продольном направлениях должна быть выдержана в пределах 0,2 мм на длине 1000 мм.

После установки и выверки необходимо очистить ножницы от антикоррозийной смазки и пыли и смазать обработанные поверхности тонким слоем масла.

Горизонтальность стола ножниц необходимо проверять периодически не менее одного раза в месяц.

Строение и работа основных органов кривошипных ножниц Н3118

Станина – это базовый узел крепления прочих узлов и механизмов ножниц кривошипных Н3118, представляющий собой сварную конструкцию из двух стоек (1) и (3), связанных между собой уголками (2).

На стойки опирается стол (4) с прикрепленными нижними ножами (5) и упором поперечной резки (7), который снимающимся в случае необходимости продольной резки металла. К направляющим станины крепятся текстолитовые накладки (8), по которым перемещается ножевая балка.

Привод и валы ножниц кривошипных Н3118

Привод ножниц Н3118 осуществляется от электродвигателя (1) через клиноременную передачу на маховик (4), через зубчатые колеса (5,6) на коленчатый вал (7). Электродвигатель крепится к подмоторной плите (2,) шарнирно укрепленной на станине. Регулировка натяжения ремня осуществляется гайками (3).

Шпоночная муфта включения установлена в ступице зубчатого колеса на левом конце коленчатого вала. Втулки (1, 2, 3) неподвижно посажены в ступице зубчатого колеса, остальные детали соединены с коленвалом. Рабочая и запорная поворотные шпонки включаются пружинами (6) и, поворачиваясь, захватываются полукруглыми пазами втулки (2). Втулки (8, 9) дополняют гнезда для круглых концов шпонки. При включении и выключении шпонок угол поворота их ограничивается пазом ведущей втулки.

Балка ножевая и прижим ножниц кривошипных Н3118

К ножевой балке ножниц Н3118, конструкция которой усилена ребрами жесткости (5), винтами крепятся ножи (6) и задний упор. Усилие на нее передается от коленчатого вала посредством двух шатунов (7). Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой (1), связанной выступами (2) с выступами ножевой балки, благодаря чему прижим осуществляется автоматически и согласованно с движением последней.

Усилие нажатия прижима ножниц Н3118 регулируется пружинами (3), вмонтированными в стаканы на прижимной балке. В нижней части прижимной балки установлена предохранительная решетка

Задний упор ножниц кривошипных Н3118

Установленный с тыльной стороны ножевой балки задний упор ножниц кривошипных Н3118 служит упором для листа при поперечной резке и состоит из упорной линейки и двух цилиндрических валов, перемещаемых вручную. При резке полосы шириной более 500 мм задний упор снимается.

На правом конце коленчатого вала насажен тормоз периодического действия. За счет эксцентричного расположения шкива (2) по отношению к оси коленчатого вала (1) достигается периодичность торможения. Торможение ножниц кривошипных Н3118 происходит в момент нахождения ножевой балки в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Ограждение ножниц кривошипных Н3118

Ограждение ножниц выполнено из листовой стали и состоит из 3-х кожухов, закрывающих шкивы клиноременной передачи, шестерни привода и тормоз ножниц.

лампочка – электросеть подключена
лампочка – двигатель включен
переключатель – местное освещение
кнопка – пуск двигателя
лампочка – автоматические циклы
кнопка – пуск циклов (одиночных, автоматических)
лампочка – одиночные циклы
кнопка – стоп циклов
лампочка – педаль
кнопка – стоп общий
ключ-бирка

Ремонт гильотинных ножниц в СПб

Характерные неисправности

Гильотинные ножницы или гильотины для рубки металла бывают с механическим и гидравлическим приводом. В обоих видах станков при длительной эксплуатации изнашиваются подшипники скольжения (бронзовые втулки) вала привода ножевой балки. Так же вследствие износа направляющих ножевой балки увеличивается зазор между ножами, что приводит к неправильному резу. В процессе работы нужно следить за состоянием режущих кромок ножей (вовремя шлифовать). У ножниц с пневматическим пуском может выйти из строя пневмораспределитель и пневмомуфта, изнашиваются и резиновые уплотнения, что приводит к потере мощности реза. У ножниц с механическим пуском изнашивается механизм включения хода ножевой балки. Так же из-за поломок концевых выключателей ножевая балка может останавливаться не в нужном положении либо не останавливаться вовсе. Существуют и другие менее частые поломки.

Если вам необходимо отремонтировать гильотинные ножницы — обращайтесь и мы постараемся вам помочь. Алголритм ремонта станков вы найдете в разделе РЕМОНТ.

Замена ножей гильотинных ножниц.

Рис.1 Наиболее часто встречающиеся неисправности у гильотинных ножниц, как у гидравлических, так и у механических связаны с ножами, поскольку именно они принимают на себя всю полноту нагрузки в процессе эксплуатации станка. Ножи тупятся, получают сколы или вовсе раскалываются, и здесь не обойтись без снятия старых и установки новых или отшлифованных ножей. Рассмотрим данную операцию на примере ремонта гидравлических гильотинных ножниц НА 3225 (рис. 1).

Рис.2

Рис.3

Порядок ремонта следующий. Сначала снимаем защитную решетку, после чего можно подробно осмотреть повреждения верхних и нижних ножей вдоль всей линии реза (рис. 2, 3).

Рис.4

Откручиваем крепежные болты нижних ножей и меняем их с тыльной стороны станка (рис. 4).

Рис.5

Для замены верхних ножей сначала необходимо демонтировать те гидроупоры, которые мешают вынуть крепежные болты фиксирующие верхние ножи к ножевой балке (рис. 5).

Рис.6

Рис.7

Затем вынимаем болты, аккуратно снимаем и меняем ножи (рис. 6, 7).

Сборка станка происходит в обратном порядке.

Ремонт электросхемы управления гильотинных ножниц.

Заметно реже требуется ремонт электрической части гильотин, но любая деталь имеет свой рабочий ресурс и рано или поздно ломается. Затем по мере выхода из строя узлов и деталей начинается периодически повторяющийся ремонт. Постепенно детали заменяются на примерный аналог (т.к. зачастую «оригинальных» уже не выпускают), схема упрощается, пропадает изначально заложенный потенциал, пока наконец электросхема не перестаёт работать совсем. В результате неисправны один или несколько дискретных элементов электросхмы, и где они понять довольно сложно т.к. после всех предыдущих ремонтов реально существующие электрические связи в станке сильно различаются с изначально заложенными в станок. В такой ситуации самое надежное, а иногда и единственно правильное решение – модернизация электросхемы управления станка.

Рис.8

Рис.9

На примере гильотинных ножниц марки Н3118 (рис. 8 и 9) можно увидеть суть модернизации.

Рис.10 Рис.11

Электрошкаф находится в левой части станка и прикреплен к станине. На рисунках 10 и 11 показаны внутренности электрошкафа со старой нерабочей схемой.

Рис.12 Рис. 13

Рис.14

На рисунках 12, 13 и 14 показан электрошкаф после модернизации.

После проведенных работ электрическая часть данного станка проработает в штатном режиме многие годы.

www.pkm-remont.ru

НА3121 Ножницы кривошипные листовые гильотинные с наклонным ножом для обработки листового металла. Назначение, область применения

Гильотина НА3121 разработана в 1983 году и серийно выпускалась с 1984 года. Разработчик Шимановский завод КПО г. Шимановск.

Ножницы кривошипные гильотинные НА3121 выпускались по ТУ2-041-1068—83, ГОСТ 6282-76 и заменили устаревшую модель Н3121.

Ножницы гильотинные механические НА3121 с наклонным ножом для листового металла предназначены для продольной и поперечной резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий.

Особенности конструкции кривошипных гильотинных ножниц НА3121

Ножницы НА3121 выполнены с верхним приводом.

Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.

Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому винтами крепятся нижние ножи. Горизонтальным перемещением стола регулируется зазор между верхними и нижними ножами. К столу крепятся передний и боковой упоры.

Ножевая балка — сварной конструкции Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.

Пневматические уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц.

Пневматическая многодисковая фрикционная муфта-тормоз жесткосблокированная и расположена на левом конце приводного вала.

Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную.

Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Электросхема обеспечивает работу ножниц на одиночных и автоматических ходах.

Управление ножниц кнопочное и от педали.

Смазка основных механизмов комбинированная.

Гильотинные ножницы с наклонным ножом. Общие сведения

Синонимы: ножницы гильотинные, ножницы листовые, ножницы механические, ножницы кривошипные, ножницы гидравлические, shears for sheet metal working, guillotine shears, crank shears.

Гильотинные ножницы – ножницы с наклонным ножом предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее – по заднему или боковому упорам.

В зависимости от типа привода верхнего ножа гильотинные ножницы бывают:

механическими (кривошипными)
гидравлическими

Гидравлические гильотинные ножницы являются наиболее мощными, длина реза у них достигает 8 и более метров, толщина разрезаемого материала – до 60 миллиметров.

Гильотинные ножницы с механическим приводом во многом схожи с гидравлическими ножницами, основным отличием является система привода: оба движения лезвия (и вверх и вниз) обеспечиваются кривошипным механизмом.

Ножницы с механическим приводом не обладают высокой мощностью и применяются для резки материалов максимальной толщиной 3 – 8мм. Однако скорость реза у этого класса гильотин достаточно высока – до 56 резов в минуту (для сравнения, у гидравлических ножниц количество резов варьируется от 3 до 18 в минуту).

Гильотинные ножницы различают, также, по конструкции привода верхнего ножа:

ножницы с прямым ходом верхнего ножа
ножницы с поворотной (качающейся) балкой – консольные

У гильотинных ножниц с прямым ходом верхнее лезвие закреплено на раме, которая за счет кривошипа или 2-х гидроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины.

У гильотинных ножниц с поворотной балкой перемещение верхнего ножа происходит за счет вращения балки вокруг центров, находящихся на боковых стенках в задней части станка. Поскольку система привода поворотной балки находится внутри корпуса машины – ножницы с поворотной балкой более компактные.

При относительно низкой стоимости ножниц с поворотной балкой, компактности и простоте их исполнения, у них все же имеется определенный недостаток: угол резки не изменяется, оставаясь равным установленному производителем, вне зависимости, режутся ли толстые или тонкие листы.

Строение и работа основных органов кривошипных ножниц Н3118

Привод и валы ножниц кривошипных Н3118

Балка ножевая и прижим ножниц кривошипных Н3118

Задний упор ножниц кривошипных Н3118

Ограждение ножниц кривошипных Н3118

лампочка – электросеть подключена
лампочка – двигатель включен
переключатель – местное освещение
кнопка – пуск двигателя
лампочка – автоматические циклы
кнопка – пуск циклов (одиночных, автоматических)
лампочка – одиночные циклы
кнопка – стоп циклов
лампочка – педаль
кнопка – стоп общий
ключ-бирка

Модели для резки металлических заготовок

Ручная гильотина для металла, гидравлическая, пневматическая или электромеханическая — это то оборудование, которое в настоящее время, является довольно распространенным. Во многом это благодаря тому, что резка металла в наше время — это одна из наиболее востребованных операций. Кроме того, используются они не только крупными предприятиями, но и домашними мастерами. Из-за такого широкого спроса производители данного оборудования выпускают его в самых различных комплектациях. Благодаря этому есть возможность выбора модели, которая будет точно соответствовать требованиям, необходимым для резки определенных заготовок.

Высокая популярность гильотинных станков также обеспечивается за счет того, что все они обладают достаточно высоким показателем точности и производительности

Стоит обратить внимание на то, что резать можно не только металл. Медь, латунь, алюминий и другие подобные материалы также могут быть обработаны на таких станках. Еще одно общее преимущество, которое объединяет все станки — это простота в обращении

Эксплуатация данных машин достаточно простая, а значит, после короткого ознакомления и выполнения нескольких операций даже домашний мастер сможет полноценно использовать такое оборудование

Еще одно общее преимущество, которое объединяет все станки — это простота в обращении. Эксплуатация данных машин достаточно простая, а значит, после короткого ознакомления и выполнения нескольких операций даже домашний мастер сможет полноценно использовать такое оборудование.

Стоит обратить внимание на то, что если мастер обладает достаточно высокой слесарной квалификацией, необходимыми инструментами и материалами, не исключается возможность сборки таких гильотин собственными силами. Однако этот процесс все же довольно сложный, а потому чаще такие станки просто покупаются в уже готовом виде

НА3218 Ножницы гильотинные, кривошипные НА-3218

Назначение и область применения

Применяются ножницы гильотинные Н3121 для резки в случае, когда толщина поперечного сечения более 6,3 миллиметров. При этом плотность обрабатываемого материала не должна превышать показателя 150 кг/м2, так как в противном случае созданного усилия будет недостаточно.

Основная область применения гильотины серии Н – цеха и склады различных предприятий, на которых выполняется работа по резке металла. Модель Н3121 востребована:

на машиностроительных, автостроительных, судостроительных предприятиях, где листовые заготовки используются для создания корпусов и других элементов конструкции;
на заготовительных площадках, куда приходит листовой материал, нарезается и отправляется в производственный цех.

Скачать паспорт гильотинных ножниц Н3121

Высокая производительность и относительная компактность определяет то, что гильотины серии Н используют в крупносерийном производстве с установкой конвейерной подачи заготовок. Быстрая наладка с операторного места позволяет сократить время простоя оборудования из-за поступления заготовок различной толщины или длины.

Порядок работы на ножницах кривошипных Н-478.01

Включить автоматический выключатель QF1 (при этом загорится сигнальная лампочка на пульте управления).
Установить переключатель в положение «Одиночный ход» и «Управление кнопкой».
Нажать кнопку «Электродвигатель».
После того как двигатель наберет обороты (1-2 мин.) подать разрезаемый лист до упора и нажать кнопку «Рез» (последующие резы осуществляются нажатием на кнопку «Рез»).
Для работы с педалью установить переключатель в положение «Управление педалью». Рез осуществляется путем нажатия на педаль.
Для выключения ножниц нажать кнопку «Стоп» или «Общий стоп

Основные эксплуатационные характеристики

При приобретении ножниц следует обратить внимание на паспорт, в котором указывается основная информация. Как правило, паспорт содержит следующую информацию:

наибольшая толщина разрезаемого металла 12,5 миллиметров;
наибольшая длина листа 2 000 миллиметров;
минимальное число ходов ножа в автоматическом режиме за одну минуту 40 раз;
ширина листа по заданному упору составляет 500 миллиметров;
максимальное усилие 50 000 кгс;
мощность установленного электродвигателя составляет 18,5 квт;
усилие прижима – максимальное значение 2 900 кг;
тип установленного тормоза – ленточный;
масса оборудования 7 000 килограмм.

Технические характеристики

Вышеприведенная информация указана в паспорте. Также в паспорте может быть указана кинематическая схема, которая используется при проведении ремонтных работ.

Ножницы гильотинные, кривошипные Н-478.01

Конструкция ножниц гильотинных Н-478.01

линейка
линейка прижимная
муфта включения
вал коленчатый
устройство автоматического отключения
винт
болт

Схема кинематическая ножниц Н-478.01

Станина ножниц гильотинных, кривошипных Н-478.01

Станина сварная из листовой стали. В передней части ее болтами укреплен стол. Для регулировки зазора между ножами стол можно перемещать, предварительно отпустив болты, которые после регулировок необходимо снова затянуть.

Привод и валы ножниц гильотинных Н-478.01

На задней части станины установлен электродвигатель 1 Вращение передается через 5 клиновых ремней на маховик 9, через зубчатые колеса 4,5,6,7 на коленчатый вал III, Промежуточный вал I установлен на радиальных сферических роликоподшипниках, коленчатый вал III — на подшипниках скольжения.

Тормоз Н-478.01

На правом конце коленчатого вала 8 (рис.3.) установлен ленточный тормоз 3 периодического действия. Периодичность торможения осуществляется за счет шкива. Эксцентрически распложенного на оси вращения коленчатого вала 8. Торможение происходит в момент, когда линейка ножа 5 находится в верхнем положении. За счет тормоза устраняется забегание под действием инерции коленвала.

Муфта включения ножниц гильотинных, кривошипных Н-478.01

Муфта включения ножниц H-478.01 в разрезе

На левом конце коленчатого вала и ступице зубчатого колеса установлена шпоночная муфта включения. Втулки неподвижно посажены в ступице зубчатого колеса. Остальные де Гильотинные ножницы модели Н478.01 изготовлены по ТУ3828-010-23881227-2014 и предназначены для прямой продольной и поперечной резки листового металла толщиной не более 22 мм и шириной 2000 мм, с σ = 50 кГс/мм2. Резка листа производится за один ход ножа по разметке или по упору.

Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе при температуре окружающей среды -20 оС+40оС. Категория 2 по ГОСТ 15150-69.

Ножницы могут быть использованы в любой отрасли народного хозяйства. На входе в помещение, в котором эксплуатируются ножницы и на рабочем месте должны быть установлены знаки безопасности по ГОСТ 12.4.026, сигнализирующие о том, что работает оборудование с повышенным уровнем шума.

тали соединяются с валом через втулку. Поворотные (рабочая и запорная) шпонки 3, 4 муфты включаются пружинами 5, поворачиваясь, захватываются полукруглыми пазами втулки 6. Втулки 7, имеющие полукруговые пазы, дополняют гнезда для круглых концов шпонки. Правый конец рабочей шпонки снабжен легкоотводным языком, который, ударяясь об один из пальцев, отключает шпонки, соединенные между собой рычагами 9. При включении шпонок угол поворота последних ограничивается пазом ведущей втулки 10

Работы муфты включения Н-478.06.00.000 СБ

При нажатии кнопки «ручной рез» или педали «Рез педалью» включается электромагнит. Фиксатор 058 отклоняется вправо, освобождая от упора хвостовик 013. Хвостовик 013 находясь в чугунной ведущей втулке 011 входит в зацепление с шпонкой включения 010. Шпонка 010 соединена с рычагом 016 и под действием пружины 004 поворачивается вместе с рычагом 016, освобождая рычаг 015, который поворачивает шпонку 019.

Шпонки 010 и 019 поворачиваясь, захватываются полукруглыми пазами втулки 006, которая запрессована в зубчатое колесо. Зубчатое колесо поворачивает коленчатый вал, совершая полный оборот. Происходит рез металла.

По окончании оборота хвостовика 013 при соприкосновении с фиксатором 058 (фиксатор к этому времени занял исходное положение) поворачивается в гнезде чугунной ведущей втулки 011, одновременно поворачивает в исходное положение шпонку включения 010 с рычагами 016 и 015.

Шпонки занимают положение обеспечивающие свободное вращение втулки 006 совместно с зубчатым колесом. Осуществляется холостое вращение. Для включения в работу необходимо опять нажать кнопку «ручной рез» или педаль (в зависимости от установленного режима работы).

Примечание: при положении шпонок 019 и 010 изображенном на рис.8. осуществляется свободное вращение зубчатого колеса (холостой ход), при повороте шпонок 010 и 019 осуществляется включение муфты.

Линейка ножа и прижимная линейка

Усилие от коленчатого вала передается на линейку ножа посредством двух шатунов. Прижимная линейка прижимает разрезаемый материал и работает автоматически согласованно с движением линейки ножа. Усилие нажатия прижима регулируется пружинами вмонтированными в стаканы на прижимной линейке.

Н-478.01

Техническое обслуживание ножниц по периодичности, выполняемым операциям и трудоемкости подразделяется на ежемесячное (ЕО) и периодическое техническое обслуживание (ТО).
Ежемесячное техническое обслуживание выполняется в течение рабочей смены.
Периодическое техническое обслуживание выполняется через 700 часов работы.
Текущий ремонт необходимо проводить через 3500 часов, капитальный – через 30000 часов.
Перечень работ ежемесячного обслуживания должен соответствовать таблице.

Содержание работ и методика их проведения	Технические требования	Приборы, инструменты, приспособления и материалы, необходимые для выполнения работ
1.Произвести контрольный осмотр ножниц и электроаппаратуры перед началом работы.
2.Проверить надежность крепления болтовых соединений.	Набор гаечных ключей
3.Проверить состояние верхних и нижних ножей, наличие между ними зазора.	Величина зазора согласно таблице 6	Визуально. Щуп.
4.Смазать ножницы в соответствии с таблицей смазки 4.	Циатим 201 ГОСТ 8773
5.Проверить работу ножниц на холостом ходу.	Температура подшипников качения не должна превышать 70 оС, подшипников скольжения – 60оС, направляющих — 50оС.
6.Контролировать работу подшипников с целью предупреждения их чрезмерного нагрева.

Все замеченные неисправности должны быть устранены. При этом отключить питание ножниц.

Толщина разрезаемого листа, мм	5 – 6	7 — 8	9 — 12	12 — 16	17 — 20	20-22
Зазор между ножами, мм	0,3	0,4	0,5	0,6	0,7	0,8

Для регулировки зазора между ножами отпустить болты 7 и при помощи винтов 6 осуществить перемещение стола до получения заданного зазора. Периодическое техническое обслуживание включает работы, предусмотренные ежесменным техническим обслуживанием.

Содержание работ и методика их проведения	Технические требования	Приборы, инструменты, приспособления и материалы, необходимые для выполнения работ
1.Контролировать состояние рабочих поверхностей быстроизнашивающихся деталей.	Визуально
2. Отрегулировать натяжение производных клиновых ремней.	Не допускается проскальзывание.	Визуально. Гаечные ключи
3.Проверить состояние режущей кромки ножей. Переустановить ножи, а при затуплении обеих режущих кромок шлифовать	Не допускается работами с затупленными и выкрошенными кромками ножа.	Визуально. Гаечные ключи

Характерные неисправности ножниц кривошипных Н478.01 и методы их устранения

Затягивание лист между ножами.

Зазор между ножами не соответствует толщине разрезаемого листа.

Уменьшить зазор путем перемещения стола, отрегулировать зазор в соответствии с инструкцией.

Материал не прижимается или прижимается с одного конца

Вышла из строя или слабо натянута пружина.

Сменить или подтянуть пружину.

Тормоз не останавливает коленчатый вал в верхнем положении.

Изношена лента или ослаблена пружина тормоза.

Сменить ленту или подтянуть или сменить пружину.

Греются подшипники коренных шеек коленчатого вала.

Плохо пришабрены втулки, в зазоры на валу или втулку не поступает смазка.

Прошлифовать или зачистить шейки коленчатого вала и пришабрить втулки. Проверить поступление смазки.

У выступившей смазки по бокам вкладышей шатунов заметны частицы металла.

Отсутствует смазка.

Проверить поступление смазки.

Тугой ход ножевой или прижимной балки.

Направляющие слишком затянуты, отсутствие смазки, задиры.

Отпустить направляющие. Проверить поступление смазки. Разобрать и пришабрить ножевую балку и направляющие.

Электрооборудование ножниц гильотинных Н478.01

Род тока – переменный , 3-х фазный.
Напряжение – 380 В; 50 Гц.
Напряжение цепей управления: переменного тока 110 В; 50 Гц.
Напряжение цепей сигнализации – 22 В; 50 Гц.
Напряжение цепей освещения – 24 В; 50 Гц.
Количество точек освещения – 3.
Электродвигатель главного привода А200М2 37кВт 2950 об/мин.

Электрическая схема ножниц гильотинных Н-478.01 предусматривает следующие режимы:

отключено;
ручное управление;
педальное управление;
автоматический цикл;
одиночный ход.

Выбор режимов осуществляется переключателями, установленным на пульте управления.

лампочка – электросеть подключена
лампочка – двигатель включен
ключ
переключатель – местное освещение
кнопка пуск
кнопка стоп
кнопка ручное управление
кнопка – стоп непрерывных циклов
переключатель педаль-пульт
переключатель циклов

Ручное управление ножницами Н-478.01

Переключатель режимов SA2 ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ2, и включает электромагнит YА, который включает муфту.

Педальное управление ножницами Н-478.01

Переключатель режимов SA2 ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл ножниц Н-478.01

Переключатель режимов SA3 ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ2 и становится на самопитание, электромагнит YА1 постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

наличие напряжения HL1;
двигатель включен HL2;

Для освещения линии реза предусмотрены лампы местного освещения EL1.

Guillotine shears 16х2200 model H-478 production Chernihiv mekhzavod

Adverts
business classifieds Products
goods & services Companies
companies in directory

Search

Бизатор
/
Объявления
/
оборудование и материалы
/
промышленное оборудование
/
механическое оборудование

Тип объявления: продажаОпубликовано: 10.12.2018

115

111111111111111111111111111111111111115
111111111111111111111111111111111111111111111111111111111111111RIGIRIR.

Show phone

Write a message

Цена:	. Договоренности
Компания:	Chernigovskij Mehanicheskij Zavod
16161616161616161111111111111111115
0937
Address:	Chernihivs’ka Oblast’, Chernihiv, Ukraine

Видео
ножницы испытательные Н-478-01 (20х2200) смотреть на ютубе

Видео
ножницы тестовые Н-478-01 (20х2200) https://www. youtube.com/watch?v=V24rAYaPk80&feature=youtu.be

Ножницы кривошипные с наклонным ножом Н-478 предназначены для
прямая продольная и поперечная резка листового металла толщиной до 16 мм шириной до 2200 мм с пределом прочности при растяжении 500 МПа (50 кгс/мм.кв.).

Режущая пластина одним движением ножа (балка лезвия)
на разметке или на заборе. Ножницы работают в закрытых помещениях или на
наружного воздуха при температуре окружающего воздуха от -20 до +40 градусов С.
Может использоваться в любых отраслях промышленности для резки
листовой металл. Окончательные испытания каждого сдвига под нагрузкой и
Сертифицированная система менеджмента качества гарантирует долгую и
надежная работа ножниц на предприятиях.

Конструктивные особенности: Электромеханический привод с
жесткие муфты с двумя поворотными клиньями, что исключает
расход сжатого воздуха. Резка делается для акцента или разметки. Ножницы
могут быть оборудованы роликовыми конвейерами (приводными, не приводными) на выходе
листового металла.

Характеристики:

·
Количество зажимов, 1 шт.

·
Мощность электродвигателя, кВт 30

·
Наибольшая толщина листа при s=50
кгс/кв. мм, 16 мм

·
Максимальная ширина разрезаемого листа, мм 2200

·
Расстояние между стойками в свету, мм 2300

·
Расстояние от края неподвижного ножа до
рама (радиус), мм 400

·
Расстояние от пола до верхней плоскости
нижний нож, мм 850

·
Скорость вращения, об/мин 1450

·
Тип двигателя 4А180М6у3

·
Угол наклона подвижного ножа, град 2,3

·
Ход ножа 140 мм

·
Курс
зажим, 25 мм

·
Количество ударов в минуту, ход/мин 20

·
Габаритные размеры, мм 3270x2340x2380

·
Масса, кг 9800.

стандартная комплектация:

— упор задний регулируемый вручную до 650 мм с габаритным
линия,

педаль.

дополнительные опции:

— рольганги приводные и неприводные для подачи металла

— тележка выдвижная для приема вырезанных заготовок,

— регулируемая передняя с мерной линейкой

— Передняя регулируемая угловая направляющая для резки заготовок
угол

— приспособление для резки уголков, круглых, квадратных и т. д.

— упор задний регулируемый вручную с диапазоном измерения до 1000
мм,

— ПОЖЕЛАНИЯ
ПОКУПАТЕЛЬ!

Отправить на себя/friendprint versioncomplain

спам [?]
Неправильная категория [?]
Установленная реклама [?]
Законы [?]
Другое [?]

09090

606060606006006060060060600606006060060606060ры [?]

. Друго Что такое файл cookie?

Файл cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере/мобильном устройстве, когда вы посещаете веб-сайт. Этот текстовый файл может хранить информацию, которая может быть прочитана веб-сайтом, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз при повторном посещении веб-сайта.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы обеспечить вам оптимальный доступ к нашему веб-сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться каждый раз при повторном посещении веб-сайта. Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они облегчают просмотр нашего веб-сайта.

Для защиты ваших персональных данных и предотвращения потери информации или противоправных действий применяются соответствующие организационные и технические меры.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этой цели используются как постоянные, так и временные файлы cookie. Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве не более 24 месяцев.

Как отключить файлы cookie?

Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и выполните поиск «Блокировать файлы cookie». Обратите внимание: если вы деактивируете файлы cookie, веб-сайт может отображаться только частично или не отображаться вовсе.

Производство ножей для гильотинных ножниц из 445. Ножи гильотинные. Лезвия для гильотинных ножниц

Очень важным и основным видом деятельности ГПО «Мехзавод» является производство гильотинных ножей и ножей для ножниц Российское и зарубежное производство по чертежам заказчика или в соответствии с ГОСТ 25306-82.

Лезвия к ножницам гильотинным

Ножи гильотинные в зависимости от разрезаемого металла изготавливаются из различных марок отечественных или зарубежных сталей: 6ХВ2С; h22MF; 45НХМ16.

Допуски геометрических размеров по ГОСТ 25306-82 обеспечивают полную взаимозаменяемость ножей гильотинных ножниц и не требуют регулировки или дополнительной шлифовки при монтаже.

Срок изготовления составляет от трех недель и в зависимости от сложности и размеров гильотинных ножей и пресс-ножниц. Ножи для стандартных ножниц постоянно есть в наличии и их можно приобрести про запас.

Заточка гильотинных ножей

Предлагаем услугу — заточка плоских ножей для гильотины. Цена от 2 руб. для линейных мм, для сложного профиля вводится поправочный коэффициент. Точную стоимость вы можете узнать у наших менеджеров.

Гильотинные ножи имеют четыре режущие кромки. В процессе работы один из них затупляется, для дальнейшего использования ножи переворачиваются. После того, как все режущие кромки притупятся, ножи необходимо заново заточить. Ножи, изготовленные по размерам по ГОСТ 25306-82, допускают до трех-четырех переточек. Технологически процесс заточки представляет собой шлифование. Ножи можно затачивать на любых плоскошлифовальных станках с длиной стола от 600 до 1300 мм.

При проведении заточки необходимо следить за тем, чтобы весь комплект ножей, снятых с одной ножевой балки, переворачивался за одну «установку».

Гильотинные ножи
Предназначен для резки металла в холодном и горячем состоянии на гильотинах и гильотинных ножницах . ООО ПТК ПРОМИН производит более 100 типоразмеров гильотинных ножей
длиной L=110-2000мм, шириной B=50-200мм и толщиной S=12-120мм по ТУ14-1-1900-76 с твердостью для холодной резки металла 52…59 HRC, для горячей резки металла — 40. ..50HRc. Изготавливаем ножи гильотинные
по чертежам заказчика, вам достаточно прислать нам свой чертеж ножа и мы обязательно его оценим и изготовим. Качество наших гильотинных ножей постоянно растет за счет совершенствования технологии производства и модернизации оборудования. Создание и внедрение инновационного метода закалки в ближайшее время позволит повысить износостойкость в 1,5-2 раза, улучшить пластичность и вязкость ножей, при неизменно низкой цене и в кратчайшие сроки. Гильотинные ножи
нашего производства прослужит долго и будет верой и правдой работать на ваших гильотинных ножницах. Мы сами режем металл и знаем толк в плоских ножах по металлу.

щелкните на чертеже ножа, чтобы увеличить его

Гильотины
, то есть ножницы гильотинные или листовые ножницы , используются для быстрой и качественной резки металла. Основные критерии выбора гильотины
— вид производства: массовый, серийный или штучный, а также длина реза, толщина разрезаемого листа, его габаритные размеры и механическая прочность. Технические потребности металлообрабатывающих предприятий в зависимости от их уровня и возможностей могут быть удовлетворены простыми ручными гильотинами
и более сложные электромеханические или гидравлические модели гильотин. Ножницы гильотинные
с электроприводом оснащены педалью управления. Все модели гильотин
, помимо ручных, могут комплектоваться промышленной электроникой в разной степени и дополнительными опциями, повышающими их производительность. Несмотря на разнообразие типов приводов, принцип работы всех моделей гильотин одинаков и состоит из следующих основных операций: — размещение разрезаемого листа на рабочем столе гильотины по установленным упорам между верхним и нижним ножами; — предварительное прижатие листа к гильотинному столу прижимной балкой; — движение верхнего гильотинного ножа, резка; — транспортировка готовых деталей из зоны резки. Плоские ножи по металлу
играют ведущую роль в этом процессе.

У ВАС нет стандартного гильотинного ножа
? Звоните и мы изготовим
Ваш гильотинный нож по чертежу или эскизу.

Ключевые слова: Ножи гильотинные, ножи гильотинные, заточка ножей гильотинные, ножи гильотинные, заточка ножей гильотинные, ножи гильотинные ножницы
.

Ножи для гильотин НД-3312Б, НД-3312, НД-3314Г, НД-3314, НД-3316Г, НД-3316, НК-3416, НК-3418, Н-3418А, СТД-9, СТД-9А, СТД-9М , НА-3218, НК-3421, НВ-3221, НГМ-6,3, НГ-13, НГ-16, НЛ-3418А, НЛ-3418, НЛ-3427, НВ-3118, Н -3121А, НК-3421, НП -3121А, Н-3121, НП-3121, НГ-4-2,5, ГА-3118, ГА-3121-11-418, Н-3121. 74, ГА-3121-00-001, ГА -3222, НКЧ-6020, НКЧ -6025, Н-478, НА-3222, НА-3225, НА-3223, ERFURT, НГ-5222, НБ-478 Ножи к ножницам НГ-5223, НГ-5222, НГ-5224 , СМЖ-127, СМЖ-652 , СМЖ-160, СМЖ-133Б, СМЖ-133, С-229А, С-229, Г 00.009, НВ-5222, НВ-5124, НВ-5221

Резка арматуры на предприятиях и строительных площадок осуществляется на специализированных станках для резки арматуры. Это оборудование особенно широко используется на заводах по изготовлению железобетонных конструкций, а также в строительстве. Станки позволяют успешно резать практически любую стальную арматуру различных форм и размеров – полосовую, квадратную и круглую. Качество резки металлической арматуры разных размеров и материалов зависит в первую очередь от степени заточки ножа, качества его закалки и материала, из которого он изготовлен.

высококачественные ножи для резки арматуры осуществляют резку материала толщиной до 32 мм, усилие резания 1000 Н/м и выше. Применяются на различных станках, которые режут арматурную сталь, это оборудование используется на железобетонных заводах на территории заготовительных площадок, на домостроительных комбинатах, строительных площадках, применяется для квадратного, круглого и полосового проката с прочность 470 МПа. Оборудование позволяет резать арматуру любого размера и диаметра, загибать и сваривать концы. Каждая машина имеет свой рабочий орган – нож для резки или резки арматуры. Большое значение имеет качество ножа, от него зависит производительность всего процесса.

Имя	Размер лезвия мм.	Стоимость с НДС руб. (сталь 6ХВ2С)
Ножи для CSF-322	1605042,5	1625,00
Ножи для СМЖ-40ВП	828226	900,00
Ножи для СМЖ-50ВП	909020	910,00
Ножи для CSF-172, СМЖ-172А, СМЖ-172БМА	1104018	546,00
Ножи для CSF-175	886924	825,00
Ножи для h2226, А-50	606020	575,00
Нож для СМЖ-322А, С-370	1105042,5	1370,00
Ножи для S-150	11011020	1240,00
Ножи для S-60	11011037	1990,00
Ножи для MS-445	11012035	2145,00
Ножи для С-445, СМЖ-175	11010535	1910,00

Ножи для резки арматуры должны отвечать особым требованиям: иметь высокую стойкость режущих кромок, так как на открытых площадках нет возможности каждый раз производить доводку оборудования. Инструмент не должен крошиться и ломаться даже при значительных нагрузках, так как имеет не одну режущую кромку и не сможет выработать весь ресурс в случае поломки. Ножи для резки металлической арматуры изготовлены из легированной инструментальной стали 6ХВ2С для холодной резки. Они проходят термическую обработку, что позволяет добиться оптимальной твердости, ударной вязкости и прочности, а также увеличивает срок их службы.

Ножи для резки арматуры трех типов:

имеющие гладкое отверстие Ф12 и фаску для крепления болта с потайной головкой;
с резьбовым отверстием М12;
с резьбовым отверстием М10.

Стандартный габаритный размер ножей для резки арматуры 110х40 мм при толщине 18 мм, но если для некоторых случаев требуется нестандартный размер, то нож изготавливается на заказ.

Политика конфиденциальности

1. ОПРЕДЕЛЕНИЕ ТЕРМИНОВ

1.1. В настоящей Политике конфиденциальности используются следующие термины:
1. 1.1. «Администрация сайта» – уполномоченные сотрудники на управление сайтом, действующие от имени ООО «СИЕНСИПАЛС», которые организуют и (или) осуществляют обработку персональных данных, а также определяют цели обработки персональных данных, состав персональных данных, подлежащих обрабатываемые, действия (операции), совершаемые с персональными данными.
1.1.2. «Персональные данные» — любая информация, относящаяся к прямо или косвенно определенному физическому лицу (субъекту персональных данных).
1.1.3. «Обработка персональных данных» — любое действие (операция) или совокупность действий (операций), совершаемых с использованием или без использования средств автоматизации с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение). , извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.
1.1.4. «Конфиденциальность персональных данных» — обязательное для соблюдения Организацией или иным получившим доступ к персональным данным лицом требование не допускать их распространения без согласия субъекта персональных данных или наличия иного законного основания.
1.1.5. «Пользователь Сайта (далее — Пользователь)» — лицо, имеющее доступ к Сайту посредством сети Интернет и использующее Сайт Организации.
1.1.6. «IP-адрес» — уникальный сетевой адрес узла в компьютерной сети, построенной по протоколу IP.
1.1.7. «Cookies» — небольшой фрагмент данных, отправленный веб-сервером и хранящийся на компьютере пользователя, который веб-клиент или веб-браузер отправляет веб-серверу в HTTP-запросе каждый раз, когда они пытаются открыть страницу соответствующего сайта.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Порядок введения в действие и изменения Политики конфиденциальности:
2.1.1. Настоящая Политика конфиденциальности (далее – Политика конфиденциальности) вступает в силу с момента ее утверждения приказом Руководителей Организации и действует бессрочно, до момента ее замены новой Политикой конфиденциальности.
2.1.2. Изменения в Политику конфиденциальности вносятся на основании Приказов Руководителей Организации.
2.1.3. Политика конфиденциальности персональных данных распространяется на информацию, которую ООО «СИЕНСИПАЛС» (далее – Организация), являясь владельцем сайтов, расположенных по адресу: сайт, а также его поддоменов (далее – Сайт и/или Сайты) , могут получить от Пользователя Сайта при заполнении Пользователем любой формы на Сайте Организации. Администрация сайта не контролирует и не несет ответственности за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на Сайтах.
2.1.4. Администрация сайта не проверяет достоверность персональных данных, предоставляемых Пользователем.
2.2. Порядок получения согласия на обработку персональных данных и их обработку:
2.2.1. Заполнение Пользователем любой формы на Сайте означает предоставление Организации согласия на обработку своих персональных данных и настоящей Политикой конфиденциальности и условиями обработки персональных данных Пользователя, поскольку заполнение Пользователем формы на Сайте означает Конкретное действие Пользователя, выражающее его волю и согласие на обработку его персональных данных.
2.2.2. В случае несогласия с условиями Политики конфиденциальности и отзыва согласия на обработку персональных данных Пользователь должен направить на адрес электронной почты и/или на почтовый адрес Организации заявление об отзыве согласия на обработку персональных данных. обработка персональных данных.
2.2.3. Согласие Пользователя на использование его персональных данных может храниться в Организации в бумажном и/или электронном виде.
2.2.4. Согласие Пользователя на обработку персональных данных действует в течение 5 лет с даты поступления персональных данных в Организацию. По истечении указанного срока согласие считается продленным на каждые последующие пять лет при отсутствии сведений о его отзыве.
2.2.5. Обработка персональных данных Пользователя без его согласия осуществляется в следующих случаях:
Персональные данные являются общедоступными.
По запросам уполномоченных государственных органов в случаях, предусмотренных федеральным законом.
Обработка персональных данных осуществляется в статистических целях при условии обязательного обезличивания персональных данных.
В иных случаях, предусмотренных законодательством.
2.2.6. Помимо персональных данных, при посещении Сайта осуществляется сбор неперсональных данных, так как они собираются автоматически веб-сервером, на котором расположен сайт, инструментами CMS (системы управления контентом), сторонними скриптами, установленными на сайте . Собранные автоматически данные включают в себя: IP-адрес и страну его регистрации, доменное имя, с которого Пользователь перешел на сайты организации, переходы посетителей с одной страницы сайта на другую, информацию, которую браузер Посетителя предоставляет добровольно при посещении сайта, записываются файлы cookie (куки), посещения и другие данные, собираемые сторонними счетчиками аналитики, установленными на сайте. Эти данные не персонифицированы и направлены на улучшение обслуживания Пользователя, повышение удобства использования сайта, анализ посещаемости. Эти данные собираются автоматически, Пользователь может запретить отправку этих данных, отключив куки (cookies) в браузере, в котором открыт сайт.
2.2.7. Порядок обработки персональных данных:
К обработке персональных данных Пользователей имеют доступ только сотрудники Организации, допущенные к работе с персональными данными Пользователей и подписавшие соглашение о неразглашении персональных данных Пользователей.
Перечень работников Организации, имеющих доступ к персональным данным Пользователей, определяется приказом Руководителя Организации.
Обработка персональных данных Пользователей может осуществляться исключительно в целях, установленных настоящей политикой, и при условии соблюдения законов и иных нормативных правовых актов Российской Федерации.

3. ПРЕДМЕТ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ

3.1. Настоящая Политика конфиденциальности устанавливает обязательства Администрации Сайта по неразглашению и обеспечению конфиденциальности персональных данных, которые Пользователь предоставляет при заполнении любой формы на Сайте.
3.2. Персональные данные, разрешённые к обработке в рамках настоящей Политики конфиденциальности, предоставляются Пользователем путём заполнения регистрационной формы на Сайте и включают в себя следующую информацию:
3.2.1. фамилия, имя, отчество Пользователя.
3.2.2. контактный телефон Пользователя.
3.2.3. адрес электронной почты (e-mail).
3.3. Любая иная персональная информация неоговоренная выше подлежит надежному хранению и нераспространению, за исключением случаев, предусмотренных п. 2.5. настоящей Политики конфиденциальности.

4. ЦЕЛЬ СБОРА ЛИЧНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЯ

4.1. Персональные данные Пользователя могут быть использованы Администрацией Сайта в следующих целях:
4.1.1. Установление обратной связи с Пользователем, в том числе направление уведомлений, запросов, касающихся использования Сайта, оказания услуг, обработка запросов и заявок от Пользователя.
4.1.2. Осуществление рекламной деятельности с согласия Пользователя.
4.1.3. Регистрация Пользователя на Сайтах Организации для получения отдельных услуг и сервисов.
4.1.4. Совершение иных сделок, не запрещенных законодательством, а также совокупность действий с персональными данными, необходимых для совершения этих сделок.

5. СПОСОБЫ И СРОКИ ОБРАБОТКИ ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ

5.1. Обработка персональных данных Пользователя осуществляется без ограничения срока, любым законным способом, в том числе в информационных системах персональных данных с использованием средств автоматизации или без использования таких средств.
5.2. В случае утраты или разглашения персональных данных Администрация Сайта информирует Пользователя об утрате или разглашении персональных данных.
5.3. Администрация сайта принимает необходимые организационные и технические меры для защиты персональной информации Пользователя от неправомерного или случайного доступа, уничтожения, изменения, блокирования, копирования, распространения, а также от иных неправомерных действий третьих лиц.

6. ОБЯЗАННОСТИ СТОРОН

6.1. Пользователь обязан:
6.1.1. Предоставить информацию о персональных данных, необходимую для использования Сайта.
6.1.2. Обновлять, дополнять предоставленную информацию о персональных данных в случае изменения этой информации.
6.2. Администрация сайта обязана:
6.2.1. Использовать полученную информацию исключительно для целей, указанных в п. 4 настоящей Политики конфиденциальности.
6.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашение без предварительного письменного разрешения Пользователя, а также не осуществлять продажу, обмен, опубликование, либо разглашение иными возможными способами переданных персональных данных Пользователя, за исключением случаев, указанных в п. п. 2.5. настоящей Политики конфиденциальности.
6.2.3. Принимать меры предосторожности для защиты конфиденциальности персональных данных Пользователя в соответствии с порядком, обычно используемым для защиты такого рода информации в существующих деловых операциях.
6.2.4. Блокировать и/или удалить персональные данные, относящиеся к соответствующему Пользователю, с момента обращения или требования Пользователя или его законного представителя либо уполномоченного органа по защите прав субъектов персональных данных.

7. ОТВЕТСТВЕННОСТЬ СТОРОН

7.1. Администрация сайта, не исполнившая свои обязательства, несет ответственность в соответствии с действующим законодательством Российской Федерации, за исключением случаев, предусмотренных п. 2.5. и 7.2. настоящей Политики конфиденциальности.
7.2. В случае утраты или разглашения Конфиденциальной информации Администрация Сайта не несет ответственности, если эта конфиденциальная информация:
7.2.1. Стало общественным достоянием до его утраты или разглашения.
7.2.2. Он был получен от третьего лица до момента его получения Администрацией Сайта.
7.2.3. Была разглашена с согласия Пользователя.

8. РАЗРЕШЕНИЕ СПОРОВ

8.1. До обращения в суд с иском по спорам, возникающим из отношений между Пользователем Сайта и Администрацией Сайта, обязательным является предъявление претензии (письменного предложения о добровольном урегулировании спора).
8.2. Получатель претензии в течение 30 календарных дней со дня получения претензии письменно уведомляет заявителя претензии о результатах рассмотрения претензии.
8.3. При не достижении соглашения спор будет передан на рассмотрение в судебный орган в соответствии с действующим законодательством Российской Федерации.
8.4. К настоящей Политике конфиденциальности и отношениям между Пользователем и Администрацией сайта применяется действующее законодательство Российской Федерации.

9. ДОПОЛНИТЕЛЬНЫЕ УСЛОВИЯ

9.1. Администрация сайта вправе вносить изменения в настоящую Политику конфиденциальности без согласия Пользователя.
9.2. Новая Политика конфиденциальности вступает в силу с момента ее размещения на Сайте, если иное не предусмотрено новой редакцией Политики конфиденциальности.
9.3..

Технические характеристики

Оснащение ножами

Резка металлических заготовок – одна из самых распространенных механических операций на производстве. Для этого используется огромное разнообразие оборудования, в том числе гильотинные ножницы, пресс-ножницы, высококачественные ножницы и другие. При этом их основным рабочим органом являются ножи.

Преимущества применения

Их отличительной особенностью можно назвать следующие характеристики:

Гладкий качественный рез
Высокая производительность
Возможности использования с ручным усилием или с различными приводами

Подаются как по прямой траектории, так и с заданным углом наклона. Есть версии, размещенные на специальной поворотной раме.

Нюансы использования режущего инструмента

Вне зависимости от конструктивных особенностей, но с учетом специфики рабочего процесса к инструменту, используемому в качестве режущего, предъявляются особые требования:

Высокая устойчивость к выкрашиванию материала лезвия
Сохранение остроты режущей кромки в течение длительного времени

Кроме того, следует внимательно следить за средой, в которой работает оборудование, так как, как правило, ножи изготавливаются из металла, содержащего большое количество углерода, поэтому во влажной среде лезвия могут ржаветь.

Ассортимент

Кувандыкский завод «Долина» разрабатывает и производит режущий инструмент для гильотинных ножниц и других видов кузнечно-прессового оборудования. Длина этих изделий достигает и часто превышает значение 1 м. Это позволяет получить длинный и ровный срез.

Кроме того, их конструкция и способ крепления позволяют использовать в процессе резки разные кромки. Эта особенность способствует увеличению срока службы инструмента.

Оформление заказа

Для того, чтобы совершить покупку, Вам необходимо оставить заявку на понравившийся товар на сайте фабрики. Через некоторое время, после рассмотрения заявки, наши сотрудники свяжутся с вами и уточнят все детали заказа. Вы можете задать им все интересующие вас вопросы, касающиеся вариантов оплаты и доставки, а также установки, характеристик и цены выбранного товара. Также вы можете запросить цену прямо со страницы каталога с нужной вам позицией.

Вся представленная продукция имеет все необходимые сертификаты, патенты, а также собственную гарантию производителя.

Модель	Имя	Обозначение	Комплект, шт.

		НЛ3421Б-11-402
		НЛ3421Б-11-403
		НЛ3421Б-31-401
		НЛ3423-11-401А
	Нож нижний (для угла и круга)
	Верхний нож (для угла и круга)
		НЛ3427-14А-401
		НЛ3427-14А-401

Ножницы гильотинные толщиной листа 10 мм характеристики.

Гильотины

Ножницы гильотинные – это станок, предназначенный для резки заготовок из листового металла. Резка листа представляет собой резку металла по линии смыкания подвижного верхнего ножа и неподвижного нижнего. Линия среза прямая. В зависимости от типа привода верхнего ножа гильотинные ножницы бывают ручными, электрическими (электромеханическими) и гидравлическими.

Среди гильотинных ножниц гидравлические ножницы самые мощные, длина их резки достигает 8 и более метров, толщина разрезаемого материала до 60 миллиметров. Гидравлические гильотинные ножницы имеют два типа подачи лезвия: прямую вертикальную, когда гильотинная рама с режущим лезвием движется вверх-вниз по направляющим, и подачу с поворотной балкой (в этой конструкции гильотинных ножниц рама лезвия, как ковш бульдозера , вращается вокруг двух точек крепления, расположенных на боковых стенках машины). Преимуществами гидравлических ножниц с поворотной балкой являются компактность, относительная простота и дешевизна. Преимущество гидравлических гильотинных ножниц с прямой подачей заключается в том, что они имеют возможность регулировки угла наклона лезвия (для оптимальной резки более толстых/толстых листов этот угол составляет 2,5-4 градуса, а для резки тонких листов оптимальные углы находятся в пределах 0,5-1,5 градуса). Поскольку лезвие гильотинных ножниц с поворотной балкой движется по кругу, такие гильотины при резке толстых материалов имеют несколько более низкое качество реза, чем гильотинные ножницы с прямым ходом лезвия.

Максимальная толщина реза гильотинных ножниц при максимально допустимой ширине материала рассчитана для стандартной прочности материала 450 Н/мм 2 (1Н/мм 2 = 1 МПа). Для более мягких материалов толщина пластины может быть больше, и наоборот — для более прочных сплавов допустимая толщина реза меньше.

Ножницы гильотинные имеют прочный сварной корпус, жесткость которого позволяет обеспечить высокую точность резки даже при высоких механических нагрузках. Остаточные внутренние напряжения материала станины гильотинных ножниц после ее изготовления снимаются частичным отпуском металла.

Ножи, устанавливаемые на гильотинные ножницы, состоят из секций длиной около 1 метра. Секции можно устанавливать в рабочие пазы с разных сторон, чтобы можно было использовать для резки разные кромки лезвия, продлевая тем самым его срок службы. Есть лезвия с 2 и 4 рабочими кромками. Кроме того, лезвия для гидравлических гильотинных ножниц выпускаются двух видов твердости: для резки обычной или особо прочной стали.

Для удобства и ускорения резки ножницы гильотинные гидравлические комплектуются различными аксессуарами. Поверхность рабочего стола гильотинных ножниц, как правило, снабжена шариковыми направляющими для облегчения подачи заготовок в зону резания. Транспортир для наклона позволяет быстрее резать в направлениях, отличных от перпендикулярных. Длину рабочего стола гильотинных ножниц можно увеличить за счет применения разнообразных дополнительных направляющих и подставок, часто на боковую направляющую наносят метрическую шкалу, показывающую расстояние до линии реза. Для раскроя деталей на гильотинных ножницах по заранее прорезанным линиям реза применяют так называемую «теневую резку»: свет отбрасывает тень от натянутой струны на деталь, показывая линию, по которой пройдет рез при движении верхнего лезвия. опущен. Более дорогие модели гильотинных ножниц оснащены моторизованным задним упором с максимальной погрешностью позиционирования 0,1мм, задний упор с ЧПУ позволяет быстро и точно расположить деталь в нужном положении. Часто для укладки отрезанных заготовок в стопку гильотинные ножницы снабжены задним ползуном. Безопасность оператора гильотинных ножниц обеспечивается защитным сетчатым ограждением зоны резки спереди и оптико-электронной системой, расположенной сзади станка. Непосредственно за передним ограждением зоны реза у гильотинных ножниц находится планка с прижимами, которые при опускании прижимают заготовку к рабочему столу и не дают ей смещаться во время реза (поскольку усилие, развиваемое во время реза измеряется десятками и сотнями тонн).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЧНЫХ ГИЛЬОТИН NG1250, NG2000:

ГИЛЬОТИННЫЕ НОЖНИЦЫ МЕХАНИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ.

Пневматические гильотинные ножницы HA3214.

Ножницы гильотинные кривошипные NA-3214
Гильотины HA 3214 Ножницы NA3214 надежны в эксплуатации, просты в эксплуатации и ремонте. Обеспечивают высокую точность выполняемых работ.
Система смазки и электрооборудование 9Пневматические ножницы 0003 ON прекрасно работают даже при низких температурах, что невозможно при работе с гидравлическим аналогом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА3214 (2,5х1600):




Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла




Габаритные размеры, мм Длина Ширина Высота	2150 1475 1375
Масса, кг

Ножницы гильотинные, кривошипные НД3314.

Ножницы гильотинные кривошипные НД 3314 предназначены для резки листового металла максимального сечения 2,5х1600 мм .
Станина Ножницы гильотинные НД3314 конструкция сборно-сварная, состоит из двух стоек, соединенных траверсой и стяжкой. Стол опирается на стойки и траверсу, к которой крепятся нижние ножи. зазор между лезвиями ножевой балки и станиной регулируется перемещением стола с помощью болтов и гаек, расположенных с обеих сторон стола.
На станине размещен эксцентриковый вал с установленными на нем эксцентриками и шатунами, соединенными с балкой посредством осей.
Ножевая балка представляет собой жесткую конструкцию сварного типа, состоящую из вертикальных, горизонтальных и наклонных листов. В ножевой балке имеются два выступа, с помощью которых он при возвращении в верхнее исходное положение поднимает нажимную балку. Во время рабочего хода давление и режущий брус одновременно опускаются. Лист зажимается силой сжатых пружин и собственным весом балки. Сила сжатия пружин регулируется винтами.
Задний упор ручной. По запросу устанавливается стопор привода или стопор привода с УЦИ. Для подсчета величины перемещения заднего упора к рейке прикрепляют линейку. При работе без упора, в случае, когда ширина разрезаемых листов более 600 мм, линейку с рычагами поднимают и кладут на горизонтальную кромку ножевого бруса. Боковой упор предназначен для определения начала реза и получения прямоугольных заготовок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НД3314 (2,5х1600):

Толщина разрезаемого материала с пределом прочности при растяжении σвр ≤ 500 МПа, мм
Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1

Угол наклона подвижного ножа, α
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм

Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	2400 1600 1340
Масса, кг

Пневматические гильотинные ножницы HA3216.

Ножницы гильотинные, НА-3216 предназначены для резки листового материала с наибольшим размером поперечного сечения 2,5 х 1600 мм.

Гильотинная кровать ножницы NA3216 сборная сварная конструкция. Зазор между лезвиями ножевой балки и станиной достигается перемещением стола с помощью болтов, расположенных с обеих сторон стола.
Гильотина применяется в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслей промышленности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ HA3316 (4×1600):

Толщина разрезаемого материала с пределом прочности при растяжении σвр ≤ 500 МПа, мм
Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1
Ход ножа, мин-1, при резке наибольших размеров разрезаемого металла, мм
Угол наклона подвижного ножа, α
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	2610 1600 1510
Масса, кг

Ножницы гильотинные пневматические НД3316.

Ножницы гильотинные кривошипные НД 3316 предназначены для резки листового материала с пределом прочности 500 МПа и максимальным размером поперечного сечения 4 х 2000 мм. Ножницы широко используются в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, сельскохозяйственного машиностроения и других отраслей промышленности.
Ножницы НД3316 с ручной регулировкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Гильотины НД3316 надежны в эксплуатации, просты в эксплуатации, неприхотливы в ремонте. Обеспечивают высокую точность раскроя заготовок и деталей.
Система смазки и электрооборудование позволяют эксплуатировать их при низких температурах, что невозможно при работе с гидравлическим аналогом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ ND3316 (4×1600):

Толщина разрезаемого материала с пределом прочности при растяжении σвр ≤ 500 МПа, мм
Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1
Угол наклона подвижного ножа, α
Длина листа, обрезаемого с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	2850 1635 1520
Масса, кг

Ножницы гильотинные НГ-4/2,5.

Установка для резки листового и профильного материала модель НГ4/2,5 предназначена для резки листового и профильного материала с временным сопротивлением 500 МПа.
Ножницы гильотинные НГ-4-2,5 могут применяться в заготовительных и ремонтных мастерских предприятий машиностроения различных отраслей промышленности.

Установка имеет климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой окружающей среды от +1 o С до +35 o С, отн. влажность 80% при температуре +25 о С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН НГ-4х2,5:

Максимальная толщина разрезаемого листа с временным сопротивлением 500 МПа, мм, не более


Не более
Ход ножа, мм
Зажимное усилие, кН, не менее

Мощность электродвигателя, кВт
Рабочее время	Однотактный, Машинный. цикл
Управление	Руководство, педаль




Масса установки, кг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ NK3416:

Толщина металла с временным сопротивлением 500 МПа (50 кгс/мм²), мм	4
Ширина металла, мм	2000
Ширина обрезаемой полосы по заднему упору, мм	700
Угол наклона подвижного ножа	1° 30″
Сила резания, кН	78
Зажимное усилие, кН	19,5
Частота хода ножа, мин -1	68
Суммарная мощность электродвигателей главного привода, кВт	11,2
Частота вращения двигателя главного привода, мин -1	1395
Мощность электродвигателя привода заднего упора, кВт	0,37
Частота вращения двигателя привода заднего упора, мин -1	1360
Напряжение сети, В (50 Гц)	380
Габаритные размеры, мм	2610х1725х1510
Масса, кг	2870

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН STD9AN:



Размеры разрезаемого металла с пределом прочности 500 МПа Толщина, мм Ширина, мм
Частота ходов ножа, мин, не менее
Ход ножа, мм
Угол наклона подвижного ножа, не более
Номинальное усилие прижимной балки, кН
Максимальная ширина полосы, отрезаемой по заднему упору, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Габаритные размеры, мм Длина Ширина Высота	3410 1392 1420	2910 1392 1420	3410 1392 1420
Масса, кг, не более
Электродвигатель, тип	С повышенным скольжением
мощность, кВт
об/мин
Напряжение силовой цепи, В

Ножницы гильотинные НД3318.

Ножницы гильотинные пневматические НД 3318 предназначены для резки листового материала с наибольшим поперечным сечением размером 4х2000 мм.

Гильотины НД3318 находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслей промышленности.

Система смазки и электрооборудования для пневматических гильотин ND3318 позволяет работать в условиях низких температур, что невозможно при работе с гидравлическими аналогами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИННЫХ НОЖНИЦ ND-3318:

Толщина разрезаемого материала с пределом прочности при растяжении σвр ≤ 500 МПа, мм
Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1
Угол наклона подвижного ножа, α
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм

Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	3125 1600 1550
Масса, кг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН НГ-6,3, НГ-6,3х2,5, НГ-6,3х3:

	НГ-6. 3	НГ-6,3/2,5	НГ-6,3/3
Наибольшая толщина разрезаемого листа с временным сопротивлением 500 МПа, мм
Ширина раскроя листов, мм, не более
Угол среза, мм

Ход ножа, мм
Зажимное усилие, кН, не менее
Длина листового реза с упором, мм, не более
Мощность электродвигателя, кВт
Угол среза на боковом упоре
Рабочее время	Однотактный, Машинный. цикл	Одиночный цикл, Автоматический цикл	Одиночный цикл, Автоматический цикл
Управление	Руководство, педаль	Руководство, педаль	Руководство, педаль



Масса установки, кг

Ножницы гильотинные Н-3118.

Ножницы гильотинные Н3118 выполнены с верхним приводом. Для размерной резки полос гильотина снабжена задним упором, установленным на тыльной стороне ножевой балки.
Необходимое условие зажима обеспечивают пружины, размещенные в стаканах прижимной балки.
Ножницы работают в одинарном и автоматическом режимах.
Управление гильотинными ножницами кнопочно-педальное.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН h4118:


Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1
Ход ножа, мм
Количество режущих кромок ножа

Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	3000 2000 2200
Масса, кг

Ножницы гильотинные кривошипные НКЧ-6020.

Ножницы гильотинные кривошипные НКЧ6020 предназначены для резки листового материала с пределом прочности 500 МПа (50 кгс/мм 2 ) и наибольшим размером поперечного сечения 6х2500мм. Электромеханический привод с жесткой муфтой включения. Резка осуществляется по упору или разметке. Возможность резки круглых, квадратных и угловатых изделий путем установки специальных ножей. Зубчатая передача и муфта сцепления работают в масляной ванне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН НКЧ 6020:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1
Ход ножа, мм
Количество режущих кромок ножа
Угол наклона подвижного ножа, град.	1 около 20 дюймов
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	3400 1390 1390
Масса, кг

Ножницы гильотинные НК-3418 (лист 6,3х2000 мм).

Ножницы листовые коленчатые с наклонным ножом НК3418 предназначены для резки листового металла с пределом прочности 500 МПа и наибольшими размерами поперечного сечения 6,3х2000 мм.
Также можно резать неметаллические листовые материалы, исключая быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.

Пневматические гильотинные ножницы НК-3418 широко применяются в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельскохозяйственного машиностроения и других отраслей промышленности, так как имеют более высокую производительность, в связи с отсутствием подготовительного времени на смену раскроя механизм для разной толщины разрезаемого металла и механизация заднего упора

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ NK3418:

Наибольшие размеры разрезаемого металла с временным сопротивлением 500 МПа: толщина, мм ширина, мм	6,3 2000
Частота хода ножа, мин-1: одиночный, при резке наибольших размеров разрезаемого металла	60 25
Угол наклона подвижного ножа	1 около 30 дюймов
Максимальная длина разрезаемой полосы при работе с задним упором, мм	700
Габаритные размеры ножниц в плане, мм: слева направо, спереди назад (без бокового упора), высота ножниц	2780x1600x1620
Высота над уровнем пола от верхней кромки неподвижного ножа, мм	800
Вес ножниц, кг	4250
Расход сжатого воздуха на один пуск, л	0,25
Тип сетевого тока	Переменный трехфазный
Напряжение, В (50 Гц)	380
Количество электродвигателей	2
Напряжение силовой цепи, В	24
Напряжение цепи управления, В	24
Напряжение цепи освещения линии реза, В	24
Количество точек освещения	3
Режим работы электроножниц	Одиночные и непрерывные ходы, толчковый режим, ручное вращение
Двигатель главного привода:	4AMC132SU3
Мощность электродвигателя, кВт	8,5
Частота вращения электродвигателя, мин-1	1500

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НК-3421Н:

Размер разрезаемого материала Толщина, мм Ширина (максимальная), мм	от 1 до 12 2 000
Максимальная длина разрезаемой полосы при работе с задним упором, мм
Напряжение сети, В
Мощность двигателя главного привода, кВт
Частота вращения, об/мин
Размеры в плане, мм Слева направо Спереди назад	3 040 1 960
Высота над уровнем пола, мм
Вес ножниц, кг

Ножницы гильотинные электромеханические Н3121.

Ножницы листовые кривошипные с наклонным ножом Н 3121 с электромеханическим приводом предназначены для резки листового материала.
Применяются в заготовительно-ремонтных мастерских машиностроительных предприятий. Электрическая схема
обеспечивает работу ножниц в режимах регулировки и одиночного хода. Управление ножницами с помощью кнопки и педали.
Комбинированная смазка основных узлов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ N-3121:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1
Угол наклона подвижного ножа, град.
Зажимное усилие, кН
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	3150 1950 2250
Масса, кг

Ножницы гильотинные NA 3121.

Ножницы гильотинные НА3121 с пневмоприводом предназначены для продольной и поперечной резки листового материала. Их используют в заготовительных цехах машиностроительных предприятий.
На гильотинных ножницах лист можно резать как по разметке, так и без нее — по заднему или боковому упорам. Сделано с верхним приводом. Управление ножницами кнопочное и педальное.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ NA-3121:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1
Угол наклона подвижного ножа, град.
Зажимное усилие, кН
Длина отрезка листа с упором, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	3400 2200 2200
Масса, кг

Ножницы гильотинные MNG 13.

Ножницы гильотинные механические МНГ13 предназначены для резки листовой стали и проката с наибольшей площадью поперечного сечения 136х2000мм, с пределом прочности 500 МПа.
Ножницы МНГ-13 могут применяться в заготовительно-ремонтных мастерских предприятий машиностроения различных отраслей при эксплуатации в климатических районах с умеренным и холодным климатом — исполнение УХЛ, сухой и влажный тропический климат, исполнение 0, категория размещения 4 по ГОСТ 15151.
Нижнее значение температуры воздуха должно быть не менее -5 о С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН МНГ-13:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм	13, не более
Ширина (максимальная) обрезных листов, мм	2000, не более
Угол среза, мм
Диаметр режущего бруска, мм	305, не более
Частота ходов ножа на холостом ходу, мин-1
Угол наклона подвижного ножа, град.
Зажимное усилие, кН
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Тип соединения	С поворотным ключом
Тип тормоза	Лента
Управление	Кнопка, педаль
Рабочее время
Габаритные размеры, мм Длина Ширина Высота	3100 2100 2300
Масса, кг

Ножницы гильотинные НГ-13, НГ-13-01.

Установка для резки листового и профильного материала НГ13 и НГ 13-01 предназначена для резки листовой и профильной стали обыкновенного качества и качественной конструкционной углеродистой стали с пределом прочности σв ≤ 500 МПа. Резка осуществляется как по разметке, так и с использованием обратного упора.

Ножницы гильотинные NG13 и NG13 01

Установка NG13-01

Установка имеет климатическое исполнение УХЛ4 по ГОСТ 15150-69и предназначен для эксплуатации в помещениях с температурой воздуха от +5° до +35°С, отн. влажностью не более 80% при температуре +25°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН НГ13, НГ13-01:

толщина Ѕ, мм, не более ширина В, мм, не более




Зажимное усилие, кН, не менее


Мощность электродвигателя, кВт
Рабочее время	Одиночные циклы Автоматические циклы
Угол среза на боковом упоре
Управление	Руководство, педаль
Габаритные размеры установки, мм длина, не более ширина, не более высота, не более	3100 2000 2250
Масса, кг, не более

Ножницы гильотинные МНГ-16.

Ножницы механические гильотинные МНГ16 предназначены для резки листовой стали и проката с пределом прочности 500 МПа, наибольшим размером поперечного сечения 16х2000мм.
Ножницы МНГ-16 могут применяться в заготовительно-ремонтных мастерских предприятий машиностроения различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом — исполнение УХЛ, сухой и влажный тропический климат, исполнение 0.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН МНГ-16:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм	16, не более
Ширина (максимальная) обрезных листов, мм	2000, не более
Угол среза, мм
Диаметр режущего бруска, мм	30, не более
Частота ходов ножа на холостом ходу, мин-1
Угол наклона подвижного ножа, град.
Зажимное усилие, кН
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Тип соединения	С поворотным ключом
Тип тормоза	Лента
Система смазки	Пресс-масленки, ручные
Режимы работы	Однократный и автоматический ход
Управление	кнопка, педаль
Габаритные размеры, мм Длина Ширина Высота	3100 2100 2300
Масса, кг

Ножницы гильотинные НГ-16, НГ-16-01.

Установка для резки листового и профильного материала НГ16 предназначена для резки листовой и профильной стали обыкновенного качества и качественной конструкционной углеродистой стали с пределом прочности σв ≤ 500 МПа.

Ножницы гильотинные НГ16, НГ16-01 могут применяться в заготовительных и ремонтных мастерских предприятий различных отраслей промышленности.

Установка NG16-01 Имеет централизованную систему смазки, лазерный индикатор линии реза, встроенный пульт управления.

Гильотины

имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначены для эксплуатации в помещениях с температурой воздуха от +5° до +35°С, относительной влажностью не более 80% при температуре +25°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН НГ16, НГ16-01:

Наибольшие размеры разрезаемого металла т.к. сопротивление σв ≤ 500 МПа, толщина Ѕ, мм, не более ширина В, мм, не более
Наибольшие размеры среза уголка, мм
Наибольший диаметр разрезаемого бруска, мм, не более
Частота ходов ножа на холостом ходу, минˉ¹, не менее
Угол наклона подвижного ножа, α, не более
Зажимное усилие, кН, не менее
Длина листа, отрезанного с упором, мм, не более
Расстояние от верхней кромки нижнего ножа до уровня пола, мм, не более
Мощность электродвигателя, кВт
Рабочее время	Одиночные циклы Автоматические циклы
Угол среза на боковом упоре
Управление	Руководство, педаль
Габаритные размеры установки, мм длина, не более ширина, не более высота, не более	3145 1920 2225
Масса, кг, не более

КОМПЛЕКТ ПОСТАВКИ НГ-16.

Установка завершена
Паспорт
Запасные части:
Стопорный ключ
Рычаг
Рабочий ключ
Хвостовик

1 шт.
1 шт.

1 шт.
2 шт.
1 шт.
1 шт.

Ножницы гильотинные Н3122.

Ч 9Ножницы гильотинные 0003 кривошипные Н-3122 предназначены для резки листового материала с пределом прочности 500 МПа (50 кгс/мм 2 ).
Ножницы модель Н3122 с электромеханическим приводом, не требуют подачи воздуха для работы и могут работать при температуре воздуха от -10° до +40°С. Ножницы Н-312 2 применяются в заготовительных цехах и производственных предприятиях в различных отраслях. Ножницы предназначены для резки тонколистовой стали и сортового проката с пределом прочности при растяжении σвр ≤ 500 МПа. Категория исполнения ножниц для умеренного и холодного климата УХЛ.

Ножницы

изготавливаются по ТУ 3828-001-81244053-2010 и соответствуют требованиям нормативных документов ГОСТ 12.2118-2006, ГОСТ 12.2.017-93.

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм	16, не более
Ширина (максимальная) обрезных листов, мм	2000, не более
Частота ходов ножа на холостом ходу, мин-1
Угол наклона подвижного ножа, град.
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	3150 2450 2450
Масса, кг

Пневматические гильотинные ножницы HA3122.

Ножницы гильотинные НА-3122 с пневмоприводом предназначены для резки листового материала с пределом прочности 500 МПа (50 кгс/мм 2 ). Наибольшее сечение разрезаемого материала 16х2000 мм.

Ножницы гильотинные НА3122 применяются в машиностроительной, судостроительной и заготовительной отраслях. Гильотины NA3122 зарекомендовали себя как надежное и простое в эксплуатации оборудование.

Гильотина NA3122 с пневматической муфтой.

Управление: педаль и с пульта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН h4122:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм	16, не более
Ширина обрезаемых листов, мм	2000, не более
Частота ходов ножа на холостом ходу, мин-1
Количество режущих кромок ножа
Угол наклона подвижного ножа, град.
Зажимное усилие, кН
Длина отрезка листа с упором, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	3400 2200 2200
Масса, кг

Ножницы гильотинные механические Н478, Н478-01.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Привод электромеханический, что исключает использование сжатого воздуха.
Резка осуществляется по упору и разметке.
Возможна установка специальных ножей для резки круглого, квадратного и углового проката.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН h578, h578. 01:


		h578.01
Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина (максимальная) обрезных листов, мм
Частота ходов ножа на холостом ходу, мин-1
Ход ножа, мм
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	3300 2400 2350	3300 2600 2500
Масса, кг

ПНЕВМАТИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ С ГИДРАВЛИЧЕСКИМ ЗАЖИМОМ.

Ножницы гильотинные HA3218 с гидравлическим зажимом листа.

Ножницы гильотинные HA 3218
На ножницах NA3218

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ ДЛЯ 3218:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина обрезаемых листов, мм
Частота ходов ножа на холостом ходу, мин-1

Угол наклона подвижного ножа, град.
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	4220 1680 1720
Масса, кг

В состав комплекса входят:

Питатель модели UP11,
Прокатная тележка модели T6.

Ножницы гильотинные HA3221 с гидравлическим зажимом листа.
Ножницы гильотинные НА 3221 предназначены для прямой резки листовых и полосовых материалов.
На ножницах НА3221 можно резать неметаллические листовые материалы исключая затупление и растрескивание кромок ножей.
Режим работы: регулировка, одиночные и непрерывные ходы.
Отрезанный лист в момент резки прижимается к столу гидравлическими зажимами.

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина обрезаемых листов, мм
Частота ходов ножа на холостом ходу, мин-1
Частота ходов ножа при резке наибольших размеров разрезаемого металла, мин-1
Угол наклона подвижного ножа, град.
Максимальное усилие резания, кН
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	4700 2380 2300
Масса, кг
Давление воздуха в сети, МПа

Ножницы гильотинные HA3222 с гидравлическим зажимом листа.

Ножницы гильотинные НА 3222 предназначены для прямой резки листовых и полосовых материалов.
На ножницах НА3222 можно резать неметаллические листовые материалы исключая затупление и растрескивание кромок ножей.
Режим работы: регулировка, одиночные и непрерывные ходы.
Управление ножницами: педаль и кнопка.
Отрезанный лист в момент резки прижимается к столу гидравлическими прижимами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН ДЛЯ 3221:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина обрезаемых листов, мм
Частота ходов ножа на холостом ходу, мин-1
Частота ударов ножа при резке наибольших размеров разрезаемого металла, мин-1		Ножницы гильотинные HA3223 с гидравлическим зажимом листа. Ножницы гильотинные НА 3223 предназначены для прямой резки листовых и полосовых материалов. На ножницах НА3223 можно резать неметаллические листовые материалы исключая затупление и растрескивание кромок ножей. Режим работы: регулировка, одиночные и непрерывные ходы. Управление ножницами: педаль и кнопка. Отрезанный лист в момент резки прижимается к столу гидравлическими прижимами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН ДЛЯ 3223:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина обрезаемых листов, мм
Частота ходов ножа на холостом ходу, мин-1
Частота ударов ножа при резке наибольших размеров разрезаемого металла, мин-1
Угол наклона подвижного ножа, град.
Зажимное усилие, кН
Максимальное усилие резания, кН
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм Ножницы гильотинные НА 3225 предназначены для прямой резки листовых и полосовых материалов. На ножницах НА3225 можно резать неметаллические листовые материалы исключая затупление и растрескивание кромок ножей. Режим работы: регулировка, одиночные и непрерывные ходы. Управление ножницами: педаль и кнопка. Отрезанный лист в момент резки прижимается к столу гидравлическими прижимами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН ДЛЯ 3225:

Толщина разрезаемого материала с пределом прочности ≤ 500 МПа, мм
Ширина обрезаемых листов, мм
Ход гидрозажимов, мм
Частота ходов ножа на холостом ходу, мин-1
Частота ударов ножа при резке наибольших размеров разрезаемого металла, мин-1
Угол наклона подвижного ножа, град.
Зажимное усилие, кН
Максимальное усилие резания, кН
Длина отрезка листа с упором, мм
Расстояние от уровня пола до верхней кромки нижнего ножа, мм
Расстояние между стойками в свету, мм
Мощность электродвигателя, кВт
Габаритные размеры, мм Длина Ширина Высота	5220 2800 2950
Масса, кг
Давление воздуха в сети, МПа

Обработка твердых строительных материалов часто требует использования специальных инструментов. Операция является одной из самых распространенных. Оборудование, позволяющее выполнять ее качественно, также достаточно разнообразно. Сегодня такие задачи решают тепловизионные установки, лазерные установки, а также пескоструйные гидроабразивные установки. При этом остаются актуальными традиционные механические средства, которые также дают хороший результат. К таким устройствам относятся гильотинные ножницы, представленные на рынке в широком ассортименте.

Разновидности гильотин для резки металла

Условно группу гильотинных ножниц можно разделить на три сегмента. В первую войдут наиболее мощные электрические машины, работающие на приводном механизме и включающие в устройство полный двигатель. Это самые мощные гильотинные ножницы, которыми можно резать листовой металл в поточном режиме производства. Далее следует промежуточная категория фрез, представители которой лишены электропривода, но имеют также массивный активный элемент в виде фрезы и станины, наличие которых роднит такие модели с первым классом рубанков.

Если речь не идет о сложных операциях, которые планируется выполнять в больших объемах, то есть смысл использовать компактные и нетребовательные в обслуживании резаки. ручной, устройство которого максимально оптимизировано для быстрой работы с небольшими заготовками. Таким инструментом можно разрезать небольшой металлический лист до нужного размера, затрачивая на это небольшое усилие.

Техническое устройство оборудования

Опять же, дизайн и его характеристики определяются конкретным типом модели. Если говорить о станках, то их устройство представлено опорной площадкой, рабочим столом, электродвигателем, зажимным механизмом, а также режущими ножами, которые приводятся в движение после включения силовой установки. Типы гильотин существенно различаются . У них также есть два ножа, один из которых остается неподвижным даже во время работы, но сам принцип работы основан на мышечном усилии. Последние модели также включают вспомогательные механизмы подачи и позиционирования листов. С помощью таких устройств оператор может более точно организовать поточную обработку металла с разными параметрами.

Основные характеристики гильотинных ножниц

Производительность является основным критерием при выборе гильотинных ножниц. Одним из основных параметров является сила, с которой на заготовку воздействует оборудование и, в частности, нож. Так, среднее значение силовой нагрузки для моделей станков составляет около 5-7 кг/мм 2 . Далее учитывается ширина и толщина, с которыми работают гильотинные ножницы. Характеристики станка позволяют резать листы толщиной от 0,5 до 3 мм. У ручных инструментов этот показатель редко превышает 2 мм. Ширина реза также имеет значение в рабочем процессе. В зависимости от модели эта величина может варьироваться в среднем от 1000 до 1500 мм. Частота операций влияет на общую производительность гильотины и обычно составляет около 60 резов в минуту.

Характеристики двигателя

Эксплуатационные возможности гильотинного станка напрямую определяются потенциалом силовой установки, обеспечивающей работу ножей. Для начала следует разделить машины на модели, работающие от сети 220 и 380 В. Мощность является основным показателем работоспособности агрегата и обычно составляет 3-4 кВт. Этот потенциал позволяет уверенно обрабатывать толстые листы на высокой частоте. Кстати, крутящий момент, при котором работают гидравлические гильотинные ножницы, может составлять 1200-1500 об/мин. Здесь важно отметить зависимость электродвигателя от конструкции. Так, чем шире режущие возможности, тем выше должен быть энергетический потенциал привода.

Технические характеристики гильотин ручных по металлу

Сегмент ручных гильотин для работы с металлом в основном представлен агрегатами саблевидного типа. Их конструкция основана на небольшой панели или платформе, удерживающей основание, а подвижный нож выполняет непосредственно резку. Как уже отмечалось, ручные гильотинные ножницы могут обрабатывать листы толщиной до 2 мм. Как правило, в случае с нержавейкой этот показатель составляет 1,5-1,7 мм. Однако их можно резать таким инструментом и при толщине более 2 мм. Правда, длина резки все же заметно уступает полноценным станкам — в стандартных семействах максимальная достигает 1300 мм. С другой стороны, такие модели выигрывают за счет своих компактных размеров и небольшого веса, редко превышающего 100 кг. Соответственно, ручную гильотину можно переносить по строительной площадке к различным точкам сборочных операций, что упрощает производственный и строительный процесс.

Расходные материалы и аксессуары

Помимо гильотинного оборудования, производители предлагают наборы инструментов для обработки, средства индивидуальной защиты и регулировочные инструменты. С точки зрения выполнения основной операции по резке важно иметь под рукой качественные, которые чаще всего используются для слесарных операций с металлом, а также плиточными изделиями и стеклом. Эти приспособления помогут, если основную работу выполняют механические гильотинные ножницы, не позволяющие сделать аккуратный срез. Другими словами, иглы сделают окантовку более качественной и гладкой. Также для регулировки гильотинных машин должны быть предусмотрены комплекты соответствующих ключей. Обычно для этой цели используется цельнометаллический слесарный угольник. Что касается средств индивидуальной защиты, то они должны быть в экипировке оператора электростанка. В базовый комплект входят: перчатки, фильтрующая полумаска, очки и наушники.

Техническое обслуживание

В обязательном порядке обслуживающий персонал должен проверить надежность крепления подвижных частей станка, качество фиксации станины, правильность положения платформы и рабочего стола. Правильно установленный и отрегулированный станок обеспечит выполнение резки с высокой точностью и без отклонений от технического задания. Особое внимание уделено электродвигателю, который приводит в действие гильотинные ножницы и в некоторых моделях отвечает за автоматическую подачу листа. Проверьте состояние масла, систем охлаждения и угольных щеток, если таковые имеются. Умельцы также обращают внимание на балочные механизмы, участвующие в передаче крутящего момента. Муфты и шестерни должны быть в оптимальном рабочем состоянии, иначе функция фрезы просто не будет выполняться.

Резка листового и профильного металла требуется практически на всех металлообрабатывающих и машиностроительных предприятиях, от небольшой слесарной мастерской до огромного завода. Резать металл часто приходится в домашней мастерской или непосредственно на стройке. Гильотинные ножницы – один из самых удобных станков для резки и резки металла. Существует несколько их разновидностей и модификаций, о которых более подробно будет сказано далее.

Резка металла на гильотине применяется, когда требуется изготовить детали прямолинейной конфигурации достаточно больших размеров — полосы, прямоугольники, треугольники со сторонами от нескольких сантиметров до нескольких метров. Толщина металла находится в пределах 2-60 мм, ширина заготовки может достигать 2 метров, а длина практически не ограничена.

Промышленные мастерские, частные и домашние мастерские, специализирующиеся на металлообработке, оснащаются ножницами гильотинными различных типов, которые отличаются:

типом привода;
мощность;
тип ножей;
производительность;
максимальная толщина разрезаемого металла;
Ассортимент арендной продукции, с которой они могут работать;
размер обрабатываемого листа;
количество выполненных операций.

По типу привода ножницы делятся на:

ручные;
гидравлический;
пневматический;
электромеханический.

Ножницы гильотинные по металлу работают по принципу одновременного воздействия на металл большой силой давления и острой кромкой ножа, действующего по принципу обычных ножниц. Две части ножевого устройства смещены относительно друг друга. Лист или прокат скрепите между собой и сдвиньте соседние слои, разрезая острым лезвием.

Процесс гильотинной резки сочетает в себе две операции — резку и ломание.

Хорошая гильотина для резки металла промышленного производства обеспечивает до 90% реза и около 10% брака.

При этом срез ровный и практически не требует обработки. Если ножи затупились или неправильно выставлен зазор, то изменяется соотношение отрез/отход и на нижней кромке появляется острый выступ – заусенец, что свидетельствует о плохом качестве реза.

Бусины могут легко порезать руки, особенно при работе с нержавеющей сталью. Одним из главных правил безопасности при работе с ножницами гильотинного типа является использование перчаток из плотной ткани или кожаных нашивок. Появление заусенцев сигнализирует о необходимости изменить настройки или заточить ножи.

Ножницы гильотинные гидравлические

Промышленные металлорежущие станки, оснащенные системой гидравлического привода, относятся к наиболее мощным и производительным гильотинам. Они предназначены для серийного или штучного изготовления заготовок с прямыми кромками из металлических листов толщиной 2-20 мм с длиной реза 1-3 м.

Для крупных машиностроительных предприятий выпускаются гидравлические гильотины с возможностью резки листов шириной до 6 м и толщиной более 20 мм. Они отличаются большим весом и габаритами и выпускаются в единичных экземплярах.

Гидравлическая гильотина развивает усилие ≥ 400 МПа на ножницы по всей длине разрезаемого листа. Станки комплектуются ножами как с прямым перемещением верхнего ножа по вертикальным направляющим, так и с дугообразной траекторией (консольной). Второй вариант позволяет при меньшей гидравлической мощности работать с более толстыми металлическими листами или высокопрочными сплавами. Это не снижает точности реза.

Зазоры между ножами регулируются по специальной таблице в ручном, полуавтоматическом или автоматическом режиме. Одним из самых современных станков является гидравлическая гильотина с ЧПУ. На его настройку уходит минимум времени, а чтобы переключиться на производство одного из десятков видов продукции, достаточно нажать одну кнопку. Вся информация о настройках хранится в памяти машины.

Одной из главных особенностей гидроножниц является их бесшумность — ножи двигаются плавно, отсутствуют ударные эффекты, характерные для пневматических и электромеханических гильотин.

Безопасность работы обеспечивается наличием фотодатчиков в рабочей зоне, защитных экранов и ограничителей хода питателя. Возврат балки в верхнюю точку обеспечивается пружинами или газонакопительными амортизаторами.

Ножницы гильотинные электромеханические

Этот тип гильотин широко распространен наряду с гидравлическими. Практически не отличается от гидравлической гильотины по производительности (до 60 ударов ножа в минуту), но шумнее — привод кривошипно-шатунного механизма вызывает быстрое движение ножа и ударное воздействие на заготовку.

Электромеханическая гильотина, как и гидравлическая, предназначена для промышленного использования в мастерских, где требуется высокопроизводительная и точная резка прямолинейных заготовок большого размера и толщины. Однако резка металла осуществляется и на электромеханической гильотине и в условиях мелкосерийного и кустарного производства — для этого создана целая серия маломощных ножниц. Они занимают мало места в мастерской и позволяют легко резать листовую оцинкованную сталь, алюминий, медь, пластик и нержавеющую сталь толщиной до 2-3 мм.

Привод верхней балки с ножом осуществляется с помощью кривошипно-шатунного механизма на валу отбора мощности от электродвигателя, который приводится в действие нажатием на педаль или кнопку. При повороте эксцентрики передают усилие на оба конца ножевого бруса, и сила резания распределяется равномерно. По окончании одного оборота вала балка возвращается в верхнее положение и заготовка подается для следующего реза.

Оснащение электромеханических гильотин ЧПУ позволяет превратить их в одни из самых точных и производительных станков для резки и рубки металла. Они просты в обслуживании, имеют надежную кинематику и дешевле гидравлических. При желании и наличии квалификации слесаря электрический гильотинный резак можно изготовить самостоятельно в домашней мастерской или в условиях небольшого производства.

Пневматические гильотины

Гильотина для резки металла с пневматическим приводом превосходит гидравлические по производительности и примерно равна электромеханическим. Для его работы необходим компрессор или центральная линия со сжатым воздухом. Пневматические гильотины используются в крупных металлообрабатывающих цехах для изготовления крупногабаритных деталей.

Подобно электрическим и гидравлическим машинам, пневматические гильотинные ножницы являются стационарным оборудованием. Они оснащены большими рабочими столами, выдвижными контейнерами для сбора продуктов и механизмами автоматической подачи. Большинство пневматических ножниц оснащены ЧПУ — пневматическая скорость в сочетании с электронным управлением позволяет получить большое количество деталей высокой точности за ограниченное время.

Ручная гильотина по металлу

Механические гильотинные ножницы с рычажным или педальным приводом, несомненно, являются наиболее распространенным типом металлорежущего станка. При ограничении по толщине обрабатываемого металла и его видам ручные гильотинные ножницы можно встретить в каждой мастерской или цехе, где предполагается работа с листовым металлом, арматурой или профильным прокатом.

Механический гильотинный резак оснащен двумя ножами. Нижняя, как гидравлическая или электрическая гильотина, является стационарной. А верхний может двигаться по направляющим вертикально вниз, как в промышленных установках, или вращаться вокруг оси. Точка поворота находится на одном конце балки ножа, на другом конце находится рукоятка.

Ручная механическая гильотина может быть оснащена редуктором, позволяющим развивать значительное усилие на ноже, что позволяет резать листы толщиной более 1 мм и нержавеющую сталь. Ножная гильотина управляется педалью, ручная гильотина управляется рычагом. Также возможен комбинированный привод. Мобильная гильотина устанавливается на любую ровную поверхность, обеспечивающую устойчивость машины, и используется на строительных площадках, например, для резки кровельного металла или профнастила.

Во втором случае чаще всего используется ручная гильотина саблевидного типа, оснащенная дугообразным ножом. В этом случае точка реза плавно смешивается с траекторией реза и не повреждает металл сложного профиля. Ручная возвратно-поступательная гильотина применяется как для поперечной, так и для продольной резки заготовок из стали, алюминия, нержавеющей стали.

Гильотинная резка на ручных станках также возможна при работе с фурнитурой, уголками и профилями. Если листовая резка на гильотине возможна на всех типах станков, то мини-гильотина по металлу для работы с фасонными прутками должна быть оснащена редуктором.

Пример работы ручной поршневой гильотины Metal Master MG

Обзор кривошипной гильотины Metal Master ETG 1330

Обзор ручной гильотины Metal Master MSJ

Пример работы на ручной рычажной гильотине Metal Master MTG 2012 в тандеме

ОНЛАЙН трансляция из демонстрационного зала Метал Мастер

Гильотина для резки металла

Все гильотины делятся на несколько типов, в зависимости от типа привода:

ручной
электромеханический
гидравлический

В зависимости от системы управления:

Руководство

При этом условно называемая ручная гильотина может быть как ножной, так и ручной гильотиной. Обычно ножной привод устанавливают при небольшой рабочей длине оборудования – до 130 см. Применяются также ручные возвратно-поступательные гильотины устройства, которые просты в эксплуатации, надежны и удобны в настройке.

Принцип действия

Независимо от конструкции и принципа действия функционально любая гильотина работает одинаково. Разрезаемый материал помещается на подающий стол между режущими лезвиями, после чего верхний нож опускается и разрезает материал.

При этом движется только верхний нож, а нижняя часть жестко фиксируется. Устройство может включать в себя дополнительные элементы, такие как зажимное устройство.

Гидравлическая гильотина

Если вам нужна гидравлическая гильотина, ее необходимо купить после определения задач, которые необходимо выполнить. При этом необходимо учитывать тип и размер материала и его толщину. Тип привода выбирается в зависимости от объема производства.

Большую популярность приобрела ручная гильотина по металлу, которая позволяет резать металл с минимальным участием оператора. При этом точность, скорость и эффективность работы либо сохраняются, либо повышаются.

Стационарные модели имеют специальные приспособления и приспособления, следящие за точностью резки и повышающие ее эффективность. К таким устройствам и приспособлениям относятся передние управляемые упоры, регулирующие точность реза до микрон, кривошипный механизм вместо эксцентрика для усиления ножевой балки, пневматический опрокидывающий стол для сброса заготовки в хранилище. С помощью компьютерной программы станок запоминает этапы работы, включая даже маршруты движения деталей из зоны раскроя. В результате машина может работать автономно, не находясь постоянно под контролем оператора.

Электромеханическая гильотина

Электромеханическая гильотина (гильотинные ножницы) обеспечивает наилучшую точность и высокую производительность, а также позволяет работать с минимальным участием оператора.

Где купить надежные гильотины

Купить ручные и автоматические гильотины с чпу по металлу от производителя по выгодным ценам в интернет-магазине Металмастер.
