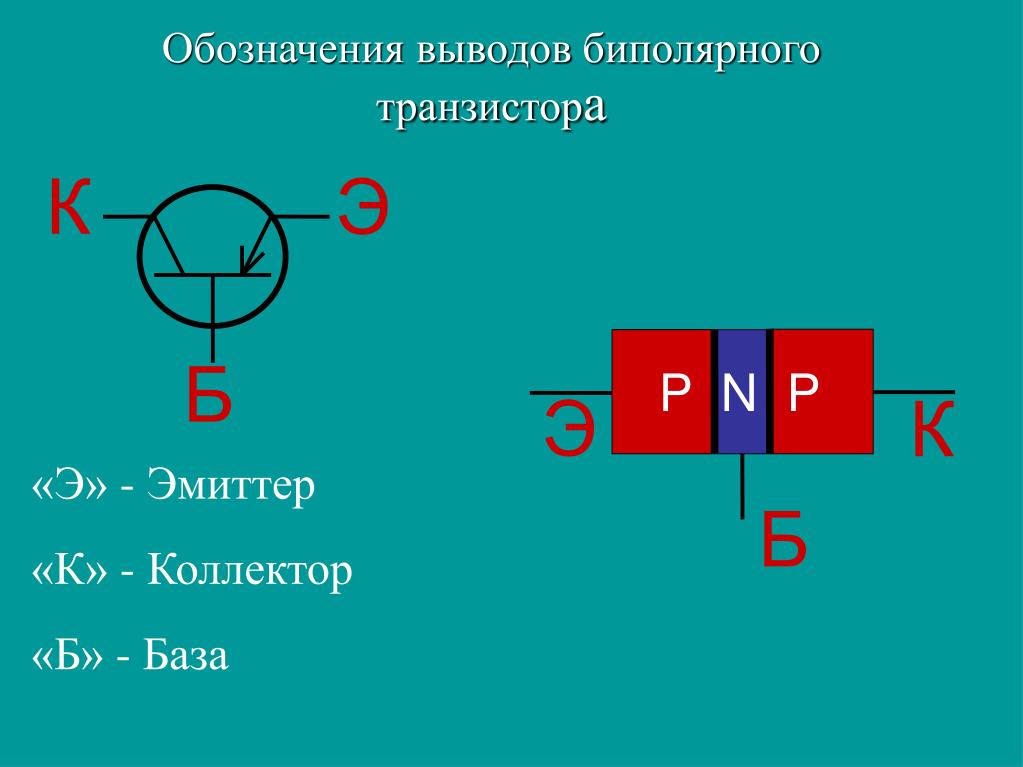

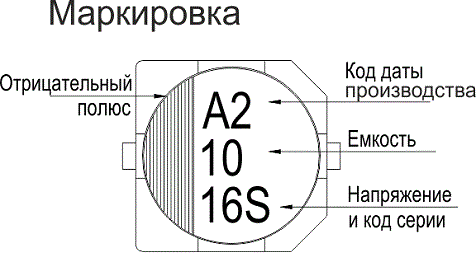

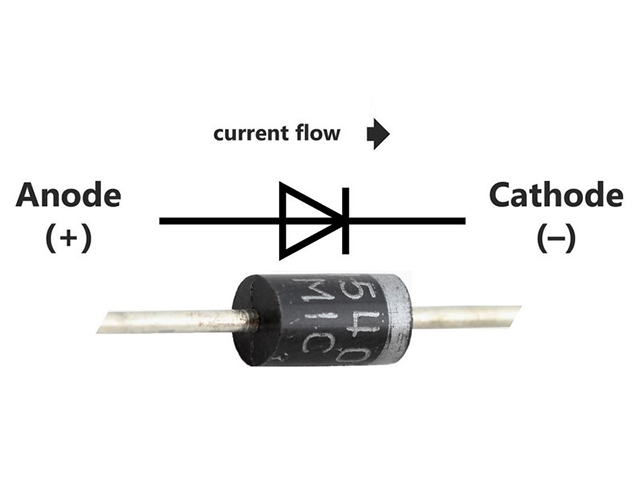

Обозначение полярности: Обозначение L и N в электрике

Содержание

что значат эти буквы, какой буквой обозначается заземление

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Содержание

Буквенная маркировка проводов
L – обозначение фазы
N – буквенный символ нуля
PE – индекс заземления
Расцветка изоляционного покрытия проводников
Цвет жилы заземления
Цветовое обозначение нулевых рабочих контактов
Расцветка фазного провода
Зачем использовать цветовую маркировку
Нюансы ручной цветовой разметки
Специфика разметки двухжильного провода
Разметка трехжильного провода
Порядок разметки пятипроводной системы
Как маркировать совмещенные провода
Расцветка проводки как способ ускорения монтажа
Требования к расцветке проводки при монтаже

Буквенная маркировка проводов

Стандарты буквенной и цветовой маркировки проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

Обозначение L и N в электрике

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Маркировка заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Цвет проводов в электропроводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Цветовая маркировка проводов с помощью кембрика

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

стандартными кембриками;
кембриками с термоусадкой;
изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Термоусадочная трубка для проводов

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
работать с проводниками не по всей длине, а только на местах соединений и стыков.

Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.

Разметка трехжильного провода

При помощи мультиметра можно определить расположение фазы, ноля, и заземления

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

Правильная расцветка проводки ускоряет монтаж электропроводки

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

Расключение распредкоробки

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

L N в электрике — цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Содержание

Разнообразие расцветки изоляции электрокабелей
Цвет жилы заземления
Расцветки для нулевого провода
Цвета для фазных проводов
Ручная цветовая разметка
- Разметка двужильных проводов
- Разметка трехжильных проводов
Как итог

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

кембриками обычными;
кембриками термоусадочными;
изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Обозначение фазы и нуля L и N в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы — L

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.

2. Возникновение пожаров.

3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля — N

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N». Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления — PE

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Похожие материалы на сайте:

Отделка стен и электромонтаж

Перевод сечения кабеля из AWG в мм2

Где применяют кабель NYM

Что делать, если устройство не указывает полярность постоянного тока?

Спросил
8 лет, 11 месяцев назад

Изменено
6 лет, 6 месяцев назад

Просмотрено
95 тысяч раз

\$\начало группы\$

Возможно, это очень простой вопрос, но. .. Я пытался найти сменные адаптеры AC->DC для различной электроники в доме, но наткнулся на один, в котором не указана полярность. На нем просто напечатано «12V 𝌂» рядом с розеткой без каких-либо символов полярности! Я нашел руководство пользователя в Интернете и проверил его, и в нем не было никакой конкретики..

.. Итак, что это значит, когда устройство не указывает свою полярность? Существует ли предположение по умолчанию положительного или отрицательного? Или это означает, что полярность питания не имеет значения??

постоянный ток
полярность
настенная бородавка

\$\конечная группа\$

\$\начало группы\$

Если у вас есть устройство без маркировки, вы не можете обязательно использовать ту или иную полярность. У меня есть, например, электронные музыкальные клавиатуры и MIDI-контроллеры, которые иногда меняются местами (у Casio отрицательный центр на одном, у Korg и Yamaha центральный положительный).

Если у вас есть оригинальный адаптер, проверьте его полярность либо по этикетке, либо с помощью вольтметра, чтобы определить его полярность.

Если у вас нет оригинального адаптера, вы можете попытаться предположить, что устройство является центральным плюсом, но вы рискуете повредить его, если оно не имеет защиты от полярности. Вместо этого обратитесь к его руководству, поищите в Интернете или, в крайнем случае, разберите его!

Если у вас адаптер без маркировки, определить полярность просто с помощью вольтметра. Если вы получаете положительное напряжение, то сторона, подключенная к черной/общей клемме счетчика, является отрицательной/землей.

\$\конечная группа\$

\$\начало группы\$

Если устройство имеет какую-либо металлическую часть или другую известную точку заземления, вы можете использовать функцию проверки целостности цепи мультиметра («звуковой сигнал»), чтобы проверить, подключен ли к земле центральный контакт или внешний контакт розетки источника питания.

\$\конечная группа\$

\$\начало группы\$

Как упомянул JYelton в своем посте, вы не должны принимать полярность.

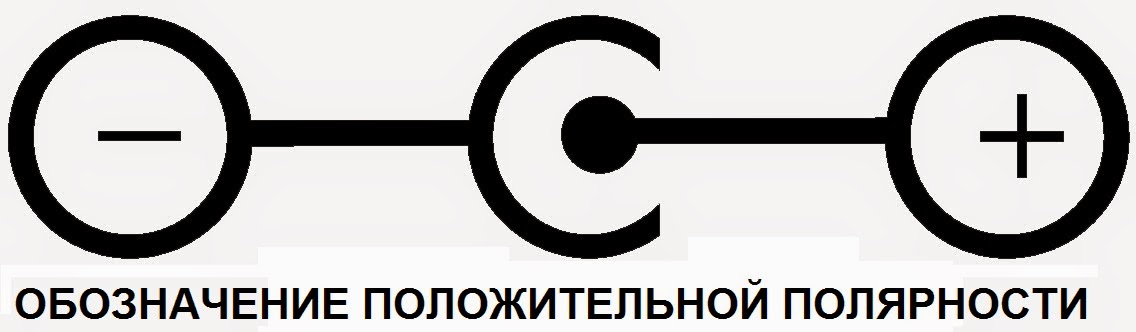

12V 𝌂 означает, что адаптер выдает 12V, а символ рядом с ним означает «DC».

Полярность можно проверить с помощью цифрового мультиметра. Одним из качеств хорошего цифрового мультиметра является то, что он может отображать отрицательные значения. Эта функция необходима, так как вы не знаете полярность.

Подключите адаптер, как показано на рисунке ниже. На рисунке ниже центральный проводник адаптера щупается положительным (красным) проводом мультиметра, а внешняя часть корпуса щупается отрицательным (черным) проводом.

Если вы получаете показания счетчика без знака минус, значит, ваш внутренний проводник положительный, а внешний отрицательный. Если ваш мультиметр показывает отрицательное значение или показывает минус, значит, внутренний проводник отрицательный, а внешний — положительный.

Убедитесь, что провод считывания подключен к положительной клемме, а черный — к отрицательной клемме на конце мультиметра.

Если вы хотите купить мультиметр, вот еще один пост, на который можно сослаться.

Другой способ проверить полярность — использовать светодиод и резистор, если у вас нет мультиметра.

Подключите светодиод + резистор 1 кОм, как показано на рисунке ниже:

Обратите внимание на полярность светодиода; плоская сторона светодиода отрицательная. Полярность резистора значения не имеет.

Теперь подключите другой конец резистора (верхняя часть схемы) к центральному проводнику, а плоский боковой провод светодиода — к внешнему проводнику адаптера.

Если светодиод горит, значит, центральный провод положительный, а внешний отрицательный.

Если светодиод не светится, поменяйте местами провода. Если в этом случае светодиод светится, то ваш центральный проводник отрицательный, а внешний положительный.

Если светодиод по-прежнему не светится, проверьте проводку и адаптер.

Если у вас есть светодиод + резистор и нет мультиметра, вы должны его приобрести.

\$\конечная группа\$

\$\начало группы\$

У меня есть предложения для всех, кто столкнулся с этой проблемой. Разберите устройство и проследите любой из входных путей до любого поляризованного компонента, а затем проверьте с помощью измерителя. Лучше всего посмотреть, сможете ли вы сделать это несколько раз или в каждой строке.

Если это окажется слишком сложным, вы также можете попробовать обнаружить DEAD короткое замыкание между поляризованным компонентом и входной клеммой. Обычно проще всего это сделать с негативом. Поместите измерительный щуп на отрицательную клемму поляризованного компонента и проверьте, нет ли короткого замыкания на какую-либо из входных клемм. Если это не короткое замыкание (почти бесконечное сопротивление), продолжайте искать. МАЛЕНЬКИЙ бит сопротивления на вашей самой высокой шкале может указывать на сопротивление провода и соединений между компонентом и входом, но будьте осторожны с гораздо более чем двойным сопротивлением проводов вашего измерителя, соприкасающихся друг с другом.

Для этой цели можно использовать электролитические конденсаторы, светодиоды, маркировку печатных плат, красные и черные входные провода питания и выходы на поляризованные двигатели постоянного тока или связанные печатные платы.

У меня такая же проблема с кулером/обогревателем 12v от Mobicool. Вход просто показывает 12 В постоянного тока без полярности. В руководствах, которые я нашел в Интернете, тоже ничего не говорится об этом. Я еще не разбирал его, но с помощью вышеописанных методов, я уверен, это будет легко. Ну, так же просто, как они разбирают его и собирают, в первую очередь.

Гэри, пожизненный хакер.

\$\конечная группа\$

\$\начало группы\$

Я даю вам простой метод определения полярности для вашего источника постоянного или переменного тока без маркировки
1-й контур всего 02 светодиода

если светодиод 1 светится ==> 1 отрицательный полюс, 2 положительных полюса

если светодиод 2 светится ==> 2 отрицательных полюса, 1 положительный полюс

2-я цепь только с использованием мостового выпрямителя

Независимо от того, какой вход (источник постоянного или переменного тока), вы получаете положительное напряжение с отмеченной полярностью, просто все

\$\конечная группа\$

Символы полярности Адаптер переменного тока Электрическая полярность

Символы полярности Адаптер переменного тока Электрическая полярность Схема подключения, символ, текст, товарный знак, логотип png

текст,

png
товарный знак

,
логотип,
электричество,
напряжение,
силовые преобразователи,
строка,
полярность,
Символы полярности,
символ,
Адаптер переменного тока,
электронный символ,
электрическая полярность,
Вилки и розетки переменного тока,
переменный ток,
черно-белый,

марка

,
центр,
круг,
Разъем постоянного тока,
постоянный ток,
электрическая разность потенциалов,
Схема подключения,
png,
прозрачный,
скачать бесплатно

Информация PNG

Размеры: 2000x499px
Размер файла: 39,82 КБ
MIME-тип: Изображение/png

Скачать этот PNG ( 39. 82KB )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

Преобразователи питания Переменный ток Электронный символ Источник напряжения Постоянный ток, символ, текст, товарный знак, электрические провода Кабель png
1280x836px
50,03 КБ
Электрический кабель Электрические провода и кабели Электрическая энергия Трехфазная электроэнергия Медь, другие, компьютерная сеть, другие, электрические провода Кабель png
500x500px
298,99 КБ
Зарядное устройство Вилки и розетки переменного тока Электричество Компьютерные иконки, вилка, рука, электрические провода Кабель, логотип png
512x512px
9,31 КБ
org/ImageObject»>
Шнур питания Адаптер переменного тока Удлинители для ноутбуков Электрический кабель, Ноутбук, электроника, адаптер, кабель png
1204x800px
679,32 КБ
Зарядное устройство для ноутбука Адаптер переменного тока Dell, Ноутбук, электроника, адаптер, электронное устройство png
1000x1000px
524,78 КБ
Символы полярности Электрическая полярность Зарядное устройство Адаптер переменного тока постоянного тока, символ, угол, текст, монохромный png
1920x409px
31,57 КБ
Источник напряжения Электронный символ Разность электрических потенциалов Постоянный ток Источник тока, символ, угол, электроника, схема png
2000x2000px
52,75 КБ
org/ImageObject»>
Шнур питания Электрический кабель Электрические провода и кабели, другие, текст, другие, электрические провода Кабель png
500x500px
9,31 КБ
Зарядное устройство Адаптер переменного тока Ноутбук Dell, Ноутбук, электроника, компьютер, адаптер png
1000x590px
574,4 КБ
белый шнур питания, вилки и розетки переменного тока Электрический разъем Сетевая розетка Евклидова, белая розетка, электроника, белый, черный белый png
1834x2005px
168,15 КБ
Преобразователи питания Разветвители и подавители перенапряжения Электрические выключатели Вилки и розетки переменного тока Электрические провода и кабели, освещение, электрические провода Кабель, электронное устройство, электрический разъем png
853x1000px
210,89 КБ
org/ImageObject»>
Электронный символ Преобразователи переменного тока Источник напряжения Электроэнергия, символ, электроника, текст, монохромный png
1024x1024px
25,56 КБ
Шнур питания Электричество Компьютерные иконки, электричество, текст, силовые преобразователи, воздушная линия электропередачи png
1600x1455px
53,19 КБ
Электронный символ Электричество Электротехника, Free Svg s, угол, текст, треугольник png
750x750px
30,6 КБ
Вилки и розетки переменного тока ELKO Электрические выключатели Удлинители Распределительный щит, реабилитация, электроника, электронное устройство, свет png
550x736px
516,65 КБ
Вилки и розетки переменного тока Электронный символ Сетевая розетка, символ, электроника, электрические провода Кабель, wikimedia Commons png
2000x2381px
40,61 КБ
org/ImageObject»>
Источник напряжения Источник тока Переменный ток Электронный символ Электрический ток, компас, электроника, текст, техника png
2000x2000px
96,6 КБ
Электрические провода и кабели Электрический кабель Электричество Электронная схема, ELECTRICO, Электрические провода Кабель, кабель, электричество png
565x535px
211,85 КБ
Вилки и розетки переменного тока Компьютерные иконки Электричество Шнур питания Сетевая розетка, другие, рука, другие, электрические провода Кабель png
1200x630px
22,83 КБ
черная двухконтактная вилка, электрические вилки и розетки переменного тока Компьютерные иконки Электрическая полярность Символ, электричество, рука, электрические провода Кабель, логотип png
512x512px
5,75 КБ
org/ImageObject»>
Коммунальная почта, Электрические провода и кабели Электричество Столб электросети Напряжение, столб, угол, электрические провода Кабель, слова Фразы png
853x1280px
575,89 КБ
Источник напряжения Постоянный ток Разность электрических потенциалов Электрическая сеть Символ, символ, угол, текст, электрические провода Кабель png
980x512px
2,52 КБ
Шнур питания Электричество Компьютерные иконки, розетка, электроника, текст, преобразователи питания png
756x686px
16,96 КБ
вилка трафарет, вилки и розетки переменного тока Компьютерные иконки, вилка, рука, силуэт, черный png
512x512px
6,26 КБ
Автоматический переключатель Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетическая техника, электрические провода, кабель, реле, электричество png
860x898px
675,66 КБ
org/ImageObject»>
Электроэнергия Компьютерные иконки Электричество Электрическая энергия Электрические провода и кабели, символ, угол, треугольник, электрические провода Кабель png
800x800px
14,26 КБ
Вилки и розетки переменного тока Компьютерные иконки Электричество Электрический разъем, другие, синий, рука, электрические провода Кабель png
512x512px
8,16 КБ
черная электрическая вилка, значки компьютеров, электрический кабель, вилки и розетки переменного тока, символ кабеля питания, значок разъема данных, текст, прямоугольник, монохромный png
512x512px
18,55 КБ
Источник тока Переменный ток Источник напряжения Преобразователи мощности Электронный символ, символ, текст, черный, обод png
1024x1024px
42,31 КБ
org/ImageObject»>
Электричество Электрическая травма Высокое напряжение, высокое напряжение, угол, треугольник, слова Фразы png
600x548px
29,94 КБ
Удлинители и ограничители перенапряжения Электрические выключатели Вилки и розетки переменного тока Удлинители Реле блокировки, другие, электроника, другие, адаптер png
1796x1688px
594,15 КБ
Вилки и розетки переменного тока Электрические выключатели Схема подключения Электрические провода и кабели Блокировочное реле, розетка, электроника, электрические провода Кабель, электронное устройство png
566x566px
204,36 КБ
Шнур питания Вилки и розетки переменного тока Компьютерные иконки, перегрузка, текст, логотип, электричество png
512x512px
17,2 КБ
org/ImageObject»>
Электронный символ Вилки и розетки переменного тока Схема заземления Схема цепи, символ, угол, электрические провода Кабель, схема png
750x600px
9,6 КБ
Зарядное устройство Адаптер переменного тока Преобразователи питания для ноутбуков, запчасти, электроника, электрические провода Кабель, адаптер png
1400x986px
401,46 КБ
Разъем постоянного тока Электрический разъем Вилки и розетки переменного тока Разъем постоянного тока BNC, провод, угол, адаптер, электрический разъем png
550x538px
108,62 КБ
Вилки и розетки переменного тока Заводской магазин Электричество Мультфильм, розетка, угол, электроника, электрические провода Кабель png
4168x6471px
166,26 КБ
org/ImageObject»>
Преобразователи мощности Электронный символ Переменный ток Электроэнергия Конструкция приемника переменного / постоянного тока, символ, текст, товарный знак, схема png
640x418px
20,88 КБ
Электромобилита Аккумулятор для электромобиля TenneT Электричество, символ, лист, текст, логотип png
1430x1230px
78,69 КБ
Электронная схема Электрическая сеть Электричество Электрический ток, схема, угол, электрические провода Кабель, схема png
880x880px
35,65 КБ
Разность электрических потенциалов Электричество Электрические провода и кабели Электроэнергия Вольт, электрический ток, угол, текст, треугольник png
2000x1679px
112,1 КБ
org/ImageObject»>
Компьютерные иконки Электрический разъем Вилки и розетки переменного тока Plug-in, connect, компьютерная программа, электрический разъем, значок общего доступа png
1200x1200px
25,28 КБ
Электрический кабель Электрические провода и кабели Схема подключения Электроника, провода и кабели, электроника, электрические провода Кабель, кабель png
800x765px
660,86 КБ
Блок питания Импульсный блок питания Преобразователи питания Электроэнергия Постоянный ток, батарея, электроника, электрические провода Кабель, электронное устройство png
1000x1000px
1,03 МБ
Символ электричества, Высокое напряжение, Разность электрических потенциалов, Переменный ток, Знак, Предупреждающий знак, Постоянный ток, Преобразователи мощности, Высокое напряжение, Разность электрических потенциалов, Электричество png
640x640px
43,37 КБ
org/ImageObject»>
Электричество Электроэнергия Электрическая энергия Компьютерные иконки, розетка, угол, электроника, текст png
906x980px
61,75 КБ
Переменный ток Электрический ток Постоянный ток Схема подключения Электричество, колючая проволока, электрические провода Кабель, техника, трансформатор png
1553x1105px
236,72 КБ
Автоматический выключатель Электрическая сеть Электрические выключатели Схема подключения Электричество, другие, электрические провода, кабель, электронное устройство, электричество png
500x500px
126,45 КБ
Автоматический выключатель Многофазная система Электричество Электрические выключатели Кабельный лоток, автоматический выключатель, электронное устройство, электричество, электрический ток png
1678x1944px
612,75 КБ
org/ImageObject»>
Вилки и розетки переменного тока Схема подключения Электронный символ Электричество, символ, угол, электрические провода Кабель, черный png
1280x1024px
19,66 КБ

9.3: Форма и полярность — Химия LibreTexts

Последнее обновление
Сохранить как PDF

Идентификатор страницы: 55004

Цели обучения

Рассчитать процент ионного характера ковалентной полярной связи

Ранее мы описали две идеализированные крайности химической связи:

ионную связь — при которой один или несколько электронов полностью передаются от одного атома к другому, а образовавшиеся ионы удерживаются вместе чисто электростатическими силами — и
ковалентная связь , при которой электроны распределяются поровну между двумя атомами. -1), а связь между двумя атомами, обладающими частичными зарядами, представляет собой полярная связь .
Рисунок $\PageIndex{1}$: Распределение электронов в неполярной ковалентной связи, полярной ковалентной связи и ионной связи с использованием электронных структур Льюиса. В чисто ковалентной связи (а) связывающие электроны поровну распределяются между атомами. В чисто ионной связи (с) электрон полностью перешел от одного атома к другому. Полярная ковалентная связь (b) занимает промежуточное положение между двумя крайностями: связывающие электроны неравномерно распределяются между двумя атомами, а распределение электронов асимметрично, при этом плотность электронов выше вокруг более электроотрицательного атома. Области, богатые электронами (отрицательно заряженные), показаны синим цветом; бедные электронами (положительно заряженные) области показаны красным.
Полярность связи
Полярность связи — степень ее полярности — в значительной степени определяется относительной электроотрицательностью связанных атомов. Электроотрицательность ($\chi$) была определена как способность атома в молекуле или иона притягивать к себе электроны. Таким образом, существует прямая корреляция между электроотрицательностью и полярностью связи. Связь неполярна , если связанные атомы имеют одинаковую электроотрицательность. Однако, если электроотрицательности связанных атомов не равны, связь равна 9{-}}
\end{matrix} \label{9.3.1} \]
Одним из способов оценки ионного характера связи, т. е. величины разделения зарядов в полярной ковалентной связи, является вычисление разница в электроотрицательности между двумя атомами:
\[Δ\chi = \chi_B − \chi_A. \nonumber \]
Чтобы предсказать полярность связей в Cl ₂ , HCl и NaCl, например, мы смотрим на электроотрицательность соответствующих атомов (таблица A2): $\chi_{Cl} = 3,16 $, $\chi_H = 2,20$ и $\chi_{Na} = 0,93$. $\ce{Cl2}$ должен быть неполярным, поскольку разность электроотрицательностей ($Δ\chi$) равна нулю; следовательно, два атома хлора поровну делят связывающие электроны. В NaCl $Δ\chi$ равно 2,23. Это высокое значение типично для ионного соединения ($Δ\chi ≥ ≈1,5$) и означает, что валентный электрон натрия полностью передан хлору с образованием ионов Na ⁺ и Cl ^—. Однако в HCl $Δ\chi$ составляет всего 0,96. Связывающие электроны сильнее притягиваются к более электроотрицательному атому хлора, поэтому распределение заряда равно 9{-}}\\
Н\; \; &-& Cl
\end{matrix} \nonumber \]
Помните, что электроотрицательность трудно измерить точно, и разные определения дают несколько разные числа. На практике полярность связи обычно оценивается, а не рассчитывается.
Полярность связи и ионный характер увеличиваются с увеличением разницы в электроотрицательности.
Как и энергия связи, электроотрицательность атома в некоторой степени зависит от его химического окружения. Поэтому маловероятно, что указанные электроотрицательности атома хлора в $\ce{NaCl}$, $\ce{Cl2}$, $\ce{ClF5}$ и $\ce{HClO4 }$ будет точно таким же.
Дипольные моменты
Асимметричное распределение заряда в полярном веществе, таком как $\ce{HCl}$, создает дипольный момент где $ Qr $ в метрах ($м$). обозначается греческой буквой мю ($\мю$). Дипольный момент определяется как произведение частичного заряда $Q$ на связанных атомах и расстояния $r$ между частичными зарядами:
\[ \mu=Qr \label{9.3.2} \ ]
где $Q$ измеряется в кулонах ($C$) и $r$ в метрах. Единицей дипольного момента является дебай (D): 9{-30}\; C\cdot m \label{9.7.3} \]
Когда молекула с дипольным моментом помещается в электрическое поле, она стремится ориентироваться в электрическом поле из-за асимметричного распределения заряда (рис. $\PageIndex {2}$).
Рисунок $\PageIndex{2}$: Молекулы, обладающие дипольным моментом, частично выравниваются с приложенным электрическим полем В отсутствие поля (а) молекулы $\ce{HCl}$случайно ориентированы . Когда приложено электрическое поле (b), молекулы стремятся выровняться с полем, так что положительный конец молекулярного диполя указывает на отрицательный конец и наоборот.
Мы можем измерить парциальные заряды атомов в такой молекуле, как $\ce{HCl}$, используя уравнение \ref{9.3.2}. Если бы связь в $\ce{HCl}$ была чисто ионной, электрон был бы перенесен от H к Cl, поэтому на атоме H был бы полный заряд +1, а на атоме Cl полный заряд -1. . Дипольный момент $\ce{HCl}$ составляет 1,109 Д, что определяется путем измерения степени его выравнивания в электрическом поле, а сообщаемое расстояние H-Cl в газовой фазе составляет 127,5 пм. Следовательно, заряд каждого атома равен 9.{-20}\;C \label{9.7.4} \end{align*} \]
Разделив это вычисленное значение на заряд одного электрона (1,6022 × 10 ⁻¹⁹ Кл), мы находим, что распределение электронов в \ (\ ce {HCl} \) асимметрично, и фактически оказывается, что на \ (\ ce {Cl} \) имеется суммарный отрицательный заряд около -0,18, что фактически соответствует примерно 0,18 e ^{. −} . Это, конечно, не означает, что на атоме $\ce{Cl}$ есть доля электрона, но что распределение вероятности электрона благоприятствует стороне атома Cl в молекуле примерно на это количество. 9{-}}\\
Н\; \; &-& Cl
\end{matrix} \)
Наши расчетные результаты согласуются с разницей электроотрицательностей водорода и хлора ($\chi_H = 2,20$ и $\chi_{Cl} = 3,16$) so
\[\chi_{Cl} — \chi_H = 0,96 \nonnumber \]
Это значение находится в пределах диапазона для полярных ковалентных связей. Мы указываем дипольный момент, написав стрелку над молекулой. Математически дипольные моменты являются векторами, и они обладают как величиной, так и направлением. Дипольный момент молекулы представляет собой векторную сумму диполей отдельных связей. В HCl, например, дипольный момент обозначается следующим образом:
Стрелка показывает направление потока электронов, указывая на более электроотрицательный атом.
Предупреждение о стрелках дипольного момента
Как показано на рисунке выше, мы изображаем дипольные моменты стрелкой с длиной, пропорциональной $μ$ и указывающей от положительного заряда к отрицательному заряду. Однако соглашение , противоположное , по-прежнему широко используется, особенно среди физиков.
Заряд атомов многих веществ в газовой фазе можно рассчитать, используя измеренные дипольные моменты и длины связей. На рисунке $\PageIndex{2}$ показан график зависимости процентного ионного характера от разницы в электроотрицательности связанных атомов для нескольких веществ. Согласно графику, связь в соединениях, таких как $NaCl_{(g)}$ и $CsF_{(g)}$, по своему характеру существенно менее 100% ионная. Однако по мере того, как газ конденсируется в твердое тело, диполь-дипольные взаимодействия между поляризованными частицами увеличивают разделение зарядов. Таким образом, в кристалле электрон переходит от металла к неметаллу, и эти вещества ведут себя как классические ионные соединения. Данные на рисунке $\PageIndex{2}$ показывают, что двухатомные частицы с разницей в электроотрицательности менее 1,5 имеют ионный характер менее чем на 50%, что согласуется с нашим более ранним описанием этих частиц как содержащих полярные ковалентные связи. Использование дипольных моментов для определения ионного характера полярной связи показано в примере $\PageIndex{1}$.
Рисунок $\PageIndex{2}$: График процента ионного характера связи, определенного на основе измеренных дипольных моментов, в зависимости от разницы в электроотрицательности связанных атомов. В газовой фазе даже CsF, имеющий максимально возможную разницу в электроотрицательности между атомами, не является на 100% ионным. Однако твердый CsF лучше всего рассматривать как 100% ионный из-за дополнительных электростатических взаимодействий в решетке.
Пример $\PageIndex{1}$: ионный характер в процентах
В газовой фазе NaCl имеет дипольный момент 90,001 D и расстояние Na–Cl 236,1 пм. Вычислите процент ионного характера в NaCl.
Дано: химических соединений, дипольный момент и межъядерное расстояние
Запрошено: процентов ионного характера
Стратегия:
1. Рассчитайте заряд каждого атома, используя данную информацию и уравнение . 2}\)
2. Найдите процент ионного характера по отношению фактического заряда к заряду одного электрона.
