Обозначения арматуры: Класс арматуры: современные и устаревшие маркировки

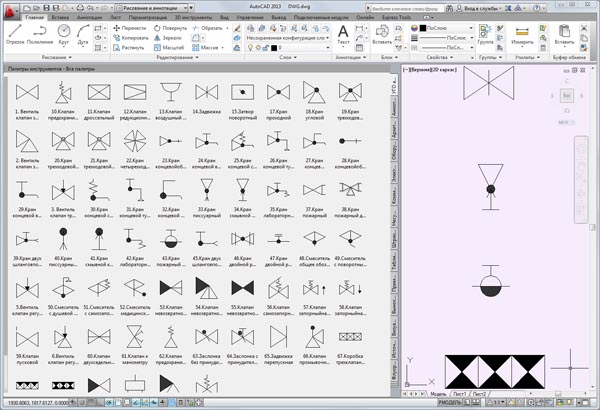

Условные обозначения и отличительная окраска арматуры

Система условных обозначений арматуры разработана Центральным конструкторским бюро арматуростроения (ЦКБА). До настоящего времени система условных обозначений арматуры не предусмотрена ГОСТом, но широко применяется на практике специализированными арматурными заводами. Знание условных обозначений и отличительной окраски арматуры позволяет быстро определять ее вид и материал, условия применения в трубопроводах и тем самым обеспечивает грамотное выполнение монтажных работ.

Условные обозначения промышленной трубопроводной арматуры состоят из цифровых и буквенных знаков. Например, 15с27нж1. Первые две цифры—15 являются номером, присвоенным данному виду арматуры; следующая за ними буква обозначает материал корпуса арматуры: с — сталь углеродистая, если лс—_: сталь легированная; нж—сталь нержавеющая; ч — чугун серый; б — латунь или бронза; вп — винипласт; п — пластмассы (кроме винипласта). Цифры после букв — 27 указывают порядковый номер (номер фигуры) данного вида арматуры по каталогу в зависимости от ее конструктивных особенностей. При наличии в этой характеристике трех цифр первая обозначает тип привода, а последние две — номер фигуры по каталогу. Буквы в конце условного обозначения указывают материал уплотнительных поверхностей: нж — нержавеющая сталь; латунь, бронза— бр; монельметалл — мн; баббит — бг, сормайт — ср; кожа — к; резина — р.

Римская цифра в конце условного обозначения — I указывает различные варианты конструктивного исполнения основного вида изделия, а также выполнение его из другого материала.

Для обозначения детали без вставных или наплавленных уплотнительных колец, т. е. с уплотнительными поверхностями, выполненными непосредственно на самом корпусе или затворе, ставят буквы «бк» (без колец). При наличии внутреннего покрытия арматуры материал покрытия указывается взамен условного обозначения материала уплотнительных поверхностей: гуммирование— гм;эмалирование — эм; освинцование — ев; футерование пластмассой — п.

Примеры условных обозначений арматуры:

шифр 11б9бк обозначает: 11 — кран для трубопроводов; б — корпус крана выполнен из латуни или бронзы; 9 — номер по каталогу; бк — уплотнительные поверхности выполнены непосредственно на самом корпусе, т. е. затвор без вставных колец.

шифр 15с916нж1 обозначает: 15—-вентиль; с — корпус из углеродистой стали; 9 — привод электрический; 16— конструкция по каталогу, нж — уплотнительные поверхности изготовлены из нержавеющей стали, 1 — вариант исполнения.

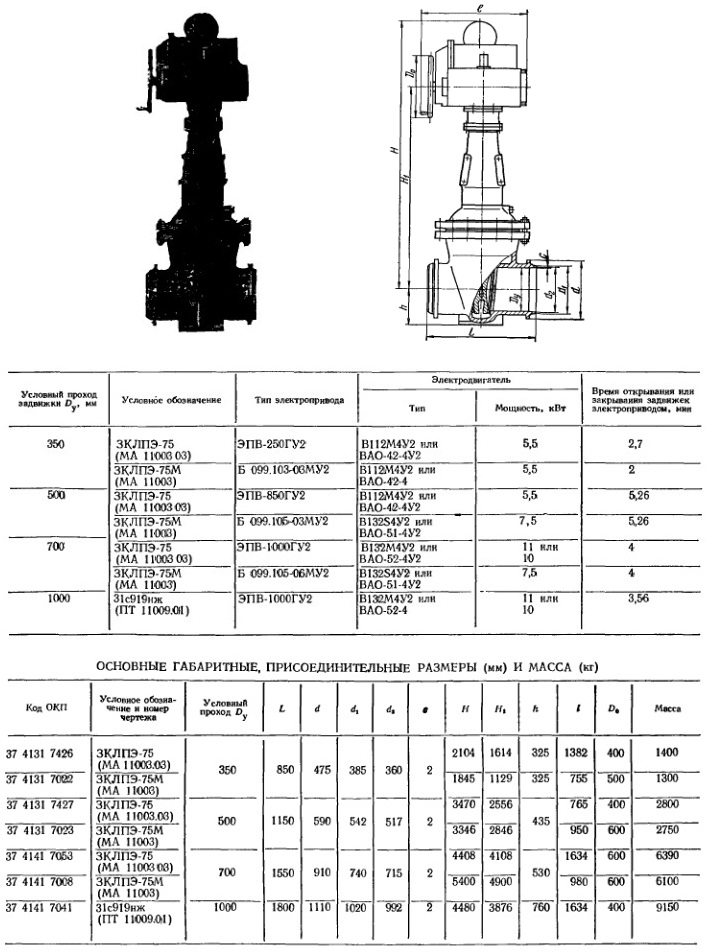

Условные обозначения арматуры, изготовляемой по документации Государственного проектного института нефтяного машиностроения, состоят из букв и, цифр, например ЗКЛ2-200-16. Буквы ЗКЛ обозначают тип арматуры — задвижка клиновая литая, цифра 2 — модификации данного изделия. Цифры, следующие за обозначением после дефиса, указывают: первая — 200 условный проход в мм; вторая —16 условное давление в кгс/см².

Отличительную окраску арматуры наносят, в зависимости от материала корпуса, на необработанные поверхности( на корпус, крышку, сальник) чугунной и стальной арматуры (кроме приводных устройств). Арматуру из стали углеродистой окрашивают в серый цвет, из легированной — в синий; с корпусом из кислотостойкой и нержавеющей — в голубой; из чугуна — в серый, из ковкого чугуна — в черный. Арматуру из цветных металлов и пластмасс не окрашивают.

В зависимости от материала уплотнительных деталей затвора устанавливают дополнительную отличительную окраску приводного устройства арматуры (маховика, рычага): если уплотнительное устройство изготовлено из бронзы или латуни, — окрашивают в красный цвет; сталь нержавеющая — в голубой; из алюминия —в алюминиевый; из баббита —в желтый; из кожи и резины —в коричневый. Арматуру, футерованную или имеющую внутреннее покрытие (кроме диафрагмы), дополнительно окрашивают: эмалированную — в красный; гуммированную —а зеленый; покрытую пластмассой — в синий.

1. Как условно обозначают трубопроводную арматуру?

2. Для чего необходимо условное обозначение арматуры?

3. Какую отличительную окраску используют для трубопроводной арматуры?

Все материалы раздела «Изделия» :

● Сортамент труб и область их применения

● Технические требования к стальным трубам

● Сортамент труб технологических трубопроводов по нормалям машиностроения

● Отводы крутоизогнутые и гнутые

● Фланцы

● Тройники, переходы и заглушки

● Опоры, подвески и опорные конструкции

● Компенсаторы

● Трубы и детали трубопроводов из цветных металлов и их сплавов

● Трубы и детали трубопроводов из чугуна и специальных сплавов

● Трубы и детали из пластмасс

● Трубы и детали из стекла, ситалла, фарфора, керамики, аитегмита и фанеры

● Трубы и детали гуммированные, биметаллические и с лакокрасочными покрытиями

● Трубы и детали футерованные и эмалированные

● Назначение, классификация и выбор арматуры

● Приводная и самодействующая арматура

● Условные обозначения и отличительная окраска арматуры

● Крепежные изделия, прокладочные и уплотнительные материалы

Маркировка запорной арматуры | условные обозначения трубопроводной арматуры — Armashop.

ua

2 ноября 2020

Маркировка трубопроводной и запорной арматуры содержит в себе основные технические параметры изделий. При помощи таблицы фигур трубопроводной арматуры можно правильно подобрать устройство для использования при монтаже и эксплуатировании в инженерных системах.

Популярное распространение получила таблица фигур ЦКБА — Центрального конструкторского бюро арматуростроения. Она содержит в себе цифровой и буквенный код основных характеристик трубопроводной арматуры.

По системе «ЦКБА» индекс устройства состоит из 5 элементов. Если в изделии нет привода, то маркировка включает 4 элемента (см. рис.)

Расшифровка маркировки задвижек

Приведем примеры расшифровки некоторых арматур. В маркировках используются кириллические буквы.

Что означает маркировка 30с41нж и 30с941нж?

• 30 — задвижка (тип трубопроводной арматуры по Таблице №1).
• с — материал корпуса углеродистая сталь по Таблице №2.
• 9 — с электроприводом (Таблица №3). В модели 30с41нж нет цифры «9», это означает, что она имеет ручной привод — маховик.
• 41 — порядковый номер и конструктивные особенности изделия согласно таблице ЦКБА.
• нж — уплотнение из нержавеющей стали согласно Таблицы №4.

Полная расшифровка задвижки 30ч39р

• 30 — задвижка.
• ч — корпус из чугуна.
• 39 — номер и конструкция изделия согласно таблице ЦКБА.
• р — резиновое уплотнение по Таблице 4.

В некоторых случаях в конце маркировки изделия прописывается цифра, которая указывает на разнообразные варианты конструктивного исполнения изделия, на выполнение его из другого материала, рабочую среду и т.д. Например: 11лс31п1 — кран шаровый из легированной стали с температурой рабочей среды до 200°С.

Таблицы фигур трубопроводной арматуры

Таблица 1. Условные обозначения типов арматуры

Таблица 2.

Обозначение материалов корпуса

Таблица 3.

Обозначение типов приводов

Таблица 4. Условное обозначение уплотнений

Устройства без вставных или наплавленных колец, то есть с уплотнительными поверхностями, выточенными прямо на корпусе или запорном элементе, обозначаются с буквами «бк» (без колец).

Таблица 5. Внутреннее покрытие корпуса

Таблица 6. Условные сокращения рабочей среды

Для трубопроводной арматуры с электроприводами во взрывозащищенном исполнении в конце условного обозначения добавляют букву «Б» (например, 30с941нжБ), а в тропическом исполнении — букву «Т» (30с941нжТ).

Вместе со стандартом ЦКБА могут использоваться другие маркировки, образованные из названия запорного устройства, например: КШ-16/50 — кран шаровый с рабочим давлением 16 бар и условным диаметром 50 мм. Также в коде может быть прописана буква, которая указывает на завод производитель.

Маркировка советской арматуры, которая используется в нефтеперерабатывающей и нефтедобывающей отрасли, состоит из букв и цифр. Буквы обозначают тип арматуры, цифры — характеристики изделия, например, ЗКЛ-200-16 — задвижка клиновая литая с диаметром Ду 200 мм и максимальным рабочим давленим 16 бар.

Поделиться

Твитнуть

Pinterest

Telegram

Viber

Поделится

Условные обозначения запорной арматуры

Первые две цифры обозначают тип запорной арматуры, с их значениями можно ознакомиться в этой таблице 1:

Одна или две цифры после букв — номер модели запорной арматуры. При наличии трёх цифр, первая цифра обозначает вид привода, а две следующие — номер модели арматуры. Со значениями видов приводов можно ознакомиться в таблице 2:

Последние буквы в названии арматуры — материал уплотнительных поверхностей, со значениями которых можно узнать в таблице 3:

Последние буквы могут также обозначать способ нанесения внутреннего покрытия корпуса, таблица 4:

Всегда в наличии широкий спектр Запорной арматуры от ведущих европейских и российских производителей. Прайс-лист на Запорную арматуру.

Если Вам необходима консультация специалиста, Вы можете обратиться к нам

по телефону:  +7(495) 783-76-54   или e—mail:  [email protected]

Как определить арматурные стержни?

🕑 Время чтения: 1 минута

Арматурный стержень или арматурная сталь, широко известная как арматура, представляет собой стальной стержень, который используется в каменных и бетонных конструкциях для усиления и укрепления бетона при растяжении. Как правило, все типы арматуры имеют более или менее одинаковый внешний вид, что затрудняет их различие. Это может привести к ненужной путанице, вероятному увеличению материальных затрат и задержке выполнения работ.

На арматуру наносятся различные маркировки, помогающие точно идентифицировать арматурный стержень. В этой статье обсуждается одна из наиболее популярных систем маркировки, предоставляющая информацию о составе и производстве арматуры.

Состав:

• Маркировка арматурного стержня (арматуры) ASTM
  • 1. Код производителя
  • 2. Цифровой код размера стержня
  • 3. Буквенный код типа стали
  • из 4. Марка сталь
• Часто задаваемые вопросы

Маркировка арматурных стержней ASTM

ASTM International, ранее известная как Американское общество испытаний и материалов, является организацией, которая разрабатывает технические стандарты для широкого спектра материалов, систем, продуктов и услуги и публикует то же самое. Он также опубликовал спецификации для арматурных стержней, которые были широко приняты в различных частях земного шара.

На каждом арматурном стержне нанесена серия маркировок. Эти отдельные маркировки раскрывают истинную идентичность слитка. Есть четыре основных символа маркировки.

ASTM Маркировка стержня

1. Код производителя

Первая маркировка идентифицирует завод-изготовитель и/или производителя арматурного стержня. Это либо алфавит, либо символ, заранее заданный производителем.

2. Цифровой код размера прутка

Цифровой код, указывающий размер прутка, выражается в стандартном номере обозначения прутка. Номер стандартного обозначения стержня указывает число восьмых дюйма от номинального диаметра стержня до размера 8. Например, стержень с номером обозначения 4 имеет такую ​​же массу на фут, что и обычный стержень 4/8 дюйма (0,500 дюймов) в диаметре.

Стержень с номером обозначения 9 имеет такой же вес на фут, что и 1-дюймовый квадратный стержень. Размеры 10, 11, 14 имеют такой же вес на фут, что и 1-дюймовый квадратный стержень, тогда как размер 18 имеет тот же вес на фут, что и 2-дюймовый квадрат. В приведенной ниже таблице дается четкая интерпретация того же самого.

Номер обозначения стержня (Размер стержня)	Метрический обозначение номер	1	4 диаметр 6мин. 0048 in inches ( excluding deformations)	Nominal Mass (kg/m)	Nominal Diameter (mm)
3	10	0.375	0.560	9.5
4	13	0.500	0.994	12.7
5	16	0.625	1.552	15.9
6	19	0.750	2.235	19. 1
7	22	0.875	3.042	22.2
8	25	1.00	3.973	25.4
9	29	1.128	5.059	28.7
10	32	1.270	6.404	32.3
11	36	1.410	7.907	35.8
14	43	1. 693	11.380	43.0
18	57	2.257	20.240	57.3

Размер прутка

3. Буквенный код типа стали

Третий символ, то есть буква, относится к типу стали. Пять алфавитов обозначают пять различных типов стали, каждый из которых имеет спецификацию ASTM. Это так:

3.1. S

S обозначает стальную заготовку и имеет издание спецификации ASTM под названием A615-81 «Стандартные спецификации для деформированных и плоских стальных стержней для армирования бетона».

 3.2. I

I обозначает рельсовую сталь и имеет издание спецификации ASTM под названием A616-79 «Стандартные технические условия для деформированных и плоских стержней из рельсовой стали для армирования бетона».

 3.3. A

A обозначает осевую сталь и имеет издание спецификации ASTM под названием A617-79. «Стандартная спецификация для стальных деформированных и плоских стержней оси для армирования бетона».

 3.4. W

W обозначает низколегированную сталь и имеет издание спецификации ASTM под названием A706-80 «Стандартные технические условия на деформированные стержни из низколегированной стали для армирования бетона».

Типы и марки стали

4. Марка стали

Четвертая маркировка (или отсутствие маркировки) обозначает марку стали прутка. Марка подчеркивает прочность стержня на растяжение в фунтах на квадратный дюйм. Маркировка представляет класс, указанный ниже:

1. 40 или без маркировки: класс 40

2. 60 или 4: 60 -й класс (показатель 420)

3. 70 или 5: класс 75 (показатель 520)

4. 80: класс 80

5. 100                               : класс 100

6. 120                               : класс 120 Оно меньше по размеру, чем два основных ребра и располагается между ними. Одна линия соответствует 60-му классу, две линии — 70-му классу, ни одна линия — 40-му классу.

Система маркировки линий уклона

Единственная возможная вариация в системе заключается в том, что ориентация идентификационных меток стержня может быть изменена на 90 градусов, чтобы они читались горизонтально.

Часто задаваемые вопросы

Что такое арматура?

Арматура, также известная как арматурный стержень или арматурная сталь, представляет собой стальной стержень, который используется в армированной кладке и железобетонных конструкциях для удерживания и укрепления бетона при растяжении.

Почему важна система маркировки арматуры?

Система маркировки арматуры может предотвратить ненужную путаницу, вероятное увеличение материальных затрат и задержку выполнения работ

Сколько маркировок имеется в системе маркировки арматуры ASTM?

В системе маркировки арматуры ASTM имеется четыре маркировки.

ПОДРОБНЕЕ: Что такое арматура? Типы и марки стальной арматуры

Что такое арматура? Типы и размер стальной арматуры

Арматура (кратко для арматурного стержня), известная в массе как арматурная сталь или арматурная сталь[1], может представлять собой стальной стержень или работу из стальной проволоки, используемую в качестве устройства давления в укрепленном бетоне и укрепленном камне. рабочие структуры, чтобы укрепить и помочь бетону под давлением. Бетон тверд при сжатии, но обладает бессильной пластичностью. Арматура существенно повышает пластичность конструкции. Поверхность арматурного стержня регулярно «искажается» ребрами, опорами или промежутками, чтобы продвигаться все лучше и лучше; чем выше, тем сильнее улучшенное»>более сильное сцепление с бетоном и снижается вероятность проскальзывания.

Самым распространенным видом арматуры является углеродистая сталь, обычно состоящая из горячекатаных круглых стержней с искривленной конструкцией. Другие быстродоступные виды включают в себя нержавеющую сталь и композитные стержни из стекловолокна, углеродного волокна или базальтового волокна. Стальные усиливающие стержни также могут быть покрыты эпоксидной смолой, предназначенной для защиты от воздействия эрозии, как правило, в условиях соленой воды, но также могут быть разработаны на основе прибывающих разработок. Бамбук оказался разумным вариантом для укрепления стали в бетонных конструкциях.[2][3] Эти взаимозаменяемые сорта, как правило, более дорогие или могут иметь меньшие механические свойства и, таким образом, более регулярно используются в развитии прочности, где их физические характеристики удовлетворяют особым требованиям к исполнению, которые не дает углеродистая сталь. Сталь и бетон имеют сравнительные коэффициенты теплового расширения,[4] поэтому бетонная вспомогательная часть, укрепленная сталью, будет испытывать незначительное дифференциальное давление при изменении температуры.

Разнообразие размеров и сортов арматуры в разных странах:

Размер США:

Размеры стержней в США/Британской системе допускают расстояние в поперечнике в единицах от 1/8 дюйма (3,2 мм) для стержней размеров от № 2 до № 8, так что № 8 = 8⁄8 дюйма = 1 дюйм (25 мм) расстояния в поперечнике. Зона поперечного сечения, определяемая как πr², составляет (размер бруска/9,027)², что приблизительно равно (размер бруска/9)² квадратных дюймов. Для иллюстрации область № 8 стержня составляет (8/9)² = 0,79 квадратных дюйма. Размеры стержней больше 8 берут после того, как 1⁄8-дюймовые неправильно запускают шоу и пропускают размеры 12–13 и 15–17 из-за поддающейся проверке традиции. На ранних этапах разработки бетона стержни размером 1 дюйм и больше были как бы доступны в виде квадратных сегментов, а при расширенной организации витые круглые стержни стали доступны примерно через 1957[19] промышленность изготовила их, чтобы обеспечить область поперечного сечения, сравнимую со стандартными размерами квадратных стержней, которые когда-то использовались в прошлом. Ширина сопоставимой огромной органайзерной круглой формы регулируется с точностью до 1/8 дюйма, чтобы обеспечить меру полосы. Для иллюстрации, полоса № 9 включает площадь поперечного сечения 1,00 кв. дюйма (6,5 см2) и, следовательно, ширину 1,128 дюйма (28,7 мм). Размеры № 10, № 11, № 14 и № 18 сравниваются с квадратными стержнями размером 1 1/8 дюйма, 1 1/4, 1 1/2 и 2 дюйма соответственно.[20] Эта оценка особенно повлияла на арматурный стержень № 14; по расстоянию это будет # 13,5. Размеры менее 3 больше не признаются стандартными размерами. Чаще всего они изготавливаются из простой круглой недеформированной стали, но могут быть и деформированными. Размеры меньше #3 обычно упоминаются как «проволока», а не «пруток», и обозначаются либо их предполагаемым расстоянием поперек, либо номером калибра проволоки. Стержни № 2 часто небрежно называют «карандашным столбом», поскольку они имеют примерно ту же оценку, что и карандаш.

Когда арматурный стержень, измеренный в США/Британской системе, используется в предприятиях с метрическими единицами измерения, идентичный метрический размер обычно указывается как предполагаемое расстояние поперек, скорректированное с точностью до миллиметра. Они не считаются стандартными размерами метрик, и поэтому на них регулярно ссылаются как на деликатное преобразование или оценку «деликатной метрики». Система оценки стержней в США и Британии признает использование настоящих метрических размеров стержней (в частности, № 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60), которые демонстрируют предполагаемое расстояние стержня в миллиметрах. , как определение «меры обмена». Замена подлинной метрической оценки на американскую/имперскую оценку называется трудным изменением и время от времени происходит при использовании физически различных измеренных баров. В этой структуре нет фрагментарных размеров стержней. Изображение «#» в этой рамке показывает знак числа, и, следовательно, «# 6» воспринимается как «число шесть». Использование знака «#» является стандартным для размеров США, как бы то ни было, «Нет». в некоторых случаях используется instep.

Канадские размеры:

Обозначения метрических стержней представляют номинальный диаметр стержня в миллиметрах, округленный до ближайших 5 мм.

Европейские размеры:

Метрические обозначения стержней представляют номинальный диаметр стержней в миллиметрах. Предпочтительные размеры стержней в Европе указаны в соответствии с таблицей 6 стандарта EN 10080, ^[21] , хотя различные национальные стандарты все еще остаются в силе (например, BS 4449 в Соединенном Королевстве). В Швейцарии некоторые размеры отличаются от европейских стандартов.

Австралийские размеры:

Арматура для использования в бетонных конструкциях соответствует требованиям австралийских стандартов AS3600-2009 (Бетонные конструкции) и AS/NZS4671-2001 (Стальная арматура для бетона). Существуют и другие стандарты, применимые к испытаниям, сварке и цинкованию.

Обозначение арматуры определено в AS/NZS4671-2001 с использованием следующих форматов:

Форма/ сечение

D- деформированный ребристый стержень, R- круглый/гладкий стержень, I- деформированный стержень с зазубринами

Класс пластичности

L- Низкая пластичность, N- Нормальная пластичность, E- Сейсмическая (землетрясение)

Стандартные сорта (MPA)

250N, 300E, 500L, 500N, 500E 6. представляет собой деформированный стержень, прочность 500 МПа, нормальную пластичность и номинальный диаметр 12 мм, также известный как «N12»

. ), «RW» (холоднотянутая ребристая проволока) или «W» (холоднотянутая круглая проволока), поскольку по форме можно определить предел текучести и класс пластичности. Например, вся коммерчески доступная проволока имеет предел текучести 500 МПа и низкую пластичность, а круглые прутки имеют предел текучести 250 МПа и нормальную пластичность.

Новая Зеландия Размер:

Арматура для использования в бетонных конструкциях соответствует требованиям AS/NZS4671-2001 (Стальная арматура для бетона). Существуют и другие стандарты, применимые к испытаниям, сварке и цинкованию.

‘ Арматурный стальной стержень марок 300 и 500, класс E

Индия Размер:

Арматура доступна в следующих классах согласно IS:1786-2008 FE 415/FE 415D/FE 4105D/FE 4105D 500D/FE 500S/FE 550, FE550D, FE 600. Арматурные стержни закаляются водой под высоким давлением, так что внешняя поверхность затвердевает, а внутренний стержень остается мягким. Арматурные стержни ребристые, чтобы бетон мог иметь лучшее сцепление. Прибрежные регионы используют оцинкованную арматуру для продления срока службы. Размеры арматуры BIS составляют 10, 12, 16, 20, 25, 28, 32, 36, 40 и 50 миллиметров.

Марки:

Арматура доступна в марках и спецификациях, которые различаются по пределу текучести, предельному пределу прочности, химическому составу и проценту удлинения.

Использование класса само по себе указывает только на минимально допустимый предел текучести, и его следует использовать в контексте спецификации материала, чтобы полностью описать требования к арматуре. Спецификации материалов устанавливают требования к сортам, а также дополнительные свойства, такие как химический состав, минимальное удлинение, физические допуски и т. д. Изготовленная арматура должна превышать минимальный предел текучести для сорта и любые другие требования к материалам при проверке и испытаниях.

В США обозначение марки соответствует минимальному пределу текучести стержня в тысячах фунтов на квадратный дюйм (1000 фунтов на квадратный дюйм), например, арматура класса 60 имеет минимальный предел текучести 60 тысяч фунтов на квадратный дюйм. Арматура чаще всего изготавливается марок 40, 60 и 75, а более прочные легкодоступные марки 80, 100, 120 и 150. Марка 60 (420 МПа) является наиболее широко используемой маркой арматуры в современном строительстве в США. Исторические оценки включают 30, 33, 35, 36, 50 и 55, которые сегодня не используются.

Некоторые марки изготавливаются только для стержней определенных размеров, например, в соответствии с ASTM A615, марка 40 (280 МПа) предоставляется только для стержней с размерами от 3 до 6 в США (мягкие метрические размеры от 10 до 19).). Иногда ограничения на доступные сорта материалов для конкретных размеров прутков связаны с используемым производственным процессом, а также с наличием используемого сырья контролируемого качества.

Спецификации некоторых материалов охватывают несколько марок, и в таких случаях необходимо указывать как спецификацию материала, так и марку. Марки арматуры обычно указываются в инженерной документации, даже если в спецификации материала нет других вариантов марки, чтобы избежать путаницы и потенциальных проблем с качеством, которые могут возникнуть при замене материала. Обратите внимание, что «Гр.» это общепринятая инженерная аббревиатура для «класса» с вариациями заглавных букв и использованием точки. ^[25]

В некоторых случаях, таких как проектирование сейсмостойких и взрывостойких конструкций, где ожидается поведение после текучести, важно иметь возможность прогнозировать и контролировать такие свойства, как максимальный предел текучести и минимальный коэффициент прочности на растяжение дать силу. ASTM A706 гр. 60 является примером спецификации материала с контролируемым диапазоном свойств, который имеет минимальный предел текучести 60 тысяч фунтов на квадратный дюйм (420 МПа), максимальный предел текучести 78 тысяч фунтов на квадратный дюйм (540 МПа), минимальный предел прочности на растяжение 80 тысяч фунтов на квадратный дюйм (550 МПа) и не менее В 1,25 раза больше фактического предела текучести, а требования к минимальному удлинению зависят от размера стержня.

В странах, где используется метрическая система, обозначение класса обычно представляет собой предел текучести в мегапаскалях МПа, например  класс 400  (аналогично классу 60 в США, однако метрический класс 420 на самом деле является точной заменой класса в США).

Общие спецификации США, опубликованные ACI и ASTM:

• Американский институт бетона: «ACI 318-14 Строительные нормы и правила, требования к конструкционному бетону и комментарии», ISBN 978-0-87031-930-3 (2014)
• ASTM A82: Спецификация на простую стальную проволоку для армирования бетона
• ASTM A184/A184M: Спецификация на изготовленные маты из деформированной стали для армирования бетона
• ASTM A185: Спецификация на сварную плоскую стальную проволоку для армирования бетона для деформированной стальной проволоки для армирования бетона
• ASTM A497: Спецификация для сварной сетки из деформированной стальной проволоки для армирования бетона
• ASTM A615/A615M: деформированные и гладкие стержни из углеродистой стали для армирования бетона
• ASTM A616/A616M: Спецификация на стальные деформированные и плоские стержни для армирования бетона
• ASTM A617/A617M: Спецификация на деформированные и плоские стержни из осевой стали для армирования бетона
• ASTM A706/A706M: Деформированная сталь и простые стержни для армирования бетона
• ASTM A722/A722M: Стандартные технические условия для высокопрочных стальных стержней для предварительно напряженного бетона
• ASTM A767/A767M: Технические условия для оцинкованных (оцинкованных) стальных стержней для армирования бетона
• ASTM A775/A775M: Спецификация для стальных арматурных стержней с эпоксидным покрытием
• ASTM A934/A934M: Спецификация для сборных стальных арматурных стержней с эпоксидным покрытием
• ASTM A955: Деформированные и плоские стержни из нержавеющей стали для армирования бетона используется при определении испытаний на магнитную проницаемость)
• ASTM A996: деформированные стальные стержни из рельсовой и осевой стали для армирования бетона
• ASTM A1035: стандартные технические условия для деформированных и гладких, низкоуглеродистых, хромистых стальных стержней для армирования бетона

Обозначения маркировки ASTM:

• S-образная заготовка A615
• I-образный рельс A616 («Стандартные технические условия ASTM A616 / A616M — 96a для деформированных и плоских рельсовых стальных стержней для армирования бетона (отменено в 1999 г. )». по А996)». Astm.org. Проверено 24 августа 2012 г.)
• A Axle A617 «Стандартные технические условия ASTM A617 / A617M — 96a для стальных деформированных и плоских стержней оси для армирования бетона (отменено в 1999 г., заменено A996)». Astm.org. Проверено 24 августа 2012 г.)
• ‘W’ Низколегированный — A706

Исторически сложилось так, что в Европе арматура состоит из материала из мягкой стали с пределом текучести примерно 250 МПа (36 фунтов на квадратный дюйм). Современная арматура состоит из высокопрочной стали с пределом текучести, как правило, 500 МПа (72,5 фунта на кв. дюйм). Арматура может поставляться с различными классами пластичности. Более пластичная сталь способна поглощать значительно больше энергии при деформации — поведение, которое противостоит силам землетрясения и используется в конструкции. Эти ковкие стали с высоким пределом текучести обычно производятся с использованием процесса TEMPCORE, ^[26]  способ термомеханической обработки. Изготовление арматурной стали путем повторного проката готовых изделий (например, листов или рельсов) не допускается. ^[27]  В отличие от конструкционной стали, марки арматурной стали еще не унифицированы по всей Европе, и в каждой стране действуют свои национальные стандарты. Однако существует некоторая стандартизация спецификаций и методов испытаний в соответствии с EN 10080 и EN ISO 15630:

• BS EN 10080: Сталь для армирования бетона. Свариваемая арматурная сталь. Общий. (2005)
• BS 4449: Сталь для армирования бетона. Свариваемая арматурная сталь. Пруток, катушка и отловленный продукт. Технические характеристики. (2005/2009)
• BS 4482: Стальная проволока для армирования бетонных изделий. Спецификация (2005 г.)
• BS 4483: Стальная ткань для армирования бетона. Спецификация (2005 г.)
• BS 6744: Стержни из нержавеющей стали для армирования и использования в бетоне. Требования и методы испытаний. (2001/2009)
• DIN 488-1: Арматурная сталь – Часть 1: Марки, свойства, маркировка (2009 г. ))
• DIN 488-2: Арматурная сталь – Часть 2: Арматурная сталь (2009 г.)
• DIN 488-3: Арматурная сталь – Часть 3: Арматурная сталь в бухтах, стальная проволока (2009 г.)
• DIN 488-4: Арматурная сталь – Часть 4: Сварная ткань (2009 г.)
• DIN 488-5: Арматурная сталь – Часть 5: Решетчатые балки (2009 г.)
• DIN 488-6: Арматурная сталь – Часть 6: Оценка соответствия (2010 г.)
• BS EN ISO 15630-1: Сталь для армирования и предварительного напряжения бетона. Методы испытаний. Арматурные стержни, катанка и проволока. (2010)
• BS EN ISO 15630-2: Сталь для армирования и предварительного напряжения бетона. Методы испытаний. Сварная ткань. (2010)

Арматура из нержавеющей стали в строительстве

Нержавеющая сталь название, данное группе коррозионно-стойких стальных сплавов, содержащих не менее 10,5% хрома. Когда мы говорим «нержавеющая сталь», это не просто относится к одному типу материала. Но это будет относиться к группе коррозионностойких высоколегированных сталей. Этот тип отличается от нелегированной стали, которая не проявляет коррозии и образования ржавчины, заметных в нормальных условиях окружающей среды.

Арматура из нержавеющей стали (арматура)

Для облегчения защиты от коррозии арматура из нержавеющей стали не нуждается в помощи бетона. Применение нержавеющей стали является простым решением, когда бетонные элементы подвергаются проникновению хлоридов либо из морской среды, либо из-за противогололедных солей.

Нержавеющая сталь может использоваться при проектировании долговечных зданий, таких как памятники и храмы, в местах, где оборудование очень чувствительно к магнитным полям. Это избавит от необходимости магнитного армирования.

Коррозионная стойкость арматуры из нержавеющей стали

Чтобы пройти основную реакцию, упомянутую выше, т. е. коррозию, необходимо иметь минимальную концентрацию стали на определенном разрешающем элементе, а также наличие окислителя в окружающей среде (кислород). ). Это приведет к пассивации поверхности.

Пассивность можно определить как состояние, вызывающее сильное ингибирование реакции, включающей растворение железа после образования положительного слоя на поверхности. Хром — это особый тип элемента, который склонен к пассивации.

Самообразующийся слой оксида хрома защищает материал от коррозии. Когда этот защитный слой повреждается, металл начинает самовосстанавливаться под действием кислорода. Это свойство стали приобретается в процессе легирования. Общая коррозия будет снижаться в средах, способствующих коррозии, что противоречит содержанию хрома. Это показано на рисунке-2.

Пассивность, вызванная присутствием хрома в стали, зависит от агрессивного агента. Содержание хрома в воде и в атмосфере должно быть не менее 12 % по массе.

Хром. азот и молибден являются тремя важными элементами, которые связаны с точечной коррозией. В кислой среде никель поможет повысить коррозионную стойкость.

Различные типы нержавеющей стали, используемые в строительстве

Вышеупомянутые сплавы при изменении их соответствующего состава будут влиять на структуру и другие свойства стали, помимо механических, физических и коррозионных свойств.
Следовательно, члены семейства нержавеющей стали помещаются в группы, которые будут иметь одинаковые металлургические группы. Это:

1. Ферритовый
2. Аустенитная сталь
3. Мартенситный
4. Ферритно-аустенитный (дуплексный)

Эти сплавы используются в качестве армирующей стали в бетоне благодаря следующим факторам:

Более высокая коррозионная стойкость
Повышенная коррозионная стойкость в среде, содержащей хлориды: Увеличение содержания сплава увеличивает стоимость материала. Следовательно, выбор типа стали с содержанием легирующего элемента должен быть выбран таким образом, чтобы он имел:

• Достаточные механические свойства
• Достаточная коррозионная стойкость
• Достаточная свариваемость

Как определить стержни из нержавеющей стали

Указание стальных стержней или SSR будет состоять из трех шагов:

1. Определение места для указания SSR
2. Определите обозначение для указания SSR
3. Как указать SSR

Большинство проектов по бетонному строительству, осуществляемых сегодня, требуют отчета о долговечности. Это будет включать определение вероятности карбонизации и степени проникновения хлоридов.

При сроке службы более 50 лет необходимо выполнить прогнозное моделирование конструкций.

Обозначение арматуры в строительстве

Обозначение арматуры дается на основе критического порогового уровня содержания хлоридов (CCTL). Это уровень, при котором хлориды будут проходить через бетон в процессе диффузии и инициировать стальной арматурный стержень. Это в конечном итоге достигнет концентрации, достаточной для облегчения точечной коррозии основного металла.

Обычно используемое значение сопротивления арматуры из углеродистой стали составляет 0,4% хлоридов по массе цемента. Нержавеющая сталь приобретает коррозионную стойкость порядка одной величины или выше.

Прогнозное моделирование проникновения хлоридов осуществляется проектировщиками, чтобы понять, когда возникает необходимость замены стержня из углеродистой стали и арматуры из нержавеющей стали. Это также определяет, при каком уровне коррозионной стойкости нержавеющая сталь должна иметь расчетный срок службы.

Стандарты для арматуры из нержавеющей стали

Сегодня во всем мире существует два основных кодекса и стандарта, которые включают SSR. Они:

• Британский стандарт BS6744

• Американский стандарт ASTM A955

Фундаментальное различие между кодами заключается в том, что профили и сорта будут соответствовать соответствующим стандартам для углеродистой стали.
