Строительство крупного объекта подразумевает доставку материалов большими партиями для армирования бетонных конструкций. Как определить соответствие товара, правильность выполнения заявки? Предприятия следуют требованиям ГОСТов по контролю качества. Маркировка арматуры производится после проведения испытаний образцов партии.

Оглавление:

1. Нюансы обозначений
2. Разновидности и методы нанесения
3. Примеры расшифровки

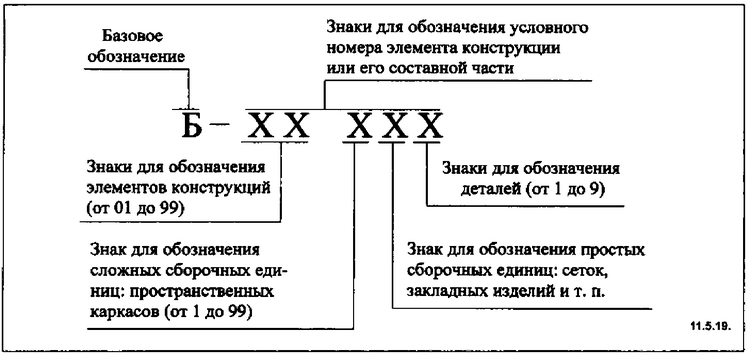

Содержание маркировки

Описание характеристик продукции на упаковке или поверхности необходимы для исключения ошибок при выполнении работ, контроле применения, соответствия проектной документации.

Маркировка содержит информацию:

• Предприятие-изготовитель.
• Класс проката.
• Другие данные, на усмотрение производителя, заказчика.

Виды обозначений, способ нанесения

Сокращение, шифрование информации:

1. Цифровое, буквенное.

• Клеймо класса арматуры расположено по одной линии, обозначение завода-изготовителя – на любых свободных участках с промежутком 5 и более ребер.
• Обозначение предприятия: аббревиатура, номер (ГОСТ 34028-2016), наименование, товарный знак.
• Повторение маркировки через 180 см, не более.
• Индивидуальный рисунок рифления, другие отличительные особенности, определяющие производителя, наличие товарного знака, допускают отсутствие обозначения завода.
• Примеры клейм Челябинского металлургического комбината:

2. Изменение геометрии, наклона:

• Шифр класса начинается с одного измененного выступа, предприятия-изготовителя – с двух, заканчивается одним ребром.
• Количество правильных выступов между измененными определяет номер производителя, класс. Обозначение десятков, единиц заканчивается двумя наклонными, утолщенными ребрами.

Сокращенная таблица обозначения предприятий:

3. Допускается маркировать нанесением краски, лака определенного цвета. Выполняется по согласованию с заказчиком для обозначения класса проката. Особенности:

• Ширина полосы ЛКМ: ≈ 200 мм.
• Отступ от концов не более 50 см.

4. Сочетания предыдущих пунктов.

Как маркируют:

1. Нанесение на поверхность продукции:

• Ручное.
• Машинное.
• Электрографирование.

2. Маркируют ярлыки из водостойкого материала. На бухту или связку навешивается 1 бирка.

Расшифровка арматуры по классам

Первая буква обозначения класса – способ производства:

• «А» – горячекатанный прокат.
• «В» – холоднодеформированный.
• Ат – горячекатанная, термоупрочненная арматура.

Числовое значение после литеры – минимальный показатель нагрузки на растяжение без возникновения пластических деформаций.

После цифр указываются дополнительные технические характеристики:

• «С» – допустимо применение сварки всех видов.
• Пластичность повышенная «Н», высокая – «Е».
• «К» – оцинкованный, гальванизированный, способный противостоять коррозии.
• «У» – сохранение прочности при циклических нагрузках.
• «Р» – противостояние изменениям прочностных свойств под воздействием растягивающих напряжений.

Пример расшифровки: А500С – горячекатанная, свариваемая, предел текучести 500 Н/мм².

Условные обозначения сортового проката

Маркировка содержит сведения об изделии.

1. Назначение:

• Для фундамента, монолитного строительства, других видов работ на ненапрягаемых участках: А240 ~ А600.
• Сортовой прокат для конструкций, работающих на растяжение (пролеты, балки): Аn600 ~ А1000.

2. Форма сечения. Арматура бывает рифленой и гладкой. А400 ~ А1000 – периодический профиль, А240 – гладкий.

3. Конфигурация сечения – с одно-, двух-, трех-, четырехсторонним расположением ребер (1ф ~ 4ф).

4. Форма выпуска. Строительная арматура А240 ~ А600n поставляется в мотках, прутках. Изготовление А800, А1000 в бухтах не допускается.

5. Протяженность одной партии:

• Прутья мерной (МД), немерной (НД) длины.
• Смешанная протяженность (МД1).
• Мотки.

6. Процентный допуск отклонений массы 1 метра профилированной продукции: ОМ1, ОМ2.

Примеры расшифровки:

1. Пруток 1ф-НД-12-9000-ОМ1-А600:

• Рифленая арматура. Конфигурация 1ф.
• Немерной длины.
• Диаметр – 12 мм
• Длина прута – 9 м.
• Допуск отклонения массы 1 метра – ОМ1.
• Класс – А600.

2. Моток Зф-10-ОМ2-А500СН:

• Рифленый сортовой прокат. Форма сечения – 3ф.
• Диаметр – 10 мм.
• Отклонения по массе – ОМ2
• Класс – А500, свариваемость, повышенная пластичность.

Предприятия обязаны маркировать изделия. Отсутствие описания – отступление от требований ГОСТа.

Специальные обозначения строительной арматуры

Металлопрокат → Статьи → Специальные обозначения строительной арматуры

Современное производство строительной арматуры происходит по схеме, указанной в государственном стандарте ГОСТ 5781. В нем же указывается классификация арматуры, которая различается по трем принципам: по технологии изготовления, по назначению и по типам профиля.

Округлый стержень с нанесенными поперечными выступами по линии винта и двумя продольными ребрами – это круглая арматура. Не имеет выступов арматура гладкая. На арматуру периодического профиля на стержни наносится рифление (под углом к его оси). Обозначение строительной арматуры зависит от физических и механических параметров материала. Здесь стоит учитывать классы арматуры, поскольку каждый класс сделан из стали, имеющей ряд особенностей. Марки арматуры могут дополнять индексы, соответствующие каким-то свойствам материала:

• «с» — арматура предназначена специально для сварки;
• «т» — прочная термически;
• «в» — арматура, упрочненная вытяжкой;
• «к» — арматура, имеющая антикоррозийные свойства.

Как регламентирует ГОСТ, качество строительной арматуры зависит от следующих положений:

• устойчивости металла к коррозии;
• пластичности и высокой прочности;
• степени сцепления с бетоном;
• жесткости;
• минимальной распорности в железобетонных изделиях.

Обозначения строительной арматуры дают возможность понять, какой тип арматуры приемлемо применять в той или иной ситуации. На современном этапе специалисты разделяют строительную арматуру по нескольким критериям:

• сварная и вязаная арматура — по способу монтажа;
• по методу производства ее делят на проволочную, катанную и стержневую арматуру;
• по функциям арматура бывает ненапрягаемой и напрягаемой;
• по назначению: распределительная, монтажная, рабочая;
• по материалу производства арматура делится на стальную и неметаллическую.
• относительно типа профиля арматуру делят на гладкую, рифленую и круглую.

Арматурные стали, созданные в полном соответствии с ГОСТ 5781, характеризуются такими механическими и физическими параметрам, которые  теснейшим образом связаны с их химическим составом. Углеродистые стали, легированные марганцем и кремнием – основной материал, используемый для создания качественного арматурного профиля. В зависимости от того, какого вида сталь использована в производстве арматуры, применяется специальное обозначение арматуры строительной.

А500С – это класс арматуры, которая сваривается при помощи электросварки. Об этом говорит индекс «С» в конце обозначения. Этот класс характеризуется меньшим содержанием легирующих компонентов, нежели в арматуре, изготовленной из стали 35 ГС. Особенности арматуры этого типа – высокая степень пластичности и прочности, отсутствие разрушений в сварных соединениях, которое позволяет сэкономить на стали при производстве, а также низкая себестоимость при изготовлении материала.

Приобрести любой тип металлической арматуры по выгодной цене вы можете в компании «Металлосервис». Наши менеджеры проконсультируют вас для предоставления всей необходимой информации касательно классов и обозначений арматуры.

US Common Bar Марки

Common Bar Марки

ASTM A615

ASTM A706

ASTM A1035

Обозначения марок арматурного стержня

В Соединенных Штатах размеры и обозначения марок стержней из углеродистой (или «мягкой») стали, используемых для армирования бетона, устанавливаются ASTM International. Помимо низкоуглеродистой стали, арматура также производится из нержавеющей стали и других специальных сплавов. Спецификации стержней ASTM включают стержни из углеродистой стали с эпоксидным и/или цинковым покрытием, используемым для защиты от коррозии.

Арматура доступна в марках и спецификациях, которые различаются по пределу текучести, прочности на растяжение, химическому составу и проценту удлинения.

Обозначение класса соответствует минимальному пределу текучести стержня в тысячах фунтов на квадратный дюйм (1000 фунтов на квадратный дюйм), например, арматурный стержень класса 60 имеет минимальный предел текучести 60 тысяч фунтов на квадратный дюйм. Арматура обычно изготавливается марок 40, 60, 75, 80 и 100.

Текущие спецификации стержней ASTM включают:

ASTM A615/A615M: Деформированные и гладкие стержни из углеродистой стали для армирования бетона

ATM 907024 ASTM 907024 ASTM A706M: Деформированные и гладкие стержни из низколегированной стали для армирования бетона

ASTM A767/A767M: Zinc-Coated (Galvanized) Steel Bars for Concrete Reinforcement

ASTM A775/A775M: for Epoxy-Coated Reinforcing Steel Bars

ASTM A934/A934M: Epoxy-Coated Prefabricated Steel Арматурные стержни

ASTM A955/A995M: Деформированные и гладкие стержни из нержавеющей стали для армирования бетона0008

ASTM A1035/A1035M: Деформированные и гладкие, низкоуглеродистые, хромированные стальные стержни для армирования бетона

Ссылки по теме:

• Веб-сайт CRSI
• Веб-сайт ASTM

Что такое арматура? Типы и размер стальной арматуры

Арматура (кратко для арматурного стержня), известная в массе как арматурная сталь или арматурная сталь,[1] может представлять собой стальной стержень или работу из стальной проволоки, используемую в качестве устройства давления в укрепленном бетоне и укрепленном камне. рабочие структуры, чтобы укрепить и помочь бетону под давлением. Бетон тверд при сжатии, но обладает бессильной пластичностью. Арматура существенно повышает пластичность конструкции. Поверхность арматурного стержня регулярно «искажается» ребрами, опорами или промежутками, чтобы продвигаться все лучше и лучше; чем выше, тем сильнее улучшенное»>более сильное сцепление с бетоном и снижается вероятность проскальзывания.

Самым распространенным видом арматуры является углеродистая сталь, обычно состоящая из горячекатаных круглых стержней с искривленной конструкцией. Другие быстродоступные виды включают в себя нержавеющую сталь и композитные стержни из стекловолокна, углеродного волокна или базальтового волокна. Стальные усиливающие стержни также могут быть покрыты эпоксидной смолой, предназначенной для защиты от воздействия эрозии, как правило, в условиях соленой воды, но также могут быть разработаны на основе прибывающих разработок. Бамбук оказался разумным вариантом для укрепления стали в бетонных конструкциях. [2][3] Эти взаимозаменяемые сорта, как правило, более дорогие или могут иметь меньшие механические свойства и, таким образом, более регулярно используются в развитии прочности, где их физические характеристики удовлетворяют особым требованиям к исполнению, которые не дает углеродистая сталь. Сталь и бетон имеют сравнительные коэффициенты теплового расширения,[4] поэтому бетонная вспомогательная часть, укрепленная сталью, будет испытывать незначительное дифференциальное давление при изменении температуры.

Разнообразие размеров и сортов арматуры в разных странах:

Размер США:

Размеры стержней США/Британской империи допускают расстояние поперек в единицах от 1/8 дюйма (3,2 мм) для стержней размеров от #2 до № 8, так что № 8 = 8⁄8 дюйма = 1 дюйм (25 мм) расстояния в поперечнике. Зона поперечного сечения, определяемая как πr², составляет (размер бруска/9,027)², что приблизительно равно (размер бруска/9)² квадратных дюймов. Для примера, площадь полосы № 8 составляет (8/9)² = 0,79 квадратных дюйма. Размеры стержней больше 8 берутся после того, как 1/8-дюймовые неправильно запускают шоу и пропускают размеры 12–13 и 15–17 из-за поддающейся проверке традиции. На ранних этапах разработки бетона стержни размером 1 дюйм и больше были как бы доступны в виде квадратных сегментов, а при расширенной организации витые круглые стержни стали доступны примерно через 1957[19] промышленность изготовила их, чтобы обеспечить область поперечного сечения, сравнимую со стандартными размерами квадратных стержней, которые когда-то использовались в прошлом. Ширина сопоставимой огромной органайзерной круглой формы регулируется с точностью до 1/8 дюйма, чтобы обеспечить меру полосы. Для иллюстрации, полоса № 9 включает площадь поперечного сечения 1,00 кв. дюйма (6,5 см2) и, следовательно, ширину 1,128 дюйма (28,7 мм). Размеры № 10, № 11, № 14 и № 18 сравниваются с квадратными стержнями размером 1 1/8 дюйма, 1 1/4, 1 1/2 и 2 дюйма соответственно.[20] Эта оценка особенно повлияла на арматурный стержень № 14; по расстоянию это будет # 13,5. Размеры менее 3 больше не признаются стандартными размерами. Чаще всего они изготавливаются из простой круглой недеформированной стали, но могут быть и деформированными. Размеры меньше, чем № 3, обычно называются «проволокой», а не «прутком», и обозначаются либо их предполагаемым расстоянием поперек, либо номером калибра проволоки. Стержни № 2 часто небрежно называют «карандашным столбом», поскольку они имеют примерно ту же оценку, что и карандаш.

Когда арматурный стержень, измеренный в США/Британской системе, используется в предприятиях с метрическими единицами измерения, идентичный метрический размер обычно указывается как предполагаемое расстояние поперек, скорректированное с точностью до миллиметра. Они не считаются стандартными размерами метрик и, таким образом, регулярно упоминаются как деликатное преобразование или оценка «деликатной метрики». Система оценки стержней США/Британии признает использование настоящих метрических размеров стержней (в частности, № 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60), которые демонстрируют предполагаемое расстояние стержня в миллиметрах. , как определение «меры обмена». Замена подлинной метрической оценки на американскую/имперскую оценку называется трудным изменением и время от времени происходит при использовании физически разнородного измеренного бара. В этой структуре нет фрагментарных размеров стержней. Изображение «#» в этой рамке показывает знак числа, и, следовательно, «# 6» воспринимается как «число шесть». Использование знака «#» является стандартным для размеров США, как бы то ни было, «Нет». в некоторых случаях используется instep.

Канадские размеры:

Обозначения метрических стержней представляют номинальный диаметр стержня в миллиметрах, округленный до ближайших 5 мм.

Европейские размеры:

Обозначения метрических стержней представляют номинальный диаметр стержня в миллиметрах. Предпочтительные размеры стержней в Европе указаны в соответствии с таблицей 6 стандарта EN 10080, ^[21] , хотя различные национальные стандарты все еще остаются в силе (например, BS 4449 в Соединенном Королевстве). В Швейцарии некоторые размеры отличаются от европейских стандартов.

Австралийские размеры:

Арматура для использования в бетонных конструкциях соответствует требованиям австралийских стандартов AS3600-2009 (Бетонные конструкции) и AS/NZS4671-2001 (Стальная арматура для бетона). Существуют и другие стандарты, применимые к испытаниям, сварке и цинкованию.

Обозначение арматуры определено в AS/NZS4671-2001 с использованием следующих форматов:

Форма/ сечение

D- деформированный ребристый стержень, R- круглый/гладкий стержень, I- деформированный стержень с зазубринами

Класс пластичности

L- Низкая пластичность, N- Нормальная пластичность, E- Сейсмическая (землетрясение) пластичность

Стандартные оценки (MPA)

250N, 300E, 500L, 500N, 500E . представляет собой деформированный стержень, прочность 500 МПа, нормальную пластичность и номинальный диаметр 12 мм, также известный как «N12»

. ), «RW» (холоднотянутая ребристая проволока) или «W» (холоднотянутая круглая проволока), поскольку по форме можно определить предел текучести и класс пластичности. Например, вся коммерчески доступная проволока имеет предел текучести 500 МПа и низкую пластичность, а круглые прутки имеют предел текучести 250 МПа и нормальную пластичность.

Новая Зеландия Размер:

Арматура для использования в бетонных конструкциях соответствует требованиям AS/NZS4671-2001 (Стальная арматура для бетона). Существуют и другие стандарты, применимые к испытаниям, сварке и цинкованию.

‘ Арматурный стальной стержень классов 300 и 500, класс E

Индия Размер:

Арматура доступна в следующих классах согласно IS:1786-2008 FE 415/FE 415D/FE 4105D/FE 4105D 500D/FE 500S/FE 550, FE550D, FE 600. Арматурные стержни закаляются водой под высоким давлением, так что внешняя поверхность затвердевает, а внутренний стержень остается мягким. Арматурные стержни ребристые, чтобы бетон мог иметь лучшее сцепление. Прибрежные регионы используют оцинкованную арматуру для продления срока службы. Размеры арматуры BIS составляют 10, 12, 16, 20, 25, 28, 32, 36, 40 и 50 миллиметров.

Марки:

Арматура доступна в марках и спецификациях, которые различаются по пределу текучести, предельному пределу прочности, химическому составу и проценту удлинения.

Использование класса само по себе указывает только на минимально допустимый предел текучести, и его следует использовать в контексте спецификации материала, чтобы полностью описать требования к арматуре. Спецификации материалов устанавливают требования к сортам, а также дополнительные свойства, такие как химический состав, минимальное удлинение, физические допуски и т. д. Изготовленная арматура должна превышать минимальный предел текучести для сорта и любые другие требования к материалам при проверке и испытаниях.

В США обозначение марки соответствует минимальному пределу текучести стержня в тысячах фунтов на квадратный дюйм (1000 фунтов на квадратный дюйм), например, арматура класса 60 имеет минимальный предел текучести 60 тысяч фунтов на квадратный дюйм. Арматура чаще всего изготавливается марок 40, 60 и 75, а более прочные легкодоступные марки 80, 100, 120 и 150. Марка 60 (420 МПа) является наиболее широко используемой маркой арматуры в современном строительстве в США. Исторические оценки включают 30, 33, 35, 36, 50 и 55, которые сегодня не используются.

Некоторые марки изготавливаются только для стержней определенных размеров, например, в соответствии с ASTM A615, марка 40 (280 МПа) предоставляется только для стержней с размерами от 3 до 6 в США (мягкие метрические размеры от 10 до 19).). Иногда ограничения на доступные сорта материалов для конкретных размеров прутков связаны с используемым производственным процессом, а также с наличием используемого сырья контролируемого качества.

Спецификации некоторых материалов охватывают несколько марок, и в таких случаях необходимо указывать как спецификацию материала, так и марку. Марки арматуры обычно указываются в инженерной документации, даже если в спецификации материала нет других вариантов марки, чтобы избежать путаницы и потенциальных проблем с качеством, которые могут возникнуть при замене материала. Обратите внимание, что «Гр.» это общепринятая инженерная аббревиатура для «класса» с вариациями заглавных букв и использованием точки. ^[25]

В некоторых случаях, таких как проектирование сейсмостойких и взрывостойких конструкций, где ожидается поведение после текучести, важно иметь возможность прогнозировать и контролировать такие свойства, как максимальный предел текучести и минимальный коэффициент прочности на растяжение дать силу. ASTM A706 гр. 60 является примером спецификации материала с контролируемым диапазоном свойств, который имеет минимальный предел текучести 60 тысяч фунтов на квадратный дюйм (420 МПа), максимальный предел текучести 78 тысяч фунтов на квадратный дюйм (540 МПа), минимальный предел прочности на растяжение 80 тысяч фунтов на квадратный дюйм (550 МПа) и не менее В 1,25 раза больше фактического предела текучести, а требования к минимальному удлинению зависят от размера стержня.

В странах, использующих метрическую систему, обозначение класса обычно представляет собой предел текучести в мегапаскалях МПа, например  класс 400  (аналогично классу 60 в США, однако метрический класс 420 на самом деле является точной заменой класса в США).

Общие спецификации США, опубликованные ACI и ASTM:

• Американский институт бетона: «ACI 318-14 Строительные нормы и правила, требования к конструкционному бетону и комментарии», ISBN 978-0-87031-930-3 (2014)
• ASTM A82: Спецификация на простую стальную проволоку для армирования бетона
• ASTM A184/A184M: Спецификация на готовые маты из деформированной стали для армирования бетона
• ASTM A185: Спецификация на сварную гладкую стальную проволоку для армирования бетона для деформированной стальной проволоки для армирования бетона
• ASTM A497: Спецификация для сварной сетки из деформированной стальной проволоки для армирования бетона
• ASTM A615/A615M: деформированные и гладкие стержни из углеродистой стали для армирования бетона
• ASTM A616/A616M: Спецификация на стальные деформированные и плоские стержни для армирования бетона
• ASTM A617/A617M: Спецификация на деформированные и плоские стержни из осевой стали для армирования бетона
• ASTM A706/A706M: Деформированная низколегированная сталь и простые стержни для армирования бетона
• ASTM A722/A722M: Стандартные технические условия на высокопрочные стальные стержни для предварительно напряженного бетона
• ASTM A767/A767M: Технические условия на оцинкованные (оцинкованные) стальные стержни для армирования бетона
• ASTM A775/A775M: Спецификация для стальных арматурных стержней с эпоксидным покрытием
• ASTM A934/A934M: Спецификация для сборных стальных арматурных стержней с эпоксидным покрытием
• ASTM A955: Деформированные и плоские стержни из нержавеющей стали для армирования бетона используется при определении испытаний на магнитную проницаемость)
• ASTM A996: деформированные стержни из стали для рельсов и осей для армирования бетона
• ASTM A1035: стандартные технические условия для деформированных и гладких, низкоуглеродистых, хромистых стальных стержней для армирования бетона

Обозначения маркировки ASTM:

• S-образная заготовка A615
• I-образный рельс A616 («Стандартные технические условия ASTM A616 / A616M – 96a для деформированных и гладких рельсовых стержней для армирования бетона (отменено в 1999 г. )». по А996)». Astm.org. Проверено 24 августа 2012 г.)
• A Axle A617 «Стандартные технические условия ASTM A617 / A617M — 96a для стальных деформированных и плоских стержней оси для армирования бетона (отменено в 1999 г., заменено A996)». Astm.org. Проверено 24 августа 2012 г.)
• ‘W’ Низколегированный — A706

Исторически сложилось так, что в Европе арматура состоит из мягкой стали с пределом текучести примерно 250 МПа (36 фунтов на квадратный дюйм). Современная арматура состоит из высокопрочной стали с пределом текучести, как правило, 500 МПа (72,5 фунта на кв. дюйм). Арматура может поставляться с различными классами пластичности. Более пластичная сталь способна поглощать значительно больше энергии при деформации — поведение, которое противостоит силам землетрясения и используется в конструкции. Эти ковкие стали с высоким пределом текучести обычно производятся с использованием процесса TEMPCORE, ^[26]  способ термомеханической обработки. Изготовление арматурной стали путем повторного проката готовых изделий (например, листов или рельсов) не допускается. ^[27]  В отличие от конструкционной стали, марки арматурной стали еще не унифицированы по всей Европе, и в каждой стране действуют свои национальные стандарты. Однако существует некоторая стандартизация спецификаций и методов испытаний в соответствии с EN 10080 и EN ISO 15630:

• BS EN 10080: Сталь для армирования бетона. Свариваемая арматурная сталь. Общий. (2005)
• BS 4449: Сталь для армирования бетона. Свариваемая арматурная сталь. Пруток, катушка и отловленный продукт. Спецификация. (2005/2009)
• BS 4482: Стальная проволока для армирования бетонных изделий. Спецификация (2005 г.)
• BS 4483: Стальная ткань для армирования бетона. Спецификация (2005 г.)
• BS 6744: Стержни из нержавеющей стали для армирования и использования в бетоне. Требования и методы испытаний. (2001/2009)
• DIN 488-1: Арматурная сталь. Часть 1: Марки, свойства, маркировка (2009 г.))
• DIN 488-2: Арматурная сталь – Часть 2: Арматурная сталь (2009 г.
