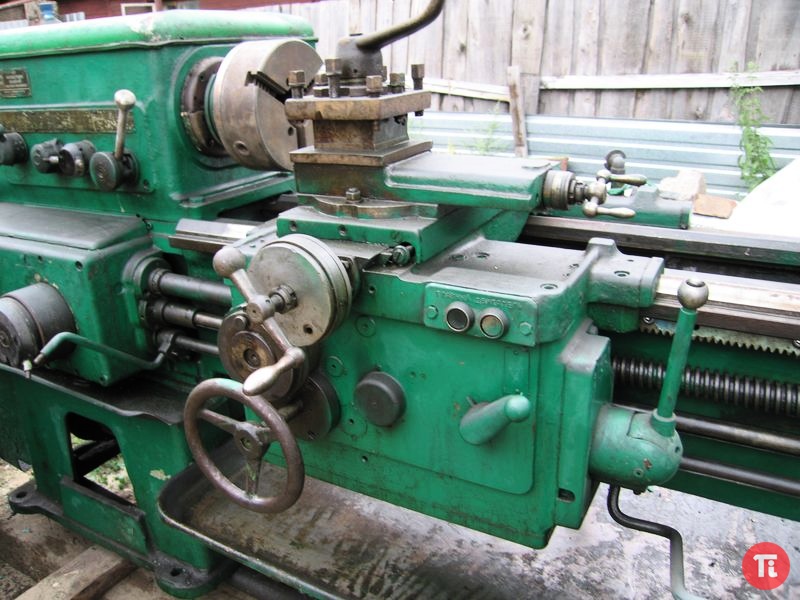

Станок токарно винторезный 1к62 — обзор и характеристики

Советское станкостроение активно начало развиваться в 50-е года 20 века. Именно тогда инженерами московского завода «Красный пролетарий» была представлена знаменитая модель 1к62, за которой работало не одно поколение советских мастеров. На тот момент универсальность и надежность агрегата стали основными факторами успеха конструкции. И этот триумф наблюдается по сегодняшний день. В наши дни во многих цехах и частных мастерских можно встретить подобную технику, которая, спустя десятки лет активной эксплуатации, продолжает чинно выполнять возложенные на нее функции.

Из названия станка токарного 1к62 можно понять, что это за оборудование и какое ее целевое назначение. Индекс 1 определяет группу, к которой принадлежит техника – токарные станки. Буква «К» указывает на поколение агрегата. Цифра 6 информирует нас о том, что техника относится к подгруппе токарно-винторезных станков, а конечная двойка говорит о том, что высота центров над станиной составляет 22 сантиметра.

Данный станок отличается универсальностью, так как призван выполнять огромный спектр задач. Главная его функция – нарезание различных видов резьбы. Также оборудование способно создавать архимедовы спирали различного шага.

Станок 1к62 может применяться для работы с закаленными заготовками, поскольку шпиндель агрегата монтирован на особые подшипники, делающие всю конструкцию максимально жесткой. В данной модели предусмотрена возможность ударной обработки заготовок различной степени твердости. При этом никак не страдает точность обработки детали.

Одно из преимуществ, которыми обладает станок токарно-винторезный 1к62, – немалая мощность основного силового агрегата. Отменная прочность и повышенная жесткость основных элементов делает конструкцию невероятно выносливой и производительной. Виброустойчивость, а также большой выбор скоростных режимов и вариантов подач позволяют осуществлять первоклассное резание минералокерамическими и изготовленными из твердых сплавов инструментами. Существенный плюс станка – возможность работы с короткими деталями значительного диаметра.

Оборудование без труда справляется с пологими конусами. Это стало возможным, благодаря конструктивной особенности задней балки агрегата. Она может смещаться в поперечном направлении, что делает технику особенно ценным помощником квалифицированного мастера.

Конструкцией предусмотрено наличие замка, который при необходимости соединяет суппорт с задней балкой. Такая опция полезна в тех случаях, когда приходится производить сверление при механическом движении балки от суппорта.

Станок токарный 1к62 может агрегироваться с подвижными и неподвижными люнетами, диаметр которых составляет от 20 до 80 и от 20 до 130 миллиметров соответственно. Модель комплектуется сменными зубчатыми колесами, передающими движение коробке передач. Также конструкцией предусмотрено наличие упора, монтируемого на станине. Он позволяет осуществлять продольное смещение каретки. Упор ограничивает интенсивность движения суппорта 250-ю миллиметрами в минуту.

Чтобы разобраться во всех преимуществах рассматриваемого нами агрегата, необходимо подробнее изучить его технические параметры. Ниже будут представлены основные характеристики модели 1к62.

Предельный диаметр заготовки у данного станка составляет (при фиксации над станиной) 400 миллиметров, а диаметр прутка – 45 миллиметров. В агрегате предусмотрено двадцать три встроенные скорости вращения шпинделя в пределах от 12.5 до 2000 оборотов в минуту.

В станке токарно-винторезном 1к62 предусмотрен 10-киловаттный двигатель. С помощью коробки передач мастер может выбирать оптимальный режим поперечной и продольной передачи суппорта. Переключение осуществляется путем манипуляций со встроенными рукоятями. Кроме того, в агрегате предусмотрена возможность интенсивного движения суппорта, что стало возможным благодаря дополнительному киловаттному двигателю.

Описывая, какие свойственны токарному станку 1к62 технические характеристики, следует упомянуть то, что агрегат имеет тепловые реле, призванные защищать его от продолжительных перегрузок. Кроме того, оборудование укомплектовано предохранителями, препятствующими появлению замыкания.

В соответствии с ГОСТ 8-82 устройство относится к классу точности Н. Допустимая масса заготовки составляет 500 кг в патроне и 1500 кг в центрах. Техника укомплектована четырьмя электрическими двигателям: основным силовым агрегатом главного привода, двигателем быстрых перемещений, электродвигателем гидростанции и насоса охлаждения. Модель имеет серьезные габариты, которые составляют 2812х1166х1324 миллиметров при массе станка 2140 кг.

Очевидно, что токарный станок 1к62 технические характеристики демонстрирует на самом высоком уровне. Он способен справиться с большинством задач, возникающих перед токарем, что делает его незаменимым помощником и на крупном производстве, и в небольших цехах.

Подводя итоги

Токарный станок 1к62 – это достойный инструмент советского образца, который, несмотря на свое моральное устаревание, остается серьезным конкурентом многим аналогам, таким как Samat 400S (Россия), CA6140A (Китай) и CU402 (Болгария). Его главные преимущества заключаются в надежности, высокой производительности и дешевизне обслуживания. Однако современные технологические достижения мастерам, работающим за станком, спроектированным в середине 20 века, конечно же, остаются недоступными.

Серия 1к62 – это недорогая альтернатива многим станкам, однако стоит учитывать, что функционал этой модели скромнее возможностей более современных аналогов.

Запчасти для токарного станка 1К62, ТС-30

Универсальный токарно-винторезный станок советского производства 1К62 и его аналог ТС-30 – яркие представители отечественного станкостроения. Серийное производство станка закончилось в начале семидесятых прошлого столетия, однако и сегодня удачная модель продолжает эксплуатироваться на многих предприятиях. Обеспечить своевременный ремонт станков, произведенных более полувека назад, помогают запчасти на 1К62 (ТС-30) производства нашего завода.
Произведенные в заводских условиях детали и комплектующие к токарным станкам этих и многих других моделей технологически соответствуют оригинальным. При их изготовлении соблюдаются все нормы и стандарты, что гарантирует безупречное качество ремонта и продолжительный срок службы после него. У нас можно не только приобрести детали 1К62 и его аналога, но и произвести ремонт различных узлов станков, включая капитальный. Профессиональный ремонт в заводских условиях поможет существенно продлить и без того солидный «трудовой стаж» советских станков, как альтернативу ему можно рассматривать приобретение у нас готовых узлов в сборе.

Люнет подвижный 1К62, ТС-30

Станки по металлу — это не только очень сложные устройства, но и весьма долгов. ..

Вал Нортона в сборе 1К62

Вал-шестерня 1 оси 1К62.07.107СБ (Вал Нортона) в сборе. Коробка подач. Винт…

Клин каретки 1К62.05.47

Клин каретки 1К62.05.47 для токарно-винторезного станка 1К62. Также изготав…

Токарно-винторезный станок, даже такой пожилой как 1К62 – сложный комплекс узлов и механизмов, находящихся в тесном взаимодействии друг с другом. Не случайно ремонт 1К62 (ТС-30) представляет собой сложную процедуру, включающую различные этапы, например такой важный, как дефектовка. В процессе ее выясняется степень износа деталей узлов, насколько целесообразна их замена и какой результат даст ремонт.
По различным признакам, таким как производство, назначение и применение все детали узлов станка можно разделить на две группы:

• универсальные;
• специализированные.

К первой группе относятся такие детали ТС-30 или 1К62, которые используются в механизмах различного назначения. Примером таких комплектующих могут служить серийно производимые подшипники, ремни клиноременных передач, элементы электрической схемы станка (электродвигатели приводов, пускатели и т.д.). Производство и качество таких запчастей регламентировано действующими стандартами и купить запчасти 1К62 этого типа можно повсеместно.
Специализированная группа представлена деталями, изготовленными специально для этой модели станка. Это оригинальные детали, произведенные по технической документации завода-производителя. Их назначение и функциональность определены непосредственно кинематической схемой самого станка.
