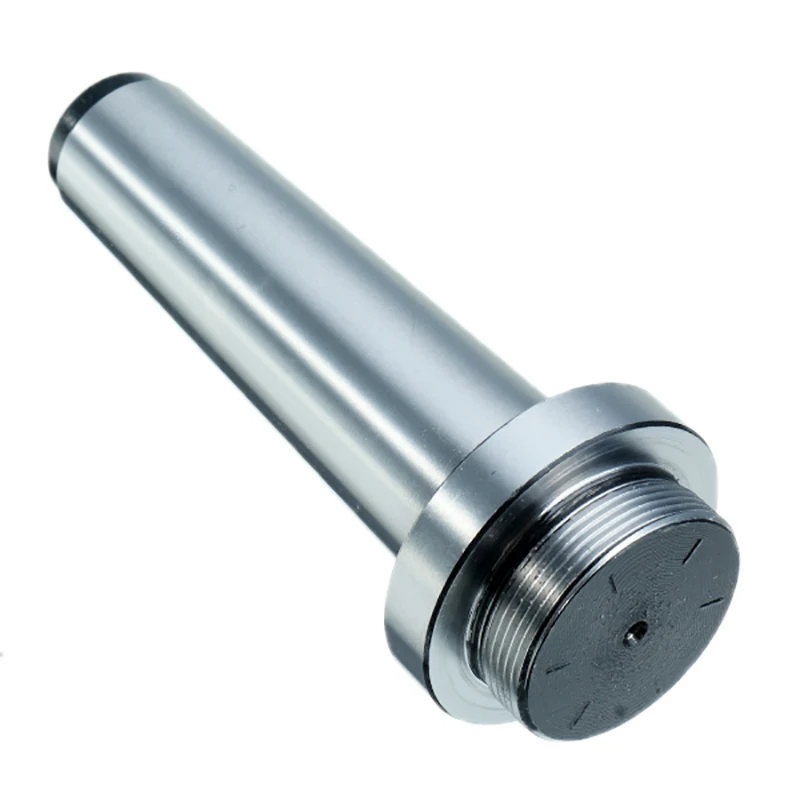

Оправки контрольные для контроля и поверки точности станков.
|
Очень часто поступают запросы на приобретение контрольных (тестовых) оправок для контроля и поверки геометрической точности станков. В данной статье приведем обзор наиболее часто запрашиваемых производителей контрольных оправок и рассмотрим типы оправок для контроля.
Видимо следует начать с указания на ГОСТ Р ИСО 230-1-2010 Методы измерения геометрических параметров (стандарт идентичен международному стандарту ISO 230—1:1996 «Test code for machine tools — Part 1: Geometric accuracy of machines operating under no-load or finishing conditions».)
|
и ГОСТ ISO 230-2—2016 НОРМЫ И ПРАВИЛА ИСПЫТАНИИ СТАНКОВ (идентичен международному стандарту ISO 230-2:2014 «Нормы и правила испытаний металлорежущих станков.).
Именно эти стандарты регламентируют не только правила настройки и контроля станков, но прописывают требования к принадлежностям для проведения таких работ.
Непосредственно в ГОСТ З ИСО 230-1-2010 в приложении А (Средства измерения для проверки геометрической точности станков) описаны применяемые для настройки средства измерения и поверки, требования к их точности, правила и особенности их применения)

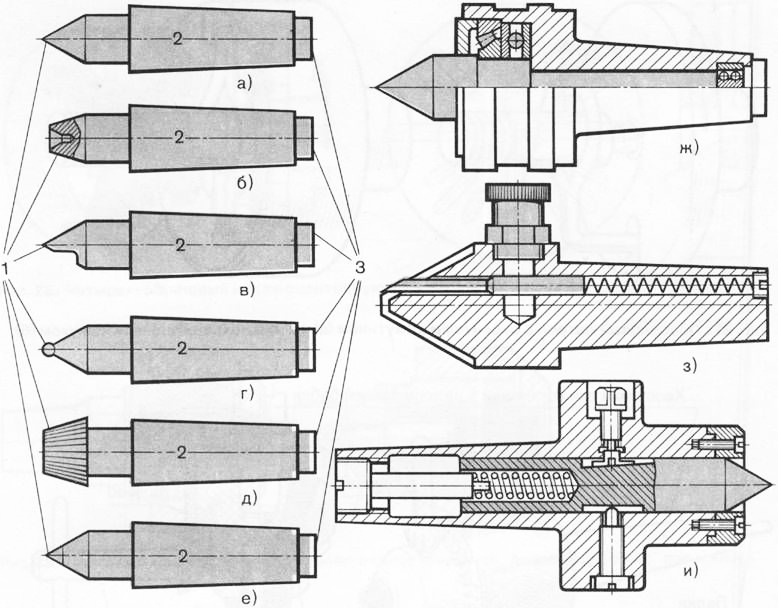

В частности остановимся на контрольных оправках с конусом и центровых.
Согласно ГОСТ Р ИСО 230-1-2010 требования для контрольных оправок выглядят так:
Все правила измерений и контроля подробно изложены в вышеуказанных стандартах. Мы же перечислим некоторых производителей контрольных оправок, которых наиболее часто запрашивают.
Очень интересным и часто запрашиваемым является продукция немецкого производителя Diebold https://www.hsk.com/en-us/products/measuring-technology/
Несмотря на весьма высокий уровень цен, к продукции данного производителя проявляют интерес заказчики, заинтересованные в высоком качестве измерительных принадлежностей.
Рекомендуем самостоятельно ознакомиться с ассортиментом продукции данного производителя, поскольку контрольные оправки — это далеко не весь ассортимент, предлагается множество различных приспособлений для настройки и проверки параметров станков и оправок. Ссылка на каталог https://www.hsk.com/fileadmin/user_upload/Downloads/Kataloge/13042021-Messtechnik-Gauging.pdf
Довольно большой ассортимент средств поверки и контроля присутствует в каталоге Big Diashowa https://www.big-daishowa.com/index.php
Очень часто запрашивают продукцию бюджетного поставщика контрольных оправок Kintek https://www.kintek.it/ru/
В ассортименте данного поставщика есть оправки как для токарных станков, так и для станков фрезерной группы. Выбор и ассортимент весьма велик, многие позиции по согласованию сторон изготавливаются под заказ.

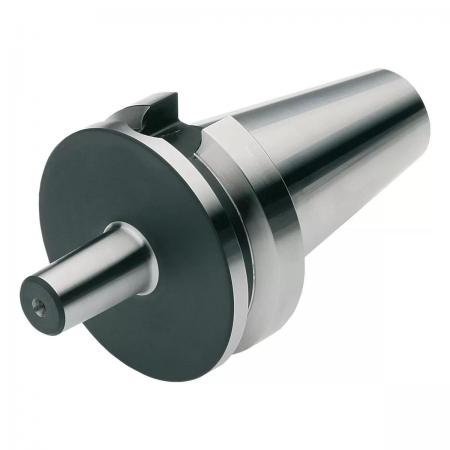

1. После установки штревеля, вставить вручную конус в шпиндель
2.
Установить фланец в устройство для автоматической смены инструмента
3. После установки, вставить двухдиаметровый штифт управления между двумя частями.
4. Отрегулировать устройство для автоматической смены инструмента до идеальной соосности.
Так же часто спросом пользуется продукция из каталогов поставщиков Eroglu, Kemmler, Vertex с весьма схожими между собой параметрами контрольных оправок, но ассортимент не велик.
EWS https://ews-tools.ru
NIKKEN http://www.nikken-world.com
SanTool https://www.shop.santool.de/
И других:
MST Corporation http://www.
mst-corp.co.jp/en/
KFH https://www.kfh-hermann.de
ZURN www.zuern-tools.de
Caporali https://www.caporali.net
WNT https://www.machiningcloud.com/app/search/wnt/productcatalog/node/7391/test-arbors
M.T. S.r.l. – Продукция
Располагая более 8.000 различных моделей, M.T. S.r.l. может предложить полный ассортимент стационарных и приводных оправок для удовлетворения любых потребностей в обработке. У нас есть оправки для всех ведущих марок токарных станков с наклонной станиной, как с дисковой, так и с полигональной револьверной головкой, а также для токарных станков с копиром и параллельной станиной, многошпиндельных станков и автоматов продольного точения.
В каталоге представлены как стандартные, так и специальные
стационарные оправки, такие как расточные держатели для нескольких инструментов, для расточных инструментов с деформацией, держатели для отрезных резцов и с расположением инструмента друг над другом, с внешней и внутренней подачей СОЖ.

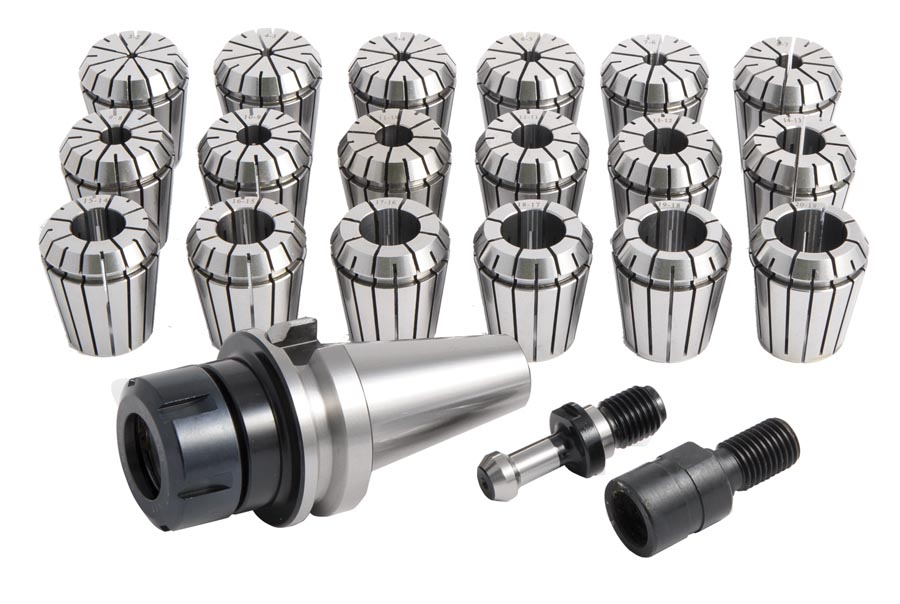

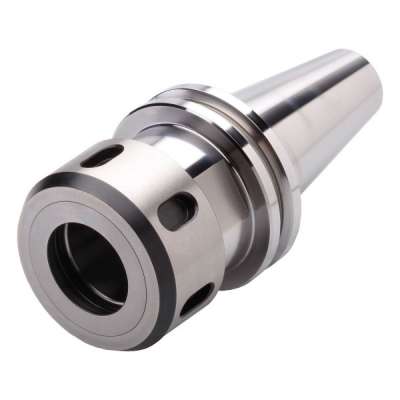

Приводные оправки, имеющиеся в каталоге: стандартные и специальные, с креплением для цанги ER или валом для фрезы, креплением Weldon и системами быстрой смены Capto и MTSK.
Выбирая оправки M.T. S.r.l., вы сможете оптимизировать параметры технологического процесса, используя максимальный потенциал станка.
Вы сможете выполнять на машине сложные обработки с помощью нескольких инструментов, сокращая время на наладку и уменьшая количество установов, необходимых для выполнения детали, что позволит повысить точность обработки и снизить количество брака.
Благодаря нашему опыту в области механической обработки, Вы получите значительно снижение производственных расходов и сократите сроки амортизации Вашего станка.
ВЫБЕРИТЕ ИНТЕРЕСУЮЩУЮ ВАС КАТЕГОРИЮ
|
|
|
|
|
|
|
|
|
|
|
|

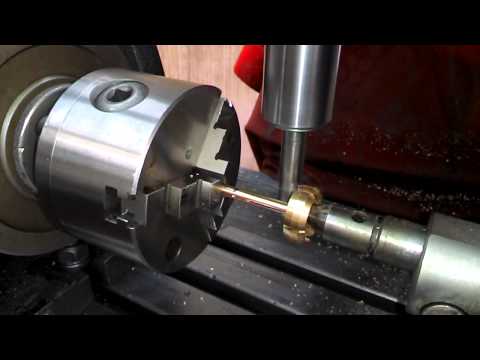

youtube.com/embed/tndNd13YOjA?rel=0″ frameborder=»0″ allowfullscreen=»»>
Токарные оправки и оправки 9×20
Токарные оправки и оправки 9×20
9х20
Токарные оправки и оправки
Последнее обновление:
воскресенье, 17 июля 2022 г., 19:49:00
Гора
Часовой пояс США
ДОМ
Набор оправок,
Характеристики,
Используя оправку,
Раздвижные беседки,
Конические токарные оправки
Набор оправок
Непрерывный диапазон размеров от
Внутренний диаметр от 1/2 до 2 дюймов
(Я БЫ).
Пронумерованы на квартирах, 1
до 8, показаны снизу вверх.
На оправку приходится две детали; коническая беседка &
согласованная гибкая втулка.
Большой конец имеет короткий,
прямой хвостовик, позволяющий установить его в цангу.
Оба конца были
центрированные просверлены для размещения центров.
Плоскость может быть зажата
токарный станок
и управляемый
лицевая панель,
при повороте между центрами.
Закаленная и прецизионная шлифовка.
РАСШИРИТЕЛЬНЫЙ СТАНОК | ||||
| № | ДИАПАЗОН ID (дюймы) | ХОЛОСТЬ (в) | РУКАВ (внутр.) | ДЛИНА (дюйм) |
| 1 | 1/2 ~ 9⁄16 | 1/2 | 2-1/2 | 5 |
| 2 | 9⁄16 ~ 21⁄32 | 19⁄32 | 2-3/4 | 6 |
| 3 | 21⁄32 ~ 3/4 | 21⁄32 | 2-3/4 | 6 |
| 4 | 3/4 ~ 7/8 | 3/4 | 3-1/4 | 7 |
| 5 | 7/8 ~ 1 | 7/8 | 3-1/4 | 7 |
| 6 | 1 ~ 1-1/4 | 1 | 4 | 9 |
| 7 | 1-1/4 ~ 1-1/2 | 1-1/4 | 4 | 9 |
| 8 | 1-1/2 ~ 2 | 1-1/2 | 5 | 11-1/2 |
Оправки с №1 по 5.
Оправки № 6, 7 и 8 имеют два
рукава каждый по
обеспечивают непрерывный охват своих диапазонов.
Вид с торца на самый большой рукав №8.
Внутренний конус соответствует
что из беседки.
Использование оправки
Показана разжимная оправка, установленная с помощью цанги и
живой центр. Все они также могут быть установлены
между центрами и управляемый с
токарная собака.
Затянуть и
ослабить, постукивая по втулке сильным
молоток с пластиковым лицом.
Этот пример детали имеет нестандартный
Внутренний диаметр 39/64 (0,6054 дюйма или 15,377 мм).
Латунный диск толщиной 0,12 дюйма с отверстием 1 дюйм.
Расширяющиеся беседки
Восемь расширяющихся
оправки от 1/4″ до 1-1/4″.
Установите на токарный станок, расширьте с помощью винта
, а затем
машина по размеру.
Конические токарные оправки
Небольшие конические токарные оправки в
1/8″
до размеров 15/32″ на
1/32″. Проводится между центрами и управляется собакой.
Стандартный конус 0,0005″ на дюйм с указанием размера
на большем конце, где предусмотрена площадка для
токарная собака.
Изготовлен из закаленной инструментальной стали с прецизионной шлифовкой.
Доступны размеры оправки от 1/8″ до
3 дюйма на 1/32 дюйма.
Набор расширительных оправок, диапазон от 1/2 до 2 дюймов
Индивидуальный
также доступны размеры.
Нажмите на связанные эскизы
#объявление
Набор оправок,
Характеристики,
Используя оправку,
Раздвижные беседки,
Конические токарные оправки
ДОМ
| Оборудование > Токарные станки с тормозом > Запчасти / аксессуары > Оправки для токарных станков с тормозом | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Работает с барабанами, роторами и маховиками грузовых автомобилей с ступицей и без нее, начиная с серии 350.
Использовать на всех адаптерах
Используется во всех установках центрирующих конусов. Области применения включают монтаж роторов без втулок, барабанов и маховиков с открытым центром.
