Как сделать мини пескоструй своими руками для маленького компрессора, фото, видео

Пескоструй – это специальный прибор, который используют для очистки обрабатываемой поверхности. Он организует мощную подачу абразива под давлением.

В зависимости от конструктивных особенностей и используемого нагнетательного оборудования различают крупные агрегаты для промышленного производства и мини пескоструйные устройства. Разберем, как сделать мини пескоструй своими руками?

Содержание:

1 Назначение маленького пескоструйного аппарата
2 Принцип работы аппаратуры и последовательность выполнения обработки
3 Техника безопасности
4 Из чего можно собрать пескоструйный аппарат в домашней мастерской
- 4.1 Мини пескоструй для маленького компрессора своими руками, видео
- 4.2 Из газового баллона, баллон из под фреона
- 4.3 Из мойки высокого давления
- 4.4 Из продувочного пистолета
- 4.5 Используя краскопульт
- 4.6 Мастерим аппарат своими руками из огнетушителя
5 Из чего сделать сопло и пистолет
6 Сборка и проверка исправности пескоструйного оборудования

Назначение маленького пескоструйного аппарата

Пескоструйную камеры используют для очистки различных поверхностей от лакокрасочного покрытия, коррозии, разных видов загрязнений. Также применяется при обезжиривании и подготовке поверхности к покраске.

Помогает обрабатывать металлические, деревянные, стеклянные, а также бетонные поверхности. Подготовленная с помощью такого оборудования поверхность становится чистой и абсолютно гладкой. Благодаря этому краска держится дольше. Аппарат очищает даже самые маленькие трещины и поры в любом материале. Ни один агрегат не может справиться с этой работой на таком высоком уровне.

При этом после чистки не остается царапин, как например, при зачистке с использованием наждачки. Еще один вид применения мелких пескоструйных агрегатов – художественная обработка стекла и дерева.

Принцип работы аппаратуры и последовательность выполнения обработки

Все пескоструйные аппараты имеют схожую конструкцию:

компрессор – основная часть, которая предназначена для нагнетания воздуха;
ресивер – накапливает воздух под давлением;
пистолет подает воздушно-абразивную струю;
специальная емкость, куда засыпается абразив;
система, контролирующая уровень давления рабочей смеси, когда она подается на пистолет;
система контроля;
соединяющие шланги для подачи воздуха;
кабель для подключения к источнику питания.

Принцип работы пескоструйной машины прост:

Компрессор создает давление воздуха.
Воздух подается на пистолет.
В этот же момент туда же подается абразив.
Абразив смешивается с воздухом и выбрасывается под давлением.
Частицы абразива удаляют загрязнение с поверхности.

Одновременно происходит полировка поверхности.

Техника безопасности

При несоблюдении техники безопасности пескоструй создает серьезную угрозу здоровью. Основные правила, которые должен знать любой, работающий с данным агрегатом:

Глаза и кожа должны быть защищены. Все мелкие частицы вылетают из пистолета под огромной скоростью. При попадании на открытые участки кожи или на слизистые оболочки они вызывают сильнейшие повреждения. Поэтому при работе обязательно одевать специальную одежду и очки, поскольку попадание в глаза абразива является наиболее опасным.
Чтобы мощный поток пыли не нанес повреждений органам дыхания, работать с пескоструйным аппаратом необходимо в респираторной маске. В помещении следует установить надежную систему вентиляции, если там регулярно происходит работа с пескоструем.
Обязательно использовать наушники, поскольку компрессор вызывает высокий уровень шума, способствующий возникновению травм слухового прохода, если работать в таких условиях регулярно.

Если соблюдать все основные показания по технике безопасности, то аппарат не сможет нанести вреда.

Из чего можно собрать пескоструйный аппарат в домашней мастерской

Если пескоструй необходим не для постоянной работы, а для бытового использования, то дешевле собрать самостоятельно мини пескоструй своими руками. Есть несколько вариантов такой конструкции, в зависимости от того, что конкретно есть под руками у мастера. Это обойдется дешевле, да и мастеру будет приятнее.

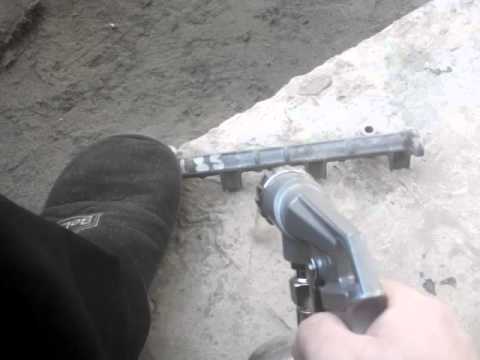

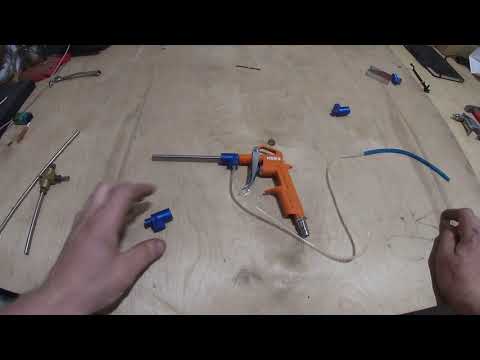

Мини пескоструй для маленького компрессора своими руками, видео

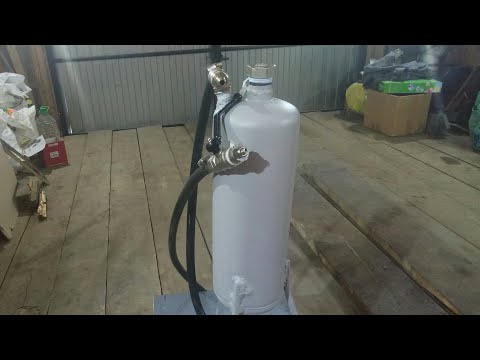

Из газового баллона, баллон из под фреона

Это наиболее простая конструкция — мини пескоструй своими руками из баллона. Для нее понадобится пустой газовый баллон, а также:

2 шаровых крана;
кусок трубы для воронки, наполнения камеры песком;
2 тройника;
рукава с приходом в 14 и 10 мм для подачи воздуха и абразива;
хомутики, чтобы прикрепить рукава.

Алгоритм изготовления:

Очистить и высушить внутреннюю поверхность баллона.
Проделать отверстия для засыпания песка и внизу для крана.
Установить кран.
За краном установить тройник и смесительный блок.
На вентиль баллона монтируется второй кран, а за ним тройник.

Для перемещения к устройству следует приварить колеса.

Из мойки высокого давления

Если нет газового баллона, то легко можно сделать мини пескоструй своими руками из мойки высокого давления Керхер или ее аналога.

Для этого понадобится:

армированный шланг;
керамическое сопло: можно сделать самостоятельно или приобрести в магазине;
тройник с насадкой;
труба для забора абразива;
блок регулировки подачи.

Такой пескоструй работает по электронной схеме. Жидкость нагнетается, проходит по смесительному блоку и образует вакуум в канале подачи песка, который под высоким давлением попадает на очищаемую поверхность вместе с жидкостью.

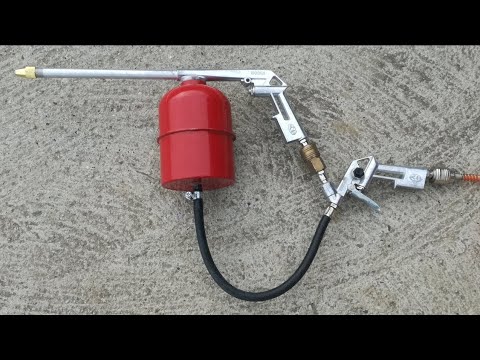

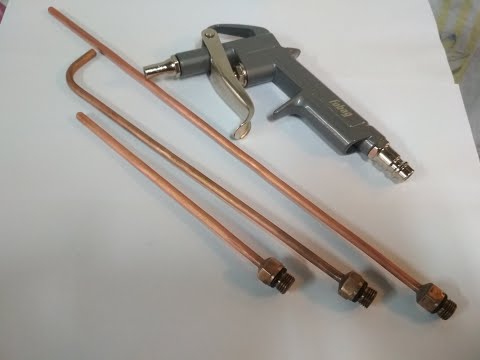

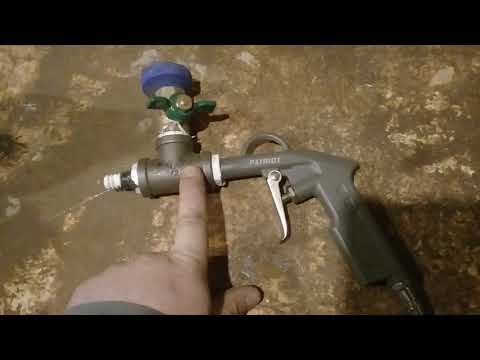

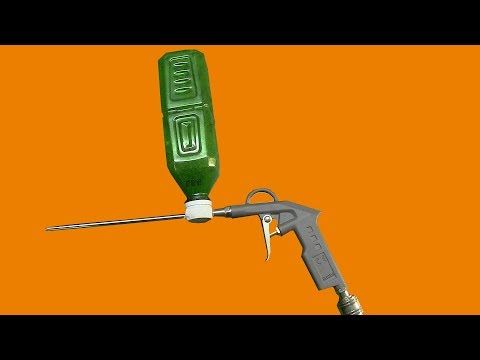

Из продувочного пистолета

Это самый небольшой вариант мини пескоструя своими руками. Его мощность зависит от применяемого компрессора. Для создания конструкции необходимо:

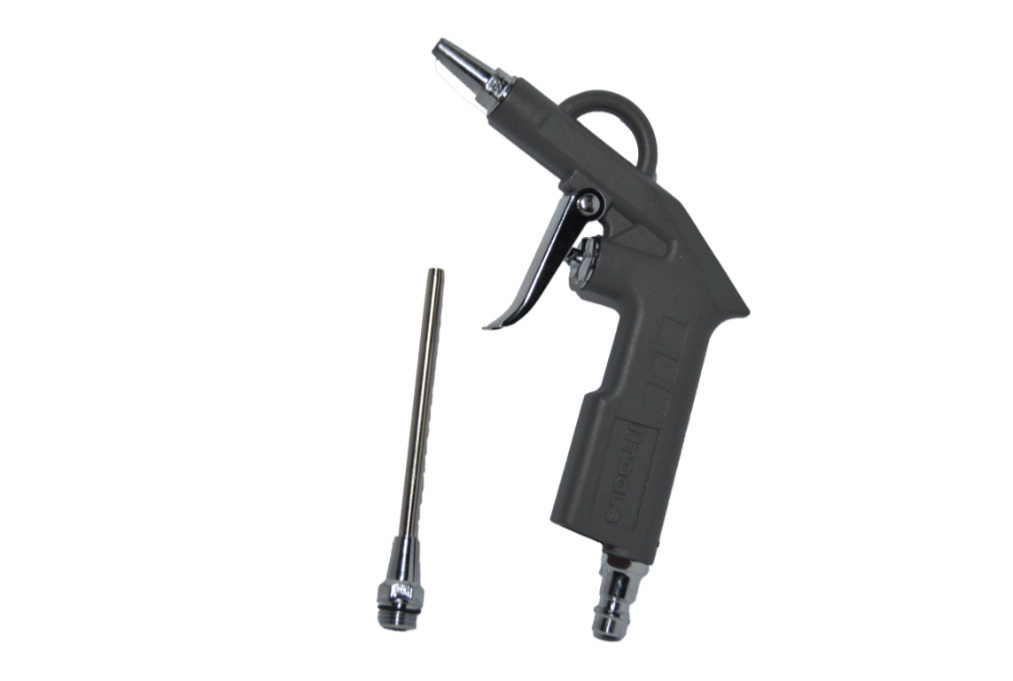

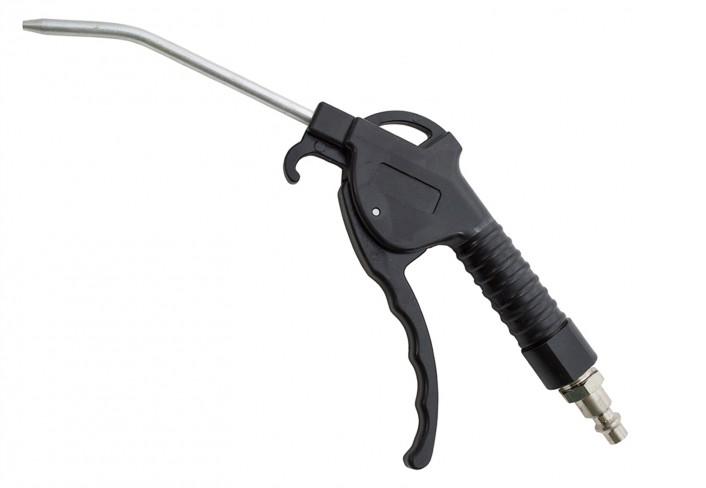

продувочный пистолет;
тройник;
шаровой кран;
насадку с зажимной гайкой.

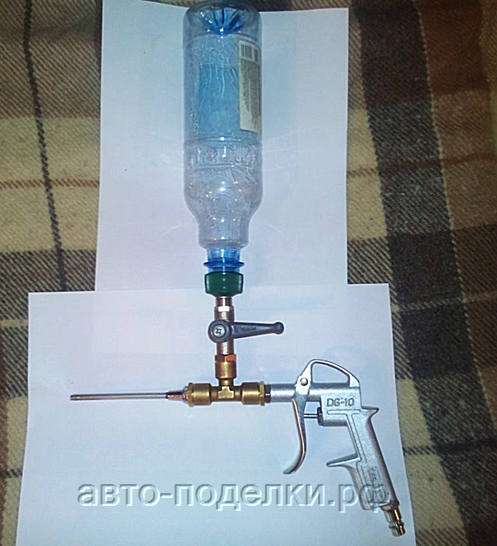

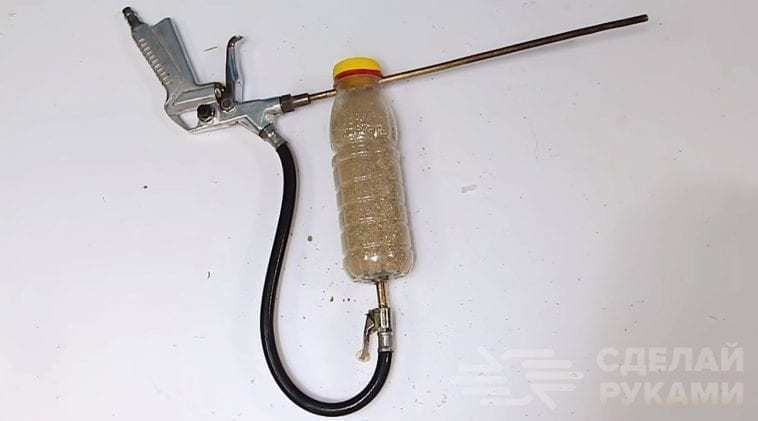

В качестве бака для абразива подойдет простая пластиковая бутылка или небольшой огнетушитель.

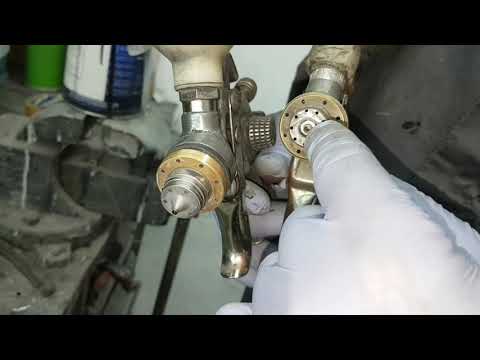

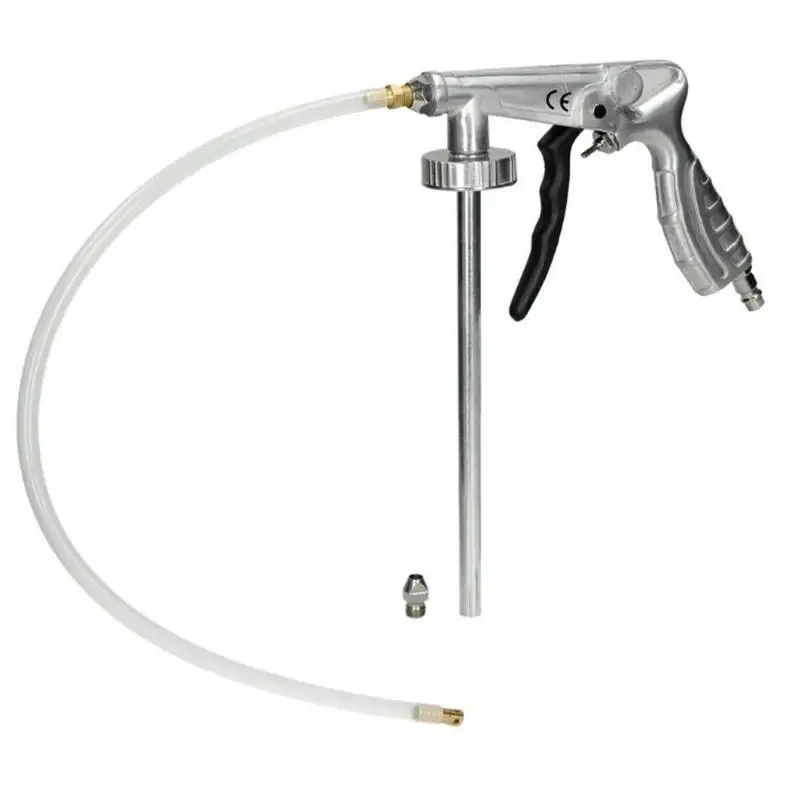

Используя краскопульт

Для изготовления мини пескоструй своими руками из краскопульта, необходимо приготовить следующие детали:

пистолет, который будет работать как смесительный клапан;
рукоятку с устройством для подачи воздуха;
пластиковая бутылка как тара для абразива;
тройник;
шаровый кран.

Алгоритм сборки готового аппарата:

Расточить пистолет до нужного диаметра выходной дюзы.
Присоединить смесительный тройник к пистолету.
Установить и прикрепить подающий и циркуляционные шланги.
Объема стандартной пластиковой бутылки хватает для очищения поверхности в течение 30 минут.

Мастерим аппарат своими руками из огнетушителя

Мини пескоструй своими руками из огнетушителя. Данная конструкция полностью аналогична аппарату, который собран из газового баллона. Чтобы загерметизировать верх, необходимо поставить заглушку. Также в огнетушителе необходимо сделать два отверстия: одно на днище, второе сверху.

К нижней части привариваются ножка, которую обычно делают из круглого прутка или арматуры. После сборки и установки фитингов аппарат готов к работе.

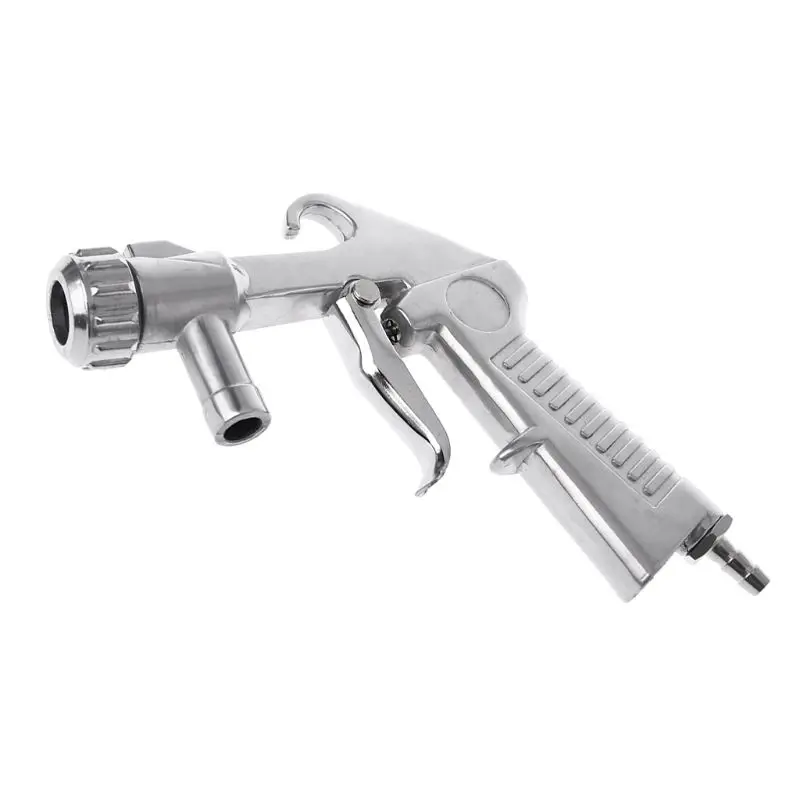

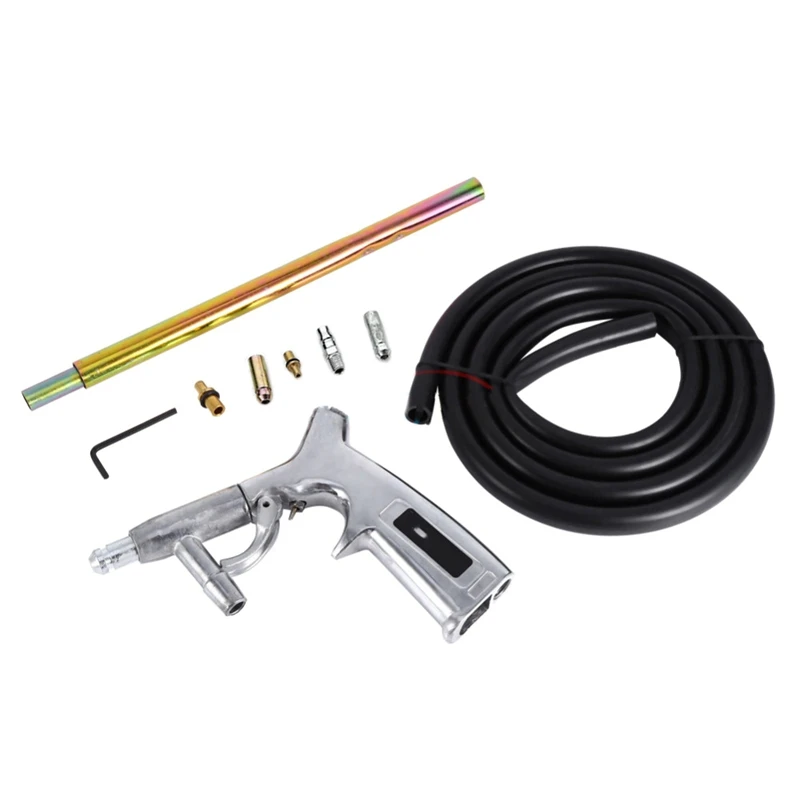

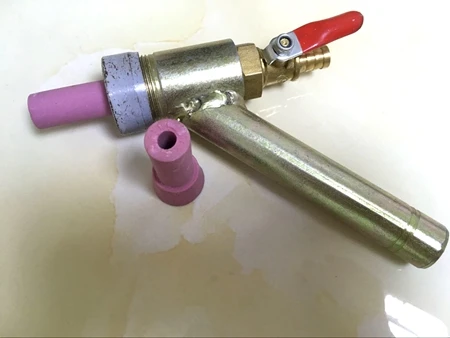

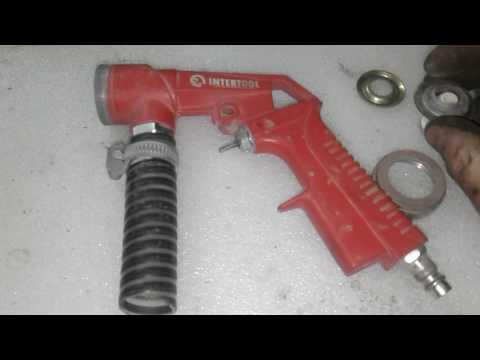

Из чего сделать сопло и пистолет

Соорудить самостоятельно пистолет для пескоструя несложно. Для этого необходимо воспользоваться насадкой под стандартный шаровой кран, который находится на конце рукава для рукава, для выброса воздушно-песчаной смеси. Сопло необходимо изготовить на токарном станке. Как вариант можно использовать свечу зажигания.

Сборка и проверка исправности пескоструйного оборудования

Перед началом работы необходимо проверить следующие комплектующие агрегата:

Фитинги должны пропускать воздушный поток.
Внутренний диаметр фитингов и рукавов должен быть в несколько раз больше диаметра сопла.

Перед началом работ важно осушить влагоотделитель, настроить дозирующий клапан проверить защитную одежду оператора. Маленький пескоструй является незаменимым устройством при зачищении металлических, деревянных, бетонных поверхностей от коррозий, грязи, а также для нанесения рисунка, обезжиривания и полировки.

Такой аппарат можно приобрести в магазине или изготовить самостоятельно. При работе самое важно – соблюдать правила техники безопасности, чтобы абразив не попал в глаза.

Пескоструй своими руками: как собрать полезный инструмент

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Перед чистовой отделкой поверхности ее требуется очистить от загрязнений и старого покрытия. Каждый, кто хоть раз подготавливал стены к покраске либо снимал остатки ржавчины с металла, представляет, сколько сил и времени отнимает данный процесс. Если делать это вручную, результат не всегда получается удовлетворительным. Пескоструйный аппарат – прибор, полирующий поверхность песком. Изготовить пескоструй своими руками – задача не такая и сложная.

Пескоструйный аппарат – это прибор, с помощью которого можно очистить любую поверхность песком

Содержание

1 Что собой представляет пескоструйный аппарат: из каких элементов состоит
2 Что нужно знать о принципе работы самодельного пескоструя
3 Пескоструй своими руками: типы приборов и преимущества самостоятельного изготовления
4 Какие понадобятся комплектующие: как выбрать компрессор для пескоструйного пистолета
- 4. 1 Основные типы компрессоров для пескоструйного аппарата
- 4.2 Какие детали пригодятся в качестве комплектующих для изготовления пескоструйки своими руками
- 4.3 Типы и виды абразивов для обработки поверхностей
- 4.4 Что можно использовать, кроме песка, для изготовления своими руками пескоструйной камеры
5 С чего начать процесс изготовления пескоструйного аппарата своими руками
6 Как сделать пескоструй своими руками из газового баллона
- 6.1 Пошаговая сборка пескоструйки своими руками: видео
7 Пескоструй своими руками из огнетушителя: краткая инструкция
8 Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления
- 8.1 Как сделать инструмент из продувочного пистолета и краскопульта

Что собой представляет пескоструйный аппарат: из каких элементов состоит

Пескоструй – это аппарат, подающий под большим давлением струи песка, которые очищают и полируют поверхности. Использование прибора позволяет не только качественно, но и быстро избавиться от загрязнений или, например, матировать стекло.

Пескоструйный аппарат состоит из компрессора, ресивера, емкости, пистолета и соединительных шлангов

Особенно пригодится прибор для небольших автомастерских, для хозяев, которые любят придавать старым вещам новый вид, а также просто для владельцев частных домов, где постоянно требуется наводить порядок. Наиболее удобным для работы считается пескоструйный пистолет с рециркуляцией, позволяющий использовать абразив повторно.

Факт! Конечно, всегда присутствует возможность приобретения на строительной торговой площадке готового прибора. Но стоимость устройств довольно высокая, а найти детали в гараже, чтобы изготовить самодельный пескоструйный аппарат своими руками, – незатратно и просто.

Как сделать пескоструй своими руками? Существует несколько способов. Для этого применяются 2 основные конструкционные схемы, главное отличие которых – механизм подачи абразивного песка в выходной такт. Несмотря на это, оба варианта требуют наличия практически одинаковых деталей для создания значимых узлов. Итак, в целом пескоструи состоят из таких элементов:

компрессор – основная деталь, нагнетающая воздух;
ресивер – элемент, который чаще всего изготавливается на основе газового баллона;
емкость небольшого объема – выполняется из огнетушителя или фреонового баллона, именно сюда помещается пескоструйный песок;
пистолет, через который и будет осуществляться подача абразива;
соединительные шланги.

Пескоструй промышленного типа состоит из таких же компонентов как и бытовой

Все специалисты, изготавливающие самодельные пескоструйные аппараты, акцентируют внимание на том, что если хочется, чтобы прибор работал дольше, то требуется оборудовать его влагоотделителем. Если речь идет о поршневом компрессоре, деталь следует установить на входном такте подачи воздуха в систему фильтрации масла.

Что нужно знать о принципе работы самодельного пескоструя

Какой бы ни был выбран тип конструкции, прибор должен формировать на выходе струю воздушно-абразивной смеси. Напорная система работает благодаря высокому давлению подачи выбранного абразива в выпускной патрубок, где происходит смешивание с воздушным потоком, подающимся из компрессора. Если говорить об эжекторном устройстве, стоит знать, что здесь работа осуществляется с использованием эффекта Бернулли, основанном на создании вакуума, который и засасывает песок.

Существует огромное количество схем и выполненных своими руками чертежей пескоструйных аппаратов, позволяющих изготовить их самостоятельно. Каждый изобретатель предпочитает использовать различные ненужные детали, которые находятся под рукой, но все конструкции будут работать по схожему принципу.

Перед тем как сделать пескоструйный аппарат своими руками, нужно понять механизм работы инструмента, подготовить все необходимые детали конструкции. Если правильно собрать элементы, самодельный аппарат ничем не будет уступать серийному. Зачастую удается сконструировать прибор с минимальными затратами.

По принципу работы пескоструйный аппарат очень похож на краскопульт

Это интересно! Принцип работы пескоструя очень похож на механизм действия краскопульта, главная задача которого – распыление лакокрасочных материалов. Тем не менее один прибор никогда не сможет заменить другой.

Главный элемент, который понадобится для пескоструйного аппарата, – компрессор. Именно благодаря ему в магистралях конструкции создается поток воздуха под нужным давлением. Когда воздух проходит по главному шлангу сквозь рукав для забора песка для пескоструйного аппарата, создается вакуум, способствующий тому, что абразивная смесь всасывается в основную магистраль, где и соединяется с воздушной струей.

Затем уже смесь из воздуха и абразива доходит до сопла – отверстия, через которое и осуществляется подача песка на поверхность под высоким давлением. Из этого следует, что, помимо компрессора, требуется дополнить конструкцию шлангами нужного диаметра, соединительными штуцерами, кранами и дозаторами. Чтобы обеспечить бесперебойное питание рабочего прибора, понадобится электрический кабель.

Пескоструйное сопло – элемент, формирующий абразивную струю с нужными для работы характеристиками. Своими руками можно изготовить керамическое сопло, потому как для основы идеально подходят отработанные свечи зажигания, из которых предварительно вынимается электрод. На серийных приборах присутствует стальной элемент, имеющий внутреннее карбидно-борное или карбидно-вольфрамовое покрытие. В многочисленных отзывах пользователей отмечено, что такие детали очень редко долго служат владельцам.

Пескоструйное сопло формирует с нужными для работы характеристиками абразивную струю

Пескоструй своими руками: типы приборов и преимущества самостоятельного изготовления

Перед тем как переходить к созданию чертежей пескоструя своими руками, следует больше узнать о самом приборе и основных видах инструмента, а также взвесить все за и против относительно самостоятельного изготовления. В целом все приборы можно разделить на 3 большие группы:

Всасывающие. Подойдут для выполнения несложных работ по очистке поверхностей. Принцип действия чрезвычайно прост: воздух засасывает песок из емкости, после чего смесь подается на сопло. Это наиболее простой вариант для домашнего изготовления.
Прибор, работающий по принципу вакуума. Основное преимущество пескоструйного пистолета с рециркуляцией абразива – возможность многоразового использования вещества, вышедшего сквозь сопло. Песок в этом случае повторно засасывается в резервуар через специальную камеру.
Пневматический пескоструй. Устройство отличается огромной мощностью и подает абразив под большим давлением. С помощью инструмента можно легко очистить даже самые загрязненные поверхности и запущенные ржавые детали.

Факт! Пневматический пескоструй рекомендуется использовать не только тогда, когда требуется обработать сильнозагрязненные поверхности, но и в том случае, если планируется очистить большую площадь. Зачастую конструкции очень сложные, поэтому самостоятельно их изготавливают редко.

Пескоструйные аппараты можно разделить на всасывающие, вакуумные и пневматические

Перед тем как сделать пескоструйный аппарат, следует изучить достоинства и недостатки такой работы. Преимущества самостоятельного изготовления:

при наличии всех комплектующих и навыков сборки инструмента создание устройства не займет много времени;
есть возможность сэкономить на покупке серийного товара;
если применять качественные комплектующие, прибор получается даже надежнее заводского варианта.

Среди минусов самостоятельного изготовления выделяются такие нюансы:

собирать инструмент может только человек, обладающий соответствующими навыками;
если приобрести некачественные детали, прибор долго не прослужит;
неправильно подобранное и установленное сопло не только усложнит работу, но и снизит эффективность.

Применение качественных комплектующих при изготовлении пескоструйного аппарата своими руками обеспечит надежность изделия

Главным недостатком считается то, что если при сборке не учесть всех моментов, неправильно или ненадежно собрать соединения, то присутствует риск получения травмы из-за разрыва клапана или резервуара с абразивом. Если перед тем, как своими руками начать собирать прибор, посоветоваться со специалистом в этой области, создать грамотный и подробный чертеж под руководством того, кто уже выполнял подобную работу, то получится надежный помощник по дому.

Какие понадобятся комплектующие: как выбрать компрессор для пескоструйного пистолета

Компрессор – наиболее важная деталь, потому как работать пескоструйный аппарат без данного элемента не будет. Поэтому к выбору следует подходить обдуманно, хотя бы по той причине, что стоит устройство довольно дорого.

Следует помнить, что именно от этого комплектующего будет зависеть производительность прибора. Многие не советуют изготавливать своими руками компрессор для пескоструя, мощность которого составляет 500 л/мин. Оптимально, когда показатель находится на уровне 700 литров. Необходимо также учесть, что эта мощность должна сохраняться и при давлении 8 бар. Основными элементами, влияющими на соотношение уровня давления и объема, являются:

Самой важной деталью в работе пескоструйки является компрессор

диаметр абразивного и воздушного шланга;
материал, используемый для изготовления сопла;
длина магистрали;
тип и вид абразивного материала.

Важный критерий, от которого зависит выбор и работа компрессора, – диаметр сопла. Чем показатель больше, тем выше давление; тем быстрее, соответственно, получится очистить поверхность. Следует также обращать внимание и на показатели давления – здесь все зависит от типа обрабатываемого материала.

В таблице показано, какого давления будет достаточно для обработки различных поверхностей:

Тип поверхности	Необходимое давление, бар
Бетон, искусственный камень	3-5
Металлические поверхности	8
Поверхности, устойчивые к механическим воздействиям	12

Лучше брать аппарат с определенным запасом мощности, потому как не всегда получается предварительно продумать, где придется использовать пескоструй, тем более что можно сделать прибор любой мощности.

Основные типы компрессоров для пескоструйного аппарата

В аппаратах для пескоструйной обработки используется в основном 2 типа компрессоров:

винтовые;
поршневые.

В большинстве случаев при самостоятельном изготовлении отдают предпочтение поршневым вариантам. Эти компрессоры отличаются высокой производительностью, но вот воздух в магистраль подается определенными толчками. Для устранения такой проблемы дополнительно устанавливается ресивер.

В устройствах для пескоструйной обработки применяются винтовые и поршневые компрессоры

Некоторыми пользователями также отмечается, что у поршневых приборов иногда случаются проблемы с подачей масла. Это приводит к появлению влаго-масляного конденсата. Следствием такого нюанса становится образование комков в абразивном материале, из-за чего возможен выход инструмента из строя.

Принцип работы пескоструйного аппарата с винтовым компрессором несколько иной. Здесь в основе прибора лежат 2 шестерни червячного типа, вращающиеся в разные стороны. Главное преимущество состоит в отсутствии шума и лишних вибраций. Именно по этим причинам, если планируется собирать пескоструйный мини-аппарат для домашнего использования, лучше выбирать именно винтовой компрессор.

По типу питания компрессоры делятся на дизельные и электрические. Каждый из вариантов отличается своими преимуществами и недостатками. Если планируется собрать небольшой мобильный прибор, лучше отдать предпочтение дизельному варианту, основное преимущество которого – отсутствие привязки к сети 220 В.

Соответственно, устройство будет удобно переносить по участку, например, для снятия краски с забора или ворот. Другое преимущество дизельного компрессора – способность автоматически управлять оборотами двигателя. Это дает возможность регулировать и экономить расход топлива.

При самостоятельном изготовлении пескоструйки отдают предпочтение поршневым компрессорам

Достоинство электрического компрессора – меньшие затраты на топливо, но постоянно присутствует подвязка к наличию розетки электросети. Использовать его можно при любых температурах, в то время как для работы дизельного прибора в морозных условиях придется дополнительно приобретать установку холодного старта и предварительного подогрева. Дизельные механизмы очень не любят низкие температуры.

Статья по теме:

Краскопульт для водоэмульсионной краски: разновидности и советы по выбору
Разновидности распылителей для водоэмульсионки. Рейтинг лучших моделей. Рекомендации по выбору и использованию краскопультов.

Если хочется максимально сэкономить, можно сделать устройство своими руками, используя подручные комплектующие. В частности, для работы подойдут готовые компрессорные головки, которые снимают с тормозного пневматического прибора таких автомобилей, как ЗИЛ и МАЗ. Зачастую их можно найти на старых разборках, на барахолках или на сайтах объявлений. Для нормальной работы головки потребуется оборудовать ее ресивером, а также рамой для удобного крепления остальных элементов конструкции.

Какие детали пригодятся в качестве комплектующих для изготовления пескоструйки своими руками

Перед тем как сделать пескоструй, следует позаботиться о наличии необходимых деталей, большую часть которых всегда можно найти в своем гараже, кладовой или мастерской. Недостающие предметы стоит поискать на барахолках либо в строительных магазинах. Одной из важных составляющих является емкость, откуда абразивный песок будет подаваться в магистраль. Большая часть умельцев предпочитает для этой цели применять старый газовый баллон.

Важно! Если для работы берется газовый баллон, следует внимательно посмотреть, чтобы на нем отсутствовали признаки ржавчины, вмятины и другие повреждения. Помимо использования баллона в качестве емкости для абразива, он может пригодиться для изготовления ресивера на компрессор, однако при разборке необходимо соблюдать максимальную технику безопасности.

Без наличия всех необходимых деталей собрать пескоструйку не получится

Чтобы емкость свободно наполнялась абразивом, требуется к баллону приварить фрагмент трубы. Для удобства в верхней части следует зафиксировать горловину, которая будет играть роль воронки для засыпания песка. Понадобится также и другое оборудование для пескоструя:

Шаровые краны. Лучше выбирать наиболее надежные и долговечные материалы проверенных производителей с хорошей репутацией.
Армированный резиновый шланг. Оптимальным вариантом считается рукав диаметром 14 мм, который рассчитан на высокое давление и постоянное трение абразивного песка.
Газовый шланг. Диаметр изделия должен быть не меньше 1 см. Именно по этому шлангу в систему будет подаваться сжатый воздух, который еще не смешался с абразивным материалом.
Штуцеры и зажимы цангового типа. Нужны для того, чтобы фиксировать шланги к другим элементам системы.
Фум-лента или другой уплотнитель. Все соединения требуют надежной герметизации, потому как пескоструй работает под постоянным высоким давлением.

Большинство необходимых деталей можно найти в своем гараже

Типы и виды абразивов для обработки поверхностей

Основным расходным материалом для работы является абразив, под воздействием которого и происходит чистка поверхности. Просто отобранный с берега реки песок для этой цели не подойдет, потому как имеет неоднородный состав, а его частицы отличаются неодинаковым размером и формой. Все это впоследствии будет влиять на качество обрабатываемой поверхности. Кроме того, большие песчинки в процессе очистки разбиваются и превращаются в пыль, а сам абразив очень быстро приходит в негодность, поэтому его требуется постоянно обновлять.

В первую очередь нужно запомнить, что для качественной очистки подойдут лишь специальные виды абразива. Зачастую это не только песок, но и другие подходящие материалы искусственного и естественного происхождения. Выбор варианта будет зависеть от специфики работы. Главными в этом случае являются такие параметры:

твердость;
размер;
форма.

Интересный факт! В большинстве стран запрещено применять обычный кварцевый песок для работы пескоструя, потому как частицы кварца при ударе о металл превращаются в пыль, которая способна вызывать тяжелые легочные заболевания. Помимо воздействия на здоровье пескоструйщика, пыль может навредить окружающим, даже находящимся далеко от места работ.

В пескоструйных аппаратах применяют такие виды песка как речной, карьерный и промышленный кварцевый

В целом устройство пескоструйного аппарата предполагает использование таких типов песка, как:

Обычный речной. Материал требуется просеять для получения однородного состава.
Карьерный. Несколько мельче речного, но, помимо просеивания, материал требует дополнительной промывки.
Промышленный кварцевый. Производная от обычного песка, полученная путем просеивания и разделения на фракции. По стоимости в 3 раза дороже речного.
Особый дробленый абразив. Получен в результате дробления кварцевых горных пород. Высокую эффективность работы в этом случае обеспечивает остроугольная форма зерен, оказывающая хорошее воздействие на поверхность.

Что можно использовать, кроме песка, для изготовления своими руками пескоструйной камеры

Кроме песка, для работы аппарата подойдут и другие виды расходников:

Никель и купершлак. Одни из самых популярных вариантов для пескоструя, которые получаются из отходов производства меди и никеля. Стоимость такая же, как у обработанного песка, но они прочнее и тверже.
Стальная и чугунная дробь. Не только наиболее дорогой вариант, но и самый прочный. Применяется для быстрой, но грубой обработки поверхностей.
Гранатовый песок. Тверже обычного песка, но такой же непрочный. Стоит дорого и редко используется для работы.
Стеклянная и нержавеющая дробь. Пескоструйное стекло применяется в основном для очистки поверхностей из нержавеющей стали.
Электрокорунд. Твердая кристаллическая форма оксида алюминия. Практически не повреждается и подходит даже для самых загрязненных поверхностей.

Стальная и чугунная дробь является самым прочным абразивом

Если просматривать фото пескоструев, можно обратить внимание на то, что камера представляет собой конструкцию прямоугольной формы. Чаще всего это ящик, сваренный из металлического уголка, который обшит тонкими стальными листами толщиной до 1 мм. Для того чтобы легче было контролировать количество абразива в процессе работы, лучше всего по длинной стороне расположить стеклянное или пластиковое смотровое окно.

На передней стенке камеры выполняются 2 симметричных отверстия диаметром 100-120 мм, в которые вставляются специальные плотные перчатки. Следует учитывать, что они будут постоянно подвергаться воздействию абразива, поэтому замена данных элементов не должна вызывать сложностей.

Дно камеры выполняется из армированной сетки, под которой располагается желоб для использованного абразива. Удобную работу обеспечивает освещение. Для этого достаточно взять 2 лампы необходимого размера. Пистолет для пескоструйного аппарата помещается внутрь камеры, а воздух подводится при помощи шланга, подсоединенного снаружи. Таким образом, материал не будет вылетать за пределы, что даст возможность использовать его повторно. По сути, такой вариант исполнения позволяет создать пескоструйный пистолет с системой рециркуляции абразива.

Полезный совет! Если планируется чистить нестандартные изделия большой формы, боковые грани советуют затянуть прочным брезентом. Чтобы камера получилась максимально удобной, не следует делать работы на глаз – лучше предварительно подготовить чертеж.

Кроме песка используют никель и купершлак, гранатовый песок, стеклянную и нержавеющую дробь, а также электрокорунд

С чего начать процесс изготовления пескоструйного аппарата своими руками

Самое простое, что можно попробовать изготовить своими силами, – пескоструйный пистолет. Этот вариант представляет собой конструкцию с рукояткой, наконечником и двумя штуцерами: один служит для того, чтобы подводить сжатый воздух, второй – для засасывания песка внутрь системы. Если планируется интенсивно эксплуатировать прибор, лучше все-таки приобрести готовый пистолет для пескоструйной обработки. Если же аппарат предполагается применять от случая к случаю, вполне можно попробовать создать конструкцию из предметов, которые находятся под рукой.

Чтобы пользоваться прибором было комфортно, следует начать с выбора сопла для пескоструйного аппарата. Оно представляет собой насадку, через которую выстреливает поток воздуха, смешанный с абразивом. Если имеются навыки работы и нужные инструменты, можно постараться и выточить деталь самостоятельно, но большинство предпочитает покупать готовый элемент, сделанный из карбида вольфрама или бора. В среднем детали рассчитаны на 100 и более часов работы, в то время как чугунных или керамических элементов хватает на 2-3 часа эксплуатации.

Важно! При покупке или самостоятельном изготовлении сопла следует учитывать, что материал должен быть рассчитан на воздействие абразивного песка, которое увеличивается из-за высокой скорости подачи. По этим причинам требуется, чтобы материал выдерживал механическое трение.

В соответствии с размером сопла производится пистолет для пескоструя, к которому затем подсоединяются штуцеры и рукоять. Наиболее примитивная конструкция собирается из нескольких фитингов для водопроводных труб, тройника, а также пластикового бака для песка.

Очень часто для изготовления сопла используют свечи зажигания

В упрощенном варианте в качестве емкости выступает разрезанная пластиковая бутылка, зафиксированная в верхней части конструкции. Подобного рода установку несложно собрать всего за несколько часов. Ход работ будет выглядеть таким образом:

в бутылку засыпается песок;
пистолет подсоединяется к бутылке;
к пистолету подводится сжатый воздух из компрессора.

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным. Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

газовый баллон из-под пропана или фреона;
мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
шаровые краны, регулирующие подачу воздуха и абразивного песка;
фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
тройник с резьбой, маркированной «ДУ 15»;
резиновый двухметровый рукав диаметром 14 мм;
шланг сечением 10 мм, длиной не менее 5 метров;
5-метровый газовый рукав, диаметр которого 10 мм;
зажимы и фитинги для шлангов, лучше взять с запасом;
сопло;
пескоструйную насадку для компрессора;
фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой. Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм. На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Пескоструй своими руками из огнетушителя: краткая инструкция

При использовании баллона для огнетушителя получается практически такой же прибор, как в случае с газовым баллоном, только более компактного размера. Минусом подобной конструкции является небольшая емкость для песка, которую потребуется постоянно наполнять. Значительными преимуществами считаются компактные размеры и удобная транспортировка приспособления.

Факт! Сделать пескоструй из огнетушителя намного проще ввиду того, что вентиль выкручивается гораздо легче, чем в случае применения газового баллона.

Как и в конструкции из газового баллона, потребуется в днище огнетушителя проделать отверстие для засыпки песка. Потом к выполненному отверстию прикрепляется резьбовой фитинг. Для придания устойчивости конструкции рекомендуют приварить к баллону металлические ножки. Этот прием также поможет обеспечить подключение шланга снизу.

Для создания полноценной конструкции потребуется приобрести комплект фитингов и кран. В целом готовая установка будет выглядеть таким образом:

на выходе из баллона от огнетушителя устанавливается кран;
с левой стороны выполняется выход, куда будет подключаться компрессор;
справа подготавливается выход для рукава пескоструя.

Также для создания пескоструйки из огнетушителя потребуется приобрести комплект фитингов и кран

Затем необходимо подключить к аппарату компрессор, а также установить купленный или изготовленный своими руками пистолет для пескоструя. Полученный небольшой прибор считается идеальным вариантом для выполнения мелких работ.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

самодельное или керамическое сопло;
качественный армированный шланг;
узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
блок регулировки подачи, который представляет собой цилиндрический дозатор;
труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

продувной пистолет пневматического типа;
тройник для сантехнических работ;
шаровый кран, при помощи которого будет регулироваться подача абразива;
выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

рукоятку, оснащенную механизмом подачи воздуха;
клапан для смешивания, который берется из пистолета-краскопульта;
емкость для абразива;
тройник;
шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Насадка для пескоструя своими руками

По причине того что частенько, что-то ковыряю, делаю, возникает проблема чистки различных деталей.
Чистка естественно механическая (железная щетка, отвертки, наждачка, болгарка с разными насадками) и хим. средствами (бензин, различные смывки и растворители).

Короче запарило, а особенно труднодоступные места где надо почистить. Решил покурить тему пескоструя. Нашел много ссылок и статей про пескоструй,

Кому интересны возможности пескоструя смотрим ролики:

Вот ссылки на то как сделать аппарат, думаю что начинающим пригодятся.

Схема пескоструя, взял из инэта

На местной автопомойке, что расположена у меня в гаражах на соседней линии увидел, что кто-то выкинул баллон из под ГБО. Взял, проверил наличие газа — его не оказалось, видать давно баллон у кого-то в гараже валялся. Но всё-же соблюдая осторожность взял сверло, шуроповерт и на низких оборотах с маслицем (что бы искры не было) просверлил отверстие. Газа не оказалось.

Далее купил всякие водопроводные сгоны, тройники, ниппели и еще хз чего ещё. Для пробы взял водопроводный шланг (лежал мертвым грузом в гараже). За день приварил и прикрутил все к баллону.

Изготовил крышку из переходника с одного диаметра на другой.

внутрь прокладку из толстой резины

отпили свечу автомобильную и собрал сам пистолет

Ну все вроде готово. Конечно пока компрессор слабый — нужен намного сильнее и нужно будет заменить шланги на более прочные. Попробовал очистить ржавый гаечный ключ, короче — работает. Фото уже очищенного, был весь ржавый что даже букв и цифр не видно.

Смотрите также

Комментарии 48

зачем пескоструй? когда есть пескомёт !

Подскажите какой мощности нужен компрессор .чтобы хорошо работало все.
Заранее спс

Лучше всего трехфазник, чтоб литров на 500 был резервуар.

Песок после использования можно повторно использовать?

Просеять и повторно

Привет! Как пескоструй ведет себя по прошествии времени? Сориентируй по порядку цены на составляющие-тоже нужен такой (диски и пр. чистить).

взял на заметку данный аппарат, тоже сделаю себе

Виноградик круто получился!

я думал резьбу конского размера снизу приварить и переходами заузить до крана на 1 дюйм. сейчас приварена труба 3/4 кран 3/4 потом уголок и шланг 25 мм для абразива.

А что, мысль! Отпишите как получится

сегодня пескоструй собрал. песок просеяный добыл. компрессор зиф на 8 кубов. шланги абразивные. песок идет с перебоями. приходится трясти бак постоянно. была такая проблема?

Есть такая проблема, но не постоянно трясти, а переодически. Думаю над ней. Наверное надо с низу бака конус острый варить.

А принцип Инжекции здесь не сработает?

Либо брать дозатор за 10 тр. он создает вихревую подачу, либо подавать абразив под углом 45 градусов.

Посмотрел несколько роликов и наткнулся на один вариант, там говорится о разном давлении в резервуаре и подаче на выход, давление в резервуаре ограничивается тем самым регулятором правда стравливатель у него стоит в том же тройнике что и регулятор и даже если давление превышает норму в 6 атмосфер продавленных как вы укзали через нижний кран подачи песка то он срабатывает и опять выравнивает давление в резервуаре до указанной величины в 6 атмосфер, таким образом он добился равномерной подачи абразива.

и есть идея стационарной установки, слышал что есть проблема того что не ссыпается до конца весь образив, вот сижу думаю помимо воронки приваренной к днищу.

Да такая проблема есть. Стационарно хорошо, но привязано к одному месту. На колесах удобнее. 😉 но с другой стороны можно вообще от компрессора подводку из ПВХ труб сделать.

спасибо за советы, кстати о подводке из труб ПВХ видел много на вулканизациях такие решения, с одной стороны удобно ведь по пути не только можно пескоструй ставить, но еще пару вещиц поставить, но наверно придется и компрессор порядочный поставить, или доп. рессивер чтоб давление постоянное было в системе?

Я вот думаю вот такую модель собрать.
Пока все не до конца расписано но думаю тот кто сталкивался со сборкой данных агрегатов частично поймет что к чему. многие спросят почему пвх труба на подаче воздуха, по отзывам она прекрасно себя ведет при работе с давлением, 8 атмосфер держит отлично ничего нигде не травит и не ведет. Вот сопло все таки думаю раскашелится на карбид бора. Песок кварцевый использовать его опт на наши деньги не так дорог в рублях примерно 4.5 тысячи за тонну. вместо краника которым можно регулировать давление внутри резервуара врезать клапан который сам автоматом будет стравливать воздух, плюс регулировка нужного давления за счет краника с монометром и влагоотделитель перед резервуаром.внизу где стоит кран подачи песка ошибся и вместо металла обозначил бронзу, она конечно практически сразу умрет) ну а так у кого будут идеи к дополнению буду рад почитать и набраться ума так как это будет мой первый опыт сборки так что не материть особо строго)))

Чтобы быстро и качественно очистить поверхности от загрязнений, старых лакокрасочных покрытий и ржавчины, лучше всего применять пескоструйную обработку. Такой тип очистки производится с помощью специального оборудования — камер, пистолетов. Если в наличии есть мойка высокого давления, можно сэкономить на покупке: пескоструйная насадка на «Керхер» поможет в быту и ремонте, а сделать ее можно самостоятельно.

Принцип работы насадки

Каким бы ни был пескоструйный аппарат, принцип его действия следующий: в результате работы компрессора воздушный поток находится под высоким давлением, за счет чего в сопло прибора поступает абразив (чаще песок). Последний подается через выходное отверстие тонкой, но сильной струей непосредственно на обрабатываемый предмет, в результате верхний слой снимается.

Пескоструй для «Керхера» — приспособление, способное сделать мойку высокого давления пригодной для работы по типу пескоструйного пистолета. Такая насадка не заменит профессионального оборудования, но для очищения небольших поверхностей она прекрасно подойдет. Вместо воздуха заряд кинетической энергии каждой порции песка будет придавать вода, а в остальном принцип работы устройства останется тем же:

под действием созданного компрессором высокого давления вода проходит через заборное отверстие шланга, вторым концом помещенного в емкость с песком;
в заборном шланге создается вакуум, который помогает абразиву продвигаться в основной шланг;
после смешивания песка и воды поток подается через выходное отверстие на поверхность изделия.

Для снижения потребления песка и повышения эффективности обработки можно ввести в указанную конструкцию дозаторы, краны. Обычно пескоструйная насадка для Karcher расходует 30 кг песка на каждый 0,8-1 квадратный метр поверхности.

Области применения насадки

За счет высокой мощности струи с помощью насадки на «Керхер» можно обрабатывать различные поверхности:

очищать дерево, бетон от штукатурки, старой краски, лаков, строительных смесей;
удалять с металла ржавчину, окалину;
зачищать различные изделия перед обработкой, нанесением защитных и финишных покрытий;
избавляться от трудновыводимых загрязнений;
убирать пятна и потеки клея, монтажной пены.

Изготовление самодельной насадки

Специальная насадка для мойки высокого давления превращает последнюю в хороший пескоструйный агрегат, важно только приобрести качественные комплектующие. Понадобятся:

надежный шланг с возможностью работы под давлением;
дозатор для экономии абразива;
сопло для выброса песка с водой;
крючок спускового механизма;
хомут и штуцер.

От качества сопла будет зависеть долговечность работы насадки и конечный результат, поэтому на нем лучше не экономить. Керамические приспособления выходят из строя быстрее, чем выполненные из сплавов вольфрама, кобальта. Однако металлические насадки могут быть подвержены ржавлению из-за наличия воды в мойке, поэтому рано или поздно любое сопло может испортиться. У более дорогих приспособлений спусковой крючок идет в комплекте, иначе придется покупать его отдельно.

Насадка на «Керхер» для пескоструя обязательно включает армированный шланг длиной не менее двух метров. Не стоит приобретать шланги без дополнительного усиления каркаса — они не способны работать под давлением в несколько атмосфер. Изделие сомнительного качества порвется довольно быстро.

Алгоритм действий

Чтобы изготовить насадку своими руками, нужно действовать таким образом:

зафиксировать наконечник сопла посредством резьбы;
присоединить дозатор для регулировки подачи воды с абразивом на насадку;
совместить емкость с песком и основное устройство при помощи шланга, хомута, штуцера нужного размера.

Прикручивать все элементы конструкции надо крепко, правильно, ведь они будут претерпевать влияние давления, создаваемого компрессором. Стыки должны быть полностью герметичными, и для их укрепления можно применять ФУМ-ленту. Чтобы сэкономить, все работы лучше производить над емкостью с решеткой, на которой удобно помещается обрабатываемое изделие. После воду с песком можно собрать и применять повторно, опустив в нее шланг для забора раствора.

Конструкция и принцип работы пескоструйного аппарата

Пескоструй своими руками можно собрать на основе двух конструкционных схем, отличающихся физикой подачи абразивного материала в выходной тракт. Однако они будут иметь практически одинаковый список значимых узлов.

Компрессор — основное устройство для нагнетания воздуха.
Ресивер, который можно сделать из газового баллона.
Емкость для абразивного материала достаточно малого объема, которая делается из фреонового баллона или огнетушителя.
Пистолет, основной инструмент оператора установки.
Соединительные шланги.

Важно! Чтобы обеспечить долгую работу и стабильные параметры абразивной смеси устройство пескоструйного аппарата должно обязательно включать влагоотделитель. Если используется поршневой компрессор, рекомендуется устанавливать на входном тракте подачи воздуха систему фильтрации масла.

Любое самодельный пескоструй должен формировать на выходе поток воздушно-абразивной смеси. При этом напорная схема использует подачу абразива давлением в выпускной патрубок, где он смешивается с потоком воздуха от компрессора. Бытовой пескоструйный аппарат эжекторного типа использует эффект Бернулли для создания вакуума в тракте забора абразива. Последний поступает в зону смешивания под действием атмосферы.

Чертежи и схема самодельного пескоструя, по которым можно собрать аппарат в домашних условиях, отличаются огромным разнообразием. Причина в том, что мастера-кустари используют для своих изделий то, что под рукой. Поэтому разумно рассматривать общие принципы, по которым строится самодельное пескоструйное оборудование.

Из чего можно собрать пескоструй

Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

Узел смешивания. Сюда с двух шлангов поступает песок для пескоструя, сжатый воздух из компрессора. На выходе — готовая воздушно-абразивная смесь. При этом никаких требований, например, объема камеры смешивания, к узлу не предъявляется. На этом основании для его изготовления можно использовать обычный сантехнический тройник.
Устройства регулирования. Нормальный ручной пескоструйный аппарат должен иметь возможность настраивать поток воздуха и интенсивность подачи абразивного материала. При этом никаких требований к устройству регулирования не предъявляется. В домашних условиях эту роль хорошо выполняют водяные шаровые краны из стали.
Точки подключения. Для присоединения шлангов на портативный пескоструйный аппарат устанавливаются обычные штуцеры. Они могут оснащаться хомутами для надежного крепления. Все эти компоненты нетрудно купить в магазинах.
Ресивер. Эта часть конструкции нужна для облегчения работы компрессора и стабилизации давления. Ресивер обязательно потребуется, если хочется получить мощный пескоструй своими руками. Изготовить это устройство можно из огнетушителя порошкового типа с большой емкостью корпуса. Еще один вариант — сделать ресивер из газового баллона.
Камера абразива. Компоненты для ее изготовления могут отличаться в зависимости от типа создаваемой установки. Например, мини пескоструйный аппарат эжекторного типа собирается с пластиковой бутылкой для абразива. Напорная же установка потребует прочной емкости, сделанной из огнетушителя или фреонового баллона.

Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

краны шаровые, 2 шт;
баллон из-под фреона, газовый или огнетушитель;
отрезок трубы для создания воронки засыпа абразива в камеру;
тройники, 2 шт;
шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
фитинги и хомуты для крепления шлангов;
сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

на вентиль баллона, нижний тройник — устанавливаются штуцеры;
шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Важно! Процесс отделения нужной части свечи — это неизбежное образование огромного количества пыли и неприятного запаха. Поэтому, если нет навыков работы с болгаркой и мастерской, рекомендуется купить керамическое сопло в магазине.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
армированный шланг;
блок смешивания, подойдет тройник с подходящим диаметром посадки;
узел регулировки подачи, дозатор с цилиндрического типа;
трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

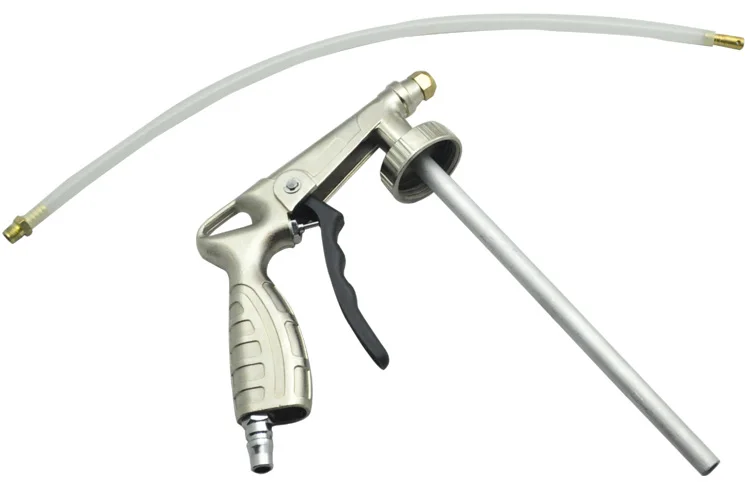

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

готовый пневматический продувочный пистолет;
сантехнический тройник;
шаровый кран для регулировки подачи абразива;
выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

клапан смешивания из обычного пистолета краскопульта;
рукоять с механизмом подачи воздуха краскопульта;
бутылка для абразивной смеси:
тройник;
шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

проточить пистолет краскопульта для использования сопла нужных габаритов;
присоединить к пистолету тройник смешивания;
установить и закрепить шланги подачи и циркуляции.

Важно! Пуск подачи песка или иного абразива из емкости осуществляется простым нажатием курка. Объема бутылки хватает для обработки небольших деталей или поверхностей на протяжении 20-30 минут.

В качестве заключения

Чтобы самодельный пескоструй не стал проблемой и не испортил здоровье владельца, не стоит пренебрегать простыми правилами безопасности. Рекомендуется сразу отбирать пыль из зоны обработки. Приспособление для решения такой задачи можно сделать из пылесоса. Однако для достижения максимального уровня защиты обязательно нужно работать в респираторе, использовать для очистки, шлифовки мелких деталей необитаемую герметичную камеру.

Самые популярные пескоструйные аппараты 2018 года

Аппарат пескоструйный AE&T T06505 19л.

Пескоструйный аппарат 17 л GARWIN 8866101

N33235 Пескоструйная камера 90л. AE&T T06301 настольная

JTC-5324 Пескоструйный аппарат, шланг 1/2″,макс. давл. 250PSI, объем 38л.

Пистолет пескоструйный Fubag Sbg142/3

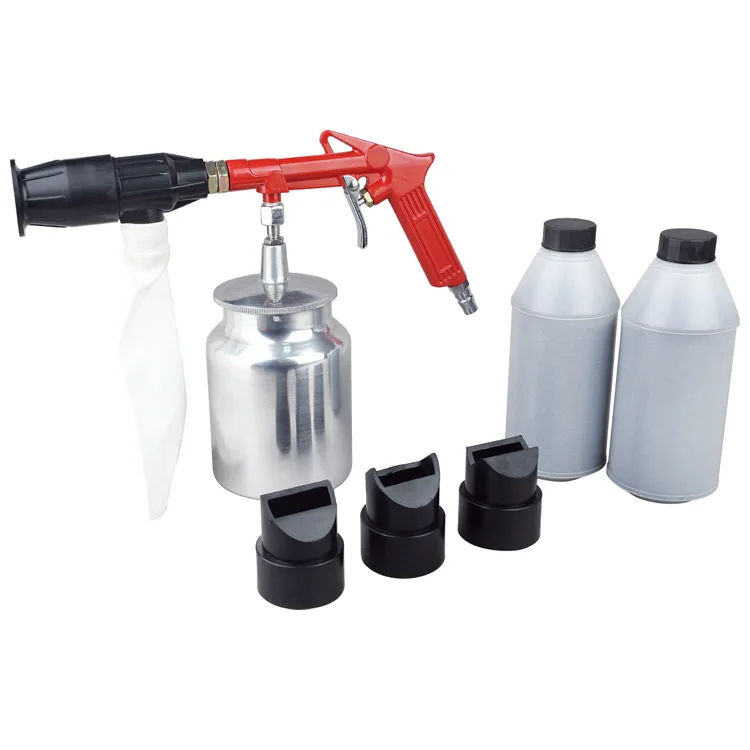

Пескоструйный пистолет | Принадлежности для абразивно-струйных аппаратов

У нас есть пескоструйный пистолет, необходимый для качественной работы.

Купить пескоструйный пистолет

Пистолет для группировки абразивно-струйных принадлежностей, комплект абразивно-струйного пистолета, сифон с подачей, сталь, 6,2 куб. футов в минуту мин. CFM @ 80 фунтов на квадратный дюйм, внутренний диаметр сопла. 3/16 дюйма, включая 10-футовый шланг, керамическое сопло 3/16 дюйма, сифонный пистолет, стальную всасывающую трубку и шестигранный ключ, давление воздуха (PSI) от 40 до 125
