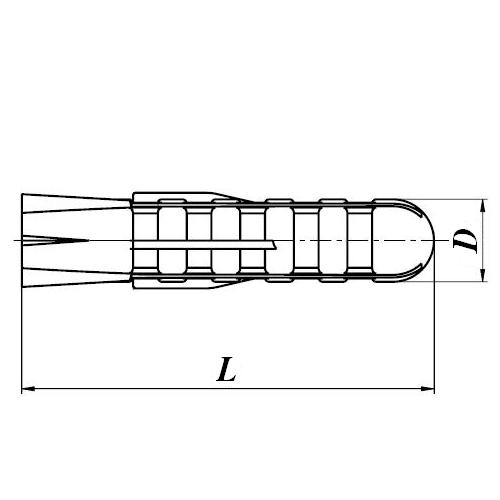

Дюбель — это крепёжное изделие, которое применяется для крепления каких-либо деталей к твёрдым основаниям, таким как бетон, кирпич, камень. Принцип крепления дюбеля это распор в процессе установки винтом или шурупом, отчего появляется удерживающая сила трения. Дюбель является более легкой разновидностью анкера и рассчитан на меньшие нагрузки. Дюбель изготавливается чаще из пластика (нейлон, полиэтилен). В настоящее время, дюбеля — это самые популярные в мире крепежные элементы для монтажа нетяжелых конструкций, как в бытовых, так и в строительных работах.

ДЮБЕЛИ, ЗАГЛУШКИ

Сравнительная таблица DIN, ГОСТ и ISO

КЛАССИФИКАЦИЯ ДЮБЕЛЕЙ

Приложение Б (рекомендуемое) | ГОСТ 30971-2002

Требования к крепежным элементам и их установке

Б.1 Крепежные элементы предназначены для жесткой фиксации оконных блоков к стеновым проемам и для передачи ветровых и других эксплуатационных нагрузок на стеновые конструкции.

Б.2 Для крепления оконных коробок к стеновым проемам, в зависимости от конструкции стены и прочности стеновых материалов, применяют различные универсальные и специальные крепежные элементы (детали и системы), рисунок Б.1:

• распорные рамные (анкерные) дюбели металлические или пластмассовые, в комплекте с винтами. Винты могут иметь потайную или цилиндрическую головку;
• универсальные пластмассовые дюбели со стопорными шурупами;
• строительные шурупы;
• гибкие анкерные пластины.

Рисунок Б.1. Примеры крепежных элементов:

а — металлический рамный дюбель; б — пластмассовый рамный дюбель; в — универсальный пластмассовый дюбель со стопорным шурупом; г — строительные шурупы; д — гибкая анкерная пластина

Винты, шурупы и пластины изготавливают из нержавеющей стали или стали с антикоррозионным цинковым хроматированным покрытием толщиной не менее 9 мкм. Крепление оконных коробок и анкерных пластин к стеновым проемам на гвоздях не допускается. При необходимости крепления оконного блока к стенам из материалов низкой прочности допускается использование специальных полимерных анкерных систем.

Б.3 Распорные металлические рамные анкерные дюбели применяют для обеспечения сопротивления высоким срезающим усилиям при креплении оконных блоков к стенам из бетона, кирпича полнотелого и с вертикальными пустотами, керамзитобетона, газобетона, природного камня и других подобных материалов. Распорные пластмассовые рамные дюбели применяют в агрессивных средах с целью предотвращения контактной коррозии, а также с целью термоизоляции соединяемых элементов. Длину дюбелей определяют расчетом в зависимости от эксплуатационных нагрузок, размера профиля коробки оконного блока, ширины монтажного зазора и материала стены (глубина заделки дюбеля в стену должна быть не менее 40 мм в зависимости от прочности стенового материала). Диаметр дюбеля определяют расчетом в зависимости от эксплуатационных нагрузок; в общем случае рекомендуется применять дюбели диаметром не менее 8 мм. Материал дюбеля — конструкционный полиамид по НД. Для изготовления шурупов и винтов применяют стали с временным сопротивлением разрыву не менее 500 Н/мм².

Б.4 Несущую способность рамных дюбелей (допустимые нагрузки на вырыв) принимают по технической документации изготовителя. Справочные значения несущей способности (допускаемых нагрузок на вырыв и срез) рамных распорных дюбелей диаметром 10 мм приведены в таблице Б.1.

Б. 5 Пластмассовые дюбели со стопорными шурупами применяют для крепления оконных блоков к стенам из кирпича с вертикальными пустотами, пустотелых блоков, легких бетонов, дерева и других строительных материалов с невысокой прочностью на сжатие. Длину и диаметр пластмассовых дюбелей со стопорными шурупами принимают аналогично Б.3. Для крепления оконных блоков к монтажным деревянным закладным элементам и черновым коробкам допускается применение строительных шурупов.

Б.6 Гибкие анкерные пластины применяют для крепления оконных блоков к многослойным стенам с эффективным утеплителем. Крепление на гибкие анкерные пластины допускается и при установке оконных блоков в других конструкциях стен. Анкерные пластины изготавливают из оцинкованной листовой стали толщиной не менее 1,5 мм. Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм.

Б.7 Допускается применение других крепежных элементов и систем, конструкцию и условия применения которых устанавливают в технической документации.

Б.8 Для заделки дюбелей в стеновом проеме выполняют сверление отверстий. Режим сверления выбирают в зависимости от прочности материала стены. Различают следующие режимы сверления:

• режим чистого сверления (без удара) рекомендуется при подготовке отверстий в пустотелом кирпиче, легких бетонных блоках, полимербетонах;
• режим сверления с легкими ударами рекомендуется при сверлении отверстий в полнотелом кирпиче;
• режим перфорирования рекомендуется для стен из бетона с плотностью более 700 кг/ми конструкций из натуральных камней.

Б.9 Глубина сверления отверстий должна быть более анкеруемой части дюбеля как минимум на один диаметр шурупа. Для обеспечения расчетного тягового усилия диаметр рассверливаемого отверстия не должен превышать диаметра самого дюбеля, при этом отверстие должно быть прочищено от отходов сверления. Расстояние от края строительной конструкции при установке дюбелей не должно быть менее двухкратной глубины анкеровки.

Б.10 Расположение и конфигурация крепежных элементов не должны приводить к образованию тепловых мостиков, снижающих теплотехнические параметры монтажного шва. Варианты схем крепления оконных блоков к стенам приведены на рисунке Б.2. Рекомендуемые минимальные заглубления (глубина ввинчивания) строительных шурупов и посадки дюбелей приведены в таблице Б.2.

Рисунок Б.2. Схемы крепления оконных блоков к боковым откосам проемов:

а — крепление распорными равными дюбелями; б — крепление строительными шурупами; в — крепление при помощи гибких анкерных пластин

Б. 11 Головки дюбелей и стопорных шурупов следует заглублять во внутреннем фальце профиля коробки, посадочные отверстия должны быть закрыты декоративными колпачками (заглушками)

Поделиться с друзьями

Дюбель анкерный: виды, применение, ГОСТ

В настоящее время ни одно строительство или ремонт не обходится без применения такого элемента крепления, как анкерный дюбель. Это металлическая деталь, которая скручивается, укладывается или забивается в заранее подготовленное отверстие в прочном основании.

Эти крепежные детали являются такой же неотъемлемой частью строительных и ремонтных работ, как гвозди или шурупы. Рынок пестрит разного рода подобными деталями. Что такое анкер, какие он бывает и где применяется?

Немного истории

Первый анкерный дюбель изобрел и запатентовал инженер Д. Роулингс в 1913 году. А в 1958 году его немецкий коллега Артур Фишер изобрел нейлоновые втулки для таких креплений. До этого использовались деревянные «чопики».

Что такое застежка?

Якорь переводится с немецкого как «якорь». Это крепежный элемент, который предназначен для удержания любых конструкций в несущих основаниях. Закрепление анкера в основании происходит за счет расширения наружных частей, забивания или закручивания в них дюбеля или болта. Такие элементы обеспечивают надежное и качественное соединение. Они способны выдерживать довольно большие нагрузки.

Дюбель анкерный (ГОСТ 28778-90) состоит из двух частей. Это спейсер, а не спейсер. Первый работает. Он расширяется в процессе забивания или скручивания и таким образом обеспечивает надежное крепление. Также анкерный дюбель имеет манжету, препятствующую полному погружению в отверстие. Он может быть потайным, иметь разную форму: круглую или цилиндрическую.

Виды и классификация дюбелей

Анкерный крепеж различается по назначению, способу установки, материалам изготовления. Классификация довольно проста. Итак, по назначению анкерные дюбели делятся на два типа. Первым является обозначение по признаку:

• Для листовых материалов (фанера, ОСП, ГКЛ, ДСП). Такие дюбеля в народе называют «бабочками» из-за их характерной формы. Такой анкерный крепеж подходит для монтажа легких конструкций на пустотелые стены. Для фиксации более тяжелых конструкций из листовых материалов необходимо использовать дюбель с наружной резьбой. Эти элементы скручиваются в листы ГКЛ и в дальнейшем надежно удерживают любые конструкции.
• Для пористых или ячеистых оснований. Таковы пустотелый кирпич, ячеистые блоки, пенобетон и т. д. Эти дюбели изготавливаются из мягких пластичных материалов. Имеют удлиненную распорку.
• Для плотных полнотелых материалов. К ним относятся бетон, полнотелый кирпич, камень и др. Виды крепежа для таких оснований могут быть как металлическими, так и пластиковыми. Имеют длинную нераскидистую часть.

Что касается назначения по применению, то по нему различают мебельные, рамные и фасадные дюбели. Особо стоит отметить элементы для теплоизоляционных материалов, на сленге строителей они называются «грибы». Эти виды застежек изготавливаются из пластика. Они имеют широкую крышку, предназначенную для соединения теплоизоляционных плит с основанием. Фасадные и рамные дюбели имеют удлиненную нераспорную часть. Они предназначены для крепления тяжелых конструкций. Изготавливаются они, как правило, из металла.

Материалы изготовления

В технологии производства анкерных дюбелей могут использоваться различные виды материалов. Но чаще всего это сталь или другие сплавы и пластик (нейлон, полипропилен и др.). Как правило, анкерный анкерный дюбель используют для крепления тяжелых конструкций, которые в дальнейшем будут нести нагрузки. Это могут быть окна, двери или элементы фасадных систем, а также различные конструктивные элементы. Стальные анкеры также используются для крепления элементов фундамента. Они изготавливаются из легированных сталей и способны выдерживать большие нагрузки.

Пластиковые анкерные дюбели используются для монтажа легких конструкций. Это разные объекты из профиля для ГКЛ. Анкеры с нейлоновыми дюбелями также заняли свою нишу в бытовом применении. Например, на них крепят светильники, различные элементы декора, картины, бельевые шнуры и веревки. В таких элементах крепления шляпки заменены крючками, кольцами и другими элементами различного назначения. В то же время пластиковые дюбеля используются для полых или ячеистых оснований.

Виды анкеров по типу установки

Бывают разные:

1. Ипотечный. Анкерный крепеж, который рассчитан на большие нагрузки. Монтируется в каркас здания или стены в процессе его возведения.
2. Просторный. Крепление металлическое в сборе, которое также рассчитано на большие нагрузки. Он популярен в строительных, отделочных и ремонтных работах. Крепится за счет силы трения элемента (вкладыша или пружинного кольца), установленного в конструкции, которая скрепляется за счет поступательного движения болта.
3. Клин. Крепление деталей к основе. Имеет металлический стержень с проставкой: муфту, конический хвостовик и гайку.
4. Вождение. В таких дюбелях используется гвоздь со специальными насечками, препятствующими его обратному выходу.
5. В рамке. Такой анкерный дюбель используется для крепления пластиковых и деревянных рам. Это облегченный вариант крепежа с особой формой головки, что позволяет уравнять монтажную конструкцию с основанием.

Сквозной способ установки

Этот способ используется для крепления элементов конструкции, когда дюбель проходит сквозь «тело» закрепляемых материалов. Детали для этого способа должны иметь небольшую (короткую) прокладку. Следует отметить, что при сквозном монтаже необходимо соблюдать особые правила. Анкерный дюбель должен быть такой длины, чтобы 2/3 его находились внизу, а 1/3 – в теле конструкции. В противном случае такой способ установки малоэффективен.

Предварительный способ установки

Этот вариант предполагает установку дюбеля в основание на всю длину. Установите крепежные элементы в предварительно просверленные отверстия.
