Площади арматуры таблица: Таблица арматуры. Площадь поперечного сечения

Содержание

Все о площади арматуры

Площадь арматуры необходимо знать при планировании строительства объекта или фундамента. Какие данные содержит таблица площади поперечного сечения? Каковы особенности расчета площади арматуры с диаметром 10-12 мм?

Содержание

Как узнать площадь сечения?

Как говорилось выше, сечение арматурных стержней является самым важным фактором, влияющим на их прочность. Поэтому подходить к выбору следует очень ответственно – чем большие нагрузки будет выдерживать конструкция, тем больше должно быть сечение.

Обычно определить этот параметр совсем не сложно – покупая материал в магазине, можно уточнить у продавца или же заглянуть в паспорт, каким сопровождается арматура. Увы, это не всегда возможно. Например, если вы покупаете строительные материалы на рынке или же используете старые, давно валявшиеся на даче, металлические пруты, то все расчеты придется делать самостоятельно.

Здесь крайне важно не ошибиться при проведении замеров. Для начала нужно узнать диаметр. Понадобится достаточно точный инструмент – желательно штангенциркуль. Используй его, замерьте толщину прутов. Показатель может значительно колебаться – выпускается арматура толщиной от 3 до 40 миллиметров – и это только для стандартного строительства. При измерениях получился не столь круглый результат, а с цифрами после запятой? В таком случае число следует округлить до ближайшего целого. Не стоит волноваться или опасаться, что вам попался бракованный материал. Диаметр и, соответственно, площадь поверхности может незначительно изменяться – это предусмотрено ГОСТом, нормирующим арматуру. Так что, результаты измерений одного и того же прута могут различаться на десятые доли миллиметра. Для точности можно произвести серию замеров – определить диаметр в начале, конце и середине прута. Тогда вы точно будете знать нужное число.

Если вам уже известна толщина арматуры, таблица поперечного сечения позволит моментально узнать нужный показатель.

Таблицы под рукой нет? Тогда помогут нехитрые расчеты. Сначала необходимо узнать радиус – это просто, достаточно разделить диаметр на два. Теперь вспоминаем школьный курс геометрии – площадь окружности равна числу Пи умноженному на квадрат радиуса. Для наглядности рассмотрим пример:

  1. Работаем со штангенциркулем и получаем диаметр в 6 миллиметров.
  2. Делим на два и получаем радиус – 3 миллиметра.
  3. Возводим в квадрат – 9 квадратных миллиметров.
  4. Умножаем на 3.14 сотых = 28,26 квадратных миллиметров или 0,2826 квадратных сантиметров.

Однако, такой прием обычно подходит при работе с гладким прутом. Если же вас интересует площадь поперечного сечения арматуры с ребристой поверхностью, то расчеты немного усложняются.

Источник: http://vseoarmature.ru/raschet/ploshhad-secheniya-armatury

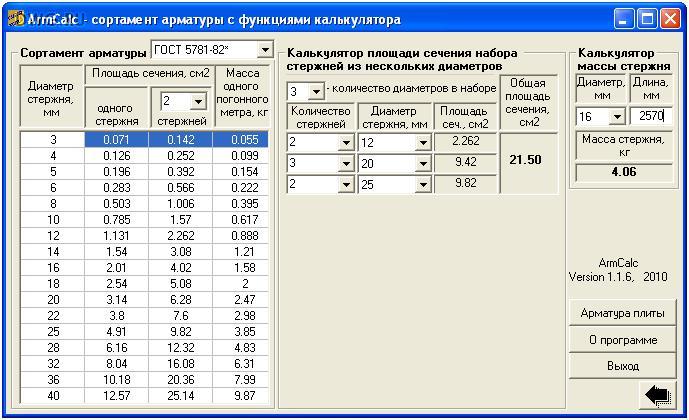

Таблица площади поперечного сечения арматуры.

Диаметр,

мм

Расчетные площади поперечного сечения,

см2, при числе стержней.

1

2

3

4

5

6

7

8

9

10

3

0.071

0,14

0,21

0,28

0,35

0,42

0,49

0,57

0,64

0,71

4

0,126

0,25

0,38

0,5

0,63

0,76

0,88

1,01

1,13

1,26

5

0,196

0,39

0,59

0,79

0,98

1,18

1,37

1,57

1,77

1,96

6

0,283

0,57

0,85

1,13

1,42

1,7

1,98

2,26

2,55

2,83

7

0,385

0,77

1,15

1,54

1,92

2,31

2,69

3,08

3,46

3,85

8

0,503

1,01

1,51

2,01

2,51

3,02

3,52

4,02

4,53

5,03

9

0,636

1,27

1,91

2,54

3,18

3,82

4,45

5,09

5,72

6,36

10

0,785

1,57

2,36

3,14

3,93

4,74

5,5

9,28

7,07

7,85

12

1,313

2,26

3,39

4,52

5,65

6,79

7,92

9,05

10,18

11,31

14

1,539

3,08

4,62

6,16

7,69

9,23

10,77

12,31

13,85

15,39

16

2,011

4,02

6,03

8,04

10,05

12,06

14,07

16,08

18,1

20,11

18

2,545

5,09

7,63

10,18

12,72

15,27

17,81

20,36

22,90

25,45

20

3,142

6,28

9,41

12,56

15,71

18,85

21,99

25,14

28,28

31,42

22

3,801

7,6

11,4

15,2

19,0

22,81

26,61

30,41

34,21

38,01

25

4,909

9,82

14,73

19,63

24,54

29,45

34,36

39,27

44,13

49,09

28

6,158

12,32

18,47

24,63

30,79

36,95

43,1

49,26

55,42

61,58

32

8,042

16,08

24,13

32,17

40,21

48,25

56,3

64,34

72,38

80,42

36

10,18

20,36

30,54

40,72

50,9

61,08

71,26

81,44

91,62

101,8

40

12,56

25,12

37,68

50,24

62,8

75,36

87,92

100,48

113,04

125,6

Источник: http://calc. ru/Tablitsy-Ploshchadi-Poperechnogo-Secheniya-I-Sortamenta-Arma.html

Какой бывает?

При начале строительства необходимо наличие большого ассортимента стройматериалов, арматура признана одним из важных компонентов. Она непременно потребуется для возведения даже небольшого по размерам жилого дома и сооружений значительного масштаба, где особенно важен расчет прочности. Армирование – востребованная технология при закладке фундамента, зданий и сооружений из железобетона, конструкций из стекла – непременного атрибута урбанистических проектов.

Что такое арматура, приблизительно знает каждый, однако в тонкости размеров (поперечного сечения, диаметра, соотношения веса и метража, соответствия стандартам), посвящены архитекторы, проектировщики, строители и инженеры. А с понятием «сортамент» знакомы продавцы на строительных рынках и в специальных супермаркетах, знающие отличия по диаметру, поверхности, способу и материалу изготовления, но лишь примерно осведомленные о проектировании и расчетах.

Особенности, отличающие один вид стержня от другого, перечислены в ГОСТ, принятом в 80-е годы прошлого столетия. На тот момент были грандиозные масштабы массового строительства из железобетонных изделий, что означало необходимость в существовании официально закрепленных типоразмеров для составных элементов. При этом условии можно было проектировать здания, располагая заданным весом изготовленного на заводе элемента конструкции.

Сейчас есть огромное количество индивидуальных проектов, и каждый раз в расчетах приходится учитывать запас прочности, массу, совместимость конструктивных элементов.

Производить необходимые расчеты (и не только количества, подлежащего закупке) можно, зная, какой требуется вид: есть гладкий и периодический профиль, свариваемая и несвариваемая арматура (на первой указывается индекс С), устойчивая к коррозии, холоднотянутая и горячекатаная.

В таблице арматурных классов указываются вес, предельные диаметры, возможность встраивания, нагрузки и относительное удлинение. Самая популярная – арматура класса А3 с рифленой поверхностью. Она устойчива к вариабельным нагрузкам, например, к влажности, прочна и долговечна. Однако и в этой категории легко ошибиться с выбором. Например, в монолитном строительстве востребованный параметр – диаметр 12 мм, но могут применяться изделия с диаметром и 10, и 14 мм.

Важными параметрами считаются площадь арматуры (сечение измеряют в см2), масса погонного метра. Расчетная величина общего веса зависит от диаметра, длины прута в погонном метре и от шага, применяемого при возведении конкретного сооружения.

Источник: http://stroy-podskazka.ru/armatura/ploshchad/

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Источник: http://block-metal.ru/product/tablica-armatury/

Таблица сортамента горячекатаной стержневой арматуры по ГОСТ 5781-82.

Сортамент арматуры периодического профиля из стали классов

Сортамент арматурной проволоки

A-II

A-III

A-IV

Aт-IVC

A-V

Aт-V

A-VI

Aт-VI

Вр-I

В-II

Вр-II

–

–

–

–

–

–

–

–

x

x

–

–

–

–

–

–

–

–

x

x

–

–

–

–

–

–

–

–

x

x

–

x

–

–

–

–

–

–

–

x

–

–

–

–

–

–

–

–

–

x

–

x

–

–

–

–

–

–

–

x

–

–

–

–

–

–

–

–

–

–

x

x

x

x

x

x

x

x

–

–

x

x

x

x

x

x

x

x

–

–

x

x

x

x

x

x

x

x

–

–

x

x

x

x

x

x

x

x

–

–

x

x

x

x

x

x

x

x

–

–

x

x

x

x

x

x

x

x

–

–

x

x

x

x

x

x

x

x

–

–

x

x

–

x

x

x

–

x

–

–

x

x

–

x

x

x

–

x

–

–

x

x

–

–

x

–

–

–

–

–

x

x

–

–

–

–

–

–

–

–

x

x

–

–

–

–

–

–

–

–

Источник: http://calc. ru/Tablitsy-Ploshchadi-Poperechnogo-Secheniya-I-Sortamenta-Arma.html

Таблица коэффициентов для расчета изгибающих моментов в неразрезных равнопролетных балках (упругая стадия работы).

Арматура

В пролете

На опоре

1

2

3

В

С

0,070

–

–

-0,125

–

0,080

0,025

–

-0,100

–

0,077

0,037

–

-0,107

-0,071

0,078

0,033

0,046

-0,105

-0,079

Примечание. Моменты определяются по формуле: M = a * qp  * l2, где qp  – равномерно распределенная нагрузка на балку, l – пролет балки. Онлайн калькулятор расчета веса арматуры для ленточного фундамента.

Источник: http://calc.ru/Tablitsy-Ploshchadi-Poperechnogo-Secheniya-I-Sortamenta-Arma.html

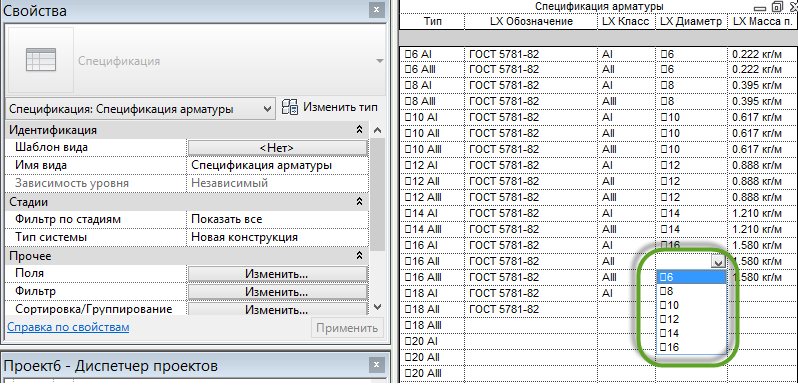

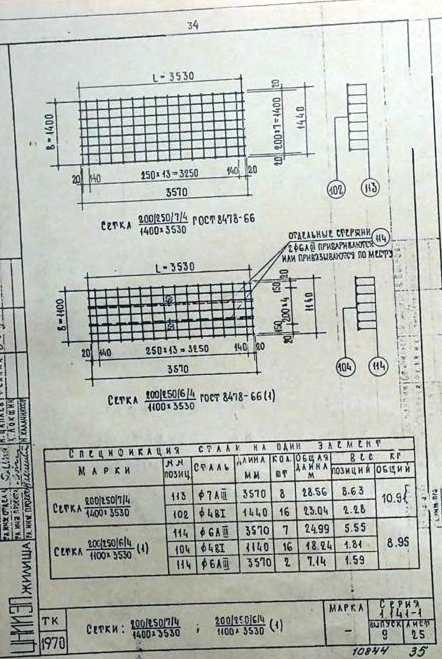

Таблица спецификации и выборка арматуры на один монтажный элемент.

 Для расчета веса арматуры, используйте онлайн калькулятор веса арматуры для ленточного фундамента.

Спецификация арматуры

Выборка стали

марка

мон-

таж-

ного

эле-

мента

марка

арма-

турного

элемен-

та,

кол-во

пози-

ции

диаметр

арматур-

ного

стержня

и его

класс

длина

арматур-

ного

стержня

в мм

количество

позиций

общая

длина

по позиции

на монтажный

элемент, м

диаметр

и класс

арматуры

суммарная

длина по диаметру

на монтажный

элемент, м

вес данного

диаметра

на монтажный

элемент, кг

на арма-

турный

элемент

на мон-

тажный элемент

Кр-1

2 шт.

1

2

3

22 A-III

8 A-I

5 B-1

5960

5960

380

2

1

20

4

2

40

23,84

11,92

15,20

22 A-III

12 A-III

8 A-I

23,84

7,20

11,92

71,14

6,39

4,71

П-1

Кр-2

5 шт.

4

5

6

12 A-III

5 B-I

3 B-I

1440

1440

140

1

1

10

5

5

50

7,20

7,20

7,20

5 B-I

3 B-I

12 A-I

53,90

36,80

4,8

7,06

2,76

4,26

C-1

1 шт.

7

8

3 B-I

5 B-I

5960

1460

5

25

5

25

29,80

36,5

Итого: 96,32

петля

9

12 A-I

1200

–

4

4,8

Источник: http://calc. ru/Tablitsy-Ploshchadi-Poperechnogo-Secheniya-I-Sortamenta-Arma.html

Таблица площади поперечного сечения арматуры

Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса 1 метра, теоретическая, кг
60,2830,222
70,3850,302
80,5030,395
100,7850,617
121,1310,888
141,541,21
162,011,58
182,642
203,142,47
223,802,98
254,913,85
286,164,83
328,046,31
3610,187,99
4012,589,87
4515,9012,48

Как видите, выполнить подбор арматуры совсем не сложно, если помнить школьный курс геометрии. Пользуясь специальными справочниками по площади сечения можно узнать многие другие важные параметры, которые позволят выбрать оптимальный материал для строительства дома вашей мечты и возведения любого другого объекта.

Источник: http://vseoarmature.ru/raschet/ploshhad-secheniya-armatury

Способы применения

Горячекатаная стальная арматура применяется во всех отраслях строительства, в городском благоустройстве, при капитальных ремонтах. Предусмотрен ряд нормативных документов для сооружений, относящихся к разным типам:

  • СП 96.13330.2016 – армоцементные конструкции до 30 см толщиной;
  • СНиП 2.05.03-84 – мосты и трубы;
  • СНиП I-В.4.62 – армирование элементов зданий и сооружений;
  • СП 63.13330.2012 – бетонные и железобетонные конструкции и др.

Современные способы армирования открыли новые возможности для архитектуры и инженерии, экономичного строительства. Железобетонные сооружения огнестойки, морозостойки, способны выдерживать сезонные климатические изменения без износа.

Оцените нашу статью

[Всего голосов: 2 Рейтинг статьи: 5]

Источник: http://e-metall.ru/blog/sortament-armatury/

Таблица веса арматуры

Номер профиля
(номинальный диаметр)		Вес, кг/м
60,222
80,395
100,617
120,888
141,210
161,580
182,000
202,470
222,980
253,850
284,830
326,310
367,990
409,870
4512,480
5015,410

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Источник: http://block-metal.ru/product/tablica-armatury/

Расчет фундаментной плиты

Расчет материалов для фундаментной плиты дома по размерам плиты и массе дома. Расчет фундаментной плиты


Источник: http://calc.ru/Tablitsy-Ploshchadi-Poperechnogo-Secheniya-I-Sortamenta-Arma.html

От чего зависит область применения арматуры?

На то, где будет применяться конкретный вид стержней, влияет несколько факторов:

  • Степень нагруженности.
  • Потенциальные угрозы.
  • Область применения ЖБИ или расположение армируемой постройки.

Прежде чем купить партию стальных прутов, нужно понять, какими будут действующие на них нагрузки, – статическими или динамическими. Учитываются и механические параметры будущего каркаса. Если нужно соединить несколько частей методом сварки, сталь должна отличаться хорошим уровнем свариваемости.

Источник: http://voronezh-tehnika.ru/info/marka-stali-armatury.html

Фундамент

Фундамент для дома, расчет и залив фундамента, устройство фундамента, типы, виды и свойства фундамента
Фундамент


Источник: http://calc.ru/Tablitsy-Ploshchadi-Poperechnogo-Secheniya-I-Sortamenta-Arma.html

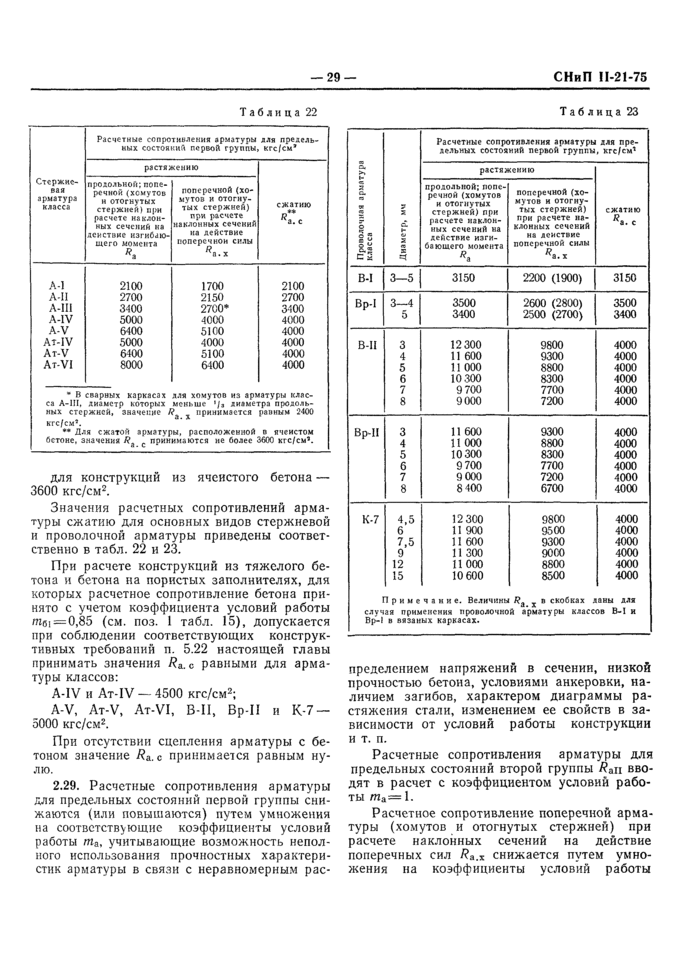

4.3 Расчет площади рабочей арматуры

Принимаем:

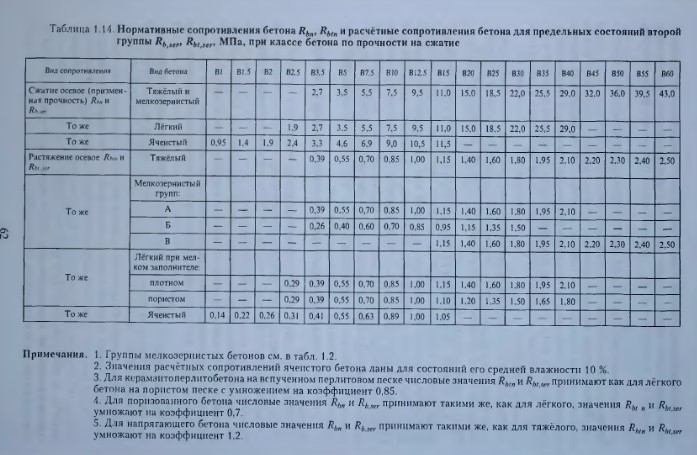

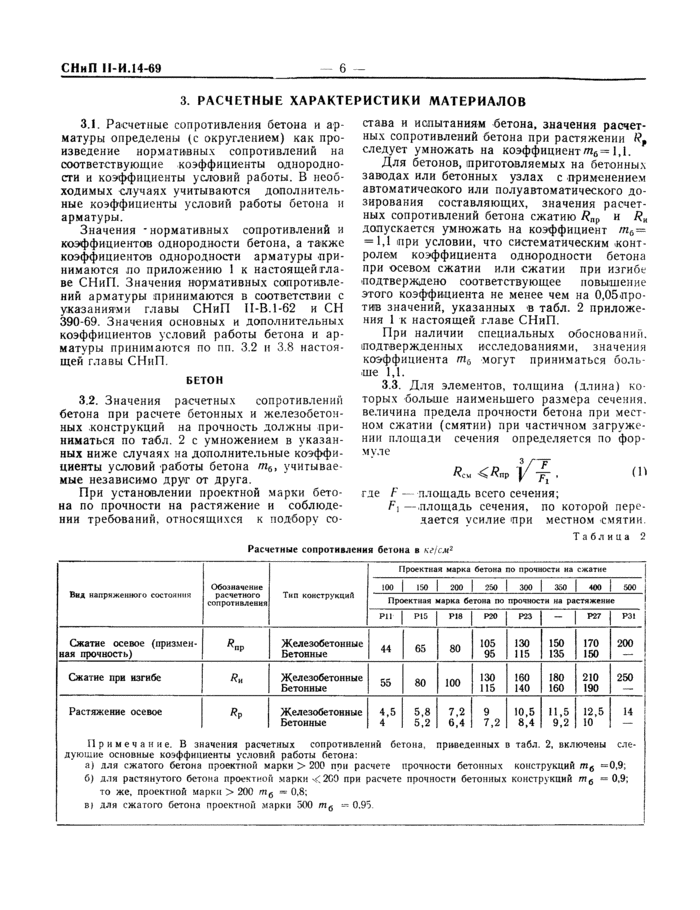

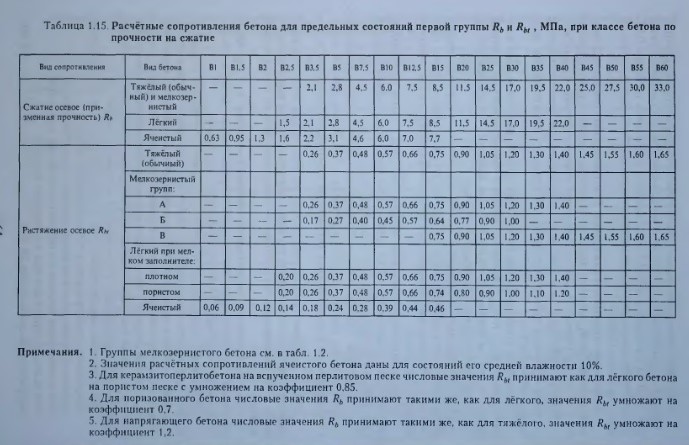

бетон В20, γb
= 0,9 Rb
= 10,35 МПа, арматура класса А400 (Rsc
= 355 МПа).

  • гибкость
    колонны:

и,
следовательно, расчет ведется в
предположении наличия только случайных
эксцентриситетов методом последовательных
приближений.

Принимаем
4
Ø
32 (As,loss=
3217
мм2)

Уточняем
расчет колонны с учетом значения As,loss
=2463 мм2
и φ
= 0,9, тогда фактическая несущая способность
колонны:

,
то сеть прочность колонны обеспечена.

Проверяем
достаточность величины принятого
армирования:

Назначение поперечной арматуры

Класс
арматуры хомутов А240, dw
≥ 0,25d
= 0,25 × 32 = 8 мм, принимаем dw
= 8 мм. Каркас сварной, поэтому шаг хомутов
sw
≤ 15d
= 375 мм, sw
= smax
= 350 мм.

5Расчет и конструирование центрально нагруженного фундамента под колонну Исходные данные для проектирования

  • Расчетное
    усилие в заделке Nfun
    = 1650,15кН

  • Нормативное
    усилие Nnfun
    = N    fun
    :    γfm=1650,15
    : 1,15= 1434,9 кН;

  • Условная
    (без учета района строительства и
    категории грунта) глубина заложения
    Hf=
    1,5 м

  • Расчетное
    сопротивление грунта (по заданию) Rгр
    = 0,31 МПа

  • Средний
    вес единицы объема бетона фундамента
    и грунта на его уступах γm
    = 20 кН/м3

  • Фундамент
    проектируется монолитным, многоступенчатым
    из тяжелого бетона класса В20 (γb1
    = 0,9) Rbt
    = 0,81 МПа

  • Армирование
    фундамента выполнить арматурой класса
    А400 (Rs
    = 355 МПа)

Определение геометрических размеров фундамента

Размер
стороны квадратной подошвы:

Назначаем
а = 2,3 м, тогда давление под подошвой
фундамента при действии расчетной
нагрузки:

Рабочая
высота фундамента из условия прочности
на продавливание:

Hf
= h0
+ аз
=
+ 50 = 356,6мм ≈ 350 мм (аз
= 35 ÷ 70 мм – толщина защитного слоя)

По
условию заделки колонны в фундамент:

Hf
= 1,5hc
+ 250 = 1,5 × 300 + 250 = 600 мм.

По
условию анкеровки сжатой арматуры
(арматура колонны) диаметром 
25 А400 в бетоне класса В20:

H
= λand
+ 250 = 20 × 25 + 250 = 750 мм, где λan
= 20.

С
учетом удовлетворения всех требований
принимаем окончательно двухступенчатый
фундамент:

Hf=
750 мм,
мм, высоту ниж­ней ступениh1
= 400 мм (h01
= h1
− аз
= 350 мм).

Проверяем
соответствие рабочей высоты нижней
ступени
h01:

Минимальное
значение поперечной силы Qb,min:

т.е.
прочность нижней ступени по наклонному
сечению обеспечена.

Ширина
второй ступени аф1
= 1100 мм.

Проверяем
прочность фундамента на продавливание
по поверхности пирамиды:

условие
прочности на продавливание удовлетворяется.

Определение площади рабочей арматуры

Изгибающие
моменты в расчетных сечениях фундамента:

Необходимая
площадь сечения арматуры для каждого
направления на всю ширину фундамента
определяется как большее из двух
следующих значений:

Нестандартную
сетку принимаем с одинаковой в обоих
направлениях рабочей арматурой 15
Ø
12 А400 (As
= 1696,5 мм2)
и шагом 150 мм.

Проверяем
достаточность принятого армирования
фундамента:

Список использованной литературы

  1. СНиП
    52-01-2003 Бетонные и железобетонные
    конструкции. Основные положения. М.:
    ГУП «НИИЖБ, ФГУП ЦПП, 2004.

  2. СП
    52-101-2003 Бетонные и железобетонные
    конструкции без предварительного
    напряжения арматуры. М.: ГУП «НИИЖБ,
    ФГУП ЦПП, 2004.

  3. Пособие
    по проектированию бетонных и железобетонных
    конструкций из тяжелого бетона без
    предварительного напряжения арматуры
    (к СП 52-101-2003). ЦНИИПромзданий, НИИЖБ. —
    М.: ОАО «ЦНИИПромзданий, 2005.-214 с.

  4. СНиП
    2.01.07-85* Нагрузки и воздействия. Госстрой
    России. – М.: ГП ЦПП 2003.

  5. Пособие
    по проектированию бетонных и железобетонных
    конструкций из тяжелых и легких бетонов
    без предварительного напряжения
    арматуры (к СНиП 2.03.01-84). – М.: ЦИТП, 1986.

  6. Пособие
    по проектированию предварительно
    напряженных железобетонных конструкций
    из тяжелых и легких бетонов (к СНиП
    2.03.01-84). Часть 1. – М.: ЦИТП, 1986.

  7. Пособие
    по проектированию предварительно
    напряженных железобетонных конструкций
    из тяжелых и легких бетонов (к СНиП
    2.03.01-84). Часть 2. – М.: ЦИТП, 1986.

37

Площадь арматуры

Содержание:

  • Таблица сортамента арматуры: обозначения и характеристики различных классов
    • Сортамент арматуры: дополнительные варианты маркировки
      • Основные параметры и размеры
  • Как узнать площадь сечения?
  • Размеры 12 арматуры
  • Классификация продукции
  • Таблица арматуры. Санкт-Петербург
    • Таблица арматуры
    • Характеристики арматуры
    • Арматурная проволока
    • Арматурные канаты
    • Таблица веса арматуры
    • Область применения арматуры
    • Любая арматура на выгодных условиях
  • Принцип выбора арматуры по ее диаметру
  • Related Posts via Categories
  • Размеры 12 арматуры
  • Сортамент арматуры А3
  • Арматура АТ800
  • Варианты армирования прямых углов и мест примыканий
    • Первый способ
    • Второй способ
    • Третий способ
  • Коррозия
  • Как определить площадь арматуры: таблица расчетов
    • Самостоятельный расчет площади арматуры, онлайн-калькулятор

Таблица сортамента арматуры: обозначения и характеристики различных классов

В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы.

Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:

  • масса;
  • размер сечения или диаметр;
  • сопротивляемость нагрузкам;
  • встраиваемость в напряженные железобетонные конструкции;
  • относительная величина удлинения после разрыва;
  • длина прута;
  • марка стали.

Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм.

Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.

Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.

Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.

На заметку! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня.
Арматуру класса А300 используют для строительства малоэтажных домов.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии.

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

На заметку! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.

Основные параметры и размеры

Номинальный диаметр и площадь поперечного сечения, масса 1 метра длины арматурного проката, допускаемые отклонения по массе относительно метра погонного должны соответствовать указанным в таблице.

Номинальный диаметр проката, dн, ммНоминальная площадь поперечного сечения Fн, мм2Масса проката длиной 1 м
Номинальная, кг, теоретический вес/ДОДопускаемые отклонения, %
628,3 Fн, мм2ТВ = 0,222, ДО = 0,204-0,239±8%
850.3 Fн, мм2ТВ = 0,395, ДО = 0,363-0,426
1078,3 Fн, мм2ТВ = 0,617, ДО = 0,586-0,647±5%
12113 Fн, мм2ТВ = 0,888, ДО = 0,843-0,932
14154 Fн, мм2ТВ = 1,21, ДО = 1,149-1,27
16201 Fн, мм2ТВ = 1,58, ДО = 1,501-1,643±4%
18254 Fн, мм2ТВ = 2,00, ДО = 1,92-2,08
20314 Fн, мм2ТВ = 2,47, ДО =2,371-2,568
22380 Fн, мм2ТВ = 2,98, ДО =2,86-3,099
25491 Fн, мм2ТВ = 3,85, ДО =3,696-4,004
28616 Fн, мм2ТВ = 4,83, ДО = 4,636-5,023
32804 Fн, мм2ТВ = 6,31, ДО = 6,057-6,562
361018 Fн, мм2ТВ = 7,99, ДО = 7,67-8,309
401256 Fн, мм2ТВ = 9,86, ДО = 9,465-10,254

Как узнать площадь сечения?

Как рассчитать площадь сечения трубы

Как говорилось выше, сечение арматурных стержней является самым важным фактором, влияющим на их прочность. Поэтому подходить к выбору следует очень ответственно – чем большие нагрузки будет выдерживать конструкция, тем больше должно быть сечение.

Обычно определить этот параметр совсем не сложно – покупая материал в магазине, можно уточнить у продавца или же заглянуть в паспорт, каким сопровождается арматура. Увы, это не всегда возможно. Например, если вы покупаете строительные материалы на рынке или же используете старые, давно валявшиеся на даче, металлические пруты, то все расчеты придется делать самостоятельно.

Здесь крайне важно не ошибиться при проведении замеров. Для начала нужно узнать диаметр

Понадобится достаточно точный инструмент – желательно штангенциркуль. Используй его, замерьте толщину прутов. Показатель может значительно колебаться – выпускается арматура толщиной от 3 до 40 миллиметров – и это только для стандартного строительства. При измерениях получился не столь круглый результат, а с цифрами после запятой? В таком случае число следует округлить до ближайшего целого. Не стоит волноваться или опасаться, что вам попался бракованный материал. Диаметр и, соответственно, площадь поверхности может незначительно изменяться – это предусмотрено ГОСТом, нормирующим арматуру. Так что, результаты измерений одного и того же прута могут различаться на десятые доли миллиметра. Для точности можно произвести серию замеров – определить диаметр в начале, конце и середине прута. Тогда вы точно будете знать нужное число.

Если вам уже известна толщина арматуры, таблица поперечного сечения позволит моментально узнать нужный показатель.

Таблицы под рукой нет? Тогда помогут нехитрые расчеты. Сначала необходимо узнать радиус – это просто, достаточно разделить диаметр на два. Теперь вспоминаем школьный курс геометрии – площадь окружности равна числу Пи умноженному на квадрат радиуса. Для наглядности рассмотрим пример:

  1. Работаем со штангенциркулем и получаем диаметр в 6 миллиметров.
  2. Делим на два и получаем радиус – 3 миллиметра.
  3. Возводим в квадрат – 9 квадратных миллиметров.
  4. Умножаем на 3.14 сотых = 28,26 квадратных миллиметров или 0,2826 квадратных сантиметров.

Однако, такой прием обычно подходит при работе с гладким прутом. Если же вас интересует площадь поперечного сечения арматуры с ребристой поверхностью, то расчеты немного усложняются.

Размеры 12 арматуры

Как по таблице рассчитать вес арматуры на 1 погонный метр?

Распространенным вариантом при устройстве строительных конструкций из железобетона считается арматура 12, имеющая диаметр 12 мм.

Возможные диаметры стеклопластиковой арматуры

Ее производят из различных стальных сплавов. Диаметр данного типа соответствует минимальным требованиям при строительстве зданий на ленточный фундамент при вязке каркаса из 4 хлыстов.

Прокат объединяется в классы относительно механических свойств:

  • А1 Гладкий профиль — отличается хорошей пластичностью, которая требуется при удлинении, обеспечивая растяжку;
  • А2 с серповидным рисунком – благодаря рисунку увеличивается прочность;
  • А3 периодический профиль – присутствует поперечное сечение под углом к оси хлыста, облегчающее свариваемость деталей.

Популярностью пользуется арматура А3. С диаметром 12 мм масса 1 м профиля составляет 0,888 кг. Площадь сечения равна 1,131 см.

Для определения количества арматуры следует высчитать длину в погонных метрах. Но на рынке материал поставляется по весу. Для вычисления требуемого объема следует учесть, что длина 1 м весит 0,888 кг. Тогда в 1 т 1126 м арматуры (12 мм в диаметре). Для других диаметров можно воспользоваться специальными таблицами, созданными с учетом веса 1 м проката для разных деталей. Но возможно появление погрешности из-за принадлежности к другому классу.

Классификация продукции

Расчет площади поперечного сечения круга

Для изготовления продукции используется сталь – это регламентировано по ГОСТ 52544-2006, СТО АСЧМ 7-93 и ТУ 14-1-5254-94. Есть также другие нормативы, указывающие характеристики и область использования.

Товар классифицируется по нескольким признакам:

  • Назначение. В продаже есть следующие виды: Конструктивная. Также называется распределительной. Сечение прописывается по минимальному проценту армирования.
  • Рабочая. Компенсирует основную нагрузку.
  • Монтажная. Позволяет соединить в единый каркас рабочую и конструктивную арматуру.
  • Анкерная. Используется в качестве закладных деталей.

Условия применения. По этому параметру выделяют напрягаемые и ненапрягаемые изделия.

Условия производства. Есть виды арматуры, созданные горячекатаным и холоднотянутым методом. В первом случае получается стержень, во втором – проволока.

Ориентация. Представлены два типа. Поперечный защищает от наклонных трещин, продольный – от вертикальных. Их сочетание усиливает все строение.

Меняется вес арматуры, диаметр, стоимость за один погонный метр. Знание таких характеристик позволяет подобрать товар под конкретную область установки.

Для удобства подбора товара, всем видам присваивается литера в маркировке. Она указывает на эксплуатационные характеристики. Условные обозначения собраны в таблице ниже:

ЛитераРасшифровка
АСтальной стержень.
ВПроволока.
ККанат.
САрматура, подходящая для электросварки.
ТМатериал, прошедший термоупрочнение, выдерживает большие нагрузки.
ВУпрочнение проводилось методом вытяжки.
КДаже под сильным напряжением, такой стальной каркас не теряет устойчивости к коррозийному растрескиванию.

Таблица арматуры. Санкт-Петербург

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:

Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса1 м
теоретическая, кгдопускаемое отклонение, проц.
60,2830,222+10
70,3850,302-9
80,5030,395
100,7850,617+5,5
121,1310,888-7
141,541,21+4
162,011,58-6
182,642+3,5
203,142,47-5,5
223,802,98+3
254,913,85-5
286,164,83+3
328,046,31-5
3610,187,99
4012,589,87
4515,9012,48
5019,6315,41+2
5523,7618,65-4
6028,2722,19
7038,4830,21
8050,2739,46

Арматурная проволока

Номинальный диаметр, ммРасчетная площадь поперечного сечения,мм2Теоретическая масса I м, кг, классовНоминальный диаметр, ммРасчетная площадь поперечного сечения, мм2Теоретическая масса I м, кг, классов В — II, Bp-II
В-I, B-II, Bp-IIBp-I
37,060,0560,052628,30,222
412,560,0990,092738,50,302
519,630,1540,144850,30,395

Арматурные канаты

КлассДиаметр, ммРасчетная площадь поперечного сечения, см2Расчетная масса1 м, кг при шаге свивки
условныйНоминальный, Д
10Д16Д
К-74,54,650,1270,1020,100
66,200,2270,1810,173
7,57,750,3540,2830,279
99,300,5100,4070,402
1212,400,9060,7240,714
1512,501,4161,1321,116
КлассНоминальный диаметр, ммРасчетная площадь поперечного сечения, см2Теоретическая масса1 м, кг
К-19141,2871,020
К-2*7181,0191,801
К-2*7251,8121,428
К3*7100,3810,299
К3*7130,6780,583
КЗ*716,51,0620,825
К3*7201,5271,209
КЗ* 1916,51,0310,795
КЗ* 19221,8091,419

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Вид арматуры и документы, регламентирующие качествоКлассДиаметры арматуры, в мм

3

4

4,5

5

6

7

7,5

8

9

10

12

14

15

16

18

20

22

25

28

32

36

40

Стержневая горячекатаная гладкая, ГОСТ 5781-75A-I

+

+

+

+

+

+

+

+

Стержневая горячекатаная периодического профиля,ГОСТ 5781-75A-II

+

+

+

+

+

+

+

+

+

+

—

—

A-III, Ат-Ш

+

—

+

+

+

+

+

+

+

+

+

+

+

+

+

A-IIIb

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

ГОСТ 5. 1459-72 *A-IV, ?т-IVc

+

+

+

+

+

Стержневая термически упрочненная периодического профиля ГОСТ 10884-81A-IV

—

—

—

—

—

—

—

—

—

—

A-V, ?т-V

+

+

+

+

+

+

A-V, ?т-VI

+

+

+

+

+

Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80B-I

—

—

—

То же, периодического профиля ГОСТ 6727-80Bp-I

+

+

+

Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81B-II

—

+

+

+

То же, периодического профиля ГОСТ 7348-81Bp-II
Арматурные канаты ГОСТ13840-68 *К-7

+

+

+

+

Арматурные канаты ГОСТ 13840-68*К-19

Условные обозначения + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Номер профиля(номинальный диаметр)Вес, кг/м
60,222
80,395
100,617
120,888
141,210
161,580
182,000
202,470
222,980
253,850
284,830
326,310
367,990
409,870
4512,480
5015,410

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

Принцип выбора арматуры по ее диаметру

Толщина (диаметр) арматуры для фундамента выбирается исходя из требуемого относительного содержания рабочей арматуры. Площадь сечения армирующих продольных элементов на срезе должна составлять не менее 0,1% – такое значение указано в нормативном документе СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Что это значит?

Всего лишь то, что площадь арматуры по отношению к общей площади фундамента в разрезе (к площади сечения) должна соотноситься как 0,001 к 1.

В статье «Расчет арматуры для фундамента» мы приводили достаточно подробный разбор методики выбора армирующих элементов – их количества и диаметра – исходя из выбранных параметров фундамента дома. В расчетах используют таблицу, приведенную ниже.

Related Posts via Categories

  • Как рассчитать площадь поперечного сечения арматуры всех типов?
  • Сколько весит 1 метр строительной стержневой арматуры различных видов
  • Линейная арматура – качественный монтаж линий электропередач гарантирован!
  • Немерная арматура – оптимальный вариант для малоэтажного строительства!
  • Марки и классы строительной стержневой арматуры и проволоки для армирования
  • Муфтовая арматура, что это такое и для чего используется
  • Анкеровка арматуры в бетоне – сложная, но важная операция
  • Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
  • Вес и особенности стальной рифленой арматуры А3 и других классов
  • Запорно-регулирующая арматура – качественный контроль работы бытовых коммуникаций

Размеры 12 арматуры

Распространенным вариантом при устройстве строительных конструкций из железобетона считается арматура 12, имеющая диаметр 12 мм.

Возможные диаметры стеклопластиковой арматуры

Ее производят из различных стальных сплавов. Диаметр данного типа соответствует минимальным требованиям при строительстве зданий на ленточный фундамент при вязке каркаса из 4 хлыстов.

Прокат объединяется в классы относительно механических свойств:

  • А1 Гладкий профиль — отличается хорошей пластичностью, которая требуется при удлинении, обеспечивая растяжку;
  • А2 с серповидным рисунком – благодаря рисунку увеличивается прочность;
  • А3 периодический профиль – присутствует поперечное сечение под углом к оси хлыста, облегчающее свариваемость деталей.

Популярностью пользуется арматура А3. С диаметром 12 мм масса 1 м профиля составляет 0,888 кг. Площадь сечения равна 1,131 см.

Для определения количества арматуры следует высчитать длину в погонных метрах. Но на рынке материал поставляется по весу. Для вычисления требуемого объема следует учесть, что длина 1 м весит 0,888 кг. Тогда в 1 т 1126 м арматуры (12 мм в диаметре). Для других диаметров можно воспользоваться специальными таблицами, созданными с учетом веса 1 м проката для разных деталей. Но возможно появление погрешности из-за принадлежности к другому классу.

Сортамент арматуры А3

В большом разнообразии в нашем каталоге представлена арматура ГОСТ 5781-82. Вы подберете необходимый вид металлопроката, так как у нас продаются изделия всех размеров: от ф6 до ф36, различного веса — от 0,222 до 7,99 (за метр). Вы найдете продукцию по нужным вам параметрам быстро и в необходимом количестве.

Арматура ГОСТ 5781-82, изготовленная из различных видов стали, служит для выполнения разных задач армирования конструкций. Мы стремимся удовлетворить потребности каждого заказчика, поэтому предлагаем широкий ассортимент, из которого вы обязательно выберете нужный товар.

Арматура АТ800

Арматура АТ800 — это горячекатанный стальной пруток, который изготавливается из различных видов стали. Эти изделия востребованы при армировании фундамента, железобетонных конструкций различного назначения. Как и арматура ГОСТ 5781-82, этот вид металлопроката придает им дополнительные прочностные характеристики, а также делает более надежными, долговечными.

В зависимости от ваших целей, вы можете размещать арматуру АТ800 в различных позициях. Продольное расположение позволяет значительно сократить риск появления наклонных трещин. С другой стороны, такая позиция служит для регулировки растягивающего напряжения: металлические изделия берут на себя какую-то часть от общей нагрузки на бетон.

При поперечном расположении вероятный риск появления наклонных трещин минимизирован. Арматурная сталь в такой позиции служит для связки бетона сжатой зоны.

Арматура АТ800 — менее популярный, чем арматура ГОСТ 5781-82 вид металлопроката, однако также пользуется большим спросом. О наличии товара на нашем складе узнавайте у менеджеров компании «МЕТАЛЛ-ЭНЕРГИЯ». Если на данный момент продукции нет, мы в короткие сроки закажем и доставим вам партию.

Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Второй способ

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Третий способ

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

Коррозия

За поверхностью бетонной конструкции надо ухаживать, вовремя ликвидировать появляющиеся трещины.

Из-за способности железа реагировать с кислородом, изделия из стали по своей природе чувствительны к атмосфере. Взаимодействие между ней и кислородом воздуха вызывает процесс окисления, чаще называемый ржавчиной или коррозией.

Поверхностная ржавчина арматуры, которая находится внутри конструкции, не влияет на её свойства. Этому препятствует щелочная среда. Она может даже увеличить связь стержня с бетоном. Однако длительный процесс окисления поверхности (при доступе воздуха) может в конечном итоге привести к внутренней коррозии, что неизбежно ослабит стальной пруток.

Стойкость арматуры к коррозии определяется химическим составом стали, способом производства, обозначается литерой К. В этом случае арматура производится из нержавеющей стали. В частном строительстве использовать такие прутки нерационально.

Дело не только в стоимости. Повреждение поверхности металлическими стропами, трением об сталь кузова создаёт очаги коррозии.

Чёрный арматурный металл защищают горячим цинкованием или покрытием эпоксидными смолами.

Как определить площадь арматуры: таблица расчетов

Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:

  1. Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
  2. Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.

Таблица сортамента арматуры, вес 1 метра и диаметр.

Поперечное сечение, площадь, см²Диаметр арматуры, ммМасса погонного метра арматуры, гСколько арматуры в тонне, м
0,28362224505
0,50383952532
0,785106171620
1,131128881126
1,54141210826
2,01161580633
2,64182000500
3,14202470405
3,8222980336
4,91253850260
6,16284830207
8,04326310158
10,18367990125
12,58409870101
15,48451248080

Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.

Самостоятельный расчет площади арматуры, онлайн-калькулятор

При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.

Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:

Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором

  1. Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
  2. Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
  3. После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.

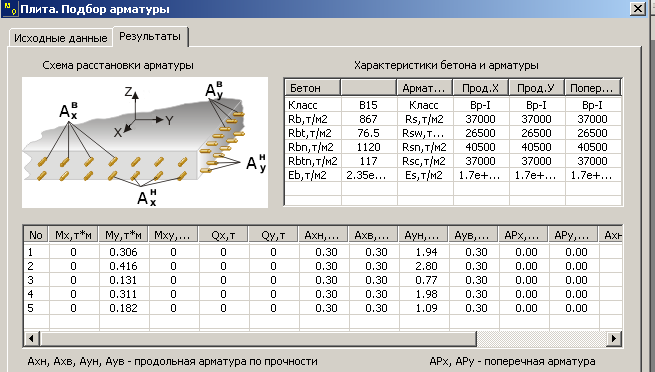

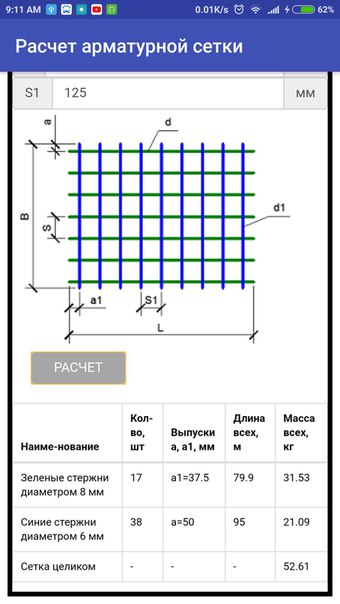

Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.

Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²

Изменчивость механической прочности деформированных арматурных стержней для бетонных конструкций в Эфиопии

Изменчивость механической прочности деформированных арматурных стальных стержней для бетонных конструкций в Эфиопии

Скачать PDF

Скачать PDF

  • Артикул
  • Открытый доступ
  • Опубликовано:
  • Tariku Achamyeleh 1,2 ,
  • Hüseyin çamur 1 ,
  • Mahmut A. Savaş 1 и
  • …
  • Ali Evcil 1
  • …
  • ALI Evicl 1
  • …
  • ALI Evcil 1
  • ALI EVCIL 1
  • ALI EVCIL

    Научные отчеты
    том 12 , Номер статьи: 2600 (2022)
    Процитировать эту статью

    • 1612 доступов

    • Сведения о показателях

    Предметы

    • Инженерное дело
    • Математика и информатика

    Abstract

    Представлен статистический анализ характеристик механической прочности и линейной плотности деформированного арматурного проката из стали марки 60. Две разные партии образцов определены на основе лет испытаний для 2015–2017 годов как Лот 1 и 2018–2020 годов как Лот 2. Предел текучести (YS), предел прочности при растяжении (TS), относительное удлинение, масса на длину и характеристическое отношение TS. и YS анализируются для диаметров арматуры 8, 10, 12 и 16 мм с учетом обеих партий. Механические свойства и свойства линейной плотности сравнивают статистически, используя диапазон, среднее значение, стандартное отклонение, коэффициент дисперсии, асимметрию и эксцесс записанных наборов значений. Более того, результаты YS, TS и удлинения анализируют отдельно с помощью однофакторного дисперсионного анализа для обеих партий. Результат показывает, что совокупные средние значения YS, TS и удлинения для партии 1 и партии 2 составляют 59.3,1 МПа, 701,1 МПа, 14,78%; и 572,5 МПа, 673,8 МПа, 15,47% соответственно. Несмотря на небольшое снижение значений YS и TS и увеличение удлинения от партии 1 к партии 2, обе партии превышают значения, рекомендованные стандартом ASTM A615. Кроме того, однофакторный дисперсионный анализ с доверительным интервалом 95 % показал, что сводные данные по арматуре различаются с точки зрения YS, TS и процентного удлинения с цифрами, показывающими уменьшение от партии 1 к партии 2.

    Введение

    Бетон устойчив к сжатию, но менее устойчив к растягивающим нагрузкам. Кроме того, стойкость железобетонных конструкций к циклическим нагрузкам зависит исключительно от стальных арматурных стержней, которые предъявляют значительно более высокие требования, чем их основная функция. Поглощение и рассеяние энергии при неупругой деформации почти полностью зависят от пластичности арматурной стали. Исследование механической прочности армированного стального стержня определяет общую прочность бетонной конструкции.

    Арматурные стержни играют ключевую роль в качестве строительного материала. Свойства арматурных стальных стержней должны быть известны пользователям до их применения в целях проектирования или строительства, потому что они в основном используются в строительных проектах, которые представляют опасность для жизни человека, таких как строительство, мосты и мебельная промышленность, если они спроектированы неправильно 1 .

    Сталь демонстрирует широкий диапазон механических и физических свойств, из которых фактор механической прочности является доминирующим свойством 2 . Качественные характеристики арматурных стержней в стальных конструкциях обычно изучают с точки зрения их механических свойств, таких как предел текучести (YS), предел прочности при растяжении (TS) и относительное удлинение 3 . Эти характеристики стали показаны на типовой кривой напряжения-деформации 1,4 . Таким образом, любое улучшение прочностных характеристик стали будет способствовать повышению надежности и долговечности строительной конструкции, в которой она используется 2 .

    Исследование механических свойств деформированных арматурных стальных стержней стало предметом интереса многих ученых, особенно количество статистических исследований, проведенных в явном виде с изменчивостью механических свойств арматурных стальных стержней 2,3,4,5,6,7,8, 9,10,11,12,13,14,15,16,17,18 . Влияние свойств линейной плотности и исследования изменчивости химического состава были также исследованы 19,20 .

    В этих исследованиях изменчивость предела текучести, предела прочности при растяжении, относительного удлинения при разрыве, массы на длину и отношения предела прочности при растяжении к пределу текучести изучались и сравнивались с ACI 21 , IS 22 и стандарт ASTM 23,24,25 .

    Считается, что эта изменчивость вызвана различиями в производственной практике и процедурах контроля качества, применяемых разными фирмами, а также возможными различиями в геометрических размерах стержней, прочности стали и скорости нагружения 6 .

    Согласно Мирзе и Макгрегору 5 , были изучены результаты испытаний около 4000 ребристых арматурных стальных стержней для статистического определения соотношений для различных механических прочностей. Исследование охватило широкий спектр стержней, обозначенных от № 3 до № 18. Выборка включала арматурные стержни марок 40 и 60. Среднее значение и коэффициент вариации двух марок были проанализированы на предел текучести и предел прочности при растяжении.

    Djavanroodi и Salman 6 проанализировали статистическую изменчивость механических свойств и веса стержней из арматурной стали марки 60. В ходе исследования было исследовано 130 образцов на предел текучести, предел прочности при растяжении и относительное удлинение. 60 стержней были исследованы на изменчивость веса.

    Каррильо и др. 4 характеризуется кривыми напряжения-деформации стальной арматуры, продаваемой в Боготе. 60 образцов диаметром от 9,5 мм до 25,5 мм были испытаны на прочность при растяжении. Совокупные результаты были подвергнуты статистическому анализу и сравнению с другими странами, например, США, Индией и Мексикой.

    Тавио и др. 8 Помимо предела текучести, предела прочности и относительного удлинения исследованы отношения предела текучести к пределу текучести для различных марок стали и размеров прутка. Результаты испытаний были проанализированы и сопоставлены между марками стали и стандартами ASTM, IS 22 , ACI 21 и российскими стандартами.

    Рафи и др. 13 исследована изменчивость химических и механических свойств холодноскрученных и горячекатаных арматурных стержней из ребристой стали диаметром от 10 до 40 мм. Результат показал большой разброс в прочности арматурного стержня, для которого были изучены последствия проектирования, поскольку режим отказа изгибаемых элементов может демонстрировать изменение от пластичного до хрупкого.

    Бурнонвиль и др. 26 исследована статистическая изменчивость механических свойств стальных арматурных стержней производства США и Канады. Было отобрано 100 проб на 29 предприятиях по производству арматурной стали. Статистический отчет включал такие параметры, как среднее значение, медиана, стандартное отклонение, коэффициент дисперсии, асимметрия и эксцесс.

    Ало и др. 27 сообщил о статистической оценке механических свойств местных и импортных армированных сталей, используемых в Нигерии. Был проведен однофакторный анализ ANOVA, чтобы показать изменчивость арматурных стержней с точки зрения предела текучести, прочности на растяжение и относительного удлинения.

    Анализ изменчивости механических свойств арматурной стали играет большую роль в оценке однородности металлопродукции, используемой в строительных проектах. Следовательно, цель этой работы состоит в том, чтобы статистически проанализировать механические свойства и свойства линейной плотности арматурных стержней, которые использовались в строительной отрасли Эфиопии в период с 2015 по 2020 год, и провести сравнение со стандартами.

    Материалы и методы

    Типы и размеры образцов арматурной стали

    В зависимости от периода испытаний формируются две группы образцов, а именно Лот 1 и Лот 2 для испытаний, проведенных в 2015–2017 и 2018–2020 годах соответственно. Обе партии поставляются с эфиопского рынка независимо от их источника, т. е. стальных стержней местного производства или импортных. Отбор проб осуществляется подрядчиками и руководителями, работающими в соответствующих строительных проектах. Образцы представляют собой сталь марки 60 четырех разных диаметров, которые широко используются на строительном рынке Эфиопии 1 .

    Размер выборки каждого диаметра и партии указан в Таблице 1.

    Таблица 1 Образцы по партиям и диаметрам.

    Полноразмерный стол

    Подготовка образцов для испытаний

    Все образцы были разрезаны на куски общей длиной 400 мм для испытаний на растяжение. Расчетная длина согласно ASTM A615 составляет 200 мм. Оставшиеся 200 мм остаются для захвата с обоих концов.

    Испытания на растяжение

    Образцы испытывают без механической обработки в соответствии с положениями ASTM A615/A615M с использованием универсальной испытательной машины (UTM) в Лаборатории испытаний материалов факультета машиностроения Университета Дебре Табор. UTM является продуктом MATEST с моделью C140-09. . На машине можно испытывать образцы различной формы поперечного сечения на растяжение, сжатие и трехточечный изгиб. Губки изготавливаются отдельно для разных диаметров от 6 до 32 мм. Максимально возможное прилагаемое усилие машины составляет 300 кН, которое откалибровано для нагрузки 250 кН с тензодатчиком 5000 кН. Предел текучести, предел прочности при растяжении и модуль упругости регистрировали с помощью UTM. Удлинение стальных образцов рассчитывали с учетом исходной длины образца и конечной длины образца при разрыве. Тесты проводились в тройных наборах, и использовалось среднее значение, представленное в этих данных.

    Статистический анализ

    Вычисляются и представляются статистические средние значения, стандартные отклонения и диапазоны для переменных Партии 1 и Партии 2. Переменными являются YS, TS, EL, масса на длину и TS/YS.

    Средние значения и стандартные отклонения вычисляются с использованием следующей процедуры. После того, как желаемое количество испытаний было проведено на конкретной партии для определенной переменной, среднее значение n числа отрезков было рассчитано в соответствии с:

    $$ {\overline{\text{X}}} = \frac{{\sum {\text{X}}_{{\text{i}}} }}{{\text{n}}} $$ 9{2} }}{{{\text{n}} — 1}}} $$

    (2)

    Для определения предела текучести, предела прочности при растяжении, относительного удлинения и массы на длину для каждого стержня оцениваются следующие параметры размер в каждой партии: среднее значение, медиана, стандартное отклонение, коэффициент вариации, минимум, максимум, асимметрия и эксцесс. Асимметрия — это измерение симметрии данных. Отрицательные значения показывают данные, которые смещены влево, а положительные значения указывают на данные, которые смещены вправо. Эксцесс — это степень того, являются ли данные пиковыми или плоскими по отношению к нормальному распределению. Повышенный эксцесс указывает на повышенный пик вблизи среднего значения данных. Диапазоны определяются как минимальные и максимальные значения из общего проведенного теста (рис. 1, 2, 3, 4, 5, 6, 7, 8). Сводная статистика для слитков каждого размера и партии представлена ​​в таблицах 3, 4 и 6. Кроме того, на рис. 1, 3, 5 и 7 представлены гистограммы данных по значениям предела текучести и предела прочности на растяжение для всех размеров стержней в каждой партии. Регрессионные модели также построены, чтобы показать взаимосвязь между TS/YS и YS и представлены на рис. 2, 4, 6 и 8.

    Рисунок 1

    Гистограмма YS и УЗИ диаметром 8 мм.

    Полноразмерное изображение

    Рисунок 2

    Подогнанный график ( a ) Лот 1 ( b ) Лот 2 для стержня диаметром 8 мм.

    Полноразмерное изображение

    Рисунок 3

    Гистограмма YS и TS диаметром 10 мм.

    Полноразмерное изображение

    Рисунок 4

    График с подгонкой (a) Лот 1 ( b ) Лот 2 для стержня диаметром 10 мм.

    Полноразмерное изображение

    Рисунок 5

    Гистограмма YS и TS диаметром 12 мм.

    Полноразмерное изображение

    Рисунок 6

    Подогнанный линейный график (a) Партия 1 (b) Партия 2 для стержня диаметром 12 мм.

    Полноразмерное изображение

    Рисунок 7

    Гистограмма YS и TS диаметром 16 мм. Рис. 8

    Полноразмерное изображение

    Однофакторный дисперсионный анализ для одного фактора Разработан одноуровневый тип теста, с помощью которого YS, TS, EL и TS/YS для совокупности в каждой партии анализируются с использованием ANOVA 1,28 как представлено в Таблице 2.

    Таблица 2 Обобщенный анализ таблицы дисперсии.

    Полноразмерная таблица

    Экспериментальные результаты и обсуждение

    В этом разделе обсуждаются и обобщаются результаты испытаний на растяжение и измерения линейной плотности (таблицы 1, 2, 3, 4, 5, 6). Кроме того, представлено влияние предела текучести на соотношение предела текучести и растяжения двух партий. Результаты YS, TS, EL, M/L и TS/YS vs YS сравниваются друг с другом для всех размеров слитков в обеих партиях и объединяются результаты каждой партии. Все средние значения YS, TS и EL сравнивались с рекомендованными ASTM A615/A615M значениями 420 МПа, 620 МПа и 9%, соответственно. Также рекомендуется, чтобы предел прочности на растяжение превышал предел текучести на 25%. Рекомендуемые значения массы на длину отличаются в зависимости от диаметра стержня.

    Таблица 3. Сводка статистического анализа для стержня диаметром 8 мм.

    Полноразмерная таблица

    Таблица 4 Сводка статистического анализа агрегата.

    Полноразмерная таблица

    Таблица 5 Таблица дисперсионного анализа для совокупных данных партий 1 и 2.

    Полноразмерная таблица

    Таблица 6 Сводка статистического анализа для стержней диаметром 10, 12 и 16 мм.

    Полноразмерная таблица

    Механические свойства и свойства линейной плотности для стержней диаметром 8 мм

    Обнаружено, что исследованные стержни демонстрируют изменчивость пределов текучести и прочности на растяжение. Один (1) брусок из выборки из тридцати семи (37) брусков (т. е. 2,70%) из партии 1 имеет предел текучести ниже значения, указанного в стандарте ASTM A615/A615M, в то время как остальные тридцать шесть (36) брусков имеют средний предел текучести более 420 МПа. В партии 2 все тридцать девять (39) слитков соответствовали требованиям стандарта ASTM A615/A615M. На основании прочности на растяжение один стержень (т.е. 2,70%) из партии 1 показал прочность на растяжение ниже значения, указанного в стандарте ASTM A615/A615M. Но все стержни из партии 2 имеют предел прочности при растяжении более 620 МПа в соответствии с требованиями ASTM A615/A615M.

    Процентное удлинение показало значительную изменчивость для стержней диаметром 8 мм в обеих партиях. Средний процент удлинения в партии 1 и партии 2 составляет 13,6 и 12,9 соответственно. Не существует определенных требований ASTM для стального стержня диаметром 8 мм.

    Для арматурного стержня диаметром 8 мм гистограмма и кривые распределения предела текучести и предела прочности при растяжении представлены на рис. 1. Партия 1 и партия 2 показали значительную изменчивость предела текучести и предела прочности при растяжении. Средний предел текучести образцов из партии 1 и партии 2 составлял 630,4 МПа и 621,1 МПа соответственно. Средняя прочность на растяжение образцов из партии 1 и партии 2 составила 746,8 МПа и 711,9 МПа.МПа соответственно. Более того, партия 1 имела более высокие значения SD и COV, чем партия 2, как по результатам текучести, так и по пределу прочности на растяжение.

    Установлено, что влияние предела текучести (YS) на отношение TS/YS соответствует ожиданиям для партий 1 и 2. Отношение уменьшается с увеличением предела текучести, что, в свою очередь, должно привести к снижению пластичности материалов при более высокий предел текучести. Среднее отношение TS/YS для партии 1 и партии 2 составляет 1,20 и 1,15 соответственно, что ниже требования ASTM 25 . 68% образцов из партии 1 и 82% из партии 2 не соответствуют требованиям ASTM по соотношению TS/YS.

    Статистический анализ, включающий значения максимального, минимального, среднего, дисперсии, коэффициента дисперсии, стандартного отклонения, асимметрии и эксцесса для предела текучести, предела прочности при растяжении, относительного удлинения и массы на длину. Таблицы 3, 4 и 6 обобщают статистический анализ предела текучести, предела прочности при растяжении, относительного удлинения и массы на длину для стержней диаметром 8, 10, 12 и 16 мм и совокупный результат для двух партий. По результатам COV отмечено, что масса на длину в обеих партиях демонстрирует высокую однородность (COV < 5%) 4 , в то время как остальные данные демонстрируют умеренную однородность.

    Механические свойства и свойства линейной плотности для стержней диаметром 10 мм

    Один (1) стержень из образца из сорока четырех (44) стержней (т. е. 2,27 %) из партии 1 демонстрирует предел текучести ниже значения, указанного в стандарте ASTM A615/ Стандарт A615M, в то время как в партии 2 все двадцать семь (27) стержней имеют предел текучести более 420 МПа в соответствии с требованиями ASTM. На основании предела прочности при растяжении четыре стержня (т.е. 9,09%) из партии 1 продемонстрировали предел прочности при растяжении ниже значения, указанного в стандарте ASTM A615/A615M. Но все стержни из партии 2 имеют предел прочности при растяжении более 620 МПа в соответствии с требованиями ASTM A615/A615M.

    Пять стержней (т. е. 11,36%) в партии 1 демонстрируют процент удлинения ниже, чем требование ASTM A615/A615M, в то время как все стержни в партии 2 превосходят требование минимального процента удлинения. Средний процент удлинения в партии 1 и партии 2 составляет 13,7 и 14,4 соответственно.

    При анализе массы на длину 5 стержней (т. е. 11,36 %) из партии 1 не соответствуют минимальному стандарту ASTM по размеру и сорту стержней. Но все слитки лота 2 соответствуют минимальным требованиям. Средние значения массы на длину в партии 1 и партии 2 составляют 0,6114 и 0,6001 соответственно.

    Для арматурного стержня диаметром 10 мм гистограмма и кривые распределения представлены на рис. 3. Партия 1 и партия 2 демонстрируют значительные различия в показателях текучести и прочности на растяжение. Средний предел текучести образцов из партии 1 и партии 2 составляет 607,9 МПа и 614,7 МПа соответственно. Средняя прочность на растяжение образцов из партии 1 и партии 2 составляет 696,5 МПа и 695,9 МПа соответственно.

    Несмотря на то, что отношения уменьшались с увеличением предела текучести, что, в свою очередь, должно снижать пластичность материалов при более высоком пределе текучести, среднее отношение TS/YS для партий 1 и 2 составляло 1,15 и 1,13 соответственно, т. е. ниже требований ASTM. 91 % образцов из партии 1 и 96 % из партии 2 не соответствуют соотношению TS/YS в соответствии с требованиями ASTM. На рис. 4 показан график линейной регрессии TS/YS к YS для обоих лотов.

    Механические свойства и свойства линейной плотности для стержней диаметром 12 мм

    Один стержень из образца из 40 стержней (т. е. 2,50 %) в партии 1 демонстрирует предел текучести, который ниже значения, указанного в стандарте ASTM A615/A615M, тогда как в партии 2, 3 слитка из выборки из 60 (т.е. 5,00%) слитков не соответствуют минимальным требованиям к пределу текучести, установленным стандартом ASTM. На основании прочности на растяжение 3 стержня (т.е. 7,5%) в партии 1 и 14 (т.е. 23,33%) в партии 2 демонстрируют прочность на растяжение ниже значения, указанного в стандарте ASTM A615/A615M.

    Средний предел текучести образцов из партии 1 и партии 2 составляет 562,9 МПа и 556,9 МПа соответственно. Средняя прочность на растяжение образцов из партии 1 и партии 2 составляет 678,7 МПа и 655,0 МПа соответственно. Для арматурного стержня диаметром 12 мм гистограмма и кривые распределения представлены на рис. 5.

    Все образцы в обеих партиях демонстрируют процентное удлинение, превышающее минимальное требование, установленное стандартом ASTM A615/A615M. Среднее процентное удлинение составляет 15,9 и 15,8 для партии 1 и партии 2 соответственно.

    При анализе массы на длину все слитки обеих партий соответствуют минимальному стандарту ASTM. Средние значения массы на длину в партии 1 и партии 2 составляют 0,8768 и 0,8581 соответственно.

    Отношения TS/YS снижаются с увеличением предела текучести. Среднее отношение TS/YS для партии 1 и партии 2 составляло 1,22 и 1,18 соответственно, что ниже требования ASTM 25 . 75 % образцов из партии 1 и 90 % из партии 2 не соответствуют требованиям TS/YS, установленным ASTM.

    Механические свойства и линейная плотность для стержней диаметром 16 мм

    Один (1) слиток из выборки из тридцати одного (31) слитка (т. е. 3,23 %) из партии 1 и три (3) слитка из выборки из пятидесяти одного (51) (т. е. 5,88 %) из партии 2 демонстрировал предел текучести ниже значения, указанного в стандарте ASTM A615/A615M. На основании прочности на растяжение два стержня (т.е. 6,45%) из партии 1 и шесть стержней (т.е. 11,76%) из партии 2 продемонстрировали прочность на растяжение ниже значения, указанного в стандарте ASTM A615/A615M. Средний предел текучести образцов из партии 1 и партии 2 составлял 566,4 МПа и 531,3 МПа соответственно. Средняя прочность на растяжение образцов из партии 1 и партии 2 составляла 682,1 МПа и 655,2 МПа соответственно. Для арматурного проката диаметром 10 мм гистограмма и кривые распределения представлены на рис. 7.

    Среднее процентное удлинение составляет 16,3 и 17,7 в партии 1 и партии 2, соответственно, и все бруски в обеих партиях превышают требование минимального процента удлинения, установленное ASTM.

    Средние значения массы на длину в партии 1 и партии 2 составляют 1,5541 и 1,5240 соответственно, и все слитки в обеих партиях превосходят минимальные требования.

    Отношения TS/YS снижаются с увеличением предела текучести. Среднее соотношение TS/YS для партии 1 и партии 2 составляло 1,21 и 1,25 соответственно. 71 % образцов из партии 1 и 75 % из партии 2 не соответствовали минимальному требованию TS/YS, т. е. 1,25, установленному ASTM.

    Изменчивость совокупных результатов по механической прочности

    На рис. 9 и в таблице 4 обобщены совокупные результаты предела текучести, прочности на растяжение и относительного удлинения для двух партий независимо от диаметра стержней. Из совокупного результата видно, что параметры в обеих партиях демонстрируют умеренную однородность. Среднее значение предела текучести показывает снижение с 593,1 МПа в партии 1 до 572,5 МПа в партии 2. Точно так же предел прочности снижается с 701,1 МПа в партии 1 до 673,8 МПа в партии 2. Несмотря на то, что совокупный результат показывает снижение общего значения механической прочности от партии 1 до партии 2, средние значения текучести и прочности на разрыв выше, чем результаты других исследований 3,4,6,7,14,15,29,30 .

    Рисунок 9

    Гистограмма YS и TS агрегата.

    Изображение в натуральную величину

    Средний процент удлинения, напротив, показывает увеличение с 14,78 в партии 1 до 15,47 в партии 2. Этот результат близок к результатам нескольких исследований 4,6 , но меньше результатов из других исследований 3,13,29 .

    Значения асимметрии прочностных параметров совокупного результата имеют положительное значение в партии 1, тогда как в партии 2 значения предела текучести и предела прочности при растяжении имеют отрицательную асимметрию. Точно так же партия 1 показывает относительно более высокое значение эксцесса, чем партия 2.

    Обобщенная таблица ANOVA 1 используется для сравнения расчетного отношения дисперсии (F-cal) с табличными значениями критического отношения дисперсии (F-table) для значения статистической значимости 95%. Это соотношение использовалось для измерения значимости исследуемого фактора по отношению к дисперсии всех других невидимых факторов. Фактор является значимым, когда F-cal больше, чем F-table. В таблице 5 указаны результаты ANOVA для партий 1 и 2 в отношении YS, TS, EL и TS/YS.

    Из дисперсионного анализа предела текучести в партии 1 вычисленное значение для значения F-cal, 362,3, больше, чем критическое значение таблицы F для f . 05 (1, 152), достоверность 95%, т. е. 3,8415 1,28 . Следовательно, с достоверностью 95% армированные стержни оказались неодинаковыми. Кажущийся разброс данных составляет около 70% изменчивости выборки, в то время как оставшиеся 30% вариации были вызваны другими факторами. F-cal значения всех параметров в обеих партиях больше ф . 05 , достоверность 95% для соответствующих табличных значений. Процентный вклад в изменчивость данных для партии 2 меньше, чем для партии 1, с точки зрения YS, TS и процентного удлинения.

    Заключение

    В этом документе представлены результаты статистического анализа всех соответствующих свойств арматурной стали, представляющих интерес в конструкционном строительстве Эфиопии. Было рассмотрено более 300 наборов данных, сгруппированных в два лота в зависимости от графика испытаний. Рассматриваемые наборы данных включают арматурные стальные стержни размером от 8 до 16 мм, которые широко используются в различных строительных работах в Эфиопии. Две партии, представляющие два отдельных периода испытаний, сравнивали друг с другом на основании результатов свойств механической прочности и линейной плотности. Сравнение этих значений в обеих партиях показало небольшое снижение качества в зависимости от графика испытаний. Совокупные значения прочности YS и TS показали снижение с 59от 3,1 МПа в партии 1 до 572,5 МПа в партии 2 и с 701,1 МПа в партии 1 до 673,8 МПа в партии 2 соответственно. Кроме того, результаты исследования показали, что большинство образцов в обеих партиях имеют предел текучести, предел прочности при растяжении, процентное удлинение и значения массы на длину, которые превосходят рекомендуемые требования ASTM. Результат также показал, что несколько образцов имели отношение предела прочности при растяжении к пределу текучести, превышающее рекомендуемое значение ASTM. Анализ ANOVA показывает, что данные для YS, TS и TS/YS различаются. В целом, этот класс сталей, использованных в образцах, можно использовать для общих конструкционных применений, но он не будет приемлем в сейсмоопасных регионах из-за плохого постэластичного поведения. Состав материала, источник стали, коррозия и их влияние на поведение монотонных и усталостных нагрузок ребристых арматурных стальных стержней марки 60 должны быть изучены в будущем.

    Ссылки

    1. Ачамиеле Т. и Шахин Ю. Исследование механических свойств стальных стержней с ребристой арматурой: тематическое исследование строительной отрасли Эфиопии. Междунар. J. Стальная конструкция. 19 (5), 1682–1693 (2019).

      Артикул

      Google ученый

    2. Барбара, М., Уолтер, С. и Ренцо, В. Арматура из двухфазной стали для высокопластичных железобетонных изделий. конструкции, Часть 1: Микроструктурная и механическая характеристика стальной арматуры. англ. Структура 29 (1), 3325–3332 (2007).

      Google ученый

    3. Фират, Ф.К. Механические свойства арматурной стали в R / C: анализ неопределенностей и предложение нового коэффициента материала, стр. 4019–4028 (2016).

    4. Каррильо, Дж., Лозано, Х. и Артета, К. Механические свойства стальной арматуры для бетонных конструкций в центральной Колумбии. J. Сборка. англ. 33 , 1058 (2021).

      Google ученый

    5. Мирза С.А. и МакГрегор Дж.Г. Изменчивость механических свойств арматурного проката. ASCE J Struct Div 1 , 1 (1979).

      Google ученый

    6. Джаванруди Ф. и Салман А. Изменчивость механических свойств и веса арматурного проката, производимого в Саудовской Аравии. Конф. IOP. сер. Матер. науч. англ. 230 (1), 1 (2017).

      Google ученый

    7. Эде, А., Олофиннаде, О. и Джошуа, О. Экспериментальное исследование пределов текучести стальных арматурных стержней, используемых в железобетонных конструкциях Нигерии. Экспл. расследование Пределы текучести Стальная арматура. Бары б/у Нигер. Конкр. Структура 5 (4), 76–83 (2014).

      Google ученый

    8. Тавио, А. Р. и Рака, Г. П. Отношение предела прочности при растяжении к пределу текучести (TS/YS) арматурных стержней из высокопрочной стали (HSS). Конф. AIP. проц. 1964 , 1 (2018).

      Google ученый

    9. Галассо, К., Маддалони, Г. и Козенца, Э. Неопределенный анализ избыточной прочности на изгиб для расчета несущей способности железобетонных балок. Дж. Структура. англ. 140 (7), 04014037 (2014).

      Артикул

      Google ученый

    10. Тат, Л.В. Статистический анализ свойств арматурной стали. (1991).

    11. Нишияма, М. Механические свойства бетона и арматуры — Современный отчет о HSC и HSS в Японии -. Дж. Доп. Конкр. Технол. 7 (2), 157–182 (2009).

      Артикул

      Google ученый

    12. Бен Тахер, Л. С., Абмдас, М. С., и Эльмазоги, Х. Г. Изменчивость предела текучести и удлинения арматурных стальных стержней. В г. Двенадцатая арабская конференция по строительной инженерии , 2013, стр. 547–557.

    13. Рафи М.М., Лоди С.Х. и Низам А. Химические и механические свойства стальной арматуры, производимой в Пакистане, и их влияние на конструкцию. Дж. Матер. Гражданский англ. 26 (2), 338–348 (2014).

      Артикул

      Google ученый

    14. Канкам С.К. и Адом-Асамоа М. Характеристики прочности и пластичности стальных арматурных стержней, изготовленных из металлолома. Матер. Дес. 23 (6), 537–545 (2002).

      КАС
      Статья

      Google ученый

    15. Чариф А., Мурад С. М. и Хан М. И. Изгиб балок, армированных стальными стержнями, превышающий номинальный предел текучести. лат. Являюсь. J. Структура твердых тел. 13 , 945–963 (2016).

      Артикул

      Google ученый

    16. Муньязиквие, Б. Б. Исследование характеристик и изменчивости механических свойств арматурных стальных стержней, изготовленных из металлолома. Сельскохозяйственный и технологический университет Джомо Кеньятты, 2010 г.

    17. Перера, К. П. А. С. и Гулувита, С. П. Исследование изменений предела текучести и удлинения арматурных стальных стержней (стержней ТМТ), изготовленных с использованием местных слитков. англ. Дж. Инст. англ. Шри-Ланка 51 (2), 7 (2018).

      Google ученый

    18. Рай, Д. К., и Джайн, С. К. Оценка свойств стальных арматурных стержней для сейсмостойкого проектирования, 2012 г.

    19. Мусонда, В., Акинлаби, Э. механические свойства и микроструктура. Междунар. Дж. Мех. англ. Робот. Рез. 7 (2), 126–130 (2018).

      Артикул

      Google ученый

    20. Салман А. и Джаванруди Ф. Изменчивость химического анализа арматурного проката, произведенного в Саудовской Аравии. Конф. IOP. сер. Матер. науч. англ. 348 (1), 1 (2018).

      Google ученый

    21. «>

      ACI, C. Требования строительных норм и правил к конструкционному бетону (ACI 318–11) . Американский институт бетона, 2011.

    22. ISO, Сталь для армирования бетона. Часть 2: Ребристые стержни. Междунар. Стоять. , 2015.

    23. ASTM A 615, Стандартные технические условия для деформированных и гладких стержней из углеродистой стали для, ASTM A615 , стр. 1–8, 2015.

    24. TM

      2, AS Стандартный метод испытаний и Определения для механических испытаний стальных изделий, ASTM Int. , том. 01.03, нет. Утв., стр. 1–48, 2004 г.

    25. ASTM A706, Американское общество по испытаниям и обработке информации о материалах, ASTM A706 , 2001.

    26. Бурнонвиль М., Данке Дж. вес арматурных стержней. (2004).

    27. Ало, Ф. И., Атанда, П. О., Даниян, А. А., Абодунрин, О. В. и Олувасегун, К. М. Оценка импортной и местной конструкционной стали в Нигерии: анализ с помощью однофакторного дисперсионного анализа. Междунар. Дж. Матер. англ. 7 (3), 45–51 (2017).

      Google ученый

    28. Рой, Р. К. Учебник по методу Тагучи (Общество инженеров-технологов, 2010).

      Google ученый

    29. Одусоте Дж. К., Шитту В., Аделеке А. А., Икубанни П. П. и Адейемо О. Химические и механические свойства арматурных стальных стержней местных металлургических заводов. Дж. Сбой. Анальный. Пред. 19 (4), 1067–1076 (2019).

      Артикул

      Google ученый

    30. Аджагбе, В., Ганию, А., Адегбите, А. и Акоду, О. Исследования химического состава и прочности на растяжение стальных стержней в строительной отрасли Нигерии. Конф. IOP. сер. Матер. науч. англ. 513 (1), 1 (2019).

      Google ученый

    Ссылки на скачивание

    Информация об авторе

    Авторы и организации

    1. Факультет машиностроения, Школа прикладных наук, Ближневосточный университет, 99138, Никосия, KKTC, Турция

      , A Hamuteur Achamyeleh Tariku Achamyeleh Саваш и Али Эвсил

    2. Факультет машиностроения, Технологический факультет, Университет Дебре Табор, Дебре Табор, Эфиопия

      Тарику Ачамиеле

    Авторы

    1. Tariku Achamyeleh

      Просмотр публикаций автора

      Вы также можете искать этого автора в
      PubMed Google Scholar

    2. Hüseyin Çamur

      Просмотр публикаций автора

      Вы также можете искать этого автора в
      PubMed Google Scholar

    3. Mahmut A. Savaş

      Просмотр публикаций автора

      Вы также можете искать этого автора в
      PubMed Google Академия

    4. Ali Evcil

      Просмотр публикаций автора

      Вы также можете искать этого автора в
      PubMed Google Scholar

    Contributions

    Т. А. написали основную рукопись, а Х.Ч., М.А.С. и AE просмотрели рукопись.

    Автор, ответственный за переписку

    Тарику Ахамеле.

    Заявление об этике

    Конкурирующие интересы

    Авторы не заявляют об отсутствии конкурирующих интересов.

    Дополнительная информация

    Примечание издателя

    Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

    Права и разрешения

    Открытый доступ Эта статья находится под лицензией Creative Commons Attribution 4.0 International License, которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате при условии, что вы укажете соответствующую ссылку на оригинальный автор(ы) и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения. Изображения или другие сторонние материалы в этой статье включены в лицензию Creative Commons на статью, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons статьи, а ваше предполагаемое использование не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от правообладателя. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/4.0/.

    Перепечатка и разрешения

    Об этой статье

    Комментарии

    Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.

    Скачать PDF

    НАЗНАЧЕНИЕ И ВИДЫ АРМАТУРНОЙ СТАЛИ

    НАЗНАЧЕНИЕ И ВИДЫ АРМАТУРНОЙ СТАЛИ

    Железобетон был разработан по принципу действия стали и бетона.
    вместе в силе сопротивления. Бетон прочен на сжатие, но слаб на
    напряжение. Прочность на растяжение обычно оценивается примерно в 10 процентов от
    прочность на сжатие. По этой причине бетон хорошо подходит для колонн и столбов.
    которые являются элементами сжатия в конструкции. Но, когда он используется для напряжения
    элементов, таких как балки, фермы, фундаментные стены или полы, бетон должен быть
    армирован для достижения необходимой прочности на растяжение.

    Сталь является лучшим материалом для армирования бетона, поскольку свойства
    расширения как для стали, так и для бетона считаются приблизительными]
    такой же; то есть в нормальных условиях они будут расширяться и сжиматься в
    почти равный показатель.

    ПРИМЕЧАНИЕ. При очень высоких температурах сталь расширяется быстрее, чем бетон и
    два материала будут разделены.

    Еще одна причина, по которой сталь хорошо подходит для армирования бетона, заключается в том, что она
    хорошо сцепляется с бетоном. Прочность этой связи пропорциональна контакту
    поверхности стали к бетону. Другими словами, чем больше поверхность
    сталь подвергается прилипанию к бетону, тем прочнее связь. деформированный
    арматурный стержень приклеивается лучше, чем простой, круглый или квадратный, потому что он
    большую опорную поверхность. В самом деле, когда плоские стержни одного диаметра
    вместо деформированных стержней необходимо использовать примерно на 40 процентов больше стержней.

    Чем шероховатее поверхность стали, тем лучше она прилипает к бетону. Таким образом
    сталь с легким прочным слоем ржавчины превосходит чистую сталь; Однако,
    сталь с рыхлой или чешуйчатой ​​ржавчиной хуже. Рыхлая или чешуйчатая ржавчина может быть удалена
    от стали, протирая сталь мешковиной или подобным материалом. Это действие
    оставляет только твердый слой ржавчины на стали, чтобы прилипнуть к бетону.

    ПРИМЕЧАНИЕ: Арматурная сталь должна быть прочной на растяжение и в то же
    достаточно пластичный, чтобы его можно было формовать или сгибать в холодном состоянии.

    Арматурную сталь можно использовать в виде стержней или стержней,
    простой или деформированный или в виде просечно-вытяжного листа, проволоки, проволочной ткани или листа
    металл. Каждый тип полезен для разных целей, и инженеры проектируют
    структур с учетом этих целей.

    Прутки круглые в поперечном сечении. Они используются в бетоне для специальных
    целей, таких как дюбели в деформационных швах, где стержни должны скользить в металлическом
    или бумажный рукав, для деформационных швов на дорогах и взлетно-посадочных полосах, а также для колонн
    спирали. Они являются наименее используемыми из стержневого типа арматуры, поскольку они
    предлагают только гладкие, ровные поверхности для склеивания с бетоном.

    Деформированные стержни отличаются от гладких стержней тем, что имеют либо
    углубления в них или гребни на них, или и то, и другое в правильном порядке.
    скрученный стержень, например, изготавливается путем скручивания простого квадратного стержня в холодном состоянии.
    спиральные гребни вдоль поверхности деформированного стержня повышают прочность его сцепления
    с бетоном. Другими используемыми формами являются круглые и квадратные гофрированные стержни. Эти
    стержни формируются с выступами вокруг поверхности, которые заходят в
    вокруг бетона и предотвратить скольжение. Другой тип формируется с
    продольные ребра, выступающие над поверхностью для предотвращения скручивания. Рисунок 7-1
    показывает несколько доступных типов деформированных стержней. В Соединенных Штатах,
    почти исключительно используются деформированные стержни; в то время как в Европе, как деформированные, так и
    используются простые стержни.

    Рисунок 7-1.- Различные типы деформированных стержней.

    На сегодняшний день используются одиннадцать типоразмеров арматурного проката. Таблица 7-1 списки
    номер стержня, площадь в квадратных дюймах, вес и номинальный диаметр 11
    стандартные размеры. Стержни с 3 по 11, а также с 14 по 18 — все деформированные стержни. Стол
    7-2 указаны номер стержня, площадь в квадратных дюймах и миллиметрах, вес в
    фунтов на фут, а также килограммов на метр и номинальным диаметром 8
    стандартные метрические размеры. Арматура может быть закуплена на различных площадках за границей.
    локально и может быть метрическим. Таблица 7-3 дана для сравнения. Помните, что
    номера стержней основаны на ближайшем числе одной восьмой дюйма, включенном в
    номинальный диаметр стержня. Чтобы измерить арматурный стержень, вы должны измерить
    круглая/квадратная часть без деформации. Приподнятая часть
    деформация не измеряется при измерении диаметра арматурного стержня.

    Таблица 7-1.-U.S. Стандартные арматурные стержни

    Таблица 7-2.-Метрические арматурные стержни

    Таблица 7-3.-Сравнение обычной и метрической арматуры США

    Арматурный стержень

    Арматурный стержень горячекатаный из различных сталей в нескольких различных
    классы прочности. Большинство арматурных стержней прокатывают из новых стальных заготовок, но
    некоторые прокатываются из бывших в употреблении осей железнодорожных вагонов или железнодорожных рельсов,
    разрезать на сворачиваемые формы. Доступен ассортимент сильных сторон.

    Американское общество по испытанию материалов (ASTM) установило стандарт
    клеймение деформированной арматуры. Существуют две общие системы баров.
    брендинг. Обе системы служат основной цели определения размера маркера,
    тип стали и марка каждого прутка. В обеих системах идентификационный знак, обозначающий
    Тип используемой стали указан на каждом стержне путем гравировки последнего используемого рулона.
    сделать стержни так, чтобы между деформациями оставались выпуклые символы.
    клеймо изготовителя, указывающее, что прокатный стан
    обычно одна буква или, в некоторых случаях, символ. Размер полосы соответствует
    клеймо изготовителя, за которым следует символ, указывающий на новую стальную заготовку
    (-N-), стальной прокат для рельсов (-I-) или стальной прокат для осей (-A-). Рисунок 7-2 показывает
    двухуровневая система оценок.

    Арматурный прокат меньшей прочности имеет только три марки: начальную
    представляющие завод-изготовитель, размер прутка и тип стали. Высокая прочность
    арматурные стержни используют либо систему сплошных линий, либо систему нумерации.
    показать оценки. В линейной системе одна непрерывная линия закручивается в
    бар 60 000 фунтов на квадратный дюйм, и две непрерывные линии свернуты в бары 75 000 фунтов на квадратный дюйм.
    Линии должны проходить не менее чем через пять пространств деформации, как показано на рис. 7-2. В
    В системе счисления число «60» вписано в полосу в соответствии с типом стали.
    знак для обозначения баров 60 000 фунтов на квадратный дюйм, а «75» прокатывается на бары 75 000 фунтов на квадратный дюйм.

    Арматура из расширенного металла и проволочной сетки

    Расширенный металл или проволочная сетка также используются для армирования бетона. Расширенный
    металл изготавливается путем частичного разрезания листа стали, как показано на рисунке А.
    7-3. Листовая сталь разрезана параллельно

    Рисунок 7-2. Маркировка арматурного стержня по американскому стандарту.

    линии, а затем вытянуты или расширены, чтобы сформировать ромбовидную форму между каждой
    параллельный срез. Другой тип имеет квадратную, а не ромбовидную форму, как показано на рис.
    вид Б, рис. 7-3. При оштукатуривании обычно используется просечно-вытяжной лист.
    работы и легкие армирующие бетонные конструкции, такие как тротуары и
    маленький

    Рисунок 7-3.-Стальная арматура из расширенной или ромбовидной сетки.

    бетонные подушки, которые не должны нести значительный вес, такие как
    прокладки трансформатора и кондиционера.

    Сварная проволочная ткань

    Сварная проволочная сетка изготавливается из ряда проволок, расположенных справа
    под углом друг к другу и электрически сварены на всех пересечениях. Сварная проволока
    ткань, называемая WWF в рамках NCF. имеет различное применение в армированных
    бетонная конструкция. В строительстве чаще всего используется для напольных покрытий.
    плиты на хорошо утрамбованном грунте. Более тяжелая ткань, поставляемая в основном в виде плоских листов,
    часто используется в стенах и для первичного армирования несущего пола
    плиты. Дополнительные примеры его использования включают дорожные и взлетно-посадочные покрытия, коробку
    водопропускные трубы и небольшие прокладки каналов.

    Четыре цифры используются для обозначения типа проволочной сетки; например, 6 по
    6-8 на 8 (иногда пишут 6x6x8x8или 6×6-W2.1xW2.1). Первое число (в этом
    корпус, 6) указывает расстояние между проводами по длине в дюймах; секунда
    цифра (в данном случае 6) обозначает шаг проволоки поперек в дюймах;
    последние две цифры (8 на 8) обозначают размер провода на Washburn и
    Калибр Моэна. Совсем недавно последние две цифры — это число W, которое указывает на
    размер площади поперечного сечения провода в сотых долях дюйма. (Видеть
    таблица 7-4.) WWF в настоящее время доступен в системе запасов ВМФ с использованием
    четырехзначная система, 6 на 6-8 на 8, на момент написания этой статьи, но если приобрести через
    гражданские источники, используется система W.

    Таблица 7-4-Стандартные размеры сварной сетки

    Легкая ткань может поставляться как в рулонах, так и в плоских листах. Ткань из
    проволока тяжелее W4 всегда должна поставляться в виде плоских листов. Где WWF должен
    быть равномерно плоской при укладке, ткань, поставляемая в рулонах, не должна
    из проволоки тяжелее W 2,9. Производители выпускают рулонную ткань в
    только полные роллы. Складские рулоны будут содержать от 700 до 1500 квадратных футов.
    ткани определяется тканью и местом производства. Вес единицы
    WWF обозначается в фунтах на одну сотку ткани (табл.
    7-4). Пять футов, шесть футов, семь футов и семь футов шесть дюймов — это
    стандартная ширина доступна для рулонов, в то время как стандартная ширина и длина панелей
    семь футов на двадцать футов и семь футов шесть дюймов на двадцать футов.

    Армирующий мат из листового металла

    Арматура из листового металла используется в основном в плитах перекрытий, лестницах и крышах.
    строительство. Он состоит из отожженной листовой стали, согнутой в пазы или
    гофры глубиной около одной шестнадцатой дюйма (1,59 мм) с отверстиями, пробитыми в
    регулярные намерения.

    Напряжение в стали

    Стальные стержни прочны на растяжение. Структурный класс способен безопасно
    грузоподъемность до 18 000 фунтов на квадратный дюйм и промежуточную, твердую и рельсовую сталь до 20 000 фунтов на квадратный дюйм.
    Это БЕЗОПАСНЫЙ или РАБОЧИЙ СТРЕСС; РАЗРЫВНОЕ НАПРЯЖЕНИЕ примерно в три раза больше.

    Когда в испытательной машине тянут стержень из мягкой стали, он сильно растягивается.
    небольшое количество с каждым приращением нагрузки. При более легких нагрузках это растяжение
    прямо пропорциональна величине нагрузки (рис. 7-4, вид А). Сумма
    слишком малы, чтобы быть видимыми, и могут быть измерены только с помощью чувствительных датчиков.

    При некотором усилии (известном как ПРЕДЕЛ ТЕКУЧЕСТИ), например 33 000 фунтов на квадратный дюйм для низкоуглеродистой стали,
    гриф начинает сужаться (рис. 7-4, вид В) и продолжает растягиваться
    ощутимо без дополнительной нагрузки.

    Рисунок 7-4.-Напряжение в стальных стержнях.

    Затем, когда кажется, что стержень лопнет, как резиновая лента, он восстанавливает свою силу.
    (из-за закалки). Требуется дополнительная тяга (рис. 7-4, вид C), чтобы
    вызвать дополнительное растяжение и окончательное разрушение (известное как ПРЕДЕЛЬНАЯ ПРОЧНОСТЬ) в
    около 55 000 фунтов на квадратный дюйм для мягкой стали.

    БЕЗОПАСНЫХ функций | АНАЛИЗ И ПРОЕКТИРОВАНИЕ НАПОЛЬНЫХ СИСТЕМ

    Пользовательский интерфейс

    Одно окно, много видов

    SAFE предлагает единый пользовательский интерфейс для моделирования, анализа, проектирования и составления отчетов. Новый обозреватель моделей доступен для быстрого доступа к объектам, свойствам и формам.

    Моделирование

    Инструменты для рисования

    Многие утилиты для черчения и черчения встроены в SAFE, чтобы расширить возможности инженера по моделированию. Также доступны многие стандартные сочетания клавиш и элементы управления.

    Шаблоны

    SAFE предлагает множество шаблонов для быстрого запуска новой модели, включая плоские плиты, двусторонние плиты, фундаментные плиты, вафельные плиты, ребристые плиты, составные полы и одинарные или комбинированные фундаменты.

    Представления моделей

    Просмотр и управление моделями с высокой точностью.

    Сеточные системы

    В SAFE сетки могут быть определены как декартовы, цилиндрические или обычные системы сеток произвольной формы. Количество сеточных систем в модели не ограничено, их можно поворачивать в любом направлении или размещать в любом начале модели.

    Интерактивное редактирование базы данных

    Благодаря интерактивному редактированию базы данных данные модели можно редактировать из табличного представления, что упрощает задачу внесения изменений в модель. Таблицы легко экспортировать и импортировать из Microsoft Excel и Access.

    Создание сетки на основе объектов

    Создание сетки на основе объектов создает сетки на основе заданного максимального размера элемента, позволяя в основном использовать четырехугольные элементы и переходя к треугольным элементам по мере необходимости.

    Размерные линии

    Размерные линии могут быть нанесены на модели SAFE как в архитектурных, так и в десятичных единицах измерения. Они связаны со ссылочным объектом, поэтому при изменении размера объекта изменяется и размерная линия.

    Структурные компоненты

    Фундаменты, маты и фундаменты

    SAFE идеально подходит для моделирования фундаментов, матов и фундаментов. Легко моделируйте грунтовые опоры и модели грунта с нулевым напряжением с анализом поднятия. Назначение площади опор грунта основано на модуле грунтового основания, и они автоматически корректируются при каждом изменении сетки. Модели фундамента Basemat могут включать пьедесталы, стены, колонны, балки и сваи в дополнение к площади фундамента.

    Стены и пандусы

    Стены и пандусы могут быть смоделированы как линейные нагрузки или линейные опоры или явно смоделированы с помощью элементов стены. Определите зоны гребня, чтобы предотвратить деформацию перекрытия в месте расположения стены или пандуса.

    Точки вставки

    Точки вставки используются для определения смещения балок и колонн. Они могут быть определены в быстро определяемых SAFE основных точках или на основе заданных пользователем размеров.

    Колонны

    Колонны в SAFE могут быть прямоугольными, Т-образными, L-образными, круглыми или обычными с определяемыми пользователем свойствами. Жесткие зоны могут быть определены для предотвращения деформации перекрытий в местах расположения колонн. Выпадающие панели можно легко добавить в капители колонн.

    Пружинные опоры

    Пружинные опоры используются для обозначения опор грунта. Они могут быть определены как точки, линии или области, а также как только растяжение или только сжатие.

    Дизайнерские полосы

    Дизайнерские полосы используются для определения способа расчета требований к армированию. SAFE может автоматически определить полосы для вас, или вы можете определить их самостоятельно.

    Полосы общего дизайна

    Ортогональные, неортогональные, многосегментные и полоски различной ширины поддерживаются SAFE.

    Автоматические полосы ширины

    Ширина полосы дизайна может быть определена SAFE автоматически или вручную для более сложных дизайнов.

    Последующее натяжение (P/T)

    SAFE включает возможность определять последующее натяжение в плитах как ленточные или распределенные напрягающие элементы.

    Обзор P/T

    Интерактивный редактор арматуры упрощает задачу компоновки профилей арматуры. Расположение сухожилий также может быть автоматизировано в зависимости от положения и направления полосы.

    Autostrip and Layout

    SAFE имеет встроенные шаблоны для определения быстрой компоновки сухожилий на основе полос. Существуют автоматизированные профили для заданных коэффициентов предварительного сжатия и балансировки.

    Опорные линии

    Опорные линии позволяют быстрее моделировать планки и расположение напрягаемых элементов. Их можно рисовать и редактировать на экране, а также генерировать автоматически по линиям сетки.

    Панели перекрытий

    Панели перекрытий могут создаваться автоматически с использованием сеток или опорных линий, или они могут быть нарисованы пользователем. Они накладываются на систему перекрытий и могут использоваться для приложения динамической нагрузки для анализа характера нагрузки, а также могут использоваться для составления отчетов о смещениях средней панели и сводных данных о давлении на грунт.

    Нагрузка

    Диаграммы нагрузки

    Покажите нагрузки в двухмерном и трехмерном представлениях модели SAFE. Отобразите диаграммы нагрузки с цветными контурами со значениями нагрузки или наведите указатель мыши на различные части вашей модели, чтобы получить мгновенные значения нагрузки.

    Варианты нагрузки и сочетания

    SAFE допускает неограниченное количество вариантов нагрузки и комбинаций. Комбинации конструкций будут добавляться автоматически на основе выбранного кода конструкции, включая комбинации прочности и эксплуатации. Функции линейной добавки, огибающей, абсолютной добавки, SRSS и диапазона были встроены в редактор сочетаний нагрузок для повышения эффективности.

    Точечные, линейные и площадные нагрузки

    Точечные нагрузки могут быть определены как отдельные точки или точечные нагрузки на линии или площади. Точечные нагрузки включают размер нагрузки для продавливающего сдвига. Линейные нагрузки могут быть определены как равномерные или трапециевидные. Нагрузки на площадь могут быть определены как равномерные или неравномерные поверхностные нагрузки.

    Автоматические динамические нагрузки

    Автоматические динамические нагрузки представляют собой автоматически генерируемые шаблоны на основе панелей перекрытий. Результаты каждой «отдельной панели» объединяются с комбинацией нагрузки Range Add. Также могут быть включены динамические нагрузки, определяемые пользователем.

    Нагрузки и потери в сухожилиях

    Нагрузки и потери в сухожилиях легко определяются и рассчитываются SAFE. Пользователи могут определить подъем с любого конца сухожилия или с обоих концов. Указанное напряжение домкрата преобразуется в нагрузку. Расчет потерь может основываться на проценте силы, определяемых пользователем значениях напряжения или на более подробных расчетах.

    Анализ

    Обзор

    Решатели CSI испытаны и испытаны в отрасли более 45 лет. SAPFire Analysis Engine может поддерживать несколько 64-битных решателей для оптимизации анализа и может выполнять как собственный анализ, так и анализ Ритца. Доступны варианты распараллеливания, позволяющие использовать преимущества нескольких процессоров.

    Контроль прогиба

    Контроль прогиба можно выполнить с помощью нелинейного анализа или долгосрочного анализа трещин, который учитывает ползучесть и усадку бетона.

    Динамика

    Динамический анализ может быть выполнен с использованием векторов Ритца или собственных векторов. Нагрузки и режимы спектра отклика могут быть импортированы непосредственно из ETABS.

    Проектирование

    Проектирование составных балок

    Горизонтальные стальные балки, поддерживающие заполненные или незаполненные стальные настилы, могут быть вычерчены и назначены для проектирования. Возможно проектирование балок с проемами в стенках, в том числе зубчатых и ячеистых балок. Проектирование может быть выполнено на модели в целом или интерактивно на отдельных элементах.

    Конструкция на основе полос

    SAFE рассчитает минимальные требования к армированию по площади, интенсивности или количеству стержней. Дизайн будет выполняться на нескольких станциях. Полосы дизайна могут быть неортогональными и различной ширины.

    Расчет перекрытий на основе конечных элементов

    Расчет на основе конечных элементов не требует расчетных полос. Он идеально подходит для сложной геометрии, где определение полос может быть затруднено. Проект выводит контурные графики плотности арматуры путем усреднения пиков по заданной пользователем ширине. Это помогает определить «горячие точки» для усиления дизайна.

    Расчет балок

    SAFE выполняет проектирование обычных и предварительно напряженных бетонных балок в соответствии с минимальными требованиями к армированию. Изгиб, сдвиг и кручение учитываются при проектировании.

    Проверка на продавливание

    Проверка на продавливание и проектирование в SAFE учитывают расположение колонны, проемы и края плиты. SAFE также выполнит дополнительную проверку откидных панелей и, при необходимости, спроектирует перфорационные арматурные анкеры или шпильки.

    Проверка напряжения после натяжения

    Проверки напряжения после натяжения выполняются для переходных, окончательных и долгосрочных условий. SAFE будет отображать верхние и нижние контуры напряжения плиты, а также контуры коэффициента потребности в мощности, которые пользователи могут наводить мышью для получения мгновенных значений.

    Коды конструкции

    SAFE предлагает широкий спектр конструктивных особенностей на основе кодов для железобетонных и PT-балок, конструкций из плит и составных стальных балок. Просмотрите полный список поддерживаемых кодов дизайна.

    Выход и дисплей

    Деформированная геометрия

    Деформированная геометрия может отображаться после выполнения анализа. Значения отображаются мгновенно при наведении курсора на модель. Деформированная геометрия может отображаться в виде закрашенных или линейных контурных графиков.

    Диаграммы сил

    Отображение диаграмм осевых усилий, сдвига, моментов, скручиваний и напряжений на балках или полосах для отдельных загружений или их комбинаций как в 2D, так и в 3D. Минимальное и максимальное значения будут отображаться автоматически. Диаграммы сил могут отображаться для любого компонента.

    Контуры оболочки

    Отображение изолиний сил, моментов, сдвига и напряжений на основе конкретного случая нагрузки или комбинации нагрузок как в 2D, так и в 3D.

    Диаграммы реакции

    Отображение выбранных компонентов реакции для загружений и комбинаций в виде векторов и значений или в виде таблиц, которые можно расположить уникальным образом.

    Анимация и захват изображений

    Придайте своей работе блеск, захватив изображения в форматах EMF, BMP, JPG, TIF, GIF или PNG и включив их в свои отчеты для клиентов. SAFE также выполняет захват видео анимации в виде файлов AVI.

    Визуализированные виды

    Отображение и захват реалистичных видов модели, включая каркасы арматурных стержней, в 3D-виде, основанном на БЕЗОПАСНЫХ подробных компоновках арматурных стержней.

    Разрезы по сечениям

    Разрезы по сечениям можно начертить графически, чтобы быстро отобразить результирующие силы и моменты, суммированные по разрезанным объектам.

    Табличный вывод

    Просмотр таблиц базы данных, содержащих все входные данные, результаты анализа и проектирования в табличном формате в пользовательском интерфейсе SAFE. Пользователи могут фильтровать, сортировать и запрашивать данные таблицы, а также распечатывать или сохранять данные в форматах Microsoft Access, Excel, XML или Text.

    Составление отчетов

    Создание отчетов

    Функции генератора отчетов включают индексированное оглавление, информацию об определении модели, а также результаты анализа и проектирования в табличном формате. Генерация отчетов полностью настраивается, чтобы включать только желаемое содержимое.

    Импорт и экспорт

    Поддерживаемые форматы

    Импорт моделей из SAP2000 и ETABS. Все нагрузки, геометрия, свойства сечения и деформации стен могут быть импортированы. Импортируйте и экспортируйте геометрию и графики результатов из файлов DXF или DWG. SAFE также совместим с Autodesk 9.0020® Revit ® .

    Узнайте, как продукты CSI взаимодействуют с другим программным обеспечением BIM для обеспечения эффективных, интегрированных и открытых рабочих процессов проектирования.

    Программное обеспечение CSI обеспечивает эффективное сотрудничество между различными командами инженеров-проектировщиков благодаря совместимости с другим программным обеспечением BIM.
