МЕТОДИЧЕСКИЙ ПЛАН

Для проведения занятий по пожарной технике

с личным составом 52 пожарной части ФПС по Тверской области

Тема: ПТВ, аварийно-спасательный инструмент вывозимый на пожарной автомобиле, ТТХ и ПОТ при работе с инструментом
Вид занятия: теоретическое
Место: класс
Время: 1 час
Цель: изучение материала
Литература: пожарная техника

Спирово-2010 год

1.Ручной немеханизированный инструмент.
В условиях пожара подразделениям приходится выполнять различные работы по вскрытию и разборке строительных конструкций, коммуникаци­онных сетей и элементов технологических установок.

Такие работы необходимы для выполнения спасательных операций; об­наружения скрытых очагов горения; обеспечения быстрой доставки средств пожаротушения к очагу пожара.

ГОСТ 16714-71 предусмотрено 7 разновидностей ручных пожарных инст­рументов

Разновидность немеханизированного инструмента показана на рис. 1.

Пожарные багры применяются для разборки кровельных покрытий, пере­борок, стропил; срыва досок с крыши; отслоения потолочной и стенной обшивки; растаскивания горящих предметов; обрушения строительных конструкций и т.п.

Рис. 1. Немеханизированный инструмент.
Багры бывают двух типов: БПМ-багор пожарный металлический (рис.1,а) и БПН — багор пожарный насадной (рис.1,б).

Багор БПМ входит в комплект пожарных машин. Он представляет собой цельнометаллический стержень, на конце которого насажен крюк с копьем, а на другом конце насажена кольцевая рукоятка.

Ломы. Для производства различных работ ГОСТ 16714-71 предусматрива­ется три типа ломов:

ЛПТ — лом пожарный тяжелый (рис. 1,в) предназначен для вскрытия досчатых полов, ферм и т.д.;

ЛПЛ — лом пожарный легкий (рис.1,г) служит для отбивки льда у крышек колодцев пожарных подземных гидрантов и их открывания; отбивки штукатурки и дверных филенок; вскрытия дверей и оконных переплетов;

ЛПУ — лом пожарный универсальный (рис.1,д), его используют для выполнения легких рычажных работ в стесненных условиях.

Крюк пожарный (ГОСТ 16714-71) применяется для разнообразной работы, при вскрытии, обрывании, растаскивании и т.д. (рис.1,е). В отверстие головки крюка ввязана веревка длиной 1,3 м. Для предохранения веревки от перетирания отверстие закруглено изнутри.

Топор пожарный поясной (рис.1,ж) служит для вскрытия, разборки легких конструкций и страховки при передвижении пожарных по наклонным плоскостям.

Пожарный крюк служит для разборки конструкций в труднодоступных местах.

К немеханизированному ручному инструменту относятся также продольные и поперечные пилы, которые хранят и переносят в чехлах, совковые и штыковые лопаты, совки и набор инструментов для перерезания электрических проводов.

Наружные металлические необработанные поверхности инструментов должны иметь лакокрасочные покрытия. Вместо лакокрасочного покрытия допускается наносить антикоррозионное неорганическое покрытие.

Ломы, багры и крюки изготавливают из стали марки 45.

Полотно топора выполнено из стали марки У7.

Электрозащитные средства. К электрозащитным средствам, применяемым в пожарном деле для перерезания электрических проводов, относятся: перчатки резиновые диэлектрические; галоши (боты) резиновые диэлектрические; коврики резиновые диэлектрические размером не менее 50х50 см с рифленой поверхностью; ножницы с изолированными ручками.

Ножницы можно применять для перерезания электрических проводов, находящихся под напряжением не выше 220 В. При резке необходимо надевать резиновые перчатки и галоши.

Для вскрытия и разборки строительных конструкций при тушении пожаров служит также комплект универсального инструмента УКИ-12, который состоит из двух универсальных штанг с выдвижными рукоятками и набора сменных рабочих органов (лом-крюк, резак, лом-пика, лом-гвоздодер, лом-зубило, лом-клин, лом отжимной, лом шаровой, багор пожарный, лом монтажный).

Штанга универсальная имеет фиксирующие устройства для крепления рукоятки в двух положениях и установки одного из рабочих органов. Освобождение рабочих органов и рукоятки (открытие замка) производится по­воротом втулки фиксирующего устройства после нажатия кнопки. Фиксация (закрытие замка) производится поворотом втулок в обратном направлении до щелчка, при котором кнопка возвращается в исходное положение.

Комплексный ручной аварийно-спасательный инструмент.

КРАСИ предназначен для выполнения операций, связанных с деформацией и разрушением элементов конструкций транспортных средств, поврежден­ных при дорожно-транспортных происшествиях, а также строительных и других конструкций, поврежденных вследствии аварии или стихийного бедствия, с целью расширения доступа к пострадавшим, ускорения осво­бождения проезжей части дорог для восстановления движения и др.

Состоит из: многоцелевой головки; вскрывателя; транспортного пояса; монтажного щитка.

Масса общая 4,55 кг, головки с рукояткой 2,85 кг.
2.Ручной механизированный инструмент.
В пожарной охране применяется механизированный инструмент, выпускаемый промышленностью для различных отраслей народного хозяйства. К механизированному инструменту относятся дисковая и цепная бензомоторная пила типа «Дружба» или «Урал», портативные ранцевые установки для газовой резки металлов, электрические пилы и долбежники, пневматические отбойные молотки и другие устройства. Наибольшее распространение получил универсальный комплект механизированный УКМ-4, который состоит из мотопривода, дымососа, отбойного молотка, дисковой и цепной пилы. С помощью такого механизированного комплекта можно нагнетать в помещения свежий воздух или откачивать из них дым, пробивать отверстия в стенах, перегородках и перекрытиях, резать деревянные конструкции, причем все эти работы поочередно может выполнять один пожарный.

Бензомоторная пила «УРАЛ-5». Она предназначена для выпиловки проемов в деревянных конструкциях зданий и сооружений, состоит из двигателя внутреннего сгорания, силовой передачи (трансмиссия), пильного аппарата и съемного стартера.

Режущим органом бензомоторной пилы служит пильная цепь, вращающаяся по направляющим пазам шины и двум звездочкам: ведущей и ведомой.

Техническое обслуживание бензомоторной пилы. Техническое обслуживание пилы производится ежедневно при смене караула, после каждого применения, ремонта, а также в сроки, указанные в инструкции по эксплуатации.

Автогенорезательная ранцевая установка. Автогенорезательная установка предназначена для резки стальных листов, решеток, дверей и других металлических строительных конструкций, для спасания людей и ликвидации пожара.

Автогенная (газовая) резка металла основана на свойстве железа гореть в струе чистого кислорода, будучи нагретым до температуры, близкой к температуре плавления.

Установка смонтирована в металлическом ящике с крышкой и приспособлена к переноске на спине. Установка состоит из кислородного баллона с вентилем ,ацетиленового баллона с вентилем ,двух однокамерных понижающих редукторов типа РК-53Б и РД-2А для кислорода и ацетилена . На панели в металлическом ящике расположены манометры кислорода низкого и высокого давления и манометры ацетилена низкого и высокого давления . Редукторы и манометры соединены трубками с баллонами. Газ подается от редукторов к резаку II по двум резинотка­невым шлангам длиной 1,5 м с внутренним диаметром 9,5 мм.

Аварийно-спасательный гидравлический инструмент. Для вскрытия и разборки строительных конструкций и проведения аварийно-спасательных работ служит разнообразный гидравлический инструмент:

— разжим (для расширения узких проемов до 800 мм, пережима труб)

— разжим-кусачки (может разжать, поднять, сжать, перекусить и т.д.)

— кусачки (для резки стальных конструкций с силой в 29 тонн)

— домкраты, ручной насос, переносная насосная станция.

Дымососы. Для удаления дыма из помещений, где необходимо тушить пожар или выполнять работы, связанные с тушением, применяют специальные дымососы. Удаление дыма может производиться путем его всасывания и последующего выброса наружу или нагнетанием свежего воздуха в задымленное помещение. В некоторых случаях может применяться комбинированный способ дымоудаления, когда один из дымососов работает на откачивание продуктов сгорания из помещения, а второй — на нагнетание свежего воздуха в это помещение.

Дымососы могут быть переносными и передвижными. Переносной дымосос представляет собой агрегат, состоящий из вентилятора и электродвигателя. Как правило, применяют центробежные вентиляторы производительностью до 100 куб. м/мин. с полным напором до 981 Н/кв.м (100 м вод. ст.).

Возимые дымососы имеют более высокую производительность и напор. Их монтируют на автомобильном прицепе, и они имеют приводной двигатель внутреннего сгорания, что делает дымосос независимым от источников электропитания.

Каждый дымосос имеет всасывающий и напорный рукава.

Отличительной особенностью конструкции дымососа ПД-30 является возможность с его помощью получать высокократную воздушно-механическую пену. В этом случае в напорный рукав дымососа от пожарного автомобиля подается раствор пенообразователя. Интенсивное смешивание раствора с движущимся потоком воздуха приводит к образованию пены, которая подается в горящее помещение.

Для предупреждения проникновения дыма из горящих помещений в соседние в комплект дымозащитного вооружения входят брезентовые перемычки, которыми завершаются проемы в стенах и перекрытиях. Для удобства навешивания по краям перемычек вделаны металлические кольца. В перемычке имеется отверстие для прохода рукава дымососа.
3.Осветительные приборы.
Для освещения пути при передвижении пожарных в затемненных и задымленных помещениях во время проведения разведки, а также для освещения места работы при тушении пожара служат групповые и индивидуальные фонари. В настоящее время групповым фонарем является лампа-фара ЛФПФ. Она рассчитана на эксплуатацию при температуре: окружающего воздуха от -60±C до +55±C. Она состоит из пластмассового корпуса, в котором размещена аккумуляторная батарея и электрическая лампочка накаливания. Лампа-фара способна работать в непрерывном режиме до 5 часов.
4. Назначение пожарных рукавов и их классификация
Пожарные рукава — это гибкие трубопроводы, оборудованные соединительными головками и служащие для подачи воды к месту пожара.

Пожарные рукава подразделяются на напорно-всасывающие (всасывающие) и напорные.

На пожарных автомобилях и мотопомпах всасывающие рукава применяются длиной 2 и 4 метра с внутренним диаметром 25, 75, 100,125 и 150 мм. И в зависимости от назначения делятся на две группы: всасывающие рукава для работы под разряжением; напорно-всасывающие рукава для работы под давлением и разряжением.

Рукава обеих групп должны сохранять работоспособность при температуре от –35 до + 50С

Всасывающие пожарные рукава предназначены для отбора воды из водоисточника с помощью пожарного насоса или мотопомпы.

Напорно-всасывающие рукава предназначены для отбора воды из водопроводной сети..

Напорные рукава служат для подачи воды под давлением к месту пожара.
Всасывающие пожарные рукава.
Всасывающий пожарный рукав состоит из двух слоев вулканизированной резины с проволочной спиралью между ними, нескольких внутренних слоев прорезиненной ткани и наружного слоя резины. На концах рукава имеются мягкие ( без спирали) манжеты для присоединения соединительных головок при помощи оцинкованной проволоки диаметром 2…2,6 мм или металлическими оцинкованными хомутами.

Долговечность всасывающих рукавов зависит от правильной их эксплуатации и обслуживания.

Испытания всасывающих рукавов производят в следующие сроки: новых – перед запуском в эксплуатацию; находящихся в эксплуатации – два раза в год – при сезонном обслуживании пожарной техники и каждый раз при обнаружении ухудшения качества рукава; отремонтированных – после каждого ремонта.

Испытание рукавов на герметичность при вакууме производится от насоса пожарного автомобиля. Один конец рукава подсоединяют к всасывающему патрубку насоса пожарного автомобиля, другой заглушают. При помощи вакуумной системы создается разряжение 0,08  0,01 МПа ,перекрывают вакуум-линию и выдерживают рукав при этом разряжении 3 минуты. Падение разряжения в рукаве за это время не должно превышать 0,013 Мпа.

При испытании всасывающего рукава на герметичность при давлении один конец его подсоединяют к источнику давления, другой закрывают заглушкой, имеющей кран для выпуска воздуха. При открытом кране рукав медленно заполняют водой до полного удаления воздуха из него, кран закрывают и постепенно повышают давление в рукаве до 0,2 + 0,02 Мпа ( для всасывающих рукавов) и 0,75 + 0,08 Мпа ( для напорно-всасывающих рукавов) и выдерживают рукав при этом давлении 10 минут.

В процессе испытаний на наружной поверхности рукава не должно быть сплющиваний изломов. После испытания внутреннюю полость рукава просматривают на всет. Рукав, выдержавший испытание, не должен иметь на внутренней поверхности выпуклостей, пузырей, надрывов и отслаивания. Рукава, не выдержавшие испытаний, бракуют.
Напорные рукава
Напорные рукава служат для подачи воды от насоса, гидранта, внутреннего пожарного крана к месту пожара под давлением.

Напорные рукава подразделяются на : прорезиненные, латексированные, пластмассовые армированные, льняные, с 2-х сторонним полимерным утеплителем, льноджутовые.

Стенки напорных рукавов состоят из основы и утка, переплетающихся между собой. Нити основы идут параллельно друг к другу вдоль рукава, а нити утка располагаются поперек рукава, перпендикулярно нитям основы.

Для удобства обращения с рукавами в зависимости от диаметра им присваиваются литеры А – рукавам диаметром 66 мм и более, Б – рукавам диаметром 51 мм. Напорные пожарные рукава выпускаются следующего диаметра: 51, 66, 77, 89 и 150 мм.

Как прорезиненные, так и непрорезиненные рукава имеют и преимущества и недостатки:

• в прорезиненных рукавах потери от трения в 2 раза меньше, чем в непрорезиненных;
• прорезиненные рукава нен промокают, отсюда меньшая замерзаемость в зимнее время и исключается возможность подмочки материальных ценностей при прокладке рукавных линий внутри помещений;
• прорезиненные рукава долговечнее;
• непрорезиненнные рукава легче и меньше по объему, дешевле.

Рукава, находящиеся в боевом расчете, должны быть смотаны в двойную скатку ( для более легкой и быстрой прокладки рукавных линий). В отсеках рукава должны находиться в вертикальном положении на деревянных решетках,

При прокладке рукавных линий на пожаре необходимо избегать резких переломов, острых и горящих предметов, горюче-смазочных материалов и химических веществ. В местах резких изгибов подкладывать рукавные седла. При подъеме рукавных линий на высоту их нужно крепить с помощью рукавных задержек ( 1 задержка на 1 рукав). Запрещено сбрасывать рукавные линии с высот, опускать их с помощью веревок. При прокладке рукавных линий через дороги, использовать рукавные мостки. При повреждении рукавов применяются рукавные зажимы. В зимнее время не допускать длительного перекрытия ствола во избежание замерзания рукава, а также утеплять снегом места соединения рукавов и разветвления. По возможности, разветвления устанавливать внутри зданий. Забирать воду с водоемов нужно с более глубоких слоев. Насос 15-20 сек работает на повышенных оборотах ( вода нагревается за счет трения о корпус насоса и лопасти колеса).Не открывать до конца вентиль выкидного патрубка ( часть воды будет нагреваться в корпусе насоса).

Рукавная арматура и принадлежности.

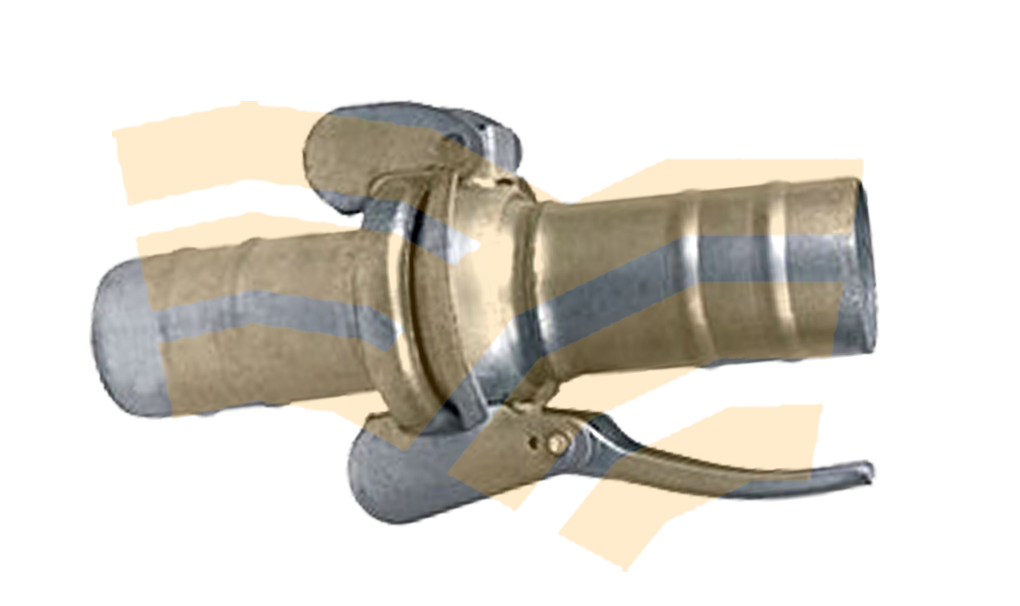

Соединительные всасывающие головки предназначены для быстрого и герметичного соединения рукавов между собой, а также для присоединения их к всасывающему патрубку насоса и всасывающей сетки. Соединительные всасывающие головки подразделяются на три типа: ГРВ – головка рукавная всасывающая; ГМВ – головка муфтовая всасывающая; ГЗВ – головка-заглушка всасывающая.

Рукавные головки навязываются на концы всасывающих рукавов. Муфтовые наворачиваются на резьбовые концы всасывающих патрубков насосов и всасывающих сеток. Головка-заглушка служит для соединения с муфтовой головкой на всасывающем патрубке насоса и закрытия его при неработающем насосе.

Всасывающая сетка предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника посторонних предметов, а также для удержания воды во всасывающей линии при кратковременном прекращении ее подачи или при заливке насоса водой перед запуском его с неисправным всасывающем вакуум-аппаратом.

Напорные соединительные головки предназначены для быстрого и прочного соединения напорных пожарных рукавов между собой, а также для присоединения их к пожарному оборудованию.

Пожарные разветвления предназначены для разделения потока, подаваемой по магистральной рукавной линии на три-четыре рабочих потока, для регулирования подачи воды по этим линиям. Различают трех и четырехходовое разветвление. Разветвление состоит из корпуса, который имеет один входной и три или четыре выходных штуцера. Выходные штуцеры имеют запорные механизмы вентильного типа.

Водосборник предназначен для подключения пожарного насоса с помощью напорных или напорно-всасывающих рукавов к гидранту.
5. Пожарные стволы.
Ручные пожарные стволы предназначены для перекрытия, создания и направления сплошных и распыленных струй воды или водного раствора пеносмачивателя.

Ручной ствол-пистолет РСП-50 предназначен для создания и направления сплошной или распыленной струи воды с углом факела распыла до 65

Ручной комбинированный ствол РСК-50 ( старого образца) предназначен для создания и направления сплошной или распыленной струи воды с углом факела распыла 25 и 60. Ствол состоит из корпуса, крана для перекрытия потока воды, насадка диаметром 11,5 мм, соединительной муфтовой головки и ремня для переноски.Расход воды при работе ствола составляет: при подаче сплошной струи и давлении у ствола 3,5 ат – 3,5 – 3,8 л\с, а при подаче распыленной струи и давлении у ствола 6 ат – 3,5 л/с.

Ручные стволы РС-70 и РС-50 предназначены для создания и направления сплошной струи воды. Они состоят из корпуса, соединительной муфтовой головки, насадка и ремня для переноски.

Новые типы ручных пожарных стволов:

• РСП-50, РСП-70 – предназначены для создания сплошной или распыленной струи с постоянным факелом распыла;
• РСК-50 – для создания сплошной или распыленной струи с изменяемым углом факела распыла;
• РСКЗ – 70 – для создания сплошной или распыленной струи с постоянным углом факела распыла, а также для образования защитной водяной завесы диаметром 3 м, предохраняющей ствольщика от тепловой радиации.

Расход сплошной струи у РСП-50 и РСК-50 – 2,7 л/с, у РСП-70 и РСКЗ-70 – 7,4 л/с; расход распыленной струи у РСП-50 и РСК-50 – 2 л/с, у РСП-70 и РСКЗ-70 – 7,0 л/с.

Эффективная дальность сплошной струи у РСП-50 и РСК-50 –- 25м, у РСП-70 и РСКЗ-70 – 27м, распыленной струи у РСП-50 и РСП-70 – 5м, у РСК-50 и РСКЗ-70 – 10м.
Переносной лафетный ствол ( ПЛС-П20) предназначен для создания и направления струи воды или пены при тушении пожаров. Ствол состоит из корпуса-тройника с двумя приемными патрубками, двухрожкового разветвления с трубой и насадком и поворотного тройника, смонтированного на опорном основании ( лафете). Для подачи воздушно-механической пены водяной насадок на трубе заменяется воздушно-пенным.
6. Пожарные лестницы

Для подъема личного состава и пожарно-технического вооружения на высоты, работы на высотах и проведение работ, связанных с эвакуацией людей и имущества служат ручные пожарные лестницы.

В пожарной охране применяются три вида ручных пожарных лестниц:

1. выдвижная трехколенная лестница ;

2. лестница штурмовая;

3. лестница-палка ЛП.

Они входят в комплект пожарных автомобилей, которые доставляют их наряду с другим пожарным оборудованием к месту пожара.

Простейшая конструкция лестницы состоит из двух продольных балок (тетив), соединенных между собой ступенями (поперечными связями).

Лестницы могут также состоять из одного или нескольких звеньев-колен, сочлененных различными способами.

Лестница-палка.
Лестница – палка предназначена для работы внутри помещений, а также для подъема по­жарных в первый этаж через оконные проемы зданий и сооружений.

Она состоит из двух деревянных тетив овального сечения и восьми ступеней. Особенностью лестницы является шарнирное крепление ступеней, позволяющее тетивам сближаться до полного смыкания. Шарнир представляет собой железную втулку, плотно вставленную в конец ступени. Через ступень и тело тетивы пропущена ось шарнира, которая снаружи тетивы расклепана с образованием полукруглых головок. Под головки подложены шайбы. При складывании ступени лестницы входят в треугольные позы с внутренней стороны тетив. Таким образом, в сложенном состоянии лестница представляет собой палку с закругленными и окованными концами, что дает возможность использовать ее на пожарах для отбивания штукатурки и выполнения других подобных работ.

Характеристика лестницы-палки:

Длина в мм в сложенном виде- 3400

Длина в мм в развернутом виде- 3116

Расстояние между тетивами, мм 250

Шаг между ступенями- 310

Масса, кг- не более 10,5
Штурмовая лестница.
Штурмовая лестница используется для подъема пожарных в верхние этажи зданий и для спасания людей. Это один из основных снарядов в пожарно-прикладном спорте. Штурмовая лестница состоит из двух дюралюминиевых тетив, соединенных 13 ступенями, и стального крюка. Крюк закрепляют при помощи специальных металлических коробок на 10…12-й ступени. На нижней стороне крюка имеются зубья для надежного зацепления за подоконник. Вдоль крюка с двух сторон приварены ребра жесткости. Под первой, седьмой и двенадцатой ступенями пропущены металлические стяжки. По внутренней стороне каждой тетивы в пазах проложены стальные тросы, которые охватывают верхнюю ступень со стяжкой; внизу концы закреплены болтами. Тросы предназначены для предупреждения несчастных случаев при поломке тетивы. Нижние и верхние концы тетив имеют стальную оковку.
Характеристика штурмовой лестницы:

— длина лестницы 4100 мм;

— ширина лестницы 400 мм;

— масса не более 10 кг.
Выдвижная трехколенная лестница.
Выдвижная трехколенная лестница предназначена для подъема пожарных не выше 3-го этажа или на крышу 2-х этажного здания, а также для спасательных и других работ на пожаре. Лестница состоит из 3-х металлических колен, механизмов выдвигания, сдвигания и останова. Каждое колено имеет 2 тетивы и 12 ступеней. Тетивы каждого колена стянуты тремя металлическими стяжками под 1, 6, 12-й ступенями. Колена соединены между собой металлическими скобами и шипами 2-го и 3-го колен, скользящими соответственно по продольным внутренним пазам 1-го и 2-го колен. Нижние концы тетив 1-го колена снабжены стальными упорными башмаками, верхние концы 3-го колена – стенными упорами.Башмаки и упоры предотвращают перемещение лестницы. Механизм выдвигания ( сдвигания ) лестницы представляет собой канатно-блочное устройство, состоящее из троса ( каната ), цепи. Трех блоков в обоймах и двух кронштейнов с ушками длЯ крепления концов троса.

Для фиксирования лестницы на заданной высоте применяют механизм останова, который состоит из валика с рычагом, двух посадочных планок и двух угольников, смонтированных внизу второго колена.
Характеристика лестницы:

длина сложенной, мм- 4380

длина выдвинутой, мм- 10700

шаг между ступенями- 350

длина колена нижнего- 4240

длина колена среднего- 4010

длина колена верхнего- 4110

тяговое усилие на канате при выдвигании лестницы,кг- 40

масса, кг- 48

Правила охраны труда при работе с ручными пожарными лестницами.
Работать разрешается с исправными, находящимися в боевом расчете лестницами личному составу в боевой одежде и снаряжении.

При установке выдвижной лестницы необходимо:

— ставить лестницу в 1,5-2 м от стены (угол наклона 80-83 гр.),

— выдвигать колено лестницы равномерно без рывков, не допуская на­кручивания веревки на руки,

— держать лестницу при выдвижении за тетивы первого колена, не до­пуская охвата пальцами внутренней стороны тетивы,

— поддерживать равновесие лестницы во время ее выдвижения.

Подъем или спуск по выдвижной лестнице допускается после того, как:

— кулачки валика-установки оперлись о ступеньку колена лестницы,

— лестница прислонена к конструкции и поддерживается за тетивы пер­вого колена пожарным.

При подъеме (спуске) по лестнице следует смотреть перед собой, ох­ватывать ступени пальцами, не раскачивать лестницу.

При проведении занятий по обучению пожарных работе со штурмовой и выдвижной лестницами на площадках этажей учебной башни выставляются пожарные для оказания помощи обучающимся при угрозе падения.

Во время работы с ручными пожарными лестницами на занятиях, учениях или на пожаре необходимо:

— не допускать более 1-ого человека на одно колесо выдвижной лест­ницы, а также на штурмовую лестницу-палку,

— не допускать перестановку лестницы в выдвинутом состоянии,

— удерживать выдвижную лестницу во время подъема по ней или спуска людей, а также при работе с лестницы со стволом или инструментом (работающий со стволом или инструментом должен закрепиться к сту­пени лестницы с помощью карабина).

Ручные пожарные лестницы должны устанавливаться так, чтобы они не могли быть отрезаны огнем или не оказались в зоне горения при разви­тии пожара.

При перестановке ручных пожарных лестниц следует предупреждать об этом поднявшихся по ним для работы на высотах, указать новое место их установки или другие пути спуска.

Ручные пожарные лестницы должны испытываться не реже одного раза в год и после каждого ремонта. Перед использованием их на соревнованиях на них предоставляются акты. Использовать ручные пожарные лестницы, имеющие неисправности, повреждения основных частей или не выдержав­шие испытания, не разрешается.

При испытании выдвижная лестница устанавливается на твердом грунте, выдвигается на полную высоту и прислоняется к стене под углом 75± к горизонтали (2,8 м от стены до башмаков лестницы). В таком положении каждое колено нагружается посередине грузом в 100 кг на 2 мин. Верев­ка должна выдержать натяжение в 200 кг без деформации.

После испытания выдвижная лестница не должна иметь повреждений, ко­лена должны выдвигаться и опускаться без заедания.

Особенности допуска ручных пожарных лестниц на соревнования по ППС оговариваются правилами проведения соревнований по ППС.

При испытании штурмовая лестница подвешивается свободно за конец крюка и каждая тетива на уровне 2 ступени снизу нагружается грузом в 80 кг ( всего 160 кг) на 2 минуты. После испытания штурмовая лестница не должна иметь трещин и остаточной деформации крюка.

При испытании лестница-палка устанавливается на твердом грунте, при­слоняется под углом 75±к горизонтали и нагружается посередине грузом 120 кг на 2 минуты. После снятия нагрузки лестница-палка не должна иметь никаких повреждений, должна легко и плотно складываться.
