Как правильно заточить сверло — особенности заточки сверла

Нередко в хозяйстве используется такой электроприбор, как дрель. Каждый хозяин знает, каким надежным помощником является этот электроинструмент. В необходимых местах он с легкостью высверливает отверстия разных диаметров. Это возможно только благодаря сверлам. В ходе работы сверла могут нуждаться в заточке. Некоторые решают попросту их заменить, купив новые. Но в большинстве случаев старые сверла можно вернуть к жизни. В этой статья мы расскажем, как правильно заточить сверло. Рассмотрим отличия заточки сверл по дереву, металлу и бетону.

Содержание

  1. Что необходимо для заточки сверла в домашних условиях
  2. Заточка сверла спирального типа
  3. Как затачивается победитовое сверло
  4. Видео

Что необходимо для заточки сверла в домашних условиях

Неважно для каких материалов используется сверло, необходимо заранее подготовить следующий инструмент и материал:

  • Защитные очки.
  • Емкость для воды.
  • Сверло.
  • Точильный круг или заточный станок.

Заточной станок

В большинстве случаев в домашних условиях используются сверла до Ø16 мм. Поэтому особых трудностей при заточке таких сверл у вас возникнуть не должно. Самое главное, понимать принцип этого процесса.

Заточка сверла спирального типа

Что касается сверл по дереву, то их затачивать нужно крайне редко. Этого нельзя сказать про сверла по металлу. Такое сверло всегда должно быть острым. Как узнать, что сверло нуждается в заточке? При начале сверления оно издает характерный скрип. Изношенное сверло быстро нагревает изделие, соответственно, еще больше стирается. Как правило, сверла точатся на специальных станках, в домашних условиях можно использовать небольшой точильный станок с камнем. Итак, как же правильно заточить сверло по металлу? Метод и вид заточки напрямую будет зависеть от необходимой формы задней поверхности сверла. Например, она может быть:

  • Одноплоскостная.
  • Двухплоскостная.
  • Коническая.
  • Цилиндрическая.
  • Винтовая.

Спиральное сверло

В любом случае заточка сверла выполняется по задней грани. Два зуба точатся одинаково. Если вы решили сделать это вручную, то будет достаточно неудобно. Более того, вручную будет крайне сложно выдержать необходимую форму задней грани и угол.

Плоскостная заточка сверла

Одноплоскостная заточка характеризуется так, потому что задняя часть пера имеет одну плоскость. Задний угол имеет в среднем 28–30°. При заточке сверло необходимо приставить к кругу таким образом, чтобы режущая его часть шла параллельно кругу. При этом сверло нельзя вращать и перемещать. Этот метод ручной заточки имеет один недостаток, выкрашивается режущая кромка сверла. Но, в то же время для сверла Ø3 мм это самый простой метод ручной заточки.

Конический способ

Если же вы хотите заточить сверло больше Ø3 мм, то выбирается конический метод. Хотя заточить по данному методу сложно, но это возможно. Правой рукой следует взять сверло за хвостик, а левой за рабочую часть ближе к заборному конусу. К торцу шлифовального камня сверло прижимается режущей кромкой и поверхностью задней части. Правой рукой необходимо слегка покачивать, тем самым будет образовываться на гранях коническая поверхность. Движения руки должны быть плавными и медленными, руки отрывать от камня нельзя. Чтобы заточить второе перо, процедуру повторяют.

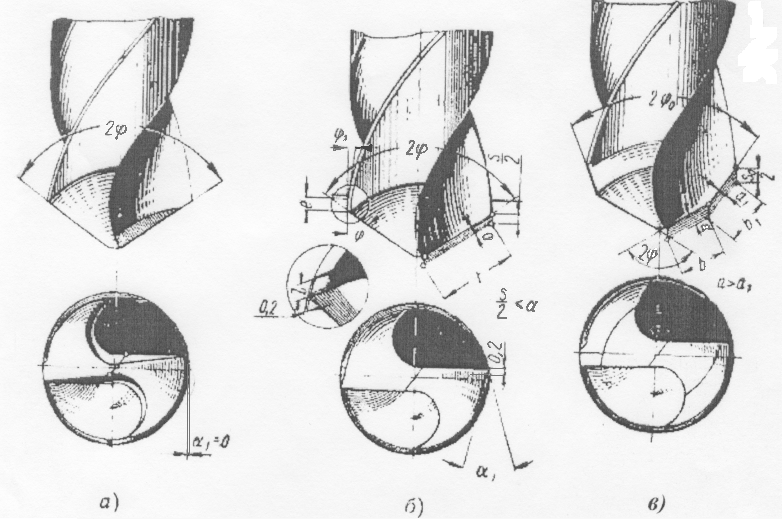

Схема угла заточки сверла

В процессе заточки желательно сохранить заводскую форму сверла задней его части, это позволит сохранить нужный задний угол.

Какова же цель такой подточки? Ресурс сверла увеличивается за счет уменьшения переднего угла, а угол режущей кромки увеличивается, соответственно, все это увеличивает стойкость сверла к выкрашиванию. Ширина поперечной кромки автоматически станет меньшей. Эта кромка не сверлит металл, а только его скоблит в центральной части. При возможности можно выполнить доводку сверла. Под этим процессом подразумевается удаление зазубрин после заточки. Так, сверла прослужат намного дольше. Для этого процесса можно использовать шлифовальные камни, выполненные из карбида кремния зеленого на бакелитовой связке по твердости М3-СМ1, по зернистости 5–6, марка камня 63С. Кроме этого можно взять шлифовальный круг из эльбора ЛО на бакелитовой связке зернистостью 6–8.

Как затачивается победитовое сверло

Острое победитовое сверло

Как правило, победитовое сверло по бетону используют. Оно также может нуждаться в заточке. В процессе сверления тупое сверло будет сильно нагреваться, соответственно, может издавать характерный визжащий звук. Если вы хотите сэкономить на покупке нового, тогда можно попробовать заточить сверло самостоятельно. Для этого достаточно подготовить:

  • Точильный станок с алмазным кругом.
  • Охлаждающую жидкость.

Если напайка на режущей части сверла имеет высоту 10 мм, то заточить победитовое сверло можно.

Схема заточки победитового сверла

Важно учитывать один известный факт, чем тверже материал, тем меньше должна быть скорость заточки. На победитовом сверле необходимо только подправить слизавшиеся кромки, поэтому его заточка будет быстрой. В процессе важно не спешить, иначе есть риск слизать лишнюю поверхность сверла. Заточить необходимо переднюю поверхность сверла. В том случае, когда напайка уже сточена до основания сверла, то потребуется подточка. Чтобы толщина центра напайки оказалась меньшей, одновременно необходимо подтачивать переднюю поверхность. После заточки обе режущие стороны должны быть одинакового размера, иначе отверстия получатся неровными и увеличенными. В процессе заточки победитового сверла важно выдерживать угол 170°, это особенно необходимо, если материал достаточно твердый.

Победитовое сверло

Не допускается в процессе заточки сверла допускать его перегрев. На нем могут отслаиваться твердосплавные пластины и трескаться поверхность. Поэтому в процессе следует время от времени охлаждать сверло в воде или масле.

Итак, мы рассмотрели основные принципы заточки сверл по дереву, бетону и металлу. Можно делиться своими комментариями!

Видео

Посмотрев следующие видеоматериалы, вы научитесь затачивать спиральные сверла. В этом видеоуроке в четырех частях подробно рассказывается о технологии заточки.

Обработка задней поверхности сверла:

Стачивание перемычки сверла:

Технология заточки сверл малого диаметра, твердоплавных сверл и других:





Помогла ли вам статья?

параметры, средства для работы, полезные советы заточки в домашних условиях

Невозможно произвести хорошую обработку металлического сплава без применения приспособления с определенными геометрическими и механическими характеристиками. Потому вопрос о том, как правильно заточить сверло по металлу, очень волнует домашних умельцев, работающих с этими инструментами и материалами.

  • Как заточить сверло правильно: параметры заточки
  • Средства, необходимые для работы
  • Полезные советы

Точить сверла, которые предназначены для обработки металлических сплавов, приходится намного чаще, нежели изделия для дерева. При работе с таким мягким материалом, как дерево, сверла почти не тупятся и могут долго использоваться, не теряя своих первоначальных свойств. Абсолютно иначе обстоят дела с инструментом для изготовления отверстий в металлических деталях. За состоянием этой разновидности сверл необходимо следить регулярно, и при износе, оперативно предпринимать соответствующие меры.

О том, что сверло по металлу затупилось, могут свидетельствовать некоторые признаки:

  • гул и скрип, который издается изношенным инструментом;
  • чрезмерное нагревание изделия при эксплуатации;
  • низкий уровень качества сделанных отверстий.

Сверло, которое износилось, считается не только неэффективным для использования, но и опасным. В любое время инструмент, рабочий элемент которого подвергается существенным нагрузкам, может поломаться, а его части, быстролетящие в разные стороны, могут с легкостью нанести мастеру сильную травму.

Как заточить сверло правильно: параметры заточки

И в домашних, и в промышленных условиях сверла для обработки металлических сплавов можно затачивать с помощью специальных станков, которые оснащены точильным кругом (точилом). В этих ситуациях рекомендуется пользоваться серийным оборудованием. В том случае, если у вас нет к нему доступа, то заточить деталь можно и с помощью приспособления, сделанного своими руками. Необходимо обратить внимание на то, что параметры приспособлений и оборудования для заточки инструмента, определяют и результат работы.

К характеристикам самостоятельной заточки сверл можно отнести следующие:

  • угол между обрабатываемой плоскостью и задней частью используемого инструмента;
  • угол затачивания передней плоскости режущего элемента;
  • длина перемычки, расположенной поперечно на режущем элементе;
  • угол вершины режущей части;
  • длина кромок для резания.

Чтобы сделать заточку максимально качественной, нужно поместить его в место обработки под необходимым углом. Чтобы с этим справиться, применяются разные приспособления для точильных станков.

Необходимо запомнить и то, что если затока будет сделана неправильно, то это может привести и к результату низкого качества, и к неисправности инструмента.

Средства, необходимые для работы

Для самостоятельной заточки сверл, нужно сначала определиться с задачами, которые будет решать эта процедура. В условиях производственного плана для затачивания инструмента применяются специальные средства, которые обеспечивают предельный уровень точности и эффективность работы. При работе в домашних условиях постоянно приходится подбирать способы, которые позволили бы добиться максимально качественного результата.

Итак, в минимальный комплект средств для затачивания должны быть включены:

  • станок с наждаком;
  • точильные круги разной степени твердости, которые следует подбирать в соответствии с материалом стержня;
  • сосуд с жидкостью-охладителем, в качестве которой можно воспользоваться обыкновенной водой;
  • крепежи, позволяющие удерживать инструмент в правильном положении при заточке.

Если у вас есть необходимость заточить инструмент дома или на производстве, то не забывайте соблюдать требования безопасности. Как правило, при работе появляется множество искр, которые могут повредить глаза исполнителя. Помимо того, необходимо пользоваться защитными перчатками, так как работа будет происходить с применением острозаточенных металлических деталей.

Полезные советы

Станок с точильным кругом — это универсальное оборудование, которое позволяет выполнять заточку очень качественно. Пользуясь им, работу следует начинать с задней части сверла. Деталь при обработке должна располагаться строго параллельно точильному кругу. Кроме того, с помощью точильного станка можно обрабатывать инструмент с диаметром не более десяти миллиметров.

Для элементов с большим диаметров рекомендуется пользоваться специальным приспособлением, которое регулирует угол заточки. Основной задачей этих дополнительных приспособлений является верное размещение режущего элемента сверла, относительно поверхности точила.

Может показаться, что наточить инструмент запросто можно с помощью любого оборудования с точильным кругом. Однако, без применения фиксирующих приспособлений невозможно добиться качественного результата. Помимо этого, применение неподходящих средств может даже быть очень опасно.

Как безопасно заточить сверла

Главная

/

Полезные советы

/

Как безопасно заточить сверла

Полезные советы

Опубликовано автором Ruwag UK

Знание того, как затачивать сверла, всегда важно, если вы хотите, чтобы ваши сверла работали должным образом, без необходимости их постоянной замены, когда они начинают изнашиваться. Тупые сверла могут повредить материал, который вы сверлите, что приведет к плохим результатам. Они также могут повредить вашу дрель. Чтобы помочь вам безопасно и эффективно заточить сверла, мы собрали несколько советов.

Как заточить сверла

Используете ли вы инструмент для заточки сверл или затачиваете их вручную, безопасность всегда должна быть вашим главным приоритетом. Вот некоторые вещи, которые вам нужно иметь в виду при заточке бит.

Шаг 1: Выберите правильный инструмент

Для заточки насадок используются 3 инструмента: ленточные шлифовальные машины, настольные шлифовальные станки или точилки для насадок. Хотя биты можно заточить вручную с помощью напильников, этот процесс занимает много времени и не всегда дает результаты. Если вы решите заточить вручную, вам нужно будет использовать тиски, чтобы удерживать насадку неподвижно, а затем подпилить под углом 60 градусов. Проведите напильником по краям, пока они не станут более четкими. Однако самым простым и эффективным инструментом является шлифовальная машина. Если вы затачиваете спиральные насадки, которые проще всего затачивать, настольная шлифовальная машина ускорит процесс. Эти инструменты являются обычными инструментами для мастерских, а это означает, что у вас, вероятно, уже есть один, если вы регулярно делаете много проектов своими руками.

Шаг 2: Соблюдайте протоколы безопасности

Какой бы инструмент вы ни выбрали, обычно применяются основные правила безопасности электроинструмента. Есть одно правило, которое не всегда работает. Многие считают, что защитные перчатки на самом деле могут сделать заточку более опасной, так как материал перчатки может застревать в насадке во время ее заточки. Поскольку ваша рука находится очень близко к инструменту для заточки, многие советуют снимать перчатки. Другие также отмечают, что перчатки могут затруднить правильный захват сверла во время его заточки. Когда вы немного затачиваете инструмент, вам нужно быть очень осторожным, чтобы не подносить пальцы слишком близко к инструменту. Использование напильника для сглаживания любых неровностей или заусенцев на хвостовике сверла также является хорошей идеей, чтобы они не поцарапали и не порезали пальцы. Необязательным правилом безопасности является всегда носить защитные очки, так как металлическая стружка начнет лететь, когда сверло затачивается.

Шаг 3: Действуйте осторожно и не торопитесь

Вы не хотите торопить процесс. Во избежание несчастных случаев работайте осторожно и стабильно. Ваша цель — снять достаточно металла, чтобы заточить лезвие. Большинство шлифовальных станков имеют грубый шлифовальный круг и тонкий шлифовальный круг. Для сильно изношенных, старых или нуждающихся в серьезной заточке насадок используйте грубый круг. Для насадок, которые нужно лишь немного подточить, используйте шлифовальный круг. Наденьте защитные очки, включите кофемолку, держите биту под углом 60 градусов и осторожно поворачивайте биту, пока она не коснется колеса, не вращаясь и не поворачиваясь. Держите биту под этим углом всего несколько секунд. Вы не хотите изнашивать лезвие — вы хотите наточить тупые края. Обтачивание части сверла, где изгиб встречается с хвостовиком, даст вам идеальный угол. Как только вы снимите биту с колеса, поместите ее в ледяную воду, чтобы охладить биту. Перегретые биты представляют серьезную угрозу безопасности, а также могут быстрее изнашиваться во время заточки. Как только сверло остынет, проверьте, достаточно ли острый край. Затем переверните сверло под углом 180 градусов, чтобы заточить другую сторону сверла. Возможно, вам придется повторить этот процесс с обеих сторон несколько раз, чтобы сверло стало идеально острым.

Ищете качественные долговечные биты? Ruwag предлагает огромный выбор прочных и долговечных сверл для любых целей, от спиральных до специальных.

← Предыдущее сообщение

Новое сообщение →

Как заточить сверла (руководство из 6 шагов)

Хотите научиться затачивать сверла?

Потрясающе. Вы находитесь в нужном месте.

Если вы довольно часто пользуетесь сверлами, вы часто замечали, что в какой-то момент они перестают работать так, как раньше.

По сути, у вас остается два варианта:

  • Купить новое сверло; или
  • Заточите существующее сверло.

Независимо от того, являетесь ли вы воином выходного дня или заядлым мастером-сделай сам, вы определенно можете сэкономить немного денег, изучив простые шаги, необходимые для заточки сверла.

В этом руководстве ToolsGaloreHq.com я покажу вам:

  • 3 ключевых параметра, необходимых для успешной повторной заточки;
  • Шаги по заточке сверл;
  • Оборудование, которое вам понадобится для успешного выполнения этого задания; и
  • Ажиотаж вокруг 118° и если это действительно имеет значение.

Прежде чем мы углубимся в это, обязательно ознакомьтесь с содержанием ниже.

Что нужно знать о том, как затачивать сверла

Любой, кто когда-либо сверлил отверстие в стене, куске дерева или стали, хорошо знает, какую нагрузку выдержит сверло.

Теперь, когда вы используете свое сверло все больше и больше, оно постепенно теряет свою переднюю кромку и становится так называемым «затуплением».

Прежде чем я объясню необходимые шаги, которые вы должны предпринять, чтобы убедиться, что вы можете успешно заточить свое сверло, есть несколько основных моментов, которые вы должны знать о своем стандартном сверле.

Угол 118° – как он влияет на заточку сверла

Прежде чем перейти к углу 118°. Давайте сделаем шаг назад и подумаем о том, как сверло на самом деле просверливает материал.

Передняя кромка, как показано на рисунке ниже, отвечает за прочность сверла.

Чем больше эта передняя кромка, которую также иногда называют перемычкой, тем больший крутящий момент может выдержать сверло.

Также сверла часто изготавливаются из быстрорежущей стали (HSS). Которая более долговечна и тверже, чем обычная холоднокатаная сталь.

Подробнее:>>> Сверла для керамогранита

Большинство стандартных сверл работают под углом 118°. Это означает, что когда сверло новое из коробки, у вас будет угол между двумя пятками 118°, как показано на изображении ниже.

Однако, как вы уже знаете, при сверлении стали или металла быстрорежущая сталь все равно затупляется. Но вы все равно можете подумать, что такое тупое сверло?

Давайте рассмотрим крайний случай. Представьте, что вы пытались просверлить кусок материала с плоской кромкой, вы бы не продвинулись далеко, независимо от того, с какой скоростью вы его вращали.

Причина этого проста: площадь поверхности для крутящего момента слишком велика и рассредоточена, чтобы создать какое-либо проникновение через материал.

На самом деле, я могу сказать вам, что произойдет. Материал плоской кромки просто немного нагревается и не проникает глубоко в металл или дерево.

Многолетние исследования показали, что оптимальным является угол 118°. Поэтому, когда ваше сверло (обычно из быстрорежущей стали) теряет способность эффективно сверлить и, таким образом, затупляется, это происходит потому, что технически угол стал меньше.

Теперь, когда вы это знаете, все, что вам нужно сделать, чтобы вернуть сверло в исходную форму, — это восстановить исходный угол наклона 118°.

Наборы для заточки сверл (что за суета)

Если вы пойдете в любой хозяйственный магазин или магазин товаров первой необходимости, где продаются сверла, вы, как правило, также найдете отдел, в котором продаются наборы для заточки сверл.

Это приспособление, выглядящее как механическое, предназначено для удержания сверла под определенным углом, чтобы гарантировать, что у вас будет хорошая и плавная заточка сверла.

На мой взгляд, эти наборы сверл на самом деле не нужны, особенно если у вас есть слот для шлифовального круга, который может поддерживать угол с некоторой гибкостью, чтобы вы могли немного вращать сверло для плавной заточки.

3 ключевых момента, которые вы должны знать, чтобы правильно заточить сверло отделка сверла. Посмотрите на изображение ниже и давайте обсудим это.

Самый первый — это симметрия.

Вы должны следить за тем, чтобы во время заточки сверла, как описано ниже, сохранялась симметрия с обеих сторон.

Причина этого в том, что сверло будет вращаться вокруг вершины долота (наконечника). Если стороны не симметричны, это создает дополнительную механическую нагрузку на сверло.

Plus — Сокращает общий срок службы и затрудняет поддержание стабильности.

Вторым важным моментом является то, что режущие кромки должны быть идентичными. Судя по изображению выше, если внимательно присмотреться, они не на 100%, но разумно то же самое. Что в целом адекватно.

Подробнее:>>> Узнайте больше о кромках и сверлах с разрезным наконечником

Хочу отметить, что заточка сверл определенно не является точной наукой.

Если вы можете получить приблизительные значения, в целом все будет в порядке.

Наконец, вам понадобится угол наклона . Это очень важно. Угол наклона в основном помогает направлять материал и мусор через ваши канавки. Без этого угла было бы похоже на то, что вы пытаетесь сверлить с плоской поверхностью. Ваше сверло просто излишне перегреется.

Меры предосторожности

Всякий раз, когда вы работаете с быстрорежущей сталью или вращающимися механическими частями, такими как сверла, вы всегда должны использовать средства индивидуальной защиты.

Я бы даже сказал, что вы никогда не должны иметь дело с таким оборудованием без использования защитных рабочих перчаток и средств защиты глаз от мелких металлических осколков.

Обычно рекомендуется также использовать средства защиты органов слуха, так как это снизит вероятность любого повреждения, которое может быть вызвано высокочастотным шумом во время заточки.

Оборудование, которое вам нужно знать, как заточить сверла

Для выполнения этой задачи вам не потребуется много оборудования. Все, что вам понадобится, это:

  • Угловой кондуктор (купить или сделать на заказ)
  • Шлифовальный круг
  • Тупое сверло
  • Буровой раствор
  • Стакан холодной воды

Руководство из 6 шагов о том, как заточка сверл

Если вы спешите, не беспокойтесь, я вас найду — посмотрите это простое видео ниже.

Продолжайте читать, чтобы узнать больше.

Шаг 1: Настройка зоны и планирование работы

Этот шаг часто упускают из виду даже профессиональные операторы инструмента. Планирование имеет важное значение при выполнении работы по заточке сверл.

Что я обычно рекомендую, так это то, что прежде чем приступить к работе со своим шлифовальным кругом, убедитесь, что все необходимое оборудование доступно и находится под рукой.

Шаг 2: Настройка шлифовального круга

Этот шаг очень важен. Самое главное здесь, чтобы колесо двигалось и работало очень плавно, без видимых вибраций.

Для этого обычно прикрепляют шлифовальную машину к рабочему столу. Это поглотит большую часть вибрационной энергии.

Если вы не можете этого сделать, просто установите амортизаторы под основание машины.

Какой бы метод вы ни использовали, убедитесь, что кофемолка устойчива и не двигается во время работы.

Этап 3: Выровняйте шлифовальный круг

Целью этого этапа является удаление микрочастиц, которые могли скопиться в результате предыдущей работы.

Если кофемолка новая, я все равно рекомендую этот шаг, потому что он практически удаляет заводскую отделку и готовит кофемолку к использованию.

Это можно сделать, включив шлифовальный станок на полной скорости и медленно перемещая головку гвоздя или алмазного карандаша вперед и назад в горизонтальном направлении по поверхности шлифовального станка.

Делайте это в течение примерно 2-3 минут, и этого должно быть достаточно, чтобы начать дрель.

Этот шаг действительно важен, вы не поверите, как много людей просто замалчивают его, а потом удивляются, когда их сверла имеют микротрещины или не служат так долго, как должны.

Также, если ваш шлифовальный круг оснащен и поставляется с платформой, убедитесь, что вы перемещаете его как можно ближе к краю круга.

Около 1 мм обычно более чем достаточно. Все, что больше сантиметра, как правило, слишком далеко.

Также самое время подключить приспособление к шлифовальной платформе, прежде чем мы начнем заточку сверла.

Шаг 4: Заточка сверла — симметрия

Теперь, когда ваш круг прошел предварительную подготовку и работает эффективно. Пришло время заточить сверло. Вернитесь к 3 шагам выше. Пункт 1 — убедиться, что у вас есть симметрия.

На практике этого можно добиться, убедившись, что вы затачиваете под постоянным углом, обычно между 31° и 45° для обеих сторон.

Затем убедитесь, что во время заточки переместите сверло и немного поверните его, чтобы убедиться, что вся пятка заполнена.

Шаг 5: Заточка сверла – Угол наклона

Чтобы обеспечить достаточный угол наклона, всегда перемещайте сверло в направлении вращающегося круга, когда вы его зачищаете. Не торопитесь, а двигайтесь медленно и плавно вверх.

Ребра будут созданы. Во-первых, когда вы затачиваете, не забывайте постоянно погружать сверло в воду, чтобы оно остыло. Если вы избегаете этого, вы рискуете размягчить сверло из-за химических изменений на микроскопическом уровне.

Шаг 6: После сверления и проверки

После того, как вы выполнили все описанные выше шаги, вам нужно будет проверить заточенное сверло. Не ожидайте, что у вас все получится с первого раза просто потому, что обычно для достижения совершенства требуется много практики.

Однако есть несколько вещей, которые вы можете сделать в самом начале, чтобы ускорить процесс.

Во-первых, просто сравните свою работу по заточке с новым сверлом и определите, подходят ли они друг другу. Если нет, вам нужно будет вернуться к шлифовальному кругу и исправить проблему.

В качестве альтернативы вы можете использовать следующие параметры:

  • Кромка долота должна составлять около 15% от диаметра сверла, если вы собираетесь делать заточку под углом 118°; и
  • Задний край заточки должен находиться под углом от 7° до 15°, но не ниже 7°.

Подробнее:>>> Сверлильный станок Ultimate Floor для проверки ваших новых заточек сверл

Заключительные мысли о том, как заточить сверла

Как видите, заточить несложно сверло.

Стоит также отметить, что существуют общие рекомендации и параметры, которым необходимо следовать, однако выбор сверла под углом 118° или 90° полностью зависит от вас.
