Пресс своими руками для гаража — инструкция!

Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

Пресс своими руками для гаража

Содержание пошаговой инструкции:

  • 1 Назначение и принцип действия пресса
  • 2 Варианты применения самодельного пресса
  • 3 Особенности конструкции самодельного пресса
  • 4 Подготовка проекта пресса
  • 5 Из чего собирать пресс?

    • 5.1 Инструменты для сборки самодельного пресса
    • 5.2 Металлопрокат для сборки самодельного пресса
  • 6 Руководство по сборке пресса

    • 6.1 Первый шаг
    • 6.2 Второй шаг
    • 6.3 Третий этап
    • 6.4 Четвертый этап
    • 6. 5 Видео – Пресс своими руками для гаража

Назначение и принцип действия пресса

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

Гидравлический пресс

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Как правило, рабочий цилиндр устанавливается в вертикальном положении. В некоторых ситуация его установка выполняется в горизонтальном положении.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

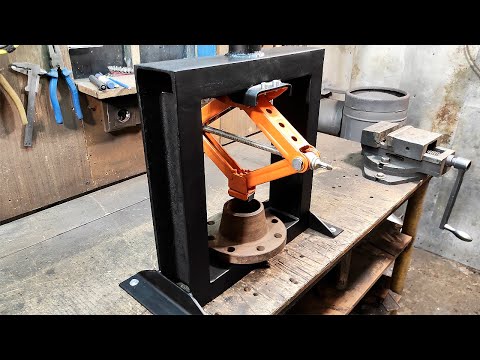

Самодельный пресс

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Варианты применения самодельного пресса

Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Пресс позволит выполнить рихтовку, надежно склеить различные детали под давлением, выжать жидкость, согнуть металлическое изделие, спрессовать старые бутылки, картон, жестяные банки и прочие подобные материалы.

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Особенности конструкции самодельного пресса

Для частного гаража хватит пресса мощностью до 10-15 тонн. В остальном же ориентируйтесь на собственные потребности.

Давление в большой емкости обычно создается при помощи встроенного либо отдельного насоса. Самый легкий в исполнении вариант – пресс, собранный на базе бутылочного домкрата с предусмотренным ручным насосом.

Домкрат

Подумайте, какие работы вы будете выполнять с использованием самодельного пресса, и определите необходимое усилие агрегата. Только после этого отправляйтесь в магазин для покупки домкрата и подбирайте его в соответствии с определенным ранее значением усилия.

Перед сборкой пресса нужно подобрать подходящий чертеж механизма, но лучше сделать его самостоятельно. Из готовых решений вам подойдет чертеж любого пресса, разработанного и собранного на основе доступного металлопроката и простого гидравлического оборудования.

Недостатком готовых чертежей является то, что они далеко не всегда будут соответствовать конкретно вашим запросам. В результате вы можете потратить очень много времени на подгонку конструкции под параметры приобретенного домкрата.

Существует 2 основных варианта сборки гаражного пресса, а именно:

  • домкрат размещается на основании станины и осуществляет давление вверх;
  • домкрат фиксируется ближе к верху станины, и давление подается вниз.

Перед началом сборки пресса обязательно уточните правильное рабочее положение для вашего домкрата. Если производитель сказал, что шток домкрата должен выдвигаться вверх, то именно так оно и должно быть – переворачивать инструмент нельзя.

Чаще всего собираются конструкции, предусматривающие установку домкрата на основании станины. Второй же вариант является более узкоспециализированным и применяется преимущественно в профессиональных слесарных мастерских.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

  • габариты домкрата;
  • величину рабочего хода штока основного инструмента;
  • толщину мобильного стола;
  • высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

  • установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
  • создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
  • используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
  • применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

  1. Аппарат для сварки и электроды.
  2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
  3. Электродрель.
  4. Шуруповерт.
  5. Уровень.
  6. Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Домкрат гидравлический

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

  1. Швеллер. Покупайте изделие не ниже №8.

    Швеллер

  2. Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.

    Труба

  3. Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
  4. Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
  5. Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
  6. Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.

Руководство по сборке пресса

В процессе сборки гаражного пресса на каждом этапе сверяйтесь со своими чертежами. В целом же последовательность работы достаточно простая. Нужно лишь пошагово выполнить предложенные рекомендации.

Первый шаг

Разрежьте металл на детали соответствующих размеров, ориентируясь по чертежу. Если чертеж предусматривает наличие отверстий в каких либо элементах конструкции, просверлите их с помощью электродрели.

Чертеж

Второй шаг

Сварите основание из отрезков квадратной либо прямоугольной трубы. Стыковочные швы проварите снизу и вверху. Закрепите сверху стальную пластину. Для крепления используйте сварку. При помощи сварки сделайте конструкцию в виде буквы «П». Углы этой конструкции должны иметь строго 90 градусов. Приварите конструкцию к основанию, и вы получите готовую станину.

Третий этап

Сделайте передвижной рабочий стол. Воспользуйтесь для этого трубой либо швеллером. Длину трубы нужно отрезать так, чтобы она была несколько меньше промежутка между стойками станины. Приварите к основной трубе маленькую часть трубы, которую вы предварительно подготовили для штока своего домкрата.

Направляющие передвижного столика изготавливаются из отрезков стальной полоски. Ширина направляющих должна равняться ширине рамы. Заведите трубу в пространство между стойками станины, приставьте стальные полоски по бокам и надежно стяните конструкцию при помощи болтов и гаек. Изготовьте сменный регулировочный упор по такой же схеме. Единственное отличие – напротив стоек нужно сделать отверстия для закрепления на требуемой высоте.

Сборка пресса

Четвертый этап

Зафиксируйте оттягивающие пружины в соответствии с вашими чертежами. Оттяните передвижной рабочий столик и установите домкрат.

Теперь ваш личный пресс готов. В дальнейшем домкрат можно будет быстро извлекать из конструкции и использовать для выполнения других задач.

Удачной работы!
