Применение кладочная сетка: Где применить кладочную сетку?

что это такое, как используется, фото и видео

Металлопрокат → Статьи → Кладочная сетка: что это такое, как используется, фото и видео

В строительной сфере при усилении кирпичной кладки, стен из газобетона, бетонной стяжки, а также ряда других строительных конструкций и их отдельных элементов широко применяется армирующая кладочная сетка.

Применение этого материала позволяет улучшить качество и прочностные характеристики строительного сооружения, тем самым обеспечив ему более продолжительный срок службы, надежность и высокий уровень безопасности в эксплуатации. По материалу производства существуют различные типы сеток, но в силу высокой прочности, выраженной коррозионной устойчивости, долговечности и сравнительно низких цен предпочтение в большинстве случаев отдается стальным изделиям.

Технология производства

Сетка кладочная производится из отдельных прутков стальной проволоки, которые располагаются перпендикулярно по отношению друг к другу, образуя ячейки одинакового размера. В местах пересечения отрезки прутков фиксируются посредством контактной точечной сварки и формируют металлическую решетку. Процесс производства этой категории сварных сеток регулируется требования ГОСТ 23279-2012.

Проволока, применяемая в процессе производства, как правило, имеет диаметр 3-5 мм, что позволяет классифицировать кладочную сетку как легкую. В то же время отдельные производители создают сетку из низкоуглеродистой стальной проволоки с диаметром прутков до 6 мм.

Процесс изготовления этого типа металлопроката максимально автоматизирован, что положительно сказывается не только на скорости и эффективности производства, но и на итоговой цене готовых изделий. Первым этапом при создании кладочной сетки является нарезка проволоки на отрезки необходимой длины, что осуществляется как при помощи специальных машин, так и вручную. На втором этапе производства полученные отрезки проходят через установку электроконтактной точечной сварки.

При использовании этой технологии сварки соединение материалов происходит за счет того, что через места пересечения проволоки пропускается ток, сила которого может достигать порядка 1000 А, и одновременно прикладывается выраженное усилие, в некоторых случаях исчисляемое сотнями килограмм. Основным преимуществом точечной электроконтактной сварки являются минимальные остаточные деформации и небольшая зона расплавления, что обеспечивает внешнему виду соединения аккуратность и эстетичность.

Преимущества

Если рассматривать положительные стороны стальных кладочных сеток, то в числе главных преимуществ такой продукции можно выделить следующее:

• Высокая прочность на разрыв, благодаря которой изделие хорошо переносит умеренные нагрузки, без деформации или разъединения сварных швов.
• Устойчивость к воздействиям химических веществ и температурным перепадам.
• Сетка долговечна, но ее срок службы меньше, чем у оцинкованных изделий, поскольку незащищенная цинком сталь обладает более низкой коррозионной устойчивостью.
• Стабильность формы. Даже при нарушении целостности конструкции, сетка не утрачивает свою первоначальную форму и характеризуется устойчивостью к последующим деформациям.
• Высокое качество сцепки с поверхностями и строительными материалами.
• Достаточно низкая теплопроводность сетчатого полотна позволяет предупредить возможность появления температурного моста.
• Отличные армирующие свойства, благодаря которым изделие качественно усиливает строительные конструкции, кладку и прочие объекты.
• Армирующий слой из кладочной сетки хорошо гасит вибрации. Это особо важно для зданий и других строительных объектов, расположенных вблизи от аэропортов, оживленных дорог и прочих мест, где есть выраженная вибрация.
• Значительное количество типоразмеров, обеспечивающее возможность подбора проката с необходимыми техническими параметрами.
• Простота применения.
• Возможность использования для решения широкого спектра задач не только в строительстве, но и в ряде других сфер.
• Легкий вес, обеспечивающий возможность применения сетки при ряде реставрационных и отделочных работ, восстановлении ветхих фасадов.
• Поставка как в виде карт, так и в рулонах, удобные габаритные размеры, облегчающие процесс транспортировки.
• Привлекательная цена. Невзирая на многочисленные преимущества, сетка кладочная стальная имеет более низкую стоимость, чем другие типы сварных сеток.

Технические характеристики и особенности

В соответствии со способом производства кладочные сетки классифицируются как сварные.

Основные технические параметры этой категории проката:

• Диаметр проволоки — 3-5 мм. В некоторых случаях также возможно применение проволоки из низкоуглеродистых сплавов с диаметром до 6 мм. Использование прутьев такого диаметра позволяет классифицировать кладочные сетки как легкие.
• Ячейки. Имеют прямоугольную или квадратную форму, а стандартизованные размеры ячеек составляют 50×50, 50×100 и 100×100 мм. Также изготавливаются сетки с другими параметрами ячеек.
• Ширина изделий — до двух метров.
• Длина — до шести метров.
• Поставка в плоском виде (карты) и в рулонах.

Необходимую информацию о прокате несет его маркировка.

Основное обозначение выглядит следующим образом: 3х50х50, где первое значение указывает на диаметр проволоки, использованной при производстве, а два других параметра обозначают размер ячеек.

Помимо этих значений в маркировке также прописывается ширина сетки и ее длина.

Хранение и транспортировка

Даже качественная кладочная сетка, изготовленная в полном соответствии с требованиями ГОСТ, может подвергнуться преждевременному разрушению или различного рода деформациям, что часто обусловлено несоблюдением правил хранения и транспортировки материалов.

Во избежание ухудшения эксплуатационных характеристик стальную сетку допустимо хранить только в крытых помещениях, в которых поддерживается нормальный температурно-влажностный режим. Помимо использования подходящей складской территории в ходе хранения также важно придерживаться следующих рекомендаций:

• Плоские сетки, сделанные в виде карт, обязательно увязываются в пакеты, масса которых не должна составлять более 3 тонн. Укомплектованные пакеты сортируются по маркам и хранятся в штабелях с высотой, не превышающей два метра.
• Между штабелями в обязательном порядке оставляется свободный проход, имеющий ширину не менее 0,5 метров.
• Прокат в рулонах складируется не более чем в 3 яруса.
• Каждый пакет обвязывается мягкой проволокой как минимум в четырех местах, а рулоны сетки — не менее чем в трех местах.
• В процессе хранения все пакеты опираются на деревянные подкладки и прокладки. При этом толщина такой конструкции должна быть не менее 30 мм. Подкладки для хранения проката укладываются на плотное, качественно выровненное основание.
• Все пакеты и рулоны отмечаются фанерными или металлическими бирками в количестве двух штук. В них указывается информация о партии металлопроката.

Во время погрузки и перевозки материалов предпринимаются все необходимые меры, позволяющие обеспечить сохранность металлопроката и упредить возможность его деформаций. Процессы погрузочно-разгрузочных работ должны выполняться в соответствии с нормами безопасности, принятыми в строительной сфере. Транспортировка изделий осуществляется в строго горизонтальном положении, при этом в процессе перевозки, также как и при хранении сетки, применяют деревянные подкладки и прокладки.

Применение в строительстве

Главным назначением кладочных сеток является повышение прочностных характеристик строительных сооружений и их отдельных элементов посредством армирования. В строительной сфере основные задачи, для которых применяется этот тип проката, выражаются в следующем:

• Армирование кладки из кирпича и газобетона.
• Нанесение разметки.
• В качестве усиливающего элемента при нанесении облицовочных материалов.
• Укрепление железобетонных изделий и конструкций.
• Армирование перекрытий, фундамента и стяжки пола.
• При установке кафельной плитки.
• Строительство оград.
• Укрепление арочных конструкций.
• Создание декоративных архитектурных элементов.

Применение кладочной сетки не ограничивается только сферой строительства, поскольку этот материал с успехом используется при проведении дорожных работ, для создания клетей, парников и прочих конструкций, при укреплении шахтных выработок, в отрасли машиностроения.

Купить с металлобазы

Компания «МС» предлагает к покупке высококачественную кладочную сетку со склада металлобазы в Санкт-Петербурге. У нас в наличии представлена продукция с различными типоразмерами, которая изготовлена в соответствии с регламентом ГОСТ и реализуется по выгодным ценам.  В числе основных преимуществ сотрудничества с нашей металлобазой можно выделить следующее:

• Максимально полный сортамент черного металлопроката. Помимо различных видов сеток мы реализуем трубный, сортовой и фасонный прокат, профнастил, арматуру и прочее.
• Эталонное качество продукции. Поставки материалов выполняются исключительно напрямую от ведущих заводов-изготовителей, которые производят прокат с использованием современных технологий, полным соблюдением требований ГОСТ и другой нормативной документации.
• Конкурентоспособные цены, которые формируются в соответствии с тенденциями рынка.
• Услуги по комплексной комплектации строительных объектов, сварке арматуры, резке металла.
• Доставка проката по СПб и Ленинградской области с использованием собственной грузовой техники, а также обеспечение отправки товаров с выбранной заказчиком транспортной компанией.

Чтобы получить более подробную информацию о технических характеристиках кладочных сеток, уточнить актуальные цены на материалы и обсудить условия сотрудничества, свяжитесь с нашими менеджерами, позвонив по контактному телефону металлобазы.

применение в строительстве и отделке кирпичных стен

Возведение стен из каменных материалов, таких как газобетон и кирпич, являются самыми сложными работами при строительстве зданий. От мастеров — каменщиков требуется соблюдение правильной геометрии при кладке материала и обеспечение стенам необходимой прочности. Для этих целей применяется такой технический прием, как чередование кирпича и кладочной сетки.

• Применение в строительстве
  • Состав и технология укладки
• Виды изделий
• Технология армирования
  • Армирование столбов
  • Сетка в дорожном строительстве

Применение в строительстве

Решетка представляет собой конструкцию, сделанную из арматурной проволоки или композитного сырья и предназначенную для решения отдельных строительных задач, направленных на повышение прочности сцепления поверхностей.

Конструкция, состоящая из разных видов материалов и застывающих составляющих, подвергается воздействиям разнородной среды. Поскольку в основе связующего состава лежит застывающий сыпучий материал в различных комбинациях, возможно возникновение трещин и последующее попадание в них влаги, что приводит к ослаблению и разрушению конструкции.

Растрескиванию подвергаются даже бетонные монолитные конструкции и кирпич, не говоря уже о штукатурке, стяжке, поверхностях из асфальта.

Появление трещин свидетельствует о допущенных нарушениях при строительстве: если они появились на фундаменте, то никакие реанимирующие мероприятия не вернут ему прочность, он будет представлять собой потенциально опасную конструкцию, склонную к преждевременному разрушению.

Чтобы избежать возникновение деформаций и появления растрескиваний применяется кладочная сетка, которая компенсирует в материалах силу сжатия на изгиб, наличие такой решетки на поверхности кирпича или другого материала снижает вероятность разрушения.

Сетка не заменяет собой полноценный каркас из арматуры, ее задача более приземленная — повысить показатели прочности и долговечность декоративных и несущих конструкций изделия.

Материал необходимо применять в следующих случаях:

• при кладке стен из бетонных блоков и кирпича;
• во время проведения штукатурных работ;
• при заливке стяжек пола;
• во время укладки дорог и подпорных стен.

Сетка на этих этапах работы используется как армирующий материал для усиления сцепления элементов и для компенсации деформации.

Состав и технология укладки

Традиционно сетка производится из стали. Этот материал устойчив к воздействию цемента, который содержит множество химически активных веществ и при реакции с водой является агрессивным во время процесса набора прочности цементной смеси. Использование такой сетки значительно усиливает конструкцию стен. Применение толстой арматуры в данном случае нецелесообразно из-за высокой стоимости металла и его большого веса, к тому же толщина изделия не обеспечит достаточную степень сцепления материалов.

В современном строительство используется ряд приемов, также направленных на значительное усиление конструкции здания, к примеру, появились сетки из легкого стекловолокна и пластика повышенной прочности. Эти материалы дешевле и легче традиционного металла, но они уступают ему по прочности. Недолгий срок использования не позволяет оценить их применение в перспективе, поэтому в крупном промышленном строительстве традиционная металлическая решетка остается в приоритете.

Виды изделий

Чаще всего кладочную сетку делают из проволоки ВР-1, которая применяется при любых видах строительных и отделочных работ, у нее нет ограничений по виду кладочных материалов, может использоваться и цементно-песчаных смесях, и в клеевых составах для плитки.

Отличается сетка по:

• диаметру проволоки, может быть 4 и 5 мм;
• размеру ячеи, традиционными являются 50*50 или 10*100 мм.;
• форме ячеек, могут быть квадраты и прямоугольники;
• размерам полотна изделия.

После укладки требуется связать проволоку и закрепить на поверхности конструкции. Мастеры не ограничены в данном случае нормативами, каждый использует привычные ему элементы крепления, такие как вязальная проволока, хомуты, клеевые и цементные «плюшки».

Сетка является прочным материалом сама по себе и может использоваться не только для целей армирования, но и для:

• изготовления конструкций каркаса теплиц, парников, беседок и временных легких сооружений;
• строительства клеток, загонов и вольеров для животных.

Сеть имеет высокую стойкость к коррозии от контакта с водой, у нее большая прочность на разрыв, при ударах она сминается, но не рвется. Все это позволяет использовать ее не только при строительстве, но и при реставрации поврежденных участков стен.

Применение сетки позволяет предотвратить дальнейшую деформацию поврежденных поверхностей, к примеру, при наличии поврежденных участков стены можно восстанавливать ее без полного перекладывания, при этом не создаются мостики холода, которые вытягивают тепло из здания. Материал долговечен, срок службы составляет 100 лет. Сетка погашает вибрации, обладает малым весом и хорошо гнется: ее можно сворачивать в рулоны и тем самым экономить место при перевозке. При погрузо-разгрузочных работах не требуется применение тяжелой техники.

Технология армирования

При возведении кирпичных стен сетка закладывается в каждый пятый ряд конструкции; в случае, если кирпич превышает стандартные размеры, армируется каждый четвёртый ряд.

Независимо от типа армирования, чтобы компенсировать воздействие на изгиб и растяжение, используется все три вида укладки:

• вертикальное;
• продольное;
• поперечное.

При последнем варианте используются металлические штыри из арматуры или специальные стержни.

Допускается вязка сетки на объекте. В виде сырья используется проволока марки ВР-1, при этом можно менять размер клетки в зависимости от шага, не выходя за стандарты ячеи. Не следует в целях экономии делать шаг свыше 100 мм. Проволока должна быть связана, не допускается укладка внахлест без перевязки.

Поверхность должна быть полностью утоплена в связующий раствор без пустот, иначе это приведет к коррозии металла и ослаблению сцепки. Минимальное расстояние между крайними кирпичами и прутьями арматуры должно составлять с каждой стороны не менее 2 мм. Величина шва связующего состава может колебаться в диапазоне 14−20 мм, из которых 5 мм занимает сетка.

Армирование столбов

При укреплении колонн и столбов возможно использование сваренной в промышленных условиях арматуры или изготовление ее на месте строительства.

Рекомендуется выдерживать размеры ячеи в пределах до 100 мм. Запрещается использовать для плетения материалы свыше 7 мм толщиной, поскольку кладочный шов избыточной толщины ведет к быстрому разрушению конструкции.

Готовая сетка для кладки кирпича должна иметь ровную поверхность, иначе возможны смещения верхних рядов кладки и обрушение или завал стены.

Столбы могут являться несущей конструкцией — опорой, или подвергаться еще горизонтальной нагрузке, как, к примеру, заборы.

Опоры могут иметь в центре трубу или стержень из арматуры для дополнительного повышения прочности столба. Если сетка разрезается для отверстия под эту трубу, ее края необходимо связывать проволокой.

Нормативы закладки в столбах такие же, как и при строительстве стен, через каждые 5 рядов кирпичей.

Сетка в дорожном строительстве

При необходимости укрепить грунт и равномерно распределить нагрузку от проезжающего транспортного потока используется пластиковая георешетка. Поскольку пластик также имеет хорошие показатели при использовании в агрессивной среде, он легче, не подвержен ржавчине и имеет малый вес, вместо металлической сетки укладывают пластиковое полотно.

Подобная технология используется при строительстве ненагруженных дорог, где не требуется повышенная прочность поверхности.

Металлическая сетка применяется преимущественно при строительстве бетонных дорог и площадок, гаражных комплексов, цехов, складов. В дорожном строительстве используется сетка с большим размером ячеек, 150*150 или 200*200 мм.

Применение этого материала позволяет сократить расход сыпучих материалов и обеспечить долгую службу покрытия.

Что такое кладочная сетка

Какая кладочная сетка лучше? Виды и применение металлопроката

Кладочная сетка — один из наиболее востребованных материалов в современном строительстве. При возведении любой конструкции важно обеспечить не только ее надежность, но и долговечность при комфортной эксплуатации. Для этого необходимо строго контролировать все этапы строительного процесса, ведь любой проектный элемент выступает основополагающей частью будущего объекта. Для того чтобы определиться, какую сетку использовать для кладки кирпича, как укладывать кладочную сетку и детальнее узнать об армировании, ознакомьтесь с полезной информацией в данной статье.

Кладочная сетка. Что это и какая лучше?

В зависимости от области применения, существует несколько вариантов укрепляющей сетки для строительства.

Кладочная сетка делится на несколько видов:

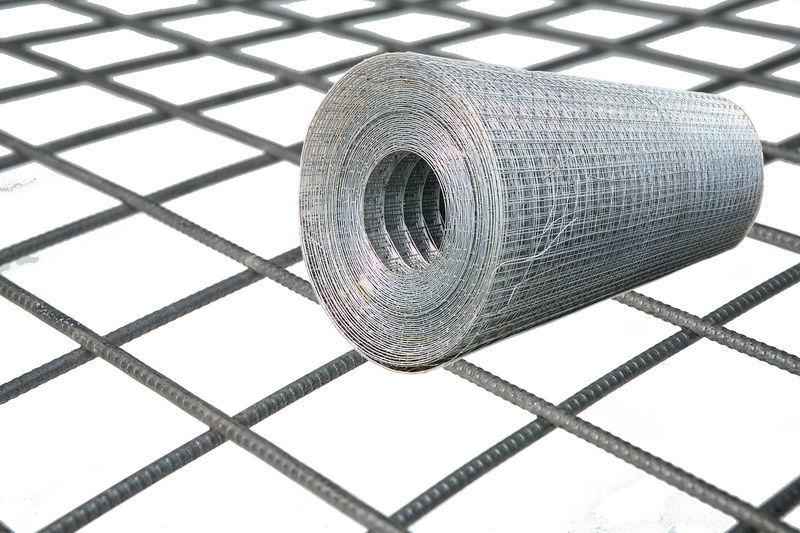

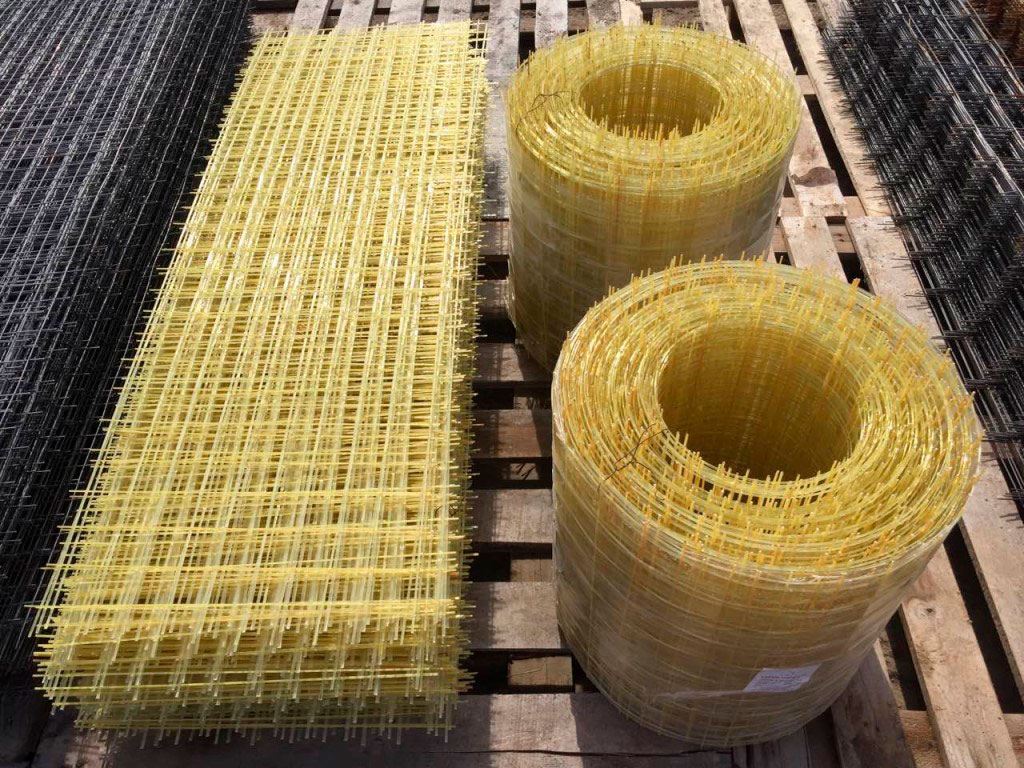

Стальной и композитный вид сварной сетки используется для укрепления конструкций из газобетонных блоков. Характеризуется повышенной прочностью и устойчивостью к деформации.

Оцинкованная сетка обладает высокой стойкостью к образованию коррозии, чем пользуется особой популярностью в строительных сферах с повышенной влажностью. Изделие также обладает отменной прочностью, уровень которой значительно повышается при уменьшении диаметра ячеек.

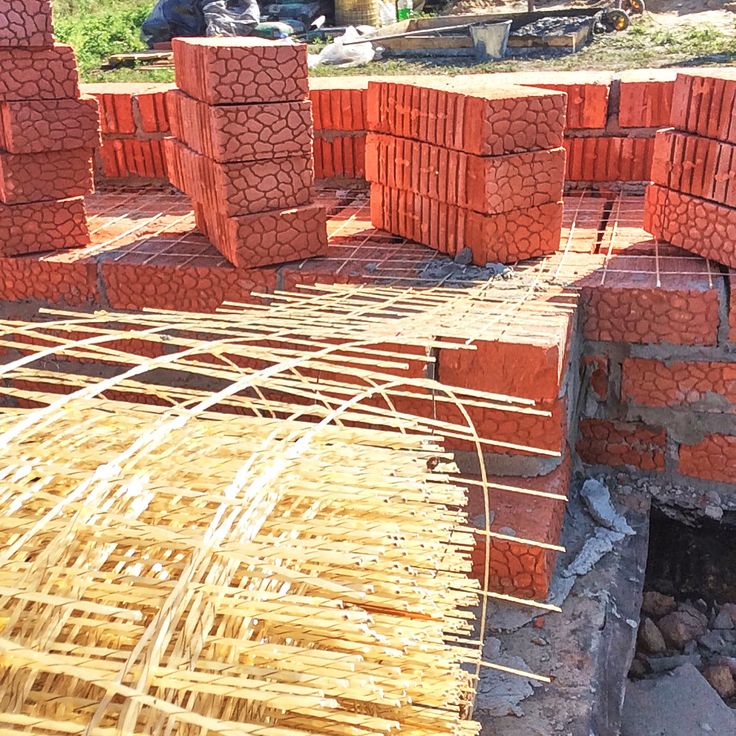

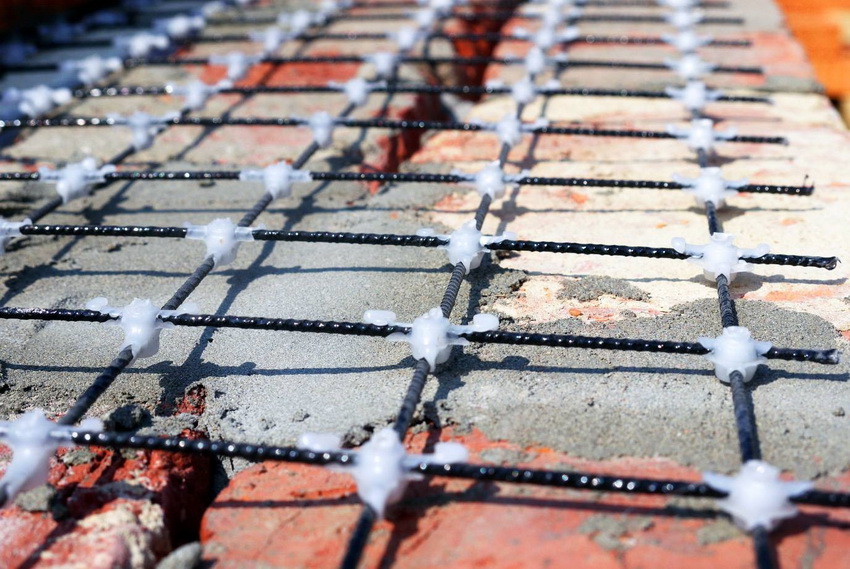

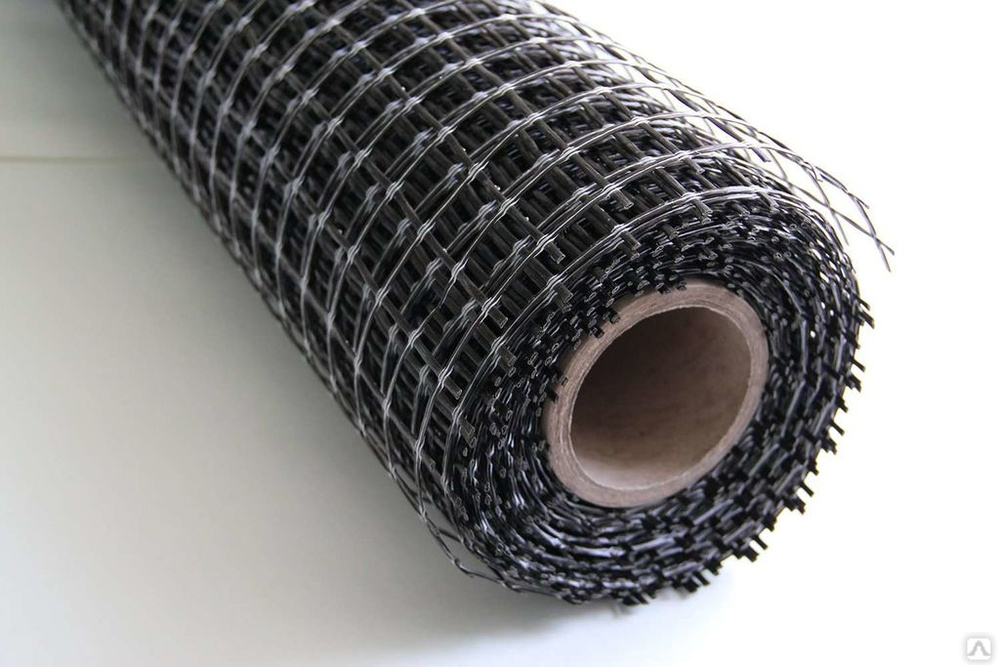

Полимерные изделия применяются в армированной кладке. Так как данный стройматериал выполнен из полипропилена или базальта в непрерывном полотне, то способствует качественному формированию надежной связи между блочными рядами с удержанием раствора без заполнения пустот.

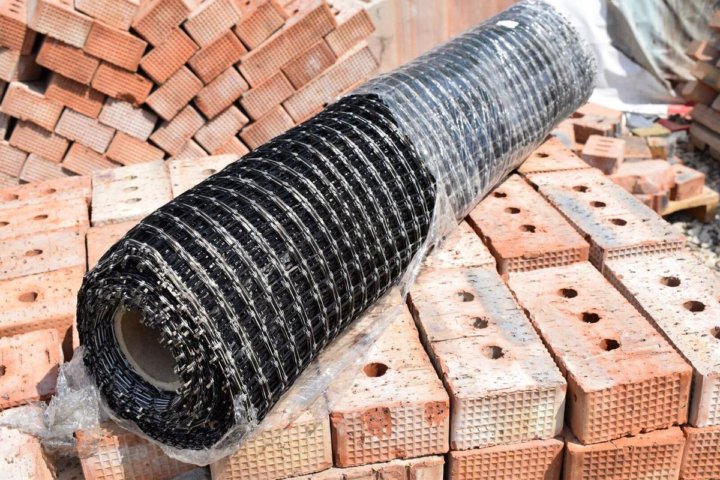

Пластиковая сетка из полипропилена проста в монтаже при выполнении ремонтных работ.

Но наиболее востребованной сеткой для кладки является именно металлическая. Данное изделие представляет собой переплетенные перпендикулярно металлические прутки диаметром 1,6-12 мм и размерами ячеек по 50×50, 100×100, 150×150, 200×200 мм. Конструктивный материал используется для упрочнения изделий из бетона и кирпича, придания стенам возводимого объекта хорошего внешнего вида и устойчивости к негативным воздействиям окружающей среды. Армирование кладочной сеткой повышает прочность строительного состава аналогично арматуре в бетонных конструкциях.

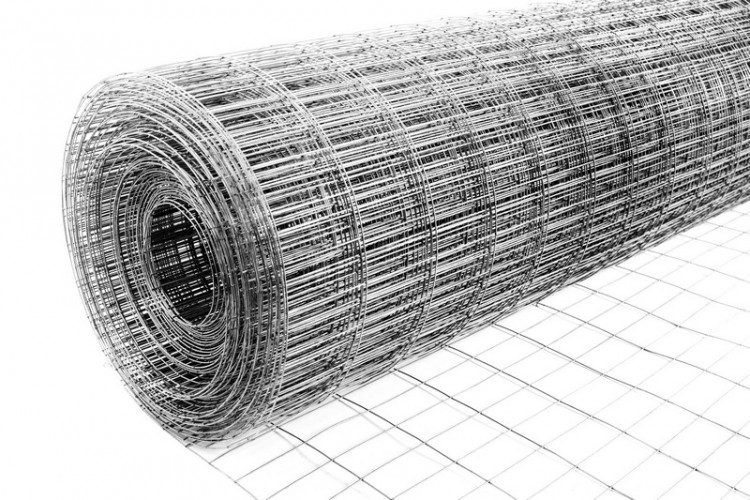

Металлическая сварная сетка для кладки в основном применяется при строительстве зданий любого назначения, при заливке фундамента и полов, во время проведения ремонтно-отделочных работ в домах для выравнивания поверхностей. Также кладочная сетка используется для возведения мощных ограждений, клеток и вольеров для животных, разделения сыпучего материала по фракциям.

Области применения металлической кладочной сетки

Своевременный ремонт позволяет произвести качественную реконструкцию старых построек. Армирование кладочной сеткой позволяет справиться с такими проблемами, как:

трещины в стенах,

Как правильно укладывать кладочную сетку? Этим вопросом всегда задаются начинающие строители. Из опыта профессиональных застройщиков — процесс монтажа достаточно прост и не требует особых навыков. Рассмотрим популярные строительные области применения.

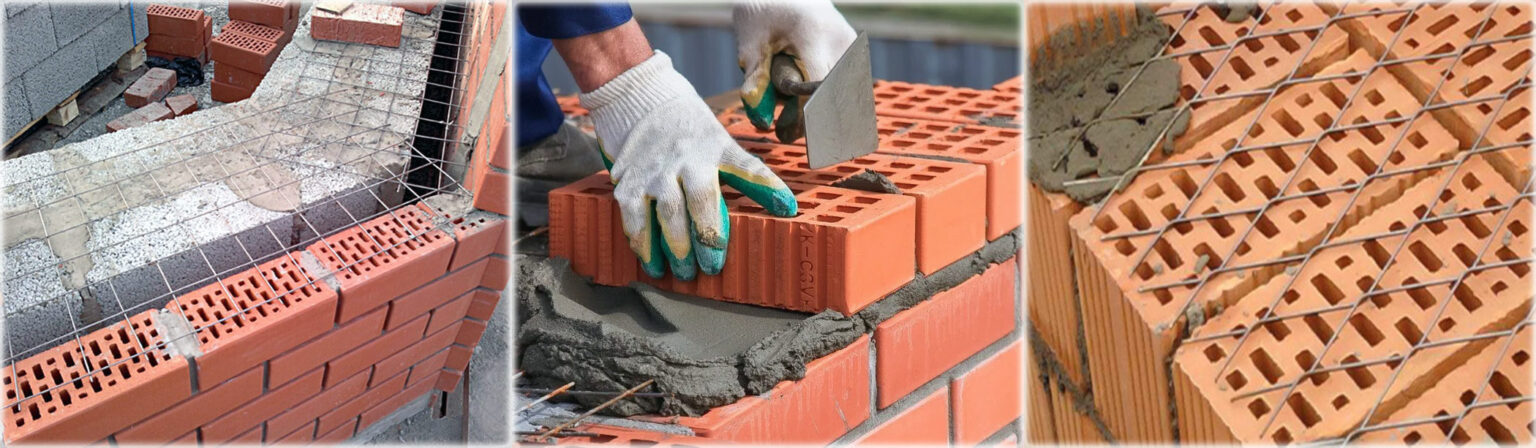

Кладочная сетка для кирпичной кладки. Металлическая сетка используется как армирующий материал для перевязки кирпичной стены в зданиях и заборах. Армирование кирпичной кладки выполняется через несколько рядов, а именно — монтируется изделие на каждом 4-5-ом ряду кирпича.

Армирование вентиляционных проемов. Обязательный монтаж кладочной сетки в стене с вентиляционным проемом между облицовочным кирпичом и основной стеной.

Возведение отмостки. Использование кладочной сетки с меньшим проемом ячеек и большим диаметром прутков позволяет существенно увеличить прочность отмостки зданий.

Армирование полов. Из-за того, что бетонные полы в процессе эксплуатации подвергаются высоким и низким температурам, в них возникают напряжения, приводящие к разрушению бетонного слоя. Армирование сеткой предупреждает появление трещин и увеличивает прочностные характеристики на длительный период.

Правила укрепления кладочной сеткой из металла

При строительном процессе следует придерживаться отдельных норм. Чтобы сооруженный объект как можно дольше радовал добротностью, нужно предварительно знать некоторые нюансы армирования, а именно: как рассчитать кладочную сетку и через сколько рядов ее укладывать.

Сетка в картах погружается в раствор полностью, особенно тщательно нужно контролировать края.

При возведении любых зданий необходимо использовать одинаковую по толщине арматуру.

Если используется сетка в рулонах, то она должна быть по ширине больше, чем края простенков. Нужно, чтобы края частей выступали на несколько миллиметров.

Крепить элементы между собой лучше всего сваркой или вязальной проволокой.

Правильный расчет материала

Во время строительства затрачивается огромное количество стройматериалов. Для экономии бюджета необходимо знать, как точно рассчитать кладочную сетку, составлять акт на расход арматуры и проведение работ. Это позволит избежать дополнительных затрат. Но нельзя экономить на армирующих материалах, так как некачественные аналоги могут привести к снижению срока эксплуатации конструкции и скорому разрушению построенного объекта.

Как было сказано выше, необходимо купить кладочную сетку одинаковую по всем показателям, начиная от толщины прутка и заканчивая типом материала. А обращаясь в нашу компанию «КПМ ТРЕЙД», вы получите продукцию, соответствующую ГОСТ, консультацию по имеющимся видам, рекомендации по применению именно для вашего объекта и существенную экономию для бюджета. Делайте выбор в пользу сварной кладочной сетки, — это гарантированная инвестиция в добротное сооружение!

Что такое кладочная сетка

В этой статье мы хотим рассказать о том, что такое кладочная сетка, а также о видах и типах данного материала и где именно и при каких работах она применяется и используется.

Первоначально дадим определение данному строительному материалу.

Кладочная сетка это особый вид материала, представляющий собой материал, изготовленный из прочной стальной проволоки путем сваривания прутков на равном расстоянии перпендикулярно друг к другу в два слоя. Нижний слой прутков расположен в одном направлении, а второй слой перпендикулярно, причем расстояния между проволокой одного слоя совпадает с расстоянием в другом.

Производят данный материал путем контактной электросварки на специальной поточной линии. При этом в качестве основного материала для сетки применяется холоднокатаная низкоуглеродистая арматурная проволока с профилем типа ВР-1. Это обусловлено тем, что с одной стороны материал достаточно дешевый по сравнению с аналогами из некоррозионных типа алюминия или оцинкованной стали, с другой стороны если материал находится в толще раствора или бетона, ржаветь она не будет.

Наиболее распространены следующие виды кладочных сеток:

– сетка кладочная 50х50х3 (ячейка 50 на 50 мм из стальной проволоки диаметром 3 мм, размер листов сетки 380х2000 см),

– сетка кладочная 50х50х4 (ячейка 50 на 50 мм из стальной проволоки диаметром 4 мм, размер листов сетки 380х2000 см),

– сетка кладочная 100х100х5. (ячейка 100 на 100 мм из стальной проволоки диаметром 5 мм, размер листов сетки 2000х3000 см).

Основное предназначение кладочных сеток это усиление стен, возводимых из небольших элементов: кирпичей или блоков, также подобный материал используют в процессе возведения монолитных стен из бетона, а также при отделочных работах. В последнем случае сетку закрепляют на стене, а сверху наносят слой штукатурного состава.

Таким образом, производится армирование слоя штукатурки. Но как следует из названия, кладочными данные сетки называют именно вследствие того, что с их помощью усиливают прочность кладки. Усиление производят в целях увеличения прочности кладки при воздействии на нее изгибающих сил, а также напряжений, которые направлены на разрыв кладки.

Сам материал стен в подобных случаях (кирпич, бетон, блоки) не может обеспечить достаточную прочность на разрыв или изгиб и быстро при таких нагрузках разрушается.

Дополнительным преимуществом кладочных сеток является то, что они обладают относительно небольшой толщиной – не более 10 мм, что позволяет полностью их утапливать в слой кладочного раствора не создавая дополнительных мостиков холода. Таким образом теплотехнические параметры стен практически не снижается.

Также стоит отметить то, что использование сеток позволяет снизить время работы, так как один вариант это укладывать их, закрывая достаточно большую площадь, а другое укладывать проволоку отдельно в пазы или штробы. Для того чтобы вырезать сетку по толщине стены достаточно воспользоваться обычной УШМ (болгаркой).

Прекрасно подходят кладочные сетки и для армирования цементно – песчаной стяжки. Благодаря армированию вы избавитесь от возможного возникновения растрескивания, даже если нет деформационных швов.

Применение кладочной сетки

Гарантировать долговечность и высокое качество постройки очень сложно, поэтому специалистам необходимо наблюдать за выполнением работ, причем на каждом этапе возведения конструкции. При строительстве все элементы проекта одинаково важны. Это правило касается как частного, так и масштабного строительства, от качества которого зависит безопасность его последующей эксплуатации, а также комфорт, то есть пригодность для заселения.

Что такое сетка для кладки

Сетка для кладки это вид металлической сетки, которая изготовлена путем соединения перпендикулярным свариванием из заготовленных проволок. Обычно диаметр проволоки составляет 3-5 мм.

Для того чтобы стены многоэтажного дома были гладкими, ровными, и были способны выдерживать самые разнообразные воздействия среды, при возведении кирпичных домов применяется кладочная сетка. Она призвана выполнять роль связующего и упрочняющего конструкцию материала.

Стоит отметить, что кладочная сетка используется не только при возведении стен. Нередко кладочная сетка применяется в качестве арматуры для повышения прочности изделий из бетонных составов.

Наряду с прочими типами сетки из металла, кладочная сетка используется при:

• Возведении мощных ограждений,
• Разделения сыпучих материалов,
• Создании клеток, ориентированных для больших зверей.

Помимо перечисленных выше сфер применения, сеть кладочная не редко необходима для качественной облицовки кафелем, а также для укрепления шахт и тому подобных конструкций. Применение сетки для кладки также актуально и для проведения работ по отделке внутренних помещений, в том числе, обычной штукатурки стен.

Транспортировка сетки для кадки осуществляется в листах, еще называемых картами. Размер листа и ячеек может варьироваться, в зависимости от типоразмера. В таком случае, появляется возможность выбора варианта, который наилучшим образом подходит для проведения определенных строительных работ.

Советы при покупке кладочной сетки

Использование сетки для кладки предполагает аккуратность и надежность ее креплений, которое обеспечивает должные свойства и качества всей системы. Во многом кладочная сетка помогает создать нужную разметку стен. Помимо прочего, сетка армирует конструкцию, придавая ей прочности.

Покупать кладочную сетку лучше на заказ. Если хотите получить ее немного дешевле, то рекомендуется найти еще несколько клиентов и заказать оптовую поставку, а привезенный товар разделить в соответствии с заказом. Как ни крути, но этот способ значительно сокращает затраты при массовом строительстве и не только. В любом магазине стройматериалов вы можно узнать все необходимое о правильном креплении кладочной сетки. Там же вам расскажут о имеющихся видах сетки для кладки, ее свойствах, области применения, и в соответствии с полученными данными, рекомендуется делать оптимальный для вас выбор.

Где используется кладочная сетка?

Есть такое понятие, как упрочнение конструкции. Так вот, использование кладочной сетки – это основа упрочнения практически любых строительных объектов. И использование данной сетки является необходимым, а также очень важным процессом обустройства качества, прочности и выносливости конструкций.

Безусловно, кладочная сетка является популярным материалом, поэтому, используя запрос: кладочная сетка Казань, вы достаточно быстро найдете предложения, которые устроят вас по цене и смогут порадовать отличными параметрами качества.

Что такое кладочная сетка?

В целом, среди многочисленных строительных материалов, которые активно применяются на текущий момент времени, именно кладочная сетка может считаться самым востребованным и популярным вариантом обустройства практически всех видов строений.

Данная сетка изготавливается на основании применения качественного металла. Используется специализированная технология точечной сварки, для соединения деталей сетки. Таким образом, образуется прочный и выносливый материал, который позволяет повышать уровень качества практически всех видов строений.

Процесс изготовления кладочной сетки

Весь процесс изначально основан на применении качественного оборудования. Сегодня используется оборудование с уникальной системой контроля, что позволяет получить поистине шикарные особенности качества создания материала.

В качестве сырья используют четко определенные сплавы металла, из которого изготавливается проволока. Проволока соединяется крестообразным способом посредством точечной сварки. Таким образом, процесс создания сетки достаточно простой, но в тоже время, чтобы получить качественный материал на выходе, нужно детально контролировать все процессы изготовления.

Особенности и предназначение сетки

В целом, сетка кладочная используется в качестве основного материала для активного укрепления строительных смесей и основного материала возведения строения. Таким образом, достигаются невероятно значительные параметры качества, а также целиком и полностью исключаются всевозможные дефекты, после высыхания строительной смеси.

Область применения кладочной сетки

Такой материал используется практически на всех этапах строительства. Например, возведение стен основано на применении уникальной технологии кирпичной кладки с использованием армирующих материалов. В данном случае, армирующим материалом выступает сетка, которая укладывается на определенных этапах возведения стены.

Кроме всего прочего, такой материал используется в качестве основного элемента укрепления штукатурки. Методика, основанная на применении сетки, позволяет получить качественное и долговечное покрытие. Так что, использование сетки в данном случае в полной мере оправдывается.

Если вы желаете сделать все возможное, чтобы фундамент вашего здания приобрел уникальные параметры выносливости и надежности, то в данном случае вам также следует внимательно оценить перспективы применения сетки.

В целом, сетка арматурная способствует упрочнению фундамента и делает его устойчивым перед многими аспектами негативных воздействий. Становится, очевидно, что такой фундамент в действительности способен стать надежной основой вашего строительства.

При облицовке стен, необходимость в использовании армирующего материала проявляется очень значительная. И тут вам поможет металлическая сетка, которая способствует созданию качественного, прочного, долговечного и доступного покрытия.

Originally published at на сайте Ремезовы.Ру. You can comment here or there.

Какую кладочную сетку лучше применять для кирпичной кладки?

Кирпичная кладка применялась еще первобытным человеком. Результаты исследований археологов свидетельствуют, что кладку из кирпича использовали еще в глубокой древности. Можно смело сказать, что в эпоху неолита уже использовались «технологии», весьма напоминающие современную кирпичную кладку. Знаменитые Египетские пирамиды также возведены по принципу кирпичной кладки.

Сегодня технологии ушли далеко вперед, и инженерная мысль достигла неимоверных высот. Веками кирпичная кладка становилась все более совершенной, и сегодня существуют технологии, которые способны сделать кирпичные конструкции прочными и долговечными. В частности, технологии армирования кирпичной кладки широко применяются в строительстве конструкций любой сложности.

Кладочная сетка для кирпича успешно применяется:

• в индивидуальном строительстве,
• в промышленном строительстве,
• при возведении несущих конструкций (высотные дома и малоэтажные конструкции),
• для возведения перегородок различного назначения,
• при возведении столбов и заборов и т.д.

Если у вас возникла необходимость купить кладочную сетку для кирпича, то вы, возможно, столкнулись с проблемой выбора необходимого материала. Действительно, в оптово-розничной сети подобные металлоконструкции представлены в широчайшем ассортименте, и сделать правильный выбор – порой совсем непростая задача.

Прежде чем купить кладочную сетку рекомендуем внимательно ознакомится с маркировкой, которая должны быть на каждом рулоне. Этот ничем не примечательный кусок бумаги содержит наиболее важную для покупателя информацию. Зная некоторые тонкости, Вы сможете выбрать именно ту продукцию, которая Вам необходима.

На что стоит обратить особое внимание, и какие показатели определяют качество кладочной сетки? Прежде всего, это масса рулона. Сравните этот показатель на нескольких образцах, которые Вам предложит продавец.

Вес, в данном случае,, является наиболее значимым критерием качества, и чем он больше – тем качество сетки выше.

Далее следует обратить внимание на диаметр проволоки, из которой изготовлена кладочная сетка для кирпича. Некоторые производители идут на небольшую хитрость и относят сетку с диаметром арматуры менее чем 3 миллиметра к кладочным сеткам. Это один из способов ввести покупателя в заблуждение. Согласно государственным стандартам качества, кладочной сеткой может называться только изделие, изготовленное из проволоки диаметром не менее 3-х мм.

Маркировка несет много другой полезной информации:

• размер ячеек,
• длина и ширина рулона,
• информация о способе производства и т.д.

Если на рулоне написано «Сетка сварная 50х5х3 (1,5х45)», то эта маркировка указывает на способ производства (сварная кладочная сетка для кирпича), номинальный размер ячейки (50х50), диаметр проволоки из которой изделие изготовлено (3мм), а также ширина рулона (1,5 м) и его длина (45 м). Также могут быть указаны производителем способ термической обработки и уровень антикоррозионной защиты.

Если арматура оцинкована, то производитель должен указать на маркировке толщину слоя цинка, который нанесен на данное изделие. Часто случается так, что арматура оцинкована, но слой цинка ничтожно мал, а продавец выдает изделие за дорогостоящую и качественную продукцию с хорошей оцинковкой.

Не позволяйте себя обмануть! Кладочная сетка должна быть тяжелой, выполненной из высококачественных материалов, снабжена антикоррозийным защитным слоем и соответствовать требованиям ГОСТа. Используйте только качественные материалы — это дает определенные гарантии того, что те конструкции которые вы возводите прослужат вам долгие годы.

Купить качественную кладочную сетку для кирпича вы можете заказав ее с нашего сайта в режиме он-лайн. Мы дорожим своей репутацией, а потому поставляем только продукцию самого высокого качества.

Кладочная сетка для кирпича

Содержание

• Что представляет собой кладочная сетка для кирпича
• Что дает использование кладочной сетки
  • Случаи обязательного использования кладочной сетки
  • Способы укладки сетки
• Заключение

Возведение стен из кирпича и камня до сих пор остается наиболее сложным и трудоемким видом работ в строительстве зданий. От каменщика и мастера требуется не только обеспечить правильную геометрию кладки, но и обеспечить правильное усиление стен с помощью различных вспомогательных технологических приемов. Одним из таких приемов является использование кладочных сеток для кирпичной кладки.

Что представляет собой кладочная сетка для кирпича

В зависимости от используемых марок кирпича и кладочного раствора, для усиления стены, перевязки и предотвращения ползучести раствора могут применяться кладочные сетки в виде полотнищ и лент, отличающиеся материалом и исполнением:

• Стальные кладочные сетки из холоднокатаной низколегированной или углеродистой арматурной стали Ст3Кп и ее аналогов, ГОСТ5781-82, классом А1(А240)-А3(А400), для особых видов армирования используют сетки из стали 30Х2Г2Т, 22Х2Г2АЮ;
• Термоупрочненные сеточные материалы, из проволоки и арматуры класса с полимерным и цинковым покрытием. Особо прочные сетчатые листы и полотна из углеродистой стали выполняются с накаткой на поверхности проволоки особого рельефа, усиливающего сцепление с кладочным раствором;
• Композитные сетки на основе стекловолокна и эпоксидного или полиэфирного связующего. Такие сетки широко используют для усиления кладочных растворов и рядов из газобетона, пеноблока.

За счет более высокого модуля упругости и прочности сетка из стекловолокна получается намного тоньше и легче, при этом высокая коррозионная стойкость композитного материала позволяет работать с практически любыми марками кладочного раствора.

Важно! В отличие от стальной прутковой арматуры, качество армирования рядов кладочной сеткой в значительной степени зависит от квалификации каменщика, его умения связывать отдельные сегменты и ленты в одно полотно, и способ, которым он клал сетку в раствор.

Диаметр проволоки, используемой для изготовления кладочных сеток, колеблется от 3 до 6 мм, размер окна может составлять от 25 до 75 мм.

Что дает использование кладочной сетки

Использование кладочной сетки для усиления стен зачастую является вынужденной мерой, направленной на усиление механической прочности и жесткости кладки в тех случаях, когда увеличить прочность другими способами невозможно. Главным препятствием широкого использования кладочных сеток является увеличение стоимости возведения здания и зависимость получаемого эффекта усиления от квалификации каменщика.

Случаи обязательного использования кладочной сетки

Кладочную сетку при возведении построек из кирпича обязательно используют в следующих ситуациях:

1. При возведении двух стен из кирпича или камня с различными механическими характеристиками, усадкой и ползучестью кладочного раствора. Например, выкладываемые стены из шлакоблока параллельно и одновременно облицовывают клинкерным или керамическим кирпичом;
2. В условиях использования кирпича или камня с относительно слабыми характеристиками жесткости и прочности. Например, при выкладке зданий из газобетона или арболита использование кладочной сетки является единственным способом, позволяющим сохранить правильную геометрию коробки;
3. При возведении тяжелых и широких стен высотных зданий, толщиной кладочного ряда в два и более кирпича. В таких условиях из-за огромного давления раствор может выдавливаться в вертикальные и горизонтальные пустоты, что существенно снижает прочность стены и может привести к искажению геометрии поверхности;
4. Если строительство выполняется из облегченного блока с большим количеством пустот. В этом случае проволока позволяет предупредить уход бетонного раствора в толщу кирпича;
5. При возведении зданий из кирпича в условиях низких температур, когда скорость схватывания и набора прочности раствором крайне низкая, а темпы возведения стен достаточно высокие.

В каждом конкретном случае решение об использовании армирования, его размеры, и через сколько рядов кирпича требуется класть кладочную сетку, принимается мастером участка. В своде правил № 15.13330.2012 оговорено кладочную сетку рекомендуется использовать не реже чем через каждые пять рядов. Для малоэтажного строительства чаще всего армирование выполняется через три ряда кирпичей.

Поставляется армирующий сеточный материал в бухтах или в виде готовых лент или листов, нарезанных под размер толщины стены. Полоски сетки из арматурного прутка до 6 мм предварительно выкатывают на ровной площадке, чтобы снять изгибающие деформации и получить ровный горизонтальный лист. Полотно из более толстой арматуры, толщиной 6-8 мм, нарезают листами и полотнищами еще на участке подготовки производства и привозят к месту использования в готовом виде.

Чтобы облегчить работу с сеточным полотном и исключить пересортицу, разные по прочности и толщине арматуры маркируют красками специальных расцветок.

Способы укладки сетки

Особенно часто используется армирование цокольной части стен здания и верхних рядов коробки. При обустройстве армирующего пояса уложенную сетку между рядами кирпича можно связывать с сеточным полотном, уложенным на вертикальной поверхности. Для армирования кладки небольших зданий, домашних построек применяют армирующую сетку с размером ячейки в 25-30 мм и толщиной арматуры до 4 мм. Лучше всего подходит мягкая низкоуглеродистая сталь с оцинкованной поверхностью.

Толщина выкладываемого на кирпичный ряд раствора редко превышает 15 мм, поэтому до укладки сеточного армирующего полотна или ленты материал предварительно раскладывают на стенке, для того чтобы определить степень прилегания к камню, при необходимости подгибают и выравнивают. Если этого не сделать, после выкладки раствора проволока может «вынырнуть» из цементного связующего, и часть арматуры окажется несвязанной бетоном.

При выборе сетки важно правильно учесть размер ячейки полотна, чтобы по бокам не получались обрезки поперечных проволок длиннее 5-7 мм. При обрезании армирующего материала ширину ленты принимают меньше толщины стены на 5-10 мм. Делается это для того, чтобы металл полностью закрывался кладочным раствором и был защищен от дождевой воды.

Заключение

Кроме армирования кирпичных кладок, материал с успехом используется для армирования бетонных стяжек и полов, площадок и многих других бетонных поверхностей небольшой толщины. Зачастую мелкоячеистые полотна используются вместо штукатурных для укрепления и выравнивания бетонных панелей. В отдельных случаях сетчатое полотно применяется для изготовления тонких бетонных и кирпичных заборов.

• Состав и пропорции раствора для кладки кирпича

• Как сделать цветной раствор для кирпича

• Размер и вес белого силикатного кирпича

• Кирпич облицовочный силикатный

инструкция по применению.

Особенности использования кладочной сетки для кирпичаИнформационный строительный сайт |

В наши дни ассортимент строительных материалов позволяет создавать самые разнообразные строения и элементы интерьера. В это же время не стоит забывать о безопасности строительных конструкций, так как это основной параметр, применяющийся к большинству сооружений. Для повышения надежности и долговечности зданий часто применяется кладочная сетка. Это относительно недавний прием, существенно увеличивающий срок эксплуатации возведенного сооружения. Также металлическая сетка пригодится в тех случаях, когда кирпич имеет не самое высокое качество.

Содержание

• Производство металлической сетки для кирпича
• Применение металлической сетки для кирпича
• Использование металлической сетки для кирпича

В течение долгих лет металлическая сетка применяется для создания бетонных заборов. Именно благодаря металлическому материалу подобные сооружения не трескаются и не разваливаются при небольших повреждениях. Принцип применения металлической сетки при возведении кирпичного дома примерно тот же. Низкокачественный кирпич уже через несколько лет начнет обваливаться. Чтобы этого не допустить, люди покрывают поверхности стен цементом или облицовкой. Очевидно, что это серьезные финансовые траты, а через некоторое время низкокачественный строительный материал снова даст о себе знать.

Производство металлической сетки для кирпича

Интересно то, что кладочная сетка для кирпича производится небольшими предприятиями, имеющими в своем распоряжении небольшой станок. Данное оборудование используется исключительно для контактной сварки металлических элементов. В производстве применяется проволока небольшого диаметра – 3-5 мм. Также можно найти сетку из низкоуглеродистой проволоки, диаметр которой составляет не более 6 мм.

Себестоимость производства металлической сетки для кирпича относительно низкая. В крупнобюджетных строительных проектах данный продукт применяется практически всегда.

При покупке стоит обращать внимание на то, что лучше всего делать выбор в пользу армированной сетки, которая не намного дороже обычной. В это же время армированному материалу не страшны большие нагрузки, которые могут возникать при эксплуатации жилища.

Применение металлической сетки для кирпича

Несмотря на то, что металлическая сетка чаще всего используется именно во время кладки кирпича, данный материал также можно задействовать и в других случаях. В пределах жилища металлический продукт используется при кладке плиточного пола или стен. После таких мероприятий плитка будет надежно держаться в течение долгих лет, даже если цементный раствор имел не самое высокое качество.

При возведении зданий металлическую сетку используют для укрепления фундамента. Кроме того, эта продукция является идеальным вариантом для армирования бетона.

Из этого можно сделать вывод, что металлическая сетка применяется везде, где используется бетон, цементная смесь или другой строительный материал, нуждающийся в укреплении. Чаще всего речь идет о применении сетки в процессе возведения крупных зданий и других массивных конструкций.

Также можно встретить арматурную сетку. Крупный диаметр металлической основы позволяет использовать данный продукт в процессе строительства многоэтажных домов и прочих строений, которые нуждаются в обеспечении высокой надежности. В некоторых случаях, особенно при возведении фундаментов, применяется несколько слоев таких арматурных сеток. В результате конструкция сохраняет свои начальные свойства в течение многих десятков лет.

Использование металлической сетки для кирпича

Во время кладки кирпича металлическая сетка может использоваться в разнообразных случаях. Чаще всего данный материал кладут между уровнями кирпичной кладки. Чтобы строение отличалось высокой прочностью, слой цементного раствора должен полностью скрывать сетку. Сам материал следует использовать таким образом, чтобы металлическая проволока не торчала из слоя застывшего раствора. Позже это может привести к образованию трещин, и тогда уже никакие строительные работы не смогут помочь вернуть нужную прочность возведенной стены.

Кроме того, необходимо следить за тем, чтобы сетка была ровной. Любые искривления через некоторое время могут вызвать деформацию кладочного слоя. Если же после покупки сетка оказалась немного кривой, можно использовать молоток или плоскогубцы, чтобы выровнять проблемные участки продукции.

Чем тоньше металлическая сетка, тем она больше подвержена процессу коррозии. Очевидно, что лучше приобрести продукцию, которая уже покрыта антикоррозионным слоем. По цене она не очень сильно отличается от обычной сетки. Если же такого материала попросту нет в продаже, нанести антикоррозионный слой можно и на обычную сетку. На сегодняшний день в строительных магазинах присутствует множество антикоррозионных смесей. Нанести их на сетку можно при помощи кисточки. В данном процессе нужно проявить максимальную внимательность, так как места, на которых будет отсутствовать защитное покрытие, вскоре могут покрыться ржавчиной.

При использовании сетки важно обратить внимание на размеры ячеек. Самыми популярными сейчас являются следующие габариты: 50х50, 100х100, 150х150, а также 200х200 мм. Очевидно, что материал с самыми небольшими ячейками обеспечивает высочайшую прочность возводимой конструкции. Сетку с крупными ячейками лучше всего использовать в тех случаях, если стены жилища имеют большую толщину. Также крупногабаритную сетку применяют для создания бетонных поверхностей и фундаментов.

При покупке кладочной сетки важно ознакомиться с документацией производителя. Качественная сетка, как минимум, должна соответствовать ГОСТ 23279 85, либо более современным стандартам. Только в этом случае появляется уверенность в том, что строительная конструкция прослужит много лет. Иногда в состав защитного покрытия сетки производители могут добавлять совершенно новые соединения, которые лучшим образом влияют на долговечность строения. Перед подобными покупками лучше всего ознакомиться с отзывами о производителе.

Все о кладочной сетке, применение, производство, особенности

Доброе время суток, друзья! Сегодня я расскажу о сварных и кладочных сетках, которые активно использую при выполнении практически любых заказов. Строительные, ремонтные, отделочные работы не обходятся без применения материалов, выполненных из стальной проволоки или арматуры. На рынке Восточной Сибири кладочную и сварную сетку предлагает большое количество производителей. Для себя я давно определил несколько поставщиков, с которыми работаю и остаюсь доволен качеством продукции. Мое мнение сугубо личное и, возможно, не совсем правильное. Если в чем-то ошибаюсь, сильно не ругайте.

Особенности арматурной и кладочной сетки

Если не сильно углубляться в технологию изготовления подобной продукции, процесс производства со стороны выглядит достаточно простым. Стальные прутья одинаковой формы и диаметра укладываются перпендикулярно друг другу и свариваются на современном оборудовании. Размер ячейки, толщина металла, наличие защитного покрытия определяют марку материала. В принципе, я и сам делал сетку из прутков. Но проще и дешевле купить готовую решетку и не тратить личное время на такую работу

На мой взгляд, основанный на многолетнем использовании сварной и кладочной сетки, характеристиками, определяющими выбор продукции, являются:

• размеры материала, который чаще всего предлагается в листах, реже в рулонах;
• габариты ячейки. Для кладочной сетки стандартными размерами являются 50х50 мм. Для арматурной сетки подходящими для большинства работ являются 50х50, 100х100, 150х150 мм и другие размеры;
• толщина используемого в производстве металла. Чем выше данный показатель, тем большие нагрузки на растяжение, изгиб, кручение способна выдержать арматура;
• сетка оцинкованная или с другими видами покрытия стоит дороже, при этом обладает коррозионной стойкостью.

При выборе сетки я внимательно изучаю техническое задание, выполняю необходимые расчеты и приобретаю подходящий по требованиям материал. Важно, чтобы кладочная или сварная сетки соответствовали требованиям ГОСТ и других нормативных документов по характеристикам. Пару раз я не обращал должного внимания на такие параметры. Приходилось извиняться за качество кладки и компенсировать клиенту затраты. Короче говоря, потратил я при таком подходе больше, чем заработал.

Где я использовал сварные и кладочные сетки

При строительстве в Восточной Сибири материал является одним из обязательных для выполнения различных работ. Могу на своем опыте сказать, что за счет применения арматурной и кладочной сетки мне удавалось существенно поднять прочность и долговечность конструкций. Я пользовался арматурой с покрытием и без него при выполнении целого ряда работ:

• кладочная сетка идеально подходит для оштукатуривания жилых и коммерческих помещений, монтируется на стену как изнутри, так и снаружи;
• если мне требуется залить фундамент, выполнить стяжку пола, смонтировать перекрытие, я использую сварную сетку или изготавливают арматурный каркас с нужным размером ячейки из стальных прутков;
• при строительстве жилых домов, коттеджей, коммерческих объектов из кирпича и блоков, возведении заборов, использование кладочной сетки обязательно для придания конструкциям прочности;
• если мне заказывают работы по обустройству территории, прокладке дорожек и тротуаров, для армирования я также использую стальную сетку.

Если сравнивать готовую сетку и прутковую арматуру, первый вариант лично мне нравится больше. Сварная и кладочная сетка обходятся немного дороже, чем приобретение стальных прутков, при этом связка и сваривание между собой отдельных элементов не требуется. Хотя, если захотите немного выиграть по деньгам, дерзайте. Думаю, результат будет неплохим.

Почему я постоянно пользуются различными видами металлической сетки

Как я уже неоднократно упоминал, практически любые строительные и отделочные работы в Восточной Сибири требуют армирования. В противном случае на стенах, фундаменте, тротуарах могут появиться трещины вследствие вспучивания грунта, воздействия подземных вод. Штукатурка со стен может осыпаться. Чтобы избежать подобных негативных моментов, я пользуюсь стальной сеткой. К преимуществам материала я отношу:

• высокая прочность и надежность. Геометрия ячеек сохраняется при больших механических нагрузках. Устойчивость на растяжение, деформацию, изгиб, кручение – основные плюсы материала;
• стальные прутки и проволока обладают высокими показателями адгезии практически с любыми растворами, в том числе бетоном;
• материал полностью соответствует экологическим нормам и требованиям, производится по ГОСТ и другим стандартам;
• очень часто я выбираю сетку с покрытием из цинка, устойчивую к воздействию влаги, сырости, перепадам температуры, коррозии, окислению.

Что еще рассказать. У сварной и кладочной сетки есть и другие плюсы. Заострять внимания я на них не буду. Если интересно, пишите в комментариях. Расскажу обо всех особенностях материала и приведу примеры из своего опыта.

В качестве заключения еще раз остановлюсь на необходимости использования кладочной и сварной сетки, в крайнем случае, самостоятельно изготовленных решеток из прутьев, для армирования любых строительных конструкций. Без этого через несколько лет и даже месяцев дом, забор, тротуар дадут трещины, потребуют дорогостоящего ремонта или полной переделки.

Если вам понравилась статья, оставляйте отзывы и пишите комментарии. Постараюсь подробно ответить на каждый вопрос. Также следите за новостями раздела. Я обязуюсь и далее публиковать полезные и интересные материалы по теме строительства в Восточной Сибири.

Рекомендованые товары

• Арматура

• Круг

• Электроды

• Сетка сварная (кладочная)

• Сетка стеклопластиковая

Руководство по армированию кирпича

: лестница или сетка? — Центр знаний

06. 08.2021

Правильное армирование имеет решающее значение для любой каменной конструкции. Доступно множество вариантов, но наиболее распространенными являются лестницы или сетка.

Но в чем разница между кирпичной лестницей и альтернативной сеткой ? Здесь мы рассмотрим каждый вариант и обсудим, что может потребоваться для вашей работы.

Почему важно армирование каменной кладки?

Кирпичи — невероятно полезный строительный материал. Неудивительно, что они все еще используются спустя сотни лет!

В то время как кирпичи сильны как отдельные части, когда они сложены вместе как часть более крупных и тяжелых конструкций, их прочность начинает уменьшаться.

Каменная кладка — это ремесло, которое инженеры оттачивали сотни лет. В рамках этого люди придумали способы укрепления стен, чтобы обеспечить необходимую прочность и безопасность.

Методы армирования кирпича

Существует множество различных способов укрепления кирпичных стен, но наиболее распространенным является включение в конструкцию металлического каркаса, часто из оцинкованной или нержавеющей стали.

Добавляя металл к кирпичу, каменная кладка сохраняет свою естественную прочность на сжатие, а также извлекает выгоду из способности стали защищать от изменения силы таких факторов, как ветер.

Обычной формой армирования кладки для больших зданий являются вертикальные стальные стержни, которые вставляются внутрь стены. Тем не менее, многие сборки также будут включать один из них:

• Армирующая лестница для каменной кладки
• Армирующая сетка для кладки

Какой из них вам требуется для вашей постройки, должен быть указан архитектором или инженером-строителем. Ниже мы рассмотрим эти два распространенных метода подкрепления и то, что они дают.

Арматура кирпичной лестницы

Арматура кирпичной лестницы представляет собой два длинных уплощенных стальных стержня (обычно из нержавеющей или оцинкованной стали), соединенных на ступенях более тонкими стержнями, создавая эффект лестницы. Этот тип иногда называют армированием кладки лестничного типа.

Лестницы имеют такой размер, чтобы поместиться на глубину кирпича, поэтому после завершения строительства лестница прячется в готовой кладке.

Когда использовать кирпичную арматурную лестницу

Подавляющее большинство каменных конструкций требуют усиления из-за высоты стен и потенциального воздействия таких факторов, как ветер с течением времени.

Армирующие лестницы из кирпича особенно рекомендуются для обеспечения прочности вокруг отверстий в кирпичной кладке, которые могут вызвать ослабление, например над и под окнами и дверями. Здесь армирующие лестницы помогают предотвратить растрескивание кладки.

Как использовать лестницу для армирования каменной кладки

• На внешнем листе полой стены можно использовать только лестницы из нержавеющей стали.
• Арматурные лестницы размещаются над кирпичом, образуя часть ряда после добавления раствора.
• Лестницы следует использовать на расстоянии не более 300 мм от центра. Для стандартных стен это обычно означает каждый ряд.
• Арматурные лестницы можно разрезать и согнуть на месте для выполнения углов.

Арматурная сетка для кирпичной кладки

Арматурная сетка представляет собой плоское изделие из нержавеющей или оцинкованной стали. В отличие от лестниц, сетка представляет собой решетчатое пересечение тонких стальных проволок, образующих сетку.

Размер сетки такой же, как у лестницы, но разной ширины в зависимости от рассматриваемой стены.

Когда использовать сетку для армирования кирпича

Сетка для армирования кирпича рекомендуется для многих из тех же мест, что и лестницы.

Армирующая сетка используется для защиты от растрескивания в слабых местах, например, над и под стенными проемами, образованными окнами и дверями. Это также обеспечивает дополнительную прочность против растягивающих напряжений, которые могут возникнуть в кирпичной кладке.

Как использовать армирующую сетку для кирпича

• Сетку из оцинкованной стали нельзя использовать на наружных стеновых створках. Здесь следует использовать нержавеющую сталь.
• Сетка расположена в стыках кровати.
• Для большей части армирования сетку можно укладывать через каждые три ряда.
• Сетка должна обеспечивать закрытие внешних поверхностей минимум на 25 мм.
• При соединении двух отрезков необходимо обеспечить нахлест не менее 75 мм.

Прочие виды армирования каменной кладки

Часто кирпичные лестницы или сетки используются в сочетании с различными другими методами армирования кладки, чтобы обеспечить максимальную надежность и долговечность конечной конструкции.

Кирпичные и пустотелые стяжки являются очень распространенной частью каменной кладки, и их можно использовать вместе с лестницами или сетками. Вертикальные стальные стержни также можно использовать для особо сложных конструкций — они часто используются в сочетании с лестницами, в которых есть зазоры, через которые проходят стержни.

Какая арматура для кирпича мне нужна?

Требуется ли для вашей работы арматурная лестница или сетка, должен определить архитектор или инженер-строитель.

Иногда предпочтение отдается лестницам из-за их формы, которая позволяет вставлять дополнительную арматуру кладки, например, вертикальные стержни. LABC Warranty также рекомендует использовать лестницы поверх сетки для проемов шириной более 1,5 м, например над и под большими окнами.

Однако оба продукта выполняют схожие функции, поэтому во многих случаях можно использовать любой из них. Как упоминалось ранее, архитектор или инженер-строитель должны указать, что требуется.

Мы надеемся, что это руководство поможет пролить немного света на споры о лестницах и сетках. Помните, независимо от того, что вам нужно для вашей следующей работы, вы найдете это по непревзойденным ценам здесь, в Fastbuild!

Сетка для армирования блоков Предотвращает или уменьшает растрескивание стен

Сетка для армирования блоков , также известная как кладочная сетка, представляет собой мелкую сетку, специально разработанную для бетонных конструкций. Он обладает высокой прочностью на растяжение и хорошей прочностью, что позволяет сгибать его без повреждений. Он широко используется в армировании кирпичной и каменной кладки для предотвращения или уменьшения растрескивания. Это отличный строительный вспомогательный материал.

Категория

Наша блочная армирующая сетка делится на блочную арматурную сетку и блочную арматурную спиральную сетку по технологии производства.

Арматура блока

Арматура блока представляет собой панель из сварной проволочной сетки для использования в железобетоне. Он состоит из двух или более продольных проволок (основных проволок), соединенных поперечными проволоками (уточных проволок), образуя конфигурацию лестницы или фермы. В результате его можно разделить на армирование лестничной сетки и армирование ферменной сеткой.

Армирующая сетка лестничная

Арматурная сетка лестничная представляет собой разновидность сварной сетки, состоящей из нескольких параллельных продольных проволок (боковых проволок), сваренных заподлицо с перпендикулярными поперечными проволоками и создающих вид лестницы. Обычно он сочетает в себе блочную конструкцию, закрепленную бетоном или кирпичом, для повышения эластичности и производительности каменной кладки вертикальных стеновых работ при различных нагрузках.

Рекомендуется для многолучевых стен с полостями или незаполненными манжетными швами, так как позволяет двум шпангоутам двигаться независимо друг от друга, но при этом передает внеплоскостные нагрузки от наружной кладки на внутреннюю каменную стену. Поперечная проволока в центре должна использоваться для строительства железобетонной кладки, чтобы поперечная проволока не попадала в основные пространства, тем самым предотвращая их вмешательство в размещение вертикальной арматуры и цементного раствора.

Армирующая сетка фермы

Армирующая сетка фермы представляет собой разновидность сварной проволочной сетки, состоящей из продольных проволок, приваренных к непрерывной диагональной поперечной проволоке и образующих конструкцию фермы. Обычно он сочетает в себе блочную конструкцию, закрепленную бетоном или кирпичом, для повышения эластичности и производительности каменной кладки вертикальных стеновых работ при различных нагрузках. Рекомендуется для одинарных стен из бетонной кладки, так как диагональные поперечные проволоки могут мешать размещению вертикальной арматурной стали и цементного раствора. Эта структурная единица допускает непрерывную деформацию вдоль каждого продольного стержня для превосходного сцепления.

Сетка рулонная арматурная блочная

Сетка рулонная арматурная блочная

Сетка рулонная арматурная блочная изготавливается путем штамповки и растяжения тонкого оцинкованного стального листа или листа из нержавеющей стали. Как правило, он обладает высокой прочностью на растяжение и отличной устойчивостью к изменениям давления и температуры. Кроме того, он может идеально встраиваться в слой раствора, обеспечивая дополнительную прочность и стабильность, помогая противостоять растягивающим напряжениям в местах оседания.

В основном используется в кирпичных и каменных конструкциях для предотвращения растрескивания и укрепления. Как правило, это предусмотрено в областях, где концентрируются высокие нагрузки, чтобы рассеять эти нагрузки в области с низкими нагрузками.

Таблица 3: Спецификация блочной армирующей рулонной сетки

Артикул	Ширина рулона (мм)	Длина (м)	Толщина (мм)	Материал
КМГС100	100	100/150/200/300	0,35	Оцинкованная сталь
КМГС150	150	100/150/200/300		Оцинкованная сталь
КМГС200	200	100/150/200/300		Оцинкованная сталь
CMSS100	100	100/150/200/300		Нержавеющая сталь
CMSS150	150	100/150/200/300		Нержавеющая сталь
CMSS200	200	100/150/200/300		Нержавеющая сталь
Примечания Другие спецификации доступны по запросу.

Производство и контроль

Производство блочной арматуры

Производство блочной арматурной сетки

Проверка блочной арматурной сетки

Применение

Применение для армирования лестничной сетки

Применение для армирования ферменной сетки

Применение сетки для армирования блоков

Упаковка и отгрузка

Упаковка деревянных поддонов

Картонная упаковка

Погрузка и отгрузка Сетка

В связи с разработкой и применением новых стеновых материалов и управлением энергопотреблением в настоящее время важное значение имеют энергосбережение и защита земельных ресурсов. Новый материал, бетонная пустотелая кладка, имеет много преимуществ для архитектуры, но также приносит новые проблемы, трещины в стенах. Сварная гипсовая стальная сетка и просечно-вытяжной лист являются хорошим выбором для предотвращения трещин.

Трещины на стене

1. Вертикальные трещины находятся под окном и обычно посередине окна. Трещины обычно идут от окна до корня стены.
2. Трещины, возникающие из-за мороза, обычно находятся в местах, где сильно тает снег и лед. Трещины вертикальные.
3. Трещин на солнечной стороне больше, чем трещин на теневой стороне. Трещины возникают на разделительной линии стены.
4. Горизонтальные трещины на крыше и на расстоянии 500 мм от панели дома. Обе стороны внешней стены и интерьер трещины.

Сварная гипсовая стальная сетка предназначена для укрепления стены и предотвращения образования трещин.

Причины

1. Температурный эффект.

   Эта проблема обычно возникает на севере, где очень холодно. Низкая температура может вызвать небольшие трещины в кладке. Излучение солнца на стене различно, потому что положение стены и здания различно. Летом жарко и температура поверхности стены на 30 ℃ выше, чем стены. Деформация теплового расширения поверхности стены отличается от деформации стены. Деформация теплового расширения поверхности стены более очевидна, чем сама стена. Это вызывает горизонтальную тягу к стене, а затем вызывает трещины в стене. Когда холодно. Стена может сжаться из-за низкой температуры, а также вызвать горизонтальную тягу к стене. Но стена в тени не трескалась.

2. Материальный эффект.

   Бетонная пустотелая кладка воздействует на материал. Объем изменяется во времени, и это изменение будет стабильным через несколько месяцев. Это вызовет трещины, когда мы будем штукатурить во время. Это может вызвать проблемы с качеством конструкции.

Характеристика кладки

1. Шовный материал — шлакоцемент. Если консервация не будет достаточно хорошей, кладка сильно усядется. Поэтому поливать кладку и поддерживать ее во влажном состоянии необходимо.
2. Не сжиматься одновременно. Основным материалом для бетонной кладки является цементный материал. При выдержке в течение 28 дней усадка становится стабильной. Но окончательная усадка составляет около 60%. Оставшиеся 40% усадки вызовут трещины, когда кладка будет построена на стене.
3. Высокое содержание влаги. Кирпичная кладка со слишком мутной водой уменьшит ее влажность и вызовет трещины. Единица усадки составляет 6,0–7,0 м, а усадка составит 0,002 мм/м, поэтому на стене появятся трещины.

Меры против растрескивания

• Очистите кладку.

  Соединение между раствором и кладкой не является прочным, если поверхность кладки грязная. Это вызовет трещины, поэтому мы должны очистить лишний раствор и содержать кладку в чистоте.

• Установите стальную сетку.

  Используем стальную сетку из проволоки диаметром 6,5 мм и устанавливаем на кладку. Сетка из оцинкованного железа используется для крепления стальной сетки.

  Установите стальную сетку в соответствии с проектным чертежом.

• Установите просечно-вытяжной лист.

  Размер отверстия сетки менее 2 см. Уложите просечно-вытяжной лист на пустотелую кладку и просечно-вытяжной лист набивают на 6–7 мм с помощью навинчивающейся крышки. Сетка из оцинкованного железа 30 мм × 30 мм в качестве перегородки надевается на боковой просечно-вытяжной лист. Сетка из оцинкованного железа крепится цементным гвоздем. Расстояние между гвоздями 300 мм. Чтобы предотвратить ржавчину, мы выбираем оцинкованный просечно-вытяжной лист.

  Для армирования стены оцинкованным просечно-вытяжным листом.

• Отрегулируйте просечно-вытяжной лист.

  Мы можем добавить фиксированные точки, чтобы сохранить стабильность расширенного металла после установки расширенного металла. Соединение просечно-вытяжного листа со стальной сеткой фиксируется анкерной линией. Пряжку следует ударить по стене молотком, чтобы предотвратить ржавчину.

• Штукатурка из конопляной извести.

  Осмотрите описанный выше процесс и нанесите пеньковую известь на стену. Конопляная известь должна быть полностью диспергирована, когда мы смешиваем конопляную известь и цемент. Концентрация конопляного лимпа должна быть высокой, и с ним легко обращаться.

  1. Мы должны полить фундаментную стену два часа назад, прежде чем штукатурить конопляную известь.
  2. Толщина гипсовой пеньки должна быть 10–12 мм.
  3. просечно-вытяжной лист должен быть в гипсовой конопляной извести и не может подвергаться воздействию.
  4. Штукатурка конопляно-известковая должна быть гладкой и на ней не должно быть выступов.

• Раствор штукатурный.

  Когда цемент застынет, наносим на стену раствор толщиной 8–10 мм. Мы могли бы использовать больше цемента в замешанном растворе, потому что он укрепил бы стену.

• Технологический процесс строительства:

  Очистите поверхность → установите стальную сетку → установите просечно-вытяжной лист → отрегулируйте просечно-вытяжной лист → оштукатуривание конопляной известью → оштукатуривание известковым раствором → шпаклевка, зачистка тампоном.

Резюме

Развитие технологии энергосбережения в строительстве способствует прогрессу в области нового материала стен и их конструкции. Мы должны использовать новый материал, новую технологию, новые навыки и даже новое оборудование, чтобы добиться применения современного строительного материала. Инновации для нового материала никогда не остановятся.

Дренажная сетка | MASONPRO

Полая дренажная сетка:

ProNet™ DT – 1″

ProNet™ DT размещается поверх гидроизоляции внутри полости, где он улавливает и удерживает капли раствора над уровнем дренажных отверстий и гидроизоляции. Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с открытой на 90% пластиковой сеткой позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Доступен в:

• 1″ X 10″

Лист технических данных продуктаSDS LEED Покупка в Интернете
Рекомендации по установке

 ProNet™ DT – 2″

Эти нетканые материалы изготовлены из полиэфирного волокна, скрепленного огнезащитным клеем, содержащим антимикробный агент для эффективного контроля роста плесени. , плесень, водоросли и грибки на клеевом изделии. Изделия очень проницаемы для воздуха, воды или водяного пара из-за низкой плотности волокон нетканой структуры. Объем пустот этих продуктов составляет примерно 99% с только 1% твердостью. Они также обладают превосходными огнезащитными свойствами, а вертикально удерживаемый тестовый образец самозатухает после удаления источника пламени.

Доступен в:

• 2″ X 10″

Лист технических данных SDS LEED Приобретение через Интернет
Рекомендации по установке

ProNet™ DT – 0,4″

ProNet™ DT размещается поверх оклада внутри полости, где он улавливает и удерживает капли раствора над уровнем слезные отверстия и мигание. Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с 90% открытая конфигурация пластиковой сетки, позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Доступен в:

• 0,4″ X 10″

Лист технических данных продуктаSDS LEED Покупка в Интернете
Рекомендации по установке

ProNet™ DT — 1-1/2″

ProNet™ DT размещается поверх оклада внутри полости, где он улавливает и удерживает капли раствора над уровнем слезные отверстия и мигание. Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с 90% открытая конфигурация пластиковой сетки, позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Теперь доступно в:

• 1-1/2″ X 10″

Паспорт продукта SDS LEED

Mortar Net® – 1″

Mortar Net® размещается поверх гидроизоляции внутри полости, где она улавливает и удерживает капли раствора над уровнем дренажных отверстий и гидроизоляции. Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с 90% открытая конфигурация пластиковой сетки, позволяет воде и воздуху быстро и легко проходить через материал к слезам.

В наличии:

• 1″ X 10″

Лист технических данных SDS LEED Покупка в Интернете

Mortar Net® – 2″

Эти нетканые материалы изготовлены из полиэфирного волокна, скрепленного огнезащитным клеем, который содержит антимикробные вещества для эффективного контроля роста плесени, грибка, водоросли и грибки на клеевом изделии. Изделия очень проницаемы для воздуха, воды или водяного пара из-за низкой плотности волокон нетканой структуры. Объем пустот этих продуктов составляет примерно 99% с только 1% твердостью. Они также обладают превосходными огнезащитными свойствами, а вертикально удерживаемый тестовый образец самозатухает после удаления источника пламени.

Доступен в:

• 2″ X 10″

Лист технических данных   SDS LEED Покупка в Интернете

Mortar Net® – 0,4″

Mortar Net® размещается поверх гидроизоляции внутри полости, где она улавливает и удерживает капли раствора над уровнем дренажных отверстий и гидроизоляции . Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с 90% открытая конфигурация пластиковой сетки, позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Доступен в:

• 0,4″ X 10″

Лист технических данных   SDS LEED Покупка в Интернете

Mortar Net® – 1-1/2″

Mortar Net® размещается поверх гидроизоляции внутри полости, где она улавливает и удерживает капли раствора над уровнем дренажных отверстий. и мигает. Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с 90% открытая конфигурация пластиковой сетки, позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Теперь доступно в:

• 1-1/2″ X 10″

Лист технических данных SDS LEED

Mortar Catch® 0,4″

Для использования во всех местах гидроизоляции, где требуется конструкция с широкой полостью. Геоматричная конструкция с полимерным сердечником, сформированная в виде буквы «U» на строительной площадке, заполняет полость и позволяет влаге просачиваться на обе внутренние поверхности стен. Mortar Catch®, используемый вместе с качественной гидроизоляцией, дренажными отверстиями и правильными методами нанесения раствора, обеспечит качество каменной стены правильной конструкции.

Доступен в:

• 0,4″ X 10″

Лист технических данных AIS/SDS LEED

Каменный шпон Дренаж:

Mortairvent® – 0,25″

Создает дренажную/вентиляционную полость за стенами, облицованными натуральным и искусственным камнем. Сетка из полимерного сердечника создает воздушное пространство, а более легкая ткань предотвращает просачивание раствора во вновь образованную полость.

Доступны следующие размеры:

• Ширина (без клапана) 39 дюймов
• Ширина (с клапаном) 43 дюйма
• Длина 61,5 фута
• (200 квадратных футов)

Лист технических данных продукта AIS/SDS LEED Приобретение в Интернете

CavClear®

Материал для обслуживания и дренажа воздушного пространства.

Лист технических данных SDS LEED

АРМАТУРА ШВОВ ДЛЯ БЕТОННОЙ КЛАДКИ – NCMA

ТЭК 12-02Б

ВВЕДЕНИЕ

Стандартная арматура швов для бетонной кладки представляет собой сборку сварных проволок заводского изготовления, состоящую из двух или более продольных проволок, соединенных поперечными проволоками, образуя конфигурацию фермы или лестницы. Первоначально он был задуман в первую очередь для предотвращения растрескивания стен, связанного с термической или влагой усадкой или расширением, а также в качестве альтернативы каменным перемычкам при связывании каменных перекладин. Обратите внимание, что требования к горизонтальной стали для борьбы с трещинами могут быть выполнены с помощью усиления швов или арматурных стержней. См. Контроль трещин в бетонных каменных стенах, TEK 10-1A (сноска 6).

Армирование швов также повышает устойчивость стены к горизонтальному изгибу, но не является общепризнанным в типовых строительных нормах для конструкционных целей. В некоторых случаях его можно использовать при расчете сопротивления изгибу или для удовлетворения нормативных сейсмических требований.

В этом TEK обсуждаются нормы и требования спецификаций для армирования швов, а также представлено общее обсуждение функции армирования швов в бетонных кирпичных стенах. Подробную информацию о дополнительных способах армирования швов можно найти в других TEK, ссылки на которые даны в этой публикации.

МАТЕРИАЛЫ

Типы арматуры, используемые в каменной кладке, в основном представляют собой арматурные стержни и изделия из холоднотянутой проволоки. Армирование швов регулируется Стандартными техническими условиями для армирования швов каменной кладки, ASTM A951 (ссылка 1), или Стандартными техническими условиями для проволоки из нержавеющей стали, ASTM A580/A580M, тип 304 или тип 316 (ссылка 2), если армирование швов выполнено из нержавеющей стали. согласно Спецификации для каменных конструкций (ссылка 3). Проволока холоднотянутая для армирования швов варьируется от W1.1 до W4.9(от 11 калибра до ¼ дюйма в диаметре; от MW7 до MW32), наиболее популярным размером является W1,7 (9 калибр, MW11). Проволока для кладки гладкая, за исключением того, что боковые проволоки для армирования швов деформируются с помощью накатных колес.

Поскольку требования строительных норм и правил для каменных конструкций (ссылка 4) ограничивают размер арматуры шва половиной толщины шва, практический предел диаметра проволоки составляет W2,8, ( ³ / ₁₆ дюймов, MW17 ) для шва ⅜ дюйма (9,5 мм). Однако армирование шва такой толщины может быть затруднено, если равномерная толщина шва ⅜ дюйма (90,5 мм) необходимо поддерживать.

Типы армирования швов

Армирование швов имеет несколько конфигураций, что отражает его многоцелевое назначение в кирпичных стенах. Обычно для каждого стыка кровати требуется одна продольная проволока (т. е. две проволоки для типичной одинарной стены), но нормы или технические требования могут диктовать иное. Типичное расстояние между узлами арматуры составляет 16 дюймов (406 мм) по центру. Регулируемые стяжки, петли, третьи тросы и сейсмостойкие зажимы также доступны в сочетании с армированием швов для многослойных и облицованных стен.

• Арматура стыка лестничного типа (рис. 1) состоит из продольных проволок, сваренных заподлицо с перпендикулярными поперечными проволоками, создавая вид лестницы. Он менее жесткий, чем арматура швов ферменного типа, и рекомендуется для многогранных стен с полыми пространствами или незаполненными воротниковыми швами. Это позволяет двум перемычкам двигаться независимо, но при этом переносить нагрузки вне плоскости с внешней каменной кладки на внутреннюю каменную стену. Поперечная проволока 16 дюймов (406 мм) по центру должна использоваться для строительства железобетонной кладки, чтобы не допустить, чтобы поперечная проволока попала в пространство ядра и, таким образом, не мешала размещению вертикальной арматуры и цементного раствора.
• Арматура стыка фермы (рис. 2) состоит из продольных проволок, соединенных с диагональными поперечными проволоками. Эта форма более жесткая в плоскости стены, чем армирование швов лестничного типа, и при использовании для соединения нескольких ригелей ограничивает дифференциальное движение между ригелями. По этой причине его следует использовать только тогда, когда дифференциальное движение не вызывает беспокойства, как, например, в одиночных стенах из бетонной кладки. Поскольку диагональные поперечные проволоки могут мешать размещению вертикальной армирующей стали и цементного раствора, армирование швов ферменного типа не следует использовать в армированных или залитых раствором стенах.
• Язычки, стяжки, анкеры, третьи тросы и сейсмостойкие зажимы различных конфигураций часто используются с армированием швов для создания системы, которая работает для: предотвращения растрескивания; кладка кладки скрепляется вместе; анкерная кладка; и, в некоторых случаях, сопротивляться структурным нагрузкам. Расстояние между стяжками и анкерами и другие требования включены в Анкеры и стяжки для каменной кладки, TEK 12-1B (ссылка 5).

Рекомендации по использованию некоторых различных типов армирования швов перечислены в таблице 1.

Рисунок 1—Армирование швов лестничного типа

Рисунок 2—Армирование швов ферменного типа

, при условии, что соблюдены минимальные требования к покрытию и зазору.

Требования к покрытию

Углеродистая сталь в армировании швов может быть защищена от коррозии путем покрытия цинком (гальванизация). Цинк защищает сталь двумя способами. Во-первых, он обеспечивает барьер между сталью и кислородом и водой. Во-вторых, в процессе коррозии цинк обеспечивает защитное покрытие. Защитное значение цинкового покрытия увеличивается с увеличением толщины покрытия; поэтому необходимое количество цинкования увеличивается с увеличением степени воздействия, как указано ниже (ссылки 3, 4):

• Внутренние стены, подверженные воздействию средней относительной влажности не более 75 %:
  Прокатное цинкование, ASTM A 641 (0,1 унции/фут²) (0,031 кг/м²)
  Горячее цинкование, ASTM A 153 (1,5 унции) /фут²) (458 г/м²)
  Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580
• Наружные стены или внутренние стены, подверженные воздействию средней относительной влажности > 75%:
  Горячее цинкование, ASTM A153 (1,5 унции/фут² (0,46 кг/м²)
  Эпоксидное покрытие, ASTM A884, класс A, тип 1, ≥ 7 мил ( 175 мм)
  Нержавеющая сталь AISI Тип 304 или Тип 316 в соответствии с ASTM A580

Требования к покрытию

Спецификация для каменных конструкций также содержит минимальные требования к покрытию для усиления швов в качестве дополнительного средства защиты от коррозии. Он должен быть размещен так, чтобы продольные провода были погружены в раствор с минимальным покрытием:

• ½ дюйма (13 мм), когда он не подвергается воздействию погоды или земли,
• ⅝ дюйма (16 мм) при воздействии погодных условий или земли.

НОРМАТИВНЫЕ ТРЕБОВАНИЯ

Строительные нормы и правила для каменных конструкций включают нормативные требования к армированию швов. Армирование швов в кирпичных конструкциях имеет множество применений. Армирование швов можно использовать для предотвращения образования трещин, горизонтального армирования и склеивания нескольких витков, углов и пересечений. В следующем списке выделены только те требования, которые относятся к армированию соединений. Темы борьбы с трещинами рассматриваются в серии «Управление движением» Руководства NCMA TEK (ссылка 6). Для получения информации об анкерах и стяжках см. Анкеры и стяжки для каменной кладки, TEK 12-1B (сноска 5). Существует также полезное обсуждение армирования швов в качестве структурной арматуры в Стальной арматуре для бетонной кладки, ТЕК 12-4D (ссылка 7).

Общие требования к армированию швов

• Для кирпичной кладки, кроме бегущей связки: Горизонтальная арматура должна составлять 0,00028 общей площади поперечного сечения стены по вертикали. Это требование может быть выполнено с помощью армирования швов, размещенного в швах горизонтального слоя. Для 8-дюймов. (203-мм) каменные стены, это составляет W1,7 (9 калибр, MW11) армирование швов через каждый второй ряд. Существуют дополнительные критерии для кирпичной кладки в категориях сейсмостойкости D, E и F.
• Требования к сейсмостойкости: В расчетной сейсмостойкости категории C и выше (для бетонной кладки, кроме фанеры), усиление горизонтального шва на расстоянии не более 16 дюймов (406 мм) по центру по вертикали не менее чем двумя проволоками W1.7 (MW11) требуется. Горизонтальная арматура также должна быть предусмотрена внизу и вверху всех проемов в стенах и должна выступать не менее чем на 24 дюйма (610 мм) за пределы проема. Дополнительные сведения о требованиях к сейсмостойкости, в том числе о стенах сдвига, приведены в документе «Предписанный сейсмический расчет и требования к армированию каменных конструкций», NCMA TEK 14-18B (ссылка 8).

Расчетные требования к допустимым напряжениям

• В дополнение к вышеуказанным требованиям, бетонные каменные стены, спроектированные с использованием метода допускаемых напряжений и соединенные стеновыми анкерами, должны иметь максимальное расстояние между анкерами 36 дюймов (914 мм) по горизонтали и 24 дюйма (24 дюйма). 610 мм) по вертикали. Для выполнения этого требования вместо стенных связей можно использовать поперечную проволоку для усиления швов.
• При проектировании стен несоставного действия армирование швов ферменного типа для связывания строп не допускается.
• Комбинированное армирование швов язычками или регулируемыми стяжками является популярным вариантом для склеивания многослойных стен, и на него распространяются дополнительные требования нормативных документов.

Требования к эмпирическому проекту

• Когда две кладки скрепляются армированием швов, по крайней мере одна поперечная проволока должна служить связующим звеном на каждые 2⅔ фута² (0,25 м²) площади стены. Вертикальный шаг арматуры стыка не может превышать 24 дюйма (610 мм), а поперечные проволоки должны быть шириной 1,7 (9калибр, MW11) минимум, без капель и залитый раствором.
• Пересекающиеся стены, когда они зависят друг от друга для боковой поддержки, могут быть закреплены несколькими предписывающими методами, включая использование арматуры шва, расположенной не более чем на 8 дюймов (203 мм) по центру по вертикали. Продольные провода должны простираться не менее чем на 30 дюймов (762 мм) в каждом направлении на пересечении и иметь размер не менее W1,7 (калибр 9, MW11).
• Пересечения внутренних ненесущих стен могут быть закреплены несколькими предписываемыми методами, включая усиление швов на максимальном расстоянии 16 дюймов (406 мм) o. c. вертикально.

Требования к использованию в облицовке

• Предписывающие требования к армированию швов в каменной кладке облицовка включены в Требования строительных норм и правил к кладочным конструкциям, Глава 6. Эти положения ограничены районами, где базовая скорость ветра не превышает 110 миль в час ( 177 км/ч), как указано в ASCE 7-02 (ссылка 9). Дополнительные ограничения описаны в Кодексе. Приведенная ниже информация относится к армированию стыков или части армирования стыков системы стяжек/анкеров. Для получения информации о требованиях к анкерам и стяжкам см. Бетонные облицовочные материалы, TEK 3-6C (ссылка 10).
• Допускается армирование швов лестничного типа или язычкового типа в конструкциях из шпона с помощью поперечных проволок, используемых для закрепления шпона каменной кладки. Минимальный размер продольной и поперечной проволоки составляет W1,7 (калибр 9, MW11), а максимальное расстояние составляет 16 дюймов (406 мм) по центру по вертикали.
• Регулируемые анкеры в сочетании с арматурой шва могут использоваться в качестве анкеровки с продольной проволокой арматуры шва не менее W1,7 (калибр 9, MW11).
• Усиление швов также может использоваться для крепления каменной облицовки к кирпичной кладке при условии, что максимальное расстояние между внутренней поверхностью облицовки и внешней поверхностью бетонной опорной кладки составляет 4 ½ дюйма (114 мм).
• В категориях сейсмостойкости E и F в редакции Строительных норм и правил для каменных конструкций от 2005 г. требуется армирование швов непрерывной одинарной проволокой, минимум W1.7 (9 калибр, MW11), по ширине шпона на максимальном расстоянии 18 дюймов (18 дюймов). 457 мм) по центру по вертикали. Зажимы или крючки должны прикреплять проволоку к арматуре стыка. Международные строительные нормы и правила 2003 г. (ссылка 11) также предписывают это требование для категории сейсмостойкости D.
• Расстояние между анкерами и, как следствие, возможное расстояние между армирующими элементами уменьшены для расчетных категорий D, E и F по сейсмостойкости, а также в районах с сильным ветром.

Требования к использованию в кладке стеклопакетов

• Армирование горизонтальных швов должно располагаться на расстоянии не более 16 дюймов (406 мм) от центра, располагаться в шве кладочного раствора и не должно пересекать деформационные швы.
• Минимальная длина соединения составляет 6 дюймов (152 мм).
• Усиление шва должно быть размещено непосредственно над и под отверстиями в панели.
• Арматура стыка должна состоять как минимум из 2 параллельных продольных проволок размера W1,7 (калибр 9, MW11) и сварных поперечных проволок W1,7 (9манометр, MW11) минимум.

УСТАНОВКА

Установка армирования швов – рутинная работа каменщиков. Арматура стыка укладывается на лицевые оболочки, а поверх нее наносится раствор. Требования к покрытию должны быть соблюдены. Установка правильного типа арматуры шва с указанным коррозионно-стойким покрытием имеет важное значение, а также обеспечение ее установки на надлежащих расстояниях и в надлежащих местах. Положения по обеспечению качества, связанные с армированием швов, обычно включают:

Предоставленные материалы

Сертификат на материал, указывающий на соответствие, должен включать:

• материал соответствует указанному стандарту ASTM,
• указанная защита от коррозии поставлена,

Указанная конфигурация

• была предоставлена, а
• другие критерии, если это необходимо или указано.

Осмотр

• Масло, грязь и другие материалы, препятствующие склеиванию, должны быть удалены. Легкая ржавчина и прокатная окалина допустимы.
• Требования к прикрытию выполнены.

Соединения

• имеют длину не менее 6 дюймов (152 мм) (см. рис. 3) для надлежащего переноса растягивающих напряжений. Завязывать не нужно. В строительных документах могут быть указаны более длинные соединения, особенно если арматура стыка используется как часть конструкционной горизонтальной арматурной стали.
• Убедитесь, что армирование швов, используемое для борьбы с трещинами, не проходит через деформационные швы.
• Если стяжки или анкеры являются частью арматуры стыка, проверьте, что заделка в примыкающей звездочке, выравнивание и расстояние находятся в пределах заданных значений.

Рисунок 3—Соединения внахлестку в армировании швов

Ссылки

1. Стандартные технические условия на армирование швов каменной кладки, ASTM A951-02. ASTM International, 2002.

Стандартные технические условия

2. для проволоки из нержавеющей стали, ASTM A580/580M-98 (2004). ASTM International, 2004.
3. Спецификация для каменных конструкций, ACI 530.1-05/ASCE 6-05/TMS 602-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
4. Строительные нормы и правила для каменных конструкций, ACI 530-05/ASCE 5-05/TMS 402-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
5. Анкеры и стяжки для кладки, ТЭК 12-1А. Национальная ассоциация бетонщиков, 2001 г.
6. Серия контроля движения, Раздел 10, Национальная ассоциация бетонщиков:
   Контроль трещин в бетонных каменных стенах, TEK 10-1A, 2005 г. Стены из бетонной кладки – альтернативный инженерный метод, ТЕК 10-3, 2003 г.
   Контроль трещин в бетонном кирпиче и других облицовочных материалах для бетонной кладки, ТЭК 10-4, 2001 г.
7. Стальная арматура для бетонной кладки, ТЭК 12-4Д. Национальная ассоциация бетонщиков, 2006 г.
8. Требования к сейсмостойкому проектированию и детализации армирования каменных конструкций, ТЭК 14-18B. Национальная ассоциация бетонщиков, 2009 г.
9. Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-02. Американское общество инженеров-строителей, 2002 г.
10. Облицовка бетонной кладкой, ТЕК 3-6С. Национальная ассоциация бетонщиков, 2012 г.
11. Международные строительные нормы и правила, 2003 г. Совет по международным нормам, 2003 г.

NCMA TEK 12-2B, редакция 2005 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Сварная сетка – преимущества и области применения

Главная страница Продукт Строительные материалы и изделия Сварная сетка – преимущества и области применения

Применение арматуры, изготовленной методом резки и изгиба в заводских условиях, предусмотрело адаптируемость из-за возросшей потребности в скорости и более высоком качестве. Сварная сетка оказалась весьма полезной в решении этой проблемы. Сварная сетка является отличным армирующим элементом для бетонных конструкций. Это сборно-соединенная сетка, сваренная электросваркой, состоящая из ряда параллельных продольных проволок с точным шагом, приваренных к поперечным проволокам на требуемом расстоянии. Сварная сетка представляет собой стальной армирующий материал в бетоне. Сетка используется для замены традиционного «отрезания и гибки» и укладки стальных термомеханически обработанных стержней. Их изготавливают из арматурной проволоки, расположенных в двух взаимно перпендикулярных направлениях и соединенных в месте пересечения контактной точечной сваркой. Сварная проволочная сетка — это потребность часа в развивающихся странах, таких как Индия.

Проекты должны использовать этот метод из-за нехватки места при создании площадок для резки, гибки и хранения на площадке и ускорения процесса установки. В индийских стандартах существуют положения, которые поддерживают использование сварной сетки посредством рекомендаций относительно их конструкции и детализации. Сварная сетка представляет собой металлический экран, который состоит из проволоки из низкоуглеродистой стали или проволоки из нержавеющей стали. Он доступен в различных размерах и формах. Сварная сетка может быть изготовлена ​​по индивидуальному заказу для различных форм. Металл может быть снабжен специальными покрытиями, повышающими устойчивость поверхностей к химическим и другим агрессивным веществам.

Преимущества сварной сетки

Сварная сетка изготавливается из высококачественной низкоуглеродистой железной проволоки с помощью полностью автоматизированного сварочного аппарата с компьютерным управлением. Он имеет несколько преимуществ, некоторые из них описаны ниже.

• Повышение эффективности и производительности на объекте за счет снижения потребности в рабочей силе на объекте.
• Вероятность неправильного изгиба стержней снижается, поскольку гибочные машины гнут мат как единое целое.
• Обеспечивает точный размер арматуры, где это необходимо, за счет переменного размера стержней и расстояния между ними.
• Сварную сетку можно разместить относительно быстрее, чем при размещении отдельных стержней и их связывании на месте. Это приводит к сокращению времени цикла литья слябов.
• Снижение стоимости строительства за счет увеличения скорости строительства.
• Конструкторы могут использовать более тонкие стержни на меньшем расстоянии друг от друга, обеспечивая эффективную передачу напряжения на бетон с гораздо меньшей шириной трещин, что приводит к более качественной отделке поверхностей.
• Сварная проволочная сетка может быть изготовлена ​​из рулонов вместо стержней стандартной длины, что сводит к минимуму потери.
• Сварная проволочная сетка требует меньше места для хранения на площадке.
• Резка и гибка на заводе устраняет необходимость складировать арматуру на месте.
• Заводское производство по своей сути безопаснее, чем гибка арматуры на месте.
• Более быстрый монтаж.
• Удаляет размещение арматуры.
• Сетка остается там, где вы ее положили, и имеет отличное сцепление с бетоном.
• Простая разгрузка и установка на рабочем месте.

Применение сварной сетки:

 Сварная сетка также используется для других целей, таких как:

• Строительство Арматурная сварная сетка широко используется для армирования бетонных конструкций. В этом случае внутри залитых железобетонных форм (под плиту заливают плиту каркасного фундамента) укладывают сварную армирующую сетку, служащую для повышения прочности формируемых железобетонных конструкций.
• Изготовление рам.
• Армирование дорожных покрытий или парковочных площадок, поэтому сварная арматурная сетка называется дорожной арматурной сеткой.
