Приспособление для скругления концов проволоки своими руками

Простое приспособление из обычного самореза, позволяющее при помощи дрели или шуруповерта быстро скруглять и притуплять острые кромки кончиков толстой проволоки.

---

Как известно, многие самодельщики используют в своем творчестве различную проволоку. Причем проволока эта бывает, весьма разнообразна как по материалу (медная, алюминиевая, стальная и т.д.), так и по диаметру. Как правило, тонкую проволоку диаметром до 1,5 мм, используют в основном для крепления или обвязки различных деталей, а более толстую, диаметром от 1,5 до 6 мм, часто используют непосредственно для изготовления разных деталей (крючков, скоб, навесов и т.п.).

В свою очередь при изготовлении деталей из толстой проволоки (диаметром от 1,5-2 мм, и более),  часто приходится обрабатывать кончики проволоки у таких деталей для притупления острых кромок.

Действительно, отдельные куски проволоки, как правило, откусываются при помощи кусачек или бокорезов. При этом на самых кончиках в местах срезов образуются очень острые кромки, о которые можно легко пораниться.

Вот как раз такой пример. Откусив проволоку при помощи кусачек, мы получаем кончики с заостренными краями.

В результате острые кромки на концах проволоки приходится притуплять. Делать это можно различными способами, например, при помощи напильника, абразивного бруска, электроточила или бормашинки с абразивными насадками. Однако такие способы хороши, если приходится обрабатывать кончики всего у нескольких деталей из проволоки.

Тем не менее, если необходимо обработать кончики у большой серии деталей из проволоки, например, состоящей из нескольких десятков деталей, то вышеописанные способы становятся не очень удобными, поскольку практически все эти способы являются достаточно трудоемкими и занимают много времени.

У меня сейчас как раз возникла такая проблема. Дело в том, что в этом году, я решил подвязать огурцы в теплице новым способом (о самом этом способе, я непременно расскажу в следующей статье). На мой взгляд, способ этот значительно более удобный, чем прежний, однако для него требуется изготовить штук 30 с лишним проволочных крючков. Да и в помидорной теплице я также планирую перейти на подвязывание помидоров не прямо к шпалере, а к крючкам.

Таким образом, мне понадобится примерно 60 проволочных крючков. Причем изготовить такое количество крючков, я думаю, будет не сложно, а вот главной проблемой, станет как раз скругление острых кромок на кончиках этих крючков.

И тут мне пришла интересная идея на этот счет. Я решил сделать специальное приспособление для скругления кончиков проволоки из обычного шурупа или самореза. Точнее, самим рабочим участком, будет являться головка самореза с крестообразным шлицем, элементы которого будут служить своеобразными зубьями. Сам же саморез при этом, будет зажиматься в патроне дрели или шуруповерта.

Ну, а поскольку практически все саморезы делают закаленными и, таким образом, твердость шлица самореза будет значительно выше твердости даже обычной стальной проволоки, то я думаю, что он прекрасно справится с этой задачей.

Материалы и инструменты

Для изготовления такого приспособления, мне понадобятся следующие принадлежности: Материалы:

• Саморез по дереву 5х90 мм.

Инструменты:

• Электродрель;
• Сверло по металлу диаметром 4,5 мм;
• Трехгранный напильник;
• Отвертка (как вспомогательный инструмент).

Порядок изготовления приспособления

Вначале хочу отметить, что я специально взял вот такой длинный саморез с гладким участком без резьбы. Благодаря этому, его будет очень удобно зажимать в патроне электродрели.

Сначала слегка рассверлим головку самореза по центру крестообразного шлица. Это удобно делать, если слегка завернуть сам саморез в небольшую дощечку.

Углубление от сверла должно быть небольшим, примерно 1-1,5 мм, и оно будет служить, во-первых, для центрирования обрабатываемого кончика проволоки, а во-вторых, для возможности обработки концов проволоки разного диаметра (в данном случае, диаметром до 4,5 мм. ).

Теперь остается только отрезать резьбовую часть самореза. Это можно сделать разными способами, но я просто зажал саморез в патрон дрели и надпилил его трехгранным напильником, а затем просто отломил.

Ну и заключительная операция, это скругление кончика хвостовика нашего приспособления, которое я проделал при помощи того же напильника.

И вот наше приспособление готово!

Теперь проверим, как оно работает.

Испытание приспособления

Зажимаем наше приспособление в патроне дрели.

И подносим к нему проволоку с острым кончиком.

Кончик проволоки вставляем в углубление головки самореза, примерно так, как карандаш в электроточилку и включаем дрель на высоких оборотах.

Процесс скругления острых кромок кончика проволоки, занимает буквально пару секунд. При этом в процессе обработки, саму проволоку можно чуть наклонять из стороны в сторону, для более тщательной обработки.

И вот как выглядит наш обработанный кончик проволоки.

Конечно, он не идеально круглый, но, самое главное, все острые кромки притупились и об него уже невозможно пораниться.

Теперь попробуем обработать кончики стальной проволоки, диаметром 3мм.Вот так выглядит один из кончиков этой проволоки до обработки.

Во время обработки, кончик стальной проволоки намагничивается и притягивает опилки.

После удаления опилок, мы видим, что он выглядит уже вот так.

Опять же не идеально кругло, но самое главное, что нет никаких острых кромок. А идеальная округлость, нам в данном случае и не нужна.

Таким образом, надо отметить, что данное приспособление достаточно неплохо справляется со своей задачей. Да и по времени обработка одно кончика проволоки, занимает всего 2-3 секунды. Поэтому такое приспособление, будет весьма удобно применять для обработки большого количества деталей из проволоки.

Кстати, после того, как я попробовал при помощи данного приспособления скруглить десяток кончиков  у разной проволоки, на его рабочей поверхности так и не осталось никаких следов износа.

Поэтому я думаю, что прослужит это приспособление достаточно долго. Хотя в случае чего, совсем несложно будет сделать новое такое же приспособление, тем более что занимает это всего несколько минут, а продаются такие саморезы в любом хозяйственном магазине и стоят сущие копейки.

Ну и на этом у меня все! Всем пока и удобных инструментов и приспособлений в самодельщицком творчестве!

Плоскогубцы для скручивания проволоки в Украине. Цены на Плоскогубцы для скручивания проволоки на Prom.ua

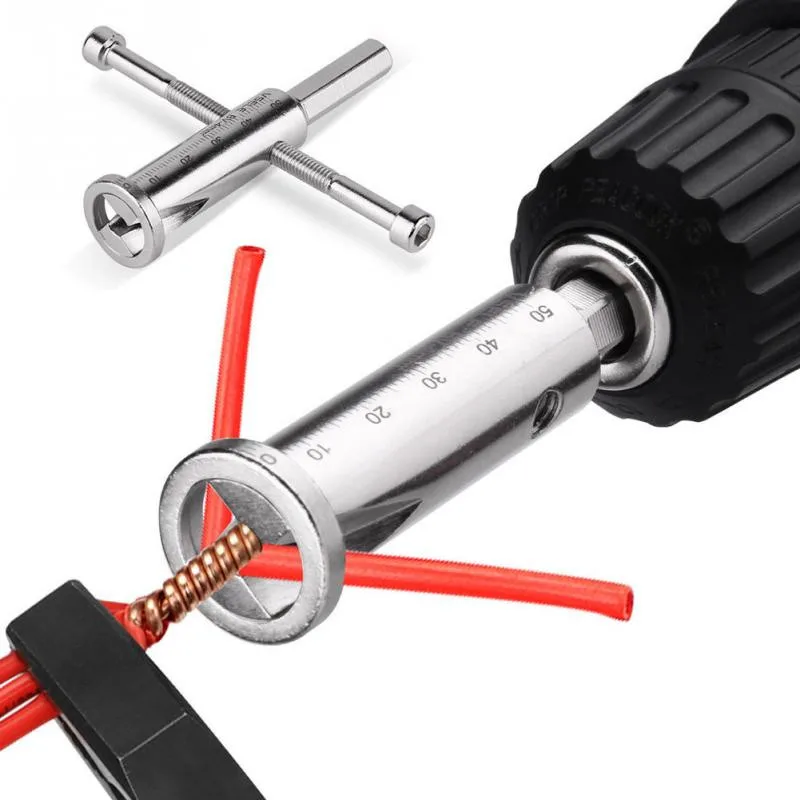

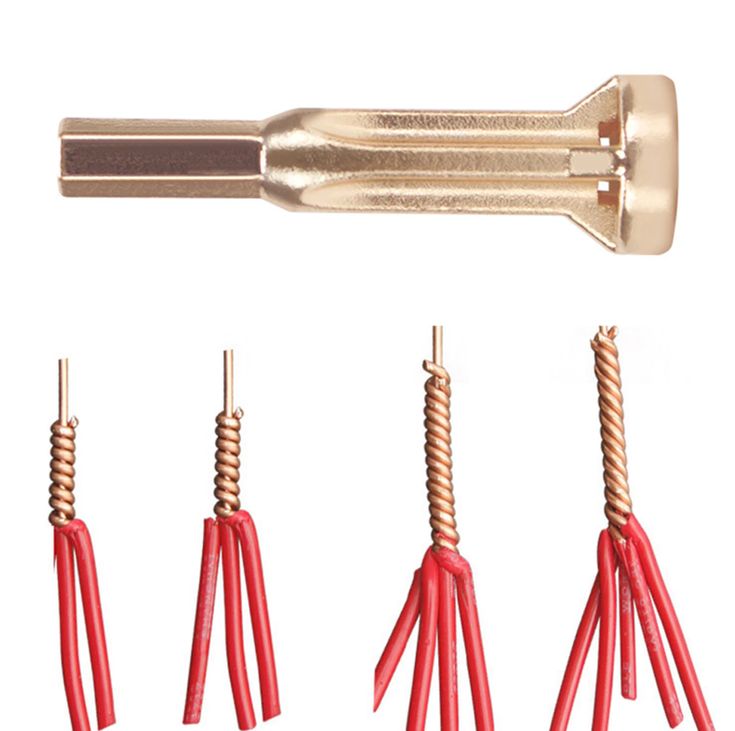

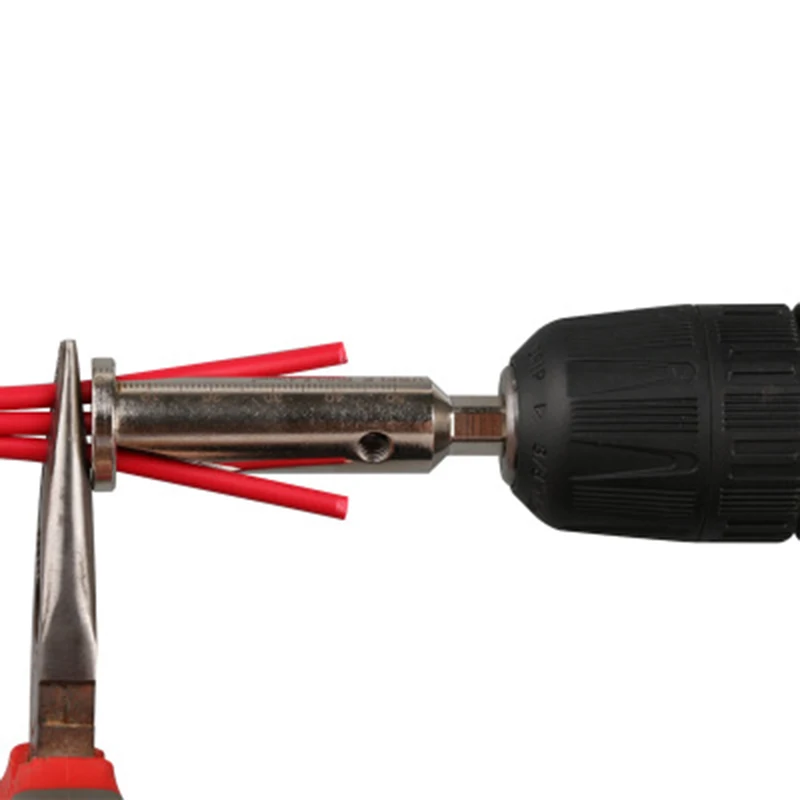

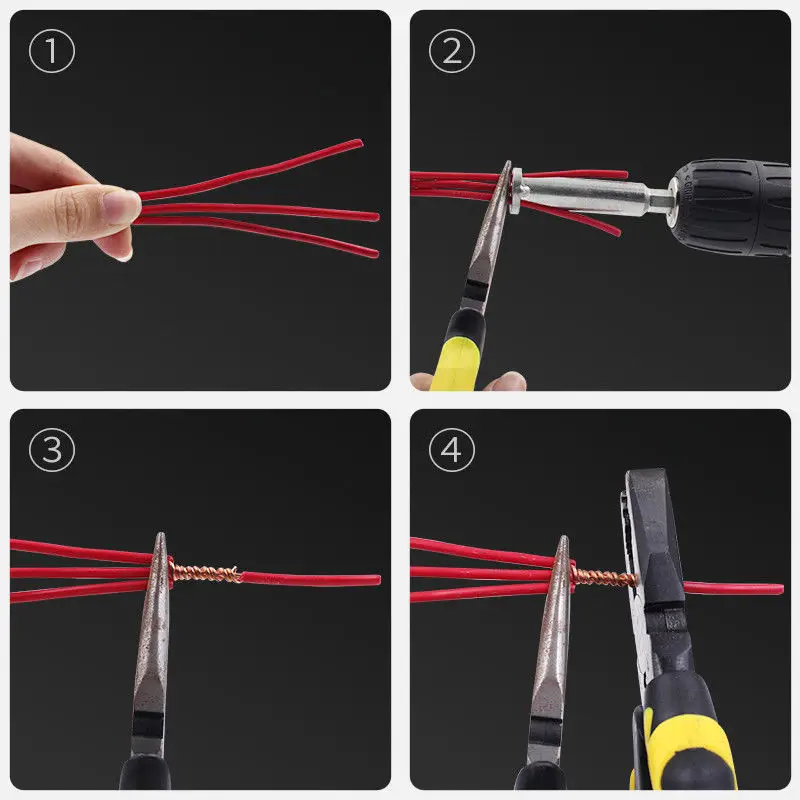

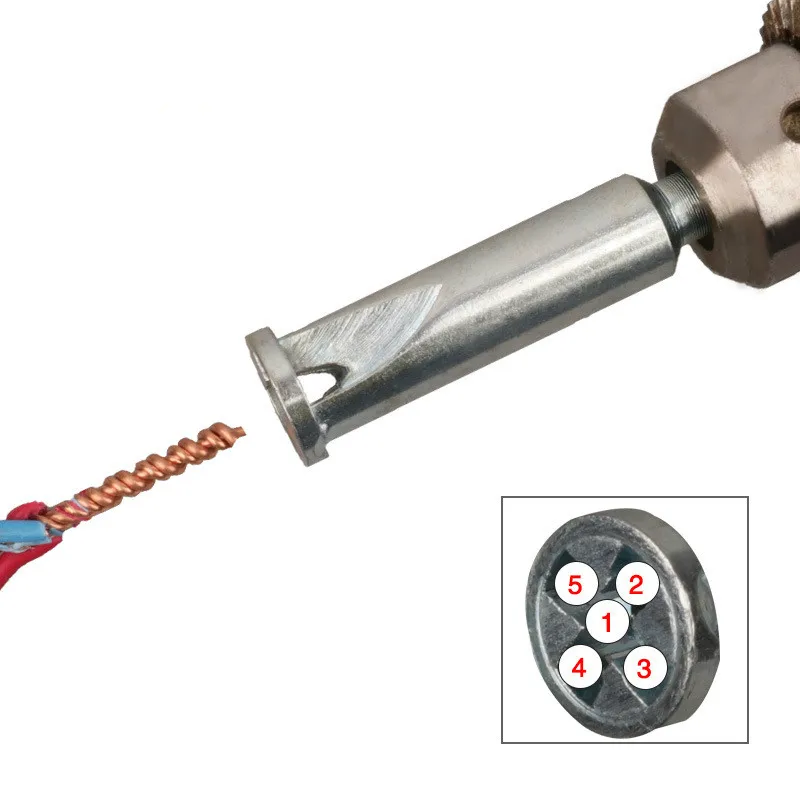

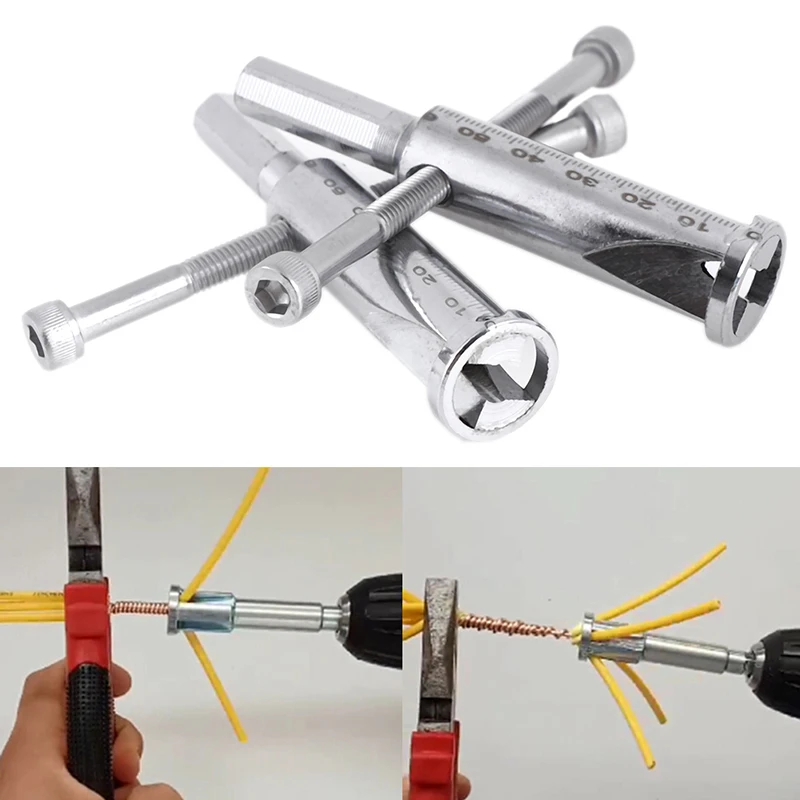

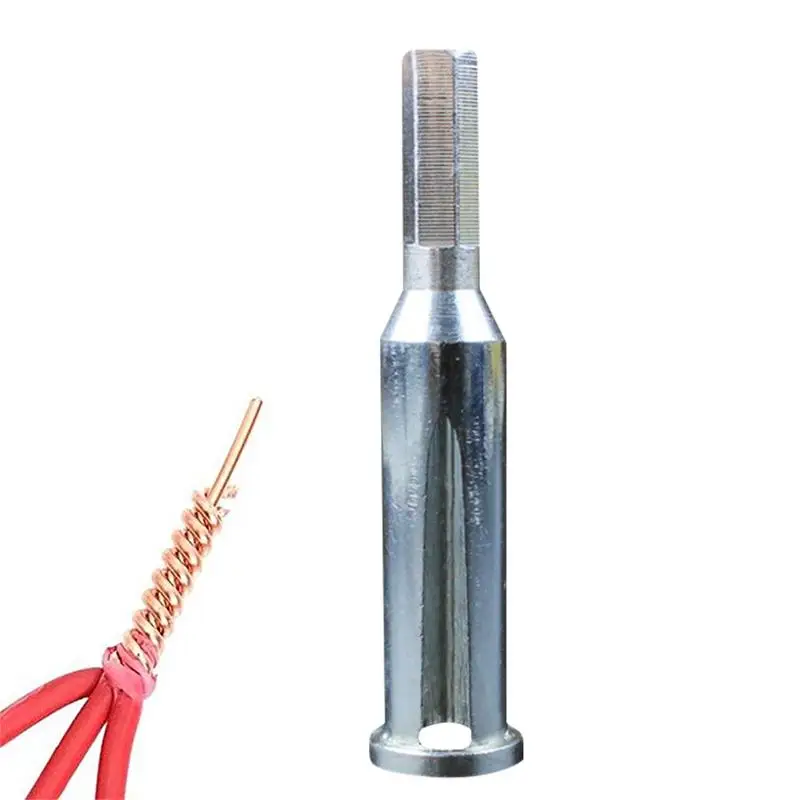

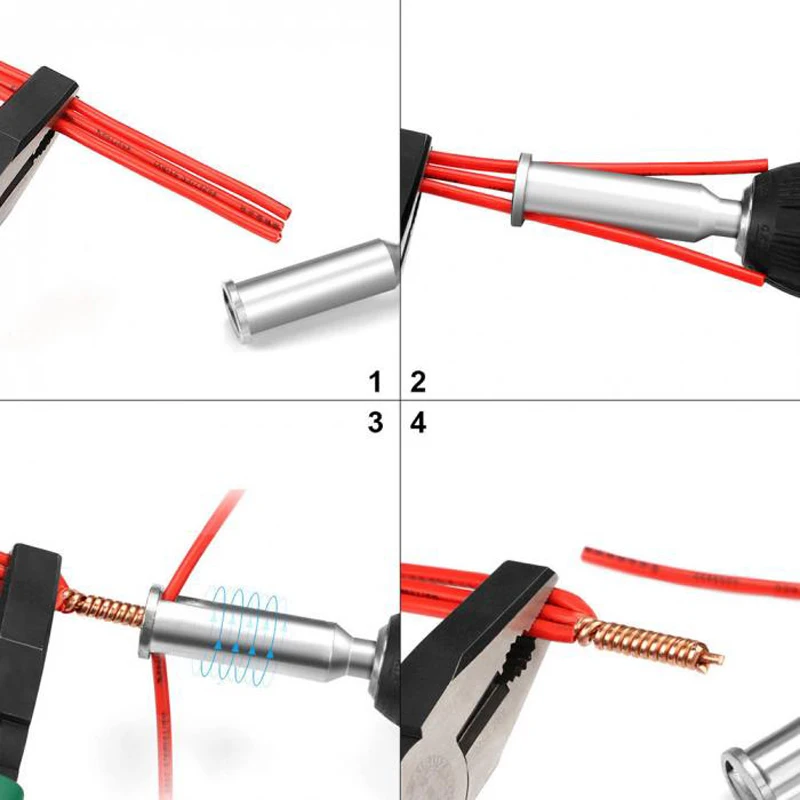

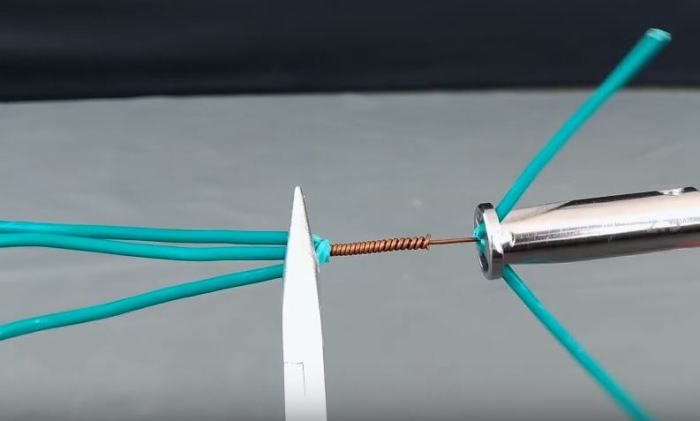

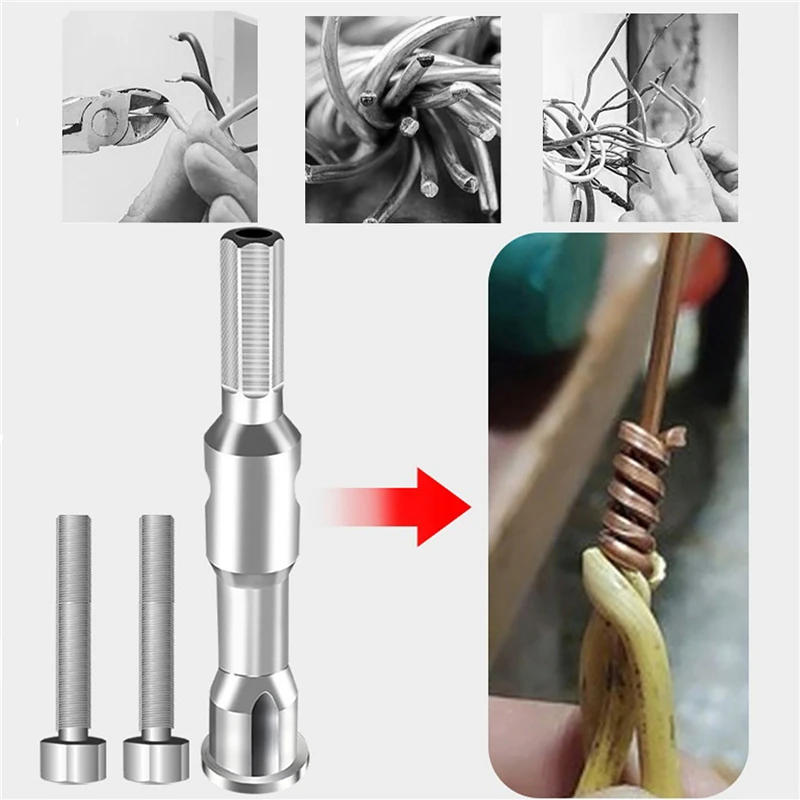

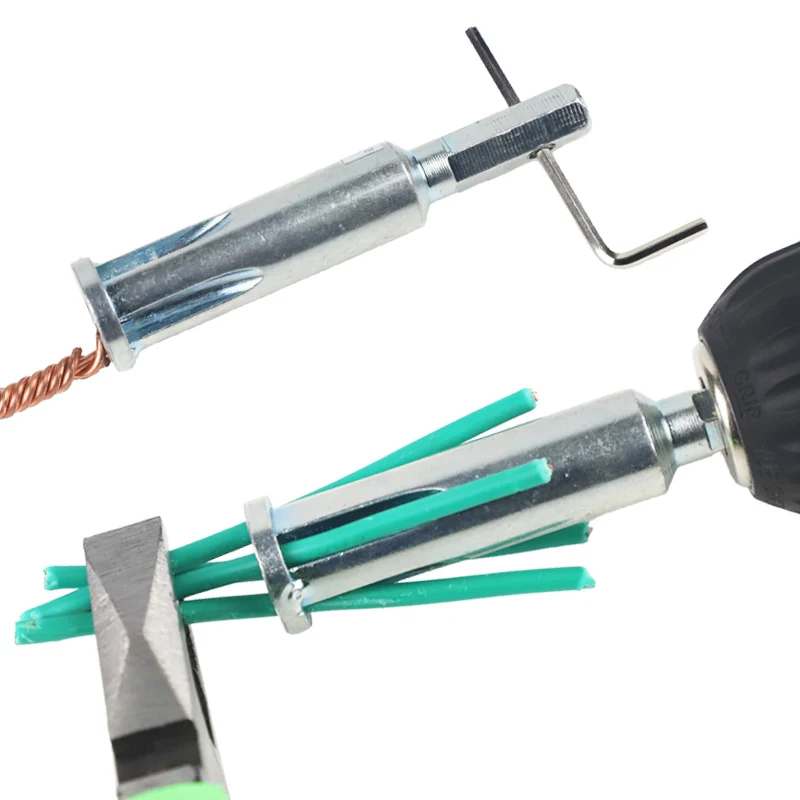

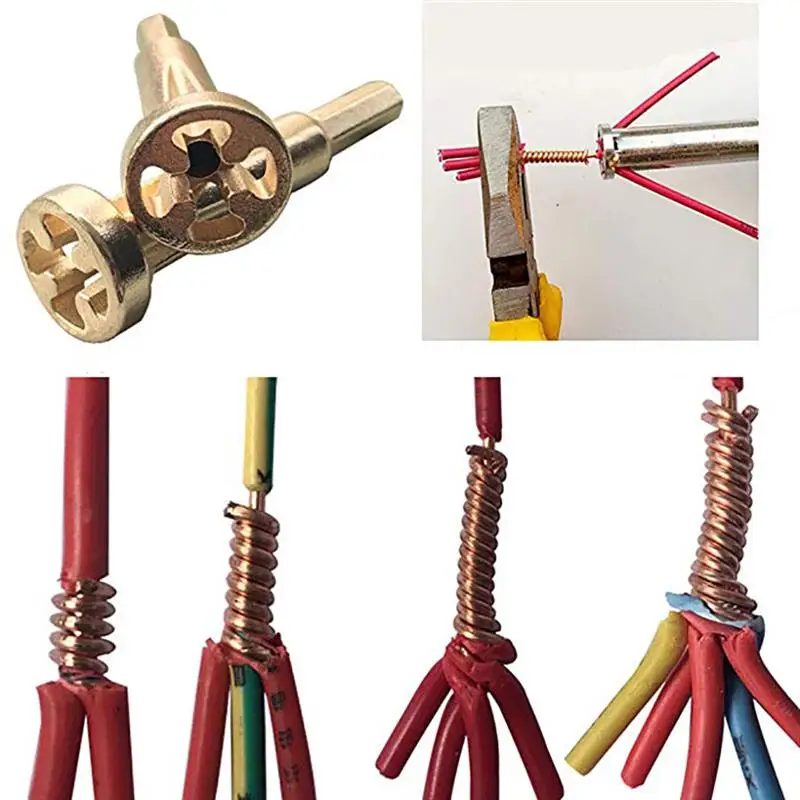

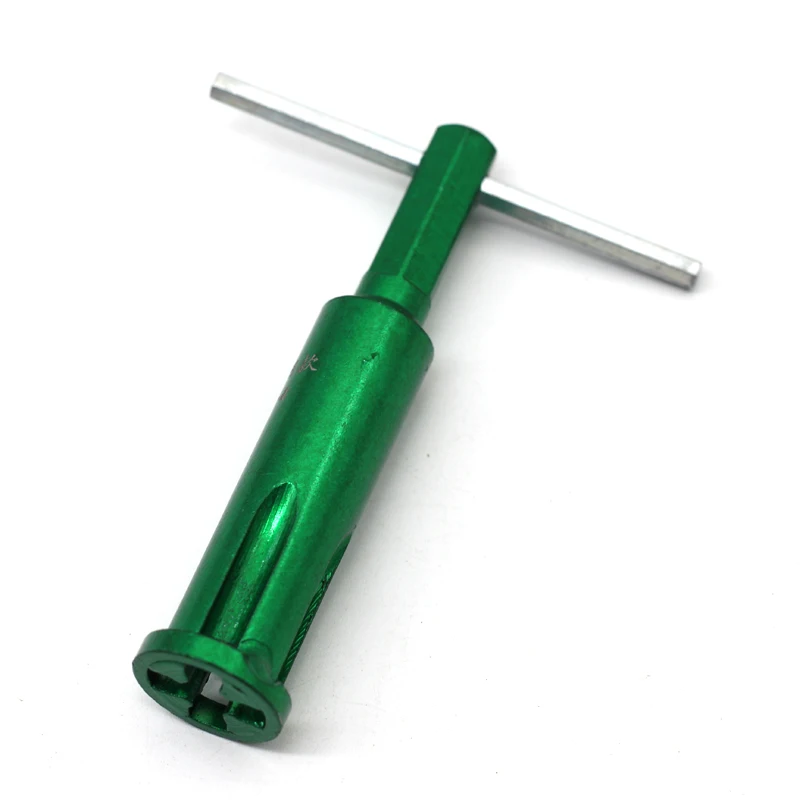

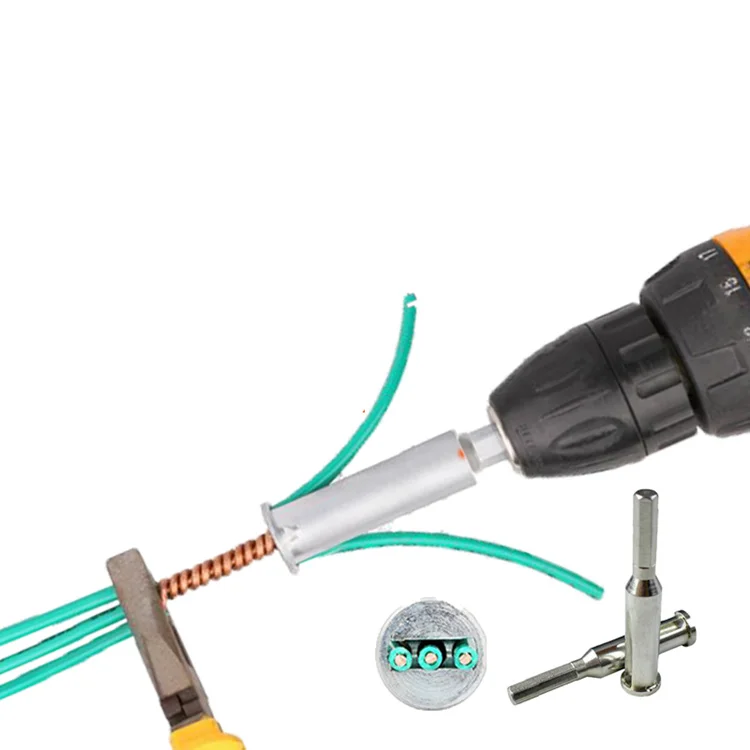

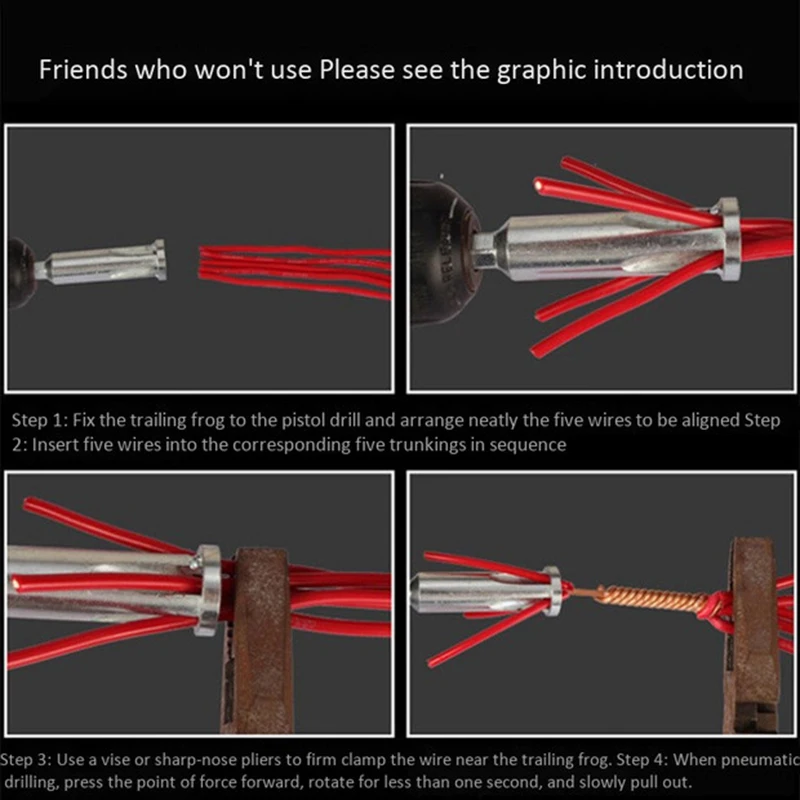

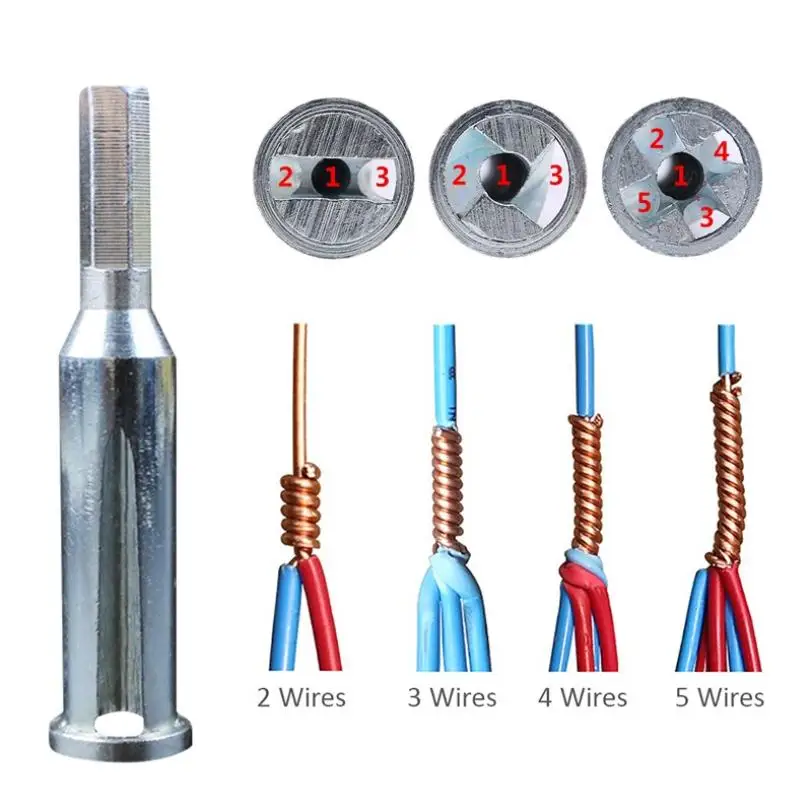

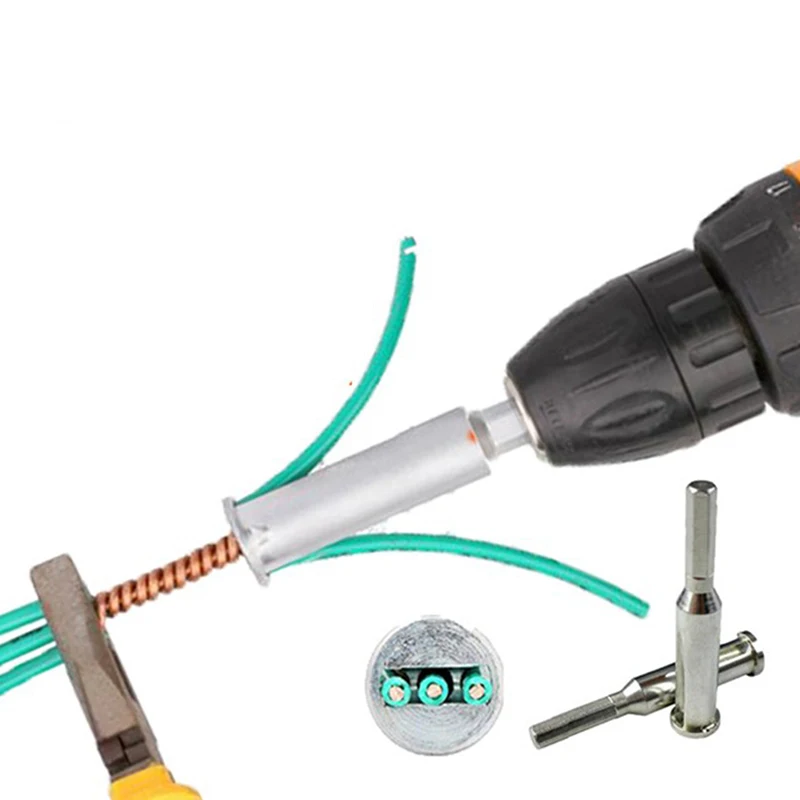

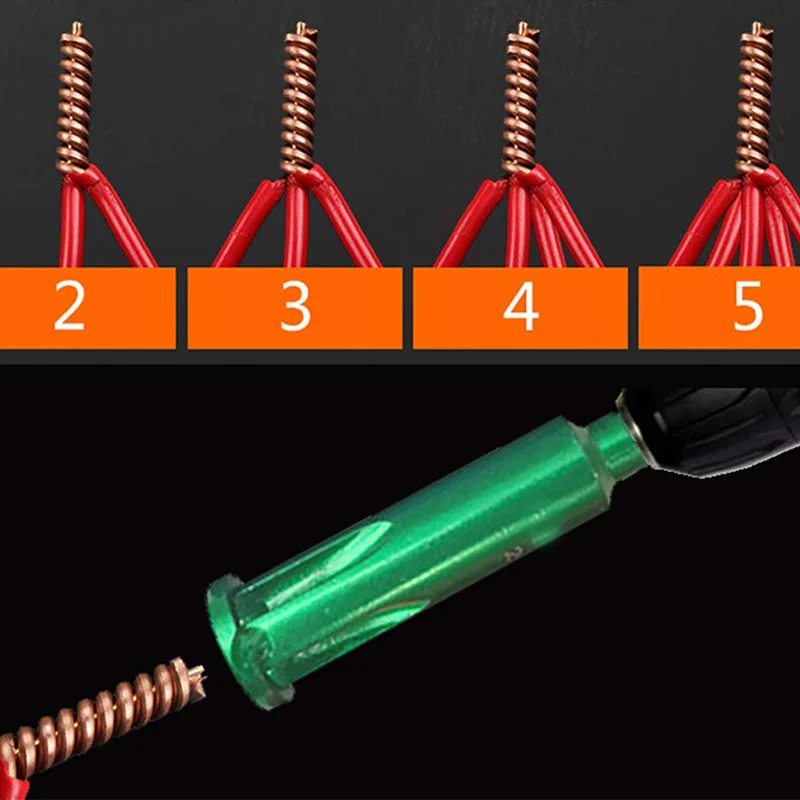

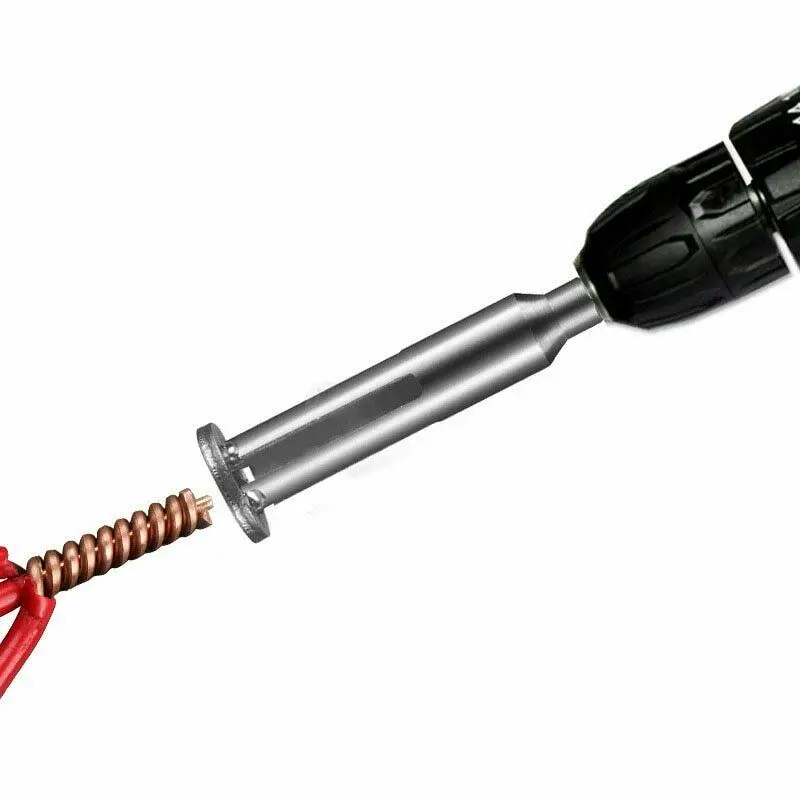

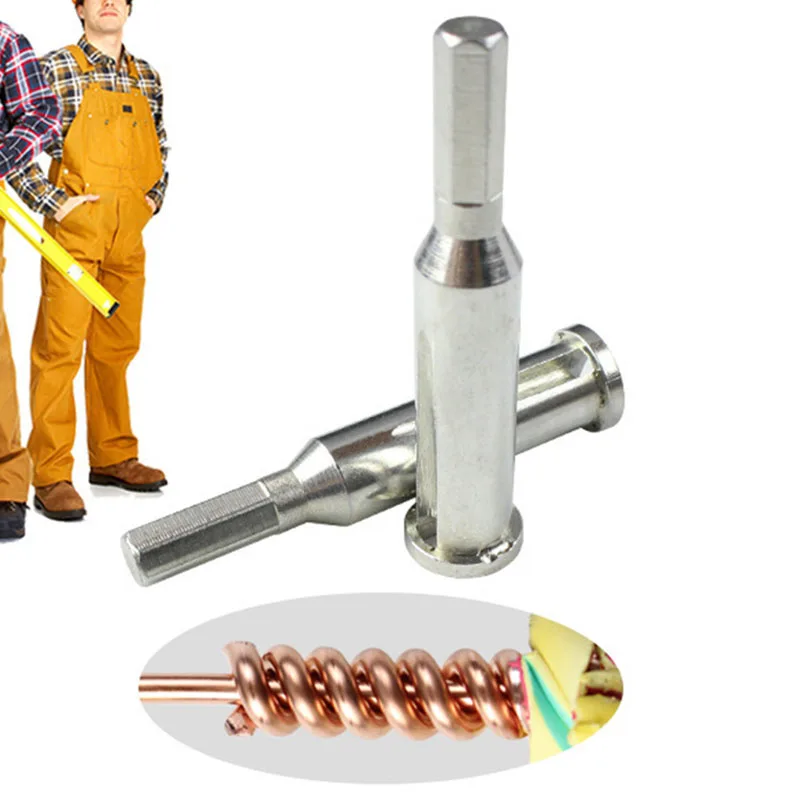

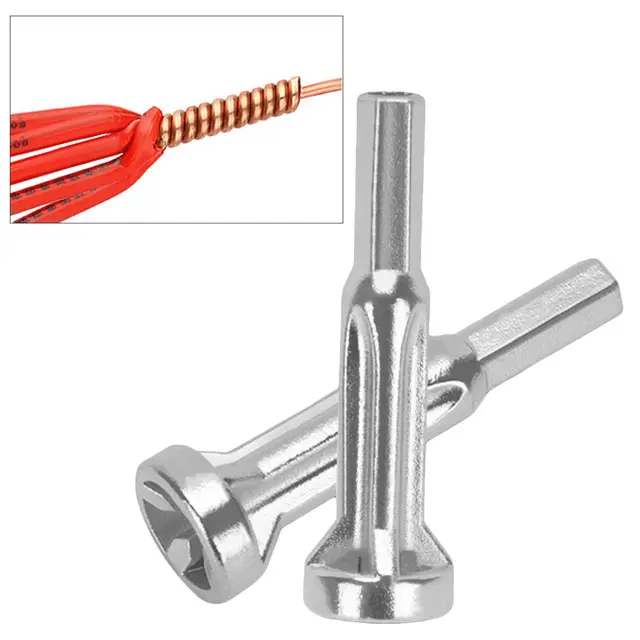

Насадка инструмент на шуруповерт дрель для скрутки и зачистки проводов RT

Доставка по Украине

645.03 грн

322.52 грн

Купить

Насадка инструмент на шуруповерт дрель для скрутки и зачистки проводов GB

Доставка по Украине

671.62 грн

335.81 грн

Купить

Global — магазин хороших покупок!

Плоскогубцы ортодонтические для проволоки ЗБМИ Беларусь

На складе

Доставка по Украине

420 грн

Купить

DiDent

Плоскогубцы Beadalon для отделки мемори проволоки, диаметр 2 и 4 мм

На складе

Доставка по Украине

294 грн

Купить

Магазин кришталевих компонентів Preciosa

Плоскогубцы Beadalon для отделки мемори проволоки, диаметр 1,5 и 3 мм

На складе

Доставка по Украине

294 грн

Купить

Магазин кришталевих компонентів Preciosa

Стоматологические плоскогубцы, ортодонтические плоскогубцы для удаления проволоки NITI Weingart

Доставка по Украине

766 грн

Купить

Nail & Beauty — Интернет-магазин все для красоты и здоровья.

Плоскогубцы-пассатижи комбинированные 160 мм CrV никелевое покрытие Kubis 02-03-2016

Доставка из г. Львов

198 — 199 грн

от 2 продавцов

248.75 грн

199 грн

Купить

Плоскогубцы-пассатижи комбинированные 180 мм CrV никелевое покрытие Kubis 02-03-2018

Доставка из г. Львов

218 — 219 грн

от 2 продавцов

273.75 грн

219 грн

Купить

Плоскогубцы-пассатижи комбинированные 200 мм CrV никелевое покрытие Kubis 02-03-2020

Доставка из г. Львов

238 — 239 грн

от 2 продавцов

298.75 грн

239 грн

Купить

Плоскогубцы-пассатижи комбинированные 160 мм C55 Kubis 02-03-1016

Доставка из г. Львов

148 — 149 грн

от 2 продавцов

186.25 грн

149 грн

Купить

Плоскогубцы-пассатижи комбинированные 180 мм C55 Kubis 02-03-1018

Доставка из г. Львов

168 — 169 грн

от 2 продавцов

211.25 грн

169 грн

Купить

Плоскогубцы-пассатижи комбинированные 120 мм C45 авторазжим Kubis 02-03-3015

Доставка из г. Львов

98 — 99 грн

от 2 продавцов

122.50 грн

98 грн

Купить

Интернет-магазин GIGATOOLS

Сварочные плоскогубцы, держатель для пайки проводов зажим

На складе в г. Ровно

Доставка по Украине

495 грн

Купить

Double-Shop

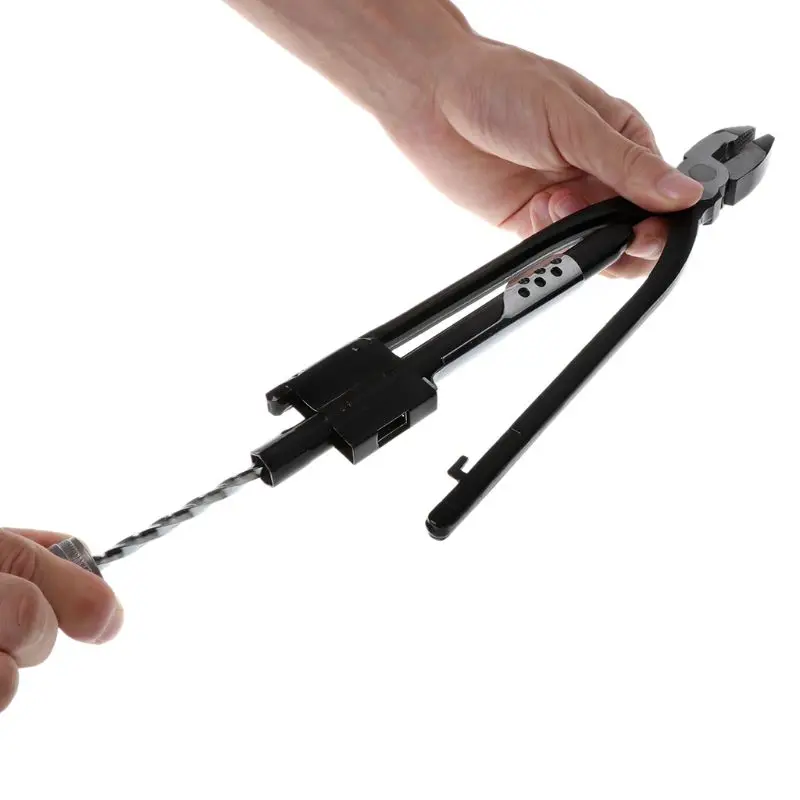

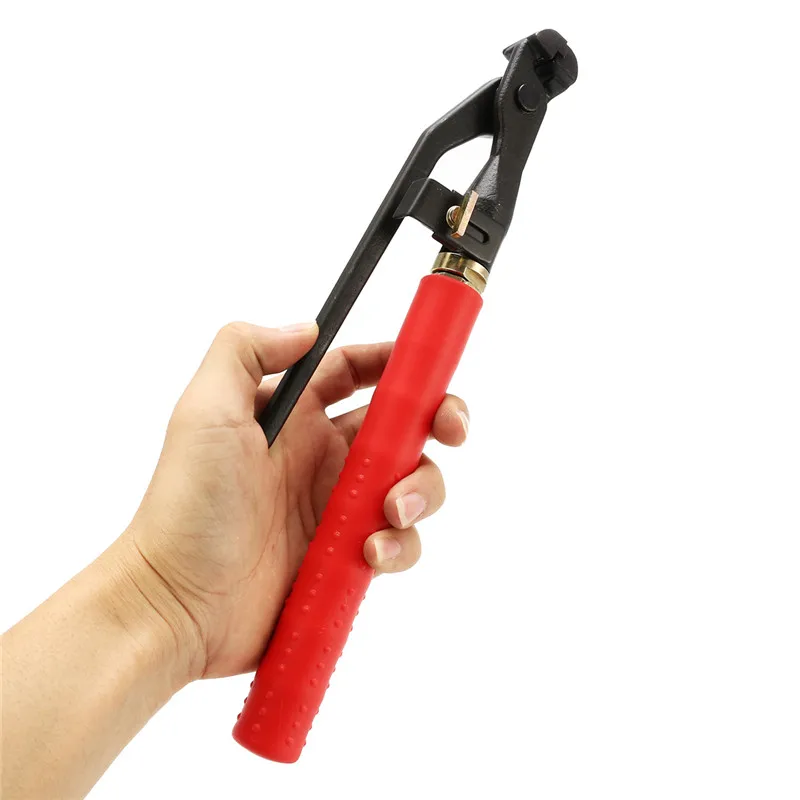

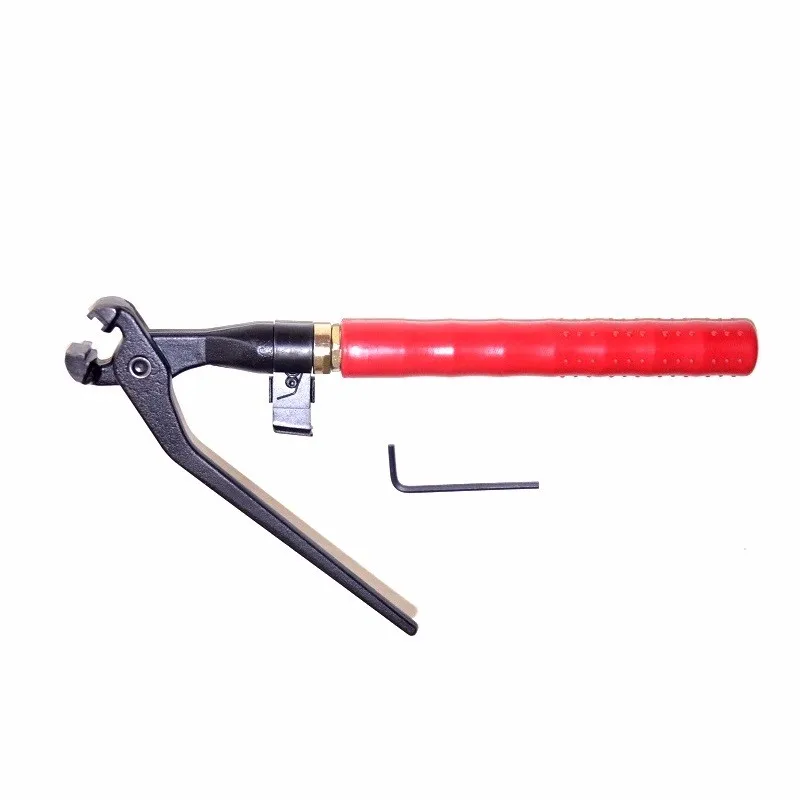

Клещи для скручивания проволоки L=160мм (6958160 Force)

Доставка по Украине

1 518.30 грн

Купить

AVTOTOOL.prom

Клещи для скручивания проволоки L=225мм (6958225 Force)

Доставка по Украине

1 636.95 грн

Купить

AVTOTOOL.prom

Смотрите также

Клещи для скручивания проволоки L=160 мм Force 6958160 F

Доставка по Украине

по 1 516 грн

от 3 продавцов

1 516 грн

Купить

Kolib-Ri Professional

Клещи для скручивания проволоки L=225 мм Force 6958225 F

Доставка по Украине

по 1 634 грн

от 3 продавцов

1 634 грн

Купить

Kolib-Ri Professional

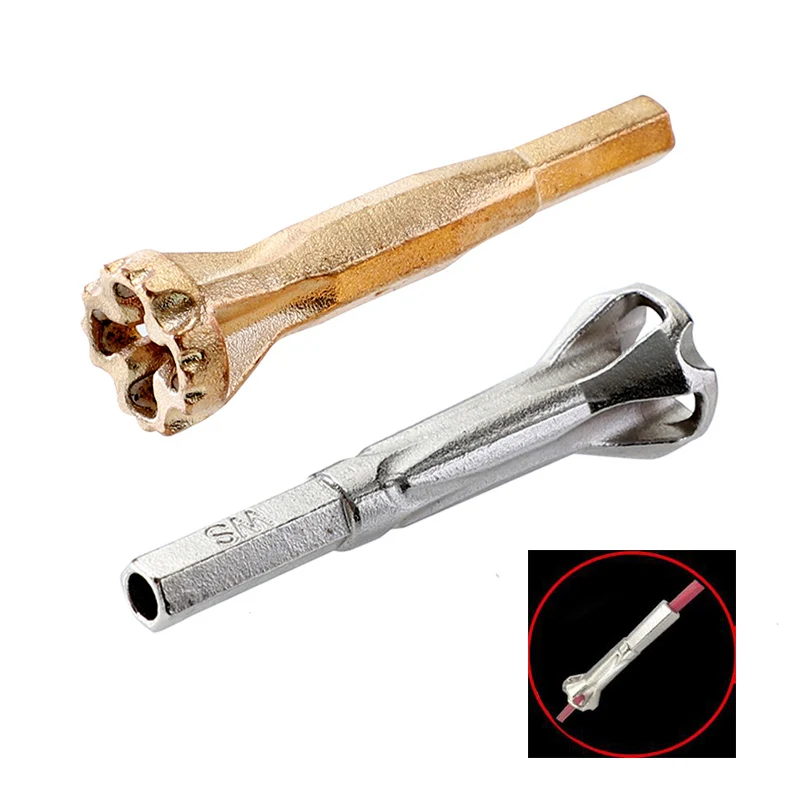

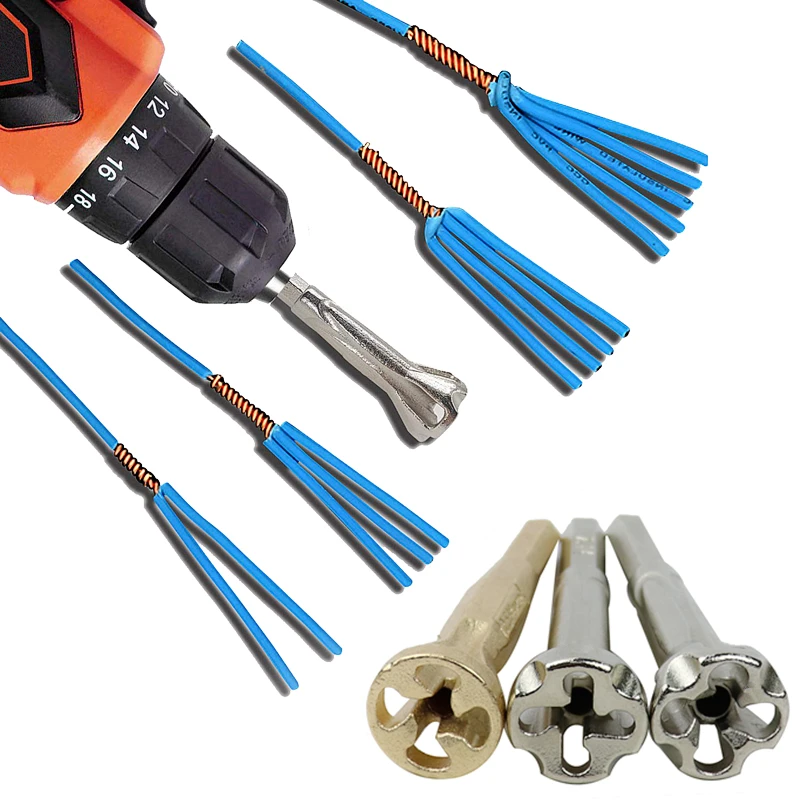

Насадка инструмент на шуруповерт дрель для скрутки и зачистки проводов

На складе

Доставка по Украине

240 — 280 грн

от 8 продавцов

350 грн

245 грн

Купить

Магазин ДОМ КОМФОРТА

Зажим держатель для пайки проводов, сварочные плоскогубцы

Доставка по Украине

по 495 грн

от 3 продавцов

495 грн

Купить

Интернет-магазин «Дрібниці»

Инструмент для рукоделия — пассатижи/плоскогубцы с отсекателем для проволоки 13 см, красные

На складе

Доставка по Украине

88 грн

Купить

Интернет-магазин «Мельница-рукодельница»

Плоскогубцы с комб. рукояткой и кромками для резки проволоки, Мо 160мм,PREMIUM

Доставка из г. Киев

134.08 грн

131.40 грн

Купить

Файний Цвях

Плоскогубцы с комб. рукояткой и кромками для резки проволоки, Мо 180мм,PREMIUM

Доставка из г. Киев

170.80 грн

167.38 грн

Купить

Файний Цвях

Плоскогубцы с комб. рукояткой и кромками для резки проволоки, Мо 200мм,PREMIUM

Доставка из г. Киев

199.41 грн

195.42 грн

Купить

Файний Цвях

Плоскогубцы с комб. рукояткой и кромками для резки проволоки, Мо 160мм Miol 40-020

Доставка по Украине

117 грн

Купить

ToolGrand — автосервисное оборудование и инструмент

Плоскогубцы с комб. рукояткой и кромками для резки проволоки, Мо 180мм Miol 40-021

Доставка по Украине

141 грн

Купить

ToolGrand — автосервисное оборудование и инструмент

Плоскогубцы с комб. рукояткой и кромками для резки проволоки, Мо 200мм Miol 40-022

Доставка по Украине

165 грн

Купить

ToolGrand — автосервисное оборудование и инструмент

Зажим держатель для пайки проводов, сварочные плоскогубцы

Доставка по Украине

по 495 грн

от 5 продавцов

495 грн

Купить

PovnyiyKit

Клещи для скручивания проволоки L=160 мм (FORCE 6958160)

Доставка по Украине

1 361 грн

Купить

ТОВ «ФОРС МАРКЕТ»

Клещи для скручивания проволоки L=225 мм (FORCE 6958225)

Доставка по Украине

1 467 грн

Купить

ТОВ «ФОРС МАРКЕТ»

приспособления » Изобретения и самоделки

Содержание

• Колечко из проволоки за две минуты
• Как сделать кольцо из проволоки
• Как закатать проволоку в кольца?
• Простейшее устройство для скручивания проволочных колец
  • Простейшее устройство для скручивания проволоки делается в домашней мастерской
  • Как работать?

Колечко из проволоки за две минуты

Это пожалуй самое важное из моих колец. Почему? Его, при небольшой помощи взрослых, сможет сделать даже трехлетний ребенок. Оно не замкнуто. То есть подходит на палец любого размера. И если его сделал ребенок, то может носить его сам, а может подарить маме, бабушке или любимой учительнице. Подойдет всем.

Для того чтобы его сделать надо минимум инструментов и материалов. Такое кольцо наиболее подходит чтобы проводить мастер-классы по ювелирке с детьми. Можно с целым классом. На это уйдет лишь горсть бисера с бусинками и небольшой моток алюминиевой проволоки. Можно делать и из медной проволоки, но тогда дети должны быть постарше. Обычно с медью могут работать дети не младше двенадцати лет. Да и такое кольцо просто красиво.

Давайте приступим к работе. Нам надо две маленьких бусинки или две бисеринки, главное чтобы в них входила проволока. Еще нужна бусинка покрупнее и отрезок проволоки сантиметров 35. Из инструментов нужны кусачки и круглогубцы.

Товары для изобретателей Ссылка на магазин.

 Материалы и инструменты.

Проволоку согнем пополам, так чтобы один конец заходил за другой.

Электроника для самоделок вкитайском магазине.

 Проволоку складываем вдвое.

Теперь делаем прием “ключ”. То есть скручиваем проволоку, тем движением, каким мы открываем замок ключом. Достаточно четырех — пяти поворотов.

 Прием «ключ».

Дальше одеваем три бусинки на один из концов, так чтобы большая бусинка была в окружении маленьких.

Потом опять крутим проволоку. Достаточно будет пяти поворотов, если скрутка плотная.

На концах проволоки делаем с помощью круглогубцев спирали. Закручивать их можно в любую сторону, да и форма у них может быть разная. Спираль это символ жизни и бесконечного времени. Именно поэтому этот тип колец называют “Кольцом Нефертити”. В Древнем Египте очень любили изображать спираль.

Получается фигура чем-то напоминающая детям кузнечика.

Теперь заготовку надо сформировать в виде кольца. Так как проволока мягкая, то это можно сделать используя как оправку собственный палец.

 Кузнечик из проволоки.

Спирали должны быть расположены так, чтобы быть симметрично вокруг центральной бусины. Это очень важно. Если кольцо симметрично, то все другие недостатки вашей работы будут менее заметны.

 Колечко»Нефертити» готово.

Вот несколько таких и других колечек, которые возможно мы будем с Вами делать, если Вы поддержите меня лайками и комментариями.

 Колечки на руке.

Носим колечко с удовольствием, дарим его близким и вспоминаем красавицу Нефертити.

Источник

Как сделать кольцо из проволоки

Как сделать кольцо из медной проволоки. Пошаговый Мастер класс для начинающих.

Нам потребуется медная проволока толщиной 1 мм и 0,4 мм. Можно использовать проволоку не 1 мм а чуть потолще. Я взял именно медную проволоку как самую доступную и подходящую по твердости.

Если будете продолжать заниматься изготовлением украшений из проволоки рекомендую использовать медную проволоку из электрических проводов использовать как эталон.

Немного поясню. Проволоки во всем мире маркируют как мягкие, средней жесткости и жесткие. Так вот, медная проволока проволока из проводов соответствует классификации как средняя жесткость. Поработав с этой проволокой вы поймете какую проволоку вам приобретать в дальнейшем.

Бусина с отверстием — желательно из натурального камня.

Оплетаем пару проволок толщиной 1 мм тонкой проволокой 0,4 мм. Как оплетать я расскажу в видео уроке ниже (в самом низу статьи).

После изготовления кольца его можно запатинировать (состарить) в парах аммиака или в специальных растворах. Затем кольцо (проволоку) нужно заполировать.

Да, согласен медь оставляет следы на коже. Но мы же учимся работать с проволокой и главные ваши подвиги еще впереди. К тому же проволоку можно покрыть лаком. Сделать потом кольцо из другой проволоки…

Это же процесс обучения, вы должны прочувствовать проволоку. И как вы понимаете без практики никак нельзя.

Валерий Воробьев. Мастерская Рукодел.
Источник

Как закатать проволоку в кольца?

Иногда требуется наделать проволочных колец, допустим для рыболовных снастей или кольца для гардин, чтобы шторы повесить, а может быть проволочные кольца нужны для каких-то поделок….

Чтобы сделать простейший сгибатель для закатывания проволоки в кольца, понадобится совсем немного материалов.

Трубка на 25 мм в диаметре. От неё отпиливаем отрезок длиною 60 мм.

С одного конца отрезка делаем торцевой пропил вдоль трубки. Длина и ширина пропила 40 х 5 мм.

С трубкой работы закончили, далее работаем с пластиной-основанием.

Размер пластины-основания 40 х 120 мм. Отпиливаем эту пластину от стальной полосы соответствующего размера.

По концам пластины сверлим крепежные отверстия под шурупы.

Устанавливаем трубку на пластину вертикально, по её центру, пропиленным концом вверх.

Свариваем пластину с трубкой.

На верстаке выбираем свободное место под скручиватель. Стараемся разместить его возле края верстака, так, чтобы было удобно работать.

Прикручиваем скручиватель шурупами к верстаку.

Можем работать.

Процесс скручивания проволоки в кольца прост. Один конец проволоки надо вставить в продольный разрез трубки, тем самым зацепив его за трубку. Далее обматываем проволоку вокруг трубки.

Когда проволока вокруг трубки накручена, снимаем её через верх трубки, тянем рукой, пружина из проволочных колец снимается.

С помощью кусачек раскусываем проволоку на отдельные кольца.

Возможно скручивать не только проволоку, но и металлические полосы из алюминия, меди, стали.

zen.yandex.ru

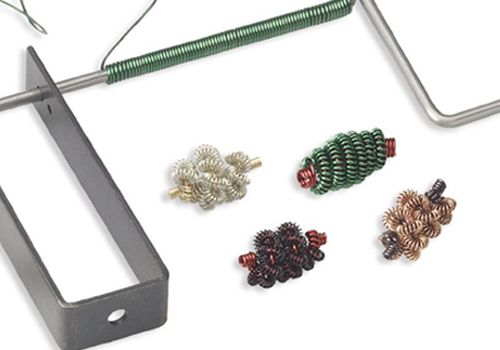

Простейшее устройство для скручивания проволочных колец



Для чего вообще нужны проволочные кольца? Из проволочных колец можно сплести цепь, использовать их как грузила при изготовлении сетей, сделать стопора, в качестве узоров в декоративных металлических заборах и оконных решетках. Да мало-ли для чего. Все зависит от толщины проволоки и металла из которого она сделана: железо, алюминий, медь, нихром… Ну и конечно же от вашей фантазии.

Простейшее устройство для скручивания проволоки делается в домашней мастерской

Два обрезка трубы приварены на длинную полосу по одному с каждого конца. Они будут играть роль посадочных подшипников. Между трубками и полосой приварены пластинки, благодаря которым увеличивается зазор столь необходимый для того, чтобы можно было накручивать проволоку разной толщины.

По длине полосы-основания и внутреннему диаметру трубок подобрана еще одна труба, на которую собственного и накручиваются проволочные кольца. В этой трубе, примерно до половины её длины сделан продольный разрез при помощи болгарки. К противоположному концу трубы, там, где нет разреза, приварена рукоятка.

Вот и вся конструкция

Как работать?

Для начала устройство необходимо установить в тиски. Далее конец проволоки, которую будем скручивать в кольца, вставляем в продольный разрез трубы, и начинаем вращать трубу рукояткой.

Проволока скручивается в кольца. После того как проволока скручена, сдвигаем трубу в сторону, чтобы один ее конец вышел из посадочной трубки, и снимаем накрученную проволоку.

Теперь остается при помощи зубила и молотка разрубить скрученную проволоку на отдельные кольца!

zen.yandex.ru/id/5b238e7171f78e00ac9570f6/

Делаем поводки из проволоки со скруткой для спиннинга своими руками

Самодельные спиннинговые поводки из проволоки описаны во многих статьях. Проблемы прочности, длины и применения обсуждены детально. Практические же вопросы изготовления звеньев спиннинговых поводков из проволоки авторы известных мне публикаций подробно не рассматривали. Потому в свое время решал задачу формирования разъемных петелек поводка скручиванием гитарной струны самостоятельно. Возможно, изобретая велосипед. А сейчас предлагаю нехитрые наработки — способы и устройства, удобные для применения и на рыбалке.

Краткое упоминание пишущими коллегами по увлечению самодельных станочков для изготовления спиннинговых поводков без конкретных рисунков, описаний и рекомендаций может вызывать, представляется, лишь досаду. Ведь именно способ и качество скручивания проволоки определяют, в частности, и прочность всего звена, и его «проходимость» сквозь водоросли. Отметив, что рыболовы употребляют термин «скрутка» преимущественно в отличном от словарного толкования значении, кавычки далее все-таки опустим. Формировать петельки поводка для спиннинга приходится каждому рыбаку, не имеющему желания и/или возможности искать и покупать готовые изделия или фирменные «средства производства». Но без специального приспособления спиннингисты, особенно поначалу, непроизводительно растрачивают силы, время и лишь «переводят» проволоку.

У кого-то этот период неоправданно затягивается, а иные так и не достигают приемлемого качества поводков. Судя по зачастую неполной и неконкретной информации, поводки обыкновенно делают в домашних условиях с помощью специальных стационарных станочков. Можно только догадываться, насколько существенно требования соответствующих техзаданий отличаются по приоритету и «весу» у разных разработчиков. Качество конкретного приспособления и удобство его применения зависит от конструкторских и слесарных навыков рыболова, имеющихся в его распоряжении материалов и инструментов и других факторов. В большинстве случаев мастера устанавливают на общем основании две или три стойки, в том числе перемещаемую для изготовления спиннинговых поводков разного размера. На них монтируют устройство для зажима проволоки и вороток в направляющих для ее скручивания.

В моем представлении, станочек для скрутки той или иной конструкции должен обеспечивать натяжение и скручивание проволоки. Причем, что важно, без малейшего повреждения образующего поводок отрезка. Вместо стоек использовал пару небольших тисков. Чтобы реже их переустанавливать, соорудил длинный вороток из стержня диаметром три миллиметра с плечом порядка пятидесяти — рис. 1, а. Гайки и втулки пошли на рукоятку и направляющие, которые впоследствии зажал в тиски. Контактирующий с проволокой конец загнул крючком, внешнюю сторону которого расплющил и опилил до каплевидной в сечении формы. Что обеспечивает сравнительно плавный перегиб, а следовательно, и прочность проволоки на ближнем к петельке витке. Этот конкретный станочек — лишь один из многих возможных вариантов и ничем особенно не примечателен, но для краткости и определенности дальнейшего описания будем «работать» именно с ним. Один конец отрезка проволоки необходимой — с запасом на скрутки — длины зажимают в тиски, а несколько миллиметров другого отгибают практически перпендикулярно. И захватывают вплотную к перегибу, например, пассатижами, как показано на рисунке или удобно каждому мастеру. Петлю проволоки размером с будущую скрутку цепляют крючком воротка, натягивают и одновременно скручивают.

Отметим, в направлении, единожды выбранном рыболовом для удобства последующего применения спиннинговых поводков на рыбалке. С началом скручивания прислоненный к натянутой проволоке инструмент оказывается прижатым к струне. Важно визуально контролировать шаг. Как известно, спиннинговый поводок с оптимальным шагом скрутки удобен в работе и достаточно прочен. Соединение с крупным шагом «слабее», а с мелким — непрактично при переоснащении. Вдобавок прочность «перекрученной», излишне напряженной проволоки уменьшается вплоть до разрушения даже непосредственно на станочке. Причем предварительно сопротивление скручиванию ощутимо возрастает. Такую «подсказку» материала используют как второй критерий «правильности» изготовления поводка для спиннинга.

Завершив процесс, короткий отогнутый участок проволоки направляют вдоль поводка для удобства частичного раскручивания. Обеспечив доступ инструмента, откусывают вспомогательную часть свободного конца так, чтобы он оказался на виток короче ответной основной крученой ветви. Вновь заплетенный конец экранирован и потому не цепляет «лишние» водоросли и не способствует перехлестам. Что весьма существенно, поводок не сжимают и не пережимают, поэтому ни на гладком рабочем участке, ни на скрутке поводка не остается следов тисков, пассатижей и взаимного обмятия в них скрещенных концов проволоки. По сути, концентраторов напряжений, с которых обычно и начинается разрушение. Причем при меньшем, чем для бездефектного изделия, приложенном растягивающем, а тем более изгибающем усилии. Этим рассматриваемые в статье технологии принципиально и выгодно отличаются от скручивания проволоки в той или иной степени повреждающим ее инструментом.

Например, двумя пассатижами «с перехватом», что к тому же требует немало времени даже при наличии ассистента. А наш процесс формирования ушка повадка занимает всего несколько секунд. Вновь убеждаемся, что мелочей не бывает не только на рыбалке, но и при подготовке к ней. Описанным образом сразу — для увеличения производительности — делают необходимое количество заготовок поводков с одной петелькой. Вторую скрутку поводка формируют аналогично первой. Заготовку удерживают за изготовленное описанным или иным способом либо уже имеющееся на струне ушко. Его надевают, например, на крючок на конце зажатого в тиски стержня — рис. 1, б — или сверло подходящего диаметра с уклоном от воротка. Готовое звено поводка при необходимости выпрямляют. Хотя бы один поводок, а «в идеале» не менее трех поводков из первой и каждой чем-то отличающейся от нее партии тестируют, не забывая про защитные очки. Для уверенности в качестве элемента желательно испытать его нагружением до раскручивания ушка или разрушения самого поводка. А чтобы использовать поводок как не только «зубостойкое», но одновременно и слабое звено снасти с регулируемой числом витков скрутки прочностью, изучают соответствующую зависимость. Такую получил, например, В. Хан в статье «Полевка глазами спиннингиста».

При этом, в частности, выявляется минимальное число витков скрутки, обеспечивающее наибольшую крепость спиннингового поводка в целом. Сравнить относительную прочность отличающихся материалом и/или способом изготовления поводков можно, соединив их последовательно. Поэтапным растяжением цепочки определяют и исключают из дальнейшего тестирования «слабейшее» в каждом наборе звено. Так выявляют весь прочностной ряд поводков. К слову, аналогично сопоставляю прочность различных узлов на конкретной лесе. Рассмотренная технология изготовления поводков для спиннинга меня, например, вполне устраивает, но только как «домашняя». При этом допускаю, что не у каждого мастера есть тиски в двух экземплярах. С другой стороны, многим спиннингистам нужна и «полевая», основанная на использовании легких и компактных устройств методика. Ведь зачастую необходимо пополнить запас поводков или сделать звенья необходимой в конкретном случае прочности и длины из мотков проволоки непосредственно на многодневной рыбалке. Предлагаю варианты. Как оказалось, использовать для нашей цели тиски или стойки с закрепляемым в них «классическим» воротком совсем не обязательно. Вариант мобильного приспособления показан на рис. 1, б.

Простейшая закрутка для поводка обеспечивает захват, натяжение и скручивание проволочной петли вручную. Точнее, «проворачиваемым» на каждом обороте пальцем. Разумеется, следует исключить возможность застревания (особенно в устройствах с замкнутым кольцом) пальца и травм от возможных задиров и шероховатостей поверхности прутка. При значительном объеме работ может пригодиться перчатка. Сделать устройство несложно, но можно воспользоваться и готовым изделием. Например, распространенными в быту двусторонними крючками для подвешивания штор или сумок. В любом случае контактирующий с проволокой конец целесообразно доработать, как описано выше. Зафиксировать конец проволоки с петелькой также удается без тисков. Даже в полевых условиях подойдет, например, тот же S‑образный двусторонний крючок — рис. 1, в. Его прикрепляют любым удобным способом, в том числе привязывают, к подходящему неподвижному или массивному предмету. Например, цепляют за ветку сухого дерева либо банку (сиденье) лодки. Для натяжения струны или проволоки любой разумной длины достаточно просто отодвинуться на необходимое расстояние от места закрепления. Тогда как в мастерской размер заготовки поводкаограничен верстаком с тисками либо общей для стоек базой. Закрепив конец проволоки с ушком, другой удерживают пассатижами и скручивают, как описано выше. Сделав на длинной проволоке второе ушко, отрезок необходимого для поводка размера откусывают. И так далее. Израсходовав проволоку, на отделенных ранее «полуфабрикатах» формируют недостающие петельки.

По качеству и виду «мобильные» скрутки поводков практически не отличаются от «стационарных». Задача выполнения первой на отрезке проволоки скрутки также решаема. Причем не нужны ни тиски, ни помощник с инструментом. Отрезок проволоки оборачивают вокруг любого закрепленного, удерживаемого или прижимаемого хотя бы ногами для высвобождения рук продолговатого предмета округлого сечения. Например, ручки весла или подсачека. Концы струны отгибают под прямыми углами и сближают, как показано на рис. 1, г. В частности, скрещивают для надежности захвата пассатижами. Затем выполняют скручивание под натяжением — рис. 1, д. С «одноушковым» отрезком проволоки работали ранее. На заключительном этапе поводки при необходимости выпрямляют — рис. 1, е. Предыстория — сравнительно плавный изгиб — практически не сказывается на свойствах звена, которое часто подвергается гораздо большим деформациям при ловле. Скрутки поводка обычно делают поочередно. Однако «классическое» изделие можно получить и иным способом. Основной операцией и отличительным признаком предлагаемого подхода является одновременное совместное скручивание концов на длине, вдвое и более превышающей желаемый размер скруток. Которые впоследствии просто сплетают из предварительно завитых концов даже вручную. Благо шаг всех полученных «за одну установку» витков одинаков.

Представляется, такой метод особенно удобен непосредственно на рыбалке. Впрочем, судите сами. Начнем, как и ранее, со стационарного варианта. На отрезок проволоки — будущий поводок — надевают две трубочки одинаковой длины с внутренним диаметром, превышающим поперечник готовой скрутки. В частности, отрезки использованных стержней гелевых ручек. По концам трубочек предварительно снимают фаски во избежание резких изгибов струны. Размер трубочек задает протяженность гладкой — рабочей — части изделия, а расстояние от их краев до тисков — длину скрутки. Концы проволоки зажимают тисками, а образованную петлю захватывают между трубочками закрепленным в патроне дрели крючком воротка или ручной «закруткой», натягивают и скручивают — рис. 2, а. Дрель предпочтительнее ручная как более «чувствительная» к перекручиванию.

Кстати, разрушение проволоки обычно происходит в месте зажима. Впрочем, в данном случае это не критично, что является одним из достоинств метода. По достижении оптимального шага скрутки проволоку расплетают. Трубочки снимают. Побывавшие в тисках кончики откусывают. Таким образом, на поводке не остается вмятин. Витые части сгибают примерно пополам или в выбранном рыболовом месте круглогубцами на стержне подходящего диаметра либо иным образом — рис. 2, б. Причем именно так, чтобы ветви были взаимно симметричны «в свету». Следует подчеркнуть, что только это и дает возможность последующего плотного, выдерживающего нагрузки переплетения. Затем концы заплетают до «штатного» вида. Это несложно сделать и без инструментов. Рабочую часть поводка выпрямляют. Если первые скрутки получатся не слишком качественными, их можно «доводить». Например, зажав конец скрутки пассатижами через прокладку и вращая ушко той же «закруткой». В предположении о новизне метода и в надежде на использование рыболовами получаемых описанным образом скруток предлагаю для определенности называть их вторичными. Ведь легко сплетаются части уже закрученных на первом этапе, причем одновременно, концов. Основной, представляется, недостаток рассмотренного способа скручивания в том, что проволока подвергается сравнительно резкому перегибу в месте контакта с крючком воротка или «закрутки».

В отличие от штатной петельки, этот участок выпрямляют, «лишний» раз деформируя поводок практически посередине. Правда, это не сказывается при изготовлении из обеих частей достаточно длинных скруток поводков минимального размера. Такие тоже находят применение, но сейчас не об этом. К тому же для изготовления поводков различной длины необходим набор соответствующих трубочек. Применение легкой электрической дрели (в низкоскоростном режиме) позволяет высвободить одну руку и заменить тиски пассатижами. Но даже аккумуляторная дрель на рыбалке не слишком уместна. Вполне работоспособное мобильное приспособление для скручивания петель можно сделать, например, из тех же трубочек, разделяющих прямую и витые части поводка, и кольца с ограничивающими буртиками снаружи — рис. 2, в. Подойдет, в частности, отрезанное горлышко пластиковой бутылки. При возможности застревания пальца кольцо разрезают. Размер поводка задают с шагом, равным длине окружности горлышка. Одинаковые трубочки нанизывают на концы проволоки, которые зажимают и удерживают. Например, пассатижами. Петлю скручивают другой рукой, как описано выше. Таким образом, проволоку резко не перегибают.

В стационарном варианте кольцо можно вращать с помощью дрели и промежуточного стержня с крючком. Более удобен на рыбалке, да и не только малогабаритный мобильный станочек — рис. 2, г (три проекции). С помощью такого приспособления также делают поводки с рабочими частями и скрутками практически любой длины и в любых условиях. Устройство сравнительно несложно изготовить. В данном случае «закрутка» выполнена из половинки разрезанной вдоль металлической трубки. Заготовку длиной порядка десяти–двенадцати сантиметров, позволяющую делать поводки «ходового» размера, загибают в виде вопросительного знака вогнутой поверхностью наружу. Напротив загнутого края сверлят отверстие диаметром больше поперечника будущей скрутки. Причем под нужным углом для намотки — при необходимости — длинного отрезка струны на незамкнутое кольцо практически без перегибов. На прямом конце делают развилку для разделения прямых и витых частей проволоки, а также плавного перехода между ними. Как бы рожки улитки, которую станочек весьма напоминает. Кстати, название «улитка» предлагаю на случай распространения приспособления. Разомкнутое кольцо устройства диаметром двадцать пять–тридцать миллиметров надевают на палец, ориентируют станочек прямым концом к удерживающим концы проволоки пассатижам (тискам) и под непрерывным натяжением скручивают петлю. Проволоку, скрученную с помощью «улитки» или иного приспособления, расплетают. Витые части преобразуют описанным выше образом во вторичные скрутки — рис. 2, д. Определенным недостатком устройств является необходимость изгибать поводок, пусть и по сравнительно большому радиусу. О «смягчающих обстоятельствах» говорили выше. Выпрямленное изделие имеет «штатные» свойства и вид — рис. 2, е.

Способ изготовления поводков из скрученной петли, особенно с применением исключающих резкие изгибы проволоки устройств, по качеству изделий и производительности сопоставим с рассмотренными ранее технологиями. К тому же методика мобильна, проста и требует минимального набора инструментов. Среди других отличительных достоинств — возможность гарантированно получать обе скрутки поводка с одинаковым шагом. И, как следствие, задавать их относительную прочность только количеством витков. При необходимости и определенных условиях обеспечивают раскрытие ближнего к приманке ушка при возрастающем натяжении. Так сохраняют и леску, и сам поводок. Получить сразу несколько заготовок для поводков, причем без перегибов гладкого участка, можно с помощью все тех же трубочек необходимого размера. Проволоку длиной, соответствующей четному количеству будущих заготовок, сгибают пополам.

Нанизывают попарно одинаковые трубочки и зажимают свободные концы струны. Или соединяют их и закрепляют образованное кольцо одним из рассмотренных выше способов. Например, как на рис. 1, в. Затем скручивают кольцо или длинную петлю — рис. 3. Ветви разъединяют, проволоку разделяют на части (удобнее именно в этой последовательности) и снимают трубочки. Из заготовок делают поводки, скручивая концы описанным выше образом. В отраженном на рисунке примере таких звеньев будет четыре. Менее удобно, но иногда по разным причинам приходится изначально пользоваться двумя отрезками проволоки. Тогда их концы попарно соединяют предварительным скручиванием, несложным узлом или иначе, замыкая контур. Дальнейшие операции аналогичны рассмотренным. Причем принципиальных ограничений по периметру контура, а следовательно, и количеству одновременно изготавливаемых звеньев нет. Даже без посторонней помощи и тисков рыболов может изготавливать поводки необходимых размеров без повреждения их инструментами с достаточно высокой производительностью. Все предложенные устройства несложно изготовить, а способы — применить. Представленные наработки позволяют, на мой взгляд, просто, удобно, быстро и качественно скручивать проволоку практически в любых условиях и делать поводки с рабочей частью и скрутками различной длины. Заинтересовавшиеся коллеги- рыболовы могут выбрать, опробовать и освоить конкретный метод.

Лев Лавейкин

Устройство для скручивания проволоки

Авторы патента:

Ламердонов З.Г.

Хаширова Т.Ю.

Шахмурзов М.М.

Созаев А.А.

B21F7 — Скручивание проволоки; скручивание проволоки в жилы (для соединения проволоки ограниченного размера B21F 15/04)

B21F15/04 — без дополнительных соединительных элементов или материалов, например скручиванием



Устройство предназначено для скрутки проволоки. Устройство для скручивания проволоки содержит штангу, на одном конце которой перпендикулярно ей жестко закреплена рукоятка. На другом конце штанги имеются два или более глазков с отверстиями. Дополнительно устройство содержит упругий элемент, перемещающееся по штанге прижимное устройство в виде полого цилиндра с усеченным наконечником, ориентированным по направлению к глазкам, а другой конец прижимного устройства подпружинен, и местоположение его на штанге фиксируется фиксатором. Устройство позволяет повысить производительность труда и качество скрутки проволоки. 1 з.п.ф-лы, 5 ил.

Изобретение относится к устройствам для скрутки проволоки и позволит повысить производительность и расширить технические возможности.

Известно устройство для гибки концов стержней плоской сетки, содержащее механизм подачи стержней в зону гибки, выполненный в виде симметрично расположенных и установленных на концах приводного вала двух дисков с гнездами и двух силовых гибочных головок, каждая из которых установлена на основании в зоне диска (SU 1556802 А1, 15.04.1990). Каждая силовая головка состоит из узла формообразования петли. Узел гибки конца стержня состоит из силового цилиндра, установленного на кронштейне, и гибочного ролика, закрепленного на штоке силового цилиндра. Узел формообразования петли состоит из установленного в корпусе шпинделя, закрепленного на приводном валу, и закрепленных на шпинделе гибочной оправки и обкатного ролика. Недостатком данного технического решения является то, что устройство представляет из себя достаточно сложный механизм для использования в качестве инструмента для скручивания проволоки; конструкция представляет из себя достаточно сложное техническое решение, что делает ее не надежной в работе и дорогой по стоимости; низкое качество скручивания проволоки и прочности соединяемых элементов; данное техническое решение не эффективно для применения в тех случаях, когда необходимо его использовать в полевых условиях.

Известны клещи, содержащие соединенные между собой рукоятки с губками, снабженные коаксиально установленными с возможностью осевого перемещения друг относительно друга трубами, на одних концах которых размещены рукоятки, на других концах наружной и внутренней труб шарнирно установлены соответственно направляющие ролики и взаимодействующие с ними губки, и расположенным в полости внутренней трубы упругим элементом, концы которого закреплены соответственно на наружной и внутренней трубах (SU 1097486 А, 15. 06.1984). Недостатком данного технического решения являются при использовании его в качестве устройства для скручивания проволоки очень низкая производительность производства работ и низкое качество прочности в месте скручивания; в процессе производства работ большие нагрузки приходятся на руки рабочего, осуществляющего скрутку проволоки; устройство в экономическом отношении не всегда является эффективным техническим решением.

Технический результат, достигаемый в заявленном изобретении, заключается в повышении производительности труда и качества скрутки проволоки.

Указанный технический результат достигается тем, что в устройстве, содержащем штангу, на одном конце которой перпендикулярно ее жестко закреплена рукоятка, согласно изобретению на другом конце штанги имеются два или более глазков с отверстиями, кроме того, дополнительно содержит упругий элемент, перемещающееся по штанге прижимное устройство в виде полого цилиндра с усеченным наконечником, ориентированным по направлению к глазкам, а другой конец прижимного устройства подпружинен и местоположение его на штанге фиксируется фиксатором.

Рукоятка имеет телескопическую конструкцию и длина ее может изменяться в зависимости от величины требуемого момента вращения для скручивания проволоки.

Диаметр отверстий зависит от величины диаметра скручиваемой проволоки и принимается как правило большим на 1-2 мм. Скручиваемые элементы обвязываются проволокой, концы которой пропускаются через отверстия глазков, и после прижима прижимным устройством приводятся во вращения и соединяются между собой проволокой.

В исходном положении прижимное устройство поднимается вверх и фиксируется в верхнем положении. Штанга, для того чтобы осуществлять демонтаж скручивающего устройства, имеет разъем. Разъем из себя представляет соединение вставки во втулку, закрепленные между собой винтами. Фиксатор положения состоит из упорного цилиндрического кольца, зафиксированного на заданном местоположении винтом. Фиксатор положения является упорным элементом для прижимного устройства и место положения его на штанге определяется необходимой величиной жесткости пружины. Прижимное устройство представляет из себя полый цилиндр с усеченным коническим сужением. Усеченная коническая часть прижимного устройства позволяет более эффективно защемлять проволоку, пропущенную через отверстия глазков. Сила защемления проволоки зависит от жесткости пружины. Прижимное устройство рычагом, вращающимся вокруг оси, фиксируется упором, который проникает в отверстие, проделанном на штанге в результате обратного давления упругого элемента на рычаг.

На фиг.1 изображено устройство для скручивания проволоки, общий вид; на фиг. 2 — вид А на фиг.1; на фиг.3 — вид В на фиг.1; на фиг.4 — вид С на фиг. 1; на фиг.5 — вид D на фиг.1.

В нижней части штанги 1 жестко закреплены глазки 2 с отверстиями 3. С другого конца штанги 1 имеется рукоятка 4 с удлинителем 5. По штанге 1 свободно перемещается прижимное устройство 6, подпружиненное пружиной 7, местоположение которой зафиксировано фиксатором положения 8. Штанга имеет разъем 9. Разъем 9 из себя представляет соединение вставки 10 во втулку 11, закрепленные между собой винтами 12. Фиксатор положения 8 состоит из упорного цилиндрического кольца 13, зафиксированного на заданном местоположении 14 винтом 15. Прижимное устройство 6 представляет из себя полый цилиндр с усеченным коническим сужением 16. Прижимное устройство 6 рычагом 17, вращающимся вокруг оси 18, фиксируется фиксатором 19, который проникает в отверстие 20 в результате обратного давления упругого элемента 21 на рычаг 17. Скручиваемые элементы 22 обвязываются проволокой 23, концы которой попускаются через отверстия 3, и после прижима прижимным устройством 6 приводятся во вращения и соединятся между собой проволокой 23.

Устройство для скручивания проволоки работает следующим образом. Скручиваемые элементы 22 обвязываются проволокой 23, концы которой попускаются через отверстия 3 глазков 2. Глазки 2 с отверстиями 3 жестко закреплены в нижней части штанги 1. С другого конца штанги 1 имеется рукоятка 4 с удлинителем 5, которой имеет возможность свободно скользить по рукоятке, удлиняя ее размеры. По штанге 1 свободно перемещается прижимное устройство 6, подпружиненное пружиной 7, местоположение которой зафиксировано фиксатором положения 8, прижимное устройство 6 на штанге 1 фиксируется в зависимости от необходимой для работы величины жесткости пружины 7. Перед началом работы прижимное устройство 6 поднимается в верхнее положение и фиксатором 8 фиксируется. Штанга имеет разъем 9, позволяющий в случае необходимости производить монтаж или демонтаж устройства. Фиксатор положения 8 состоит из упорного цилиндрического кольца 13, зафиксированного на заданном местоположении 14 винтом 15. Разъем 9 из себя представляет соединение вставки 10 во втулку 11, закрепленные между собой винтами 12. Прижимное устройство 6 представляет из себя полый цилиндр с усеченным коническим сужением 16. Коническое сужение позволяет усиливать степень защемления проволоки в отверстии 3 глазка 2. Прижимное устройство 6 рычагом 17, вращающимся вокруг оси 18, фиксируется фиксатором 19, который проникает в отверстие 20 в результате обратного давления упругого элемента 21 на рычаг 17.

Конструкция представляет из себя достаточно простое техническое решение, что делает ее надежной в работе и дешевой по стоимости.

При использовании его в качестве устройства для скручивания проволоки повышается производительность труда и качество прочности в месте скручивания.

В процессе производства работ снижаются нагрузки на руки рабочего, осуществляющего скрутку проволоки.

Данное техническое решение эффективно и для применения в тех случаях, когда необходимо его использовать в полевых условиях.

Устройство в экономическом отношении является эффективным техническим решением.

Формула изобретения

1. Устройство для скручивания проволоки, содержащее штангу, на одном конце которой перпендикулярно ей жестко закреплена рукоятка, отличающееся тем, что на другом конце штанги имеются два или более глазков с отверстиями, кроме того, дополнительно содержит упругий элемент, перемещающееся по штанге прижимное устройство в виде полого цилиндра с усеченным наконечником, ориентированным по направлению к глазкам, а другой конец прижимного устройства подпружинен и местоположение его на штанге фиксируется фиксатором.

2. Устройство для скручивания проволоки по п.1, отличающееся тем, что рукоятка имеет телескопическую конструкцию и длина ее может изменяться в зависимости от величины требуемого момента вращения для скручивания проволоки.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4, Рисунок 5



Похожие патенты:

Устройство для скручивания проводов // 2201481

Изобретение относится к устройствам для изготовления скрученного провода из двух и более питательных проводов

Способ изготовления многожильных витых пружин // 2186652

Изобретение относится к области изготовления многожильных витых пружин с заданными характеристиками и используется в машиностроении и в других областях техники

Устройство для закрутки концов проволоки вокруг жгута // 2095181

Изобретение относится к оборудованию для скручивания проволоки и может быть использовано при изготовлении стропов в виде кольцевых жгутов

Способ изготовления двухпетлевого стропа из кольцевого жгута и устройство для его осуществления // 2087228

Способ производства композиционной проволоки для присадки при внепечной обработке жидкой стали // 2084303

Изобретение относится к области внепечной обработки жидкой стали введением в нее рафинирующих и легирующих присадок, точнее к способу производства присадочной проволоки

Устройство для скручивания проволок // 2045365

Изобретение относится к изготовлению проволочных сеток, используемых в мелиорации и дорожном строительстве, в частности для скручивания двух, рядом расположенных проволок

Устройство для скручивания полосового материала // 1819721

Устройство для скручивания проволоки // 1799308

Устройство для скручивания проволочной стяжки // 1688963

Изобретение относится к оборудованию для получения скрученных проволочных стяжек, может быть использовано при креплении грузов на железнодорожном подвижном составе и автотранспорте и позволяет расшиоить технологические возможности за счет обеспечения скрутки с заданным усилием закручивания

Автомат для изготовления проволочных пучков // 1303234

Изобретение относится к области изготовления проволочных пучков и позволяет повысить производительность и расширить технические возможности автомата

Устройство для закрутки концов проволоки вокруг жгута // 2095181

Изобретение относится к оборудованию для скручивания проволоки и может быть использовано при изготовлении стропов в виде кольцевых жгутов

Устройство для предварительной деформации фасонных проволок при производстве канатов закрытой конструкции // 2090292

Изобретение относится к операции предварительной деформации фасонных проволок и ставить задачу снятия внутренних упругих напряжений с проволок, возникающих при их свивке в канат закрытой конструкции

Устройство для скручивания проволоки // 1770013

Запирающее устройство и приспособление для замыкания и размыкания запирающего устройства // 1728455

Комплекс для очистной выемки и закладки выработанного пространства // 1008470

Устройство для скручивания и отрезки проволоки // 935177

Устройство для соединения концов проволоки // 910292

Устройство для крепления проволокик опоре // 820992

Устройство для крепления проволоки к опоре // 671908

Способ изготовления арматурных сеток // 602276

Механизм скручивания проволоки // 2214879

Изобретение относится к машиностроению и может быть использовано в механизмах обвязки пакетов твердых бытовых отходов после прессования

Приспособление для вязки проволоки

Содержание

• Способы вязки арматуры
  • При помощи электрической сварки
  • При помощи вязальной проволоки
• Ви ды приспо со блений для вязания
• Пошаговая ин с тр укция по вяз ке арматуры
  • Видео — Вязание арматуры крючком
• Как самостоятельно изготовить крючок
  • Видео — Самодельный крючок для вязки арматуры
• Проволока для вязки
• Приспособления для вязки арматуры
  • Крючки
  • Клещи
  • Пистолет
• Как вязать арматуру на фундамент
  • Вязка арматуры шуруповертом
  • Вязка при помощи пластиковых хомутов
• Как сделать крючок для вязки арматуры своими руками
• Итоги
• Виды крючков
• Техника вязания
• Крючок своими руками
  • Важные нюансы

Армирование бетонных конструкций в разы увеличивает их прочность. Для каркаса применяется строительная арматура периодического профиля, диаметр подбирается в зависимости от максимальных расчетных нагрузок. Металл принимает на себя усилия на изгиб и разрыв и не позволяет бетону прогибаться выше допустимых значений. Прогиб для бетона – крайне нежелательное явление, при таких нагрузках он трескается, механические повреждения могут достигать критических значений, приводящих к полной потере устойчивости архитектурной конструкции.

Крючок для вязки арматуры

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но л ет 40 тому назад он был главным, т олько так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения . Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

1. Во-первых, надо на рабочем ме с те держать сварочный аппарат и длинные кабели, что намного усложняе т работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
3. В-третьих, не на всех строительных объектах есть электричество .

При помощи вязальной проволоки

Вязка может выполняться ручным, полу автоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Ви ды приспо со блений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения , фактор инструмента имеет второстепенное значение. Всегда имейт е это в виду, н е стоит покупать дор о гостоящие приспособления.

Вид инструмента для вязания	Краткое описание технических параметров

Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

На заметку! Есть варианты приспособления шуруповерта для ускорения вязки, но практического смысла в этом нет. Дело в том, что шуруповерт оправдывает себя лишь в том случае, когда длина концов проволоки выбрана неправильно и во время закручивания приходится делать много оборотов. Профессиональный вязальщик делает это за 2–3 оборота. Ему намного проще пользоваться обыкновенным крючком, чем работать тяжелым и неудобным шуруповертом.

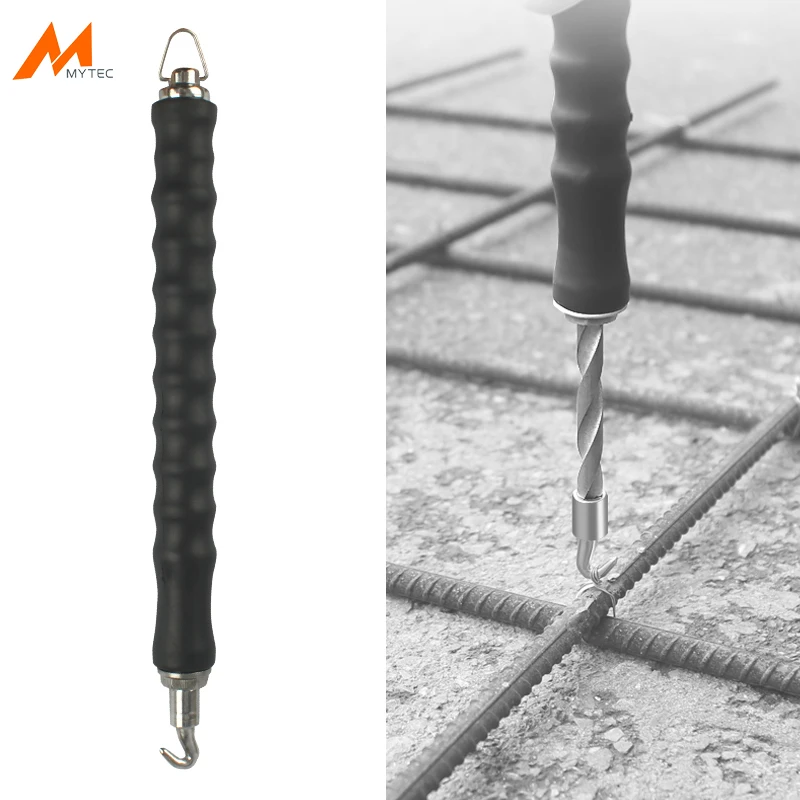

Крючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

Пошаговая ин с тр укция по вяз ке арматуры

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, е сли вам н еобходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным .

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1 . Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, н е надо совершать лишних движений, р асходовать силы и терять время.

К оличество заготовок примерно 40– 50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, про волока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Важно. Мы специально максимально подробно рассказываем все подробности и секреты профессиональных вязальщиков. Каждый из них немого ускоряет и облегчает процесс, а в сумме достигается заметный положительный эффект.

Шаг 2 . Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы , а правой уменьши т е радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

Приемы вязки арматуры

Шаг 3 . Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

Шаг 4 . Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Проволоку нужно поддеть под арматуру

Шаг 5 . Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их.

Крючком нужно подтянуть проволоку

Шаг 6 . Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится . Очень сильно не надо, проволока порвется и придется все повторять сначала.

Скручивание проволоки крючком

Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

Вязка арматуры с помощью крючка

Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как тол ь к о на ч алось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение , ничего потом не придется поправлять.

Практический совет. Длина приспособления зависит от технических особенностей арматурного пояса. Если он имеет два уровня с большими расстояниями между ними, то эту особенность обязательно следует иметь в виду. Опытные вязальщики имеют набор крючков с различными размерами. Дело в том, что слишком длинные усложняют процесс вязки арматуры на верхнем уровне.

Схема вязки арматуры

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

При планировании армирования ленточного фундамента проводится немало расчетов, в том числе – и количества необходимого материала. Получить представление и о количестве узлов, подлежащих связыванию и количестве необходимой для этого проволоки поможет калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Видео — Вязание арматуры крючком

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Шаг 1 . Разметьте провол о ку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для с в ободного вращения), место первого изгиба, через 5 см место второго изгиба, и у часток загиба под крючок.

Важно. Используйте только катанку, если ее нет, то можно взять электрод. Предварительно сбивается флюс.

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки , то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла , цементит переходит в феррит, он становится мягким.

Шаг 2 . На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Шаг 3 . Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки

Шаг 4 . Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону . Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Шаг 5 . По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Практический совет . Очень точно углы контролировать нет необходимости. В процессе вязания их можно подкорректировать для облегчения вращения.

Шаг 6 . Вставьте в тиски готовое изделие и выровняйте е го таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Шаг 7 . Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

Шаг 8 . Вставьте на мес т о ручку и приварите вторую шайбу , она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9 . Проверьте работоспособности крючка.

Если обнаружились проблемы , то их надо исправить .

1. Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние ме ж ду точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Воспользуйтесь нашим калькулятором, если вам необходимо быстро и точно рассчитать количество арматуры для ленточного фундамента. В статье по ссылке подробная информация о методике расчета и полезные рекомендации.

Видео — Самодельный крючок для вязки арматуры

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку. Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для арматуры 10 мм — это 25 см, для 12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

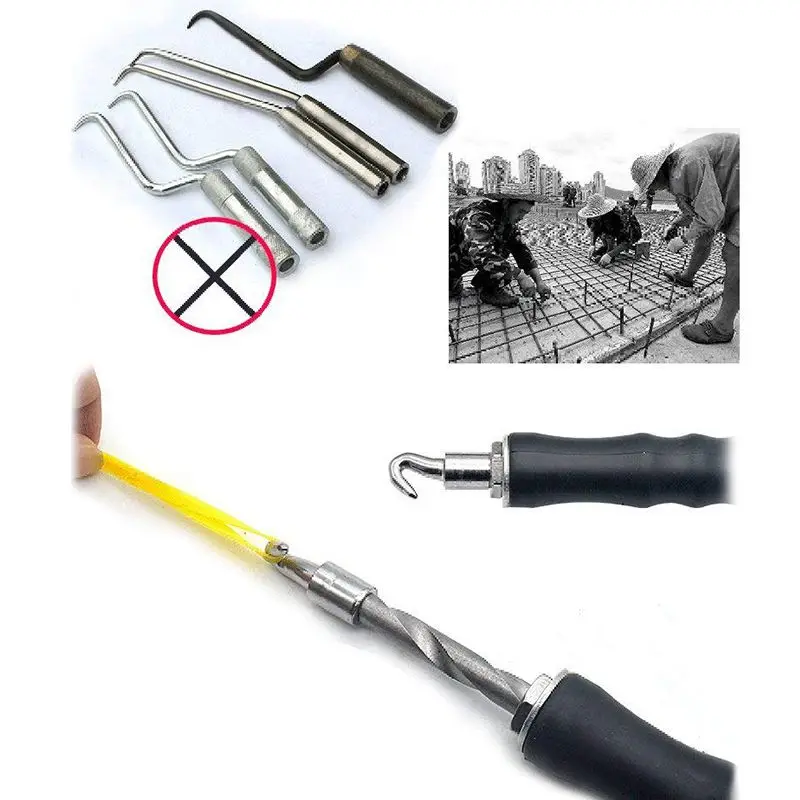

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

• Не нужно нарезать проволоку. Ее сматывают в небольшие мотки, которые держат в левой руке.
• Нет перерасхода: остаются «хвосты» в несколько миллиметров. При больших объемах это важно.

Клещи при вязке армирующего пояса используются специальные. У них другая форма губок: они удерживают проволоку

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Как вязать арматуру на фундамент

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их. Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается, узел получается плотнее, арматура хорошо притянута.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

Крючок, предназначенный для вязания арматуры — это устройство для скрепления между собой арматурных прутьев. Вязка арматуры с помощью крючка — процесс сам по себе очень простой. Это самый эффективный метод, так как он не требует специальных навыков и знаний, как в случае со сварочными работами. Также не нужно покупать дорогое оборудование. Единственное приспособление, которое понадобится — это крючок для вязки арматуры. Этот простой инструмент можно приобрести в любом строительном магазине, а при желании можно научиться делать крючки для вязания самостоятельно.

Один из видов исполнения простого крючка

Вязальный крючок значительно снижает трудоемкость процесса по формированию из прутьев цельного объекта. Каркасы из металла используются при заливке бетоном стен, фундамента и т. д. Вязка арматуры происходит при помощи мягкой проволоки, которая обладает высокой гибкостью и прочностью.

Виды крючков

Разновидности крюков для вязания арматуры:

• инструменты, имеющие простое устройство;
• винтовые устройства;
• специальные пистолеты, которые не совсем относятся к крючкам.

Простые крючки

Это наипростейшее изделие для вязания, состоящее из металлического стержня с крюком на конце. Такая конструкция обеспечивает легкий захват петли. Сам стержень выгнутый, что в сочетании со встроенным в рукоять подшипником дает высокую скорость вращения устройства. За счет этого петля туго затягивается, фиксируя таким образом элементы.

Винтовой крючок для вязки арматуры представлен в виде механизированного варианта простого крюка. Суть работы та же самая: петля затягивается за счет оборотов крюка-наконечника. Разница состоит в том, что вращательное движение обеспечивает поступательная сила инструмента, которую в свою очередь передает червячная передача. Механизированный крючок дает более высокую скорость вязания, но и стоит он намного дороже. Покупка инструмента целесообразна в том случае, если планируется большой объем работ.

Винтовой крючок и принцип его действия

При возведении крупных монолитных объектов объемы вязания настолько большие, что лучше сразу купить пистолет для связывания. Устройство полностью автоматизирует процесс: пистолет заранее заправляется мотком проволоки для связки арматуры, при совмещении элементов инструмент наматывает проволоку, туго утягивает и закручивает петлю. После этого отрезаются излишки.

Вязка арматуры с помощью данной техники предполагает больший расход проволоки, зато все натяжения выполняются равномерно. Пистолет обеспечивает высокую скорость вязания: намного выше, чем при вязке простым или винтовым крючком. Это дорогостоящее приспособление, поэтому его приобретают, только если предполагается строительство крупного объекта.

Пистолеты для вязки арматуры

Техника вязания

Если используется простой крючок, вязка арматуры выполняется следующим образом.

• От проволоки отрезают кусок около 30–40 см в длину.
• Проволоку складывают вдвое и прикладывают к точке скрещивания прутьев. Это делается снизу, край проволоки чуть приподнимается.
• Конец крюка продевают в образовавшуюся петлю, второй конец загибают с другой стороны инструмента.
• Далее выполняется круговое вращение, приспособление при этом нужно держать крепко. В результате таких движений концы прутьев будут перекручиваться.
• После нескольких вращений крючок для связки арматуры извлекают из петли.

Этапы ручной вязки арматуры

Вязка арматуры не должна быть слишком тугой, в противном случае проволока просто переломится.

Схема вязания винтовым крючком аналогична. Работу начинают так же: проволоку складывают пополам, подносят к месту пересечения прутьев, края загибают и закрепляют на крючке. Различие заключается в том, что вместо вращения кистью нужно притянуть рукоять к себе. В результате смещения стержень начинает вращаться. После этого ручку отпускают, затем повторяют действие. Количество повторений зависит от требуемой степени жесткости. Также нужно учитывать, что во время эксплуатации устройство может складываться и раскладываться. Чтобы оно начало вращаться, нужно просто притянуть ручку к себе.

Для особо важных соединений проволоку можно несильно обмотать вокруг пересечения прутьев несколько раз, после чего приступить к закручиванию при помощи прибора.

Крючок своими руками

Совсем не обязательно покупать инструмент для закладки фундамента небольшого строения или выполнения опалубки. Устройство для вязания можно легко смастерить своими руками с помощью фото- и видео инструкций.

Первое, что нужно сделать — найти сварочный электрод. С одной стороны фиксируется кусок резинового шланга (это будет что-то наподобие ручки). Рабочий конец нужно немного подточить.

Крючок для вязания можно сделать своими руками с помощью шуруповерта. В патрон устройства вставляется крючок, сделанный из простого гвоздя. В данном случае важно регулировать скорость шуруповерта: он должен работать так, чтобы не разорвать прутья.

Представленная техника является наилучшим способом связки. Она не только снижает трудозатраты и экономит средства, но и позволяет выполнять работу своими руками даже тем, кто не обладает соответствующими навыками и знаниями.

Важные нюансы

В процессе вязания лучше использовать низкоуглеродистую сталь. Если она будет плохо поддаваться деформации, можно ее слегка обжечь: недолго выдержать над пламенем, затем охладить.

Что касается диаметра, он должен быть около 1,5 мм (иначе сталь будет сгибаться очень трудно). Меньший размер приведет к тому, что при скручивании проволока для вязки арматуры порвется.

Все тонкости работы освоить за один раз сложно, тем более только по одной теории. Сущность технологии можно понять лишь на практике. Однако вязка арматуры — процесс сам по себе простой, поэтому справиться с ним под силу практически каждому.

Rebar Wire Twister Автоматический инструмент для скручивания металлической проволоки Boston Industria

• Описание
• Оплата и безопасность
• Расчетная стоимость доставки

Особенности:

• Прочная конструкция с черной мягкой рукояткой
• Самопружинный возврат
• Вставьте крючок в оба конца петли на проводе, потяните скручиватель, после чего инструмент автоматически скрутит провод

Легкое использование, повышение эффективности работы, очень хорошее самочувствие.
Внутренняя часть крючка представляет собой структуру нити + риббон. После затягивания ручки и затягивания концевого провода он автоматически отскакивает, исключая процесс намотки.
Лучше работает с петлевой пряжкой.

Технические характеристики:
Материал: Углеродистая сталь с цинковым покрытием. Резиновая ручка
Размер: длина около 30 см
Применение: Обвязка строительной арматуры; Связывание проволоки на ферме.

American ExpressDiners ClubDiscoverMastercardVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиГондурасСАР ГонконгВенгрияИсландияИндия donesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Возврат
Наш полис действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не можем предложить вам возврат или обмен.

Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и находиться в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

Возврат (если применимо)
После получения и проверки вашего возврата мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар.
Ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты в течение определенного количества дней.

Обмен (если применимо)
Если вам нужно обменять его на тот же товар, отправьте нам электронное письмо по адресу [email protected] и отправьте свой товар по адресу: 20 Strafello Dr. Avon, MA 02322 США.

Доставка
Чтобы вернуть товар, отправьте его по почте по адресу: 20 Strafello Dr. Avon, MA 02322 США

В зависимости от того, где вы живете, время, которое может потребоваться для того, чтобы обмененный товар был доставлен к вам, может различаться.

Если вы отправляете товар на сумму более 75 долларов США, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем, что получим ваш возвращенный товар.

Руководство по инструментам для скручивания проволоки для сверления

Планируя что-то делать с электричеством, вы должны сначала подготовиться. Безопасность является главным приоритетом в этих работах. Хорошее знание работы поможет вам поддерживать свой дом в актуальном состоянии. Когда вам нужно соединить несколько проводов или проводов большого сечения, скручивание соединителей проводов вручную может стать настоящей проблемой, особенно при сверлении. У некоторых производителей есть инструменты, облегчающие работу. В каждом доме должны быть необходимые инструменты для повседневного использования. Мы составили список из пяти лучших инструментов для скручивания проводов и инструментов для зачистки проводов, чтобы помочь вам найти лучший.

Безопасность превыше всего

Если вы планируете выполнять какие-либо электромонтажные работы, вы должны быть готовы и знать, что делаете. Безопасность всегда является главным приоритетом при работе с электричеством, поэтому крайне важно иметь хорошее представление о работе, прежде чем приступить к ней.

Одним из способов поддержания электрической системы вашего дома в актуальном состоянии является использование соединителей для соединения нескольких проводов или проводов большого сечения. Это может быть трудной задачей, особенно если вы также выполняете сверление. К счастью, несколько инструментов на рынке могут значительно облегчить работу. Другие важные меры безопасности заключаются в следующем.

1. Всегда надевайте защитные очки или защитные очки при использовании инструментов для зачистки проводов или инструментов для скручивания проводов.

2. Держите пальцы подальше от режущих лезвий инструмента для зачистки проводов или скручивающих губок инструмента для скручивания проводов.

3. Будьте осторожны, чтобы не снять слишком много изоляции с электрического провода. Это может привести к оголению электрического проводника, что может привести к поражению электрическим током.

4. Не скручивайте провода слишком туго. Это может повредить провода или затруднить их последующее раскручивание.

5. Никогда не используйте инструмент для зачистки проводов или инструмент для скручивания проводов на электрических проводах под напряжением. Это может привести к поражению электрическим током.

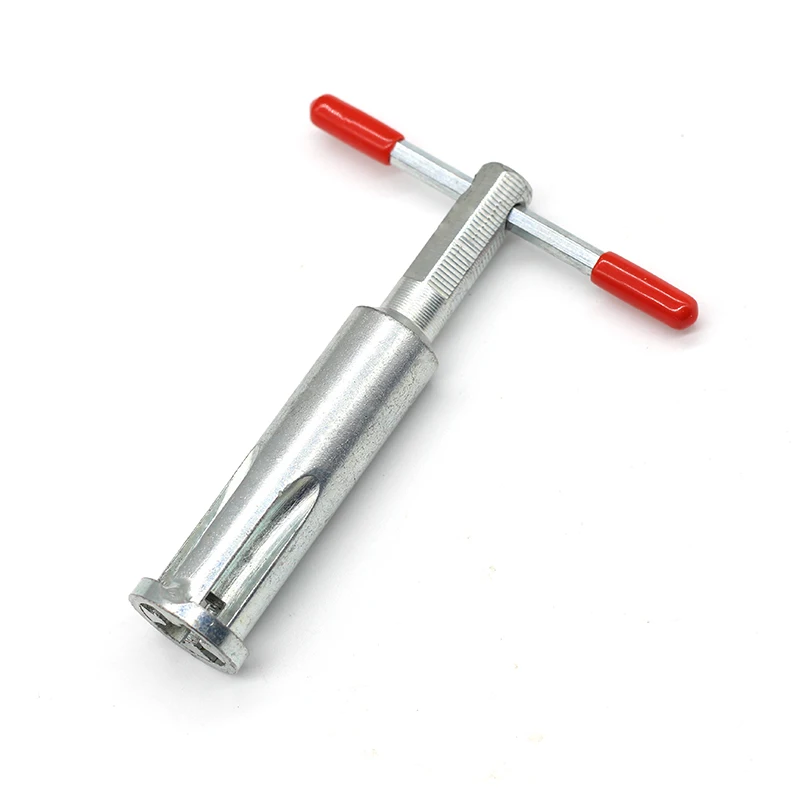

Зачем нужен инструмент для скручивания проводов

Инструмент для скручивания проводов — это портативное устройство, которое позволяет скручивать два или более провода вместе. Это стандартный инструмент, который используют электрики и другие специалисты электротехнической промышленности.

Доступны многие типы инструментов для скручивания проводов, но все они выполняют одну и ту же основную функцию: быстро и легко скручивать два или более провода вместе. Некоторые преимущества использования инструментов для скручивания и зачистки проволоки во время сверления:

Инструмент для скручивания проводов дает множество преимуществ, в том числе:

1. Они облегчают скручивание двух или более проводов.

2. Они помогают добиться плотного и надежного соединения проводов.

3. Помогают предотвратить повреждение электрических проводов.

4. Помогают снизить риск поражения электрическим током.

5. Они помогают повысить эффективность вашей работы.

Инструмент для скручивания проводов и инструмент для зачистки проводов

Инструмент для зачистки проводов удаляет защитную изоляцию с электрического провода. Инструмент для скручивания проволоки используется для скручивания двух или более проводов вместе.

Этапы зачистки и скручивания проводов с просверливанием отверстий

1. Во-первых, вам необходимо определить тип изоляции электрического провода. Существует три распространенных типа изоляции: ПВХ, тефлон и нейлон.

2. Далее вам необходимо выбрать правильный размер инструмента для зачистки/скручивания проводов. Инструмент для зачистки проводов бывает разных размеров, поэтому важно выбрать тот, который подходит для диаметра электрического провода.

3. Если у вас есть инструмент для зачистки проводов нужного размера, вам необходимо определить длину зачистки. Это расстояние от конца электрического провода до места, где вы хотите снять изоляцию.

4. Установите инструмент для зачистки проводов на дрель, и, наконец, вам нужно установить инструмент для зачистки проводов на электрический провод и снять изоляцию.

5. Обязательно правильно утилизируйте изоляцию после ее удаления с электрического провода.

Известные бренды

Теперь мы перечислим некоторые наиболее известные бренды, которые оценила наша группа по обзору и предложили читателям нашего блога.

Инструмент Frienda для скручивания и зачистки проводов

Лучший выбор

Экономия времени — экономия денег. Каждый день изобретаются инструменты, облегчающие и упрощающие работу. Самая большая проблема при работе с тросами и при бурении — это одновременное скручивание разных тросов. Чтобы повысить производительность и предотвратить травмирование пальцев, компания frienda представила инструмент для скручивания и зачистки проводов. Этот инструмент для зачистки и скручивания работает с электродрелями, которые могут одновременно скручивать и наматывать проволоку без какого-либо утомления. Он изготовлен из прочного металла, который нелегко сломать и обеспечивает хорошую работу в суровых условиях. Этот инструмент для скручивания проволоки (с полным набором функций) можно легко присоединить к электродрели. Это важный инструмент для идеального скручивания соединения, спасающего вас от опасности возгорания.

Плюсы:

– Он может зачищать до четырех полюсов одновременно. Это экономит время и продуктивно.

— Он может скрутить провода примерно за 1 секунду после того, как вы их зачистите и вставите в этот инструмент.

– Спасает руки от боли в конце работы.

Минусы:

— Это может быть сложно для человека, который не имеет надлежащих или базовых знаний об электричестве, проводке, сверлении и зачистке.

Проверить цену

Инструмент для скручивания проволоки Neepanda со стриппером и скручивателем

Подбор персонала

Главной задачей нынешнего века является экономия времени и точность. Каждый новый день приносит новые вызовы и сложности, а технический прогресс делает вещи проще и надежнее.

Людям, занимающимся электромонтажными и электромонтажными работами, требуются новые инструменты для повышения точности и производительности. Инструмент для скручивания и зачистки проводов Neepanda — это превосходная инновация в электротехнической промышленности. Он может быстро соединять и скручивать проволочные кабели, повышая производительность и предотвращая мелкие и крупные аварии.

Изготовлен из высококачественной прецизионной стали 45#, что обеспечивает хорошую производительность и высокую точность. Он прост в использовании и самопроизвольно снимает оскорбительный слой проводов перед их скручиванием. Простое управление позволяет быстро и красиво крутить проволоку.

У вас может не получиться отличный эффект скручивания при первом использовании скручивателя. Вы можете попрактиковаться в использовании старых проводов, прежде чем работать с новыми кабелями. Если вы начнете работать с новыми проводами без практики, очевидно, что вы можете испортить свои провода. Он легко способен зачищать и скручивать даже толстый провод (до 12 г) и, кажется, ограничен только силой вашей руки или дрели.

Плюсы:

— Режущая головка лучше наклонена для разрезания экранирования.
— Зачистка достаточно хорошая, крутка достаточно чистая.
— Он прочный и долговечный, изготовлен из материала достойного качества.

Минусы:

— Полировка и отделка не так хороши, как ожидалось; на нем есть заусенцы от производственного процесса. (Хотя это не влияет на его работу)

• Создает отличные скрутки, но иногда рвет провод на участке зачистки.
  — Инструкции трудно понять. Пользователям необходимо смотреть видео для правильного понимания.

Узнать цену

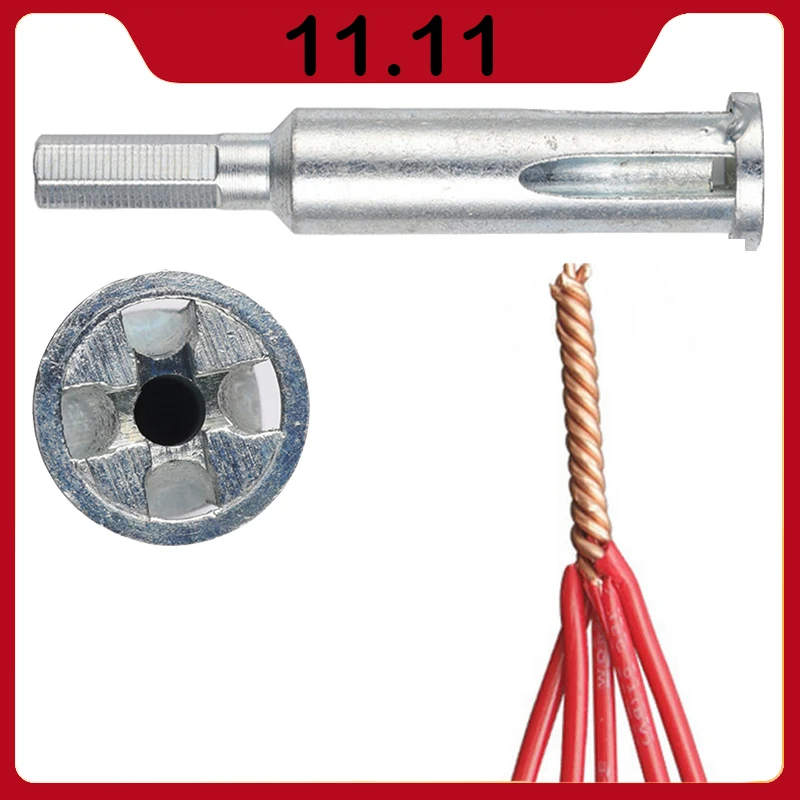

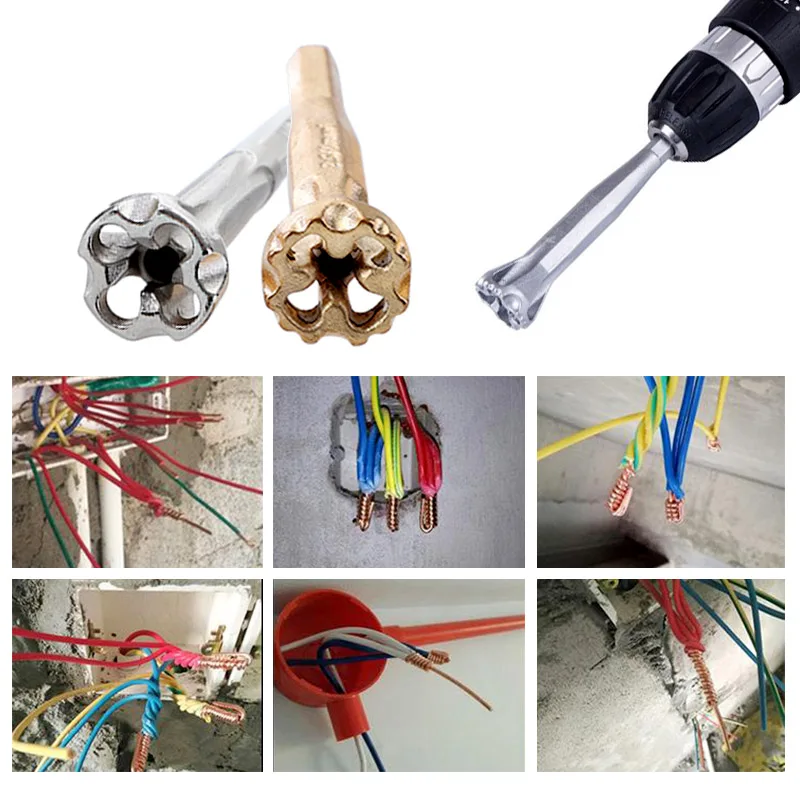

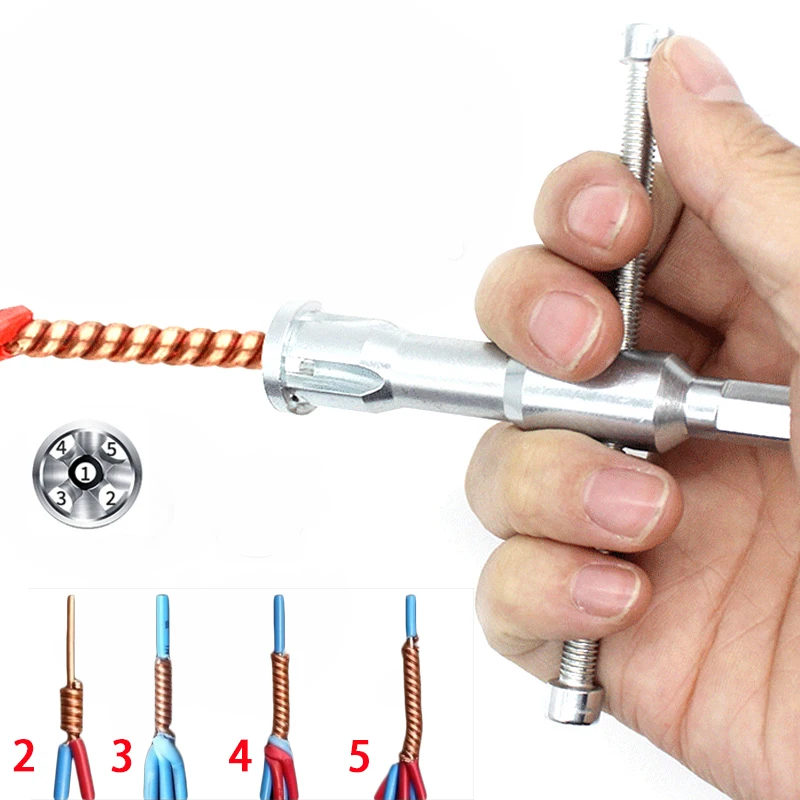

3-х и 5-ти контактный инструмент для скручивания проводов

Выполнение соединений при скручивании и зачистке нескольких проводов — непростая задача. Для этой цели доступно множество различных инструментов. Магазин Litthing представил расширитель инструмента для скручивания проволоки, подходящий для всех инструментов для скручивания.

Обеспечивает лучший эффект скручивания, а также помогает повысить производительность за ограниченное время. Зачистка и скручивание проводов без инструментов приводит к боли в пальцах и судорогам в руках, но вы можете избавить руки от боли и судорог, используя этот инструмент.

В этом инструменте используется высококачественная нержавеющая сталь. Высокотемпературная закалка приводит к более высокому уровню твердости, износостойкости, высокой термостойкости, антикоррозионной и антикоррозионной стойкости. Он довольно прочный и долговечный.

Это идеальный инструмент для закручивания электродрелей и аксессуаров для электроинструментов. Он может скручивать и зачищать провод одновременно. Лучшая часть — это самопроизвольное отслаивание изоляционного слоя проводов перед их поворотом, что требует незначительных шагов для достижения цели.

Плюсы:

• Прочный и долговечный,
• Высококачественная нержавеющая сталь.
• Антикоррозийный, антикоррозийный.
• Инструмент идеально и плотно наматывает провода.
• Минусы
• Инструкции не на английском языке, что затрудняет понимание правильных и подходящих операций.
• Иногда он наматывает провода друг на друга и оставляет изоляцию.

Проверить цену

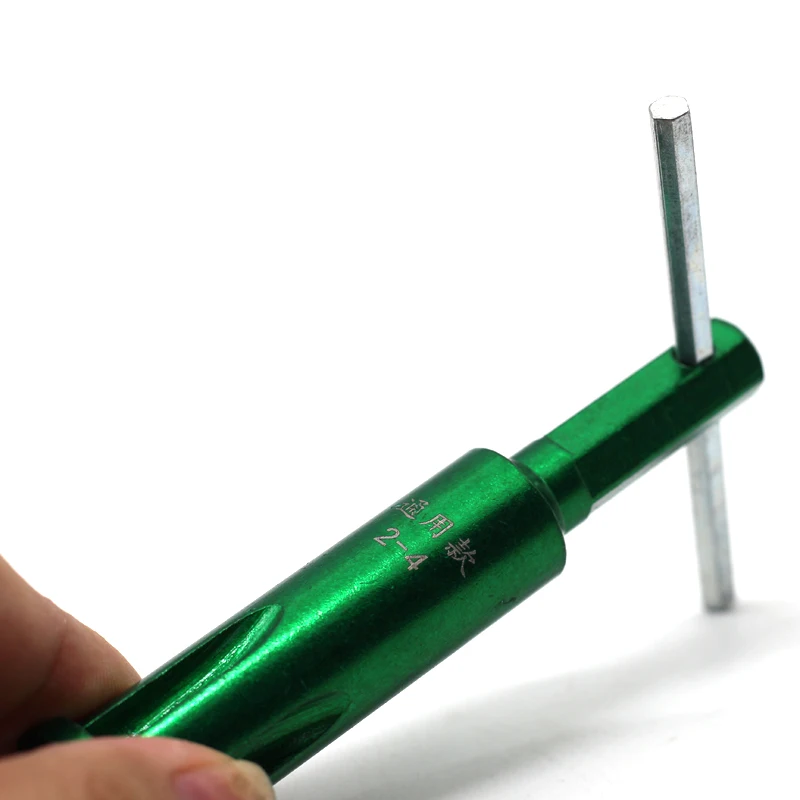

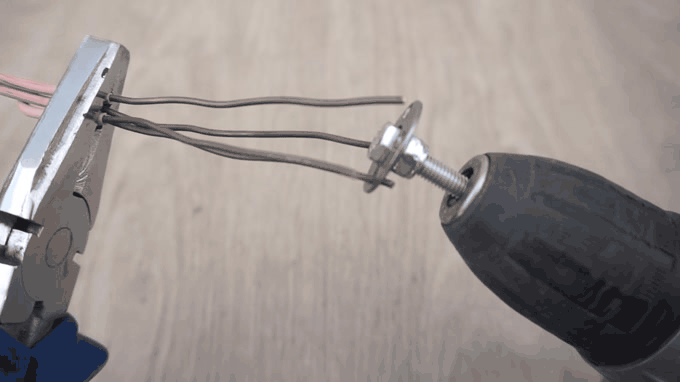

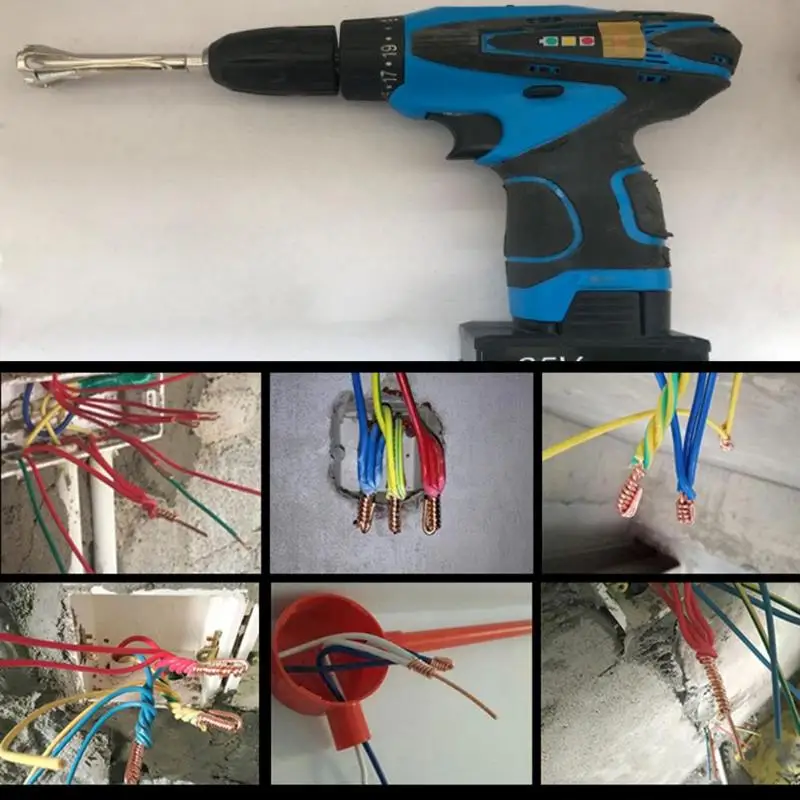

Переносной инструмент для скручивания проволоки для шуруповертов

Самым важным фактором при выборе идеального инструмента для работы с электричеством является его материал и точность. Любой инструмент для зачистки и скручивания проводов должен быть изготовлен из прочного твердого материала, который нелегко сломать, и он хорошо работает в суровых условиях, он должен быть грубым и сложным для любого рода задач.

Компания Intelligence представила идеальный инструмент для скручивания и зачистки проволоки из твердого сплава, обладающий всеми вышеперечисленными качествами. Это портативный инструмент для скручивания проволоки с быстрым соединителем для шуруповертов; он отлично работает с аксессуарами для электроинструмента, одновременно непрерывно зачищая и скручивая провода без ожидания.

Обеспечивает 100% отсутствие столкновений. Он бывает ручной и электрический, работает с электродрелями, одновременно скручивает и наматывает проволоку. Это может помочь повысить производительность, предотвратить боль в пальцах и снять усталость.

Работа этого инструмента очень проста, так как он представляет собой комбинацию съемника изоляционной ленты и инструмента для скручивания проводов, и он самопроизвольно снимает защитный слой с проводов перед их скручиванием. Он подходит для всех крутильных устройств для идеального скрученного эффекта.

В целях безопасности перед работой с электрическими системами необходимо выключать выключатели и выполнять всю операцию под руководством профессионала. Вам необходимо попрактиковаться в соответствии с инструкциями, прежде чем приступить к работе в реальном времени.

Плюсы:

• Вы можете использовать устройство для скручивания проволоки, чтобы повысить эффективность своей работы.
• Ручной и электрический.
• Подходит для шуруповертов.

Минусы:
-Для использования этого инструмента требуется профессиональная помощь; иначе у вас не получится зачищать изолированные провода с нескольких попыток.

Проверить цену

Инструмент для скручивания проволоки в авиационной и автомобильной промышленности

Людям, работающим в сфере технического обслуживания самолетов, механики авиационных компонентов, планеров, силовых установок или в автомобильной промышленности, всегда нужен удобный инструмент небольшого размера с конической головкой, который плотно прилегает к поверхности. области красиво и обеспечивает точную качественную работу.

Основная цель — получить идеальное разрешение за ограниченное время. Honoson представляет скручиватель страховочной проволоки для самолетов, который подходит для обслуживания винтов и может предотвратить ослабление и падение винта. Кроме того, он совместим со стальной проволокой диаметром 0,3-0,7 мм. 9№ 0013

Эти плоскогубцы для скручивания проволоки помогут вам легче и быстрее захватывать, скручивать и резать металлические провода. Он работает, просто удерживая провод и дергая за ручку. Эти плоскогубцы могут одновременно скручивать несколько проводов, экономя ваше время и энергию.

Металлический твистер замка выкован из высокоуглеродистой стали и подвергнут термообработке, что делает его более прочным и надежным. Его нелегко сломать из-за внешнего воздействия, и он может служить вам долгое время.

Эти плоскогубцы для скручивания контровочной проволоки можно использовать в качестве кусачек для проволоки, кусачек или плоскогубцев. Принятие дизайна 3-в-1 является важным инструментом для обеспечения удобства работы в авиационной, автомобильной, промышленной и других отраслях.

Плюсы:

• Очень прочный и высококачественный инструмент обеспечивает более высокую точность, более плотный захват и удобство использования.
  Это хорошо сделано, прочно и создает прекрасную косу.
• Реверсивность работает безупречно. Небольшой размер идеально подходит для труднодоступных мест.
  It- Хорошее профессиональное качество по отличной цене.

Минусы:
Подпружиненный шпиндель немного сложнее. Если вы не удержите плоскогубцы и не отпустите, ваша коса раскрутится.

Узнать цену

Заключение

Мы с моей группой по анализу оценили все эти инструменты для скручивания проволоки и просмотрели множество отзывов пользователей на Amazon. Я надеюсь, что вы получите эти продукты лучшее соотношение цены и качества. Оставьте комментарий ниже, если вам нравится или не нравится какой-либо из упомянутых продуктов.

Поставка ювелирных изделий A&A — плоскогубцы для скручивания проволоки

Вероятно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
