Профилегиб сделать своими руками видео: чертежи и размеры ручного профилегиба. Как сделать гибочный станок для профильной трубы?

Как сделать трубогиб для профильной трубы своими руками

Профильные трубы имеют широкие применение, являются незаменимыми в строительстве, а поэтому необходимы для самых различных целей: сооружение заборов, детских площадок, различного рода опор. К примеру, если Вы решите сделать теплицу своими руками на приусадебном участке, профиль придется гнуть.

Собственноручный трубогиб

Сделать необходимый радиус загиба можно лишь с использованием специального приспособления – трубогиба, который внешне напоминает станок. В продаже представлен широкий ассортимент профилегибов как отечественного, так и зарубежного производства. Однако есть еще один вариант – самодельный трубогиб для профильной трубы. Сделать станок своими руками целесообразно в том случае, если необходимо выполнение загиба всего нескольких изделий и нет желания покупать дорогостоящий инструмент.

Вернуться к содержанию ↑

Виды и применение профилегибов

Гибка профильных изделий является одной из самых сложных операций, ведь без использования специальных приспособлений придание профилю необходимой формы становится практически невозможным. На выбор потребителя производители предлагают следующие виды профилегибов:

• Ручной ПГ-1;
• Ручной ПГ-2;
• Ручной ПГ-4.

Использование любого из промышленных трубогибов упрощает процесс гибки, позволяет сэкономить время и усилия.

Ручной ПГ-1

Однако с целью экономии средств можно сделать ручной профилегиб своими руками. Его изготовление не требует больших финансовых затрат, основную часть материалов можно приобрести в точках приема черного металла по минимальной стоимости. При этом подобный станок не будет уступать заводскому по своей эффективности, только внешне выглядит не так красиво.

Вернуться к содержанию ↑

Материалы для изготовления профилегиба

Изготовление трубогиба для профиля своими руками потребует предварительной подготовки материалов. Перечень достаточно большой, однако стоимость каждой отдельной позиции является незначительной:

1. Уголок, с помощью которого изготавливается станина.
2. Трубы или профили, на которых станок будет стоять.
3. Валы для сгибания. Их может сделать токарь.
4. Цепной механизм.
5. Натяжитель.
6. Направляющая вала.
7. Движущий элемент.
8. Ручку, которую можно сделать из любого имеющегося в хозяйстве металла.
9. Крепление из швеллера.
10. Болты.

Помимо подготовки материалов следует заранее выбрать желаемый чертеж профилегиба.

Вернуться к содержанию ↑

Чертежи для изготовления устройства

Чертежи для изготовления профилегиба бывают различные. Ими делятся с огромным удовольствием мастера и можно выбрать абсолютно любой. Единственное, на что следуют обратить особое внимание – схема должна включать точные замеры каждого элемента, иначе станок может попросту не получиться. Для изготовления трубогиба своими руками можно выбрать чертеж из следующих вариантов:

Чертеж для изготовления трубогиба

Чертеж для изготовления трубогиба своими руками

После того, как чертеж подобран и детально изучен, можно переходить к самому ответственному этапу – собственно изготовление.

Вернуться к содержанию ↑

Процесс изготовления трубогиба

Поскольку гнуть профильные трубы достаточно тяжело, понадобится лебедка или гидравлический механизм. Также для изготовления своими руками необходима сварка, с помощью которой отдельные металлические элементы соединяются между собой.

Сам процесс изготовления станка можно поделить на несколько этапов:

1. Необходимо сделать валы. Поскольку своими руками такую задачу осуществить невозможно, рекомендуется прибегнуть к помощи токаря.

Валы

2. На валы закрепляют шестерни и подшипники. Шестерни фиксируются через шпонку, а подшипники лучше приобретать сразу с опорами.

Шестеренки с подшипниками

Шестерни и цепь для сооружения станка можно взять от любого автомобиля, как отечественного, так и зарубежного. Вполне закономерно, что иностранные шестерни будут более высокого качества.

3. С помощью сварочного аппарата изготавливается станок, точнее его конструкция-опора.

Опора для станка

4. К металлической опоре прикручивается прижимной вал.

Прижимной вал

5. Затем привариваются гайки для пружин.
6. Сверху конструкции приваривается площадка для закрепления пружин.

Площадка

7. Прикручиваются нижние опорные валы.

Установка валов

8. Изготавливается натяжитель цепи.

Натяжитель цепи

9. В последнюю очередь приделывается ручка для вращения вала. Очень удобно, если она будет с вращающейся трубкой, это значительно упростит процесс работы с ней и убережет ваши руки от мозолей.

Ручка для вращения вала

10. Для придания более эстетичного внешнего вида, металлический станок можно покрасить.

Покраска станка

Когда работа завершена, можно приступать к испытанию устройства. Достаточно взять любой профиль и положить его на станок. Затем с помощью вращения ручки придать ход валам и тем самым выполнить изгиб трубы. Легко и быстро профиль приобретает необходимый радиус изгиба. Подобный станок станет незаменимым приспособлением в любом частном доме или на даче. Самодельный профилегиб можно использовать для строительства любых конструкций с металлическим каркасом, а на его изготовление потребуются сущие копейки.

Вернуться к содержанию ↑

Трубогиб своими руками

Пресс для отжима сока своими руками

Применяемые виды сварки

Электродуговая сварка

Огромный выбор типов электродов по их номинальным характеристикам и особенности работы ими обеспечивают неоспоримое преимущество перед остальными видами сварки и делают его предпочтительным для данной задачи. Самый лучший шов мы получим в случае применения электродов УОНИ. При работе данными электродами следует учесть их особенности и рекомендации:

1. По возможности соединения должны быть выполнены внахлест.
2. Для использования данного электрода нужен предварительный опыт работы с ним.
3. Перед применением электрод подлежит прокалке в спец. печи на протяжении часа. Температура прокалки 250 С.
4. Места соединений изделий должны быть очищены от загрязнений, ржавчины и подготовлены согласно ГОСТу 5264-80.
5. Сварщик должен работать короткой дугой средней мощности, постоянным током и обратной полярностью.
6. Металлоконструкция сваренная данным электродом не должна использоваться при температуре ниже — 40 С.

Газовая сварка

Данным типом при сварки швеллеров зачастую не пользуются из-за огромной области и температуры нагрева. Данные факторы являться источником образования внутренних напряжений в структуре металла и общих деформаций негативно влияющих на всю металлоконструкцию. Тем не менее газовую сварку часто используют для устранения изъянов готовых конструкций или порезки заготовок с последующим снятием кромок.

Как повысить прочность креплений станка

Многие начинающие мастера изготавливают самодельные приспособления без основания. Это листогибы, которые закрепляются на верстаке с помощью струбцин. При активной работе с таким механизмом крепления будут расшатываться. Мастеру нужно постоянно зажимать крепёжные элементы. Чтобы избавиться от этого недостатка, нужно сделать опорную балку, собрать основание из швеллеров, поставить раскосы из металлических уголков.

На основании нужно сделать рабочий стол. Для этого на конструкцию нужно закрепить лист металла со стопорами, которые будут ограничивать глубину закрепления заготовок.

Ручной рычажный трубогиб

Если вам нет надобности в таком сложном устройстве, а требуется только согнуть стальную круглую трубу небольшого размера, то можно сделать простой рычажный механизм. Он предназначен для гибки труб с тонкими стенами.

Смотрите видео инструкцию по изготовлению.

ТРУБОГИБ ДЛЯ КРУГЛОЙ ТРУБЫ

Мы тоже решили попробовать собрать этот трубогиб своими руками. Нам потребуется: вал с круглым профилем, прижимной ролик, металлический лист на 8 для станины, шпильки, гайки.

Кто-то может сделать данное устройство на глаз, но лучше подготовить чертёж трубогиба или найти подходящий вариант в интернете. Мы решили работать по чертежу.

Чертёж рычажного трубогибаЧертёж вилки рычага

Приступаем к изготовлению:

• Делаем заготовки для вилки. Размер вилки зависит от расстояния между колёсами, точнее от посадочного места трубы, оно должно равняться её диаметру плюс 1–2 мм. Вырезаем из металлического листа и шлифуем:
• станину и крышку для вала;
• упор для станины и небольшую подставку для крышки;
• две прямоугольных пластины, по краям которых делаем отверстия под шпильки.

Нарезаем заготовки

В крышке и станине проделываем отверстия для крепления вала.

Проделываем отверстияГотовые заготовки

Закрепляем упор в тисках, привариваем к его середине станину, а к верху подставку под крышку, шлифуем швы.

Свариваем детали

Продеваем шпильку в отверстие станицы, одеваем вал и сверху накрываем крышкой из металлического листа. С обеих сторон закручиваем гайки.

Устанавливаем вал

Крышку крепим к подставке болтами.

Крепим крышку

С обеих сторон на гайки прикручиваем две прямоугольные заготовки.

Монтируем прямоугольные заготовки

Сверху, между этими пластинами, размещаем ролик, который закрепляем при помощи шпильки и гаек.

Устанавливаем ролик

Две пластины вилки свариваем, разместив между ними заготовку из швеллера.

Свариваем вилку

Прикручиваем ручку из куска металлического профиля.

Подсоединяем ручку

Ну вот, рычажный трубогиб готов, оказалось, что сделать его самостоятельно под силу практически любому домашнему мастеру.

Правила изготовления

Если иметь под рукой необходимый инструментарий и заготовки, подобный станок просто сделать своими руками в домашних условиях. Самые простые конструкции изготавливаются без токарных работ. Для изготовления достаточно иметь алюминиевый двутавр. Также станок легко сделать из задвижки, рельсы и даже из швеллера. Арочный профилегиб может пригодиться даже в быту. На создание такого станка уйдет не более нескольких часов. После оборудование можно будет использовать каждый раз, когда появится необходимость починить конструкцию, где используется гнутый профиль. Самый простой пример – мягкая мебель.

Перед тем как приступать к изготовлению профилегиба, нужно понять, какая конструкция выглядит более привлекательной для пользователя. Обязательно выполняют небольшой чертеж. Готовый можно скачать в интернете. Чем проще выбранная конструкция, тем меньшим функционалом будет обладать станок. Если не планируется налаживать производство по изготовлению гнутого профиля, то такого приспособления будет вполне достаточно. Простота и отсутствие больших финансовых затрат при создании профилегиба позволят быстро приступить к работе.

Чтобы изготовить станок для работы с заготовками диаметром до 2 сантиметров, нет необходимости даже изучать видео с подробной инструкцией. С простым чертежом можно разобраться и самостоятельно. В конструкции такого профилегиба должно быть бетонное основание, несколько зафиксированных штырей. Именно между ними и будет происходить гибка металла.

При отсутствии такого участка его придется сначала создать. Во дворе нужно выбрать место, утрамбовать грунт на нем, а затем насыпать щебня. Перед тем как заливать бетон, щебень выравнивают. Цемент можно заказать, но в небольшом количестве его легче сделать самостоятельно. Делают раствор, используя такие материалы, как песок и цемент в пропорции 4 к 1.

На этапе подготовки в земле закрепляют несколько швеллеров. Вместо них подойдут трубы, диаметр которых должен быть 7 см. Они должны стоять по отношению к поверхности земли под углом в 90 градусов. Между швеллерами сохраняют расстояние 5 сантиметров. Бетонный раствор высыхает в течение нескольких дней.

Изделия из нержавеющей стали также можно сгибать при помощи такого нехитрого станка.Если предполагается делать изделия из заготовок с большим диаметром, чем 2 см, то такое оборудование не поможет. Конструкцию станка придется усовершенствовать

Бетонное основание также будет важной составляющей, но в качестве дополнения потребуется установить два прута. Они обязательно должны быть изготовлены из металла, при этом подбираются элементы с круглым сечением. Пруты играют роль осей, куда помещают ролики

Размер желоба обязан соответствовать тому диаметру, которым обладает сгибаемая труба. Чтобы использовать станок, потребуется установить заготовку между роликами, а один ее конец прочно закрепить. Второй привязывают к лебедке. Именно она должна дать требуемое усилие для сгиба трубы. Лебедка может быть как электрической, так и ручной

Пруты играют роль осей, куда помещают ролики. Размер желоба обязан соответствовать тому диаметру, которым обладает сгибаемая труба. Чтобы использовать станок, потребуется установить заготовку между роликами, а один ее конец прочно закрепить. Второй привязывают к лебедке. Именно она должна дать требуемое усилие для сгиба трубы. Лебедка может быть как электрической, так и ручной.

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10»

Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки
Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Шаг 5: Финальные штрихи

Если гибочный станок правильно собран и отрегулирован, то он будет отлично справляться со своей задачей. Вам, конечно, придется немного потренироваться. Станок должен крепиться к какому-либо жесткому основанию: подойдет, например, крепкая скамейка.

Создавать давление домкратом нужно постепенно, начиная с небольшого усилия. Примерно, четверть оборота винта домкрата будет достаточно.

Из-за особенностей станка, при гибке, кольцо получается с прямыми концами. Это можно исправить, предварительно согнув концы. Можно прокатать кольцо с запасом, чтобы не загнутые концы пересекались, затем оба конца обрезаются в одном месте и свариваются между собой.

Изготавливаемые с помощью этого станка кольца получаются не идеально круглыми. Молоток поможет вам справиться с этой проблемой. Повторная прокатка кольца также может помочь исправить кривизну.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Арматурные стержни различных профилей, диаметров и классов прочности – металлоизделия, необходимые при возведении монолитных и монолитно-сборных фундаментов. Арматура повышает устойчивость бетонных конструкций к растягивающим нагрузкам. Для усиления угловых бетонных элементов в соответствии с нормативной документацией необходимо применять только гнутые стержни.

Столярные

Столярные тиски Моксона придуманы для странствующих столяров и плотников. В Европе, США и Канаде это довольно-таки востребованная специальность: при тамошних ценах на пиломатериалы многие заказчики требуют, чтобы мастер работал при них по месту и малейшие обрезки, вплоть до опилок и стружки, оставлял хозяину. Пару тисков Моксона, что дает возможность работать с длинномерными материалами, можно возить в багажнике автомобиля, на велосипеде, скутере и носить с собой в сумке. Находку сразу оценили и любители – тиски Моксона позволяют быстро и обратимо превратить любой более-менее прочный стол в столярный верстак.

Внешний вид и способ крепления мобильных столярных тисков Моксона показаны слева и в центре на рис. Справа – устройство их любительского варианта для крепления к столу наглухо.

Внешний вид, крепление в рабочем положении и устройство столярных тисков Моксона

Тиски Моксона породили множество модификаций. Чертежи одной из них, очень простых и удобных столярных тисков всего из 3-х досок и пары струбцин, приведены на рис. далее. Правда, на самом деле понадобятся еще 2 короткие струбцины, для крепления тисков к столу. Лишние 4 струбцины (тоже не очень дешевое удовольствие в наше время) любителю могут оказаться накладны. Но для столяра – ИП-индивидуала, работающего по вызову такие тиски находка, их разобранными можно носить с собой в обычной вещевой сумке.

Чертежи самодельных простых столярных тисков

Последовательность изготовления своими руками пресса из домкрата

Перед тем как сделать своими руками пресс, необходимо подготовить сварочный аппарат, электроды, болгарку, дрель и сверла. Для финишной обработки металлических элементов конструкции от заусениц понадобится шлифовальная машинка. На первом этапе собирается рама для пресса. От ее прочности и надежности зависит качество и эффективность рабочего процесса. В станине будет расположен рабочий цилиндр (в виде домкрата) и обрабатываемая заготовка.

Для изготовления основания установки, рассчитанной на давление до 5 тонн, необходим швеллер типоразмера 8П.

Материал для станины, ее конструктивное исполнение и вариант сборки определяются исходя из воспринимаемого давления домкрата. Согласно чертежу пресса своими руками, основа устройства представлена П-образной прямоугольной рамой из швеллера или сварного стального уголка. Основное усилие будет сосредоточено в центральной части горизонтальных перекладин. Достичь максимально возможной устойчивости конструкции получится путем ее приваривания к основанию металлической пластины толщиной 08-1,2 см.

Для изготовления станины установки, рассчитанной на усилие до 5 тонн, понадобится швеллер типоразмера 8П и два горячекатаных уголка размером 50х50 мм, которые соединены цельным сварным швом либо связаны прутьями через каждые 25 см. Если инструмент будет воспринимать усилие до 10 тонн, для станины требуется швеллер 10П и спаренные уголки размером 63х7 мм. Для изготовления пресса с необходимым усилием сжатия 15 тонн и выше следует использовать швеллер 14П и спаренный уголок размером 75х8 мм.

Обратите внимание! Станина из вышеуказанного металлопроката будет иметь десятикратный запас прочности, что будет способствовать нормальной работе устройства – без разрушения рамы

Области применения

Опираясь на видео и фото инструкции, представленные пошаговые руководства, собрать конструкцию не сложно. Другой вопрос — зачем вообще вам может потребоваться подобный механизм.

Самодельные прессы могут оказаться полезными для:

• Приготовления соков из овощей, фруктов;
• Самостоятельного изготовления масла прессом;
• Запрессовки и выпрессовки подшипников, сайлентблоков;
• Формирования заготовок по матрицам;
• Выпрямления погнутых элементов;
• Сгибания прочных изделий из металла и пр.

Это многозадачное устройство, которое может оказаться полезным в быту.

Для некоторых операций домашнему мастеру может потребоваться пресс со значительным усилием сжатия, но приобретение оборудования такого класса будет совершенно неоправданным.

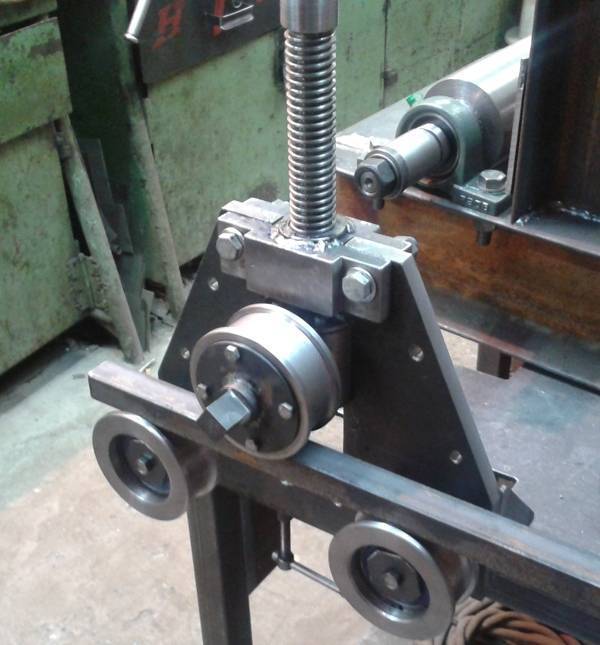

Делаем электромеханический трубогиб

Мы решили рассказать вам, как изготовить электромеханическую модель трубогиба. Такое оборудование способно справиться с любым объёмом работ, при этом не придётся прикладывать физическую силу.

Для изучения, представляем две версии инструкции как изготовить трубогибочный станок для круглых труб своими руками. Если после ознакомления текстового руководства возникнут вопросы, рекомендуем смотреть так же и видео материалы.

Как сделать трубогиб без сварки и токарки. Размеры, чертежи, нюансы The pipe bender

Устройство состоит из трёх рабочих органов — одного нажимного и двух опорных валиков, поэтому его ещё называют трёхваловым прокатным станком. Это один из самых сложных гибочных механизмов, который можно собрать своими руками, но мы решили начать именно с него. Если он у нас получится, то сделать более простые виды трубогибов нам не составит труда.

Итак, устройство мы будем делать из: 204-ых подшипников, стабилизатора поперечной устойчивости от автомобиля «Ваз», гаек, шпилек, обрезков труб (20 на 40 с толщиной 2 мм, 15 на 15 на 1,5 мм; 80 — 80 — 5 мм), металлического листа толщиной 3 мм.

Для сборки электрического гибочного станка мы воспользовались следующими чертежами.

Схема прокатного станкаСхема валаЧертёж вилкиОпоры для подшипниковЧертёж щекиСхема прижимного винта

Переходим к работе, пошаговая подробная инструкция выглядит следующим образом:

Подготавливаем станину — для этого понадобится два отрезка арматуры или профиля одного размера, на верхней стенке которых мы делаем по 4 отверстия для наших шпилек.

Детали для станины

Из металлического листа вырезаем две боковые стенки конструкции, проделываем в заготовках отверстия для их крепления к станине и установки вальцов, а также большое окошко для подвижного валика. Отверстия следует проделывать сразу в двух заготовках, чтобы они совпадали.

Вырезаем боковины

Берём стабилизатор поперечного сечения от жигулей, протачиваем его под головку 19, это позволит вращать вал шуроповёртом. На него будет одеваться подшипник с диаметром 20 мм.

Делаем проточки на стабилизатореОдеваем подшипник

Приступаем к изготовлению прижимного механизма из винта и куска швеллера, размер которого должен быть чуть меньше, чем расстояние между боковыми стенками конструкции, чтобы заготовка свободно ходила в нем. В швеллере проделываем отверстие, равное размеру винта, куда привариваем гайку. После чего вкручиваем винт и снизу фиксируем гайкой. Сверху в винте просверливаем отверстие, в него вставляем шпильку, которая будет служить рукояткой.

Привариваем гайкуВставляем винт

На вал одеваем два подшипника, фиксируем шайбами. Заготовка устанавливается на швеллер, в котором предварительно мы проделали отверстия для прижимного винта и боковые для крепления.

Собираем прижимной вал

Приступаем к сбору приспособления:

• вставляем шпильки в отверстия одной боковой стенки и фиксируем их гайками;
• средние шпильки — это наши входной и выходной ролики, они наборные, размер зависит от комплектации подшипниками под различные задачи;

Вставляем шпильки-ролики

на нижние шпильки одеваем шайбы, а затем устанавливаем две заготовки из профиля, которые будут служить основанием нашего станка;

Устанавливаем профильное основание

прижимной вал размещаем в середине конструкции, протолкнув винт в отверстие, он должен располагаться точно по центру между роликами, а между винтом и щеками устанавливаем прокладки из металлической пластины;

Размещаем прижимной вал

прижимной винт прикручиваем к швеллеру вала гайкой;

Прикручиваем прижимной винт

накрываем конструкцию второй боковиной и закручиваем гайки.

Одеваем стенку

Станок готов, остаётся на заточенную сторону вала одеть головку, а затем с помощью шуруповёрта привести в действие устройство. Это универсальный станок-кольцевик, используя его вы сможете изгибать не только круглые, но и профильные трубы, достаточно только поменять насадки на роликах.

Основное назначение профилегиба

Сейчас профилегиб широко используется при изготовлении алюминиевых, медных, стальных и ПВХ труб, а также для прокладывания систем водо- и газоснабжения, и при прокладке кабелей. Профилегиб применяется для гибки разных заготовок:

• цельных заготовок квадратного и прямоугольного сечения;
• балок;
• уголков;
• труб;
• двутавров;
• швеллеров;
• металлических прутков и т. д.

Когда металл нужно выгнуть под необходимым углом, то, как правило, применяют ручной самодельный профилегиб. Этот станок дает возможность выгибать своими руками металлический профиль с помощью холодного проката без нагревания изделия. При этом профилегибочные станки дают возможность создавать изделия с симметричными или несимметричными контурами знакопеременной или одинарной кривизны.

Основным преимуществом профилегибов является изгиб за один прокат. При этом можно обрабатывать стальные профили в вертикальной и горизонтальной плоскости, делать из заготовок окружности или спирали. Станки дают возможность выполнять замкнутые и открытые контуры, а также контуры, имеющие плавный переход.

Сейчас профилегибы пользуются огромной популярностью во многих строительных сферах: морской, энергетической, спортивной, электрической, автомобильной, мебельной, нефтехимической промышленности. Процесс изгибания проходит по радиусу и имеет два основных этапа: изделие прокатывается между валиками с одновременным прижимом боковых валиков или верхнего ролика.

Конструкция профилегибочного станка

обрабатывать любые изделия

Выделяют четыре вида систем профилегибов. Конструкция с верхним подвижным валиком является самым простым видом в плане работы механики, в этом случае перемещается только верхний валик. Устройство этого механизма может отличаться:

• гидравлический ролик – управляется гидросистемой непосредственно верхнего ролика;
• верхний ручной ролик – управляется с помощью редуктора.

Это положение роликов позволяет рассчитать возможный радиус для изгибания деталей с минимальными погрешностями на упружнения металла или небольшим градиентом во время деформации профиля. Эти чертежи профилегиба своими руками являются сегодня самыми популярными.

Станки с левым роликом более удобней для завивки спиралей, они дают возможность производить аналогичные функции, как и вышеописанные профилегибы, с отличием только в механизме привода бокового валика. Модели оборудованы ЧПУ, то есть, контролируют градиент изгибания: выгибают изделие с исходного чертежа, либо управляются с предустановленными функциями.

Станки с нижними роликами применяются, в первую очередь, для гибки больших профилей, так как усилие гибки равномерно распределяется на два нижних вала, а механизм привода полностью гидравлический. У каждого ролика находится свой контроллер месторасположения, для сохранения возможности изготовления спиралей. Этот механизм считается самым используемым, так как валики вращаются по сегменту окружности.

Станки, где все ролики подвижные, имеют наиболее сложный механизм, и включают в себя все преимущества вышеописанных станков. Эти профилегибы могут выполнять работу, которую делают по отдельности предыдущие устройства.

Принцип работы профилегибочного станка

механических и электрических элементов

Перед первым запуском ролики чистятся от консервирующей смазки при помощи сухой ткани, а также проверяется соответствие напряжения сети с необходимым для профилегиба. Затем аппарат обкатывается в холостом режиме в течение получаса. Если появляются отклонения от нормального режима, то профилегиб останавливают и убирают неисправности.

Заготовки чистят от смазки и проверяют упругость металла, которая обязана быть одинаковой по всей длине изделия. Затем валики настраивают для обработки детали в следующей последовательности:

• гайки крепления прижимных и опорных валиков откручивают ключом;
• устанавливают ролики на валы со шпонкой и крепят с помощью гаек;
• при помощи рукоятки поднимают вверх прижимной валик;
• деталь зажимают между роликами;
• после под высоким давлением между валами проходит прокатка.

Уровень кривизны задается при помощи опускания и поднятия верхнего вала. В ручном станке механизм работает с помощью рычага, который перемещает оператор. Электрический профилегиб работает за счет электродвигателя.

Джон Дж. Касвелл-младший о «Взрывном боеприпасе» в его поисках новой пьесы «Мокрый мозг» «Горизонты» в совместной постановке с MCC Theater — это спектакль, который заставляет вас считаться с уникальной природой того, что может сделать театр. В равной степени душераздирающая и душераздирающая пьеса рассказывает о трех братьях и сестрах, которые изо всех сил пытаются заботиться о своем больном (и, возможно, пришельце?) отце. Свирепый взгляд на борьбу одной семьи с психическим заболеванием и зависимостью,

Wet Brain путешествует по обширным областям вселенной с удивительными моментами веселья и надежды.

Касуэлл — обладатель премии Л. Арнольда Вайсбергера за новую пьесу и премии Паулы Фогель в области драматургии — изучил личную историю, чтобы написать пьесу, которую он называет «взрывным боеприпасом», пьесу, которая взрывает тюремный дом зависимости, полный тишины и стыда. . Мы поговорили с Кэсвеллом об автобиографическом письме, общении с помощью мемов и необходимости общего языка перед лицом эмоциональной бездны.

Vogue : Wet Brain — невероятно мощный театральный опыт, затрагивающий широкий спектр тем — зависимость, потеря, любовь. О чем, по вашему мнению, эта пьеса?

John J. Caswell Jr.: Я думаю, что это в первую очередь о том, как болезни и зависимости нарушают линии связи между членами семьи в моменты, когда они больше всего нуждаются в этих линиях связи. Он спрашивает, есть ли способ восстановить эти линии, когда они были разорваны и посреди сохраняющегося хаоса и зависимости.

Это явно очень личная вещь. Посвящение к пьесе гласит: «За моего отца, если он там. И для моих братьев и сестер». Твой отец читал или видел эту пьесу?

Мой отец не читал и не видел эту пьесу. Кажется, моя мать упомянула ему, что я написала пьесу о травмах алкоголизма в нашей семье, особенно в том, что касается моих отношений с ним. Я не знаю, как он получил эту информацию и даже обработал ли он ее так, как получил вообще. Я надеюсь, что выполню свое намерение, то есть показать ему пьесу, но я не решаюсь сделать это на самом деле, потому что знаю себя и не уверен, что сделаю это. Но я надеюсь, что буду.

Монж и Флоренсия Лосано (как Мона) в Wet Brain

Фото: Джоан Маркус

Было ли волнительно копать автобиографическую территорию для этой пьесы?

В процессе создания текста я не находил его тревожным. Я нашел это катарсисом и освобождением. Тревога не проявлялась, пока я не начала задумываться о том, чтобы поделиться ею с кем-нибудь. До этого момента это был инструмент самопомощи, но новые глаза принесли уровни уязвимости, к которым я не обязательно был готов, но к которым я адаптировался за эти годы. Я действительно ценю тот факт, что мы были немного сорваны из-за глобальной пандемии, потому что это дало мне время более зрелым образом примириться с отношениями, с которыми я имею дело в этой пьесе.

Wet Brain отправляет зрителей в эпическое межзвездное путешествие, но при этом чувствует себя очень приземленным в мире этой конкретной семьи. Как вы думаете, это связано с тем, как отношения между братьями и сестрами представлены в пьесе?

Да. Я думаю, что это кажется таким конкретным и обжитым, потому что пьеса содержит сотни, если не тысячи, конкретных примеров, взятых из разных людей в моей семье, и не только со стороны моего отца, но и с обеих сторон. Мне кажется, что любой член моей семьи, близкий или дальний, мог прийти посмотреть эту пьесу и подумать, что любой из этих персонажей может быть ими. Его преследуют призраки, как живые, так и мертвые, сотен людей, с которыми я общался, как в хорошем, так и в ужасном смысле.

Самый популярный

Эта пьеса страшная, эмоционально мучительная и психологическая. Это тоже очень забавно. Что скрывалось за юмором, пронизывающим произведение?

Моя семья очень забавная. Несмотря на все наши странности, проблемы и недостатки, они очень остроумные люди. Это почти язык любви. Мы с братом и сестрой общаемся в основном с помощью забавных мемов в Instagram. Возможно, это не идеальный способ общения между братьями и сестрами, но в то время, когда для всех нас все так безумно, и мы хотим, чтобы мы могли добиться большего, все равно очень много значит знать, что кто-то увидел что-то смешное и подумал, Мне нужно показать это моему брату .

Артуро Луис Сориа (как Рики), Фрэнки Дж. Альварес (как Рон) и Сеси Фернандес (как Анджелина) в Wet Brain

Фото: Джоан Маркус

Несмотря на жестокость сюжета и отказ уклоняться от жестокости этой болезни, меня поразило ясное чувство надежды, заложенное в пьесе. Я нашел мечту о возможном воссоединении с потерянным человеком, эту идею о том, что вы все еще можете найти его или быть в состоянии соединиться с какой-то его частью, даже если он действительно ушел, настолько убедительной. Я проецирую?

Самые популярные

Возможно, вы проецируете, но я надеюсь, что происходит именно это: люди проецируют и накладывают значение, имеющее отношение к ним, поверх существующих структур. Надежда в этой пьесе тугоплавка, как кристалл, в том, что в зависимости от того, кто ты и как ты на это смотришь, и как светит свет в каждый данный момент, ты можешь получить совсем другое, чем человек, который смотрит на тебя. это с другой точки зрения. И я думаю, что это говорит о нюансах зависимости как опыта. Для всех это разное, и это отчуждает индивидуально до такой степени, что вы чувствуете, что вы единственный, кто испытывает это, что не может быть дальше от истины.

Это напоминает мне о том, что вы написали в письме к отцу, показанном в программе: «Из моего личного опыта зависимость сужает вселенные и миры. Это делает нас очень маленькими людьми, живущими в очень маленьком пространстве без возможности повернуться. Мы не можем смотреть на себя с точки зрения, которая действительно может вырвать нас из клетки. Я думаю об этой пьесе как о взрывном боеприпасе, который может уничтожить жесткое и лишенное воображения мышление, которое препятствует восстановлению и закрытию». Мне нравится идея пьесы как «взрывного боеприпаса». Можете ли вы рассказать об этом больше?

Нынешняя ситуация, в которой оказались я и мои братья и сестры, кажется особенно ограничительной и без немедленного решения. Наше закрытие может наступить через годы или десятилетия, или кто знает, как долго. Я хотел представить себе замыкание, как бы оно выглядело, чтобы я мог начать движение по сейчас, по посреди хаоса, а не ждать конца. Эта пьеса стала для меня взрывным снарядом, который взорвал мои закостенелые мысли о том, как найти выход и двигаться дальше, не унося с собой кучу стыда и вины. Для героев пьесы акт отъезда и ухода с планеты и посещения умерших родственников и отца в космосе был взрывным боеприпасом для их ограниченного и жесткого взгляда на болезнь отца, что позволило им сделать шаг в правильном направлении. . Это все, на что вы действительно можете надеяться — шаг к чему-то лучшему.

Самые популярные

Альварес и Сория в Wet Brain

Фото: Джоан Маркус

Не хочу рассказывать слишком много, но в этой постановке есть поистине поразительное сценическое мастерство. В частности, есть одна захватывающая сцена, обладающая взрывным характером — вы могли слышать вздохи публики — когда мы переносимся через визуальный и лингвистический планы. Было ли создание этой сцены совместным процессом?

Вначале я попросил, чтобы мы провели саммит дизайнеров или недельный семинар с директором Дастином Уиллсом; сам; и члены команды дизайнеров [Ча Си, Кейт Нолл, Тей Блоу, Хейди Зелидет Антуньяно и Ник Хассонг]. Мы сели за стол, все взяли персонажей и прошлись по пьесе. Мы допрашивали его таким образом, что чувствовали, что все вместе играем в одну игру, еще до того, как начали затрагивать тему дизайна. Затем мы начали говорить о дизайне с точки зрения жанра — научной фантастики и ужасов — и о том, как они переносятся на сцену. Мы запутались в том, как подходить к этим аспектам таким образом, чтобы это оказывало влияние, не было банальным и основывалось на реализме, необходимом для того, чтобы моменты отъезда действительно выделялись и выделялись.

Самые популярные

Что вы думаете о том, как эти жанровые элементы воплощаются на сцене?

Элементы научной фантастики в этой пьесе должны быть — в пьесе есть сцена, когда отец, Джо, находится в космическом корабле, и он говорит: «Это немного более эзотерично». И это было своего рода руководящим принципом в наших дискуссиях. Когда люди говорили: «Ну, это инопланетный плод в банке, как написано в сценарии, или это нечто более эзотерическое? Мы идем к научной фантастике, которую мы все знаем, или мы идем к чему-то более сюрреалистичному, умопомрачительному и потустороннему?» мы начали обнаруживать, что последний был более эффективен в создании той напряженности, к которой мы стремились, которая больше уходит своими корнями в психологию и работу мозга. Не наш воображаемые страха, но наши собственные реальных страха, которые существуют в нашем прошлом.

Вы изучали психологию страха для этого произведения?

Я не проводил исследований. Меня действительно интересует лиминальное бессознательное пространство, где мы обрабатываем и дефрагментируем наш мозг, чтобы продолжать жить, несмотря на наши травмы. Это странное пограничное бессознательное или подсознательное место, где происходит все это примирение. Я думаю, что это центр обработки информации, которого я раньше не видел на сцене. Мне интересно побывать в этом месте.

Говоря о языке и поиске связи, ваши актеры наэлектризованы. Каково было работать с этим ансамблем?

Работа с этими актерами [Фрэнки Х. Альварес, Сеси Фернандес, Флоренсия Лосано, Хулио Монж, Артуро Луис Сориа] была воплощением мечты. Они были в игре с самого начала, чтобы отправиться туда, куда их, вероятно, никогда раньше не приглашали на сцену, и они были рядом с нами все время. В каждом из них я вижу себя, своих братьев, сестер и друзей. Каждую ночь они разбивают мне сердце. Работать с ними было невероятно. Это также заставило меня чувствовать себя намного менее одиноким, когда я оплакивал направление, в котором пошли некоторые из членов моей семьи.

Эта пьеса решает проблему потери всеми возможными способами. Одна вещь, которая меня поразила, это то, как подробно описана потеря человека, который все еще физически присутствует. Можете ли вы рассказать об этом больше?

Самые популярные

Я боюсь смерти. Не акт умирания, а просто внезапное прекращение и пустота. Эта концепция не дает мне спать по ночам. Я боюсь смерти других людей из-за дискомфорта, который это вызовет у меня, если я буду скучать по ним. Я чувствую потребность заранее создать эмоциональное закрытие, чтобы я мог двигаться дальше и подготовиться к их фактической потере, если это имеет смысл. И я, кажется, не в состоянии сделать это, поддерживая хоть какие-то здоровые отношения с отцом. Я бы хотел, чтобы это было неправдой, но, похоже, это так. Может быть, это будет не всегда.

Ваша игра заставила меня задуматься о том, что сказал музыкант Джон Батист в своей речи, принимая премию Грэмми за альбом года в 2022 году. Он сказал: «Это как песня или альбом, и у него почти есть радар найти человека, когда он больше всего в этом нуждается». Как вы думаете, пьесы работают так же, что они находят людей, которые в них нуждаются?

Абсолютно. Я думаю, что интересно в зависимостях то, что у всех нас они были в той или иной степени и в разной степени тяжести. Мы все были так или иначе затронуты ими, с точки зрения кого-то вокруг нас, или кого-то, кого мы знаем, или кого-то, о ком мы слышали, что он стал жертвой болезни. Но между общим опытом и нашей способностью говорить о нем существует разрыв, который мешает нам стать лучше. Это универсальный язык, для которого у нас нет слов. Эта пьеса исследует это отсутствие языка и, надеюсь, дает людям понимание, которое позволяет им с большей легкостью находить этот язык.

Что дает вам надежду?

Мои близкие, моя собака, люди, которые позволяют мне заниматься искусством. Это дает мне надежду. Мысль о том, что, возможно, я смогу разобраться во всей этой неразберихе. У меня есть надежда, но я не знаю, откуда она берется!

Может быть, это лиминальное пространство?

Может быть, акта изгнания этих демонов с другими людьми достаточно, чтобы дать мне надежду.

Этот разговор был отредактирован и сжат.

Три простых правила, чтобы избежать травм спины

Чтобы избежать болезненных травм спины, следуйте трем правилам:

тело, и выпрямите колени, чтобы встать.

1. Сгибайте бедра, а не спину

Всегда обязательно сгибайте бедра, а не поясницу. Большинство людей считают, что сгибание коленей обеспечивает безопасный подъем, но само по себе это упражнение может привести к травме спины. Самый важный совет — сгибайте бедра и держите верхнюю часть туловища вертикально, насколько это возможно, направляя вперед.

реклама

2. Держите грудь вперед

Когда грудь держится вперед, а тело согнуто в бедрах, спина остается прямой и можно избежать травм спины. Тогда мышцы спины будут использоваться наиболее эффективно для поддержания хорошей осанки, как они и созданы. Колени будут автоматически сгибаться, чтобы мышцы ног и бедер правильно создавали силу для подъема.

Скручивание — еще одна опасная ошибка, которая может привести к травме спины. Плечи должны быть на одной линии с бедрами, чтобы избежать этого движения. Для изменения направления сначала двигайте бедрами, чтобы плечи двигались в унисон.

Когда сначала двигаются плечи, бедра, как правило, отстают, создавая опасное скручивание, которое может привести к травме спины, особенно суставов спины и таза.

В этой статье:

• Избегайте травм спины с помощью правильных методов подъема

• Три простых правила, чтобы избежать травм спины

• Дополнительные техники подъема, чтобы избежать травм спины

• Видео: Если у меня болят спина или суставы, нужно ли бороться с болью?

3.

Держите вес близко к телу.

Чем дальше объект удерживается от центра тяжести, тем больше силы требуется, чтобы удержать этот объект. Например, для большинства людей не слишком сложно держать галлон молока близко к груди, но может быть довольно трудно держать галлон молока, вытянувшись перед собой на расстоянии вытянутой руки.

Конечно, молоко не становится тяжелее, когда оно находится дальше от тела, но для его удержания требуется гораздо больше усилий. Эта дополнительная сила также будет проходить через нижнюю часть спины. Следовательно, чем ближе объект к телу, тем меньше вероятность того, что он приведет к травме спины.

реклама

Если предмет слишком широк, чтобы его можно было поднять между коленями, подумайте о том, чтобы обратиться за помощью к другому человеку, а не пытаться поднять его в одиночку. Более крупные предметы требуют подъема на большой вылет и увеличивают нагрузку на спину, как и неправильная техника подъема.

Рон Миллер — лицензированный физиотерапевт с более чем 20-летним опытом работы в области лечения позвоночника.
