Несущий профлист — несколько видов профиля, актуальные цены на несущий профнастил. Любые размеры и толщина металла, доставка.

Несущий профнастил – это профилированный лист с высоким профилем – от 35 мм и больше. Его используют на производственных и складских объектах для возведения перекрытий, несъемной опалубки и для кровель большой площади.

Его можно использовать также в коттеджном строительстве, для межэтажных перекрытий. Это защитит от скрипа при ходьбе.

Несущий профлист может иметь защитное покрытие, но часто используется просто оцинкованная сталь. Толщина металла — от 0,5 мм до 1,2 мм.

Скачать прайс-лист:

Цены на профнастил

Профили несущего профнастила

Профнастил НС35


Полная ширина 1060мм

Полезная ширина 1000мм

Высота профиля 35мм

Профнастил Н60


Полная ширина 902мм

Полезная ширина 845мм

Высота профиля 60мм

Профнастил Н75


Полная ширина 800мм

Полезная ширина 750мм

Высота профиля 75мм

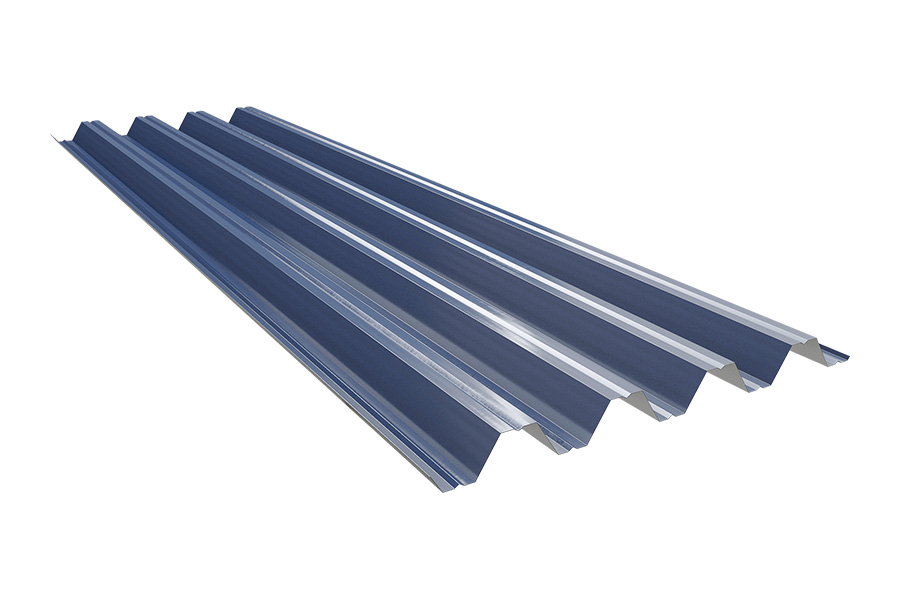

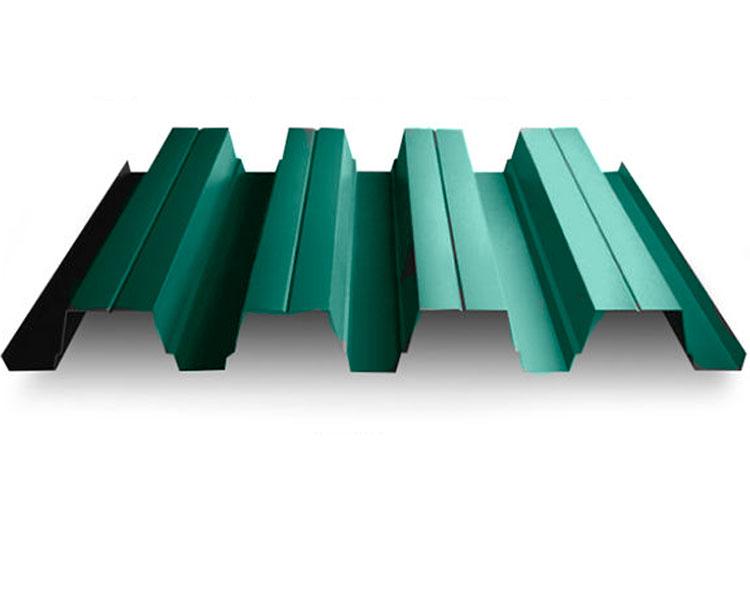

Фото несущего профлиста

Высокий профиль образует мощные ребра жесткости – так обеспечивается прочность листа. Для еще большей прочности в несущем профиле выполняют мелкие канавки. Они являются дополнительными ребрами жесткости и служат верным признаком несущего профнастила.

Преимущества

Раньше существовал лишь один способ построить многоэтажный объект – возводить капитальное строение с бетонными перекрытиями и прочными стенами, способными выдержать значительную нагрузку. Теперь можно за считанные недели соорудить здание из легких металлических конструкций с перекрытиями из несущего стального профлиста. Это выгоднее в разы – и по стоимости, и по срокам.

Еще преимущество – по крыше из несущего профнастила можно свободно ходить (в отличие от кровли из металлочерепицы, где надо перемещаться аккуратно).

Материал

Листы несущего профнастила получают из того же стального листа, что и обычный стеновой профнастил. Толщина несущего профлиста – от 0,5 до 1мм, масса – 5-10кг на квадратный метр.

Профиль или просто оцинкованный, или защищен полимерным покрытием с одной стороны и грунтовкой с другой. В этом случае стойкость поверхности к атмосферным воздействиям и к царапинам такая же, как у российской металлочерепицы монтеррей с покрытием полиэстер. Покрытие толщиной 0,25мм выдерживает перепады температуры от -60 до +90°.

Высокий профиль образует мощные ребра жесткости – так обеспечивается прочность листа. Для еще большей прочности в несущем профиле выполняют мелкие канавки. Они являются дополнительными ребрами жесткости и служат верным признаком несущего профнастила.

Преимущества

Раньше существовал лишь один способ построить многоэтажный объект – возводить капитальное строение с бетонными перекрытиями и прочными стенами, способными выдержать значительную нагрузку. Теперь можно за считанные недели соорудить здание из легких металлических конструкций с перекрытиями из несущего стального профлиста. Это выгоднее в разы – и по стоимости, и по срокам.

Еще преимущество – по крыше из несущего профнастила можно свободно ходить (в отличие от кровли из металлочерепицы, где надо перемещаться аккуратно).

Материал

Листы несущего профнастила получают из того же стального листа, что и обычный стеновой профнастил. Толщина несущего профлиста – от 0,5 до 1мм, масса – 5-10кг на квадратный метр.

Профиль или просто оцинкованный, или защищен полимерным покрытием с одной стороны и грунтовкой с другой. В этом случае стойкость поверхности к атмосферным воздействиям и к царапинам такая же, как у российской металлочерепицы монтеррей с покрытием полиэстер. Покрытие толщиной 0,25мм выдерживает перепады температуры от -60 до +90°.

Монтаж

Нужно помнить, что ширина листов несущего профнастила меньше, чем у стенового – из-за более высокого профиля. Например, полезная ширина профиля Н60 – 845мм, а у Н75 – 750мм. Длина листов определяется заказчиком. Крепление к каркасным конструкциям осуществляется с помощью специальных шурупов-саморезов с окрашенными широкими шляпками (или оцинкованными – для оцинкованных листов).

Профнастил несущий в наличии и под заказ

Главная

→
Профлист Н, несущий

Профлист H-57 750

Несущий профнастил, имевший широчайшее применение ввиду своей универсальности характеристики «ширина покрытия х несущая способность настила или ограждения х цена». Данный профлист включен в ГОСТ 24045-2016, что позволяет малоопытным проектировщикам использовать расчетную несущую способность этого листового профиля в проектах металлических зданий и стальных конструкциях. На сегодняшний день главным недостатком производства стального профиля Н57 шириной 750 мм является отсутствие требуемой рулонной заготовки шириной 1100 мм из конструкционной стали марки проката 220, 250…350. Марка оцинкованного проката 01 (в ГОСТ 14918-80 обозначение ОН) не имеет нормируемых показателей качества и механических свойств (см. табл. 9 и табл. 13 ГОСТ 52246-2004).

Профлист Н-57 900

Несущий листовой металлопрофиль, производимый заводами-изготовителями профилированных настилов по своим техническим условиям (ТУ завода-изготовителя профнастила). Использование исходных заготовок шириной 1250 мм с маркой проката не ниже 220 по ГОСТ 52246-2004 при производстве профлиста Н57 шириной 900 мм для настилов перекрытий, несущих опор и металлической кровли является возможной альтернативой использованию профнастила Н57 шириной 750 мм из нештатной (неконструкционной) исходной заготовки. Расстояние между несущими опорами или шаг несущей обрешетки для листового профиля Н57-900 не должен превышать 3 м.

Профлист H-60

Несущий стальной листовой гнутый профиль Н60 для настила покрытий, несущей конструкции мягкой кровли, металлической кровли и несъемной опалубки. Материал исходной заготовки – стальной оцинкованный лист и оцинкованный лист с цветным полимерным покрытием шириной 1250 мм, имеющего марку проката не ниже 220 по стандарту на оцинковку в рулонах (ГОСТ 52246-2004) и стандарту на крашенную листовую сталь оцинкованную или без цинкового покрытия в рулонах (ГОСТ 52146-2003). Максимально допустимый расчетный шаг обрешетки или несущих опор до 3 м.

Стальной профиль Н60 по ГОСТ 24045-2016 изготовленный из конструкционной листовой заготовки, является оптимальной заменой стандартного профнастила Н57-750, который, к сожалению, еще часто встречается в проектах несущих конструкций и несущих опор.

Профлист H-75

Несущий листовой металлопрофиль для перекрытий из профнастила, перекрытий по профнастилу, несущей опоры мягкой мембранной кровли, внешнего покрытия металлической кровли и несъемной опалубки.
Самый «ходовой» профилированный настил в стальных конструкциях металлических зданий и металлических каркасов для любых климатических зон, с учетом ветровых и снеговых нагрузок и расчета парусности (расчет на «отрыв») мягкой мембранной кровли. Допустимый расчетный шаг обрешетки или несущих опор до 4,5 м.
Изготовленные из качественного рулонного проката (марка оцинкованного проката 220, 250…350 по ГОСТ 52246-2004) несущие кровельные профнастилы Н75 из оцинкованной и окрашенной стали будут гарантией качества Вашего строительства. Профнастил Н75-750 – лидер по объему производства и продаж.

Профлист Н-114 600

Несущий листовой металлопрофиль перекрытий по профнастилу и перекрытий из профнастила. Стальной профиль Н114 шириной 600мм имеет самую большую несущую способность среди нормируемых ГОСТ 24045-2016 стальных настилов покрытий. Производится из конструкционной листовой оцинкованной стали шириной 1250 мм толщиной от 0,7 до 1,0 мм. Оцинкованный лист соответствует требованиям ГОСТ 52246-2004 по толщине стального проката и массе цинкового покрытия (см. табл. 2 и табл. 11 стандарта). Применяется для достижения предельной несущей способности стального каркаса перекрытий или несъемной опалубки с использованием серийных отечественных листовых профилей.
Расчетный допустимый шаг несущих опор 6м.

Профлист Н-114 750

Несущий листовой металлопрофиль перекрытия из профнастила и перекрытия по профнастилу. Ширина исходной заготовки 1400 мм ограничивает возможности применения неконструкционного оцинкованного проката при изготовлении данного профилированного настила и позволяет существенно увеличить ширину перекрытия одним листом профиля по сравнению с отечественным аналогом – профнастилом Н114-600. Профнастилы Н114 имеет самую высокую трапециевидную гофру, требования к которым определены в стандарте на профнастил – ГОСТ 24045-2016. Допустимый расчетный шаг несущих опор до 6 м.
Эффективность монтажных работ и высочайшая несущая способность профнастила Н114 являются его бесспорными преимуществами. Профлист Н114-750 – безусловный лидер по объему производства и продажи.

Профиль RAN-113 – европейский аналог листового профиля Н114.

Профлист Н-153

Несущий профнастил европейского уровня качества.
Так называемый «европрофиль». Допустимый (расчетный) шаг обрешетки – до 9-ти метров. Применяется для настила кровли и междуэтажных перекрытий, имеющих большие межопорные расстояния (широкий шаг обрешетки), или при необходимости решения задачи максимальной несущей способности перекрытия без существенного увеличения веса конструкции.

Профнастил Т150.1 и профлист RAN-153 являются европейскими образцами стального профиля Н153-840.
Европейский стандарт цветного полимерного покрытия данного профиля ограничен гаммой оттенков белого цвета (RAL 9002, 9003, 9010).

Профлист Н-158 750

Несущий профнастил европейского уровня качества.
Так называемый «европрофиль». В настоящее время самый высокий профилированный стальной настил, выпускаемый на территории РФ по европейским нормам. Допустимый (расчетный) шаг обрешетки – до 9-ти метров. Применяется для настила кровли и междуэтажных перекрытий, имеющих большие межопорные расстояния (широкий шаг обрешетки), или при необходимости решения задачи предельной несущей способности перекрытия без существенного увеличения веса конструкции.

Профнастил Т160.1 – европейский образец профлиста Н158-750.
Европейская норма цветных полимерных покрытий для данного профиля ограничена оттенками белого цвета (RAL 9002, 9003, 9010).

Подшипники скольжения с фиксированным профилем — Подшипники Waukesha

Оптимизация производительности

Подшипники Waukesha Bearings поставляют подшипники скольжения со средними и толстыми стенками, специально разработанные для турбомашин. Доступны несколько конфигураций для удовлетворения потребностей приложений в грузоподъемности, вращающейся нагрузке, жесткости, демпфировании и динамической устойчивости ротора.

Добавление канавок к подшипникам с фиксированным профилем может снизить дестабилизирующие эффекты из-за вращения жидкости, а изменение круговой геометрии обеспечивает дополнительный прирост стабильности.

Рабочие характеристики также можно оптимизировать за счет материала подшипника и метода смазки. Смазка может подаваться под давлением или самосмазываться, последнее обычно с масляным кольцом. Полимерные футеровки можно использовать для расширения пределов производительности или устойчивости к высоким температурам окружающей среды. Гидростатический домкрат рекомендуется для машин с высокими пусковыми нагрузками.

Геометрия подшипников скольжения

Втулка скольжения

Подшипники скольжения представляют собой цилиндрические подшипники, обычно с горизонтальным разъемом, в которые смазка подается через осевые канавки, расположенные в горизонтальном соединении.

Многолепестковый

Большинство многолепестковых подшипников имеют три или четыре лепестка, которые могут быть центрированы для двунаправленного вращения или смещены для однонаправленного вращения. Специализированные конструкции также могут иметь плоские сегменты в области нагрузки и конические сегменты в остальных областях. Многолепестковый подшипник обеспечивает повышенную стабильность по сравнению с подшипниками скольжения. Обычно они используются в высокоскоростных машинах с легкими роторами.

Лимонное отверстие

Особый тип многолепесткового подшипника, лимонное отверстие имеет два больших лепестка, смещенных относительно центра, что придает им эллиптическую форму. Вертикальный зазор немного меньше горизонтального зазора. Конструкция подавляет масляные вихри с вертикальным предварительным натягом и может улучшить жесткость и демпфирование по сравнению с подшипником скольжения.

Напорная дамба

Один из самых стабильных подшипников с фиксированной геометрией. Подшипник напорной дамбы имеет характерную разгрузочную дорожку, обработанную в верхней (ненагруженной) половине, которая резко заканчивается (напорная дамба) для создания искусственного загрузить журнал. Эта искусственная нагрузка переводит вал в более эксцентричное положение, что обеспечивает большую устойчивость.

Смещенная половина

Верхняя и нижняя половины смещенного полуподшипника смещены поперек оси вала для большей устойчивости, чем подшипники скольжения.

MLSF

® Подшипники повышенной устойчивости

Многолепестковые полуплавающие подшипники сочетают в себе многолепестковую внутреннюю геометрию с устройством предотвращения вращения. Перемычки на осевых концах конических сегментов увеличивают демпфирование. Подшипники MLSF, разработанные для работы при оптимальных температурах с минимальной вибрацией, идеально подходят для турбонагнетателей и других небольших высокоскоростных турбомашин.

Подробнее

Подшипник скольжения в пространстве подшипника скольжения

Подшипники скольжения Flexure Pivot® обеспечивают производительность подшипника наклона с простотой подшипника скольжения. Доступные с низкопрофильными подшипниками Flexure Pivot иногда можно заменить подшипники скольжения без модификации корпуса.

Подробнее

Загрузки

  • Информационный бюллетень для подшипников скольжения
  • Информационный лист подшипника MLSF
  • Подшипники скольжения со средними и толстыми стенками (DHB14)
  • Стабильность подшипников с профильным отверстием: влияние выбора типа подшипника
  • Влияние производственных допусков на стабильность подшипников с профильным отверстием

Отправить запрос сегодня

Несущий гофрированный металлический лист | Sandrini Metalli

Гофрированный металлический лист

Для устройства несущих полов

Доступно более тридцати моделей 9Профнастил 0073 способен удовлетворить любые технические требования по созданию облицовочных, кровельных, сухих и несущих полов. Вы можете выбирать между гофрированными листами из стали , алюмоцинка , алюминия и меди , одинарного , двойного или многопролетного 9007 4 версии. Все гофрированные металлические листы соответствуют стандартам CE и обеспечивают оптимальную прочность, несущую способность и малый вес.

Гофрированные металлические листы Sandrini Metalli

Доступные гофрированные металлические листы производятся с различными параметрами, чтобы полностью удовлетворить потребности строительного сектора. Большая высота гофра гарантирует повышенную грузоподъемность , а меньшая высота позволяет создавать самоизгибающиеся листы , которые адаптируются к изогнутым опорным поверхностям без необходимости дополнительных вмешательств. Также доступны гофрированные листы , пригодные для ходьбы, благодаря близко расположенным гофрам. Между тем гофры, расположенные дальше друг от друга, дают более доступные товары .

Все гофрированные листы можно заказать с лакокрасочным покрытием, выбранным из широкого спектра цветов, в комплекте с чехлами, шумозащитными тканями или тканями, препятствующими конденсации, или другими аксессуарами (соединители и т. д.).

  • песок A55 P600 CLS

    Гофрированный лист SAND A55 P600 CLS представляет собой лист с высоким сцеплением для композитных полов: поэтому он в основном используется в строительном секторе в качестве опоры для конструкции этого типа. Сан…

  • песок A55 P750 CLS

    Гофрированный лист SAND A55 P750 CLS представляет собой лист с высоким сцеплением для композитных полов: поэтому он в основном используется в строительном секторе в качестве опоры для реализации этого типа конструкции. Сан…

  • песок A75 P570 CLS

    Гофрированный лист SAND A75 P570 CLS представляет собой лист с высоким сцеплением для композитных полов: поэтому он в основном используется в строительном секторе в качестве опоры для конструкции этого типа. Сан…

  • песок A75 P760 CLS

    Гофрированный лист SAND A75 P760 CLS представляет собой лист с высоким сцеплением для композитных полов: поэтому он в основном используется в строительном секторе в качестве опоры для конструкции этого типа конструкции.
