Производство сварной балки: Изготовление сварной балки

Производство сварной балки по доступной цене

Установка несущих конструкций в строительстве зданий, мостов, тоннелей, и других объектов производится только при наличии сварных балок. Это единая конструкция из стенок и полки, изготовленная из стали путем сварки.

Какие бывают металлические балки

Существуют разные формы, размеры, типы данного вида металлопроката. Балки различаются по:

• способам изготовления;
• толщине и ширине полок;
• высоте стенок;
• углу наклона.

Производство сварных балок ведется с обычной и высокой точностью. Согласно условиям изготовления и требованиям заказчиков, изделие может составлять 4-13 м в длину. В строительстве чаще всего применяются двутавровые балки. Они выполняют несколько разных функций.

Почему выгодно использовать балки

Балки металлические сварные производятся из низкоуглеродной стали. Ее отличает высокая ударная вязкость, устойчивость к коррозии, хорошие механические свойства, низкая стоимость. Поэтому металлопрокат из нее обладает следующими преимуществами:

1. Небольшая масса, которая обеспечивает легкость монтажа и экономию при установке стен и фундамента.
2. Максимальная надежность и прочность сварочного шва, подтверждающиеся проверкой ультразвуком.
3. Объединение в одной конструкции разных видов стали.
4. Дополнительные свойства. По желанию заказчика, балка может иметь фланцевые соединения, различные полки, перфорацию, дополнительные усиления ребрами жесткости, состав из двух металлов.
5. Экономия на обработке.

№ п/п	Аналог прокатной балки	Размеры, мм						Вес 1 м, кг	Метров в тонне
		Н	h	S	t	В	L, м
Нормальные двутавры
1.	40Б1	396	372	8	12	200	от 1 -12	62,7	15,949
2.	40Б2	400	372	8	14	200	от 1 -12	68,99	14,495
3.	45Б1	446	422	8	12	200	от 1 -12	65,84	15,188
4.	45Б2	450	422	10	14	200	от 1 -12	78,77	12,696
5.	50Б1	492	468	10	12	200	от 1 -12	76,09	13,142
6.	50Б2	496	468	10	14	200	от 1 -12	82,38	12,139
7.	50БЗ	500	468	10	16	200	от 1 -12	88,67	11,278
8.	55Б1	543	515	10	14	220	от 1 -12	90,48	11,053
9.	55Б2	547	515	10	16	220	от 1 -12	97,39	10,268
10.	60Б1	596	564	10	16	200	от 1 -12	96,21	10,393
11.	60Б2	600	564	12	18	200	от 1 -12	111,4	8,9792
12.	70БС	693	661	12	16	230	от 1 -12	121,8	8,2119
13.	70Б1	691	659	12	16	260	от 1 -12	129,1	7,744
14.	70Б2	697	657	14	20	260	от 1 -12	156	6,4088
15.	80Б1	791	755	14	18	280	от 1 -12	164,3	6,0862
16.	90Б1	893	853	16	20	300	от 1 -12	203,6	4,9118
17.	90Б2	900	856	16	22	300	от 1 -12	213,4	4,6861
18.	100Б1	990	946	16	22	320	от 1 -12	231,6	4,3172
19.	100Б2	998	954	18	22	320	от 1 -12	247,6	4,0382

Технология создания сварных двутавровых балок

Изготовление конструкции состоит из последовательных идеально отработанных этапов.

Сначала производится расчет сварной балки, а затем создается заготовка по чертежу путем термической резки специальными приборами. Металлические листы заданной толщины раскраивают по установленным размерам. В итоге получаются штрипсы с длиной и шириной, указанными в чертеже. На заводе «Ремстроймаш», где изготавливают сварные балки работают станки с ЧПУ, где металл раскраивается сразу несколькими режущими устройствами.

Затем кромки обрабатываются путем фрезеровки. Для нее уже не нужен чертеж, она осуществляется на специальном станке. Эта стадия нужна для обеспечения лучшей проварки балочных стенок.

Далее балку собирают в готовое изделие. Для этого используются устройства, увеличивающие производительность процесса вдвое или втрое. Перед сваркой балки с двутавровым сечением создается правильное взаиморасположение стенки и полок двутавра. Первым делом собирают Т-образный профиль балки, затем готовую конструкцию специальным прибором переворачивают на 180 градусов и делают вторую полку. Затем проводится сварка.

И наконец, конструктивные элементы балки нуждаются в правке. Конструкции изготавливаются при очень высокой температуре, что вызывает деформацию отдельных частей изделия. Сварная балка — не исключение. Обычно у двутавров после сварки наблюдается “грибовидный” эффект — нарушение геометрии полок. Он исправляется прокатыванием изделия через специальные ролики.

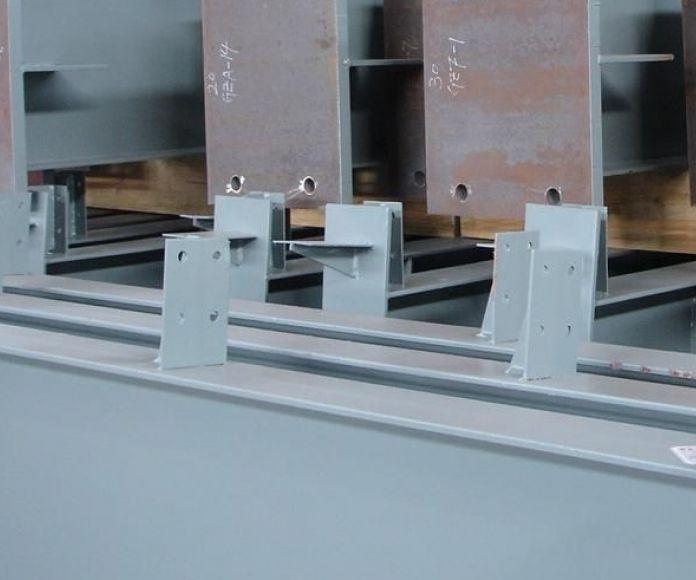

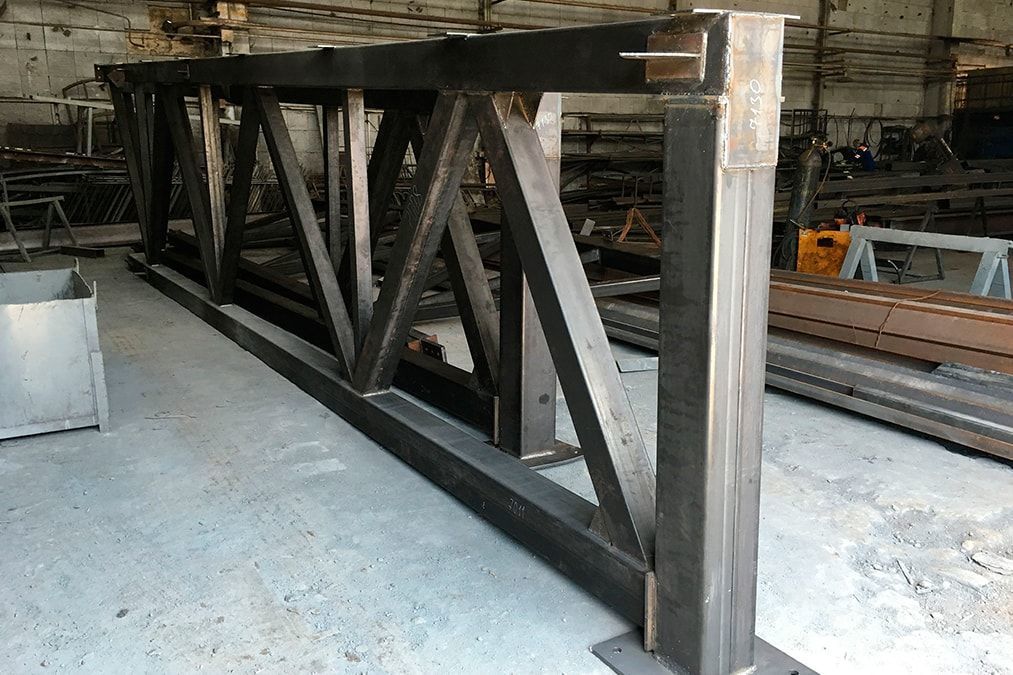

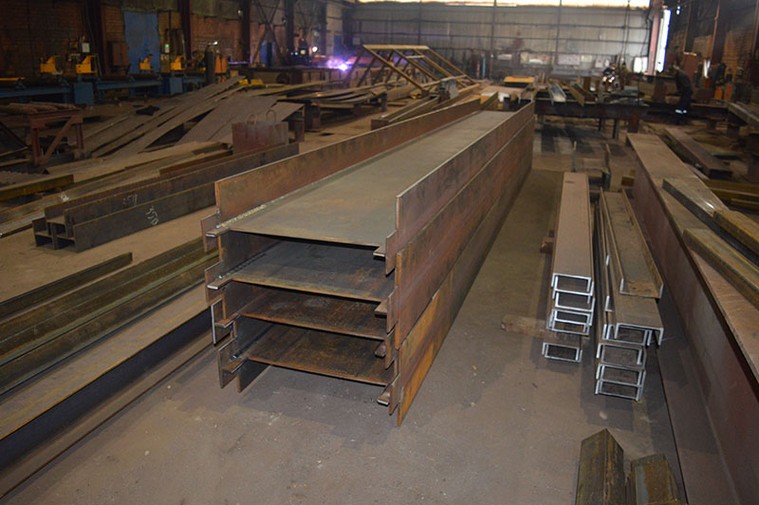

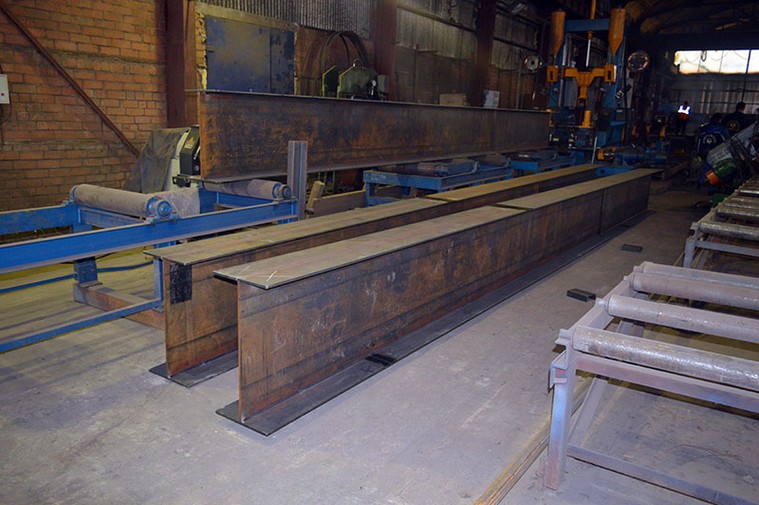

Примеры сварных балок

Производство балок на заводе «Ремстроймаш»

Наш завод металлоконструкций производит изделия разной формы, сечения и размеров, выполненные по требованиям ГОСТ. Каждый заказчик может приобрести балку подходящей длины и других параметров, изготовленную по собственным эскизам. Новейшие автоматизированные производственные технологии позволяют выпускать металлопрокат высокого качества.

Чтобы заказать конструкцию на нашем предприятии, нужно сделать следующее:

1. Подать заявку.
2. Согласовать комплектацию.
3. Рассчитать цену.
4. Предложить эскизы.
5. Подписать договор.
6. Дождаться изготовления изделия.
7. Принять заказ по адресу доставки.

Заказывать сварные балки у нас выгодно, потому что мы гарантируем:

• приемлемые цены сварных балок;
• официальную гарантию;
• современное оборудование;
• высокую квалификацию сотрудников;
• быстрое изготовление сварных балок;
• нестандартную продукцию по чертежам клиентов;
• разработку всех документов;
• доставку в кратчайшие сроки.

Звоните по контактному телефону 8-800-100-26-11 или пишите на электронную почту, указанную на сайте, и мы ответим на любые вопросы.

Посмотрите товары похожие на сварные металлические балки:

• Строительные металлоконструкции
• Все металлоконструкции

Отправить заявку

Имя

E-mail

Сообщение

Политика конфиденциальности

Я соглашаюсь на обработку личных данных.

Гарантируем конфиденциальность ваших данных

Скачать документацию по сварным металлическим балкам

Как заказать сварные металлические балки

Преимущества сварных металлических балок

• 1

  Выгодная цена от производителя

• 2

  Официальная гарантия

• 3

  Передовое оборудование

• 4

  Опыт и профессионализм

• 5

  Минимальные сроки изготовления

• 6

  Нестандартная продукция по вашим чертежам

• 7

  Разработка всей документации

• 8

  Оперативная доставка

Изготовление и производство сварочной балки в Москве по выгодной цене

В настоящий период на рынке металлопроката работает много компаний, предлагающих услуги по изготовлению стальных балок. Этот строительный материал очень востребован, так как представляет собой наиболее часто использующийся элемент при изготовлении металлических каркасов зданий и сооружений. Производство балок — процесс, требующий от производителя профессионализма, очень ответственного и обстоятельного подхода. От того, насколько качественные балки используются при возведении здания, зависит его прочность, долговечность и в конечном итоге безопасность людей.

Как известно, главная функция, которую выполняет балка в конструкции корпуса — несущая. Это обусловливает большую нагрузку на каждую деталь и сварные швы, при помощи которых она изготовлена.

Наша компания “Металлоконструкции МСК” понимает свою ответственность перед заказчиками, которыми являются как частные лица, так и строительные компании. Поэтому вся наша продукция проходит строгий и обязательный контроль качества перед транспортировкой на объект.

Наше предприятие оказывает услуги по производству металлических балок самых разнообразных конструкций и размеров. Приступая к новому заказу, мы осуществляем специальный расчет всех параметров с учетом нагрузок, которые будет испытывать балка,а также тех условий, в которых она будет выполнять свою функцию. Наши специалисты выполняют подбор формы балки, оптимально подходящей в каждом конкретном случае. А также определяют, из какого материала наиболее целесообразно изготовить деталь. Мы тщательно изучаем проектную документацию с целью подобрать оптимальное оформление сварной конструкции. На нашем предприятии трудятся настоящие профессионалы своего дела, которые специализируются в области проектирования, изготовления и монтажа двутавров, их опыт и квалификация позволяют производить продукцию отменного качества из металла любого типа строго в срок.

Компания “Металлоконструкции МСК” работает в области металлопроката не первый год. Наше промышленное предприятие располагает техническими и промышленными мощностями, позволяющими нам брать заказы на изготовление металлических балок большого объема и исполнять свои обязательства точно в оговоренный с клиентом срок. Используя металлопрокат собственного производства и контролируя производственные процесс на всех этапах, мы можем с чистой совестью гарантировать заказчикам 100% качество двутавровых балок.

Соответствие готовых изделий существующим стандартам ГОСТ и СТО напрямую зависит от того, насколько профессионально осуществляются сварочные работы. Наши технические специалисты в совершенстве владеют всеми методами сварки, применяющимися в современном производстве. При изготовлений деталей они четко придерживаются параметров, указанных в предоставленной заказчиком проектной документации.

В соответствии с актуальными тенденциями наше производство является автоматизированным, благодаря чему мы можем браться за проекты любой сложности и изготавливать сварные балки по индивидуальным параметрам.

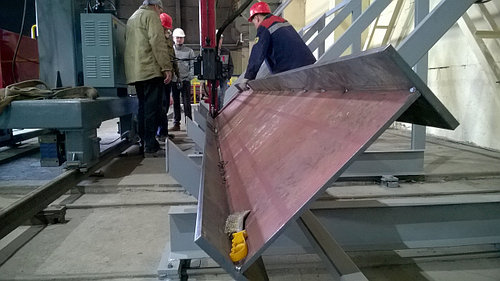

Технология изготовления сварных балок

Процесс производства металлоконструкций данного типа состоит из следующих последовательных этапов:

1. Раскрой металлических листов. На станках с числовым программным управлением материал разрезается на полосы в соответствии с заданными размерами. Современные станки, которыми оборудовано наше производство, осуществляют раскрой со скоростью одного метра в минуту.

2. Фрезеровочные работы. Для того, чтобы швы сварной конструкции были качественными, прочными и надежными, кромки стальных элементов проходят необходимую обработку.

3. Сборка. Когда все детали готовы и полностью соответствуют проектным требованиям, сборка балки в единую конструкцию не представляет сложности. Главное, на что стоит обращать особое внимание — это перпендикулярное расположение элементов относительно друг друга, оно должно быть симметричным

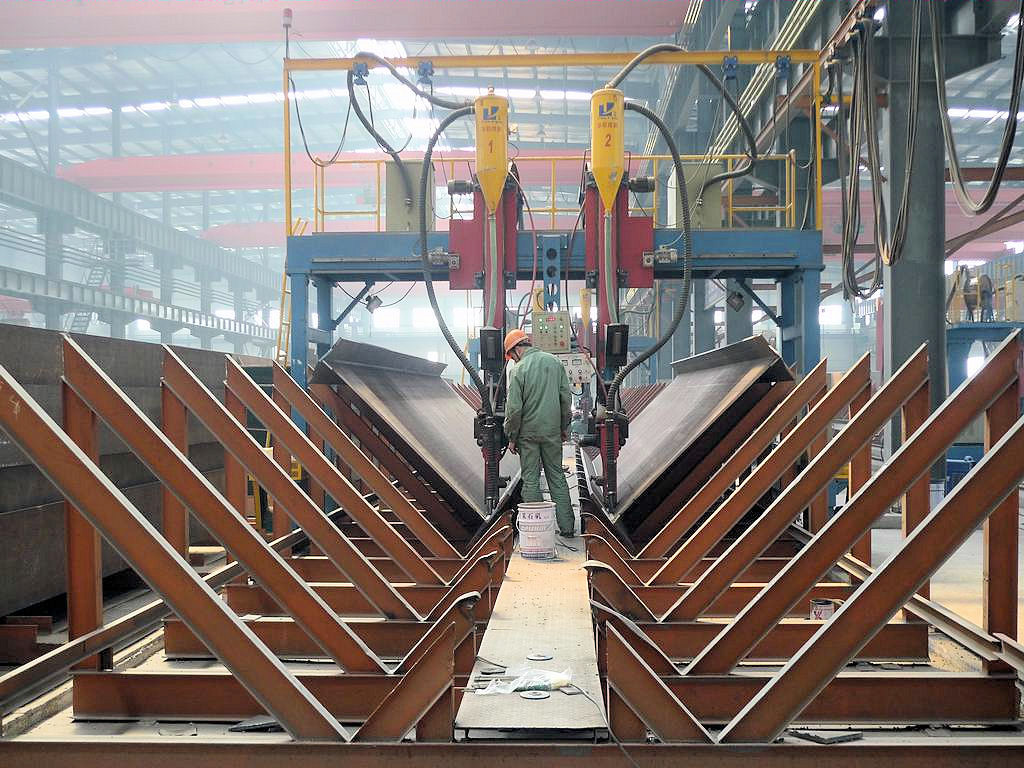

4. Сварочные работы. На нашем заводе процесс сварки является автоматизированным, что сводит к нулю вероятность брака и сокращает сроки производства продукции. После завершения соединения деталей, мы осуществляем проверку качества сварных швов при помощи специальных приборов.

5. Правка геометрии балок. В процессе сварки отдельные части двутавровой балки могут деформироваться, что выражается в смещении стенок и полок. На финальной этапе изготовления мы обязательно проверяем расположение элементов и осуществляем правку при возникновении такой необходимости.

Изготовление двутавровых балок на нашем заводе

Завод “Металлоконструкции МСК” специализируется на производстве металлопроката достаточно давно для того, чтобы накопить уникальный практический опыт. Наши специалисты в совершенстве владеют современными технологиями изготовления металлических сварных конструкций, в том числе сварных двутавровых балок. Оснастив цеха передовым оборудованием, мы смогли наладить производство изделий самого высшего класса.

Для изготовления балок на нашем заводе используется горячекатаная сталь. Процесс сварки происходит в углекислой среде с использованием флюса автоматическим способом. Соответствие готовых изделий СТО АСЧМ 20-93 и ГОСТ 26020-83 гарантировано.

Всех своих потенциальный заказчиков мы призываем не экономить на безопасности и заказывать изготовление балок у проверенного, авторитетного подрядчика. Хорошая репутация “Металлоконструкции МСК” и наш ответственный подход к делу, которым мы занимаемся, гарантируют нашим клиентам получение изделий высокого качества.

Смотрите также:

• Изготовление Куполов
• Изготовление рекламных щитов
• Изготовление металлоконструкций

Двутавровые Балки Перекрытия

Подробнее

Изготовление Сварной Балки

Подробнее

Изготовление Двутавровой Балки

Подробнее

Изготовление Кран Балок

Подробнее

Изготовление Металлических Балок

Подробнее

Стальная Балка

Подробнее

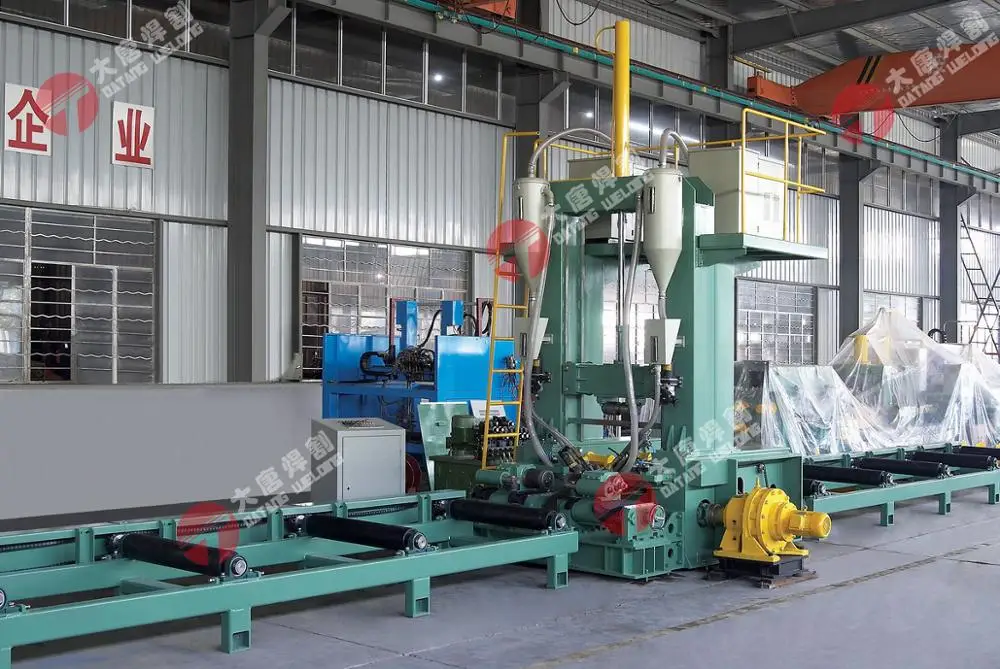

Производство сварной балки, линия FET-CM3030

© 2011 — 2022

Станкикитай.рф — это большой каталог станков и оборудования из Китая. Наша компания поставляет оборудование всех сфер деятельности под индивидуальную потребность клиента: металлообрабатывающее деревообрабатывающее, пищевое, строительное, упаковочное и пр. оборудование от проверенных поставщиков КНР.

Информация о продукции, представленная на сайте, не является товарным предложением, а носит ознакомительный (информативный) характер с целью донести информацию до потенциального потребителя / пользователя о производителе, технических характеристиках, свойствах и назначении того или иного продукта.  Информация, содержащаяся на сайте, носит исключительно справочный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ.

создать интернет магазин — megagroup.ru, сайты с CMS

Автоматический сварочный аппарат

– PHI

Автоматическая балочная сварка – Главная

Широкий выбор форм структурных балок от автоматических сварочных аппаратов PHI

Сварка стальных балок по индивидуальному заказу для таких применений, как: здания из инженерного металла, здания из сборной стали, верфи, прицепы для полуприцепов / кузова тягачей, мосты и платформы.

Теперь вы можете непрерывно изготавливать нестандартные балки с минимальными задержками для изменения размеров или форм балок. Автоматический балочный сварочный аппарат PHI повышает производительность работы как на прямых, так и на конических балках. Он автоматически сваривает обе полки балки одновременно, обеспечивая необходимый провар на стенке до 1/2 дюйма и полке 1 1/2 дюйма — все за одну операцию, за один проход и с одной стороны. Система PHI создает угловой сварной шов между стенкой и фланцем. Сварные швы однородны и имеют качество, требуемое строительными нормами.

Машина для сварки швов

Машина для сварки швов используется для соединения отдельных секций стенки со 100% сварным швом, а также для изготовления длинных стенок из коротких секций или для соединения секций разной толщины.

Две соединяемые детали выравниваются относительно направляющей кромки и фиксируются в нужном положении с помощью пневматических цилиндров. Рифленая медная опорная пластина плотно прилегает к нижней стороне соединения. Сварочная головка движется вдоль стыка и сваривает его однопроволочной дугой под флюсом.

Зажимы отпущены, и полотно подается к прихваточному приспособлению. Сварочное оборудование состоит из сварочной головки с бункером для флюса, ходовой тележки, органов управления и источника питания на 1000 ампер.

Предусмотрена система регенерации флюса для дозирования и регенерации сварочного флюса. Гидравлический силовой агрегат шовной сварки и электрическое управление также используются для привода конвейеров на входе и выходе из шовной сварки.

Прихваточное приспособление

Прихваточное приспособление используется для сборки балки перед основным сварочным аппаратом. Стенка и полки подаются со стеллажей для сварки швов и хранения фланцев соответственно, транспортируются к приспособлению для прихватки и располагаются перед прихваткой передней кромки балки. Загрузка фланцев на конвейеры может выполняться оператором вручную или автоматически с помощью портала PHI для загрузки фланцев.

Два фланца размещаются на секции конвейера на противоположных сторонах полотна, поворачиваются в вертикальное положение и удерживаются магнитными направляющими роликами. Три детали выдвигаются на место с помощью выдвижного упора и гидравлически фиксируются в их надлежащем относительном положении. Оператор вручную сваривает их прихваточным швом. Зажимы освобождаются, и прихваточная балка подается к сварщику. После первоначальной регулировки положения зажима для первой балки оператор управляет движением всего материала с панели управления для всех последующих балок того же размера.

Электрические элементы управления

Панель электрического управления на главном сварочном аппарате обеспечивает максимальную гибкость управления системой. Сварочный аппарат может работать как в ручном, так и в автоматическом режиме.

В ручном режиме последовательность операций достигается с помощью отдельных элементов управления, расположенных на панели управления. Параметры сварки также задаются индивидуально на каждом контроллере сварочной головки.

В автоматическом режиме управление ПЛК увеличивает время «дуги» за счет устранения ручных операций.

С помощью конвейера «ВХОД» оператор переводит балку в исходное положение, выбирает одну из предустановленных программ сварки (скорость сварки, скорость подачи проволоки и напряжение) и нажимает кнопку «СТАРТ».

Полная последовательность операций, включая перемещение балки со скоростью сварки, позиционирование сварочных головок, начало и остановку процесса сварки на стационарных и подвижных сторонах, активацию удержания полотна, медных опорных узлов и цилиндров давления, и ОСТАНОВ операции будет выполнен автоматически.

ПЛК обеспечивает точность, надежность, универсальность, качество и быстрое изменение параметров для различных видов сварки.

Интерфейс между оператором и машиной осуществляется через панель Allen Bradley Panel View, которая была запрограммирована PHI для отображения всех параметров программы сварки, а также для отображения на различных экранах состояния ввода/вывода для устранения неполадок и диагностики.

Программирование параметров сварки для различных сечений балки также осуществляется через экраны просмотра панели.

Конвейеры

Устройство для сварки швов, приспособление для прихватки и автоматический сварочный аппарат соединены друг с другом с помощью системы конвейеров, чтобы сформировать полную производственную линию, позволяющую производить непрерывные балки.

Конвейеры расположены на входе и выходе из машины для шовной сварки, прихваточного приспособления и автоматической сварочной машины и имеют гидравлический привод. Элементы управления на каждой из этих станций определяют движение, направление и скорость соседних конвейеров.

Типовая система компоновки включает 18 конвейерных секций. Шесть моторизованных, приводящих в движение ролики с помощью звездочек и цепей. Десять приводные, соединены цепями с соседними моторными секциями. Двое простаивают. Каждая секция конвейера имеет длину 10 футов, 9Ширина 4 дюйма, высота 30 дюймов. Ролики предназначены для работы в тяжелых условиях и предназначены для работы с тяжелыми стальными листами. Их центральное расстояние составляет 22 дюйма.

Грузоподъемность каждой секции конвейера составляет приблизительно 4000 фунтов. Скорости конвейера синхронизированы со входными скоростями сварщика, чтобы свести к минимуму износ конвейера в результате трения между вращающимся роликом и более медленно движущейся балкой на входе в сварочный аппарат.

Вместимость машины

	Вместимость машины
Толщина стенки:	1/8” до 1/2”
Ширина полотна:	5” мин. до 72” макс.
Конус полотна:	Макс. 15°.
Толщина фланца:	3/16” мин. до 1-1/2” макс.
Ширина фланца:	4” мин. до 20” макс.
Длина балки:	мин. 8 футов.
Секция балки:	325 фунтов/фут. Максимум.
Вес балки:	12 000 фунтов. в целом, макс.
Размер сварного шва:	1/8” мин. до 5/16” макс.
Скорость сварки:	20–120 дюймов в минуту
Стандартная скорость сварки:	Угловой шов 1/8” на 10 калибр. материал от 80” до 100”/мин. Угловая часть 3/16 дюйма на материале 1/4 дюйма от 60 до 70 дюймов/мин. Угловая часть 5/16” на материале 3/8” от 25” ​​до 30”/мин.

Производственная мощность

Несмотря на то, что фактическая производственная мощность будет зависеть от размера и типа изготавливаемых балок, типичная производительность составляет 2000 тонн стали в месяц за одну восьмичасовую смену с использованием всего трех операторов.

Доступные опции

Компьютерная система управления

Эта опция включает компьютерную систему управления с сенсорным экраном для программирования и управления. Он использует промышленный ПК и программное обеспечение машинного интерфейса для удобной работы.

Он оснащен легкодоступными диагностическими индикаторами, дисплеем сообщений и пользовательской графикой, включая электрические и гидравлические схемы и функциональные схемы. Ввод программы может осуществляться через сенсорный экран или клавиатуру.

Сварочные программы можно загружать удаленно с подключенного ПК или сети. Он также включает однодневный регистратор данных для регистрации работы машины.

Максимальный размер стенки 84 дюйма

Эта опция позволяет изготавливать балки с максимальным размером 84 дюйма вместо стандартных 72 дюймов. Все элементы системы модифицированы, чтобы приспособиться к большим размерам полотна.

Сварочные головки для изготовления подкрановых балок

Для производителей подкрановых балок доступна специальная конструкция сварочных головок. В подкрановых балках верхняя полка представляет собой С-образный швеллер с короткими сторонами, направленными внутрь балки.

Мезонин на главном сварочном аппарате

Эта опция включает в себя платформу с ограждением поручней и лестницей для легкого доступа. Платформа используется для хранения флюса и проволоки и позволяет оператору загружать бункер для флюса и менять барабаны и катушки с проволокой.

Узлы наклона фланцев

Эта опция при включении в конвейеры, ведущие к приспособлению для прихватки, позволяет автоматически наклонять фланцы в вертикальное положение при подготовке к предварительной сборке балки. Эта система включает в себя два узла наклона фланцев, по одному на каждой выходной стороне конвейеров.

Блоки наклона фланцев можно открывать в положение 37° от вертикали или в полностью горизонтальное положение в зависимости от используемой системы обработки материалов. Если фланцы перемещаются путем толкания с соседних стеллажей, предпочтительнее открытое положение на 37°. Если фланцы перемещаются с помощью портального загрузчика, рекомендуется полностью горизонтальное положение.

В узлах наклона используется гидравлический силовой агрегат прихваточного приспособления. Органы управления удобно расположены на станции управления прихваточным приспособлением.

Вспомогательное оборудование для сварочных систем

Повысьте скорость, возможности и производительность ваших линий сварки несущих балок PHI, добавив вспомогательное оборудование, такое как устройство наклона фланца PHI и устройство поворота балки.
