Содержание

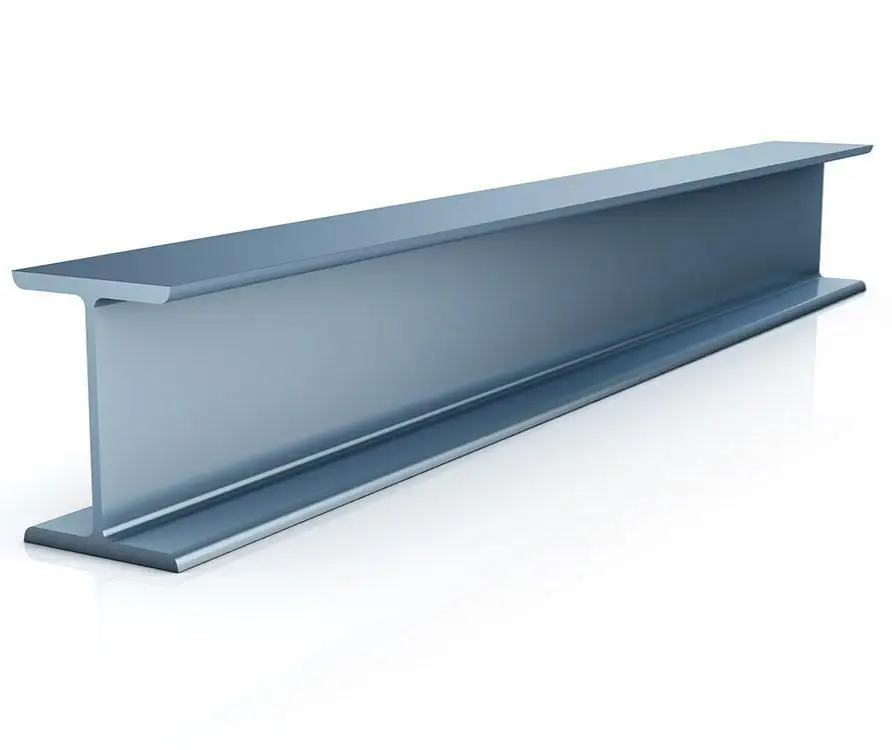

Двутавровая стальная балка: сварная или горячекатаная?

Двутавровая стальная балка: сварная или горячекатаная?

Двутавровые балки используют для строительства домов и промышленных сооружений. У них самое лучшее соотношение цены и качества, поэтому их используют для укрепления межэтажных перекрытий и кровли, быстрого возведения ангаров и цехов, устройства подкрановых подвесных путей.

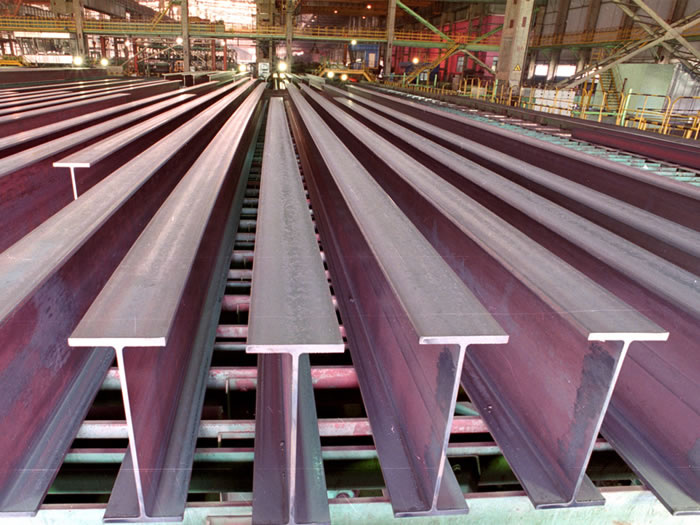

Изготавливают двутавры из углеродистой или низколегированной стали. Горячекатаные стальные балки производят методом проката горячей заготовки. Такие изделия называют стальными горячекатаными. Они отличаются высокой жесткостью и могут выдерживать большие нагрузки при любых колебаниях температур.

Существуют еще сварные двутавровые стальные балки, при производстве которых используют специальное оборудование. На нем листы стали режут в автоматическом режиме на заготовки, все элементы собирают и сваривают под флюсом. После чего сварочный шов проверяют с помощью ультразвука.

От способа производства прочностные характеристики существенно не меняются. Но у сварных двутавров более совершенная геометрия и привлекательный внешний вид. У них нет окалины, ржавчины и грязи, потому что готовую балку очищают на дробеметной установке. Грунт и лакокрасочные покрытия на таких изделиях держатся намного дольше. Прокатные двутавры практически всегда можно заменить соответствующими сварными.

Особенности конструкции и применения двутавров с разными гранями полок

В сечении этот вид металлопроката может представлять собой букву «Н» или «Т». У балки «Н» грани полок могут быть параллельными или с уклоном на внутренней поверхности. Размером двутавра считается расстояние между наружными краями полок.

Изделия с параллельными гранями полок бывают трех видов: нормальные (маркировка Б), широкополочные (Ш) и колонные (К). Они различаются по соотношению ширины полок к высоте. У колонных двутавров она близка к показателю 1:1, поэтому они более устойчивы по отношению к вертикальной оси. У нормальных и широких двутавровых балок соотношение равно 1:1,65. Чем тоньше стенка, тем лучше балка «работает» на изгиб.

Изделия с уклоном внутренних граней полок являются горячекатаными. Угол уклона у них не должен превышать 6–12%. Они различаются по особенностям проката: повышенной точности (маркировка – Б) и обычной точности (соответственно – В). По ГОСТу 8239-89, кривизна балки не должна превышать 0,2% от ее длины, а отклонения по массе – 3-5%.

Двутавр – скелет здания или сооружения

В строительстве двутавровые балки используют для обеспечения надежности здания. Балки обладают определенным запасом эластичности, поэтому сообщают достаточную гибкость несущим конструкциям и снижают их коэффициент сжимаемости. Тем самым возрастает способность сооружения противостоять любым механическим нагрузкам: снег, дождь, сильный ветер, вес отделочных материалов, вес мебели, оборудования и т.п.

Двутавр – это фактически скелет в строительстве, который обеспечивает устойчивость всей конструкции. Этот вид металлопроката намного надежнее стального уголка или квадратного профиля. Высокая прочность, способность выдерживать повышенные нагрузки и доступная стоимость сделали двутавр лидером на рынке современных стройматериалов. Стандартная длина изделий – от 4 до 12 м, но возможно изготовление металлопроката по ТЗ заказчика.

Как выбрать двутавр — группа компаний «Строймет» в Ростове-на-Дону

Разнообразие металлоконструкций с каждым годом становится все сложнее, используя новые технологии. В след за этим фактом появляются новые и улучшаются уже существующие изделия металлопроката. Важном деталью многих современных конструкция является двутавр.

Двутавр или двутавровая балка – это элемент, который применяется для сложных конструкций. Его основная задача – это перераспределение нагрузки между деталями здания или сооружения. Внешний вид двутавра напоминает по форме скрепленные буквы «Т», которые называются «тавры», а значит их соединение образует «двутавр». Магазины предлагающие металлопрокатные продукты найти не сложно. А вот купить двутавр в Ростове-на-Дону необходимо предварительно подобрав необходимые характеристики данного элемента.

Какой двутавр выбрать?

Классификация двутавров различается по различным характеристикам этой детали. Само определение двутавра сводится к ому, что металлическая двутавровая балка представляет собой отрезок профиля и имеет постоянную величину сечения. Профиль может быть прокатного и сварного типа. При выборе двутавра важно обратить внимание на сортамент балок: их размеры, параметры и характеристики, методы и технологии производства, сечение и др.

Способ производства двутавров

По технологии изготовления существует 2 вида двутавров:

Сварные. Это балки, которые получают посредством сваривания. Размер таких двутавров начинается с отметки в 60 мм.
Горячекатаные. Изготовление такого рода двутавров основывается на использовании стальной заготовки с дальнейшей технологией горячей прокатки. Характеризуются балки небольшим размером – до 60 мм.

Весь технологический процесс производства двутавров, выбор сырья, размеры и характеристики установлены соответствующими ГОСТами. При выборе двутавровых балок обратите внимание на сопутствующую документацию, в которой будут обозначено выполнение всех норм и стандартов.

Конструкция двутавров

Чтобы купить двутавры в Ростове-на-Дону с подходящими характеристиками, первым делом нужно ознакомится с возможными конструкциями балок. Для двутавровой балки характерно два вида граней: параллельные и наклонные.

К первой категории относятся:

Нормальная. Номера профилей этого вида балок находятся в диапазоне от 10 до 60, они имеют минимальную толщину стенок балки, которая может достигать до 1/55 от высоты всей балки. Чем меньше толщина стенки, тем лучше балка будет работать на изгиб. Маркируются нормальные двутавровые балки буквой «Б».
Широкополочная. Имеет соответствующую маркировку «Ш» и может быть разрезная или неразрезная. Разрезной вариант балки устанавливается всегда в один пролет, так как имеет уменьшенный вес и одинаковую высоту балок. Неразрезные балки, наоборот, укладываются одновременно на несколько. Высота неразрезных двутавровых балок соотносится с шириной как 1 к 2.5 (минимум) или 1 к 1.16 (максимум). Могу использоваться без вспомогательных элементов, что значительно уменьшает объем проведенных работ, а значит – экономит время и деньги. Самым характерным отличием разрезных двутавров перед неразрезными заключается в упрощенном процессе монтажа, а также в уменьшенной чувствительности к осадкам опор. Однако для таких балок характерна и более высокая себестоимость, а значит и цена двутавров в Ростове-на-Дону будет показателем высокого качества.
Колонная двутавровая балка. Получила маркировку «К» и имеет характерно большую толщину полок двутавровой балки. Это усиливает ее прочность и надежность и дает возможность использовать колонную балку в качестве несущего элемента для постройки. Из-за своих усиленных прочностных характеристик, такой вид двутавровой балки используется в основном в значительных пролетах или при высоких крановых нагрузках. При этом это самые тяжелые из двутавров, а также они имеют самый высокий показатель износоустойчивости.
Средние полки с маркировкой «Д».
Узкие двутавровые полки, получившие маркировку «У».

Ко второй категории относятся:

Обычные балки, которые изготавливаются согласно ГОСТу 8239-89. Угол таких балок варьируется с 6 до 12%.
Специальные двутавры, к примеру, монорельсовая двутавровая балка. Такие балки имеют больший угол уклона, чем обычные. А стандартизация балки представлена в ГОСТе 19425-74. Среди данного типа двутавровых балок есть два вида маркировки «М» и «С». Для первой характерен уклон полок до 12% с использованием подвесных путей. Для маркировки второго вида уклон может достигать 16%. Такие двутавры часто используются для стволов шахт.

На какие параметры стоит обратить внимание

Стоимость двутавра в Ростове-на-Дону формируется на основании многих показателей, но основным из них будет качество расходного материала, из которого изготовлен двутавр. Чем массивней балка, тем больше нагрузку на должна выдерживать. Поэтому такие балки изготавливаются из углеродистой или низколегированной стали, качество которой должно быть на высшем уровне.

Вторым показателем, на который стоит обратить внимание – это длина балки. Как правило, она варьируется от 4 до 12 м и может подразделятся на несколько типов: мерная, немерная, кратная мерной. Также не менее важными параметрами двутавровых балок есть вес погонного метра или теоретический вес балки, толщина полки, которая будет характеризовать ее прочность и надежность.

В сечении любая двутавровая балка напоминает букву «Н», но соотношение длин между стыковочными элементами, ширина полок и угол наклона граней могут существенно отличатся. В зависимости от того, для каких целей будет применятся двутавровая балка, стоит тщательно рассчитывать какой вид двутавра подходит для вашего строительного проекта. Так как они часто используются в роли несущего элемента, то цена двутавра в Ростове-на-Дону – это не тот параметр, к минимизации которого следует стремиться.

Где используются двутавры

Двутавр является практически универсальным элементов в строительстве, а поэтому он успешно используется во многих сферах. Большинство металлических конструкций не обходится без применения двутавров. Они также активно используются при возведении жилых зданий, общественных сооружений, в сфере промышленного и гражданского строительства. Яркими примерами использования двутавров являются различные перекрытия, мосты, опоры, колонные металлические сооружения, а также армирование шахтных стволов. Исходя из сферы применения и разработанной проектной документации необходимо подобрать правильное соотношение всех параметров двутавровых балок.

Компания «Металлопрокат 61» предоставляет лучший ассортимент двутавров в Ростове-на-Дону по стоимости, что всегда радует клиентов и не снижает качества материалов. На нашем сайте вы можете в режиме online ознакомиться с каталогом предлагаемой продукции, оценить преимущества компании и пообщаться со специалистами, которые всегда готовы помочь с выбором необходимых вам элементов металлопроката. «Металлопрокат 61» – лучшее сочетание цены и качества.

По всем вопросам обращайтесь к нашим квалифицированным специалистам, которые проконсультируют по металлопрокату, уточнят цены и условия сотрудничества, оформят заказ и доставку.

Услуги по гибке стальных балок — прокатка и гибка двутавровых балок

Если для вашего промышленного проекта требуется поиск и закупка специально модифицированных металлических и стальных балок, специалисты Tube-Tec Bending предоставят экономичные решения по гибке и прокатке стальных балок в кратчайшие сроки. сроки. Используя многолетний опыт работы в десятках различных отраслей, команду Tube-Tec Bending возглавляет преданный своему делу владелец-оператор и поддерживает самые современные технологии, базирующиеся на нашем предприятии площадью шесть акров в Хьюстоне. Наш многолетний опыт сделал нас экспертами в области гибки балок.

Возможности прокатки балок

Наши возможности прокатки балок охватывают металлические и стальные балки шириной до 20 дюймов и весь спектр типов балок:

Двутавровые балки или, как их иногда называют, младшие балки или S -Балки в основном изготавливаются из конструкционной стали и часто используются в промышленном строительстве. Эти конструкционные двутавровые балки имеют различное применение в строительной отрасли, но наиболее популярными из них являются строительство каркаса или других общих несущих конструкций.
Широкие полочные балки — имеют два параллельных концевых элемента, которые соединены центральным элементом стенки, называемым полками. W-образные балки обычно используются в качестве несущей конструкции в секторе промышленного строительства зданий, но также являются лучшим выбором для мостов, автомагистралей и путепроводов.
S-образные балки, стандартные балки — тип двутавровой балки с гораздо более узкими полками, сужающимися и наклоненными внутрь. Эта конструкция позволяет S-образной балке обеспечивать превосходную прочность по сравнению с балками, которые могут иметь более широкий фланец. Изготовленные из конструкционной стали S-образные балки могут применяться в различных отраслях, таких как строительство жилых и коммерческих зданий и судостроение.
Двутавровые балки — как следует из названия, имеют форму заглавной буквы H и имеют более толстую центральную стенку, чтобы воспринимать большее усилие во время установки. Двутавровые балки, как правило, имеют более длинный пролет, который часто может достигать 300 футов, что делает их идеальным выбором для крупномасштабных строительных проектов.

В компании Tube-Tec Bending мы используем инновационное сочетание методов и технологий для модификации стальных балок в соответствии с жесткими спецификациями с минимальными отходами и побочными продуктами металлолома. Благодаря внедрению методов тщательного документирования мы быстро и эффективно разрабатываем стратегии модификации для конкретных клиентов и раз за разом обеспечиваем надежные и предсказуемые результаты. Для получения дополнительной информации о размерах щелкните здесь, чтобы узнать больше о номинальных размерах труб и графиках труб.

Существует два основных метода гибки балок, неофициально известные как «простой способ» и «сложный способ». Наши сотрудники превосходно справляются с обеими задачами, а наши процессы поддерживаются ведущим в отрасли оборудованием, которое гарантирует, что даже самые сложные проекты по формованию балок будут выполнены вовремя и в соответствии с требованиями отрасли.

Балки
	Легкий способ
	Трудный путь

Конкурентные преимущества гибки Tube-Tec

Услуги по гибке и прокатке конструкционной стали для крупногабаритных компонентов, включая гибку балок с широкими полками, являются одними из самых сложных задач модификации металла. Благодаря нашему 4-этапному процессу гибки металла, где мы проводим консультации, помощь в проектировании, прототипировании и, наконец, производстве и доставке, этот проект не является слишком сложным. Этот процесс позволяет нам выполнять даже самые сложные сложные требования с эффективностью, профессионализмом и адаптируемостью.

Наша цель — предоставить клиентам оперативное обслуживание, характеризующееся вежливостью, внимательной коммуникацией и эффективностью для удовлетворения их потребностей в гибке балок. Мы понимаем, что своевременность имеет решающее значение для наших отраслевых партнеров, поэтому каждый этап вашего производственного процесса зависит от оперативности и профессионализма. Благодаря нашему опыту и современному оборудованию мы можем уложиться даже в самые сжатые сроки, соблюдая при этом ваш бюджет.

Кроме того, команда Tube-Tec Bending предлагает универсальность и опыт в области гибки и прокатки металлов для получения идеальных результатов. Наша компания имеет долгую, проверенную историю инноваций, и все работы выполняются и заканчиваются собственными силами, чтобы гарантировать соответствие нашим строгим стандартам контроля качества и специфике вашей отрасли.

Связаться с Tube-Tec Bending Информация о гибке балок

Чтобы запросить оценку гибки балки или подробно обсудить ваш проект с опытным членом нашей производственной группы, позвоните по телефону 713.264.0821 или воспользуйтесь нашей защищенной онлайн-формой запроса. Специалист по гибке Tube-Tec свяжется с вами в ближайшее время!

Станок для прокатки балок, Станок для гибки балок, Гибочный станок для балок

Из-за быстрого развития базового машиностроения в Китае профилегибочные станки серии BIT более широко используются для гибки стальных балок, например, в метро Чунцина, ключевом проекте в Китае. .

Два типа станков для гибки балок

Станки для гибки балок с 3 и 4 роликами

Станок для гибки профилей серии PBH представляет собой многофункциональную машину, которая может выполнять гибку балок как в трудном, так и в легком направлении

Высокая точность гибки, превосходная производительность, лучший выбор для гибки балки, недостаток: высокая цена.

Технические характеристики

Станок для гибки двутавровых балок

	Жесткий	Направляющая	Easy	Путь
Модель	Макс. Сечение (мм)	Минимум Внутренний диаметр (мм)	Макс. Section (mm)	Minimum Inside Diameter (mm)
PBH-120			120	600
PBH-140			140	600
PBH-200	120	4000	200	1000
PBH-300	160	6000	300	1200
PBH-360	200	9000	360	2000
PBH-450	240	15000	450	2500
PBH-500	320	32000	500	3000
PBH-550	400	35000	550	4000
PBH-600	450	40000	600	5000
PBH-700	500	40000	700	6000

6000.

0077 PBH-450F 4-валковый профилегибочный станок

BIT — это машина, изготовленная по индивидуальному заказу китайской компанией Sany Heavy Industry. По пресс-форме видно, что она может обрабатывать и гнуть балочные и швеллерные профили.

Конечно, его также можно заменить нашей комбинированной пресс-формой и пресс-формой для труб, чтобы сгибать различные типы материалов, чтобы стать обычным профилегибочным станком.

Видео о 4-валковой гибочной машине для гибки двутавровой балки

Благодаря быстрому развитию базового машиностроения в Китае профильно-гибочные станки серии BIT более широко используются для гибки стальных балок, например, в метро Чунцина, Ключевой проект в Китае.

Станок для гибки двутавровых и двутавровых балок CBM

Станок для холодной гибки балок

Станок для холодной гибки CBM выполняет деформацию холодной гибки различных типов стали (двутавровая балка, двутавровая балка, U-образный швеллер) в соответствии с определенным радиусом кривизны в соответствии с требованиями конструкции и использования, без изменения внутреннего напряжения стального профиля, так что стальной профиль достигает цели деформации изгиба без изменения своих механических свойств и прочности. Станок для холодной гибки профилей серии

CBM имеет простую конструкцию, надежную работу и низкую цену. Это самый экономичный выбор для наружных инженерных гибочных балок.

Станок для холодной гибки Станок для холодной гибки

Снижает трудоемкость и трудозатраты, повышает эффективность работы и точность обработки при холодной гибке и является одним из лучших видов оборудования для обработки стальных арок.

Гидравлический станок для холодной гибки балок использует гидравлическую систему, которая имеет характеристики стабильной трансмиссии и высокого давления, что позволяет точно определять местоположение и значительно повышать точность обработки туннельных двутавровых балок и двутавровых сталей.

Применение

Он широко используется для гибки двутавровых балок, стальных швеллеров и двутавровых балок в автомобильных туннелях, железнодорожных туннелях, туннелях метро, водоохранных сооружениях, водопропускных трубах гидроэлектростанций, газопроводах, коммуникационных трубопроводах и подземных переходах. , и другие проекты.

Основные части

Станок для гибки балок состоит из двух комплектов основных двигателей, группы редукторов и активных роликов. Пассивные ролики и двигатели масляных насосов, шестеренчатые насосы, предохранительные клапаны, электромагнитные рулевые клапаны и гидравлические рабочие станции состоят из рабочих цилиндров и других компонентов.

Как сгибать балки

Когда работает станок для холодной гибки двутавровых балок, балка, подлежащая холодной штамповке, проталкивается дверным кронштейном системы и помещается между двумя активными роликами, а гидравлическая система активируется. чтобы гидравлический цилиндр толкал канавку типа «ласточкин хвост», а холодногнутый ролик из холодногнутой стали. Когда дуга, требуемая конструкцией, достигнута, гидравлическая система закрывается и запускается система механической трансмиссии, так что активный ролик вращается и заставляет стальной профиль двигаться вперед устойчиво и медленно за счет трения, тем самым реализуя непрерывную операцию холодной гибки. .

В конце холодного поворота закройте систему механической трансмиссии и одновременно включите гидравлическую систему, чтобы втянуть гидравлический цилиндр. Поместите холодногнутую балку на дверной кронштейн системы.

Эта операция холодной гибки обеспечивает прочность материала, улучшает качество балки (поддерживающей стальной арки), значительно повышает эффективность работы, операция проста и понятна.

Индукционная гибочная машина

Двутавровая балка (металлическая заготовка) помещается внутрь индукционной катушки, которая при включении нагревает локализованные участки двутавровой балки до температур от 1750°F до 1850°F. сечения зависят от конструкции детали, а точная температура зависит от основного материала. Когда каждая секция достигает нужной температуры изгиба, станок медленно перемещает двутавровую балку через индукционную катушку, поскольку механизм рычага с фиксированным радиусом прикладывает необходимое усилие для изгиба заготовки в нагретой области. Когда H-пучок выходит из индукционной катушки, он немедленно гасится водой, чтобы свести к минимуму тепловое расширение.

Этот процесс может занять до часа, поскольку он должен происходить постепенно, чтобы избежать поломки или деформации конструкции.

Читайте также: Процесс гибки двутавровых и двутавровых балок

О гибке балочных профилей

Также читайте: ДВУТАТР И ДВУТАВ: В ЧЕМ ОТЛИЧАЕТСЯ 17?

Катаные стальные балки (Универсальная колонна для гибки профилей) используются повсеместно – в конструкциях, обеспечивающих функциональность или эстетическую привлекательность, в кольцах жесткости круглых оболочек на судах, а также в монорельсах или фермах крыши. Стальные балки можно катать вертикально (слабая ось) или горизонтально (сильная ось). При прокатке стальных балок важно учитывать коробление.

Станок для гибки двутавровых балок

:: Подробнее： До и после жесткой гибки балки. Что нужно проверить?

Гибка балки «тяжелый путь» и «легкий путь»

Катаные стальные балки (сечение BИзгибание балок и швеллеров на жестком пути требует большой изгибающей силы, поскольку модуль сечения по оси х-х всегда очень велик. Кроме того, сочетание большие изгибающие усилия, необходимые для процесса при относительно малой толщине балки, вызывают деформацию самой стенки.0003

Прокатные стальные балки (Раздел) Существует два основных метода гибки балок, неофициально называемых «простой способ» и «сложный способ».

Станки для гибки балок серии BIT обеспечивают выполнение даже самых сложных проектов по формовке балок. выполнены в срок и в соответствии с требованиями отрасли

Когда стальной швеллер изгибается горизонтально, его трудоемкость равна сложности гибки двутавровой балки

:: Подробнее： Допуск стальной балки после прокатки

Профили гнутых балок фото

ТИП

ПРОФИЛЬНОГИБОЧНАЯ МАШИНА

СЕРИЯ PBH

Все профилегибочные машины PBH серии приводятся в действие гидравлическим двигателем (до 9), с мощной способностью изгиба. Модуль стандартной секции машины: 16CM ³ -600CM ³. Может сгибать различные типы материалов в дугу или круг. Он может сгибать медные, углеродистые, нержавеющие и алюминиевые профили.
Уголок, швеллер, балка, плоский стержень, круглый и квадратный стержень, труба, квадратная труба.
