Пружинные шайбы «Гровера». Назначение, применение, материалы изготовления
Шайба – это крепежная деталь, подкладываемая между гайкой и подлежащим фиксации элементом конструкции либо крепежом стержневого типа – винтом, самонарезающим либо обыкновенным шурупом или болтом. Таким образом, площадь опорной поверхности увеличивается. Данный фактор, в свою очередь, препятствует самораскручиванию соединения. Пружинная разрезная шайба, известная под названием гровер, нашла наибольшее распространение в машиностроительной отрасли. Благодаря наличию определенных конструктивных особенностей, обойтись без нее в некоторых ситуациях просто не удастся.
Конструкция

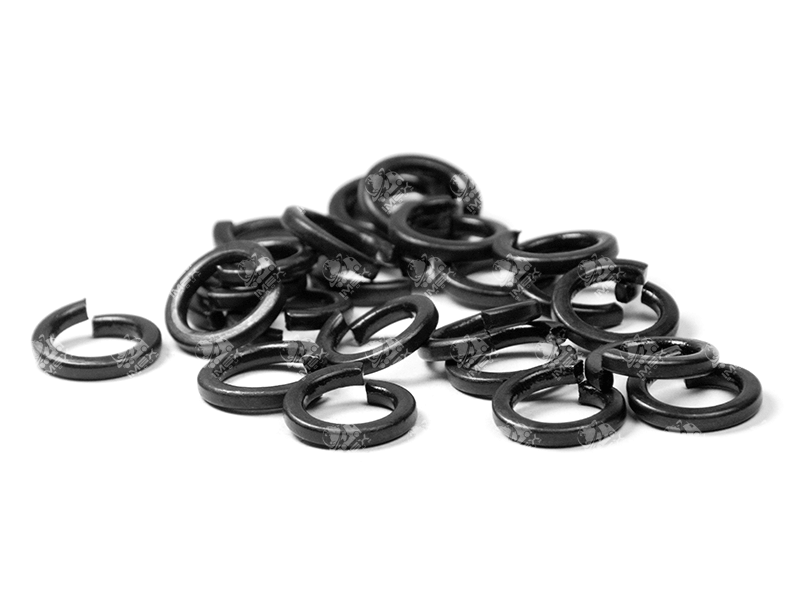

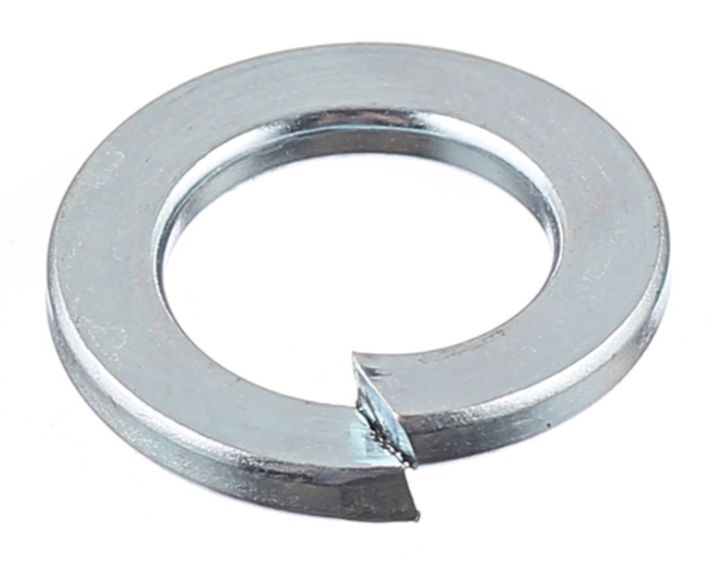

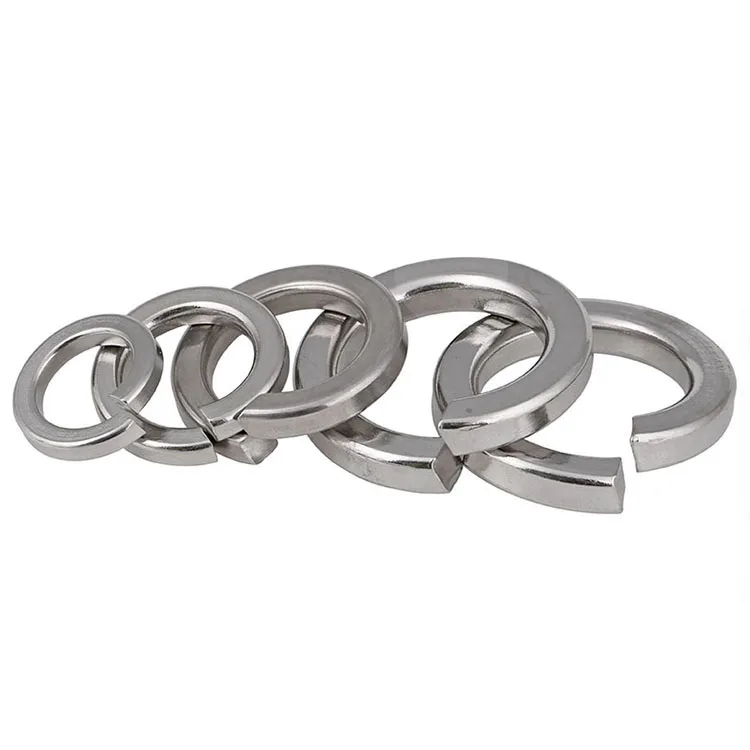

Пружинная шайба внешне схожа с неполным витком спирали. Принципиальное значение имеет расположение ее торцов, находящихся в разных плоскостях.
В рабочем положении зазор ориентирован в направлении вращательного движения, осуществляемому при закручивании крепежа.
Такое конструктивное решение сводит возможность ослабления соединения к минимуму, поскольку шайба выполняет функцию стопора.
Разновидности
Производство пружинных шайб на территории нашей страны регламентируют положения ГОСТа 6402-70. Он устанавливает 2 варианта исполнения данных метизов.
Первое исполнение – простое. Второй вариант – более сложный. Гроверы этого исполнения применяются в соединениях, подвергаемых воздействию высоких нагрузок, включая вибрационные и носящие импульсный характер – ударные.
В данном нормативном документе четко прописано, что производится пружинные шайбы должны нижеперечисленных типов.
-
Легкие. Поперечное сечение витков таких деталей – прямоугольное. Обозначаются литерой «Л». -
Особо тяжелые. Поперечное сечение – квадратное. Обозначение такое: «ОТ». -
Тяжелые.
Конфигурация поперечного сечения, как и в предыдущем случае – оно квадратное. Для обозначения используется буква «Т».
-
Нормальные. Поперечное сечение витков тоже квадратное. Обозначается литерой «Н».
Конфигурация поперечного сечения, как и в предыдущем случае – оно квадратное. Для обозначения используется буква «Т».
В таблице указаны номинальные размеры параметров, которые отображены на чертежах исполнения, для гроверов, подходящих для формирования соединений с помощью соответствующих стержневых крепежных элементов. Единица измерения – миллиметры.
|
|
|
| ||||||||||
|
|
|
|
| |||||||||
|
|
|
| ||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||||||||||
|
|
|
| ||||||||||
|
|
|
|
|
| ||||||||
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
| ||||
|
|
|
|
|
|
| |||||||
|
| ||||||||||||
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
| |||||||
|
|
| |||||||||||
|
|
|
|
|
|
|
|
| |||||
|
|
|
| ||||||||||
|
|
|
|
|
|
|
| ||||||
|
|
|
| ||||||||||
|
|
|
|
|
|
|
|
|
| ||||
|
| ||||||||||||
|
|
|
|
|
|
|
|
| |||||
|
| ||||||||||||
|
|
|
|
|
|
|
| ||||||
|
| ||||||||||||
|
|
|
|
|
|
|
|
| |||||
|
| ||||||||||||
|
|
|
|
|
|
|
|
| |||||
|
| ||||||||||||
|
|
|
|
|
|
|
|
| |||||
|
|
|
|
|
|
|
|
|
| ||||
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
| ||||
|
| ||||||||||||
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
| |||||||
|
|
|
| ||||||||||
|
|
|
|
|
|
|
| ||||||
|
|
|
| ||||||||||
|
|
|
|
|
|
| |||||||
|
|
|
|
| |||||||||
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
|
| ||||||
|
|
| |||||||||||
|
|
|
|
|
|
|
|
|
|
| |||
|
|
|
|
|
|
| |||||||
0
20
Параметр «k» (см.
Исполнение 2) актуален только для шайб легкого и нормального типа. Его значение изменяется в диапазоне 0,15 мм ≤k≤0,8 мм.
В таблице приняты такие обозначения:
-
Dн.ст.э.
– диаметр (номинальный) подходящего крепежного стержневого элемента; -
символ «*» – «Номинальное значение»; -
символы «**» – «Предельное отклонение».
Технические требования
В ГОСТе 6402-70 также прописаны правила, которыми должен руководствоваться производитель пружинных шайб. Ниже приведена лишь часть из них.
-
В качестве сырья для изготовления данной продукции должна использоваться проволока, соответствующая требованиям ГОСТ 11850, принятого в 1970году. Также допускается применение заготовок из сплавов следующих марок: жаропрочная коррозионностойкая высоколегированная конструкционная сталь 3X13; рессорно-пружинная конструкционная сталь 65Г; нелегированная рессорно-пружинная конструкционная углеродистая сталь 70; бронза марки БрKMц3-1 либо иные цветные сплавы.
-
Показатель твердости, определяемый по методике Роквелла: стальных пружинных шайб, должен находиться в пределах 40,0…41,5≤НRС≤48,0…49,5; бронзовых гроверов должен быть не меньше 90НRВ
Твердость гроверов, произведенных из стали марки 70, может быть увеличена до 50,0≤НRС≤51,5.
-
На поверхности изделий не должны присутствовать следы коррозии, признаки растрескивания, остатки облоя – заусенцы, а также частицы чешуйчатого вида – окалина. При этом остатки неотделимой окалины не выводят продукцию в категорию брака. -
Срез на концах витков шайб должен быть плоским. Сколы металла, не выводящие значение параметра «m» (см. чертеж исполнения №1) за пределы допустимых отклонений, в число браковочных признаков не входят. -
Кромка, сформированная опорной поверхностью изделия и плоскостью среза должна быть, по возможности, максимально острой.
-
К дефектам не причисляется трапециевидная конфигурация поперечного сечения пружинной шайбы, не выходящая за пределы параметра «s» — на чертеже это высота витка. -
Гровер не должен давать трещин и переламываться, если концы подвергаются изгибу на угол, составляющий 45°.
Применение
Установка пружинной шайбы не связана ни с какими сложностями. Сначала высверливаются отверстия в сопрягаемых элементах конструкции. Затем в них насквозь продевается стержневая крепежная деталь. На выступивший с противоположной стороны ее конец надевается гровер и навинчивается гайка. После плотного затягивания соединения, острые кромки срезов шайбы «впиваются» в поверхности монтажного основания и гайки. В результате формируется надежное скрепление.
Плюсы и минусы
Пружинные шайбы имеют как преимущества, так и недостатки.
К достоинствам можно отнести:
универсальность. Гроверы, при корректной установке, отлично работают в резьбовых соединениях любого типа;
устойчивость к негативному воздействию влаги. Даже если для производства шайб использовалась не коррозионностойкая сталь марки 3X13, такие детали, выполненные из углеродистых сплавов, обычно оцинковываются. Поэтому на их поверхности при работе в условиях повышенной влажности, оксид железа – ржавчина – не появляется;
простота использования;
невысокая стоимость даже по сравнению с другим бюджетным крепежом;
достаточно высокая износоустойчивость;
отличные прочностные характеристики.
Значимых недостатков у пружинных шайб заметно меньше:
если гровер применяется совместно с крепежными элементами, изготовленными из мягкого металла, его кромки могут причинить вред их резьбовой накатке;
при продолжительном пребывании в сильно затянутом резьбовом соединении возникают остаточные деформации.
По этой причине повторное использование часто бывает невозможным;
когда на пружинную шайбу воздействуют повышенные нагрузки, она может со временем изменить спиралевидную конфигурацию на плоскую. Данное явление вызывает значительное уменьшение натяжной силы.
По этой причине повторное использование часто бывает невозможным;
Заключение
На территории государств Евросоюза производство пружинных шайб осуществляется в соответствии с положениями нормативного документа DІN 127. Характеристики гроверов, прописанные в этом стандарте, во многом совпадают с параметрами по ГОСТу 6402-70. Однако, имеются определенные отличия. В частности, если в отечественном нормативном документе установлено 4 типа гроверов, то в DІN 127 их всего 2. Соответственно, размерные и весовые показатели таких крепежных деталей могут отличаться. Поэтому использовать в конструкции нужно пружинные шайбы, опираясь исключительно на стандарт, указанный в проекте на реализуемый объект.
Please enable JavaScript to view the comments powered by Disqus.
comments powered by Disqus
Шайбы ГОСТ 6402-70 пружинные (гровер): технические характеристики

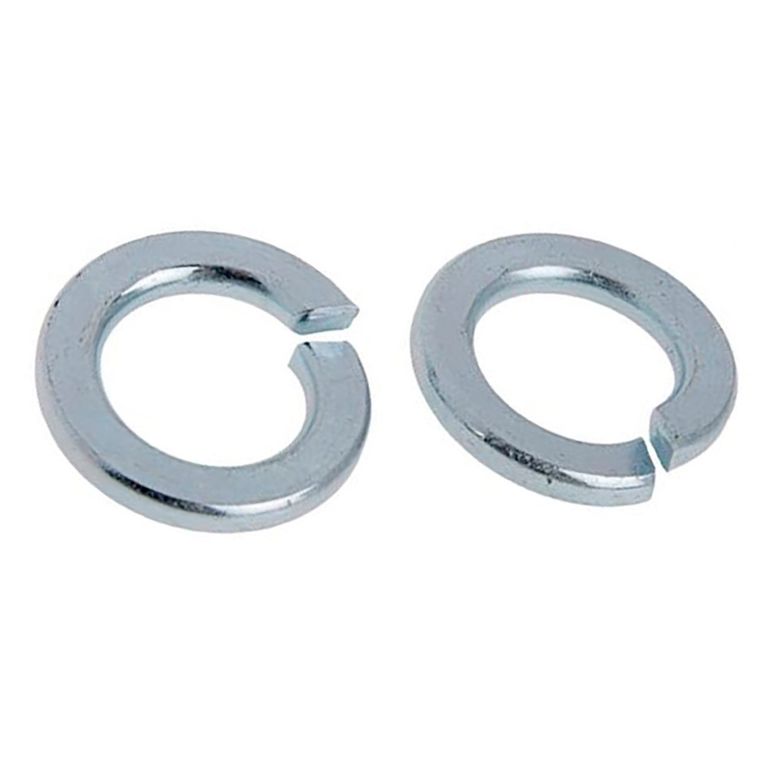

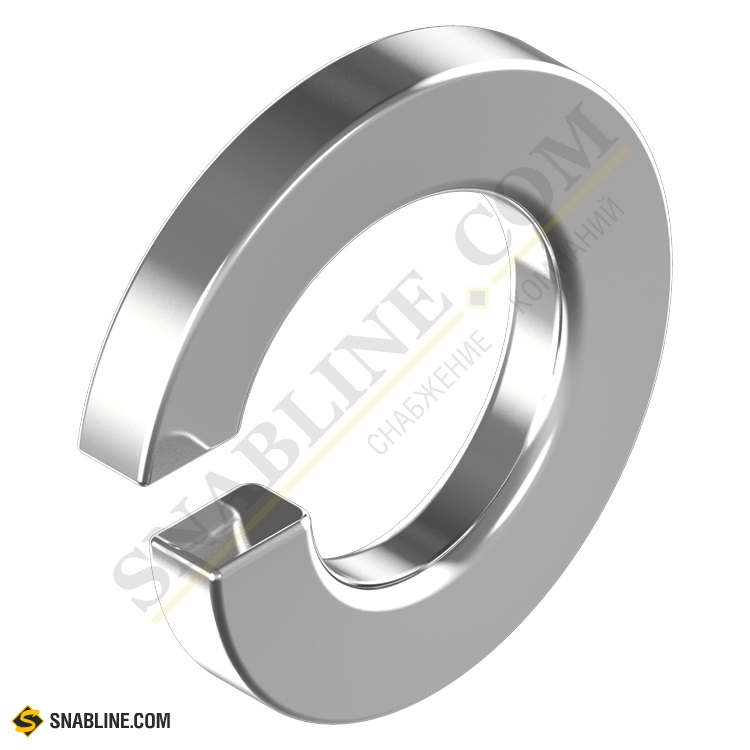

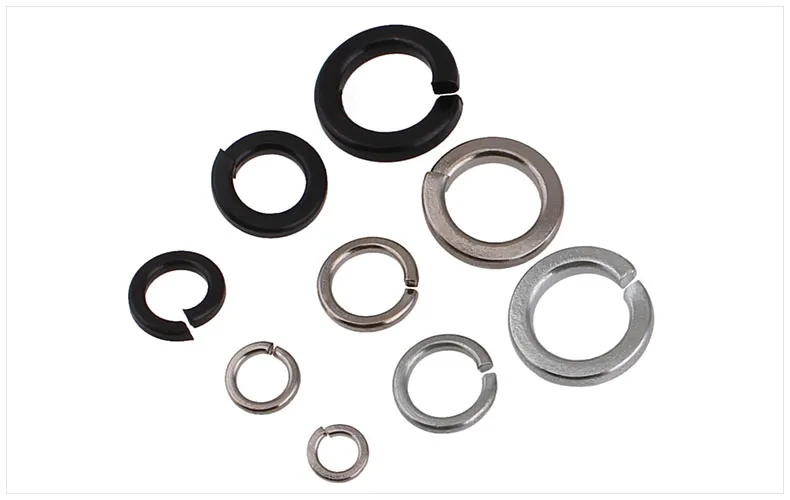

Шайба пружинная (гровер).
Шайбы ГОСТ 6402-70 пружинные (гровер) применяются в строительстве, машиностроении в качестве контрящих элементов соединения.
Твердость стальных пружинных шайб: 41,5—49,5 HRC.
Марки стали: 65Г, 70, 3Х13.
Шайбы пружинные могут изготавливаться в 2 исполнениях:
-
исполнение 1: притупленные кромки; -
исполнение 2: острые кромки.
Близкие аналоги (ISO, DIN, EN ISO):
|
|
|
|
|
|
|
|
|
|
ГОСТ 6402-70 Н (нормальные):
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
стальных шайб, кг
Все параметры в таблице указаны в мм.
Помимо нормального типа шайба ГОСТ 6402-70 может изготавливаться в 3 других типах:
Т — тяжелые с квадратным поперечным сечением;
ОТ — особо тяжелые с квадратным поперечным сечением;
Л — легкие с прямоугольным поперечным сечением.
Пружинная шайба гровер — применение стопорных шайб
При изготовлении стопорных пружинных шайб производители дополняют конструкции деталей несложными элементами, но в результате получается изделие, способное создать сопротивление, в месте крепежа, при ослаблении. К тому же такие шайбы удерживают крепёжные элементы резьбы, в период использования деталей, и предотвращают их развинчивание из мест крепления.
Какие функции выполняет стопорная шайба?

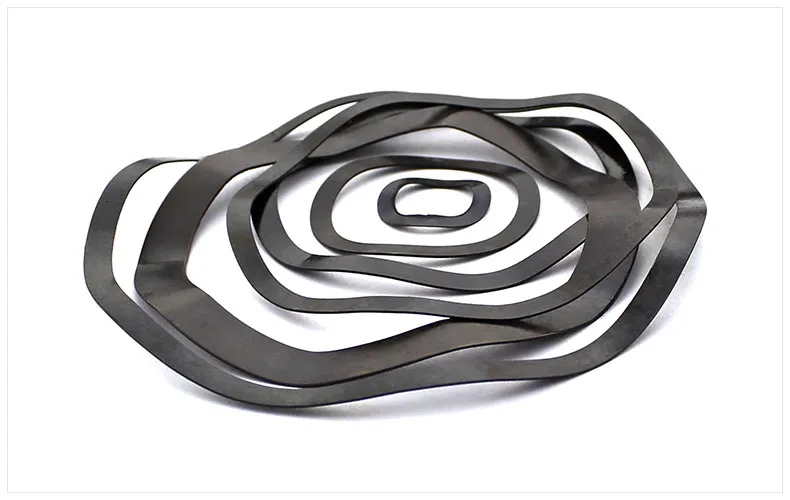

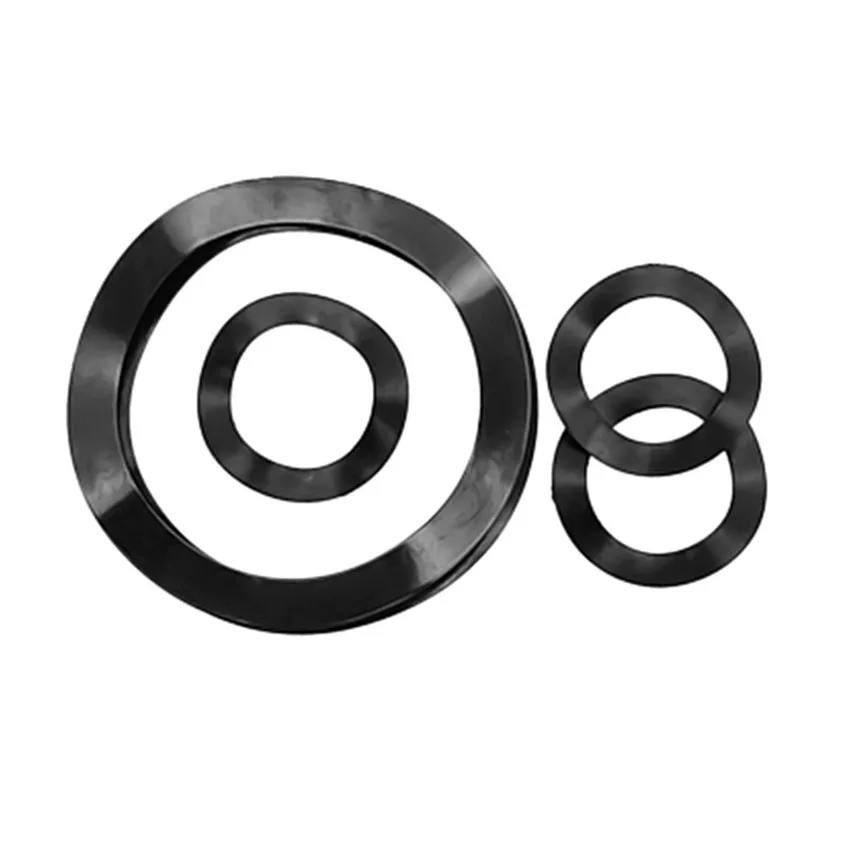

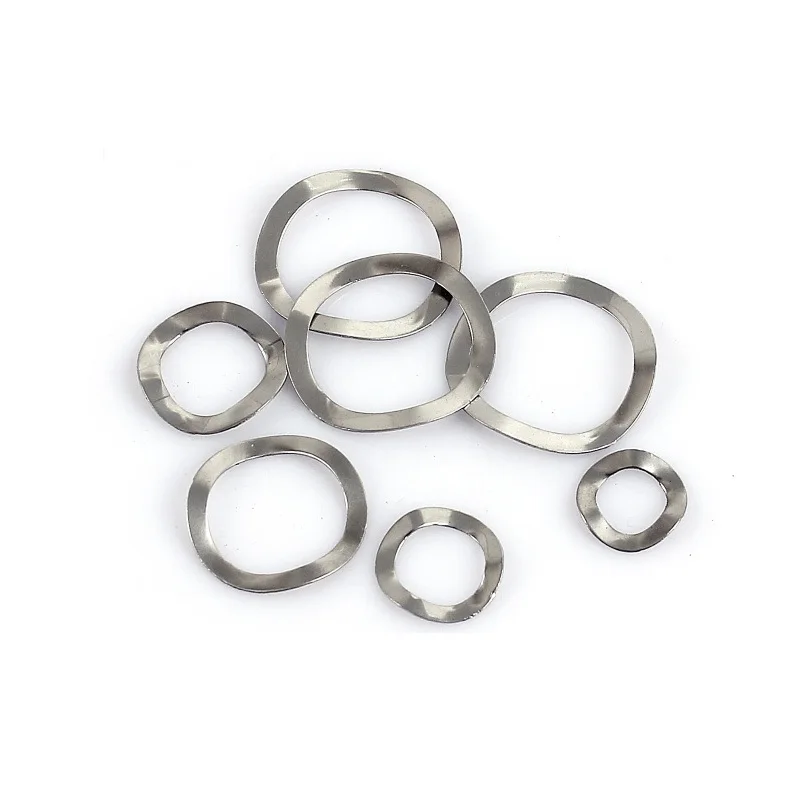

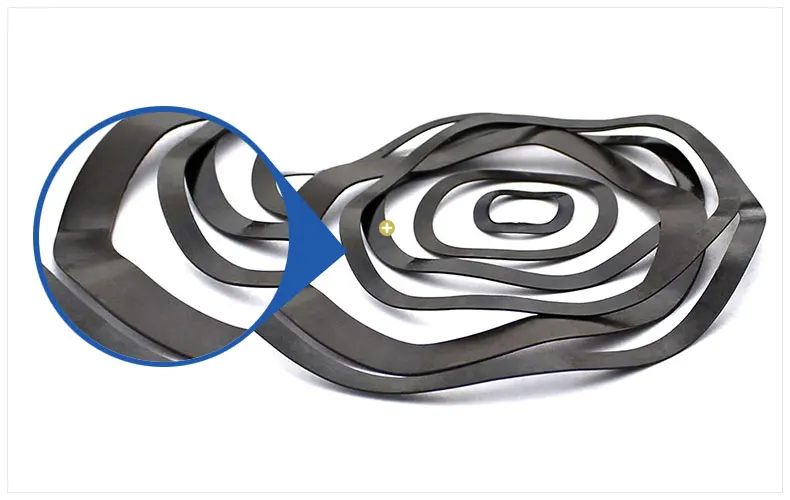

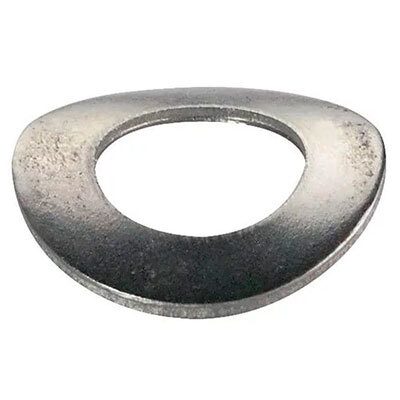

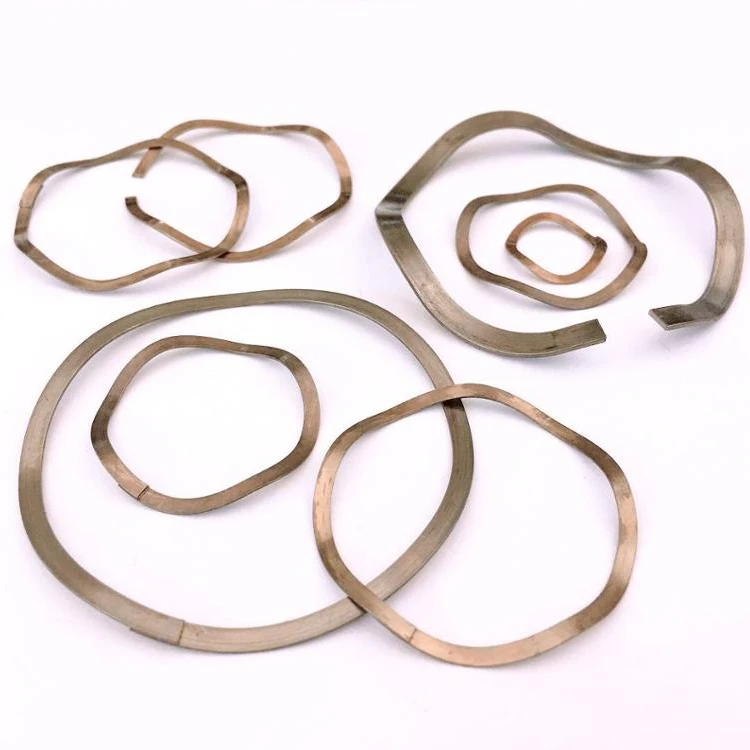

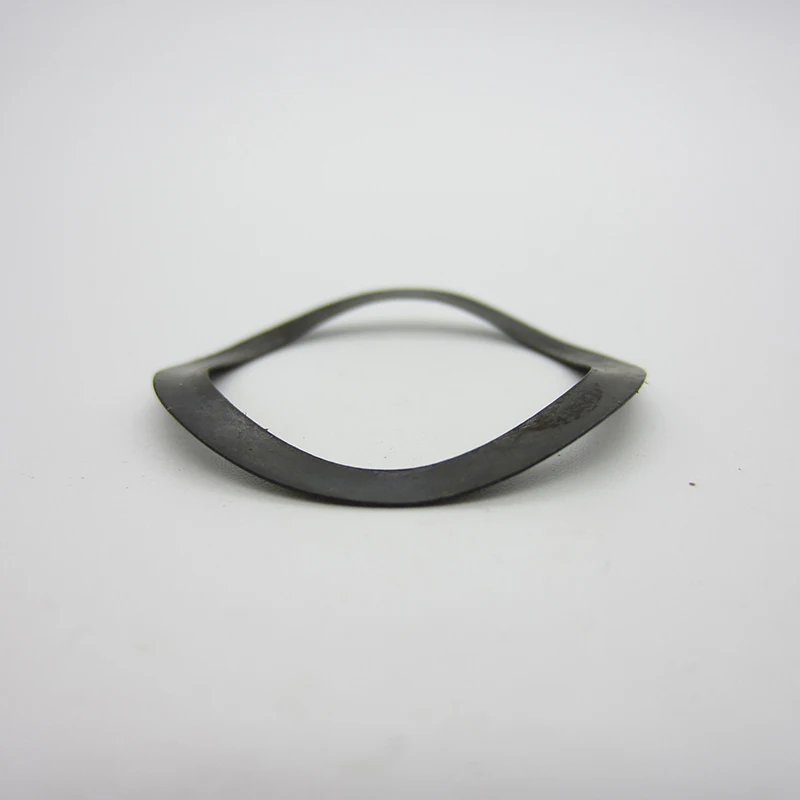

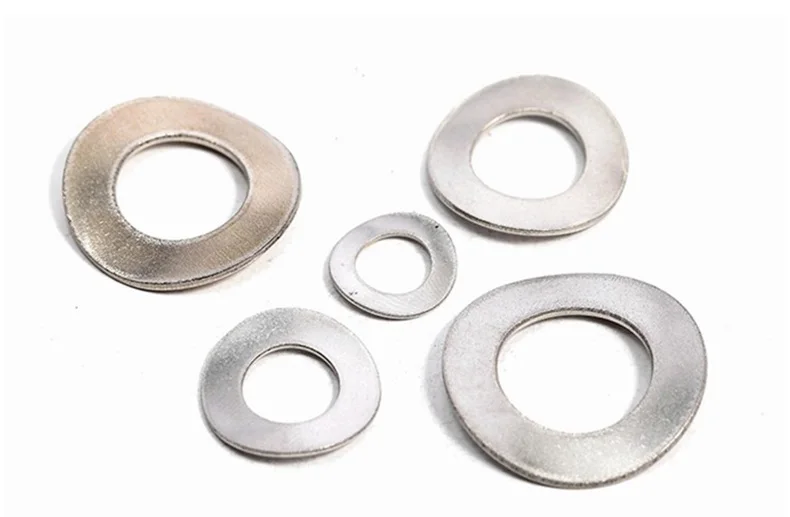

Шайба, создающая стопорящее крепление, представляет собой изделие, состоящее из зубьев, насечек и лапок. Детали различаются по своей форме и имеют четыре вида: выгнутый, гроверный (у пружинных шайб Гровера), волнистый или тарельчатый. В качестве материала для изготовления берётся пружинная сталь со специальными характеристиками.
Если сравнивать обычную и стопорную шайбу, то вторая обеспечит большую площадь соприкосновения с поверхностью резьбы и за счёт этого сведёт раскручивание к нулю. На самом деле, каждая шайба, которая не является плоской, может считаться стопорной. Применяются детали в очень широком кругу всевозможных соединений.
В каких случаях применение этих шайб будет действительно уместным?
Стопорные шайбы применяются в тех случаях, когда изделие или конструкция в эксплуатационный период подвергается воздействию вибрации или большой внешней нагрузке. Такое воздействие может послужить причиной ослабления крепежа и его раскручивания в дальнейшем. Как раз такого результата не допускает шайба со стопорными функциями. Также шайбы могут применяться для более надёжного крепления и придания большей прочности всей конструкции.
Получается, что такие шайбы применяются в любых крепёжных работах с резьбовыми деталями. Конечно, если это позволяет сделать сама конструкция прибора или изделия.
Пружинная шайба гровера: преимущества
Классификация стопорных изделий.

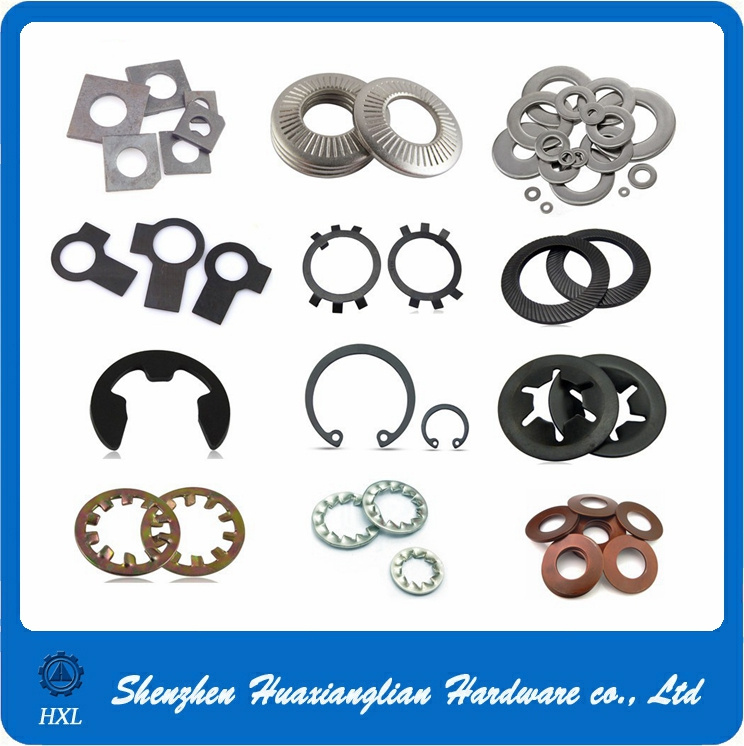

Все детали этого вида можно объединить в несколько групп:
- Гроверная. Изделие этой группы очень часто называется пружинной шайбой Гровера. Детали сделаны из пружинной стали и имеют надрез специфической формы.
- Зубчатая. Шайбы снабжены зубцами, которые располагаются с внешней или внутренней стороны, или с обеих сторон сразу. По форме дополнительные детали могут напоминать конус или быть плоскими. У этих шайб выделяется три типа: V, J, A.

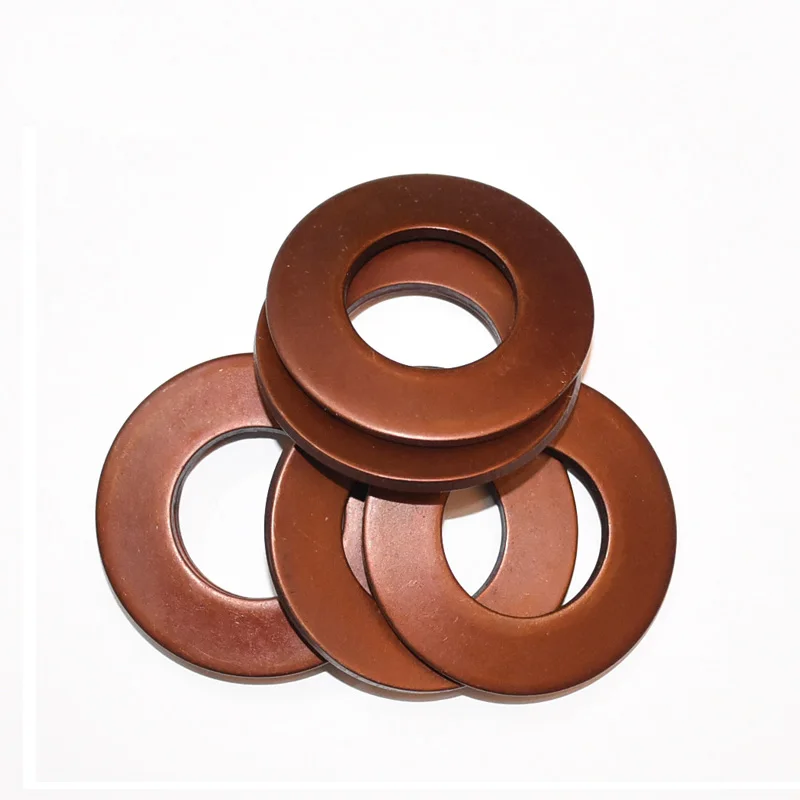

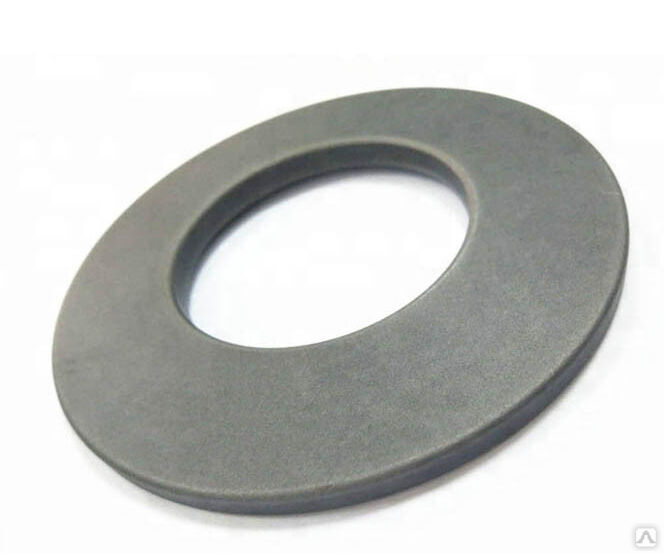

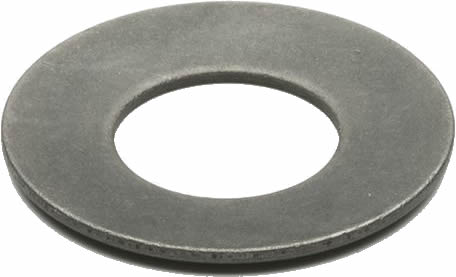

- Тарельчатая. В эту группу входят все шайбы с конусной поверхностью.
- Группа изделий, у которых есть лапки и выступы.

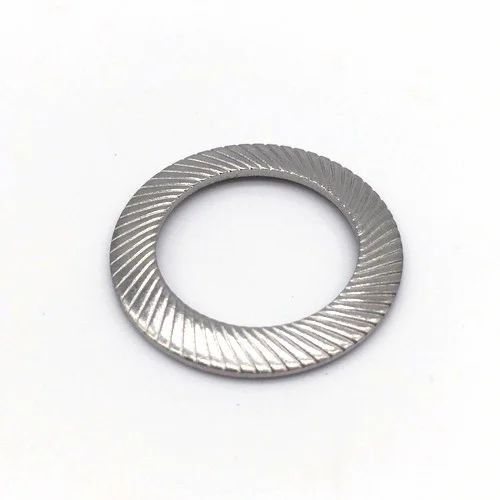

- В один вид объединяют детали, на которых есть рифление или насечка.
- Группа стопорных колец.
- Упорная.
Самыми распространёнными являются пружинные шайбы Гровера. Благодаря тому, что изделия оснащены надрезом, их концы располагаются на разных уровнях плоскости.
Из-за этой особенности конструкции, детали надёжно защищают место крепления от постепенного ослабления и раскручивания. Шайбы обладают упругой деформацией, которая помогает справиться с нагрузкой в месте крепления.
Все детали выполняются из пружинной стали и проходят дополнительную термообработку. В большинстве случаев используются в работах по машиностроению и выступают в роли контрящей шайбы соединения в процессе конструирования приборов.
В соответствии со стандартом, принятым государством у шайбы либо имеется покрытие, либо нет. Все параметры покрытия готовой продукции предоставляются в нормативно-техническом документе, который включает в себя: вид покрытия, условное обозначение и толщину.
Пружинные шайбы гровера с квадратным поперечным сечением можно сгруппировать в 4 вида, каждый из которых имеет свою маркировку:
- Н – нормальные;
- Л – лёгкие;
- Т – тяжёлые;
- ОТ – очень тяжёлые.
В зависимости от требований, которые должны выполнять шайбы этого вида, они покрываются слоем цинка или проходят термодиффузионный способ нанесения покрытия, которое имеет защитные функции специального характера.
К деталям могут быть выставлены следующие требования: чтобы изделия соответствовали нормам пружинности, все шайбы должны быть изготовлены из проволоки, которая будет соответствовать требованиям ГОСТа или иным документам нормативно-технического направления. В качестве основного материала должна выбираться высококачественная сталь, с маркировкой 65Г, 3Х13 или 70. Также допускается использование бронзы БрКМц3-1 и различных сплавов из цветных металлов. Свои нормативы есть и для массы крепёжных деталей и для расчётной силы упругости. Почти всегда все необходимые параметры указаны в прилагающихся документах.
Какие требования должны соблюдаться при создании стопорных шайб?
Если придерживаться ГОСТа, то твёрдость всех изделий этого вида должна составлять от 41,5 HRB до 49,5. Если детали изготовлены из бронзового материала, то показатели твёрдости должны возрасти в два раза и быть минимум 90 HRB. Если в производстве крепёжных элементов была использована 70-я марка стали, то показатель прочности может быть немного увеличен.
Кромка, в том месте, где находится срез, в обязательном порядке должна быть заострена. Вся поверхность изделия должна быть идеально ровной, на ней не должно быть никаких микротрещин и признаков коррозии. Также обязательно проверяется, нет ли на поверхности окалин или заусениц. В то месте где располагается срез, допустимы небольшие огрехи, только лишь потому, что это место никак не повлияет на качество функциональности шайбы. Но есть условие, что недочёты не делают саму деталь размером, который превышает норматив. Срезы на концах шайбы должны быть плоскими. Толщина изделия вымеряется по наивысшей точке высоты детали.
В том случае если на изделия нанесение металлического покрытия выполняется катодным восстановлением, они обязательно должны пройти обеззараживание. Детали проверяются на качество таким образом: готовая шайба трижды подвергается сжатию до абсолютно плоского состояния и находится в таком положении 24 часа. Затем вымеряется высота от одного разведённого конца до другого.
Она должна быть не больше 1/6 от самой толщины изделия. На поверхности детали ни в коем случае не должно появиться никаких трещин и уж тем более она не должна сломаться, когда её концы загнуты под углом в 45 градусов.
Каждая готовая партия продукции перед поступлением в продажу проходит проверку внешних показателей. Для этого отбирается произвольное количество деталей и проверяется их размер, вязкость, твёрдость пружинистость, а также проверяется покрытие на уровень качества. Для этого они тщательно рассматриваются через лупу с трёхкратным увеличением.
Для проверки параметров используется штангенциркуль или инструмент для измерения, который установлен ГОСТом. Твёрдость шайб определяется теми же критериями. Для того чтобы проверить показатели вязкости один из концов шайбы зажимается в тиски, а другой, с помощью разводного ключа, загибается для увеличения размера зазора, расположенного между концами. Для того чтобы проверка считалась пройденной, измеряется расстояние между губами тисков и ключом, если оно составляет половину диаметра шайбы, то деталь может использоваться в работах.
Определить пружинистость помогает сжатие её до плоского состояния, эта процедура проделывается три раза. Также этот показатель может определяться другим способом: на болт, длинного размера, надевается около 10–15 шайб, а сверху на них накручивается гайка, прижимая изделия, друг к другу. В таком положении они должны находиться сутки, после этого проверяется насколько плотно зафиксированы детали.
Технология снятия шайбы со стопорными функциями
Если необходимо прочно закрепить соединение резьбы, то следует положить стопорное изделие между поверхностью и головкой крепёжного изделия. Когда происходит зажатие шайбы, она начинает пружинить и пытаться выпрямиться, эта особенность стопорных деталей создаёт препятствие перед произвольным раскручиванием. Даже самая обычная шайба подкладывается с такими же целями, но эффект получается не настолько хорошим. Потому что при использовании изделий со стопорной способностью увеличивается сила трения, которая и защищает крепление.
Именно эта особенность может стать проблемой, если понадобиться раскрутить крепёж.
Первым делом следует определить массу изделия, которое держится на шайбе. Более тяжёлые конструкции сильнее удерживают ось и поэтому есть большая вероятность использования молотка и зубила. Если нагрузка минимальная, то необходимо, лишь слегка отодвинуть шайбу и скорее пытаться раскрутить крепление, пока не вернулось усилие.
Товары, которые были описаны в этой статье:
Стопорные шайбы

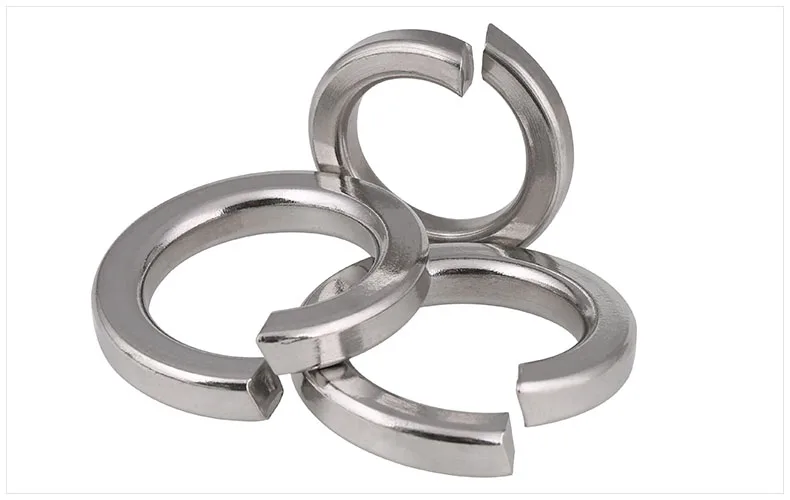

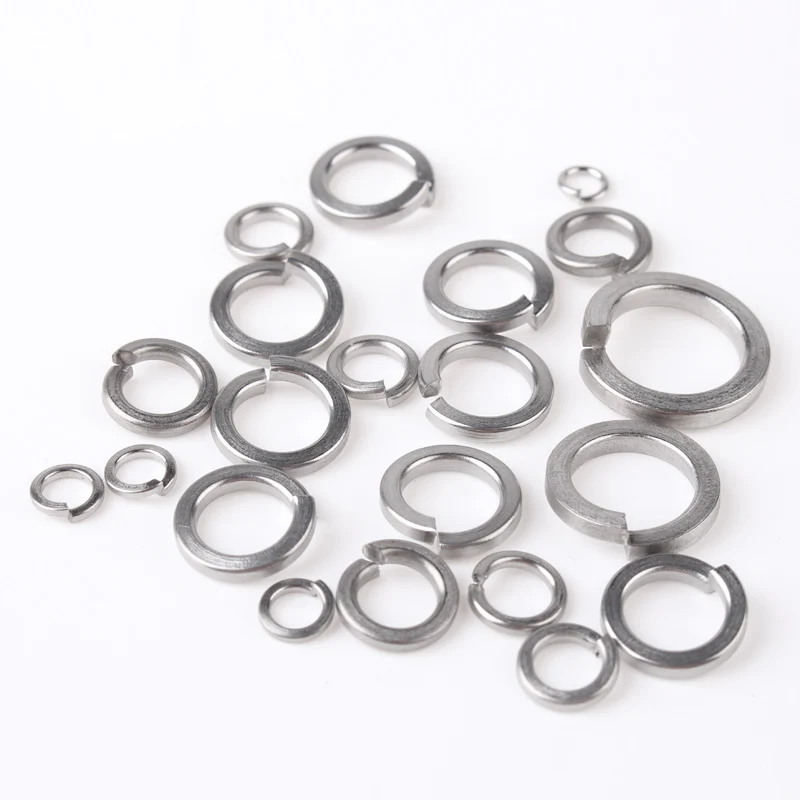

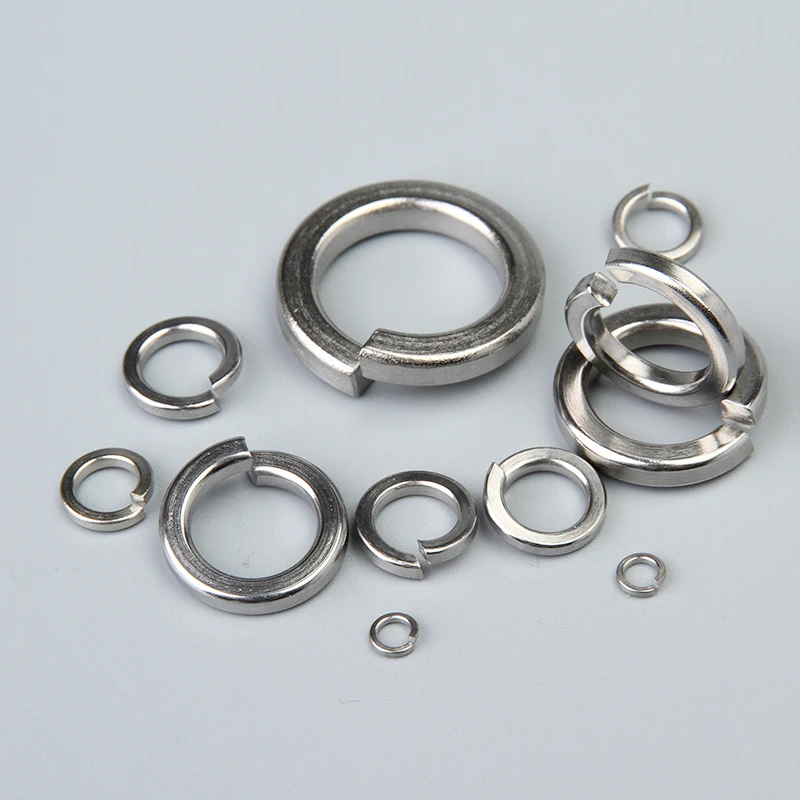

Шайба пружинная гроверная из нержавеющей стали А2 и А4.
А2
Шайбы пружинные нержавеющие из стали А2 по стандарту DIN 127 и ГОСТ 6402-70.
подробные характеристики
А4
Шайба пружинная нержавеющая из стали А4 по стандарту DIN 127 (аналог ГОСТ 6402-70).
подробные характеристики

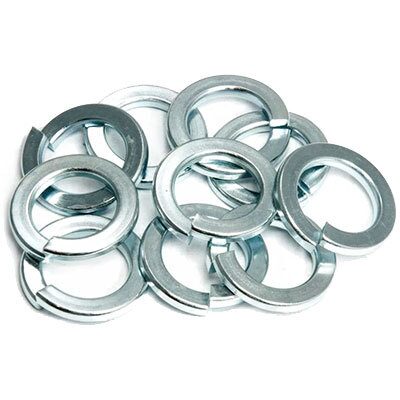

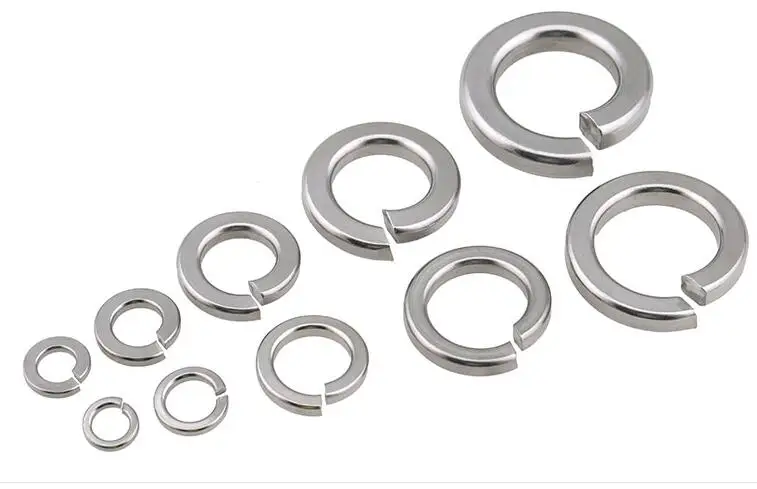

Шайба пружинная (гровер) из нержавеющей стали А2 и А4 находит широкое применение в машиностроении, приборостроении и строительных работах.

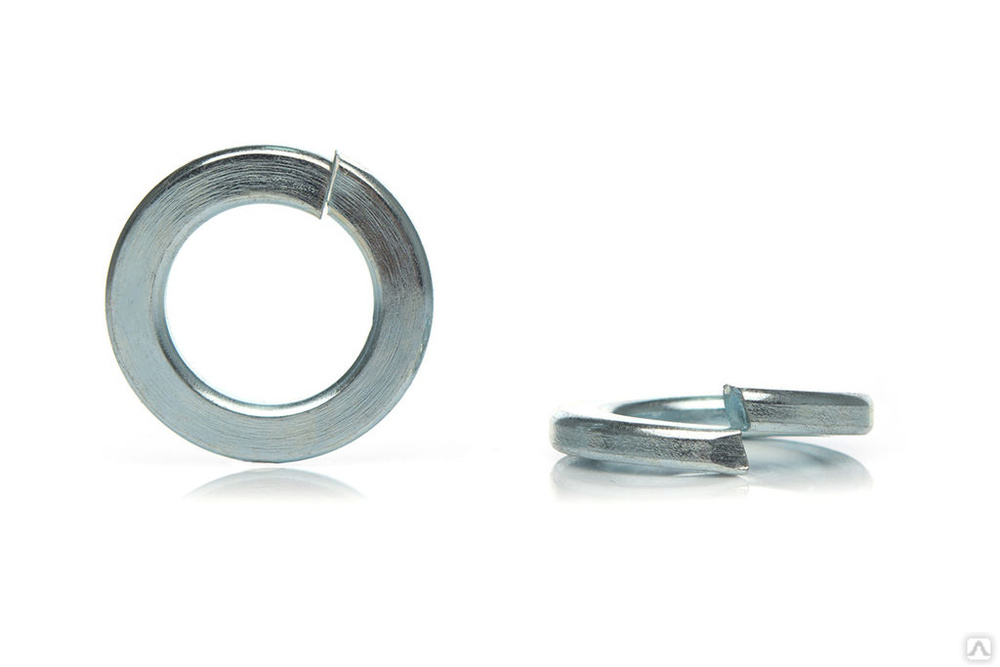

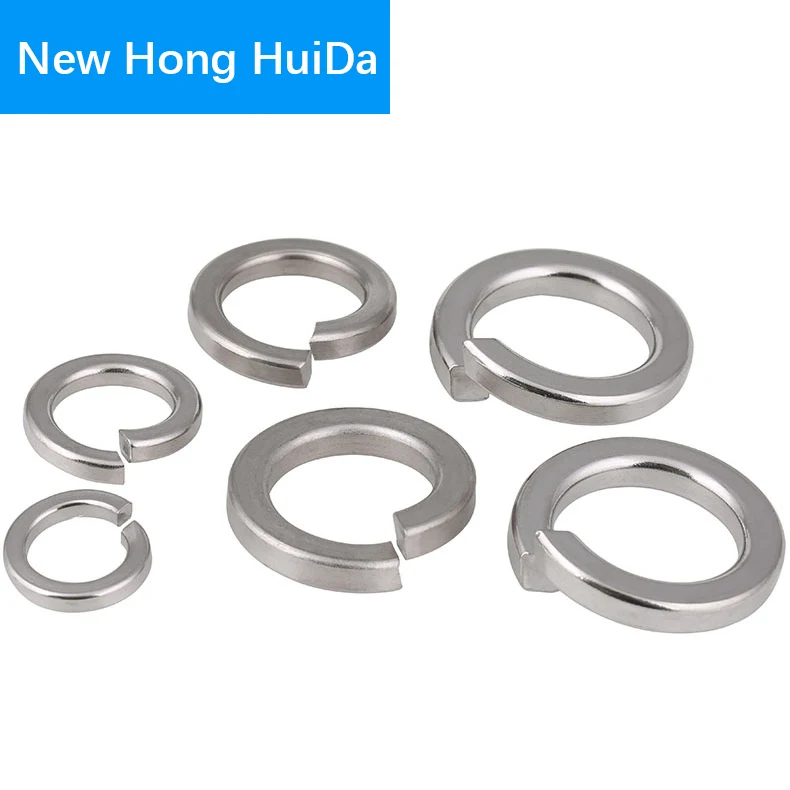

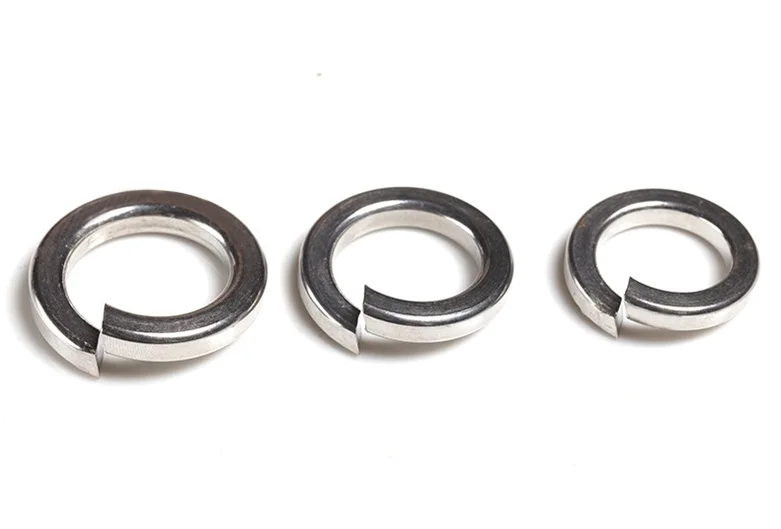

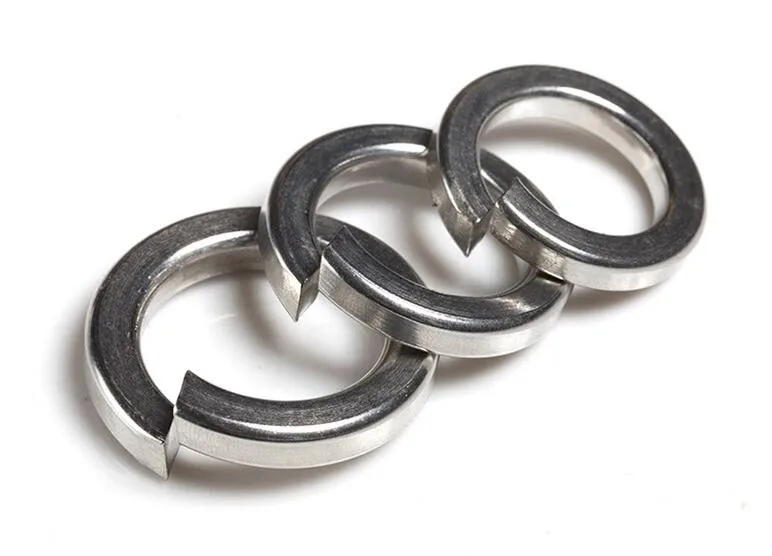

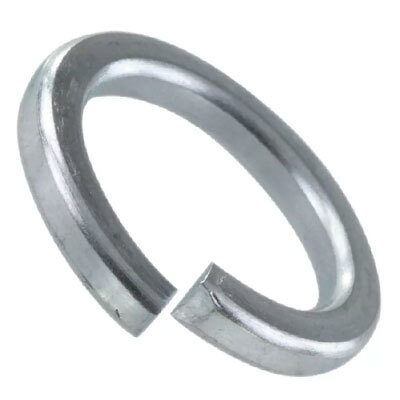

Шайба пружинная имеет вид разорванного стального кольца с отогнутыми концами.
