Пружинные шайбы «Гровера». Назначение, применение, материалы изготовления


Шайба – это крепежная деталь, подкладываемая между гайкой и подлежащим фиксации элементом конструкции либо крепежом стержневого типа – винтом, самонарезающим либо обыкновенным шурупом или болтом. Таким образом, площадь опорной поверхности увеличивается. Данный фактор, в свою очередь, препятствует самораскручиванию соединения. Пружинная разрезная шайба, известная под названием гровер, нашла наибольшее распространение в машиностроительной отрасли. Благодаря наличию определенных конструктивных особенностей, обойтись без нее в некоторых ситуациях просто не удастся.

Конструкция

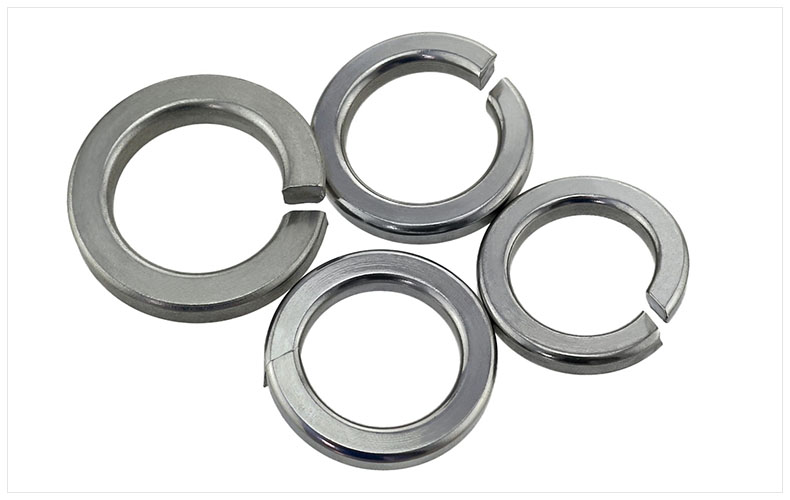

Пружинная шайба внешне схожа с неполным витком спирали. Принципиальное значение имеет расположение ее торцов, находящихся в разных плоскостях.


В рабочем положении зазор ориентирован в направлении вращательного движения, осуществляемому при закручивании крепежа. Такое конструктивное решение сводит возможность ослабления соединения к минимуму, поскольку шайба выполняет функцию стопора.

Разновидности


Производство пружинных шайб на территории нашей страны регламентируют положения ГОСТа 6402-70. Он устанавливает 2 варианта исполнения данных метизов.



Первое исполнение – простое. Второй вариант – более сложный. Гроверы этого исполнения применяются в соединениях, подвергаемых воздействию высоких нагрузок, включая вибрационные и носящие импульсный характер – ударные.


В данном нормативном документе четко прописано, что производится пружинные шайбы должны нижеперечисленных типов.


  • Легкие. Поперечное сечение витков таких деталей – прямоугольное. Обозначаются литерой «Л».


  • Особо тяжелые. Поперечное сечение – квадратное. Обозначение такое: «ОТ».


  • Тяжелые. Конфигурация поперечного сечения, как и в предыдущем случае – оно квадратное. Для обозначения используется буква «Т».


  • Нормальные. Поперечное сечение витков тоже квадратное. Обозначается литерой «Н».


В таблице указаны номинальные размеры параметров, которые отображены на чертежах исполнения, для гроверов, подходящих для формирования соединений с помощью соответствующих стержневых крепежных элементов. Единица измерения – миллиметры.


Dн.ст.э


d


Типы пружинных шайб


OT


T


H


Л


Значения параметров b и s одинаково


s


b


*


**


*


**


*


**


*


**


*


**


*


**


48,0





48,5

















+1,0















____









——


12,0


± 0,215








7,0











± 0,18


12,0





± 0,215


10,0

















± 0,18


45,0


45,5


9,5


42,0


42,5


12,0


± 0,35


10,0


9,0


39,0


39,5















± 0,29


8,5











6,0


























± 0,15





10,0











± 0,18


36,0





36,5


12,0


± 0,35


10,0


9,0


8,0


33,0


33,5















± 0,29



7,0


30,0





30,5


10,0





9,0


8,0


9,0


6,50


8,0


27,0


27,5

















+0,84





9. 0


8,0


7,0


5,5


8,0


6,0

















± 0,15


7,0


24,0





24,5


8,0





7,0


6,0


5,0


7,0


5,50


4,8


6,5


22,0





22,5


7,0





6,0

















± 0,24


5,50


4,5





6,0














± 0,15


5,0


20,0





20,5


6,0

















± 0,24





5,5


5,0


4,0





5,5


4,50


18,0





18,3


5,50


5,0


4,50


3,5





5,0


4,0


16,0





16,3











+0,70


5,0


4,5


4,0


3,2





4,5


3,50


14,0


14,2


4,50


4,0


3,50


3,0

















± 0,125





4,0


3. 20


12,0


12,2


4,0


3,5


3,0

















± 0,125


2,5


3,5


10,0





10,2


3,50





3,0




















± 0,125


2,50





2,0


3,0














± 0,125


2,5


8,0





8,2








+0,58

















____




















____





2,5


2,0


1,6


2,5


2,0


7,0


7,2



2,0


1,6


2,0


6,0





6,1


2,0


1,6


1,4


2,0


1,4


1,2


1,6


5,0





5,1











+0,30


1,6


1,4


1,2


1,6


1,2


1,0


1,2


4,0





4,1


1,4


1,2


1,0


1,4


1,0


0,8


± 0,08


1,2


3,5


3,6



1,0


0,8


1,0


3,0





3,1


1,0





0,80


± 0,08


0,8





1,0


0,6





± 0,07


2,5


2,6





+0,25


0,8


± 0,08


0,60





± 0,07





0,6


0,8





± 0,08


2,0


2,1


0,6


± 0,07


0,50





0,5


Параметр «k» (см. Исполнение 2) актуален только для шайб легкого и нормального типа. Его значение изменяется в диапазоне 0,15 мм ≤k≤0,8 мм.


В таблице приняты такие обозначения:


  • Dн.ст.э.
    – диаметр (номинальный) подходящего крепежного стержневого элемента;


  • символ «*» – «Номинальное значение»;


  • символы «**» – «Предельное отклонение».

Технические требования


В ГОСТе 6402-70 также прописаны правила, которыми должен руководствоваться производитель пружинных шайб. Ниже приведена лишь часть из них.


  • В качестве сырья для изготовления данной продукции должна использоваться проволока, соответствующая требованиям ГОСТ 11850, принятого в 1970году. Также допускается применение заготовок из сплавов следующих марок: жаропрочная коррозионностойкая высоколегированная конструкционная сталь 3X13; рессорно-пружинная конструкционная сталь 65Г; нелегированная рессорно-пружинная конструкционная углеродистая сталь 70; бронза марки БрKMц3-1 либо иные цветные сплавы.


  • Показатель твердости, определяемый по методике Роквелла: стальных пружинных шайб, должен находиться в пределах 40,0…41,5≤НRС≤48,0…49,5; бронзовых гроверов должен быть не меньше 90НRВ


Твердость гроверов, произведенных из стали марки 70, может быть увеличена до 50,0≤НRС≤51,5.


  • На поверхности изделий не должны присутствовать следы коррозии, признаки растрескивания, остатки облоя – заусенцы, а также частицы чешуйчатого вида – окалина. При этом остатки неотделимой окалины не выводят продукцию в категорию брака.


  • Срез на концах витков шайб должен быть плоским. Сколы металла, не выводящие значение параметра «m» (см. чертеж исполнения №1) за пределы допустимых отклонений, в число браковочных признаков не входят.


  • Кромка, сформированная опорной поверхностью изделия и плоскостью среза должна быть, по возможности, максимально острой.


  • К дефектам не причисляется трапециевидная конфигурация поперечного сечения пружинной шайбы, не выходящая за пределы параметра «s» — на чертеже это высота витка.


  • Гровер не должен давать трещин и переламываться, если концы подвергаются изгибу на угол, составляющий 45°.

Применение


Установка пружинной шайбы не связана ни с какими сложностями. Сначала высверливаются отверстия в сопрягаемых элементах конструкции. Затем в них насквозь продевается стержневая крепежная деталь. На выступивший с противоположной стороны ее конец надевается гровер и навинчивается гайка. После плотного затягивания соединения, острые кромки срезов шайбы «впиваются» в поверхности монтажного основания и гайки. В результате формируется надежное скрепление.


Плюсы и минусы


Пружинные шайбы имеют как преимущества, так и недостатки. К достоинствам можно отнести:

  • универсальность. Гроверы, при корректной установке, отлично работают в резьбовых соединениях любого типа;

  • устойчивость к негативному воздействию влаги. Даже если для производства шайб использовалась не коррозионностойкая сталь марки 3X13, такие детали, выполненные из углеродистых сплавов, обычно оцинковываются. Поэтому на их поверхности при работе в условиях повышенной влажности, оксид железа – ржавчина – не появляется;

  • простота использования;

  • невысокая стоимость даже по сравнению с другим бюджетным крепежом;

  • достаточно высокая износоустойчивость;

  • отличные прочностные характеристики.


Значимых недостатков у пружинных шайб заметно меньше:

  • если гровер применяется совместно с крепежными элементами, изготовленными из мягкого металла, его кромки могут причинить вред их резьбовой накатке;

  • при продолжительном пребывании в сильно затянутом резьбовом соединении возникают остаточные деформации. По этой причине повторное использование часто бывает невозможным;

  • когда на пружинную шайбу воздействуют повышенные нагрузки, она может со временем изменить спиралевидную конфигурацию на плоскую. Данное явление вызывает значительное уменьшение натяжной силы.

Заключение


На территории государств Евросоюза производство пружинных шайб осуществляется в соответствии с положениями нормативного документа DІN 127. Характеристики гроверов, прописанные в этом стандарте, во многом совпадают с параметрами по ГОСТу 6402-70. Однако, имеются определенные отличия. В частности, если в отечественном нормативном документе установлено 4 типа гроверов, то в DІN 127 их всего 2. Соответственно, размерные и весовые показатели таких крепежных деталей могут отличаться. Поэтому использовать в конструкции нужно пружинные шайбы, опираясь исключительно на стандарт, указанный в проекте на реализуемый объект.

Please enable JavaScript to view the comments powered by Disqus. comments powered by Disqus

Шайбы ГОСТ 6402-70 пружинные (гровер): технические характеристики

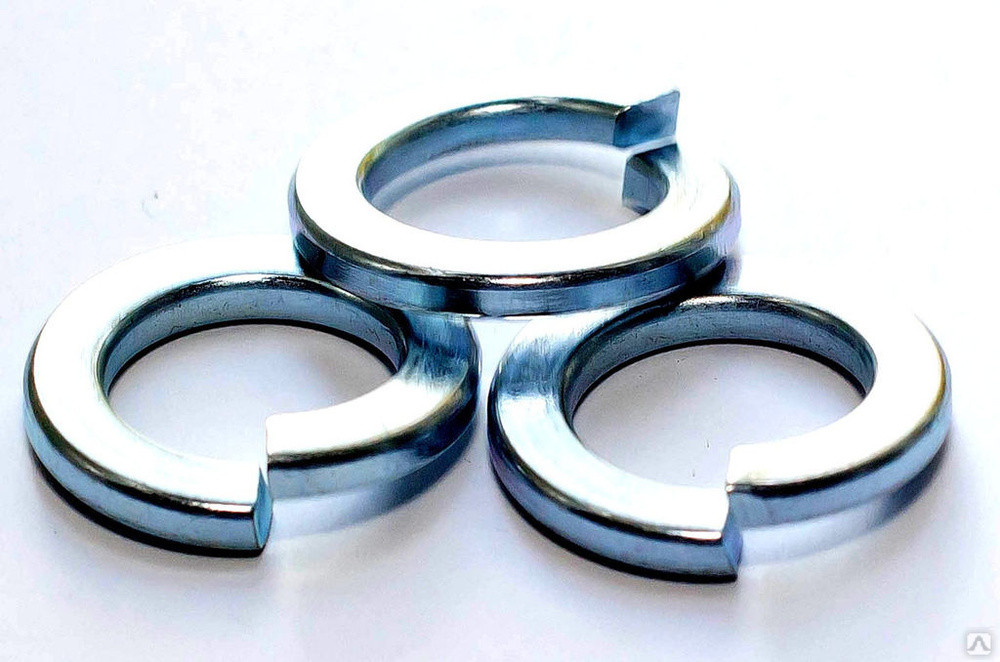

Шайба пружинная (гровер).


Шайбы ГОСТ 6402-70 пружинные (гровер) применяются в строительстве, машиностроении в качестве контрящих элементов соединения.


Твердость стальных пружинных шайб: 41,5—49,5 HRC.

Марки стали: 65Г, 70, 3Х13.

Шайбы пружинные могут изготавливаться в 2 исполнениях:


  • исполнение 1: притупленные кромки;

  • исполнение 2: острые кромки.




Близкие аналоги (ISO, DIN, EN ISO):





Стандарт


Наименование


Примечание


DIN 127


Шайба пружинная (гровер)


DIN 127 (форма A) в части параметров соответствует ГОСТ 6402-70 (исполнение 2).


DIN 127 (форма B) в части параметров соответствует ГОСТ 6402-70 (исполнение 1).


DIN 7980


Шайба пружинная (гровер)





ГОСТ 6402-70 Н (нормальные):






















Диаметр резьбы

крепежной детали


d


b=s


k, не более


Теоретическая масса

1000 шт. стальных шайб, кг


Расчетная упругая сила

шайб из стали 65Г, H


4


4,1


1


0,15


0,129


52,9


5


5,1


1,2


0,15


0,228


71,5


6


6,1


1,4


0,2


0,376


88,2


8


8,2


2


0,3


1,034


214


10


10,2


2,5


0,3


2,01


339


12


12,2


3


0,4


3,45


499


14


14,2


3,2


0,4


4,48


463


16


16,3


3,5


0,4


6,084


495


18


18,3


4


0,4


8,96


673


20


20,5


4,5


0,4


12,69


866


22


22,5


5


0,4


17,21


1107


24


24,5


5,5


0,5


22,68


1382


27


27,5


6


0,5


30,1


1539


30


30,5


6,5


0,8


39,05


1695


33


33,5


7


0,8


49,52


1882


36


36,5


8


0,8


70,99


2773


39


39,5


8,5


0,8


86,37


2999


42


42,5


9


0,8


103,8


3244


48


48,5


10


0,8


145,4


3753


Все параметры в таблице указаны в мм.


Помимо нормального типа шайба ГОСТ 6402-70 может изготавливаться в 3 других типах:


Т — тяжелые с квадратным поперечным сечением;

ОТ — особо тяжелые с квадратным поперечным сечением;

Л — легкие с прямоугольным поперечным сечением.

Как использовать пружинные шайбы и назначение пружинных шайб

Перейти к содержимому

Шайба представляет собой тонкую пластину с концентрическим отверстием, которая обычно используется для равномерного распределения нагрузки на резьбовой крепеж. Имея широкий выбор опций, важно понимать подтипы стиральных машин и области их применения. В этом сообщении блога мы рассмотрим пружинные шайбы, способы их использования и их назначение.

Что такое пружинная шайба?

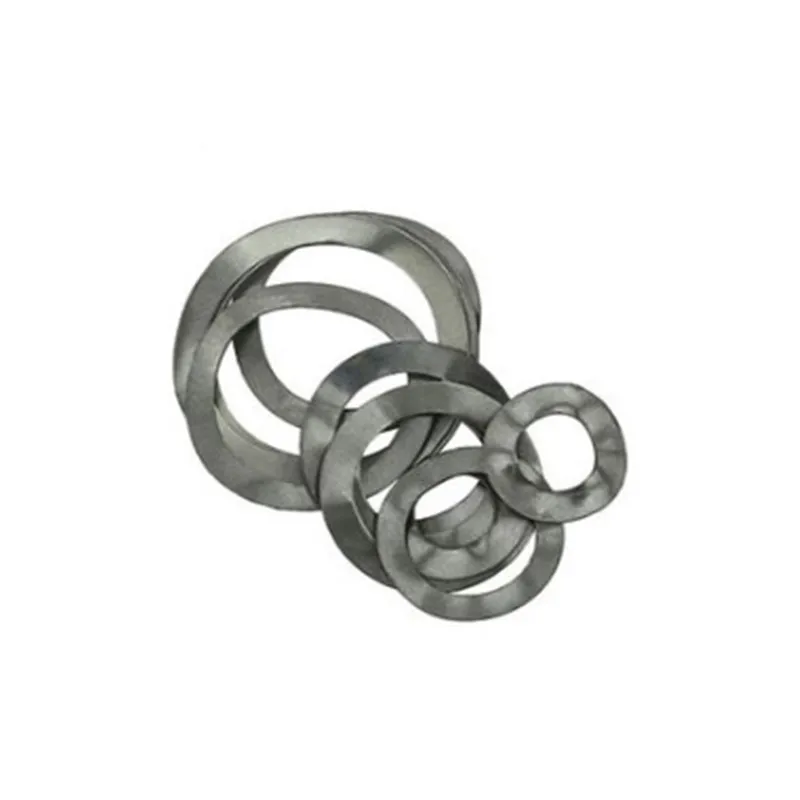

Пружинные шайбы представляют собой подтип шайб конической формы, препятствующий их упиранию заподлицо с поверхностью без нагрузки. Они предназначены для обеспечения усилия пружины и поглощения ударов за счет создания осевой нагрузки, противодействующей вибрациям. В результате пружинные шайбы могут значительно предотвратить ослабление креплений с течением времени.

Пружинная шайба Назначение

Пружинные шайбы играют неотъемлемую роль при сборке, устраняя дребезжание, сохраняя натяжение сборки, поглощая ударные нагрузки и обеспечивая управляемую реакцию на динамические нагрузки. Эти компоненты идеально подходят для отраслей, в которых задействовано оборудование с высокой вибрацией, например, электротехническое, промышленное, нефтегазовое и клапанное. Важно отметить, что скорость прогиба шайбы зависит от ее размеров и материалов. Более толстые и высокие пружинные шайбы, такие как конические пружинные шайбы Belleville, могут выдерживать большую нагрузку и работать более эффективно, выдерживая более высокое натяжение в болтовых соединениях. Мы разрабатываем наши пружинные шайбы Belleville так, чтобы они работали более эффективно, чем обычные пружины, создавая более жесткое усилие натяжения, чтобы зафиксировать гайку на месте.

Как использовать пружинную шайбу

Пружинные шайбы можно устанавливать аналогично плоским шайбам. Для обеспечения герметичности соединения рекомендуется выполнить следующие шаги:

  • Поместите пружинную шайбу под резьбовое соединение на место так, чтобы вогнутая сторона шайбы была обращена к фланцу или опорной поверхности. Выпуклая сторона шайбы должна соприкасаться либо с гайкой, либо с головкой болта. При правильном использовании пружинная шайба будет удерживать гайку или другой резьбовой крепеж на месте. Чтобы помочь ему в этом, сначала наденьте пружинную шайбу под застежку.
  • Убедитесь, что шайба прилегает к крепежному элементу и другой поверхности, чтобы обеспечить герметичное соединение.
  • Затяните с надлежащим крутящим моментом для надежной фиксации и безопасного применения. Это можно сделать, повернув гаечный ключ или трещотку по часовой стрелке. Чтобы узнать конкретное значение крутящего момента, воспользуйтесь нашим подробным руководством, в котором рассказывается, как рассчитать крутящий момент для затяжки болтов.
  • В качестве последнего шага осмотрите стиральную машину и убедитесь, что она работает правильно. Если шайба работает неправильно, ослабьте гайку или резьбовое крепление и закрепите шайбу.

Свяжитесь с нами, чтобы узнать больше

Если у вас есть вопросы относительно шайб и их применения, пожалуйста, заполните контактную форму внизу этой страницы. Или позвоните нам по телефону 440.721.8350. Кроме того, наше Руководство по стиральным машинам Belleville – отличный ресурс для начала работы!

  • Шайбы Belleville

    Наш выбор материалов рассчитан на рабочие температуры от -400 град. F до 1100 град. F, различные агрессивные среды и требования к магнетизму.

  • Фланцевые шайбы

    Наша линейка фланцевых шайб увеличивает прогиб болтовых соединений, чтобы значительно уменьшить влияние больших колебаний температуры в приложении.

  • Тарельчатые пружины Belleville

    В соответствии со спецификациями, изложенными в европейском стандарте DIN EN 16984/16983 (ранее DIN 2092/2093), они спроектированы и изготовлены для работы в наиболее сложных условиях динамической нагрузки пружин.

Как работают пружинные шайбы и когда их использовать

Поиск

Поиск

Поиск

Поиск

Пружинные шайбы — это стопорные шайбы, которые используются, когда необходимо предотвратить ослабление крепления в результате вибрации. Их также часто называют разрезными стопорными или разрезными кольцевыми шайбами. Пружинная шайба имеет прорезь в секции шайбы, которая при затягивании каждой стороной прорези врезается в гайку и монтажную поверхность. Этот «укус» предотвращает любое вращение против часовой стрелки при вибрации.

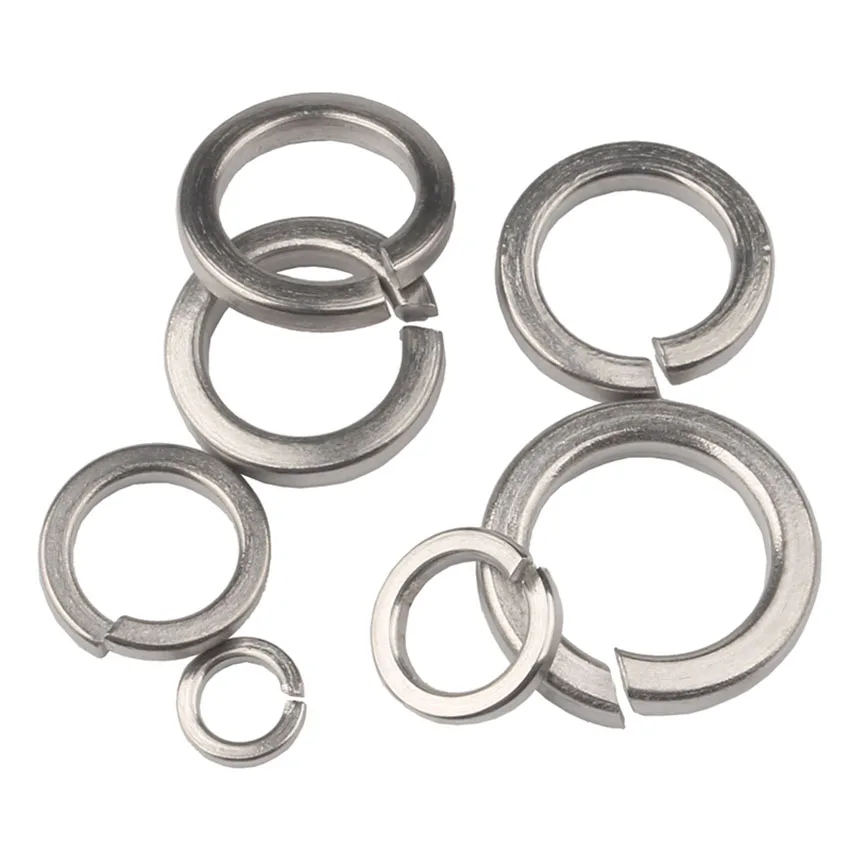

Пружинные шайбы бывают двух типов: квадратного и прямоугольного сечения. Это относится к форме секции с раздвоенным концом.

Разницу легко заметить по тому, что при взгляде сверху пружинные шайбы прямоугольного сечения выглядят более плоскими, чем варианты с квадратным сечением, которые выглядят более округлыми.

Так как же на самом деле работает пружинная шайба?

Пружинные шайбы используют силу натяжения, чтобы зафиксировать гайку на месте. Когда шайба затягивается под нагрузкой, вертикальные обрезанные концы шайбы захватывают гайку и прижимаются к ней.

Когда гайка полностью затянута, разрез в шайбе все еще должен немного смещаться. Это визуальное доказательство того, что пружинная шайба все еще работает, как предполагалось, и фактически оказывает усилие на крепеж, как показано на изображении ниже;

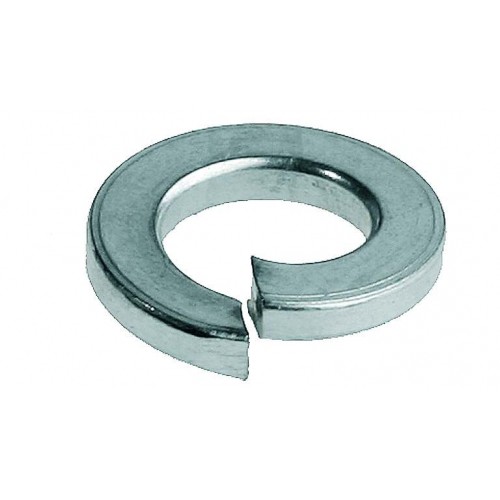

ПРУЖИННАЯ ШАЙБА

Если гайка затянута слишком сильно, эффект пружинной шайбы резко снижается, так как раздвоенные концы шайбы выравниваются по мере того, как шайба сплющивается, уменьшая или полностью устраняя любое натяжение крепежного элемента.

Где находится пружинная шайба?

Пружинные шайбы следует использовать со стороны гайки крепления. Если для распределения нагрузки требуется дополнительная шайба (как на нашем изображении выше), ее следует использовать между пружинной шайбой и монтажной поверхностью, т. е. пружинную шайбу следует располагать рядом с гайкой.



Существуют ли альтернативы пружинным шайбам?

Это во многом зависит от приложения. Существуют различные типы стопорных гаек, которые сохранят целостность крепежа при вибрации, и другие типы стопорных шайб. Гайки Nyloc являются примером одного из типов часто используемых стопорных гаек.

Шайбы Nordlock — это Rolls-Royce стопорных шайб. Шайбы Nordlock, выступающие в качестве согласованной пары, представляют собой искусно спроектированное изобретение, которое широко используется в промышленности.
