2.6. Расточные инструменты | Электронная библиотека
Общетехнические дисциплины / Режущий инструмент / 2.6. Расточные инструменты
Для растачивания отверстий применяют два основных метода обработки, отличающихся между собой тем, что вращается в процессе работы: деталь или инструмент. На токарных станках вращается деталь, а расточной инструмент обеспечивает только продольную подачу. В качестве инструмента в этом случае применяют расточные резцы, оснащенные МНП (ГОСТ 26612-75). При работе на станках сверлильно-расточной группы и многоцелевых станках заготовка неподвижно закреплена на столе станка, а вращается инструмент.
Резцы с одной режущей кромкой при креплении их в оправке (борштанге) применяют для растачивания отверстий как при вращающейся, так и неподвижной заготовке (рис. 2.22). При расположении резца относительно оси отверстия под некоторым углом углы в плане у резца меняются: , что необходимо учитывать при проектировании резца.
Рис. 2.22. Способы расположения расточных резцов при креплении их в оправках
При прецизионной обработке отверстий применяются оправки с регулированием вылета расточного резца «Микробор», упрощенная конструкция которого представлена на рис. 2.23. Корпус 1 оправки снабжен цилиндрическим хвостовиком, на котором размещены регулировочная гайка 5 и шпонка 6. Регулировочная гайка фиксируется на хвостовике в заданном положении путем отжатия специального лепестка винтом 4. В передней части оправки в цилиндрическом отверстии с шпоночным пазом размещена державка 13 с шпонкой 2.
Державка с резцом 10 перемещается в оправке при вращении лимб-гайки 9 с ценой деления шкалы 0,02 мм. Для возвращения державки в исходное положение служит пружина 7 с плунжером 3. Степень сжатия пружины регулируется винтом 8. Во время регулирования вылета резца его первоначальное положение устанавливается относительно державки. Затем винтом 12 резец закрепляется в державке, и в дальнейшем его вылет регулируется лимб-гайкой в пределах 3…7 мм. Окончательное закрепление отрегулированного резца осуществляется винтом 11.
Дальнейшее развитие конструкций расточного инструмента определяется модульно-агрегатным проектированием. Модуль представляет собой инструментальный блок, состоящий из рабочей части и корпуса, рассчитанного на закрепление в оправке, установленной в рабочей позиции станка. В одной оправке можно монтировать разнообразные модули, что придает системе гибкость.
Рис. 2.23. Оправка с упрощенной конструкцией регулирования вылета резца
Применение модульно-расточного инструмента на металлорежущих станках с ЧПУ сокращает номенклатуру расточного инструмента по типу элементов базирования и крепления, назначению и конструкции инструмента (диаметр и длина) для каждого конкретного обрабатываемого отверстия в деталях из различных материалов с обеспечением значительной жесткости и виброустойчивости модульной системы, повышает производительность обработки за счет широкого применения МНП.
Расточной инструмент для металлоизделий при металлообработке

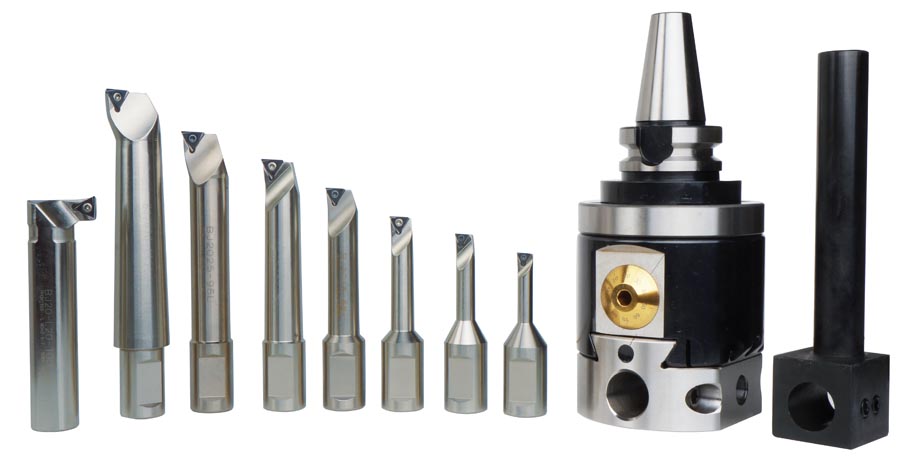

Расточной инструмент обычно представляет собой модульную конструкцию, состоящую из базового держателя, адаптера и режущей головки в виде картриджа, вставки или чистового резца. Чистовая расточная головка, закрепленная на оправке, имеет возможность регулировки в радиальном направлении. Регулировка может осуществляться в определенном диаметральном диапазоне. Такой инструмент как развертка имеет хвостовик с многозубой головкой с напайными лезвиями.
Минимально возможное отверстие диаметром 3 мм можно обработать чистовой расточной оправкой, а для обработки отверстия диаметром 975 мм рекомендуется однолезвийный чистовой инструмент, состоящий из удлиненного ползуна, закрепленного со смещением на оправке.
Расточной инструмент рекомендуется использовать при единичном или серийном характере производства. Это позволит обеспечить высокую производительность обработки и широкую универсальность применения благодаря настройке на разные диаметры.
Многолезвийный расточной инструмент для черновой обработки имеет простую регулировку и наиболее предпочтительным является вариант его предварительной настройки на специальном приспособлении. Однако конструкция современного инструмента CoroBore 820 позволяет выполнять настройку без приспособления путем пробных проходов и при помощи нониуса.
Однолезвийный инструмент для чистового растачивания металлоизделий.
Однолезвийный инструмент для чистового растачивания должен иметь очень точную настройку. Поэтому Sandvik Coromant обеспечивает диапазон регулировки такого инструмента в пределах 2 мкм, при этом регулировка должна осуществляться в устройстве для предварительной настройки. Особенностью однолезвийной обработки является некоторый отжим инструмента в радиальном направлении, в связи с чем существует необходимость в дополнительных пробных проходах после основной настройки.
В расточных инструментах применяются различные типы пластин в зависимости от вида вставки (ползун, картридж, резец или чистовая расточная головка). Чистовая расточная головка может быть взята за основу при изготовлении инструмента по индивидуальным требованиям заказчика, а также может применяться для обработки глухих отверстий. Конструкция механизма регулировки такой головки не предполагает фиксации после настройки.
На основе чистового расточного инструмента CoroBore 825 также может быть выполнен различный специальный инструмент. Данная конструкция обладает большей жесткостью по сравнению с чистовой расточной головкой, но после настройки необходимо обязательно зафиксировать механизм.
Развертка обеспечивает низкую шероховатость поверхности и высокую размерную точность сквозных отверстий при больших величинах подачи.
Рис.Развертывание.
Рис.Черновое (слева) и чистовое (справа) растачивание.
Выбор типа расточного инструмента для металлоизделий при металлообработке.
Выбор инструмента для однолезвийной, многолезвийной и ступенчатой обработки отверстий достаточно широк и зависит от конкретных операционных требований.
Многозубый инструмент рекомендуется использовать на черновых операциях, а однолезвийный на чистовых.
К инструменту для черновой обработки относятся CoroBore 820, DuoBore (R391) и расточной инструмент для тяжелой обработки (R391.B…-R). Все эти инструменты могут также применяться для чистового и ступенчатого растачивания.
Чистовой расточной инструмент включает CoroBore 825, чистовой расточной инструмент (R391. B..-F), чистовую расточную головку и развертку 830.
