Расточные токарные резцы, выды и видео анимация обработки
Приветствую всех, продолжается цикл статей про типы токарных резцов, сегодня рассмотрим расточные токарные резцы старого образца, а также новые расточные токарные резцы со сменными пластинами, которые используются в основном на станках с ЧПУ.
Также мы получим расточные резцы в SolidWorks и посмотрим анимацию их работы.
Узнать о всех типах и видах токарных резцов можно на этой странице!
Начнем с универсальных расточных резцов.
Содержание
- 1 Универсальные
расточные токарные резцы - 2 Современные расточные
токарные резцы - 3 Где взять 3D модели расточных
резцов для SolidWorks - 4 Анимация токарной
обработки расточных резцов.- 4.0.1 Скачать модели токарных расточных резцов для SolidWorks
Универсальные
расточные токарные резцы
Расточные токарные резцы используются для обработки отверстий и
внутренних поверхностей.
Данный резцы делятся на два вида:
1. Для обработки глухих отверстий, режущая платина таких резцов имеет треугольную форму, а рабочая часть выполнена с изгибом.

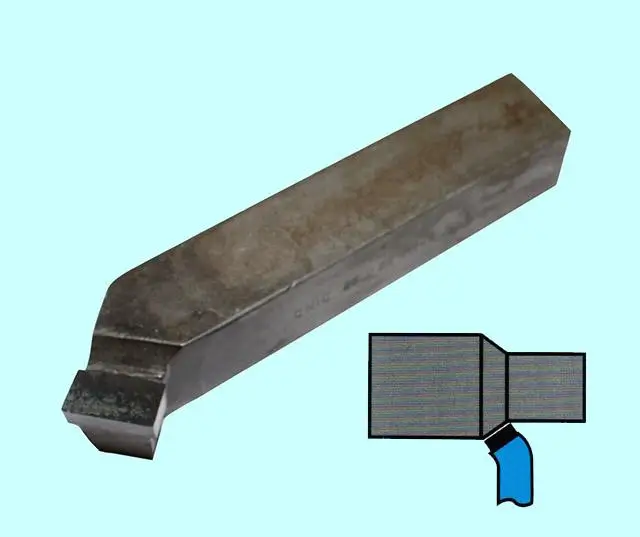

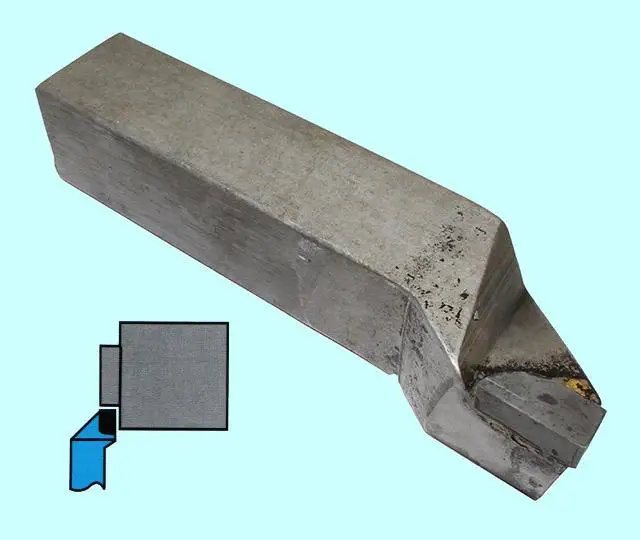

Универсальный токарный расточной резец для глухих отверстий.
2. Для обработки сквозных отверстий, рабочая часть данных резцов также имеет изгиб, и служит данный резец для растачивания отверстий предварительно просверленных или для растачивания отверстия в трубах.

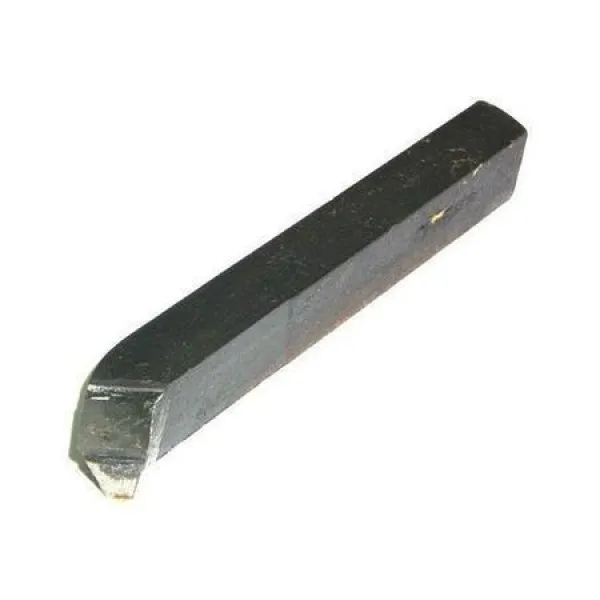

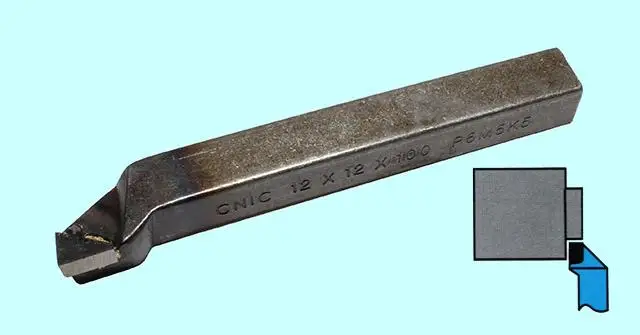

Универсальный токарный расточной резец для сквозных отверстий.
Максимальная глубина обработки отверстий данных резцов зависит от
размеров державки.
Современные расточные
токарные резцы
Современные расточные токарные резцы имеют довольно различную
конструкцию, и они в основном используются на токарных станках с ЧПУ.
К таким резцам можно отнести различные мелкоразмерные вставки, для
обработки маленьких диаметров.
Мелкоразмерные токарные вставки.
И стандартные токарные расточные оправки со сменными пластинами.
Токарные расточные оправки для станков с ЧПУ.
При обработки данными оправками обычно используется одна оправка для чистовой обработки и еще одна для черновой.

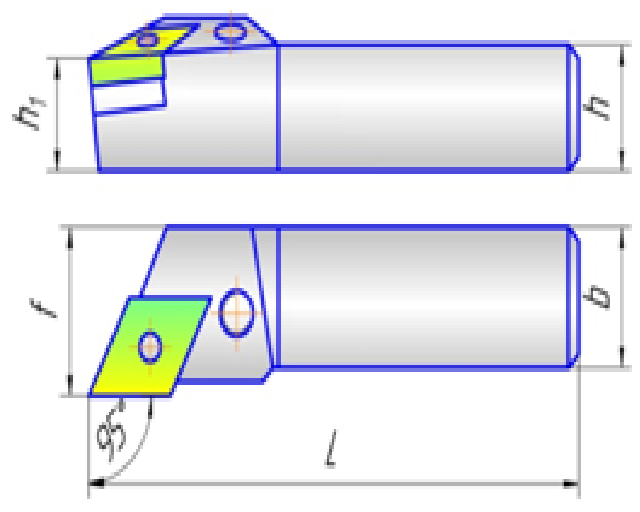

Расточной токарный резец со сменной пластиной для черновой обработки. Расточной токарный резец со сменной пластиной для чистовой обработки.
Данные резцы имеют обозначения: A32T-SVUBR
16 и A25T-SDUCR 11.
Далее скачаем 3д модели данных резцов и откроем их в SolidWorks.
Где взять 3D модели расточных
резцов для SolidWorks
Можно конечно их построить с нуля, но в этом нет никакого смысла, когда можно просто перейти на сайт производителя инструмента «Sandvik coromant» и скачать данные модели.
Поиск на сайте «Sandvik coromant»
Чтобы скачать модели резцов вписываем обозначение державок в строку поиска в верхней части сайта переходим на страницу данного инструмента и кликаем на странице загрузить.
Скачиваем 3д модель токарного расточного резца A32T-SVUBR 16 для SolidWorks.
Затем открываем данный расточной резец в SolidWorks.
Резец A32T-SVUBR 16 в SolidWorks
После чего тоже самое делаем и для резца A25T-SDUCR 11 и открываем его в SolidWorks.
Резец A25T-SDUCR 11 в SolidWorks
Расточной резец A25T-SDUCR 11 будет использоваться в качестве чернового, а резец A32T-SVUBR 16 будет использоваться в качестве чистового. Это видно далее в анимации токарной обработке.
Анимация токарной
обработки расточных резцов.
Ниже можно увидеть видео анимацию обработки внутренних поверхностей
расточными токарными резцами, скаченными для SolidWorks выше.
Если вам нужны вы можете скачать данные модели для SolidWorks
Скачать модели токарных расточных резцов для SolidWorks
На этом мы закончили обзор токарных расточных резцов, в следующей
статье мы разберём типы резьбовых токарных резцов.
Всем пока!
