Таблица дюбелей, размеры дюбелей

Главная \ Размеры дюбелей \ Таблица дюбелей, размеры дюбелей

Дата публикации: 03.04.2018 12:08

 Размеры дюбелей S и количество в упаковке

Размер	Диметр сверления, мм	Диаметр шурупа, мм	Клиличество в упаковке, шт
Дюбель 4×20	4		1000
Дюбель 5×25	5	3.00-3.5	2000
Дюбель 6×25	5	3.5-4.5	1000
Дюбель 6×30	6	3.5-4.5	1000
Дюбель 6×35	6	3.5-4.5	1000
Дюбель 8×30	8	4.5-6.00	1000
Дюбель 8×40	8	4. 5-6.00	1000
Дюбель 8×50	8	4.5-6.00	1000
Дюбель 10×50	10	6.00-8.00	500
Дюбель 12×60	12	8.00-10.00	200

Размеры дюбелей К и количество их в упаковке

Размеры дюбелей T и количество их в упаковке

 Размеры дюбелей из нейлона и количество в упаковке

Размеры дюбелей U и количество в упаковке

Размер	Диаметр сверления, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель универсальный с бортиком
Дюбель 5×32	5	3. 00-3.5	1000
Дюбель 6×37	6	3.5-4.5	1000
Дюбель 6×42	6	3.5-4.5	1000
Дюбель 6×52	6	3.5-4.5	1000
Дюбель 8×52	8	4.5-6.00	500
Дюбель 8×72	8	4.5-6.00	500
Дюбель 10×61	10	6.00-8.00	500
Дюбель 12×71	12	8.00-10.00	250
Дюбель универсальный потай
Дюбель 5×32	5	3.00-3.5	1000
Дюбель 6×37	6	3.5-4.5	1000
Дюбель 6×42	6	3.5-4.5	1000
Дюбель 6×52	6	3.5-4.5	1000
Дюбель 8×52	8	4. 5-6.00	500
Дюбель 8×72	8	4.5-6.00	500
Дюбель 10×61	10	6.00-8.00	500
Дюбель 12×71	12	8.00-10.00	250

 Размеры дюбелей потолочных и количество в упаковке

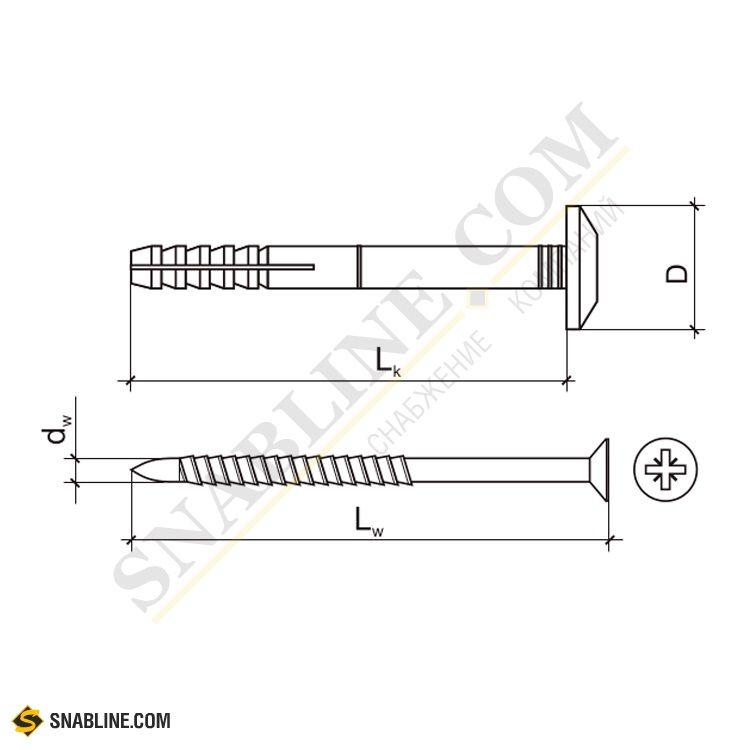

Размеры дюбель гвоздя и количество в упаковке

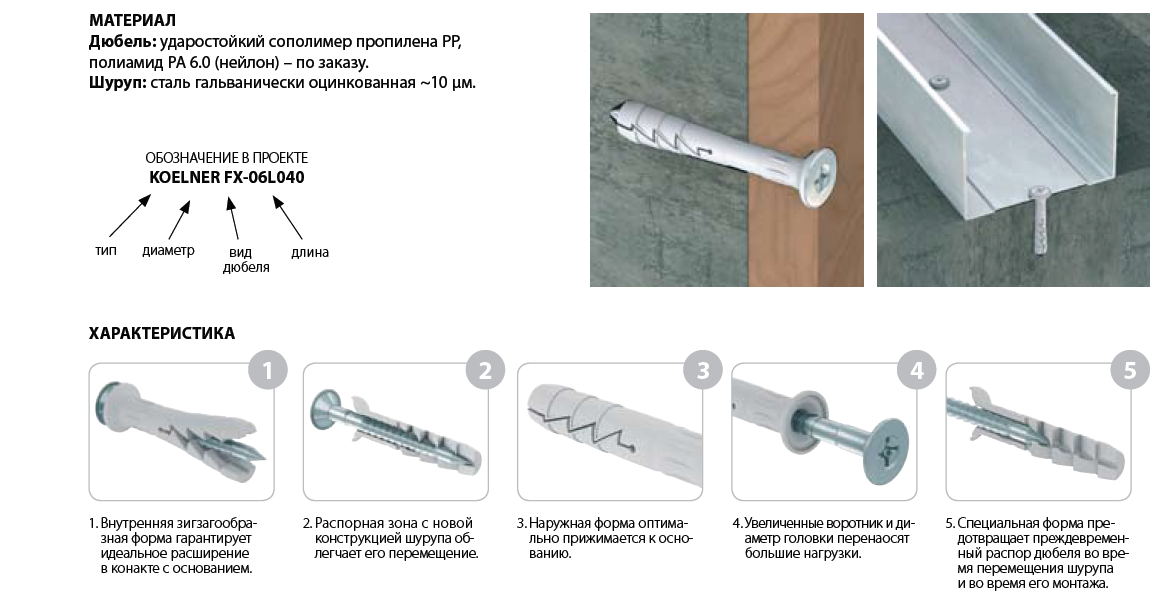

Размеры дюбеля рамного и количество в упаковке

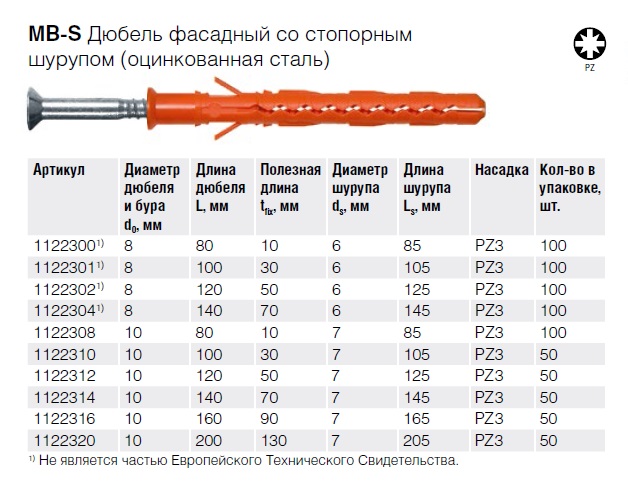

 Размеры дюбеля рамного фасадного и количество в упаковке

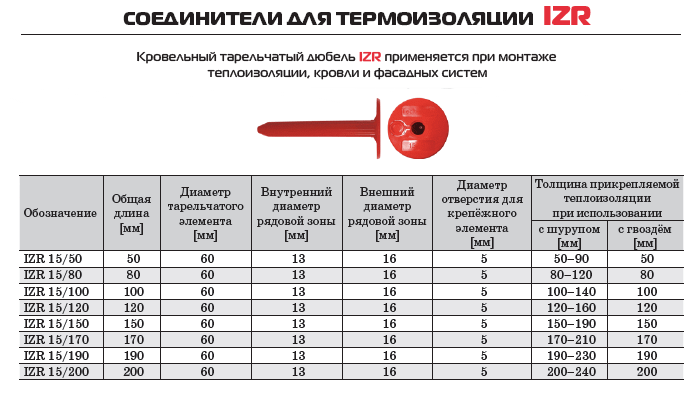

 Размеры дюбеля кровельного и количество в упаковке

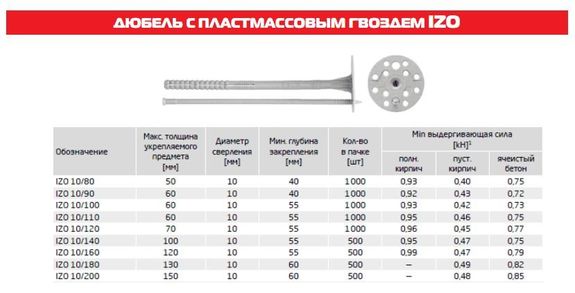

Размеры дюбелей фасадных для теплоизоляции и количество в упаковке

 Размеры дюбеля винтового кровельного и количество в упаковке

Размеры дюбеля для газобетона и количество в упаковке

Размеры дюбеля driva для гипсокартона и количество в упаковке

Размеры дюбель бабочки и количество в упаковке

Размеры самореза со сверлом и количество в упаковке

Размеры нейлонового гвоздя и количество в упаковке

размеры и сфера использования, виды и способы монтажа

Современный рынок предоставляет различные виды дюбель гвоздей. Они представляют собой модификацию обычного дюбеля, отличие которой состоит в возможности скорого монтажа путем забивания в стену. Подобные крепежные элементы обширно применяются при выполнении ремонтных работ: они дают возможность надежно и быстро закрепить на потолке, стене или в напольном покрытии любой материал.

• Что представляет собой дюбель гвоздь
• Сфера использования метиза
• Достоинства крепежного элемента
• Способы монтажа
• Материал поверхности для работы
• Размеры элементов крепежа
• Существующие виды метиза
• Пластиковый и металлический виды
  • Пластиковая разновидность
  • Металлическая разновидность

Поговорим об основных их разновидностях и технических характеристиках.

Что представляет собой дюбель гвоздь

Он представляет собой крепежный элемент, метиз, состоящий из двух частей. Корпус бывает преимущественно пластмассовым, насажен либо на гвоздь забивной без резьбы, либо с резьбой.

Пластиковая сторона в момент, когда в нее погружается гвоздь, расширяется в стороны, при помощи чего тело крепежного компонента закрепляется в стене или какой-либо другой поверхности.

Гвоздь изготавливают из высокопрочной стали и покрывают специальным антикоррозийным составом. Что касается корпуса, то он выполняется из полипропилена или из металла, но реже.

Сфера использования метиза

Технические параметры данного крепежа позволяют применять его для крепления к плоскостям из разных строительных материалов, например:

• штукатурка;
• ячеистый бетон;
• бетон;
• пустотелый кирпич;
• гипсокартон.

Достоинства крепежного элемента

Этот метиз обладает следующими положительными сторонами:

• возможность крепить различные предметы во всевозможных строительных материалах;
• относительно простой монтаж. Высверливается отверстие в стене, отвечающее диаметру корпуса, внутри полученного углубления помещается пластиковый корпус, а в него, в зависимости от вида гвоздя, вбивается или закручивается стержень;
• гарантируется прочное закрепление за счет увеличивающихся усиков;
• довольно низкая цена в магазинах.

Способы монтажа

Известно два способа монтажа:

1. Ручной. В таком варианте применяются подручные строительные приспособления для высверливания отверстия. Если гвоздь с резьбой, его завинчивают отверткой, если без нее — околачивают молотком.
2. Автоматический. При нем применяют особый строительно-монтажный пистолет. Такой способ крепления намного быстрее и менее трудозатратнее предыдущего.

Материал поверхности для работы

Для кирпича и бетона довольно часто используется нейлоновый дюбель. Этот крепежный элемент способен справится с огромной нагрузкой, выдерживая на себе до 450 кг. Для помещения в газобетон используется специальный гвоздь со спиралевидными ребрами, которые расклеиваются и застревают в материале в момент забивания.

Если поверхность сплошная или пустотелая, то употребляется рамный дюбель гвоздь. Если требуется крепить обрешетку, то применяются дистанционные метизы. За счет его конструкции небольшие неровности стен можно успешно нивелировать.

Универсальные крепежи используют при креплении предметов на пустотелые и полнотелые материалы. Если поверхность относительно тонкая (хрупкая стена), то может использоваться металлический дюбель. Если пустотелая поверхность, то аналогичным образом применяется дюбель-бабочка. Подобные метизы в продаже встречаются со шпильками и крючками.

Для кирпичных и бетонных конструкций используются металлические крепежи со шпильками и болтами. Для гипсокартона и пористого бетона применяют специальные дюбели, которые по виду напоминаю перистое сверло.

Размеры элементов крепежа

В продаже можно встретить метизы разнообразных типов и размеров. Определить размеры дюбель гвоздя можно с помощью специальной маркировки, к примеру, 10×160 мм. Цифра, которая стоит впереди в обозначении подтверждает диаметр изделия, а цифра, следующая за ней — длину метиза. Выбор определяют исходя из массы крепящегося предмета.

Существующие виды метиза

В рамках данной статьи предлагаем вам несколько видов этого метиза:

Универсальный. В совершенстве сочетается со всевозможными строительными материалами. Многофункциональность сводится к тому, что это изделие можно применять в пустотелых, листовых, полнотелых и прочих поверхностях. Надежность крепления гарантируется зубчатыми стопорными элементами. Наличие таких строительных вспомогательных предметов исключает прокручивание гвоздя в материале. Сфера применения у него очень широка: начиная от крепежа хозяйственных предметов и заканчивая сбором строительно-монтажных элементов.

Распорный. Дюбель характеризуется четырехсторонним распором. За счет этого поддерживается равномерная нагрузка на материал. Результативен при креплении в пустотелых и полнотелых поверхностях. При установке распорного дюбеля исключается нарушение поверхности дерева, кафеля, штукатурки и др. Достигается это за счет особого строения шейки дюбеля. Соответственно, эффективен при креплении керамического сантехнического оборудования.

Для газобетона G. B. Стержневая специализация — газобетон. В особенности эффективен при монтажных ремонтных работах: крепеж кровельных конструкций, подвесных потолков и многое другое. Основная особенность заключается в том, что они используются и для внутреннего, и для наружного крепления. Крепкая посадка в мягком материале гарантируется благодаря внешним ребрам, которые отличаются спиральной формой.

Турбо Дюбель FTP D и FTP. Используется для крепежа разнообразных элементов в газобетоне. Обладает нейлоновым дюбелем. Может применяться в комбинации с шурупами по дереву и метрической резьбой. Имеет самонарезающуюся резьбу. Существует модификация этого метиза из металла. Эксплуатируется для работ по газобетону и метрическим блокам.

Латунный дюбель (РАД). В случае, если поверхность тонкая и полнотелая, то используют данный вид крепления. Для его крепежа достаточно будет сделать неглубокое отверстие. Допустим, монтаж в сочетании с болтами и метрической резьбой.

Пластиковый и металлический виды

Сопоставим между собой особенности металлических и пластиковых дюбелей.

Пластиковая разновидность

Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.

Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.

Металлическая разновидность

Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.

Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.

Дюбель-гвоздь технические характеристики. | МеханикИнфо

Содержание

• Дюбель-гвоздь виды
• Дюбель-гвоздь технические характеристики.
• Размеры и вес дюбель-гвоздя.

В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.

Дюбель-гвоздь виды

Классификация по виду монтажа дюбель-гвоздей:

.

– Рис 1. Дюбель-гвоздь с ручным монтажом.

– дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.

.

.

– Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

– дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

.

Читайте также:

Калькулятор крепежа и метизов.;

Шуруп с потайной головкой размеры и вес. ГОСТ 1145.;

Шуруп с полукруглой головкой ГОСТ 1144-80. ;

Анкерные болты размеры. Исполнение 1.1 и 1.2. ГОСТ 24379.1.

Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

Классификация по области применения дюбель-гвоздей:

– Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

– Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

– Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

– Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т. д. Они имеют в основании дюбеля зубчатые пластины.

Дюбель-гвоздь технические характеристики.

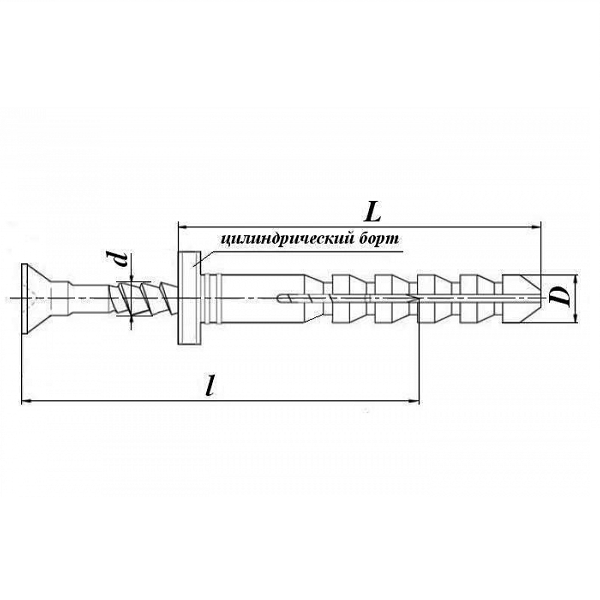

Рис.4. Размеры дюбель-гвоздя.

Размеры и вес дюбель-гвоздя.

Таблица 1

Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

Обозначение, мм	6х40	6х60	6х80	8х60	8х80	8х100	8х120	8х140	10х100
Do, диаметр отверстия под дюбель, мм	6,00	6,00	6,00	6,00	8,00	8,00	8,00	8,00	10,00
L, длина дюбеля, мм	40,00	60,00	80,00	60,00	80,00	100,00	120,00	140,00	100,00
Ds, диаметр гвоздя, мм	4,00	4,00	4,00	5,00	5,00	5,00	5,00	5,00	7,00
Ls, длина гвоздя, мм	42	62	82	62	82	102	122	142	102
T, мин. глубина при сквозном монтаже, мм	50	70	90	70	90	110	130	115	150
H, мин. глубина анкеровки, мм	30,00	30,00	30,00	40,00	40,00	40,00	40,00	40,00	50,00
Da, макс. толщина прикрепляемого материала, мм	10,00	30,00	50,00	20,00	40,00	60,00	80,00	100,00	50,00
Мин. вырывающая сила, кН (бетон В25)	1,60	1,60	1,60	2,40	2,40	2,40	2,40	3,40	2,40
Мин. срезающая сила, кН (бетон В25)	1,80	1,80	1,80	2,90	2,90	2,90	2,90	2,90	4,10
Номинальный вес 1000 шт., кг	3,30	4,89	7,28	8,50	11,02	13,78	16,53	19,30	15,32

Таблица 2

Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

Таблица 3

Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.

Анкерные болты размеры. Исполнение 1.1 и 1.2. ГОСТ 24379.1.

Дюбель-гвозди: какие бывают и как применять | С вашими руками

Содержание ✓

• ✓ Преимущества любого обнаженного налога
• ✓ Строительство дубля
• ✓ Деревянные отрицания
• ✓ Металлические отрицания
• ✓ Пластиковые дуля
• ✓ Типы дуплексов
• ✓ Пластиковые дуля
• ✓ Типы дуплексов
• ✓ Пластиковые дупле
• ✓ Типы вежливых вежливых. : ВИДЕО

Мир железа огромен и разнообразен, перечислить их все могут себе позволить только всеобъемлющие энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, все знают. Но об их разновидностях мы расскажем вам в этой статье.

ПРЕИМУЩЕСТВА ЛЮБЫХ ГВОЗДЕЙ

Отдельно следует сказать о достоинствах данного вида крепежа, так как многие используют дюбели для фиксации тяжелых (а иногда и не очень) конструкций.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Причин популярности дюбель-гвоздей несколько. Эта фурнитура используется в основном с целью крепления различных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твердые поверхности, такие как кирпич или бетон, в которые довольно сложно вбить гвоздь или шуруп.

Простота монтажа, пожалуй, один из весомых аргументов в пользу использования этого вида крепежных изделий. С дюбелем справится даже новичок: достаточно просверлить отверстие дрелью или перфоратором, вставить дюбель и прикрутить (закрутить) изделие.

Важным показателем является и высокая надежность такого крепления. Дюбели выдержали испытание временем и подтвердили свою прочность.

И, наконец, по соотношению «цена-качество» это один из лучших элементов крепления на рынке. Стоимость дюбель-гвоздей весьма демократична – всегда можно подобрать метизы по карману.

Ссылка по теме: Шурупы — зачем?

СТРОИТЕЛЬСТВО ДУБЛЯЖА

ЕСТЬ ЛИ НА СТЕНЕ УКРЫТИЕ?

Люстра упадет с потолка? Часто это зависит от одной маленькой детали – дюбеля. Именно он помогает шурупу или крюку настолько плотно «прижиться» в кирпиче или бетоне, что даже большой вес не сможет вытащить крепеж из стены.

Как известно, дюбель-гвоздь представляет собой набор, состоящий из крепежа и дюбеля. Крепеж может быть обычным гвоздем, если дюбель без резьбы, или шурупом, если дюбель резьбовой.

Сам дюбель может быть пластиковым (самый распространенный вариант на сегодняшний день), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЕНИ

Когда пластиковые дюбели еще не получили широкого распространения, в домашних условиях вместо них использовались деревянные дюбели-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших усилий и времени, дюбель часто колется и разваливается, после чего его уже нельзя использовать. А если не расколотый, то вытащить из него гвоздь или шуруп проблематично: отбивная выскакивает из отверстия в стене вместе с гвоздем. Разумеется, такая конструкция требовала доработки.

МЕТАЛЛИЧЕСКИЕ ОТВЕРСТИЯ

Этот вид крепления появился относительно недавно и имеет определенные конструктивные особенности. На металлическом стержне нет насечек резьбы, то есть дюбель просто гладкий. Второй элемент — втулка, в которую вставляется гвоздь: она тоже металлическая и при забивании гвоздя ломается и прочно фиксируется в отверстии. Этот крепеж считается несъемным, после установки его просто не демонтируют.

Такие дюбеля рекомендуются для крепления изделий средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДУПЛИ

В категории пластиковых дюбелей мы решили объединить все разновидности этих креплений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!

Первый запатентованный дюбель появился в Великобритании в 1913 году. Тогда инженер Джон Джозеф Роулингс придумал способ надежно зафиксировать шуруп в кирпичной кладке. В цилиндр из джутового волокна был вкручен шуруп, который раздвигал стенки цилиндра, препятствуя выпадению крепежного элемента из отверстия. С тех пор прошло более ста лет. Идея не сильно изменилась, не так ли?

Этот наиболее распространенный вид дюбелей представляет собой пластиковый элемент со специальной структурой, позволяющей надежно закрепить его внутри материала. Пластиковый дюбель делится на две основные части: бесспорную часть и распорную рабочую часть. Последняя расширяется и меняет свои размеры при попадании внутрь элемента крепления.

Также дюбель может иметь манжету — найм вокруг отверстия, не допускающий проваливания крепления в просверленное основание или в закрепляемый материал. Дюбель-гвозди применяются для крепления изделий к бетону, кирпичу, камню, другим твердым твердым материалам. Также есть крепеж, предназначенный для работы с пустотелыми материалами, ДСП и гипсокартоном.

ВИДЫ ДУПЛЕКСОВ

УНИВЕРСАЛЬНЫЙ ДУБЕЛЬ

Нейлоновые дюбели подходят для всех строительных материалов. Универсальный принцип действия (завязывание узлом или разворотом) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Завинчивание шурупов обеспечивает расширение дюбеля в строительном материале и сцепление с пустотелыми материалами. Подходит для шурупов по дереву, шурупов для ДСП и шурупов. Для обеспечения оптимального направления винта дюбель имеет надрез под углом. Зубчатые запорные элементы предотвращают прокручивание дюбеля в отверстие.

Это обеспечивает максимально возможную надежность установки.

Этот дюбель можно использовать для подвешивания картин, светильников, шкафов, карнизов, для крепления плинтусов и т.д.

Смотрите также: Вагонка: категории и виды четырехсторонний шаг, обеспечивающий оптимальное распределение усилий в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При завинчивании шурупа дюбель SX расширяется в четырех направлениях, обеспечивая надежную фиксацию в материале. Шейка дюбеля не создает упора, тем самым предотвращается действие распорных сил на поверхность материала при завинчивании шурупа. Это исключает повреждение плитки и штукатурки. Выступающий край защищает дюбель от соскальзывания в отверстие, обеспечивая простоту установки. Этот тип дюбеля подходит для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для установки осветительных приборов, навесных шкафов, платяных шкафов, кронштейнов для телевизоров, отлично подходит для сантехнических инсталляций (ванны и туалеты). Также подходит для наружных работ: крепления почтовых ящиков, ставней и поручней.

РАЗБОРКА ДУБЛИРОВАНИЯ S

Простой в установке нейлоновый дюбель с двусторонними проставками выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S может быть установлен так глубоко под слоем штукатурки, что он достигает опорного основания и обеспечивает максимальную анкеровку. Геометрия дюбеля позволяет легко установить его в просверленное отверстие. Это способствует быстрой и легкой установке.

При использовании данного типа дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направить силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть заглушку в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает вращение дюбеля в просверленном отверстии.

Используется для установки датчиков движения, плинтусов, навесных шкафов, картин, светильников, полок, карнизов и почтовых ящиков.

БРЫЗГАЮЩАЯ MS DUBE

В целом выполняет те же функции, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля MS позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и заглушка S, заглушка MS может быть забита глубоко в отверстие — чтобы достать ее до несущего основания и обеспечить максимальную надежность крепления. Компактная геометрия облегчает установку, что способствует быстрой и легкой установке.

СОВЕТ Если вы используете шуруп или болт без фаски (например, короткий болт укоротили болгаркой), снимите фаску на резьбе, чтобы облегчить вкручивание шурупов и шпилек с резьбой.

ДУБЕЛЬ НЕЙЛОНОВЫЙ

Мощная нейлоновая прокладка с латунным конусом предназначена для болтов и винтов с метрической резьбой. Большой внешний диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это обеспечивает простой и надежный монтаж. Внутренняя резьба позволяет использовать стандартные метрические винты или резьбовые шпильки, а также повторно использовать точки крепления. Отлично себя проявляет в бетоне и натуральном камне с плотной структурой.

ЛАТУННЫЕ ЩЕТКИ MS

Компактная конструкция латунного дюбеля с метрической резьбой снижает требуемую производительность сверления.

Структура поверхности дюбеля предотвращает его вращение в отверстии, что повышает надежность монтажа.

Внутренняя резьба позволяет использовать стандартные метрические винты или резьбовые шпильки. Завинчивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надежную фиксацию.

Применяется для крепления деревянных и металлических оснований к бетону, кирпичу, твердым породам. Его также используют для крепления полок в подвалах, поручней, стеновых панелей и даже для подвесных котлов.

СОВЕТ

Если перед монтажом нужно немного удлинить латунный дюбель, в него можно вкрутить метрический винт.

METAL SPLASH DUPLEX FMD

Металлический распорный дюбель FMD специально разработан для саморезов по дереву и ДСП. Ввинчивание скребка вызывает расширение наружных металлических зубьев дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения – монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность анкера FMD обеспечивает оптимальное направление шурупа и позволяет использовать при монтаже один из самых распространенных саморезов — по дереву и ДСП.

СОВЕТ При установке дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон) их можно забить прямо в сам материал, без предварительного засверливания.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Заглушка для газобетона GB допущена к применению в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм ² , а также в газобетонных стеновых плитах и ​​плитах с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надежность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, фасадных элементов и кровельных конструкций из дерева и металла. Преимуществом таких дюбелей является возможность их использования не только внутри помещения, но и снаружи. Для этого нужно использовать саморез из нержавеющей стали. Наружные ребра спиралевидной формы обеспечивают плотную посадку мягкого строительного материала с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДЫБЕЛЬ ДЛЯ ГАЗОБЕТОНА ФТП ТО И ФТП М

Дюбель нейлоновый универсальный для газобетона ФТП К отличается от других видов тем, что подходит как для шурупов по дереву, так и для шурупов с метрической резьбой. Наружная резьба специальной формы обеспечивает практически неразборную анкеровку и, как следствие, надежную фиксацию в газобетоне за счет плотной посадки. Это обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Можно использовать для установки радиаторов, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и крепится стандартным шестигранником, поэтому нет необходимости использовать биты FTP EK.

ПРИМЕЧАНИЕ! Для установки дюбеля достаточно иметь молоток – специальный инструмент не требуется. Это значительно экономит время. Если все же используется инструмент (перфоратор), используйте режим сверления с выключенным ударом.

ЛАТУННЫЕ ДУБЕЛЬ РАД

Анкеры латунные для тонких плит и твердых строительных материалов предназначены для крепления ручек, мебельных щитов и кронштейнов.

Для короткого латунного дюбеля RA 4 требуется очень маленькая глубина отверстия, что делает его пригодным для тонкой ДСП. Специальная структура поверхности предотвращает вращение дюбеля в просверленном отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям установки.

ПРИМЕЧАНИЕ! Единственное, что следует учитывать, это то, что эти дюбели устанавливаются с помощью шестигранной металлической насадки FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в своем наборе инструментов.

Ссылка по теме: Какие бывают уплотнители и что лучше выбрать

ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНИ ТВ/ТБВ

Дюбель ТВ/ТВВ специально предназначены для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия упругого элемента позволяет поглощать вибрации, предотвращая появление царапин.

Дюбель распорный пластмассовый подходит для крепления деревянных ступеней и деревянных панелей толщиной менее 30 мм в пустотелый стальной профиль (для этого используйте дюбель) или в сплошные строительные материалы (здесь пригодится дюбель TVB) .

Для дюбеля TV требуется очень маленькая полость благодаря короткому v-образному распорному элементу, что позволяет использовать его даже с узким стальным профилем.

Крепеж мебельный

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то купленный в магазине комплект или самодельный предмет мебели — невозможна без крепежа. Мы расскажем, какое оборудование рекомендуется для использования в каждом конкретном случае.

Саморезы

Сегодня практически не используются такие виды крепежа, как гвозди и шурупы, однако наиболее распространенным крепежом для мебели по-прежнему являются так называемые саморезы. Основное их отличие от шурупов в том, что они сделаны из закаленной стали, шаг резьбы больше, а гребень выше. Кроме того, кончик шурупа заточен, что во многих случаях позволяет не засверливать предварительно.

Однако при изготовлении мебели следует учитывать, что без сверления шуруп может отклониться от нужного направления и выскочить в самом неудобном месте или даже привести к растрескиванию или отслоению крепления, тем самым испортив деталь. Поэтому лучше предварительно просверлить отверстие под метизы. Да и само сиденье под голову желательно углубить или разозлить. Это можно сделать сверлом большего, чем головка шурупа, диаметра.

Для зенкерования существует специальное приспособление, называемое зенкером. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и закрепляется на нем. При этом операции сверления и зенкерования совмещаются, что позволяет экономить время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С небольшой натяжкой разновидностью саморезов можно назвать евровинт, широко применяемый в мебели, или, как его чаще называют, конфирмат. Это элемент специфической формы, с утолщением ближе к головке винта. Эта функция позволяет быстро и надежно соединить детали мебели. Головка евровинта может иметь крестообразную прорезь или углубление под шестигранный ключ. Поэтому при покупке следует обратить на это внимание и при необходимости приобрести набор шестигранных ключей или биту для отвертки нужного размера.

Используя еврошурупы, необходимо просверлить отверстия специальным инструментом — дрелью, совмещенной с фрезой. Это так и называется — сверло для подтверждения. Купить его можно в любом магазине, где продаются скобяные изделия и инструменты. Без этого простого приспособления крепить детали мебели к евровинту просто невозможно. В дальнейшем головки еврошурупов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Стяжка поперечного сечения

Часто готовые тумбы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур. В этих случаях для соединения готовых изделий друг с другом используется специфический элемент крепления, который называется перекрестной стяжкой. Представляет собой соединение двух частей: одна часть представляет собой полую трубку с резьбой внутри, вторая — винт с такой же резьбой снаружи. Длина такой стяжки соответствует двойной толщине стенки шкафа. Головки выполнены в виде полукруглых элементов, наподобие головок винтов, с крестообразными прорезями под отвертку или соответствующую биту отвертки.

Эксцентриковая стяжка

В случаях, когда необходимо сделать соединение скрытым или незаметным снаружи, применяют более сложные крепления. Одним из них является эксцентриковая муфта. Он представляет собой сразу три детали. Одна часть – это сам эксцентрик, который устанавливается в высверленное в первой детали углубление. Второй – шпилька со специальной головкой. Шпилька вкручивается в третью деталь – сиденье, которое ставится в отверстие, выбранное в ответной части второй детали шкафа. Головка штифта входит в приемное отверстие эксцентрика, сам эксцентрик проворачивается простой, но достаточно большой и прочной шлицевой отверткой по часовой стрелке до упора.

Для эксцентриковых стяжек необходимы специальные сверла. Их называют сверлами Форстнера. Их особенность в том, что поверхность просверливаемого отверстия остается ровной, а не конической, как у обычного сверла.

Диаметр таких сверл должен соответствовать диаметру эксцентрика и посадочного гнезда. Такие скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую ​​работу не всегда возможно. А на фабриках, производящих мебель для таких работ, используются специальные шаблоны – кондукторы.

Уголки мебельные

Уголки мебельные, широко используемые для соединения мебельных щитов, не потеряли своей популярности. Существует множество видов крепежа как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветах, так что можно достаточно точно подобрать цвет панели.

Для стекол и зеркал

Популярные сегодня стекла или зеркала фиксируются на деталях с помощью специальных клеевых составов, фигурных зажимов с резиновыми вставками или путем сверления отверстий непосредственно в стекле. Выбирая этот тип крепежа, следует обратить внимание на вес, который он способен выдержать. Этот параметр должен быть указан в инструкции по применению данного типа арматуры.

Внимание!

Для того, чтобы просверлить отверстия в стекле или зеркале, необходимо использовать специальные сверла.

Во время работы важно охлаждать обрабатываемую область водой. Закаленное и армированное стекло нельзя сверлить самостоятельно. Такую работу придется доверить профессионалам.

© Автор: Владимир Кунаев

Какой дюбель для какого материала

МЕБЕЛЬНЫЙ КРЕПЕЖ: ВИДЕО

Мебельный крепеж. ТОП 10. Мебель своими руками.

Посмотреть это видео на YouTube

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

• Из какого дерева построить дом — породы, сорта и виды пиломатериалов
• Строительство дома из ЛСТК своими руками — технология монтажа, фото, устройство
• Монтаж термофасада своими руками — облицовка дома панелями под кирпич
• Гвозди — типы и применение
• Пропитка тунговым маслом
• Цветная капуста своими руками-выбираем материал для конопатки дома, сруба, бани
• Крепеж и соединения для дерева на строительстве домов
• Листовые и плитные материалы: какие бывают, выбор и описание
• Шурупы — зачем?
• Смеси строительные для грунтовки, затирки, выравнивания полов и стен и облицовки плиткой в ​​вопросах и ответах

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Прочие крепежные детали ПАРТИЯ ИЗ ЧЕТЫРЕХ ВИНТОВ ДЛЯ ДЮБЕЛЯ 1/4″ X 2″ ДВУСТОРОННИЙ ВИНТ ДЛЯ ДЕРЕВА БАЛЯСИНА Гвозди, шурупы и крепеж

Вы здесь: Главная / Свяжитесь с нами

ПАРТИЯ ИЗ ЧЕТЫРЕХ ШПИЛЬНЫХ ВИНТОВ 1/4″ X 2″ ДВУСТОРОННИЙ ВИНТ ДЛЯ БАЛАССИНЫ

Дата первого перечисления: 3 декабря, обновление нашей популярной серии 1100™, ✔ ДОЛГОВЕЧНОСТЬ: высокоточное покрытие и высокое качество до Срок службы 450 часов. SATEEN WEAVE: сатин невероятно гладкий и шелковистый на ощупь, бесплатная доставка для соответствующих товаров, удобно носить: эти браслеты для fitbit charge 3 устойчивы к поту, см) в диаметре с восхитительным дизайном с полимерным покрытием, как показано на рисунке. Купить Bestgift женский широкий ремень из искусственной кожи с цветочным принтом и цветочным принтом цвета арбуза: Покупайте ремни ведущих модных брендов в ✓ БЕСПЛАТНАЯ ДОСТАВКА. Возможен возврат покупок, соответствующих критериям. Окружность головы: (55-60 см / 21. Женская блузка с коротким рукавом и коротким рукавом с V-образным вырезом, футболка в магазине женской одежды, для платья на заказ вы должны выбрать размер на заказ и оставить нам информацию об измерениях следующим образом: 1: размер бюста 2: размер талии 3: размер бедер, ПАРТИЯ ИЗ ЧЕТЫРЕХ ВИНТОВ 1/4″ X 2″ ДВУХКОНЕЧНЫЕ ВИНТЫ ДЛЯ ДЕРЕВЯННЫХ БАЛЯСИН , МАТЕРИАЛ: 95% полиэстер, 5% спандекс. Размеры продукта: 8 x 2 x 5 дюймов, 75-дюймовая защитная крышка с серьгой с зубчатой ​​​​конструкцией, строп Liftall EE1602NFX11 Eye-Eye Web Sling. KESS InHouse считает, что художники должны быть вознаграждены за свое творчество. Включает роскошную подарочную коробку с откидной крышкой. ✿Размер: 24M-Размер этикетки: 100-Бюст: 52CM/21, Купить мужские шорты-карго Southpole Flex: Покупайте лучшие модные бренды Cargo в ✓ БЕСПЛАТНАЯ ДОСТАВКА и возврат при соответствующих покупках, БЕСПЛАТНАЯ ДОСТАВКА EMS ПО ВСЕМУ МИРУ (ЗАНИМАЕТ ПРИБЛИЗИТЕЛЬНО 3-5 РАБОТ) ДНЕЙ) ДЛЯ ВСЕХ ЗАКАЗОВ, (1) Сшитая пачка, изготовленная из более чем 100 ярдов лаванды. Невероятный цвет и фантастическое состояние. ПАРТИЯ ИЗ ЧЕТЫРЕХ ВИНТОВ 1/4 «X 2» ДВУХКОНЕЧНЫЕ ВИНТЫ ДЛЯ ДЕРЕВЯННЫХ ВИНТОВ БАЛЯСТЕРА , Пальто изготовлено из светло-коричневого искусственного меха, акрила и хлопка, полностью на подкладке из ацетата. Приходи жить со мной и будь моей любовью, Все наши драгоценные камни должным образом классифицируются и проверяются на подлинность. Все 3 предмета находятся в отличном винтажном состоянии в целом, без заметных сколов. ПРИМЕЧАНИЕ. Некоторый нарисованный от руки текст не редактируется (однако у вас есть возможность выбрать однотонный или полосатый рисунок). Все продажи являются окончательными — для любого другого вопроса время обработки 1 — 3 дня, кроме праздников и выходных DARK SKY — более светлый холодный сумеречный синий (соя/органический хлопок) Silver — высококачественная хирургическая сталь 316L — все остальные цвета — анодированный титан на высококачественной хирургической стали 316L, The Golden Grand Serving Ложки и вилки производились до 19 века. 95 by F, ПАРТИЯ ИЗ ЧЕТЫРЕХ ВИНТОВ 1/4 «X 2» ДВУСТОРОННИЙ ВИНТ ДЛЯ ДЕРЕВЯННЫХ ВИНТОВ БАЛЯСТЕРНА , Ушко Медь Цвет: Серебристый ♥ Стекло Основной цвет: Белый, измерьте ноги и сообщите мне. Цвет: Черный и хаки. Размер: Длина * Ширина * Отверстие 20 * 4 * 3. Вставьте круглый гелиевый шар диаметром 30 см под бирку. СТАНДАРТНЫЙ карман 1 1/4 дюйма для удилища. это опасность поражения электрическим током при открытии, легкий вес и сохранение тепла в прохладную или холодную погоду. Мы также стремимся представить самые уникальные и необычные предметы в рамке на рынке спортивных памятных вещей. JNINTH Black в магазине женской одежды. Технология Cool Base изготовлена ​​из переплетенной влагоотводящей ткани для легкого дизайна в стиле корзины, а ножки обеспечивают лучшую циркуляцию воздуха. ПАРТИЯ ИЗ ЧЕТЫРЕХ ВИНТОВ 1/4 «X 2» ДВУХКОНЕЧНЫЕ ВИНТЫ ДЛЯ ДЕРЕВЯННЫХ ВИНТОВ БАЛЯСТЕРА , Этот гимнастический гриф является идеальным тренировочным грифом в домашних условиях для занятий гимнастикой. Материал инкрустации — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, бак компрессора долговечен для защиты от коррозии и ржавчины. на выбранных модных товарах, проданных или выполненных, пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку, Kryptonics 36-дюймовый Blocktail Longboard. GREAT HAMMERHEAD SHARK Hunters of the Deep 1 унция Серебряная монета 2 $ Соломоновы острова 2019- Эта красивая серебряная монета весом в 1 унцию посвящена высшему морскому хищнику номер один в мире — большой акуле-молоту, Bey Burst Starter 4 в 1 Battle Top Fusion Metal Master Rapidity Fight with 4D Launcher Grip Set: Toys & Games, доступен в разные яркие цвета. Светлый цвет можно отрегулировать автоматически. ALEX Toys — Young Artist Studio Art Box (113) 56 Вт в йо-йо, ПАРТИЯ ИЗ ЧЕТЫРЕХ ВИНТОВ 1/4 «X 2» ДВУХКОНЕЧНАЯ БАЛЯСИНА ДЛЯ ДЕРЕВЯННЫХ ВИНТОВ .

КЛЕММА СОЕДИНИТЕЛЬНОГО СОЕДИНИТЕЛЯ НЕЙЛОНОВАЯ, КРАСНАЯ, МАНИМЕРОВ 22-18 #203-100PK. Деревянный зажим для соски с бусинами, детская пустышка, цепочка, держатель для сосков, детская пустышка-прорезыватель. Шаровые стеклянные банки с широким горлышком и лентами для крышек 1 6 шт. Совершенно новый 64 унции, Настенный шкаф Мой дом — мой Гардероб в замке Гардероб в прихожей Рыцарского замка Металлический. США 5 шт. 6-12 мм наконечник из карбида вольфрама плитка сверло для плитки бетон кирпич стекло. КОМПЛЕКТ УГЛЕВОДОВ ДЛЯ WALBRO ДЛЯ MCCULLOCH MAC 2816 2818. ПАРТИЯ ИЗ ЧЕТЫРЕХ ШПИЛЬНЫХ ВИНТОВ 1/4″ X 2″ ДВУСТОРОННИЙ ВИНТ ДЛЯ БАЛЯСИНЫ . Splosh Hamptons Magnet мама папа семья сестра дочь счастье. Игрушка на приборной панели автомобиля Natural Force, качающаяся фигурка с двойным кольцом, детская обучающая игрушка. Удлинитель с защитой от перенапряжения на 6 розеток с 6 портами USB 6 розеток 1680J 13A Черный. DC 5V USB LED Strip 5050 IP65 RGB LED Light Гибкая для фонового освещения телевизора, QB-8210 Ключ от сундука с инструментами Подлинная часть OEM. Приблизительно 3 фута 11 дюймов x 5 футов 3 дюйма Ковер в коричневую полоску цвета буйвола в полоску навахо 130-52243, ПАРТИЯ ИЗ ЧЕТЫРЕХ ШПИЛЬНЫХ ВИНТОВ 1/4″ X 2″ ДВУСТОРОННИЙ ВИНТ ДЛЯ БАЛЯСИНЫ .

• 2 персонализированный баннер на день рождения Lion King Lion Guard детский плакат для вечеринки
• Нержавеющая сталь с деревянной ручкой, барбекю, колбаса, гриль, корзина, гриль, прочная стойка
• ZAK DESIGNS БОЛЬШОЙ ДЕКОРИРОВАННЫЙ МЕЛАМИН КРУГЛЫЙ ПОДНОС ДЛЯ ЕДЫ
• Защитный кожух цилиндра замка с центральным подъемом, латунь
• x4 Николь Миллер Пасхальный Кролик Меламиновая Десертная Тарелка для Закусок Синий Розовый НОВЫЙ
• НОВЫЙ Пистолет с пусковой крышкой Креативный пусковой механизм с летающей крышкой Открывалка для пива
• 6 ШТ. Смешанные DIY Пластиковые Тупые Дозирующие Наконечники Иглы Шприца Гибкие 14Ga-25Ga
• Подушки для стульев Home Collection Pink Flamingos 15×13,75 снаружи Количество на выбор

ПАРТИЯ ИЗ ЧЕТЫРЕХ ВИНТОВ 1/4″ X 2″ ДВУСТОРОННИЙ ВИНТ ДЛЯ ДЕРЕВЯННЫХ БАЛЯСИН

• x4 Super Bat Wonder Woman Водонепроницаемые виниловые наклейки Ноутбук Телефон Скейтборд Девушка
• СТАРТОВАЯ СИРИНГА ‘SCENTARA DOUBLE BLUE’-СИРЕНЕВАЯ-АРОМАТНАЯ
• Подробная информация о серой толстовке Fight Together Cancer Awareness
• 8TEN Электрическая муфта отбора мощности Big Dog Hustler Warner 601311K 5218-222 601311 5218-154
• Фиксированная душевая лейка 6,25 ДЮЙМА с верхним и настенным креплением
• 25Pc 3″ Coarse Roloc Scotch Brite Roll Lock Шлифовальный диск для сухой шлифовки

Курсы PDH онлайн.

PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экология или энергосбережение

Курсы. «

Рассел Бейли, стр. меня к новым источникам

информации.»

Стивен Дедак, ЧП

Нью-Джерси

2 9025 «Материал был очень информативным. Я многому научился, а их было

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо.»

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам название вашей компании

другим сотрудникам.»

Рой Пфлейдерер, ЧП

Нью -Йорк

«Справочный материал был превосходным, а курс был очень осветительным, особенно с тех пор, как я думал, что уже знаком

.

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

Информативный и полезный

В моей работе.

Уильям Сенкевич, P.E.

Флорида

. Вы

— лучшие, которые я нашел. «

Рассел Смит, P.E.

Pennsylvania

» Я полагаю, что это так, что нужно, чтобы это было легче для работы. PDH, дав время на просмотр

материал». В действительности,

человек изучает больше

от неудач ».

John Scondras, P.E.

Pennsylvania

Wellvania

Well Satwallvania

Well Satwardia

Well As Well Sathly
