Швеллер стальной

Швеллеры стальные горячекатаные ГОСТ 8240-97. Сортамент

Область применения

Стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50
до 400 мм и шириной полок от 32 до 115 мм.

Классификация

По форме и размерам швеллеры изготовляют следующих серий:

• У – с уклоном внутренних граней полок;
• П – с параллельными гранями полок;
• Э – экономичные с параллельными гранями полок;
• Л – легкой серии с параллельными гранями полок;
• С – специальные.

Предельные отклонения по массе не должны превышать ± 4% для партии и ± 6% для отдельного швеллера.

Отклонение от массы – это разность между фактической массой в состоянии поставки и рассчитанной по данным
таблиц.

Швеллеры изготовляют длиной от 2 до 12 м:

• мерной длины;
• мерной длины с немерной в количестве не более 5% массы партии;
• кратной мерной длины;
• кратной мерной длины с немерной в количестве не более 5% массы партии;
• немерной длины;
• ограниченной длины в пределах немерной.

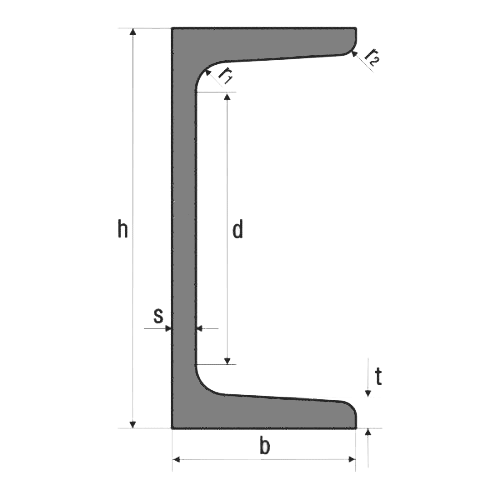

Номинальные размеры швеллера и масса 1 м

Номер швеллера		Размеры, мм				Масса 1 м, кг
		h	b	s	t
Серия У	5У	50	32	4,4	7,0	4,84
	6,5У	65	36	4,4	7,2	5,90
	8У	80	40	4,5	7,4	7,05
	10У	100	46	4,5	7,6	8,59
	12У	120	52	4,8	7,8	10,40
	14У	140	58	4,9	8,1	12,3
	16У	160	64	5,0	8,4	14,2
	16аУ	160	68	5,0	9,0	15,30
	18У	180	70	5,1	8,7	16,3
	18аУ	180	74	5,1	9,3	17,4
	20У	200	76	5,2	9,0	18,40
	22У	220	82	5,4	9,5	21,00
	24У	240	90	5,6	10,0	24,00
	27У	270	95	6,0	10,5	27,7
	30У	300	100	6,5	11,0	31,80
	33У	330	105	7,0	11,7	36,5
	36У	360	110	7,5	12,6	41,9
	40У	400	115	8,0	13,5	48,3
Серия П	5П	50	32	4,4	7,0	4,84
	6,5П	65	36	4,4	7,2	5,90
	8П	80	40	4,5	7,4	7,05
	10П	100	46	4,5	7,6	8,59
	12П	120	52	4,8	7,8	10,40
	14П	140	58	4,9	8,1	12,30
	16П	160	64	5,0	8,4	14,20
	16аП	160	68	5,0	9,0	15,30
	18П	180	70	5,1	8,7	16,30
	18аП	180	74	5,1	9,3	17,40
	20П	200	76	5,2	9,0	18,40
	22П	220	82	5,4	9,5	21,00
	24П	240	90	5,6	10,0	24,00
	27П	270	95	6,0	10,5	27,70
	30П	300	100	6,5	11,0	31,80
	33П	330	105	7,0	11,7	36,50
	36П	360	110	7,5	12,6	41,90
	40П	400	115	8,0	13,5	48,30
Экономичные швеллеры	5Э	50	32	4,2	7,0	4,79
	8Э	80	40	4,2	7,4	6,92
	10Э	100	46	4,2	7,6	8,47
	12Э	120	52	4,5	7,8	10,24
	14Э	140	58	4,6	8,1	12,15
	16Э	160	64	4,7	8,4	14,01
	18Э	180	70	4,8	8,7	16,01
	20Э	200	76	4,9	9,0	18,07
	22Э	220	82	5,1	9,5	20,69
	24Э	240	90	5,3	10,0	23,69
	27Э	270	95	5,8	10,5	27,37
	30Э	300	100	6,3	11,0	31,35
	33Э	330	105	6,9	11,7	36,14
	36Э	360	110	7,4	12,6	41,53
	40Э	400	115	7,9	13,5	47,97
Швеллеры лёгкой серии с параллельными гранями полок	12Л	120	30	3,0	4,8	5,02
	14Л	140	32	3,2	5,6	5,94
	16Л	160	35	3,4	5,3	7,10
	18Л	180	40	3,6	5,6	8,49
	20Л	200	45	3,8	6,0	10,12
	22Л	220	50	4,0	6,4	11,86
	24Л	240	55	4,2	6,8	13,66
	27Л	270	60	4,5	7,3	16,30
	30Л	300	65	4,8	7,8	19,07
Швеллеры специальные	8С	80	45	5,5	9,0	9,26
	14С	140	58	6,0	9,5	14,53
	14Са	140	60	8,0	9,5	16,72
	16С	160	63	6,5	10,0	17,53
	16Са	160	65	8,5	10,0	19,74
	18С	180	68	7,0	10,5	20,20
	18Са	180	70	9,0	10,5	23,00
	18Сб	180	100	8,0	10,5	26,72
	20С	200	73	7,0	11,0	22,63
	20Са	200	75	9,0	11,0	25,77
	20Сб	200	100	8,0	11,0	28,71
	24С	240	85	9,5	14,0	34,90
	26С	260	65	10,0	16,0	34,61
	26Са	260	90	10,0	15,0	39,72
	30С	300	85	7,5	13,5	34,44
	30Са	300	87	9,5	13,5	39,15
	30Сб	300	89	11,5	13,5	43,86

Швеллеры экономичные горячекатаные тонкостенные облегченные высокой жесткости с параллельными полками ТУ У
27.

1-31632138-1381:2010 производства ДМЗП. Технические условия, сортамент

Область применения

Настоящие технические условия распространяются на горячекатаные экономичные тонкостенные облегченные швеллеры
высокой жесткости с параллельными гранями полок производства Днепропетровского Металлургического завода им. Петровского, предназначенные для металлических конструкций.

Нормативные ссылки

• ГОСТ 8240-89 (ДСТУ 3436-96)Швеллеры стальные горячекатаные. Сортамент;
• ГОСТ 26877-91 (ДСТУ 6026:2008) Металлопродукция. Методы измерения отклонений формы;
• ГОСТ 7566-94 (ДСТУ 3058-95) Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение;
• ГОСТ 380-2005 (ДСТУ 2651:2005) Сталь углеродистая обыкновенного качества. Марки;
• ГОСТ 535-2005 (ДСТУ 4484:2005) Прокат сортовой и фасонный из стали углеродистой обыкновенного качества.
  Общие технические условия;
• ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия;
• ГОСТ 5521-86 Прокат стальной для судостроения. Технические условия;
• ГОСТ 6713-91 Прокат низколегированный конструкционный для мостостроения. Технические условия;
• ГОСТ 1497-84 Металлы. Методы испытаний на растяжение.

Классификация

По точности прокатки швеллеры изготовляют:

• А – высокой точности;
• В – обычной точности.

Швеллеры изготовляют из стали марок по ГОСТ 380-2005, ГОСТ 5521, ГОСТ 6713 и ГОСТ 19281. По согласованию с
потребителем допускается изтотовлять швеллеры из других марок стали по соответствующей нормативной документации.

Швеллеры из стали марок Ст3пс, Ст3сп и Ст3Гпс изготавливают с гарантией свариваемости.

Указания об обеспечении свариваемости отражаются в Сертификате качества индексом «св».

Номинальные размеры швеллера и масса 1 м

Номер профиля	Размеры, мм				Масса 1 м, кг
	h	b	s	t
8П	80	40	4,2	7,4	7,034
10П	100	46	4,3	7,6	8,580
12П	120	52	4,3	7,9	10,216
14П	140	58	4,4	8,2	12,066
16П	160	64	4,4	8,5	13,825
18П	180	70	4,5	9,2	16,164
20П	200	76	4,6	9,6	18,414
22П	220	82	4,6	10	20,527
24П	240	90	4,8	10,6	23,698
27П	270	95	5,9	10,6	27,100
30П	300	100	6,3	11,4	32,090

Нормируемые показатели швеллеров по категориям из стали марок Ст3пс, Ст3сп и Ст3Гпс приведены в таблице:

Категория	Химический состав	Временное сопротивление	Предел текучести	Относительное удлинение	Изгиб в холодном состоянии	Ударная вязкость
						КСU				КСV
						При температуре, °С			После механическогост	При температуре, °С
						+20	-20	–40		+20
1	+	–	–	–	–	–	–	–	–	–
2	+	+	+	+	+	–	–	–	–	–
3	+	+	+	+	+	+	–	–	–	–
4	+	+	+	+	+	–	+	–	–	–
5	+	+	+	+	+	–	+	–	+	–
6	+	+	+	+	+	–	–	+	+	–
7	+	+	+	+	+	–	–	–	–	+

Знак «+» означает, что показатель нормируется, знак «–» означает, что показатель не нормируется.

Швеллеры стальные гнутые равнополочные ГОСТ 8278-83. Сортамент

Область применения

Настоящий стандарт распространяется на стальные гнутые равнополочные швеллеры, изготовляемые на профилегибочных
станах из холоднокатаной и горячекатаной, рулонной стали обыкновенного качества, углеродистой качественной
конструкционной и низколегированной. Показатели технического уровня, установленные настоящим стандартом,
предусмотрены для высшей и первой категории качества.

Классификация

По точности профилирования швеллеры изготовляют:

• высокой точности – А;
• повышенной точности – Б;
• обычной точности – В.

Требования высокой и повышенной точности профилирования соответствуют высшей категории качества.

Номинальные размеры и масса. Швеллеры из углеродистой кипящей и полуспокойной стали

h	b	s	Масса 1 м, кг	h	b	s	Масса 1 м, кг
25	26	2	1,09	50	50	3	3,28
25	30	2	1,22	50	50	4	4,24
28	27	2,5	1,42	60	26	2,5	2,01
30	25	3	1,61	60	30	2,5	2,19
30	30	2	1,3	60	30	3	2,55
32	25	3	1,66	60	32	2,5	2,26
32	32	2	1,39	60	32	3	2,67
38	95	2,5	4,3	60	32	4	3,43
40	20	2	1,14	60	40	2	2,08
40	20	3	1,61	60	40	3	3,04
40	30	2	1,45	60	50	3	3,5
40	30	2,5	1,79	60	60	3	3,99
40	40	2	1,77	60	60	4	5,18
40	40	2,5	2,18	60	80	3	4,91
40	40	3	2,55	60	90	5	8,71
42	42	4	3,49	63	21	2,2	1,68
43	45	2	1,97	65	75	4	6,28
45	25	3	1,96	68	27	1	0,93
45	31	2	1,56	70	30	2	1,92
48	70	5	6,67	70	40	3	3,26
50	30	2	1,61	70	50	3	3,73
50	30	2,5	1,99	70	50	4	4,87
50	32	2,5	2,07	70	60	4	5,5
50	40	2	1,92	78	46	6	6,96
50	40	2,5	2,38	80	25	4	3,61
50	40	3	2,81	80	32	4	4,05
50	40	4	3,62	80	35	4	4,24
50	47	6	5,73	80	40	2,5	2,97
50	50	2,5	2,77	80	40	3	3,51
80	50	4	5,18	110	50	5	7,53
80	60	3	4,46	110	100	4	9,27
80	60	4	5,81	120	25	4	4,87
80	60	6	8,37	120	50	3	4,91
80	80	3	5,4	120	50	4	6,44
80	80	4	7,07	120	50	6	9,31
80	85	4	7,38	120	60	4	7,07
80	100	6	12,14	120	60	5	8,71
90	50	3,5	4,87	120	60	6	10,25
90	54	5	7,06	120	70	5	9,49
90	100	2,5	5,5	120	80	4	8,32
100	40	2,5	3,36	120	80	5	10,28
100	40	3	3,97	140	40	2,5	4,15
100	50	3	4,47	140	40	3	4,91
100	50	4	5,81	140	60	3	5,85
100	50	5	7,14	140	60	5	9,49
100	50	6	8,37	140	60	6	11,2
100	60	3	4,93	140	70	5	10,28
100	60	4	6,44	140	80	4	8,95
100	80	3	5,87	140	80	5	11,06
100	80	4	7,7	145	65	3	6,2
100	80	5	9,49	148	25	4	5,75
100	100	3	6,79	160	40	2	3,66
100	100	6	13,08	160	40	3	5,38
100	160	4	12,72	160	40	5	8,71
104	20	2	1,14	160	50	2,5	4,92
106	50	4	6	160	50	4	7,7
108	70	6	10,63	160	50	5	9,49
110	26	2,5	3,01	160	50	6	11,2
110	50	4	6,13	160	60	2,5	5,31
160	60	3	6,32	185	100	3	8,79
160	60	4	8,32	200	50	3	6,79
160	60	5	10,28	200	50	4	8,95
160	60	6	12,14	200	80	4	10,83
160	70	4	8,95	200	80	5	13,42
160	80	2,5	6,11	200	80	6	15,91
160	80	3	7,26	200	100	3	9,15
160	80	4	9,58	200	100	6	17,79
160	80	5	11,85	200	180	6	25,33
160	80	6	14,02	205	38	2,5	5,34
160	100	3	8,28	206	75	6	15,72
160	100	6	15,91	210	57	4	9,71
160	120	5	14,99	250	35	3	7,26
160	20	6	17,79	250	60	3	8,44
160	160	6	21,56	250	60	4	11,15
170	60	4	8,64	250	60	5	13,81
170	70	5	11,45	250	60	6	16,38
170	70	6	13,55	250	125	6	22,5
180	40	3	5,85	270	100	7	24,42
180	40	4	7,7	280	60	3,9	11,8
180	50	4	8,32	280	140	5	21,27
180	70	6	14,02	300	80	6	20,62
180	80	4	10,21	300	100	8	29,53
180	80	5	12,68	310	100	6	22,97
180	80	6	14,96	380	65	6	22,97
180	100	5	14,2	400	95	8	35,18
180	100	6	16,84	410	65	6	24,38
180	130	8	25,76	410	65	6	24,38
25	26	2	1,07	65	75	4	6,18
25	30	2	1,19	70	40	3	3,22
30	25	3	1,57	70	60	4	5,39
30	30	2	1,27	70	65	4	5,7
38	95	2,5	4,25	78	46	6	6,75
40	20	2	1,11	80	32	4	3,95
40	30	2	1,43	80	35	4	4,14
40	30	2,5	1,74	80	40	2,5	2,92
40	40	2	1,74	80	40	3	3,45
40	40	2,5	2,13	80	50	4	5,08
40	40	3	2,51	80	60	3	4,4
48	70	5	6,5	80	60	4	5,7
50	30	2	1,58	80	60	6	8,17
50	30	2,5	1,94	80	80	3	5,34
50	40	2	1,9	80	80	4	6,96
50	40	2,5	2,33	80	85	4	7,28
50	40	3	2,75	90	54	5	6,89
50	50	2,5	2,72	90	115	5	11,68
50	50	3	3,22	100	40	2,5	3,31
50	50	4	4,13	100	40	3	3,93
50	60	4	4,76	100	50	3	4,4
60	30	2,5	2,13	100	50	4	5,7
60	30	3	2,51	100	50	5	6,97
60	32	2,5	2,21	100	50	7	9,21
60	32	3	2,61	100	60	3	4,87
60	40	2	2,05	100	60	4	6,33
60	40	3	2,98	100	80	3	5,81
60	50	3	3,45	100	80	4	7,69
60	60	3	3,93	100	80	5	9,32
60	60	4	5,08	100	120	8	19,06
60	90	5	8,54	100	160	4	12,61
65	40	4	3,98	110	26	2,5	2,96
110	50	4	6,02	160	160	6	21,36
110	50	5	7,36	170	70	5	11,29
120	25	4	4,76	170	70	6	13,35
120	50	3	4,87	180	50	4	8,22
120	60	4	6,96	180	70	5	11,68
120	60	5	8,54	180	70	6	13,82
120	60	6	10,05	180	70	7	15,8
120	75	4	7,9	180	80	4	10,1
120	80	4	8,22	180	80	5	12,46
120	80	5	10,11	180	80	6	14,76
120	90	7	14,75	180	80	8	19,05
120	105	8	18,43	180	100	5	14,03
130	135	8	22,82	180	100	6	16,64
140	40	2,5	4,1	180	130	8	25,33
110	60	4	7,59	200	60	4	9,47
140	60	5	9,32	200	80	4	10,75
140	60	6	10,99	200	80	5	13,25
140	70	5	10,11	200	80	6	15,7
140	80	4	8,84	200	100	5	14,82
140	80	5	10,89	200	100	6	17,59
145	65	3	6,16	200	160	8	30,36
145	75	5	10,7	205	38	2,5	5,29
160	40	3	5,34	206	75	6	15,52
160	40	5	9,32	210	57	4	9,6
160	50	4	7,6	250	25	3	5,75
160	50	5	9,32	250	60	4	11,04
160	60	3	6,28	250	60	5	13,64
160	60	4	8,22	250	60	6	16,17
160	60	5	10,18	250	90	8	24,71
160	60	6	11,93	250	125	6	22,3
160	75	8	17,17	270	100	7	24,04
160	80	2,5	6,06	280	60	3,9	11,89
160	80	4	9,47	280	60	6	17,58
160	80	5	11,68	300	80	6	20,41
160	120	6	17,59	310	100	6	22,77

Швеллеры изготовляют длиной от 3 до 11,8 м:

• мерной длины;
• мерной длины с немерными отрезками в количестве не более 7 % массы партии;
• кратной мерной длины;
• кратной мерной длины с немерными отрезками в количестве не более 7 % массы партии;
• немерной длины.

По требованию потребителя, швеллеры изготовляют длиной 12 м.

Швеллеры
скачать

Таблица расчета веса стального швеллера – Первая Металлобаза

Вы находитесь в разделе Справочной информации.

Если вам нужно узнать цену и рассчитать точный вес предполагаемого заказа, перейдите по ссылке в соответствующий раздел: Швеллер.

Швеллер отличается высокой прочностью, а также устойчивостью к вертикальным нагрузкам, изгибам и скручиванию. Такой металлопрокат незаменим при выполнении строительных работ. Он способен выдержать высокие нагрузки, не нагружая при этом несущие конструкции.

Сортамент стального швеллера позволяет подобрать изделие для любых нужд. Швеллер производится методом высокотемпературного проката. В качестве сырья применяются литые или кованые заготовки из стали. Наиболее распространенным материалом является качественная конструкционная сталь. Стальные швеллеры подразделяются на несколько категорий:

• равнополочные;
• неравнополочные;
• специальные.

В строительстве такой металлопрокат используется для возведения металлоконструкций, перекрытий зданий, а также для укрепления и ремонта готовых строительных конструкций. Благодаря своим эксплуатационным характеристикам швеллер широко востребован для установки перегородок и реконструкции сооружений. Помимо строительства, продукт применяется в машиностроении, вагоностроение и станкостроение. Также швеллер используется для строительства мостов и других сооружений, эксплуатирующихся под постоянными нагрузками, на протяжение долгого времени.

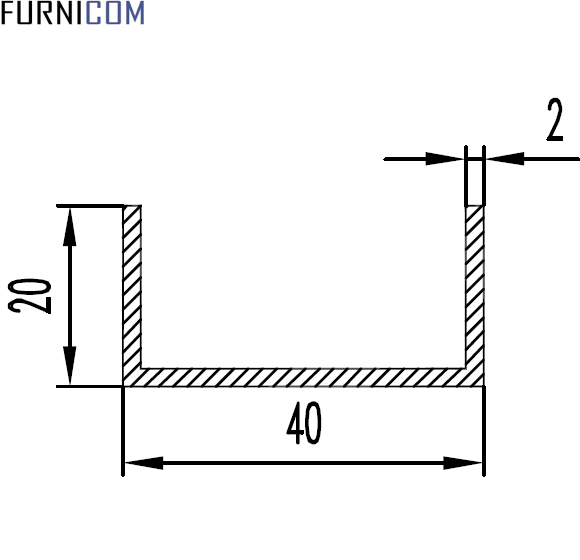

Изделие представляет собой брус П-образной формы. Размеры и прочие характеристики швеллера указаны в ГОСТах. Точное соблюдение требований позволяет повысить качество продукции и упрощает расчеты. Помимо проката точной формы, выпускается швеллер с небольшим наклоном внутренних граней. Степень наклона не должна превышать 10%.

Таблица основных характеристик швеллера
чертеж	Высота швеллера, см	Масса, кг	Норматив
	от 5 – 40	от 4,84 до 48,28	ГОСТ 8240-97

Швеллер с параллельными полками маркируется символом «П». Если грани расположены под углом, то такой прокат маркируется буквой «В». Также используются следующие маркировки:

• Л – легкий;
• С – специальный;
• Е – экономический.

Порядковый номер в обозначении говорит о высоте швеллера. Примером маркировки является «20П», что означает швеллер с параллельными полками высотой 20 см. Такой металлопрокат применяется для монтажа высоконагруженных конструкций.

При выборе металлопроката, необходимо учесть класс точности:

• В – стандартная точность;
• Б – повышенная точность;
• А – высокая точность.

Размеры швеллера

Размеры стального швеллера указываются в государственных стандартах. Таблица размеров швеллера позволяет без труда подобрать подходящий прокат и выполнить необходимые расчеты. Согласно установленным стандартам длина продукта не должна превышать 12 метров. Однако возможно изготовление более длинных швеллеров на заказ.

Высота швеллера колеблется в диапазоне 5 – 40 см. Минимальная ширина полок составляет 32 мм, а максимальная – 115 мм. Толщина стенки изделия составляет 4 – 15 мм.

Вес швеллера

Вес погонного метра швеллера подробно описан в соответствующих ГОСТах. Независимо от способа производства и типа используемого сырья, при расчетах можно использовать вес из таблицы.

Использование этих данных позволяет рассчитать нагрузки на конструкцию и общую стоимость металлопроката. Вес погонного метра швеллера с параллельными полками и не параллельными совпадает.

Теоретический вес стального швеллера с параллельными гранями полок
Номер швеллера, серия П	Размеры, мм						Вес 1 метра, кг	Кол-во метров в тонне
	h	b	S	t	R не более	r
5П	50	32	4,4	7	6	3,5	4,84	206,6
6,5П	65	36	4,4	7,2	6	3,5	5,897	169,6
8П	80	40	4,5	7,4	6,5	3,5	7,051	141,8
10П	100	46	4,5	7,6	7	4	8,595	116,3
12П	120	52	4,8	7,8	7,5	4,5	10,42	95,94
14П	140	58	4,9	8,1	8	4,5	12,29	81,4
16П	160	64	5	8,4	8,5	5	14,22	70,32
16аП	160	68	5	9	8,5	5	15,34	65,18
18П	180	70	5,1	8,7	9	5	16,26	61,5
18аП	180	74	5,1	9,3	9	5	17,46	57,29
20П	200	76	5,2	9	9,5	5,5	18,37	54,44
22П	220	82	5,4	9,5	10	6	20,97	47,7
24П	240	90	5,6	10	10,5	6	24,05	41,58
27П	270	95	6	10,5	11	6,5	27,65	36,16
30П	300	100	6,5	11	12	7	31,78	31,47
33П	300	105	7	11,7	13	7,5	34,87	28,68
36П	360	110	7,5	12,6	14	8,5	41,89	23,87
40П	400	115	8	13,5	15	9	48,28	20,71

Теоретический вес стального швеллера с уклоном внутренних полок
Номер швеллера, серия У	Размеры, мм						Вес 1 метра, кг	Кол-во метров в тонне
	h	b	S	t	R не более	r
5У	50	32	4,4	7	6	2,5	4,842	206,5
6,5У	65	36	4,4	7,2	6	2,5	5,899	169,5
8У	80	40	4,5	7,4	6,5	2,5	7,049	141,9
10У	100	46	4,5	7,6	7	3	8,594	116,4
12У	120	52	4,8	7,8	7,5	3	10,43	95,87
14У	140	58	4,9	8,1	8	3	12,29	81,38
16У	160	64	5	8,4	8,5	3,5	14,23	70,3
15аУ	160	68	5	9	8,5	3,5	15,35	65,16
18У	180	70	5,1	8,7	9	3,5	16,26	61,5
18аУ	180	74	5,1	9,3	9	3,5	17,45	57,29
20У	200	76	5,2	9	9,5	4	18,37	54,43
22У	220	82	5,4	9,5	10	4	20,98	47,66
24У	240	90	5,6	10	10,5	4	24,06	41,56
27У	270	95	6	10,5	11	4,5	27,66	36,15
30У	300	100	6,5	11	12	5	31,78	31,47
33У	330	105	7	11,7	13	5	36,53	27,37
36У	360	110	7,5	12,6	14	6	41,91	23,86
40У	400	115	8	13,5	15	6	48,32	20,7

Швеллер стальной: ГОСТ

Производство различных марок швеллера регламентируется государственными стандартами. В документации указаны размеры изделий, форма, а также допустимые отклонения. Наиболее распространены следующие ГОСТы:

• ГОСТ 8240-97. Описывает сортамент швеллеров, произведенных методом горячего проката.
• ГОСТ 19425-74. Стандарт распространяется на горячекатаные швеллеры специального назначения, а также двутавровые балки. Описываемая продукция применяется для монтажа подвесных путей, укрепления стволов шахт и изготовления автомобилей.
• ГОСТ 8278-75. Регламентирует производство гнутых равнополочных швеллеров из холоднокатаной и горячекатаной стали различных марок.
• ГОСТ 8281-80. Стандарт распространяется на гнутые неравнополочные швеллеры, изготовленные на профилегибочных станках из горячекатаной и холоднокатаной стали различных марок.
• ГОСТом 535-88. Распространяется на горячекатаный сортовой и фасонный прокат различного назначения, включая швеллеры с малым уклоном внутренних граней.

Строгое соблюдение требований государственных стандартов и строгий контроль качества позволяют получать качественную продукцию без брака.

Таблица размеров швеллеров по ГОСТ 8240-89 и 8240-97

Уже не первое десятилетие швеллер используется как основная опора при строительных работах высотных домов. Многие строители-любители интересуются этим прокатом из черных металлов, поскольку он является доступной и качественной основой для дома.   Однако мало кто знает, как выбирать размеры швеллера, чтобы сделать качественную заготовку для будущего жилья.

Швеллеры

Содержание:

• Разновидность швеллера
• Размеры швеллера 10
• Размеры швеллера 12
• Размеры швеллера 16
• Размеры швеллера 20
• Качество швеллера
• Общие правила выбора

Разновидность швеллера

Швеллер имеет П-образный вид, это обеспечивает ему дополнительную прочность, позволяя выдерживать большие нагрузки при относительно небольшой массе. За счет таких свойств он является весьма популярным не только у государственных строителей, но и частных компаний-застройщиков.

Весь швеллер делится на горячекатаный и холодного проката. От способа изготовления зависит груз, выдерживаемый конструкцией, и ее внешний вид. Так, швеллер горячего проката отличается острыми углами, а у холодного – скругленные края. Связано это с тем, что второй вариант изготавливается при помощи сгибания листа, а не сваривания его частей, как при горячекатаном способе.

Помимо этого, швеллер имеет свой сортамент и обозначается буквами в соответствии со своим назначением:

• П – горячекатаный профиль с параллельными полками.
• У – горячекатаный профиль, но полки имеют уклон.
• С – специальный профиль, выпущенный под индивидуальный заказ. Такой профиль создается не по ГОСТу, а по требованиям заказчика.
• Л – легкий профиль, не рассчитанный на большие нагрузки. Предназначен для декоративных работ (закрыть коммуникации, быть направляющей для двери).
• Э – экономичный профиль. На его производство используется меньше металла.
• С и В – специальные маркировки. Такой швеллер используется только в машиностроении.

Все швеллеры отмечаются согласно ГОСТ, поэтому, выбрав профиль с одной из маркировок, можно быть точно уверенным, что он будет соответствовать ей.

Помимо этого, на каждом швеллере прописывается число от 5 до 40. Оно обозначает расстояние от внешних границ полок в сантиметрах. Так, число 10 говорит о том, что расстояние между внешними поверхностями равно 10 см, а 25 – соответственно, расстояние 25 см.

Все размеры швеллеров по ГОСТ представлены в таблице:

Таблица размеров швеллера с пометкой «эконом»:

Таблица размеров профиля с пометкой «легкий»:

Однако существуют размеры, наиболее востребованные среди строителей, и поэтому чаще заказываемые. Таковыми являются:

• швеллер 10;
• швеллер 12;
• швеллер 16;
• швеллер 20.

Однако в соответствии со своими характеристиками каждый швеллер используется в определенной сфере. Далее будет рассмотрен отдельно каждый экземпляр профиля.

Размеры швеллера 10

Незаменимый материал при строительстве любого дома. Широко используется в бетонных конструкциях. За счет небольших размеров полок, всего 10 см, имеет повышенную прочность. По этой причине крепится основной частью параллельно к несущей конструкции и перпендикулярно полками. За счет своей конструкции имеет большую жесткость. Широко используется при постройке сельскохозяйственных сооружений.

Размеры швеллера 12

Может использоваться там же, где и швеллер 10, но при этом имеет более прочную конструкцию. Благодаря этому прокат способен выдерживать серьезные нагрузки. При строительстве небольших домов может служить полноценной опорой. Активно используется в крупных постройках как дополнительная опора, в некоторых случаях как полноценная для заливки бетона. Способен выполнять роль стяжки, поскольку для этого требуется всего лишь просверлить несколько отверстий для болтов. Применяется в колоннах и большепролетных фермах.

Размеры швеллера 16

Достаточно крупный профиль. Имеет вес 14 кг на погонный метр. Широко используется в строительстве высотных домов. Изготавливается горячим прокатом. Имеет высокую прочность, поэтому используется в качестве каркаса для стен на высоких этажах. Может применяться для создания высотных рекламных щитов (высота которых выше 20-25 метров). Также данный швеллер используется при строительстве мостов. Однако его прочности недостаточно для использования в больших конструкциях. Его применяют в мостах средней длины, а также используют как полноценную опору для маленьких переправ.

Размеры швеллера 20

Размер конструкции позволяет использовать не только в проектах, где нужна повышенная жесткость, но и там, где здание испытывает динамическую нагрузку. Широко используется там, где присутствует циклическая нагрузка, другими словами, проект изначально предусматривает постоянную дополнительную нагрузку на опоры (любые высотные здания, где есть сильное движение грунта). Активно используется данный швеллер и в возведении раздвижных мостов. Часто применяется при строительстве башенных кранов.

Качество швеллера

В производстве швеллера различают три категории качества, которые зависят от точности производства и определяются буквами:

• А – высокоточное производство;
• Б – производство повышенной точности;
• В – обычная точность.

Общие правила выбора

Помимо знаний об обозначении швеллера, необходимо понимать, в какой ситуации выбрать тот или иной вариант из сортамента. Будут рассмотрены варианты, когда нельзя использовать швеллер не по назначению, и случаи, когда его можно применить не по предписанию.

Каждый профиль разработан исключительно под свой фронт работ. Используя П20 в работах, предназначенных для П16 или П12, можно излишне нагрузить фундамент. Логично и обратное. Нельзя использовать швеллер, предназначенный для более легких конструкций, так как это сделает постройку аварийной и рано или поздно приведет к ее обрушению.

Обязательно нужно следить за буквенной маркировкой. Ранее уже было описано, что значит каждая буква, отмеченная на профиле.  Незнание или несоблюдение маркировки приведет к плачевным последствиям. Так, использование швеллера с маркировкой «Л» или «Э» в несущих опорах приведет к деформации строения. Нужно помнить, если сортамент по ГОСТу не устраивает, можно заказать профиль под свои требования.

Единственный случай, когда можно использовать больший профиль, чем необходимо, – это использовать швеллер в качестве опор для малых построек, таких как сарай или небольшой склад. Это необходимо для большей прочности конструкции.

Размер швеллера 16 в Сызрани: 500-товаров: бесплатная доставка, скидка-40% [перейти]

Партнерская программаПомощь

Сызрань

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Размер швеллера 16

Размер и форма. К.А.Шевелёв. Прописи по математике с заданиями. 145х195 мм, 16 стр.

В МАГАЗИНЕще цены и похожие товары

Бра Размер: 22*16*37 см

В МАГАЗИНЕще цены и похожие товары

189

315

Нейроскакалка, размер 62 х 16 10 см, световая, цвет красный Тип: Нейроскакалка, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

189

315

Нейроскакалка, размер 62 х 16 10 см, световая, цвет синий Тип: Нейроскакалка, Размер: Длина 62. 000

В МАГАЗИНЕще цены и похожие товары

Скрипка размер 1/16 Antonio Lavazza Vl-28 1/16, кейс, смычок и канифоль в комплекте

В МАГАЗИНЕще цены и похожие товары

168

280

Нейроскакалка, размер 62 х 16 10 см, световая, цвет желтый Тип: Нейроскакалка, Размер: Длина 60.000

В МАГАЗИНЕще цены и похожие товары

189

315

Нейроскакалка, размер 62 х 16 10 см, световая, цвет зеленый Тип: Нейроскакалка, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

Скрипка размер 1/16 Antonio Lavazza Vl-28l , кейс, смычок и канифоль в комплекте

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/7b/1d/7b1d192512a4e58e69a1da6d08489fcc.jpg»>

168

280

Нейроскакалка, размер 62 х 16 10 см, световая, цвет розовый Тип: Нейроскакалка, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

36 900

Швеллер 16

В МАГАЗИНЕще цены и похожие товары

36 900

Швеллер 16

В МАГАЗИНЕще цены и похожие товары

Швеллер 16 П Тип: швеллер, Номер швеллера: 5, Номер двутавра: 16

ПОДРОБНЕЕЕще цены и похожие товары

Швеллер № 16 (цена за метр) Тип: швеллер, Номер двутавра: 16, Метод изготовления: горячекатаный

ПОДРОБНЕЕЕще цены и похожие товары

Швеллер № 16 Тип: швеллер, Номер швеллера: 14, Номер двутавра: 12

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/fe/b9/feb95bab07f6401e90a5e5b94c17e4f8.png»>

Швеллер стальной 16 Тип: швеллер, Номер двутавра: 16, Метод изготовления: гнутый

ПОДРОБНЕЕЕще цены и похожие товары

ЛДСП 16*2800*2070 мм Дуб Сонома3025 PR Производитель: Kronospan

ПОДРОБНЕЕЕще цены и похожие товары

Швеллер горячекатаный 16 6 м Тип: швеллер, Высота сечения: 20мм, Толщина металла: 5мм

ПОДРОБНЕЕЕще цены и похожие товары

Швеллер горячекатаный 16 3 м Тип: швеллер, Высота сечения: 64мм, Толщина металла: 5мм

ПОДРОБНЕЕЕще цены и похожие товары

Швеллер № 16 (м.пог.)

ПОДРОБНЕЕЕще цены и похожие товары

Швеллер 16П стальной горячекатанный Тип: швеллер, Номер двутавра: 16, Метод изготовления:

ПОДРОБНЕЕЕще цены и похожие товары

Швеллер горячекатаный 16 6 м Тип: швеллер, Высота сечения: 64мм, Толщина металла: 5мм

ПОДРОБНЕЕЕще цены и похожие товары

82 000

Швеллер стальной горячекатаный 16 У 3СП/3СП

ПОДРОБНЕЕЕще цены и похожие товары

Швеллер металлический №16 Тип: швеллер, Номер двутавра: 16

ПОДРОБНЕЕЕще цены и похожие товары

1 298

1395

Швеллер 16 П стальной горячекатаный (цена за метр погонный) Тип: швеллер, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Размера плюс Большие размеры 9, 10, 11-16 ботинки, женская обувь, женские ботильоны для женщин Женские ботинки на плоской подошве Обувь на молнии с и

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Размер

(A x B x C) C15 x 40, каналы HR A36 Стандартные структурные размеры Fay Industries, Inc.

(сталь * распиловка)

Информация о запросе

Структурные формы

На следующих страницах перечислены формы, обычно имеющиеся на складе. Американский институт чугуна и стали установил систему обозначения конструктивных форм, которая была принята производителями стали. В столбце, озаглавленном «Обозначение AISI», буква или буквы предшествуют размеру и весу на фут. Например, C3 X 4.1 — это обозначение AISI для стандартного конструкционного канала размером 3 дюйма x 4,1 #.

W-образные формы представляют собой двоякосимметричные формы с широкими полками, используемые в качестве балок или колонн, внутренние поверхности полки которых практически параллельны. Форма, имеющая по существу тот же номинальный вес и размеры, что и форма «W», указанная в таблице, но внутренние поверхности полки которой не параллельны, также может считаться формой «W», имеющей ту же номенклатуру, что и форма, указанная в таблице, при условии, что ее средняя полка Толщина по существу такая же форма, как толщина фланца формы «W».

Профили «S» представляют собой профили с двойной симметрией, изготовленные в соответствии со стандартами размеров, принятыми в 1896 году Ассоциацией американских производителей стали для форм балок американского стандарта. Существенной частью этих стандартов является то, что внутренние поверхности полки балок американского стандарта имеют наклон примерно 16 2/3%.

Профили «M» — это профили с двойной симметрией, которые не могут быть классифицированы как профили «W», «S» или несущие сваи. (Хотя несущие сваи не включены в стандартную номенклатурную таблицу, они представляют собой двойную симметричную форму с широкими полками, внутренние поверхности полки которых практически параллельны, а полка и стенка имеют практически одинаковую толщину.)

Профили «С» представляют собой швеллеры, изготовленные в соответствии со стандартами размеров, принятыми в 1896 году Ассоциацией американских производителей стали для швеллеров американского стандарта. Существенной частью этих стандартов является то, что внутренние поверхности фланцев каналов американского стандарта имеют наклон приблизительно 16 2/3%.

Формы «MC» — это каналы, которые нельзя классифицировать как формы «C».

Длина до 60 футов

Характеристики
|
Анализ
|
Приложения
|
Механические свойства
|
Свариваемость

Технические характеристики

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

А — Глубина	Н/Д 15 дюймов
B — Ширина фланца	Н/Д 3,520 дюйма
C — Толщина стенки	Н/Д 520 дюймов
Расчетный вес на фут	Н/Д 40,0 фунтов
Расчетный вес 20 футов. Длина	Н/Д 800 фунтов
Расчетный вес 30 футов. Длина	Н/Д 1200 фунтов
Расчетный вес 40 футов. Длина	Н/Д 1600 фунтов
Расчетный вес 60 футов. Длина	Н/Д 2400

Анализ

org/PropertyValue»>

Н/Д Углерод .26 Макс. Фосфор .04 Макс. Сера 0,05 Макс.

Приложения

Н/Д Для использования в клепаных, болтовых или сварных конструкциях мостов и зданий, а также для общих строительных целей.

Механические свойства

Н/Д Требования ASTM A 36: Прочность на растяжение — 58 000/80 000 фунтов на квадратный дюйм Предел текучести — 36 000 мин. psi Удлинение на 8 дюймов — мин. 20% (при условии вычета из указанного выше процента удлинения для толщин менее 5/16 дюйма и более 3/4 дюйма)

Свариваемость

org/PropertyValue»>

Н/Д Эти формы легко свариваются всеми способами сварки, а полученные сварные швы и соединения имеют исключительно высокое качество. Марка используемой сварочной проволоки зависит от толщины сечения, конструкции, требований к обслуживанию и т. д.

стандартных каналов | Russel Metals

Стандартные каналы

CSA G40.21 – 44 Вт

ЗАПАС ДЛИНЫ 20,0 40,0 60,0

0″>

0″>

0″>

0″>

Фланец
Метрическая система		Imperial		Depth mm	Width mm	Thickness (mean) mm	Web Thickness mm	Section Modulus 103mm3
C75 x	5–9	C3 x–	3. 5–6.0	76–	34–40	6.9	3.4–9.0	16.7–22.3
C75 x	5	C3 x	3.5	76	34	6.9	3.4	16.7
C75 x	6		4.1		35	6.9	4.3	17.6
C75 x	7		5.0		37	6,9	6,6	19,7
C75 x			6,0		40	6. 9		40	6.9		40	6.9			.0192 7–11	C4 x–	4.5–7.25	102–	38–43	7.5	3.2–8.2	30.0–37.4
C100 x	7	C4 x	4.5	102	38	7.5	3.2	30.0
C100 x	8		5.4		40	7. 5	4.7	31.6
C100 x	9		6.25		42	7.5	6.3	34.6
C100 x	11		7.25		43	7.5	8.2	37.4
C130 x	10–17	C5 x–	6.7–11.5	127–	44–52	8.1	4.8–12.0	48.6–61.1
C130 x	10	C5 x	6. 7	127	44	8.1	4.8	48.6
C130 x	13		9.0		47	8.1	8.3	57.6
C130 x	17		11.5		52	8.1	12.0	61.1
C150 x	12–19	C6 x–	8.2–13.0	152–	48–54	8. 7	5.1–11.1	70.5–93.6
C150 x	12	C6 x	8.2	152	48	8.7	5.1	70.5
C150 x	16		10.5		51	8.7	8.0	81.8
C150 x	19		13.0		54	8.7	11.1	93.6
C180 x	15–22*	C7 x–	9. 8–14.75	178–	53–58	9.3	5.3–0.6	99.6–127
C180 x	15	C7 x	9.8	178	53	9.3	5.3	99.6
C180 x	18		12.25		55	9.3	8.0	113
C180 x	22*		14.75		58	9. 3	0.6	127
C200 x	17–28	C8 x–	11.5–18.75	203–	57–64	9.9	5.6–12.4	133–180
C200 x	17	C8 x	11.5	203	57	9.9	5.6	133
C200 x	21		13.75		59	9.9	7.7	147
C200 x	28		18,75		64	9,9	12,4	180
C230 x
C230 x
C230 x
C230 x
C230 x
. 0192 229–	61–67	10.5	5.9–11.4	173–222
C230 x	20	C9 x	13.4	229	61	10.5	5.9	173
C230 x	22		15		63	10.5	7.2	186
C230 x	30		20		67	10.5	11. 4	222
C250 x	23–45*	C10 x–	15.3–30	254–	65–76	11.1	6.1–17.1	219–337
C250 x	23	C10 x	15.3	254	65	11.1	6.1	219
C250 x	30		20		69	11.1	9.6	257
C250 x	37		25		73	11. 1	13.4	299
C250 x	45*		30		76	11.1	17.1	337
C310 x	31*–45*	C12 x–	20.7*–30.0*	305–	74–80	12.7	7.2–13.0	351–442
C310 x	31*	C12 x	20.7*	305	74	12.7	7.2	351
C310 x	37*		25. 0*		77	12.7	9.8	393
C310 x	45*		30.0*		80	12.7	13.0	442
C380 x	50*–74*	C15 x–	33.9*–50.0*	381–	86–94	16.5	10.2–18.2	687–881
C380 x	50*	C15 x	33.9*	381	86	16. 5	10.2	687
C380 x	60*		40.0 *		89	16.5	13.2	760
C380 x	74*		50.0*		94	16.5	18.2	881

2 C1233333339

3339

.2 C310 x–

Flange
Британские		Метрические		Глубина дюйм.	Ширина дюйм.	Толщина (средняя) дюйм.	Толщина стенки, дюймы.	Модуль упругости сечения ins.3
C3 x	3.5–6.0	C75 x–	5–9	3.00–	1.36–1.60	0.273	0.125–0.356	1.02–1.38
C3 x	3.5	C75 x	5	3.00	1.36	0.273	0.125	1.02
C3 x	4.1		6		1.41	0.273	0. 170	1.10
C3 x	5.0		7		1.50	0.273	0.258	1.24
C3 x	6.0		9		1.60	0.273	0,356	1,38
C4 x	4,5–7,25	C100 x–	7–11	4.00–	,5,5,5,5,5,5,5,5,5,5	4,00–	,5,5,5,5,5,5,5,5,5,5,5,5,5,5,5,5,5,5,5,5–11	.0033	1. 83–2.29
C4 x	4.5	C100 x	7	4.00	1.52	0.296	0.145	1.83
C4 x	5.4		8		1.58	0.296	0.184	1.93
C4 x	6.25		9		1.65	0.296	0.247	2.10
C4 x	7. 25		11		1.72	0.296	0.321	2.29
C5 x	6.7–11.5	C130 x–	10–17	5.00 –	1.75–2.03	0.320	0.190–0.472	3.00–4.10
C5 x	6.7	C130 x	10	5.00	1.75	0.320	0.190	3.00
C5 x	9.0		13		1. 88	0.320	0.325	3.56
C5 x	11.5		17		2.03	0.320	0.472	4.10
C6 x	8.2–13.0	C150 x–	12–19	6.00–	1.92–2.16	0.343	0.200–0.437	4.38–5.80
C6 x	8.2	C150 x	12	6.00	1.92	0.343	0. 200	4.38
C6 x	10.5		16		2.03	0.343	0.314	5.06
C6 x	13.0		19		2.16	0.343	0.437	5.80
C7 x	9.8–14.75	C180 x–	15–22*	7.00–	2.09–2.30	0.366	0.210–0.419	6.08–7.75
C7 x	9. 8	C180 x	15	7.00	2.09	0.366	0.210	6.08
C7 x	12.25		18		2.19	0.366	0.314	6.93
C7 x	14.75		22*		2.30	0.366	0.419	7.75
C8 x	11.5–18.8	C200 x –	17–28	8. 00–	2.26–2.53	0.390	0.220–0.487	8.14–11.0
C8 x	11.5	C200 x	17	8.00	2.26	0.390	0.220	8.14
C8 x	13.8		21		2.34	0.390	0.303	9.03
C8 x	18.8		28		2.53	0. 390	0.487	11.0
C9 x	13.4–20.0	C230 x–	20–30	9.00–	2.43–2.65	0.413	0.233–0.448	10.6–13.5
C9 x	13.4	C230 x	20	9.00	2.43	0.413	0.233	10.6
C9 x	15.0		22		2.48	0.413	0. 285	11.3
C9 x	20.0		30		2.65	0.413	0.448	13.5
C10 x	15.3–30.0	C250 x–	23–45*	10.00–	2.60–3.03	0.436	0.240 –0.673	13.5–20.7
C10 x	15.3	C250 x	23	10.00	2.60	0.436	0.240	13. 5
C10 x	20.0		30		2.74	0.436	0.379	15.8
C10 x	25.0		37		2.89	0.436	0.526	18.2
C10 x	30,0		45*		3,03	0,436	0,673	20,7
C123. 7333339
C123
C123	20.7
20.7
20.7
20.7
31*–45*	12.00–	2.94–3.17	0.501	0.282–0.510	21.5–27.0
C12 x	20.7*	C310 x	31 *	12.00	2.94	0.501	0.282	21.5
C12 x	25. 0*		37*		3.05	0.501	0.387	24.1
C12 x	30.0*		45*		3.17	0.501	0.510	27.0
C15 x	33.9*–50.0*	C380 x–	50*–74*	15.00–	3.40–3.72	0.650	0.400–0.716	42.0–53.8
C15 x	33.9*	C380 x	50*	15. 00	3.40	0.650	0.400	42.0
C15 x	40.0*		60*		3.52	0.650	0.520	46.5
C15 x	50.0*		74*		3,72	0,650	0,716	53,8

Места, где предлагается этот продукт:

Si Impact | Soundcraft — профессиональные аудиомикшеры

г.

Увеличенные изображения

БЕСПЛАТНОЕ обновление прошивки Soundcraft Si Impact 2. 0 удваивает общее количество каналов для микширования!

В нашем постоянном стремлении повысить ценность для клиентов Soundcraft, мы рады объявить о невероятном бесплатном обновлении для Si Impact, которое удваивает общее количество каналов для микширования с 40 до 80! Новейшая прошивка — V2.0 Build 0012 — оптимизирует производительность с помощью бесплатного приложения ViSi Remote для iOS и разъясняет терминологию при маршрутизации к сценическим ящикам или от них.

A Greater Impact

• Теперь объедините 32 входа для микширования на консоли Si Impact и все 32 входа USB для микширования 64 каналов.
• Добавьте один Soundcraft Mini Stagebox 32i или 16i, чтобы получить до 64 микрофонных каналов для микширования. Или добавьте вторую дополнительную карту MADI и два блока Mini Stagebox, чтобы получить до 96 микрофонных предусилителей, 128 доступных входов и 80 каналов для микширования.
• Добавьте дополнительную карту Dante, чтобы получить 64 канала Dante для микширования.

---

Si Удар. Инновационное цифровое микширование с бескомпромиссным качеством звука

Основываясь на более чем 40-летнем опыте микширования живого звука, Si Impact объединяет последние инновации в цифровом микшировании с непревзойденным качеством звука Soundcraft. Разработанный так же просто, как аналоговый микшер, но предлагающий радикальные улучшения рабочего процесса, такие как уникальная система FaderGlow ^™ , мощная цифровая обработка сигналов и нетронутый аудиоинтерфейс USB с 32 входами и 32 выходами, Si Impact обеспечивает цифровое микширование живого звука. и запись для тех, кто отказывается идти на компромисс в отношении качества звука.

Основные характеристики:

• До 80 каналов для микширования
• 32 микрофонных входа
• 8 комбинированных разъемов XLR/1/4″ для линейных входов и инструментов
• 40 входных каналов DSP (32 монофонических входа и 4 стереоканала/возврата)
• 31 выходная шина (все с полной обработкой DSP и графическим эквалайзером)
• 4-полосный полностью параметрический эквалайзер на каждом канале и шине
• 8 VCA + 8 приглушенных групп
• 26 моторизованных фейдеров (24 входа + LR/Mono)

г.

• 4 полностью настраиваемых слоя фейдеров
• Возможность подключения встроенного стейджбокса
• 5-дюймовый сенсорный дисплей
• Многоцветные ЖК-дисплеи каналов на каждом входном фейдере
• 4 процессора эффектов Lexicon студийного уровня и специальные шины эффектов
• Графические эквалайзеры BSS на каждой шине
• 20 подгрупп / дополнительных шин
• 4 моно/стерео матричные шины
• Аудиоинтерфейс USB 32×32 для многодорожечной записи и воспроизведения *

г.

• Расширьте возможности ввода-вывода с помощью дополнительных плат и сценических блоков:
  • Используйте входящую в комплект дополнительную карту MADI и Soundcraft Mini Stagebox 32i или 16i для дополнительных микрофонных предусилителей, входов и каналов для микширования
  • Добавьте 2 дополнительные карты MADI ^и и два Soundcraft Mini Stagebox 32i или 16i, чтобы получить до 96 микрофонных предусилителей, 136 входов и 80 каналов для микширования.
  • Добавьте дополнительную карту Dante для 64 каналов Dante в микс
  • Доступны дополнительные опциональные платы: AVIOM A-Net, CobraNet, AES/EBU, BLU Link, еще

  г.

• Доступны дополнительные сценические блоки Soundcraft: Mini Stagebox 32R, Mini Stagebox 16R, Compact Stagebox и Vi Stagebox

.

* Совместимость с интерфейсом USB:
ПК: поддержка Windows 7, Windows 8 и Windows 10.
Mac: поддержка Mac OS 10.7.x Lion до 10.11.x El Capitan

3 81991 Легендарный британский звук Компания Soundcraft, начавшая скромно в Лондоне более 40 лет назад и до сих пор разрабатываемая и проектируемая в Великобритании, определила термин «британский звук» в микшерных пультах для живых выступлений.

Знаменитые микрофонные предусилители и британский эквалайзер соучредителя Soundcraft Грэма Блайта гарантируют, что Si Impact сегодня с гордостью несет фирменный звук Soundcraft.

Выход за рамки аналогового управления

Сочетая управление «одна ручка — одна функция» с такими уникальными функциями, как FaderGlow ^™ , Soundcraft сочетает аналоговый рабочий процесс с цифровой гибкостью. FaderGlow ^™ подсвечивает дорожку фейдера разными цветами, предоставляя мгновенную информацию о состоянии того, чем именно управляет фейдер — посылами aux, FX или даже графическим эквалайзером, доступным на каждой шине.

Каждый фейдерный канал также оснащен четким многоцветным ЖК-дисплеем, предоставляющим информацию об уровнях «с первого взгляда» и предлагающим полностью настраиваемую «полосу каракулей» для названия каналов.

Эффекты и динамика мирового класса

Si Impact обладает не только мощью DSP. Он наполнен мощью DSP от признанных экспертов в области цифровых эффектов. Это означает реверберацию студийного уровня, задержки и модуляции от Lexicon, легендарную динамику dbx и стандартные графические эквалайзеры BSS.

Разместите ввод-вывод там, где он вам нужен

Благодаря встроенному подключению для дополнительного блока Soundcraft Stagebox Si Impact позволяет разместить ввод-вывод там, где он вам нужен.

Установите ваш Stagebox рядом с группой для живого звука или разместите его в комнате для живых выступлений для студийной записи с помощью одного кабеля Cat 5.

Безупречный звук прямо в DAW

Si Impact обеспечивает быструю и легкую запись благодаря превосходному качеству встроенной записи и воспроизведению через USB с 32 входами и 32 выходами.

Одно подключение к ПК или MAC, и вы готовы делать многодорожечные записи прямо на любую цифровую звуковую рабочую станцию. Отправляйте до 32 входных и 32 выходных сигналов в DAW и обратно для записи и воспроизведения.

Дистанционное микширование с iPad

^®

Сила микширования Si Impact доступна из любой точки помещения через приложение Soundcraft remote iPad ^® .

Микшируйте FOH из аудитории, микшируйте мониторы со сцены или позволяйте музыкантам устанавливать свой собственный микс мониторов с нескольких iPad ^® устройств.

	Версия	Язык	Размер	Загружено
Автономные редакторы
Si Offline Impact версия 2. 0.12, обновлено: 17 января 2020 г.	2.0.12		6,92 МБ	17 января 2020 г.
Средства обновления программного обеспечения
Программное обеспечение Si Impact v2.0, сборка 12 версия 2.0 сборка 12, обновлено: 08 октября 2019 г.	2.0 Сборка 12		3,78 МБ	08 октября 2019 г.
Другое программное обеспечение
Многоканальный USB-аудиодрайвер Soundcraft V3.20 обновлено: 25 марта 2019 г.			1,28 МБ	25 марта 2019 г.
Больше загрузок
ВиСи Слушай (Android) обновлено: 18 ноября 2016 г.				18 ноября 2016 г.
ВиСи Слушай (iOS) обновлено: 18 ноября 2016 г.				18 ноября 2016 г.
ViSi Remote (iOS) версия 3.4.3, обновлено: 28 июня 2017 г.	3. 4.3			28 июня 2017 г.

	Версия	Язык	Размер	Загружено
Дополнения
Контурные размеры Si Impact (файл DXF) обновлено: 13 сентября 2022 г.			15 МБ	13 сентября 2022 г.
Габаритные размеры Si Impact (файл PDF) обновлено: 13 сентября 2022 г.			476 КБ	13 сентября 2022 г.
Брошюры
Брошюра Si Impact — веб-версия обновлено: 13 сентября 2022 г.			8,18 МБ	13 сентября 2022 г.
Руководства по эксплуатации
Руководство пользователя Si Impact V1.6 (веб-версия) обновлено: 13 сентября 2022 г.			6,44 МБ	13 сентября 2022 г.
Руководство пользователя Si Impact V1.6 на немецком языке (веб-версия) обновлено: 14 сентября 2022 г.			12,2 МБ	14 сентября 2022 г.

Высота	160 мм (6,3″)
Ширина	750 мм (29,5″)
Глубина	500 мм (19,7″)
Вес	20 кг (44,1 фунта)

4 января 2019 г.
Профессиональные решения HARMAN помогают средней школе Вакатипу создать иммерсивную образовательную среду

7 ноября 2018 г.0003

September 17, 2018
Nongnooch Convention Center Brings Premium Audio to Massive Events with HARMAN Professional Solutions

August 31, 2018
HARMAN Professional Solutions Brings Exceptional Audio to Rajamangala National Stadium

June 28, 2017
Теперь доступно: бесплатная прошивка Soundcraft Si Impact v2.0 для 80 каналов для микширования0003

04 сентября 2015 г.
У Центральной баптистской церкви большие планы на маленькую консоль с Soundcraft Si Impact

28 апреля 2015 г.
В дороге или в студии цифровая консоль Soundcraft Si Impact — универсальное решение для музыканта

28 апреля 2015 г.0003

• Зарегистрируйте свой Si Impact
• Обратитесь в службу технической поддержки
• Справочный центр в любое время

80-входные цифровые консоли микширования и 32-дюймовый/32-расходной интерфейс USB и IPAD Control

---

Купить его сейчас

---

Обзор

Особенности

видео

S. /FAQ

Найти дилера

Есть вопрос?

Поддержка консультантов

Мидас | Not Found

Введение

Настоящее Лицензионное соглашение с конечным пользователем («Соглашение») является обязывающим соглашением между вами («Конечный пользователь», «вы»
или «ваш») и Music Tribe Innovation DK/AS («Компания», «мы», «нас» или «наш»). Настоящее Соглашение регулирует
отношения между вами и нами, а также использование вами Программного обеспечения Компании. На протяжении всего настоящего Соглашения Конец
Пользователь и Компания могут именоваться «Сторона» или совместно «Стороны».

Если вы используете Программное обеспечение от имени своего работодателя или другого юридического лица («Организация»), для которого
преимущества использования вами программного обеспечения или кто владеет или иным образом контролирует средства, с помощью которых вы используете или
доступ, то термины «Конечный пользователь», «вы» и «ваш» применяются вместе к вам как к физическому лицу и к
Организация. Если вы используете или приобретаете лицензию для Организации или от ее имени, вы тем самым признаете,
гарантируете и обязуетесь, что у вас есть полномочия: 1) приобрести лицензию от имени Организации;
2) связать Организацию условиями настоящего Соглашения.

Загружая, устанавливая, получая доступ или используя, вы: (а) подтверждаете, что у вас есть все необходимые разрешения и
разрешения на доступ и использование; (b) если вы используете Программное обеспечение в соответствии с лицензией, купленной
организации, доступ к которой и использование которой вы уполномочены этой организацией; (c) признать, что у вас есть
прочитать и понять настоящее Соглашение; (D) представлять, что вы находитесь в здравом уме и совершеннолетнем возрасте
(18 лет и старше) для заключения обязывающего Соглашения; и (e) принять и согласиться быть юридически связанными
положения и условия настоящего Соглашения.

Если вы не согласны с этими условиями, не загружайте, не устанавливайте, не открывайте и не используйте программное обеспечение. Если вы уже
загрузили программное обеспечение, удалите его со своего вычислительного устройства.

Программное обеспечение лицензируется, а не продается компанией Music Tribe для использования в строгом соответствии с условиями
настоящего Соглашения.

Лицензия

В соответствии с условиями настоящего Соглашения и, если применимо, условиями, изложенными в Лицензионном соглашении,
Music Tribe предоставляет вам ограниченную, неисключительную, бессрочную, отзывную и непередаваемую лицензию на
загружать, устанавливать и использовать Программное обеспечение, которым вы владеете или управляете.

Ограничения

Вы соглашаетесь не делать и не разрешаете другим:

• Лицензировать, продавать, сдавать в аренду, назначать, распространять, передавать, размещать, передавать на аутсорсинг, раскрывать или иным образом в коммерческих целях
  использовать Программное обеспечение или предоставлять Программное обеспечение любому третьему лицу
• Модифицировать, создавать производные работы по дизассемблированию, расшифровке, обратной компиляции или обратному проектированию любой части
  Программное обеспечение
• Удалить, изменить или скрыть любое уведомление о праве собственности (включая любое уведомление об авторских правах или товарных знаках) Музыки
  Tribe или ее аффилированные лица, партнеры, поставщики или лицензиары Программного обеспечения

г.

Интеллектуальная собственность

Все права интеллектуальной собственности, включая авторские права, патенты, патентные раскрытия и изобретения (будь то
патентоспособны или нет), товарные знаки, знаки обслуживания, коммерческая тайна, ноу-хау и другая конфиденциальная информация,
товарный вид, торговые наименования, логотипы, корпоративные имена и доменные имена, а также весь гудвил
связанные с ним, производные работы и все другие права (совместно именуемые «Права на интеллектуальную собственность»), которые
часть Программного обеспечения, которая иным образом принадлежит Music Tribe, всегда остается исключительной собственностью
Music Tribe (или ее поставщиков или лицензиаров, если и когда это применимо). Ничто в настоящем Соглашении не дает вам (или
любая организация) лицензия на права интеллектуальной собственности Music Tribe.

Вы соглашаетесь с тем, что настоящее Соглашение предоставляет ограниченную лицензию на использование Прав интеллектуальной собственности Music Tribe исключительно
как часть Программного обеспечения (а не независимо от него), и только на срок действия лицензии, предоставленной
вы по настоящему. Соответственно, использование вами любых прав интеллектуальной собственности Music Tribe независимо от
Программное обеспечение или выходящее за рамки настоящего Соглашения считается нарушением прав Music Tribe.
Права интеллектуальной собственности. Это не ограничивает; тем не менее, любые претензии Music Tribe могут быть связаны с нарушением
договора в случае нарушения вами условий настоящего Соглашения. Вы должны использовать самые высокие стандарты
позаботиться о защите всего Программного обеспечения (включая все его копии) от нарушений, неправомерного присвоения, кражи, неправомерного использования,
или несанкционированный доступ. За исключением случаев, прямо оговоренных в настоящем Соглашении, Music Tribe резервирует и сохраняет за собой все
права, право собственности и интерес к Программному обеспечению, включая все авторские права и охраняемые авторским правом объекты, товарные знаки
и товарные знаки, патенты и патентоспособные объекты, коммерческие секреты и другие объекты интеллектуальной собственности.
права собственности, зарегистрированные, незарегистрированные, предоставленные, заявленные или и те, и другие существующие в настоящее время и которые могут быть
созданные, относящиеся к ним.

Вы (или Организация, если это применимо) сохраняете право собственности на все Права на интеллектуальную собственность в отношении
рабочие продукты, которые вы создаете посредством или с помощью Программного обеспечения.

Ваши предложения

Любые отзывы, комментарии, идеи, улучшения или предложения (совместно именуемые «Предложения»), предоставленные вами
Music Tribe в отношении Программного обеспечения остается единоличной и исключительной собственностью Music Tribe.

Music Tribe может свободно использовать, копировать, изменять, публиковать или распространять Предложения для любых целей и в
любым способом без каких-либо кредитов или какой-либо компенсации вам.

Модификации программного обеспечения

Music Tribe оставляет за собой право изменять, приостанавливать или прекращать, временно или постоянно, Программное обеспечение или
любую услугу, к которой он подключается, с уведомлением или без него и без какой-либо ответственности перед вами.

Обновления программного обеспечения

Music Tribe может время от времени предоставлять усовершенствования или улучшения функций/функционала
Программное обеспечение, которое может включать исправления, исправления ошибок, обновления, апгрейды и другие модификации («Обновления»).

Обновления могут изменять или удалять определенные функции и/или функции Программного обеспечения. Вы согласны с тем, что Музыка
Tribe не обязана (i) предоставлять какие-либо Обновления или (ii) продолжать предоставлять или активировать какие-либо функции и/или
функциональные возможности Программного обеспечения для вас.

Стороннее программное обеспечение

Стороннее программное обеспечение и данные («Стороннее программное обеспечение») могут быть прикреплены к Программному обеспечению. Вы признаете и
соглашаетесь с тем, что если вы хотите получить стороннее программное обеспечение на других условиях, вы должны приобрести это стороннее
Программное обеспечение напрямую от поставщиков.

Ни при каких обстоятельствах такие отдельные лицензионные соглашения или дополнительные условия между Вами и
поставщиком быть обязательным для Компании или налагать какие-либо дополнительные обязательства или обязательства, несовместимые с
условиях настоящего Соглашения, независимо от Компании.

Сторона, предоставляющая стороннее программное обеспечение, несет ответственность за любые гарантии или обязательства, связанные с
Стороннее программное обеспечение. MG-IP никоим образом не несет ответственности за стороннее программное обеспечение или его использование вами.

Срок действия и расторжение

Настоящее Соглашение остается в силе до тех пор, пока оно не будет расторгнуто вами или Music Tribe.

Music Tribe может по своему усмотрению, в любое время и по любой причине или без таковой приостановить или прекратить действие настоящего
Соглашение с предварительным уведомлением или без него.

Действие настоящего Соглашения прекращается немедленно, без предварительного уведомления со стороны Music Tribe, если вы не соблюдаете
любое положение настоящего Соглашения. Вы также можете расторгнуть настоящее Соглашение, удалив Программное обеспечение и все
их копии с вашего компьютера.

После расторжения настоящего Соглашения вы должны прекратить любое использование Программного обеспечения и удалить все копии
Программное обеспечение с вашего компьютера.

Прекращение действия настоящего Соглашения не ограничивает какие-либо права или средства правовой защиты Music Tribe по закону или по праву справедливости в случае
нарушения вами (в течение срока действия настоящего Соглашения) любого из ваших обязательств по настоящему Соглашению.

Возмещение ущерба

Вы соглашаетесь возмещать ущерб, защищать и ограждать Music Tribe и ее должностных лиц, директоров, сотрудников, агентов,
аффилированные лица, правопреемники и правопреемники от любых убытков, убытков, обязательств, недостатков, претензий,
действия, судебные решения, расчеты, проценты, вознаграждения, штрафы, штрафы, затраты или расходы любого рода,
включая разумные гонорары адвокатов, возникающие или связанные с: (i) использованием или неправильным использованием вами Программного обеспечения; (ii) ваш
несоблюдение любого применимого закона, постановления или правительственной директивы; (iii) ваше нарушение этого
Соглашение; или (iv) ваше Соглашение или отношения с Организацией (если применимо) или любой третьей стороной.
Кроме того, вы соглашаетесь с тем, что Music Tribe не несет ответственности за информацию или контент, которые вы отправляете
или сделать доступным через это Программное обеспечение или содержимое, предоставленное вам третьими сторонами.

Без гарантий

Программное обеспечение предоставляется вам на условиях «как есть» и «как доступно» со всеми ошибками и дефектами без гарантии
любой. В максимальной степени, разрешенной применимым законодательством, Music Tribe от своего имени и от имени
своих аффилированных лиц, своих и их соответствующих лицензиаров и поставщиков услуг, прямо отказывается от всех гарантий,
явные, подразумеваемые, предусмотренные законом или иным образом, в отношении Программного обеспечения, включая все подразумеваемые гарантии
пригодности для продажи, пригодности для определенной цели, правового титула и ненарушения прав, а также гарантий, которые могут возникнуть
вне курса дел, курса исполнения, использования или торговой практики. Не ограничиваясь вышеизложенным,
Music Tribe не дает никаких гарантий или обязательств и не делает никаких заявлений о том, что Программное обеспечение
будет соответствовать вашим требованиям, достигать любых намеченных результатов, быть совместимым или работать с любым другим программным обеспечением,
системы или службы работают без перебоев, соответствуют любым стандартам производительности или надежности или являются ошибочными.
бесплатно или что любые ошибки или дефекты могут быть или будут исправлены.

Не ограничивая вышеизложенное, ни Music Tribe, ни любой из поставщиков Music Tribe не делают никаких заявлений.
или гарантии любого рода, явные или подразумеваемые: (i) в отношении работы или доступности Программного обеспечения, или
информация, контент и материалы или продукты, включенные в них; (ii) что Программное обеспечение будет бесперебойно
или без ошибок; (iii) в отношении точности, надежности или актуальности любой информации или контента, предоставленного через
Программного обеспечения; или (iv) что Программное обеспечение, его серверы, контент или электронные письма, отправленные Music Tribe или от ее имени, являются
без вирусов, скриптов, троянских коней, червей, вредоносных программ, часовых бомб или других вредоносных компонентов.

В некоторых юрисдикциях не допускается исключение или ограничение подразумеваемых гарантий или ограничение
применимые законные права потребителя, поэтому некоторые или все вышеперечисленные исключения и ограничения могут не применяться
тебе.

Ограничение ответственности

Несмотря на любые убытки, которые вы можете понести, вся ответственность Music Tribe и любого из ее поставщиков
в соответствии с любым положением настоящего Соглашения, и ваше исключительное средство правовой защиты от всего вышеизложенного ограничивается
сумма, фактически уплаченная вами за Программное обеспечение.

В максимальной степени, разрешенной применимым законодательством, Music Tribe или ее поставщики ни при каких обстоятельствах не несут ответственности за
любые специальные, случайные, косвенные или косвенные убытки (включая, но не ограничиваясь, ущерб
за упущенную выгоду, за потерю данных или другой информации, за перерыв в работе, за телесные повреждения, за потерю
конфиденциальность, возникающая в результате или каким-либо образом связанная с использованием или невозможностью использования Программного обеспечения, стороннего программного обеспечения
и/или стороннее оборудование, используемое с Программным обеспечением, или иным образом в связи с любым положением настоящего
Соглашение), даже если Music Tribe или любой поставщик были уведомлены о возможности таких убытков и даже если
средство не достигает своей основной цели.

В некоторых штатах/юрисдикциях не допускается исключение или ограничение случайных или косвенных убытков, поэтому
вышеуказанное ограничение или исключение может не относиться к вам.

Делимость

Если какое-либо положение настоящего Соглашения будет признано не имеющим исковой силы или недействительным, такое положение будет изменено и
толкуется для достижения целей такого положения в максимально возможной степени в соответствии с применимым
закона, а остальные положения продолжают действовать в полном объеме.

Отсутствие неиспользования или задержки в осуществлении со стороны любой из сторон любого права или полномочия по настоящему
Соглашение действует как отказ от этого права или полномочия. Также не допускается однократное или частичное осуществление какого-либо права.
или полномочий по настоящему Соглашению, препятствуют дальнейшему осуществлению этого или любого другого права, предоставленного по настоящему Соглашению. В случае
конфликта между настоящим Соглашением и любой применимой покупкой или другими условиями, условия настоящего Соглашения
будет управлять.

Поправки к настоящему Соглашению

Music Tribe оставляет за собой право по своему усмотрению изменять или заменять настоящее Соглашение в любое время. Если
пересмотр является существенным, мы предоставим уведомление не менее чем за 30 дней до вступления в силу любых новых условий. какая
представляет собой существенное изменение, будет определяться по нашему собственному усмотрению.

Продолжая получать доступ к нашему Программному обеспечению или использовать его после вступления в силу любых изменений, вы соглашаетесь соблюдать
пересмотренные условия. Если вы не согласны с новыми условиями, вы больше не имеете права использовать Программное обеспечение.

Применимое законодательство

Законы юрисдикции, резидентом которой вы являетесь, за исключением коллизионных норм, регулируют любые
спор, вытекающий из настоящего Соглашения или в связи с ним. Применимость Единого коммерческого кодекса (ЕКК)
и любые другие законы, которые определяют применение законов любых других юрисдикций, прямо исключены.

Изменения к настоящему Соглашению

Мы оставляем за собой исключительное право время от времени вносить изменения в настоящее Соглашение. Ваш постоянный доступ к
и использование программного обеспечения означает ваше согласие на обязательность и ваше согласие с условиями и
условия, опубликованные в такое время. Вы признаете и соглашаетесь с тем, что принимаете настоящее Соглашение (и любые
поправки к нему) каждый раз, когда вы загружаете, получаете доступ или используете программное обеспечение.

Поэтому мы рекомендуем вам регулярно просматривать настоящее Соглашение.

Если в течение тридцати (30) дней после публикации изменений или поправок к настоящему Соглашению вы решите, что не
соглашаетесь с обновленными условиями, вы можете отозвать свое согласие с измененными условиями, предоставив нам
письменное уведомление о выходе.

Никаких трудовых или агентских отношений

Никакие положения настоящего Соглашения или любая часть отношений между вами и Music Tribe не предназначены для создания,
и они не должны рассматриваться или истолковываться как создающие какие-либо отношения между вами и Music Tribe, кроме как
конечного пользователя программного обеспечения и предоставляемых услуг.

Equitable Relief

Вы признаете и соглашаетесь с тем, что нарушение вами настоящего Соглашения нанесет Music Tribe непоправимый ущерб
одних только денежных убытков было бы недостаточно. В дополнение к возмещению убытков и любым другим средствам правовой защиты, которые
Music Tribe может иметь право, вы признаете и соглашаетесь с тем, что мы можем добиваться судебного запрета, чтобы предотвратить
фактическое, угрожающее или продолжающееся нарушение настоящего Соглашения.

Ограничение времени подачи претензий

Любые основания для иска или претензии, которые могут возникнуть в связи с настоящим Соглашением, должны быть
возбуждено в течение одного (1) года после возникновения основания для иска, в противном случае такое основание для иска или претензии
навсегда заблокирован.

Полное соглашение

Соглашение представляет собой полное Соглашение между вами и Music Tribe относительно использования вами
Программное обеспечение и заменяет собой все предыдущие и одновременные письменные или устные споры между вами и
Музыкальное племя.

На вас могут распространяться дополнительные положения и условия, которые применяются при использовании или покупке другой Музыки.
Услуги Tribe, которые Music Tribe предоставит вам во время такого использования или покупки.

Свяжитесь с нами

Не стесняйтесь обращаться к нам по адресу [email protected], если у вас есть какие-либо вопросы об этом Соглашении.

Китайский производитель пластин из нержавеющей стали, рулон из нержавеющей стали, поставщик труб из нержавеющей стали

Спотовые товары

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Рекомендуем для вас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Популярные продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Торговая компания
	Основные продукты:	Пластина из нержавеющей стали , Катушка из нержавеющей стали , Труба из нержавеющей стали , Стальная пластина , Оцинкованный . ..
	Количество работников:	8
	Год основания:	2008-01-15
	Сертификация системы менеджмента:	ИСО 9001
	Основные рынки:	Северная Америка, Южная Америка, Европа, Юго-Восточная Азия/Ближний Восток, Австралия

Информация отмечена
проверяется

СГС

Как крупная компания, специализирующаяся на производстве и поставке изделий из нержавеющей стали, изделий из оцинкованной стали и бесшовных стальных труб, TJYCT Steel Co. , Ltd. является отличным предприятием для крупных заводов по производству стального листа.

Мы сотрудничаем с Shanxi Taiyuan Iron and Steel (Group) Co., Ltd. — Заводы TISCO, Shanghai Baoshan Iron & Steel Co., Ltd., Гуанчжоу Lianzhong Stainless Steel Co., Ltd. _LISCO, Тяньцзиньские бесшовные стальные трубы Завод (TPCO), Баотоуский завод стальных труб, Чэндуский завод стальных труб, Баошань …

Посмотреть все

Продукты Сертификаты SGS

8 шт.

СЕРТИФИКАТ SGS-S45C ТВЕРДОСТЬ

СЕРТИФИКАТ SGS-S45C ТВЕРДОСТЬ

СЕРТИФИКАТ SGS — ХИМИЧЕСКИЙ СОСТАВ СЛИТКА

СЕРТИФИКАТ SGS-ХИМИЧЕСКИЙ СОСТАВ СЛИТКА

СЕРТИФИКАТ SGS-AR550 ТВЕРДОСТЬ СТАЛЬНОЙ ПЛИТЫ

СЕРТИФИКАТ SGS-AR550 ТВЕРДОСТЬ СТАЛЬНОЙ ПЛИТЫ

СЕРТИФИКАТ SGS-EN8 КРУГЛЫЙ ПРУТОК ХИМИЧЕСКИЙ СОСТАВ

SGS CERTIFICATE-EN8 ХИМИЧЕСКИЙ СОСТАВ КРУГЛОГО ПРУТА

Пошлите Ваше сообщение этому поставщику

* От:

* Кому:

г-жа Лиза

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?

 Опубликовать запрос на поставку сейчас

Первые изображения ионного канала рецептора глутамата: олигомерное состояние и молекулярные размеры гомомеров GluRB

. 2001 20 ноября; 40 (46): 13948-53.

doi: 10.1021/bi011143g.

М Сафферлинг
¹
, W Tichelaar, G Kümmerle, A Jouppila, A Kuusinen, K Keinänen, DR Madden

принадлежность

• ¹ Исследовательская группа по структуре ионных каналов, Институт медицинских исследований им. Макса Планка, Янштрассе 29, 69120 Гейдельберг, Германия.

• PMID:

  11705385

г.

• DOI:

  10.1021/би011143г

М Safferling et al.

Биохимия.

2001 .

. 2001 20 ноября; 40 (46): 13948-53.

doi: 10.1021/bi011143g.

Авторы

М Сафферлинг ^г.
1
, В. Тичелаар, Г. Кюммерле, А. Юппила, А. Куусинен, К. Кейнянен, Д. Р. Мэдден

принадлежность

• ¹ Исследовательская группа по структуре ионных каналов, Институт медицинских исследований им. Макса Планка, Янштрассе 29, 69120 Гейдельберг, Германия.

• PMID:

  11705385

• DOI:

  10. 1021/би011143г

г.

Абстрактный

Мы экспрессировали, очистили и охарактеризовали ионные каналы рецептора глутамата (GluR), собранные в виде гомомеров субъединицы GluRB. Впервые получены одномиллиграммовые количества биохимически гомогенного GluR. Белок проявляет ожидаемый фармакологический профиль и высокую удельную активность в отношении связывания лиганда. Центрифугирование в градиенте плотности выявляет однородную олигомерную сборку и молекулярную массу, предполагающую, что канал представляет собой тетрамер. На основании электронно-микроскопических изображений рецептор выглядит как вытянутая структура, визуализируемая в нескольких ориентациях. Молекулярные размеры молекулы составляют примерно 11 х 14 х 17 нм, и можно увидеть особенности, доступные для растворителя; они могут способствовать формированию ионопроводящего пути канала. Размеры канала согласуются с общей двукратной симметричной сборкой, предполагая, что тетрамерный рецептор может быть димером димеров.

Похожие статьи

• Трехмерная структура ионотропного рецептора глутамата показывает сборку димера из димеров.

  Тичелаар В., Сафферлинг М., Кейнянен К., Старк Х., Мэдден Д.Р.
  Тичелаар В. и др.
  Дж Мол Биол. 2004 19 ноября; 344 (2): 435-42. doi: 10.1016/j.jmb.2004.09.048.
  Дж Мол Биол. 2004.

  PMID: 15522296

• г.

  Механизм десенсибилизации глутаматных рецепторов.

  Сан Ю., Олсон Р., Хорнинг М., Армстронг Н., Майер М., Гуо Э.
  Сан Ю и др.
  Природа. 2002 г., 16 мая; 417 (6886): 245–53. дои: 10.1038/417245a.
  Природа. 2002.

  PMID: 12015593

• Размеры и ионная селективность каналов рекомбинантных AMPA и каинатных рецепторов и их зависимость от остатков сайта Q/R.

  Бурнашев Н., Вильярроэль А., Сакманн Б.
  Бурнашев Н., и соавт.
  Дж. Физиол. 1996, 1 ​​октября; 496 (часть 1) (часть 1): 165–73. doi: 10.1113/jphysiol.1996.sp021674.
  Дж. Физиол. 1996.

  PMID: 8

  5
  Бесплатная статья ЧВК.

• Молекулярные механизмы, контролирующие поступление кальция через каналы глутаматных рецепторов АМРА-типа.

  Йонас П., Бурнашев Н.
  Джонас П. и др.
  Нейрон. 1995 ноябрь;15(5):987-90. doi: 10.1016/0896-6273(95)

  -x.
  Нейрон. 1995.

  PMID: 7576666

  Обзор.

  Аннотация недоступна.

• Ионные каналы глутаматных рецепторов.

  Майер МЛ.
  Майер мл.
  Курр Опин Нейробиол. 2005 июнь; 15 (3): 282-8. doi: 10.1016/j.conb.2005.05.004.
  Курр Опин Нейробиол. 2005.

  PMID: 15

2

Обзор.

Посмотреть все похожие статьи

Цитируется

• Глутаматергический синапс: сложный механизм обработки информации.

  Ди Майо В.
  Ди Майо В.
  Когнин Нейродин. 2021 Октябрь; 15 (5): 757-781. doi: 10.1007/s11571-021-09679-w. Epub 2021 7 мая.
  Когнин Нейродин. 2021.

  PMID: 34603541

  Обзор.

• Количественная протеомика выявила значительные различия между формациями мозга мыши в экспрессии белков, участвующих в пластичности нейронов при старении.

  Друлис-Файдаш Д., Гостомска-Пампуч К., Дуда П., Вишневский Дж. Р., Ракус Д.
  Друлис-Файдаш Д. и соавт.
  Клетки. 2021 7 августа; 10 (8): 2021. doi: 10.3390/cells10082021.
  Клетки. 2021.

  PMID: 34440790
  Бесплатная статья ЧВК.

• Белок GLR3.7, подобный рецептору глутамата, взаимодействует с 14-3-3ω и участвует в реакции на солевой стресс у Arabidopsis thaliana .

  Ван П.Х., Ли К.Э., Линь Ю.С., Ли М.Х., Чен П.Ю., Чанг Х.К., Чанг И.Ф.
  Ван П.Х. и соавт.
  Фронт завод науч. 201930 сент.; 10:1169. doi: 10.3389/fpls.2019.01169. Электронная коллекция 2019.
  Фронт завод науч. 2019.

  PMID: 31632419
  Бесплатная статья ЧВК.

• Кинетический вклад в стробирование за счет взаимодействий, уникальных для рецепторов N-метил-D-аспартата (NMDA).

  Боршель В.Ф., Каммингс К.А., Тинделл Л.К., Попеску Г.К.
  Боршель В.
