Размеры заклепок вытяжных: Заклёпки вытяжные стальные ST/ST со стандартным бортиком купить оптом в СПб

Виды заклепок для заклепочника и ручной установки, их размеры и особенности © Геостарт

Рубрика:

Полезно

Далеко не все детали можно соединить сваркой или болтами, но это не проблема, так как существует надежная технология с использованием заклепок. Они бывают разных типов и размеров, отличаются конструкцией и способом установки, но суть одна: все виды заклепок создают прочное неразъемное соединение. В каких ситуациях применяют такой крепеж, по каким критериям выбирают тот или иной вид, как его устанавливают – читайте в этой публикации.

Особенности клепочного соединения

В целом конструкция заклепки представляет собой стержень, на одном конце которого сформирована головка, часто называемая закладной. В зависимости от типа крепежа, после его установки в предварительно сделанное отверстие, на другом конце тем или иным способом формируется другая головка – замыкающая. Заклепка фиксирует соединяемые детали, обжимая их в точке крепления с обеих сторон.

Снять заклепку можно, только высверлив её. Но прочность, долговечность и надежность соединения зависит от того, насколько правильно она была подобрана. А чтобы сделать правильный выбор, нужно разбираться в видах и способах установки такого крепежа.

Виды и характеристики заклепок

По конструкции и способу установки применяемые в строительстве заклепки делятся на вытяжные, с закладной головкой и резьбовые.

Вытяжные заклепки

Заклепка вытяжная, размеры которой варьируются от 6 до 28 мм в длину, состоит из двух частей – пустотелого корпуса с головкой и продетого в него стержня (сердечника).

Корпус (гильза) выполнен в виде втулки с головкой, которая может быть потайной, устанавливаемой вровень с поверхностью, или выступающей. У стандартных заклепок диаметр головки вдвое превышает диаметр втулки, но есть и крепеж с увеличенными головками, обеспечивающими большую площадь прижима.

Конструкция корпуса бывает:

• сквозной, с открытым концом;
• герметичной, газо- и водонепроницаемой, с закрытым концом;
• разделяющейся, конец которой при монтаже разделяется на сегменты;
• разрезной (лепестковой) – с разрезами в средней части, которые при установке заклепки расширяют корпус и разделяют его на несколько сегментов.

Как видно по фото, корпус крепежа может быть окрашен в разные цвета для монтажа профнастила с полимерным покрытием на крышу или изготовления заборов. Для их установки нужен специальный инструмент – заклепочник.

Размеры клепкок для заклепочника регламентируются ГОСТ Р ИСО 14588-2005, их минимальный диаметр 2,4 мм, максимальный 6,4 мм. Установочные отверстия сверлятся больше этого диаметра на 0,1-0,2 мм.

Сердечник имеет гораздо большую длину, чем гильза, но лишняя его часть, выступающая за пределы соединяемых деталей, откусывается заклепочником при монтаже. Внешний конец сердечника заточен, а тыльный имеет расширение, упирающееся в конец корпуса. На теле сердечника иногда делают выточку, по которой при монтаже и происходит отрыв.

Заклепка устанавливается в монтажное отверстие, головка корпуса прижимается к поверхности, а заточенный конец сердечника захватывается заклепочником. Он вытягивает стержень наружу, в результате чего утолщение на его тыльном конце сминает и деформирует гильзу с образованием замыкающей головки.

Типы заклепок различаются и по материалу, из которого изготовлен корпус. Для образования замыкающей головки он должен быть достаточно мягким, поэтому гильзы делают из следующих сплавов:

• алюминиевых;
• дюралюминиевых;
• латунных;
• медных;
• из углеродистой стали.

Сердечник же должен обладать более высокой прочностью, поэтому на его изготовление идет легированная или нержавеющая сталь.

Заклепки с закладной головкой

Это самый простой вид заклепок цельной конструкции в виде стержня с одним свободным концом и головкой на другом конце. Размеры заклепок подбираются в соответствии с нагрузкой и общей толщиной соединяемых деталей.

• Длина 20-180 мм.
• Диаметр стержня 1-36 мм.
• Диаметр головки в 1,8-2 раза больше сечения стержня.

Заклепками «под молоток» называют крепеж с диаметром стержня не более 8 мм. Для его установки достаточно прижать головку к лицевой поверхности и ударить по выступающему сзади стержню молотком. Изделия большего сечения монтируются с применением специального инструмента, но в индивидуальном жилищном строительстве они практически не используются.

По форме головки различают следующие виды заклепок для металла:

• со сферической (полукруглой) головкой, выпуклой частью обращенной наружу и надежно центрирующейся в инструменте;
• с цилиндрической (плоской) головкой, обладающей меньшей высотой;
• с конусной (потайной) головкой, которая при установке полностью скрывается в раззенкованном отверстии и не выступает над поверхностью;
• с полупотайной – с внутренней потайной и внешней сферической частью, её конструкция обеспечивает самое прочное и долговечное соединение.

Стержень тоже может иметь разное строение и быть полнотелым, пустотелым и полупустотелым.

Полнотелые изделия имеют цельнометаллический стержень, поэтому являются самыми надежными, обеспечивают максимальную прочность соединения. Но устанавливать их довольно трудно.

У полупустотелых заклепок стержень на торце имеет глухое отверстие, поэтому он легко развальцовывается при механическом воздействии, образуя замыкающую головку.

Пустотелые виды клепок часто называют пистонами. Они самые простые в монтаже, но применяются только для ненагружаемых соединений, так как стык получается недостаточно надежным.

Для изготовления забивных заклепок также применяются пластичные сплавы, так как твердые и жесткие не поддаются деформации и не могут сформировать плотно прилегающую к поверхности замыкающую головку.

Все структурные и конструктивные характеристики подобных изделий регламентируются государственными стандартами, например, ГОСТ 10303-80 или ГОСТ 12641-80.

Резьбовые заклепки

Резьбовые заклепки внешне похожи на пустотелые забивные, но имеют увеличенный диаметр (8-23 мм), так как внутри них находится резьба под гайки разных размеров от М3 до М12. Поэтому их второе название – гаечные. Длина заклепки варьируется в пределах 8-27 мм.

Головки таких заклепок бывают как потайными, так и выступающими, а сами они глухими или сквозными. На наружную поверхность круглого или шестигранного стержня под головкой часто наносят насечки, чтобы крепеж не крутился вокруг своей оси.

Установка производится по той же технологии, что и в случае с вытяжными клепками: тыльная сторона крепежа расклепывается заклепочником с резьбовым наконечником после его установки в подготовленное отверстие. Затем соединение дополнительно усиливается винтами соответствующего резьбе размера. Это бывает необходимо при соединении тонкостенных деталей с толщиной стенки до 0,3 мм.

Что учесть при выборе заклепок

В первую очередь необходимо определиться с длиной и сечением изделия, которые должны соответствовать толщине пакета скрепляемых деталей. Производители предоставляют такую информацию в сводной таблице размеров клепок для заклепочника.

Кроме того, при выборе нужно учитывать условия эксплуатации клепаной конструкции, материал, из которого она монтируется, а также возможность использования выбранной технологии монтажа.

При наличии свободного доступа к лицевой и тыльной стороне скрепляемых деталей можно использовать заклепки любого вида. Если же доступ к обратной стороне невозможен, ограничен либо очень неудобен, выбирают вытяжные заклепки, не забывая о необходимости установочного инструмента – заклепочника. Именно этот вид неразъемного крепежа чаще всего используется в индивидуальном строительстве и благоустройстве, возведении ограждений и ворот.

Если толщина листов очень мала или вам нужно создать места для резьбового крепления, самым верным решением станут гаечные заклепки.

Подбирая клепки для металла очень важно учитывать, из какого сплава они изготовлены, чтобы при контакте между деталью и крепежом не возникала электрохимическая коррозия. Например, гальванические пары медь-сталь и медь-алюминий плохо противостоят коррозии, которая протекает в точке контакта ускоренными темпами и ослабляет соединение.

Условия эксплуатации смонтированной на клепках конструкции тоже имеют значение. При нахождении во влажной или агрессивной среде необходимо отдать предпочтение крепежу из стали с антикоррозионным покрытием. Если смонтированная поверхность должна оставаться гладкой, без выступов, применяют заклепки с потайной головкой. А самое надежное соединение образуют изделия с выступающей полусферической головкой и полнотелым стержнем.

Коротко о главном

Зная, какими бывают заклепки, чем один вид отличается от другого, легко подобрать нужное изделие для любых нужд. Самыми простыми являются забивные клепки небольшого сечения, для установки которых нужен только молоток, но их используют только при свободном доступе к тыльной стороне деталей. Самые популярные заклепки – вытяжные, с помощью которых выполняют основные бытовые монтажные работы по креплению листов металла. И они, и гораздо реже используемые резьбовые клепки, устанавливаются с помощью заклепочников.

автор Моисеев Иван

Вытяжные заклепки.

Медь – Латунь. Стандартный бортик. — Крепеж метизы

Поиск по сайту

КАТАЛОГ ТОВАРОВ

• >
  Резьбовые заклепки

• >
  Вытяжные заклепки

• >
  Саморезы и шурупы

• >
  Метрический крепеж

• >
  Анкера

• >
  Перфорированный крепеж

• >
  Такелаж

• >
  Инструмент

• >
  Оснастка инструмента

Посетите наш Интернет-магазин

Перейти в

интернет-магазин

---

Новости

Наличие и цены можно узнать на сайте нашего интернет магазина: krepmix.ru



На сайте krepmix.ru обновлен прайс-лист на резьбовые заклепочники



Все новости

---



>>



Внешний вид элементов вытяжной заклепки.
	— Гильза заклепки   (Медь)		— Стержень заклепки   (Латунь)
Общие технические параметры вытяжной заклепки.
	— Диаметр сверления отверстия, мм.
	— Толщина соединяемого материала мин/макс, мм.
	— Нагрузка на разрыв, Н.
	— Нагрузка на срез, Н.

d	L	D					Фасовка	Артикул
мм	мм	мм	мм	мм	Н	Н	шт	№
3,2	6	6,5	3,3	1-3	1190	880	1000	1173206
	7			3-4			1000	1173207
	9			4-6			1000	1173209
	11			6-8			1000	1173211
3,4	6	7	3,5	1-3	1370	980	1000	1173406
	7			3-4			1000	1173407
	9			4-6			1000	1173409
	11			6-8			1000	1173411
4,0	6	8	4,1	1-2	1760	1290	1000	1174006
	7			2-3			1000	1174007
	9			3-5			1000	1174009
	11			5-7			1000	1174011

<< Заклепки. Медь – Сталь. Стандартный бортик.  —  Заклепки рифленые. Алюминий – Сталь. Стандартный бортик. >>

Вернуться к каталогу вытяжных заклепок.

С этим товаром также покупают:
	Заклепочники — Ручные — Пневматические — Гидропневматические — Аккумуляторные
	Сверла по металлу — Двухсторонние сверла — Кобальтовые сверла

Диаметр отверстий под заклепки вытяжные

Заклёпка вытяжная стальная со стандартным буртиком ST/ST — сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.

Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST

Размер заклёпки	d	dk	K	R max	d1	L1	Усилие на разрыв N	Усилие на срез N
3.0	3.0 +0.08 -0.10	6.5 -0.7	0.8 ±0.2	0.2	1.90	27	1125	915
3.2	3.2 +0.08 -0.10	6.5 -0.7	0.8 ±0.2	0.2	2.00	27	1285	1060
4.0	4.0 +0.08 -0.15	8.0 -1.0	1.0 ±0.3	0.3	2.50	27	1990	1550
4.8	4. 8 +0.08 -0.15	9.5 -1.0	1.1 ±0.3	0.3	2.90	27	2920	2300
5.0	5.0 +0.08 -0.15	9.5 -1.0	1.1 ±0.3	0.3	2.90	27	3255	2575
6.0	6.0 +0.08 -0.15	12.0 -1.5	1.5 ±0.4	0.4	3.40	27	5000	4000
6.4	6.4 +0.08 -0.15	13 -1.5	1.8 ±0.4	0.5	3.85	27	5400	4350

Толщина соединяемых материалов и размер отверстия под заклёпку в мм

Размер заклёпки	Толщина соединяемых материалов	Диаметр бортика	Диаметр отверстия
3.0 x 6	1.5 — 3.5	6.5	3.1 — 3.2
3. 0 x 8	3.5 — 5.5
3.0 x 10	5.5 — 7.0
3.0 x 12	7.0 — 9.0
3.0 x 14	9.0 — 11.0
3.0 x 16	11.0 — 13.0
3.0 x 18	13.0 — 15.0
3.0 x 20	15.0 — 17.0
3.2 x 6	1.5 — 3.5	6.5	3.3 — 3.4
3.2 x 8	3.5 — 5.0
3.2 x 10	5.0 — 7.0
3.2 x 12	7.0 — 9.0
3.2 x 14	9.0 — 11.0
3.2 x 16	11.0 — 13.0
3.2 x 18	13.0 — 15.0
3.2 x 20	15.0 — 17.0
3.2 x 25	20.0 — 22.0
4.0 x 6	1.5 — 3.0	8.0	4.1 — 4.2
4.0 x 8	3.0 — 5.0
4.0 x 10	5.0 — 6.5
4.0 x 12	6.5 — 8.5
4.0 x 14	8. 5 — 10.5
4.0 x 16	10.5 — 12.5
4.0 x 18	12.5 — 14.5
4.0 x 20	14.5 — 16.5
4.0 x 22	16.5 — 18.0
4.0 x 25	18.0 — 21.5
4.0 x 26	18.5 — 22.5
4.0 x 28	21.5 — 24.0
4.0 x 30	21.5 — 26.0
4.8 x 6	1.0 — 3.0	9.5	4.9 — 5.0
4.8 x 8	3.0 — 4.5
4.8 x 10	4.5 — 6.0
4.8 x 12	6.0 — 8.0
4.8 x 14	8.0 — 10.0
4.8 x 16	10.0 — 12.0
4.8 x 18	12.0 — 14.0
4.8 x 20	14.0 — 16.0
4.8 x 22	16.0 — 18.0
4.8 x 23	16.5 — 19.0
4.8 x 24	17.0 — 20.0
4.8 x 25	18.0 — 21.0
4. 8 x 28	21.0 — 23.5
4.8 x 30	23.0 — 25.0
4.8 x 32	25.0 — 27.0
4.8 x 35	25.0 — 30.0
4.8 x 40	30,0 — 35.0
4.8 x 50	40,0 — 45.0
5.0 x 6	0.5 — 2.5	9.5	5.1 — 5.2
5.0 x 8	2.5 — 4.5
5.0 x 10	4.5 — 6.0
5.0 x 12	6.0 — 8.0
5.0 x 14	8.0 — 10.0
5.0 x 16	10.0 — 12.0
5.0 x 18	12.0 — 14.0
5.0 x 21	14.0 — 17.0
5.0 x 25	17.0 — 20.0
5.0 x 27	20.0 — 23.0
5.0 x 30	23.0 — 25.0
6.0 x 8	2.0 — 4.0	12.0	6.1 — 6.2
6.0 x 10	4.0 — 6.0
6.0 x 12	6.0 — 8.0
6. 0 x 14	7.0 — 9.0
6.0 x 16	9.0 — 11.0
6.0 x 18	11.0 — 13.0
6.0 x 22	13.0 — 17.0
6.0 x 26	17.0 — 20.0
6.0 x 30	20.0 — 24.0
6.4 x 8	2.0 — 4.0	13.0	6.5 — 6.6
6.4 x 10	2.0 — 5.0
6.4 x 12	4.0 — 6.0
6.4 x 14	6.0 — 8.0
6.4 x 16	8.0 — 11.0
6.4 x 18	9.0 — 13.0
6.4 x 20	11.0 — 15.0
6.4 x 22	13.0 — 16.0
6.4 x 25	15.0 — 19.0
6.4 x 26	16.0 — 20.0
6.4 x 28	17.0 — 22.0
6.4 x 30	18.0 — 24.0
6.4 x 32	22.0 — 26.0
6.4 x 35	24.0 — 30.0
6.4 x 40	30.0 — 35. 0
6.4 x 45	35.0 — 40.0

Вы можете заказать и купить стальные вытяжные заклёпки любых размеров по оптовым ценам.

192007, Санкт-Петербург, ул. Курская, 27

Торговый Дом Нева продает оптом крепёж стандартов DIN, ГОСТ, оцинкованные метизы и высокопрочные крепёжные изделия. Поставки строительного крепежа осуществляются во все регионы России.

Основная характеристика вытяжной заклепки — толщина стержня .

Все заклепки унифицированы под диаметр сверла по металлу

Типовые диаметры:

— 2.4 (мм) ;
— 3 (мм) ;
— 3.2 (мм) ;
— 4 (мм) ;
— 4.8 (мм) ;
— 5 (мм) ;
— 6 (мм) ;
— 6.4 (мм) .

Длина заклепки:

от 6 (мм) до 45 (мм) .

Толщина скрепляемого материала:

от 1.3 (мм) до 17.3 (мм) .

Следует иметь ввиду, что для данного типа крепежа не существует ГОСТ . Все ГОСТ регламентируют только забивные заклепки.

	Техническая библиотека гостов, стандартов, правил, нормативов. Все для информационного обеспечения технической службы Вашей организации.

Все документы, представленные в каталоге, не являются их официальным изданием и предназначены исключительно для ознакомительных целей. Электронные копии этих документов могут распространяться без всяких ограничений. Вы можете размещать информацию с этого сайта на любом другом сайте.

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЗАКЛЕПКИ «СЛЕПЫЕ» С ЗАКРЫТЫМ КОНЦОМ, РАЗРЫВАЮЩИМСЯ ВЫТЯЖНЫМ СЕРДЕЧНИКОМ И ПОТАЙНОЙ ГОЛОВКОЙ (КОРПУС ИЗ АЛЮМИНИЕВОГО СПЛАВА И СТАЛЬНОЙ СЕРДЕЧНИК)

ISO 15974:2000
Closed end blind rivets with break pull mandrel and countersunk head — AIA/St

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Всероссийским научно — исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2005 г. № 312-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 15974:2000 «Заклепки «слепые» с закрытым концом, разрывающимся вытяжным сердечником и потайной головкой ( AIA / St )» ( ISO 15974:2000 « Closed end blind rivets with break pull mandrel and countersunk head — AIA / St », IDT )

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении В

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет

Заклёпка вытяжная стандартный буртик St/St ISO 15979

Главная \ Заклёпки \ Заклёпка вытяжная стандартный буртик St/St ISO 15979





Заклёпка вытяжная стальная со стандартным буртиком ST/ST — сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.



Материалы:



• Тело: сталь.
• Стержень: сталь.

Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST



Размер заклёпки	d	dk	K	R max	d1	L1	Усилие на разрыв N	Усилие на срез N
3.0	3.0 +0.08-0.10	6.5 -0. 7	0.8 ±0.2	0.2	1.90	27	1125	915
3.2	3.2 +0.08-0.10	6.5 -0.7	0.8 ±0.2	0.2	2.00	27	1285	1060
4.0	4.0 +0.08-0.15	8.0 -1.0	1. 0 ±0.3	0.3	2.50	27	1990	1550
4.8	4.8 +0.08-0.15	9.5 -1.0	1.1 ±0.3	0.3	2.90	27	2920	2300
5.0	5.0 +0.08-0.15	9.5 -1.0	1.1 ±0.3	0. 3	2.90	27	3255	2575
6.0	6.0 +0.08-0.15	12.0 -1.5	1.5 ±0.4	0.4	3.40	27	5000	4000
6.4	6.4 +0.08-0.15	13 -1.5	1.8 ±0.4	0.5	3. 85	27	5400	4350



Толщина соединяемых материалов и размер отверстия под заклёпку (мм)



Размер заклёпки	Толщина соединяемых материалов	Диаметр бортика	Диаметр отверстия
3.0 x 6	1.5 — 3.5	6.5	3.1 — 3.2
3.0 x 8	3.5 — 5.5
3. 0 x 10	5.5 — 7.0
3.0 x 12	7.0 — 9.0
3.0 x 14	9.0 — 11.0
3.0 x 16	11.0 — 13.0
3.0 x 18	13.0 — 15.0
3.0 x 20	15.0 — 17.0
3.2 x 6	1.5 — 3.5	6.5	3. 3 — 3.4
3.2 x 8	3.5 — 5.0
3.2 x 10	5.0 — 7.0
3.2 x 12	7.0 — 9.0
3.2 x 14	9.0 — 11.0
3.2 x 16	11.0 — 13.0
3.2 x 18	13.0 — 15.0
3.2 x 20	15.0 — 17.0
3.2 x 25	20.0 — 22.0
4. 0 x 6	1.5 — 3.0	8.0	4.1 — 4.2
4.0 x 8	3.0 — 5.0
4.0 x 10	5.0 — 6.5
4.0 x 12	6.5 — 8.5
4.0 x 14	8.5 — 10.5
4.0 x 16	10.5 — 12.5
4.0 x 18	12.5 — 14.5
4.0 x 20	14.5 — 16.5
4. 0 x 22	16.5 — 18.0
4.0 x 25	18.0 — 21.5
4.0 x 26	18.5 — 22.5
4.0 x 28	21.5 — 24.0
4.0 x 30	21.5 — 26.0
4.8 x 6	1.0 — 3.0	9.5	4.9 — 5.0
4.8 x 8	3. 0 — 4.5
4.8 x 10	4.5 — 6.0
4.8 x 12	6.0 — 8.0
4.8 x 14	8.0 — 10.0
4.8 x 16	10.0 — 12.0
4.8 x 18	12.0 — 14.0
4.8 x 20	14.0 — 16.0
4.8 x 22	16.0 — 18.0
4.8 x 23	16.5 — 19.0
4.8 x 24	17. 0 — 20.0
4.8 x 25	18.0 — 21.0
4.8 x 28	21.0 — 23.5
4.8 x 30	23.0 — 25.0
4.8 x 32	25.0 — 27.0
4.8 x 35	25.0 — 30.0
4.8 x 40	30,0 — 35.0
4.8 x 50	40,0 — 45.0
5. 0 x 6	0.5 — 2.5	9.5	5.1 — 5.2
5.0 x 8	2.5 — 4.5
5.0 x 10	4.5 — 6.0
5.0 x 12	6.0 — 8.0
5.0 x 14	8.0 — 10.0
5.0 x 16	10.0 — 12.0
5.0 x 18	12.0 — 14.0
5.0 x 21	14.0 — 17.0
5. 0 x 25	17.0 — 20.0
5.0 x 27	20.0 — 23.0
5.0 x 30	23.0 — 25.0
6.0 x 8	2.0 — 4.0	12.0	6.1 — 6.2
6.0 x 10	4.0 — 6.0
6.0 x 12	6.0 — 8.0
6.0 x 14	7. 0 — 9.0
6.0 x 16	9.0 — 11.0
6.0 x 18	11.0 — 13.0
6.0 x 22	13.0 — 17.0
6.0 x 26	17.0 — 20.0
6.0 x 30	20.0 — 24.0
6.4 x 8	2.0 — 4.0	13.0	6.5 — 6.6
6. 4 x 10	2.0 — 5.0
6.4 x 12	4.0 — 6.0
6.4 x 14	6.0 — 8.0
6.4 x 16	8.0 — 11.0
6.4 x 18	9.0 — 13.0
6.4 x 20	11.0 — 15.0
6.4 x 22	13.0 — 16.0
6.4 x 25	15.0 — 19.0
6.4 x 26	16.0 — 20.0
6. 4 x 28	17.0 — 22.0
6.4 x 30	18.0 — 24.0
6.4 x 32	22.0 — 26.0
6.4 x 35	24.0 — 30.0
6.4 x 40	30.0 — 35.0
6.4 x 45	35.0 — 40.0



Заказать нержавеющие заклепки в Москве

Предлагаем в большом ассортименте заклепка вытяжная А2-А2 которые применяются для всех типов фасадных систем в устройстве вентилируемых фасадов. Заклёпка из нержавейки качественный крепёж для узлов фасада и крепления облицовки, перед устройством откосов и отливов красится в цвет по каталогу RAL, имеет различный диаметр и размеры.

Нержавеющие заклёпки: специальные крепёжные изделия для сборки узлов подсистем, которые используются для монтажа профиля к кронштейну, сборки внешних углов усиления фасадной подконструкции, креплении оконных коробов, устройства отсечки.

Заклепка алюминиевая AL/A2 применяется в системе крепления алюминиевой подконструкции в подсистеме крепления с композитными кассетами, алюминиевыми панелями где заклёпка 5*10*AL/A2 и 5*12*AL/A2 выполняет функцию крепления и сборки кассет.

Купить вытяжные заклёпки нержавеющие заклепки А2 можно оптом по низким ценам в Москве в компании ООО «Оптима Фасад» с быстрой доставкой на Ваш объект. Высокое качество продукции подтверждается сертификатами соответствия, техническим свидетельством, паспортами качества на каждую поставку.

Всегда в наличии на складе следующие размеры вытяжной заклёпки А2:

Заклепка вытяжная виды

1. Заклепки 4 мм (нержавеющая сталь)
2. Вытяжные заклепки 4 мм (нержавеющая сталь/алюминий)
3. Заклепка 4∗10 a2/a2 (нержавейка)
4. Заклепка 5∗12 a2/a1 (алюминий/нержавеющая сталь)
5. Заклепка 5∗10 al/a2 (алюминий/нержавейка)
6. Заклепка 4,8∗14*16 мм (крепление кассет)
7. Заклепка 4,8*21 a2/a2 (крепление фиброцементных плит)
8. Заклепка 4∗8 нерж/нерж
9. Заклепка 4,8∗10  нерж/нерж

В продаже имеются нержавеющие и алюминиевые вытяжные заклепки со стандартным бортом и увеличенным бортом. Изделие выполнено из нержавеющей стали (А2) или комбинируется с алюминиевым составом, что позволяет монтировать узлы подсистем по типу металла.

В каталоге указаны цены на заклепки 4 мм и другие варианты с покраской и без, параметры и фото заклёпки соответствуют вытяжным комплектующим для сборки фасадных систем, для заклепочников типа Gesipa® и других ручных.

Заклепки вытяжные окрашенные по RAL

Предоставляется бесплатная доставка при минимальной сумме заказа от 2000 штук, возможна покраска заклёпок с широким бортом в любой цвет по RAL и NCS, РАЛ дизайн, палитру Pural, подбор под цвет и фактуры Printech™.

Сроки покраски в цвет от 5 до 14 рабочих дней, как правило выполняем покраску заклёпки для фасада за 7 календарных дней и привозим на объект. Возможна оплата по безналичному расчёту или оплата в офисе.

Прайс лист заклёпки вытяжные и окрашенные

№	Наименование	Фасовка	Ед. изм.	Цена, в руб с НДС
1	Заклепка 4,0*8 А2/А2, неокр.	500	шт.	3,00
2	Заклепка 4,0*10 А2/А2, неокр.	500	шт.	3,44
3	Заклепка 4,8*12 А2/А2, неокр.	500	шт.	3,49
4	Заклепка 4,8*10 А2/А2, неокр.	500	шт.	3,97
5	Заклепка 4,8*10 А2/А2, полимерное покрытие в RAL.	500	шт.	6,74
6	Заклепка 4,8*21*14 А2/А2 RAL (окр. заклепка для фиброцемента)	500	шт.	8,97
7	Заклепка 4,8*18*14 А2/А2 RAL (окр. заклёпка для фиброцемента)	500	шт.	7,78
8	Втулка А2-8 мм (для крепления фиброцемента)	500	шт.	5,89

Данные цвета заклёпки и краска всегда в наличии на окрашенные RAL на фото сверху, скидка от объемов при строительной комплектации, консультация, бесплатная доставка по Москве и 50 КМ за МКАД, доставка в регионы.

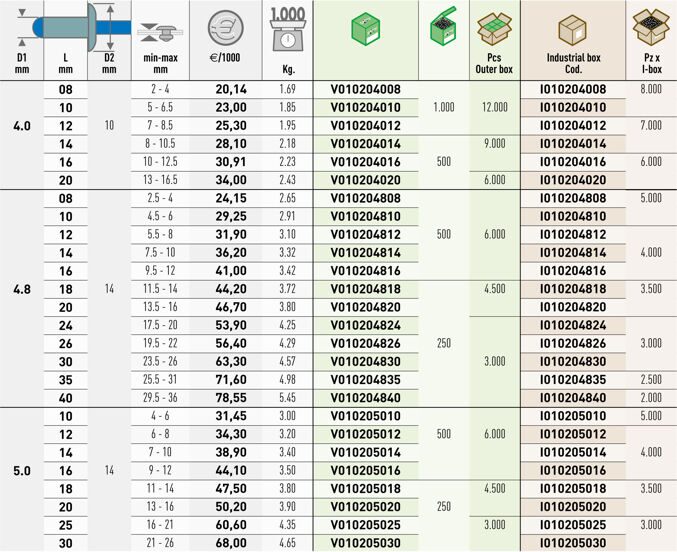

Заклепка вытяжная размеры

Размеры и подбор размеров вытяжных алюминиевых заклепок подбирается исходя из задачи проектировщика при креплении узлов. Как правило для соединения основных узлов применяется тип заклепок 4,8 и 5 мм с длиной не менее 8-12 мм.  В расчёт берётся площадь покрытия и толщина профиля, кронштейна, соединение элементов между собой.

Заказать заклепки с широким бортиком для соединения облицовки с профилем лучше с заклёпками от 14-16 мм, до 16-21 мм что прописано в АТР на фасадные системы крепление фиброцемент, фиброцементные панели и плиты, HPL — крепление пластика слоистого, металлокассеты и алюминиевые, композитные панели.

Нержавеющая заклёпка как применять

• Для композита — применять заклёпку не менее 14 мм
• Для HPL 16-18 мм
• Для фиброцементных плит 18-21 мм.
• Для кассет и листовых материалов из стали — 14-16 мм

Поделиться:

Заклепка вытяжная стальная: схема и технические характеристики

ЗАКЛЁПКА ВЫТЯЖНАЯ СТАЛЬНАЯ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ L D Н Т R Р F G. MM Обозначение длина заклепки, мм диаметр отверстия под заклёпку, мм диаметр заклепки, мм диаметр фланца, мм толщина фланца, мм радиус мм мм мм толщина закрепл. материала. мин. вырыв. сила, кН мин. срез. сила, кН вес 1000 шт/кг 3,2×6 5,80-6,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 9,00 1,00-3,20 1,90 1,26 1,60 3,2×8 7,80-8,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 11,00 3,20-4,80 1,90 1,26 1,63 3,2×10 9,80-10,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 13,00 4,80-6,40 1,90 1,26 1,71 3,2×12 11,80-12,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 15,00 8,00-9,60 1,90 1,26 1,79 3,2×16 15,80-16,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 19,00 9,60-12,80 1,90 1,26 1,87 4×8 7,80-8,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 11,50 3,20-4,80 2,50 1,84 2,61 4×10 9,80-10,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 13,50 4,80-6,40 2,50 1,84 2,77 4×12 11,80-12,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 15,50 6,40-8,00 2,50 1,84 2,93 4×14 13,80-14,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 17,50 8,00-9,60 2,50 1,84 3,10 4×16 15,80-16,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 19,50 9,60-12,80 2,50 1,84 3,26 4,8×8 7,80-8,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 12,00 1,60-3,20 3,70 2,65 4,08 4,8×10 9,80-10,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 14,00 3,20-4,80 3,70 2,65 4,16 4,8×12 11,80-12,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 16,00 6,40-8,00 3,70 2,65 4,40 4,8×14 13,80-14,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 18,00 8,00-9,60 3,70 2,65 4,56 4,8×16 15,80-16,20 4,90 4,80 9,20-9,45 1,70 0,60 27,00 19,00 9,60-11,20 3,70 2,65 4,89 Материал: стержень — сталь С1018 оцинлованная                  заклепка — сталь оцинкованная

Вытяжные заклепки — Grainger Industrial Supply

1 169 товаров

Вытяжная заклепка от Grainger позволяет устанавливать крепеж только с одной стороны заготовки, когда открытая сторона недоступна или даже не видна с другой стороны. Используйте глухие заклепки, чтобы собрать все, от небольших электронных компонентов до гигантских стальных балок. Выбирайте из больших фланцевых головок, структурированных куполообразных головок, головок с пуговицами, потайных головок и т. д. Какой бы тип заклепки вам ни понадобился, Grainger может помочь вам найти именно тот стиль, который соответствует вашим требованиям.

Вытяжная заклепка от Grainger позволяет устанавливать крепеж только с одной стороны заготовки, когда открытая сторона недоступна или даже не видна с другой стороны. Используйте глухие заклепки, чтобы собрать все, от небольших электронных компонентов до гигантских стальных балок. Выбирайте из больших фланцевых головок, структурированных куполообразных головок, головок с пуговицами, потайных головок и т. д. Какой бы тип заклепки вам ни понадобился, Grainger может помочь вам найти именно тот стиль, который соответствует вашим требованиям.

• Вытяжная заклепка 3/16 дюйма

• 1/8 «Слепая Закерка

• 1/4″ Слепая Закрепление

• 5/32 «Слепая заклепка

• 3/32″ Слепая бурю

• 5/16 «Слепая Rivet

• 5/16″ Слепая Rivet

• 5/16 «Слепая Rivet

• 5/16″ Слепая Rivet

• 1/16″ Blind Rivet

• 6. 3mm Blind Rivet

• 9/32″ Blind Rivet

• 15/64″ Blind Rivet

• 6.0mm Blind Rivet

• Вытяжная заклепка 13/64 дюйма

• 17/64 «Слепая Закерка

Стиль головки на разрывов

3/16″ Слепая заклепок.

Loading…

Тип головки заклепки с потайной головкой

3/16″ глухая заклепка Тип головки заклепки с потайной головкой, отсортировано по материалу тела заклепки, по возрастанию

Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Loading…
Loading…
Loading…
Loading…
Loading…
Loading…

Заклепка с куполообразной головкой, тип

9

3/16″ Blind Rivet Domed Rivet Head Style, sorted by Rivet Body Material, ascending

Loading. ..
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..

. ..

9

Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

. ..

9

Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

. ..

9

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. …

Loading…

Loading…

Loading…

Loading…

Loading…

Loading …

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. ..

9

Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка .. .
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

. ..

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Большой фланцевой стиль заклепок

9

3/16 «Слепой Закерк0081

Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …

. ..

9

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. …

Loading…

Loading…

Loading…

Loading…

Loading…

Loading …

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. ..

Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Загрузка …
Загрузка …

Стиль головы заклетняя голова

.

9

3/16 «Слепая булочка -шлепа

1/8″ глухая заклепка с потайной головкой, отсортировано по материалу тела заклепки, по возрастанию

Загрузка…							2 00081
Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

. ..

9

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. …

Загрузка …

Загрузка …

. …

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка . ..

. ..

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. …

Загрузка …

Загрузка …

Загрузка …

Загрузка . ..

Загрузка …

.

Стиль заклетней головки купола

9

1/8 «Слепая заклепка куполовая заклепа …

Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

. ..

9

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. …

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

Загрузка . ..

Загрузка …

Загрузка …

. ..

99.

9

Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка . ..
Загрузка …
Нагрузка …
Погрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

. ..

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

.

Загрузка…

Loading…

Large Flanged Rivet Head Style

1/8″ Blind Rivet Large Flanged Rivet Head Style, sorted by Rivet Body Material, ascending

Загрузка . ..
Загрузка …
Загрузка …
.0080 Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка

.

9

5.

Стиль заклетней головы купола

1/4 «Слепая заклепка в стиле головы заклеки, сортированная по заклепок -телу, восходящая

. 3341 Стиль заклетняя головка. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
…
…
…
								Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

9335. ...IT …. 9335. ...IT … 9335. ...IT …

1/4 «Слепая заклепка в стиль заклепа0079

Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Погрузка . ..
Нагрузка …
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.								Загрузка …
Загрузка …
Загрузка …
.								Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
.								Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

Большой фланцевой стиль заклепки

1/4 «Слепая Закерк0077

Загрузка …

Загрузка …

ТУРСОВОЙ СТИНИЙ СТИЛЬ СТИНИКА

1/4 «Слепой

Загрузка . ..

Countersunck Rivet Стиль

.

5/32 «Стиль rivet gated gamest vivet rivet gared vivet rivet vivet vivet vivet vivet rivet vivet vivet rivet vivet rivet rivet rivet rivet rivet rivet rivet rivet rivet.0068

Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …

Стиль заклепок

.

Loading. .. Loading… Loading… Loading… Loading… Loading … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка …. Loading… Loading… Loading… Loading… Loading… Loading… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка …

9

. ..

9008.

9

Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
…
…
…
Загрузка…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.							Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
. …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …

. ..

9

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. …

Загрузка …

Загрузка …

. …

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка . ..

. ..

2.SMED DOMED DOMED HEAD

3

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. …

Загрузка …

Загрузка …

Загрузка …

Загрузка . ..

Загрузка …

.

Загрузка…

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Loading…

Загрузка…

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

.

Загрузка …

Загрузка …

Загрузка …

Загрузка …

. 5/32 «Слепая заклепка. Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . … Loading… Loading… Loading… Loading… Loading… Loading… Loading… Loading. .. Loading… Loading… Loading… Loading… Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Загрузка … Загрузка … Загрузка … Загрузка … DOMED HEAD GEAD СЛАГО СЛУЧАЯ 393

3/0002

DOMED DOMED HEAD

3

393/0002

DOMED DOMED DOMED DOMED.

Тип головки заклепки, отсортированный по материалу тела заклепки, по возрастанию Загрузка … Нагрузка … Загрузка …. Загрузка … Загрузка … Загрузка … Загрузка … Загрузка ….

Загрузка … Загрузка … Загрузка … Загрузка … Загрузка …. … Loading… Loading. .. Loading… Loading… Loading…

Domed Тип головки заклепки

5/16″ Blind Rivet Domed Rivet Head Style, sorted by Rivet Body Material, ascending

Loading…

Loading…

Loading …

Загрузка…

Загрузка…

Тип головки заклепки с куполом

Материал корпуса с заклепками, 1/16″ по возрастанию

Загрузка . ..

Domed Head Style Head

6.3ms Blaind Rivet Domed Rivet Headed Rivet Head.

Загрузка…

Тип головки заклепки с куполом

9/32″ Тип заклепки с выпуклой головкой, 9/32″0068

Загрузка …

Стиль rivet vivet

15/64.

Loading…

Domed Rivet Head Style

6.0mm Blind Rivet Domed Rivet Head Style, sorted by Rivet Body Material, ascending

Загрузка …

Domed Head Style

13/64 «Rivet Head Head

13/64″ Rivet Head Head

13/64 «Rivet Head.

Загрузка …

Загрузка …

Загрузка …

44928

.0064 17/64″ Blind Rivet Domed Rivet Head Style, sorted by Rivet Body Material, ascending Loading… Loading… Примечание: Доступность продукта определяется в режиме реального времени и постоянно корректируется. Продукт будет зарезервирован для вас, когда вы завершите свой заказ Герметичные [закрытые] потайные заклепки — J C Gupta & Sons Также известен как Запечатанная глухая заклепка. Эта заклепка с полностью закрытым корпусом идеальна для применений, требующих водонепроницаемости/герметичности под давлением, или там, где первостепенное значение имеет удержание оправки. Используется для создания герметичного соединения. Стили головы DOME -HEAD ORMED ORCOVER BULD HARD BLAID RIVET RIVET RIVET. составляет ок. в два раза больше диаметра тела заклепки. Обеспечивает достаточную опорную поверхность практически для всех операций, связанных с соединением металлов.   Доступен в нескольких комбинациях материалов. Алюминий: Алюминий-сталь – легкий и недорогой. Легко доступны. Имеет низкую прочность. Заклепки могут порваться/выйти из строя под нагрузкой. Загрузить техническое описание AL-ST Алюминий-алюминий – Чрезвычайно легкий и полезный для аэрокосмических приложений. Низкая прочность. Использование должно быть тщательно спланировано для нагрузки. Загрузить техническое описание AL-AL Алюминий – нержавеющая сталь – Эта комбинация обладает отличной коррозионной стойкостью и повышенной прочностью. Предлагает гибкий вариант для многих ситуаций. Загрузить техпаспорт AL-SS Сталь: Сталь-Сталь                                                                                                                                       . Поскольку тело заклепки стальное, оно подвержено коррозии. Нержавеющая сталь – Нержавеющая сталь – Обладает отличной коррозионной стойкостью и высокой прочностью. Заклепки относительно дороги и требуют более сильных инструментов для установки. Загрузить техпаспорт A2-A2 Загрузить техпаспорт A4-Duplex Нержавеющая сталь – Сталь – Эта комбинация упрощает установку, поскольку стальная оправка легко ломается по сравнению с оправкой из нержавеющей стали. Уменьшенная стоимость по сравнению с оправкой из нержавеющей стали. Медь: Copper-Steel  – Используйте там, где требуется электрическая проводимость. Загрузить техпаспорт CU-ST Медь-нержавеющая сталь  – Используется там, где требуется электрическая проводимость и коррозионная стойкость. Загрузить техпаспорт CU-SS Головка CSK   Профиль головки CSK с потайной головкой обеспечивает аккуратную и гладкую отделку соединения. Это обеспечивает многослойную сборку, а также безопасную поверхность без каких-либо выступов.     Доступен в нескольких комбинациях материалов. Aluminium – Aluminuim            Download-Datasheet AL-AL Aluminium – Steel                    Download-Datasheet AL-ST Aluminium – Stainless Steel        Download-Datasheet AL-A2 Stainless Steel – Stainless Steel Download -Технический паспорт A2-A2 Руководство по использованию материалов Гальваническая коррозия • Когда разнородные металлы вступают в контакт в присутствии электролита, возникает гальваническое воздействие, вызывающее коррозию одного металла быстрее, а другого медленнее. Это явление может привести к серьезным повреждениям заклепочных соединений, и необходимо соблюдать осторожность, чтобы этого не произошло. Следующая таблица является руководством. МЕТАЛЛИЧЕСКОЕ СОЕДИНЕНИЕ МАТЕРИАЛ ЗАКЛЕПКИ↓ Алюминий Сталь с покрытием Нержавеющая сталь Медь Латунь Алюминий ДА УХОД НЕТ НЕТ НЕТ Сталь с покрытием НЕТ ДА НЕТ НЕТ НЕТ Нержавеющая сталь УХОД УХОД ДА ДА ДА Медь № НЕТ ДА ДА ДА Монель НЕТ НЕТ ДА ДА ДА ДА Совместимость № Несовместимо – избегайте контакта друг с другом УХОД Используйте с осторожностью. Покраска металлов поможет Следовательно, 1) Выберите материалы, которые находятся как можно ближе друг к другу в таблице серии Galvanic 2) Обеспечьте барьер между двумя металлами, такой как краска, неметаллическая шайба или прокладки 3) Спроектируйте крепежный элемент как катод, поэтому катодная площадь меньше, чем у , по сравнению с анодной площадью 4) Используйте металлическую отделку крепежной детали, которая в таблице близка к материалу сопряжения 1/4 Глухая заклепка | Глухие заклепки Наш бесконечный ряд включает в себя глухие заклепки 1/4 и многое другое! Рекомендуемый продукт Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,251 до 0,375 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,6 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте $22,11 Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,251 до 0,375 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,6 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте Купить слепую заклепку 1/4 Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,376 до 0,500 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,725 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте $33,05 Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,376 до 0,500 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,725 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,063 до 0,250 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки сталь, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,475 дюйма, прочность на одиночный сдвиг (фунты) 1, 245 фунтов, прочность на растяжение (фунты) 1, 505 фунтов, сердечник -, количество в упаковке 100 Посмотреть полную информацию о продукте $19,47 Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,063 до 0,250 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки сталь, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,475 дюйма, прочность на одиночный сдвиг (фунты) 1, 245 фунтов, прочность на растяжение (фунты) 1, 505 фунтов, сердечник -, количество в упаковке 100 Посмотреть полную информацию о продукте Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,063 до 0,250 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки алюминий, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,475 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте $15,85 Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,063 до 0,250 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки алюминий, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,475 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,626 до 0,750 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,975 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте $ 46,52 Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,626 до 0,750 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,975 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,251 до 0,375 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки алюминий, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,6 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте $15,83 Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,251 до 0,375 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки алюминий, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,6 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,063 до 0,250 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,475 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте $26,33 Глухая заклепка, Глухая заклепка с открытым концом, Размер сверла F, Диапазон захвата от 0,063 до 0,250 дюйма, Диаметр головки. 0,500 дюйма, высота головки 0,069 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,475 дюйма, прочность на одиночный сдвиг (фунты) 600 фунтов, прочность на растяжение (фунты) 750 фунтов, сердцевина -, количество в упаковке 100 Посмотреть полную информацию о продукте Глухая заклепка, закрытая заклепка, размер сверла F, диапазон захвата от 0,126 до 0,250 дюйма, диаметр головки. 0,500 дюйма, высота головки 0,084 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки алюминий, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,485 дюйма, прочность на одиночный сдвиг (фунты) 900 фунтов, прочность на растяжение (фунты) 1, 100 фунтов, сердечник -, количество в упаковке 100 Посмотреть полную информацию о продукте $16,04 Глухая заклепка, закрытая заклепка, размер сверла F, диапазон захвата от 0,126 до 0,250 дюйма, диаметр головки. 0,500 дюйма, высота головки 0,084 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки алюминий, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,485 дюйма, прочность на одиночный сдвиг (фунты) 900 фунтов, прочность на растяжение (фунты) 1, 100 фунтов, сердечник -, количество в упаковке 100 Посмотреть полную информацию о продукте Глухая заклепка, закрытая заклепка, размер сверла F, диапазон захвата от 0,251 до 0,375 дюйма, диаметр головки. 0,500 дюйма, высота головки 0,084 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки алюминий, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,61 дюйма, прочность на одиночный сдвиг (фунты) 900 фунтов, прочность на растяжение (фунты) 1, 100 фунтов, сердечник -, количество в упаковке 100 Посмотреть полную информацию о продукте $26. 00 Глухая заклепка, закрытая заклепка, размер сверла F, диапазон захвата от 0,251 до 0,375 дюйма, диаметр головки. 0,500 дюйма, высота головки 0,084 дюйма, размер отверстия от 0,257 до 0,261 дюйма, материал оправки сталь, материал корпуса заклепки алюминий, диаметр заклепки. 1/4 дюйма, головка заклепки куполообразная, длина заклепки 0,61 дюйма, прочность на одиночный сдвиг (фунты) 900 фунтов, прочность на растяжение (фунты) 1, 100 фунтов, сердечник -, количество в упаковке 100 Посмотреть полную информацию о продукте Инструмент для заклепок, Для диаметра заклепки 1/8 дюйма, 5/32 дюйма, 3/16 дюйма, 6 мм, 1/4 дюйма, Для материала заклепки Алюминий, Нержавеющая сталь, Сталь, Для слепого типа заклепки, Тип инструмента для заклепки Инструмент для заклепки, Включает насадку Да, насадки в комплекте 1/8 дюйма, 5/32 дюйма, 3/16 дюйма, 1/4 дюйма, материал корпуса сталь, компактное положение в невыдвинутом положении, сверхмощный класс, инструмент большой емкости с телескопическим рычагом, материал рукоятки винил , Стандартная подушка для рукоятки, включает в себя носовые упоры 1/8, 5/32, 3/16, 1/4 дюйма, 6,0 мм, ключ для носового наконечника Посмотреть полную информацию о продукте $201,59 Инструмент для заклепок, Для диаметра заклепки 1/8 дюйма, 5/32 дюйма, 3/16 дюйма, 6 мм, 1/4 дюйма, Для материала заклепки Алюминий, Нержавеющая сталь, Сталь, Для слепого типа заклепки, Тип инструмента для заклепки Инструмент для заклепки, Включает насадку Да, насадки в комплекте 1/8 дюйма, 5/32 дюйма, 3/16 дюйма, 1/4 дюйма, материал корпуса сталь, компактное положение в невыдвинутом положении, сверхмощный класс, инструмент большой емкости с телескопическим рычагом, материал рукоятки винил , Стандартная подушка для рукоятки, включает в себя носовые упоры 1/8, 5/32, 3/16, 1/4 дюйма, 6,0 мм, ключ для носового наконечника Посмотреть полную информацию о продукте Инструмент для заклепочных гаек, для заклепочных гаек, для заклепочных гаек с размером резьбы # 10-24, 1/4 дюйма -20, 3/8 дюйма -16, 5/16 дюйма -18, алюминий, стальная конструкция, ручки Резина, включает насадку и 4 оправки, размеры 10-24 (5PWY3), 1/4 дюйма-20 (5PWY5), 5/16 дюйма-18 (5PWY7) и 3/8 дюйма-16 (5PWY9) Посмотреть полную информацию о продукте $136,27 Инструмент для заклепочных гаек, для заклепочных гаек, для заклепочных гаек с размером резьбы # 10-24, 1/4 дюйма -20, 3/8 дюйма -16, 5/16 дюйма -18, алюминий, стальная конструкция, ручки Резина, включает насадку и 4 оправки, размеры 10–24 (5PWY3), 1/4 дюйма – 20 (5PWY5), 5/16 дюйма – 18 (5PWY7) и 3/8 дюйма – 16 (5PWY9). ) Посмотреть полную информацию о продукте Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки нержавеющая сталь, материал оправки нержавеющая сталь, диаметр заклепки. 1/4 дюйма, диапазон захвата от 0,080 до 0,375 дюйма, диаметр головки. 0,525, высота головки 0,97, размер отверстия 0,261-0,272, прочность на одиночный сдвиг (фунты) 2, 350, прочность на растяжение (фунты) 1, 800, количество в упаковке 10 Посмотреть полную информацию о продукте $35,67 Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки нержавеющая сталь, материал оправки нержавеющая сталь, диаметр заклепки. 1/4 дюйма, диапазон захвата от 0,080 до 0,375 дюйма, диаметр головки. 0,525, высота головки 0,97, размер отверстия 0,261-0,272, прочность на одиночный сдвиг (фунты) 2, 350, прочность на растяжение (фунты) 1, 800, количество в упаковке 10 Посмотреть полную информацию о продукте Еще из этой коллекции Еще из этой коллекции Узнать больше Магазин гаек и болтов. Rivet Dimensions Dimensions for Standard Dome Head Aluminium/Steel Pop Rivet Body:  Aluminium AL Mg3,5 Mandrel:  Steel Zinc Plated A1K   d1 dia. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 2,4 мм 4,0 мм 2,5 мм 5,0 мм 0,6 мм 1,45 мм 0,5 мм — 2,0 мм 2,4 мм 6,0 мм 2,5 мм 5,0 мм 0,6 мм 1,45 мм 2,0–4,0 мм 2,4 мм 8,0 мм 2,5 мм 5,0 мм 0,6 мм 1,45 мм 4,0–6,0 мм 2,4 мм 10,0 мм 2,5 мм 5,0 мм 0,6 мм 1,45 мм 6,0–8,0 мм 2,4 мм 12,0 мм 2,5 мм 5,0 мм 0,6 мм 1,45 мм 8,0–9,5 мм d1 диам. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 3,0 мм 4,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 0,5 мм — 1,5 мм 3,0 мм 5,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 0,5 мм — 2,5 мм 3,0 мм 6,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 1,5–3,5 мм 3,0 мм 7,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 1,5–4,5 мм 3,0 мм 8,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 3,5 мм — 5,0 мм 3,0 мм 9,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 4,5–6,0 мм 3,0 мм 10,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 5,0 мм — 7,0 мм 3,0 мм 12,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 7,0–9,0 мм 3,0 мм 14,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 9,0–11,0 мм 3,0 мм 16,0 мм 3,1 мм 6,0 мм 1,0 мм 1,8 мм 11,0–13,0 мм d1 диам. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 3,2 мм 4,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 0,5 мм — 1,5 мм 3,2 мм 5,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 0,5 мм — 2,5 мм 3,2 мм 6,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 1,5–3,5 мм 3,2 мм 8,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 3,5 мм — 5,0 мм 3,2 мм 10,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 5,0 мм — 7,0 мм 3,2 мм 12,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 7,0–9,0 мм 3,2 мм 15,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 9,0–12,0 мм 3,2 мм 18,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 12,0–15,0 мм 3,2 мм 20,0 мм 3,3 мм 6,4 мм 1,0 мм 1,8 мм 15,0–17,0 мм d1 диам. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 4,0 мм 5,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 0,5 мм — 2,5 мм 4,0 мм 6,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 1,0–3,0 мм 4,0 мм 7,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 3,0–4,5 мм 4,0 мм 8,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 3,0–5,0 мм 4,0 мм 10,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 5,0–6,5 мм 4,0 мм 12,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 6,5–8,5 мм 4,0 мм 14,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 8,5–10,5 мм 4,0 мм 16,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 10,5–12,5 мм 4,0 мм 18,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 12,5–14,5 мм 4,0 мм 20,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 14,5–16,5 мм 4,0 мм 25,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 16,5 мм — 21,0 мм 4,0 мм 30,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 21,0–26,0 мм 4,0 мм 35,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 26,0–31,0 мм 4,0 мм 40,0 мм 4,1 мм 8,0 мм 1,4 мм 2,2 мм 31,0–36,0 мм d1 диам. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 4,8 мм 6,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 0,5 мм — 3,0 мм 4,8 мм 8,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 3,0–4,5 мм 4,8 мм 10,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 4,5–6,0 мм 4,8 мм 12,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 6,0–8,0 мм 4,8 мм 14,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 8,0–10,0 мм 4,8 мм 16,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 10,0–12,0 мм 4,8 мм 18,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 12,0–14,0 мм 4,8 мм 21,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 14,0–17,0 мм 4,8 мм 24,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 17,0–20,0 мм 4,8 мм 27,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 20,0–23,0 мм 4,8 мм 30,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 23,0–25,0 мм 4,8 мм 32,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 25,0–27,0 мм 4,8 мм 35,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 27,0–30,0 мм 4,8 мм 40,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 30,0–35,0 мм 4,8 мм 45,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 35,0–40,0 мм 4,8 мм 50,0 мм 4,9 мм 9,5 мм 1,5 мм 2,65 мм 40,0–45,0 мм d1 диам. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 5,0 мм 6,0 мм 5,1 мм 9,5 мм 1,6 мм 2,65 мм 0,5 мм — 3,0 мм 5,0 мм 8,0 мм 5,1 мм 9,5 мм 1,6 мм 2,65 мм 3,0–4,5 мм 5,0 мм 10,0 мм 5,1 мм 9,5 мм 1,6 мм 2,65 мм 4,5–6,0 мм 5,0 мм 12,0 мм 5,1 мм 9,5 мм 1,6 мм 2,65 мм 6,0–8,0 мм 5,0 мм 14,0 мм 5,1 мм 9,5 мм 1,6 мм 2,65 мм 8,0–10,0 мм 5,0 мм 16,0 мм 5,1 мм 9,5 мм 1,6 мм 2,65 мм 10,0–12,0 мм 5,0 мм 18,0 мм 5,1 мм 9,5 мм 1,5 мм 2,65 мм 12,0–14,0 мм 5,0 мм 20,0 мм 5,1 мм 9,5 мм 1,5 мм 2,65 мм 14,0–16,0 мм 5,0 мм 25,0 мм 5,1 мм 9,5 мм 1,5 мм 2,65 мм 16,0–21,0 мм 5,0 мм 30,0 мм 5,1 мм 9,5 мм 1,5 мм 2,65 мм 21,0–25,0 мм 5,0 мм 35,0 мм 5,1 мм 9,5 мм 1,5 мм 2,65 мм 25,0–30,0 мм 5,0 мм 40,0 мм 5,1 мм 9,5 мм 1,5 мм 2,65 мм 30,0–35,0 мм 5,0 мм 45,0 мм 5,1 мм 9,5 мм 1,5 мм 2,65 мм 35,0–40,0 мм 5,0 мм 50,0 мм 5,1 мм 9,5 мм 1,5 мм 2,65 мм 40,0–45,0 мм d1 диам. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 6,0 мм 8,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 2,0–3,0 мм 6,0 мм 10,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 3,0–5,0 мм 6,0 мм 12,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 5,0 мм — 7,0 мм 6,0 мм 14,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 7,0–9,0 мм 6,0 мм 16,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 9,0–11,0 мм 6,0 мм 18,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 11,0–13,0 мм 6,0 мм 20,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 13,0–15,0 мм 6,0 мм 25,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 15,0–20,0 мм 6,0 мм 30,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 20,0–25,0 мм 6,0 мм 35,0 мм 6,1 мм 12,0 мм 1,8 мм 3,2 мм 25,0–30,0 мм d1 диам. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 6,4 мм 12,0 мм 6,5 мм 13,0 мм 2,2 мм 3,6 мм 3,0–6,0 мм 6,4 мм 15,0 мм 6,5 мм 13,0 мм 2,2 мм 3,6 мм 6,0–9,0 мм 6,4 мм 18,0 мм 6,5 мм 13,0 мм 2,2 мм 3,6 мм 9,0–12,0 мм 6,4 мм 22,0 мм 6,5 мм 13,0 мм 2,2 мм 3,6 мм 12,0–16,0 мм 6,4 мм 26,0 мм 6,5 мм 13,0 мм 2,2 мм 3,6 мм 16,0–20,0 мм 6,4 мм 30,0 мм 6,5 мм 13,0 мм 2,2 мм 3,6 мм 20,0–24,0 мм 6,4 мм 35,0 мм 6,5 мм 13,0 мм 2,2 мм 3,6 мм 24,0–29,0 мм 6,4 мм 35,0 мм 6,5 мм 13,0 мм 2,2 мм 3,6 мм 29,0–42,0 мм d1 диам. Л Размер сверла d2 диам. К ш диам. Диапазон захвата 7,8 мм 15,0 мм 8,0 мм 13,5 мм 2,2 мм 3,6 мм 6,0 мм — 90,0 мм 7,8 мм 22,0 мм 8,0 мм 13,5 мм 2,2 мм 3,6 мм 9,0–16,0 мм Размеры на 120 ° Congersunk Head Aluminum/Steel Pop Rivet Body: Aluminum Al MG35 .5422
d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
2,4 мм	6,0 мм	2,5 мм	5,0 мм	0,8 мм	1,45 мм	2,0–4,0 мм
2,4 мм	8,0 мм	2,5 мм	5,0 мм	0,8 мм	1,45 мм	4,0–6,0 мм
2,4 мм	10,0 мм	2,5 мм	5,0 мм	0,8 мм	1,45 мм	6,0–8,0 мм

d1 диам.	л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
3,2 мм	6,0 мм	3,1 мм	6,0 мм	1,1 мм	1,8 мм	2,5–3,5 мм
3,2 мм	8,0 мм	3,1 мм	6,0 мм	1,1 мм	1,8 мм	3,5 мм — 5,0 мм
3,2 мм	10,0 мм	3,1 мм	6,0 мм	1,1 мм	1,8 мм	5,0 мм — 7,0 мм
3,2 мм	12,0 мм	3,1 мм	6,0 мм	1,1 мм	1,8 мм	7,0–9,0 мм
3,2 мм	14,0 мм	3,1 мм	6,0 мм	1,1 мм	1,8 мм	9,0–11,0 мм
3,2 мм	16,0 мм	3,1 мм	6,0 мм	1,1 мм	1,8 мм	11,0–13,0 мм

d1 диам.	л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
4,0 мм	6,0 мм	4,1 мм	7,8 мм	1,4 мм	2,2 мм	1,5–3,0 мм
4,0 мм	8,0 мм	4,1 мм	7,8 мм	1,4 мм	2,2 мм	3,0–5,0 мм
4,0 мм	10,0 мм	4,1 мм	7,8 мм	1,4 мм	2,2 мм	5,0–6,5 мм
4,0 мм	12,0 мм	4,1 мм	7,8 мм	1,4 мм	2,2 мм	6,5–8,5 мм
4,0 мм	14,0 мм	4,1 мм	7,8 мм	1,4 мм	2,2 мм	8,5–10,5 мм
4,0 мм	16,0 мм	4,1 мм	7,8 мм	1,4 мм	2,2 мм	10,5–12,5 мм
4,0 мм	18,0 мм	4,1 мм	7,8 мм	1,4 мм	2,2 мм	12,5–14,5 мм
4,0 мм	20,0 мм	4,1 мм	7,8 мм	1,4 мм	2,2 мм	14,5–16,5 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
4,8 мм	6,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	2,0–3,0 мм
4,8 мм	8,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	3,0–4,5 мм
4,8 мм	10,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	4,5–6,0 мм
4,8 мм	12,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	6,0–8,0 мм
4,8 мм	14,0 мм	4,9мм	9,5 мм	1,8 мм	2,65 мм	8,0–10,0 мм
4,8 мм	16,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	10,0–12,0 мм
4,8 мм	18,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	12,0–14,0 мм
4,8 мм	21,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	14,0–17,0 мм
4,8 мм	24,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	17,0–20,0 мм
4,8 мм	27,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	20,0–23,0 мм
4,8 мм	30,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	23,0–25,0 мм
4,8 мм	35,0 мм	4,9 мм	9,5 мм	1,8 мм	2,65 мм	25,0–30,0 мм

диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
5,0 мм	6,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	2,0 мм — 3,0 мм
5,0 мм	8,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	3,0–4,5 мм
5,0 мм	10,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	4,5–6,0 мм
5,0 мм	12,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	6,0–8,0 мм
5,0 мм	14,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	8,0–10,0 мм
5,0 мм	16,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	10,0–12,0 мм
5,0 мм	18,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	12,0–14,0 мм
5,0 мм	20,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	14,0–16,0 мм
5,0 мм	25,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	16,0–21,0 мм
5,0 мм	30,0 мм	5,1 мм	9,5 мм	1,8 мм	2,65 мм	21,0–25,0 мм









Размеры алюминиевой/стальной заклепки с большой головкой

Корпус: 9 MgAluminium, 5540 Оправка:  Сталь оцинкованная A1K



диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
3,2 мм	6,0 мм	3,3 мм	9,5 мм	1,1 мм	1,8 мм	0,5 мм — 3,5 мм
3,2 мм	8,0 мм	3,3 мм	9,5 мм	1,1 мм	1,8 мм	3,5 мм — 5,0 мм
3,2 мм	10,0 мм	3,3 мм	9,5 мм	1,1 мм	1,8 мм	5,0 мм — 7,0 мм
3,2 мм	12,0 мм	3,3 мм	9,5 мм	1,1 мм	1,8 мм	7,0–9,0 мм
3,2 мм	16,0 мм	3,3 мм	9,5 мм	1,1 мм	1,8 мм	9,0–13,0 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
4,0 мм	8,0 мм	4,1 мм	12,0 мм	1,4 мм	2,2 мм	3,0–5,0 мм
4,0 мм	10,0 мм	4,1 мм	12,0 мм	1,4 мм	2,2 мм	5,0–6,5 мм
4,0 мм	12,0 мм	4,1 мм	12,0 мм	1,4 мм	2,2 мм	6,5–8,5 мм
4,0 мм	14,0 мм	4,1 мм	12,0 мм	1,4 мм	2,2 мм	8,5–10,5 мм
4,0 мм	16,0 мм	4,1 мм	12,0 мм	1,4 мм	2,2 мм	10,5–12,5 мм
4,0 мм	18,0 мм	4,1 мм	12,0 мм	1,4 мм	2,2 мм	12,5–14,5 мм
4,0 мм	20,0 мм	4,1 мм	12,0 мм	1,4 мм	2,2 мм	14,5–16,5 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
4,8 мм	10,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	4,5–6,0 мм
4,8 мм	12,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	6,0–8,0 мм
4,8 мм	14,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	8,0–10,0 мм
4,8 мм	16,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	10,0–12,0 мм
4,8 мм	18,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	12,0–14,0 мм
4,8 мм	21,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	14,0–17,0 мм
4,8 мм	24,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	17,0–20,0 мм
4,8 мм	27,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	20,0–23,0 мм
4,8 мм	30,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	23,0–25,0 мм
4,8 мм	35,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	25,0–30,0 мм
4,8 мм	40,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	30,0–35,0 мм
4,8 мм	45,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	35,0–40,0 мм
4,8 мм	50,0 мм	4,9 мм	14,0 мм	1,8 мм	2,65 мм	40,0–45,0 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
4,8 мм	10,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	4,5–6,0 мм
4,8 мм	12,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	6,0–8,0 мм
4,8 мм	14,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	8,0–10,0 мм
4,8 мм	16,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	10,0–12,0 мм
4,8 мм	18,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	12,0–14,0 мм
4,8 мм	21,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	14,0–17,0 мм
4,8 мм	24,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	17,0–20,0 мм
4,8 мм	27,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	20,0–23,0 мм
4,8 мм	30,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	23,0–25,0 мм
4,8 мм	35,0 мм	4,9 мм	16,0 мм	1,8 мм	2,65 мм	25,0–30,0 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
4,8 мм	25,0 мм	4,9 мм	19,0 мм	1,8 мм	2,65 мм	17,0–20,0 мм
4,8 мм	30,0 мм	4,9 мм	19,0 мм	1,8 мм	2,65 мм	20,0–25,0 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
5,0 мм	8,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	3,0–4,5 мм
5,0 мм	10,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	4,5–6,0 мм
5,0 мм	12,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	6,0–8,0 мм
5,0 мм	14,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	8,0–10,0 мм
5,0 мм	16,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	10,0–12,0 мм
5,0 мм	18,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	12,0–14,0 мм
5,0 мм	20,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	14,0–16,0 мм
5,0 мм	25,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	16,0–21,0 мм
5,0 мм	30,0 мм	5,1 мм	11,0 мм	1,6 мм	2,65 мм	21,0–25,0 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
5,0 мм	8,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	3,0–4,5 мм
5,0 мм	10,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	4,5–6,0 мм
5,0 мм	12,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	6,0–8,0 мм
5,0 мм	14,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	8,0–10,0 мм
5,0 мм	16,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	10,0–12,0 мм
5,0 мм	18,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	12,0–14,0 мм
5,0 мм	20,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	14,0–16,0 мм
5,0 мм	25,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	16,0–21,0 мм
5,0 мм	30,0 мм	5,1 мм	14,0 мм	1,8 мм	2,65 мм	21,0–25,0 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	Диапазон захвата
6,4 мм	10,0 мм	6,5 мм	15,0 мм
6,4 мм	12,0 мм	6,5 мм	15,0 мм

Размеры для многогранного алюминия/стальной головки купола.

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	I (макс.)	Диапазон захвата
3,2 мм	8,0 мм	3,3–3,5 мм	6,2 мм	1,1 мм	1,8 мм	10,1 мм	0,5 мм — 5,0 мм
3,2 мм	9,5 мм	3,3–3,5 мм	6,2 мм	1,1 мм	1,8 мм	11,6 мм	1,5–6,5 мм
3,2 мм	11,0 мм	3,3–3,5 мм	6,2 мм	1,1 мм	1,8 мм	13,1 мм	4,0–8,0 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	I (макс.)	Диапазон захвата
4,0 мм	6,8 мм	4,1–4,3 мм	8,2 мм	1,4 мм	2,2 мм	10,0 мм	0,5 мм — 3,5 мм
4,0 мм	9,5 мм	4,1–4,3 мм	8,2 мм	1,4 мм	2,2 мм	12,0 мм	1,0–4,0 мм
4,0 мм	11,0 мм	4,1–4,3 мм	8,2 мм	1,4 мм	2,2 мм	13,0 мм	2,0–6,0 мм
4,0 мм	12,5 мм	4,1–4,3 мм	8,2 мм	1,4 мм	2,2 мм	15,0 мм	4,0–9,0 мм
4,0 мм	16,5 мм	4,1–4,3 мм	8,2 мм	1,4 мм	2,2 мм	19,0 мм	6,0–13,0 мм

d1 диам.	Л	Размер сверла	d2 диам.	К	ш диам.	I (макс.)	Диапазон захвата
4,8 мм	10,5 мм	4,9–5,1 мм	9,9 мм	1,6 мм	2,75 мм	14,0 мм	1,5–6,5 мм
4,8 мм	15,5 мм	4,9–5,1 мм	9,9 мм	1,6 мм	2,75 мм	18,0 мм	4,5–11,0 мм
4,8 мм	16,5 мм	4,9–5,1 мм	9,9 мм	1,6 мм	2,75 мм	20,0 мм	6,5–14,5 мм
4,8 мм	19,5 мм	4,9–5,1 мм	9,9 мм	1,6 мм	2,75 мм	23,0 мм	8,5–14,5 мм
4,8 мм	24,5 мм	4,9–5,1 мм	9,9 мм	1,6 мм	2,75 мм	28,0 мм	12,5 мм — 20,0 мм

d1 диам.	л	Размер сверла	d2 диам.	К	ш диам.	I (макс.)	Диапазон захвата
6,4 мм	12,0 мм	6,5 мм	13,0 мм	1,8 мм	3,6 мм	17,0 мм	1,0–6,0 мм
6,4 мм	15,0 мм	6,5 мм	13,0 мм	1,8 мм	3,6 мм	20,0 мм	4,0–9,0 мм
6,4 мм	18,0 мм	6,5 мм	13,0 мм	1,8 мм	3,6 мм	23,0 мм	6,0–12,0 мм





Размеры для многогранного алюминия /нержавеющей стали Countersunk Head Bepet

КОДА: Aluminum Al-MG 2,5
Манрель . Л Размер сверла d2 диам. К ш диам. I (макс.) Диапазон захвата 3,2 мм 9,5 мм 3,3–3,5 мм 5,8 мм 1,1 мм 1,8 мм 11,0 мм 1,5–6,0 мм 4,0 мм 11,0 мм 4,1–4,3 мм 7,3 мм 1,3 мм 2,2 мм 12,8 мм 2,0–8,0 мм 4,8 мм 12,0 мм 4,9–5,1 мм 8,8 мм 1,6 мм 2,75 мм 14,2 мм 2,0–7,5 мм 4,8 мм 16,5 мм 4,9–5,1 мм 8,8 мм 1,6 мм 2,75 мм 18,7 мм 6,0–12,0 мм







Dimensions for Multigrip Large Head Rivet Aluminium/Steel

Body:  Aluminium AL Mg 2,5
Mandrel:  Steel Zinc Plated A1K

d1 dia.	Л	Размер сверла	d2 диам.	К	ш диам.	л	Диапазон захвата
3,2 мм	8,0 мм	3,30–3,50 мм	9,5 мм	1,1 мм	1,8 мм	10,0 мм	0,5 мм — 5,0 мм
4,0 мм	13,0 мм	4,10–4,30 мм	12,0 мм	1,4 мм	2,2 мм	15,3 мм	3,0–9,0 мм
4,0 мм	16,0 мм	4,10–4,30 мм	12,0 мм	1,4 мм	2,2 мм	18,8 мм	6,0–13,0 мм
4,8 мм	10,5 мм	4,90–5,10 мм	16,0 мм	1,8 мм	2,75 мм	14,0 мм	1,5–6,0 мм
4,8 мм	17,0 мм	4,90–5,10 мм	16,0 мм	1,8 мм	2,75 мм	20,0 мм	6,0–12,5 мм
4,8 мм	25,0 мм	4,90–5,10 мм	16,0 мм	1,8 мм	2,75 мм	28,0 мм	12,0–19,5 мм

Факты

Заклепки использовались для соединения вещей с бронзового века, но для их установки обычно требовалось два рабочих: один с молотком, чтобы забить заклепку в отверстие, другой с распоркой, чтобы установить ее на противоположной стороне . Затем, в середине 19В 30-х годах инженеры разработали глухие или ломаные заклепки. Они позволяют рабочим устанавливать крепеж с одной стороны заготовки, когда противоположная сторона недоступна или даже не видна.

 Вытяжные заклепки в настоящее время используются для сборки всего: от вытяжных заклепок различных размеров, стилей и материалов, небольших электронных компонентов в сотовых телефонах до стальных балок в крупнейших в мире мостах. Они соединяют различные материалы различной толщины и могут работать в самых сложных условиях. Высокотехнологичный контроль качества обеспечивает надежную установку, позволяющую установить только правильные заклепки в правильные отверстия.

  Как они работают

Вытяжная заклепка имеет гладкий, полый, цилиндрический корпус, увенчанный расширяющейся головкой, и оправку из сплошного стержня с утолщенной головкой, которая выходит из полого стержня заклепки. Это чем-то похоже на гвоздь. Чтобы установить ее, губка установочного инструмента захватывает оправку и втягивает ее в тело заклепки через просверленное или пробитое отверстие в одном или нескольких слоях материала. Головка оправки расширяет стенки заклепки наружу, плотно вдавливая их в стенки отверстия, при этом образуя плотно сжатую несущую зону на противоположной стороне материала. Неиспользуемые части дорна обламываются, когда растягивающее усилие превышает необходимое для полной деформации тела заклепки.

Производители заклепок делают на некоторых оправках канавки, чтобы ослабить их, по сути заранее определяя место, где напряжение их сломает. Некоторые оправки также имеют механический замок, который защелкивается, закрывает отверстие в оболочке заклепки и фиксирует оставшуюся часть оправки внутри втулки. Установка, с момента нажатия оператором на спусковой крючок до окончательной установки заклепки, занимает около секунды и оставляет постоянное, виброустойчивое соединение.

 Контролируемое расширение тела заклепки достигается за счет правильной конструкции и выбора материала. Вместе они обеспечивают равномерное сжатие и заполнение отверстий. Это, в свою очередь, позволяет глухими заклепками соединять различные материалы, включая металлы, пластмассы и дерево.

 Конструкторы выбирают вытяжные заклепки в зависимости от конкретного применения, а оправки — в зависимости от того, как они работают в качестве встроенного инструмента. Задача проектирования состоит в том, чтобы сочетать правильный размер и конфигурацию заклепок (конические, плавающие, острые или зубчатые) с правильной оправкой для прочных соединений и целостности заклепок. Цель состоит в том, чтобы тела заклепок деформировались в соответствии с заданными параметрами, а оправки ломались при точных нагрузках, чтобы обеспечить согласованность, прочность и долговечность соединения.

Преимущества вытяжных заклепок
Вытяжные заклепки — самый быстрый способ соединения материалов. Они могут быть установлены от 150 до 500/час, и каждая настройка идентична. Это сокращает время и затраты на сборку. В отличие от резьбовых крепежных деталей, здесь нет проблем с зазором инструмента, сбоями вращения и второстепенными деталями, такими как болты и нарезные пластины, которые увеличивают время сборки, вес и стоимость. (Нарезные пластины представляют собой плоские детали, крепящиеся к заготовке для усиления резьбовых деталей, установленных в тонких материалах.) Вытяжные заклепки, в отличие от резьбовых крепежных изделий, позволяют избежать проблем с чрезмерным или недостаточным затягиванием и зачисткой. Заклепки также не ослабляются после установки, потому что тело заклепки такого же размера или больше, чем отверстие, в которое она вставлена. Они также не будут вытряхиваться или ломаться, а плотное уплотнение помогает предотвратить утечки и просачивание.

 Штанги также работают с пластичными материалами и тонколистовыми металлами. При необходимости можно использовать заклепки с большими головками (как минимум на 50 % больше диаметра отверстия) для дальнейшего распределения нагрузки. А на мягком пластике три-четыре металлические ножки разворачиваются по диагонали по отмостке, чтобы еще больше распределить нагрузку. Как правило, головки оправок должны быть достаточно большими, чтобы распределять нагрузку, но не настолько большими, чтобы напрасно расходовался материал и добавлялся лишний вес.

 Вытяжные заклепки могут компенсировать отверстия неправильной формы, если они находятся в пределах 0,004 дюйма от диапазона расширения заклепок. Сжатие тела заклепки при установке компенсирует такие неровности, как и металлические ножки, расширяющие несущую поверхность.

Стержни позволяют крепить окрашенные детали, а также детали с другим покрытием, не вызывая дефектов на поверхности. Резьбовые и болтовые крепления, с другой стороны, могут царапать, вмятины и ямочки на поверхности.

Типы глухих заклепок

Конструкционные глухие заклепки:

Эти типы заклепок полностью изготовлены методом холодной штамповки и имеют более высокую степень точности в процессе производства, что обеспечивает этому типу застежки лучшую посадку, форму и функциональность. в приложении.

Неструктурные глухие заклепки:

Они также изготавливаются с помощью машины для холодной штамповки, однако оправка или стержень изготавливаются на машине типа «гвоздь», которая может производить их с очень высокой скоростью. Поскольку оправка не имеет размеров в оборудовании, она основана на допуске материала, поступающего в машину. Это хорошее недорогое решение из-за процесса, однако, если приложение требует более высокой степени соответствия, формы и функциональности, вы можете рассмотреть структурную заклепку, а не недорогую неструктурную.



  Диаметр заклепки:  Выпускаются вытяжные заклепки диаметром от 3/32 до ¼ дюйма, с диаметром 1/32 дюйма. доступны пошаговые увеличения. Выбор диаметра зависит от площади, прочности и толщины материала. Чем больше диаметр, тем выше прочность на сдвиг и растяжение, что обусловлено толщиной и материалом корпуса заклепки.

  Диапазон захвата:  Толщина соединяемых материалов должна соответствовать диапазону захвата крепежа. (Диапазон захвата — это допустимая разница между длиной заклепки и толщиной материала.) Диапазон захвата увеличивается на 1/16 дюйма. приращения, с каждым добавлением, имеющим лучшее удержание стержня. 0,5 дюйма. диапазон захвата обычно представляет собой максимальную длину, достигаемую стандартными выносами, но нестандартные конструкции могут увеличить его до дюйма. Глухие заклепки стандартного размера соединяют материалы толщиной от 0,75 дюйма. Нестандартные заклепки подходят для материалов толщиной от 0,020 дюйма, таких как компоненты для мобильных телефонов и корпусов компьютеров, или толщиной до 2 дюймов для перекрытия зазоров в трубчатых сборках, таких как газон. стулья.

Подготовка отверстия: Заклепка должна полностью заполнить отверстие. Основными факторами, обеспечивающими это, являются толщина материала, диапазон захвата и диаметр заклепки. Если отверстие слишком большое, оно не будет заполнено, и в результате получится незакрепленная заклепка. Если отверстие слишком маленькое, заклепка не подойдет. В противном случае никакой специальной подготовки не требуется, если в отверстиях нет чрезмерных заусенцев.

Типы головок:  Существует три основных типа головок глухих заклепок: выступающие, с большим фланцем и потайные. Выступающие головки (также называемые куполообразными или кнопочными головками) являются наиболее распространенными и простыми. Большие фланцевые конструкции имеют головки, в четыре-пять раз превышающие диаметр тела заклепки, для увеличения опорной поверхности. Потайные головки после установки находятся заподлицо с материалом. Они используются для улучшения внешнего вида поверхности или уменьшения сопротивления ветру, например, при сборке самолетов.

Коррозионная стойкость:  Чтобы замедлить или предотвратить коррозию, тела заклепок и оправки часто изготавливаются из одинаковых материалов, включая низкоуглеродистую и нержавеющую сталь, никель-медные и алюминиевые сплавы. При соединении разнородных материалов инженеры определяют защитные покрытия и гильзы для предотвращения коррозии или когда заклепки не обладают теми же физическими и механическими свойствами, что и исходные материалы. Стержни из нержавеющей стали обеспечивают наилучшую защиту от коррозии в таких условиях, как лестницы в бассейнах и городские автобусы, подверженные воздействию соли.

Инструменты для установки
Существует множество типов инструментов для установки глухих заклепок, включая ручные, легкие и полуавтоматические. Все они состоят из тянущей головки, которая захватывает оправку во время расширения тела заклепки.

Ручные инструменты устанавливают крепеж с меньшей разрывной нагрузкой, обычно 1000 фунтов или менее. Они портативны и позволяют техникам быстро устанавливать заклепки разных размеров и типов. Гидропневматические ручные инструменты чаще всего используются для установки глухих заклепок. Ручные установщики также могут быть пневматическими, электрическими или с ручным приводом. Специальные носовые узлы приспособлены для установки заклепок в узких местах, каналах, вставках или под прямым углом к ​​корпусу заклепки.

До середины 1980-х большинство ручных инструментов были стальными и весили 15 фунтов и более. Современные версии легче и мощнее. Гидропневматические инструменты, изготовленные из пластика и алюминия, например, эргономически весят 4 фунта и устанавливают один шток в секунду. Старые версии устанавливали глухие заклепки в течение нескольких секунд, но операторы замедлялись из-за необходимости таскать более тяжелые инструменты в течение 8-часовой смены.

Многоголовочные полуавтоматические и полностью автоматические рабочие станции могут одновременно устанавливать до 268 штоков. Некоторые из этих инструментов также оснащены сложными мониторами и надежными датчиками и элементами управления, чтобы обеспечить правильное заклепывание и размещение.

Вытяжные заклепки из монеля от 3,00 € купить сейчас

Профессиональный адаптер для заклепок…

Пока нет оценки

только

 109,95 €

Коготь и магнитный захват

9Только 0002 4,95 €

Переключатель из нержавеющей стали

всего 12,95 евро

Глухие заклепки из нержавеющей стали

от 3,50 евро

Посмотреть рейтинги (25)

Вопросы (4)

Сбросить положение изображения

Закрыть

Назад

№ арт.

от

€3,00

с НДС, самовывоз

Выберите вариант

Оценить продукт

Доставка и доставка
информация

Спросите у других клиентов

25 отзывов покупателей

4,7 (из 25 оценок)

5 звезд

(19)

4 звезды

(5)

3 звезды

(1)

2 звезды

(0)

1 звезды

(0)

Что говорят другие клиенты SVB

100% реальные отзывы

Все отзывы

Последние рейтинги

5

4

3

Томас Ф.

17. 06.2020

Подтвержденная покупка

70280

Заклепки отличного качества

Отличный продукт

Полезный?

Франсуа Д.

14. 10.2021

Подтвержденная покупка

70281

Переведено автоматически
Показать исходный текст

супер заклепки

Жаль упаковка индивидуальная. Мы бросаем слишком много коробок. Обслуживание всегда безупречное и достаточно быстрое.

Полезный?

Ульрих Р.

11. 08.2021

Подтвержденная покупка

70233

Переведено автоматически
Показать исходный текст

Просто вытяжная заклепка

Полезный?

Посмотреть все рейтинги

Оцените продукт

Как бы вы оценили этот продукт?

Разочарован

Полностью не оправдал моих ожиданий

Плохо

Оправдались лишь некоторые ожидания

OK

Соответствует моим основным ожиданиям

Хорошо

Немного лучше моих общих ожиданий

Отлично

Полностью превосходит мои ожидания

Нажмите на звездочки, чтобы оценить

Клиенты также купили

Хомуты из нержавеющей стали

от 1,95 евро

СИКА
Сикафлекс — 291i Морской Герметик / Фи. ..

от 7,95 евро

Санитарный шланг с барьерным слоем

от 24,95 евро

Мега светодиод 60

всего за 19,95 евро

Деревянные заглушки через корпус

всего 8,50 евро

УХОД ЗА ЯХТАМИ
Герметик LEAK HERO / 625 мл

всего за 32,95 евро

Сумка SVB с отпечатком координат

всего 1,50 евро

Трубы из нержавеющей стали V4A

от 24,95 евро

Аналогичные товары

Профессиональный адаптер для заклепок. ..

Пока нет оценки

только

 109,95 €

Коготь и магнитный захват

всего за 4,95 евро

Переключатель из нержавеющей стали

всего 12,95 евро

Глухие заклепки из нержавеющей стали

от 3,50 евро

Клиенты спрашивают клиентов

Спросите других клиентов SVB , которые уже приобрели у нас этот продукт, о своем опыте.

Ваш вопрос будет автоматически перенаправлен другим клиентам SVB и опубликован на странице продукта. Пожалуйста, не задавайте вопросы, на которые может ответить только команда SVB, например, статус заказа или наличие товара. Вы также можете связаться с нашей командой SVB по электронной почте: [email protected] или по телефону: +49 (0)421 572

.

• Подробнее «Клиенты спрашивают клиентов» доступно на следующих языках
  :

Пока нет вопросов. Будьте первым, кто задаст вопрос!

<тип сценария = "текст/javascript">
/*
