ТОКАРНО РЕВОЛЬВЕРНЫЙ СТАНОК [головки, ЧПУ]

В линейке металлообрабатывающих центров [токарно-револьверный станок] занимает особую позицию.

Свое название агрегат получил по способу крепления режущих инструментов.

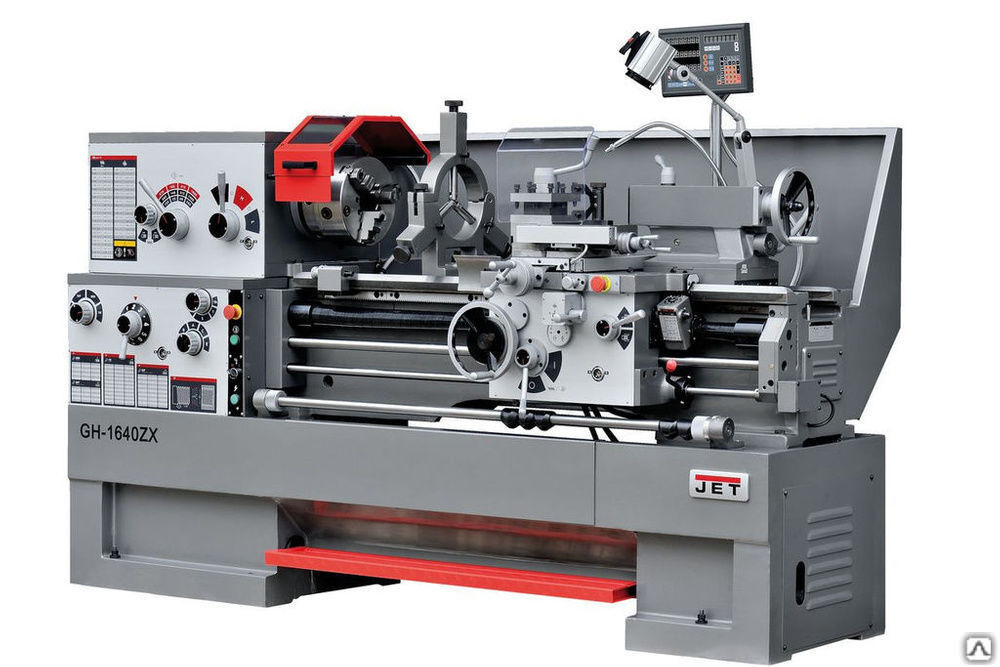

Токарный станок классической конфигурации имеет один патрон для фиксации обрабатываемой детали и один держатель, в котором крепится резец.

В свою очередь, держатель резца закреплен на суппорте. Суппорт имеет две степени свободы.

 Он может перемещаться параллельно обрабатываемой детали и в перпендикулярном направлении.

На револьверном станке вместо держателя установлена специальная головка. Конструкция головки позволяет закрепить на ней несколько инструментов.

Содержание:

• Виды токарно-револьверных агрегатов
• Сфера применения станков с ЧПУ
  • Крупносерийное производство
  • Мелкосерийное производство
  • Индивидуальное производство
• Особенности револьверных станков

Виды токарно-револьверных агрегатов

Данный вид обрабатывающих станков используется на предприятиях машиностроительной отрасли.

В переделах, где нужна качественная обработка металлических изделий.

Токарно-револьверный станок с ЧПУ, способен выполнять сложные операции с одной установки.

Технология обработки сложной конфигурации требует точной настройки положения режущего инструмента.

В обычных токарных станках после завершения одной операции приходится выполнять весь цикл настроек для выполнения следующей.

При серийном и массовом производстве изделий такие операции отнимают много времени и существенно снижают производительный потенциал оборудования.

Для того чтобы сократить период времени на перенастройку оборудования, на станок устанавливается револьверная головка.

В зависимости от конструкции в ней можно закрепить до восьми инструментов одновременно. При таком наборе инструментов можно обрабатывать самые сложные изделия.

Токарный станок с револьверной головкой, оснащенный ЧПУ, используется для обработки литых, кованых и штампованных заготовок.

Агрегат применяется для расточки отверстий, нарезания резьбы, обтачивания поверхности и других сложных операций.

Современные токарно-револьверные агрегаты с ЧПУ классифицируются по следующим признакам:

• по конфигурации обрабатываемой детали;
• по ориентации револьверной головки.

Детали большого объема крепятся в патрон с тремя или четырьмя кулачками. К этой категории деталей относятся штампованные, кованные, литые заготовки.

Величина обрабатываемой заготовки ограничивается разлетом кулачков на патроне.

Значительную долю в общем объеме для обработки представляют прутковые заготовки.

В этом случае сечение прутка ограничивается диаметром отверстия в шпинделе. Такой тип станка оснащен механизмом подачи и фиксации прутковой заготовки.

Видео:

Токарно-револьверные станки с ЧПУ, у которых поворотная головка перемещается в горизонтальной плоскости, используются при обработке деталей цилиндрической формы.

Некоторые конструкции головки позволяют закрепить восемь различных инструментов.

Это значит, что сложную деталь, в которой обрабатывается внутренняя поверхность и нарезается резьба, изготавливается с одной установки.

На станке, где ось головки имеет вертикальную или наклонную ориентацию, обрабатываются детали более сложной формы.

В любом варианте точность обработки задается программой и калибровкой режущего инструмента.

Сфера применения станков с ЧПУ

Токарно-револьверные станки применяются в разных областях промышленного производства. Изначально они предназначались для обработки деталей из металлов и сплавов.

В настоящее время на токарно-револьверных станках, оснащенных ЧПУ, выполняется обработка деталей из древесины, пластика, пластмассы.

На предприятиях, которые занимаются выпуском продукции крупными сериями, установлены напольные станки.

В различных сервисных центрах и ремонтных мастерских применяют малогабаритные устройства настольного типа.

Для изготовления ювелирных изделий используются миниатюрные механизмы, которые обрабатывают детали с размерами в несколько миллиметров.

Крупносерийное производство

При изготовлении изделий крупными партиями, токарно-револьверные агрегаты используются в составе производственных линий конвейерного типа.

При запуске в обработку очередной детали головка станка имеет один конкретный режущий инструмент. Заготовка на станок устанавливается в автоматическом режиме.

Видео:

Сигнал на запуск станка подается после того, как по линии обратной связи поступила информация о надежной фиксации заготовки.

По завершении обрабатывающего цикла изделие попадает на конвейер, а на агрегат устанавливается следующая заготовка.

Когда партия деталей определенного вида обработана, станок перестраивается на обработку следующего изделия.

Мелкосерийное производство

Сервисные центры и ремонтные мастерские, которые занимаются обслуживанием транспортных средств или ремонтом сложной бытовой техники, имеют в своем арсенале токарно-револьверные станки с ЧПУ.

Особенность таких предприятий заключается в том, что количество однотипных обрабатываемых изделий бывает невелико.

В пределах одного-двух десятков.

Чтобы изготовить запасную часть сложной конфигурации для автомобильного двигателя, бытового пылесоса или стиральной машины, требуются токарные станки разного типа.

Их заменяет револьверный агрегат, в головке которого можно закрепить режущие инструменты нужного профиля.

Индивидуальное производство

Современное производство сложной техники выполняется по индивидуальным заказам.

Шагающие экскаваторы, корабли и самоходные баржи содержат в своей конструкции узлы сложной конфигурации.

Токарно-револьверные агрегаты с ЧПУ позволяют изготовить детали конической формы, обработать сферические поверхности и нарезать резьбу в труднодоступных местах.

Сегодня обрабатывающие центры комплектуются станками различного профиля.

Видео:

Такой подход позволяет скомпоновать обрабатывающий комплекс для изготовления изделий в единичном экземпляре.

При поступлении нового заказа перенастройка оборудования выполняется в самые короткие сроки.

Особенности револьверных станков

Технические возможности токарно-револьверных станков с ЧПУ позволяют выполнять весь комплекс токарных работ.

На станке обрабатываются втулки, болты, ступенчатые валы, гайки, фланцы и прочие изделия.

Основные операции включают в себя следующие виды обработки:

• обтачивание цилиндрической поверхности;
• нарезка резьбы на внутреннюю и внешнюю поверхность;
• торцевание детали.

Для каждой операции требуется соответствующий режущий инструмент.

В свою очередь, для конкретного инструмента предусматривается крепежное приспособление.

Для того чтобы обеспечить высокопроизводительную и качественную работу токарно-револьверного агрегата, необходимо его соответствующим образом настроить.

В этом процессе нет важных и второстепенных этапов. Настройка головки с инструментами обеспечивает точность обработки детали.

В свою очередь, разрабатывая программу обработки, нужно отталкиваться от начального положения резца в пространстве.

Настройку исходного положения резца выполняет токарь, который обслуживает станок.

Практика последних лет показывает, что парк токарно-револьверных агрегатов с ЧПУ регулярно пополняется новыми, более совершенными агрегатами.

Видео:

Вектор обновления имеет разную направленность. С одной стороны совершенствуется конструкция токарного агрегата.

Параллельно с этим создаются новые программные комплексы, которые позволяют быстрее и точнее выбирать режимы обработки изделий.

Все это в комплексе дает результат в виде сокращения периода обработки и уменьшает отходы производства.

применение станка в производстве, устройство и принцип работы

Производство деталей различной конфигурации требует специальной обработки. Для этих целей используется токарно-револьверный станок.

Аппарат отличается своей универсальностью и высокой производительностью, а также имеет обычную конструкцию. В механизме устройства присутствует блок числового программного обеспечения.

• Особенности конструкции
  • Эксплуатация
  • Классификация
• Какие работы может выполнять
• Некоторые особенности станков

Особенности конструкции

Общая информация о револьверно-токарных агрегатах присутствует в спецлитературе. Прибор используется на предприятиях, где есть массовое, а также отдельное (единичное) изготовление различных изделий из металла. Детали могут быть любой величины и профиля.

Станки такого характера работают с заготовками, которые предварительно были обработаны на станочных установках иного типа.

Агрегаты могут выполнять такие манипуляции:

• сверлить отверстия;
• растачивать отверстия и кромки;
• оттачивать поверхности;
• наносить внутреннюю и внешнюю резьбу;
• выполнять нарезания асимметричных узоров.

Ряд задач, выполняемых агрегатом, очень велик и зависит только от фантазии специалиста-наладчика.

Эксплуатация

Использование станка целесообразно с точки зрения экономии, т. к. станок работает на малых оборотах. Для обрабатывания материалов используются несколько приспособлений, чаще всего последовательно: резцы, свёрла или машинные метчики.

Приспособления фиксируются и заранее готовятся в резцедержателе, а также в позициях, в которых требуется обрабатывание поверхности с помощью головки станка.

Во время приготовления инструменты вводятся в работу синхронно либо же в порядке очерёдности. Револьверная головка делает поворот, а после завершения одного рабочего хода деталь обрабатывается последующим прибором. Упоры, которые необходимы для того, чтобы включить продольную и поперечную, определяют ходовые показатели инструмента.

Станки, относящиеся к револьверной группе, помогают обрабатывать детали с помощью комбинаторных алгоритмов. После установки программы ЧПУ без использования каких-либо специальных инструментов начинается обработка детали.

С помощью замеров и проходов, осуществлённых предварительно, не будет необходимости в изменениях технических настроек изделия, исходя из его родной установки.

Классификация

Токарно-револьверное отечественное оборудование можно разделить на две группы. В зависимости от типа деталей, которые будут обрабатываться. Станки могут быть для патронных или прутковых работ. В зависимости от размещения оси рабочей револьверной головки.

Во втором случае агрегаты можно разделить на вертикальные/горизонтальные либо же наклонные. Токарно-револьверный станок, который используется для выполнения патронных работ, оснащён чипом (ЧПУ).

Станок для прутковых работ с полным отсутствием программного управления используют для обработки кованых или же проштампованных материалов.

Оборудование может быть оснащено гидравлическими или ручными фиксаторами, которые будут оказывать давление на детали. Для крепления детали используются патроны с кулачком и планшайбами. Такой механизм позволяет создавать не только заготовки, но и изготавливать большие геометрические размеры.

Станки, используемые в работе с прутками, имеют в наличии небольшие сечения, а также отверстия в шпиндельном узле. А также агрегат имеет в своём арсенале определённый механизм, который помогает создавать подачу заготовки и отвечает за её фиксацию. Если такие агрегаты поставить на патрон, то можно допускать обработку штампованных и литых, а также кованых изделий.

Револьверные станки, у которых ось рабочей головки изначально будет размещена горизонтально, в наличии будут иметь только револьверный суппорт, а поперечный в этом случае будет отсутствовать. В этом случае конструкция агрегата позволит головке выполнять как продольную, так и круговую подачу.

Агрегаты, имеющие наклонную или вертикальную ось, всегда имеют в наличии револьверный и поперечный суппорт. Поперечный будет снабжён передним и задним резцедержателем, на котором можно использовать смонтированные рабочие приспособления (до 6 единиц), а револьверная головка будет располагаться на револьверном суппорте.

Какие работы может выполнять

Станки, в наличии которых есть функция ЧПУ, могут выполнять работы по многим видам токарной обработки: колец, валиков, ступенчатых болтов, втулок.

Многие манипуляции будут включать в себя нарезание при помощи специальных метчиков и головок внутренней и наружной резьбы.

А также надрезание и выравнивание торцов, обтачивание заготовки до цилиндрической формы, прокачивание листовых заготовок.

Агрегаты с программой ЧПУ и без управления будут иметь ходовой винт, который с помощью гребёнок и дополнительных резцов может выполнять разнообразные резьбы.

Когда изготовление деталей поставлено на поток (серийное производство), специалисты часто прибегают к помощи резьбонарезной головки. Такие головки имеют круглые гребёнки тангенциальной или радиальной формы. Наиболее высокая точность выполнения работ будет достигнута при использовании круглых гребёнок.

Для выполнения резьбы величина реза головки может быть от М5 до M65. Когда резьбы выполняются плашками или метчиками, то в их конструкции будут присутствовать специальные державки. Во время хода суппорта они будут помогать ввинчивать метчик либо плашку с помощью свободного передвижения по оси.

На станках револьверного типа также можно подвергать обработке фасонные поверхности. Для выполнения таких работу необходима установка криволинейного шаблона (станковое лекало) вместо копировальной линейки. Возможна обработка поверхности специфическими резцами, которые называется фасонными.

Некоторые особенности станков

Агрегаты, описанные выше, характеризуются довольно высоким уровнем производительности. Если сравнивать их с самыми примитивными токарными установками, это объясняется рядом факторов.

• Применение быстрых устройств подачи и затвердевания обрабатываемых деталей.
• Комбинаторная работа револьверного и поперечного суппорта.
• Быстрое изменение приспособления, которое используется в работе.
• Применением новых державок, а также различных инструментов, которые отличаются комбинированным видом.

Чтобы обеспечить высокую производительность и правильное функционирование, нужно грамотно выполнить настройку. Под грамотной настройкой понимают выбор инструментов, которые используются в работе и их монтаж в державки, а также изготовление и установку продольного или поперечного упора. Регулировка упора будет осуществляться в осевом или радиальном направлении.

На многих револьверных станках частота, а также подача и вращение будет выбираться с помощью командоаппарата. Патронные агрегаты, которые были произведены в России или ещё в Советском Союзе могут работать с заготовками, величина сечения которых от 15 до 60 см. Прутковое оборудование характеризуется такими параметрами: расстояние, на которое может двигаться головка, максимально велико, сечение изделий небольшое.

Простые револьверные станки используются на многих отечественных предприятиях. В последние годы можно заметить тенденцию обмена их на наиболее усовершенствованное оборудование, в котором есть числовое программное управление. Станки с ЧПУ имеют множество преимуществ, отличаются высоким уровнем автоматизации и функционирования, а также хорошей точностью обработки.

Как работает перфоратор?

Обрабатывающая промышленность должна полагаться на несколько отличных машин, чтобы производить продукцию, требующую точности и аккуратности. Благодаря передовым технологиям, эти части оборудования становятся лучше с каждым обновлением и инновацией.

Одним из таких механизмов является револьверно-штамповочный станок с ЧПУ. Accurl широко известен своими различными производственными машинами, одним из которых является револьверный штамповочный станок. В этой статье мы поговорим об этом механизме и рассмотрим механизмы его работы.

Если вы заинтересованы в приобретении или уже имеете такой инструмент, эта статья поможет вам узнать, как работает револьверный пробивной станок с ЧПУ , и, таким образом, поможет вам использовать его в полной мере. Если вы готовы, давайте начнем!

О револьверно-пробивном станке с ЧПУ

Револьверно-пробивные станки являются одними из основных машин, существующих в обрабатывающей промышленности. Этот станок, также известный как револьверный перфоратор, помогает прорезать отверстия различной формы и размера в металлическом листе.

Основной механизм станка состоит из пуансона, который прижимает желаемый материал к штампу, чтобы получить желаемую форму отверстий. Мы узнаем больше о рабочем механизме позже в статье.

Револьверный пробивной станок с ЧПУ — это просто револьверный пробивной станок с интегрированной системой ЧПУ. Это позволяет станку помочь вам получить чрезвычайно точные и чистые формы и отверстия. Машина Turret Punch в любом случае была экономичной, быстрой и надежной, но с интеграцией ЧПУ она стала еще более.

Рабочий механизм револьверного пробивного станка с ЧПУ

Теперь мы перейдем к ответу на ваш вопрос — как работает револьверный пробивной станок ? Как упоминалось ранее, револьверный пробивной станок работает по принципу пуансона, прижимающего металл или материал к матрице.

Однако при наличии системы ЧПУ процесс становится автоматизированным, что становится намного проще, без усилий, экономии времени и экономичности. Система ЧПУ помогает станку понять характер проекта и то, что необходимо сделать. Как только машина получит данные, она выполнит действие, предоставив результат. Вот как работает этот процесс:

• Система ЧПУ выполняет программирование револьверно-пробивного станка с ЧПУ на машине
• Станок начинает перемещать стальной лист в соответствии с этими инструкциями по осям X и Y
• Нужный диск или матрица будут перемещены в нужное место на металлическом листе
• Гидравлическая система создает необходимое усилие для перемещения пуансона по диску/матрице, создавая таким образом необходимый оттиск
• Оси X и Y продолжают двигаться, и цикл продолжается, поскольку машина продолжает пробивать металлический лист
• Это действие продолжается до тех пор, пока программа не завершится и не будет полностью выполнена

Структура револьверно-пробивного станка с ЧПУ

Теперь, когда мы поняли, как работает револьверно-пробивной станок с ЧПУ, мы теперь рассмотрим структуру станка и сосредоточимся на различных частях и их использовании.

• Нижняя и верхняя турели

Это держатели инструментов, на которые устанавливаются различные виды инструментов. Он управляется системой ЧПУ для перемещения и вращения. Он универсален, так как на нем можно разместить множество инструментов.

• Зажим

Это часть револьверного пробивного станка с ЧПУ, которая помогает удерживать материал, предназначенный для резки. Это помогает системе ЧПУ перемещать определенную область, где резка должна находиться под режущим инструментом.

• Ответная планка

Это функция станка, которая помогает пробивать режущий инструмент по материалу, чтобы сформировать желаемый вырез или отверстие. Он приводится в действие гидравлической системой или серводвигателем, таким как серия Accurl ES NT. Он движется в вертикальном направлении.

• Ключ от башни

Эта деталь помогает позиционировать угловой инструмент во время вращения.

• Держатели штампов

Устанавливается на нижнюю турель.

• Подъемники

Помогает поднять верхний инструмент и удерживать его, пока материал перемещается в следующую позицию.

Это как работает пробивной станок с ЧПУ . Это удобная и быстрая машина, работающая по довольно простому принципу. Демонстрация револьверного пробивного станка с ЧПУ Accurl поможет вам лучше понять принцип работы.

Различные типы револьверно-пробивных станков с ЧПУ

Револьверно-пробивные станки с ЧПУ могут быть разных типов в зависимости от их методов привода. Давайте взглянем на эти различные типы:

• Сервопресс

Этот тип включает в себя перемещение бойка за счет вращательного усилия серводвигателя. Эта сила может быть приложена прямо или косвенно для вертикального перемещения кривошипа.

• Гидравлический пресс

В этом типе поршень приводится в действие давлением гидравлического масла для перемещения вверх и вниз. Затем тайское движение помогает поршню воздействовать на ударник. Он экологически безопасен, так как производит меньше шума, по сравнению с механическим типом.

• Механический/кривошипный пресс

В этой системе привод вращения маховика заменен вертикальным движением с помощью кривошипа и коленчатого вала. Это помогает в работе нападающего.

Заключение

Итак, это все о работе и типе пробивного станка с ЧПУ. Accurl является лидером в области производства инструментов с многолетним опытом и командой талантливых профессионалов. Их продукции доверяет большое количество компаний по всему миру.

Естественно, их револьверный пробивной станок с ЧПУ является одним из самых востребованных продуктов. Он не только исключительно удобен в использовании, но и быстр, эффективен и экономичен. Более того, все их продукты, будь то револьверный пробивной станок с ЧПУ или какой-либо другой продукт, поддерживаются отличным послепродажным обслуживанием и службой поддержки клиентов.

В конце концов, независимо от того, какой продукт вы выбираете, вы всегда должны выбирать товар от хорошего производителя. Таким образом, вы не только сделаете хорошие инвестиции, но и получите дополнительные услуги и советы экспертов, которые помогут максимально эффективно использовать машину.

Подержанные револьверные пробивные машины | Elite Machinery, Inc.

Amada

22-тонный Amada Vipros 2510 King, 2000, #473

22-тонный Amada AE-2510NT AC-Servo револьверно-пробивной пресс 2011 #419

22-тонный NTAE1015, 22-тонный Amada AE-2510NT #535

22-тонный Amada AE-2510NT, 45 станций, 2017 г. #649

22-тонный лазерный перфоратор Amada Apelio 2510VIII, 2001 г., #288

22-тонный Amada EM-2510-NT #2T Amon 213

3

3 EM-2510NT, 45-статная револьверная головка с 4 автоматическими индексами #650

22-тонный Amada Vipros 2510 с MP1225NJ, 2000, #234

22-тонный револьверный пробивной пресс Amada Vipros 255, щеточный стол, 2001 #289

3 22-тонный и 2500-ваттный лазерный перфоратор Amada LC-2012C1, 2017 г.

№ 485

33-тонный сервопробойник Amada EM-3612-ZRT, 2016 г., № 272

33-тонный Amada EMK 3610NT с ASR510M #164

33-тонный Amada EMLK-3610NT лазерный перфоратор, 2016 #271

33-тонный Amada Pega 345 Queen, 1998 #265 Amada-T

3 30 Пробивной пресс, 1996 #301

33-тонный револьверный пробивной пресс Amada Pega 357, 2001 #419

33-тонный Amada Vipros 367 Queen #200

33-тонный Amada Vipros 368 King II #226

3 390 Револьверно-пробивной пресс Vipros 368 King II, 2000 #300

LVD-Strippit

33-тонный Strippit 1500х40 60-дюймовый револьверно-пробивной пресс, 2000 г., #355

Murata-Wiedemann

33-тонный Wiedemann Centrum 3500 #211

Prima-Power

Prima-Power

Лазерный перфоратор 33 Ton CG-1530, 2018 #327

Trumpf

20-тонный Trumpf TC-2020R с компактным листом Sheetmaster #222

25-тонный Trumpf TC-5000R-1600 с 5′ x 10′ Sheetmaster, ’06 #558

3 2 -Ton Trumpf TruPunch-5000 с системой загрузки и выгрузки Sheetmaster, 2008 г.

№ 206

Бывшие в употреблении револьверные пробивные прессы

Бывшие в употреблении пробивные машины, револьверные пробивные прессы с ЧПУ и пробивные ячейки

Компания Elite Machinery продает бывшие в употреблении револьверные пробивные прессы с ЧПУ и револьверные пробивные машины, способные вырубать, резать, пробивать отверстия и формовать листового металла все в одной машине. Кроме того, они, как правило, быстрее, чем лазеры, для деталей с большим количеством отверстий и повторяющихся операций. Наиболее универсальные штамповочные станки способны хранить несколько наборов инструментов и штампов и автоматически переключаться между этими наборами, чтобы сократить время простоя. Наиболее распространенные конструкции револьверных пуансонов имеют револьверные головки с 30-60 наборами инструментов и штампов, что позволяет выполнять множество циклов между трудоемкими заменами инструментов.

Револьверно-пробивные прессы ведущих производителей

Такие производители, как Amada, LVD Strippit, Prima Power и Murata, являются популярными брендами револьверно-пробивных прессов. Другая конструкция устройства смены инструмента представляет собой полностью индексируемую (вращающуюся) пробивную головку с наборами инструментов, хранящимися на направляющей или устройстве смены инструмента. Машины Trupunch компании Trumpf являются популярными моделями, использующими эту конструкцию. Все конструкции более универсальны и превосходны при более коротких тиражах, чем операции штамповки и штамповки. Технология штамповки прошла путь от простых механических штамповочных машин до гидравлических и сервоприводов с более высокими скоростями и программируемой регулировкой хода.
