Стандарты резьб

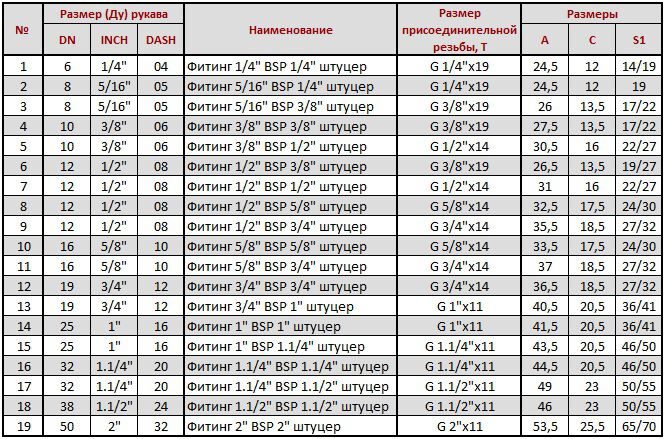

Резьба G, трубная цилиндрическая

Cовместима с резьбой BSP


Трубная цилиндрическая резьба, применяемая в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread).


  • ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.


  • ISO R228


  • EN 10226


  • DIN 259


  • BS 2779


  • JIS B 0202

Параметры резьбы


Дюймовая резьба с углом профиля при вершине 55°.
Нарезается на трубах до размера 6″, трубы свыше 6″ свариваются.
Условное обозначение согласно ГОСТ 6357-81: буква G, числовое значение условного прохода трубы в дюймах (inch).

Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте
Wikipedia. org.

Резьба R, трубная коническая

Cовместима с резьбой BSPT


Трубная коническая резьба, применяемая в конических резьбовых соединениях, а также в соединениях наружной конической резьбой с внутренней цилиндрической резьбы по ГОСТ 6357-81. Основана на резьбе BSW (British Standard Whitworth)и совместима с резьбой BSPT (British standard pipe tapered thread).

  • ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.
  • ISO R7
  • DIN 2999
  • BS 21
  • JIS B 0203

    • Параметры резьбы


    Дюймовая резьба с конусностью 1:16 (угол конуса 3°34’48″). Угол профиля при вершине 55°.
    Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резбы. Например, резьба с номинальным диаметром 1 1/4″ — обозначается как: R 1 1/4″.

    Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте
    Wikipedia. org.

    Резьба NPT, коническая

    (National pipe thread)


    Конусная (NPT) с конусностью 1:16 (угол конуса 3°34’48″) или цилиндрическая (NPS) резьба по ANSI/ASME B1.20.1. Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р. Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов.
    Стандарт предусматривает размеры резьбы от 1/16″ до 24″ для труб по стандартам ANSI/ASME B36.10M, BS 1600, BS EN 10255 и ISO 65.
    Условное обозначение: равило используются символы «MNPT» для наружной резьбы и «FNPT» для внутренней , числовое значение номинального диаметра резьбы в дюймах (inch). Например, внутренняя резьба с номинальным диаметром 1/4″ — обозначается как: FNPT 1/4″.

    Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте

    Резьбовые переходники Panam: NPT / NPS / BSPP …

    Специальное исполнение резьбовых переходников Panam Engineers: NPT / NPS / BSPP …

    03. 02.2022


    Практика ВСП в области Инструментальной арматуры и широкая линейка оборудования позволяет в рамках проектного подхода обеспечить не только качественные стандартные решения, но и специальное исполнение соединительных элементов по запросу. Соблюдение стандартов на резьбу принципиально, поскольку рабочее давление для фитингов регламентируется требованиями ANSI/ASME B31.1 при определенной температуре окружающей среды, с учетом стандартов на резьбу.

    Инструментальная арматура для КИП — понятие чрезвычайно широкое, включающее большую линейку различных продуктов и еще больший диапазон их применения. Время от времени возникает вопрос: Зачем так много разных решений?

    Ответ на этот вопрос дать непросто, иначе рынок не был бы таким конкурентным и сегментированным, в частности, в области автоматизации и КИП. Компания ВСП как независимый поставщик решений в области инструментальной арматуры в рамках проектного подхода в первую очередь стремится максимально соответствовать требованиям заказчика. Это означает: предоставить точное, соответствующее требованиям качественное решение, по конкурентной цене и с соблюдением проектных сроков.

    Для этого в нашем распоряжении есть ряд механизмов и прежде всего, широкая линейка проверенных практикой и сертифицированных решений партнеров-производителей. Независимая экспертиза, которую проводит ВСП на базе сертифицированных российских лабораторий также является фактором для принятия правильного решения.

    В свою очередь, практика говорит о том, что не всегда даже в широкой линейке продуктов того или иного партнера по инструментальной арматуре можно найти оборудование в соответствии с конкретным требованиям по задаче. Это может относится к конструктивному исполнению, параметрам процесса или к присоединению к процессу или измерительному устройству. Встречаются задачи, в которых требуется специальное исполнение.

    Один из запросов, полученный ВСП от крупной западной DCS-компании, включал ряд моделей фитингов со специальным исполнением резьбовых переходников — требовалось концевое соединение с параллельной резьбой NPS по стандарту ASME/ANSI.

    Panam Engineers, производитель инструментальной арматуры, с которым мы работаем в рамках проектного подхода, обладает достаточно широкой номенклатурой. Вся продукция Panam производится в соответствии со стандартами ASME и стандартами серии MSS. Все материалы поставляются по спецификациям ASTM. Трубные фитинги Panam соответствуют требованиям директивы 2014/68/ЕС, NACE MR0175 и NACE MR0103.

    Трубные фитинги включают: обжимные, переходники и фитинги 37° по стандарту SAE J514. Отдел обеспечения качества проводит контроль продукции и выполнения всех процедур согласно внедренной системе ISO 9001 и соблюдает требования CE по маркировке продукции. Трубные обжимные фитинги могут быть изготовлены из таких материалов, как нержавеющая сталь 316, латунь, углеродистая сталь, Монель с различными концевыми соединениями. Прямые фитинги изготавливаются из прутковой заготовки, фитинги сложной формы — из штампованной заготовки.

    Особенности резьбовых фитингов Panam Engineers следующие:


    (1) Разные типоразмеры фитингов: от 1/16″ до 2″ и от 6 мм до 50 мм;


    (2) Специальная обработка резьбы: закаливание обеспечивает резьбе гладкую поверхность, препятствует закусыванию резьбы при монтаже и продлевает срок эксплуатации фитинга;


    (3) Качество резьбы соответствует требованиям к конической резьбе (NPT) стандарта ASME/ANSI B1. 20.1, конической резьбе ISO – стандартам ISO 7-1, BS21, а параллельной ISO – стандартам ISO 228, JIS B0202.

    Соблюдение стандартов на резьбу принципиально, поскольку рабочее давление для фитингов регламентируется требованиями ASME/ANSI B31.1 при определенной температуре окружающей среды, с учетом стандартов на резьбу.


    Пример базового исполнения

    ниппеля Panam Engineers NPT x BSPP


    ⊕



    Пример базового исполнения: ниппель с шестигранником, резьба NPT x параллельная резьба ISO (BSPP).





    Код
    Размер резьбы
    Габаритные размеры

    P-PT, NPT
    P1-PT, BSPP
    L
    F
    B
    Bx
    E

    PHN-8N-8G-SS
    1/2
    1/2
    43,4
    22,0
    19,1
    14,0
    11,0

    Специалисты ВСП проработали с Panam Engineers возможность специального исполнения резьбовых переходников с резьбой NPS по стандарту ASME/ANSI B1. 20.1 по следующему модельному коду:

    PHN-8-8NPS-SS;

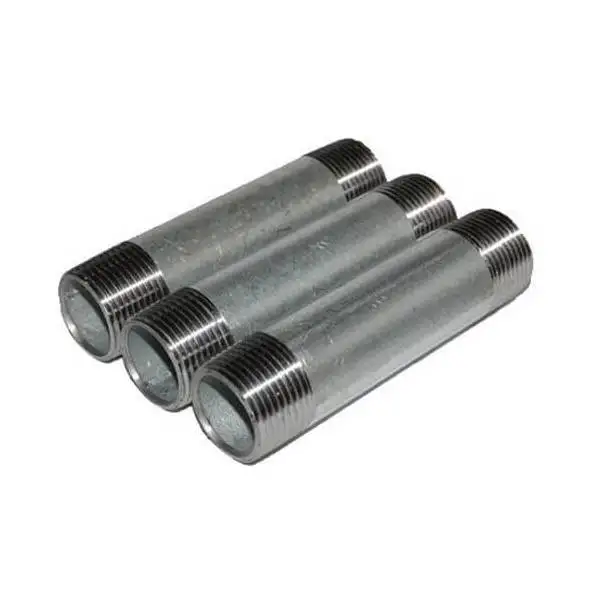

    PHN — ниппель с наружной резьбой;

    8 — один порт наружная резьба 1/2″ NPT;

    8NPS — второй порт наружная резьба 1/2″ NPS;

    SS — материал нержавеющая сталь 316;

    PA-8-8NPS-SS;

    PA — переходник c внутренней резьбы на наружную;

    8 — один порт внутренняя резьба 1/2″ NPT;

    8NPS — второй порт наружная резьба 1/2″ NPS;

    SS — материал нержавеющая сталь 316.

    Резьба NPS, NPT — в чем разница и сходство?

    Трубная резьба различается по своим формам: резьба бывает цилиндрической или параллельной, или форма резьбы бывает конической.

    NPT – National Pipe Taper — дюймовая коническая трубная резьба (американский стандарт) ASME/ANSI B1.20.1.
    NPS – National Pipe Straight — дюймовая цилиндрическая трубная резьба (параллельная) ASME/ANSI B1.20.1. Как NPT, так и NPS имеют одинаковый угол резьбы, форму и шаг (резьбы на дюйм). Однако резьба NPT является конической, а резьба NPS — прямой (параллельной). Обе резьбы имеют угол наклона 60° и плоские вершины и впадины. В рамках стандарта ASME/ANSI B1.20.1 резьба NPT и вариант NPS соответствуют ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60°».

    Разница между фитингами с резьбой NPS и NPT.

    По сути, разница заключается в применении. Фитинги с цилиндрической резьбой (NPS) имеют идеально параллельную резьбу. Диаметр резьбы не меняется по всей длине резьбы. Это позволяет гайке свободно перемещаться вверх и вниз по всей длине этой резьбы.

    Резьба NPS часто используется для решений в морских балластных системах и приложениях, где деталь сопрягается с поверхностью различной толщины. В этом случае соединение с прямой резьбой имеет больше смысла, поскольку гайка может свободно перемещаться вверх и вниз и обеспечивать усилие зажима там, где это необходимо, в зависимости от толщины стенки трубопровода.

    Переходник с конической резьбой (NPT) имеет резьбу, которая постепенно увеличивается от открытого конца резьбы до конца резьбовой системы. Это обеспечивает надежное соединение при использовании резьбовых фитингов. Конусность резьбы фитинга, наружная и внутренняя резьба сопрягаемых поверхностей совпадают друг с другом, и это фактически создает герметичное соединение.

    Используется, как правило, в соединениях, для которых важно обеспечить повышенную герметичность труб в условиях воздействия на них высокого давления (газа или жидкости). Основная сфера применения резьбы NPT — резьбовые соединения для машиностроения, станкостроения, приложений в нефтяной и газовой промышленности, также широко используется в гидравлических системах.

    Трубная резьба применяется на трубах и других элементах трубопроводной системы: на фитингах, запорно-регулирующей арматуре, фланцах. Стандартизируется международными спецификациями. Широкое распространение изделия с резьбой получили на системах, где нежелательно или невозможно применение сварки; где необходимо образовать разборное соединение; на системах, которые не подвергаются скачкам давления или температур и т. д.

    Решения Panam Engineers применяются, в частности, DCS-компаниями, производителями измерительных приборов в проектах не только в нефтегазовой промышленности и нефтехимии, но и в проектах для Индийской государственной судостроительной верфи Hindustan Shipyard, для энергетического и тяжелого транспортного машиностроения.

    Запросить технико-коммерческое предложение …>>

    Инструментальная арматура: зачем так много разных решений? …>>

    Информационный бюллетень: Panam: Инструментальная арматура для КИП (PDF, RU) …>>
    Раздел сайта: Инструментальная арматура Panam Engineers …>>

    Понимание резьбовых соединений NPT, NPTF и NPS

    В чем разница между NPS, NPT и NPTF?

    NPS = Национальная трубная прямая
    NPT = Национальная трубная резьба
    NPTF = Национальная трубная резьба Топливо

    дюйм). Однако резьба NPT коническая, а резьба NPS прямая (параллельная). Обе резьбы имеют прилежащий угол 60° и имеют плоские пики и впадины. Коническая трубная резьба обычно встречается на концах труб, ниппелей и фитингов (например, муфт, отводов, тройников и т. д.).

    Резьба с острым углом очень важна для герметичности соединения и отсутствия утечек. Для завершения уплотнения обычно требуется резьбовой герметик или лента. Для прямой трубной резьбы требуется прокладка или уплотнительное кольцо для создания уплотнения. Хотя резьбы NPT и NPS будут зацепляться, они не будут должным образом уплотняться друг с другом.

    NPT по сравнению с NPTF

    Требования к NPT (национальной трубной резьбе) изложены в ANSI B1.20.1
    Требования к NPTF (национальной трубной резьбе) изложены в ANSI B1.20.3

    И NPT, и NPTF имеют одинаковые значения резьбы на дюйм, диаметра шага и конусности на дюйм. Различия заключаются в большом и малом диаметрах, корневой и гребенчатой ​​части резьбы.

    Вершины резьбы NPTF соответствуют параметрам требований NPT, но имеют меньший диапазон, чем NPT.

    Впадины резьбы NPTF отличаются от впадин резьбы NPT. Впадины резьбы NPTF спроектированы таким образом, чтобы пересекаться с вершиной сопрягаемой резьбы с целью создания механического уплотнения за счет деформации формы резьбы при сборке. Резьба NPTF имеет два идентифицированных класса: класс 1 и класс 2. Основания резьбы NPT спроектированы таким образом, чтобы обеспечивать зазор с сопряженными вершинами резьбы при сборке.

    Внимание — NPT и NPS

    Несмотря на то, что резьба NPT и NPS будет зацепляться и будет казаться, что она подходит, они не будут должным образом уплотняться друг с другом, вызывая утечки.

    Для создания герметичного соединения NPT необходимо использовать герметизирующие ленты для резьбы.

    National Pipe Taper Fuel ( NPTF ), также называемая Dryseal American National Pipe Taper Thread , определяемая ASME B1. 20.3, предназначена для обеспечения более герметичного уплотнения без использования ленты из ПТФЭ ( он же «тефлон») или другой герметизирующий состав. Резьба NPTF имеет ту же основную форму, но с высотой гребня и впадины, отрегулированной для посадки с натягом, что исключает спиральный путь утечки.

    Нужна дополнительная информация?

    Ознакомьтесь с полным руководством по фитингам для труб здесь

    НАЧНИТЕ ПОКУПАТЬ СЕЙЧАС!

    Трубная арматура

    Фланцы

    Клапаны

    Трубные ниппели

    Камлоки

    Трубы и трубки

    Свяжитесь с нашей командой — мы здесь, чтобы помочь вам!

    Понедельник-пятница: с 8:00 до 16:30 EST
    .

    Стандарты трубной резьбы.

    Рекламные ссылки

    Стандарты резьбы

    Большинство трубных резьб изготавливается в соответствии с национальными или отраслевыми стандартами, описывающими форму резьбы — угол резьбы, шаг и диаметр. Общие стандарты

    • ANSI/ASME B1.1-1989, унифицированная дюймовая резьба (формы резьбы UN и UNR)
    • ANSI/ASME B1.20.1-1983 (R1992), трубная резьба общего назначения (дюймы)
    • DIN 2999, Трубная резьба для труб и фитингов – параллельная внутренняя резьба и коническая наружная резьба
    • ISO 724 Метрическая резьба общего назначения ISO – основные размеры

    TPI/шаг

    винтовая и трубная резьба. Для метрических винтовых резьб шаг относится к расстоянию между резьбами.

    Трубная резьба

    Общие стандарты трубной резьбы в США:

    • NPT — американский стандарт трубной конической резьбы (также известный как ANSI/ASME B1.20.1) Стандартная коническая трубная резьба для перил
    • NPS — американский национальный стандарт, прямая трубная резьба
    • NPSC — американский стандарт, прямая соединительная трубная резьба
    • NPSM — американский стандарт, прямая механическая трубная резьба
    • NPSL — Американский стандарт прямой трубной резьбы с контргайкой

    Другие распространенные стандарты трубной резьбы

    • Коническая трубная резьба ISO 7 — также известная как DIN 2999, BSP 21, JIS B0203
    • ISO 228 Параллельная трубная резьба — эквивалентно DIN ISO 228/1, BSP PL, JIS B0202, G 1/8 и G 1/4 и т.  д.
    • BS 21 BSP Британский стандарт трубной резьбы — Whitworth (снято)

    Подробнее о стандартах, применяемых для трубной резьбы.
