Резьба npt размеры: NPT (National pipe thread) —

Таблица размеров фитингов. Что такое AN и NPT.

Таблица размеров фитингов. Что такое AN и NPT.

Когда возникает необходимость выбора фитингов у многих возникают вопросы, что такое AN и NPT. Как определить необходимый размер при выборе?

AN (Army/Navy) — военный стандарт принятый в США во времена Второй Мировой Войны для армии и флота.

Перевод AN размера в миллиметры производиться по формуле: размер AN * 25,4/16

В данном случае вычисляется внешний диаметр трубки в фитинге на которую одевается шланг (и внутренний диаметр шланга соответственно).

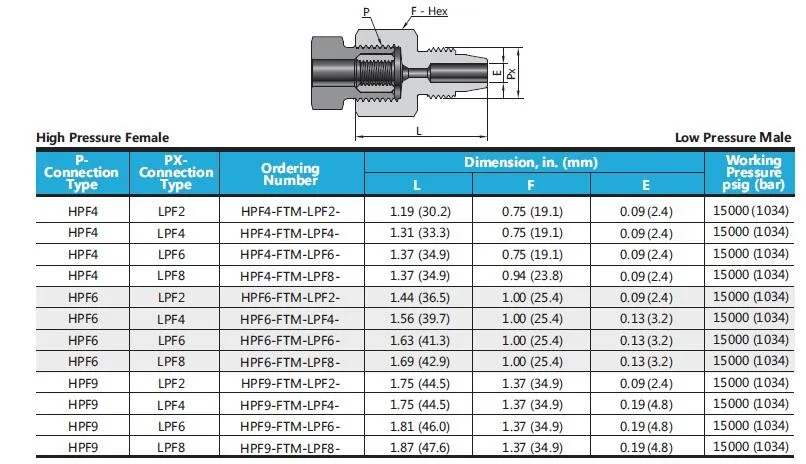

Таблица размеров:

NPT (National Pipe Thread) — стандарт трубной резьбы принятый в США в далеком 1864 году и соответствующий нашему ГОСТу под номером 6111-52.

О том, какие бывают типы шлангов и как монтировать на них фитинги смотрите видео:

ASME B1.20.1 NPT Коническая трубная резьба

ANSI B1.20.1 — NPT

Коническая трубная резьба по национальному стандарту США
и
ASME B1.20.1 Трубная резьба, общего назначения, дюйм

Нумерация спецификаций

Система нумерации, включающая преобразование в метрики, следующая:
ANSI / ASME B1.20.1, Трубная резьба, общего назначения (дюймы) ASME B1.20.2M-2006, Трубная резьба, 60 °, общего назначения (метрический перевод).

Эти стандарты, ANSI / ASME B1.20.1 и ANSI / ASME B1.20.2M, имеют размеры резьбы продукта и измерения в одном документе. При контроле резьбы необходимо использовать калибры с конической резьбой L1, аналогичные давно устаревшим B2.1-1968. Кроме того, особое внимание было уделено требованию, чтобы все основные расчётные размеры резьбы соответствовали установленным допускам.

Редакция 2013 г. ANSI / ASME B1.20.1

Версия ANSI / ASME B1.20.1 2013 г. содержит как значительные, так и незначительные существенные изменения по сравнению с версией 1983 г. Он более понятен пользователю, чем предыдущая версия.

Существенные изменения 2013 года:
(а) Добавлен раздел о приемлемости, в котором описывается метод арбитража в случае возникновения споров. Это подтверждает потенциально широкие, но приемлемые различия в предписанных типах и методах измерения.
(b) Рисунки были дополнены дополнительной информацией и нарисованы для большей наглядности.
(c) Метод смены вовлеченности перенесён в приложение из-за присущих ему проблем корреляции показателей. Этот метод измерения может использоваться, когда стороны соглашаются, но он больше не является принятым методом в рамках Стандарта.
(d) Расчётные данные были пересмотрены в соответствии с правилами округления B1.30M. Это обеспечивает стандартизированный высокий уровень точности расчётов. Некоторые табличные значения изменились, но никакие изменения не были сочтены достаточно значительными, чтобы повлиять на статус соответствия продуктов или датчиков. Эти изменения обычно выходят за пределы погрешности требуемых измерений. Размеры резьбы NPTR, NPSM и NPSL не пересчитывались, поскольку некоторые исторические методики, необходимые для расчёта, не были доступны.
(e) Руководство по размерам свёрл для метчиков было обновлено, чтобы отразить меняющиеся условия производства и более широкий диапазон доступных размеров свёрл. Вместо указания размеров сверла в стандарте теперь используется табличный базовый вспомогательный диаметр внутренней резьбы в качестве ориентира для выбора базового размера сверла.
(f) Добавлены подробные объяснения воздействия покрытий на резьбу, а также рекомендации по компенсации размера перед нанесением покрытия.
(g) Контрольная точка перемещается для внешней резьбы, имеющей диаметр фаски меньше малого диаметра на малом конце. Это изменение было внесено, чтобы обеспечить надлежащее зацепление резьбы для более широкого диапазона фасок резьбы продукта. Это изменение соответствует существующей обработке фасок для внутренней резьбы.
(h) Точка отсчёта для проверки износа рабочих манометров изменена на базовую. Раньше ориентиром был размер на момент изготовления. Это изменение облегчает калибровку манометров, когда исходный размер при изготовлении неизвестен, и стандартизирует размеры манометров при максимальном износе.
(i) Было расширено руководство по калибровке для прямой трубной резьбы, в том числе разрешено вводить до трех витков NOGO, имитируя ASME B1.2.
(j) Использование индикаторных манометров было добавлено как метод измерения.

Область применения

Настоящий стандарт охватывает размеры и калибровку трубной резьбы следующих серий:
• NPT
• NPSC
• NPTR
• NPSM
• NPSL

Каждая из этих букв в символах имеет следующее значение:
N = National (American) Standard / Национальный (Американский) Стандарт
P = Pipe / Труба
T = Taper / Конус
S = Straight / Прямой
C = Coupling / Муфта
R = Railing Fittings / Арматура Ограждений
M = Mechanical / Механический
L = Locknut / Контргайка

NPT — Национальная трубная коническая резьба — это стандарт США для конической резьбы, используемой для соединения труб и фитингов, определяется ANSI B1. 20.1 Трубная резьба, общего назначения, дюйм.
NPTF — National Pipe Thread Tapered Fine — также называемая Dryseal Американская национальная стандартная коническая трубная резьба Dryseal — это стандарт США для конической резьбы, используемой для соединения труб и фитингов, определяется ANSI B1.20.3
Для резьбы NPT необходимо использовать герметик или ленту из политетрафторэтилена (PTFE) для герметичного уплотнения. Для NPTF герметик для герметичного соединения не требуется. Резьба NPTF имеет ту же базовую форму, но с высотой гребня и корня, отрегулированной для посадки с натягом, что исключает путь спиральной утечки.

Резьба NPT может называться MPT («Наружная трубная резьба»), MNPT или NPT (M) для наружной (внешней) резьбы и FPT («Внутренняя трубная резьба»), FNPT или NPT (F) для внутренней (внутренние) резьбы. Обратите внимание, что FPT и MPT не являются разрешёнными обозначениями в соответствии со стандартом ANSI.

Характеристики NPT (также известного как трубная резьба ANSI / ASME B1.20.1, общего назначения):

— угол между конусом и центральной осью трубы составляет 1^o 47′ 24″ (1.7899^o)
— усечение корней и гребней плоское, угол резьбы 60^o
— шаг измеряется в резьбах на дюйм — TPI

Примечание! Размеры труб не относятся к каким-либо физическим размерам. Внешний диаметр трубы или фитинга необходимо измерить и сравнить с таблицей для определения размера. Трубная резьба 3/4 дюйма NPT имеет внешний диаметр — OD — 1,050 дюйма. Каждый размер резьбы имеет определенное количество витков на дюйм — TPI или шаг. Трубная резьба 3/4 дюйма NPT имеет 14 витков на дюйм. И TPI, и OD резьбы необходимы для точной идентификации размера резьбы, потому что более одного размера имеют одинаковый TPI.

1) Конусность составляет 1 — 16 дюйма (3/4 дюйма на фут или 62,5 мм на метр).

TPI = количество ниток на дюйм
1 дюйм = 25,4 мм
Резьба NPT не взаимозаменяема с резьбой NPS (National Pipe Straight).

Пример — Типовое обозначение резьбы NPT:
1⁄8–27 NPT

Резьба NPT может выглядеть аналогично резьбе ISO 7-1. Однако нельзя смешивать резьбы ISO и NPT. Резьба ISO имеет угол конуса 55° по сравнению с 60° для NPT. Конфигурации корня и гребня NPT также отличаются от ISO. Для резьбы ISO шаг обычно измеряется в миллиметрах (может быть выражен в дюймах). Шаг разный.

NPS — прямая трубная резьба по национальному стандарту США.
Обратите внимание, что как NPT, так и NPS имеют одинаковый угол резьбы, форму и шаг (резьбы на дюйм). Однако резьба NPT является конической, а резьба NPS — прямой (параллельной). Обе резьбы имеют угол наклона 60° и плоские вершины и впадины.

Таблица 2 Основные размеры конической трубной резьбы национального стандарта США, NPT

NPT = обозначение серии и формы резьбы (например, труба национального (американского) стандарта, конус).

Следующие символы относятся к данному стандарту:

D = внешний диаметр трубы
E₀ = основной делительный диаметр на малом конце внешней резьбы (или конце трубы).
E₁ = основной шаг d Диаметр в плоскости ручной затяжки длины зацепления (L1), внешней резьбы и большого конца внутренней резьбы.
E₂ = основной диаметр заедания на плоскости эффективной длины резьбы (L2), наружная резьба.
E₃ = основной диаметр шага в плоскости затяжки гаечным ключом.
E₅ = труба с основным делительным диаметром на L5, плоскость полной резьбы, длина.
K₀ основной малый диаметр на малом конце внешней резьбы (или конце трубы)
L₁ длина ручного зацепления между внутренней и внешней резьбой. Это также калибровочная длина L1.
L₂ = длина эффективной резьбы, внешняя резьба. Усечение от точки треугольника резьбы до плоскости.
Равно L1 плюс свинчивание гаечного ключа.
L₃ длина резьбы за пределами L1, позволяющая плотно прилегать к ключу, внутренняя резьба (а также свинчивание под ключ).
L₄ = общая длина резьбы, включая угловую резьбу, внешнюю резьбу.
L₅ = длина полной резьбы, наружная резьба, где конус большого диаметра пересекает внешний диаметр трубы.
V = длина закрывающейся резьбы.

Примечание. Основные размеры даны с точностью до четырёх или пяти десятичных знаков, чтобы исключить ошибки при вычислении габаритных размеров, они не предполагают большей точности, чем обычно достижимая. Метрические размеры, если они показаны, вычисляются на основе значений в дюймах и округляются.

Заявление об ограничении ответственности:
Эти данные предоставлены только для общей информации. Намерение состоит в том, чтобы предоставить точную информацию; в предоставленной информации могут быть ошибки. Если точность имеет решающее значение, основывайте своё окончательное решение на данных, представленных в корневом документе: ANSI / ASME B1.20.1 и B1.20.2M; которые являются документами, защищёнными авторским правом. Для покупки копий посетите авторизованного реселлера. Любое торговое наименование, используемое в этом документе, является информацией, предоставленной для удобства пользователей, и не означает одобрения.

Threads

Данные резьбы — метрические, унифицированные, ACME и другие.

Рекламные ссылки

ANSI B1.20.1 — NPS — Американский национальный стандарт, прямая трубная резьба

NPS, герметичная прямая трубная резьба со смазкой или герметиком.

ANSI B1.20.1 — NPT — Коническая трубная резьба американского национального стандарта

Трубная резьба NPT и NPTF — размеры согласно ANSI/ASME B1.20.1/3.

ANSI/ASME B1.5 — резьба ACME

Трапециевидная резьба Acme.

Британская стандартная латунная резьба

Британская латунная резьба представляет собой винтовую резьбу, основанную на британских единицах измерения.

Циклическая резьба Британского стандарта

Циклическая резьба Британского стандарта — это британский имперский стандарт винтовой резьбы.

BS 21 — Герметичные трубные резьбовые соединения

BSPT — Трубная коническая резьба Британского стандарта и BSP или BSPF — Трубная параллельная (прямая) резьба Британского стандарта.

EN 10226 — Трубная резьба с герметичными соединениями на резьбе — Размеры

Трубная резьба с герметичными соединениями на резьбе. Часть 1: Коническая наружная резьба и параллельная внутренняя резьба.

EN 10241 – Стальные резьбовые фитинги

EN 10241 устанавливает требования к резьбовым фитингам.

ISO 228 — Трубная резьба, где на резьбе не выполнены герметичные соединения

Требования к форме резьбы, размерам, допускам и обозначениям крепления трубной резьбы, размерам резьбы.

ISO 2841 — Свечи зажигания с метрической резьбой

Метрическая резьба свечей зажигания в соответствии с ISO 28741.

ISO 2901 — Метрическая трапециевидная резьба

Размеры метрической трапециевидной резьбы ISO.

ISO 7 — Трубная резьба, где герметичные соединения выполнены на резьбе

Герметичные соединения выполнены на трубной резьбе.

ISO 724 — Метрическая резьба

Размеры метрической резьбы в соответствии с ISO 724.

Метрическая резьба — Размеры отверстий и нарезных сверл

Рекомендуемые размеры отверстий и размеров сверл.

Резьба NPT – Метчики и размеры сверления

NPT – Стандартная трубная резьба Briggs – Метчики и размеры сверления.

Стандарты, применяемые для трубной резьбы

Применяемые стандарты резьбы, используемые для трубных соединений.

Резьба, обычно используемая в трубопроводах

Стандарты трубной резьбы.

UNC и UNF — Унифицированная дюймовая резьба

ANSI/ASME B1.1 Унифицированная национальная резьба — серия UNC Coarse и серия UNF Fine.

Рекламные ссылки

Трубная резьба Whitworth

BSPP (G) — параллельная трубная резьба Британского стандарта и BSPT (R/Rp) — коническая труба Британского стандарта для труб и конической резьбы — G/R/Rp.

Резьба Withworth — размеры метчиков и сверл

Метчики и размеры сверл, используемые для резьбы Whitworth — ISO 7 и ISO 228.

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите продвигать свои товары или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Citation

Эту страницу можно цитировать как

• Engineering ToolBox, (2018). Резьба . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/threads-t_73.html [День обращения, мес. год].

Изменить дату доступа.

. .

закрыть

ISO 7 — Трубная резьба, на которой выполнены герметичные соединения

Стандарт ISO 7 — Трубная резьба, на которой выполнены герметичные соединения, состоит из

• ISO 7-1:1994 Размеры, допуски и обозначение
• ISO 7-2:2000 Проверка с помощью ограничителей

Коническая резьба Витворта ISO 7 эквивалентна DIN 2999, BS 21 (BS EN 10226-1), JIS B0203.

Характеристики ISO 7 конусных с нитью с помощью слов. Внимание!

Различают

• соединительную резьбу — уплотнительную коническую/цилиндрическую резьбу для соединений по ISO 7-1 и/или EN 10226-1, BS 21
• крепежная резьба — неуплотняющая параллельная цилиндрическая резьба для соединений по EN ISO 228-1

Диаметр и шаг одинаковы для резьб ISO 7-1 и ISO 228.

ISO 7-1 is BSPT (R/Rp) — коническая труба Британского стандарта, где

• R — коническая наружная резьба с внешней резьбой
• Rp — цилиндрическая внутренняя резьба с внутренней резьбой
• Rc — коническая внутренняя резьба

Резьба G имеет параллельную форму в соответствии со стандартом DIN-EN-ISO 228-1.

Внутренняя цилиндрическая резьба Rp и внутренняя коническая резьба Rc используются в сочетании с внешней резьбой R для создания герметичных соединений. Наружная резьба G (параллельная) может быть ввинчена только во внутреннюю резьбу G.
Наружная резьба R (коническая) может быть ввинчена во внутреннюю резьбу G или R.

Для полной таблицы с допусками резьбы — поверните экран!

Коническая резьба ISO 7-1
Размер трубы (inches)	Threads per Inch P (TPI)	Lead p (mm)	Outside Diameter d = D (mm)	Pitch Diameter d2 = D2 (mm)	Minor Diameter d1 = D1 (mm)	Rp/Rc R	a	Tolerances of Internal Thread		Tolerances of External Thread
							(mm)	Pitch Diameter (mm)	turns	turns	(mm)
1/16	28	0. 907	7.723	7.142	6.561	1/16	4	± 0.071	± 1 1/4	± 1	± 0.9
1/8	28	0.907	9.23	9.147	8.566	1/8	4	± 0.071	± 1 1/4	± 1	± 0.9
1/4	19	1.337	13.157	12.301	11.445	1/4	6	± 0.104	± 1 1/4	± 1	± 1.3
3/8	19	1.337	16.662	15.806	14.950	3/8	6.4	± 0.104	± 1 1/4	± 1	± 1.3
1/2	14	1.814	20.955	19.793	18.631	1/2	8. 2	± 0.142	± 1 1/4	± 1	± 1.8
5/8	14	1.814	22.911	21.749	20.587
3/4	14	1.814	26.441	25.279	24.117	3/4	9.5	± 0,142	± 1 1/4	± 1	± 1,8
7/8	14	,814141414141414141414141414141414141481414141414141414141414141414141414141414141h2798149н.	27.877
1	11	2.309	33.249	31.770	30.291	1	10.4	± 0.18	± 1 1/4	± 1	± 2.3
1 1/8	11	2.309	37. 897	36.418	34.939
1 1/4	11	2.309	41.910	40.431	38.952	1 1/4	12.7	± 0.18	± 1 1/4	± 1	± 2.3
1 1/2	11	2.309	47.803	46.324	44.845	1 1/2	12.7	± 0.18	± 1 1/4	± 1	± 2.3
1 3/4	11	2.309	53.746	52.267	50.788
2	11	2.309	59.614	58.135	56.656	2	15.9	± 0.18	± 1 1/4	± 1	± 2.3
2 1/4	11	2. 309	65.710	64.231	62.752
2 1/2	11	2.309	75.184	73.705	72.226	2 1/2	17.5	± 0.216	± 1 1/2	± 1 1/2	± 3.5
2 3/4	11	2.309	81.534	80.055	78.576
3	11	2.309	87.884	86.405	84.926	3	20.6	± 0.216	± 1 1/2	± 1 1/2	± 3,5

Внешний диаметр трубы или фитинга необходимо измерить и сравнить с таблицей для определения размера. Трубная резьба 3/4″ ISO 7-1 имеет наружный диаметр (OD) 1,060 дюйма. Каждый размер резьбы имеет определенное количество витков на дюйм — TPI или шаг. Трубная резьба 3/4″ NPT имеет 14 витков резьбы. на дюйм. И TPI, и OD резьбы необходимы для достоверной идентификации размера резьбы, потому что более одного размера имеют одинаковый TPI.

Резьба ISO 7-1 может быть похожа на резьбу NPT. Однако не следует смешивать резьбы ISO и NPT. Резьба ISO имеет угол конусности 55 ^o по сравнению с 60 ^o для NPT. Конфигурации корня и гребня NPT также отличаются от ISO. Шаг резьбы ISO обычно измеряется в миллиметрах (может быть выражен в дюймах). Подача разная.

Длина резьбы ISO 7-1 для плотного соединения

Номинальный размер трубы (дюймы)	Length of Thread (inches)
1/8	0.27
1/4	0.39
3/8	0.41
1 /2	0.53
3/4	0. Published by admin View all posts by admin
