Эти стандарты, ANSI / ASME B1.20.1 и ANSI / ASME B1.20.2M, имеют размеры резьбы продукта и измерения в одном документе. При контроле резьбы необходимо использовать калибры с конической резьбой L1, аналогичные давно устаревшим B2.1-1968. Кроме того, особое внимание было уделено требованию, чтобы все основные расчётные размеры резьбы соответствовали установленным допускам.

Существенные изменения 2013 года:
(а) Добавлен раздел о приемлемости, в котором описывается метод арбитража в случае возникновения споров. Это подтверждает потенциально широкие, но приемлемые различия в предписанных типах и методах измерения.
(b) Рисунки были дополнены дополнительной информацией и нарисованы для большей наглядности.
(c) Метод смены вовлеченности перенесён в приложение из-за присущих ему проблем корреляции показателей. Этот метод измерения может использоваться, когда стороны соглашаются, но он больше не является принятым методом в рамках Стандарта.
(d) Расчётные данные были пересмотрены в соответствии с правилами округления B1.30M. Это обеспечивает стандартизированный высокий уровень точности расчётов. Некоторые табличные значения изменились, но никакие изменения не были сочтены достаточно значительными, чтобы повлиять на статус соответствия продуктов или датчиков. Эти изменения обычно выходят за пределы погрешности требуемых измерений. Размеры резьбы NPTR, NPSM и NPSL не пересчитывались, поскольку некоторые исторические методики, необходимые для расчёта, не были доступны.
(e) Руководство по размерам свёрл для метчиков было обновлено, чтобы отразить меняющиеся условия производства и более широкий диапазон доступных размеров свёрл. Вместо указания размеров сверла в стандарте теперь используется табличный базовый вспомогательный диаметр внутренней резьбы в качестве ориентира для выбора базового размера сверла.
(f) Добавлены подробные объяснения воздействия покрытий на резьбу, а также рекомендации по компенсации размера перед нанесением покрытия.
(g) Контрольная точка перемещается для внешней резьбы, имеющей диаметр фаски меньше малого диаметра на малом конце. Это изменение было внесено, чтобы обеспечить надлежащее зацепление резьбы для более широкого диапазона фасок резьбы продукта. Это изменение соответствует существующей обработке фасок для внутренней резьбы.
(h) Точка отсчёта для проверки износа рабочих манометров изменена на базовую. Раньше ориентиром был размер на момент изготовления. Это изменение облегчает калибровку манометров, когда исходный размер при изготовлении неизвестен, и стандартизирует размеры манометров при максимальном износе.
(i) Было расширено руководство по калибровке для прямой трубной резьбы, в том числе разрешено вводить до трех витков NOGO, имитируя ASME B1.2.
(j) Использование индикаторных манометров было добавлено как метод измерения.

Каждая из этих букв в символах имеет следующее значение:
N = National (American) Standard / Национальный (Американский) Стандарт
P = Pipe / Труба
T = Taper / Конус
S = Straight / Прямой
C = Coupling / Муфта
R = Railing Fittings / Арматура Ограждений
M = Mechanical / Механический
L = Locknut / Контргайка

NPT — Национальная трубная коническая резьба — это стандарт США для конической резьбы, используемой для соединения труб и фитингов, определяется ANSI B1. 20.1 Трубная резьба, общего назначения, дюйм.
NPTF — National Pipe Thread Tapered Fine — также называемая Dryseal Американская национальная стандартная коническая трубная резьба Dryseal — это стандарт США для конической резьбы, используемой для соединения труб и фитингов, определяется ANSI B1.20.3
Для резьбы NPT необходимо использовать герметик или ленту из политетрафторэтилена (PTFE) для герметичного уплотнения. Для NPTF герметик для герметичного соединения не требуется. Резьба NPTF имеет ту же базовую форму, но с высотой гребня и корня, отрегулированной для посадки с натягом, что исключает путь спиральной утечки.

Резьба NPT может называться MPT («Наружная трубная резьба»), MNPT или NPT (M) для наружной (внешней) резьбы и FPT («Внутренняя трубная резьба»), FNPT или NPT (F) для внутренней (внутренние) резьбы. Обратите внимание, что FPT и MPT не являются разрешёнными обозначениями в соответствии со стандартом ANSI.

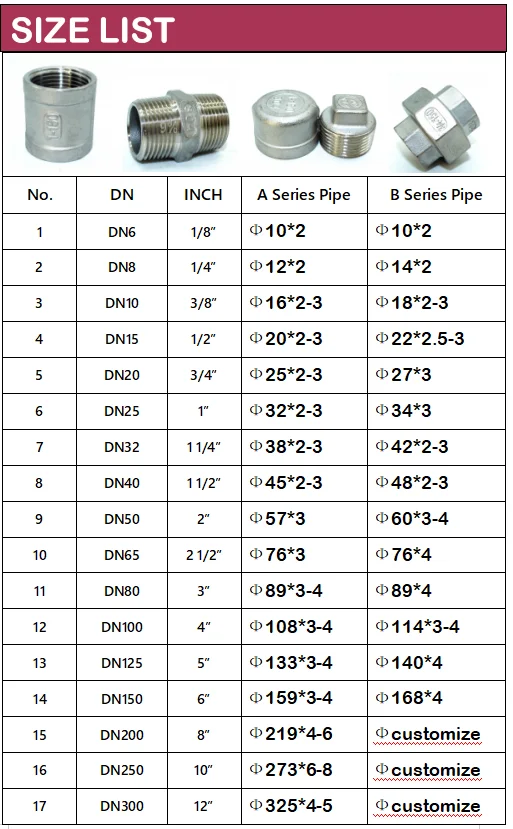

Примечание! Размеры труб не относятся к каким-либо физическим размерам. Внешний диаметр трубы или фитинга необходимо измерить и сравнить с таблицей для определения размера. Трубная резьба 3/4 дюйма NPT имеет внешний диаметр — OD — 1,050 дюйма. Каждый размер резьбы имеет определенное количество витков на дюйм — TPI или шаг. Трубная резьба 3/4 дюйма NPT имеет 14 витков на дюйм. И TPI, и OD резьбы необходимы для точной идентификации размера резьбы, потому что более одного размера имеют одинаковый TPI.

Резьба NPT может выглядеть аналогично резьбе ISO 7-1. Однако нельзя смешивать резьбы ISO и NPT. Резьба ISO имеет угол конуса 55° по сравнению с 60° для NPT. Конфигурации корня и гребня NPT также отличаются от ISO. Для резьбы ISO шаг обычно измеряется в миллиметрах (может быть выражен в дюймах). Шаг разный.

NPS — прямая трубная резьба по национальному стандарту США.
Обратите внимание, что как NPT, так и NPS имеют одинаковый угол резьбы, форму и шаг (резьбы на дюйм). Однако резьба NPT является конической, а резьба NPS — прямой (параллельной). Обе резьбы имеют угол наклона 60° и плоские вершины и впадины.

D = внешний диаметр трубы
E₀ = основной делительный диаметр на малом конце внешней резьбы (или конце трубы).
E₁ = основной шаг d Диаметр в плоскости ручной затяжки длины зацепления (L1), внешней резьбы и большого конца внутренней резьбы.
E₂ = основной диаметр заедания на плоскости эффективной длины резьбы (L2), наружная резьба.
E₃ = основной диаметр шага в плоскости затяжки гаечным ключом.
E₅ = труба с основным делительным диаметром на L5, плоскость полной резьбы, длина.
K₀ основной малый диаметр на малом конце внешней резьбы (или конце трубы)
L₁ длина ручного зацепления между внутренней и внешней резьбой. Это также калибровочная длина L1.
L₂ = длина эффективной резьбы, внешняя резьба. Усечение от точки треугольника резьбы до плоскости.
Равно L1 плюс свинчивание гаечного ключа.
L₃ длина резьбы за пределами L1, позволяющая плотно прилегать к ключу, внутренняя резьба (а также свинчивание под ключ).
L₄ = общая длина резьбы, включая угловую резьбу, внешнюю резьбу.
L₅ = длина полной резьбы, наружная резьба, где конус большого диаметра пересекает внешний диаметр трубы.
V = длина закрывающейся резьбы.

Примечание. Основные размеры даны с точностью до четырёх или пяти десятичных знаков, чтобы исключить ошибки при вычислении габаритных размеров, они не предполагают большей точности, чем обычно достижимая. Метрические размеры, если они показаны, вычисляются на основе значений в дюймах и округляются.

Заявление об ограничении ответственности:
Эти данные предоставлены только для общей информации. Намерение состоит в том, чтобы предоставить точную информацию; в предоставленной информации могут быть ошибки. Если точность имеет решающее значение, основывайте своё окончательное решение на данных, представленных в корневом документе: ANSI / ASME B1.20.1 и B1.20.2M; которые являются документами, защищёнными авторским правом. Для покупки копий посетите авторизованного реселлера. Любое торговое наименование, используемое в этом документе, является информацией, предоставленной для удобства пользователей, и не означает одобрения.

Итак, вы наконец нашли правильный электромагнитный клапан для замены сломанного. Вы звоните, чтобы проверить наличие товара, и торговый представитель спрашивает, какой тип резьбы вам нужен. Вы спросите: «Как узнать, какой тип резьбы мне нужен?» К счастью, мы вас прикрыли. Ниже вы найдете подробное руководство о том, как правильно определить наиболее популярные типы резьбы, используемые в промышленных компонентах. Кроме того, узнайте, когда можно использовать ленту для герметизации резьбы в экстренных ситуациях.

Важно определить конкретный тип резьбы, который вам нужен, чтобы ваше оборудование функционировало наилучшим образом. Пневматические компоненты, такие как воздушные цилиндры, клапаны и блоки подготовки воздуха, снабжены портами со специальной резьбой. Например, пневматические компоненты, которые мы предлагаем в нашем интернет-магазине, доступны с резьбой порта NPT, PT или G. Выбор правильного типа резьбы обеспечит оптимальную совместимость с вашим оборудованием. На первый взгляд темы могут выглядеть одинаково. Но присмотритесь повнимательнее, и вы заметите очень тонкие различия, которые сделают их несовместимыми друг с другом. Например, резьба G несовместима с резьбой NPT из-за их разных углов, форм и шагов резьбы (количество резьб на дюйм).

Мы составили простое пошаговое руководство, которое поможет вам определить тип резьбы. Кроме того, мы рассмотрим некоторые из наиболее распространенных типов резьбы портов, включая NPT/NPTF, BSPP (также известную как G), BSPT, PT, метрическую (M) и SAE. Вам понадобится пара инструментов под рукой, чтобы упростить процесс, но прямая стальная линейка тоже может подойти. Мы также рекомендуем вам загрузить это руководство по идентификации резьбы для использования в будущем, поскольку оно, безусловно, пригодится .

Штангенциркуль – полезный инструмент для измерения наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы. Использование штангенциркуля даст вам самые точные и точные измерения, но хорошей альтернативой будет прямая стальная линейка. Однако, если вы думаете, что будете использовать его довольно часто, вот цифровой штангенциркуль, который мы нашли на Amazon по разумной цене.

Во-первых, вам необходимо определить, является ли тип резьбы наружной или внутренней. Посмотрите, где расположены нити. Если они снаружи резьбы, это наружная резьба. Если они находятся внутри резьбы, это внутренняя резьба. Пол нити не обязательно влияет на функциональность нити. Он просто служит способом различения двух соединений.

Затем определите, является ли резьба конической или параллельной. Коническая резьба становится уже по мере расширения наружу, в то время как параллельная резьба остается того же диаметра. Иногда эту характеристику можно определить при визуальном осмотре, но если нет, то может пригодиться штангенциркуль. С помощью штангенциркуля измерьте первую, четвертую и последнюю полную резьбу. Если измерения все одинаковые, то это параллельно. Если измерения уменьшаются в размере, то он сужается.

NPT/NPTF, BSPT и метрическая коническая резьба являются примерами конической резьбы. Эти нити создают уплотнение за счет заклинивания металла по металлу или небольшой деформации резьбы. Для параллельных резьб часто требуется уплотнительное кольцо или резьбовая лента для обеспечения герметичности.

Следующим шагом в определении типа резьбы является определение размера шага. Размер шага резьбы — это количество витков на дюйм или расстояние между витками метрической резьбы. Хотя для расчета размера шага можно использовать линейку, настоятельно рекомендуется использовать измеритель шага, поскольку размеры шага могут быть очень похожими. Протестируйте пару разных размеров с помощью измерителя шага, чтобы найти наилучшее соответствие.

После того, как вы определили размер шага, вам необходимо определить диаметр резьбы. Снова используя штангенциркуль, измерьте наружный диаметр наружной резьбы и внутренний диаметр внутренней резьбы. Если вы обнаружите, что ваши измерения не совсем совпадают с измерениями в таблицах ниже, это нормально. Неизбежно будут небольшие различия из-за разных производителей.

Последним шагом в определении типа резьбы является определение стандарта типа резьбы. NPT, PT и G являются примерами стандартов типа резьбы. Соберите информацию из предыдущих шагов и сравните ее с измерениями в таблицах ниже. Вы также можете скачать всю эту информацию в удобном PDF-файле.

Этот тип резьбы чаще всего используется в Северной Америке. Вы узнаете его по коническому внешнему и внутреннему диаметру, который является самоуплотняющимся. При закручивании боковые стороны резьбы сжимаются друг относительно друга, образуя герметичное уплотнение. Тем не менее, все же рекомендуется использовать ленту из ПТФЭ или другой герметизирующий состав, чтобы гарантировать полную герметичность.

Полусовместимым вариантом NPT является NPTF (National Pipe Taper Fuel). Это обеспечивает еще более герметичное уплотнение. Но важно отметить, что совместное использование этих вариантов снижает их герметичность. Резьба NPT должна быть без заусенцев и смазана смазочной пастой или лентой. Это ограничивает коррозию резьбы, которая в противном случае может сделать разборку в будущем практически невозможной.

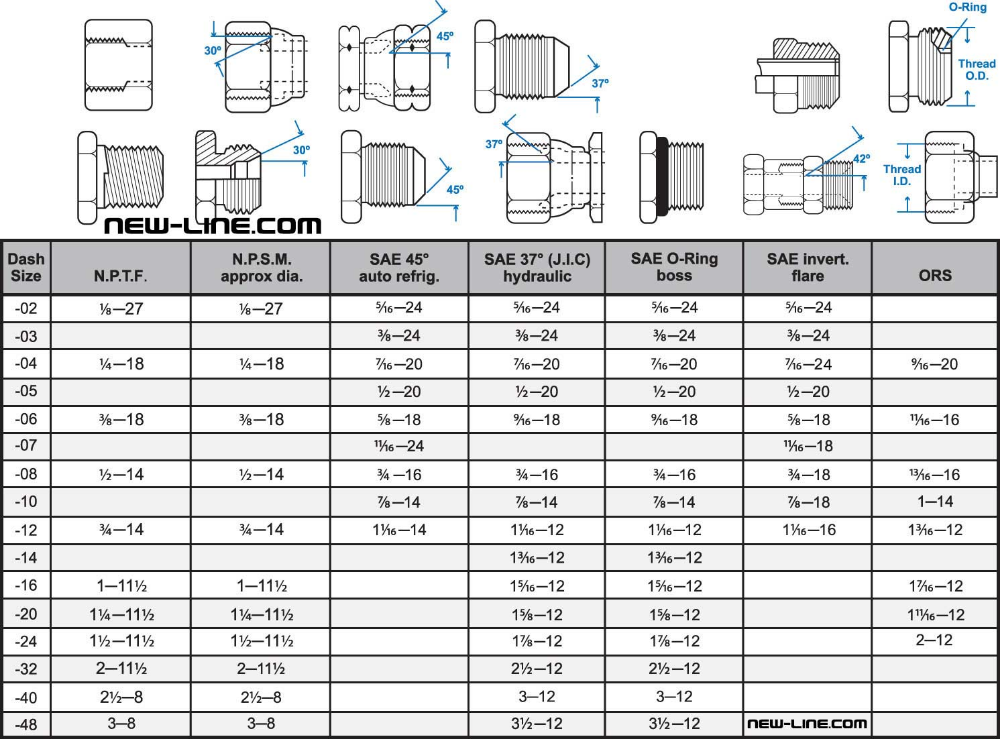

Размер тире (Номинальный размер)	Шаг резьбы	Наружная резьба Н.Д. мм	Наружная резьба Н. Д. дюймы	Внутренний диаметр внутренней резьбы мм	Внутренний диаметр внутренней резьбы дюймы
-02 (1/8)	27	10,3	0,41	9,4	0,37
-04 (1/4)	18	13,7	0,54	12,4	0,49
-06 (3/8)	18	17,3	0,68	15,7	0,62
-08 (1/2)	14	21,3	0,84	19,3	0,76
-10 (5/8)	14	22,9	0,90	21.1	0,83
-12 (3/4)	14	26,9	1,06	24,9	0,98
-16 (1)	11½	33,3	1,31	31,5	1,24
-20 (1 ¼)	11½	42,2	1,66	40,1	1,58
-24 (1 ½)	11½	48,3	1,90	46,2	1,82
-32 (2)	11½	60,4	2,38	57,9	2,29

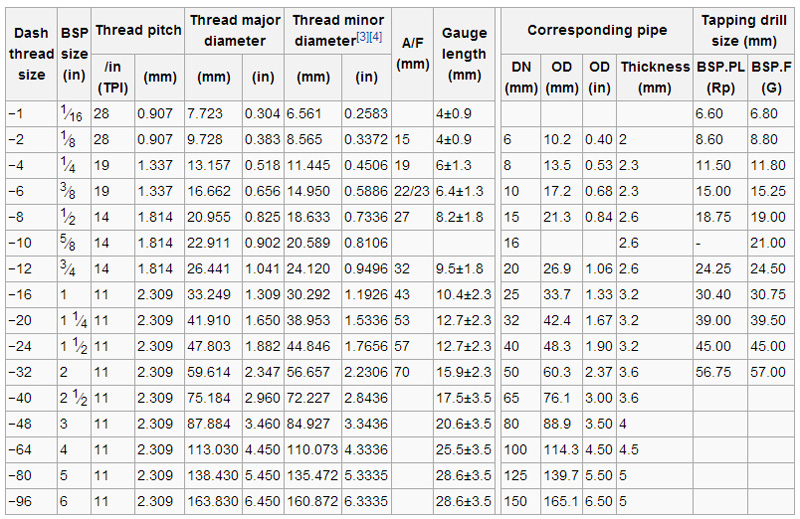

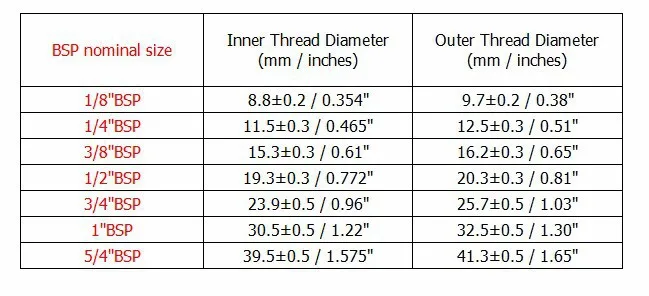

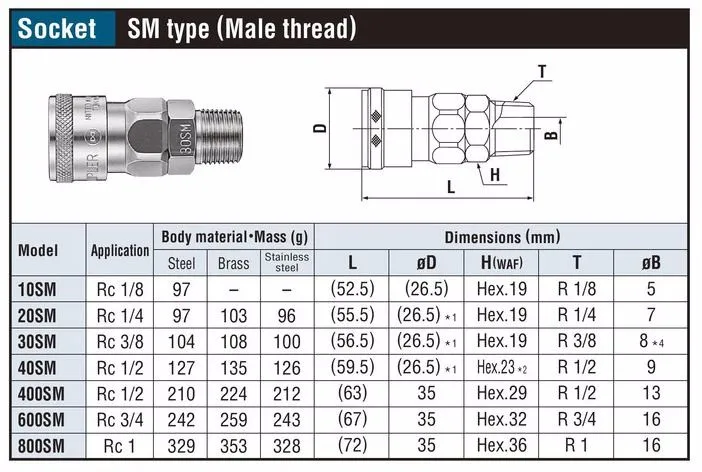

Это стандартный тип резьбы, принятый во всем мире для соединения и герметизации концов труб. Вы обнаружите, что он используется по всей Европе. Существует два типа потоков BSP: BSPP и BSPT. BSPP относится к параллельным или прямым резьбам. Между тем, BSPT относится к коническим резьбам. Иногда потоки BSPP называются потоками G, а потоки BSPT — потоками R. Вы еще не запутались?

Размер тире (Номинальный размер)	Шаг резьбы	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы	Внутренний диаметр внутренней резьбы мм	Внутренний диаметр внутренней резьбы дюймы
-02 (1/8)	28	9,7	0,38	8,9	0,35
-04 (1/4)	19	13,2	0,52	11,9	0,47
-06 (3/8)	19	16,5	0,65	15,2	0,60
-08 (1/2)	14	20,8	0,82	19,1	0,75
-10 (5/8)	14	22,4	0,88	20,3	0,80
-12 (3/4)	14	26,4	1,04	24,6	0,97
-16 (1)	11	33,0	1,30	31,0	1,22
-20 (1 ¼)	11	41,9	1,65	39,6	1,56
-24 (1 ½)	11	47,8	1,88	45,5	1,79
-32 (2)	11	59,7	2,35	57,4	2,26

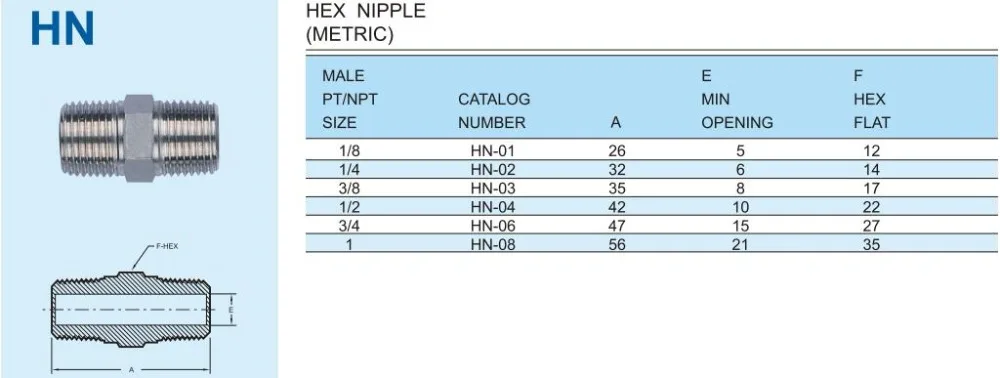

Тип резьбы PT идентичен и взаимозаменяем с типом резьбы BSPT. Однако, поскольку наружная резьба PT не имеет 30-градусного раструба, она не будет стыковаться с вертлюгом с внутренней резьбой BSPP с коническим седлом. Кроме того, мы рекомендуем использовать резьбовой герметик с резьбой PT, чтобы обеспечить уплотнение без утечек.

Размер тире (Номинальный размер)	Шаг резьбы	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы	Внутренний диаметр внутренней резьбы мм	Внутренний диаметр внутренней резьбы дюймы
-02 (1/8)	28	9,4	0,37	8. 1	0,32
-04 (1/4)	19	13,7	0,53	12,4	0,49
-06 (3/8)	19	17,2	0,68	16	0,62
-08 (1/2)	14	21,5	0,84	19,8	0,77
-10 (5/8)	14	23,1	0,91	20,6	0,81
-12 (3/4)	14	26,9	1,06	25,4	1
-16 (1)	11	34	1,34	31,8	1,25
-20 (1 ¼)	11	42,6	1,68	40,4	1,59
-24 (1 ½)	11	48,5	1,9	46,2	1,81
-32 (2)	11	60,4	2,37	58,2	2,29

SAE – Общество инженеров-автомобилестроителей – прямая резьба может герметизироваться благодаря твердости Buna-N «O» 90 Кольцо. Это очень надежный и многоразовый тип резьбы. В то время как некоторые типы резьбы требуют, чтобы резьба на наружном и внутреннем концах сжималась вместе для образования уплотнения, уплотнительное кольцо на этом типе резьбы предотвращает это.

Размер тире (Номинальный размер)	Шаг резьбы	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы	Внутренний диаметр внутренней резьбы мм	Внутренний диаметр внутренней резьбы дюймы
-02 (1/8)	24	3,9	0,31	6,9	0,27
-03 (3/16)	24	9,6	0,38	8,6	0,34
-04(1/4)	20	11,2	0,44	9,9	0,39
-05(5/16)	20	12,7	0,5	11,4	0,45
-06(3/8)	18	14,2	0,56	12,9	0,51
-08(1/2)	16	19	0,75	17	0,67
-10(5/8)	14	22,3	0,88	20,3	0,8
-12(3/4)	12	26,9	1,06	24,9	0,98
-14(7/8)	12	30	1,18	27,7	1,09
-16(1)	12	33,3	1,31	31	1,22
-20(1 ¼)	12	41,4	1,63	39,1	1,54
-24(1 ½)	12	47,7	1,88	45,5	1,79
-32(2)	12	63,5	2,5	61,2	2,41

Метрическая резьба наиболее распространена в Европе. Он имеет цилиндрический внутренний и внешний диаметр с точностью до миллиметра. Мелкий конус метрической конической резьбы обеспечивает наилучшую передачу усилия. В письменной форме вы можете идентифицировать метрическую резьбу по заглавной букве «М» плюс указание их номинального наружного диаметра (например, M22 x 1,5). Наконец, при измерении размера шага убедитесь, что вы используете метрический измеритель шага.

Размер порта, метрическая система СИ, мм	Шаг резьбы мм	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы
M5 × 0,8	.8	5	0,1968
M8 × 1,0	1	8	0,3150
M10 × 1,0	1	10	0,3937
M12 × 1,5	1,5	12	0,4724
M14 × 1,5	1,5	14	0,5512
M16 × 1,5	1,5	16	0,6299
M18 × 1,5	1,5	18	0,7087
M22 × 1,5	1,5	22	0,8661
M27 × 2,0	2	27	1,063
M33 × 2,0	2	33	1,299
M42 × 2,0	2	42	1,654
M50 × 2,0	2	50	1,969
M60 × 2,0	2	60	2,362

Airtac предлагает широкий выбор экономичных сменных пневматических деталей. Однако может возникнуть проблема с поиском именно той детали, которую необходимо заменить. К счастью, наши специалисты по продуктам помогут вам определить, какая деталь у вас есть под рукой. Одним из важных элементов информации, которые должны знать наши специалисты по запчастям, является тип резьбы. С Airtac у вас есть три варианта: NPT, PT или G (BSPP). Но когда у вас сломалась машина, последнее, что вы хотите сделать, это вынуть свои измерительные инструменты и таблицы, чтобы найти резьбу на вашем электромагнитном клапане. Вот как мы можем обойти все это, если вы в крайнем случае.

1. Знаете ли вы, где было произведено ваше оборудование? Если ваше оборудование родом из Китая, в 9 случаях из 10 вам понадобятся резьбы PT. Если он был произведен в Северной Америке, то вы можете смело использовать резьбу NPT. Вам может понадобиться обратиться к руководству пользователя, чтобы найти эту информацию, или связаться с производителем оригинального оборудования.

Поначалу типы резьбы могут быть немного сложными для понимания. Есть много всего, что нужно принять. Типы, которые мы рассмотрели в этом руководстве, едва касаются поверхности множества различных доступных видов. Тем не менее, наличие правильных инструментов может иметь огромное значение. Мы надеемся, что это руководство будет полезным и информативным. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам или просто оставьте комментарий ниже. Наконец, не забудьте взять с собой всю эту ценную информацию в нашем загружаемом Руководстве по идентификации тем. Он содержит всю ту же полезную информацию и интерактивен!

Спираль нити закручивается в одном из двух возможных направлений. Большинство резьб ориентировано таким образом, что элемент с резьбой, если смотреть с точки зрения на оси, проходящей через центр спирали, удаляется от наблюдателя, когда он поворачивается по часовой стрелке, и движется к наблюдателю, когда он поворачивается против часовой стрелки. по часовой стрелке.

Главный диаметр определяется кончиками резьбы.
Внутренний диаметр определяется по канавке резьбы.
Делительный диаметр — это расстояние между концами двух противоположных сторон или длина центральной линии профиля.

Плашки К (NPT) конические дюймовые

ANSI B1.20.1 — NPT Коническая трубная резьба

ANSI B1.20.1 — NPT

NPT, BSP, JIS, SAE, метрическая система – Trimantec

Необходимые инструменты для определения резьбы

Штангенциркуль –

Шагомер –

Как определить различные типы резьбы

Шаг 1. Наружная резьба по сравнению с внутренней резьбой

Шаг 2. Коническая резьба и параллельная резьба

Шаг 3. Размер шага

Шаг 4.

Шаг 5. Стандарт типа резьбы

Тип резьбы NPT/NPTF – конусная трубная труба National Fuel

Тип резьбы BSP – трубы Британского стандарта

JIS Коническая трубная резьба Тип – PT

Тип резьбы SAE – Цилиндрическая резьба Уплотнительное кольцо

Метрическая коническая/параллельная резьба

Альтернативные решения для резьбы

Основное руководство по типам резьбы

Пол

Рукоятка

Конструкция

Шаг/TPI

Диаметр

Угол

Гребень / корень

M — Резьба Iso (метрическая)

NPT34 — Трубная резьба

G/R/RP — резьба Витворта (BSPP/BSPT)

UNC/UNF — Унифицированная национальная резьба

Скачать документ о типах резьбы

Скачать!
