ТРОЙНИК ТИП — «Т» / УПЛОТНЕНИЕ ТИП «С» Резьба BSPT/Резьба NPTF

Рукава высокого давления

Фитинги

Рукава промышленного назначения

Оборудование для перекачки ГСМ

Адаптеры и переходники

Металлорукава

Быстроразъемные соединения

Защита для рукавов высокого давления

Хомуты

Оборудование для сборки РВД

Манометры

Уплотнения и компоненты для гидросистем

Гидравлические трубы

Аксессуары

Заглушки для фитингов

Соединительные системы Cam-Lock

Промышленные рукава ПВХ

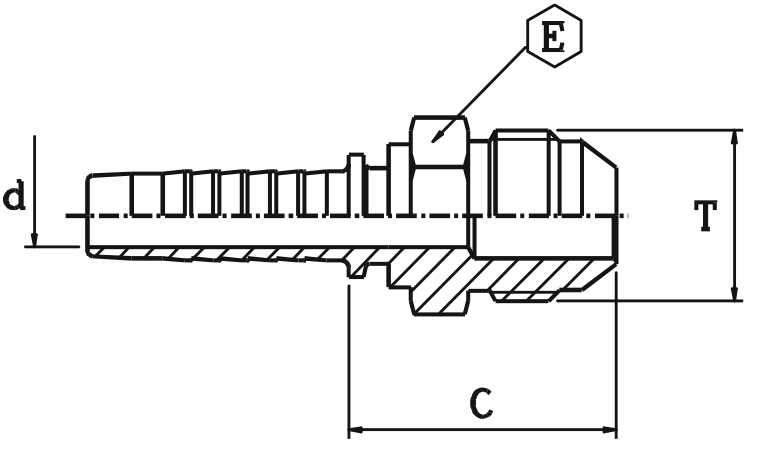

Тип: 6216 BSPT

Тип: 6217 NPTF

Стандартный удлинитель сопла и впуск 1/4 дюйма, резьба NPT, измерения США, включает удлинитель и гидравлическую соединительную муфту NLGI №2

Артикул: 233807

Изображение приводится только в качестве иллюстрации

Артикул: 233807

Предназначены для обслуживания тяжелого оборудования, автотранспортных парков, муниципальных гаражей и высокопроизводительных внутризаводских систем с большой длиной трубопроводов и большими объемами потребления материала.

Особенности

Брошюра продукта

Предназначены для обслуживания тяжелого оборудования, автотранспортных парков, муниципальных гаражей и высокопроизводительных внутризаводских систем с большой длиной трубопроводов и большими объемами потребления материала.

Типичные области применения: дилерские центры тяжелой техники, предприятия по обслуживанию автопарков, внутризаводское производство, маслораздаточные автомобили, горнодобывающая промышленность.

• Легко читаемый ЖК-дисплей
• Легко сбрасываемый электронный дисплей.
• Точное измерение расхода консистентной смазки
• Использует две стандартные щелочные батареи АА.
• Работает при давлении до 345 бар (5000 psi)
• Расход до 36 унций/мин (1 кг/мин).

Брошюра продукта

Спецификации и документы

Конвертировать в имперские ед. изм.

Блокиратор курка	Без блокировки
Включает	Удлинитель, гидравлическая соединительная муфта
Воспроизводимость	±0,1
Гарантия	2
Максимальная рабочая температура (°F)	140
Максимальная температура хранения (°F)	158
Максимальное рабочее давление (МПа)	34. 5
Максимальное рабочее давление (фунт/кв. дюйм)	5000
Масса дозирующего краскораспылителя (фунт)	2.2
Подходящий материал	Консистентная смазка
Полная высота (дюйм)	8.8
Полная длина (дюйм)	3. 2
Полная ширина (дюйм)	1.8
Принцип работы расходомера	Овальные шестерни
Размер впускного отверстия (дюйм)	1/4
Размер выпускного отверстия (дюйм)	1/8
Расположение резьбы впускного отверстия для материала	Внутренняя резьба
Расположение резьбы выпускного отверстия для материала	Внутренняя резьба
Рекомендуемая среда	Для помещений
Соответствие стандартам	CE
Тип	Раздаточный клапан с электронным расходомером
Тип клапана	С расходомером
Тип нанесения	Ручного типа
Тип питания	С электроприводом
Тип резьбы впускного отверстия	NPTF
Тип резьбы выпускного отверстия	NPTF
Тип системы расширения	Жесткого типа
Тип сопла	Жесткого типа
Точность расходомера (%)	±0. 3
Блокиратор курка	Без блокировки
Включает	Удлинитель, гидравлическая соединительная муфта
Воспроизводимость	±0,1
Гарантия	2
Максимальная рабочая температура (°C)	60
Максимальная температура хранения (°C)	70
Максимальное рабочее давление (МПа)	34. 5
Максимальное рабочее давление (бар)	345
Максимальное рабочее давление (кПа)	34500
Максимальное рабочее давление (фунт/кв. дюйм)	5000
Масса дозирующего краскораспылителя (кг)	1.0
Подходящий материал	Консистентная смазка
Полная высота (мм)	223. 5
Полная высота (см)	22.35
Полная длина (мм)	81.28
Полная длина (см)	8.13
Полная ширина (мм)	45.72
Полная ширина (см)	4. 572
Принцип работы расходомера	Овальные шестерни
Размер впускного отверстия (дюйм)	1/4
Размер впускного отверстия (мм)	6.35
Размер впускного отверстия (см)	0.635
Размер выпускного отверстия (дюйм)	1/8
Размер выпускного отверстия (мм)	3. 175
Размер выпускного отверстия (см)	0.3175
Расположение резьбы впускного отверстия для материала	Внутренняя резьба
Расположение резьбы выпускного отверстия для материала	Внутренняя резьба
Рекомендуемая среда	Для помещений
Соответствие стандартам	CE
Тип	Раздаточный клапан с электронным расходомером
Тип клапана	С расходомером
Тип нанесения	Ручного типа
Тип питания	С электроприводом
Тип резьбы впускного отверстия	NPTF
Тип резьбы выпускного отверстия	NPTF
Тип системы расширения	Жесткого типа
Тип сопла	Жесткого типа
Точность расходомера (%)	±0. 3

Руководство продукта

309454D Accu-Shot Electronic Grease Meter, Instructions, English

(1 MB)

(Только на английском)

306708N, Lube Equipment Couplers, Adapters, Nozzles, and Z-Swivels, Parts List, English

(781 KB)

Рекламная литература

303245RU Смазочное оборудование для технического обслуживания

(26 MB)

Сертификаты

199057J, Accu-Shot Metered Grease Valve, EU-Declaration of Conformity

(159 KB)

NPT / National Pipe Taper и NPTF / National Pipe Taper Fuel

Переключить навигацию

Ваш поставщик №1 труднодоступных фитингов!

Позвоните или напишите: 775-303-8122 | Электронная почта: sales@fittings. space

Поиск:

• Сравнивать

БЕСПЛАТНАЯ ДОСТАВКА ПО США ЗАКАЗОВ НА СУММУ $249 . | ОБЪЕМНЫЕ СКИДКИ ПРИ ЗАКАЗАХ ОТ 5 ИЛИ БОЛЕЕ . | У НАС ЕСТЬ ДОПОЛНИТЕЛЬНЫЙ ИНВЕНТАРЬ, СВЯЖИТЕСЬ С НАМИ ДЛЯ ЛЮБОЙ ЧАСТИ, КОТОРУЮ ВЫ НЕ НАЙДЕТЕ.

NPT — это стандарт США для конической резьбы, используемой на резьбовых трубах и фитингах. В отличие от прямой резьбы, которую можно найти на болте, коническая резьба будет туго натягиваться и, следовательно, обеспечивать непроницаемое для жидкости уплотнение. В Америке Уильям Селлерс установил стандарт для гаек, болтов и винтов, который в 1864 году стал Национальной трубной конической резьбой (NPT) . NPT определяется стандартом ANSI/ASME B1.20.1. Полусовместимый вариант под названием National Pipe Taper Fuel (NPTF) , также называемый Dryseal American National Pipe Taper Thread , определенный ASME B1. 20.3, предназначен для обеспечения более герметичного уплотнения. Резьба NPTF имеет ту же базовую форму, что и NPT, но с высотой гребня и впадины, отрегулированной для посадки с натягом, что исключает спиральный путь утечки. Этот тип резьбы является наиболее часто используемым соединением с конической трубной резьбой, используемым в оборудовании, произведенном в Северной Америке. С этой резьбой используются дополнительные средства герметизации, такие как лента Teflon®. Это соединение часто используется в гидравлических системах, хотя Национальная ассоциация гидравлических систем не рекомендует его для использования в гидравлических системах. NPTF физически взаимозаменяем с NPT, но имеет модифицированную резьбу для лучшего герметичного уплотнения Профильные уплотнения с конической резьбой с посадкой металл-металл с натягом, обычно требуется герметик для герметичных соединений Шаг и диаметр измеряются в дюймах Угол конусности составляет 0,75 дюйма на фут или 1° 47’ Угол резьбы 60°

Спецификации резьбы NPT NPTF Размер резьбы Номинальный размер (дюймы) Количество резьб на дюйм Номинальный наружный диаметр наружной резьбы (OD) (дюймы) Номинальный наружный диаметр наружной резьбы (OD)  (дюйм) 1 1/16 27 5/16 0,313 2 1/8 27 13/32 0,405 4 1/4 18 35/64 0,540 6 3/8 18 43/64 0,675 8 1/2 14 27/32 0,840 12 3/4 14 1-1/16 1. 050 16 1 11,5 1-5/16 1,315 20 1-1/4 11,5 1-21/32 1,660 24 1-1/2 11,5 1-29/32 1.900 32 2 11,5 2-3/8 2,375 40 2-1/2 8 2-7/8 2,875 48 3 8 3-1/2 3.500 64 4 8 4-1/2 4.500

Просмотрите наш широкий выбор фитингов с конической резьбой National Pipe (NPT).

ЧТО ГОВОРЯТ НАШИ КЛИЕНТЫ:

«Отличные люди, с которыми приятно работать! Очень хорошее общение. Они делают все на 110%, чтобы сделать все правильно!» — Дэвид Х. (май 2022 г.)

«Супер быстрая доставка! Единственное место в сети, где трудно найти фитинги». — Джейсон Р. (март 2021 г.)

«Очень трудно найти адаптер. Прекрасно работает. Быстрая доставка. Спасибо.» – Майкл Г. (январь 2022 г.)

«Это мой третий заказ, о чем это говорит? Как рекламируется!» – Терренс А. (сентябрь 2021 г.)

«Классная и лучшая цена. Цена в магазине вдвое выше. Настоятельно рекомендуется.» – Эндрю М. (август 2019 г.)

«Потрясающий сервис, профессиональный и вежливый». – Энн Р. (декабрь 2020 г.)

«Хороший продукт. Хороший дилер. Нигде больше не смог найти пресс-масленки 10-32». – Карл Н. (июль 2019 г.)

«Искал их повсюду. Наконец нашел их. Отлично работает!» – Джим Л. (декабрь 2021 г.)

«Получено в хорошем состоянии, быстрая доставка, отличный продавец. Большое спасибо!» – Купер Б. (май 2022 г.)

«Трудно найти подгонку, она прибыла быстро и точно так, как описано. Спасибо! — Винс Б. (июнь 2022 г.)

«Именно так, как описано. Нет претензий. Отличный продавец, с которым приятно иметь дело». – Ли Р. (ноябрь 2021 г.)

«Спасибо, спасибо, спасибо, что положили конец моему кошмару о примерке…» – Дэн С. (октябрь 2018 г.)

«Получил очень быстро и очень хорошего качества ! A+» — Джеймс С. (сентябрь 2018 г.)

«Да, мы очень довольны, большое спасибо за отличные продукты и обслуживание», — Пол Д. (сентябрь 2017 г.)

«Очень хорошая и точная обработка. Выглядит великолепно. Доставка была быстрой. Все хорошо.» — Питер Э. (октябрь 2021 г.)

«Высококачественный компрессионный фитинг для трубопровода охладителя трансмиссии. Можно снять и затянуть без проблем.» – Гэри М. (декабрь 2021 г.)

«Идеально подходит для моей работы (Resi HVAC) A+++» – Сэм М. (декабрь 2019 г.)

«Чистая резьба, скошенные углы, гладкий канал, качественный продукт». — Роберт В. (декабрь 2018 г.)

«Это были правильные фитинги, полностью герметичные и с уплотнениями». – Марк Н. (март 2022 г.)

«Единственное место в США, где есть такая примерка!! Быстрая доставка!» – Ари Л. (июнь 2021 г.)

«Фитинги прибыли раньше срока и идеально подошли для моего компрессора.» – Майк Ф. (апрель 2020 г.)

«Я хотел заменить клапан, и я выбрал Fittings Space. Выглядит хорошо и хорошо сделано». – Роберт С. (март 2021 г.)

Информационный бюллетень

Узнавайте первыми о новинках и акциях:

Краткий обзор 4 самых известных типов трубной резьбы ( NPT | NPTF | BSP | BSPT ) — Руководство по инструментам для нарезания резьбы

Трубная резьба представляет собой резьбовые соединения, которые используются, в частности, в газовых и водопроводных установках. В Европе наиболее распространена трубная резьба British Whitworth (BSP и BSPT). В то время как в США более распространены американские NPT и NPTF. И британская, и американская трубная резьба имеет дюймовую резьбу. Это означает, что шаг дается в витках на дюйм. 1 дюйм соответствует 25,4 мм. Однако для трубной резьбы спецификации в дюймах не соответствуют диаметру в дюймах (например: BSP 1″ = прибл. 33,25 мм). Эта сбивающая с толку особенность имеет исторические причины. В прошлом внутренний диаметр был ведущим фактором для измерения трубной резьбы и составлял 25,4 мм. Однако внешний диаметр был ок. 33 мм на тот момент. Но благодаря усовершенствованиям в производстве стали стало возможным производить трубы с более тонкими стенками. Во избежание необходимости полной замены существующих установок, выпускавшихся по наружному диаметру, было принято решение увеличить внутренний диаметр.

Прежде чем мы более подробно рассмотрим отдельные американские и британские типы трубной резьбы, мы хотели бы сначала уточнить существенные различия и важные термины для лучшего понимания.

Трубная резьба различается по форме. С одной стороны, это цилиндрическая или параллельная форма резьбы, а с другой стороны, коническая или коническая резьба. По ходу текста будем дальше отрабатывать смысл отличий.

Кроме того, существуют самоуплотняющиеся трубные резьбовые соединения, т. е. функционирующие без герметика. И трубная резьба не самоуплотняющаяся. Для этого требуются герметики, такие как пенька или тефлоновая лента, чтобы обеспечить герметичность. Мы также рассмотрим это более подробно позже с отдельными типами резьбы.

Американская трубная резьба: NPT и NPTF

Для американской трубной резьбы мы хотели бы более подробно остановиться на резьбе NPT (National Taper Pipe) и резьбе NPTF (National Taper Pipe Dryseal). Американские трубные резьбы имеют угол наклона 60 градусов. Кроме того, и NPT, и NPTF имеют коническую или коническую внутреннюю и внешнюю резьбу. Американская трубная резьба указана в дюймах.

1 . National Taper Pipe (NPT)

Тип резьбы National Taper Pipe ( NPT ) — коническая или коническая трубная резьба, используемая для фитингов. Внутренняя и внешняя резьбы NPT конические. Резьба NPT является самоуплотняющейся только при низком давлении и отсутствии сильных колебаний температуры. Поэтому рекомендуется использовать дополнительный герметик. Он определен в ANSI B 1.20.1.

2 . National Taper Pipe Dryseal (NPTF)

National Taper Pipe Dryseal (NPTF) также представляет собой коническую или коническую трубную резьбу (внутреннюю и наружную резьбу), которая, в отличие от NPT, является самоуплотняющейся даже при высоком давлении и изменении температуры. Это определено в ANSI B 1.20.3.

NPT и NPTF

Основное различие между резьбой NPT и резьбой NPTF заключается в том, что профили резьбы различаются. В случае резьбы NPTF внутренняя и внешняя резьбы перекрываются и поэтому могут работать без герметика.

Британская трубная резьба: BSP и BSPT

Британская трубная резьба Whitworth указывается в дюймах и имеет боковой угол 55 градусов. На этом этапе мы сосредоточимся на двух типах потоков BSP и BSP.

3 . Британская стандартная труба (BSP/G)

Трубная резьба Британского стандарта представляет собой трубную резьбу Уитворта и маркируется аббревиатурой G. Это несамоуплотняющаяся резьба. Как внутренняя, так и внешняя резьба имеют цилиндрическую или параллельную форму резьбы. Он герметизируется только путем введения герметика. Стандартизирован согласно ISO 228.

4 . Коническая труба Британского стандарта (BSPT/R)

Принимая во внимание, что конусная труба Британского стандарта имеет коническую наружную резьбу и цилиндрическую внутреннюю резьбу. Его часто обозначают аббревиатурой R (коническая наружная резьба) и Rp (цилиндрическая внутренняя резьба). Благодаря такому резьбовому соединению он является самоуплотняющимся. Он стандартизирован в соответствии с ISO 7-1.

Комбинации соединений с резьбой G и R

Возможны комбинации с резьбой G и R. Однако только в комбинации соединений:
Коническая наружная резьба R и цилиндрическая внутренняя резьба G.

Различная трубная резьба

Поскольку не все трубные резьбы одинаковы, эта статья содержит сравнительную таблицу типов трубной резьбы NPT и BSP.
