Британская дюймовая резьба Уитворта (WW)


В Великобритании до 1970-х годов (а, возможно, и позже) использовалась британская форма резьбы Витворта (Уитворта) – Whitworth British Thread. Она стала фактически первым в мире национальным стандартом винтовой резьбы в Англии и широко использовалась при сборке автомобилей, мотоциклов, самолетов, другой техники и механического оборудования.


British Thread Whitworth разработана британским инженером сэром Джозефом Уитвортом (1803-1887 гг.) в Манчестере и впервые стандартизирована в 1841 году. Став самой распространенной в Великобритании в 1860 годах, она получила широкое одобрение в развивающихся машиностроительных и автомобилестроительных отраслях страны.


В своей статье «Единая система резьбовых соединений» Дж.Уитворт предложил:

  1. Каждый диаметр болта должен иметь определенное число витков на дюйм (TPI).

  2. Угол профиля (между соседними сторонами витков) должен составлять 55°.

  3. Вершины треугольного профиля и основания впадин должны быть закругленными на 1/6 высоты.

  4. Зависимость радиуса закругления от шага определяется формулой r = 0.137329 x p (шаг).


Форма резьбы Уитворта


Оригинальная резьба Витворта была крупной (BSW), потому что предел прочности стали на растяжение в то время был низким, и тонкие нити при затягивании просто срывались бы. Примерно 50 лет она господствовала в британской промышленности. Но по мере развития автомобилестроения инженерам потребовалась более тонкая нить, поэтому была разработана мелкая резьба British Standard Fine (BSF), представленная Британской ассоциацией инженерных стандартов в 1908 г. Это стало возможным благодаря тому, прочность стали значительно улучшилась.


Таким образом, дюймовый болт диаметром 1/2 дюйма может иметь либо 12 ниток на дюйм (BSW), либо 16 (BSF). В чем преимущество мелкого шага? Болты BSF обладают лучшей устойчивостью к вибрации. Они  имеют большее сечение, поэтому примерно на 10 % прочнее, чем болты BSW с крупным шагом того же размера и из того же материала. Крепежные детали с крупной резьбой хорошо подходят для использования в резьбовых отверстиях, когда металл основания мягче, чем сам крепеж (например, шпильки в алюминиевых головках цилиндров).


Количество витков у болта с обычной резьбой BSW и мелкой BSF


Со временем популярность дюймовых британских стандартов BSW и BSF быстро снижалась из-за глобальной тенденции производителей отдавать предпочтение метрическим болтам и гайкам или американскому дюймовому (UNC, UNF) крепежу. Сегодня крепежные изделия системы British Thread Whitworth устарели и почти не используются. Но потребность в болтах и гайках BSW и BSF продолжают испытывать те, кто работает на старом британском оборудовании или ездит на автомобилях, произведенных до принятия унифицированных, а затем и метрических стандартов.


Крупная резьба British Standard Whitworth (BSW или WW)


Это британская стандартная крупная резьба Витворта, название которой сокращено до BSW (British Standard Whitworth)  или просто WW. Она используется на болтах, винтах, гайках и других крепежных изделиях общего инженерного назначения, не требующих посадки с натягом. Ее профиль основан на фундаментальном треугольнике с углом 55°, углы которого имеют определенный радиус закругления, зависящий от шага r = 0.137329 x p (шаг). Высота профиля составляет h = 0,640327 х p.


Требования к форме профиля, размерам, допускам и обозначению определены в английском стандарте BS 84-2007.


Примеры условного обозначения: 3/8″W, 3/8″BSW или 3/8″-16BSW, где 16 — количество витков на дюйм (TPI).


В стандарт BS 84 включено 40 размеров: от 1/16″- 60BSW до 6″- 2 1/2BSW.


Резьба Витворта: обозначения и понимание внутренней и внешней резьбы. Пояснение к таблицам



Таблица 1. Размеры крупной резьбы Уитворта BSW (Whitworth Coarse Thread BS 84)



















































Типоразмер

Наружный диаметр

Ниток на дюйм

Шаг резьбы

Внутренний диаметр

Диаметр сверления

(дюймы)
(мм)
(мм)
(дюймы)
(мм)
(дюймы)
(мм)

W 1/16″
1/16
1,588
60
0,423
0,0412
1,05
0,0472
1,2

W 3/32″
3/32
2,381
48
0,529
0,0671
1,70
0,0748
1,9

W 1/8″
1/8
3,175
40
0,635
0,0930
2,36
0,1024
2,6

W 5/32″
5/32
3,969
32
0,794
0,1162
2,95
0,1260
3,2

W 3/16″
3/16
4,763
24
1,058
0,1341
3,41
0,1457
3,7

W 7/32″
7/32
5,556
24
1,058
0,1654
4,20
0,1772
4,5

W 1/4″
1/4
6,350
20
1,270
0,1860
4,72
0,2008
5,1

W 5/16″
5/16
7,938
18
1,411
0,2414
6,13
0,2598
6,6

W 3/8″
3/8
9,525
16
1,588
0,2950
7,49
5/16
8,0

W 7/16″
7/16
11,113
14
1,814
0,3460
8,79
0,3701
9,4

W 1/2″
1/2
12,700
12
2,117
0,3933
9,99
27/64
10,7

W 9/16″
9/16
14,288
12
2,117
0,4558
11,6
31/64
12,3

W 5/8″
5/8
15,875
11
2,309
0,5086
12,9
17/32
13,7

W 11/16″
11/16
17,463
11
2,309
0,5711
14,5
19/32
15,2

W 3/4″
3/4
19,050
10
2,540
0,6219
15,8
21/32
16,6

W 13/16″
13/16
20,638
10
2,540
0,6844
17,4
23/32
18,2

W 7/8″
7/8
22,225
9
2,822
0,7327
18,6
49/64
19,5

W 15/16″
15/16
23,813
9
2,822
0,7952
20,2
53/64
21,1

W 1″
1
25,400
8
3,175
0,8399
21,3
7/8
22,3

W 1 1/8″
1 1/8
28,575
7
3,629
0,9420
23,9
63/64
25,1

W 1 1/4″
1 1/4
31,750
7
3,629
1,0670
27,1
1 7/64
28,3

W 1 3/8″
1 3/8
34,925
6
4,233
1,1616
29,5
1 7/32
30,9

W 1 1/2″
1 1/2
38,100
6
4,233
1,2866
32,7
1 5/16
34,0

W 1 5/8″
1 5/8
41,275
5
5,080
1,3689
34,8
1 7/16
36,4

W 1 3/4″
1 3/4
44,450
5
5,080
1,4939
37,9
1 9/16
39,6

W 1 7/8″
1 7/8
47,625
​4 1/2
5,644
1,5904
40,4
1 5/8
42,2

W 2″
2
50,800
​4 1/2
5,644
1,7154
43,6
1 3/4
45,4

W 2 1/8″
2 1/8
53,975
​4 1/2
5,644
1,8404
46,7
1 7/8
48,6

W 2 1/4″
2 1/4
57,150
4
6,350
1,9298
49,0
2
51,1

W 2 3/8″
2 3/8
60,325
4
6,350
2,0548
52,2
2 1/8
54,2

W 2 1/2″
2 1/2
63,500
4
6,350
2,1798
55,4
2 1/4
57,4

W 2 5/8″
2 5/8
66,675
4
6,350
2,3048
58,5
2 3/8
60,6

W 2 3/4″
2 3/4
69,850
​3 1/2
7,257
2,3841
60,6
2 1/2
62,9

W 2 7/8″
2 7/8
73,025
​3 1/2
7,257
2,5091
63,7
2 5/8
66,1

W 3″
3
76,200
​3 1/2
7,257
2,6341
66,9
2 3/4
69,2

W 3 1/4″
3 1/4
82,550
​3 1/4
7,815
2,8560
72,5
3
75,0

W 3 1/2″
3 1/2
88,900
​3 1/4
7,815
3,1060
78,9
3 1/4
81,4

W 3 3/4″
3 3/4
95,250
3
8,467
3,3231
84,4
3 3/8
87,1

W 4″
4
101,600
3
8,467
3,5731
90,8
3 5/8
93,5

W 4 1/4″
4 1/4
107,950
​2 7/8
8,835
3,8046
96,6
3 7/8
99,5

W 4 1/2″
4 1/2
114,300
​2 7/8
8,835
4,0546
103,0
4 1/8
105,8

W 4 3/4″
4 3/4
120,650
​2 3/4
9,236
4,2843
108,9
4 3/8
111,8

W 5″
5
127,000
​2 3/4
9,236
4,5343
115,2
4 5/8
118,1

W 5 1/4″
5 1/4
133,350
​2 5/8
9,676
4,7621
121,0
4 7/8
124,1

W 5 1/2″
5 1/2
139,700
​2 5/8
9,676
5,0121
127,3
5 1/8
130,4

W 5 3/4″
5 3/4
146,050
​2 1/2
10,160
5,2377
133,0
5 3/8
136,3

W 6″
6
152,400
​2 1/2
10,160
5,4877
139,4
5 5/8
142,6


Мелкая резьба British Standard Fine (BSF)


Дюймовая мелкая резьба British Standard Fine, сокращенно BSF, имеет профиль, идентичный оригинальной форме Витворта BSW с углом при вершине 55°, за исключением более частого шага. Это означает, что болты и гайки имеют больше витков на дюйм, более тонкую нить и меньшую высоту профиля.


Примеры условного обозначения: 3/8″BSF или 3/8″-20BSF


В стандарт BS 84 включено 30 размеров BSF: от 3/16″-32BSF до 4 1/4″-4BSF.


Таблица 2. Размеры мелкой резьбы Уитворта BSF (Whitworth Fine Thread BS 84).


































Типоразмер

Наружный диаметр

Ниток на дюйм

Шаг резьбы

Внутренний диаметр

Диаметр сверления

(дюймы)
(мм)
(мм)
(дюймы)
(мм)
(дюймы)
(мм)

F 3/16″
3/16
4,763
32
0,794
0,1475
3,75
0,1457
3,7

F 7/32″
7/32
5,556
28
0,907
0,1730
4,39
0,1811
4,6

F 1/4″
1/4
6,350
20
1,270
0,2008
5,1
0,2087
5,3

F 9/32″
9/32
7,142
26
0,97
0,2320
5,89
0,2323
5,9

F 5/16″
5/16
7,938
22
1,154
0,2543
6,46
0,2677
6,8

F 3/8″
3/8
9,525
20
1,270
0,3110
7,9
0,3268
8,3

F 7/16″
7/16
11,113
18
1,411
0,3363
8,54
0,3819
9,7

F 1/2″
1/2
12,700
16
1,587
0,4200
10,7
0,4370
11,1

F 9/16″
9/16
14,288
16
1,587
0,4825
12,3
0,5000
12,7

F 5/8″
5/8
15,875
14
1,814
0,5336
13,6
0,5512
14

F 11/16″
11/16
17,463
14
1,814
0,5961
15,1
0,6102
15,5

F 3/4″
3/4
19,050
12
2,117
0,6432
16,3
0,6594
16,75

F 7/8″
7/8
22,225
11
2,309
0,7586
19,3
0,7776
19,75

F 1″
1
25,400
10
2,540
0,8720
22,1
0,8957
22,75

F 1 1/8″
1 1/8
28,575
9
2,822
0,9828
25
1,0039
25,5

F 1 1/4″
1 1/4
31,750
9
2,822
1,1078
28,1
1,1220
28,5

F 1 3/8″
1 3/8
34,925
8
3,175
1,2150
30,9
1,2402
31,5

F 1 1/2″
1 1/2
38,100
8
3,175
1,3400
34
1,3583
34,5

F 1 5/8″
1 5/8
41,275
8
3,175
1,4650
37,2
1,4724
37,4

F 1 3/4″
1 3/4
44,450
7
3,628
1,5670
39,8
1,5748
40,0

F 2″
2
50,800
​7
3,628
1,8170
46,2
1,8425
46,8

F 2 1/4″
2 1/4
57,150
6
4,233
2,0366
51,7
2,0551
52,2

F 2 1/2″
2 1/2
63,500
6
4,233
2,2866
58,1
2,3031
58,5

F 2 3/4″
2 3/4
69,850
6
4,233
2,5366
64,4
2,5551
64,9

F 3″
3
76,200
5
5,080
2,7438
69,7
2,7756
70,5

F 3 1/4″
3 1/4
82,550
​5
5,080
2,9938
76
3,0079
76,4

F 3 1/2″
3 1/2
88,900
4 1/2
5,644
3,2154
81,7
3,2283
82

F 3 3/4″
3 3/4
95,250
4 1/2
5,644
3,4654
88
3,4764
88,3

F 4″
4
101,600
4 1/2
5,644
3,7154
94,4
3,7441
95,1

F 4 1/4″
4 1/4
107,950
4
6,350
3,9298
99,8
4,0197
102,1


Совместимы ли резьбы BSW – UNC и BSF – UNF?


Все эти виды резьб являются дюймовыми и разработаны для резьбовых крепежных деталей (болтов, винтов, гаек и др. )

  • BSF и BSW – британский стандарт, а UNF и UNC — американский стандарт.

  • BSF и UNF — системы с мелкой резьбой, а BSW и UNC — системы с крупной резьбой.


Взаимозаменяемость BSW и UNC невозможна, даже если учесть, что многие комбинации диаметра и шага у них совпадают (за исключением размера 1/2″, где BSW имеет 12 витков на дюйм, а UNC – 13). Теоретически некоторые гайки BSW можно было бы навинтить на болты UNC и наоборот, но практически этого делать нельзя, ни при каких обстоятельствах. Разница в углах (55° против 60°) приведет к значительной потере удерживающей силы, снижению сопротивления усталости и прочности соединения.


UNF и BSF имеют совершенно разное число витков на дюйм, значит, они абсолютно не взаимозаменяемы.


Совместимость американской резьбы UNC/UNF и Британской Витворта BSW/BSF


Трубная резьба (BSP)


BSP (British Standard Pipe) известна как трубная резьба Витворта и ставшая самой популярной в мире. Она имеет два варианта исполнения – это цилиндрическая (BSPP), которая обычно герметизируется различными уплотнительными материалами, либо коническая (BSPT), которая самоуплотняется на резьбе.


Оба варианта широко применяются в сантехнических, газопроводных, водопроводных, масляных системах, пневматическом оборудовании для резьбовых соединений труб с фитингами, а также на крышках, масленках, заглушках, кранах, вентилях и т.д.


Обозначение номинального диаметра для BSP – это размер трубы (ее условный проход), то есть он немного меньше, чем фактический наружный диаметр трубы. Оба типа потоков – BSPP и BSPT имеют угол профиля 55°, как у их прототипа BSW, и всего четыре значения шага – 28, 19,14, 11.


Отличия дюймовой резьбы BSPP (G) и BSPT (R)


Трубные соединения BSPP (G)

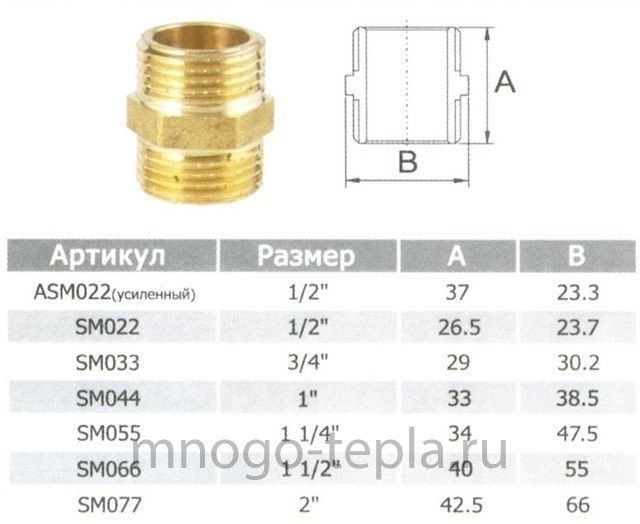

Фитинг BSPP (папа)


Соединения с цилиндрической несамоуплотняющейся резьбой Витворта BSPP не будут герметичными без использования дополнительного уплотнителя. Фитинги BSPP обычно комплектуются резиновым уплотнительным кольцом, которое зажимается между бортиком охватываемой части трубы и внутренней поверхностью охватывающего фитинга.


В России к стандарту BSPP адаптирован ГОСТ 6357-81. Международными регламентирующими нормативно-техническими документами являются: DIN ISO 228, DIN 259, в которые включены размеры от 1/8″ до 4″.


Трубную цилиндрическую наружную и внутреннюю резьбу BSPP принято обозначать буквой «G». Пример условного обозначения: G 1 1/2″-А, где А – класс точности. Левая идентифицируется по двум дополнительным буквам «LH», например: G 1 1/2″ LH — А.


Таблица 3. Параметры цилиндрической трубной резьбы Уитворта BSPP (G), DIN ISO 228 BSP (DIN 259)
















































Размер GНиток на дюймШаг резьбыВнешний
диаметр		Внутренний
диаметр		Длина
резьбы		Диаметр сверления
G
(конусность 80%)
(дюймы)(мм)(дюймы)(мм)(дюймы)(мм)(дюймы)(мм)(мм)
​1/8280,9070,38309,7280,33728,5665/324,08,8
​1/4191,3370,518013,1570,450611,4450,23676,011,8
​3/8191,3370,656016,6620,588614,9501/46,415,3
​1/2141,8140,825020,9550,733518,6310,32148,219,1
​5/8141,8140,902022,9110,810520,5870,32148,221,1
​3/4141,8141,041026,4410,949524,1173/89,524,6
​7/8141,8141,189030,2011,097527,8773/89,528,3
1112,3091,309033,2491,192630,2910,409110,430,9
​1 1/8112,3091,492037,8971,375634,9390,409110,435,5
​1 1/4112,3091,650041,9101,533538,9521/212,739,5
​1 3/8112,3091,745044,3231,628541,3651/212,742,0
​1 1/2112,3091,882047,8031,765644,8451/212,745,4
​1 3/4112,3092,116053,7461,999550,7885/815,951,4
​1 7/8112,3092,244056,9982,127654,0415/815,954,6
2112,3092,347059,6142,230656,6565/815,957,2
​2 1/4112,3092,587065,7102,470662,75211/1617,563,3
​2 1/2112,3092,960075,1842,843572,22611/1617,572,8
​2 3/4112,3093,210081,5343,093578,57613/1620,679,2
3112,3093,460087,8843,343584,92613/1620,685,5
​3 1/4112,3093,700093,9803,583591,0227/822,291,6
​3 1/2112,3093,9500100,3303,833597,3727/822,298,0
​3 3/4112,3094,2000106,6804,0835103,7227/822,2104,3
4112,3094,4500113,0304,3335110,072125,4110,7


Трубные соединения BSPT (R)


Соединения с конической самоуплотняющейся резьбой BSPT не требуют использования герметизирующих прокладок. Уплотнение (запечатывание) обеспечивается самим резьбовым соединением. Это достигается за счет плотной стыковки двух сопряженных резьб – наружной конической (ее диаметр уменьшается по длине) и внутренней цилиндрической (диаметр неизменный по всей длине). Британский стандарт определяет конусность 1:16.

Для абсолютной герметизации трубного соединения рекомендуется использовать герметик.

Фитинг с цилиндрической и конической резьбой BSP


BSPT взаимозаменяема с конической резьбой российского стандарта ГОСТ 6211-81. Эквивалентные нормы: ISO 7/1, DIN 2999, BS 21 (BS EN 10226-1).


В стандарты включено 15 размеров от 1/16″ до 6″ (трубные соединения свыше 6 дюймов в диаметре свариваются).


BSPT (внешний конус) может применяться с внутренней цилиндрической BSPP и по ГОСТ 6357-81 для создания герметичных соединений.


Наружную коническую резьбу BSPT принято обозначать буквой «R», а сопрягаемую с ней внутреннюю цилиндрическую буквами «Rp». Например:  R 1/2″ и Rp 1/2″.


Таблица 4. Параметры конической трубной резьбы Уитворта BSPT (R), ISO 7/1





























Размер RНиток на дюймШаг резьбыВнешний
диаметр		Внутренний
диаметр		Длина
резьбы		Диаметр сверления
R
(конусность 95%)
(дюймы)(мм)(дюймы)(мм)(дюймы)(мм)(дюймы)(мм)(мм)
1/16280,9070,30417,7230,25836,5615/324,06,6
​1/8280,9070,38309,7280,33728,5665/324,08,8
​1/4191,3370,518013,1570,450611,4450,23676,011,8
​3/8191,3370,656016,6620,588614,9501/46,415,3
​1/2141,8140,825020,9550,733518,6310,32148,219,1
​3/4141,8141,041026,4410,949524,1173/89,524,6
1112,3091,309033,2491,192630,2910,409110,430,9
​1 1/4112,3091,650041,9101,533538,9521/212,739,5
​1 1/2112,3091,882047,8031,765644,8451/212,745,4
2112,3092,347059,6142,230656,6565/815,957,2
​2 1/2112,3092,960075,1842,843572,22611/1617,572,8
3112,3093,460087,8843,343584,92613/1620,685,5
4112,3094,4500113,0304,3335110,072125,4110,7
5112,3095,4500138,4305,3335135,4721 1/828,6136,1
6112,3096,4500163,8306,3335160,8721 1/828,6161,5


Особенности резьбы BSPP и BSPT и совместимость фитингов, труб

Размеры труб и крепежных деталей с резьбой BSP

Таблица 5. Соответствие труб и фитингов с самоуплотняющейся резьбой BSP (внутренняя — цилиндрическая, наружная — с конусностью 1:16)
















Типоразмер штока Типоразмер втулки (фитинга) Параметры трубы
Номинальный (внутренний)
диаметр		Внешний
диаметр		Толщина
R 1/16″Rp 1/16″37,12
R 1/8″Rp 1/8″610,22
R 1/4″Rp 1/4″813,52,3
R 3/8″Rp 3/8″1017,22,3
R 1/2″Rp 1/2″1521,32,6
R 3/4″Rp 3/4″2026,92,6
R 1″Rp 1″2533,73,2
R 1 1/4″Rp 1 1/4″3242,43,2
R 1 1/2″Rp 1 1/2″4048,33,2
R 2″Rp 2″5060,33,6
R 2 1/2″Rp 2 1/2″6576,13,6
R 3″Rp 3″8088,94
R 4″Rp 4″100114,34,5
R 5″Rp 5″125139,75
R 6″Rp 6″150168,35

Сравнение BSPT и NPT – отличие и совместимость

Наряду с британским трубным конусом BSPТ (BSP) большой популярностью в мире пользуется другая коническая резьба для труб – NPT, являющаяся национальным стандартом США, основанном на ANSI/ASME B 1. 20.1 (аналог ГОСТ 6111-52).

Конические резьбы NPT и BSP нельзя совмещать друг с другом, даже при совпадении числа витков на дюйм длины. Они не взаимозаменяемы из-за различий в форме. NPT имеет угол наклона треугольника 60° и сглаженные выступы и впадины (форма Селлерса). У BSP угол составляет 55° и имеет закругленные вершины и впадины (форма Витворта).

Сравнивая эти две системы, нельзя сказать какая из них лучше. Несмотря на два разных дизайна, каждая из них обеспечивает герметичное соединение труб за счет уплотнения на конусе.

Трубные конусные резьбы NPT и BSP подходят для безопасной транспортировки жидкостей, газов, пара и обе могут использоваться на трубопроводах из широкого спектра материалов: сталь, латунь, бронза, чугун и пластик. Но при использовании в системах высокого давления для уплотнения соединений NPT и BSP всегда требуется резьбовой герметик (тефлоновая лента или жидкий химический), что позволит предотвратить риск спиральной утечки.


Отличие дюймовой резьбы NPT и BSP

Статьи по теме:

  • Американская дюймовая резьба


Полезные советы


Обновлено: 09. 08.2022 12:10:17

Максим

Специалист в области крепежных и такелажных изделий. Более 10 лет работы в сфере строительства, ремонта и оборудования.

— «Мы стараемся донести до Вас только актуальную и достоверную информацию, будем рады Вашему отзыву относительно данной статьи»

Автор статьи

Максим

Специалист в области крепежных и такелажных изделий. Более 10 лет работы в сфере строительства, ремонта и оборудования.

— «Мы стараемся донести до Вас только актуальную и достоверную информацию, будем рады Вашему отзыву относительно данной статьи»

Автор статьи

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Серия Norma, для обычного кабеля, конусная резьба, NTP.

Главная
\
Ex, взрывозащищенные, взрывобезопасные кабельные вводы Bimed
\
Серия Norma, для обычного кабеля, конусная резьба, NTP.

1 функциональная серия Norma

ItemItem Description
1Уплотнение
2Нижняя часть корпуса
3Сальник
4Сальник
5Верхняя часть корпуса
6Кабель



Технические характеристики:

АккредитацияIMQIMQ
Номер сертификатаIMQ 13 ATEX 018XIECEx IMQ 13.0006X
Дата выдачи29.07.201331.10.2013
Номер текста43AN0002454AN00009
Соответствует требованиямEN 60079-0:2009EN 60079-7:2007EN 60079-31:2009IEC 60079-0:2007 Edition:5IEC 60079-7:2006 Edition:4IEC 60079-31:2008 Edition:1
Возможная маркировкаEx II 2 GDEx e IIC GbEx tb IIIC DbEx II 2 GDEx e IIC GbEx tb IIIC Db




 ГруппаГруппа
 ZONE1/ZONE2  Зона1/Зона2
Suitable for use inГруппа IIGroup III
Gas Group IICDust Group IIIC
ПомещенияДля газо пылевых взрывоопасных атмосфер
Степень защитыIP66 – IP68 (EN 60529)
МаркировкаBMD NBU. . Ex CE 0722 II 2GD Ex e IIC Gb / Ex tb IIIC DbTa-40°C +80°C IP66/68 IECEx IMQ 13.0006X / IMQ 13 ATEX 018X
КабельНе армированый, экранированый
Рабочая температура Temperatures
Epdm-40°C / +80°CItems 1-5-6-7
Силикон-60°C / +80°C
МатериалНикилерованя стальItems 2-4-8
Тип резьбыMetric (M) ISO Pitch 1,5Npt (N) ANSI ASME B1.20.1Other thread types also available upon request.



Расшифровка заказного номера
ТипThreadMaterialPlatedSealingCode Examples
NBU01M (Metric)B (Латунь)X (Сталь)N (Nickel Only for Brass)E (Epdm)S (Silicone)NBU01MBNS
Тип резьбы(TD)КодДиаметр кабеля Ø min-maxДиаметр кабельного ввода
D ммS1 ммS1+S2 ммH min (мм)TL (мм)SW1 (мм)SW2 (мм)D2 (мм)
M12x1,5NBU0XSM4,0-7,04,0-7,0—23,69141415,5
M16x1,5NBU01SM5,0-8,05,0-8,0—28,29181820,0
M20x1,5NBU1M8,0-14,011,0-14,08,0-11,027,49222224,0
M25x1,5NBU2M10,0-16,013,0-16,010,0-13,027,99272730,0
M32x1,5NBU3M16,0-21,018,0-21,016,0-18,031,99343437,5
M40x1,5NBU4M18,0-27,022,0-27,018,0-22,038,49424246,5
M50x1,5NBU5M26,0-35,030,0-35,026,0-30,038,39525259,0
M63x1,5NBU6M32,0-49,040,0-49,032,0-40,057,312656572,0

NPT 1/4″NBU0XSN4,0-7,04,0-7,0—39,616141415,5
NPT 3/8″NBU01SN5,0-8,05,0-8,0—44,216181820,0
NPT 1/2″NBU1N8,0-14,011,0-14,08,0-11,043,416222224,0
NPT 3/4″NBU2N10,0-16,013,0-16,010,0-13,043,916272730,0
NPT 1″NBU3N16,0-21,018,0-21,016,0-18,051,920343437,5
NPT 1 1/4″NBU4N18,0-27,022,0-27,018,0-22,058,420424246,5
NPT 1 1/2″NBU5N26,0-35,030,0-35,026,0-30,058,320525259,0
NPT 2″NBU6N32,0-49,040,0-49,032,0-40,077,320656572,0

все новости

Наши новости

Муфта PP-H переходная на наружную резьбу




Муфта PP-H переходная на наружную резьбу | Фитинги PP-H для раструбной сварки


Пластиковые трубы, фитинги
+7 (495) 128-0337, +7 (812) 449-3073, +7 (812) 449-1534


  • Промышленные трубопроводные системы

    Georg Fischer

    Всё для систем водоочистки, гальваники, микроэлектроники, фармацевтики, медицины, химической промышленности, судостроения из пластика PVC-U, PVC-C, PP-n, PP-h, PVDF.


  • Электросварные фитинги, шаровые краны

    fox fittings

    от ведущего мирового производителя фитингов fox fittings на складе в Санкт-Петербурге.


  • Водоснабжение и газ

    с защитным слоем

    Повышен срок службы до 100 лет. Не требуется подсыпка, защитное покрытие не допускает царапин, увеличен коэффициент прочности. Покрытие синего цвета — вода, желтого — газ.


  • Питьевое водоснабжение и газ

    Трубы в отрезках

    Отрезки длиною 12 метров для питьевого водоснабжения с синими полосами, для газа — с жёлтыми.


  • Запорная арматура, гидранты, обжимные фланцы

    Jafar+Avk+Hawle

    для труб ПНД, ПВХ, ПП, чугунных и стальных в системах водоснабжения, газоснабжения, пожаротушения, канализации, водоотведения


  • Питьевое водоснабжение

    Трубы в бухтах

    Бухты по 50, 100, 150 и 200 метров. Предназначаются для питьевого водоснабжения, напорной и кабельной канализации. Применяется для прокладки в траншею, проколах и ГНБ.






Производитель

Georg Fischer


Модельный ряд

progef® Standart


Материал

полипропилен (гомополимер) (PP-h)

светло-серый (ral 7032)


Диаметр d (мм)

16, 20, 25, 32, 40, 50, 63


Диаметр R (дюйм)

⅜, ½, ¾, 1, 1 ¼, 1 ½, 2


Диаметр NTP (дюйм)

⅜, ½, ¾, 1, 1 ¼, 1 ½, 2


Тип резьбы

R, NTP


Давление pn

10


Способ соединения

раструбная сварка и резьбовое

Прайс на фитинги pp-h progef Standart


Номенклатура

Каталог фитингов pp-h


Запорная арматура

Шаровые краны, клапаны, приводы

Муфта-ниппель pp-h, Georg Fischer, progef® Standard или муфта переходная pp-h на наружную резьбу R предназначена для соединения труб pp-h и фитингов pp-h. Метод соединения муфты-ниппеля pp-h — это раструбное соединение и резьбовое. Возможность соединения муфты-ниппель pp-h только с деталью из пластика с резьбой. Муфта переходная pp-h на наружную резьбу R или резьбу NTP из серого полипропилена являются химически стойким материалом. Муфта-ниппель pp-h используется для соединения трубы pp-h и фитинга pp-h с внутренней резьбой. Трубопроводы pp-h широко используют для транспортировки химически активных жидкостей или чистой воды при рабочем давлении до 10 атмосфер и рабочей температуры от -10 до +95 °C. Трубопроводы полипропиленовые pp-h Georg Fischer предназначены для работы в самых жестких условиях, при транспортировке кислот, щелочей и солей. Не использовать герметизирующие пасты для резьбы, которые оказывают вредное воздействие воздействие на pp-h. Резьбовые фитинги pp-h необходимо устанавливайть в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температуры.

Муфта-ниппель pp-h фирма изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.

Муфта-ниппель pp-h GF progef® Standard на наружную резьбу R или резьбу NTP имеется в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, диаметр в дюймах R: ⅜, ½, ¾, 1, 1 ¼, 1 ½, 2 и диаметр в дюймах NTP: ⅜, ½, ¾, 1, 1 ¼, 1 ½, 2.


Габаритные размеры раструбной муфты-ниппель pp-h progef® Standart с наружной резьбой R


d, ммR, дюймКодspмасса, кгL, ммs, ммz, мм
16⅜727910505100,008372713
20½727910506100,011423213
25¾727910507100,015463613
321727910508100,027524612
401 ¼727910509100,04565514
501 ½727910510100,061606515
63272791051150,1698016

Габаритные размеры раструбной муфты-ниппель pp-h progef® Standart с наружной резьбой ntp


d, ммntp, дюймКодspмасса, кгL, ммs, ммz, мм
16⅜727914555100,008372713
20½727914556100,011423213
25¾727914557100,015463613
321727914558100,027524612
401 ¼727914559100,04565514
501 ½727914560100,061606515
63272791456150,1 698016

← назад к ассортименту фитингов pp-h progef® Standart

Дюймовая резьба.

Американский и английский стандарты — Справочная информация

В Великобритании до 1970-х годов (а, возможно, и позже) использовалась британская форма резьбы Витворта (Уитворта) – Whitworth British Thread. Она стала фактически первым в мире национальным стандартом винтовой резьбы в Англии и широко использовалась при сборке автомобилей, мотоциклов, самолетов, другой техники и механического оборудования.

British Thread Whitworth разработана британским инженером сэром Джозефом Уитвортом (1803-1887 гг.) в Манчестере и впервые стандартизирована в 1841 году. Став самой распространенной в Великобритании в 1860 годах, она получила широкое одобрение в развивающихся машиностроительных и автомобилестроительных отраслях страны.

В своей статье «Единая система резьбовых соединений» Дж.Уитворт предложил:

  1. Каждый диаметр болта должен иметь определенное число витков на дюйм (TPI).
  2. Угол профиля (между соседними сторонами витков) должен составлять 55°.
  3. Вершины треугольного профиля и основания впадин должны быть закругленными на 1/6 высоты.
  4. Зависимость радиуса закругления от шага определяется формулой r = 0.137329 x p (шаг).

Форма резьбы Уитворта

Оригинальная резьба Витворта была крупной (BSW), потому что предел прочности стали на растяжение в то время был низким, и тонкие нити при затягивании просто срывались бы. Примерно 50 лет она господствовала в британской промышленности. Но по мере развития автомобилестроения инженерам потребовалась более тонкая нить, поэтому была разработана мелкая резьба British Standard Fine (BSF), представленная Британской ассоциацией инженерных стандартов в 1908 г. Это стало возможным благодаря тому, прочность стали значительно улучшилась.

Таким образом, дюймовый болт диаметром 1/2 дюйма может иметь либо 12 ниток на дюйм (BSW), либо 16 (BSF). В чем преимущество мелкого шага? Болты BSF обладают лучшей устойчивостью к вибрации. Они  имеют большее сечение, поэтому примерно на 10 % прочнее, чем болты BSW с крупным шагом того же размера и из того же материала. Крепежные детали с крупной резьбой хорошо подходят для использования в резьбовых отверстиях, когда металл основания мягче, чем сам крепеж (например, шпильки в алюминиевых головках цилиндров).

Количество витков у болта с обычной резьбой BSW и мелкой BSF

Со временем популярность дюймовых британских стандартов BSW и BSF быстро снижалась из-за глобальной тенденции производителей отдавать предпочтение метрическим болтам и гайкам или американскому дюймовому (UNC, UNF) крепежу. Сегодня крепежные изделия системы British Thread Whitworth устарели и почти не используются. Но потребность в болтах и гайках BSW и BSF продолжают испытывать те, кто работает на старом британском оборудовании или ездит на автомобилях, произведенных до принятия унифицированных, а затем и метрических стандартов.

Крупная резьба British Standard Whitworth (BSW или WW)

Это британская стандартная крупная резьба Витворта, название которой сокращено до BSW (British Standard Whitworth)  или просто WW. Она используется на болтах, винтах, гайках и других крепежных изделиях общего инженерного назначения, не требующих посадки с натягом. Ее профиль основан на фундаментальном треугольнике с углом 55°, углы которого имеют определенный радиус закругления, зависящий от шага r = 0. 137329 x p (шаг). Высота профиля составляет h = 0,640327 х p.

Требования к форме профиля, размерам, допускам и обозначению определены в английском стандарте BS 84-2007.

Примеры условного обозначения: 3/8″W, 3/8″BSW или 3/8″-16BSW, где 16 — количество витков на дюйм (TPI).

В стандарт BS 84 включено 40 размеров: от 1/16″- 60BSW до 6″- 2 1/2BSW.

Резьба Витворта: обозначения и понимание внутренней и внешней резьбы. Пояснение к таблицам

Таблица 1. Размеры крупной резьбы Уитворта BSW (Whitworth Coarse Thread BS 84)

Типоразмер Наружный диаметр Ниток на дюйм Шаг резьбы Внутренний диаметр Диаметр сверления (дюймы)(мм)(мм)(дюймы)(мм)(дюймы)(мм) W 1/16″ 1/16 1,588 60 0,423 0,0412 1,05 0,0472 1,2 W 3/32″ 3/32 2,381 48 0,529 0,0671 1,70 0,0748 1,9 W 1/8″ 1/8 3,175 40 0,635 0,0930 2,36 0,1024 2,6 W 5/32″ 5/32 3,969 32 0,794 0,1162 2,95 0,1260 3,2 W 3/16″ 3/16 4,763 24 1,058 0,1341 3,41 0,1457 3,7 W 7/32″ 7/32 5,556 24 1,058 0,1654 4,20 0,1772 4,5 W 1/4″ 1/4 6,350 20 1,270 0,1860 4,72 0,2008 5,1 W 5/16″ 5/16 7,938 18 1,411 0,2414 6,13 0,2598 6,6 W 3/8″ 3/8 9,525 16 1,588 0,2950 7,49 5/16 8,0 W 7/16″ 7/16 11,113 14 1,814 0,3460 8,79 0,3701 9,4 W 1/2″ 1/2 12,700 12 2,117 0,3933 9,99 27/64 10,7 W 9/16″ 9/16 14,288 12 2,117 0,4558 11,6 31/64 12,3 W 5/8″ 5/8 15,875 11 2,309 0,5086 12,9 17/32 13,7 W 11/16″ 11/16 17,463 11 2,309 0,5711 14,5 19/32 15,2 W 3/4″ 3/4 19,050 10 2,540 0,6219 15,8 21/32 16,6 W 13/16″ 13/16 20,638 10 2,540 0,6844 17,4 23/32 18,2 W 7/8″ 7/8 22,225 9 2,822 0,7327 18,6 49/64 19,5 W 15/16″ 15/16 23,813 9 2,822 0,7952 20,2 53/64 21,1 W 1″ 1 25,400 8 3,175 0,8399 21,3 7/8 22,3 W 1 1/8″ 1 1/8 28,575 7 3,629 0,9420 23,9 63/64 25,1 W 1 1/4″ 1 1/4 31,750 7 3,629 1,0670 27,1 1 7/64 28,3 W 1 3/8″ 1 3/8 34,925 6 4,233 1,1616 29,5 1 7/32 30,9 W 1 1/2″ 1 1/2 38,100 6 4,233 1,2866 32,7 1 5/16 34,0 W 1 5/8″ 1 5/8 41,275 5 5,080 1,3689 34,8 1 7/16 36,4 W 1 3/4″ 1 3/4 44,450 5 5,080 1,4939 37,9 1 9/16 39,6 W 1 7/8″ 1 7/8 47,625 ​4 1/2 5,644 1,5904 40,4 1 5/8 42,2 W 2″ 2 50,800 ​4 1/2 5,644 1,7154 43,6 1 3/4 45,4 W 2 1/8″ 2 1/8 53,975 ​4 1/2 5,644 1,8404 46,7 1 7/8 48,6 W 2 1/4″ 2 1/4 57,150 4 6,350 1,9298 49,0 2 51,1 W 2 3/8″ 2 3/8 60,325 4 6,350 2,0548 52,2 2 1/8 54,2 W 2 1/2″ 2 1/2 63,500 4 6,350 2,1798 55,4 2 1/4 57,4 W 2 5/8″ 2 5/8 66,675 4 6,350 2,3048 58,5 2 3/8 60,6 W 2 3/4″ 2 3/4 69,850 ​3 1/2 7,257 2,3841 60,6 2 1/2 62,9 W 2 7/8″ 2 7/8 73,025 ​3 1/2 7,257 2,5091 63,7 2 5/8 66,1 W 3″ 3 76,200 ​3 1/2 7,257 2,6341 66,9 2 3/4 69,2 W 3 1/4″ 3 1/4 82,550 ​3 1/4 7,815 2,8560 72,5 3 75,0 W 3 1/2″ 3 1/2 88,900 ​3 1/4 7,815 3,1060 78,9 3 1/4 81,4 W 3 3/4″ 3 3/4 95,250 3 8,467 3,3231 84,4 3 3/8 87,1 W 4″ 4 101,600 3 8,467 3,5731 90,8 3 5/8 93,5 W 4 1/4″ 4 1/4 107,950 ​2 7/8 8,835 3,8046 96,6 3 7/8 99,5 W 4 1/2″ 4 1/2 114,300 ​2 7/8 8,835 4,0546 103,0 4 1/8 105,8 W 4 3/4″ 4 3/4 120,650 ​2 3/4 9,236 4,2843 108,9 4 3/8 111,8 W 5″ 5 127,000 ​2 3/4 9,236 4,5343 115,2 4 5/8 118,1 W 5 1/4″ 5 1/4 133,350 ​2 5/8 9,676 4,7621 121,0 4 7/8 124,1 W 5 1/2″ 5 1/2 139,700 ​2 5/8 9,676 5,0121 127,3 5 1/8 130,4 W 5 3/4″ 5 3/4 146,050 ​2 1/2 10,160 5,2377 133,0 5 3/8 136,3 W 6″ 6 152,400 ​2 1/2 10,160 5,4877 139,4 5 5/8 142,6 Мелкая резьба British Standard Fine (BSF)

Дюймовая мелкая резьба British Standard Fine, сокращенно BSF, имеет профиль, идентичный оригинальной форме Витворта BSW с углом при вершине 55°, за исключением более частого шага. Это означает, что болты и гайки имеют больше витков на дюйм, более тонкую нить и меньшую высоту профиля.

Примеры условного обозначения: 3/8″BSF или 3/8″-20BSF

В стандарт BS 84 включено 30 размеров BSF: от 3/16″-32BSF до 4 1/4″-4BSF.

Таблица 2. Размеры мелкой резьбы Уитворта BSF (Whitworth Fine Thread BS 84).

Типоразмер Наружный диаметр Ниток на дюйм Шаг резьбы Внутренний диаметр Диаметр сверления (дюймы)(мм)(мм)(дюймы)(мм)(дюймы)(мм) F 3/16″ 3/16 4,763 32 0,794 0,1475 3,75 0,1457 3,7 F 7/32″ 7/32 5,556 28 0,907 0,1730 4,39 0,1811 4,6 F 1/4″ 1/4 6,350 20 1,270 0,2008 5,1 0,2087 5,3 F 9/32″ 9/32 7,142 26 0,97 0,2320 5,89 0,2323 5,9 F 5/16″ 5/16 7,938 22 1,154 0,2543 6,46 0,2677 6,8 F 3/8″ 3/8 9,525 20 1,270 0,3110 7,9 0,3268 8,3 F 7/16″ 7/16 11,113 18 1,411 0,3363 8,54 0,3819 9,7 F 1/2″ 1/2 12,700 16 1,587 0,4200 10,7 0,4370 11,1 F 9/16″ 9/16 14,288 16 1,587 0,4825 12,3 0,5000 12,7 F 5/8″ 5/8 15,875 14 1,814 0,5336 13,6 0,5512 14 F 11/16″ 11/16 17,463 14 1,814 0,5961 15,1 0,6102 15,5 F 3/4″ 3/4 19,050 12 2,117 0,6432 16,3 0,6594 16,75 F 7/8″ 7/8 22,225 11 2,309 0,7586 19,3 0,7776 19,75 F 1″ 1 25,400 10 2,540 0,8720 22,1 0,8957 22,75 F 1 1/8″ 1 1/8 28,575 9 2,822 0,9828 25 1,0039 25,5 F 1 1/4″ 1 1/4 31,750 9 2,822 1,1078 28,1 1,1220 28,5 F 1 3/8″ 1 3/8 34,925 8 3,175 1,2150 30,9 1,2402 31,5 F 1 1/2″ 1 1/2 38,100 8 3,175 1,3400 34 1,3583 34,5 F 1 5/8″ 1 5/8 41,275 8 3,175 1,4650 37,2 1,4724 37,4 F 1 3/4″ 1 3/4 44,450 7 3,628 1,5670 39,8 1,5748 40,0 F 2″ 2 50,800 ​7 3,628 1,8170 46,2 1,8425 46,8 F 2 1/4″ 2 1/4 57,150 6 4,233 2,0366 51,7 2,0551 52,2 F 2 1/2″ 2 1/2 63,500 6 4,233 2,2866 58,1 2,3031 58,5 F 2 3/4″ 2 3/4 69,850 6 4,233 2,5366 64,4 2,5551 64,9 F 3″ 3 76,200 5 5,080 2,7438 69,7 2,7756 70,5 F 3 1/4″ 3 1/4 82,550 ​5 5,080 2,9938 76 3,0079 76,4 F 3 1/2″ 3 1/2 88,900 4 1/2 5,644 3,2154 81,7 3,2283 82 F 3 3/4″ 3 3/4 95,250 4 1/2 5,644 3,4654 88 3,4764 88,3 F 4″ 4 101,600 4 1/2 5,644 3,7154 94,4 3,7441 95,1 F 4 1/4″ 4 1/4 107,950 4 6,350 3,9298 99,8 4,0197 102,1 Совместимы ли резьбы BSW – UNC и BSF – UNF?

Все эти виды резьб являются дюймовыми и разработаны для резьбовых крепежных деталей (болтов, винтов, гаек и др. )

  • BSF и BSW – британский стандарт, а UNF и UNC — американский стандарт.
  • BSF и UNF — системы с мелкой резьбой, а BSW и UNC — системы с крупной резьбой.

Взаимозаменяемость BSW и UNC невозможна, даже если учесть, что многие комбинации диаметра и шага у них совпадают (за исключением размера 1/2″, где BSW имеет 12 витков на дюйм, а UNC – 13). Теоретически некоторые гайки BSW можно было бы навинтить на болты UNC и наоборот, но практически этого делать нельзя, ни при каких обстоятельствах. Разница в углах (55° против 60°) приведет к значительной потере удерживающей силы, снижению сопротивления усталости и прочности соединения.

UNF и BSF имеют совершенно разное число витков на дюйм, значит, они абсолютно не взаимозаменяемы.

Совместимость американской резьбы UNC/UNF и Британской Витворта BSW/BSF

Трубная резьба (BSP)

BSP (British Standard Pipe) известна как трубная резьба Витворта и ставшая самой популярной в мире. Она имеет два варианта исполнения – это цилиндрическая (BSPP), которая обычно герметизируется различными уплотнительными материалами, либо коническая (BSPT), которая самоуплотняется на резьбе.

Оба варианта широко применяются в сантехнических, газопроводных, водопроводных, масляных системах, пневматическом оборудовании для резьбовых соединений труб с фитингами, а также на крышках, масленках, заглушках, кранах, вентилях и т.д.

Обозначение номинального диаметра для BSP – это размер трубы (ее условный проход), то есть он немного меньше, чем фактический наружный диаметр трубы. Оба типа потоков – BSPP и BSPT имеют угол профиля 55°, как у их прототипа BSW, и всего четыре значения шага – 28, 19,14, 11.



Отличия дюймовой резьбы BSPP (G) и BSPT ®

Трубные соединения BSPP (G)

Фитинг BSPP (папа)

Соединения с цилиндрической несамоуплотняющейся резьбой Витворта BSPP не будут герметичными без использования дополнительного уплотнителя. Фитинги BSPP обычно комплектуются резиновым уплотнительным кольцом, которое зажимается между бортиком охватываемой части трубы и внутренней поверхностью охватывающего фитинга.

В России к стандарту BSPP адаптирован ГОСТ 6357-81. Международными регламентирующими нормативно-техническими документами являются: DIN ISO 228, DIN 259, в которые включены размеры от 1/8″ до 4″.

Трубную цилиндрическую наружную и внутреннюю резьбу BSPP принято обозначать буквой «G». Пример условного обозначения: G 1 1/2″-А, где А – класс точности. Левая идентифицируется по двум дополнительным буквам «LH», например: G 1 1/2″ LH — А.

Таблица 3. Параметры цилиндрической трубной резьбы Уитворта BSPP (G), DIN ISO 228 BSP (DIN 259)

Размер G Ниток на дюйм Шаг резьбы Внешний
диаметр Внутренний
диаметр Длина
резьбы Диаметр сверления G
(конусность 80%) (дюймы)(мм)(дюймы)(мм)(дюймы)(мм)(дюймы)(мм)(мм) ​1/8 28 0,907 0,3830 9,728 0,3372 8,566 5/32 4,0 8,8 ​1/4 19 1,337 0,5180 13,157 0,4506 11,445 0,2367 6,0 11,8 ​3/8 19 1,337 0,6560 16,662 0,5886 14,950 1/4 6,4 15,3 ​1/2 14 1,814 0,8250 20,955 0,7335 18,631 0,3214 8,2 19,1 ​5/8 14 1,814 0,9020 22,911 0,8105 20,587 0,3214 8,2 21,1 ​3/4 14 1,814 1,0410 26,441 0,9495 24,117 3/8 9,5 24,6 ​7/8 14 1,814 1,1890 30,201 1,0975 27,877 3/8 9,5 28,3 1 11 2,309 1,3090 33,249 1,1926 30,291 0,4091 10,4 30,9 ​1 1/8 11 2,309 1,4920 37,897 1,3756 34,939 0,4091 10,4 35,5 ​1 1/4 11 2,309 1,6500 41,910 1,5335 38,952 1/2 12,7 39,5 ​1 3/8 11 2,309 1,7450 44,323 1,6285 41,365 1/2 12,7 42,0 ​1 1/2 11 2,309 1,8820 47,803 1,7656 44,845 1/2 12,7 45,4 ​1 3/4 11 2,309 2,1160 53,746 1,9995 50,788 5/8 15,9 51,4 ​1 7/8 11 2,309 2,2440 56,998 2,1276 54,041 5/8 15,9 54,6 2 11 2,309 2,3470 59,614 2,2306 56,656 5/8 15,9 57,2 ​2 1/4 11 2,309 2,5870 65,710 2,4706 62,752 11/16 17,5 63,3 ​2 1/2 11 2,309 2,9600 75,184 2,8435 72,226 11/16 17,5 72,8 ​2 3/4 11 2,309 3,2100 81,534 3,0935 78,576 13/16 20,6 79,2 3 11 2,309 3,4600 87,884 3,3435 84,926 13/16 20,6 85,5 ​3 1/4 11 2,309 3,7000 93,980 3,5835 91,022 7/8 22,2 91,6 ​3 1/2 11 2,309 3,9500 100,330 3,8335 97,372 7/8 22,2 98,0 ​3 3/4 11 2,309 4,2000 106,680 4,0835 103,722 7/8 22,2 104,3 4 11 2,309 4,4500 113,030 4,3335 110,072 1 25,4 110,7 Трубные соединения BSPT ®

Соединения с конической самоуплотняющейся резьбой BSPT не требуют использования герметизирующих прокладок. Уплотнение (запечатывание) обеспечивается самим резьбовым соединением. Это достигается за счет плотной стыковки двух сопряженных резьб – наружной конической (ее диаметр уменьшается по длине) и внутренней цилиндрической (диаметр неизменный по всей длине). Британский стандарт определяет конусность 1:16. Для абсолютной герметизации трубного соединения рекомендуется использовать герметик.

Фитинг с цилиндрической и конической резьбой BSP

BSPT взаимозаменяема с конической резьбой российского стандарта ГОСТ 6211-81. Эквивалентные нормы: ISO 7/1, DIN 2999, BS 21 (BS EN 10226-1).

В стандарты включено 15 размеров от 1/16″ до 6″ (трубные соединения свыше 6 дюймов в диаметре свариваются).

BSPT (внешний конус) может применяться с внутренней цилиндрической BSPP и по ГОСТ 6357-81 для создания герметичных соединений.

Наружную коническую резьбу BSPT принято обозначать буквой «R», а сопрягаемую с ней внутреннюю цилиндрическую буквами «Rp». Например:  R 1/2″ и Rp 1/2″.

Таблица 4. Параметры конической трубной резьбы Уитворта BSPT ®, ISO 7/1

Размер R Ниток на дюйм Шаг резьбы Внешний
диаметр Внутренний
диаметр Длина
резьбы Диаметр сверления R
(конусность 95%) (дюймы)(мм)(дюймы)(мм)(дюймы)(мм)(дюймы)(мм)(мм) 1/16 28 0,907 0,3041 7,723 0,2583 6,561 5/32 4,0 6,6 ​1/8 28 0,907 0,3830 9,728 0,3372 8,566 5/32 4,0 8,8 ​1/4 19 1,337 0,5180 13,157 0,4506 11,445 0,2367 6,0 11,8 ​3/8 19 1,337 0,6560 16,662 0,5886 14,950 1/4 6,4 15,3 ​1/2 14 1,814 0,8250 20,955 0,7335 18,631 0,3214 8,2 19,1 ​3/4 14 1,814 1,0410 26,441 0,9495 24,117 3/8 9,5 24,6 1 11 2,309 1,3090 33,249 1,1926 30,291 0,4091 10,4 30,9 ​1 1/4 11 2,309 1,6500 41,910 1,5335 38,952 1/2 12,7 39,5 ​1 1/2 11 2,309 1,8820 47,803 1,7656 44,845 1/2 12,7 45,4 2 11 2,309 2,3470 59,614 2,2306 56,656 5/8 15,9 57,2 ​2 1/2 11 2,309 2,9600 75,184 2,8435 72,226 11/16 17,5 72,8 3 11 2,309 3,4600 87,884 3,3435 84,926 13/16 20,6 85,5 4 11 2,309 4,4500 113,030 4,3335 110,072 1 25,4 110,7 5 11 2,309 5,4500 138,430 5,3335 135,472 1 1/8 28,6 136,1 6 11 2,309 6,4500 163,830 6,3335 160,872 1 1/8 28,6 161,5

Особенности резьбы BSPP и BSPT и совместимость фитингов, труб

Размеры труб и кре



Типоразмер штока Типоразмер втулки (фитинга) Параметры трубы Номинальный (внутренний)
диаметр Внешний
диаметр Толщина R 1/16″ Rp 1/16″ 3 7,1 2 R 1/8″ Rp 1/8″ 6 10,2 2 R 1/4″ Rp 1/4″ 8 13,5 2,3 R 3/8″ Rp 3/8″ 10 17,2 2,3 R 1/2″ Rp 1/2″ 15 21,3 2,6 R 3/4″ Rp 3/4″ 20 26,9 2,6 R 1″ Rp 1″ 25 33,7 3,2 R 1 1/4″ Rp 1 1/4″ 32 42,4 3,2 R 1 1/2″ Rp 1 1/2″ 40 48,3 3,2 R 2″ Rp 2″ 50 60,3 3,6 R 2 1/2″ Rp 2 1/2″ 65 76,1 3,6 R 3″ Rp 3″ 80 88,9 4 R 4″ Rp 4″ 100 114,3 4,5 R 5″ Rp 5″ 125 139,7 5 R 6″ Rp 6″ 150 168,3 5 Сравнение BSPT и NTP – отличие и совместимость

Наряду с британским трубным конусом BSPТ (BSP) большой популярностью в мире пользуется другая коническая резьба для труб – NTP, являющаяся национальным стандартом США, основанном на ANSI/ASME B 1. 20.1 (аналог ГОСТ 6111-52).

Конические резьбы NPT и BSP нельзя совмещать друг с другом, даже при совпадении числа витков на дюйм длины. Они не взаимозаменяемы из-за различий в форме. NPT имеет угол наклона треугольника 60° и сглаженные выступы и впадины (форма Селлерса). У BSP угол составляет 55° и имеет закругленные вершины и впадины (форма Витворта).

Сравнивая эти две системы, нельзя сказать какая из них лучше. Несмотря на два разных дизайна, каждая из них обеспечивает герметичное соединение труб за счет уплотнения на конусе.

Трубные конусные резьбы NPT и BSP подходят для безопасной транспортировки жидкостей, газов, пара и обе могут использоваться на трубопроводах из широкого спектра материалов: сталь, латунь, бронза, чугун и пластик. Но при использовании в системах высокого давления для уплотнения соединений NPT и BSP всегда требуется резьбовой герметик (тефлоновая лента или жидкий химический), что позволит предотвратить риск спиральной утечки.

Отличие дюймовой резьбы NTP и BSP

Статьи по теме:



  • Американская дюймовая резьба



https://krepcom. ru/b…w-bsf-bsp-bspt/

KOBOLD: DKB — Индикатор потока шариковый

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:


ЖелДорЭкспедиция
Деловые линии

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Содержание

  1. Описание

  2. Пнринцип работы

  3. Технические характеристики

  4. Габаритные размеры

  5. Коды заказа

  6. Комплект поставки

  7. Документация






МатериалЛатунь
Вода 0. 05—15 л/мин … 0.14—105 л/мин
tmax120 °C
pmax6 бар
Соединение G 1/8 … 1, 1/8 … 1 NPT внутренняя резьба

Пнринцип работы

Во время работы пластиковый шарик выходит из своего гнезда и измеряет движение потока в трубе. Если поток останавливается, шарик возвращается в свое гнездо.

Технические характеристики









ПараметрЗначение
DKB-11…DKB-21…
Корпус:Латунь (MS-58)Латунь (MS-58)
Стеклянный купол:Боросиликатное стеклоБоросиликатное стекло
Шарик:POMPTFE (политетрафторэтилен)
Уплотнение:EPDMFPM
Кольца:Латунь (MS-58)Латунь (MS-58)
Винты:Нержавеющая стальНержавеющая сталь

Соединение



G 1/8

R06		G 1/4

R08		G 3/8

R10		G 1/2

R15		G 3/4

R20		G 1

R25
1/8″ NPT

N06		1/4″ NPT

N08		3/8″ NPT

N10		1/2″ NPT

N15		3/8″ NPT

N20		1″ NPT

N25

Габаритные размеры








МодельPмаксtмаксGNTPL1LABВес кг
DKB-. .01H6 бар120°СG 1/81/8*85641500.3
DKB-..02H6 бар120°СG 1/41/4*105641500.28
DKB-..03H6 бар120°СG 3/83/8*147353670.57
DKB-..04H6 бар120°СG 1/21/2*147353670.54
DKB-..05H6 бар120°СG 3/43/4*1610972941. 41
DKB-..06H6 бар120°СG 11*1810972941.30

Коды заказа

Пример: DKB-1101H R06









Диапазон показанийМодельСоединение
Вода л/минΔP* (бар)DKB-11..DKB21..Резьба GРезьба NTP
0.05-151DKB-1101H..DKB2101H..R06N06
0.05-201DKB-1102H..DKB2102H..R08N08
0. 06-451DKB-1103H..DKB2103H..R10N10
0.07-501DKB-1104H..DKB2104H..R15N15
0.18-1050.5DKB-1105H..DKB2105H..R20N20
0.14-1050.5DKB-1106H..DKB2106H..R25N25

Комплект поставки

  • Расходомер шарикового типа модели: DKB;

  • Инструкция по эксплуатации.


DAB

Индикатор потока шариковый



Материал
Бронза


tmax
100 °C


pmax
6 бар

Подробнее

DAT-1, DAT-2

Индикатор потока с капельной трубкой



Материал
Серый чугун, литая сталь, нержавеющая сталь


tmax
280 °C


pmax

Подробнее

BGF

Ротаметр цельнометаллический электроконтактный



Материал
Нержавеющая сталь, специальное исполнение по запросу


Вода
10 — 100 л/ч . .. 4 000 — 40 000 л/ч


Воздух

Подробнее

BGN

Ротаметры цельнометаллические электроконтактные



Материал
Нержавеющая сталь, спец. исполнение по запросу


Вода
0.5 — 5 л/ч … 13 000 — 130 000 л/ч


Воздух

Подробнее

Трубные и дюймовые резьбы, ГОСТ, ISO, BS, JIS, DIN, ANSI


Раздел недели: Плоские фигуры. Свойства, стороны, углы, признаки, периметры, равенства, подобия, хорды, секторы, площади и т.д.

Поиск на сайте DPVA

Поставщики оборудования

Полезные ссылки

О проекте

Обратная связь

Ответы на вопросы.

Оглавление

Таблицы DPVA.ru — Инженерный Справочник

Адрес этой страницы (вложенность) в справочнике dpva. ru:  главная страница / / Техническая информация/ / Оборудование/ / Фланцы, резьбы, трубы, фитинги….Элементы трубопроводов./ / Резьбы. Резьба на трубах. Резьба крепежная. Метрическая резьба — размеры, таблицы. Дюймовые резьбы — размеры, таблицы. Таблицы соответствия резьб. / / Трубные и дюймовые резьбы, ГОСТ, ISO, BS, JIS, DIN, ANSI

Поделиться:







Основные трубные «дюймовые» резьбы, ГОСТ, ISO, BS, JIS, DIN, ANSI

  • Мы, в ДПВА, считаем, что существует 2 стандарта трубных резьб: NPT (Американский) и BSP (Британский).  Метрические резьбы — это, как правило, крепежные резьбы. Хотя бывает всякое… Манометры могут быть нарезаны метрической резьбой…

BSP- наиболее распространенный стандарт в Европе.По умолчанию, мы в РФ, говоря о трубной резьбе, подразумеваем BSP (в 99% случаев BSPP). Внимание! В «нефтянке»и в авиации, NPT популярен как в РФ, так и в Европе. Это особый мир. Описаниевсех основных мировых типов резьб тут.

  • BSP конусная (BSPT) определяется стандартом ISO 7/1, цилиндрическая (BSPP) — ISO 228/1.

  • BSP цилиндрическая (BSPP)  = DIN ISO 228/1,
    BSP PL

    , JIS B0202 в общем случае стыкуется с соответствующий цилиндрической.

  • BSP (BSPT) конусная = DIN 2999 и JIS B0203 стыкуется как с соответствующей цилиндрической, так и ответной конусной резьбой, но помним, что конусные резьбы — одноразовые + они самоуплотняющиеся (!не всегда срабатывает — уплотнение резьбы крайне желательно!).

    Обозначения и стандарты на дюймовые и трубные резьбы


































    НаименованиеРоссийский

    стандарт    		Зарубежные

    стандарты    		Российское

    обозначение на DN15=1/2″    		Зарубежные

    обозначения    		Параметры

    резьбы
    Угол профиляKонусность

    (2 tg f)    		Условный

    проход    		Число ниток

    на 1″ (TPI)
    Трубная цилиндрическая

    резьба (в РФ «обычная трубная резьба»)    		ГОСТ 6357-81ISO R228 (между-народный) DIN-ISO 228G 1/2”G 1/2”

    1/2” BSP (BSPP)

    PF 1/2” (Япония)    		55°нет, резьба параллельная1/8”28
    DIN 259 (Европа)1/4”; 3/8”19
    BS 2779 (Великобритания)1/2”; 3/4”14
    JIS B 0202 (Япония)1”; 1-1/4”; 1-1/2”; 2”; 2-1/2”; 3”; 3-1/2”; 4”; 5”; 6”11
    Трубная коническая

    резьба R    		ГОСТ 6211-81ISO R7 (международный)R 1/2” (наружная) /

    Rc 1/2” (внутренняя

    коническая) /

    Rp 1/2” (если внутренняя —

    цилиндрическая)    		R 1/2”

    1/2” BSPT

    PT 1/2” (Япония)    		55°1:161/8”28
    DIN 2999 (Европа) / теперь это DIN EN 102261/4”; 3/8”19
    BS 21 (Великобритания)1/2”; 3/4”14
    1”; 1-1/4”; 1-1/2”; 2”; 2-1/2”; 3”; 3-1/2”; 4”; 5”; 6”11
    Kоническая

    дюймовая резьба NTP с

    углом профиля 60°     		ГОСТ 6111-52ANSI B1. 20.1 (США)K 1/2”1/2” NPT60°1:161/16”27
    1/8”18
    1/4”
    3/8”; 1/2”14
    3/4”11,5
    1”; 1-1/4”; 1-1/2”
    Унифицированная цилиндрическая

    дюймовая резьба UNC с крупным

    шагом    		–ANSI B1.1 (США)–1/2” UNC60°–1/4”20
    5/16”18
    3/8”16
    7/16”14
    1/2”13
    9/16”12
    5/8”11
    3/4”10
    7/8”9
    1”8
    Унифицированная цилиндрическая

    дюймовая резьба UNF

    с мелким шагом    		1/2” UNF60°–1/4”28
    5/16”;  3/8”24
    7/16”; 1/2”20
    9/16”; 5/8”18
    3/4”16
    7/8”14
    1”12



Поиск в инженерном справочнике DPVA. Введите свой запрос:

Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела:


Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.

Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

 Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса.
Free xml sitemap generator

Коническая трубная резьба и фитинги: выполнение соединения

NPT, National Pipe Taper (American) и BSPT (британский стандарт Pipe Taper) являются стандартами конической трубной резьбы. Наружная и внутренняя конические трубные резьбы заклинивают друг друга, но для полностью герметичного соединения требуется герметик. Герметики заполняют любые пустоты между витками резьбы, которые могут перемещаться по спирали резьбы.

Труба и труба не одно и то же
Трубы и трубы представляют собой полые конструкции, предназначенные для обеспечения пути для потока жидкостей или газов. Основное различие между трубой и трубой заключается в том, что стенки трубы толще и жестче. Трубка никогда не имеет резьбы , потому что ее стенки слишком тонкие. Стенки трубы достаточно прочны, чтобы выдерживать нарезанную или формованную резьбу. Резьбовая труба может обеспечить газо- или жидкостно-непроницаемые соединения, обладающие механической прочностью.

Трубная резьба
Существует множество национальных и международных стандартов на трубную резьбу. Они различаются в зависимости от предполагаемого использования, например, резьбы для садовых шлангов и резьбы для пожарных шлангов. За «стандартными» размерами труб и формами резьбы также стоят исторические разработки. Примерами этого являются различия между американскими и британскими нитями. Единицы измерения тоже играют роль.

Как установить
Фитинги с пластиковой резьбой

Две основные категории трубной резьбы

• Параллельная или прямая трубная резьба

• Коническая трубная резьба

 фитинги и пластиковые резьбовые фитинги. В них приведены примеры наиболее распространенных типов трубной резьбы.

Коническая трубная резьба
Трубопроводы и фитинги в основном используются для транспортировки жидкостей и газов. Из-за этого они должны иметь резьбовые соединения, герметичные для газа или жидкости. Коническая резьба способствует лучшему уплотнению. Наружная и внутренняя нити сжимаются и заклинивают друг друга. В результате эти соединения становятся более прочными и устойчивыми к утечкам.

Два наиболее распространенных стандарта для конической трубной резьбы

  • NPT Американский национальный стандарт конической трубной резьбы
  • Коническая трубная резьба Британского стандарта BSPT

Трубная резьба NPT является наиболее распространенной конической трубной резьбой, используемой в США и Канаде, и несовместима с трубной резьбой BSPT.

Почему трубные резьбы NPT и BSPT несовместимы

Угол резьбы или внутренний угол

  • Резьба NPT имеет угол 60 градусов

    • Резьба

  • BSPT имеет угол 55 градусов

Форма резьбы

  • Резьба NPT со сглаженными вершинами и впадинами
  • Резьба BSPT имеет закругленные вершины и впадины

Шаг резьбы (TPI, витков на дюйм)

  • Каждый размер трубной резьбы NPT и BSPT имеет определенное количество витков на дюйм

Некоторые распространенные сокращения для американских типов конической трубной резьбы

  • NPT                             Коническая трубная резьба National
  • FPT, FNPT, NPT(F)*     Внутренняя или внутренняя коническая трубная резьба
  • MPT, MNPT, NPT(M)    Наружная или наружная коническая трубная резьба

*Это не NPTF. NPTF расшифровывается как National Pipe Taper Fuel. Его также называют конической трубной резьбой американского национального стандарта Dryseal. Конструкция НПТФ обеспечивает герметичность соединений без использования герметиков.

Имеются параллельные и конические трубные резьбы для всех стандартов труб. NPS, National Pipe Straight, является американским стандартом для цилиндрической или прямой трубной резьбы. Для герметизации резьбовых соединений NPS требуются прокладки или уплотнительные кольца.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.

Герметик и коническая трубная резьба
Коническая трубная резьба требует герметика для герметичности соединений. Он заполняет любые пустоты между двумя нитями, которые могут вызвать спиральную утечку. Они также выполняют функцию смазки между наружной и внутренней резьбой. Сборка деталей и труб из разнородных материалов требует особой осторожности. Это связано с тем, что герметики облегчают чрезмерное затягивание фитингов. Чрезмерная затяжка фитингов может привести к повреждению и утечкам.

Загрузить руководство по установке фитингов с пластиковой конической резьбой ISM >>

Заключение
Понимание конической трубной резьбы облегчает выбор наилучшего компонента, особенно конических фитингов. Детали с подходящей резьбой всегда работают лучше, потому что подходящая резьба механически прочнее и создает более газонепроницаемые и непроницаемые для жидкостей уплотнения.

Какие проблемы возникали у вас при переходе от одного стандарта конической трубной резьбы к другому при поиске компонентов для вашего приложения? Помогите нам, рассказывая другим о том, что вы узнали.

Есть вопросы о конической или прямой трубной резьбе, используемой в компонентах управления потоком? Если да, пришлите мне письмо по адресу steven. [email protected]. Вы также можете задавать вопросы, используя раздел комментариев ниже.



Дополнительные сведения

  • Таблица размеров конических трубных резьб по национальному стандарту NPT от Engineers Edge
  • Номинальный размер трубы NPS (Северная Америка) из Википедии
  • Британский стандарт размеров и размеров трубной конической резьбы от AMES, Advanced Mechanical Engineering Solutions
  • Труба Британского стандарта BSP из Википедии



Об авторе

Стивен С. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике миниатюрных компонентов пневматических, вакуумных и гидравлических цепей в соответствии со стандартом ISO 9001-2015 для OEM-производителей и дистрибьюторов по всему миру. Мир. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

« Вернуться на главную страницу блога

Категории

Основной размер национальных стандартных (NPT) Трубных резьбов: ASME B1.20.1

NPS Количество потоков Perinch PITE of Threads Глубина PITH THINGE Глубина PITH THINGE DIRENCE

 40243. ручного зацепления Длина от конца трубы до плоскости ручного зацепления Длина полезной резьбы Длина смывной (или смываемой) резьбы
P H L E L1 L2 L2
in mm in mm in mm in mm В Нити в Нити в Нити
 Основные размеры американских национальных стандартных нитей, NPT (ASME B1. 20.11).

3023333333333333330 гг.0309 1/8” 27 0.03704 0.941 0.02963 0.753 0.00360 0.091 0.37360 9.489 0.162 4.36 0.2639 7.12 0.1285 3.47
1/4” 18 0.05556 1.411 0.04444 1.129 0.00490 0.124 0.49163 12.487 0.228 4.10 0.4018 7.23 0.1928 3.47
3/8” 18 0.05556 1.411 0.04444 1.129 0.00490 0.124 0.62701 15.926 0.240 4.32 0.4078 7.34 0.1928 3.47
1/2” 14 0.07143 1. 814 0.05714 1.451 0.00560 0.142 0.77843 19.772 0.320 4.48 0.5337 7.47 0.2478 3.47
3/4” 14 0.07143 1.814 0.05714 1.451 0.00560 0.142 0.98887 25.117 0.339 4.75 0.5457 7.64 0.2478 3.47
1” 11.5 0.08696 2.209 0.06957 1.767 0.00630 0.160 1.23863 31.461 0.400 4.60 0.6828 7.85 0.3017 3.47
1-1/4” 11.5 0.08696 2.209 0.06957 1.767 0.00630 0.160 1. 58338 40.218 0.420 4.83 0.7068 8.13 0.3017 3.47
1-1/2” 11.5 0.08696 2.209 0.06957 1.767 0.00630 0.160 1.82234 46.287 0.402 4.83 0.7235 8.32 0.3017 3.47
2” 11.5 0.08696 2.209 0.06957 1.767 0.00630 0.160 2.29627 58.325 0.436 5.01 0.7565 8.70 0.3017 3.47
2-1/2” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 2.76215 70.159 0.682 5.46 1.1375 9. 10 0.4337 3.47
3” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 3.38850 86.068 0.766 6.13 1.2000 9.60 0.4337 3.47
3-1/2” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 3.88881 98.776 0.821 6.57 1.2500 10.00 0.4337 3.47
4” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 4.38712 111.433 0.844 6.75 1.3000 10.40 0.4337 3.47
5” 8 0. 12500 3.175 0.10000 2.540 0.00780 0.198 5.44929 138.412 0.937 7.50 1.4063 11.25 0.4337 3.47
6” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 6.50597 165.252 0.958 7.66 1.5125 12.10 0.4337 3.47
8” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 8.50003 215.901 1.630 8.50 1.7125 13.70 0.4337 3.47
10” 8 0.12500 3.175 0.10000 2.540 0.00780 0. 198 10.62094 296.772 1.210 9.58 1.9250 15.40 0.4337 3.47
12” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 12.61781 320.493 1.360 10.88 2.1250 17.00 0.4337 3.47
14” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 13.87262 352.365 1.562 12.50 2.2500 18.00 0.4337 3.47
16” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 15.87575 403.244 1.812 14.50 2. 4500 19.60 0.4337 3.47
18” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 17.87500 454.025 2.000 16.00 2.6500 21.20 0.4337 3.47
20” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 19.87031 504.706 2.125 17.00 2.8500 22.80 0.4337 3.47
24” 8 0.12500 3.175 0.10000 2.540 0.00780 0.198 23.68094 606.066 2.375 19.00 3.2500 26.00 0.4337 3,47

E = средний диаметр в плоскости ручной затяжки. Это также диаметр делительной окружности в измерительной плоскости.

L 2 = Эффективная длина резьбы = Усечение от вершины треугольника резьбы до плоской части (на схеме не показано). Минимум = 0,033P для всех шагов. Максимум смотрите в таблице.

NPT = обозначение серии и формы резьбы (т. е. национальный (американский) стандарт для труб, конусность)

L 1 = длина нормального затяжки вручную. Это также длина калибра L1. (Для специальных применений, таких как фланцы для работы под высоким давлением, может использоваться более длинное резьбовое зацепление. В таких случаях средний диаметр E остается указанным, а диаметр на конце трубы пропорционально меньше.)

Пример обозначения : 3/8 – 18 NPT, где 3/8 = номинальный размер трубы 18 = количество витков резьбы на дюйм

Допуски При использовании калибров L1 для проверки резьбы резьба находится в пределах допустимого допуска, если поверхность калибра-кольца или выемка калибра-пробки находится на +/- 1 обороте заподлицо с концом резьбы.

Примечание:  Основные размеры даны с точностью до четырех или пяти знаков после запятой, чтобы исключить ошибки при расчете калибровочных размеров, они не подразумевают большей точности, чем обычно достигается. Метрические размеры, если они показаны, рассчитываются на основе значений в дюймах и округляются.

Таблица данных резьбы NPT – Trenton Pipe Nipple Company, LLC

Стандартная коническая трубная резьба США, NPT

Частично взято из Стандарта США по трубной резьбе (кроме Dryseal)
(ANSI B2.1—1968) с разрешения издателя,
Американского общества инженеров-механиков.

Номинальный размер трубы Внешний диаметр трубы D ниток на дюйм n Шаг резьбы P Стандартная трубная резьба, NPT Короткая сантехническая (больница) резьба Рекомендуемые диаметры спиральных сверл для размеров просверленных отверстий Для трубной резьбы 1 Размеры спиральных сверл по американскому стандарту
Затяжка вручную Длина зацепления L1 Эффективная резьба, внешняя длина L1 Общая длина Внешняя резьба Общая длина Наружная резьба L4
Дюйм Резьба Дюйм Резьба Л4 Дюйм Резьба Коническая резьба Цилиндрическая резьба
1/8 0,405 27 0,03704 0,1615 4,36 0,2639 7. 12 0,3924 10.260 17 0,332′ 11/32 0,344′
1/4 0,540 18 0,05556 0,2278 4.10 0,4018 7,23 0,5946 0,400 7 7/16 0,438′ 7/16 0,438′
3/8 0,675 18 0,05556 0,240 4,32 0,4078 7,34 0,6006 0,410 7 9/16 0,562′ 37/64 0,578′
1/2 0,840 14 0,07143 0,320 4,48 0,5337 7,47 0,7815 0,530 7 45/64 0,703′ 23/32 0,719′
3/4 1.050 14 0,07143 0,339 4,75 0,5457 7,64 0,7935 0,550 7-1/2 29/32 0,906′ 59/64 0,922′
1 1. 315 11-1/2 0,08696 0,400 4,60 0,6828 7,85 0,9845 0,680 7-1/2 1-9/64 1,141′ 1-5/32 1,156′
1-1/4 1,660 11-1/2 0,08696 0,420 4,83 0,7068 8.13 1.0085 0,710 8 1-31/64 1.484 1-1/2 1.500
1-1/2 1.900 11-1/2 0,08696 0,420 4,83 0,7235 8,32 1.0252 0,720 8 1-47/64 1.734 1-3/4 1.750
2 2,375 11-1/2 0,08696 0,436 5.01 0,7565 8,70 1.0582 0,760 8-1/2 2-13/64 2. 203 2-7/32 2.219
2-1/2 2,875 8 0,12500 0,682 5,46 1.1375 9.10 1,5712     2-5/8 2.625 2-21/32 2.656
3 3.500 8 0,12500 0,766 6.13 1.2000 9,60 1,6337
3-1/2 4,00 8 0,12500 0,821 6,57 1.2500 10.00 1,6837
4 4.500 8 0,12500 0,844 6,75 1.3000 10,4 1,7337
5 5,563 8 0,12500 0,937 7,50 1.4063 11. 25 1.8400
6 6,625 8 0,12500 0,958 7,66 1,5125 12.10 1,9462
8 8.625 8 0,12500 1,063 8,50 1,7125 13,70 2.1462

Американский стандарт наружной конической трубной резьбы

В Соединенных Штатах используются стандарты американского национального стандарта трубной резьбы ANSI для регулирования формы и размеров винтовой резьбы на изготовленных деталях с прямой или конической резьбой. Эти стандарты гарантируют, что отдельные детали должным образом соединяются друг с другом для достижения особых характеристик, таких как герметичное уплотнение и жесткость.

Трубная резьба

Стандартизация трубной резьбы сложна. Исторические прецеденты, которые отличаются от страны к стране и от отрасли к отрасли, влияют на то, каким стандартам должны следовать производители трубной резьбы для различных проектов. Например, садовые шланги и пожарные шланги имеют разные стандарты резьбы — даже британские и американские садовые шланги одного типа могут иметь разные стандарты резьбы. Однако трубная резьба обычно сортируется на коническую трубную резьбу и параллельную прямую трубную резьбу.

Коническая трубная резьба

Для жидкостей и газов трубы должны быть герметичными. Коническая резьба является предпочтительным вариантом, поскольку она лучше предотвращает утечки. Коническая конструкция помогает охватываемой и охватывающей сторонам образовывать уплотнение при совместном скручивании, когда боковые стороны резьбы сжимаются друг относительно друга, даже без добавления герметика. Двумя стандартами, которые регулируют большинство конических трубных резьб, являются Американский национальный стандарт конической трубной резьбы (NPT) и Британский стандарт трубной конической резьбы (BSPT).

Трубы, совместимые с одним набором стандартов, не совместимы с другим. Резьба NPT имеет сглаженные вершины и впадины и угол 60°, тогда как резьба BSPT закруглена и нарезана под углом 55°. Большинство труб в США и Канаде соответствуют стандартам NPT, в то время как трубы в Великобритании и Европе соответствуют стандартам BSPT.

Таблица размеров конической трубной резьбы национального стандарта NPT

Стандарты NPT контролируют как наружную, так и внутреннюю трубную резьбу, поэтому концы наружной и внутренней резьбы одинаковы и предсказуемы. Каждая резьба NPT имеет конусность ¾ дюйма на фут или 1/16 дюйма на дюйм длины. Скорость конусности определяется путем сравнения изменения диаметра резьбы по длине трубы. Сам угол конусности равен 1° 47″ 24″» (1,7899°).

Производители выпускают трубы и фитинги стандарта NPT следующих наиболее предпочтительных размеров:

Номинальный размер трубы Н.Д. трубы ( D ) Резьба/дюйм. ( и )
1/16 0,3125 27
1/8 0,405 27
1/4 0,540 18
3/8 0,675 18
1/2 0,840 14
3/4 1. 050 14
1 1,315 11,5
1 1/4 1,660 11,5
1 1/2 1.900 11,5
2 2,375 11,5

Для некоторых специализированных применений, таких как сжатие воздуха, требуются трубы диаметром менее 1/8 дюйма. Однако очень редко трубы с конической резьбой имеют длину более 2 дюймов, и для них часто используются другие методы соединения.

Измерение резьбы и спецификации заготовок

Высококачественные методы измерения необходимы для производства труб, соединителей и фитингов, отвечающих строгим стандартам NPT и BSTP. Прямые и конусообразные трубы требуют разных спецификаций заготовки, чтобы можно было выполнить этапы отделки.

Нарезание прямой резьбы обрабатывает заготовки диаметром не более 0,002 дюйма или максимальным делительным диаметром. Затем оборудование наматывает резьбу до тех пор, пока диаметр не упадет на определенную величину в пределах максимального и минимального диаметра шага. Оборудование также регулирует диаметр заготовки до тех пор, пока основной диаметр не окажется в пределах максимального и минимального значений.

Обработка конической резьбы немного сложнее. В следующей таблице показаны характеристики конической резьбы.

Накатывание конической трубной резьбы

Для создания конической трубной резьбы необходимо обработать диаметр заготовки в соответствии со спецификациями таблицы размеров NPT. Он должен соответствовать углу 1 ° 47 дюймов, а также иметь соответствующий диаметр заготовки в разных точках. После того, как заготовка будет подходящего размера, производители могут накатывать резьбу до тех пор, пока диаметр не будет находиться в пределах L1 и L2 (указано в таблице размеров NPT). характеристики манометра.

Измерение элементов на конической трубной резьбе

Коническая трубная резьба имеет несколько различных размеров, которые должны быть точными и хорошо поддерживаться на протяжении всего производственного процесса. К ним относятся:

  • Диаметры заготовок, которые измеряются компаратором или микрометрами
  • Диаметр шага, который использует калибры L1 и L2 для проверки соответствующих шагов
  • Главные диаметры, которые проверяются с помощью шестиэтапного процесса

Производители также используют кольца для проверки калибра и размеров конической резьбы. Эти кольца включают в себя:

  • Кольца NPT L1, которые проверяют плотное зацепление вручную и проверяют, прилегают ли детали заподлицо к концу кольца в допустимых пределах. Кольцо NPTF L1 выполняет ту же функцию.
  • Кольца NPTF L2, которые проверяют резьбу зацепления под ключ и строго контролируют допуски резьбы
  • Шестиступенчатые манометры NPTF, которые проверяют усечение вершины труб или фитингов с наружной резьбой. Эти калибры используются с калибрами-кольцами L1 и L2.

Обратитесь в CJWinter по вопросам резьбовых роликов и насадок

Для создания высококачественной фурнитуры важно правильно выбрать резьбовые валики и инструменты. Хорошо подобранная резьба обеспечивает лучшее уплотнение для систем, содержащих газ или жидкие жидкости, и понимание конической резьбы является важным элементом этого. Свяжитесь с CJWinter для получения дополнительной информации о наших возможностях.



CJWinter производит первую линейку резьбонакатных приспособлений, резьбонарезных роликов, специальных штампов и оснастки для многошпиндельных станков и станков с ЧПУ.

Темы:
замер резьбы,
настройки конусности,
трубная резьба

Комментарии

Соединительный фитинг — наружная/наружная, резьба NPT | Фуджи Специальный

  • МИСУМИ Главная>
  • Компоненты автоматизации>
  • org/ListItem»> Трубы, трубки, шланги и фитинги>
  • Трубная арматура>
  • Резьбовые фитинги и фланцы>
  • Соединительный фитинг — наружная/наружная резьба NPT

Fuji Special

Fuji Special

Доступны различные резьбовые фитинги с резьбой NPT, соответствующие американским стандартам трубных конических винтов, с быстрой доставкой. Также доступны преобразователи для винтов PT стандарта JIS. (NPTXPTN/NPTXPTS)

.0310
ЧАСТЬ Номер
NPT-N-8A
NPT-N-SU4
NPT-N-SU4
NPT-N-SU4
NPT-N-SU4
NPT-N-10A-SU4
NPT-N-15A
NPT-N-15A-SU4
NPT-N-20A
NPT-N-20A- SU4
NPT-N-25A
NPT-N-25A-SU4
NPT-N-32A
NPT-N-32A-SU4
NPT-N-40A
NPT-N-40A-SU4
NPT-N-50A
NPT-N-50A-SU4
Part Number Volume Discount Days to Ship Thread Size Side 1 Material

4 дня

 1/4B(8A) [Сталь] Углеродистая сталь

4 дня

 1/4B(8A) [Нержавеющая сталь] Нержавеющая сталь 304

5 дней

 3/8B(10A) [Сталь] Углеродистая сталь

4 дня

 3/8B(10A) [Нержавеющая сталь] Нержавеющая сталь 304

5 дней

 1/2B(15A) [Сталь] Углеродистая сталь

4 дня

 1/2B(15A) [Нержавеющая сталь] Нержавеющая сталь 304

5 дней

 3/4B(20A) [Сталь] Углеродистая сталь

5 дней

 3/4B(20A) [Нержавеющая сталь] Нержавеющая сталь 304

5 дней

 1B(25A) [Сталь] Углеродистая сталь

4 дня

 1B(25A) [Нержавеющая сталь] Нержавеющая сталь 304

5 дней

 1 1/4B(32A) [Сталь] Углеродистая сталь

5 дней

 1 1/4B(32A) [Нержавеющая сталь] Нержавеющая сталь 304

4 дня

 1 1/2B(40A) [Сталь] Углеродистая сталь

5 дней

 1 1/2B(40A) [Нержавеющая сталь] Нержавеющая сталь 304

5 дней

 2B(50A) [Сталь] Углеродистая сталь

5 дней

 2B(50A) [Нержавеющая сталь] Нержавеющая сталь 304

Загрузка. ..

Основная информация

Форма

Двойной ниппель Тип резьбы Сторона 1 NPT (наружная резьба) Диапазон макс. Рабочее давление от 2,0 МПа до 3,0 МПа
Совместимая жидкость Вода/Пар/Масло Обработка поверхности № Макс. Рабочее давление (МПа) 12
Тип Фитинг Внутреннее покрытие из смолы № Тип соединения Винт⇔Винт одинакового диаметра・Разного типа
Толщина основного корпуса Щ. 80

Настроить здесь

Дополнительные продукты в этой категории

Клиенты, которые просматривали этот товар, также просматривали

MISUMI использует файлы cookie для предоставления вам услуг и улучшения этого веб-сайта. Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности. Продолжая использовать этот веб-сайт или нажимая «Я принимаю», вы соглашаетесь на использование нами файлов cookie. Настройки файлов cookie можно обновить через ваш браузер.

  • Я принимаю

Национальная трубная резьба | Таблица резьбы NPT

Национальная трубная резьба | Таблица резьбы NPT

Национальный стандарт трубной резьбы | Резьба NPT

Американский национальный стандарт трубной резьбы, часто называемый национальным стандартом трубной резьбы для короткой NPT. Резьба NPT — это национальный технический стандарт США для резьбы, используемой на трубах с резьбой и трубной арматуре.

Они включают серии с конической и прямой резьбой для различных целей, включая жесткость, герметичное уплотнение или и то, и другое. Различные типы названы символом и полным именем. примеры символов включают NPT, NPS, NPTF, NPSC и другие.

За пределами Соединенных Штатов встречаются некоторые трубные резьбы США, а также многие трубные резьбы Британского стандарта и резьбы ISO 7-1, 7-2, 228-1 и 228-2.

NPT – НАЦИОНАЛЬНЫЙ ТРУБНЫЙ КОНУС (АМЕРИКАНСКИЙ) – Форма резьбы согласно ANSI/ASME B1.20.1

NPS — НАЦИОНАЛЬНАЯ ПРЯМАЯ (ПАРАЛЛЕЛЬНАЯ) ТРУБА — Форма резьбы согласно ANSI/ASME B1.20.1

NPTF — НАЦИОНАЛЬНАЯ КОНИЧЕСКАЯ ТРУБА ДЛЯ ТОПЛИВА — Форма резьбы согласно SAE J476 В1.20.1

Трубная коническая резьба национального стандарта | Резьба NPT

Полная форма резьбы NPT соответствует трубной конической резьбе National. Она также известна как коническая трубная резьба американского национального стандарта. Конический для герметизации, часто без резьбового герметика, для соединений практически во всех сферах применения.

Трубная цилиндрическая резьба по национальному стандарту | Резьба NPS

Полная форма резьбы NPS соответствует трубной прямой резьбе National. Он также известен как прямая трубная резьба американского национального стандарта. Для жесткости, для герметизации только с помощью герметика, иногда прямая наружная часть заключена в коническую внутреннюю часть для уплотнения при низком давлении.

Трубная резьба по национальному стандарту

(NPT) Применение

Резьбовые трубы могут обеспечить эффективное уплотнение для труб, транспортирующих жидкости, газы, пар и гидравлическую жидкость. Эти нити теперь используются в материалах. Например, сталь и латунь, включая ПТФЭ, ПВХ, нейлон, бронзу и чугун.

Конус резьбы NPT позволяет им образовывать уплотнение при закручивании, когда боковые стороны резьбы сжимаются друг относительно друга, в отличие от фитингов с параллельной/прямой резьбой или компрессионных фитингов, в которых резьба просто удерживает детали вместе и не обеспечивает печать. Различные типы трубной резьбы предназначены для использования как с резьбовыми герметиками, так и без них, в зависимости от требований конкретного применения.

Поскольку тело резьбы сужается, больший диаметр продолжает сжиматься в меньший диаметр и, наконец, образует уплотнение (из-за конусности не остается зазора между вершинами и корнями резьбы). Это означает, что фитинги NPT должны быть без заусенцев и смазываться смазкой, такой как смазочная паста или уплотнительная лента для резьбы. Использование ленты также помогает ограничить коррозию резьбы, которая в противном случае может сделать разборку в будущем практически невозможной.

Обычно используемые размеры: 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1–1/4, 1–1/2 и 2 дюйма. , появляющиеся на трубах и фитингах большинства поставщиков в США. Размеры менее 1/8 дюйма иногда используются для сжатого воздуха, в то время как размеры более 2 дюймов встречаются редко из-за использования альтернативных методов соединения, которые используются с этими большими размеры.

Число потоков (TPI)

TPI расшифровывается как Threads Per Inch, что означает общее количество витков на дюйм, измеренное по длине крепежной детали. TPI используется только с американскими креплениями. Метрические застежки используют шаг резьбы. Как правило, меньшие крепежные детали имеют более тонкую резьбу, поэтому количество нитей выше.

Шаг резьбы

Шаг резьбы — это расстояние между витками резьбы, выраженное в миллиметрах. Как правило, крепежные детали меньшего размера имеют более тонкую резьбу, поэтому они имеют меньший шаг резьбы.

Таблицы резьб NPT

Таблица трубной резьбы национального стандарта | Таблица конической резьбы NPT

Размер и шаг Внешний диаметр резьбы Внутренняя резьба ID
дюймовый ТПИ мм дюймов мм дюймов
1/8 27 9,9 0,39 8,4 0,33
1/4 18 13,2 0,52 11,2 0,44
3/8 18 16,6 0,65 14,7 0,58
1/2 14 20,6 0,81 17,8 0,7
3/4 14 26,0 1,02 23,4 0,92
1 11,5 32,5 1,28 29,5 1,16
1-1/4 11,5 41,2 1,62 38,1 1,5
1-1/2 11,5 47,3 1,86 43,9 1,73
2 11,5 59,3 2,33 56,4 2,22
2-1/2 8 71,5 2,82 69,1 2,72
3 8 87,3 3,44 84,8 3,34

Таблица трубной резьбы национального стандарта | Таблица резьбы NPSM

Размер и шаг Внешний диаметр резьбы Внутренняя резьба ID
дюймовый ТПИ Максимум Мин. Максимум Мин.
1/8 27 0,397 0,390 0,358 0,364
1/4 18 0,526 0,517 0,468 0,481
3/8 18 0,662 0,653 0,603 0,612
1/2 14 0,823 0,813 0,747 0,759
3/4 14 1. 034 1.024 0,958 0,970
1 11,5 1,293 1,281 1.201 1.211
1-1/4 11,5 1,638 1,626 1,546 1,555
1-1/2 11,5 1,877 1.

Published by admin
