Резец для нарезания резьбы: Резец резьбовой для наружной резьбы

Содержание

Резец резьбовой для наружной резьбы

Виды резьбовых резцов
Основные размеры резьбового резца
Геометрия резьбового резца
Выбор резьбового резца
Режимы резания
Маркировка

Изготовление ТОРЦЕВЫХ ФРЕЗ, КОНЦЕВЫЕ ФРЕЗЫ-АКЕ-TIDEWAY-WEMARO, ЗУБЬЯ (РЕЗЦЫ) ГНБ, высокогибкий кабель CHAINFLEX

.Резец резьбовой для наружной резьбы относится к узкоспециализированным инструментам, которые применятся в токарной сфере. Он служит для того, чтобы осуществлять нарезку наружной резьбы необходимого диаметра с заданным шагом и в нужной метрической системе. Для этого нужно правильно подобрать инструмент и заготовку.

Резец резьбовой наружный используется для того, чтобы вырезать на внешней поверхности заготовки диаметральные канавки, которые должны совпадать с внутренней резьбой на другой части детали. При правильном подборе режима обработки можно сделать как стандартную резьбу, так и какую-либо необычную, выходящую за принятые рамки.

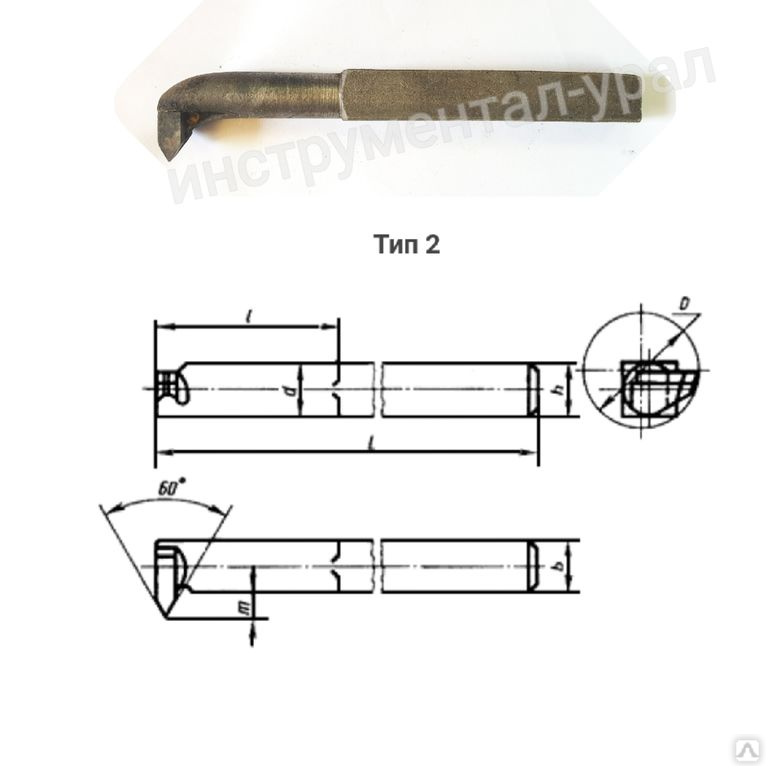

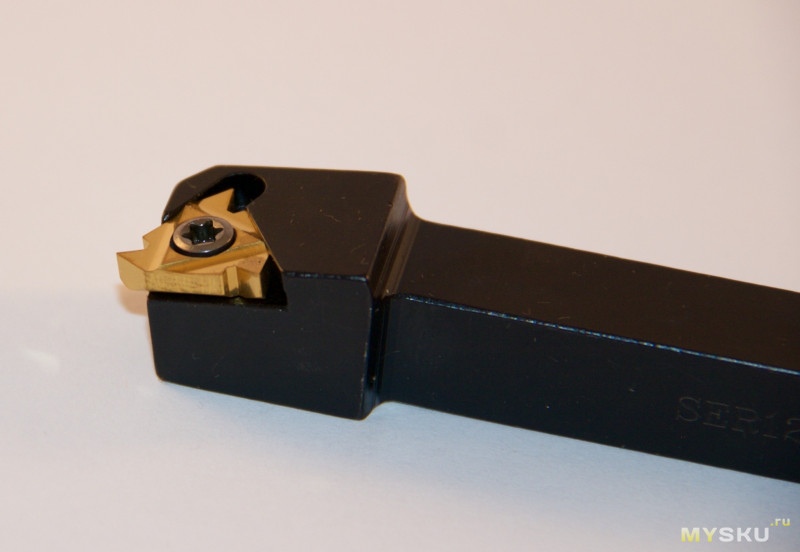

фото:резцы резьбовые для наружной резьбы

Размер резца определяет шаг резьбы, так как все они могут работать только в определенном пределе. Каждый резец резьбовой наружный имеют свою длину режущей части и поэтому, превышение размера шага или его уменьшение может привести к тому, что заготовка попросту испортится. Чтобы работать с широким спектром деталей, следует иметь несколько отдельных резцов различных размеров. С учетом того фактора, что резец резьбовой для наружной резьбы используется по внешней поверхности детали, его размеры, как правило, заметно выше, чем у тех, которые используются для внутренней обработки. Резец резьбовой ГОСТ 18885 73 остается актуальным и в наше время.

Для нарезания инструмент имеет особую конструкцию, которая помогает осуществлять данную операцию при любой сложности задачи. Главное, чтобы деталь подходила по размеру и форме. Материал резца всегда должен быть жестче, чем материал заготовки. Чтобы процесс происходил максимально точно, режущую часть нужно ставить строго перпендикулярно к поверхности, на которой будет нарезаться резьба. Если это не соблюдать, то нарезаемый диаметр может с тать меньшим. Резец резьбовой для наружной резьбы оказывается востребованным во многих областях промышленности, так как нарезание резьбы для соединения деталей используется в самых разнообразных механизмах.

Данные изделия могут иметь несколько конструкционных отличий, несмотря на то, что они предназначаются для одной цели. В основном, это касается параметров, но основными различиями можно определить правую и левую направленность резцов. Она определяет то, как будет крепиться инструмент в станке и с какой стороны будет режущая часть при обработки. В профессиональной работе это очень важно, поэтому, специалисты стараются собрать себе набор необходимого оборудования, которое может пригодиться в работе.

Размер изделия оказывается не менее важным фактором, так как именно он определяет размер заготовки, с которой можно работать, а также максимальный и минимальный размер шага резьбы.

Основные размеры резцов для наружной резьбы

Высота,мм	Ширина,мм	Длина,мм	Ширина режущей части,мм	Шаг резьбы,мм
10	10	120	4	2;4
12	12	140	5	2;5;8
16	16	170	9	3;6;10
20	20	200	12	3;8;12
25	25	240	14	4;10;16

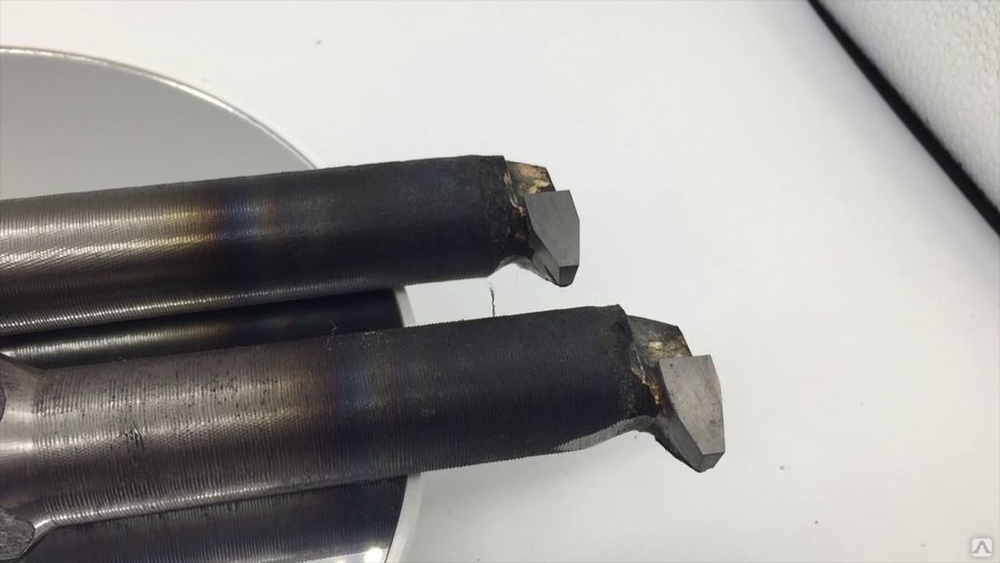

Материал режущей части резца может изготавливаться как из быстрорежущей стали, как резец резьбовой ВК8, так и из твердосплавных металлов. Остальная часть корпуса зачастую изготавливается из инструментальной стали, что делается из экономических соображений. Какой именно материал стоит подбирать, зависит от обрабатываемой заготовки.

Геометрия резца для наружной резьбы

Несмотря на то, что данный инструмент относится к узкопрофильным и имеет свои уникальные параметры, геометрия режущей части во многом повторяет классические варианты, так как все части в них повторяются. Основным рабочим элементом по-прежнему остается головка, которая выполняет все рабочие операции. Она крепится на стержне, что находится в держателе станка. Для того, чтобы стружка не мешала работе, ее сход происходит по передней поверхности, имеющий специальный угол для того, чтобы она не попадала вновь под резец.

Основная режущая часть – это главная кромка, которая расположена в месте пересечения задней и передней поверхности инструмента. Помимо этого еще существует и вспомогательная кромка, которая расположена в месте пересечения задней и передней вспомогательной поверхности резца.

То место, где пересекается главная и вспомогательная режущая кромка, является вершиной резца. Именно она задействована в основной работе. Величина углов между всеми этими деталями может несколько колебаться, в зависимости от размеров и конкретной модели.

Выбор резьбового резца

Нарезание метрической резьбы резцом является весьма ответственным процессом, так как нужно сделать так, чтобы другая часть, имеющая внутреннюю резьбу, совпадала с изготовленной внешней. Чтобы ничего не испортить, нужно не только правильно подобрать инструмент, но и умело действовать, не совершая неосторожных движений.

Одним из основных параметров выбора является размер инструмента. Этот параметр влияет не только на шаг резьбы, но и на максимальный и минимальный диаметр заготовки, глубину прореза и так далее. При выборе материала нужно отталкиваться от того, из чего сделана заготовка. Если она изготовлена из мягких не каленых металлов, то можно использовать быстрорежущую сталь. Если же применяются жесткие металлы и сплавы, то следует использовать тугоплавкие сплавы. «Совет профессионалов! При совершении нарезки внутренней и внешней резьбы желательно пользоваться инструментами от одного производителя, чтобы избежать проблем с несоответствием.»

Режимы нарезания резьбы резцом

Процесс нарезания производится продольным движением, которое должно быть равномерным по всей длине заготовки, так как в ином случае резьба будет неровной и с ней не сможет соединиться другая часть с внутренней резьбой. Необходимо регулировать одинаковую глубину прорезки и соблюдать плавность оборотов вращения станка. Для каждого типа резьбы есть свои схемы получения результатов, исходя из заданных настроек.

Маркировка

Маркирование резцов идет согласно материалу их основной режущей части. К примеру, в инструменте с маркировкой Т15К6 содержится 15% карбида титана и 6% кобальта. При этом сам материал относится к титановольфрамовой группе твердосплавных металлов.

Нарезание резьбы резцом

Первый современный промышленный токарно-винторезный станок был изобретен в конце XVIII века английским механиком Генри Модсли. В процессе нарезания резьбы резцом с тех пор не так много изменилось. С изобретением станков с ЧПУ в 70-х годах XX века процесс резьбонарезания стал еще проще.

Во все времена эффективность процесса нарезания резьбы резцом зависело от одного основного принципа: вращение шпинделя станка и движение подачи резьбового резца должны быть согласованы. На универсальном токарно-винторезном станке такой эффект достигается с помощью ходового винта и суппорта. На современном токарном станке с ЧПУ эту функцию весьма эффективно исполняют сервоприводы.

Точка контакта

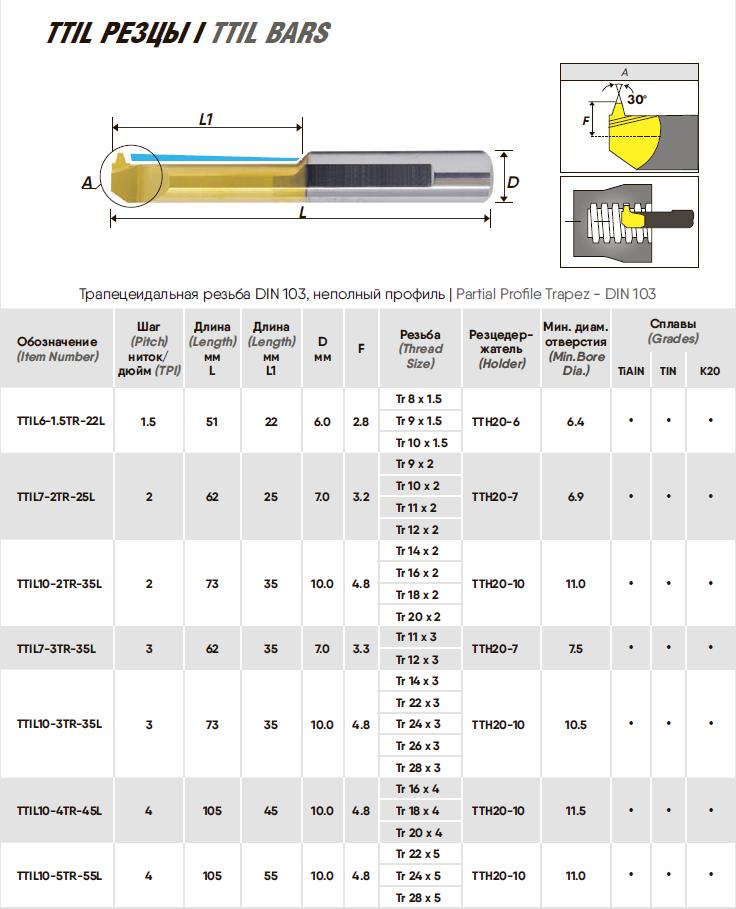

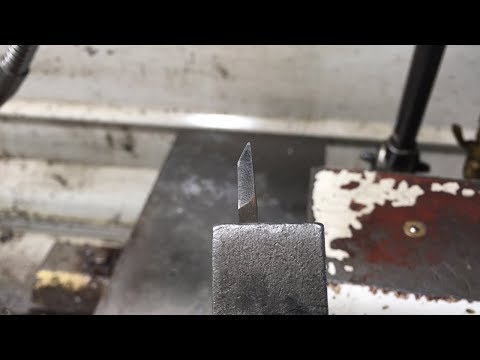

Для резьбонарезания одного станка недостаточно. Оснащение резьбонарезного инструмента играет очень важную роль в процессе нарезания резьбы резцами. В самом простом случае резцы изготавливают из быстрорежущей стали. Профиль резца совпадает с получаемым профилем резьбы. Для большинства же операций наиболее подходящим решением является применение резьбовых резцов со сменными твердосплавными пластинами.

Одной из самых дешевых пластин для резьбонарезания является двусторонняя пластина с четырьмя режущими кромками. Так как пластина двусторонняя, заднего угла у нее нет. Соответственно, когда пластину устанавливают в державку, передний угол резца становится отрицательным, что часто приводит к выкрашиванию режущей кромки. Использование таких пластин особенно не рекомендуется при обработке труднообрабатываемых материалов, таких как нержавеющая сталь.

Остальные три типа резьбовых пластин обладают гораздо более высокими характеристиками по сравнению с двусторонними пластинами. Один из типов резьбовых резцов – резец с вертикальным расположением пластин. Пластина имеет 3 режущих кромки, закрепляется центральным винтом и прижимом сверху.

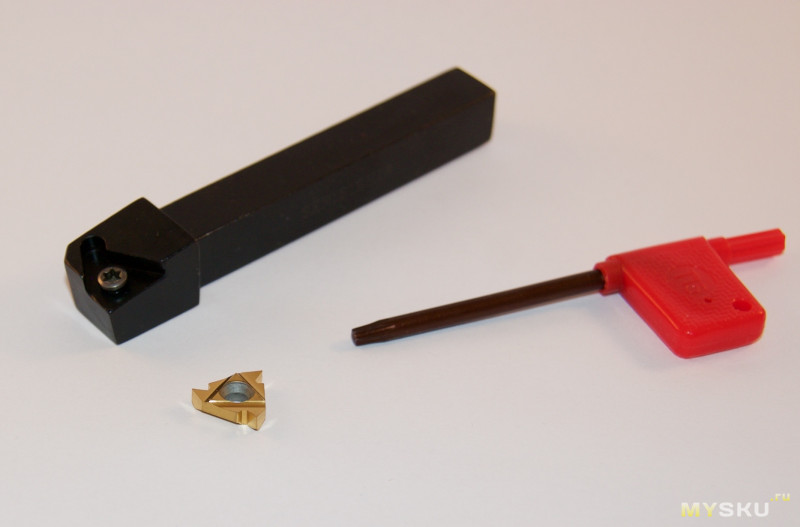

Более распространенными являются резцы с горизонтальным расположением пластин. Существует два типа крепления пластин: рычагом и винтом. Для использования таких пластин требуется установка подкладной пластины. Угол наклона подкладной пластины зависит от соотношения среднего диаметра и шага резьбы и выбирается по таблицам, предоставляемым производителями инструмента.

Далее определяются с тем, какой профиль пластины будет использоваться, полный или неполный. Пластины с неполным профилем обладают большей универсальностью, можно обрабатывать резьбы с разными шагами. Профиль таких пластин вышлифован таким образом, что диаметр вершин резьбы не обрабатывается резьбовой пластиной. Соответственно требуется дополнительный чистовой проход для обработки диаметра вершин резьбы в размер.

Пластинами с полным профилем обрабатывают одновременно и впадины, и вершины резьбы. Единственным недостатком пластин с полным профилем является необходимость иметь большую номенклатуру таких пластин из-за привязки к конкретному шагу. Некоторые станочники предпочитают использовать пластины с полным профилем, так как времени на обработку резьбы тратится меньше по сравнению с пластинами с неполным профилем. При изготовлении большой партии деталей экономия времени может быть значительной.

Устанавливаем подачу

Обычной проблемой при нарезании резьбы является выбор режимов резания. Иногда возможности станка не позволяют реализовать потенциал инструмента.

Например, вы хотите нарезать резьбу М42х1,5 на заготовке из стали 40Х. Средняя рекомендуемая скорость резания в таком случае составит 130 м/мин. Пересчитаем скорость резания в обороты шпинделя станка, n=1000х130/3,14/42. С учетом округления, шпиндель станка должен вращаться с частотой 980 мин-1.

Далее вводим в программу обработки команду G97 M3 S980. Шпиндель вращается с необходимой нам частотой. Подача составляет 1,5 мм/об.

Что же произойдет, если заменить низколегированную сталь алюминиевым сплавом Д16Т? Средняя рекомендуемая скорость резания в таком случае составит 455 м/мин. Пересчитаем скорость резания в обороты шпинделя станка, n=1000х455/3,14/42. С учетом округления, шпиндель станка должен вращаться с частотой 3450 мин-1. Подача составляет 1,5 мм/об. Но минутная подача составляет уже 5175 мм/мин, что может превосходить возможности станка по подаче на рабочем ходу.

Различные виды врезаний

Радиальное врезание — наиболее распространенный способ врезания. Стружка формируется обеими сторонами режущего зуба в форме буквы V. Процесс износа протекает равномерно по всей длине режущей кромки. Метод наиболее предпочтителен для нарезания мелких резьб и материалов, упрочняемых резанием.

Одностороннее боковое врезание – предпочтительный способ врезания. Цикл одностороннего бокового врезания является стандартным для многих станков с ЧПУ. При таком виде врезания можно контролировать сход стружки, растет стойкость инструмента и уменьшается вероятность возникновения вибраций.

Боковое двустороннее врезание применяется для обработки резьб с большим шагом. Направление врезания изменяется для каждого последующего прохода. Черновую обработку резьбы с крупным шагом рекомендуется производить стандартным токарным инструментом типа MTENN с треугольными пластинами.

Число проходов и глубина врезания за проход

Число проходов и глубина врезания за проход имеют большое значение при резьбонарезании. Существует два основных метода назначения глубины врезания за проход.

Постепенное уменьшение глубины врезания за проход. Таким образом обеспечивается постоянная площадь сечения стружки, снимаемой за проход. В зависимости от высоты профиля резьбы задается достаточно большая начальная глубина врезания на проход 0,2-0,35 мм, которая постепенно уменьшается до 0,09-0,02 мм. Последний проход может быть зачистным (без врезания) для устранения погрешностей профиля резьбы, вызванных люфтами механизмов станка.

Постоянная глубина врезания. Таким образом обеспечивается наилучшее формирование стружки и высокая стойкость инструмента. Этот способ становится все более популярным, так как остается постоянной толщина стружки. Начальное значение глубины врезания за проход должно быть в диапазоне 0,12-0,18 мм. Глубина врезания за последний проход не должна быть меньше 0,08 мм.

Выбор опорной пластины

При нарезании резьбы большое значение имеет величина заднего угла, ведь он влияет на выделение тепла, износ и качество поверхности резьбы. Для того чтобы создать необходимый наклон режущей пластины, используются подкладные пластины. В комплекте с резьбовой державкой идет пластина с углом наклона 1°. Подкладные пластины выбираются по каталогам производителей инструмента в зависимости от соотношения среднего диаметра и шага резьбы.

Номенклатура резьбонарезного инструмента достаточно велика, и постепенно акцент смещается в сторону правильного выбора и применения металлорежущего инструмента. Поэтому при освоении новой технологии или усовершенствовании старой лучше всего обратиться к специалистам и получить оптимальное решение поставленной задачи.

Нарезание резьбы резцами и гребенками — Мегаобучалка

а б

Рис. 71. Схемы нарезания резьбы резцами:
а – наружной; б — внутренней

Резьбовые резцы и гребенки применяются для нарезания наружных и внутренних резьб точением, являющимся самым универсальным способом изготовления резьб различных видов в широком диапазоне диаметров, шагов и обрабатываемых материалов. Схемы нарезания наружной и внутренней резьбы однониточными резцами и схемы движения резцов приведены на рис. 71.

Заготовка 1 закрепляется на шпинделе станка и получает вращение со скоростью , а резец закрепляется на суппорте 2 и получает продольную подачу (II), равную шагу нарезаемой резьбы, посредством ходового винта 4 через маточную гайку, закрепленную в фартуке станка. Предварительно резец перемещается в поперечном (радиальном) направлении (I) на 0,2…0,5 мм.

Когда резец пройдет длину нарезаемой резьбы (см. рис. 71, а), он отводится (III) от заготовки и возвращается в исходное положение (IV). Затем резец снова врезается в заготовку на несколько десятых долей миллиметра и цикл повторяется до образования полного профиля резьбы.

а б в

Рис. 72. Схемы образования профиля
резьбы резцами:
а – радиальное врезание; б – врезание
под углом; в – комбинированное врезание

Для обеспечения возможности вывода резца из зоны резания на заготовке предварительно прорезается канавка 3.

Схемы образования профиля резьбы резцами приведены на рис. 72. Сплошными стрелками показано движение продольной подачи, пунктирными – движение врезания.

Радиальное врезание (см. рис. 72, а) применяется при чистовой обработке, а врезание под углом (см. рис. 72, б) – при черновой. При комбинированном врезании подача на предварительных проходах осуществляется под углом, а на окончательных проходах – методом радиальной подачи.

Нарезание резьбы однониточным резцом обеспечивает получение 5…6 степеней точности, что выше по сравнению с другими способами нарезания, за исключением резьбошлифования.

Резьбовые резцы изготавливаются как из быстрорежущих сталей, так и из твердых сплавов.

Однониточные резьбовые резцы бывают стержневые (рис. 73), призматические (рис. 74) и круглые (рис. 75). Стержневые резцы просты по конструкции, однако не обеспечивают более 3…5 переточек. Призматические резцы конструктивно более сложные, но позволяют выполнить большее число переточек. Более широкое распространение в промышленности получили круглые резьбовые резцы из-за простоты их изготовления и большого количества

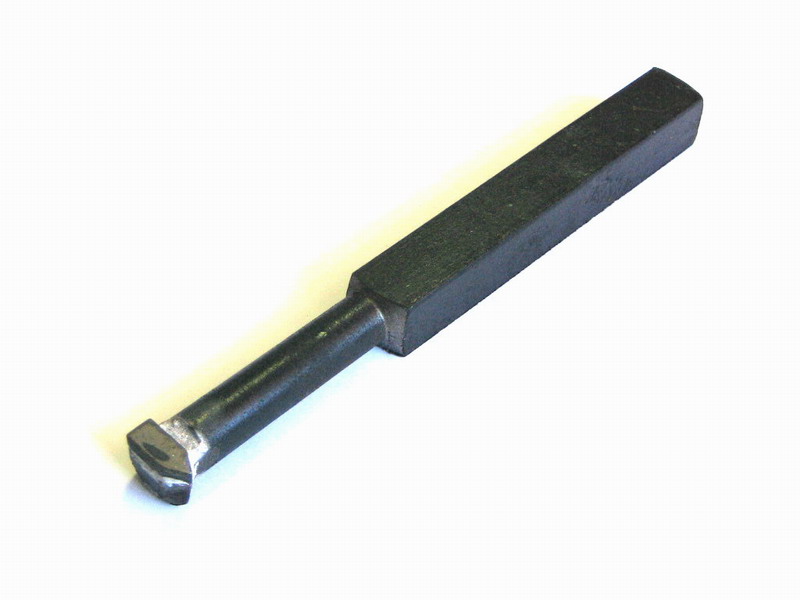

Рис. 73. Стержневой резьбовой резец

Рис. 74. Призматический
резьбовой резец

Рис. 75. Круглый резьбовой резец

переточек. Передний угол на круглых резцах обеспечивается заточкой (см. рис. 75), а задний угол обеспечивается за счет установки оси резца выше оси обрабатываемой детали на величину :

; .

На рис. 76. представлена рабочая часть стержневого резьбового резца со стандартной геометрией. Заточка передней поверхности с положительным передним углом весьма затруднена. Обычно передний угол в резьбовых резцах равен 0^о.

Рис. 76. Рабочая часть стандартного
стержневого резьбового резца

Задние углы по вершине и боковым режущим кромкам и для обработки чугуна и стали рекомендуется принимать равными 8^о. Для расточных резцов задний угол по вершине увеличивается до 12^о[3]. В ряде случаев при обработке труднообрабатываемых материалов . В этом случае для получения точного профиля резьбы проводят либо коррекцию инструмента, либо имеют черновой и чистовой резцы. У чистового резца .

Рис. 77. Стержневая резьбовая гребенка

При нарезании резьбы резцом происходит разваливание резьбы. Поэтому на резце делают угол профиля на 0,5…1^о меньше, чем угол профиля резьбы. При нарезании метрической резьбы чистовой резец имеет угол .

Наряду с однониточными резьбовыми резцами широкое применение находят и многониточные резьбовые резцы, которые называют резьбовыми гребенками. На рис. 77 представлена стержневая резьбовая гребенка. Особенность гребенок – совмещение нескольких однониточных резцов, профиль которых соответствует профилю нарезаемой резьбы. Первые две-три нитки срезаются на угол , образуя режущую (заборную) часть. Остальные образуют калибрующую часть гребенки. Наличие заборной части ведет к перераспределению нагрузки в процессе резания между несколькими зубьями, что позволяет увеличить глубину резания, уменьшить число проходов и, следовательно, повысить производительность обработки.
