Рифленый лист ромб: Лист рифленый ромб характеристики и применение

Лист рифленый (ромб,чечевица)

Листовой металлопрокат

Стальной рифлёный лист в основном используется в качестве напольного нескользящего покрытия и ступеней лестниц, такой лист обеспечивает безопасность при спусках и подъёмах. Также рифлёный лист используется для внешнего интерьера сооружений, в оформлении фасадов зданий, изготовлении металлоконструкций. Вид листа имеет форму выпуклых элементов (рифлей) с одной его стороны, высота которых согласно ГОСТ может быть от 0,1 до 0,3 толщины самого листа.

      В основном к реализации предлагают два основных вида рифлёного листа: с ромбовидным и чечевичным рифлением. В качестве изготовления стального рифлёного листа используют углеродистую сталь обыкновенного качества (Ст1, Ст2, Ст3). Толщина регламентированная ГОСТ 8568-77 составляет от 2,5 до 12 мм. Раскрой листа предлагается как правило 1500х6000.

      Основные области применения применение листа рифлёного из стали:

• создание напольного анти скользящего покрытия;
• для декоративных накладок и облицовочных панелей в элементах интерьера и экстерьера;
• изготовление ступеней и настилов маршевых лестниц и разнообразных ограждений;
• заделка вентиляционных, смотровых окон в приборах, станках, сельскохозяйственных машинах;
• изготовление различного рода тары;
• в качестве арматуры для нанесения штукатурки;
• изготовление крепи при проходческих работах в шахтах;
• изготовление светорассеивающих ограждений на дорогах.

Пример обозначения листа рифленого: лист горячекатаный из стали Ст3сп с односторонним ромбическим рифлением, толщиной 3,0 мм, шириной 1000 мм и длиной 2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

      Лист ромб В-К-ПУ-3,0×1000×2000 Ст3сп ГОСТ 8568-77.

      Лист рифлёный стальной с ромбическим и чечевичным рифлением (ГОСТ 8568-77)

      Лист рифленый стальной ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифленым рифлением общего назначения. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением. Высота рифлей на листах должна быть 0,2 — 0,3 толщины основания листа, но не менее 0,5 мм.

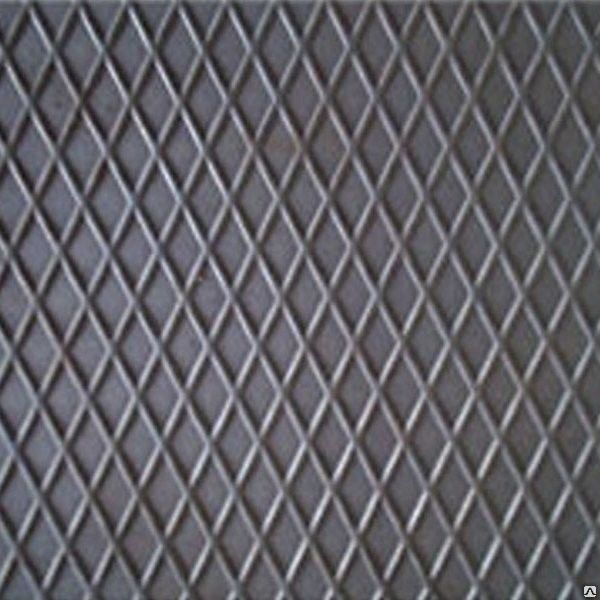

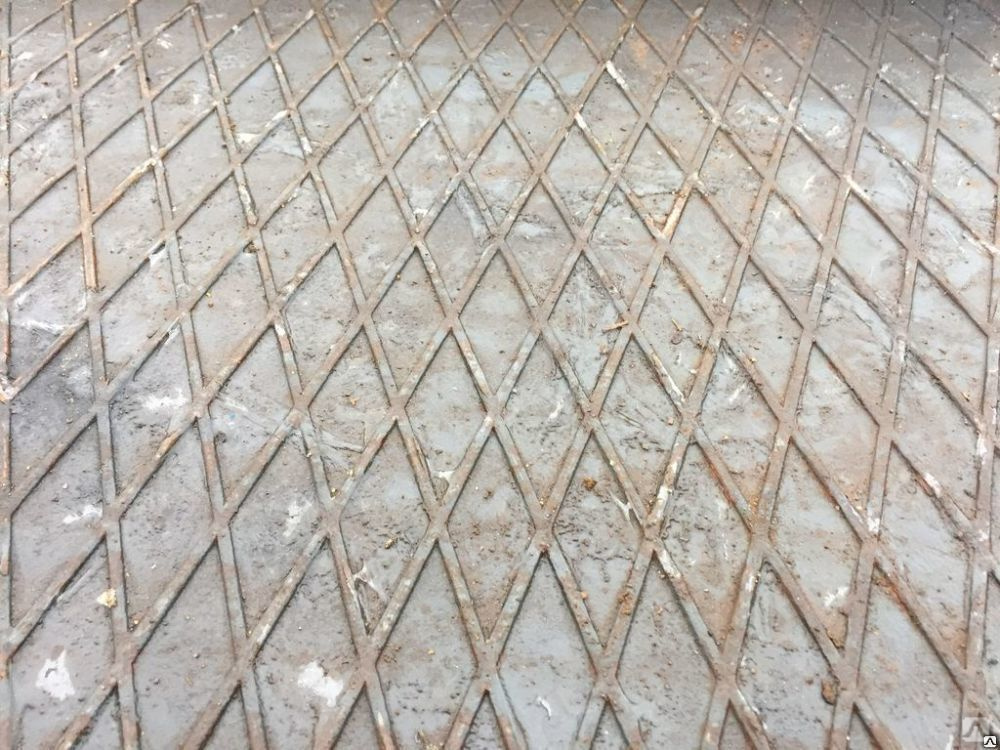

      Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пэры с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.

      Рифлёный лист с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

      По соглашению изготовителя с потребителем допускается изготовление листов других размеров.

      В зависимости от назначения рифлёный листы изготавливаются:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком не более 10% массы партии;
• кратной мерной длины достатком не более 10% массы партии;
• немерной длины.

      Остатком считают рифлёные листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.

Толщина и масса 1м² рифлёного листа (ГОСТ 8568-77)

Отправить заявку

Продукция

Лист горячекатанный

Сортамент горячекатаного металлопроката в виде листов регламентируется ГОСТ 19903-74. Данный стандарт распространяется на листовой горячекатаный прокат шириной 500 мм и более.

Лист оцинкованный

Лист оцинкованный стальной производится согласно ГОСТ 14918-80.

Лист просечно-вытяжной

      Просечно-вытяжной лист (просечка) изготавливается согласно ТУ 36.26.11-5-8.

Лист холоднокатаный

      Лист холоднокатаный – имеет правильное наименование — Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения.

Наши поставщики

Все права защищены © 2022. Копирование материалов разрешено только с обратной индексируемой ссылкой на данный сайт. Все предложения на сайте не являются публичной офертой. Политика конфиденциальности

Разработка сайта
DRIVE

Лист с ромбическим рифлением и чечевичным

Листы с ромбическим рифлением и чечевичным узором производятся по ГОСТ 8568-77. Большинство требований к этим типам металлопроката одинаковые. Однако есть и различия, обусловленные разностью видов рифления. Обо всем этом необходимо знать, чтобы приобрести качественную продукцию, соответствующую российским стандартам.

В статье расскажем, что общего у ромбической и чечевичной листовой стали, и какие параметры являются оптимальными для каждой из них.

Общие моменты

Стальные листы с разными видами рифления производятся методом горячей прокатки. Сначала заготовка раскаляется до высоких температур, затем пропускается через тяжелые вальцы, на которые нанесен специальный рисунок. Впоследствии он создает рифление, которое остается на одной из сторон металлопроката. Высота рифли должна быть не выше половины миллиметра. При этом она должна быть равна 0,1–0,3 от толщины основания листа без рифли. Для производства такой продукции тот же стандарт предусматривает алюминий, а также следующие виды стали:

• Ст0, Ст1, Ст2, Ст3.
• Нержавейка AISI 409, AISI 321, AISI 301, AISI 201, AISI 430, AISI 316, AISI 304.

Полученный металлопрокат может быть высокого (А) и нормального (В) классов точности. Допускаются отклонения по размеру максимум на 0,2 мм. Согласно техническим условиям, возможно наличие зазубрин на боковых гранях листов. Это распространенное явление после их обрезки. При этом большое внимание уделяется качеству поверхности. Там не должно быть трещин, загрязнений, окалины и любых иных дефектов.

На таких станках прокатывают стальной лист

Различия

Лист стальной с чечевичным рифлением отличается от аналога с ромбическим узором некоторыми стандартами производства. Например, размер основания должен быть равен 3,66 мм. Вес такого стального листа может быть от 20,1 до 96,8 килограммов на 1 м². Здесь все зависит от типа стали, которая используется для изготовления изделия. Расстояние между насечками может быть равно 20, 25 или 30 миллиметров.

Прокат с чечевичным узором производится из углеродистой стали. Высота узора достигает 1,5 мм, рифли начинаются на расстоянии 40 мм от бокового края. Габариты такого проката зависят от пожеланий клиента, например, ширина может достигать от 600 до 2200 мм, а длина – от 1400 до 8000 мм. Листы с ромбическим рифлением производят со сторонами ромбов от 25 до 30 на 60–70 мм.

Помимо ромбического и чечевичного есть и другой вид рифления – насечки. Он бывает нескольких вариантов:

• «Даймонд» – 1 рифля.
• «Дуэт» – 2 рифли.
• «Квартет» – 4 рифли.
• «Квинтет» – 5 рифлей.

Чем больше насечек на поверхности листа, тем более выраженными будут ее противоскользящие свойства.

Каждый хотя бы раз видел такой рифленый лист с «чечевичным» узором

Сферы применения

Стальные листы с ромбическим и чечевичным рифлением применяются в одних и тех же областях, а именно для:

• Изготовления противоскользящих покрытий. Они используются повсеместно, включая ступени лестниц на предприятиях, в общественном транспорте, в метро и грузовиках. Также стальные листы с рифлением укладывают при входе в супермаркеты, чтобы покупатели не поскользнулись и оставили всю грязь на ребристой поверхности. На промышленных предприятиях антискользящие поверхности используют, чтобы обеспечить безопасность сотрудников – на мостиках, площадках для приема грузов, подъемниках. Такие же безопасные решения можно увидеть в местах повышенной опасности – в бассейнах и саунах.
• Декорирования – внешней отделки мебели, интерьеров и внутренних поверхностей лифтов, бытовой техники, украшения осветительных приборов и инсталляций.
• Строительства – облицовки фасадов зданий, гаражей, лифтов, ангаров, хранилищ. Также рифленый лист популярен для настила кровли благодаря высокой прочности. Кроме того, материал устойчив к ржавчине. Из рифленого листа сваривают даже балконы и входные группы, делают ограждения и литейные формы под ж/б конструкции.
• Производства частей механизмов. В частности, для производства частей судов, автомобилей и железнодорожного транспорта. Также рифленый лист применяется при создании оборудования для пищевой промышленности.

Выводы

Зная нормы ГОСТов для рифленой листовой стали, легко определить, какие параметры металлопроката подойдут для конкретных целей. Виды рифления здесь играют не последнюю роль, ведь от них зависит выраженность противоскользящего эффекта.
