Рифленый лист ромб: Рифленый лист ромб: ГОСТ 8568-77, характеристики

Лист с ромбическим рифлением и чечевичным

Листы с ромбическим рифлением и чечевичным узором производятся по ГОСТ 8568-77. Большинство требований к этим типам металлопроката одинаковые. Однако есть и различия, обусловленные разностью видов рифления. Обо всем этом необходимо знать, чтобы приобрести качественную продукцию, соответствующую российским стандартам.

В статье расскажем, что общего у ромбической и чечевичной листовой стали, и какие параметры являются оптимальными для каждой из них.

Общие моменты

Стальные листы с разными видами рифления производятся методом горячей прокатки. Сначала заготовка раскаляется до высоких температур, затем пропускается через тяжелые вальцы, на которые нанесен специальный рисунок. Впоследствии он создает рифление, которое остается на одной из сторон металлопроката. Высота рифли должна быть не выше половины миллиметра. При этом она должна быть равна 0,1–0,3 от толщины основания листа без рифли. Для производства такой продукции тот же стандарт предусматривает алюминий, а также следующие виды стали:

• Ст0, Ст1, Ст2, Ст3.
• Нержавейка AISI 409, AISI 321, AISI 301, AISI 201, AISI 430, AISI 316, AISI 304.

Полученный металлопрокат может быть высокого (А) и нормального (В) классов точности. Допускаются отклонения по размеру максимум на 0,2 мм. Согласно техническим условиям, возможно наличие зазубрин на боковых гранях листов. Это распространенное явление после их обрезки. При этом большое внимание уделяется качеству поверхности. Там не должно быть трещин, загрязнений, окалины и любых иных дефектов.

На таких станках прокатывают стальной лист

Различия

Лист стальной с чечевичным рифлением отличается от аналога с ромбическим узором некоторыми стандартами производства. Например, размер основания должен быть равен 3,66 мм. Вес такого стального листа может быть от 20,1 до 96,8 килограммов на 1 м². Здесь все зависит от типа стали, которая используется для изготовления изделия. Расстояние между насечками может быть равно 20, 25 или 30 миллиметров.

Прокат с чечевичным узором производится из углеродистой стали. Высота узора достигает 1,5 мм, рифли начинаются на расстоянии 40 мм от бокового края. Габариты такого проката зависят от пожеланий клиента, например, ширина может достигать от 600 до 2200 мм, а длина – от 1400 до 8000 мм. Листы с ромбическим рифлением производят со сторонами ромбов от 25 до 30 на 60–70 мм.

Помимо ромбического и чечевичного есть и другой вид рифления – насечки. Он бывает нескольких вариантов:

• «Даймонд» – 1 рифля.
• «Дуэт» – 2 рифли.
• «Квартет» – 4 рифли.
• «Квинтет» – 5 рифлей.

Чем больше насечек на поверхности листа, тем более выраженными будут ее противоскользящие свойства.

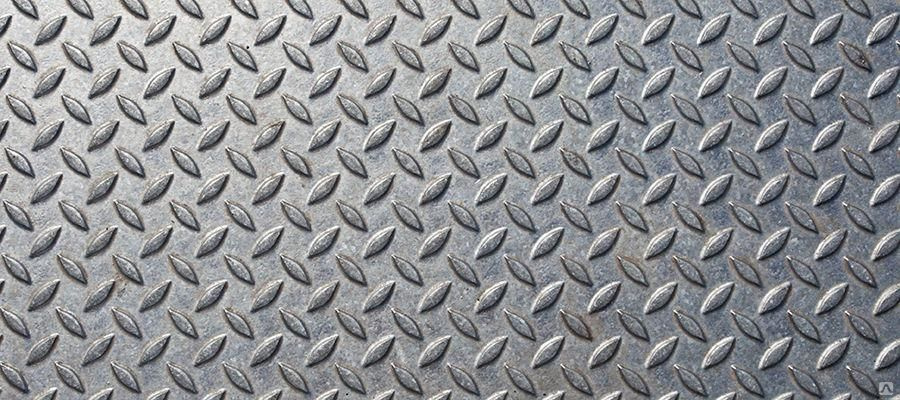

Каждый хотя бы раз видел такой рифленый лист с «чечевичным» узором

Сферы применения

Стальные листы с ромбическим и чечевичным рифлением применяются в одних и тех же областях, а именно для:

• Изготовления противоскользящих покрытий. Они используются повсеместно, включая ступени лестниц на предприятиях, в общественном транспорте, в метро и грузовиках. Также стальные листы с рифлением укладывают при входе в супермаркеты, чтобы покупатели не поскользнулись и оставили всю грязь на ребристой поверхности. На промышленных предприятиях антискользящие поверхности используют, чтобы обеспечить безопасность сотрудников – на мостиках, площадках для приема грузов, подъемниках. Такие же безопасные решения можно увидеть в местах повышенной опасности – в бассейнах и саунах.
• Декорирования – внешней отделки мебели, интерьеров и внутренних поверхностей лифтов, бытовой техники, украшения осветительных приборов и инсталляций.
• Строительства – облицовки фасадов зданий, гаражей, лифтов, ангаров, хранилищ. Также рифленый лист популярен для настила кровли благодаря высокой прочности. Кроме того, материал устойчив к ржавчине. Из рифленого листа сваривают даже балконы и входные группы, делают ограждения и литейные формы под ж/б конструкции.
• Производства частей механизмов. В частности, для производства частей судов, автомобилей и железнодорожного транспорта. Также рифленый лист применяется при создании оборудования для пищевой промышленности.

Выводы

Зная нормы ГОСТов для рифленой листовой стали, легко определить, какие параметры металлопроката подойдут для конкретных целей. Виды рифления здесь играют не последнюю роль, ведь от них зависит выраженность противоскользящего эффекта.

Рифленый лист ромб: ГОСТ 8568-77, характеристики

Кроме металлической листовой продукции с гладкой поверхностью, во многих случаях используется рифленый лист. Его специально сформированные выпуклости (рифли) могут иметь различную форму (ромб, чечевица и др.). Металлические листы, на поверхность которых нанесено рифление различного типа, отличаются не только своими характеристиками, но и технологией производства.

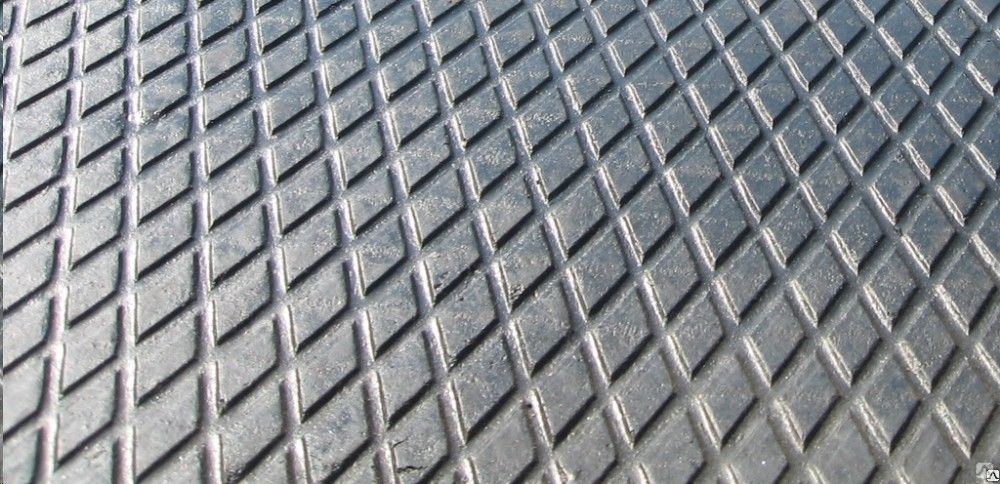

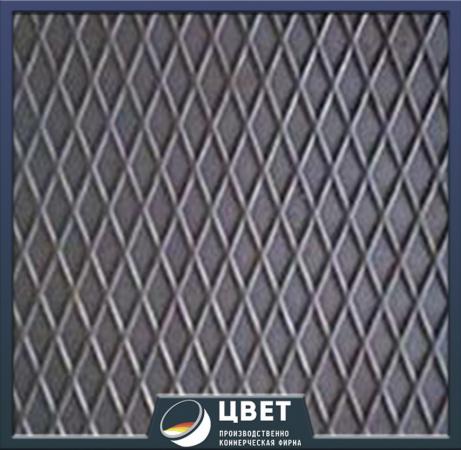

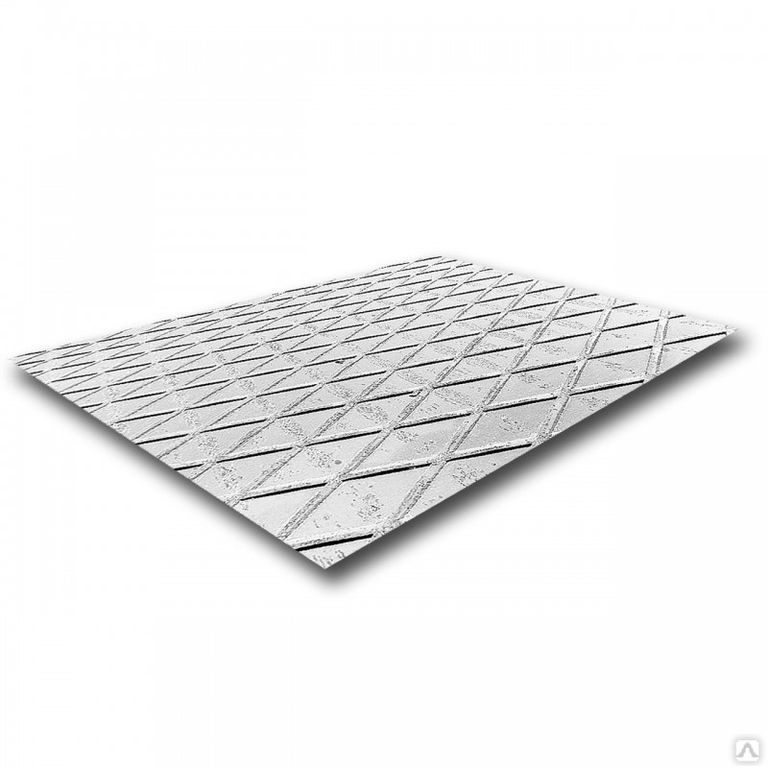

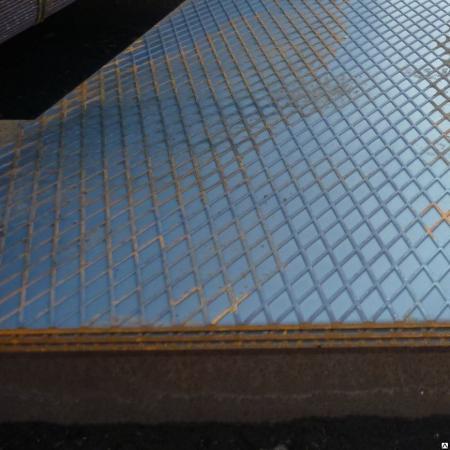

Стальной лист с ромбическим рифлением

Ознакомиться со всеми требованиями ГОСТ к стальным рифленым листам можно, скачав данный документ в формате pdf по ссылке ниже.

ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением. Технические условия

Что собой представляет лист с ромбическим рифлением

Выпуклости на металлических листах, которые формируют с помощью рифления, – это не метод декоративного оформления, хотя подобная продукция и отличается привлекательным внешним видом. Рифленая поверхность, если сравнивать ее с гладкой, способна обеспечить значительно лучшее сцепление с предметами, которые с ней соприкасаются. Этим свойством, собственно, и определяется основное назначение листов, на которые специально нанесено рифление.

Форма и размеры ромбического рифления

Листы с рифлями в виде ромбов могут производиться в различных типоразмерах, а именно:

• толщина, измеряемая без высоты профиля рифлей, – 2,5–12 мм;
• ширина – 600–2200 мм;
• длина изделий, шаг стандартных типоразмеров которых составляет 50 мм, – 1400–8000 мм.

Самым популярным у потребителей данной продукции является размер 1500х6000 мм.

Допустимые отклонения размеров и массы согласно ГОСТ (нажмите для увеличения)

Рифление на поверхности таких листов представляет собой пересекающиеся линии. Размеры диагоналей ромбов, полученных этими пересечениями, могут находиться в пределах 25–30 и 60–70 мм. Между тем данные размеры не фиксированы, по договоренности заказчика с производителем они могут быть изменены, как и расположение рисунка на поверхности листа.

Лист «Ромб» успешно используется во многих сферах. Из рифленых металлических листов изготавливают элементы лестничных конструкций, мостиков и переходов, ими покрывают пол в промышленных объектах, обустраивают с их помощью эскалаторы в метро и крупных торговых центрах. Кроме того, изделия с рифлением в виде ромбов применяются для армирования полов, из них возводятся стеновые перегородки, изготавливаются емкости, используемые не только в промышленности, но и в сельском хозяйстве.

Декоративные характеристики такого материала делают его пригодным для оформления различных архитектурных конструкций, чем активно пользуются современные дизайнеры. В частном строительстве и для оформительских целей применяются рифленые металлические листы небольшой толщины, а для промышленных объектов приобретают более толстые изделия.

Масса рифленого листа в зависимости от толщины основы

Поскольку рифленые листы «Ромб» изготовлены из металла, их отличает высокая прочность, а если в качестве такого металла используется нержавеющая сталь (что допускается требованиями ГОСТа), то еще и исключительная коррозионная устойчивость. Материал таких листов обладает не только способностью выдерживать значительные нагрузки, но и пластичностью, хорошей обрабатываемостью. Эти характеристики металлических листов с ромбическим (да и с любым другим) рифлением значительно расширяют сферы их применения.

В бытовой сфере рифленые листы «Ромб» также нашли широкое применение. Из них, например, сооружают заборы и различные ограждения, изготавливают ворота и калитки, кожухи и емкости различного назначения.

Между тем следует иметь в виду: если для изготовления конструкций используются рифленые листы из черного металла, их обязательно следует покрывать защитными составами, чтобы они не утратили внешней привлекательности и других характеристик после непродолжительного периода эксплуатации.

Лист рифленый. Чечевица. Ромб.

ГОСТ 8568-77

Стандарт распространяется на стальные горячекатанные с односторонним ромбическим и чечевичным рифлением листы общего наначения.

Форма, размеры, предельные отклонения и масса 1 м листа с ромбическим и чечевичным рифлением должны соответствовать указанным на черт.1, 2

Рифленый прокат изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

Листовой прокат по толщине изготовляют:

высокой точности — А,

нормальной точности — В.

Примеры условных обозначений:

Лист горячекатаный из стали марки Ст3сп с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп

ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп

ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0х1000 Ст3сп

ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0х1000 Ст3сп

ГОСТ 8568-77

Лист рифленый на складе Компании МеталлТехСервис представлен в следующем ассортименте:

Лист стальной рифленый ГОСТ 8568-77. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

Существуют две разновидности рифленого листа:

Высота рифлей на листах должна быть 0,2 — 0,3 толщины основания листа, но не менее 0,5 мм.

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пжяы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.

Листовой прокат с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

По соглашению изготовителя с потребителем допускается изготовление листов других размеров.

В зависимости от назначения листы изготавливаются:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком не более 10% массы партии;
• кратной мерной длины достатком не более 10% массы партии;
• немерной длины.

Остатком считают листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.

Лист рифлёный производят на предприятиях из углеродистой стали марок БСтО, БСт1, БСт2 и БСтЗ по ГОСТ 8568-77 Рифленый лист- это стальной лист на гладкой стороне которого формируют определённый рисунок Изготовляют рифлёные листы шириной от 600-2200 мм, длиной 1400-8000 мм и толщиной от 2,5-12,0 мм. Рифленый лист изготавливают в листах и рулонах, отличаются они маркой стали, видом рисунка и габаритными размерами листа. На нашем складе имеются рифлёные листы с различной высотой рисунка от 0,5 мм, при этом расстояние между рифлями от 20 до 35 мм. Изготовление рифлёных листов может быть с указанием размеров необходимых нашим потребителям, также с указанием вида рисунка, высотой рисунка.

Применения металлического рифленого листа:

Этот вид листового проката очень часто используют в качестве напольного антискользящего покрытия. Также его часто применяют для изготовления ступеней и настилов, декорации интерьеров, применяют для выставления ограждений по требованиям безопасности.

Лист рифленый, имеет широкое применение. Он используется как напольное покрытие, его структура препятствует скольжению, так же из рифленого листа изготавливают формы для производства железобетонных изделий требующих рифление, например, таких как дорожные плиты.

МеталлТехСервис поставляет со склада лист с рифлениями чечевица и ромб.

Условия поставки Нашей компанией выгодны для клиента по нескольким причинам:

• низкая цена,
• предоставляем услуги резки,
• рубки, сверления.

Данное предложение не является публичной офертой и носит информационный характер. Пожалуйста, уточняйте наличие товаров и цену у менеджеров.

Купить лист рифленый можно одним из следующих способов:

Договор поставки.

Карточка предприятия.

Контактная информация

620102, г. Екатеринбург, ул. Волгоградская, д. 193, оф. 309

Телефоны:

+7 +7 +7

E-mail:

© МеталлТехСервис | Политика конфиденциальности и обработки перс. данных

Технология производства

В соответствии с положениями нормативного документа, металлические рифленые листы, в том числе и с рифлями в виде ромба, производят по технологии горячего деформирования. Данная технология предполагает, что металл предварительно нагревают до температуры ковки, а затем пропускают через два валка. Один из них имеет ровную поверхность, а на второй нанесен рисунок, соответствующий типу и геометрическим параметрам будущего рифления. Наиболее распространенным материалом, из которого изготавливают листы «Ромб», является углеродистая сталь.

ГОСТ 8568-77 также допускает, что рифленая продукция данного типа может быть изготовлена из нержавеющей стали. Последняя используется в том случае, если изделиям из рифленых листов, кроме высокой прочности, долговечности и исключительной декоративности, необходимо придать способность успешно противостоять воздействию высокой влажности и других агрессивных сред. Главным недостатком изделий из нержавеющей стали является их высокая стоимость. Рифленый металл небольшой толщины, согласно требованиям ГОСТа 8568-77, может поставляться заказчикам как в листах, так и в рулонах, изделия большой толщины – только в листах.

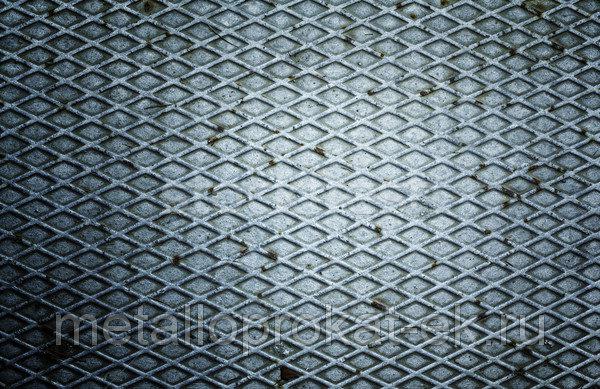

Лист стальной ромбический толщиной 8 мм

Чтобы улучшить коррозионную устойчивость рифленых листов, изготовленных из обычной стали, производители могут подвергать их такой операции, как покрытие слоем цинка. Слой данного металла, который создает на стальном листе защитное покрытие очень незначительной толщины, препятствует окислению основного металла и, соответственно, возникновению и развитию коррозионных процессов.

Каждая партия отгружаемой продукции должна сопровождаться документом, содержащим следующую информацию:

• наименование компании-производителя и ее адрес;
• номер заказа, который был ему присвоен в договоре;
• марка стали, из которой изготовлена продукция;
• наименование продукции;
• результаты основных испытаний изделия;
• химический состав металла.

Технические условия по ГОСТ 8568-77

Лист рифленый ГОСТ 8568-77 с ромбическим или чечевичным рифлением производится:

• из углеродистой стали обыкновенного качества
• из углеродистых и низколегированных конструкционных сталей, классифицируемых по пределу текучести – С235, С245, С255, С275, С285, С345, С345К, С440, С590, С590К.

Листы производятся с обеспечением требуемых свойств (для этого прокат может подвергаться термообработке):

• высокой плоскостности (вид которой может оговариваться в заказе)
• с устойчивостью к расслоению.

Согласно ГОСТ 8568 продукция изготавливается с рифлями высотой 0,1 — 0,3 от толщины основания листа, но не менее 0,5 мм:

• ромбическое рифление — с диагоналями ромба (25-30) х (60-70) мм
• чечевичное рифление — с расстоянием между рифлями, равным 20, 25 или 30 мм

Это интересно: Особенности производства и эксплуатации сварных балок

Требования к качественным характеристикам

Согласно положениям нормативного документа (ГОСТ 8568-77), металлические листы с рифлением «Ромб» могут относиться к нормальному (В) и высокому (А) классу точности изготовления. Стандартом оговаривается, что высота нанесенных на поверхность металлического листа рифлей должна составлять 10–30% от толщины основания, но при этом быть больше 0,5 мм. В отдельных случаях, если толщина основания составляет не менее 5 мм, допускается выполнять рифли с высотой 1 мм (после предварительного согласования с заказчиком продукции).

Требования к геометрическим параметрам листов с рифлением в виде ромбов (а также к допустимым отклонениям) оговариваются положениями ГОСТа 19903-74. В стандарте также указаны такие параметры, как класс точности, масса одного квадратного метра изделия, расположение элементов рифления на поверхности листа.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартовСовета Министров сССр от 13.04.77 № 926

3. ВЗАМЕН ГОСТ 8568-57

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (НУС 11-95/

6. ИЗДАНИЕ с Изменениями N° 1, 2, 3, 4, утвержденными в октябре 1978 г., январе 1981 г., июне1987 г., июне 1989 г. (ИУС 11-78, 1-81, 11-87, 11-89/

Вес м2 листов по ГОСТ 8568

Для того, чтобы рассчитать стоимость 1 листа, необходимо знать вес изделия требуемого раскроя. Для вычисления воспользуемся данными о теоретическом весе 1 м2 проката в зависимости от толщины листов (эти величины определены в ГОСТ 8568):

Области применения рифленого листа

Этот металлопрокат применяется в строительстве, промышленности и быту:

• Для наружной и внутренней отделки вертикальных ограждающих конструкций – стен, перегородок.
• На промышленных предприятиях, складских площадях, а также в других местах с повышенной травмоопасностью для устройства переходов, пандусов, смотровых площадок, изготовления ступеней. Такая металлопродукция востребована на таких ответственных объектах, как нефтяные платформы и электростанции.
• В автомобилестроении – для изготовления нескользящих покрытий.
• В дорожном строительстве – для устройства мостиков и переходов.
• Металлоизделия из нержавеющих сталей используются для решения дизайнерских задач в строительстве и архитектуре.
