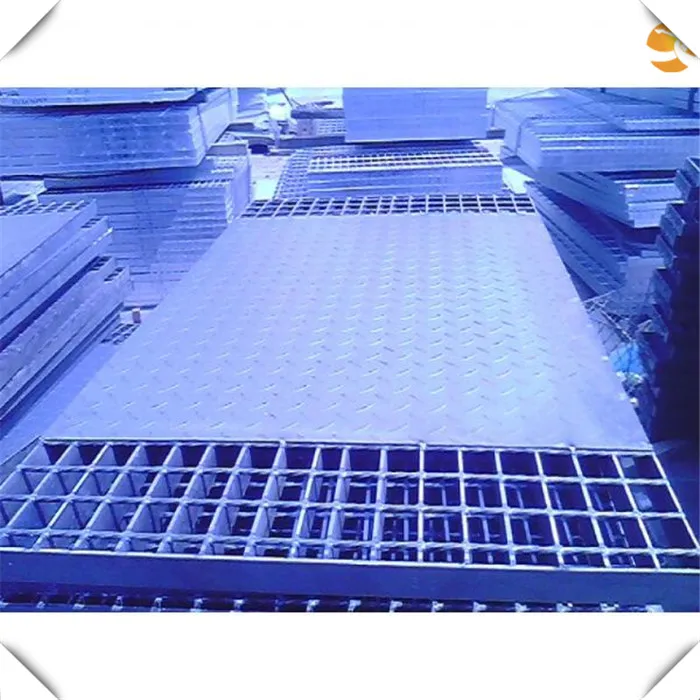

Решетчатый настил

Материал, конструкция которого состоит из вертикальностоящих несущих полос, соединенных между собой связующими элементами представляет собой — решетчатый настил.

Преимущества решетчатого настила — высокопрочен, легок, безопасен, долговечен, прост в монтаже и демонтаже. Настил с ячеистой структурой так же имеет высокую эстетику исполнения. Благодаря таким особенностям настилы находят свое применение в различных сферах строительства в качестве площадок, переходов, ступеней, стеллажей, а так же фасадов зданий и других архитектурных решений.

Описание решетчатого настила

• Решетчатый настил представляет собой сборную конструкцию, состоящую из несущих стальных полос и связующих (прутков или полос), жёстко соединённых между собой.
• «Несущие полосы» — элементы настила, расположенные в одном направлении настила параллельно друг другу с заданным шагом и воспринимающие рабочую нагрузку. Интервалы, с которыми расположены несущие и связующие элементы, называются «шагом». Шаг несущей полосы в обозначении ячейки стоит на первом месте.
• «Связующие элементы» — полосы или прутки, объединяющие несущие полосы между собой. Шаг связующего элемента в обозначении ячейки стоит на втором месте.
• В сечении настила несущие полосы расположены вертикально (на ребро) и, будучи объединенными связующими полосами, образуют жесткую ячеистую поверхность.
• В конструкции решетчатого настила реализовано оптимальное соотношение расхода материала и высокой несущей способности.
• Связующие элементы препятствуют потере устойчивости несущей полосы под нагрузкой. Шаг элементов может быть разным в зависимости от назначения решетчатого настила.

Определяющим свойством решётчатых настилов является высокая несущая способность при равной металлоёмкости со сплошным стальным рифлёным или просечно-вытяжным листом.

Это позволяет при конструировании задавать большие пролёты несущих балок под установку решётчатого настила. Ячеистая конструкция из полос обеспечивает высокую жёсткость поверхности при малой массе изделия. Достоинство решётчатых настилов — его экономическая эффективность с точки зрения затрат материалов и трудоёмкости на создание стабильной поверхности на которую воздействуют внешние нагрузки. Сплошной рифлёный настил и просечно-вытяжной лист требуют установки дополнительных рёбер жесткости с приваркой листа по контуру.

Решётчатый настил укладывается с большими пролётами по несущим балкам и крепится универсальными скрепителями.

Одно из свойств решётчатого настила — его светопрозрачность. Соотношение материала и свободной поверхности составляет, соответственно, 20 и 80%, что создаёт ощущение прозрачности поверхности. Под разными углами зрения соотношение меняется, что создаёт дополнительные оптические эффекты. Воздухопроницаемость поверхностей, образованных решётчатыми настилами, упрощает выполнение задач воздухообмена помещений.

В случае применения решётчатых настилов вне помещений исключается скопление влаги и осадков на их поверхности.

Компания ООО «СПб Металлист» осуществляет поставки решетчатых настилов из композитного материала и металла (Производство Европа).

Композитные решетчатые настилы

Композитные решетчатые настилы (стеклопластиковые настилы) созданы из стекловолокон (армирующий компонент) и смолы, которая заливается в матричную форму. Данный метод позволяет получить стеклопластик и любое изделие из стеклопластика, не имеющее себе равных относительно способности противостоять влиянию коррозии, а также обладающее высокими противоударными свойствами. Метод литья основан на смешивании стекловолокна и смолы, в результате чего на выходе получается изделие, не имеющее себе равных по качеству и по прочности. Благодаря большому разнообразию применения армированных стекловолокном композитных решеток, литые напольные покрытия производятся различных размеров и из различных смол.

Виды решетчатого настила

По технологии производства металлический настил бывает двух видов: сварной настил и прессованный. Прессованный решетчатый настил изготавливается методом холодного прессования из стали, нержавеющей стали и из алюминия. Прессованный настил представляет собой решетку из двух слитных элементов: несущей полосы и распорных стержней. При производстве решетчатого прессованного настила в несущие полосы запрессовываются распорные стержни. При этом в полосах для стержней заранее готовят пазы, особая форма которых обеспечивает прочность конструкции решетки. На заключительном этапе производства к краю решетки под прямым углом присоединяется окантовка. Для защиты от внешних негативных воздействий поверхность решетчатого настила обрабатывают, превращая его в оцинкованный решетчатый настил, хромированный и анодированный.. Сварной настил представляет собой металлические несущие полосы, которые соединены покровными прутками при использовании технологии кузнечно-прессовой сварки. Такой настил имеет отличные показатели прочности, устойчивости к деформации, прогибу, скручиванию и коррозии. Важно, что при этом он имеет высокие эстетические свойства, несложен в монтаже и эксплуатации. Этот вид решетчатого настила используется повсеместно. Из него изготавливают платформы, площадки, мостики, переходы, дорожки, ступени лестниц, несущие элементы конструкций и облицовку фасадов.

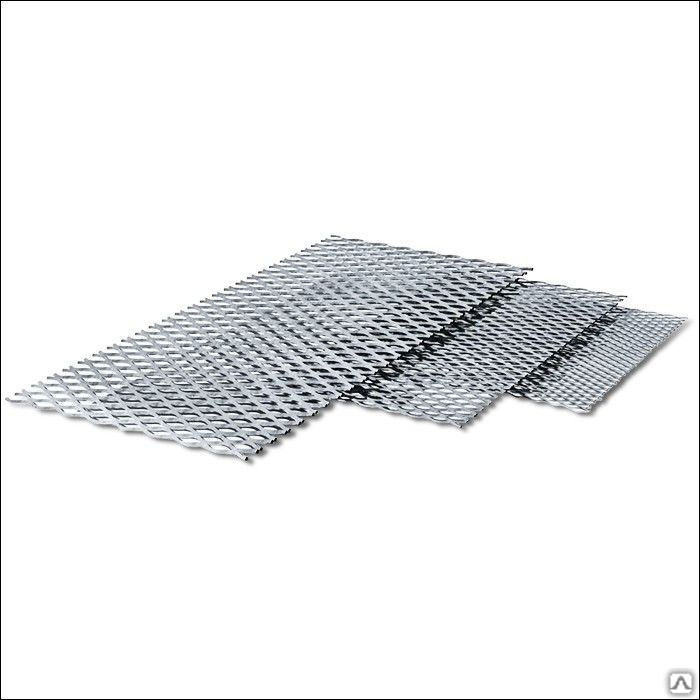

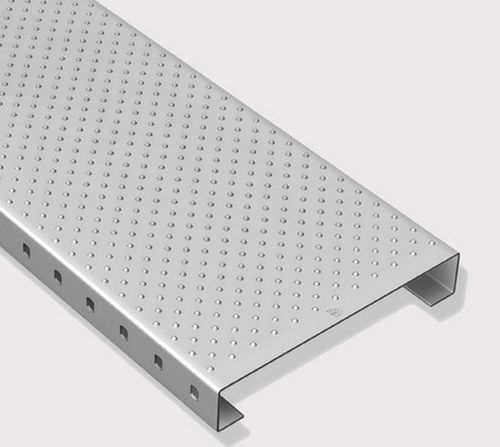

Просечно-профилированный настил

Профилированные настилочные решетки (или Просечно-профилированный настил) ППН — новый, уникальный материал, который с успехом можно применить практически во всех сферах современной жизни, для гражданского и промышленного использования! Сочетание таких качеств, как легкость, прочность, универсальность, привлекательный внешний вид и простота обработки и монтажа, дают возможность при помощи этого функционального материала решать многие сложные задачи!

1 Расчет настила

Т19.01-КМ-КР-616

Лист

Введение

Площадки
предназначены для размещения
технологического оборудования,
организации его обслуживания и ремонта.

В
курсовой работе выполнены расчеты
колонны, главной балки, балки настила
и настила технологической площадки.
Расчет конструкций проведен по методу
предельных состояний: настил, балки
настила и главная балка рассчитаны по
первой и второй, а колонна — по первой
группе предельных состояний. К
технологической площадке приложены
нагрузка от собственного веса конструкций
и временная нормативная нагрузка.
Нагрузка, воспринимаемая настилом,
передается на балки настила, которые в
свою очередь передают ее на главные
балки, опирающиеся на колонны и далее
на фундамент. Стержни центрально сжатых
колонн состоят из двух ветвей, связанных
между собой по высоте планками,
приваренными к ветвям колонны. Для
повышения сопротивления закручиванию
и сохранения ее контура устанавливаем
диафрагмы, которые располагаем у торцов
отправочных элементов. Балки настила
проектируем из прокатных профилей —
двутавров, а главные балки — составными.
Настил приварен к балкам настила, что
делает невозможным сближение балок
настила при его прогибе под нагрузкой.
Кроме того, путем приварки настила к
поясам балок создается частичное
защемление настила, появляются опорные
моменты, снижающие моменты и прогиб в
пролете.

Взаимное
расположение балок в балочной клетке
согласно заданию на курсовую работу
принято этажным.

Колонны
в рабочих площадках проектируем
центрально-сжатыми, состоящими из
оголовка, стержня и базы. Стержень
колонны выполняем из двух двутавров.
Передача давления от стержня колонны
на фундамент осуществляется через базу.
Для соединения базы с фундаментом
используем анкерные болты, диаметр
которых из условий коррозии принимаем
не менее 20 мм. Для обеспечения геометрической
неизменяемости технологической площадки
между колоннами устраиваем связи.

Исходные
данные:

Временная
нормативная
нагрузка
кН/м
².
Размеры балочной клетки:
м;
м.
Отметка верха настила
8,0
м. Сопряжение балок настила с главной
балкой — этажное. Материал конструкций:
настил – 14Г2; балка настила – Вст3сп5 —
2; главная балка -18КП; колонна — 18Гсп.

Предельный
относительный
прогиб настила принимаем равным

[6].

Для
настила применяем листы рифленой стали
по ГОСТ 8568-77.

Предварительно
принимаем толщину стального настила в
зависимости от временной нормативной
нагрузки по [2]; t=8
мм.
Шаг
балок настила принимаем
равным l_n=0,985
м;
количество балок настила nb
= 12,8/0,985=13.

Проверим
принятую толщину листов настила, для
чего определим отношение пролета настила
к его толщине

При
жестком закреплении тонкого настила(40


300),
его рассчитываем на изгиб с распором
(рисунок 1).

Рисунок
1 — К расчету плоского стального настила

Толщину
листа при работе настила на изгиб с
распором определяем по формуле [2]

,

(1)

где
—
цилиндрическая жесткость пластинки;

;

—
коэффициент Пуассона; для стали
принимается равным 0,3 [4];

—
поправка, учитывающая отсутствие в
настиле поперечной линейной деформации;

E=2,06х10
⁵Па
— модуль упругости прокатной стали [4];

—
расчетная ширина полосы настила;
принимается равной 100 см;

Изм. Кол.
Лист №
док.
Подпись Дата

—
заданное отношение пролета настила к
его предельному прогибу;

—
нормативная нагрузка на 1 м полосы
настила;

—
собственный вес настила. По таблице 2.2
[7] для ромбической стали толщиной 8 мм
вес
1 м²
= 0,746 кН.

кН/м²

кН/м².

м;

Принимаем
t
= 12
мм.

Силу
распора
определяем по формуле [2]

,

(2)

где
—
коэффициент надежности по нагрузке;
принимаем[5];

Н/м.

Расчетное
значение катета шва, прикрепляющего
настил к балкам при ручной сварке,
определяем по одной из формул:

или
,
(3)

где
—
расчетная длина шва; принимаемсм;

и
—
коэффициенты, принимаемые при сварке
элементов; принимаем

и;

—
коэффициент надежности по материалу
шва; принимаем
=
1,25;

и
—
расчетные сопротивления сварных
соединений угловых швов при срезе
соответственно по металлу шва и металлу
границы сплавления [4]; принимаем;
;

здесь
R_wun=R_un;
R_wun—
нормативное сопротивление металла шва
по временному сопротивлению R_un
—
временное сопротивление стали разрыву;
R_un=470МПа;
тогда

МПа;
МПа.

и

—
коэффициенты условий работы шва;
принимаем

;
;

Изм. Кол.
Лист №
док.
Подпись Дата

—
коэффициент условий работы [5]; принимаем
.

м;м.

Принимаем
катет шва k_f
= 6 мм.

2 Расчет балки настила

2.1 Подбор сечения балки настила

Балки
настила принимаем из прокатных двутавров
по ГОСТ8239-72 (таблица 3.1) [7].

Расчетная
погонная нагрузка на балку [1]

,
(4)

где
— коэффициент надежности по нагрузке
для равномерно распределенной нагрузки;
при полном нормативном значении
равномерно распределенной нагрузки
2,0 кПа[5];

—
коэффициент надежности по нагрузке;
для металлических
конструкций
[5];

—
собственный вес настила; ранее определен
Н/м²;

—
собственный вес 1 м балки; принимаем
Н/м²)
[2].

Н/м.

Расчетная
схема представлена на рисунке 2.1.

Максимальный
изгибающий момент M находим по формуле

.
(5)

кНм.

Наибольшая
поперечная сила определяется по формуле

.
(6)

Рисунок
2.1 — К расчету балки настила

Н
= 58,5
кН.

Требуемый
момент сопротивления сечения балки
«нетто» для случая упругопластической
работы при изгибе балки в одной из
главных плоскостей можно определить
по формуле [4]

(7)

где
—
коэффициент, учитывающий развитие
пластических деформаций по сечению;
предварительно принимаем[1];

—
расчетное сопротивление материала;
принимаем по [1] в зависимости от марки
стали (таблицы 2.5 и 2.6)
МПа;

—
коэффициент условий работы; предварительно
принимаем

м
³
= 295 см ³.

По
сортаменту [2] принимаем прокатный
двутавр № 40, его характеристики:
см³,
масса 1м 31.5
кг,
см
⁴.

Определяем
соотношения площадей пояса
и стенкибалки
по формуле

,
(8)

где
и- ширина и толщина пояса выбранного
двутавра;мм;
мм;

—
толщина стенки двутавра;
мм;

—
высота двутавра;
мм.

По
таблице 3.3 [7] принимаем значения
коэффициентов c(c_x),
c_yи
n:

Принимаем
c=1,1

c_y=1,47;
n=1,5

Настил рифленый гост 8568 77. Лист рифлёный

Лист рифленый
имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн:

Представлены действительные цены на металлопрокат. Лист рифленый
имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн. Внимание!
Цены указаны на условии предоплаты! На партию менее 1 тн существуют наценки, подробнее у менеджера.

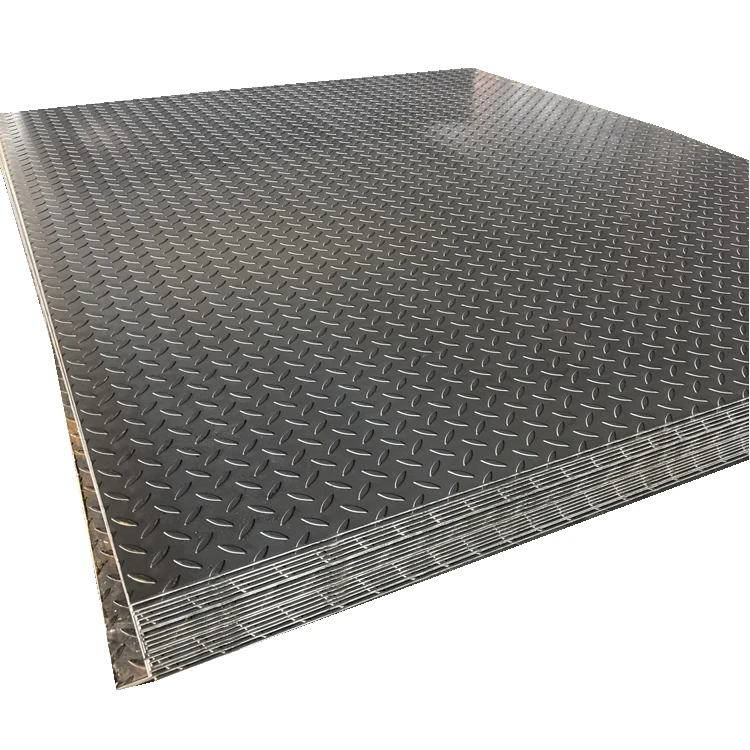

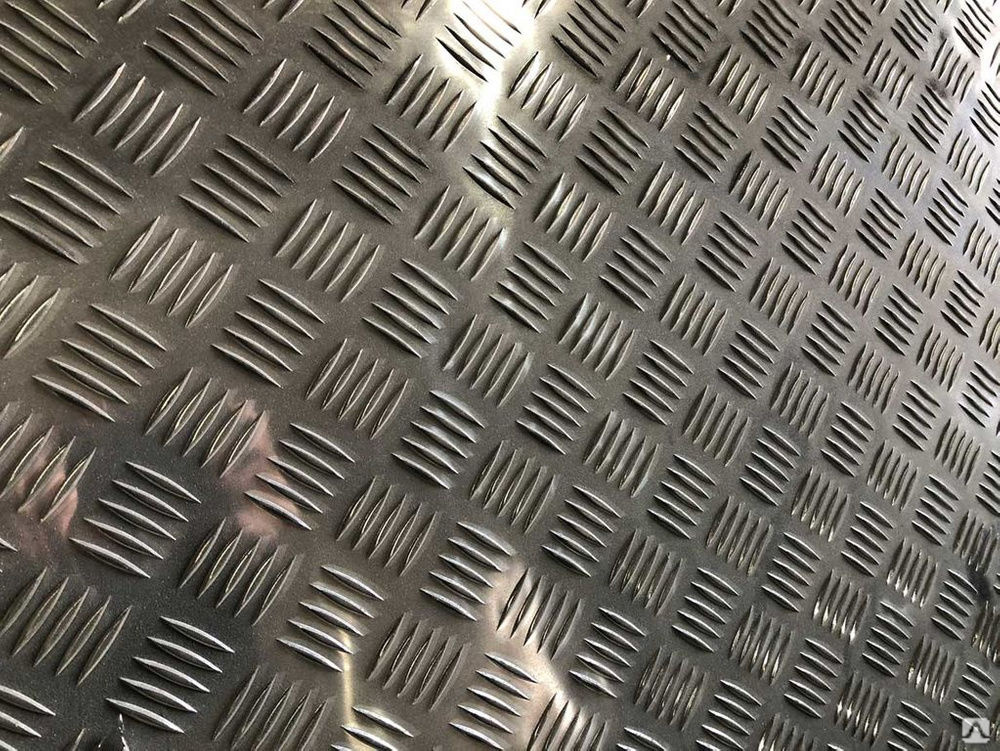

Листы стальные с ромбическим и чечевичным рифлением ГОСТ 8568-77

— прокат в листах и рулонах с односторонним ромбическим и чечевичным рифлением.

Лист металлический рифлёный
используют в строительстве, в качестве антискользящего покрытия, на строительных площадках, в гаражах, производственных помещениях, для возведения ограждений дворовых и садовых участков, квартир, балконов, окон. Из этого проката изготавливают ступени металлических лестниц, различную тару, иногда его используют в качестве декоратичного оформления при изготовлении различных конструкций, в качестве заглушек вентиляционных окон,облицовки радиаторов. Лист рифлёный идёт при укреплении стен и полов перед штукатурными работами и на автомобильных трассах для светорассеивающих ограждений.

Производители рифлёного проката: ОАО «Новолипецкий металлургический комбинат» (НЛМК), ОАО «Северсталь», ОАО «Магнитогорский металлургический комбинат».

Производят лист рифлёный на тех же станах,что и для горячекатаного проката, но валки, на которых прокатывают лист, имеют неровную форму,на них нанесён рисунок, таким образом происходит гравировка на гладкий лист. В результате получается рисунок с выпуклостями- рифлями. Высота рифлей по ГОСТу должна составлять не менее 0, 5 мм и 20-30 % от толщины основания листа. ГОСТ 8568 предполагает два вида рифления: чечевичное и ромбическое. Листы с ромбическим рисунком изготавливают с диагоналями ромба (25-30) х (60х70) мм. Конфигурация рифлей и рапсоложение ромбов на поверхности листа определяется изготовителем. Листы с чечевичным рифлением производят с расстоянием 20, 25 или 30 мм между рифлями,выбор расстояния устанавливается изготовителем.

Сортамент горячекатаного рифлёного листа

Рифлёные листы изготавливают:

Шириной от 600 до 2200 мм с градацией 50 мм
— длиной от 1400 до 8000 мм с градацией 50 мм

в зависимости от назначения
:

а) мерной длины
б) длины, кратной мерной
в) мерной длины с остатком не более 10% массы партии. Остатком считаются листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.
г) длины, кратной мерной, с остатком не более 10% массы партии
д) немерной длины

По толщине листы различают:

Высокой точности 3/4 А
— нормальной точности 3/4 В

Рифлёные листы производят марок стали Ст0, Ст1,Ст2,Ст3 по ГОСТу 380-2005. В отдельных случаях допускается производство листа по стали 09Г2С. Общие требования по толщине, раскрою листа, точности прокатки должны соответствовать ГОСТу 19903 (прокат горячекатаный листовой).

Таблица. Масса рифлёного листа с чечевичным и ромбическим рифлением.

Примечание. Толщина листов определяется по толщине основания листа, S, в мм. Плотность стали принята равной 7,85 г/см3.

Пример маркировки листа рифлёного:

Лист ЧЕЧЕВИЦА В3/4К ПУ-3,0х1250х2500 ст3сп ГОСТ8568-77 — лист рифлёный горячекатаный с чечевичным односторонним рифлением, толщиной листа 3мм, шириной 1250 мм,длиной 2500 мм, из стали марки ст3сп по ГОСТ 8568-77, нормальной точности по толщине В3/4 ,улучшеной плоскостности ПУ, с катаной кромкой К.

Купить лист стальной рифлёный

Является основным государственным стандартом, который регламентирует изготовление листов стальных с ромбическим и чечевичным рифлением
изготовленных методом горячей деформации. Данный стандарт относится как к обычной, так и к нержавеющей стали, поэтому если вас интересуют нержавеющие листы, этот стандарт будет Вам полезен.

Ознакомившись с данным нормативным документом Вы будете иметь представление о сортаменте, технических требованиях, правилах приемки, методах испытанй данного вида металлопроката. Это может помочь вам при выборе качественных изделий для покупки.

Сортамент

Первое, что интересует покупателя, это размеры. содержит сортамент листов с ромбическим и чечевичным рифлением. Для выпуска доступны следующие размеры: по толщине от 2,5 до 12 мм
, по ширине от 600 до 2200 мм
, по длине от 1400 до 8000 мм
с градацией 50 мм. Однако допускается и изготовление изделий других размеров.

Лист рифленый отличается от обычного наличием особых выступов на поверхности. Эти выступы имеют свое технологическое назначение
и именно из-за них потребители и приобретают данный вид металлопроката. Однако некоторые могут не знать, как отличить ромбическое рифление от чечевичного.

На практике это очень просто: достаточно посмотреть на рисунок фактурной поверхности
.

• При ромбическом рифлении на поверхности отчетливо просматриваются выпуклые линии, которые пересекаясь, образуют ромбовидные ниши. Эти выпуклые линии имеют четкие границы, и они непрерывны по всей дине.
• В случае с чечевичным рифлением на поверхности листа определенным образом располагаются выступы. Они напоминают небольшие горки и расположены под прямым углом друг к другу. Эти выступы короткие и более пологие.

Наибольшей популярностью среди покупателей пользуются листы с чечевичным рифлением. Они имеют более приятный внешний вид и поэтому могут использоваться для решения большего количества задач.

При покупке важно принять во внимание, что рифление наносится на поверхность только с одной стороны!

Стандарт регламентирует следующие параметры для каждого размера листа: толщину, ширину, массу одного квадратного метра и отклонения по размерам. Такие параметры, как ширина основания рифлей, угол при вершине рифлей, длина рифлей, радиус их закругления, и их расположение на плоскости указаны в стандарте, но не контролируются
. Они даны в качестве справочного материала для изготовления инструментов.

По точности изготовления доступны два варианта изготовления: высокой
(буква А в маркировке) и нормальной точности
(буква В в маркировке). Отличие между ними состоит в размере допустимых отклонений. Для изделий высокой точности они значительно ниже, чем для изделий нормальной точности.Поэтому если для вашего проекта важен такой параметр как точность, рекомендуется приобретать изделия категории А.

Вы можете ознакомится со списком допустимых размеров и соответствующих им предельных отклонений в таблице ниже.

При измерении толщины важно знать, что толщиной считается основание листа без учета высоты рифления.

В случае, если изделие изготовлено на станах полистной прокатки, допускается утолщение его основания в средней части. Это утолщение должно быть не более +0,2 мм плюсового предельного отклонения.

Масса одного квадратного метра рассчитана при высоте рифлей, равной 0,2 толщины, малой диагонали ромба равной 27,5 мм, большой диагонали ромба, равной 65 мм п плотности стали 7,85 г/см3.

Важно знать, что рифленый прокат с односторонним рифлением выпускается также в виде рулонов.

Размеры рифления

Что касается высоты рифлей, то в стандарте указано, что она должна быть в пределах 0,1 — 0,3 толщины
, но не менее 0,5 мм. В случае, если потребителю требуются толстые листы (5 мм и более), то разрешается увеличить минимальную высоту рифлей до 1 мм, но только по согласованию.

Для листов с ромбическим рифлением диагонали ромба могут иметь длину (25 — 30) х (60 — 70) мм., однако допускается изготовление рифления с другими размерами по согласованию. Расположение больших диагоналей вдоль или поперек листа устанавливается изготовителем.

Для листов с чечевичным рифлением расстояние между рифлями может быть 20, 25 или 30 мм.

Предельные отклонения

Предельные отклонения по толщине листа можно посмотреть в таблице выше, но там не указаны отклонения по длине и ширине. В стандарте указано, что их необходимо брать из ГОСТ 19903 Прокат листовой горячекатаный
. Отклонения от плоскости необходимо брать из этого же стандарта для нормальной и улучшенной плоскости.

В случае, если прокат изготавливается в рулонах, требования и размеры рулонов необходимо брать из ГОСТ 19903.

Условные обозначения

Глядя на условное обозначение поначалу сложно разобрать, что обозначают все эти буквы и цифры. Однако это не так сложно, как кажется на первый взгляд.

• В начале идет маркировка изделия. Указан тип изделия: лист или рулон и вид рифления.
• Далее идет указание точности изготовления: А — высокой точности, В — нормальной.
• После этого указан тип кромки. К — катаная.
• Затем идут размеры: толщина х ширина х длина (или толщина х ширина в случае рулона)
• В самом конце указана марка стали и ГОСТ.

Технические Требования

Листы с ромбическим и чечевичным рифлением изготавливаются в соответствии с требованиями из углеродистой стали или из сталей других марок.

При изготовлении на стане полистной прокатки, изделие обрезают с четырёх сторон.

При изготовлении на стане непрерывной прокатки допускается наличие катаных продольных кромок. В случае, если на кромках имеются зазубрены, их величина не должна выводить ширину листа за номинальные размеры.

Приемка и Испытания

После окончания процесса производства приходит время принимать партии. Партия должна содержать прокат одного вида рифления. То есть в партии ромбических листов не может быть ни одного чечевичного. Определение партии необходимо брать из ГОСТ 14637
.

Для произведения необходимых замеров из партии берется один рулон или два листа. Если в процессе определения качества получают хотя бы один неудовлетворительный результат, производится вторая стадия испытаний. Для этой стадии выборка совершается по ГОСТ 7566.

Замеры для определения толщины основания и высоты рифлений производят на расстоянии не менее 100 мм от углов и 40 мм от кромок.

Высота рифлей определяется путем вычитания толщины основания листа из общей толщины.

История Стандарта

Был разработан и внесен Министерством черной металлургии СССР. 13 апреля 1977 года был утвержден и введен в действие государственным комитетом Стандартов Совета Министров СССР взамен ГОСТ 8568-57.

После распада СССР данный стандарт был принят на территории России. В 1995 году Межгосударственный совет по стандартизации, метрологии и сертификации снял с него ограничение срока действия.

Композитные напольные покрытия — D-MAC Industries

Ближайший офис — Литл-Рок, штат Арканзас. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис — Хартфорд, Коннектикут. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Джексонвилле, Флорида. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший к вам офис — Майами, Флорида. Посетите это место или найдите место, ближайшее к вашему проекту.

Ваш магазин: Майами, Флорида. Посмотреть все локации.

Ближайший офис — Орландо, Флорида. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис — Тампа, Флорида. Посетите это место или найдите место, ближайшее к вашему проекту.

Ваш магазин: Тампа, Флорида. Посмотреть все локации.

Ближайший офис — Атланта, Джорджия. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Чикаго, штат Иллинойс. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший к вам офис — Индианаполис, Индиана. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Луисвилле, штат Кентукки. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Батон-Руж, штат Луизиана. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис — Бостон, Массачусетс. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Детройте, штат Мичиган. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший к вам офис — Миннеаполис, Миннесота. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Омахе, штат Небраска. Посетите это место или найдите место, ближайшее к вашему проекту.

Ваш магазин: Омаха, Небраска. Посмотреть все локации.

Ближайший офис находится в Ньюарке, штат Нью-Джерси. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Шарлотте, Северная Каролина. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший к вам город — Роки-Маунт, Северная Каролина. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший к вам город Талса, штат Оклахома. Посетите это место или найдите место, ближайшее к вашему проекту.

Ваш магазин: Талса, ОК. Посмотреть все локации.

Ближайший к вам офис — Кливленд, штат Огайо. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис — Колумбус, штат Огайо. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший к вам офис — Аллентаун, Пенсильвания. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис — Питтсбург, Пенсильвания. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис — Филадельфия, Пенсильвания. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Чарльстоне, Южная Каролина. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Нэшвилле, штат Теннесси. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший к вам офис — Остин, штат Техас. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис находится в Далласе, штат Техас. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший к вам офис — Хьюстон, штат Техас. Посетите это место или найдите место, ближайшее к вашему проекту.

Ближайший офис — Манассас, штат Вирджиния. Посетите это место или найдите место, ближайшее к вашему проекту.

D-MAC Industries предлагает три композитных настила пола с различными пролетами и грузоподъемностью для удовлетворения ваших потребностей настила пола. Наши композитные настилы для пола предлагаются во всех распространенных стандартных размерах и доставляются в тот же день, гарантируя, что ваш проект будет выполнен в соответствии с графиком!

В D-MAC Industries мы понимаем, как важно в спешке получить составную колоду в последнюю минуту. Независимо от того, заказали ли вы слишком мало композитного напольного покрытия или ваше композитное напольное покрытие было неожиданно повреждено, мы осознаем важность выполнения вашего проекта в соответствии с графиком. Мы помогли подрядчикам, строителям, архитекторам и инженерам получить композитный стальной настил, в котором они нуждались, когда они нуждались в нем больше всего. Узнайте больше о наших композитных стальных напольных покрытиях, а затем свяжитесь с нами, чтобы получить быстрое и простое предложение!

1 1/2″ Композитный настил

Настил пола

Наш настил пола 1 ½ из композитного материала является самым узким из наших продуктов настила из композитной стали. Каждое из наших стальных напольных покрытий используется в качестве платформы до и во время укладки бетона, что устраняет необходимость в дорогих деревянных формах. Бетон заливается поверх металлического настила пола толщиной 1 1/2 дюйма и создает прочную связь между бетоном и настилом. Мы рекомендуем заливать 2 дюйма бетона по ребрам настила, чтобы общая толщина плиты составляла 3,5 дюйма. Узнайте больше о наших композитных напольных покрытиях толщиной 1 ½ дюйма.

2″ Композитный пол

Настил пола

D-MAC Industries предлагает высококачественный 2-дюймовый композитный настил пола для частных и общественных нежилых помещений. Наш 2-дюймовый композитный стальной настил доступен в различных размерах, имеет прочное оцинкованное покрытие и доступен с шириной покрытия 24 или 26 дюймов. Вы обнаружите, что наш настил из гофрированного пола действует как долговечная и прочная основа для бетона и невероятно эффективен для самых разных проектов. Посмотрите, подходит ли 2-дюймовый композитный настил для вашего применения.

3″ Композит

Настил пола

Идеально подходит для многоуровневых зданий, таких как высотные здания и гаражи, 3-дюймовый металлический настил пола обеспечивает превосходную прочность и долговечность для различных применений. Рекомендуется заливать композитный стальной настил бетона толщиной не менее 2 дюймов при общей толщине плиты 5 дюймов. Каждое 3-дюймовое настил из гофрированного металла соответствует стандартам проектирования, проектирования, производства и использования стальных настилов в соответствии с рекомендациями Института стальных настилов. Узнайте больше о нашем 3-дюймовом композитном напольном покрытии.

Варианты настила из композитного материала

Если вам нужно настил из композитного пола 1 ½ дюйма, настил из композитного материала 2 дюйма или настил из композитного материала 3 дюйма, компания D-MAC предоставит вам наши настилы из оцинкованного металла. Композитный стальной настил D-MAC со стандартным оцинкованным покрытием предназначен для постоянного использования.

Чтобы понять, какой композитный стальной настил вам понадобится для работы, важно знать следующую информацию:

• Глубина плиты
•  Расстояние между опорами в свету.

Эта информация имеет жизненно важное значение для определения того, какой тип напольного покрытия из композитного материала вам понадобится.

Металлический настил D-MAC производится членами Института стальных настилов и соответствует всем необходимым сертификатам на стальные настилы.

Из чего сделан композитный стальной настил?

Композитный стальной настил D-MAC имеет выпуклости в вертикальных ребрах, что позволяет ему образовывать прочное соединение с бетонной плитой и создавать композитную систему пола. После заливки бетоном металлического настила и затвердевания бетона готовая система настила из композитной стали обеспечит превосходную прочность и долговечность на долгие годы.

Часто люди думают, что композит в композитной стальной палубе означает, что это комбинация стали и других материалов, таких как композитные пиломатериалы. Но на самом деле «композит» относится к готовой металлической системе настила пола, которая теперь представляет собой композит из бетона и стального настила, созданного путем заливки бетона поверх металлического настила, имеющего специальные тиснения, которые позволяют стальному настилу действовать как арматура.

Как хранить настил из композитной стали?

Если ваш композитный стальной настил необходимо хранить на месте до установки, важно защитить его от коррозии, деформации и любых других видов повреждений. Когда ваш металлический настил для пола не устанавливается активно, его следует хранить над землей, приподняв один конец для обеспечения дренажа. Чтобы обеспечить дополнительную защиту от коррозии, мы рекомендуем, чтобы связки настила из композитной стали были защищены от конденсата с помощью вентилируемого водонепроницаемого покрытия. Особенно важно правильно хранить металлическое напольное покрытие, если вы находитесь в климате со снегом, льдом и солью, поскольку эти условия могут быстро вызвать коррозию. Если у вас есть какие-либо вопросы по хранению настила из композитной стали, специалисты D-MAC Industries всегда рады помочь.

Почему следует выбирать D-MAC Industries для изготовления настила из композитного материала в тот же день

Имея более 30 удобных офисов в Соединенных Штатах, компания D-MAC Industries является ведущим поставщиком высококачественного композитного настила в стране. Мы гордимся тем, что предоставляем нужный вам продукт, когда вы запланировали его доставку в тот же день. В дополнение к нашей доставке металлического настила в тот же день, вы также будете находиться под присмотром нашей команды экспертов, которые обеспечивают непревзойденный опыт обслуживания клиентов.

Независимо от того, какой продукт вам нужен или когда он вам нужен, вы можете рассчитывать на то, что D-MAC Industries всегда будет иметь его на складе для легкой доставки и удобного получения. Компания D-MAC Industries, основанная в 1988 году, является семейным предприятием, которое занимается предоставлением наилучшего обслуживания клиентов. За прошедшие годы мы создали впечатляющую репутацию благодаря нашей приверженности качеству и обслуживанию и получили положительные отзывы и отзывы о наших напольных покрытиях из гофрированного металла от профессионалов строительной отрасли, что является свидетельством нашего индивидуального обслуживания и квалифицированного персонала. Будьте уверены, мы сделаем все возможное, чтобы удовлетворить ваши потребности в настиле из композитной стали.

В D-MAC Industries мы гордимся тем, что являемся № 1, и с нетерпением ждем возможности удовлетворить ваши потребности в стальных настилах!

Инструмент для идентификации настила из композитной стали

Не знаете, какой тип настила из композитной стали вам нужен? Позвольте нам помочь вам! С помощью нашего магнита D-MAC Fabricator вы можете легко идентифицировать свою композитную стальную палубу с помощью изображений и общепринятых обозначений производителя. Заполните свою информацию, и мы вышлем вам наш магнит D-MAC Fabricator бесплатно! Если вам нужна помощь в выборе композитного стального настила для вашего проекта, просто позвоните нам, и мы с радостью укажем вам правильное направление.

Бегун ноги туфа промышленный рифленый 4кс105 футов

Дом /
Промышленные резиновые полы /
Tuff Foot Runner Гофрированный 4×105 футов

/images/apache/tuff-foot-runner/tuff-foot-runner-switch. jpg

/images/apache/tuff-foot-runner/corrugated.jpg

Будь первым, кто напишет обзор

|

• Защищает полы, снижая затраты на обслуживание
• Гибкий 100% виниловый компаунд, устойчивый к жирам, маслам и химическим веществам
• Предлагается с рифленой или широкой ребристой поверхностью для дополнительной безопасности
• Подробнее

495,23 $/мат
(Вы экономите 20%)

Номер: 619,04 долл. США/мат — 1,47 долл. США/кв. фут

Be
первый, кто написал отзыв

Корабли
Вне: оценка 4-6 рабочих дней

3×105 футов

$1,18/кв. фут

2×105 футов

$1,18/кв.фут

4×105 футов

$1,18/кв.фут

6×115 футов

$1,18/кв.фут

Индивидуальные длины резки в соответствии со стандартом SF

1,42 доллара США за квадратный фут

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

1. Защищает полы, снижая затраты на техническое обслуживание
2. Гибкий 100% виниловый компаунд, устойчивый к жирам, маслам и химическим веществам
3. Предлагается с рифленой или широкой ребристой поверхностью для дополнительной безопасности
4. Сделано в США
5. Водоотталкивающее средство
6. Защита от усталости
7. Износостойкий
8. Пользовательские конфигурации

Типы использования

Промышленность, механические мастерские, склады, автомобильные мастерские, производство

ПРИМЕЧАНИЕ. Этот товар является индивидуальным заказом и не подлежит возврату.

Рифленые ножки Tuff Foot Runner 4×105, устойчивые к жирам, маслам и большинству химикатов, защищают полы и снижают затраты на техническое обслуживание. Этот универсальный бегунок рекомендуется для промышленных проходов и пешеходных дорожек, чтобы обеспечить сцепление и изоляцию рабочих от холодных бетонных полов. Возможна индивидуальная длина резки. Свяжитесь со службой поддержки для получения дополнительной информации.

Устойчивые к жирам, маслам и большинству химикатов, гофрированные ножки Tuff Foot Runner 4×105 защищают полы и снижают затраты на техническое обслуживание. Этот универсальный бегунок рекомендуется для промышленных проходов и пешеходных дорожек, чтобы обеспечить сцепление и изоляцию рабочих от холодных бетонных полов. Промышленная рабочая зона — это тяжелая среда для любого продукта, но этот промышленный бегун 4×105 сможет прослужить при длительном использовании. Он также износостойкий, а это означает, что беговые дорожки будут продолжать хорошо выглядеть даже после длительного использования. Возможна индивидуальная длина резки. Свяжитесь со службой поддержки для получения дополнительной информации.

ОТВЕТЫ

ХАРАКТЕРИСТИКИ

Артикул №	А410-22-530-4х105С
В наличии	Да
Тип продукта	Мат
Тип материала	Винил
Кромка изделия	Прямой
Толщина	1/8 дюйма
Ширина	4,00 фута
Длина	105,00 футов
SF за пункт	420. 00
Вес	277,00 фунтов
Упаковка	Картонные коробки
Количество штук в упаковке Тип	1
Неабсорбирующий	Да
Специальные клеи	Нет
Универсальная блокировка	№
Потеря блокировки	0,00 футов
Блокирующие соединения	№
Сделано в	США
Отделка поверхности	Гофрированный
Дизайн поверхности	Сплошной цвет
Способ установки	Раскладушка
УФ-обработка	№
Реверсивный	Нет
Бордюрные полоски в комплекте	Нет

СОПУТСТВУЮЩИЕ ПРОДУКТЫ

Tuff Foot Runner Wide Ribbed 4×105 футов 495,23$/MatArmorStep Pebble Surface per SF Custom Cut Lengths 2,50$/кв. фут Diamond Foot Solid 4×75 футов 1439$.22/MatPebble Trax Anti-Fatigue Mat 1/2 дюйма x 4×75 футов 3 620,39 долларов США/MatCushion Trax Anti Fatigue Mat 9/16 дюймов x 4×75 футов 2 242,40 долларов США/MatDiamond Foot Colored Borders per SF Custom Cut Lengths(1) 5,46 долларов США/кв.футSafety Мягкая опора с покрытием Durashield в соответствии с заказной длиной SF 2,80 долл. США за кв. фут

СВЯЗАННЫЕ БЛОГИ

Какие типы противоусталостных ковриков используются в промышленности?

Общайтесь с нами с помощью LiveChat

2-дюймовый композитный стальной настил | Поставщик напольного настила

2-дюймовый композитный стальной настил

2-дюймовый композитный металлический настил охватывает большие расстояния, чем более мелкий настил, поскольку его 2-дюймовое ребро обеспечивает пространство для армирующих материалов, таких как арматура или проволочная сетка. Рекомендуется залить не менее 2 дюймов бетона по ребрам настила для общей толщины плиты 4 дюйма

(410) 796-7968

Количество

Длина
24-0″20′-0″Пользовательский

Датчик
22га. 20га.18га.16га.

Отделка
Г-60Г-90ПТД

Пользовательская длина:

Мы обслуживаем Дюссельдорф, Северный Рейн-Вестфалия!

или напишите нам!

Описание

2-дюймовые композитные панели настила пола в основном используются для заливки бетонных плит. Композитные настилы пола имеют тиснения, которые захватывают бетонную плиту, и они обычно армируются арматурой или проволочной сеткой, которая создает прочную связь с бетонным полом. Композитный стальной настил представляет собой постоянную бетонную форму и обеспечивает положительное армирование, а также устраняет время и затраты на формование дерева.

О палубе O’Donnell Metal:

Зачем ждать? Заказы на изменение места работы, проблемы, поврежденная колода или новые задания. Если вам нужен 2,0-дюймовый композитный стальной настил или любые другие продукты для бетонного или стального настила крыши, вы можете рассчитывать на металлический настил O’Donnell. Мы стремимся предоставить самый быстрый и простой сервис для металлического настила. Мы предлагаем быстрое то же самое и следующее дневная доставка нашей 2,0-дюймовой композитной палубы на восточное побережье — с гордостью поставляем проекты в Мэриленде, Вашингтоне, Вирджинии, Западной Вирджинии, Огайо, Теннесси, Северной Каролине, Южной Каролине, Делавэре, Нью-Йорке, Нью-Джерси, Пенсильвании и по всему миру. страна.

Fast Metal Deck Shop Чертежи:

Наша способность быстро предоставлять разрешения на стальные настилы сделала нас одной из лучших компаний по поставке и детализации металлических настилов в Соединенных Штатах. Наш процесс начинается с быстрого и прямого общения с нашими клиентами и заинтересованными сторонами для обеспечения максимальной производительности и своевременности. Процесс рисования металлического настила описан ниже.

Утверждающие чертежи

Наша команда собирает, анализирует и интерпретирует информацию из тендерных документов по контракту.

Обзор МУН

Наша схема стального настила передается группе проектировщиков на предмет отсутствующей информации или несоответствий для решения потенциальных проблем.

Изготовление спецификации

После утверждения инженером наши деталировщики представляют свои спецификации материалов для изготовления.

Планы использования в полевых условиях

Мы выпустим легко читаемые планы монтажа металлоконструкций для использования в полевых условиях, чтобы сэкономить время монтажа.

Узнайте больше о чертежах Metal Deck Shop.

Доступные калибры:

Доступные ребра:

Оцинкованная сталь G-60 с цинковым покрытием является стандартом в производстве настилов.

Оцинкованная сталь G-90 обычно используется для наружных работ или для конкретных проектов.

PTD или окрашенная грунтовка представляет собой непостоянное временное покрытие, имеющее серый цвет сверху и снизу.

Варианты деки:

Вентилируемая дека:

Вместе со своим инженером или архитектором подтвердите требования к вентиляции на основе конкретных материалов, установленных на настиле. Мы можем поставить перфорированные встроенные вешалки на палубе, чтобы обеспечить вентиляцию, обеспечивающую открытую площадь от 0,25% до 0,50%.

2-дюймовый композитный ячеистый настил:

2-дюймовый композитный ячеистый настил используется на открытых участках потолка, где требуется плоское дно и композитная плита. Наша 2-дюймовая металлическая дека может сочетаться с акустической перфорацией в плоской пластине или без нее для снижения уровня шума по мере необходимости.

Сертификаты

Члены SDI:

Мы поставляем только продукты, сертифицированные членами SDI, которые соответствуют строгим стандартам проектирования, проектирования, производства и использования стальных настилов.

Сделано в Америке:

Наша продукция изготовлена ​​из стали, произведенной в США. Когда требуются заводские сертификаты, мы можем предоставить вам физические и химические свойства материала. Для получения более подробной информации свяжитесь с нами.
