Швеллер | Финдом


Швеллеры стальные горячекатанные. ГОСТ 8240-89


Швеллеры применяются в мощных стержневых конструкциях (мостах, большепролетных фермах и т. п.), а также в колоннах, связях и кровельных прогонах.


По форме и размерам швеллеры изготовляют следующих серий:

  • У — швеллеры с уклоном внутренних граней полок;

  • П — швеллеры с параллельными гранями полок;

  • Э — швеллеры экономичные с параллельными гранями полок;

  • Л — швеллеры легкой серии с параллельными гранями полок;

  • С — швеллеры специальные.


Условные обозначения величин, характеризующих свойства швеллера:

  • h — высота;

  • b — ширина полки;

  • s — толщина стенки;

  • t — толщина полки;

  • R — радиус внутреннего закругления;

  • r — радиус закругления полки;

  • X0 — расстояние от оси Y — Y до наружной грани стенки;

  • F — площадь поперечного сечения;

  • l — момент инерции;

  • W — момент сопротивления;

  • i — радиус инерции;

  • Sx — статический момент полусечения.


Швеллеры с уклоном внутренних граней полок и швеллеры с параллельными гранями полок изготовляют по ГОСТ 8240-89.

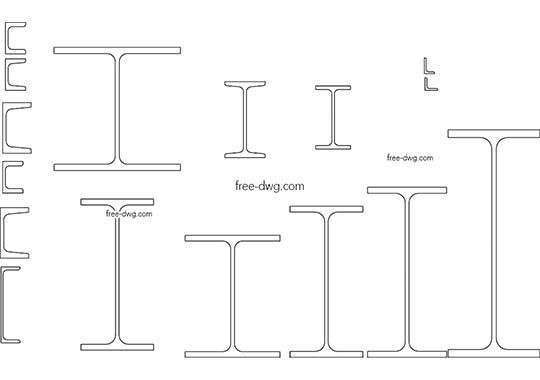

Поперечное сечение швеллеров должно соответствовать указанному на рисунке.


Швеллеры с уклоном внутренних граней полок






















Номер швеллера
h, мм
b, мм
s, мм
t, мм
R, мм
r, мм
Площадь поперечного сечения, см²
Масса 1 м, кг

не более

5
50
32
4,4
7,0
6,0
2,5
6,16
4,84

6,5
65
36
4,4
7,2
6,0
2,5
7,51
6,90

8
80
40
4,5
7,4
6,5
2,5
8,98
7,05

10
100
45
4,5
7,6
7,0
3,0
10,90
8,59

12
120
52
4,8
7,8
7,5
3,0
13,30
10,40

14
140
58
4,9
8,1
8,0
3,0
15,60
12,30

16
160
64
5,0
8,4
8,5
3,5
18,10
14,20

16а
160
68
5,0
9,0
8,5
3,5
19,50
15,30

18
180
70
5,1
8,7
9,0
3,5
20,70
16,30

18а
180
74
5,1
9,3
9,0
3,5
22,20
17,40

20
200
76
5,2
9,0
9,5
4,0
23,40
18,40

22
220
82
5,4
9,5
10,0
4,0
26,70
21,00

24
240
90
5,6
10,0
10,5
4,0
30,60
24,00

27
270
95
6,0
10,5
11,0
4,5
35,20
27,70

30
300
100
6,5
11,0
12,0
5,0
40,50
31,80

33
330
105
7,0
11,7
13,0
5,0
46,50
36,50

36
360
110
7,5
12,6
14,0
6,0
53,40
41,90

40
400
115
8,0
13,5
15,0
6,0
61,50
48,30


Швеллеры с параллельными гранями полок






















Номер швеллера
h, мм
b, мм
s, мм
t, мм
R, мм
r, мм
Площадь поперечного сечения, см²
Масса 1 м, кг

не более

5П
50
32
4,4
7,0
6,0
3,5
6,16
4,84

6,5П
65
36
4,4
7,2
6,0
3,5
7,51
6,90

8П
80
40
4,5
7,4
6,5
3,5
8,98
7,05

10П
100
45
4,5
7,6
7,0
4,0
10,90
8,59

12П
120
52
4,8
7,8
7,5
4,5
13,30
10,40

14П
140
58
4,9
8,1
8,0
4,5
15,60
12,30

16П
160
64
5,0
8,4
8,5
5,0
18,10
14,20

16аП
160
68
5,0
9,0
8,5
5,0
19,50
15,30

18П
180
70
5,1
8,7
9,0
5,0
20,70
16,30

18аП
180
74
5,1
9,3
9,0
5,0
22,20
17,40

20П
200
76
5,2
9,0
9,5
5,5
23,40
18,40

22П
220
82
5,4
9,5
10,0
6,0
26,70
21,00

24П
240
90
5,6
10,0
10,5
6,0
30,60
24,00

27П
270
95
6,0
10,5
11,0
6,5
35,20
27,70

30П
300
100
6,5
11,0
12,0
7,0
40,50
31,80

33П
330
105
7,0
11,7
13,0
7,5
46,50
36,50

36П
360
110
7,5
12,6
14,0
8,5
53,40
41,90

40П
400
115
8,0
13,5
15,0
9,0
61,50
48,30


Швеллеры изготовляют длиной от 4 до 12 м:

  • швеллеры мерной длины;

  • швеллеры кратной мерной длины;

  • швеллеры немерной длины;


По согласованию изготовителя с потребителем допускается изготовление швеллеров длиной свыше 12 м.


Предельные тклонения по массе швеллера не должны превышать ±4% для партии и ±6% для отдельного швеллера.


Швеллеры экономичные горячекатаные тонкостенные облегченные высокой жесткости с параллельными полками. ТУ У-14-2-1185-97












Номер швеллера
h, мм
b, мм
s, мм
t, мм
r, мм
Площадь поперечного сечения, см²
Масса 1 м, кг

8
80
40
4,2
7,4
2,5
8,79
6,90

10
100
46
4,2
7,6
3,0
10,84
8,51

12
120
52
4,10
7,9
3,0
12,88
10,14

14
140
58
4,15
8,2
3,0
15,10
11,85

16
160
64
4,2
8,5
3,5
17,36
13,63

18
180
70
4,4
9,1
3,5
20,10
15,77

20
200
76
4,5
9,5
4,0
22,84
17,93

22
220
82
4,7
9,9
4,0
25,93
20,36

24
240
90
5,0
10,5
4,0
30,17
23,69

Рисунок 218

Рис. 218. Стойка и опорный узел подъемника-опрокидывателя: 3 — стойка 16 — пластина; 18 — бобышка; 19,23 — швеллеры; 24 — пластина; 25 — косынка
