Рубка металла гильотиной: особенности технологии

Один из наиболее быстрых и бюджетных способов металлообработки — рубка металла гильотиной. Технология оптимальна для раскроя листового и полосового проката на прямолинейные детали и заготовки.

Гильотина (гильотинные ножницы) для металла — станок с нижним статичным и верхним подвижным ножом. Есть модели с прессом, который надежно фиксирует материал и повышает точность реза. Во всех гильотинах верхняя ножевая балка косая — это основное конструктивное преимущество. В момент рубки давление косого ножа постепенно перемещается по линии реза, поэтому мощности (усилия) механизма хватает на работу со стальными листами значительной толщины, вплоть до 20 мм. Другие достоинства гильотины — большая длина ножа и высокая скорость реза. Можно рубить прокат шириной 3 м и более, делать от 10 заготовок в минуту. В сравнении с газовой резкой трудозатраты минимальны (на промышленном станке), соответственно, снижаются сроки и стоимость работ.

Виды гильотин

  • Ручная — нож опускается и поднимается вручную, при помощи рычага. Станок не зависит от электричества, но имеет значительные ограничения по применению. Его сфера — кустарная рубка тонкого металла и узких листов.
  • Пневматическая — для управления ножом используется сила сжатого воздуха, то есть нужен электрический компрессор. По мощности и эффективности пневмостанки превосходят ручные аналоги, но не подходят для масштабной рубки и толстого металла.
  • Гидравлическая — под управлением гидроцилиндра ножевая балка получает большое усилие. Мощное оборудование одинаково легко справляется и с тонким, и с толстым металлом, широко применяется на крупном производстве.
  • Электромеханическая — нож работает от электродвигателя, быстро рубит толстые металлические листы. При комплектации ЧПУ точность максимальная, можно задавать шаблоны для изготовления партий однотипных деталей.
  • Также гильотины различаются рабочим инструментом. Стандартные ножи рубят по прямой, подходят для работы с металлическими листами и полосовым прокатом, арматурой и кабелями. Для обработки фасонного проката (уголка, швеллера, двутавровой балки) и пробивки пазов нужны рубящие пластины специальной формы.

Преимущества гильотинной металлообработки

    Дополнительные возможности гильотинных станков

    Основное назначение гильотины — первичная прямолинейная рубка листового металла толщиной до 20 мм, нарезка арматуры и кабелей. Но это не предел. Станок можно использовать для доработки заготовок. Основные вспомогательные операции:

    • срез окалины, грата, наплава после термического раскроя;
    • удаление сколов, заусенцев и других неровностей;
    • снятие фасок (скосов) по кромкам.

    Профессиональные услуги по рубке металла в NAYADA

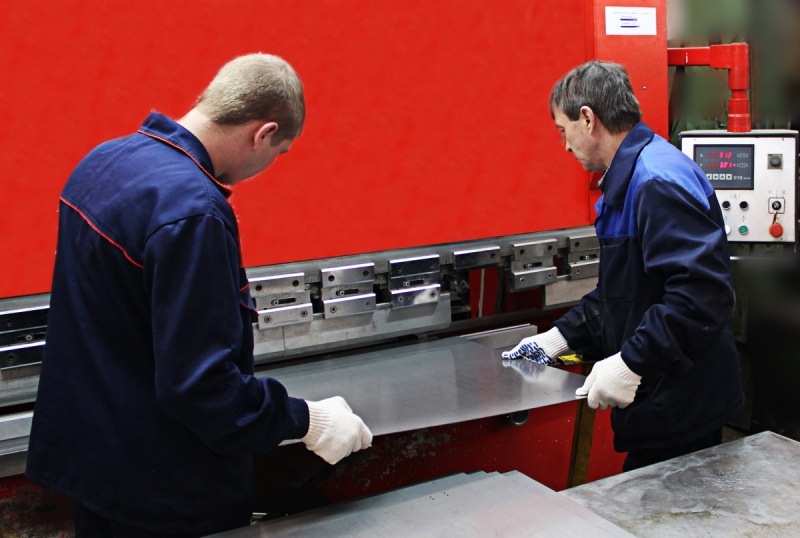

    Скорость и качество гильотинной рубки прямо зависит от оборудования. На ручном станке даже опытный мастер не справится с большим объемом работ. Для быстрой штамповки крупных и средних партий деталей, а также для металла толщиной от 4 мм нужна мощная автоматическая техника.

    Компания NAYADA располагает передовой технической базой для рубки листового металла. Мы используем электромеханические станки, рассчитанные на листы шириной до 3 м и толщиной до 20 мм. Острые ножи обеспечивают ровные линии реза, минимизируют отходы, исключают повреждение покрытий при работе с оцинкованным и окрашенным прокатом.

    Гарантируем высокое качество рубки. Готовые детали строго соответствуют проектной документации. За работой станков следит автоматика — погрешности не выходят за рамки допустимых пределов.

    Помимо рубки выполняем операции по доработке заготовок, от зачистки кромок до снятия фасок. Также принимаем заказы на раскрой металла методом плазменной и лазерной резки, на токарную обработку, сварку и гибку.

    Заказать услуги по рубке металла можно на нашем сайте. Если нужна консультация технолога, позвоните по контактному телефону, закажите обратный звонок или задайте вопрос через форму обратной связи.

    Рубка металла гильотиной: технологические особенности

    1. Главная
    2. Статьи

    3. Рубка металла гильотиной: технологические особенности и преимущества

    Современные станки для гильотинной рубки листового металла позволяют минимизировать отходы при изготовлении деталей и сократить производственный цикл. Это положительно отражается на себестоимости готовых изделий.

    Высокоточное оборудование, использующее новейшие технологии, гарантирует качество гильотинной резки металлопродукции не только по индивидуальному проекту, но и для масштабных заказов.

    Особенности рубки листового металла на гильотине

    Ранее гильотинная рубка металла выполнялась в ручном режиме путем ударного воздействия зубила на лист металла. Сейчас в Москве такая методика используется изредка, лишь в мелкотоварном производстве и при отсутствии серьезных требований к качеству. Масштабные проекты реализуются с помощью механизированного оборудования, благодаря чему не только возрастают объемы, но и снижается конечная цена. Все это приводит к популярности данной технологии и выгоде производства под заказ.

    Порядок нарезки листа металла на гильотине:

    1. Укладка металлической заготовки на станину.

    2. Фиксация листа посредством прижимного механизма.

    3. Определение размеров будущего изделия и обозначение мест разрезов.

    4. Активация гильотинных ножниц.

    Рубка металла на гильотине: преимущества

    Экономические преимущества резки металлических изделий на гильотине очевидны – это большие объемы при относительно малых временных затратах и существенно меньшая цена готовой продукции. Эта технология имеет и ряд практических достоинств:

    • Гильотина одинаково эффективно работает как с листовым металлом, так и с заготовками иных форматов. Это позволяет выполнять под заказ большую номенклатуру металлопродукции.

    • Рубка металла на гильотине конвейерным способом уменьшает количество операций, что положительно отражается на скорости работы, степени загруженности производства и энергопотреблении.

    • Процедура изготовления изделий не приводит к изменению физико-химических свойств металла.

    • Резка металла на гильотине существенно снижает объемы отходов производства. Готовая деталь не требует дополнительной обработки и готова к проведению других операций – сверления, сварки или покраски.

    • Введенные параметры будущего изделия не имеют допусков на технологические разрезы. При этом кромка получается ровная, без наплывов, а точность реза не превышает 0,1-0,2 мм, обладает строго вертикальным направлением с углом 90°.

    В дополнение гильотинная рубка металла позволяет не только вырезать изделия, но и формировать на поверхности металлической заготовки углубления, имеющие различный профиль.

    Виды гильотин

    Оборудование подбирается в зависимости от особенностей производства, его масштабов и требований к качеству готовой продукции.

    1. Гильотина с электромеханическим приводом.

      Это наиболее упрощенное и, соответственно, самое распространенное оборудование, позволяющее нарезать металл на гильотине в больших объемах. Высокий спрос на такие станки рождает и широкий ассортимент предложений базовой комплектации. Есть также и более усложненные модели, имеющие в оснащении автоматизированное управление гидравлическими механизмами прижима и современную систему поддержки заготовки, а также конвейер приема продуктов. Часто такое оборудование обладает ЧПУ.


      Особенность электромеханических гильотин – это резка металлических полос и листов толщиной до 8 мм при сохранении качества реза. Станки также не имеют ограничений по размеру заготовки, что позволяет обрабатывать на них профнастил, элементы водосточных, кровельных или вентиляционных систем.

    2. Гильотина с пневматическим приводом.

      С помощью пневматики или гидравлики существенно снижается шумность работы режущих станков. Еще одно особое преимущество такого оборудования заключается в снижении энергопотребления. При этом скорость операций и точность реза сохраняются.


      В качестве привода может использоваться и физическая сила – такие гильотины называют ручными. Они отличаются от прежнего зубила наличием рабочей станины, на которой закреплен нож гильотины. Допускается малая механизация, когда устройство управляется путем нажатия педали. Такое оборудование позволяет обрабатывать небольшие заготовки толщиной до 1 мм. Чаще всего ручные гильотины применяются для обработки неметаллических болванок.

    В заключение

    С помощью гильотинного оборудования невозможно изготовить детали, имеющие сложную геометрическую форму. Но косынки, полосы, закладные изделия или детали с нестандартными размерами можно изготовить просто и быстро.

    Это способ резки металла из листа или болванки иного формата отличается простотой, но все равно требует аккуратности и внимательности. Важно подбирать для гильотины и соответствующие лезвия, которые должны отвечать требованиям станка.
