Станок горизонтально фрезерный 6р82: 6Р82 Станок консольно-фрезерный горизонтальный с поворотным столом
Содержание
Горизонтально фрезерный станок 6Т82 (6Р82) — цена, отзывы, характеристики с фото, инструкция, видео
Российский Горизонтально фрезерный станок 6Т82 (6Р82) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.
Станки моделей 6Т82, 6Т82-27 и 6Т83, 6Т83-27 оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.
Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.
Особенности конструкции
- механизированное крепление инструмента в шпинделе;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение шпинделя при остановке электромагнитной муфтой.
- разнообразные автоматические циклы работы станка;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность
| Характеристика | Значение |
|---|---|
| Размеры рабочей поверхности стола, мм | 1250х320 |
| Наибольшее перемещение стола, мм | |
| — продольное | 800 (850*) |
| — поперечное | 320 |
| — вертикальное | 370 |
| Поворот стола в обе стороны, град | 45 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 30-450 (280-650*) |
| Пределы частот вращения шпинделя, мин -1 | 31,5-1600 (50-2500*) |
| Диапазон подач стола, мм/мин: | |
| — продольных | 12,5-1600 |
| — продольных (бесступенчато регулируемый) | 5-3150* |
| — поперечных | 12,5-1600 |
| — поперечных (бесступенчато регулируемый) | 5-3150* |
| — вертикальных | 4,1-530 |
| — вертикальных (бесступенчато регулируемый) | + |
| Ускоренное перемещение стола, мм/мин: | |
| — продольное | 4000 |
| — поперечное | 4000 |
| — вертикальное | 1330 |
| Мощность электродвигателей приводов, КВт | |
| — основного шпинделя | 7,5 |
| — подач стола | 3 |
| Конус шпинделя по ГОСТ 30064-93 | ISO 50 |
| Максимальная масса обрабатываемой детали с приспособлением, кг | 1000 |
| Максимальное тяговое усилие приводов стола, Н: | |
| — продольное и поперечное | 40000 |
| — вертикальное | 25000 |
| Габаритные размеры, мм: | |
| ДхШхВ | 2280x1965x1690 |
| Масса 6Т82 (6Р82) станка с электрооборудованием, кг | 3150 |
| Дополнительная по заказу: | |
| — цифровая индикация Ф1 | + |
| — направляющие из фторопласта | + |
Примечания
станки по требованию заказчика могут быть оснащены механизмом пропорционального (в 2 раза) замедления рабочей подачи
* по спец.
заказу
Оборудование для 6Т82 (6Р82) за отдельную плату:
- Стол поворотный круглый с редуктором механического привода 7204-0023-01
- Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
- Долбежная головка ПИ 695
- Накладная фрезерная головка ПИ 73005
- Тиски станочные 7200-0220-02
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос
Горизонтально-фрезерный станок 6Р82 — Поставки станков
Горизонтально-фрезерный станок 6Р82 является одним из самых распространенных в своей категории. Используется для обработки горизонтальных и вертикальных поверхностей, пазов, рамок, углов и других деталей. Работа ведется различными фрезами: дисковыми, цилиндрическими, фасонными, торцевыми в условиях мелкосерийного, серийного и крупносерийного производства.
Конструктивные особенности
- применение дополнительных устройств расширяют технологические возможности оборудования
- одновременная подача по двум или трем осям
- автоматический цикл работы позволяет интегрировать станок в производственные линии
- система замедления подач
- повышенный класс точности
- высокая жесткость и мощность обеспечивают большие пределы вращения шпинделя и рабочих перемещений
- удобство управления и простота в эксплуатации
- долговечность, надежность, безопасность
Технические характеристики
| Размер стола, мм | 320х1250 |
| Перемещение стола продольное (X), мм | 800 |
| Перемещение стола поперечное (Y), мм | 250 |
| Перемещение стола вертикальное (Z), мм | 420 |
| Нагрузка на стол, кг | 250 |
| Расстояние от торца шпинделя до направляющих хобота, мм | 155 |
| Расстояние от шпинделя до поверхности стола, мм | 30-450 |
| Поворотный угол стола, град | ± 45 |
| Диапазон продольных подач, мм/мин | 25-1250 |
| Диапазон поперечных подач, мм/мин | 25-1250 |
| Диапазон вертикальных подач, мм/мин | 8,3-416,6 |
| Ускоренное перемещение продольное, мм/мин | 3000 |
| Ускоренное перемещение поперечное, мм/мин | 3000 |
| Ускоренное перемещение вертикальное, мм/мин | 1000 |
| Крутящий момент на шпинделе, Нм | 1070 |
| Число оборотов шпинделя, об/мин | 31,5-1600 |
| Внутренний конус на шпинделе | КМ 50 |
| Число скоростей шпинделя | 18 |
| Мощность главного привода, кВт | 7,5 |
| Габаритные размеры, мм | |
| длина | 2305 |
| ширина | 1950 |
| высота | 1670 |
| Масса, кг | 2900 |
Комплектация
| Основная | Дополнительная |
|
|

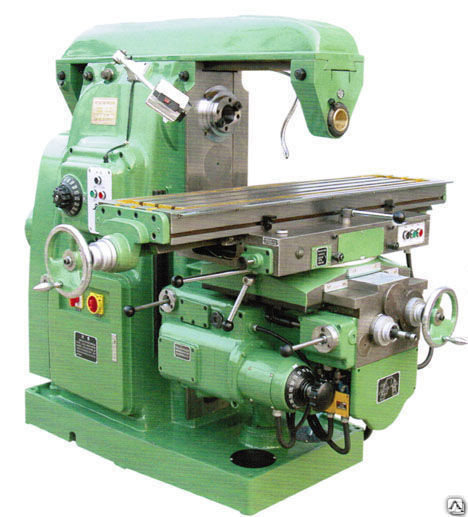

Описание станка
Станина отливается из чугуна и является основанием, на которое монтируются остальные узлы и рабочие механизмы станка.
Она устанавливается на опорной плите. Достаточная жесткость конструкции станины обеспечивает надежную эксплуатацию и устойчивость к вибрации. Для придания стабильности и бесперебойной работы, она крепится к фундаменту специальными болтами.
Стол имеет прямоугольную форму и перемещается по трем координатам: продольно, поперечно и вертикально. Он расположен на салазках и во время работы движется по их направляющим. Наличие Т-образных пазов позволяет надежно закреплять обрабатываемую заготовку на поверхности стола, кроме этого на нем можно устанавливать дополнительные механизмы: универсальную делительную головку, станочные тиски, поворотный стол и др.
Управление приводами главного движения и рабочих подач осуществляется асинхронными электродвигателями, которые могут работать в зависимости от исполнения в диапазоне 220 В — 440 В. Помимо этих механизмов на станке предусмотрены электрические схемы управления и другими узлами, в том числе системой смазки и охлаждения.
Условия поставки и цена
Узнать дополнительную информацию и цену на горизонтально-фрезерный станок 6Р82 Вы можете, позвонив по телефону +7(4852) 66-40-25, через форму запроса или по электронной почте: Этот адрес электронной почты защищён от спам-ботов.
У вас должен быть включен JavaScript для просмотра.. Сотрудники нашей компании в короткие сроки предоставят полное коммерческое предложение. Производим доставку горизонтально-фрезерного станка 6Р82 до указанного места.
