Назначение рым-гаек DIN 582. Особенности конструкции и эксплуатации

В настоящее время под понятием такелаж подразумеваются все приспособления, используемые в случаях, когда требуется закрепить либо переместить некий груз. Всего их существует 11 разновидностей, начиная с карабинов, включая известные еще со школьной скамьи блоки, и заканчивая вертлюгами. Но рым-гайка среди этого многообразия занимает особое место. Достаточно сказать, что эта деталь с резьбой M8, весящая всего 50 грамм, выдерживает нагрузку 140 кг (читай, способна поднять объект такой массой). Поэтому не удивительно, что подобный крепежный элемент нашел широкое применение во многих промышленных отраслях, в частности в строительстве.

Конструкция и материал изготовления

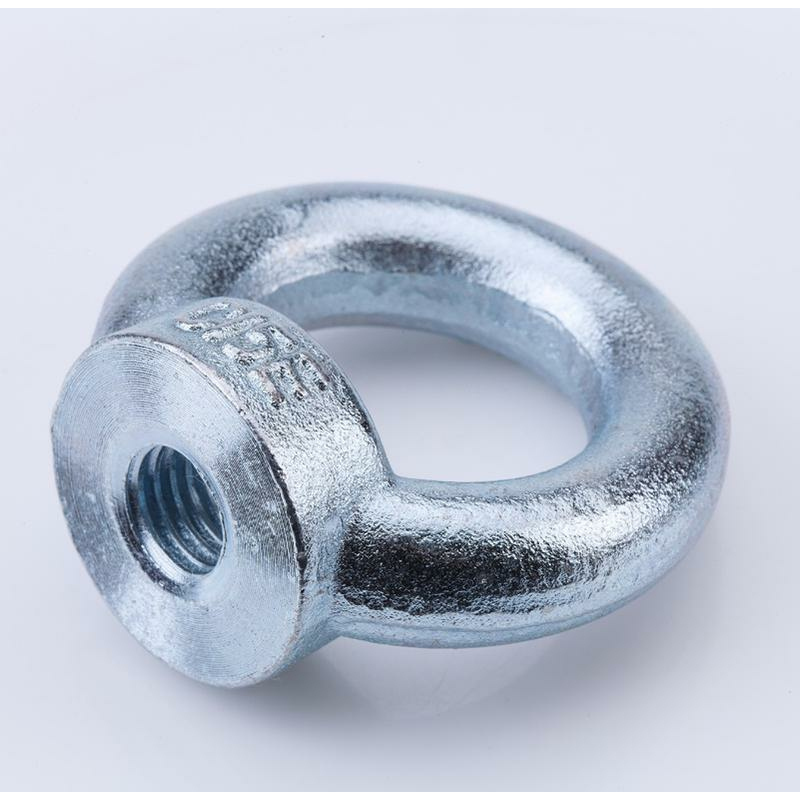

Рым-гайка выглядит в виде кольца с основанием, в котором выполнено резьбовое отверстие.

Закрепление данной детали в теле предполагаемого к транспортировке объекта осуществляется посредством шпилек, а также болтов. Благодаря тому, что ось резьбы рым-гайки расположена параллельно оси плоскости кольца, затягивать ее можно без специального ключа, просто вставив в проушину рычаг.

Чтобы такой крепежный элемент выдерживал огромные нагрузки, используемое для его производства сырье должно характеризоваться прекрасными прочностными характеристиками и высочайшим качеством. Поэтому наиболее часто рым-гайки изготавливаются из следующих материалов:

• нержавеющая сталь A2 или аналог жаропрочная коррозионностойкая сталь 12X18H9T – ее показатель твердости составляет 170 МПа;




• кислотостойкая аустенитная сталь A4 либо аналог нержавеющая высоколегированная конструкционная сталь10X17h23M2T – ее твердость достигает отметки 200 МПа;




• легированная конструкционная сталь марки Ст. 30Г. Присутствие в маркировке буквы «Г» говорит о повышенном содержании элемента Mn (марганец) – до 1%. Данный фактор способствует тому, что поверхностная твердость крепежной детали возрастает;




• углеродистая качественная конструкционная нелегированная сталь марки Ст.20. Для придания произведенным из нее рым-гайкам антикоррозионных свойств, их покрывают защитным слоем методом гальванической оцинковки.

Классификация

Для классификации рым-гаек используются следующие критерии:

• форма кольца. Оно бывает не только круглым, но также может иметь вид закругленного прямоугольника или овала;




• размеры втулки. По данному критерию существует две разновидности рым-гаек: удлиненная – она же высокая, либо низкая:




• по уровню выдерживаемой нагрузки: силовая или несиловая;




• тип резьбы:




• мелкая метрическая. Параметры резьбы отображаются в миллиметрах;




• дюймовая. Размер резьбы указывается в дюймах.

Определить визуально тип резьбы невозможно. Обусловлено это идентичностью угла профиля – 60°. Однако данный фактор нельзя трактовать, как возможность взаимозаменяемости рым-гаек с разным типом резьбы: в результате свинчивания обязательно сформируются недопустимые зазоры и возникнет эффект, когда соседние витки начнут наползать один на другой.

Исполнение и технические характеристики

Производители метиза данного вида, работающие на территории нашей страны, чтобы не возникали сложности, должны руководствоваться нормами DІN 582. Причина – отсутствие отечественных ГОСТов, регламентирующих выпуск рым-гаек Немецким стандартом установлен один вариант исполнения этих крепежных деталей.

Размеры указанных на чертеже параметров представлены в таблице. Единица измерения – миллиметры.

Нормативный документ DIN 582 устанавливает также два вида рабочих нагрузок, которые должна выдерживать рым-гайка. Для полноты понимания данного аспекта ниже приведены изображения с пояснениями.

Внешнее воздействие, вектор которого направлен под углом 45° к оси этой детали в две стороны (обозначение N45).

Внешнее воздействие, вектор которого направлен параллельно оси гайки (обозначение N).

Соответствующие данные размещены в таблице. Единица измерения – кН.

Напоминаем, что 1 кН приблизительно равен 100 кг

Заключение

Узнать, как выглядит рым-гайка «вживую» можно, просмотрев ниже размещенный видеоролик. Для его запуска нужно навести курсор на картинку, и нажать на клавишу «Ctrl». После того, как стрелка превратится в изображение руки, необходимо кликнуть левой кнопкой компьютерной мыши.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

© Компания Машкрепёж — основной поставщик крепежа в России, 1998-2019

Рым-гайка (с проушиной) DIN 582: технические характеристики

Близкий аналог (ISO, DIN, EN ISO):

DIN 582:

Все параметры в таблице указаны в мм.

Максимальная рабочая нагрузка на рым-гайку DIN 582:

Рым-гайки DIN 582 — Размеры м10, м12, м16, м8

Заказать

Тип изделия: Гайки
Материал: Сталь St / Сталь A2 / Сталь A4
Покрытие: Без покрытия / Zn Цинк

Полная метрическая резьба рым гайки DIN 582 от М6 до М64.

Рым-гайки используются при монтаже для подъема тяжёлых деталей.

• Рабочая нагрузка на рым-болты вдоль оси: от 80 кг до 16 т.
• Коэффициент запаса прочности: 5:1
• Материалы рым-болтов: сталь С 15 Е и нержавеющая сталь А2 — А5

Таблица характеристик и размеров рым-гаек DIN 582

D	D2	D3	D4	M	H	K	N	N45	P
M6	17	28	16	8.5	31	6	70	50	0.04
M8	20	36	20	8.5	36	8	140	100	0. 05
M10	25	45	25	10	45	10	230	170	0.09
M12	30	54	30	11	53	12	340	240	0.16
M14	35	63	35	13	62	14	490	350	0.23
M16	35	63	35	13	62	14	700	500	0. 24
M20	40	72	40	16	71	16	1200	860	0.35
M24	50	90	50	20	90	20	1800	1290	0.70
M30	65	108	60	25	109	24	3200	2300	1.32
M36	75	126	70	30	128	28	4600	3300	2. 08
M42	85	144	80	35	147	32	6300	4500	3.11
M48	100	166	90	40	168	38	8600	6100	5.02
M56	110	184	100	45	187	42	11500	8200	6.69
M64	120	206	110	50	208	48	16000	11000	9. 30

Обозначения:
d — номинальный диаметр резьбы
d2 — наружный диаметр гайки, мм
d3 — наружный диаметр кольца, мм
d4 — внутренний диаметр кольца, мм
m — высота резьбовой части, мм
h — высота рым-гайки, мм
k — толщина кольца, мм
n — рабочая нагрузка (сила приложена вдоль оси рым-гайки), кг
n45 — рабочая нагрузка (сила приложена к оси рым-гайки под углом 45º в плоскости кольца), кг
p — вес, кг/шт.

Таблица размеров рым гайки DIN 582 оц (РГ)

Размеры рым гайки
		Вес коробки (кг.)	Количество (шт.)
Рым гайка 6 оц.		5	100
Рым гайка 6 оц.		5	93
Рым гайка 6 оц.		5,2	100
Рым гайка 8 оц.		5	100
Рым гайка 8 оц.		5	97
Рым гайка 10 оц.		5	51
Рым гайка 10 оц.		5	56
Рым гайка 10 оц.		4,6	50
Рым гайка 12 оц.		5	31
Рым гайка 14 оц.		5	23
Рым гайка 14 оц.		5	30
Рым гайка 16 оц.		5	20
Рым гайка 16 оц.		5	23
Рым гайка 20 оц.		5	14
Рым гайка 20 оц.		5	15
Рым гайка 24 оц.		5	7
Рым гайка 24 оц.		3,6	5
Рым гайка 30 оц.		5	3
Рым гайка 30 оц.		8,1	6
Рым гайка 36 оц.		10	5
Рым гайка 36 оц.		4,4	2
Рым гайка 36 оц.		6,75	3
Рым гайка 42 оц.		10	3
Рым гайка 42 оц.		6	2
Рым гайка 48оц.		10	2
Рым гайка 48 оц.		10,22	2

Рым-гайки DIN 582, карточка

Преимущества

Описание

Рым-гайки предназначены для закрепления и перемещения грузов с помощью тросов и цепей. Находят широкое применение при строительстве зданий и сооружений, в промышленном производстве и т.д., где требуется фиксация и перемещение грузов.

Применение

Для крепления тросов, цепей, канатов и строп к различным конструкциям при их транспортировке, сборке и разборке. Используются совместно с различными грузоподъемными и т.п. механизмами и устройствами и служат для фиксации, крепления, подъема и перемещения грузов или конструкций. Подъем допускается осуществлять только вдоль оси гайки, боковые нагрузки не допускаются. Крюк подъемного устройства должен полностью входить в петлю рым-гайки, подъем концом крюка не допускается. Перед использованием необходимо убедиться, что рым-гайка полностью закручена в основание перемещаемой конструкции.

Техническая информация

Артикул
Метрическая резьба	М8	М10	М12
Вертикальная рабочая нагрузка, кН	1. 4	2.3	3.4
Рабочая нагрузка под углом 45 градусов, кН	0.95	1.7	2.4
d2, мм	36	45	54
d3, мм	20	25	30
n, мм	36	45	53
d4, мм	20	35	30
K, мм	8	10	12
m, мм	10	12	14
Упаковка, шт.	1	1	1

Сопутствующие товары

Ящики

особенности конструкции, преимущества и сфера применения

Эта деталь своим внешним видом напоминает кольцо с нарезанной резьбой. Рым-гайка DIN 582 определяется диаметром резьбового отверстия. Область применения таких деталей весьма обширна. Эти изделия можно увидеть в машиностроении, погрузочных работах, при строительстве многотоннажных судов. Нашла применение такая оснастка и в строительной отрасли. Для защиты от появления коррозии поверхность детали покрывают цинком.

• Конструктивные особенности изделия
• Материал для изготовления
• Технологические параметры, регламентируемые DIN
• Маркировка изделия DIN 582
• Область применения гаек
• Основные преимущества метизной оснастки

Конструктивные особенности изделия

Для создания мощной затяжки винтового крепления необходимо, чтобы рычаг воздействия был более мощным. Для этого к обыкновенной гайке приварили стальное кольцо. В результате появился новый вид крепёжного изделия. Эта идея впервые была воплощена в жизнь за рубежом. Изделия стали широко применяться в России для различных отраслей промышленности.

Все технические характеристики рым-гайки регламентируются европейским стандартом DIN 582. Действующий ГОСТ 22355–77 определяет только размер шайбы, которая дополняет метиз. Отличительной чертой этого крепежа является кольцо, расположенное под 90 градусов относительно основной плоскости.

Необычная конструкция позволяет закрутить гайку намного сильнее, чем гаечным ключом. Именно для этого существует кольцо, в которое вставляется металлический прут, выступающий в роли большого затягивающего рычага. Изделие М12 способно свободно выдержать груз весом 340 кг. Если расположение груза будет под углом 45 градусов, максимальный вес уменьшается на 100 кг.

Материал для изготовления

Чтобы оснастка смогла выдерживать большие нагрузки, её изготавливают из специальной конструкционной стали, предназначенной для производства:

• Болтов.
• Гаек.
• Крючков.

Эта сталь отличается высокой пластичностью. Она может эксплуатироваться при температуре -40 — +450 градусов. Иногда эти метизы изготавливают методом ковки. Чтобы поверхность приспособления не ржавела, а также для продления срока службы, их хромируют.

Специально для агрессивной среды изделие изготавливают из нержавеющей стали или специальной кислотоустойчивой стали А4.

Отлично зарекомендовала аустенитная сталь с большим количеством углерода. Она способна работать при любой температуре, не боится больших динамических нагрузок.

Технологические параметры, регламентируемые DIN

Простая конструкция ещё не говорит о том, что изделие не имеет определённых эксплуатационных проблем. Подбор этой оснастки должен проводиться в соответствии с технической документацией. Малейшее несоответствие может привести к разрушению всей конструкции.

При изготовлении детали производитель обязательно выдерживает несколько важных параметров:

• Наклон кольца относительно плоскости шайбы.
• Диаметр как внутренний, так и внешний.
• Толщина.
• Высота.

Важнейшим параметром является резьба детали. Она выдерживается в строго определённых значениях. Эти параметры находятся между собой в конкретном соотношении, для получения максимальных возможностей крепежа.

Маркировка изделия DIN 582

В обозначении обязательно указывается внутренняя резьба — Мх. То есть рым-гайка, с маркировкой М8, соответствует стандартной метрической резьбе — М8. Прописывается внешний диаметр кольца. Для М8 он составляет 20 мм. Грузоподъёмность — 140 кг. При угловом положении груза, она уменьшается в три раза.

Чтобы правильно подобрать требуемую рым-гайку, необходимо обратиться к специальным таблицам, которые показывают полную характеристику изделия, учитывают его параметры и грузоподъёмность.

Область применения гаек

После приварки к обыкновенной гайке специального кольца конструкция стала более совершенной. Увеличился рычаг воздействия и сила закручивания. Обновлённая система дала возможность эксплуатировать рым-гайку DIN 582 в различных промышленных сферах. Теперь она прекрасно сочетается с любым болтом или резьбовым стержнем.

С помощью кольца можно осуществлять фиксацию такелажных приспособлений. К таким гайкам, установленным на поверхности земли, с помощью талрепа, крепится натянутый трос. Рым-гайку часто применяют для буксирования тяжелой техники, также она применяется при сборке сложных деталей.

Некоторые опасения вызывает несущая способность этой оснастки. Однако, чтобы не возникало никаких проблем, необходимо правильно подбирать грузоподъёмность изделия. Большие габариты оснастки могут ввести в заблуждение.

Нужно всегда помнить о направлении нагрузки. Она не должна быть направлена на излом.

Основные преимущества метизной оснастки

Благодаря кольцу, расположенному перпендикулярно относительно плоскости гайки, изделие получило ряд существенных преимуществ. Основным достоинством этой конструкции считается возможность применения большой силы для закручивания гайки в сравнении с обыкновенным гаечным ключом.

Технологические характеристики такого приспособления намного выше обыкновенной гайки. Стальное кольцо даёт возможность применять высокие нагрузки.

Это приспособление, благодаря хромовому покрытию, обладает высокой устойчивостью к появлению коррозии. Его можно свободно эксплуатировать в агрессивной среде.
